Приспособление для снятия изоляции с проводов своими руками: Самодельные станки и приспособления для разделки кабеля

Самодельные станки и приспособления для разделки кабеля

Для быстрой зачистки электрических одно- или многожильных проводов обычно используется специальный инструмент — стриппер. Однако автор предлагает сделать ему альтернативу, и сэкономить деньги.

Чтобы изготовить своими руками простую приспособу для удаления изоляции с проводов, потребуется небольшой отрезок полипропиленовой трубы длиной около 15-20 см, а также сегментное лезвие для канцелярского ножа.

Первым делом автор прикладывает сегментное лезвие к отрезку ПП трубы, после чего с помощью обычного карандаша ставит риски на поверхности трубы примерно на одинаковом расстоянии друг от друга.

Основные этапы работ

Затем полипропиленовую трубу нужно соединить с другой ПП трубкой, зафиксировав по краям изолентой. При этом начерченные карандашом линии должны быть видны так, как показано на фото ниже.

На следующем этапе, используя сверла различного диаметра, нужно сделать на полипропиленовой трубке небольшие поперечные «канавки».

После этого сделанные сверлом «канавки» нужно будет углубить, чтобы в стенке трубы получилось сквозное отверстие. Заготовку зажимаем в тисках, как бы немного сплющивая, и вставляем внутрь сегментное лезвие.

В результате получилось самодельное устройство для зачистки проводов. Дешево и сердито, как принято говорить. Можно снимать изоляцию с проводов разного сечения.

Подробно о том, как сделать простую приспособу для удаления изоляции с проводов, смотрите в данном видеоролике.

Простой инструмент для быстрого снятия изоляции с проводов

В этом обзоре автор делится идеей, как своими руками сделать простой инструмент для быстрого снятия изоляции с кабелей и электрических проводов.

Данный инструмент пригодится не только электрикам, а всем, кто сталкивается с монтажом электропроводки в квартире, частном доме и на даче. Изготовить такое приспособление очень просто.

Необходимые материалы и инструменты:

1. небольшой отрезок металлической полосы;
2. лезвие для канцелярского ножа;
3. крепежные элементы: болт, две шайбы, барашковая гайка;
4. сварочный аппарат;
5. аэрозольная краска.

Основные этапы работ

Первым делом автор сгибает отрезок металлической полосы, используя в качестве «шаблона» круглый стальной пруток (можно взять кусок круглой деревяшки или пластиковой трубы подходящего диаметра).

«Хвостовую» часть детали необходимо будет обварить, но только с одной из сторон. Сварной шов обязательно нужно зачистить.

Далее в заготовке нужно с помощью болгарки или другим доступным способом сделать продольную прорезь длиной примерно 4-5 см.

Потом заготовку нужно покрасить черной матовой краской. Для этого отлично подойдет аэрозольная краска, которая продается в баллончиках.

На последнем этапе вставляем в корпус приспособления лезвие для канцелярского ножа, и фиксируем его при помощи болта и барашковой гайки.

Выставляем лезвие в требуемом положении, в зависимости от толщины провода, продеваем кабель в отверстие в корпусе и, аккуратно перемещая инструмент, разрезаем изоляцию.

Подробнее о том, как сделать простой инструмент для быстрого удаления изоляции с проводов, смотрите в данном видеоролике.

Самодельный стриппер для проводов

При помощи данного приспособления, которое не займет много места в мастерской, можно быстро и легко очищать алюминиевую или медную проволоку от изоляции. Сделать стационарный стриппер для проводов можно из подручных материалов буквально за несколько часов.

Материалы и этапы работ

Для изготовления «домашнего» самодельного стриппера для проводов потребуются стальные пластины разной длины, две металлические заготовки конусообразной формы, вал, шпилька и гайки с шайбами. В первую очередь необходимо к основанию конструкции приварить вертикально две стальные пластины с отверстиями под подшипники.

Сверху пластин нужно наварить еще одну пластину покороче — это будет верхняя часть конструкции. В процессе сварочных работ важно следить, что детали были расположены под прямым углом. Для этого лучше всего использовать магнитный угольник.

Затем на конусообразных деталях при помощи ножовки по металлу нужно сделать насечки, благодаря которым в процессе протяжки провод не выскочит из «гнезда». Сами усеченные заготовки насаживаются на вал, который устанавливается в подшипники, расположенные в боковых пластинах.

Завершающая стадия работ

Также над протягивающими роликами потребуется установить вал со специальным режущим ножом круглой формы, который и будет прорезать оболочку провода.

Дополнительно в процессе сборки стриппера необходимо прикрутить к вертикальным стойкам четыре узких стальных пластины, предварительно просверлив в них отверстия под болты.

Подробный процесс изготовления самодельного стриппера для быстрого, удобного и самое главное — безопасного снятия изоляции с электропроводов вы можете посмотреть в видеоролике на нашем сайте.

Простая приспособа для очистки кабелей от изоляции

В данном обзоре автор показывает, как сделать простое приспособление, с помощью которого можно легко и быстро снять изоляцию с электрических проводов и кабелей.

Для изготовления этой приспособы потребуется кусок металлической пластины и болты с гайками.

Первым делом отрезаем кусок толстой металлической пластины подходящего размера. Если под рукой есть уже готовый кусок металла — это еще лучше. Не надо будет ничего резать.

Основные этапы работ

На следующем этапе автор делает разметку, по которой необходимо будет просверлить в пластине отверстия под болты.

После этого перпендикулярно просверленным отверстиям сверлим еще отверстия под провода разного диаметра.

В отверстиях под болты нарезаем резьбу. Потом подбираем болты с гайками подходящего диаметра.

Нижнюю часть болтов нужно будет заострить с помощью болгарки или напильника по металлу. Самоделка готова — теперь останется ее только собрать.

Подробно о том, как сделать простую приспособу для очистки кабелей от изоляции, можно посмотреть на видео ниже.

Данный материал создан на основе авторского видеоролика с YouTube канала Mr Novruz. Если идея вам понравилась, напишите об этом в комментариях.

Инструмент для быстрого снятия изоляции со старых проводов

Иногда случается так, что в мастерской скапливается большое количество старых и ненужных обрезков проводов.

Конечно, некоторые из них ещё могут послужить в каких-то проектах, а какие-то, у которых есть внутри разрывы, проще распустить и сдать на пункт приёма цветного металла.

В данном обзоре мы расскажем и покажем, как изготовить небольшой станочек для быстрого снятия изоляции с ненужных обрезков проводов.

Для изготовления понадобятся следующие материалы: круглый нож от трубореза или плиткореза, пара конических шестерёнок, пара гнёзд с подшипниками, небольшой кусочек арматуры, несколько шпилек и немного гаек с шайбами.

Помимо этого, потребуется еще пара пластин из листового металла и какая-нибудь старая ручка. Из инструмента будут нужны: сварочный аппарат, болгарка, дрель, разметочный инструмент и несколько рожковых ключей.

Основные этапы работ

Для начала вырезаем нужную пластину металла для нижней части нашего станка. Размечаем и сверлим по углам четыре отверстия. Заранее подготовленные шпильки вставляем в отверстия и фиксируем их гайками.

Отрезаем от арматуры небольшой отрезок для изготовления вала. Подгоняем под нужный размер и фиксируем шестерни друг напротив друга вершинами конусов.

Надеваем с двух сторон гнёзда с подшипниками и устанавливаем их на шпильки. Фиксируем всё через шайбу с помощью гаек.

Теперь можно изготовить режущую часть. Для этого в шпильке прорезаем продольное отверстие и примеряем нож. Если всё подходит, то снимаем с двух сторон шпильки резьбу и сверлим отверстие. Закрепляем на болтовое соединение.

Верхняя крышка вырезается такого же размера, что и нижняя, и с теми же отверстиями. В центре сверлится ещё одно отверстие, в нём устанавливаем нож, фиксируем его гайками.

Устанавливаем верхнюю крышку и стягиваем всё гайками. Привариваем к выходящему валу с шестерёнок кусочек металлической полосы и закрепляем ручку для вращения. Регулировка ножа производиться двумя гайками.

Наша самоделка готова и можно приступать к работе. Чтобы узнать подробно, как изготавливается данный инструмент, можно посмотреть видео ниже. Обзор создан на основе видеоролика с YouTube канала DIYFixMan.

Настольный станок для снятия изоляции с кабелей и проводов

Чтобы не тратить много времени на снятие изоляции с электрических кабелей и проводов, автор предлагает воспользоваться настольным станком. Изготовить его можно своими руками.

Принцип работы станка предельно прост. Кабель протягивается между двумя конусными роликами. В процессе протяжки в изоляции делается продольный разрез с помощью резака.

При помощи данного приспособления можно снимать изоляцию с кабелей и проводов сечением от 4 до 25 мм. Сам станок легко монтируется на рабочий стол с помощью саморезов.

Вал, на котором находятся конусные ролики, может приводиться в движение вручную с помощью рукоятки. Либо же можно вставить конец вала в патрон дрели — для автоматической работы.

Сами конусные ролики можно использовать как готовые, так и сделать своими руками из обычных гаек.

Процесс изготовления станка

Конусные ролики надеваем на вал (в данном случае — это резьбовая шпилька) и фиксируем гайками. Две металлических пластины выступают в качестве боковых стенок. Сверлим в них отверстия под вал.

К нижней части боковых стенок мастер приваривает куски уголка. После этого в них нужно будет просверлить отверстия для крепления к рабочему столу или же другой поверхности.

К верхней части боковых стенок крепится кусок швеллера. Если же нет швеллера подходящего размера, то эту деталь можно сварить из двух уголков.

Далее в боковых стенках нужно прорезать пазы для крепления подвижной П-образной площадки. Ее также можно сварить из двух кусков стального уголка.

В верхней части конструкции и в самой подвижной площадке сверлим отверстие и устанавливаем кусок шпильки. При помощи шпильки можно будет опускать и поднимать площадку.

После этого останется только установить резак. Его можно изготовить из куска пильного полотна. Разбираем станок, красим все детали, и собираем по новой.

Подробно о том, как сделать настольный станок для снятия изоляции с кабелей и проводов, можно посмотреть в видеоролике на нашем сайте. Идеей поделился автор YouTube канала Rough Hands and Unusual Ideas.

Оцените запись

[Голосов: 6 Средняя оценка: 4]

Простой инструмент для снятия изоляции проводов своими руками » Полезные самоделки

Привет всем любителям самоделок! В сегодняшней статье хочу показать один из вариантов изготовления простого инструмента для снятия изоляции с проводов. Когда я делал навес для винограда, то между металлическими перемычками нужно было натянуть проволоку для лозы и для этого идеально подходит не толстый провод. Он в изоляции и соответственно не испортится от природных явлений и к тому же не повредит лозы винограда. Как раз после ремонта дома осталось довольно много обрезков двужильных и трехжильных проводов. Они все находились в оплетке. По началу пытался срезать эту оплетку ножом,  но данный процесс оказался довольно трудоемким, так как нож постоянно при резке уводило в сторону, так же пытался сделав надрез просто вытянуть провод, но это так же не увенчалось успехом. После всех мучений, прошерстив интернет просторы нашел довольно простой в изготовлении инструмент, который как раз и служит для простого и быстрого снятия верхней изоляции многожильных проводов.

{banner_x}

Собственно тем, что у меня получилось и хочу поделиться с Вами и уверяю, что если сделаете такой инструмент и для себя, то он точно пригодится!

Материалы и инструменты

Для изготовления резака потребуется:

• пилочка по металлу:
• бормашинка или болгарка;
• фломастер;
• изолента;
• термоусадка.

Изготовление съемника

Пилку по металлу можно использовать не новую и отломить от нее половину. Затем при помощи фломастера  сделать разметку так, как показано на фото ниже.

Далее берем бормашинку (ей сделать такой пропил более удобно), либо же если ее нет, можно использовать маленькую болгарку ну и вообще на крайний случай можно использовать напильник.

{banner_y}

Затем аккуратно по шаблону делаем пропил. Важно: кончик острия необходимо затупить, что бы он не резал провод. То место, где идет закругление необходимо заточить. Более никаких нюансов по изготовлению резака для снятия изоляции нет.

Так же для придания более эстетичного вида и для простоты использования необходимо срезать неровный край излома полотна.
Что бы данный резак лучше лежал в руке необходимо сделать ручку.

{banner_z}

В идеале конечно можно заморочиться и сделать ручку из дерева наподобие рукоятки ножа, но мы же делаем инструмент быстро, поэтому нужно просто взять изоленту, обмотать рукоятку в пару слоев, так что бы она удобно ложилась в руку и сверху одеть термоизоляцию, прогрев ее огнем зажигалки.

В итоге после всех манипуляций получается вот такой вот замечательный резак для снятия изоляции проводов.Тестирование резака

Теперь можно испытать данное приспособление. Для этого берем двужильный провод в изоляции, делам сверху небольшой надрез, вставляем в него наш резак и проводим вниз по всему проводу. За счет того, что у резака  имеется закругленный и заточенный  зуб, он просто проходя между внутренними проводами разрезает верхнюю изоляцию и не повреждает внутреннюю проводку, так как кончик зуба немного затуплен.

{banner_w}

Таким же способом можно снимать изоляцию и с многожильных проводов. Лично протестировал данную самоделку не один раз и с уверенностью скажу, что все отлично работает и со свое прямой обязанностью этот резак справляется замечательно!

Что бы более наглядно посмотреть на данный резак в работе, рекомендую посмотреть видео:

Ну а на этом у меня все, всем большое спасибо за внимание и до новых самоделок!

Простейшее приспособление для снятия изоляции с проводов и кабелей своими руками | AVTO CLASS

Всем привет! Сегодня я поделюсь с Вами классной идеей, с помощью которой можно значительно облегчить себе труд. А для изготовления самоделки нам понадобится обычный изношенный кухонный нож.

Всем привет! Сегодня я поделюсь с Вами классной идеей, с помощью которой можно значительно облегчить себе труд. А для изготовления самоделки нам понадобится обычный изношенный кухонный нож.

В размеченном месте нужно высверлить отверстие диаметром 5 мм.

В размеченном месте нужно высверлить отверстие диаметром 5 мм.

Вот такое отверстие получилось.

Вот такое отверстие получилось.

Срежем лишний кусок клинка под углом 45 градусов.

Срежем лишний кусок клинка под углом 45 градусов.

Срезаем четко по размеченной полосе.

Срезаем четко по размеченной полосе.

Получается вот такая заготовка.

Получается вот такая заготовка.

Заточим оставшийся клинок.

Заточим оставшийся клинок.

Теперь нам понадобится небольшая шпилька диаметром 5 мм, 4 гайки под нее и 2 шайбы.

Теперь нам понадобится небольшая шпилька диаметром 5 мм, 4 гайки под нее и 2 шайбы.

Все основные детали готовы.

Все основные детали готовы.

Произведем сборку.

Произведем сборку.

При помощи ключа на 8 хорошо притянем все четыре гайки.

При помощи ключа на 8 хорошо притянем все четыре гайки.

Сборка закончена.

Сборка закончена.

Регулировка толщины кабеля производится при помощи поджатия и разжатия двух шайб.

Регулировка толщины кабеля производится при помощи поджатия и разжатия двух шайб.

Итак, будем тестировать сегодняшнее приспособление.

Итак, будем тестировать сегодняшнее приспособление.

При помощи самоделки можно легко распустить вдоль кабель любого диаметра.

При помощи самоделки можно легко распустить вдоль кабель любого диаметра.

Приспособление отлично работает.

Приспособление отлично работает.

Режет идеально.

Режет идеально.

Как всегда легким движением рук у нас получилось замечательное приспособление, с помощью которого можно легко, быстро и безопасно распустить кабель любого диаметра. Если у Вас возникнет работа с разделкой кабелей — это самоделка для Вас. Обязательно попробуйте сделать себе это классное приспособление!

Как всегда легким движением рук у нас получилось замечательное приспособление, с помощью которого можно легко, быстро и безопасно распустить кабель любого диаметра. Если у Вас возникнет работа с разделкой кабелей — это самоделка для Вас. Обязательно попробуйте сделать себе это классное приспособление!

Приятного просмотра! Ставим лайки, комментируем публикацию и подписываемся на канал «AVTO CLASS»!

Инструмент для снятия изоляции с проводов

Кто снимал изоляцию с проводов знает, какое это муторное дело. Да, есть провода, у которых можно надрезать изоляцию, потянуть за нее или жилу, и изоляция снимается сама. Но у большинства проводов ее нужно срезать по всей длине. Мастер-самодельщик придумал и сделал инструмент, который «распускает» изоляцию по всей длине провода.

Инструменты и материалы:
-Металлический лист;
-Шпильки резьбовые;
-Гайки и шайбы;
-Опора с подшипником;
-Ручка;
-УШМ;
-Тиски;
-Дрель;
-Труборез;
-Конические шестеренки;

Шаг первый: металлические пластины
Мастер вырезает две квадратные металлические пластины. Размер стороны квадрата равен длине опоры подшипника + 1-2 см с каждой стороны.

На краях пластин мастер размечает и сверлит отверстия, для крепления опор. По центру одной из пластин (верхней) сверлит отверстие для крепления резца.

Устанавливает в отверстия нижней пластины шпильки с накрученными гайками.

Шаг второй: протяжка
Для протяжки мастер взял две конические шестерни. Устанавливает их на резьбу и фиксирует гайками.

Устанавливает конструкцию в опоры. Опоры устанавливает на шпильки и фиксирует гайками.

Шаг третий: резец
Теперь нужно сделать резец. Для его крепления мастер берет шпильку с резьбой. В торце шпильки делает разрез.

Из старого трубореза снимает резец.

В шпильке сверлит отверстие. Устанавливает резец. Резец должен крутится на валу-болте.

Прикручивает шпильку с резцом в центральное отверстие верхней пластины.

На шпильки накручивает гайки. Устанавливает верхнюю пластину. Фиксирует ее гайками.

Лишнюю часть шпильки отрезает.

Шаг четвертый: ручка
Для приведения в действия устройства нужно установить ручку. Мастер вырезает металлическую пластину. Сверлит в ней, на концах отверстия. В одно отверстие закрепляет ручку, второе отверстие для вала протяжки.

Устройство готово и мастер тестирует его. Закрепляет в тисках. Регулирует зазор между резцом и шестеренками. Это расстояние регулируется в зависимости от диаметра провода.

Проверяет работу устройства на проводе с мягкой изоляцией.

Теперь тестирует устройство на жесткой изоляции.

Результатами испытания мастер доволен, устройство отлично справляется со своей работой.

Весь процесс по изготовлению данного устройства можно посмотреть на видео.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Инструмент зачистки проводов от изоляции

Сегодня мы узнаем про очень полезный инструмент зачистки проводов от изоляции, который будет для нас верным помощником на протяжении всего ремонта. По-научному он называется стриппер.

СОДЕРЖАНИЕ:

1. Как выглядит стриппер
2. Преимущества в сравнении с ножом
3. Как пользоваться

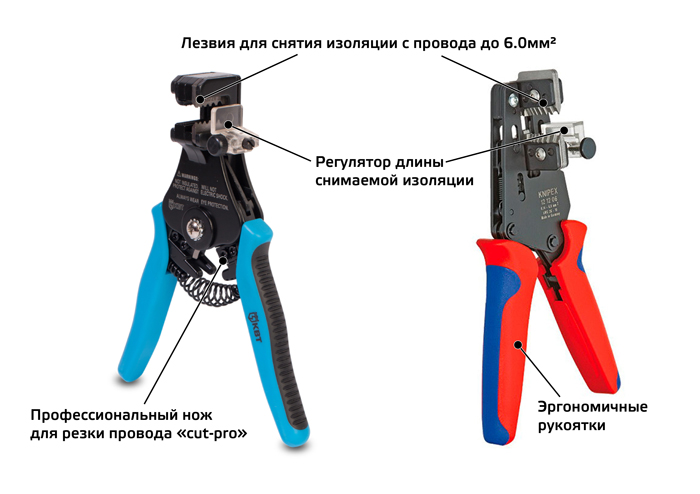

Инструмент зачистки проводов от изоляции — стриппер

Привычный инструмент зачистки проводов от изоляции — это нож, кусачки, пассатижи. Многим из нас, наверное, не раз приходилось ими пользоваться при замене выключателя или установке розетки. До определенного момента и я тоже ими пользовался, пока, наконец, у меня не начался ремонт в кухне, где мне пришлось реально менять всю электропроводку. Вот тут я и понял, что нужен специализированный инструмент, иначе я далеко не уеду.

Новый инструмент, который я приобрел, и про который хочу рассказать называется стриппер:

На самом деле их существует множество, но я пользуюсь именно этим.

Преимущества использования стриппера

Давайте посмотрим на преимущества нового инструмента.

1. Снятие изоляции требуемой длины с провода делается одним движением руки
2. Можно быстро снимать изоляцию с проводов разного диаметра, не повреждая сами провода
3. Для прокладки в стенах обычно используются толстые многожильные провода. Каждая жила имеет собственную изоляцию. Все жилы также помещены в один общий защитный слой изоляции. Так, вот, например, зачистка толстого провода с жилами: земля, нейтраль, фаза производится 4-мя движениями руки. Первым движением снимается наружная изоляция, а 3-мя последующими движениями снимается внутренняя изоляция с каждой жилы. Представляете, сколько здесь работы обыкновенным ножом, которым элементарно можно еще и повредить сам провод, если сильнее им надавить:

Между делом, загляните в статью: Как удлинить короткий провод, выходящий из стены. Без этого чудо-инструмента там просто не обойтись.

Как пользоваться стриппером

Теперь давайте посмотрим, как пользоваться инструментом зачистки проводов от изоляции на примере толстого провода с 3-мя жилами.

1. Берем инструмент в правую руку, провод — в левую:
2. Просовываем провод в зачиститель на нужную длину:
3. Зажимаем провод, сжимая зачиститель рукой:
4. Начинаем правой рукой крутить по часовой и против часовой стрелке:
5. Немного резким движением снимаем внешнюю изоляцию с провода:
6. Далее, убрав рукой сверху промежуточную защиту и, «распушив» жилы, готовимся снять изоляцию с каждой из них:
7. У зачистителя есть специальные круглые резцы для проводов различного диаметра. Просовываем одну из жил провода в отверстие зачистителя на нужную длину:
8. По аналогии с общей изоляцией провода снимаем внутреннюю изоляцию с жилы. Зажимаем:
9. Крутим:
10. Снимаем изоляцию:

Повторяем процедуру для каждой жилы.

Все, работа выполнена. Именно с такими проводами Вам, скорее всего, придется встретиться при ремонте кухни, ванной, коридоров и т. д.

Инструмент для зачистки проводов хоть и маленький с виду, но не из дешевых! Цена Вас может явно удивить, но поверьте, он этого стоит — работа пойдет гораздо быстрее.

А вот еще одна разновидность качественного инструмента для удаления изоляции:

Сегодня мы узнали, что такое инструмент зачистки проводов от изоляции на профессинальном уровне.

Станок для снятия изоляции с кабеля своими руками

какие инструменты есть? Инструмент для чистки изоляции

Существуют различные провода и кабели, одни прокладываются по стандартной схеме, вторые — по воздуху. Именно первые имеют специальный защитный слой, который позволяет исключить замыкание. Такая поверхность подвергается демонтажу в процессе выполнения самых простых задач. К примеру, это соединение двух кабелей, чтобы место контакта стало максимально плотным и качественно работало.

Возникает вопрос: «Как снимать изоляцию с проводов?». Чтобы облегчить этот процесс, существует много различных приемов и методик. Потому что не всегда требуется полностью разбирать кабель, иногда нужно просто зачистить контакты и при этом не повредить основную жилу.

Чтобы не ошибиться и точно понимать, как снимать изоляцию с провода, стоит вооружиться инструкцией и взять за основу правильные рекомендации. Но без надлежащего инструмента работы не будут выполнены. Помимо этого, провода и кабели могут иметь различную основу, методики, соответственно, отличаются.

Особенности зачистки изоляции и проблемы в выполнении работ

Перед тем как снимать изоляцию с проводов, стоит учесть некоторые нюансы процесса. Ведь покрытие может быть в один слой и несколько. Работа выполняется быстро, но для этого потребуется применять стриппер.

Если не вникать в подробности, многие не видят сложностей в процедуре очистки кабеля или провода от защиты. Но без острых, режущих предметов работа не пройдет гладко. В результате есть вероятность нарушения целостности самого провода. Может произойти следующее:

• Образование прорех в ненужном месте.
• Есть возможность пораниться.
• Повреждение самого проводника.

Все это просто исключить, если на вооружение берется простая и точная инструкция по выполнению. Помимо этого, необходимо наличие специальных инструментов. Не стоит торопиться, даже если имеется опыт выполнения поставленной задачи. Стоит хотя бы теоретически понимать, как снимать изоляцию с проводов инструментом.

Какие провода бывают?

Выделяют две основные жилы, используемые в процессе — медная и алюминиевая. Если снимать изоляцию, то с каждым видом придется быть осторожным и не торопиться. Если говорить о прочности, медный дольше сохраняет свою целостность, чем алюминиевый. Ниже рассмотрим свойства и характеристики каждого.

Алюминий:

• Плотность выражается в т/м 3 . Больше 2,6.
• Стойкости к частым изгибаниям нет.
• Создать многопроволочную жилу не получится.
• Удельное сопротивление незначительное.

• Плотность выражается в т/м 3 . Больше 8,8.
• Стойкость к частым изгибаниям присутствует.
• Создать многопроволочную жилу получится.
• Удельное сопротивление хорошее.

Из этих данных можно сделать вывод, что медный провод лучше и токопроводимость у него выше. А вот алюминий не имеет надежности высокого уровня, поэтому его применяют реже. В процессе зачистки придется проявлять большую осторожность. Поэтому, перед тем как снять изоляцию с медного провода, стоит сделать небольшую насечку и подготовить соответствующий инструмент. Вариантов для работы с кабелями и проводами не так много, важно выбирать не просто подходящий метод, а эффективный.

Какие методы эффективны?

Большая часть навыков при снятии защитного слоя с кабеля или провода приходит со временем и практикой. Особенно когда нужно очистку делать на максимально тонком проводе.

Главное — это верно выбирать степень приложения усилия и нажима на инструмент. Помимо этого, от направления движения зависит скорость работ и итоговый результат. Придется понять, насколько глубоко находится основная жила. От этого будет зависеть, повредится она или нет. Перед тем как снять изоляцию с или медных, придется разобраться, что именно за материал внутри.

Самые простые варианты проведения работы:

• Применение канцелярского или обычного ножа. Если вы выбрали первый вариант, то не стоит брать слишком большой, им неудобно работать. Нажатие должно быть не максимальным, так как лезвие у них довольно острое. Простой нож должен иметь узкое лезвие и качественную заточку.
• Использование бокорезов. Это удобная конструкция, она похожа на ножницы, но более прочные и острые. Их продают в любом строительном магазине, хотя у многих они всегда имеется под рукой.
• Обжиг. Это еще один неплохой вариант и менее травмоопасный. Для этого нужно применять высокую температуру, чтобы происходило оплавление обмотки. Если требуется сделать небольшое освобождение, то данный метод неэффективный, так как обжигается довольно большая площадь.
• Использование стриппера. Такой инструмент выбирают профессионалы.

Применение ножа

Как быстро снять изоляцию с проводов? Это самый распространенный и эффективный метод, но он весьма травмоопасный. Когда требуется в домашних условиях обработать небольшое количество проводов, то этот вариант вполне подходит. Основное, что нудно знать — под каким наклоном вести инструмент. Нельзя делать круговые движения, ведь это совсем неэффективно. Потому что таким вариантом велика вероятность надреза основной рабочей жилы. После этого провода придут в негодность.

Угол наклона максимально острый, чтобы не происходило глубокого проникновения лезвия в тело провода. Допускается лишь незначительное скольжение. Следует выбрать положение «от себя» — такие условия безопасны для работника и для самого кабеля.

Нож электрика

Нож электрика — это самый удобный инструмент. Он имеет пятку, поэтому держать его довольно просто. Жила при этом максимально защищена, руки в безопасности, а снятие изоляции происходит эффективно. Это и есть ответ на вопрос: «Как быстро снять изоляцию с медного провода или алюминиевого?»

Бокорез — эффективная помощь

Это металлический инструмент с удобными ручками. Но чаще всего работа выполняется именно мастерами. В этом процессе требуется знать, какую силу применять, иначе возможно повреждение основной жилы. Электрики знают, как осуществлять процесс снятия изоляции. Бокорез применяется в нескольких случаях:

• Когда кабель слишком толстый, то надкусывание делается в нескольких местах по всей длине, а дальше происходит снятие изоляции руками. Этот вариант вполне подходит для неопытных людей. Но прорезы должны выполняться аккуратно, чтобы не нарушать целостность основного кабеля.
• Нужно провести полосу по всей длине, после чего снять основную обмотку движением вниз.
• Через расстояние в 3 сантиметра делаются прорезы бокорезом. После чего нужно небольшими кусками убрать обмотку.

Это самые простые варианты для людей без опыта и не только. Мастера легко работают данным инструментом. Этот вариант поможет легко снять изоляцию с провода для сдачи на лом. Чтобы не повредить основную жилу, стоит удерживать заточенные губки в противоположном направлении стягивания и удаления изоляции. Это позволяет не нарушить ничего и сделать работу быстро.

Сегодня в продаже есть такие провода, на которых производитель в процессе создания делает специальные надсечки, чтобы изоляция быстро снималась. Поэтому перед тем, как снять изоляцию с медного провода, стоит его рассмотреть: возможно, даже инструменты не потребуются.

Обжиг

Это самый простой способ, когда нужно убрать изоляцию для сдачи проводов. Также это самый эффективный метод, если внутри — жилы из поливинилхлорида. Когда требуется обработать незначительную область, то применяют зажигалку или паяльник. Под термическим воздействием происходит размягчение обмотки, и она просто сходит с провода. При незначительной толщине обмотки этот вариант наиболее действенный.

Есть один недостаток — это наличие запаха. Поэтому проводить работу нужно в помещении с доступом свежего воздуха. Токсичные выделения в процессе обжига негативно сказываются на состоянии организма.

Что такое стриппер?

Именно такие инструменты помогают делать процедуру быстро и качественно. Но не каждый кабель подходит для таких работы. Сечение должно быть не менее 0,2 мм. В продаже или у мастеров можно найти различные виды приборов:

• Ручной стриппер без дополнений. Его применение аналогично работе с бокорезом: делают насечки, после чего убирается обмотка. Но не для каждого сечения такой вариант подходит.
• Полуавтомат. В основе имеется регулировочный рычаг, который регулирует степень нажатия, после чего, при смыкании ручек, начинается основной процесс снятия изоляции.
• Автомат. Это самый лучший вариант потому, что в его основе есть несколько функций — надрезка, снятие изоляции, опрессовывание жил.

В итоге такой способ приносит много положительных моментов. Главное, что полностью исключаются надрезы основной жилы. В итоге можно назвать этот метод лучшим. Именно стриппер позволяет правильно снимать изоляцию с проводов, не повреждая сердцевину.

Проверка кабеля

Когда идет работа по избавлению от обмотки, нужно осуществлять действия в четкой последовательности. У каждого кабеля есть свои особенности. Работы над медным кабелем должны осуществляться в следующем порядке, так как у него два слоя изоляции ПВХ:

• Отключается питание от электричества.
• В процессе монтажа розетки нужно очищать лишь строго определенный участок. Вполне хватает 15 см. Человеку без опыта не стоит это расстояние уменьшать. Для этой процедуры применяется бокорез.
• Надрезается верхняя часть и аккуратно удаляется.
• На стриппере задается требуемая длина, после чего фазный и нулевой проводники помещаются в инструмент. Делается полная зачистка.

Это весь масштаб работ, после чего требуется зафиксировать розетку. Сделать такую процедуру несложно, хотя часто допускаются ошибки. Провод рвется, и приходится производить зачистку дальше.

Как не стоит выполнять опрессовку?

Специалисты считают, что убирать изоляцию с кабелей и проводов не так просто. В итоге допускается много ошибок, которые приводят к перекусу основной жилы. Основной причиной становится использование неподходящего инструмента. Поэтому есть специальный список тех нарушений, которые стоит знать не только новичкам, но и мастерам:

1. Когда верхний слой снят и требуется его обрезать, часто мастер выбирает неправильный угол, что приводит к насечкам на основной жиле. Даже незначительная, незаметная насечка изоляции токопроводящего кабеля приводит к появлению замыкания, а иногда и к полному выходу из строя всего прибора.
2. Неправильное использование бокорезов. У них есть заточенная сторона и тупая, часто делается выбор не той сторону. В итоге происходит резкое скольжение по проводу, которое приводит к чрезмерному натяжению и сдавливанию, а это уже нарушение целостности основной жилы.
3. Нож с пяткой удобен, но его необходимо четко направлять, а именно, выбирать угол наклона. Допущенная ошибка приводит к тому, что прорезается основной кабель. А нарушение вторичной изоляции несет уже более серьезные проблемы.

Все происходит из-за неграмотного выбора инструмента. Но встречаются и другие проблемы: несерьезное отношение к процедуре очищения от обмотки основного кабеля или провода. Перед тем как снять изоляцию с тонкого провода, стоит знать, какие действия придется выполнить, и все делать аккуратно и в четкой последовательности. Случаются ситуации, что расстояние для работ минимальное и рисковать недопустимо.

Ремонтируем наушники

Частая проблема при использовании наушников — это нарушение целостности провода. Чтобы восстановить его, нужно выбирать для работы простой канцелярский нож. Процедура происходит в несколько этапов:

• Необходимо найти поломку.
• Снять верхнюю обмотку, сделав аккуратный продольный прорез.
• Соединить составные части и заизолировать их.

Как снять изоляцию провода с наушников?

Можно применить лист наждачной бумаги. Зернистость ее не имеет значения (главное — выполнять работы на лицевой стороне элемента). Устанавливаем край провода на наждачную бумагу и сверху давим паяльником. Он расплавит нашу обмотку. Дальше ее остатки можно убрать руками. В результате мы получим провод без изоляции. После этого можно производить соединение при помощи того же паяльника. Это не длительная процедура, но прийти к положительному результату сможет каждый. Не стоит проводить эксперименты, каждый инструмент делает свою работу. Работая с проводами и кабелем, применяют острый нож и стриппер, в других ситуациях стоит подбирать соответствующие приборы.

Заключение

Итак, мы рассмотрели, как правильно снимать изоляцию с проводов. Как видите, существуют разные инструменты и способы. Стоит лишь выбрать наиболее подходящий и следовать инструкции.

Иногда в процессе повседневных дел необходимо зачистить кабель или провод, но не все знают, как это сделать. Многие из-за ошибочного представления об этом деле повреждают внутренний стержень либо полностью перерезают его. Есть те, кто не знает суть разницы между проводами и кабелями, а она есть!

Провод считается особенным проводником, в некоторых случаях он предлагается в “голом” виде без необходимости снятия изоляции. А кабель предлагается в виде множества носителей тока, соединенных воедино без соприкосновения, и покрытых специальным материалом.

Далее разберемся, как правильно зачищать провода, поскольку иногда они обладают множественной оболочкой – верхней и для каждого элемента внутри. Согласитесь в таком случае опрометчиво опираться лишь на помощь ножа.

Набор инструментов для выполнения такой работы

Иногда требуется использовать особенный инструмент для зачистки проводов, поскольку из-за объективных причин подходит только этот вид. Чаще всего используются:

• Бокорезы, поскольку они есть почти у каждого хозяина, и неприхотливы в работе;
• Монтажные, канцелярские либо строительные виды ножа – допускается острый бытовой вариант;
• Одна из версий электрообжигателя;
• Допускается применение плоскогубцев;
• Специализированные версии резаков, созданные для работы с толстыми проводами либо ножницы для резки металла;
• Для удобства подойдут тиски либо любой вариант приспособления для фиксации.

С помощью этих устройств можно сделать простой вариант очистки почти любого провода. Теперь ознакомьтесь с фото зачистки проводов чтобы вы осознали, как выглядят различные инструменты и нюансы техники работы с ними. Но бывают особенные случаи, требующие применение редких инструментов. Рассмотрим некоторые из них:

Стриппер может помочь в сложной ситуации, поскольку создан с одной целью – помогать качественно зачищать провода. Упрощенные варианты по функциональности почти не отличаются от бокорезов.

На лезвиях имеются выемки, обладающие различным радиусом для работы с жилами, подходящего сечения. А полуавтоматическая версия обладает набором из двух губок и лезвий.

Для эксплуатации потребуется конец кабеля положить на рабочее отделение зафиксировать положение и осуществить снятие изоляции. Лезвиями надрезается верхний покров изоляции, а губками качественно снимается остальная ее часть. На территории России эту версию называют КСИ (клещи, помогающие снимать изоляцию).

Но есть изделия, помогающие осуществлять несколько операций:

• Они обрезают зону изоляции;
• Зачищают остатки изоляции;
• Помогают качественно скручивать жилы.

Важно: Когда операции с проводами или кабелем завершены обязательно проверьте их текущее состояние. Все места новых соединений должны получить новую защиту с помощью ленты для изолирования.

Немецкий производитель “Knipex” выпускает множество качественных инструментов для осуществления зачистки различных носителей тока. Профессионалы часто используют их, поскольку они проверяются различными тестами на основе напряжения в 10 000 вольт либо при воздействии температуры в районе +70 и до -25 по Цельсию.Из-за этого надежность гарантируется.

Эта компания предлагает:

• Набор комбинированных плоскогубцев;
• Вязальные типы клещей;
• Зажимные виды клещей;
• Различные варианты кусачек;
• Внушительный список многофункциональных пинцетов;
• Щипцы практически любого назначения;
• Ножи для работы с кабелем.

В чем заключается процесс очищения носителя тока от изоляции?

Объяснение необходимо чтобы вы осознавали, как зачистить провод от изоляции, и каковы нюансы этого процесса. Обычно для этого используется простой бокорез, поскольку именно это устройство чаще других оказывается под рукой у хозяев.

Но такая затея не всегда приводит к положительному результату, поскольку не все умеют использовать этот инструмент, и повреждают внутреннюю часть.

После этого кабель или провод могут быть опасными или не смогут переносить напряжение. Чтобы этого не произошло необходимо правильно расставить ножи бокореза для качественного входа в изоляцию за счет минимального давления пальцев руки.

Сложно сказать какое приспособление лучше для зачистки, поскольку все они отличаются положительными и отрицательными сторонами. И не всегда имеется хоть какой-то вид инструмента.

В таком случае приходится использовать нож – немного нажать лезвием на изоляцию и осуществить круговое движение. Когда удается достигнуть жилу можно стянуть изоляцию плоскогубцами или руками, некоторые народные умельцы делают это зубами, что не можем рекомендовать, поскольку риск заразится чем-то либо проглотить покрытие проводов слишком велик.

Если нет ножа, тогда необходимо найти другой режущий элемент. Обычно легкая зачистка проводов возможна с помощью лезвия, но это необходимо делать очень осторожно чтобы не порезаться. Можно надеть плотные перчатки, но в них процесс снятия изоляции, может, заметно осложнится.

Поясним этапы использования лезвия:

• Подойдет не нужное лезвие от бритвы;
• После слома на две половины используйте наиболее удобный и острый режущий элемент;
• Рекомендуем создать фиксацию провода с помощью струбцины или тисков. Иногда подходит зажим для крупных настольных ламп;
• Выполняется разрезание изоляции вдоль тела проводника;
• Необходимы осторожные разрезы по сечению без касания жилы;
• Пришло время согнуть кабель и позволить краям в районе надрезов удобно разойтись;
• Используем ноготь для снятия изоляции – обычно этого достаточно.

Снятие изоляции у тонких либо обмоточных видов проводов

Если проводник обладает толщиной в 0,2 мм рекомендуем применять механическую версию снятия изоляции. Для этого можно использовать различные подходы:

С помощью наждачной бумаги можно создать отличные условия для снятия изоляции. Для этого она сгибается абразивной стороной по направлению во внутрь чтобы образовался замкнутый круг. В него помещается провод – путем легкого нажатия постепенно снимается необходимая часть покрытия изоляции.

С помощью ножа можно осуществить похожую процедуру. Необходимо положить провод на твердую основу. Поднести лезвие к изоляции, и понемногу крутить провод до полного снятия покрытия.

Если толщина проводника, окажется менее 0,2 мм, механическая версия не подойдет, и, скорее всего, сильно повредит жилу. Но можно использовать термохимический вариант избавления от изоляции.

Для работы с хлорвиниловой изоляцией используется паяльник:

• Кладем провод на основе хлорвиниловой изоляции на удобное покрытие;
• Разогреваем паяльник и осторожно водим по покрытию изоляции;
• От нагрева хлор начнет отделяться от покрытия и оно будет исчезать;
• Чтобы завершить работу необходимо использовать таблетку аспирина. Она кладется на провод и разогревается паяльником – постепенно распределяем ее по всему проводу.

Последний метод отличается сложностью, но зачистка проводов своими руками возможна и на его основе. Необходимо учитывать минимальный размер сечения и наличие множества жил скрученных в одно целое внутри кабеля. Но с учетом аккуратного выполнения любых из предложенный вариантов снятия изоляции – операция доступна любому хозяину.

Фото процесса зачистки проводов

После выбора сечения провода , составления электромонтажной схемы и покупки установочных изделий можно приступать к монтажу электропроводки в доме. Безотказность электропроводки зависит не только от надежности соединений проводов с установочными изделиями. Не менее важным является правильное снятие изоляции с концов проводов.

Как правильно снять изоляцию с проводов

универсальным инструментом

Обычно пластмассовую изоляцию снимают механическим способом (ножом или бокорезами) или оплавлением. Изоляцию из эмали снимают механическим способом (соскабливают ножом или наждачной бумагой) или химическим.

Как правильно снять изоляцию с провода с помощью ножа

Неправильно, когда для снятия изоляции ее подрезают по кругу лезвием ножа, ориентированным перпендикулярно к проводу прилагая при этом еще значительное усилие.

В результате происходит насечка медной жилы, и провод в этом месте может легко переломиться. Особенно это актуально при зачистке тонких проводов, диаметром 0,6-0,8 мм. Они после такой зачистки обламываются после нескольких незначительных изгибов.

Необходимо, чтобы лезвие находилось почти в одной плоскости с осью провода. Изоляция срезается вдоль проводника, оставшаяся на проводе отводится в сторону и тоже срезается.

Как правильно снять изоляцию с провода с помощью бокорезов

Вторая ошибка часто допускается при снятии изоляции бокорезами. Обычно берут в руку инструмент, как придется, не обращая внимания на ориентацию режущих кромок.

Если сторона заточки направлена в сторону движения бокорезов, то приходится прилагать значительное усилие смыкания. Провод может легко отломится вместе с изоляцией.

А нужно, чтобы стороны заточки режущих кромок бокорезов смотрели в сторону, противоположную движению инструмента, как показано на фотографии. В результате, режущие кромки, даже при незначительном прикосновении к изоляции врезаются в нее, и изоляция трубочкой без надсечки провода легко снимается.

Снятие пластмассовой изоляции оплавлением

Изоляция современных проводов для электропроводки обычно выполняется из ПВХ или полиэтилена, температура плавления которых лежит в пределах 105-140°С. Поэтому с помощью паяльника или другого нагревательного устройства можно легко и безопасно для провода снять с него изоляцию. Для этого достаточно концом жала паяльника провести, надавливая по окружности изоляции в нужном месте. Изоляция разогреется, оплавится и легко снимается рукой.

Как видите, изоляция снялась идеально, не нанеся вреда медному проводнику.

Если нужно зачищать от пластмассовой изоляции много проводов, то тогда целесообразно использовать специальное приспособление. Очень для этих целей хорошо подходит выжигала по дереву. Раньше выпускались такие под названием «Узор».

Незаменим метод снятия изоляции оплавлением в случаях работы со старой электропроводкой. Со временем пластмасса стареет и делается очень жесткой, как кость. Выступает в распределительной коробке в стене кусок провода длиной всего 3 см. Ножом или кусачками к изоляции не подобраться. В этой ситуации только оплавление поможет решить задачу. Размягчить изоляцию можно подогрев ее спичкой или газовой зажигалкой, затем уже снимать ее.

При диаметре проводника более 0,2 мм самым удобным является механический способ снятия изоляции с помощью наждачной бумагой или соскабливанием эмали ножом.

Для того, чтобы снять наждачной бумагой, нужно небольшой лист мелкой наждачной бумаги согнуть пополам, завести внутрь между согнутыми половинками листа конец провода и не сильно сжимая пальцами протаскивать провод. И так повторять эту операцию проворачивая провод, пока вся эмаль не будет снята.

Для снятия эмали ножом, нужно положить конец провода на любую твердую поверхность и поворачивая провод по кругу, соскабливать эмаль, пока конец провода полностью не очистится от лака.

В случае снятия изоляции с провода диаметром менее 0,2 мм, то механическим способом без повреждения или обрыва проводника снять эмаль сложно.

Но легко снять эмаль термохимическим способом, с помощью паяльника и куска хлорвиниловой изоляции. Для этого нужно протягивать конец провода между жалом паяльника, прижатым к хлорвинилу. Выделяемый от нагрева хлор очистит провод от эмали.

Этот метод незаменим при снятии эмали с провода типа лицендрат, который широко применяется в радиосвязи для намотки высокочастотных катушек индуктивности. Лицендрат представляет собой много тонких проволочек покрытых эмалью и свитых в один проводник.

С успехом эмаль снимается и с помощью аспирина, на таблетку кладете проводок и прижимаете паяльником, и затем протягиваете провод. При этом провод сразу еще и залуживается.

Снятие фторопластовой изоляции

Фторопласт — полимер, получаемый химическим путём, устойчив к воздействию органических растворителей и не смачивается водой. Характеризуется высокой электрической прочностью, устойчив до температуры воздействия 300°С. Идеальный изоляционный материал, но дорогой. Поэтому, его применяют только в технически обоснованных случаях. В быту фторопластовый провод используют радиолюбители, так как он не оплавляется при пайке паяльником, занимает мало места и имеет эстетичный вид.

Фторопластовая изоляция представляет собой тонкую узкую ленту, плотно намотанную на свитый многожильный тонкий медный провод. Освободить такой провод от изоляции можно только физически.

Лучше всего для этой цели использовать нож. Прижав провод к площадке, ножом соскабливается фторопласт на требуемую длину.

После того, как провод оголился, его отгибают в сторону и отрезают оставшийся не нужный фторопласт. В результате получается аккуратно зачищенный от фторопластовой изоляции проводник готовый к пайке.

Изоляция из резины, ткани и других изоляционных материалов снимается одним из выше описанных механических способов. Главное правило – не допустить надсечек на жилах проводов.

Инструмент для снятия изоляции с проводов

Автоматический стриппер модели WS-04

Ручная разделка проводов занимает много времени, требует достаточного опыта и аккуратности, особенно при снятии изоляции с многожильных проводов малого сечения. Для частичной автоматизации операции по снятию изоляции существуют специальный ручной инструмент, который называется стриппер.

Среди моего набора инструментов имеется стриппер модели WS-04 немецкого производителя КВТ. Купил стриппер я давно, и очень доволен покупкой. Профессиональным электрикам настоятельно рекомендую приобрести сниппер, не пожалеете.

Основные технические характеристики и принцип работы

стриппера модели WS-04

Стриппер позволяет перекусывать и снимать без настройки изоляцию с проводов диаметром от 0,5 до 2,7 мм (сечение 0,2–6,0 мм 2). При настройке с помощью микрометрического винта есть возможность снимать изоляцию с проводов диаметром от 0,25 до 0,5 мм. Также с помощью стриппера можно опрессовывать на проводах простые коннекторы без изоляции, изолированные и автомобильные под двойной обжим диаметром от 0,8 до 2,7 мм.

Стриппер представляет собой клещи, с установленными на концах рычагов кулачками. Одни из пары кулачков закреплен стационарно, а второй, верхний – подвижный. Левая пара служит для зажима провода, а правая для подрезки изоляции, и ее снятия. В первый момент сведения ручек стриппера левый подвижный кулачек зажимает провод, а правый подвижный врезается имеющейся на конце острой кромкой в изоляцию. При продолжении сведения рычагов изоляция стягивается с провода. Весь процесс снятия изоляции занимает не более секунды.

Для опрессовки проводов в круглых клеммах на внутренних сторонах ручек имеются гребенки заданного профиля. Достаточно вставить коннектор в подходящее по его размеру место и свести ручки. Провод надежно будет зажат в наконечнике.

Примеры работы со стриппером WS-04

Описать работу со стриппером словами сложно, гораздо нагляднее продемонстрировать его возможности на примерах снятия изоляции с проводов разного типа.

Например, есть отрезок двойного монтажного провода для прокладки квартирной электропроводки, и требуется его укоротить, а затем снять изоляцию на заданную длину.

Для этого достаточно завести провод между режущими ножами, расположенными на внутренних сторонах ручки и их свести. Что интересно, срез получается без деформации концов проводов. Если резать кусачками, то концы обычно сплющиваются, немного заостряясь.

Далее конец провода заводится между подвижными и неподвижными губками и сжатием ручек снимается изоляция. Никаких надсечек жил провода не наблюдается, что гарантирует надежность дальнейшего соединения. Синий подвижный ограничитель позволяет точно выставить длину снимаемой изоляции.

Легко снимается изоляция и с многожильного провода, который часто применяют для подачи напряжения в низковольтных цепях. Например, провода, идущие к изделиям от адаптеров и блоков питания.

С помощью стриппера легко можно снять изоляцию с двух жильного шнурового провода с двойной изоляцией, правда, за два приема. За первый прием снимается первый слой изоляции – хлорвиниловая трубка.

За второй прием снимается изоляция одновременно с двух жил проводов. Время снятия изоляции с такого провода составляет не более 5 секунд.

Стриппер отлично помогает подготовить перед запрессовкой в коннектор RJ-11 и телефонный провод, соединяющий стационарный телефон с линией связи. В случае подключения с помощью винтового соединения, еще одним движением можно снять и изоляцию с жил проводов.

Снятие изоляции с экранированных проводов довольно сложная операция, особенно если провод тонкий. С помощью стриппера сначала снимается изоляция с экранирующей оплетки.

Затем оплетка расплетается с помощью иголки или острого шила, чтобы оголить центральный провод. Останется сделать еще одно движение, и провод освобожден от изоляции. Снятие изоляции с экранированного провода вручную , с помощью обыкновенного ножа, не повредив провода, является трудоемкой работой и требует много времени.

Попробовал снять изоляцию с тонкого многожильного провода, покрытого фторопластовой изоляцией. К моему удивлению стриппер легко справился и с этой задачей.

Для проверки возможностей стриппера я снимал изоляцию с проводов медных и алюминиевых, одножильных и многожильных, с изоляцией из разных диэлектриков и результат всегда радовал. Стриппер справлялся с задачей безупречно.

Случилось стриппером опрессовывать и изолированные автомобильные клеммы под двойной обжим. Обжались вполне нормально без особого труда.

Отзыв о работе стриппера модели WS-04

Если Вам приходится снимать изоляцию с проводов раз в месяц, а то и реже, то пополнять свой арсенал инструментов стриппером ценой около 20$, наверное, нецелесообразно. Но если снимать изоляцию с проводов приходится чаще, то полагаю стриппер под рукой иметь необходимо.

Предлагаю Вашему вниманию небольшой видеоролик, демонстрирующий работу стриппера WS-04.

Практика работы со стриппером WS-04 подтвердила его соответствие заявленным производителем техническим характеристикам, так что, если есть необходимость, можете смело приобретать стриппер этой модели, не пожалеете.

Подготовка концов проводников

для соединения с электроприборами

После освобождения проводов от изоляции требуется подготовить их концы для присоединения к электроприборам, так как в подавляющем числе случаев применяется механический способ закрепления с помощью винтов, зажима в клеммах колодках, обжатие и скрутка. К вилкам, розеткам, патронам, автоматам защиты и другим подобным устройствам подключение осуществляется, как правило, винтами.

Для подсоединения проводников к электроприборам, где протекают токи силой менее 1 А, вполне достаточно прямой отрезок освобожденного от изоляции провода длиной 5-10 мм вставить под головку винта и зажать. Таким способом у меня закреплены проводники во всех выключателях, так как в люстрах стоят светодиодные лампы, и сила протекающего тока через контакты выключателей не превышает 0,25 А.

Главное не допустить выскальзывания проводника из-под головки винта. Как видно на приведенной выше фотографии контакт в выключателе (увеличен для наглядности), к которому присоединен провод, согнут уголком. При завинчивании винта, провод упирается в этот уголок, что исключает его выскальзывание. Если ограничитель не предусмотрен, то обязательно нужно конец провода свить в колечко. Для соединений, где текут большие токи, соединение без свивки конца проводника в кольцо будет крайне ненадежным.

Проще всего свить колечко из провода с помощью круглогубцев. Конечно можно сформировать колечко, обвив провод вокруг, например, жала отвертки или сверла подходящего диаметра. Для простоты формирования колечка требуемого диаметра, на губках круглогубцев следует нанести метки 3 мм, 3,5 мм, 4 мм и 4,5 мм. Если надо сделать колечко под винт М3 из одножильного провода, то формирую колечки на метке 3,5 мм, чтобы винт легко входил. В случае многожильного проводника и с последующим лужением – 4 мм.

Лудить провода не обязательно, но желательно, особенно если изделие будет эксплуатироваться в условиях повышенной влажности, например, в ванной или душевой комнатах, сырых подвалах, зимой в не отапливаемом дачном домике.

Вот такие получились колечки, одно под винт М3, а другое под М4. Колечки из многожильного провода формируются несколько по-другому. Сначала проводник обвивается вокруг конуса круглогубцев, а затем вокруг самого себя в месте выхода из изоляции.

Сформированные колечки желательно пролудить и немного расплющить легкими ударами небольшого молоточка. Тогда площадь соприкосновения контактов увеличится и надежность будущего соединения будет гораздо выше.

При монтаже многожильного провода можно колечки делать и не замкнутые. Для этого необходимо после снятия изоляции провод залудить паяльником, а затем уже сформировать колечки по технологии формовки одножильного провода.

Неукоснительно соблюдая нехитрую вышеописанную технологию подготовки проводов для подключения, Вам никогда не придется заниматься ремонтом электропроводки.

Занимаясь мелкими ремонтными работами в доме, часто приходится иметь дело не только с проводами, но и с кабелями. По этому и возникает вопрос: как правильно зачистить провод от изоляции? Между проводом и кабелем есть различия, например, провод – это один проводник, который даже может не предусматривать возможность снятия изоляции (голый провод), кабель же – это целая сеть несоприкасающихся друг с другом носителей тока, обтянутых общим слоем – изолирующей оболочкой. По сути, внутри кабеля всегда находятся несколько проводов. Зачистки иногда требуют, как отдельные проводники, так и все проводники в кабеле. Часто приходится снимать длинный отрезок верхней оболочки (изоляции). По этому одними лишь руками здесь не обойтись.

Разновидности и устройство проводов и кабелей уже неоднократно рассматривались в статьях, посвященных этой теме. Например: « «, « «, « » и др.
Как правило, провод это проводник (жесткий или гибкий) покрытый изоляцией из ПВХ (поливинилхлорид) или резины. Изоляции бывает один слой, а может быть и несколько. Иногда в качестве дополнительной изоляции выступает шелковая оплетка, иногда проводниковая часть покрыта изолирующим лаком.
Как устроен кабель уже написано чуть выше. То, что технически считается кабелем, часто в народе называют проводом, а многожильный провод могут называть кабелем. В качестве изоляции проводов и кабелей используются поливинилхлорид, резина и другие невоспламеняющиеся диэлектрики. Они защищают провода от замыкания между собой, контакта с человеком и от возгорания.
Иногда проводники многожильного провода обволакивают довольно плотным слоем изоляции, что может вызывать сложности при зачистке.
По типу сечения проводника провода делятся на два вида:

1. Однопроволочные (жесткие). Представляют собой проводник, состоящий из одного цельного проводника.
2. Многопроволочные (гибкие). Состоят из несколько сплетенных друг с другом очень тонких проводков.

Для успешного снятия изоляции необходимо использовать качественный инструмент и соблюдать нормы и последовательность проведения работ, в противном случае, проводка быстро выйдет из строя.

Инструменты, которые необходимы для зачистки проводов

Чтобы правильно и безопасно зачистить токоведущую часть провода от изоляции, пригодиться могут следующие инструменты:

• Бокорезы.
• Монтажный, строительный, канцелярский или бытовой нож.
• Электрообжигатель.
• Плоскогубцы.
• Специальные резаки для толстых кабелей или ножницы по металлу.
• Тиски или другое фиксирующее приспособление.

Стриппер: его назначение и вариации моделей

Стриппер – это специальное приспособление для зачистки проводов. Простые модели этого инструмента по принципу работы схожи на обычные бокорезы. Лезвия снабжены выемками разного радиуса, рассчитанными на жилы разного сечения.
Полуавтоматический ручной стриппер снабжен двумя парами губок с лезвиями. При его использовании, конец кабеля нужно поместить в рабочую зону, замкнуть ручки лезвия и надрезать изоляцию. Губки при этом снимают ее с жилы. Стриппер такой модели оборудован регулируемым упором, который позволяет точно отрегулировать участок помещенного провода. В России этот инструмент называется КСИ (клещи для снятия изоляции).

Некоторые виды стрипперов выполняют несколько функций одновременно:

• Обрезают
• Зачищают
• Скручивают жилы

Стриппер для витой пары – это зажим со встроенным лезвием, который по виду напоминает лезвие канцелярского ножа.

После ремонта оборудования или электрической сети, убедитесь, что не осталось ни одного оголенного участка.

Фирма «Knipex»

Инструмент для зачистки и обрезки проводов должен быть качественным, соответственно требованиям госстандарта. Немецкая фирма «Knipex» выпускает проверенные временем надежные инструменты, предназначенные для зачистки проводов. Некоторые из них проходят тестирование на 10 000 вольт при температуре +70 и -25 градусов. Поэтому в надежности продукции этой компании можно не сомневаться. Среди прочих инструментов, с помощью которых происходит разделка проводов, можно выделить основные:

• Комбинированные плоскогубцы
• Вязальные клещи
• Зажимные клещи
• Кусачки
• Пинцеты
• Щипцы
• Кабельные ножи

Основанная в далеком 1882 году, Knipex на сегодняшний день является одним из самых известных производителей электромонтажного инструмента. Каждый день продается 45 тысяч единиц продукции этой фирмы. Сотрудничают с ней около ста стран мира. И в нашем регионе раздобыть инструмент Knipex не составит никакого труда.

Процесс зачистки провода или кабеля

Чаще всего зачистка проводов производится с помощью бокорезов. Иногда разделка проводов сопровождается неправильным использованием бокорезов, что усложняет работу и приводит к повреждениям токоведущей части провода. Для снятия изоляции важно, чтобы режущие части были направлены в противоположную от движения инструмента сторону. Таким образом ножи смогут врезаться в изоляцию даже при незначительном нажатии.

Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу. При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным.

При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность.

Как разрезать внешнюю изоляцию с помощью ножа с пяткой видео

Удаляя внешний слой изоляции, старайтесь его не резать поступательными движениями (напоминающими пиление). Нужно просто продавливать его острой стороной ножа и медленно проворачивать. Не стоит применять силу. При выполненной работе, осмотрите зачищенные концы проводника. Там могут быть надрезы или надломы токоведущей части провода. Такой конец провода не годится для дальнейшей эксплуатации. Его надо отрезать и выполнить работу заново. Если не придать этому должного значения, со временем может создаться опасная ситуация. Как правило, поврежденная часть жилы провода в дальнейшем, в процессе эксплуатации, обламывается. В дальнейшем надо будет искать место повреждения кабеля, а это место, как правило, будет скрыто изоляционной лентой.
Иногда не понятно, как зачистить провод, особенно, когда он слишком тонкий, да еще и многожильный. Есть одна хитрость.

1. Берем старое лезвие бритвы.
2. Ломаем его и берем одну половинку лезвия.
3. Фиксируем провод, используя тиски или струбцины. Можно пустить в ход зажим настольной лампы.
4. Разрезаем изоляцию вдоль проводника.
5. Делаем аккуратные надрезы поперек сечения, стараясь не коснуться лезвием проводника.
6. Сгибаем кабель так, чтобы надрезанные края слегка разошлись.
7. Цепляем ногтем надрез и стягиваем изоляцию с жилы.

Зачистка проводов – это кропотливая работа, требующая терпения.
При зачистке проводов часто возникают ошибки. Типовые ошибки зачищенных проводов видны на рисунке:

Тонкие провода очень легко ломаются. Поэтому зачищать изоляцию с них нужно очень аккуратно.

Зачистка изоляции тонких или обмоточных проводов

При толщине проводника 0,2 мм, оптимальным способом зачистки, будет механический вариант. Для этого нам понадобится нож или наждачная бумага, лучше мелкого сечения зерна.
Бумагу нужно согнуть абразивом внутрь и завести в согнутый лист провод, слегка потягивая его и прижимая его пальцами. Процедуру нужно повторять до тех пор, пока эмаль полностью не счистится.
При использовании ножа, необходимо часть кабеля положить на твердую поверхность и соскабливать лак прокручивая провод по кругу, пока эмаль не соскоблится с проводника. Итак, разделка провода – процесс не сложный и не требующий диплома электрика.
Если сечение тоньше 0,2 мм, потребуется другой способ, так как механический результатов не даст, только повредит провод. В этом случае стоит овладеть термохимическим методом зачистки. Нам понадобятся паяльник и хлорвиниловая изоляция.
Кладем на стол хлорвинил и нагреваем паяльник. В горячем состоянии водим им по изоляции. При нагреве будет вырабатываться хлор, отделяющий эмаль.
Для залуживания провода при термохимической обработке, можно взять таблетку аспирина, уложить на нее провод и водить по нему паяльником аналогичным образом.
Помимо того, что сечение провода столь тонкое, внутри у него множество жил, свитых в один проводник. Поэтому использование данного метода требует аккуратности и мастерства.

Зачистка изоляции силового кабеля

Силовые кабеля используются, в основном, для прокладки проводника к мощному оборудованию и к распределительным щиткам. Как удалить внешний слой изоляции кабеля?

1. Не торопясь надрезаем с торца вдоль кабеля изоляционный слой, только не очень глубоко.
2. С помощью плоскогубцев выдергиваем по одной жиле, находящейся внутри.
3. Отрезаем оставшийся кусок от внешней изоляции.
4. Разделываем провода.

Прежде чем приступить к этой работе, тщательно обдумайте, сколько вам нужно снять изоляции. Лучше срезать с небольшим запасом. Оголив слишком длинный кусок, излишек всегда можно отрезать. Воспользуйтесь кембриком чтобы правильнее расположить кабель внутри прибора.

При работе с электричеством, никогда не пренебрегайте необходимостью проявлять осторожность. Даже если вы многократно зачищали провода, помните, что любой надрез изоляционного слоя – это потенциальная угроза кабелю и проводу.

Ну и напоследок. Различный инструмент для зачистки изоляции проводов и как им пользоваться видео.

Работа электромонтера часто связана с использованием разных приспособлений. Чтобы выполнить обычную операцию в виде разделки провода и других электрических устройств, необходимы инструменты для снятия изоляции. Наиболее удобным инструментом являются специальные съемники и стрипперы.

Но, если необходимо зачистить два-три кабеля, то можно использовать и простой кухонный нож. Если планируется работа по прокладке электрической проводки в доме или квартире, то для такой задачи обычного ножа будет недостаточно. У кухонного ножа неудобное лезвие, и ручка может быть сделана не из диэлектрика.

Виды и устройство ножей электрика

У ножа, приспособленного для производства работ по подключению электроприборов, лезвие имеет специальную форму. Часто на проводах приходится выполнять круговые надрезы изоляции, что удобнее производить изогнутым лезвием. Многие скажут, что можно снять изоляцию простым ножом, но если нож не соответствует определенным условиям, то легко повредить токопроводящую жилу, особенно тонкую.

Для удобства выполнения круговых надрезов изоляции на лезвии могут иметься выемки для проводов различного диаметра. Поместив в эту выемку провод, круговыми движениями надрезают оплетку, не опасаясь повредить токоведущую жилу.

Нож с пяткой

Этот нож относится к электромонтажным видам, и имеет другое название «плужкового» ножа. Им удобно удалять изоляционную оболочку, так как у него изогнутое короткое лезвие со специальной «пяткой». Она предназначена для ограничения глубины реза оболочки, когда необходимо снять наружный слой, не касаясь внутренних слоев изоляции.

Нельзя забывать проверять отсутствие напряжения в проводке, перед зачисткой изоляции.

Имеющаяся на конце клинка площадка уменьшает трение продольного скольжения ножа во время снятия наружной оболочки, и не позволяет лезвию прикоснуться к внутренним проводам. Ножом удобно зачищать жесткие кабели, и хуже работать с мягкими оболочками, так как они затрудняют скольжение «пятки». В общем –инструменты для снятия изоляции, подобные ножу с «пяткой», полезны для использования электромонтерами.

Нож с крючком

Этот электромонтерский нож является профессиональным инструментом. Этот нож имеет прямой и короткий клинок с крючком. На лезвии нет острой кромки, кроме заточенного крючка. Имеются такие же модели с дополнительной острой кромкой на другой стороне лезвия. Эта модель хорошо подходит для зачистки изоляции на многих .

Особенно удобно таким лезвием срезать изоляцию вдоль провода. Также существуют аналогичные модели, оснащенные устройствами для выполнения круговых предварительных надрезов.

Нож с клювом

Такие инструменты для снятия изоляции имеют специфическую форму клинка, из-за чего многие электромонтеры не применяют его. Нож с «клювом» может оказаться удобным только для опытных электриков, его лезвие немного напоминает предыдущую конструкцию, с тем отличием, что на конце отсутствует «пятка», а изгиб выполнен плавнее.

Такое изогнутое внутреннее острие в виде «клюва» делает более удобным круговой разрез оболочки провода. Этот нож может также применяться электриками для продольных надрезов, но выполняя эту работу неаккуратно, можно повредить жилу, ввиду того, что нет никакого ограничителя. Для начинающих электриков такой нож неудобен из-за ручной регулировки глубины реза.

Требования к электромонтажным ножам

• Ручка ножа должна быть выполнена из диэлектрического материала достаточной прочности: углеродного волокна или специального пластика, для предотвращения удара электрическим током.
• Лезвие должно изготавливаться из прочной стали, для сохранения его остроты длительное время.
• Форма рукоятки должна позволять электрику на ощупь определять начало лезвия.
• Острая кромка должна выполняться прямой, для упрощения разделки кабелей с двойной изоляцией.
• Нож следует выбирать небольшой, что дает возможность работы в малом пространстве, например, в шкафу или щитке. Лезвие также не должно быть слишком большим, чтобы в жгуте проводов случайно не повредить изоляцию соседних проводов, а также для удобства снятия изоляции тонких проводников.
• Электрику для работы не требуется нож с заостренным концом лезвия. При работе в темных и тесных местах руками можно случайно прикоснуться к острому концу и получить травму. Во время работы со жгутом проводов острый конец лезвия легко повреждает соседние проводники.
• При снятии изоляции лезвие нужно держать под острым углом к проводу, чтобы не повредить токоведущую жилу. Оболочку следует срезать аккуратно от себя, кусочками, по принципу затачивания карандаша.
• Фабричный качественный нож должен иметь на рукоятке обозначение допустимого напряжения.
• Если используется самодельный нож, то его рукоятку необходимо обмотать изоляционной лентой или другим диэлектрическим материалом.

Съемники

Существуют специальные инструменты для снятия изоляции проводов от изоляции. Они являются универсальным инструментом для зачистки проводников, и могут оснащаться несколькими режущими элементами различной длины и конфигурации. Но главным элементом является особый зажим, с помощью которого производится круговой разрез изоляции.

Такие инструменты для снятия изоляции являются наиболее удобными. Они позволяют вручную подбирать диаметр провода, не опасаясь повреждения жилы. Работать таким приспособлением не трудно, достаточно закрепить провод в зажиме, и совершить съемником один оборот вращательного движения вокруг провода.

Стрипперы

Наиболее распространенным видом оборудования для зачистки изоляционной оболочки кабелей у профессионалов стали стрипперы. С их помощью значительно проще снимать изоляцию, особенно с проводов, имеющих много жил. Глубина реза настраивается, что дает возможность применения стриппера для любых диаметров кабелей.

Существует несколько видов стрипперов, которые отличаются по своей конструкции, но принцип действия их один и тот же: разрезание изоляционной оболочки и снятие ее с кабеля.

Ручные стрипперы

Такие инструменты для снятия изоляции работают по просто. Конструкция похожа на плоскогубцы, с тем отличием, что на губках имеются гнезда с режущими кромками для разных сечений жил. Этот вид инструмента подходит для зачистки изоляции проводов не более 6 мм 2 .

Некоторые модели способны опрессовывать наконечники. Чтобы снять изоляцию, нужно поместить провод в гнездо, нажать на рукоятки и выполнить круговое вращение.

Полуавтоматические стрипперы

Такой инструмент еще более прост в работе. Его устройство по сравнению с предыдущей моделью усовершенствовано. Не нужно вращать стриппер вокруг кабеля, достаточно закрепить провод в соответствующем гнезде и нажать на ручки. Многие модели стрипперов-полуавтоматов способны опрессовывать наконечники и разрезать кабели.

Автоматический стриппер

Такие инструменты для снятия изоляции относятся к профессиональным видам съемников изоляции. Она отличается от предыдущей модели тем, что самостоятельно определяет толщину проводника. Поэтому вся работа заключается в установке провода в нужное гнездо и приложении усилия к рукояткам.

Автоматические инструменты для снятия изоляции являются дорогостоящими изделиями, могут очищать изоляцию сразу с нескольких проводников, а также зачищать провод в его середине. Существуют также автоматические стрипперы для зачистки плоских проводов, и для многих других целей при совершении электромонтажных работ.

Как выбрать инструменты для снятия изоляции

Для домашних работ по подключению электрической проводки целесообразно приобрести ручной стриппер для зачистки изоляции, который способен снимать оболочку с проводов до 6 мм 2 . Ручные инструменты для снятия изоляции имеют невысокую стоимость, и обладают достаточной функциональностью для домашних мастеров.

Профессиональным электромонтерам, которые постоянно прокладывают линии проводов и подключают их к различным устройствам, лучше приобрести стриппер-автомат, или хотя бы полуавтоматическую модель. Их стоимость соответственно выше, зато значительно упрощается электрический монтаж проводки.

Как пользоваться стриппером

Рассмотрим этот вопрос на китайском стриппере-полуавтомате, который исправно работает уже несколько лет.

Режущей частью являются две пластины с высечками для различных сечений провода.

Размещая проводник в захвате, следует оставить часть провода для зачистки за ножами.

Сжимаем рукоятки стриппера, придерживая проводник руками. При этом ножи сжимаются, разрезая оболочку, а губки оттягивают проводник назад. В итоге оболочка провода снимается.

Особенностью работы со стриппером является правильный выбор величины высечки. Если неправильно выбрать ее диаметр, то токопроводящая жила повредится или даже обломится. Не следует захватывать слишком большую длину оболочки, лучше снять ее за несколько заходов. При достаточном навыке работы со стриппером, изоляционная оболочка снимается менее, чем за секунду, и работа идет быстрее. Поэтому покупка такого инструмента экономит рабочее время, финансы и силы работника.

Обжим наконечников стриппером

Если нет специального инструмента, применяемого для опрессовки проводов (кримпера), то эту работу можно выполнить стриппером. Эта работа выполняется довольно просто. Вначале необходимо зачистить провод от изоляционной оболочки на необходимую длину. Далее установить наконечник на провод и поместить его в соответствующий разъем стриппера. Затем нужно сжать рукоятки, получив обжатый провод в наконечнике. Затем следует отрезать лишний конец жилы.

Достоинства стрипперов

• Кроме снятия изоляции могут использоваться вместо пресс-клещей или кусачек, для обжатия провода.
• Эти инструменты для снятия изоляции могут применяться для зачистки очень тонких проводов.
• Допускается использование стрипперов для снятия оболочки у проводников с любым видом изоляции.
• Во время работы не повреждают токопроводящую жилу, изготовленную даже из мягкого металла.
• Простое и понятное использование.
• Невысокая стоимость.

Зачистка изоляции паяльником

Если под руками не нашлось специального инструмента или ножа, то зачистить кабель или провод можно простым . Для этого его разогревают до рабочей температуры, далее к жалу прислоняют проводник и вращают его вокруг своей оси, оплавляя изоляцию.

Теперь изоляционную оболочку можно без труда снять, а жила не будет иметь повреждений. Недостатком этого метода является выделение плавящейся изоляцией вредного и неприятного дыма, а также невозможность применения паяльника для зачистки резинового провода, так как резина будет гореть.

DIY Машина для зачистки кабелей для переработки медных проводов. : 10 шагов (с картинками)

Временно сделаем отверстия диаметром 10мм, в которые будет опираться вал ролика.

Позже увеличим их до ø12мм.

На куске 75x30x8 мм сделайте отметку кернером на расстоянии 15 мм от левого / правого края и 10 мм от нижнего края.

Из плоского бруса 40×5 мм вырежьте 2 части по 75 мм каждая.

По плану нам нужны 2 части по 65 мм, но эта дополнительная длина поможет нам в дальнейшем делать прямой и симметричный разрез трех частей, из которых состоит слайдер.

Сделайте отметку кернером на расстоянии 20 мм от левого / правого края и 15 мм от нижнего края на первой детали.

Совместите и закрепите оба в тисках и просверлите отверстие в обоих одновременно.

После того, как вы закончите растачивание отверстий на ø10 мм, используйте зенковку или сверло ø16 мм и очистите края отверстий.

Используя болт / гайку M10, установите / выровняйте / отцентрируйте три детали и затяните болт / гайку.

Средняя деталь теперь должна находиться на расстоянии 5 мм от края внешних деталей.

Сделайте отметку кернером на расстоянии 20 мм от левого / правого края и 45 мм от нижнего края на передней части.

Просверлите отверстие ø5 мм одновременно в трех деталях.

Разберите, затем на задней части нарежьте резьбу M6.

Увеличьте диаметр отверстия на передней и средней части до 6 мм.

Затем сделайте потайку глубиной примерно 3,3 мм и диаметром 12 мм, чтобы установить болт с потайной головкой M6. (M6x15 мм)

Если вы решите использовать обычный болт M12 с внутренним шестигранником, вам нужно будет нарезать резьбу M12 на задней части.

Если вы решили использовать болт с буртиком M12, то просто увеличьте диаметр отверстия до 12 мм.

Также необходимо увеличить диаметр отверстия с 10 мм до 12 мм на передней и средней части.

Теперь нам нужно исправить небольшую проблему.

Когда ползун находится в опущенной точке, верхний ролик должен соприкасаться с нижним роликом.

Но гайка болта верхнего ролика касается верхней части основания втулки на задней стороне, оставляя небольшой зазор между роликами.

Решение слишком простое и быстрое, но требуется разборка оснований вводов.

Небольшой надрез ножовкой по верхнему краю основания втулки и небольшое сглаживание напильником, и все в порядке.

Повторная сборка
оснований втулок / подшипников / болта с буртиком / бронзовых прокладок / ролика.

Теперь мы должны отрезать и убрать лишнюю длину с ползунка.

Для этой резки я использовал свою дисковую пилу, но вы также можете использовать угловую шлифовальную машину с режущим диском 1 мм.

Как собрать самодельный инструмент для зачистки медных проводов — DIY

Можете ли вы поверить, что когда наше ранчо было построено в 1977 году, они укладывали паркет, а затем ковер прямо сверху? Мой муженек-подрядчик Стив говорит, что тогда это было обычным делом. Мы узнали о древесине твердых пород много лет назад, когда я выбрал новый ковер и заплатил за него. Когда приехали установщики и начали подтягивать старые ковровые покрытия — вуаля! Вот оно что.Слей это. Перенесемся вперед, и пора выбрать новый вариант напольного покрытия. Итак, мы решили все это исправить, и я расскажу, как удалить ковер на паркетном полу за четыре шага. Принять решение погрузиться в этот проект было НАСТОЛЬКО легко. В одну минуту мы пили кофе ленивым воскресным утром, а в следующую минуту мы дергали ковер, набивку, прибивали ленты и скобы. В ту ночь мы были такими раздражительными и раздражительными, думая, что мы просто чокнутые. Цветение было вызвано волнением нашего решения. К этому моменту, через две недели после начала, у нас есть очень длинные коридоры и логово готово.Отрезвляющая часть этого проекта в нашем доме заключается в том, что полы очень оранжевые и имеют только грубый шлифовальный герметик наверху. Это означает, что недавно обнаруженные полы требуют шлифовки и герметика. Плюс, на мой взгляд, вариант цвета, который смягчит цвет красного дуба. УГХ! Стив часами шлифовал полы с помощью высокопрочной шлифовальной машины, и они выглядели потрясающе. Однако весь дом занял бы его навсегда! Теперь мы с ним решили, что мы продолжим убирать ковер в каждой комнате, пока у нас будет время, а затем решим, как закончить полы позже.Просто перемещать мебель, чтобы добраться до каждого дюйма в наших комнатах, сложно, и нашим коленям нужно отдыхать после каждой комнаты. Мы знаем, что нам понравится конечный результат, и вам тоже понравится, если вы обнаружили под ковром твердые породы дерева. P.S. ты еще не заглянул? Просто используйте плоскогубцы, чтобы приподнять угол ковра в шкафу и посмотреть, что у вас есть. Скрестив пальцы, это твердые породы дерева.

Зачистка медной проволоки на металлолом

Медь — один из самых востребованных металлов в ломовой промышленности.Он бывает разных форм и размеров: из трубы, провода, пластины, электроники и многого другого. Поскольку наши технологии постоянно развиваются, у нас ежедневно появляется все больше электроники, а это означает, что доступно больше медной проволоки для металлолома. Наличие медной проволоки для вторичной переработки может оказаться очень полезным для зачистки оголенной светлой проволоки.

Мы обнаружили, что многие скреперы хотят знать, как лучше всего заработать больше денег на своей меди и проволоке. Вот несколько основных советов: разделите медь №1 и №2 перед тем, как отправиться на свалку металлолома, а снятие изоляции с медного провода может принести вам гораздо больше денег в масштабе.Ниже мы собрали несколько советов и ресурсов по зачистке медного провода на металлолом.

ПОСМОТРИТЕ: стоит ли раздевать THHN?

Пока не покупайте дорогой инструмент для зачистки проводов!

Если вы никогда раньше не зачищали медный провод, мы не собираемся сразу же покупать дорогой инструмент для зачистки проводов (300-500 долларов). Как и в бизнес-плане, вы должны выяснить, какой вес вы собираетесь набирать на регулярной основе, и будут ли такие вложения окупаться для вас.Если вы собираетесь заработать достаточно денег на том количестве проводов, которое вы снимаете, то это может окупиться. Но если вы хотите сэкономить, у нас есть несколько простых решений для снятия изоляции с проволоки. Мы начнем с основных методов зачистки проводов и предложим более эффективные решения для снятия изоляции с медных проводов.

Различные решения для зачистки металлолома:

• БЕЗ ГОРЕНИЯ: Прежде всего, мы хотели бы повторить, что НИКОГДА ни при каких обстоятельствах не следует «сжигать» медный провод, чтобы удалить изоляцию.Он не только наносит вред окружающей среде из-за испарений, но и снижает качество вашей меди на свалке металлолома. Часто люди думают, что простой и быстрый способ удалить изоляцию — это сжечь. Но остатки от сжигания понизят его в большинстве складов металлолома.
• Использование Солнца: Хотя вам не следует сжигать провода, из которых вы хотите получить медь, вы можете использовать другое тепло, чтобы помочь себе. При зачистке проводов вручную вы можете использовать солнце или тепло в своих интересах и ускорить процесс.Вы можете согреть провод в духовке (на слабом уровне) или в черном ящике на солнце, чтобы согреть изоляцию, чтобы сделать ее более мягкой и легкой для удаления ручным инструментом для снятия изоляции или бритвенным лезвием. Жарким летом некоторые дни будут настолько жаркими, что на меди может остаться пластиковый налет.
• Использование машины: Если вы имеете дело с большим количеством металлолома, вам может понадобиться инструмент для зачистки проводов. Купив настольную, обязательно ознакомьтесь с машиной, прежде чем использовать ее. Если вы купили инструмент для зачистки, прочтите инструкции о том, как зачищать провода разных типов и размеров, прежде чем начать его использовать.Хорошая идея — знать наперед, чтобы работать эффективно. Хорошей идеей будет иметь отдельные контейнеры для сбора отходов изоляции, пока вы зачищаете провод, чтобы сократить отслоившийся мусор.

Какие методы зачистки медного лома:

Предлагаем разобраться, на какой прием материалов вы ввозите лом медной проволоки. Как только у вас будет хорошее представление о том, сколько материала вы будете приносить, вам будет легче выяснить, какое решение для снятия изоляции с медного провода будет наилучшим.Помните, мы рекомендуем зачищать проволоку толще мизинца или иногда размером с ручку.

Менее 100 фунтов в месяц

Бритва или портативный инструмент: Когда вы имеете дело с несколькими партиями проволоки в месяц и не тянете ее в больших количествах, возможно, стоит просто использовать бритву или ручной инструмент для зачистки проводов для вашей меди. Хотя зачистка провода вручную может оказаться более утомительной работой, это может сэкономить вам деньги, если вы не собираетесь тратить много средств на устройство для зачистки или не собираете большое количество материала.Используя лезвие бритвы для зачистки медной проволоки, убедитесь, что она отрезана от себя, и используйте перчатки для безопасности. Обязательно надевайте перчатки, мы слышали слишком много историй о людях, которые порезались.

Несколько сотен фунтов в месяц

Настольный инструмент для зачистки проводов: Существует несколько различных марок настольных инструментов для зачистки проводов, которые вы можете купить или сделать самостоятельно. В любом случае, есть доступные машины, которые вы можете проверить. Также не забудьте связаться с некоторыми другими скребками, чтобы узнать, какие продукты они используют, поскольку у них может быть опыт работы с другими брендами.

Более тысячи фунтов в месяц

Электрические устройства для зачистки проводов: Если вы имеете дело с большим количеством проводов, это может быть хорошим вложением для вас, если вы сэкономите на механизме для зачистки медных проводов. Хотя это может быть немного дороже, вы сможете расплачиваться за провод, который собираетесь зачищать, быстрее и эффективнее. Как мы уже упоминали ранее, неплохо выяснить, сколько провода и меди вам нужно регулярно покупать, прежде чем покупать один из них.Но если у вас есть материал, он обязательно окупится.

* Другая идея: Не знаете, сколько проводов вы выбрасываете, чтобы сэкономить на стриппер? Проверьте свои старые квитанции, чтобы увидеть свои собственные тенденции и установить ориентиры на основе этой информации.

Помните, что вы всегда можете обсудить способы зачистки медного провода в группе iScrap на Facebook и получить дополнительную информацию от других скраперов. Обязательно используйте приложение iScrap, чтобы найти лучшую площадку для металлолома и узнать текущие цены на металлолом в вашем районе.

Статьи по теме:

Лучшие устройства для зачистки проводов 2019 года для безопасного удаления изоляции

Зачистка изолированного провода не должна быть сложной, если у вас есть подходящие инструменты. Есть несколько способов сделать это, но один из лучших — использовать инструмент для зачистки проводов. Независимо от того, работаете ли вы над электрическим проектом или хотите продать медь на металлолом, повторное использование провода может сэкономить вам деньги — или даже помочь вам их заработать.

Устройства для зачистки проводов

бывают нескольких разновидностей, и то, что вы захотите выбрать, будет зависеть от того, сколько проводов вам нужно зачистить.В наборе инструментов «все-в-одном» вы можете получить калиброванный инструмент для зачистки, который часто объединяет несколько разных инструментов в один, в том числе кусачки, ножницы для болтов или обжимные клещи. Это отличный вариант для легкого использования, поскольку они обычно недорогие и простые в использовании. Но если вы планируете зачищать много проводов, вам может понадобиться что-то специально предназначенное для зачистки проводов.

Еще один отличный инструмент для зачистки проводов — саморегулирующийся инструмент для зачистки проводов, который очень прост в использовании и снижает утомляемость рук.Они позволяют вам тянуть и снимать, легко и непрерывно снимая изоляцию. Калиброванный автоматический инструмент для зачистки проводов сочетает в себе полезность калибра разного размера для разных проводов, а также удобство саморегулирующегося устройства для зачистки проводов. Мы собрали несколько различных инструментов для зачистки проводов, в том числе недорогие универсальные инструменты и удобные инструменты для зачистки большого количества проводов.

1. IRWIN VISE-GRIP Саморегулирующийся инструмент для зачистки проводов, 8 ″

Этот инструмент для зачистки проводов имеет широкий диапазон возможностей для зачистки различных видов проводов.Он может снимать изоляцию от 10 до 24 AWG (американский калибр проводов). Саморегулирующийся механизм позволяет легко удалить изоляцию, не повредив внутренний провод. Если вы зачищаете провод менее 20 AWG, для большей точности есть ручка регулировки. Несмотря на то, что этот инструмент предназначен в первую очередь для зачистки, он также имеет встроенные щипцы для обжима и резак.

Плюсы : Саморегулирующийся механизм регулирует натяжение в зависимости от толщины проволоки. Может снимать изоляцию с провода диаметром от 10 до 24 AWG, в дополнение к способам обжима и резки.

Минусы : Не так эффективен для более тонких проводов, проводов большего калибра.

Amazon

2. Кусачки и приспособления для снятия изоляции Klein Tools

Этот список на Amazon позволяет легко выбирать провода различного калибра, от 6 до 12 AWG и от 22 до 32 AWG. Этот конкретный вариант состоит из полос, разрезов и петель для одножильных кабелей 10-18 AWG или 12-20 многожильных. Он имеет уникальный дизайн, который помогает снизить утомляемость рук. Он имеет мягкую рукоятку и изогнутую верхнюю ручку, позволяющую держать его в руке дольше.Кроме того, конструкция пружины автоматически открывает инструмент, сокращая время, затрачиваемое на открытие и закрытие рукояток.

Плюсы : Сделанный в США инструмент для различных областей применения, от обжима, снятия изоляции, резки и наматывания петель. Уникальная изогнутая ручка для удобного удержания. Винтовая пружина позволяет легко открыть инструмент.

Минусы : Режет меньший диапазон проводов без покупки нескольких инструментов.

Amazon

3. Инструмент для зачистки проводов IRWIN VISE-GRIP

Этот инструмент от Irwin может выполнять ряд основных функций, включая резку, снятие изоляции, обжим и наматывание петель.Он имеет диапазон от 10 до 22 AWG для зачистки, и вы можете обжимать изолированные и неизолированные клеммы. Режущие кромки с индукционной закалкой позволяют дольше сохранять остроту инструмента, а также имеется встроенный болторез. Что касается основных инструментов, которые нужно держать в ящике для инструментов, то этот выбор от Ирвина — хороший универсальный инструмент.

Плюсы : Подходит для резки, наматывания петель, обжима и снятия изоляции. Может выполнять эти функции в диапазоне от 10 до 22 AWG.

Минусы : Не подпружиненный, как некоторые другие варианты.

Amazon

4. Кусачки и устройства для снятия изоляции Klein Tools

Этот инструмент для зачистки проводов от Klein Tools отличается сложной конструкцией, благодаря чему его легко захватить и зачистить одним движением. Диапазон AWG составляет 8-20 для одножильного и 10-22 для многожильного. Натяжная пружинная ручка позволяет контролировать проволоку во время резки, облегчая снятие изоляции и защищая проволоку от повреждений. В дизайне использована конструкция премиум-класса; Отверстия с прецизионной обработкой снижают вероятность повреждения, а инструмент изготовлен из литого сплава с покрытием E-Coat.

Плюсы : Натяжная пружинная ручка обеспечивает разборку сложного действия. Может разрезать провода самых разных размеров: от 8-20 AWG для одножильных и 10-22-дюймовых для многожильных.

Минусы : Может не работать на нижнем или верхнем конце диапазона зачистки.

Amazon

5. Инструмент для зачистки проводов DOWELL 10-22 AWG

Этот недорогой инструмент от Dowell — отличный вариант для среднего домовладельца, который может держать его в своем ящике для инструментов. Но в нем все еще есть несколько деталей, которые ставят его выше базового инструмента.В нем используется пружинная конструкция, которая упрощает открытие инструмента, экономя время и энергию. Также имеется блокирующий механизм, который удерживает челюсти в закрытом состоянии, что требует меньшего усилия руки во время снятия изоляции. Также есть лезвие для резки, а ручка сделана из мягкого и удобного материала.

Плюсы : Доступный, с пружиной, открывающей инструмент, и замком, который удерживает его в закрытом состоянии. Его можно использовать для AWG между 10-22.

Минусы : Не так эффективен при опрессовке.

Amazon

6. Автоматический инструмент для снятия изоляции и резки Capri Tools

Вы можете себе представить, что инструмент, который автоматически подстраивается под разные размеры проволоки, будет очень дорогим, но это не обязательно. Этот инструмент от Capri самонастраивается под разные калибры проволоки, а сложное действие позволяет легко разрезать большое количество проволоки. Он зачищает провода от 10 до 24 AWG, поэтому вы не ограничитесь меньшим диапазоном проводов. Инструмент также компактен, что позволяет пользователю резать и зачищать в компактных пространствах.

Плюсы : Подходит для широкого диапазона проводов, от 24 AWG до 10 AWG. Полностью автоматическая функция снятия изоляции позволяет легко «захватывать и снимать». Рукоятка пистолетной рукоятки обеспечивает естественное положение руки.

Минусы : Иногда может оставлять слишком много оболочки на проводе, требуя нескольких действий для полного снятия изоляции.

Amazon

7. Саморегулирующийся инструмент для зачистки проводов / автоматический кабельный нож Tacklife

Эта опция от Tacklife доступна по цене, так как имеет саморегулирующийся механизм.Это означает, что он автоматически регулирует натяжение в зависимости от проволоки, а регулируемый стопор позволяет контролировать длину сердечника проволоки. Помимо удобной и удобной зачистки, его можно использовать для резки и опрессовки. Он может снимать изоляцию с проводов большого диапазона от 10 до 24 AWG. Мягкая резиновая рукоятка имеет текстурированные выступы, которые помогают держать руку в удобном положении, не допуская соскальзывания инструмента.

Плюсы : Доступный саморегулирующийся инструмент для зачистки проводов сечением от 10 до 24 AWG.Также может использоваться для резки и опрессовки.

Минусы : Может быть более долговечным.

Amazon

Как зачистить медную проволоку на металлолом

Медная и металлургическая промышленность
Медь остается одним из самых востребованных металлов в ломе. Его можно найти в различных формах и размерах, включая трубы, пластины, провода и электронику. Поскольку каждый день нас окружает много старой и новой электроники, медь легко доступна на металлолом.Если вы хотите зарабатывать деньги на металлоломе из меди, вам следует сначала научиться разделять медь на №1 и №2, прежде чем отправиться на склад металлолома, чтобы взвесить и продать их. У вас должно быть четкое представление о том, какой вес меди вы хотите снимать на регулярной основе, и будет ли эта работа окупаться.

Какие существуют решения для снятия изоляции с проводов?

Раствор без горения — наиболее популярное решение для снятия изоляции с медных проводов. В процессе снятия изоляции с провода не происходит сжигания.
Использование солнца — еще один метод зачистки медной проволоки. Во время зачистки проводов вручную вы можете полагаться на солнечное тепло, которое ускорит процесс зачистки. Также можно разогреть проволоку в духовке, поместив ее в черный ящик. Нагревание теплом сделает изоляцию более мягкой, и ее будет легче удалить рукой или бритвой.

Третий метод предполагает использование устройства для зачистки проводов. Вам следует обзавестись настольным автоматом и ознакомиться с ним. Направление зачистки различных размеров и типов четко указано на машине или внутри инструкции.Также имеет смысл иметь отдельный контейнер для сбора снятого изолятора.

Методы зачистки лома медной проволоки

Бритва или ручной инструмент

Вы должны учитывать вес материалов, которые вы приносите для зачистки, чтобы определить лучший метод зачистки. Вы должны зачистить провода толще, чем ваши пальцы или ручка, чтобы получить больше медных обрезков. Бритва и ручные инструменты хороши для зачистки менее 100 фунтов меди в месяц, поэтому при поиске инструмента для зачистки это более дешевое вложение.Наденьте перчатки и снимите медь с себя, чтобы избежать несчастных случаев.

Настольный инструмент для зачистки проводов

Это вариант зачистки для зачистки нескольких сотен фунтов медных проводов в месяц. Эта стриппер удобна и доступна по цене, и вы привыкнете к ней за несколько минут.

Устройства для зачистки проводов

Электрические устройства для зачистки проводов — наиболее подходящие варианты для работы с большим объемом медной проволоки.Эта машина с приводом от двигателя может быть немного дороже, но она значительно ускоряет процесс зачистки.
Как упоминалось ранее, важно решить, сколько медных проводов вы хотите продать на металлолом, прежде чем выбирать наиболее подходящий тип инструмента. Если вы не знаете, что делать, вам следует начать с малого с нескольких фунтов медных отходов с помощью ручных инструментов или бритв, а с увеличением спроса вы можете переключиться на более сложные инструменты, такие как зачистные машины и электрические стрипперы. Пожалуйста, свяжитесь с нами в M&M Recycling, чтобы продать вам вторичную переработку медного лома.

СТАНДАРТНЫЙ ПРОВОД: простые инструменты, упрощающие работу

Успех в мастерской сводится к набору навыков, многие из которых небольшие, которые позволяют добиваться хороших результатов. В сегодняшнем видео я покажу различные варианты зачистки провода. Это видео является частью моего курса по созданию собственного солнечного электрогенератора. Обеспечьте аварийное резервное питание без шума и топлива.

Нажмите ниже, чтобы посмотреть. Ниже приводится стенограмма видео, чтобы вы могли учиться и учиться более эффективно.

ВИДЕО РАСШИФРОВКА: 00:00 Итак, создание солнечного генератора требует некоторых базовых навыков работы с электричеством, и я хочу показать вам один из самых простых — зачистку провода. Вы будете иметь дело с двумя видами проводов. Есть сам провод, который просто имеет изоляцию и единственный провод внутри, и то, что правильно было бы назвать кабелем, который имеет более одного изолированного провода внутри. Это тот кабель, который вы использовали бы для подключения, скажем, фотоэлектрической панели к фактическому блоку солнечного генератора с оборудованием внутри.Вы знаете, что самый простой способ снять изоляцию и обнажить проводники — это использовать такой универсальный нож. Просто удалите изоляцию. Ничего особенного. Вы просто не хотите заходить слишком далеко и разрезать проводник, хотя это маловероятно с многожильным проводом такой толщины, но все же вы не хотите разрезать его слишком много. Вот и все. Все очень просто.

01:19 Теперь я должен упомянуть одну вещь. В этом проекте всегда следует использовать многожильный провод.Я могу получить такой провод, который представляет собой сплошной кусок меди, и он будет работать, но не очень хорошо с постоянным током. Для постоянного тока предпочтительнее такой многожильный провод, потому что ток на самом деле проходит по внешней стороне каждой из жил, поэтому вы получите большую пропускную способность по току от такого многожильного проводника. Теперь еще один метод, и он действительно не стоит очень дорого, и он очень хорошо работает — это устройства для зачистки проводов. Мне действительно это нравится. У меня это было много лет. Работает прекрасно.Вы должны знать размер проводника, а затем выбрать соответствующую небольшую выемку. Это будет … Я почти уверен, что это номер 12, поэтому мы добавим сюда номер 12. На нем довольно толстая изоляция, но сам проводник имеет номер 12, поэтому вы просто прижимаете его, а затем дергаете, и изоляция снимается. Это немного быстрее, и вы не повредите проводник.

02:36 В таких инструментах для зачистки проводов очень хорошо то, что они также являются прекрасным инструментом для нарезания небольших болтов и крепежных винтов. Нельзя просто обрезать болты кусачками для проволоки или болторезными инструментами, потому что это портит резьбу на конце, а вот что предотвращает эта функция. Если вы видите здесь, верхняя часть этих отверстий имеет резьбу, так что вы ввинчиваете болт в нужный вам размер, 10-24, 10-32 или 8-32. Вы ввинчиваете его так долго, как хотите, чтобы он был, а затем, когда вы сжимаете ручки, он отрывается от болта, а затем, когда вы вынимаете болт, потому что он ввинчивается в резьбу, очищается, так что ваш болт готов принять гайку или резьбу в электрическую коробку или что-то в этом роде.Эти отверстия для болтов — это те штуки, которые подходят для небольших крепежных деталей в мире электричества, и поэтому они включают это в пару таких приспособлений для зачистки проводов.

03:41 Проект, подобный этому солнечному генератору, будет включать кабели, и вам нужно будет добраться до проводников, чтобы выполнить различные соединения. Зачистка проводов внутри кабеля — это тот же процесс, который я вам уже показал. Вы можете использовать нож или несколько инструментов для зачистки проводов, но чтобы добраться до этих проводов, вам придется немного поработать с универсальным ножом.Теперь вы замечаете, как здесь расположены проводники, а затем вокруг них есть какой-то наполнитель. Вам нужно будет снять часть внешней оболочки этого кабеля, и ваш первый шаг — сделать надрез в том месте, где кончик ножа проходит в области наполнителя. Вы не хотите повредить изоляцию проводов, поэтому для работы вам понадобится ровная поверхность. Вы просто делаете такой небольшой кусочек, возможно, не обязательно полностью сначала, потому что вы действительно хотите быть осторожными с этим.Ты не можешь заходить слишком глубоко. Думаю, я уже полностью закончил, так что давай посмотрим. Не совсем. Вот так.

04:57 Теперь я могу начать снимать эту внешнюю оболочку, и я собираюсь снимать более или менее, в зависимости от того, сколько мне нужно. Это может быть вход в электрическую коробку или какое-то соединение с проходящими проводами. Когда я оторву столько, сколько захочу, я просто обрежу изоляцию по всему периметру, чтобы она освободилась от проводов. Для этого вам понадобится острый универсальный нож, и вам нужно быть осторожным.Итак, мы идем. Теперь эти полоски наполнителя можно обрезать ножом с кусачком для проволоки. Опять же, это просто вопрос достать инструменты для зачистки проводов, выбрать правильный размер, это номер 12, надавить и вытащить его. Теперь вы готовы налаживать связи.

Автоматические устройства для зачистки и зачистки проводов

Устройства для зачистки проводов и устройства для снятия изоляции удаляют изоляцию с электрических проводов, коаксиальных кабелей и аналогичных типов проводов.Устройство для зачистки проводов обычно относится к портативному ручному устройству, в то время как машина для зачистки проводов — это промышленная версия, используемая для снятия оболочки в тяжелых условиях.

Устройства для зачистки проводов и устройства для снятия изоляции доступны в автоматическом и ручном исполнении. Дополнительно доступны различные методы зачистки проводов:

• Резка — Самый простой способ переместить кожух провода — просто отрезать его.
• Абразивный — При абразивном методе используется шероховатый круг, который стирает изоляцию и полностью полирует провод.
• Термический — Термический метод плавит или сжигает изоляцию провода.
• Механический — Механические устройства для зачистки проводов обычно используют абразивный или режущий метод в сочетании с механическим источником питания.
• Химическая промышленность — В методе химической зачистки используются химические вещества, которые вступают в реакцию с изоляцией и вызывают ее растворение.
• Laser — высокотехнологичный метод, используемый в основном в специальных приложениях. С помощью этого метода лазер удаляет изоляцию, не нарушая проводящий металл под ней.

Ручные устройства для зачистки проводов и автоматические устройства для зачистки проводов

Ручной инструмент для зачистки проводов обычно состоит из ножниц или устройства, похожего на кусачки, которое имеет два противоположных лезвия с рядом зазубрин разного размера. Пользователь помещает провод в прорезь подходящего размера для провода и прорезает изоляцию провода. Поскольку изоляция не сцепляется с проводом, пользователь может легко снять ее, потянув вниз по проводу после разрезания.

Автоматический инструмент для зачистки проводов захватывает и зачищает провод одним движением.Они быстрее, чем ручные устройства для зачистки проводов, и подходят для людей, которым нужны инструменты, способные облегчить снятие изоляции в больших объемах. Однако эти инструменты обычно имеют ограниченные возможности для работы с проводами разного диаметра. Пользователи должны будут убедиться, что автоматический инструмент для зачистки проводов имеет соответствующий диапазон размеров проводов. Людям, которые имеют дело с разными типами проводов, вероятно, будет лучше использовать ручной инструмент для зачистки проводов.

Ручной инструмент для зачистки проводов имеет дополнительное преимущество в том, что он также действует как кусачок и гибочный станок, а также как инструмент для зачистки кабеля для коаксиальных кабелей.

Зачистка промышленных проводов

Многие компании и частные лица снимают изоляцию с большого количества проводов, чтобы продать проводящий металл складам, центрам утилизации и другим покупателям. Для этого типа работ машины для зачистки проводов, как правило, имеют гораздо больший объем производства, чем ручные устройства для зачистки проводов.

Когда пользователю нужно оборудование только для временной работы, можно арендовать, а не покупать машины для зачистки проводов. При зачистке больших промышленных проводов и кабелей предпочтительнее использовать машины, поскольку они также способны прорезать толстые и прочные провода.

Машины для зачистки абразивной проволоки

В этих машинах пользователь помещает проволоку между двумя абразивными кругами, обычно сделанными из проволоки или стекловолокна. Абразивный круг должен иметь материал и текстуру, подходящие для работы с изоляцией и калибром проводов. Колесо из неподходящего материала может повредить проводящий металл. Натяжение должно быть правильным, иначе проволока оборвется.

Химическая зачистка проводов

Химическая зачистка проводов обычно включает обработку изоляции химическим средством для зачистки, затем нейтрализатором и спиртом.Стриппер заставляет изоляцию «плавиться» от металла. Ополаскивание и протирание удаляют предыдущие химические вещества после каждого этапа процесса.

Метод химической очистки очень токсичен, поэтому действуют строгие правительственные постановления для защиты рабочих и окружающей среды. Несмотря на опасность и кропотливость процесса, метод химической зачистки предпочтительнее в ситуациях, когда требуется минимальное повреждение основного металла.

Тепловая зачистка проводов

Метод термической зачистки проводов может включать использование пламени для расплавления оболочки провода.При этой процедуре самый горячий верхний конец пламени нагревает изоляцию. Другой термический метод предполагает использование стрипперов с подогревом.

Поскольку тепловой метод требует значительных ресурсов для создания тепла, это дорогой вариант. Также существует вероятность теплового повреждения проводящего металла, а в некоторых случаях; Остатки, образующиеся в результате процедуры, могут повлиять на проводимость материала.

Устройства для снятия изоляции

поставляются с регулируемым калибром для работы с проводами разных размеров, а также с регулируемыми параметрами нагрева.Они могут снимать изоляцию с одножильных, многожильных, экранированных и коаксиальных кабелей. Съемники также работают с различными типами кожухов, включая неопрен, тефлон и винил.

Механический инструмент для снятия изоляции с проволоки

Метод механической резки для снятия изоляции с провода включает использование острых лезвий, которые разрезают и удаляют оболочку провода.

У этих машин есть регулируемые настройки ножей и положительные упоры, чтобы предотвратить повреждение проводника. Тем не менее, все еще могут быть проблемы, при которых лезвия вызывают царапины, порезы, зазубрины и другие повреждения основного металла.

Лазерная зачистка проводов

Дорогой вариант, обычно используемый только в высокотехнологичных лабораториях или на заводах. Лазер с исключительной точностью прожигает изоляцию. Метод необходим, когда необходимо избежать даже незначительного повреждения проводящего материала.

Машины для снятия изоляции с лазерной проволоки полезны при работе с проволокой тонкого сечения; однако они также подходят для работы с экранированными проводами и витыми парами; с катушками; и с экранированными, экранированными, коаксиальными и экранированными кабелями.

Усовершенствованные машины для зачистки проводов

Многие продукты, представленные сегодня на рынке, представляют собой высокотехнологичные машины, в которых используются микрокомпьютеры с предварительно запрограммированными параметрами зачистки.

Эти машины автоматически разрезают проволоку и будут иметь несколько доступных процедур резки и зачистки. Длина и расстояние программируются, и они, как правило, поддерживают процедуры полной полосы, средней полосы и половины полосы.

Поиск ручных и автоматических устройств для зачистки проводов для покупки

Наш раздел продуктов — отличный инструмент для поиска устройств для зачистки проводов.Многие веб-сайты предлагают эти продукты для продажи или, по крайней мере, позволяют сравнивать разные продукты.

Устройства для зачистки проводов

доступны для клиентов из США и других стран, и диапазон цен будет зависеть от ваших конкретных потребностей.

Вы можете сравнивать, сортировать и просматривать наши результаты, а также обращаться к нам, чтобы сделать покупку или задать любые вопросы, которые могут у вас возникнуть. Мы рады предложить решение, соответствующее вашим потребностям. Вы также можете присоединиться к нашей программе сертификации ластиков, чтобы сэкономить время на поиске продукта, который лучше всего соответствует вашим потребностям.С нашим E.C.P. Мы протестируем и проверим материал вашего кабеля, трубки или провода, специально предназначенный для вашего бизнеса, и разработан, чтобы предоставить вам лучшее в отрасли оборудование для решения ваших конкретных производственных и технологических нужд.

Наши инженеры подробно разбираются в плюсах и минусах каждой машины для зачистки проводов или устройства для зачистки проводов. Не стесняйтесь обращаться к нам по электронной почте или по телефону, чтобы попросить совета по любому конкретному продукту для зачистки проводов.

Производители часто специализируются на определенных типах устройств для зачистки проводов, поэтому качество и обслуживание клиентов могут значительно отличаться.Eraser предлагает отличные продукты, и вы можете изучить эти продукты дальше, посетив //www.eraser.com/wire-cable-strippers/.

.
