Токарный станок по дереву своими руками -из дрели и не только

Деревянные изделия выглядят всегда интересно, особенно точеные, когда вырисовывается красивая и неповторимая структура древесины. Даже, если элементы при точении получаются идентичными по форме и размеру – двух одинаковых вы не найдете.

Известно, что одним из увлечений Петра I была работа на токарном станке, возможно таком.

Поэтому «не царским» это дело не назовет никто, а сделать токарный станок по дереву своими руками по силам многим, и вариантов простых решений здесь – масса. Мы предложим вам несколько удачных, на наш взгляд, реализованных проектов.

Из чего можно сделать токарный станок по дереву

Сделать такой станок не так уж и сложно. Для начала рассмотрим его принципиальную схему.

Передняя бабка на станине крепится жестко. В ней может находиться либо электродвигатель, либо устройство со шкивами, на которое передается крутящий момент от внешнего двигателя. Это может быть самоцентрирующийся патрон, коронная шайба или планшайба с конусным резьбовым стержнем. Задняя бабка может передвигаться вдоль станины и имеет устройство центрирования и поджима заготовки. Упор также подвижен относительно станины в 3-х плоскостях.

Станину самодельного токарного станка по дереву можно изготовить как из металла, так и из самого дерева или толстослойной фанеры. Исключительно из металла должны быть изготовлены либо целиком, либо как минимум основные элементы передней и задней бабки.

Чаще всего для изготовления металлической станины используют уголки – в них проще всего осуществлять затяжку и крепление подвижных элементов станка и они имеют высокую степень стабильности размеров. Но можно использовать швеллер или профильную трубу.

Иногда для подвижных элементов в швеллере фрезеруют паз.

Конструктивные решения передней и задней бабки могут быть разными, но главное условие – идеальная соосность их центров, должно быть соблюдено неукоснительно. Если роль передней бабки выполняет сам электродвигатель, то высота задней бабки подгоняется под него.

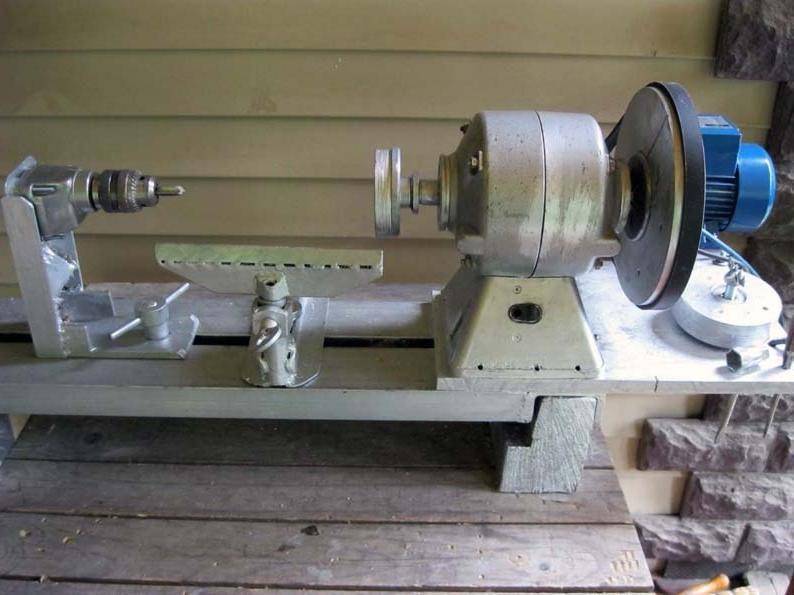

Это самый простой способ привода токарного станка, но параметры двигателя должны быть близки к универсальным:

• частота вращения 1500 об/мин;
• мощность – от 120 ватт.

Выходной вал такого двигателя может быть проточен под конус Морзе для крепления трехкулачкового патрона от электродрели, в котором в свою очередь зажимаются либо резьбовая шпилька, либо коронка. Реже на валу двигателя через планшайбу, которую надо выточить отдельно, устанавливается большой самозажимной патрон.

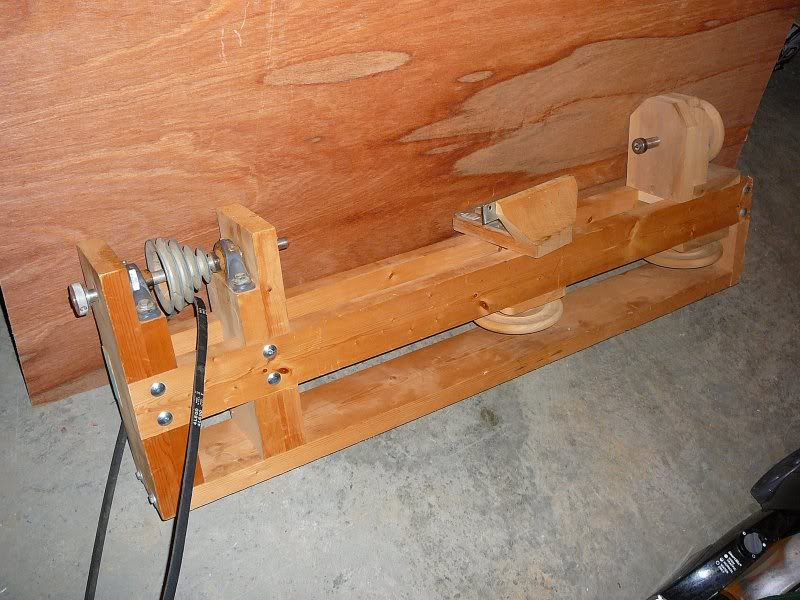

Деревянные полноразмерные токарные станки умельцы изготавливают скорее не из практических соображений, а из любви к самому материалу и для демонстрации его конструктивных возможностей, хотя это могут быть полнофункциональные устройства, ничем не уступающие в практическом плане своим стальным собратьям.

Правда времени на изготовление такого красавца уйдет раза в 2 больше, чем на производство металлического, но это компенсируется разницей в стоимости материалов.

Металлический токарный станок по дереву своими руками: чертеж

Для не желающих изобретать велосипед мы предлагаем чертеж универсального, с точки зрения габаритов обрабатываемых деталей, токарного станка по дереву, созданного на основе стальных уголков 50х50.

В чертеже не указан диаметр отверстия для центрального вала передней бабки, т.к. он будет зависеть от выбранного типа привода, а указано только расстояние до его центра. Также, если в передней бабке будет устанавливаться вал со шкивами, то именно эту деталь нужно будет изготовить в двух экземплярах и второй установить в задней части передней бабки. Конечно, в ней можно установить и трубку с подшипниками, на которых вращается центральный вал с выведенными за пределы передней бабки шкивами.

На таком станке можно будет изготовить ножки столов и даже балясины. Если же вам потребуются более длинные точеные изделия, то станину нужно будет удлинить. Все остальные детали делайте указанных размеров, разве что также немного увеличьте длину упора.

Режущий инструмент для токарного станка по дереву можно купить или изготовить самостоятельно.

Главными резцами являются: рейер – проходной или обдирочный резец (на фото 2 и 3 справа) и мейсель – отделочный резец (на фото – 2 средних резца). Остальные служат для получения острых углублений различной формы (слева) и скругленных углублений (правый).

Небольшой металлический токарный станок можно изготовить так, как показано на видео, в нем же приведены размеры всех деталей:

Но для точения большого числа, особенно длинных, однотипных деталей стоит задуматься об изготовлении станка с копиром.

Токарный станок по дереву с копиром своими руками: видео

Собственно сам станок может быть и таким, как предложен выше, только его конструкцию нужно будет доработать, и в качестве режущего инструмента использовать один из универсальных деревообрабатывающих электроинструментов – чаще это болгарка.

Шаблоном для изделия правильной цилиндрической формы, выточенным при помощи копира, служит ровная рейка. Если же нужно получить сложную многоступенчатую форму, то ее профиль вырезается на плоском шаблоне. Он может быть металлическим, фанерным, деревянным, пластиковым и.т.п. и устанавливаться в разных местах, зависящих от особенностей конструкции станков.

Рассмотрим строение одного из таких станков.

Заготовка в данном станке зажимается между коронкой передней бабки и неподвижным конусом задней. Фиксация конуса задней бабки осуществляется контргайкой.

Копир закреплен на поворотном валу на 2-х подшипниках и натяжном ролике от автомобильного привода ГРМ, позволяющих ему свободно перемещаться вдоль вала.

Вал же, в свою очередь установлен на основании так же на подшипниках, дающих ему легко вращаться вокруг оси.

На копире жестко закреплена болгарка, с установленными на ней с небольшим смещением спаренными дисками, позволяющими производить более качественное и чистое точение.

Пилы нужно брать с победитовыми напайками и большими зубьями, способствующими лучшему отведению стружки.

Шаблон можно крепить в удобном месте, не мешающем точению. От шаблона к копиру рисунок профиля передается при помощи поводка, а вот его форма и длина обязательно согласуются с этим местом. Чем тоньше будет кончик поводка – тем точнее он передаст форму от шаблона заготовке, но при этом он должен быть достаточно твердым и жестким.

Интересен вариант, когда роль шаблона выполняет эталонная деталь. Предложенная автором следующего видеоролика система, обеспечивает именно такую возможность, а регулировки ее крепления позволяют вносить некоторые коррективы в толщину тиражируемых точеных деталей.

Использование вместо болгарки ручной циркулярной пилы, с размещением шаблона спереди – тоже довольно прогрессивный вид токарного станка по дереву с копиром. Он позволяет сделать его более компактным, но совмещение ручки управления с поводком не позволяет сделать его достаточно тонким, поэтому очень точной передачи формы при такой компоновке не произойдет.

А дисков на пилу также следует ставить два.

Токарный станок по дереву из дрели своими руками

Безусловно, самым простым будет изготовление токарного станка по дереву с использованием стандартного электроинструмента, в первую очередь – дрели, хотя существуют приспособления и заводского изготовления.

Желательно, чтобы дрель имела достаточную мощность, кнопку фиксации во включенном положении и регулировку оборотов.

Рассмотрим несколько схем и начнем с самой простой, когда не требуется использование задней бабки. Это возможно при изготовлении небольших по диаметру и не очень длинных изделий.

В этом случае достаточно удобным способом закрепить саму дрель, в патроне дрели установить отрезок резьбовой шпильки или резьбовую часть мощного самореза, а в заготовке засверлить под них отверстие соответствующего диаметра. В качестве упора сгодится любой, соответствующий по высоте брусок.

А вот и подходящее видео:

Если же без задней бабки не обойтись, то ее функцию частично могут выполнить слесарные тиски, просто дрель при закреплении нужно будет позиционировать относительно них.

И все же наиболее распространены самодельные токарные станки на основе дрелей, имеющие деревянную станину и, как минимум, примитивные задние бабки.

Кстати, роль коронки, закрепляемой в самозажимной патрон дрели, с успехом может выполнить перьевое сверло по дереву. Чтобы оно не начало снимать стружку с торца заготовки при подведении инструмента, на этом торце нужно сделать прорезь под крылья сверла и засверлить центр.

Показанный же на видео токарный станок из мощной дрели, мало чем уступает стационарным станкам, рассчитанным на обработку деталей таких же габаритов, а его возможность получения более высоких, чем у них оборотов, позволяет произвести более качественную финишную обработку изделий.

Для создания домашнего токарного станка можно использовать не только дрель, но и угловую шлифмашинку.

Правда, желательно, чтобы она имела регулировку оборотов, потому что 10 и более тыс. об/мин для таких станочков – многовато.

Для домашних мастеров, умеющих и предпочитающих работать с металлом, предлагаем такую конструкцию токарного станка из электродрели.

А вот самозажимной патрон в качестве задней бабки может быть применен и в любой другой конструкции.

И маленькое видео напоследок. Может показаться, что это игрушечный станок, но с его помощью реально изготовить достаточно большой перечень полезных вещей: от дверных ручек и рукояток к ручному инструменту до шахматных фигур.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Токарный станок по дереву своими руками, чертежи с размерами, видео

Вы находитесь здесь:

org/BreadcrumbList»>
1. Главная
2. Архивы тегов: токарный станок по дереву своими руками

Простые токарные станки по дереву своими руками

Дерево является наиболее востребованным материалом для мастеров Кулибиных и прочих самодельщиков. Во многом его популярность обусловлена не только универсальностью в применении, но также доступностью и простотой обработки.

В большинстве случаев для работы с деревом можно использовать свой личный ручной инструмент, который у каждого найдется в наличии: ножовки по дереву, рубанки, стамески, шлифовальные бруски.

Применяются и различные виды электроинструмента: дрель, шуруповерт болгарка, ручной фрезер. Купить их может практически каждый, тем более если человек занимается деревообработкой.

Но в тех случаях, когда необходимо придать деревянной заготовке цилиндрическую форму, выточить ручки для инструмента, сделать шкивы, а также подсвечники и другие декоративные элементы, без токарного станка не обойтись.

Купить такое оборудование — не всегда по карману. Но всегда есть альтернативный вариант. Например, простой станочек при желании можно изготовить самому. Это не так уж и сложно, как может показаться сначала.

На нашем сайте представлены разные варианты самодельных токарных станков по дереву: от примитивных, несложных в изготовлении и бюджетных до универсальных конструкций. Благодаря такому разнообразию вариантов, вы можете выбрать то, что подходит именно вам.

Устройство токарного станка по дереву

Прежде чем приступить к изготовлению и сборке, важно для начала ознакомиться с конструктивными особенностями оборудования. Здесь можно выделить пять ключевых узлов.

Базой самоделки является основание (или правильно будет сказать — станина). На неподвижной площадке располагаются все другие конструктивные элементы, без которых невозможна работа станка.

Основание должно быть основательным (простите за тавтологию), прочным и надежным. Для станины мастера-самодельщики используют как металлические, так и деревянные площадки.

Еще одними важными конструктивными элементами являются так называемые бабки. Без них работа в принципе невозможна. Именно между ними фиксируется обрабатываемая заготовка.

Обратите внимание: от того, насколько ответственно вы подойдете к сборке и установке бабок токарного станка по дереву напрямую будет зависеть качество обработки заготовки. Поэтому рекомендуем сначала ознакомиться с основными нюансами. Важное и обязательное условие — их центра должны быть соосными.

Для их изготовления целесообразно использовать именно металл (чем толще, тем лучше), однако есть немало альтернативных конструкций, в которых они реализованы из фанеры или дерева.

Изготавливая для себя токарный станок по дереву своими руками, не стоит забывать об изготовлении подручника.

Это пятый конструктивный элемент, который хоть и не влияет непосредственно на работу станка, как предыдущие, но обязательно должен быть.

Регулируемый подручник служит опорой для токарных инструментов, а именно — столярных резцов, с помощью которых происходит обработка деревянной заготовки.

Есть и более сложные в изготовлении «домашние» конструкции — к примеру, работающие совместно с копиром. Их тоже можно сделать самостоятельно, но в данном случае потребуется определенный опыт, ну и умение работать с чертежами.

Возможности самодельного станка

Понятно, что гаражные мини «версии» заводских моделей отличаются от последних по многим параметрам. Тем не менее работать на них можно, и они неплохо справляются со своей задачей.

Выточить декоративный деревянный подсвечник или ручку для стамески и напильника — с этой операцией справится даже самый простецкий станок с приводом от электродрели, собранный из дерева.

Подробно о том, как собрать такой токарный станочек из бросовых материалов и на скорую руку, можно прочитать на нашем сайте в данной статье.

Если же вам требуется агрегат для более серьезных работ, то станину лучше изготовить основательную — из толстого металла.

На самодельных конструкциях можно без проблем вытачивать деревянные шкивы для каких-либо гаражных самоделок, разные цилиндрические детали, красивые пепельницы из дерева и др.

Еще раз хотим обратить ваше внимание на то, что собрать токарный станок для дерева своими руками будет выгодно, если вам необходимо обрабатывать (обтачивать) малогабаритные заготовки и в малых объемах. Для более серьезных и ответственных вещей лучше приобрести заводские конструкции.

Реализация привода

Многих мастеров и самодельщиков часто интересует даже не то, как сделать токарный станок по дереву, а какой привод выбрать.

Тут, конечно, все зависит от ваших возможностей, а также от того, что именно вы собираетесь делать, какие детали вытачивать.

Если речь идет о бюджетном варианте, для которого не требуются чертежи и серьезные расчеты, то с ролью привода вполне справится электродрель. Это один из наиболее часто применяемых вариантов.

Некоторые мастера используют вместо обычного привода из электродрели угловую шлифмашинку (болгарку), но широкого распространения такое конструктивное решение не получило.

Тем более, что использование болгарки без регулировки оборотов — вообще нецелесообразно. Подробнее об изготовлении токарного станка из УШМ читайте в нашей статье.

Если вам нужна конструкция, чтобы изготавливать разные поделки и детали из дерева, то имеет смысл использовать электродвигатель, который посредством ремня будет соединяться с приводными шкивами (причем они должны быть разного диаметра).

При это сам токарный станок, а точнее его основные элементы желательно изготавливать из металла. В данном случае конструкция получится не только надежной и основательной, но и безопасной, что тоже немаловажно.

Использование дрели

Как уже было написано ранее — одной из наиболее популярных конструкций для гаража и домашней мастерской является простейший токарный станочек на базе электродрели.

Изготовить его несложно, а работать на нем — просто. Для изготовления основных конструктивных элементов можно использовать то, что найдется у вас под рукой.

Например, станину можно сделать из куска металлической двутавровой балки. Также можно взять за основу швеллер или строительный уголок — очень много вариантов.

Сами бабки можно сделать из того же двутавра. Также необходимо будет сделать простой хомут для надежной жесткой фиксации электродрели на своем месте.

Такой мини токарный станок по дереву можно установить прямо на рабочем столе, а после окончания работ — убрать в угол мастерской, сняв с него дрель.

С мотором от стиралки

Если конструкции на базе сетевой электродрели пользуются популярностью из-за простоты сборки, то станки с приводом из электродвигателя привлекают внимание своей универсальностью.

Для изготовления подобного токарного станка можно уже отдельно разработать чертежи с основными узлами и подробными размерами. Это очень поможет при сборке.

Обратите внимание, что при использовании мотора от стиралки можно использовать несколько основных конструктивных решений.

Можно реализовать как прямой привод, когда на вал надевается специальная (часто — самодельная) насадка для фиксации заготовки, так и непрямой — когда вращение на шпиндель передается через систему шкивов и ременной передачи.

Задняя бабка крепится к подвижной площадке, что позволит легко перемещать ее по станине, подстраиваясь под размер обрабатываемой детали или заготовки.

Обязательно изготавливаем корпус из металла или дерева, внутри которого будет находиться электродвигатель.

И на лицевую сторону корпуса можно вывести кнопку включения. Дополнительно, если есть возможность, можно установить плату регулировки оборотов.

Какое дерево можно обрабатывать

Подойдут любые породы дерева: дуб, береза, ясень, граб, и тем более — сосна или другие хвойные. Склеенные заготовки из березовой фанеры тоже можно обтачивать на самодельном токарном станке.

А используя вспомогательный копировальный инструмент, можно изготавливать очень классные вещи.

Поэтому касательно выбора древесины можно особо не заморачиваться — самодельная конструкция справится с обработкой любых небольших заготовок из дерева.

Правила использования и техника безопасности

При работе на любом оборудовании важно соблюдать элементарные правила ТБ. В первую очередь, необходимо обязательно использовать средства личной защиты — маску или очки.

Собирая для себя токарный станок по дереву своими руками, важно заранее предусмотреть для него подходящее место, где он будет надежно установлен.

Место должно быть ровным и прочным. И рабочий стол в принципе подойдет для этого. Также можно изготовить отдельное место.

Также крайне важно, чтобы над тем местом, где будет находиться станок, было организовано хорошее освещение.

Перед началом работы необходимо убедиться в надежном креплении обрабатываемых деревянных заготовок, а также в работоспособности всех узлов конструкции.

Сделать своими руками деревообрабатывающий токарный станок совсем несложно — мы поделились с вами простыми решениями, которые под силу реализовать каждому мастеру.

видео инструкция как сделать самому

Порой дома требуется деталь вроде бы простая, но в магазине подходящей нет. Делать вручную долго, да и качество будет не то. Совсем беда, если необходимо изготовить несколько одинаковых изделий. В подобном случае хорошим подспорьем домашнему мастеру будет токарный станок из дрели, собранный своими руками. Главное преимущество устройств — универсальность. Мы расширяем область применения имеющегося инструмента. При том, что прежние его возможности никуда не деваются. Описание последовательности изготовления токарного станка своими силами является темой настоящей статьи.

Оглавление:

1. Элементы устройства
2. Требуемое оборудование и расходники
3. Инструкция по сборке
4. Рекомендации и видео уроки

Общие принципы работы

Схему самодельного токарного оборудования найти не проблема. Интернет ими пестрит, как чертежами и руководствами по эксплуатации. Но сделать станок, не представляя пусть в общих чертах принципа его работы, получится вряд ли. Усилие вращения нашего самодельного станка обеспечивает обычная электрическая дрель.

Поскольку для работы надо иметь свободные руки, ее необходимо как-то закрепить, соединив при этом с обрабатываемой деталью. Подобная схема давно реализована в токарном станке по дереву. Его мы и возьмем за основу нашего проекта.

Основные элементы устройства:

1. Станина — основа, на которой собраны остальные узлы. Ее размеры зависят от предполагаемых задач. В большинстве случаев достаточно длины 50-60 см. Для чего хватит основания около метра.

2. Передняя бабка подает на деталь усилие вращения. В нашем случае, это просто хомут, зажим, позволяющий надежно закрепить дрель, в патрон которой мы вставим заготовку из дерева, либо устройство для ее крепления.

Более сложный самодельный токарный аппарат предполагает наличие особого узла, позволяющего изменять скорость вращения. Его основа два подшипника, на которых установлен шпиндель. С одной стороны на нем закреплен шкив, с другой устройство для крепления заготовки. Передача вращения происходит с помощью приводного ремня плоской либо клиновидной формы. Подобное приспособление своими силами не сделать. Если вы в дальнейшем захотите усовершенствовать технологию обработки древесины на своем станке, шкивы, шпиндель и ремни придется заказывать и покупать.

3. Задняя бабка. Обеспечивает фиксацию обрабатываемой заготовки в нашем самодельном станке. Ее задача поддерживать деталь, давая ей свободно вращаться, но надежно предохраняя от сдвига в сторону. Задняя бабка должна свободно перемещаться вдоль по основанию и надежно фиксироваться в любом месте.

4. Суппорт или как еще называют это приспособление — подручник. В процессе работы на него опираются резцы (стамески).

5. Подручник перемещается перпендикулярно оси вращения заготовки и способен поворачиваться на угол 40-45 градусов.

Инструменты, оборудование и расходные

Переходим к сбору инструментов, с помощью которых нам предстоит соорудить станок для токарных работ своими руками.

Набор самый простой, не требующий инструкции:

• метчик для нарезки резьбы М12, с держателем;
• ножовка по металлу с запасными полотнами, или небольшая «болгарка» с диском на 125-150 мм.
• ножовка по дереву с мелким зубом, еще лучше электролобзик;
• широкая стамеска;
• наждачная бумага с зерном средней крупности 20-25Н;
• угольник столярный;
• ключи гаечные, отвертка крестовая и индикаторная эл. монтажная, нож с выдвижным лезвием;
• тиски слесарные, средние;
• линейка или складной метр, плотницкий карандаш.

Самое сложное устройство из тех, что необходимо: электрическое точило. Если его нет, договоритесь с кем-нибудь, чтобы пустили самому поработать на полчаса-час. Поскольку дрель у нас имеется, запасемся сверлами по металлу диаметром 4; 7; 11 и 12 мм по дереву.

Приступаем к работе. Материалы

Мы будем создавать самый простой мини-станок с прямой передачей вращения патрона дрели на заготовку. Сделав его своими силами, вы сможете перейти к более сложным моделям.

Сначала заготовим древесину. Для основания берем сухую доску метровой длины, 50х300 мм. На заднюю и переднюю бабки запасем брус из дерева сечением 60х60 мм или немного больше. Для устройства суппорта хватит дощечки шириной 6-8 см толщиной 20 мм. Лучше всего использовать дуб. В крайнем случае, подойдет древесина березы или сосны.

Кроме этого понадобятся:

• Пяток болтов М10 мм, шайбы, (в том числе Гровера) и гайки, шурупы по дереву.
• Длинный (25-30 см) болт или шпилька с резьбой М12.
• 30 см стальной полоски 1,5-2,0 мм толщиной, шириной 3-5 см и кусок резины от старой камеры. Из этого сделаем хомут для крепления дрели.
• Еще одна полоса стали шириной 3-5 см длиной 15-20 см и толщиной 4-5 мм, для подручника (суппорта).
• Кольцевая фреза для дерева и гипсокартона в виде чашечки, диаметром 15-20 мм.
• Отрезок швеллера приблизительно 10 см, высотой 65-80 мм ( номер 6,5 или . Этот профиль имеет толщину металла порядка 4,5 мм, а размер полок около 4 см.
• Кнопочный выключатель на два положения. Мощность его должна соответствовать дрели, используемой в качестве привода.
• Розетка, вилка и пару метров гибкого кабеля с двойной изоляцией и двумя медными жилами сечением 2,5 мм2.

Заготовка металлических деталей и узлов

Прежде всего, нарисуем схему, а лучше чертежи будущего станка из дрели. С указанием хотя бы общих габаритов и основных деталей. После переходим к изготовлению узлов для крепления обрабатываемой в нашем приспособлении заготовки.

Инструкция по изготовлению:

• Рассверливаем отверстие в днище кольцевой фрезы под болт М10. Его головку обтачиваем в виде призмы с пропилом посредине, так чтобы образовалась пара зубцов.
• Вставляем болт в отверстие фрезы, затем одеваем большую (4-8 см диаметром) шайбу, гровер и зажимаем гайкой.
• Для устройства пиноли (подвижная часть задней бабки) используем длинный штифт с резьбой на М12. Головку затачиваем в виде конуса.
• Надеваем шайбу, зажимаем гайкой с гровером. Это будет центровка, для упора в торец обрабатываемой детали из дерева.
• У наружного края полок швеллера сверлим соосные отверстия.
• Нарезаем в них резьбу, и вкручиваем пиноль, куда предварительно наденем гайку. Вращаясь, шток, сможет выдвигаться на нужное расстояние и фиксироваться в этом положении.
• В стенке швеллера с пинолем сверлим четыре отверстия под шурупы.

Из стальной полосы сгибаем хомут. Сверлим несколько маленьких отверстий под шурупы для крепления его к передней бабке и одно большое, для зажимного болта.

Сборка станка и установка бабок

Используя чертежи и настоящее описание, собираем наши заготовки, в единый агрегат:

• Первым делом крепим на конце станины отрезок бруса длиной 20 см, располагая его вдоль. Это будет основа передней бабки. Для ее крепления используем болты М10. Лишние концы обрезаем.

• Самонарезающими шурупами крепим к брусу хомут для дрели. Вставляем зажимной болт.
• Заготавливаем брус длиной 15 см под заднюю бабку. Сверлим поперек него сквозное отверстие.
• Поскольку задняя бабка должна быть подвижной, прорезаем в станине сквозной продольный паз. Для этого используем лобзик, либо сверла и стамеску: бурим ряд отверстий и убираем дерево между ними, зачищаем паз наждачной бумагой.
• Снизу брус задней бабки подгоняем по форме продольного паза основы. Делаем выступ, который должен свободно по нему двигаться, не давая всему узлу проворачиваться на штифте с гайкой.
• Зажимаем заднюю бабку болтом с шайбами и гайкой.

Технология перемещения конструкции проста: ослабив гайку, двигаем деревянный брус вдоль станины, зажав — надежно фиксируем.

• Вставляем в хомут дрель. Чтобы не повредить, подкладываем лист резины. Зажимаем.
• Ориентируясь по оси вращения дрели, саморезами крепим к брусу задней бабки швеллер, куда вкручена шпилька с центрирующим конусом.

Подручник (суппорт)

Подручник для опирания резцов дает опору стамеске в любом месте обрабатываемой детали. Для этого его крепление должно позволят перемещение как перпендикулярно оси вращения, так и вдоль. Все это получится сделать своими силами, если следовать дальнейшему руководству:

• Берем заготовленную ранее дощечку, болтом М10 крепим к ней брусок. К нему в свою очередь, шурупами привинчиваем стальную пластину упора.

Если взглянуть сбоку конструкция напоминает букву «П», положенную на бок. Единственно, верхняя «нога» гораздо короче нижней.

• В дощечке прорезаем продольный паз, так как мы это делали в станине. Болтом и гайкой крепим ее поверх паза, прокладывая шайбу и гровер.

Схема такая же, как у задней бабки: ближе или дальше к заготовке суппорт движется по пазу и фиксируется болтом. При необходимости поворота осью служит болт крепления бруска к дощечке.

Поставим станок из дрели на ножки из бруса по краям. Это необходимо, чтобы головки крепления задней бабки и подручника могли свободно двигаться.

Последний элемент, который придется сделать самому — электрическая часть.  Рядом с задней бабкой крепим к телу станка розетку, и через выключатель подсоединяем к ней кабель с вилкой. Зафиксировав пускатель дрели боковой кнопкой, втыкаем ее шнур в розетку. Теперь, чтобы запустить наш самодельный станок достаточно щелкнуть выключателем.

Как все это работает

Небольшая инструкция, чтобы лучше разобраться в устройстве станка из дрели:

• Чтобы заготовка не проворачивалась, упираем один торец детали в зубцы фрезы закрепленной в патроне дрели.
• Подводим заднюю бабку вплотную к противоположному концу заготовки. Фиксируем ее к станине. Затем выдвигаем шпильку, вращая ее по резьбе. Прижимаем деталь центрирующим конусом, затягиваем пиноль гайкой.
• Подводим подручник с минимальным зазором к древесине. Фиксируем, зажимая гайку.
• Включаем станок.
• Резец (стамеску) опускаем на суппорт, режущий конец подводим к дереву, начинаем работу.

Выточенную деталь снимаем со станка, отпустив заднюю бабку. При необходимости обрезаем торцы. Если требует технология — обрабатываем древесину олифой или морилкой.

Заключительные рекомендации и подборка видео инструкций

После окончательной подгонки всех элементов станок желательно снова разобрать. Затем зачистить шкуркой выступы и углы, окрасить горячей олифой. Металлические детали покрыть битумным лаком. Для удобства фиксации задней бабки и подручника вместо обычных гаек лучше подойдут барашковые. Этот же вариант применим и для хомута, удерживающего дрель. Разумеется, особо сложную деталь самодельным токарным агрегатом не сделать, но в домашнем хозяйстве такого обычно и не требуется.

Как сделать самодельный токарный станок из дрели для дома

Желание мастерить своими руками полезные вещи для интерьера квартиры можно реализовать в небольшой мастерской. Часть ее оборудования легко изготовить самостоятельно из стандартного набора обычных инструментов, которые имеются практически у каждого владельца частного дома.

Рассмотрим один из вариантов конструкции подобного приспособления. Надеемся, что наши советы помогут домашнему мастеру сделать самодельный токарный станок для обработки древесины из электрической дрели, использовать его надежно и безопасно.

На основе собственного опыта можно утверждать, что многим подросткам нравится заниматься процессом творчества на токарном станке, вытачивать из дерева простые предметы кухонной утвари, рукоятки для инструмента, а также спортивные нунчаки, матрешки и даже шахматы.

Содержание статьи

Конструкция токарного станка из дрели

Первое подобное устройство мной было изготовлено более двадцати лет назад по материалам одного из журналов “Сделай сам”. От него остались только фотографии, с которых я и представляю чертежи со своими комментариями.

Их дополнительно иллюстрируют картинки готовых деталей, сфотографированные с разных ракурсов. Они позволят вам лучше понять процесс изготовления деталей токарного станка из дрели.

Для работы потребуется изготовить:

• переднюю бабку, в которую вставляется электрическая дрель домашнего мастера;
• заднюю бабку с подвижным фиксирующим центром;
• упор для резца;
• наконечник-фиксатор крепления заготовки в дрели;
• станину станка;
• струбцины или другие крепления.

Главное условие безопасной работы с этим устройством — это четкое, надежное закрепление всех деталей на общей устойчивой станине. Она обеспечит правильное вращение заготовки, может быть из металла или дерева. Я использовал толстую, широкую доску-верстака. Допустимо монтировать все части струбцинами на прочном столе, как показано на чертеже.

На картинке специально выделена единая ось вращения красного цвета. Ее соблюдение в горизонтальном направлении обеспечит оптимальную обработку заготовки без биений и лишних качаний.

Ее выставляют положением высоты и направления оси вращения патрона дрели с центром задней бабки, а также правильным креплением деревянной заготовки.

Передняя бабка

Материалом для ее изготовления было решено использовать многослойную березовую фанеру и алюминиевые уголки, как показано на чертеже. Также можно применить толстый гетинакс или стеклотекстолитовые пластины. Их суммарная толщина должна обеспечить надежное удержание дрели за гнездо крепления дополнительной рукоятки.

Для этого в центре заготовки прорезается отверстие. Его можно просверлить кольцевым сверлом. Я вырезал в многослойной фанере обычным ручным лобзиком после скрепления плит винтами крепления уголков. Потом немного доводил поверхность круглым напильником.

С одной стороны бабки пилой делается прорезь шириной около двух мм. Она нужна для фиксации дрели в гнезде за счет сжатия шпилькой. Для последней потребуется создать полость: просверлить в вертикальном направлении или просто прорезать ножом, предварительно разобрав крепление.

Фиксирующий винт шпильки в корпусе передней бабки вставляется через высверленное отверстие, а уголки к доске основания крепят шурупами.

Задняя бабка с регулируемым центром

Корпус крепления делают по той же технологии, что и ранее. Только центральное отверстие прорезают по внешнему диаметру втулки подвижного центра. Он должен свободно перемещаться вдоль оси за счет вращения ручки маховика и стопориться винтом фиксирующей рукоятки, как показано на чертеже.

Однако узел фиксации в моей конструкции бабки несколько отличается: используется не боковое, а горизонтальное сжатие резьбы контрящей гайкой. Ее приходится просто дожимать гаечным ключом.

Сравнивайте оба способа и выбирайте тот, который вам подойдёт лучше.

Центр и втулку своими руками домашнему мастеру без токарного станка по металлу не изготовить. Я его заказывал у токаря по размерам.

Поверхность центра является базовым основанием для вращения деревянной заготовки. Ее требуется отшлифовать и закалить, можно даже немного смазывать. Это уменьшит потери на трение.

Вместо колеса ручного вращения шпинделя, как показано на чертеже, я установил обыкновенную рукоятку вентиля от старого водопроводного крана, сточив под нее напильником посадочное гнездо с конца резьбы.

Можно даже просто приварить в центр пруток, но тогда конструкция крепления станет неразборной.

Способы крепления заготовки в токарном станке

Вытачиваемые детали могут быть длинной формы или короткие, широкие в виде чаши. Они устанавливаются разными способами.

Крепление длинных заготовок

Способ монтажа показан на самом первом чертеже. В дрель вставляется наконечник специальной конструкции: пруток диаметра 8÷10 мм с трезубцем на окончании.

Для его изготовления можно использовать шпильку с резьбой, простую и барашковую гайки, которые плотно обжимаются на витках резьбы гаечным ключом. Конец шпильки стачивают на конус. От него отступают 10÷15 мм до кромки барашка.

Эта часть будет входить в торец заготовки. В нем посередине просверливают на глубину порядка 10÷15 мм отверстие для центровки заготовки шпилькой и делают пропил, в который входят ушки барашка, передающие вращение патрона.

Вполне допустимо в шпильке просто сделать центральную прорезь и вварить туда плоский трезубец.

С обратной стороны длинная заготовка при вращении в токарном станке удерживается центром задней бабки.

Оправка для коротких деталей

Верхняя часть зажимается в патроне дрели, а с обратной стороны оправки вставляется заготовка из древесины. Через просверленные отверстия ее фиксируют шурупами в трубчатой полости.

Необходимо учитывать, что при креплении заготовки через центр оправки без задней бабки на подшипники дрели действуют боковые нагрузки. Поэтому большие усилия создавать нельзя.

Подобная конструкция оправки позволяет вырезать даже внутренние полости деталей, делать кубки, чаши, солонки и подобную утварь.

Конструкция упора для резца

Материалом верхний полки рекомендуют уголок 25х25 длиной 120 мм. Его вполне достаточно для обработки коротких заготовок, а для более длинных можно размер увеличить. По этому принципу я делал сразу три разных верхних части.

Уголок приваривают к прутку и вставляют в вертикальную трубку-стойку, в которой жестко зажимают стопорным винтом. К ее нижней части приварена скоба из толстой проволоки. Она фиксируется в основании зажимным болтом с гайкой, вставляемыми через отверстие столешницы.

Благодаря длине скобы упор можно перемещать в различные точки основания, а ослабленный стопор верхней полки позволяет ее регулировать относительно оси вращения токарного станка.

Подготовка заготовок

Древесину следует хорошо просушить и выбрать без трещин. Хорошие изделия получаются из лиственных пород деревьев: березы, яблони, груши, дуба и других плодовых. Твердость материала влияет на скорость его обработки.

До установки заготовки в токарный станок ей необходимо придать цилиндрическую форму топором, рубанком, ножом. Это значительно сократит время ее обработки, уменьшит нагрузки на электродвигатель.

Под центры вращения передней и задней бабок в заготовке необходимо просверлить отверстия по торцам подготовленных цилиндров, а для трезубца — выполнить пропил.

Короткие заготовки для крепления в оправке винтами требуется делать с выступом, плотно входящим в ее полость.

Инструменты

Для обработки вращающейся заготовки потребуется инструмент — резцы. На первых порах можно обходиться обыкновенными стамесками, добиваясь их хорошей заточки.

С приобретением опыта потребуются конструкции резцов:

• полукруглых — обдирочных, черновых;
• плоских для точной обработки: подрезки, отрезки, выравнивания.

Их несложно делать своими руками на наждачном станке или просто купить готовый комплект в магазине.

Возможности токарного станка

Первоначально я пользовался дрелью конструкции советского производства с тиристорным регулированием скорости вращения и мощностью всего 300 ватт. Она у меня проработала до износа коллекторного механизма более 30 лет при разных нагрузках, включая экстремальное сверление бетонных плит. Перфораторов в то время просто не было в продаже.

Для неспешных мелких поделок этой мощности достаточно. Но для нормальной работы лучше использовать конструкцию современной дрели ватт хотя бы на 800. Разница сразу скажется.

Для многих видов работ большие скорости вращения не нужны: приходится пользоваться регулятором. В таком режиме нагрузка на двигатель возрастает, а резерв его мощности, да и всей конструкции, просто необходим.

С целью повышения эффективности токарного станка я вместо дрели установил трехфазный асинхронный электродвигатель, сделав ему конденсаторный запуск от однофазной сети.

Это позволило вытачивать длинные и прочные заготовки наподобие черенков лопат и другого дачного инструмента.

Для крепления деревянной заготовки к двигателю пришлось делать втулку с фиксацией стопорным винтом на валу вращения и Ш-образным наконечником, вставляемым в центр распила древесины.

На всех фотографиях видно, что мой токарный станок изготовлен давно, а хранится в мастерской, куда проникает влажный воздух. За несколько лет появились хорошо заметные следы коррозии. Не допускайте такие случаи со своим инструментом.

Если задумаетесь над созданием конструкции токарного станка для обработки древесины не из дрели, а за счет асинхронного двигателя, то лучше для его питания использовать трехфазное напряжение стандартной величины 380 вольт. Потери мощности будут минимальными.

Для однофазной сети 220 В можно подключить частотный преобразователь, который позволит использовать всю мощность, заложенную в конструкцию трехфазного асинхронного двигателя. Такие устройства имеются в продаже по вполне допустимой цене. Их удобно использовать на разных двигателях.

Оборудуя рабочее место токаря, уделите повышенное внимание мерам безопасности и подбору электрических защит. Подключение электродвигателя обязательно выполняйте только через автоматический выключатель, который ликвидирует аварии, связанные с короткими замыканиями и перегрузками.

Необходимость подключения электроинструмента через УЗО определяйте по местным условиям. Но в критических ситуациях защиты лишними не бывают.

Конструкцию задней бабки можно улучшить за счет включения в центр упорного подшипника, например, типоразмера №607. Сразу снизится трение, расходуемое на вращение заготовки, исключится ее горение.

Для лучшего восприятия материала рекомендуем посмотреть видеоролик владельца Добрый Гена “Универсальный токарный станок из дрели по дереву своими руками”.

Задавайте вопросы в комментариях. Сейчас вам удобно поделиться материалом с друзьями в соц сетях.

Полезные товары Полезные сервисы и программы

Токарный станок из дрели – делаем простейшее устройство своими руками

Как изготовить токарный станок из дрели своими руками + чертежи и видео. О токарных станках в гараже или на дачном участке мечтает, наверное, любой мастер, но далеко не каждый человек может позволить себе подобное оборудование.

По большей части это связано не только со стоимостью, но еще и с размерами. Если появляется необходимость вытачивать заготовку из древесины, то заменить полноразмерный прибор в состоянии токарный станок из дрели, который сделан своими руками.

Сооружение подобного устройства не займет много времени, но самое важное то, что такое устройство сможет в полной мере заменить дорогостоящее оборудование для деревообработки.

Токарный станок – это что, и возможно его сделать собственноручно

Перед тем, как делать устройство, следует для начала рассмотреть заводской токарный стан, а также его конструкцию.

Заводские устройства основываются на следующих элементах:

• Основание (станина).
• Задняя и передняя бабка.
• Суппорт (также его называют еще как подручник).

Далее предлагаем подробнее разобраться с тем, для чего требуются такие элементы, чтобы вы имели полное представление о том, что вам потребуется для создания самодельного станка токарного типа из дрели.

1. Основание – это устройство, которое соединяет составные детали приспособления, причем станина нужна для того, чтобы все оборудование было устойчивым. Если речь идет о заводском станке, то на нем основание неподвижное, монолитное, потому что общий вес устройства очень большой.
2. Передняя бабка (опора) – является частью устройства, которая нужна для крепления и совершения движений вращательного характера внутри заготовки. Говоря проще, передней бабкой является крепление, которое стоит перпендикулярно основанию, и на заводском станке к передней опоре следует прикрепить приводной механизм, благодаря которому и получается вращение заготовки. Для этого на фиксаторе есть специальная конструкция для того, чтобы центрировать заготовку, а также приводит ее в движение.
3. с, которая отвечает не только за свободное вращение и центрирование, но еще и за то, чтобы регулировать длину, чтоб зависит от размера заготовки. Подвижный вал задней опоры  центрирован с приводным валом первой опоры.
4. Суппорт – это же и подручник, который требуется для обработки заготовки. Он смещается аккурат по станине, и это дает возможность создавать равномерное обрабатывание вращающейся детали, которая зафиксирована на передней и задней опоре. Благодаря суппорту токарь может перемещать режущий инструмент ручного типа в виде стамески по всей заготовке.

Если же промежуток между упором для резцов и деталью, которую обрабатывают, будет большим, то в процессе инструмент резки (стамеска) может быть выдернута из рук. Чтобы такого не случилось, следует при сооружении токарного станка учитывать подвижность суппорта в каждом направлении. Зная, как изготовлен заводской токарный стан для обрабатывания древесины, следует действовать и начать изготовление аналогичного устройства из электрической дрели.

Выбор материалов для создания устройства

Очень часто среди домашних мастеров есть такие, которые стараются сделать самостоятельно токарный станок из электрической дрели. Процесс изготовления совсем несложный, и для достижения нужного результата потребуется взять все нужные материалы, чтобы подготовить их заранее.

Для изготовления токарного станка по дереву из дрели вам нужны будут такие расходники и инструменты:

1. Электрическая дрель – она будет служить в качестве привода, и ее следует сразу же прикрепить к стенке передней опоры. Для закрепления материала обработки в патроне дрели, вам потребуется сделать особое крепление в виде трезубца.
2. Для создания станины используйте ДСП, верстак или доску, на которой планируете делать оборудование. Станина может быть сделана из стали, что будет положительно отражаться на надежности сделанного своими руками устройства, но при этом усложняет процесс создания прибора.
3. Задняя и передняя опора должна быть сделана из брусьев, железных уголков или брусьев. От того, какие именно материалы вы будете использовать, будет зависеть и прочность, и надежность устройства.
4. Суппорт тоже можно будет сделать из досок и брусков, причем из них следует создать элемент  в виде буквы «Т». Если основание выполнено из металла, то и суппорт лучше всего сделать из того же материала, и при этом обязательно стоит учесть главное требование – механизм должен быть подвижным по всех направлениях.

Обратите внимание, что не рекомендуется для изготовления токарного стана брать за основу пластик, потому что подобная самоделка будет очень ненадежной, и в любой момент обработки заготовка может выскочить из фиксаторов.

При производстве станка может использовать деревообрабатывающие материалы, но при этом стоит отдавать себе отчет в том, что на подобных устройствах вы сможете выполнять обработку лишь небольших деталей и заготовок, к примеру, делать рукоятки для ножей, ручки для мебели и прочее. Если вам требуется надежный санок, который вы планируете очень часто использовать, то стоит один раз потратиться и сделать из металла.

Как быстро сделать токарный стан по дереву

Сделать полноценный токарный стан из электродрели не получится, потому что для мощного оборудования нужен не менее мощный электрический привод. Сделать миниатюрный токарный станок из дрели несложно, и для этого не потребуется много затрат и усилий. В качестве станины, т.е. основы, возьмите верстак, на который будет установлена ваша электрическая дрель. Станок по  дереву почти готов, и осталось лишь сделать заднюю опору для закрепления заготовки, и окончить процесс обустройство суппорта. Задняя опора обязательно должна быть подвижной, и по этой причине в станине следует предусматривать обустройство направляющих.

Начать изготовление домашнего токарного станка следует с того, что вы подготовите чертежи. Именно это и поможет вам рассчитать точные размеры устройства, а еще подобрать требуемые материалы. Изготавливать переднюю опору даже не нужно будет, потому что ее роль будет играть патрон электрической дрели с зафиксированным элементом (трезубец). Чтобы закрепить дрель и сделать ее неподвижной, потребуется использовать хомуты и струбцину. Хомутом прикрепите цилиндрическую часть, а при помощи струбцины следует зафиксировать рукоять, которая будет исключать возможность проворачивания инструмента.

Принцип создания самодельного оборудования подразумевает, что вы выполните следующие действия:

1. До того, как вы прикрепите дрель к верстаку, следует выполнить монтаж проставкок, которыми будет регулироваться расстояние от столешницы до патрона, и именно оно будет характеризовать размер обрабатываемой заготовки. В качестве проставки используйте доски соответствующей длины и ширины, которые будут установлены под электрический инструмент.
2. Для создания задней опоры используйте брусья из древесины, причем в их конструкцию должен быть прикреплен винт с возможность регулировки, и у него должен быть наконечник конусообразной формы.
3. Для  изготовления подручника потребуется использовать бруски из дерева, к которым будет прикреплена рейка. Длина последней должна быть равна расстоянию между задней и передней опорой.
4. Предусматривать подключение кнопки для приведения устройства в работу. Для этого предлагаем выводить контакты на новую кнопку или выполнить блокировку штатного нажима в режиме включения, а запускать прибор путем вставки штепсельной вилки в розеточный разъем.

Чертежи для токарного станка из дрели своими руками очень важны. Также при создании станка уделяйте особое внимание фиксированию заготовки из древесины. На передней опоре в роли крепления будет использован трезубец, и его можно даже сделать из старых сверл. Для этого приварите два концевика цилиндрической формы к сверлу, и они должны быть расположены на одинаковом расстоянии друг от друга.  Более того, выступы должны быть расположены в один ряд. Чтобы не делать самостоятельно трезубец, можно использовать пику для перфоратора и просто срезать с нее хвостовик. Выступы на насадке требуются для того, чтобы патрон, который движется, приводил заготовку в движение.

Также уделите внимание задней опоре, потому что от того, насколько у вас качественный второй фиксатор, будет зависеть безопасность применения установки. В качестве опоры сзади подойдет патрон от дрели/шуруповерта, в который нужно вставить и закрепить насадку конической формы. Использовать в конструкции задней опоры трезубец не стоит, потому что она нужна лишь для фиксации материала.

Обратите внимание, что задняя бабка должна быть неподвижной, и поэтому такой момент следует предусмотреть еще при проектировании и подготовке чертежа. Подвижность задней опоры требуется для того, чтобы регулировать силу прижимания детали обработки, а также возможности вставки заготовок разных размеров.

Делает токарный станок из дрели по металлу

Со станков из дрели для древесины все куда проще, чем с изготовлением аналогичного устройства, но для работ по металлу. Если запланировали сделать из дрели станок для металлообработки, то следует понимать тот факт, что мощности двигателя электрического инструмента будет недостаточно. Двигатель постоянно будет перегружен, и поэтому долго инструмент при длительном использовании самодельного оборудования не протянет.

Токарный станок по металлу следует делать только из металла. Кстати, в плане конструктивных особенностей, агрегат по дереву очень похож на станок по металлу, и отличие лишь в том, что токарный станок по металлу имеет подручник с закрепленным ножом. В станке по дереву роль резака играет стамеска, которую держит в руках токарь.

Если вы решились сделать токарный станок из дрели для обработки заготовки из металла, то обрабатывать можно лишь детали из мягких вводов стали, т.е. из меди, бронзы или алюминия. Использование в конструкции станка дрели регламентируется – нужен исключительно мощный и профессиональный электрический инструмент. Бытовые дрели не подойдут в качестве приводных устройств для создания токарных станков (по металлу и древесине), потому что так они быстро выйдут из строя.

Полезный совет! При изготовлении самодельного токарного станка следует особое внимание уделять не внешнему виду конструкции, а надежности устройств крепления. Опасность оборудования заключается в том, что вращающаяся заготовка способна вылететь из фиксаторов и попасть в мастера. Чтобы не было травм, работать следует не только в защитнах очках, но и в каске.

Как увеличить функционал устройства

Сделанный своими руками токарный станок из дрели используется и для обработки заготовок, и для проведения других манипуляций (окрашивание, а также перемотка трансформаторов и двигателей). К такому станку нужно будет купить заводской набор приспособлений для обработки, и с таким оборудованием вы уже сможете выполнять разную обработку материалов.

Преимущество такого устройства в том, то для его создания требуется вкладывать минимальное количество затрат и вложений, а вот проявить смекалку будет очень полезно. И подводя итог, отметим тот факт, что простой токарный станок для обработки древесины может сделать каждый человек, у которого есть дрель.

При необходимости инструмент всегда можно извлечь, и использовать по прямому назначению. Пошаговая инструкция по созданию простого станка из электрической дрели представлена на видео ниже, и за 10 минут вы увидите весь процесс от и до. Такой вариант уместен к использованию, но при использовании следует соблюдать технику безопасности.

Токарный станок из дрели по дереву своими руками

Собрать токарный станок по дереву из дрели своими руками довольно просто. Схем сборки может быть много — все зависит от того, что у вас есть под руками. Наиболее легкий вариант — это смастерить его из деревянных досок и брусков. Доступ к пиломатериалам есть у всех. Даже если их придется купить, то цена будет невысокая, особенно в сравнении с заводским экземпляром.

Но все же рекомендую обратить внимание на станки фабричного производства. Возможно, вы просто не в курсе, сколько сейчас стоят токарные станки заводского исполнения. Специально для вас приведу ссылку, где их можно посмотреть в большом количестве. Вот ссылка. Возможно вы увидите, что цена нового агрегата вас устраивает, и тогда не надо ничего изобретать.

Если же вы все-таки хотите сделать токарный станок самостоятельно, то продолжайте чтение.

Собственно, предлагаемый вариант показан на заглавной картинке. Приведем его в большем масштабе.

Итак, чтобы разобраться, как его самому смастерить, надо понять, из каких частей он состоит, чтобы в отдельности их изготовить, а потом уже все соединить. Части следующие:

• станина
• левая бабка
• правая бабка
• подручник

Станина

Это такая часть, на которой располагаются остальные элементы. Ее можно выполнить из доски, толщиной 50 мм. Длину и ширину определяете в зависимости от размера заготовок, которые вы желаете обрабатывать. К ней можно снизу прикрепить длинные ножки, чтобы она могла самостоятельно стоять на полу.

А если нужно использовать станок на верстаке, то ножки ставятся короткие. Совсем без ножек не получится, так как внизу будет требоваться крутить гайки, которые фиксируют правую бабку и подручник, для перемещения и фиксации которых необходимо пропилить три продольных прорези.

Левая бабка

На ней будет располагаться дрель. Изготовить эту части станка можно тоже из пятидесятой доски. Ее высота, опять же, определяется, исходя из размеров обрабатываемых заготовок. А ширина и длина должны обеспечивать уверенное расположение дрели. К станине она крепится в крайнее левое положение с помощью уголков.

Фиксировать дрель можно струбцинами. Благодаря этому, ее всегда можно будет быстро снять, чтобы использовать по прямому назначению. В качестве упора для заготовки, в патрон можно зажать обычное перовое сверло. Центральное его острие будет надежно центрировать заготовку, а боковые зубья заставят ее вращаться.

Правая бабка

Ее изготавливают из бруса. На ней нужно будет расположить металлический упор, который будет поджимать заготовку справа. Самый простой вариант — это взять длинный болт с резьбой на 10 или 12 мм и выточить его с одной стороны под конус. Болт необходимо будет закрутить в гайку, которая крепится на правой бабке, например, с помощью скобы. Главное в итоге, чтобы заточенное острие болта было соосно патрону.

Чтобы можно было перемещать этот элемент вдоль станины, в ней необходимо пропилить лобзиком две продольные прорези, а в брусе отверстия под болты. Расстояния между прорезями и отверстиями делаются одинаковыми. Далее продеваются болты и на них снизу прикручиваются гайки. В таком виде можно всегда подвинуть и зафиксировать бабку в нужном положении.

Подручник

Он располагается посередине изделия и служит упором для резца, который оператор держит в руках. Для большей универсальности станка необходимо обеспечить его перемещение как вдоль станины, так и поперек. Для этого нужно смонтировать подручник как на рисунке, а на станине следует выпилить лобзиком одно продольное отверстие. Для уверенного упора резца сверху со стороны заготовки к подручнику прикручивается металлическая планка.

Собрав все воедино, мы получим нормально функционирующий токарный станок по дереву, который сможет обрабатывать заготовки разных размеров. А если дрель понадобится для своей основной работы, то ее всегда можно быстро снять.

На этом всё. Читайте и другие материалы на этом сайте, если хотите лучше разбираться в инструменте. До новых встреч!

Читайте также:

Самодельный станок по дереву своими руками

Как своими руками сделать токарный станок по дереву

Дерево легко поддается обработке. Используя простые инструменты, можно создавать вещи удивительной красоты и функциональности.

Отдельно стоит отметить изделия, имеющие форму фигур вращения: ручки для инструмента, балясины лестниц, кухонную утварь. Для их изготовления недостаточно топора или стамески, необходим токарный станок.

Купить подобное устройство – не проблема, вот только хороший станок стоит дорого. Обзавестись столь полезным инструментом и сэкономить несложно, ведь можно сделать токарный станок по дереву своими руками.

Зачем нужен и как он устроен

Токарный станок предназначен для изготовления деревянных изделий, имеющих цилиндрическую или близкую к ней форму. Это незаменимая вещь при ремонте загородного дома с деревянной лестницей, резным крыльцом, но не только.

При наличии некоторого опыта токарный инструмент позволит не просто сэкономить на покупных элементах декора, но и заработать, ведь деревянные изделия ручной работы высоко ценятся.

Необходим ли в домашней мастерской такой станок, решать самому мастеру.

Конечно, если нужны несколько ручек для стамесок, их проще купить, но если есть желание изготовить цельнодеревянную лестницу, то комплект балясин выльется в очень крупную сумму. Гораздо дешевле изготовить их самостоятельно. Кстати, даже не придется тратиться на покупку оборудования – простенький станок можно изготовить в собственной мастерской, используя подручные материалы.

Принцип работы токарного станка по дереву не отличается особой сложностью. Цилиндрическая заготовка фиксируется вдоль оси вращения. На нее передается крутящий момент. Подводя к заготовке различные резцы или шлифующий инструмент, ей придают желаемую форму.

Основные части токарного станка:

• станина, на которой закреплены все составные части;
• электрический привод;
• передняя бабка;
• задняя бабка;
• подручник.

Для удобства работы используют схемы изменения скорости вращения. В профессиональном оборудовании это настоящая коробка передач, система шестерен, позволяющая регулировать обороты в очень широких пределах. Это сложно, самодельный токарный станок по дереву достаточно оборудовать ременной передачей с несколькими шкивами разного диаметра.

Изготовление станины

Станина – рама, которая объединяет все части станка в единое целое. От ее надежности зависит прочность конструкции в целом, потому лучший материал для рамы – стальной уголок. Также можно использовать профильную трубу прямоугольного сечения.

Прежде всего, намечают размеры будущего агрегата. Данный показатель во многом зависит от того, для каких именно изделий нужен станок. Средний размер станины домашнего токарного станка – 80 см. С помощью болгарки с кругом по металлу отрезают две одинаковые заготовки.

Подкладывая деревянные бруски, угольники полками вверх и внутрь, укладывают на ровную поверхность, их верхние грани должны создать идеальную плоскость. Между ними выдерживают одинаковое расстояние, примерно 5 см. Чтобы правильно их сориентировать, используют рейку соответствующей толщины.

Продольные детали основания фиксируют струбцинами. Из такого же угольника делают поперечины. Их три. Две крепят на краях конструкции, третью, являющуюся опорой для передней бабки, примерно в двадцати сантиметрах от левого края. Точные размеры зависят от типа используемого двигателя и параметров шкива, который удалось найти.

Остается сварить станину в единое целое. Шов должен быть надежным и качественным, варить можно ручной сваркой или использовать автомат.

Важно сразу определиться, как будет использоваться станок. Возможна настольная установка или изготовление автономного агрегата. Во втором варианте необходимо предусмотреть ножки. Их можно изготовить из того же угольника, а можно вырезать из бруса подходящей толщины. Применение деревянных ножек позволит сэкономить на материале, кроме того, станок можно будет сделать разборным.

Электродвигатель для станка

Основа привода токарного станка – двигатель. При выборе данного агрегата важно обращать внимание на его основную характеристику – мощность. Для домашнего станка подойдут модели мощностью от 1200 до 2000 Вт. Важен тип подключения, бывают однофазные и трехфазные двигатели.

В настольном токарном станке небольшой мощности можно использовать двигатель от стиральной машины. Он вряд ли справится с обработкой крупной заготовки, но поможет изготовить мелкие элементы декора и кухонную утварь.

Прямой привод или ременная передача

Существует несколько способов передачи вращения на заготовку. Самый простой – прямой привод. В данном случае заготовка крепится непосредственно на вал двигателя. Отличительная особенность данной конструкции – простота. При всем при этом прямой привод имеет ряд существенных недостатков.

Прежде всего, станок с прямым приводом не позволяет регулировать скорость вращения, что критично при работе с твердым материалом. Также стоит учитывать нагрузку на электродвигатель, особенно при работе с заготовками большой массы. Как бы хорошо ни была она центрована, без вибрации не обойдется. Подшипники двигателя не рассчитаны на продольную нагрузку и будут часто выходить из строя.

Чтобы обезопасить двигатель от поломок и обеспечить возможность регулировки скорости вращения заготовки, стоит рассмотреть ременную передачу. В данном случае двигатель располагается в стороне от оси вращения заготовки, а крутящий момент передается посредством шкивов. Используя блоки шкивов разных диаметров, несложно менять скорость в довольно широких пределах.

Станок для дома желательно оборудовать шкивами с тремя и более ручьями, что позволит с одинаковым успехом обрабатывать древесину любых пород, а при необходимости работать с мягкими сплавами.

Передняя и задняя бабка

Обрабатываемая заготовка зажимается между двумя устройствами, называемыми передняя и задняя бабка. На переднюю передается вращение от двигателя, потому она является более сложным узлом.

Конструктивно передняя бабка самодельного токарного станка представляет собой металлическую П-образную конструкцию, между боковыми гранями которой на подшипниках установлен вал и один или несколько шкивов. Корпус данного агрегата можно изготовить из толстой стали, для сборки его в единое целое подойдут болты достаточной длины.

Важная часть передней бабки, как и станка в целом – вал, шпиндель с тремя или четырьмя штифтами, предназначенными для фиксации заготовки. Данный вал пропускают через подшипник одной из щечек П-образного корпуса, далее на него насаживают шкивы. Для их крепления используется шпонка или средство для фиксации цилиндрических деталей, последней надевается вторая щечка, конструкция надежно стягивается болтами.

Задача задней бабки – поддерживать длинную заготовку, позволяя ей свободно вращаться. Можно купить готовую деталь заводского станка, а можно использовать патрон мощной электрической дрели, закрепленный на угольнике подходящей длины. В сам патрон зажимается вал с заостренным концом.

Передняя и задняя бабка устанавливаются на станину. Важно понимать, что оси вращения обоих валов должны полностью совпадать. В противном случае вероятна поломка заготовки, выход станка из строя, а возможно, и травма токаря.

Опора для инструмента: подручник

Подручник – столик, на который опирается инструмент во время работы. В принципе, он может иметь любую конфигурацию, выбирать мастеру, основной критерий – удобство. Одним из лучших вариантов подручника является трапециевидный поворотный столик из толстой стали, закрепленный на платформе, позволяющей перемещать его во всех направлениях. Он позволит обрабатывать любые заготовки, изготавливать изделия различного размера и формы.

Самый же простой подручник для токарных работ – угольник, приваренный к основанию. Высота его верхней кромки должна соответствовать уровню оси бабок.

Резцы по дереву

В качестве режущего инструмента для токарного станка используются резцы. Купить подобный инструмент можно практически в любом строительном магазине. В продажу поступают отдельные резцы и целые наборы.

Если поблизости нет магазина, но есть возможность и желание, можно сделать необходимый инструмент самому. Для этого понадобится металлорежущий станок, а также полотно инструментальной стали, его можно заменить старым инструментом. Токарный резец высокого качества может получиться, к примеру, из старого советского напильника.

Мини-станок для мелких работ

Часто возникает необходимость выточить несколько мелких деревянных деталей, в этом случае вовсе не обязательно изготавливать полноценный станок, можно обойтись токарным мини-станком по дереву. Его изготовление не потребует много труда и не займет много времени.

Устройство такого станка отличается крайней простотой. В качестве электрической составляющей отлично подойдет двигатель от старого магнитофона, запитанный от внешнего блока питания. Станиной мини-станка послужит отрезок доски необходимой длины.

Двигатель необходимо закрепить. Конечно, для маленького станка ременная передача не годится, заготовку придется крепить на вал двигателя. Лучшее приспособление для этого – планшайба. Корпус привода – П-образная пластина, в центре которой просверлено отверстие под вал. Двигатель в корпусе с помощью саморезов крепится на станине.

Основная часть станка готова, остается только изготовить заднюю бабку. Ее корпус изготавливается из бруска подходящего размера. В нем точно по высоте двигателя сверлится отверстие для вала, в качестве него используют дюбель-гвоздь подходящей длины. Бабка крепится с помощью клея и нескольких саморезов.

Используя источник питания с возможностью регулировки выходного напряжения, можно создать станок с переменной скоростью вращения. Регулировать обороты удобно с помощью педали ножного управления. Конструкция данного устройства может быть самой разнообразной, все зависит от имеющихся деталей.

Станок из электродрели

Пожалуй, у каждого домашнего мастера найдется такая полезная вещь, как электродрель. Это действительно универсальный инструмент, им сверлят, смешивают раствор, очищают поверхности. Неудивительно, что у многих возникает идея воспользоваться двигателем дрели, чтобы изготовить маленький токарный станок по дереву.

Это несложно. По большому счету достаточно зафиксировать дрель на станине, а напротив нее установить заднюю бабку, она должна быть подвижной, что позволит регулировать рабочее расстояние.

Существует множество вариантов изготовления подобного токарного станка, они отличаются сложностью, используемыми материалами. В самом простом случае станок представляет собой доску или кусок толстой фанеры, на одном конце которого установлен упор для дрели с фиксатором, на другом – задняя балка: брусок с валом внутри. В качестве вала можно использовать заточенный винт или дюбель подходящего диаметра.

При наличии навыков работы с металлом можно создать станок просто-таки профессионального уровня. Пользуясь им, несложно изготовить изделия самого высокого класса. Если же станок нужен от случая к случаю, лучший вариант – станок из дрели. При необходимости можно выточить требуемую деталь, а если потребуется дрель, так ее можно использовать и по прямому предназначению.

Токарный станок по дереву своими руками

Простой самодельный токарный станок по дереву, сделанный в домашних условиях из подручных материалов.

Приветствую всех! Вот решил сделать себе в мастерскую — самодельный токарный станок по дереву. Конструкция простая и проверенная временем. Далее подробное описание изготовления станка с пошаговыми фото.

При изготовлении станка использованы материалы:

• — электродрель;
• — двутавр или швеллер;
• — листовая сталь;
• — квадратная труба;
• — профильная труба;
• — болты, гайки, кругляк;
• — радиальный подшипник.

Процесс изготовления самоделки, подробно показан на этих фото:

В итоге, получился вот такой простой самодельный станок для работы по дереву. С его помощью можно вытачивать различные деревянные изделия: ручки для инструмента, скалки, фигурные элементы для мебели и пр.

Самодельные станки по дереву, созданные своими руками

Самодельный токарный станок по дереву

Автор – ведущий канала youtube “Zhelezjaka”. Это стойка для дрели, доработанная определенным образом. Для начала положим набок и отключим патрон для дрели. Вместо патрона закручен дрель, который будет играть роль передней бабки. Зубчатая насадка для фиксации деревянных заготовок на токарном станке, сделанном своими руками. Станина стойки исполняет функцию задней бабки. В специально просверленное отверстие закрутим заточенный болт с контргайкой. Зажимаем деревянную заготовку, передвигая каретку и зажимаем два винта, фиксирующие в этом положении. Всё работает. Не хватает опорной площадки для резцов. Состоит из двух половинок. Сделана специально разборной, чтобы регулировать под разные заготовки.

На станке она вставляется в кронштейн и регулируются как по направлению, по вылету и высоте по отношению к заготовке. Для проведения токарных работ нужен специальный инструмент. Но за его отсутствие мастер использовал заточены старые напильники, которых много в гараже. Это необходимо, чтобы просто показать станок в работе. Вытачивать что-либо на станке – работа не очень сложная. Это даже очень интересно. Главное условие здесь, никуда не торопиться. После обтачивания заготовки и шлифовки наждачкой получилось две ручки для напильников.

По переделке. Настроение мастер добавил уголок. Приварил, чтобы уравнять высоту направляющие штанги, общие для сверлильного и токарного станков. Поставил кронштейн. Закрутил болт с конусом. Сделал переднюю бабку.

Этот самодельный станок по дереву можно использовать как сверлильный. Необходимо только поднять. С передней бабки снять шип. Поставить патрон со сверлом. Убрать шип с низу.

Деревянные заготовки можно точить на всю длину стойки. С диаметром, гораздо больше, чем при изготовление ручки. Мощности этого миксера дрели хватит, чтобы обработать такую заготовку.

Фрезерный станок из дрели своими руками

Каким только испытанием не подвергал мастер свою стойку для дрели. Высверливать 19 мм отверстие в металле. После этого работал 2 миллиметровым сверлом. Вращал заготовку 70 см длиной. Применял дрель в качестве миксера на стройке. В этом видеоролике на дрель устанавливается штатная фреза от фрезера с хвостовиком 8 мм. Для закрепления направляющих и заготовки очень удобным оказался стол, который сделал мастер заранее. Не оказалась лишней возможность плавно опускать и поднимать дрель. Попробовал работать другой фрезой. Пришел к выводу, что не хватает больших оборотов шпинделя. Хотя в качестве черновых работ по дереву за неимением фрезера можно обойтись таким инструментом, закрепленном на стойке.

Самодельная стойка для дрели

Заготовки можно сверлить любой высоты без сложных регулировок. Берем двадцатку, ставим полоса 5 мм толщиной, просверленную семеркой, чтобы проще проделать большое отверстие. Сделал из металлических уголков, квадратной трубы, полосу использовал в проушинах. Уголок на каретке. Квадратную трубу на стойке. Использованная полоса узкая. Квадратная труба на кронштейнах. Всё это сварено. Станок разборный, снимаются штанга и каретка, переходники на дрели. Их можно делать дополнительно.

Вторая часть

Станок по дереву Фуганок-рейсмус с автоподачей доски

Самодельный деревообрабатывающий станок

Из каких деталей он состоит. Станина из уголка 40 x 40. Если вы найдёте 35 x 35, тоже подойдёт. Необходимый четыре уголка длиной 450 мм. 9 – 550 мм. Еще два уголка длиной 270 мм. Продаются в хозяйственном магазине. Используется шпилька м 12. Они тоже есть в магазинах. Гайки, шайбы. На городской барахолке можно за небольшие деньги приобрести барабан. Ножи длиной 200 миллиметров найдутся в хозяйственном магазине. Нужны две планки под электродвигатель. Два небольших стола под строгальный станок. Размер 300 x 220. Пиловочный стол длиной 600 мм. Столы можно сделать даже деревянные, текстолитовые, из любого подходящего материала. Не обязательно делать железные.

Токарный станок по дереву своими руками

Самодельный токарный станок по дереву изготовленный своими руками, фото, описание, а также подробный видео обзор станка с размерами.

Самодельный станок сделан, так сказать, из подручных материалов, двигатель взят от старой советской стиральной машины (мощность 180 Вт).

Передняя бабка выточена на токарном станке, надета на вал двигателя и закреплена винтом. Спереди накручена гайка-барашек. Получился своеобразный трезубец.

Чертежи передней бабки самодельного токарного станка.

Станина и направляющие сделаны из квадратной трубы 40 х 40 мм. Длина направляющих составляет 1 метр. Расстояние между направляющими — 20 мм.

Задняя бабка сделана из дюймовой трубы, уголка 40 х 40 мм, и металлической пластины толщиной 5 мм. Для фиксации бабки сделан специальный эксцентрик.

Защита двигателя сделана из оцинковки толщиной 0,5 мм.

Подручник выполнен из пластин толщиной 5 мм, полудюймовой трубы.

В результате получился самодельный токарный станок по дереву, для домашней мастерской. С его помощью можно точить различные предметы нужные в быту — ручки для ручного инструмента, скалки, декоративные элементы и прочие вещи.

Небольшой видео обзор самодельного токарного станка:

Стенд токарного станка по дереву с ящиком для хранения

Построение мобильной токарной стойки с хранилищем

1. Построить шкаф стенда токарного
2. Построить ящики полного выдвижения для хранения
3. Установить ящики и дверцу шкафа
4. Сборка верха для стенда токарного станка
5. Установить верх и добавить хранилище токарного инструмента

1. Построить шкаф стенда токарного

Стенд токарного станка изготовлен в основном из 2 листов фанеры ¾ ”. Я разбил фанеру на подъездной дорожке на удобные куски согласно схеме раскроя, прежде чем принести ее в магазин.Планы мобильных токарных стендов включают схему резки и подробные пошаговые инструкции для этого проекта.

Я обрезаю нижнюю и боковые стороны подставки токарного станка сначала по ширине, а затем по длине. Я разработал шкаф высотой 30 дюймов, но его можно легко изменить на несколько дюймов вверх или вниз в зависимости от типа колесиков или ножек, которые вы используете.

Поскольку центральный разделитель опирается на дно, а стороны — нет, я использовал части вместе, чтобы обозначить длину разделителя. Я буду использовать этот референциальный метод измерения vs.рулетка по всей конструкции, чтобы все было идеально выровнено.

Затем я разорвал полосы для верхних опор, которые будут удерживать вместе боковые стороны и центральную перегородку. Шкаф токарного станка имеет боковые стенки 19 ¼ ”ящиков слева и 13 ½” ящиков и дверцу справа. Сначала я обрезал верхние опоры по размеру для левой стороны.

Затем я использовал кусочки, чтобы разметить вырез для правой боковой опоры, чтобы он подошел как раз.

Я использовал приспособление для карманных отверстий, чтобы сделать соединения для корпуса, как и для большинства магазинов мебели.Я зажал детали на месте и прикрепил стороны к основанию с помощью клея и шурупов.

Затем я положил верхние опоры на нижнюю часть шкафа, чтобы разместить и удерживать центральный разделитель на месте, пока я прикрепляю его к основанию.

Затем я прикрепил верхние опоры к бокам и центральному разделителю. И в качестве примечания, убедитесь, что отверстия карманов на левой и правой опорах смещены в том месте, где они встречаются с центральным разделителем.

Я использовал спину из фанеры толщиной ¾ дюйма, чтобы увеличить вес и прочность подставки.Это также дало мне ссылку на то, чтобы вытянуть корпус в квадрат, пока я работал вокруг шкафа, ввинчивая винты.

2. Построить ящики полного выдвижения для хранения

Завершив базовую часть, я перешел к ящикам. Стенд токарного станка имеет четыре ящика высотой 4 дюйма и один базовый ящик высотой 7 дюймов. Я начал с того, что разорвал все части ящика на пилу по ширине. Все ящики имеют глубину 18 дюймов, поэтому я обрезал каждую из сторон до нужной длины с одинаковыми настройками.

Чтобы получить точный размер передней и задней части ящиков, я измерил левый боковой проем шкафа.Я вычел 1 дюйм для толщины направляющих ящика и установил упор для торцовочной пилы чуть менее 20 дюймов. Затем я кладу два куска фанеры до упора, чтобы обозначить толщину сторон. Теперь я могу вырезать, используя эту настройку, и получить нужную мне ширину.

Я отнес детали в шкаф для проверки, и все получилось отлично. Я обрезал оставшуюся переднюю и заднюю часть для левой стороны, затем повторил те же шаги, чтобы вырезать переднюю и заднюю часть для правого ящика.

Когда все части ящика были обрезаны по размеру, я вернулся к столовой пиле, чтобы вырезать канавки для нижней панели ¼ дюйма.Я начал с поднятым лезвием на 3/8 ″ и забором ″ и прошел через все передние и боковые стороны. Я переместил забор вправо, чтобы получить паз, который подходил бы для фанеры, затем снова пропустил все лицевые и боковые стороны.

Что касается спинок ящиков, я оставил ограждение на той же конечной настройке и поднял лезвие, чтобы разрезать всю деталь. Это позволит мне задвинуть нижнюю панель сзади во время сборки.

Чтобы собрать ящики, я склеил стороны, затянул зажимы и закрутил пару шурупов с каждой стороны.

Я собрал все пять ящиков, затем вернулся и вырезал нижние панели по размеру на столовой пиле. Затем я закончил работу над ящиками, сдвинув панели сзади и прикрепив каждый из них винтами с полукруглой головкой.

Перед установкой ящиков я прикрепил к тележке 3-дюймовые ролики. Вы также можете использовать регулируемые ножки, если вам не нужна мобильность.

3. Установите ящики и дверцу шкафа

.

Я использовал 18-дюймовые направляющие полного выдвижения для ящиков.Чтобы установить их, я использовал несколько проставок, которые мне помогли. Для первого слайда внизу я использовал распорку ⅜ дюйма вместе с большой распоркой 3 ⅜ дюйма, чтобы расположить ползунок ящика. Я предварительно просверлил и прикрепил слайды прилагаемыми винтами.

После этого я использовал большую прокладку 3-3 / 8 ″ поверх слайда, который я только что установил, чтобы расположить следующие 3 слайда.

Вставив направляющие внутрь, я прикрепил ящики, начиная с проставки ⅜ ”, чтобы нижний ящик снимался с основания.

Я вытащил ящик и ползун, прикрепил первый винт, затем вытащил его дальше и прикрепил винт посередине.

Двумя винтами ползун был зафиксирован на месте, поэтому я снял ящик и закрепил третий винт сзади.

Я использовал распорку размером 1 ⅛ ”, чтобы установить следующий ящик, и повторял процесс до тех пор, пока все ящики не были вставлены.

Для ящика справа я зацепился за несколько опор и расположил ползунок и ящик так же, как и левый.

Затем я вырезал фальшивые фасады ящиков.Я вырезал кусок пленки по размеру передней части шкафа, затем вырезал каждый отдельный ящик и дверцу, чтобы они выглядели сплошной текстурой.

Чтобы установить фасады ящиков, я просверлил отверстия большого размера в каждом ящике. Я хотел, чтобы вокруг ящиков был выступ ⅛ ”, поэтому я вырезал еще одну распорку, чтобы помочь мне. Я использовал распорку ⅛ ”, чтобы установить переднюю часть нижнего ящика, затем зажал деталь на месте и закрепил ее двумя винтами. Я повторил тот же процесс на всем протяжении шкафа, пока не прикрепил все 4 фасада ящиков.

Я использовал скрытые петли, чтобы установить дверь на стойку токарного станка. Вы можете использовать шаблоны, прилагаемые к оборудованию, для установки петель, но я использовал скрытый зажим для петель, чтобы немного быстрее сверлить чашки для петель.

Я установил петли на дверь, предварительно просверлил боковые стороны и прикрепил петлю и дверь к шкафу. И да, у меня было по крайней мере 10 минут возиться с дверью, чтобы получить нужный интервал и открыть как раз …

Мне очень нравится эта сплошная текстура, настолько, что я не мог выбрать тяги ящика, поэтому я добавлю их в какой-то момент в будущем.Пришло время для вершины.

4. Построить верх стенда токарного станка

.

Я сделал столешницу из двойной ламинированной фанеры ¾ ”. Я вырезал детали по размеру, оставив нижний лист примерно на дюйма больше верхнего со всех сторон. Чтобы ламинировать детали, я использовал обычный столярный клей и равномерно распределил его по нижней части, а затем нанёс на верхнюю часть.

Затем я схватил все, что не было закреплено болтами, и бросил это сверху, чтобы утяжелить простыню.Я также накинул туда несколько зажимов для хорошей меры. Оглядываясь назад, я бы оставил верхнюю часть слишком большого размера и прикрепил нижнюю часть к верху винтами, которые я мог бы впоследствии открутить, если потребуется.

После того, как клей высох, я снял верхнюю часть снаружи и обрезал нижнюю часть даже с верхом, используя фрезер для заподлицо.

Чтобы обрезать верхнюю часть, я разрезал кусок клена на полоски шириной 1 ½ дюйма. Я отрезал полосы до нужной длины на торцовочной пиле, но оставил переднюю и заднюю части немного длинными, чтобы их можно было обрезать позже.

Я отрезал короткие стороны по размеру, затем склеил и скрепил все вместе. Дополнительная пара рук, дюбели или печенье было бы неплохо для размещения концевых деталей, но после нескольких беспокойных минут я все это зажало.

Когда клей высох, я обрезал выступающую планку даже с помощью пилы для резки заподлицо. Я отшлифовал верхнюю кромку там, где это было необходимо, а также нанёс небольшой скруглитель по краям.

5. Установите верх и добавьте хранилище токарного инструмента

Я подобрал основание таким образом, чтобы у него был свес со всех сторон для некоторых дополнительных принадлежностей.Я расположил верх, закрепил на месте и прикрутил к основанию через верхние опоры.

Я разложил то место, где я хотел, чтобы токарный станок JET 1221 пошел, и просверлил монтажные отверстия, используя размеры из руководства. Потом закрепил снизу болтами.

Чтобы удержать токарные инструменты, я взял кусок оставшегося клена и просверлил отверстия для твердосплавных инструментов и паз для моего отрезного инструмента. Сейчас это будет отлично работать, и я всегда могу сделать новый в будущем, если мои инструменты или потребности изменятся.

Я загрузил ящики некоторыми из моих токарных принадлежностей и заготовок. Я вернусь в следующем видео и сделаю несколько разделителей и органайзеров для всего.

Если вы хотите увидеть другие проекты магазинов, например, мою тележку для инструментов Flip Top или передвижную стойку для торцовочной пилы, вы можете увидеть их на моей странице проектов магазинов.

Начало работы в деревообработке — видео токарной обработки

Запишитесь на прием сегодня!

12 ДЕНЬ — 15:00

Понедельник — пятница • Восточно-американское стандартное время

Всего 19 долларов.99 за первые 15 минут и 1 доллар за минуту после

КАК ЭТО РАБОТАЕТ:

ВЫ ПРОСИЛИ, МЫ ПОСТАВЛЯЕМ

Благодаря более чем 63-летнему опыту работы и более чем 600 000 единиц оборудования в обращении, наши клиенты запросили более широкий доступ к службе поддержки инженеров магазинов, чтобы:

• Дайте рекомендации по поддержанию оптимальной эффективности вашей машины
• Помощь в выполнении процедуры
• Помогите с исходными материалами, такими как схемы, руководства и т. Д.
• Расскажет, как выбрать детали для решения технической проблемы
• Направляет вас к богатству материалов для начинающих.
• Или просто показать, как начать работу!

Инженерно-техническую группу магазинов возглавляет наш инженер-мастер, ведущий специалист по обеспечению качества и ветеран-мастер по работе с магазинами более 40 лет. Если его команда не может помочь, скорее всего, никто не сможет.

Хотелось бы, чтобы мы могли разливать по бутылкам экспертов Shopsmith Experts и иметь неограниченные ресурсы, но они просто недоступны.
Итак, мы создали специальную линию технической поддержки для мастеров, специально предназначенную для оборудования.
больше не подлежит гарантии. (У нас такое качественное оборудование, оно служит и служит!)

Мы с нетерпением ждем возможности поговорить с вами!

Система сбора пыли на видеотокарном станке

Центральным элементом системы является С-образный «совок для пыли», который обвивает вращающиеся части шпинделя, чтобы улавливать пыль прямо у источника.Добавьте к этому регулируемую опорную систему стрелы из цельной стали, гибкий шланг для подключения к вашей системе пылеулавливания и отражатель стружки, и вы получите универсальный пакет, который значительно снизит количество пыли в корпусе. воздух и на этажах вашего магазина.

Крис Маршалл: Достаточно сложно добиться хорошего пылеулавливания на токарном станке. Наверное, сложнее, чем если бы она хорошо работала на торцовочной пиле. Когда вы ведете себя по-быстрому, просто нет хорошего способа предотвратить разлетание больших стружек и влажной стружки.Ваши шансы загнать этот мусор в загон намного выше при такой обточке сухих шпинделей, потому что вы работаете в более ограниченном пространстве, стружка меньше, и все токары происходят на внешней стороне шпинделя.

У

Rockler есть несколько пылеулавливающих устройств для вашего токарного станка, которые помогут сделать вращение шпинделя менее беспорядочным. Во-первых, это система пылеулавливания токарного станка. Он оснащен пластиковым совком длиной 9 дюймов с внутренним диаметром 2,75 дюйма, который может частично обернуть вокруг шпинделя, который вы поворачиваете.Трение совка подходит к этой длине гибкого шланга, который идет в комплекте. Вы можете прикрепить шланг к шлангу для сбора пыли диаметром 4 дюйма, как я сделал здесь, если вы купите адаптер.

Этот стальной каркас со сплошной стойкой длиной 15 дюймов позволяет размещать совок на любой необходимой высоте в зависимости от поворота вашего токарного станка. Ковш также вращается на этой стреле. Вся сборка прикрепляется к станине токарного станка с пластиной под ней и звездообразной ручкой. Этот аксессуар следует устанавливать на любой токарный станок с отверстием в станине не менее дюйма с четвертью.Это один аксессуар для сбора пыли, а вот другой.

Это дефлектор стружки токарного станка, который Rockler продает отдельно. Он крепится прямо к стальной стойке системы пылеулавливания. У него есть гибкая стальная гусиная шея, которая позволяет разместить этот прозрачный дефлектор толщиной 0,25 дюйма там, где он вам нужен. Это поможет удерживать стружку и мусор, которые поднимаются вверх и ударяют вас по лицу, но также действует как щит, направляя этот мусор обратно в совок.

Возможно, вы думаете о добавлении этих двух принадлежностей к вашему токарному станку, но задаетесь вопросом: «Насколько хорошо они на самом деле работают?» Что ж, у меня на токарном станке между центрами установлена ​​заглушка из тополя, а система сбора пыли подключена к моему пылеуловителю.Сделаем несколько фишек и посмотрим, что получится. Здесь я начинаю черновую обработку заготовки на шпинделе, и стружка идет по большой канавке черновой канавки. Большинство из них не попадают в совок.

Это потому, что канавка обращена в сторону и не позволяет им, но дефлектор стружки не дает стружке летать на меня, что приятно. Вы можете видеть, что, когда я останавливаю токарный станок и выталкиваю стружку из канавки, совок втягивает их. Теперь у меня есть шероховатый шпиндель, и пора сменить инструменты.Я собираюсь использовать стандартный шпиндельный резец. Я просто сделаю несколько разрезов слева и справа.

Я не пытаюсь здесь делать ничего, кроме кучи мусора. Помогает то, что канавка канавки шпинделя обращена боком для этих пропилов. Конечно, здесь я делаю довольно агрессивные сокращения. Как видите, не все идет по желобу. Трудно получить хорошую точку обзора с камерой, чтобы действительно увидеть, сколько здесь снимается, а довольно много. Чем ближе вы поднесете совок к шпинделю и чем больше воздуха будет втягивать пылесборник, тем лучше будет работать желоб для улавливания крупной стружки и мусора.

Эти токарные инструменты с твердосплавными пластинами очень популярны в наши дни, поэтому давайте посмотрим, как с ними работает система пылеулавливания. Вернувшись к шпинделю, у меня есть скребок с плоским лезвием, и я просто проталкиваю его прямо. Без канавки на валу инструмента стружка просто рассыпается по сторонам и падает в совок. Я обнаружил, что по мере того, как шпиндель становится меньше, сбор стружки улучшается.

Вот, у меня круговой скребок, и я прорезаю изгиб на шпинделе.Как видите, большая часть стружки направляется прямо из инструмента в совок. Конечно, чем ближе вы находитесь к центру совка, откуда происходит всасывание, тем лучше будет работать совок. Когда токарная обработка закончена, мы также шлифуем шпиндели. Давайте посмотрим, насколько хорошо работает пылеуловитель при шлифовании.

Я собираюсь начать шлифование с выключенным пылесборником, чтобы увидеть, сколько пыли накапливается. Как нетрудно догадаться, это не займет много времени.Это действительно мелкая пыль, которая делает шлифование на токарном станке как минимум неприятным или даже вредным для вашего здоровья, а некоторые из них настолько мелкие, что мы их даже не видим. Теперь давайте попробуем это еще раз, очистив дефлектор для стружки и включив пылесборник. Вот убедительное доказательство того, почему сбор пыли на токарном станке действительно может помочь на этапе шлифования.

Пыль не накапливается на отражателе стружки или совке. Эти аксессуары также не заменяют хороший респиратор от пыли, но почему бы не контролировать и минимизировать количество пыли, насколько это возможно.Если вы вращаете более длинные шпиндели, такие как детали стульев или ножки стола, вам, вероятно, придется перемещать эти аксессуары вверх и вниз по станине токарного станка во время работы. Это может быть не очень удобно, но если вы поворачиваете более мелкие предметы, такие как ручки, ручки для мебели или пробки для бутылок, вам вообще не придется перемещать совок.

В любом случае, я думаю, что эти две насадки Dust RIGHT могут быть хорошим решением для более чистой токарной обработки шпинделя на вашем токарном станке. Я Крис Маршалл из журнала Woodworker’s Journal Magazine .Спасибо за просмотр.

Стенд для токарного станка

Ultimate | Популярный журнал Woodworking

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Создайте устойчивую, прочную и тяжелую стойку профессионального качества.

Хорошая стойка так же важна, как и хороший токарный станок.

Серьезная говядина. Двойная и тройная толщина фанеры 3/4 дюйма, плюс 120 фунтов.песка, обеспечьте достаточную массу для поглощения вибрации.

Как профессиональный токарь, я не могу достаточно подчеркнуть, насколько важно иметь устойчивую, прочную и тяжелую стойку, особенно для токарной обработки дежи.

Стабильная стойка.

Эта подставка отвечает всем этим требованиям и лучше многих стальных подставок, но при этом просто сделана из фанеры. У постройки собственного стенда есть еще одно важное преимущество: вы можете настроить его высоту.

Ножки расходятся в обоих направлениях.

Включение подставки подходящей высоты позволяет намного легче управлять своими инструментами, а также снижает утомляемость. Время сделать это!

Рис. Покомпонентное изображение

Рис. B Деталь ноги, вид с торца

Фиг. C Деталь ноги, вид спереди

Рис. D Деталь шарнира

Список вырезов

a) Размеры зависят от размера станка и вашего роста b) Три слоя фанеры балтийской березы 3/4 дюйма

c) Вырезать негабарит, затем обрезать

d) Две толщины фанеры балтийской березы 3/4 ″

e) Не наклоняйте верхнюю и нижнюю части передней направляющей

Изготовить детали

Сначала определите высоту и длину подставки (см. «Выбор подставки» ниже).Эта стойка предназначена для человека ростом около 5 футов 8 дюймов и для токарного станка длиной 28 дюймов с осью на 9 дюймов над основанием. (Я построил эту стойку для Vicmarc VL100.) При необходимости отрегулируйте список резки, чтобы он соответствовал вашему росту и размерам вашего токарного станка.

1. Склейте два листа фанеры балтийской березы 3/4 ″ лицом к лицу, чтобы сделать ножки. Используйте торсионные балки или другие большие уплотнители, чтобы сплющить фанеру и обеспечить равномерное давление.

Большая часть фанерных деталей состоит из двух частей, склеенных лицом к лицу.Отрежьте части для этих деталей немного большего размера (рис. A, детали A, D, E, F, G, H и J). Склейте их вместе ( фото 1 ).

2. Отрежьте угол 5 ° сверху и снизу каждой ножки. Этот угол создает поперечное смещение.

Обрежьте верхнюю внутреннюю часть (A) до окончательного размера. Приклейте кромочную ленту со всех четырех сторон (B и C, рис. A). Обрежьте кромку заподлицо с внутренней частью.

Двусторонние ножки — ключ к устойчивости основания (рис. B и C). Используйте столовую или циркулярную пилу, чтобы обрезать верхний и нижний концы ножек под углом 5 ° (, фото 2, ).Прежде чем отрезать каждую ногу, убедитесь, что эти углы наклонены одинаково, а не в противоположных направлениях. Разложите и обрежьте конусы на длинных сторонах ножек (, фото 3, ).

3. Используйте направляющую для пилы и дисковую пилу, чтобы сузить ножки.

Разрежьте направляющие (E, F и G) и полки (H и J) до окончательной ширины. Обрежьте кусочки по длине, обрезая их концы под углом 5 ° в противоположных направлениях. (Пока оставьте верхнюю полку очень длинной, чтобы вы могли при необходимости отрегулировать ее положение позже.) Кроме того, обрежьте передний и задний края полок, а также верхние края направляющих под углом 5 °.На нижней полке оставьте передний край квадратным. (Обратите внимание, что передняя нижняя направляющая не наклонена, чтобы соответствовать конусу ножек. Она отведена назад, чтобы вы не ударились о лодыжки.) Сделайте разделители для инструментов (N) и прикрепите их к верхней полке.

Система крепления

4. Просверлите отверстия под углом 5 ° для болтов, соединяющих подставку. Сделайте направляющие из многослойной фанеры, затем обрежьте их концы под углом 5 °. Временно соберите основание с помощью хомутов.

Чтобы сделать стыки, начните с разметки отверстий под болты в ножках (рис.C и D). Наклоните стол сверлильного станка на 5 °, вставьте сверло 3/8 ″ в патрон и просверлите отверстия (, фото 4, ). Используйте забор, чтобы все отверстия находились на одинаковом расстоянии от сужающихся краев ножек. Переустановите ограждение для отверстий передней нижней направляющей.

5. Просверлите направляющие через отверстия в стойках. Разберите основание.

Временно сожмите вместе ножки и все четыре направляющих. Используя ручную дрель и ту же коронку 3/8 ″, проденьте каждое отверстие под болт в соответствующую направляющую (, фото 5, ).Разберите основание. При необходимости просверлите эти отверстия глубже.

6. Вставьте то же сверло в направляющие. Используя скользящую фаску, перенесите угол фрезы на поверхность рельса. Это позволит вам найти точный центр отверстий для медных трубок, которые будут удерживать гайки.

Выложите отверстия для медных трубок, которые будут удерживать гайки, прямо из отверстий, которые вы только что просверлили. Сначала нарисуйте центральную линию через каждое отверстие. Вставьте бит 3/8 ″. Отрегулируйте скользящую фаску так, чтобы она была параллельна сверлу (каждое отверстие может наклоняться под немного другим углом).Поместите фаску рядом с центральной линией отверстия и проведите линию вниз по лицевой стороне направляющей (, фото 6, ). Отметьте центр отверстия для медной трубки на этой линии (рис. D).

7. Просверлите отверстия для медных трубок с помощью сверла Форстнера 7/8 ″. Точность важна для прочного соединения и легкой сборки.

Установите стол сверлильного станка на 90 ° и просверлите отверстия для медных трубок через направляющие, используя сверло Форстнера 7/8 дюйма ( Фото 7 ).

8. Вставьте медные трубки, сделанные из медной трубки, в отверстия.Просверлите концы направляющих и трубы, чтобы закончить соединение.

Отрежьте отрезки длиной 1-1 / 2 дюйма с внутренним диаметром 3/4 дюйма. медную трубку (P) и вбейте их в каждое отверстие ( Фото 8 ). Вставьте сверло 3/8 ″ обратно в сверло. Вставьте сверло в каждое отверстие под болт и просверлите ближнюю сторону каждой медной трубки.

Определение размера подставки

«Один размер подходит всем» не подходит для токарного стенда — его высота должна соответствовать вашему росту.

Чтобы рассчитать высоту подставки, вам понадобятся два измерения.Во-первых, если вы собираетесь использовать напольный коврик, встаньте на него. Согните руку в локте так, чтобы получился угол 90 °. Измерьте расстояние от пола до кончиков пальцев. Во-вторых, измерьте расстояние от центра шпинделя токарного станка до нижней части его основания. Вычтите это расстояние из высоты вашей руки — это идеальная высота для вашей стойки.

Длина станины зависит не только от длины токарного станка. Вам понадобится достаточно места на левом конце подставки, чтобы ваши ноги не упирались в ее ножку.Когда вы определяете размеры подставки, проведите воображаемую отвесную линию от торца патрона до пола. Оставьте около 10 дюймов между отвесом и внутренней стороной ножки.

Соберите стойку

Просверлите отверстия в верхних направляющих для шурупов, которыми крепится верх. Снова соедините ножки и все поручни вместе. Вставьте болт в каждое отверстие. Вставьте гайку в медную трубку, прижмите ее к болту отверткой с плоским лезвием и затяните болт.

Закрепите полки и ножки (K) шурупами с потайной головкой. Точное положение верхней полки будет зависеть от длины приводного ремня двигателя. Определив правильную высоту верхней полки, отрежьте ее до нужной длины. Чтобы закрепить верхнюю полку, отметьте ее положение, а затем переверните основание. Полка останется на месте, потому что ее концы сужаются. Проденьте винты через ножки в полку.

Прикрепите верх. Установите токарный станок на подставку. (Если у вашего токарного станка есть отдельный двигатель, поместите его на верхнюю полку примерно там, где он будет работать.Совместите шкив токарного станка со шкивом двигателя.) Отметьте монтажные отверстия токарного станка. Отметьте проходное отверстие для ремня (Рис. A). Прикрутите двигатель к креплению двигателя (M) и прикрепите крепление двигателя к верхней полке с помощью петель.

Снимите токарный станок и вырежьте отверстие для ремня. Предварительно просверлите отверстия под болты подвески, которыми станок будет крепиться к стойке. Установить подвесные болты и смонтировать токарный станок. Наконец, прикрутите заглушку держателя штанги (Q) и крючок для гаечного ключа. При желании нанесите финиш.

Особая благодарность Биллу Халлу из Norman, OK, который помог спроектировать мою оригинальную подставку более 20 лет назад — она ​​до сих пор остается в силе!

Список покупок

• Шестнадцать болтов с шестигранной головкой 3/8 ″ x 4 ″

• Шесть винтов с шестигранной головкой 1/4 ″ x 4-1 / 2 ″

• Шестнадцать плоских шайб 3/8 ″

• Шестнадцать шестигранных гаек 3/8 ″

• Четыре подвесных болта 1/4 ″ x 1-1 / 2 ″

• Десять плоских шайб 1/4 дюйма

• Четыре шестигранные гайки 1/4 ″

• Одна пара стыковых петель 2-1 / 2 ″

• Один кусок 3/4 ″ i.d. x 24 ″ медная труба

• Три листа фанеры из балтийской березы размером 3/4 ″ x 5 ’x 5’

• Два бд. футов древесины твердых пород

Рекомендации по продукту

Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине. Мы можем получать комиссию от продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

Руководство по деревообработке для начинающих — Проекты DIY — Ана Уайт

Вы хотите начать строить проекты, но не знаете, с чего начать? В этом руководстве я расскажу вам о необходимых инструментах и ​​основных шагах, которые мы предпринимаем для создания практически любого проекта.

Какие основные инструменты мне понадобятся для начала работы?

Вам понадобится всего около 150-200 долларов в инструментах, чтобы начать строительный проект. Это основы.

• 18 В Комбинированный комплект дрели и циркулярной пилы (не более 100 долларов США) с аккумулятором и зарядным устройством
• 16 футов или больше рулетка
• Угловой квадрат (7 «x 7») может быть металлическим или пластмассовым
• Защитные очки и средства защиты органов слуха
• Набор сверл , включая буровые коронки
• Зажимы для удержания доски во время резки

Вы можете построить практически любой проект, используя только эти инструменты с саморезами в качестве крепежа.

Выходя за рамки основ

Основные инструменты, указанные выше, необходимы практически каждому. Но по мере того, как вы создаете больше проектов, вы можете обнаружить, что хотите быстрее создавать проекты более высокого качества. В этом случае вам нужно будет приобрести еще несколько инструментов.

What Saw делает, что и почему?

Я регулярно использую три основные пилы — лобзик, циркулярную пилу и торцовочную пилу.

• Лобзик — Лобзиковые пилы — это пилы с небольшим лезвием, которое перемещается вверх и вниз (подобно движению ручной пилы) для резки дерева.Идеальное использование лобзика — выполнение криволинейных или небольших надрезов. Поскольку лезвие крепится только вверху, а нижняя часть лезвия свободна, полученный разрез может быть скошенным или шероховатым, поэтому он не идеален для выполнения прямых разрезов. Лобзиковые пилы, как правило, просты в использовании. Хорошее лезвие, подходящее для вашего материала, и прижимание древесины к дереву упростят резку.

• Циркулярная пила — Циркулярная пила является наиболее универсальной для выполнения прямых пропилов и наименее дорогой.Вы можете использовать циркулярную пилу, чтобы делать все, от резки фанерных панелей до поперечной резки 2х4. Я рекомендую вырезать поверх куска пенополистирола, чтобы ваша древесина полностью поддерживалась во время резки.

• Торцовочная пила — Торцовочная пила — это, по сути, циркулярная пила, встроенная в систему направляющих, чтобы помочь вам быстро и легко выполнять точные прямые, угловые или скошенные пропилы. Зачем тебе это? Потому что это быстрее, быстрее, проще и точнее, чем циркулярная пила.Обратной стороной является то, что вы не можете пилить древесину больше, чем дека торцовочной пилы (обычно около 12 дюймов), поэтому для резки фанерных панелей вам все равно понадобится дисковая пила.

Как прикрепить дерево? Какой тип застежки мне нужен?

Для начала вы можете прикрепить дерево с помощью шурупов и дрели. Но поскольку вы хотите создавать лучшие проекты с более точными соединениями, мы рекомендуем несколько систем крепления.

При простой обработке дерева вот что рекомендую для крепления —

• Сверло — Сверло, используемое для создания различных соединений, самым основным из которых является простой винт.При креплении проекта шурупами рекомендую саморезы со звездочкой. Длина винта, вообще говоря, должна быть примерно в два раза больше толщины верхней доски, минус около 1/4 дюйма, чтобы винт не проходил через вторую доску. Таким образом, если вы прикрепляете плату 1x к 1x, винт должен быть около 1-1 / 4 дюйма в длину. Конечно, если ваша вторая доска толще, вы можете использовать более длинный винт. Это всего лишь минимальная рекомендация.

• Брэд Нейлер — Так почему же Брэд Нейлер? По трем причинам — 1.Ногти Брэда легче спрятать, потому что отверстие для ногтей крошечное. 2. Брэд-гвозди намного быстрее и легче для неструктурных соединений. 3. Брэд-гвозди намного дешевле, чем шурупы или шурупы с отверстиями. Зачем использовать дорогую застежку, если подойдет более быстрая и дешевая застежка? Я рекомендую гвоздезабиватель 18 калибра, но не для использования в конструкционных швах — используйте его для таких вещей, как прикрепление задней стенки к книжной полке, создание рамы для картины, добавление отделки к консольному столу.

• Kreg Jig — Kreg Jig — это инструмент, который работает с вашим сверлом и может помочь вам прикрепить доски вместе со скрытым отверстием для шурупа.Это упрощает и делает более точным соединение структурных швов. Вы можете использовать его, чтобы соединить доски вплотную друг к другу (например, столешницы). Если вы хотите создавать лучшие проекты, Kreg Jig просто необходим.

Когда ввинчивать, а когда гвоздить?

По мере того, как вы приступите к работе над проектами, вы увидите, что можете использовать разные типы столярных изделий для разных целей. Вот три основных столярных изделия, которые мы используем в наших простых планах.

Вот пример того, как я обычно присоединяюсь к доскам, но это никогда не бывает правилом —

Я использую смесь этих трех разных типов соединений, всегда учитывая стоимость крепежа, прочность, необходимую для стыка, способ скрытия крепежа по отношению к отделке и здравый смысл.По мере того, как вы строите, вы разовьете чувство, когда вам следует использовать какой инструмент для сборки.

Этого набора инструментов и знаний должно хватить, чтобы вы смогли построить практически любой проект, необходимый для вашего дома.

Что еще мне нужно?

Вам понадобится еще несколько ручных инструментов, которые помогут вам в процессе сборки —

Основные ручные инструменты помогут вам на протяжении сборки

• Рулетка — вы будете использовать рулетку, чтобы отмечать порезы, а также для разметки сборки.Я предпочитаю ленту меньшего размера (16 футов — это все, что вам нужно для строительных проектов), но вы можете купить более длинную, если это ваша единственная рулетка в вашем доме.

• Speed ​​Square — Скоростные квадраты очень удобны. Если вы режете лобзиком или циркулярной пилой, вы можете использовать квадрат скорости, чтобы провести им линию, перпендикулярную краю доски. Вы также можете прижать угольник к дереву и использовать его в качестве направляющей, проводя пилой вдоль него во время резки.При строительстве квадрат скорости можно использовать для прикрепления досок квадратом друг к другу.

• Зажимы — Вам понадобятся как минимум два зажима, чтобы прикрепить доски к столешнице при резке и сборке. Убедитесь, что зажимы достаточно большие, чтобы соответствовать вашему проекту и рабочему столу — 6 дюймов кажутся подходящими размерами для стандартной столешницы.

• Защитные очки и средства защиты слуха — Вы будете работать лучше, и строительство будет намного веселее, если вы будете в безопасности.Надевайте средства защиты глаз и ушей и будьте осторожны — электроинструменты могут быть опасны при неправильном использовании, а травмы того не стоят.

• Орбитальная шлифовальная машина — Завершающий проект делает ОГРОМНУЮ сделку в окончательном виде вашего проекта. Я использую орбитальную шлифовальную машинку для шлифования своих проектов.

Какую древесину использовать?

В магазине товаров для дома попросите «белую» доску, которую иногда называют сосной обыкновенной . Я рекомендую начать с этой породы дерева, потому что она очень недорогая и ее легко резать, просверливать или прибивать гвоздями.По мере прохождения вы можете становиться более разборчивыми в отношении своей древесины, но сейчас речь идет о простых, недорогих и минимальных инструментах.

Это может немного сбить с толку при выборе древесины, потому что название размера древесины не соответствует фактическому размеру древесины для готовых строганных пиломатериалов. Всегда дважды проверяйте размеры своих пиломатериалов, но вот таблица ожидаемых размеров древесины, используемая на этом веб-сайте:

Одна вещь, которую мы должны обсудить при использовании натуральной древесины (особенно мягкой), — это усадка.Дерево (особенно мягкое) дает усадку, это натуральный материал. Это не пластик. Если вы покупаете высушенную в печи древесину и живете в сухом климате или проект находится в помещении, просто принесите древесину в комнату, в которой она будет находиться, и дайте ей акклиматизироваться в течение дня или двух. Тогда приступайте к строительству. В таком проекте, как выступы за десять долларов, вам не придется так сильно беспокоиться об усадке древесины. По мере того, как вы беретесь за более крупные проекты, это становится все более важным фактором, и тогда вы начинаете думать об использовании фанеры, потому что она более устойчива.

Фанера и лист хорошего качества

Мы не рекомендуем фанеру для первого проекта, потому что для использования ее необходимо надрезать по ширине, но в конечном итоге вы захотите начать ее использовать. Почему? Обычно это дешевле, чем 1x доски, вы можете получить более широкую ширину (например, 16 дюймов в ширину), и она ведет себя лучше (без усадки, коробления, скручивания, деформации и т. Д.).

Фанера и листовые изделия, как правило, оправдывают свое название. Фанера толщиной 3/4 дюйма имеет толщину 3/4 дюйма.

При работе с фанерой с полки выходят три основных размера —

Фанера толщиной 3/4 дюйма может быть заменена на доски 1x (так как обе имеют толщину 3/4 дюйма).Вам нужно будет, чтобы ваш строительный магазин разорвал фанеру (разрезав ее по длине или по длине) на полосы желаемой ширины. Хотя вы, вероятно, не стали бы делать это для изготовления досок меньшего размера, это очень удобно, когда вам нужна доска шире 1×12 (например, полки глубиной 16 дюймов).

Создание рабочего места

Наличие специального рабочего места изменит все в строительстве. Это как готовить без кухни. Вам нужно место для строительства и хранения ваших инструментов.

Вот моя рекомендация по поводу простого и эффективного рабочего места, подходящего по размеру для большинства проектов.

Фото и сборка: TheresaLynn

Советы по деревообработке для начинающих

Итак, это основные инструменты и материалы, и вот еще несколько советов для новичков:

• Всегда находите хорошие прямые доски. Посмотрите на доску, как на стрелу на луке, чтобы определить, прямая доска или нет.

• При резке помните, что пильный диск удаляет материал с дерева (опилки).Это пильное полотно называется пропилом . Вам нужно будет продумать, как вы размечаете свои доски и на какой стороне линии вы разрезаете доски, чтобы получить точные пропилы.

• При использовании гвоздезабивателя держите руки в чистоте. Гвозди могут вылететь в сторону, особенно если попали в узел.

• Всегда обрезайте фабричный конец доски перед тем, как приступить к окончательной резке, так как нет гарантии, что фабричный конец будет квадратным.

• Клей для дерева необходим при использовании гвоздей или скоб.Но будьте осторожны, чтобы не просрочить, так как древесина не будет так же окрашиваться, если на нее будет нанесен клей.

• Зажмите все, когда сомневаетесь. Если вы нервничаете из-за резания, зажмите его. Если вы не решаетесь забивать гвоздь, зажмите его.

• При резке закрепляйте только одну сторону доски и позволяйте другой стороне свободно плавать, чтобы избежать защемления пильного диска и раскряжевки пилы.

• Найдите время, чтобы познакомиться со своими инструментами, их использованием и функциями безопасности.

• Никогда не режьте небольшой кусок, если ваша рука должна находиться слишком близко к пильному диску. Вместо этого отрежьте маленький кусок от большего.

• Проверьте свой проект на квадратность, найдя в нем область, которая должна быть прямоугольной. Измерьте от противоположных диагоналей, чтобы получить два разных диагональных измерения. Если проект квадратный, диагонали совпадут. Если не квадрат, соедините более длинные диагональные концы вместе и еще раз проверьте обе диагонали, пока они не будут квадратными.

Несколько замечаний по безопасности

• Электроинструменты мощные. Если пильный диск заедает, он отбрасывает пилу назад. Если сверло заедает, крутящий момент сверла может привести к его перекручиванию на вас. Привязка столовой пилы может заставить доску с силой оттолкнуться. Электроинструменты могут поранить вас за пределами лезвия или бит.

• Зажмите все, чтобы предотвратить переменные при резке и строительстве

• Всегда держите руки подальше от пильных полотен и наконечников гвоздезабивателя

• Извлеките батареи или отключите от сети при замене бит, пильных полотен или регулировочных инструментов

• Подождите, пока пильный диск перестанет вращаться, чтобы снять пилу

• Не работайте в отвлекающем помещении

• Используйте соответствующее защитное оборудование

• Всегда читайте руководства по инструментам и узнавайте свой конкретный инструмент перед использованием

• Никогда не используйте инструмент не предназначенным для него способом

• Используйте здравый смысл — если вам кажется, что это небезопасно, то, вероятно, это не так.Не делай этого — рисковать не стоит

Выбор вашего первого деревообрабатывающего проекта

Выберите недорогой проект, не требующий большого количества инструментов, разрезов или ступенек. Избегайте пока всего, что связано с фанерой, отверстиями для карманов, ящиками, дверцами; в основном что-нибудь большое или с подвижными частями

У нас есть масса начальных проектов, но могу ли я порекомендовать этот — The Ten Dollar Ledges — он универсален и поможет вам начать с чего-то полезного.

Следующие проекты

После того, как вы закончите свой первый проект, попробуйте заняться еще несколькими небольшими проектами.На этом этапе делайте проекты небольшими, без углов, без дверей, без ящиков, все из материала 1x. У вас будет много времени для работы над более крупными и сложными проектами, и вы сможете создавать довольно удивительные вещи, используя инструменты и навыки для начинающих. Вот несколько примеров —

На изображении выше: консоль Easy Rustic, вешалка для одежды из поддонов, вешалка для тарелок Easy Wall

После того, как вы овладеете базовыми навыками и почувствуете уверенность в использовании электроинструментов, пора переходить к нескольким более крупным проектам и еще парочке инструментов.

Проект

: Создание исполнительной спин-вершины — Деревообработка | Блог | Видео | Планы

Вращающаяся головка для руководителей — это элегантное и функциональное произведение искусства, которое может поместиться на столе такого особенного человека в вашей жизни. В этом проекте есть два элемента: основание или подставка и вращающаяся головка, которая находится в основании, когда она не используется. Обе части выточены из одной деревянной заготовки. В примере, показанном в этой статье, я использовал мексиканский кингвуд, но подойдет любое дерево с выраженной текстурой, так как волокна, идущие от основания к верху, будут совпадать.

Отверстие, просверленное в верхней части основания, позволяет спин-волчку опираться ручкой вверх или вниз. Моя цель — чтобы основание в любом случае надежно удерживало верх. Это хороший проект для начинающих токарных станков, которые хотят попрактиковаться в токарной обработке шпинделей, включая сверление на токарном станке.

Выбор дерева

Вы можете превратить этот проект из любого куска хорошо выдержанного или высушенного в печи дерева. Бланк, использованный в этой статье, имел размер 2 дюйма (5 см) квадрат на 4 дюйма (10 см) в длину.Основание останется сплошным с просверленным отверстием 3/8 ″ (10 мм) для ручки или стержня волчка. Если вы используете пиломатериалы, высушенные на воздухе, будьте осторожны при выборе древесины, которая не достигла равновесия с содержанием влаги в вашем районе. Лучшее руководство — это ваш собственный опыт выбора дерева, которое, как вы можете быть уверены, не потрескается после того, как вы завершите проект.

Поверните волчок

Удерживая заготовку в патроне, сформируйте шип на конце задней бабки.

Начните с установки заготовки между центрами и обточки. Диаметр точеной заготовки около 2 дюймов. Секция, которая станет волчком, имеет длину 1-5 / 8 ″ (41 мм), а длина базовой заготовки — 2-3 / 8 ″ (6 см). Поверните неглубокую канавку с помощью узкого отрезного инструмента, чтобы указать, где основание будет отделено от волчка.

Затем отделите основание или нижнюю часть.

Пока заготовка все еще установлена ​​между центрами, сформируйте втулку или шип на конце вращающейся вершины заготовки, затем установите заготовку в четырехкулачковый патрон.Более короткая секция, ближайшая к передней бабке, станет спиннингом.

Меньшая часть, остающаяся в патроне, будет спиннингом.

Сформируйте шип на противоположном конце для последующей установки основания; Я использую точечный инструмент для этой работы, но вы также можете использовать инструмент для долбления шпинделя или отрезной инструмент. С помощью тонкого отрезного инструмента отделите основную заготовку.

Поверните вершину на угол. Автор начинает с канавки шпинделя, а затем использует косую черту для чистовой обработки.

Начиная с остроконечного конца вращающейся вершины, используйте канавку для шпинделя, чтобы удалить дерево и придать форму углу вершины.Стружка, выходящая из канавки шпинделя, показывает, какая часть лезвия выполняет резку. Чтобы безопасно начать резку, начните с закрытой канавки (повернутой к положению «3 часа»), скос выровнен в направлении реза и инструмент удерживается горизонтально. После начала резки канавку можно открыть на 45 °, что является более эффективным углом резания.

При выполнении последнего прохода косым долотом образуется конус древесных отходов, который исчезнет после завершения пропила.

Последний проход делаю косым зубилом.Вы можете предпочесть использовать только шпиндель, канавку для деталей или какой-либо другой инструмент, который лучше всего подходит для вас. Какой бы инструмент вы ни выбрали на любом этапе этого проекта, это, безусловно, личное предпочтение.

Угол наклона волчка 130 ° обеспечивает надежную работу.

В процессе написания этой статьи я довел до завершения несколько других топ-менеджеров. Я использовал разные породы дерева и экспериментировал с формой волчка. Угол наклона моей первой вершины составлял 140 °; это оказалось слишком поверхностным.Крутится, только не очень хорошо. В последующих попытках я делал острие круче, около 130 °, и было намного легче вращать вершину.

Автор шлифует угловую головку до 1000 зерен, затем покрывает фрикционной полировкой.

Я шлифую и наношу чистовую обработку на вращающуюся головку на трех этапах процесса: во-первых, после того, как я сформировал угол вершины; два, после того, как я сформирую плоскую вершину волчка; и в-третьих, после того, как я сформирую ручку или стержень волчка. Я шлифую каждую секцию абразивом зернистостью 1000.Используя небольшой кусок магазинного полотенца, нанесите полироль для трения при выключенном токарном станке.

Шлифование и чистовая обработка на ходу обеспечивают достаточную опору для заготовки.

Затем отполируйте сухой кусок бумажного полотенца на токарном станке со скоростью 500 об / мин. Другой вариант — отполировать деталь с токарного станка с помощью полировального круга. Важное правило — никогда не использовать ткань вокруг токарного станка, так как ткань, обернутая вокруг пальца, может привести к серьезным травмам, если ткань зацепится за прядильное дерево.

Маленькая чаша для долбления с коротким скосом хорошо подходит для удаления излишков древесины в труднодоступных местах.

Мой любимый инструмент для удаления древесины в труднодоступных местах — долото в чаше 1/4 дюйма (6 мм) с коротким скосом и углом при вершине 50 °. Я обнаружил, что использование небольшой выемки для чаши помогает гасить вибрацию. Переверните, отшлифуйте и закончите плоскую верхнюю часть верхней части.

Небольшое наклонное долото уменьшает диаметр штока, сохраняя при этом поддержку скоса. Инструмент слегка наклонен, надрез делается коротким острием.Использование скребка на тонком штоке приведет к вибрации и плохой поверхности.

Ричард Раффан в своем DVD, Turning Toys with Richard Raffan (Taunton Press, 2014), говорит: «Это не проект для скребков или скребков; волчки требуют нарезки ломтиками ». Я согласен. Небольшое косое зубило хорошо подходит для того, чтобы дотянуться до ручки вершины и сделать необходимые надрезы со скосом. Поверните ручку на диаметр чуть меньше 3/8 ″, чтобы она вошла в отверстие, которое вы просверлите в базовой части.Отшлифуйте и нанесите финиш на ручку.

Автор использует косое долото, чтобы сделать небольшие V-образные надрезы до тех пор, пока верхняя часть не отделится.

Отделите спин-волчок на конце ручки. Я использую косое долото, делаю V-образный надрез длинным концом вниз. Увеличивайте размер разреза, пока волчок не упадет. Место на конце верхней ручки, где она была прикреплена, можно отшлифовать и обработать на токарном станке. Поверните базу

Просверлите основание с помощью сверла 3/8 дюйма, достаточно глубоко, чтобы ручка спин-вершины могла полностью войти внутрь.

Когда основная часть надежно закреплена в патроне, начните с просверливания отверстия 3/8 ″ в верхней части основания. Перед сверлением я делаю небольшую выемку на конце заготовки в центре. Это помогает предотвратить блуждание сверла. Я использую косое долото в ориентации соскабливания (плоское на его стороне), но вы можете использовать любой инструмент с квадратным углом: инструмент для зачистки или отрезки, скребок или скребок с квадратным концом.

Просверливание отверстия на ранней стадии этого процесса позволяет мне периодически проверять, подходит ли волчок к отверстию в основании.Окончательная посадка между верхом и основанием должна быть надежной, без поперечных движений.

Отметки белым карандашом на основании соответствуют профилю волчка.

На плоской вершине верхней части я сделал несколько ступенек или возвышений, включая небольшую бусинку у основания стержня волчка. Верх основы обведен белым карандашом, чтобы соответствовать профилю этой части верха. Цель состоит в том, чтобы отклонить соответствующие уровни в основании, чтобы верхняя часть хорошо сидела на нем.

Начните формировать выемку с выемки чаши.

Я удаляю большую часть дерева из выемки в верхней части основания с помощью долота для чаши. Обратите внимание на фотографии, что я режу по направлению к центру выемки — древесину без опоры, потому что это конечная зернистость. Хотя качество отделки удовлетворительное, я улучшу его и доработаю «ступеньки» профиля с помощью косой стамески (Фото 15) . Очень важно представить перекос горизонтально в ориентации соскабливания. Есть золотая середина между безопасным удалением древесины и неприятным уловом.Делайте легкие пассы, чтобы прочувствовать это. Это также помогает удалить заусенцы с перекоса с помощью алмазного хлыста, так как это приводит к более качественной поверхности и менее агрессивному царапанию в плотной древесине.

Затем переключитесь на перекос, представленный на его стороне, чтобы уточнить форму в соответствии с профилем волчка.

По мере продвижения я периодически измеряю каждый ступенчатый элемент сверху штангенциркулем. Эти размеры аккуратно перенесены на углубление в верхней части основания. Маркировка штангенциркулем лишь приблизительно соответствует окончательной подгонке; Важно остановить токарный станок и вставить верхнюю часть в углубление, чтобы проверить свой прогресс.Делайте это до тех пор, пока верх и основание не будут идеально совпадать.

Наблюдая за тем, как вращается волчок, вставленный в основание, вы можете составить представление о том, каким должен быть общий дизайн. В данном случае автор добавил две бусинки внизу основы.

Когда верхняя часть удерживается в основании, вы можете увидеть, как волчок становится частью общей конструкции. Он немного гордо сидит на вершине основания. Эта особенность позволяет легко снимать верх. С помощью инструмента для бисероплетения формирую две бусинки внизу основы.Внешний диаметр волчка образует еще одну бусину, которая соединяется с двумя бусинками на основании.

Отделка и чистовая обработка дна

Отделите базу.

Следующий шаг — отрезать готовую базу. Используя только что заточенный тонкий инструмент для пробора, я немного подрезал основу. С помощью острого инструмента и медленного хода моя цель — создать как можно более чистую поверхность. Это поможет свести к минимуму любую очистку при обратном зажиме основания на следующем этапе.

Зажимной патрон для установки основания в обратном направлении.Обратите внимание на изготовленный на заказ деревянный живой центр, который не повредит заготовку.

Вот установка для защелкивания основания, чтобы закончить поворот его дна. При обратном патроне используется небольшой кусок дерева для фрикционного привода. На фрикционном приводе образуется короткий шип, который плотно прилегает к выемке в верхней части основания. Закрепите основание на зажимном патроне с помощью задней бабки, затем отверните все следы инструмента на дне с помощью канавки.

Короткий шип сформирован в блоке для отходов, чтобы принять выемку в верхней части основания.Автор использует точечный инструмент, чтобы добавить декоративные линии внизу.

Отшлифуйте и обработайте открытую поверхность в нижней части основания. Точечный инструмент позволяет легко добавлять декоративные канавки. Небольшую площадь, покрытую живым центром, можно обработать и на токарном станке. Я шлифую эту область с помощью шлифовальной тарелки размером 1 дюйм (25 мм), вставленной в сверлильный пресс или шлифовальный станок. На этом последнем шаге проект завершен.

Альтернативы

Этот топ и другие небольшие проекты, не требующие больших вложений в древесину или время, могут быть хорошим способом изучить варианты дизайна.Поворот второй столешницы такой же формы, но из другой породы дерева, может выглядеть совершенно иначе. Другой вариант — создать коробку с крышкой, в которой волчок служит крышкой. Получайте удовольствие, превращая свой собственный топ-менеджер.

Сэм Анджело начал токарную обработку дерева в 1988 году на одолженном токарном станке. Первоначально он ремонтировал детали мебели для своего реставрационного бизнеса; затем его интересы расширились до сосудов с крышками, полых форм и декоративных элементов. В любимых проектах Сэма используются вырезанные вручную нити.Он продолжает ежедневно работать в своем магазине в Вайоминге и выпускать обучающие видео для своего канала YouTube: wyomingwoodturner. Посмотрите примеры работ Сэма и контактную информацию на сайтах wyomingwoodturner.com и samangelo.com.

PLAYmake 4-в-1 Инструмент Woodshop Carpentry Cool | Ух ты! Подарки | Другое

PLAYmake 4-в-1 Инструмент Woodshop Carpentry Cool | Ух ты! Подарки | Другое | HearthSong

перейти к содержанию
Перейти в меню навигации

Расчетное время доставки не распространяется на персонализированные, большие или тяжелые предметы (более 20 фунтов.), которые требуют специальной доставки, товары, отправленные напрямую от производителя, или товары, отсутствующие на складе.

Оценка доставки применима только к прилегающей территории США. Суббота, воскресенье и государственные праздники не считаются рабочими днями для этих расчетных дней доставки.

• Сочетание лобзика, токарного станка, сверлильного станка и шлифовального станка пробуждает у детей интерес к столярным работам
• Творческий способ для детей развивать математические и инженерные навыки
• Также включает в себя практические деревянные дюбеля, четыре образца древесины, блок питания и книгу проектов класса делюкс
• Включает защитные очки и встроенные защитные приспособления для защиты.
• Отличное соединение для детей и родителей!
• Возраст от 8 лет и старше.

Молодые плотники могут создавать настоящие изделия из дерева с этим столярным инструментом 4-в-1 Woodshop! Этот полностью безопасный рабочий инструмент сочетает в себе лобзик, токарный станок, сверлильный станок и шлифовальный станок — это отличный способ для детей создавать, создавать, строить и иным образом открывать для себя навыки, которые могут стать источником постоянного удовольствия на всю жизнь и ценных ручных навыков, таких как токарная обработка , пиление, сверление и шлифование. Этот детский инструмент содержит множество встроенных функций безопасности, которые защищают детей от травм.В комплекте защитные очки. Обратите внимание: инструмент PLAYmake Woodshop Tool предназначен для подключения к любой системе строительных блоков.

Этот набор для развития навыков плотницких работ также включает в себя практические деревянные дюбеля, образцы древесины, блок питания и книгу проектов класса люкс, чтобы получить творческий поток! По мере того как наш мир все больше и больше обращается к технологиям, ручные навыки становятся все более удовлетворительными, а мыслительные процессы, необходимые для плотницких работ, прекрасно сочетаются с математическими и инженерными навыками.

⚠ ПРЕДУПРЕЖДЕНИЕ : сверление, пиление, шлифование или механическая обработка изделий из дерева может подвергнуть вас воздействию древесной пыли — вещества, которое, как известно в штате Калифорния, вызывает рак.Избегайте вдыхания древесной пыли, используйте респиратор или другие средства индивидуальной защиты. Для получения дополнительной информации перейдите на страницу P65Warnings.ca.gov/wood

.
.

Недавно просмотренные и рекомендации

Покупатель, который купил этот товар, также купил …

Чтобы пообщаться с представителем, заполните форму ниже и нажмите «Чат».Хотя требуются только ваше имя и адрес электронной почты, мы сможем лучше обслужить вас, если вы предоставите свой номер телефона.
