Торцовочная пила по дереву из циркулярки своими руками

Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.

Изготовление инструмента из ручной циркулярной пилы

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

Самодельный верстак – основа для удобной работы

Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.

Для изготовления верстака необходимо проделать следующие операции:

  • Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
  • Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
  • Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
  • Устанавливают оборудование для обрезки торцов.

Поскольку в домашних условиях качественно сделать поворотное устройство сложно, то его берут уже готовое.

Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.

Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.

Для комфортной работы рекомендуется подключить систему плавного запуска. Она позволит снизить нагрузку на конструкцию при стартовом рывке и регулировать количество оборотов.

Самодельная пила из углошлифовальной машины

Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.

Порядок изготовления следующий:

  • Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
  • К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки.
  • Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
  • Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
  • Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.

Собрать самостоятельно торцовочную пилу из циркулярки, болгарки по силам каждому домашнему умельцу. При этом в процессе реализации предложенных идей открываются большие перспективы для творческого потенциала по улучшению имеющейся конструкции.

Торцевая пила по дереву — виды, какая лучше, как выбрать, как сделать своими руками из болгарки, ручной циркулярки, как настроить, ремонт + фото и видео

Автор Сергей Матвеев На чтение 17 мин. Просмотров 1.4k. Опубликовано

Широкое применение при больших объёмах работ с досками, брусками и другими пиломатериалами из дерева или композитных материалов на основе древесины, находят торцевые пилы. Они представляют собой, установленные на плоской, горизонтальной станине устройства с электрическим приводом для поперечного разрезания длинного пиломатериала. Несмотря на наличие станины, такое оборудование не является стационарным, поскольку может устанавливаться в любом месте, перевозиться или переноситься туда, где необходимо выполнять распил.

Какое назначение у этого инструмента и как он устроен

Устройство, предназначенное для поперечного распиливания деревянных заготовок под различным углом, называется торцевой (торцовочной) пилой. Часто такой инструмент ещё называют электрическим стуслом, по аналогии с плотницким приспособлением в форме лотка для отрезания досок под определённым наклоном. Конструкция такой пилы позволяет выполнять рез, меняя как вертикальный, так и горизонтальный угол пильного диска.

Отрезать длинную заготовку можно, меняя вертикальный и горизонтальный угол

Функциональные возможности торцовочной пилы позволяют применять её в деревообработке, там, где требуется точная стыковка торцами двух элементов изделия или конструкции. Именно для обеспечения точности распила и требуется станина, которая может иметь ножки или устанавливаться на стол. Такие работы часто необходимы для следующих целей:

  • изготовления декоративных рамок;
  • обналичивания дверных луток;
  • устройства плинтусов;
  • сооружения деревянных строительных конструкций при возведении домов и вспомогательных построек;
  • отделочных работ вагонкой или пластиковыми панелями, а также укладки деревянного, паркетного пола или ламината.

При установке на таком оборудовании определённого типа дисков, можно резать лёгкий металлический или пластиковый профиль и трубы. При необходимости торцовочной пилой можно даже выбирать толщу древесины, устраивая пазы, которые часто используются для изготовления оконных или дверных рам и луток.

Такие работы часто выполняют при изготовлении оконных рам

Несмотря на основательный внешний вид, и то, что такие пилы называют часто станками, вес их невелик (около 18 кг) и они могут стать отличным инструментом для домашней или дачной мастерской.

Части механизма

Все торцовочные пилы имеют несложную конструкцию в основном похожую для разных типов этого инструмента. Основными их элементами являются:

Основные элементы конструкции торцевой пилы

На столе инструмента по месту реза предусмотрена специальная вставка, в виде углубления лоткового типа позволяющая пильному диску до конца прорезать заготовку, делая аккуратный разрез. На станине нанесена шкала, для поворота стола в обе стороны на определённый угол. В нужном положении стол крепится винтовым зажимом. Пильный диск инструмента защищён специальным прозрачным кожухом, что даёт возможность мастеру хорошо видеть место распила. Для удобства многие модели торцовочных пил оборудованы лазерным указателем, показывающим, в каком месте будет произведён разрез и подсветкой стола.

Более подробно разобраться с конструкцией торцовочной пилы, назначением основных её узлов, а также посмотреть, как они используются в работе, можно на следующем видео.

Конструкция и принцип работы торцовочной пилы — видео

Разновидности торцевых пил по дереву

Современный рынок электроинструментов может предложить большой выбор самых различных моделей торцовочных пил, которые могут отличаться между собой следующими параметрами и особенностями конструкции:

  • типом и мощностью двигателя, а также его расположением;
  • типом редуктора, передающего крутящий момент от вала двигателя пильному диску;
  • наличием электронной системы, которая нужна для поддержания скорости вращения диска при врезании его в толщу материала заготовки;
  • наличием системы протяжки, позволяющей придавать пильному диску горизонтальный ход, что обеспечивает распил широких заготовок;Протяжка позволяет маятнику с диском перемещаться в горизонтальном направлении вдоль прореза,обеспечивая торцевание широких пиломатериалов
  • типоразмером применяемых дисков.

Пилы торцовочные оснащаются тремя видами двигателей:

  • асинхронными;
  • коллекторными;
  • вентильными.

Электродвигатели асинхронного типа надёжны, экономичны и работают не создавая особого шума. Их недостатком является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие двигатели редко используются в маятниковых пилах.

Двигатели коллекторного типа имеют более компактные размеры и меньший вес. Они могут развивать скорость до 5–10 тысяч оборотов в минуту, но при работе щётки коллектора создают определённый уровень шума. Такой двигатель нуждается в периодическом обслуживании, состоящем в замене щёток, но несмотря на это, он применяется в большинстве моделей торцовочных пил.

Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые лучшие качества асинхронного и коллекторного двигателей. Вместо щёточного узла, они имеют электронный блок, позволяющий достигать большой скорости вращения вала двигателя. Но такие моторы стоят достаточно дорого, и используются лишь на высококачественных торцовочных пилах высшего ценового сегмента.

По типу применяемого редуктора маятниковые пилы могут быть с ременной или зубчатой передачей. Безусловно, шестерни обеспечивают более надёжное сцепление и лучшую передачу крутящего момента. Но они создают дополнительный шум при работе, а при выходе из строя редуктора зубчатого типа. потребуется непростой ремонт в специализированном сервисе. В то же время ремень можно легко заменить самостоятельно, и работает он практически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.

Очень важно для получения качественного распила, особенно твёрдых пород древесины и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Именно для этого в большинстве современных торцовочных пил предусмотрен специальный электронный блок. Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

  • для обеспечения плавного пуска двигателя;
  • для его торможения при отключении мотора;
  • для различных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.

Наличие электроники в разных моделях придаёт им дополнительные преимущества, но и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем более удобно на нём работать.

Всё большей популярность в последнее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют перемещать пильный диск, чтобы произвести качественный ровный распил широкого материала.

Различаются маятниковые пилы также по размерам и типам используемых пильных дисков. Основными параметрами режущего элемента пилы являются:

  • посадочный диаметр;
  • наружный диаметр;
  • число зубьев — чем оно больше, тем более качественным получится разрез;
  • толщина диска;
  • максимальная скорость вращения.

Все эти параметры нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (например, из ламината) потребуется диск с большим числом зубьев.

Использовать для конкретных моделей торцевых пил можно лишь определенных размеров диск, на которые рассчитан инструмент

Как выбрать настольный инструмент для дома

Чтобы правильно выбрать торцовочную пилу, нужно хорошо представлять для производства каких работ вы её собираетесь использовать. Здесь имеет значение и материал распиливания, и его плотность, и толщина. От этого зависит с какими параметрами инструмент вам подойдёт больше всего. На какие же критерии, прежде всего, следует обращать внимание при выборе торцовочной пилы?

Мощность двигателя и размер диска

Оба эти параметра взаимосвязаны. Под двигатель определённой мощности следует использовать лишь конкретных размеров диск. Сегодня на рынке можно встретить торцевые пилы мощностью от 800 до 2500 Вт. Наиболее востребован инструмент с двигателями на 1,6–1,8 квт, потому что такой мощности пилы будет достаточно и для домашней мастерской, и для ведения мелкого бизнеса, связанного с деревообработкой. Более мощные пилы относятся уже к разряду профессиональных, и будут вполне уместны при больших объёмах работ по распиловке лесоматериала.

Чем больше мощность инструмента, тем большего диаметра диск можно использовать, естественно, подходящий по диаметру посадочного отверстия. Для домашних целей, если не планируется большой объём распиловочных работ, оптимальным вариантом будет пильный диск диаметром 200–215 мм, для профессионального использования нужно покупать инструмент, предназначенный под диски от 250 мм в диаметре.

Параметры пропила дерева

Главным показателем, характеризующим пропил, является его ширина, которая напрямую зависит от толщины диска. Для лесоматериалов ценных пород лучше выбирать более тонкие диски, чтобы не расходовать понапрасну дорогую древесину на опилки. Такие диски быстрее изнашиваются, чем толстые, которые обладают значительно большим ресурсом.

На чистоту пропила оказывает влияние количество зубьев на диске, оно может находиться в пределах от 8–10, до 80–90. Чем больше на диске зубьев, тем более чистым и качественным получается пропил.

Число оборотов

Важным параметром, характеризующим работу торцевой пилы, является число оборотов пильного диска. Современные торцовочные пилы выпускаются со скоростью вращения режущего инструмента от 3200 до 6 тыс. об/мин. Только работая на высоких скоростях вращения диска можно обеспечить чистый гладкий распил без отщепления волокон и сколов пиломатериала. Поэтому в дорогих профессиональных моделях самых известных брендов этот показатель не бывает меньше 4–5 тысяч об/мин.

Тип двигателя

Наиболее практичным и доступным по цене вариантом является торцевая пила с коллекторным двигателем. Такой мотор обеспечит достаточное количество оборотов диска в минуту, не утяжеляя всего инструмента. Ведь в большинстве случаев торцовочные пилы должны иметь возможность переноситься ближе к месту, где производятся строительные или отделочные работы. Маятниковая пила с асинхронным двигателем может пригодиться для домашней мастерской. Она имеет большие габариты, и лучше всего её установить стационарно на специально изготовленный верстак.

Она имеет большие габариты и более тяжелый вес, за счет веса и размеров самого двигателя

Вид передачи

Чтобы не иметь хлопот с необходимостью обеспечивать частую смазку шестерёнок редуктора и следить за состоянием подшипников, лучше всего приобретать распиловочный инструмент с ременной передачей. Он будет более бесшумно работать, а при выходе из строя (разрыве ремня или его растяжении) достаточно будет просто снять чехол редуктора и заменить ремень.

Ременная передача укрыта под специальным съёмным кожухом

Конструкция поворотного приспособления

Одним из определяющих критериев, которые следует учитывать при выборе торцовочных пил является возможность распила заготовок под разными углами. Для этого в конструкции инструмента имеется поворотный стол, обеспечивающий задание необходимого наклона распила в вертикальной плоскости, а также механизм поворота режущей головки инструмента, для придания нужного наклона пильному диску в горизонтальной плоскости. В продаже имеются пилы различных конструкций поворотной системы:

  • без поворота пильного диска;
  • с поворотом вправо на угол 45–50o;
  • с поворотом диска влево и вправо.

Возможности обеспечения поворота режущей головки зависят от расположения электродвигателя на маятнике инструмента. Покупая торцевую пилу с возможностью регулировки и вертикального, и горизонтального углов распила, вы приобретаете более функциональное устройство, которое всегда может пригодиться при любых работах по деревообработке.

Системы безопасности и дополнительные функции

Выбирая торцовочную пилу, следует обращать внимание на некоторые нюансы её конструкции, обеспечивающие безопасность и удобство проведения распиловочных работ, а именно наличие таких элементов и узлов, как:

  • электронной системы плавного пуска и торможения, а также системы, обеспечивающей стабилизацию скорости вращения диска под нагрузкой;
  • защитного прозрачного кожуха;
  • механизма протяжки режущей головки инструмента;
  • удлинителя стола, со специальными, выдвигающимися по направляющим опорами, для более надёжного закрепления заготовки;
  • подсветки рабочей зоны, если выполнять распил предполагается в помещениях с плохой освещённостью;
  • лазерного наведения, для обеспечения точного распила по намеченной линии.

Отзывы

По отзывам покупателей торцевых пил следует обращать внимание на такие детали, как:

  • возможность распиловки доски с максимальными размерами 50х200 мм;
  • как можно более компактные габариты и более лёгкий вес, чтобы инструмент мог разместиться в багажнике автомобиля;
  • приемлемая цена

Как пользоваться инструментом

Настройки требует любая, только что купленная пила, независимо от модели и производителя, так же как и инструмент, уже побывавший в эксплуатации, при нарушении точности распила. Эта процедура выполняется как разновидность технического обслуживания сложного инструмента, предназначенного для выполнения точных рабочих операций. В число операций по настройке входит:

  • регулировка прилегания бокового упора к поверхности поворотного стола, он может иметь заусенцы, облой, неровную поверхность, которые нужно зачистить, и произвести притирку нижней поверхности упора наждачной бумагой;
  • выставление и закрепление упора на станине строго перпендикулярно линии распила при помощи предусмотренного в крепёжных отверстиях этого элемента небольшого люфта;
  • исключение люфта поворотного стола в месте его фиксирования штоком;
  • регулировка перпендикулярности вертикального разреза, а также разреза под углом в 45o;
  • регулировка натяжения возвратной пружины, чтобы при опускании маятника за рукоятку не прилагать излишних усилий, ведущих к деформации конструкции инструмента и нарушению точности пропила.

Порядок выполнения работ по настройке торцовочной пилы очень наглядно и подробно представлен на следующих видео.

Настройка торцовочной пилы — видео

Как настроить градус наклона режущей головки — видео

Если пила не включается — характерные неисправности и ремонт

Торцовочная пила, как и любой механизм, работающий под воздействием больших динамических нагрузок, подвержен возникновению дефектов и неисправностей. Среди наиболее часто встречающихся поломок этого инструмента можно выделить следующие:

  • сгорание двигателя (ротора или статора) причиной которого, могут быть неправильный выбор скорости резания и подачи пильного диска, или использование неподходящего диска для распила определённого материала — всё это приводит к перегрузке электромотора, и его сгоранию;
  • износ шестерни ротора электродвигателя или зубчатых колёс редуктора;
  • износ щёток асинхронного двигателя;
  • ослабление или разрыв ремня ременной передачи.

Все неисправности, связанные с электродвигателем лучше доверить профессионалам, поскольку для ремонта потребуется и специальное оборудование, и знания устройства и принципа работы электромоторов. Самостоятельно можно заменить изношенные щётки коллектора асинхронного двигателя или поменять ремень редуктора.

Из чего можно сделать электрическую пилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.

Из болгарки на металлической подставке

Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о

Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом

Такой инструмент соорудить достаточно просто. Для этого необходимо:

  1. Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
  2. Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
  3. Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
  4. Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
  5. Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.
Изготовление простейшей торцевой пилы из болгарки — видео

Как сделать торцовочную пилу с возможностью реза под углом — видео

Из ручной циркулярки на деревянном опорном столе

Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.

Для основных элементов конструкции использовано дерево

Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:

  1. Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
  2. Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.В задней части расположено подвижное соединение с пружиной
  3. Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.Закрепление режущей головки циркулярки в прорези деревянного маятника
  4. Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.

Самодельный верстак (крепёж) без чертежа

Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:

  1. Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
  2. Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
  3. Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.Верхняя поверхность импровизированных столиков должна находиться в одной плоскости с поверхностью поворотного стола
  4. Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.

Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.

Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.

Оцените статью: Поделитесь с друзьями!

Как сделать простой торцовочный станок из циркулярной пилы

Добрый день! Купил себе мини циркулярную пилу. Решил расширить ее функционал и смастерил направляющую для пилы. Теперь можно торцевать доски, бруски толщиной 4см, а также мебельные щиты длинной до 50 см. Торцевать можно под 45 и 90 градусов.

Материалы

Для изготовления понадобилось:

  • — Мебельный щит 60*40 см.
  • — Алюминиевые уголки 4 шт 1,5*1,5*100см.
  • — Алюминиевые уголок 1 шт 4*4*50см.
  • — Брус 4*4*100см.
  • — саморезы/винты.

Изготовление торцовочного станка

В качестве боковых упоров я использовал брус 4*4 см, т.к. максимальная глубина пропила моей пилы составляет 4,3см.
Для основания я использовал мебельный щит. Но лучше использовать лист фанеры, т.к. она намного прочнее, и она точно не деформируется со временем.

Я приклеил брус к основанию, а также скрепил их саморезами. Лишнюю часть бруса обрезал.
В качестве направляющих я использовал алюминиевые уголки. Толщина уголка 2 мм. Под весом циркулярки он прогибался, поэтому я решил его усилить вторым уголком. Получилось ребро жесткости толщиной в 4 мм.

Что бы соединить 2 уголка, я приклеил двусторонний скот, соединил уголки вместе, а потом сделал несколько сквозных отверстий для винтов. Шляпки винтов нужно прятать заподлицо, что бы они не мешали скользить пиле по направляющим.

Толщина боковых упоров должна быть одинаковая.

Направляющие фиксирую с помощью саморезов. При каждой операции нужно проверять выставленный угол в 90 градусов.

Сначала фиксируем одну направляющую. Затем устанавливаем вторую направляющую, берем пилу и выставляем расстояние между направляющими на ширину подошвы пилы.

Фиксируем вторую направляющую. Пила должно свободно скользить по направляющим, но при этом не иметь бокового люфта.
Делаем первый пропил по всей длине направляющей.

Для изготовления упора под 45 градусов, я взял еще один алюминиевый уголок и обрезал под нужную длину.

Выбрал место для его расположения. Сделал сквозное отверстие в основании направляющей. С обратной стороны доски впрессовал мебельную гайку.

Сделал фиксирующие винты-барашки. Обрезал шляпки болтов и накрутил пару гаек и барашек.

От пропила пилы откладываю угол 45 градусов. Сверлю еще одно отверстие для фиксации. (Количество углов может быть произвольным)

Что бы защитить древесину я покрыл ее маслом.

Направляющая готова.

Переходим к испытаниям.
Отторцевал мебельный щит.

Распилил брусок под 45 градусов.

Распилил брусок максимальной толщины 4 см.

С помощью направляющей удобно делать пазы.

У моего кромочного фрезера и дисковой пилы, одинаковая ширина основания. Поэтому я могу использовать направляющую вместе с фрезером.

Смотрите видео

Более подробно смотрите в видео:

Как из дисковой пилы сделать торцовочную. Торцовочная пила, выполненная своими руками из дисковой

Схема самодельной торцовки по дереву включает в себя редуктор, ротор, мотор, каретку и непосредственно пильный диск. Многие устройства производятся с праймером. Блокираторы для них подходят планетарного типа. Также стоит отметить, что редуктор включает в себя переходник и еще регулятор. Для запуска модификации применяется стартер. Современные устройства продаются с заслонами разных типов.

Устройство своими руками

Обычная торцовка по дереву своими руками делается довольно просто. В первую очередь стоит для модификации подобрать мотор. Целесообразнее брать однофазную модель невысокой мощности. Дополнительно под нее потребуется стартер контактного типа. Устанавливать его придется через клеммную коробку. Рама для оборудования заготавливается из стальных пластин, которые по бокам жестко фиксируются.

Для того чтобы установить ограничитель глубины, припаивается небольшая пластина. Пильный диск должен фиксироваться на стойке. Подключение мотора осуществляется через ротор. Выходные контакты у модели стоит тщательно изолировать. Праймер у многих моделей находится в верхней части конструкции.

Особенности моделей с двойным праймером

Пилы с двойным праймером подходят для быстрого распила широких досок. Многие модели производятся на однофазных моторах, и частотность у них равняется 1500 оборотов в минуту. Также стоит отметить, что устройства выделяются высокой производительностью. Они не нуждаются в обслуживании. Стандартная торцовка по дереву производится с планетарным блокиратором. Ротор у нее крепится за переходником. Кожухи у моделей используются невысокой плотности. В некоторых случаях фиксируются на стойках. Стартеры целесообразнее применять контакторного типа. Для увеличения защищенности модификации устанавливаются заслонки.

Отзывы об устройствах фирмы «Макита»

Пилы компании «Макита» отличаются высоким качеством и производительными моторами. Многие устройства в наше время активно применяются профессиональными строителями. Предельный угол пропила у них равняется 40 градусов, а показатель мощности максимально может достигать 3 кВт. Устройства отличаются по частотности, а также габаритам. При выборе модификации стоит обращать внимание на кожух устройства. Обычная торцовка по дереву производится с одной дроссельной заслонкой. Переходники у них применяются с зажимами из металла. Пильные диски меняются при помощи ключа, который должен быть в комплекте товара.

Мнения о пилах на базе двухфазных моторов

Торцовка с протяжкой по дереву на двухфазном моторе способна очень долго работать. При этом уровень перегрева зависит от типа вентиляционных каналов. Современные модификации выделяются своей портативностью. Также стоит отметить, что есть множество устройств с несколькими вентиляционными каналами. Модели с двумя ручками пользуются большим спросом. Роторы у моделей применяются как с регуляторами, так и без него.

Хорошая самодельная торцовка по дереву имеет частотность на уровне 1700 оборотов за минуту. Не все модификации подходят для распила досок. Также надо помнить, что модели на дроссельных заслонках очень дорого стоят в магазинах. Большинство устройств производятся на ручных стартерах. Однако есть модели с электронными аналогами, которые изготавливаются специально для профессиональных строителей.

Особенности моделей с червячными роторами

Пилы с червячными роторами способны работать с дубом и даже сосной. У них хорошая производительность при малых затратах электроэнергии. Многие строители отдают им предпочтение из-за компактных размеров и прочных стоек. Каретки довольно часто используются с накладками и фиксируются под мотором. Стандартная торцовка по дереву имеет мощность 2 кВт, но не способна похвастаться высокой частотностью. Модификации с фланцами подходят для непродолжительной работы. У них очень низкий коэффициент полезного действия.

Отзывы об устройствах фирмы «Форт»

Пилы марки «Форт» отзывы, как правило, получают положительного характера. Модели данной компании выбирают за высокую производительность и качественные переходники с блокираторами. Направляющие довольно часто делаются на упорах. За счет этого достигается высокая степень стабилизации при высоких оборотах. Также стоит отметить, что существуют модификации с распределителями, которые способны работать при пониженной частотности.

Многие устройства производятся со шпиндельными узлами. Однако у современных моделей они отсутствуют. Для переключения режимов используются регуляторы. Роторы довольно часто устанавливаются с открытым штоком. Опорные каретки встречаются с зажимами и без них. Довольно часто торцовка по дереву (маятниковая) применяется для пропила под большим углом.

Мнение о пилах на базе мотора 4 кВт

Пилы на базе моторов в 4 кВт подходят не только для распила досок, но и обработки довольно широких брусков. Многие модификации производятся с праймером. Также стоит отметить, что на прилавках производители предоставляют модификации с двумя ручками. По размерам они сильно отличаются.

Если рассматривать стандартную модель, то частотность у нее равняется 120 оборотов в минуту. Также стоит отметить, что есть модификации с канальной системой охлаждения. Дроссельные заслонки используются без переходника. Роторы можно встретить в основном планетарного типа, которые работают через блок управления. Тормозные системы используются только цепного типа, а козырьки применяются с защитой.

Особенности моделей с ограничителем пропила

Пилы с ограничителем пропила относятся к универсальным инструментам. Стартеры у модификаций могут использоваться механического и электронного типа. При этом праймеры применяются с заслонками. Некоторые эксперты отмечают удобство данных устройств. Устанавливаются ограничители, как правило, под роторными коробками и не занимают много места.

Встречаются с фиксаторами и без них. Также стоит отметить, что рынок переполнен модификациями на контактных распределителях. Они отличаются повышенной частотностью, а моторы в основном применяются однофазного типа небольшой мощности. Кожухи устанавливаются только на роторы. Поэтому у них высокий уровень шума. Однако есть и профессиональные инструменты. Для нормальной работы ограничителей применяются штоки открытого и закрытого типа. Вращательный момент достигается при помощи пружины.

  1. Процесс сборки
  2. Важные моменты

Торцовочный инструмент имеет небольшой вес, компактен. Эффективен как стационарный станок. Неподвижная фиксация заготовки позволяет выполнять качественные резы. Некоторые образцы торцовок включают приспособления для оптимизации углового распила, регулятор оборотов, позволяющий выбирать режим в зависимости от типа материала, необходимого качества обработки. Торцовочный агрегат можно изготовить самостоятельно.

Чаще всего пилу собирают из болгарки.

Для хорошей работы:

  • Исходный дисковый инструмент должен выполнять не менее 4500 оборотов в минуту.
  • Длина пропила — не менее 350 мм.

При необходимости болгарка, установленная на стол для торцовочной пилы , может демонтироваться, использоваться по прямому назначению.

Процесс сборки

Сначала делают стол, на котором будет установлен режущий агрегат. Каркас сооружают из металлического уголка по методу сварки. Сверху подставка накрывается толстым листом металла с продольным отверстием. Кромки станины обрабатываются напильником.

Пила из болгарки монтируется на ось. Это позволяет торцевать заготовки под углом
. Фиксируют поворотный механизм путем его установки на подшипник диаметром 150 мм. Закрепляют конструкцию механизмом, соединенным с осью. Ось время от времени смазывают для исключения возникновения скрипа, излишнего трения.

Для торцевания заготовок под определенным углом в момент сборки пила снабжается ушками, наваренными с наружной стороны станка на небольшом расстоянии друг от друга. Если этого не сделать, будет люфт, пострадает точность реза.

При работе необходимо следить за тем, чтобы внутрь подшипника не попадали опилки: это может привести к быстрому износу механизма, вращение диска будет затруднено. Для дополнительной защиты нужно использовать смазку.

Наиболее эффективна для обработки древесины торцовка с протяжкой, амортизатором. Лучше выбирать образцы, установленные на грузовых автомобилях: они более устойчивы к агрессивному механическому воздействию, выносливы. Деталь освобождают от масла, снабжают технологическими отверстиями, которые будут служить вентиляционными каналами. В качестве защиты от опилок, древесной пыли отверстия затягивают сеткой с мелким сечением ячеек.

Еще одна полезная опция торцевой циркулярной пилы — модуль плавного пуска. Благодаря ему при запуске станок не делает резких рывков. Принцип действия детали заключается в снижении оборотов на старте. В результате отрезной диск торцовки набирает ход постепенно. Самостоятельно собрать стабилизационный модуль сложно. Рекомендуется снять деталь с другого устройства или купить.

На заключительном этапе изготавливают щиток для защиты торцовочной пилы от попадания в рабочую зону резака сторонних предметов
.

Если есть обычная дисковая пила, можно сделать подвижную каретку. Она проста в монтаже, собирается из фанерного листа, направляющих брусьев и крепежных элементов: болтов, шурупов.

Важные моменты

Станок при работе издает много шума.

Чтобы инструмент аккуратно выполнял намеченный рез при обработке торцов заготовки, нужно стараться максимально точно располагать болгарку относительно деревянных деталей. Отрегулировать размещение режущего элемента можно при помощи брусков, при этом тягу нужно зафиксировать болтом.

Торцовочный станок может быть установлен в гараже, мастерской, подвале, других местах. Главное, чтобы рабочая конструкция была прочно соединена с основанием.

Необходимо внимательно выбирать пильный диск. Он должен соответствовать специфике работ, характеристикам материала.

Торцовочная пила чаще всего представляет собой дисковую пилу, особенности строения которой позволяют с лучшим эффектом пилить под тем или иным углом многие материалы, включая металлы.

Сегодня мы расскажем, что представляет собой торцовочная пила, каковые ее характеристики, как можно ее собрать своими руками и что учитывать при выборе готовых моделей. О том, чтобы собрать торцовку своими руками, стоит задуматься, ведь это позволит сэкономить вам массу денежных средств.


Основные характеристики торцовочных пил

В продаже, как правило, имеются пилы двух типов:

  • узкопрофильные, имеющие определенное назначение;
  • модели, оснащенные рядом вспомогательных функций.

Разные виды пил отличаются друг от друга в плане стоимости, которая зависит от функций модели и ее производителя. Наиболее известные бренды пил – это:

  • Bosch;
  • Metabo;
  • «Макита»;
  • «Интерскол» и прочие.

Такой вид пилы, как торцовочный, включает в себя такие элементы:

  • пильный диск для распилов;
  • двигатель;
  • подножка с кнопкой запуска двигателя;
  • ручка для поддержания и направления инструмента.

Независимо от разновидности, торцовка оснащена диском на основе прочного материала, что делает этот инструмент универсальным для тех или иных хозяйственных нужд.

Двигатель торцовочный пилы
 может быть:

  • коллекторным;
  • асинхронным.

Двигатель первого типа не нуждается в постоянном контроле и смазке деталей, а второй тип, асинхронный, отличается своей долговечностью и тихой работой. Чаще всего он расположен справа от режущего элемента конструкции. Однако есть модели инструментов, где двигатель ставится сзади, это значительно улучшает обзор при ручной работе.

Двигатель начинает работать посредством редуктора, а его передача может быть зубчатой или ременной. Если она ременная, то инструмент шумит меньше и отсутствует вибрация режущего элемента. А зубчатая передача не позволяет пиле проскальзывать при разрезании во время больших нагрузок.

Особенности применения торцовочных пил

Торцовка, даже собранная своими руками, способна распиливать такие виды материалов, как:

  • пластик;
  • дерево;
  • алюминий;
  • сплавы на основе цветных металлов.

Такого рода инструменты хороши тем, что они компактны и не весят слишком много. Максимальный вес торцовочного станка составляет 30 кг
, зависит этот показатель от модели и ее функциональных особенностей.

Торцовки достаточно широко применятся в области деревообработки, где с их помощью можно выполнять большое количество задач.

Пилы данного типа позволяют совершать соединения в «ус», и подобные станки очень популярны в багетных мастерских и при производстве мебели.

Некоторые отрезные модели инструментов оснащаются заменяемыми дисками, которые предназначены для резки того или иного материала. В основном все виды торцевых пил выполнены так, что их можно ставить под определенным углом и размером при повороте рабочего стола. А некоторые модели позволяют делать поворот лишь в одну сторону, это наиболее дешевые варианты
. Естественно, что стоимость модификаций торцовки, которая может поворачиваться в разные стороны, будет значительно выше.

Если инструмент можно поворачивать на 360 градусов, с его помощью можно обрабатывать даже очень сложные заготовки. Его пильная головка имеет наклон по отношению к столу, а регулировать его поворот можно без труда. Но помните, что для того, чтобы определить угол поворота, нужно определиться с материалами и заготовками для работы.

Наиболее оптимальный поворот инструмента на угол составляет порядка 50 градусов.

Как сделать торцовочную пилу своими руками

Если в финансовом плане приобрести инструмент вам тяжело, то его можно собрать и своими руками. Как то сделать, мы расскажем ниже.

Для изготовления станины вам потребуются:

  • толстый лист металла;
  • стальные уголки (можно взять старую кровать).

Сварочным аппаратом в стальном листе прорезается отверстие
, а его кромки обрабатываются напильником.

Электродвигатель для сборки инструмента своими руками слишком мощный не нужен, будет достаточно по мощности 900 Вт. Его устанавливают на основание посредством дополнительной пружины, которая выполняет функцию стабилизатора.

Для наклона инструмента нужно приложить усилия, в частности, чтобы сдвинуть рукоятку. Но в результате вы добьетесь плавного движения для пильного механизма.

Параметры прибора
 будут такими:

  • 100 мм – радиус режущего диска;
  • 1500 оборотов в минуту – такая скорость шпинделя.

Все эти параметры позволят посредством инструмента, собранного своими руками, с легкостью обрабатывать дерево толщиной до 70 мм.

Обязательно предусмотрите наличие регулируемых стоек и опор. В качестве основы маятниковой стояки возьмите швеллер, который будет опираться на металлическое основание.

В итоге наш инструмент будет более прочным и увесистым, но зато торцовочные работы с его помощью будут выполняться легко.

Можно взять трехфазный электродвигатель, обладающий мощностью 2200 Вт, а для опоры качающуюся плиту на шарнирных соединениях. За счет откидного устройства натягивается ремень шкива электрического двигателя. Маятник можно сделать на основе материала, который был подготовлен для каркаса.

Для комфортной работы с древесиной диаметр пилы должен составлять 420 мм, а количество оборотов шпинделя в минуту – от 2800
. Как видите, качественную торцовку можно не только купить, но и собрать своими руками.

Преимущества самодельных торцовочных пил

Самодельные торцовочные инструменты имеют ряд таких преимуществ:

Недостатки самодельных инструментов

Конечно же, наряду с преимуществами моделей самодельной сборки, есть и ряд недостатков
 у пил, собранных вручную, по сравнению с заводскими аналогами:

  • не все детали конструкции имеют хорошее качество, поэтому не будет гарантии, что инструмент прослужит в течение того или иного времени. Производители же всегда предоставляют покупателю информацию о гарантийном сроке службы изделия, который, чаще всего, составляет порядка трех лет;
  • плохая производительность по сравнению с заводскими аналогами. Конечно же, крайне сложно на основе подручных материалов своими руками собрать инструмент высокого качества и высокой мощности. Комплектующие должны быть подобраны максимально точно;
  • далеко не каждый мастер хорошо владеет информацией по электродвигателям и прочим механическим устройствам. Если выбор сделан неправильно, то инструмент придется часто чинить, а это может обернуться финансовыми вложениями, превышающими стоимость заводской пилы;
  • даже если заводская модель будет иметь с самодельной одинаковые технические характеристики, она будет более функциональной. Например, если с помощью самоделки можно выполнять только прямоугольные распилы, то с помощью заводской пилы можно обрабатывать доски под углом в 45 градусов;
  • безопасность применения. Крайне редко самодельная модель торцовки оснащена защитными кожухами, иногда детали имеют ряд незначительных дефектов, которые могут стать причиной травм при работе с инструментом. Заводские инструменты в использовании более безопасны.

Правила выбора торцовочной плиты

Конечно же, если у вас есть опыт, и вы не готовы вкладывать в покупку инструмента большие деньги, то можете его выполнить своими руками. А если вы решили приобрести модель от производителя, то при покупке обязательно учтите следующее
, чтобы потом не остаться разочарованным.

Все фото из статьи

Наверное, не стоит объяснять, что такое циркулярка, но такой термин, как торцовочная пила (или торцовка) знают далеко не все. Плотники, столяры и мастера, которые занимаются отделкой и ремонтом, хорошо знакомы с этими инструментами, ведь без них практически невозможно оперативно делать точные распилы древесины под заданными углами.

Торцовки — это универсальный инструмент в плане обрабатываемого материала. Они могут, кроме дерева, обрабатывать металл, пластик и пенопласт. Это определяется тем или иным типом установленного режущего диска. Поэтому этот инструмент также называют «торцовочная пила по металлу и дереву».

Кстати: если есть желание построить дом из дерева, не забудьте, что нужна защита торцов деревянного дома от колебаний влажности краской или пропиткой.

Торцовочные пилы по дереву и их конструкция

Будет справедливо разделить типы торцовок на следующие:

  1. простая маятниковая;
  2. комбинированная;
  3. с протяжкой.

Маятниковые торцовки

Основой служит станина. На станине закреплён поворотный стол, что даёт возможность регулировать угол реза, точно определяя его значение линейкой установки угла.

Продольные упоры, вдоль которых подаётся обрабатываемый материал, закреплены на станине и не вращаются. Регулируется угол реза вращением поворотного стола относительно станины, на котором закреплена дисковая пила.

Пила крепится через поворотный рычаг, подпружиненным шарниром. Поворотный рычаг (маятник) обеспечивает перемещение в вертикальной плоскости. Отсюда и название — маятниковая пила.

Комбинированные пилы

Пилы с протяжкой

Торцовка с возможностью горизонтального перемещения пилы не только вокруг оси шарнира, но и вдоль линии реза по прямой называется торцовочной пилой с горизонтальным перемещением. Такие изделия называют также «торцовочные пилы с протяжкой по дереву». На фото позади от электродвигателя видны две горизонтальные штанги. Это и есть направляющие для горизонтального перемещения.

Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.

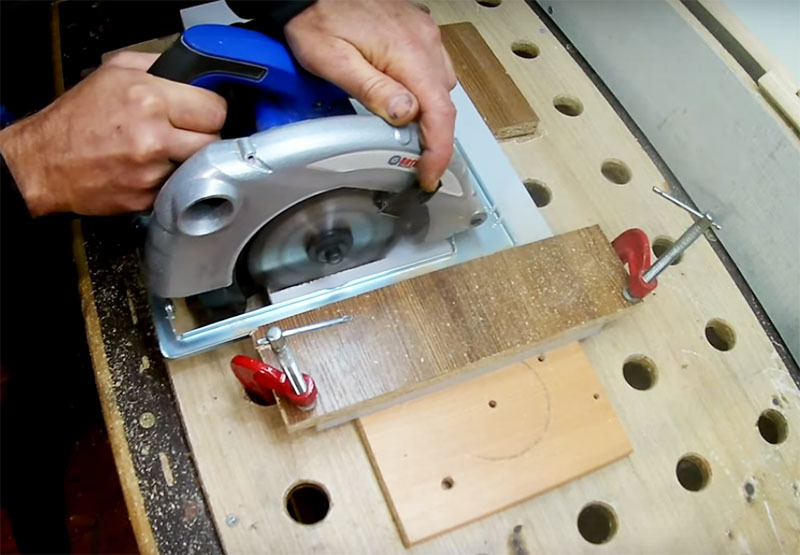

Изготовление инструмента из ручной циркулярной пилы

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом
. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

Самодельный верстак – основа для удобной работы

Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.

Для изготовления верстака необходимо проделать следующие операции:

  • Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
  • Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
  • Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
  • Устанавливают оборудование для обрезки торцов.

Поскольку в домашних условиях качественно сделать поворотное устройство сложно, то его берут уже готовое.

Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.

Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.

Самодельная пила из углошлифовальной машины

Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.

Порядок изготовления следующий:

  • Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
  • К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки
    .
  • Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
  • Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
  • Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.

Собрать самостоятельно торцовочную пилу из циркулярки, болгарки по силам каждому домашнему умельцу. При этом в процессе реализации предложенных идей открываются большие перспективы для творческого потенциала по улучшению имеющейся конструкции.

Главная » Окна » Как из дисковой пилы сделать торцовочную. Торцовочная пила, выполненная своими руками из дисковой

сборка своими руками и правила выбора

Торцовочная пила чаще всего представляет собой дисковую пилу, особенности строения которой позволяют с лучшим эффектом пилить под тем или иным углом многие материалы, включая металлы.

Сегодня мы расскажем, что представляет собой торцовочная пила, каковые ее характеристики, как можно ее собрать своими руками и что учитывать при выборе готовых моделей. О том, чтобы собрать торцовку своими руками, стоит задуматься, ведь это позволит сэкономить вам массу денежных средств.

Основные характеристики торцовочных пил

В продаже, как правило, имеются пилы двух типов:

  • узкопрофильные, имеющие определенное назначение;
  • модели, оснащенные рядом вспомогательных функций.

Разные виды пил отличаются друг от друга в плане стоимости, которая зависит от функций модели и ее производителя. Наиболее известные бренды пил – это:

  • Bosch;
  • Metabo;
  • «Макита»;
  • «Интерскол» и прочие.

Такой вид пилы, как торцовочный, включает в себя такие элементы:

  • пильный диск для распилов;
  • двигатель;
  • подножка с кнопкой запуска двигателя;
  • ручка для поддержания и направления инструмента.

Независимо от разновидности, торцовка оснащена диском на основе прочного материала, что делает этот инструмент универсальным для тех или иных хозяйственных нужд.

Двигатель торцовочный пилы может быть:

  • коллекторным;
  • асинхронным.

Двигатель первого типа не нуждается в постоянном контроле и смазке деталей, а второй тип, асинхронный, отличается своей долговечностью и тихой работой. Чаще всего он расположен справа от режущего элемента конструкции. Однако есть модели инструментов, где двигатель ставится сзади, это значительно улучшает обзор при ручной работе.

Двигатель начинает работать посредством редуктора, а его передача может быть зубчатой или ременной. Если она ременная, то инструмент шумит меньше и отсутствует вибрация режущего элемента. А зубчатая передача не позволяет пиле проскальзывать при разрезании во время больших нагрузок.

Особенности применения торцовочных пил

Торцовка, даже собранная своими руками, способна распиливать такие виды материалов, как:

  • пластик;
  • дерево;
  • алюминий;
  • сплавы на основе цветных металлов.

Такого рода инструменты хороши тем, что они компактны и не весят слишком много. Максимальный вес торцовочного станка составляет 30 кг, зависит этот показатель от модели и ее функциональных особенностей.

Торцовки достаточно широко применятся в области деревообработки, где с их помощью можно выполнять большое количество задач.

Пилы данного типа позволяют совершать соединения в «ус», и подобные станки очень популярны в багетных мастерских и при производстве мебели.

Некоторые отрезные модели инструментов оснащаются заменяемыми дисками, которые предназначены для резки того или иного материала. В основном все виды торцевых пил выполнены так, что их можно ставить под определенным углом и размером при повороте рабочего стола. А некоторые модели позволяют делать поворот лишь в одну сторону, это наиболее дешевые варианты. Естественно, что стоимость модификаций торцовки, которая может поворачиваться в разные стороны, будет значительно выше.

Если инструмент можно поворачивать на 360 градусов, с его помощью можно обрабатывать даже очень сложные заготовки. Его пильная головка имеет наклон по отношению к столу, а регулировать его поворот можно без труда. Но помните, что для того, чтобы определить угол поворота, нужно определиться с материалами и заготовками для работы.

Наиболее оптимальный поворот инструмента на угол составляет порядка 50 градусов.

Как сделать торцовочную пилу своими руками

Если в финансовом плане приобрести инструмент вам тяжело, то его можно собрать и своими руками. Как то сделать, мы расскажем ниже.

Для изготовления станины вам потребуются:

  • толстый лист металла;
  • стальные уголки (можно взять старую кровать).

Сварочным аппаратом в стальном листе прорезается отверстие, а его кромки обрабатываются напильником.

Электродвигатель для сборки инструмента своими руками слишком мощный не нужен, будет достаточно по мощности 900 Вт. Его устанавливают на основание посредством дополнительной пружины, которая выполняет функцию стабилизатора.

Для наклона инструмента нужно приложить усилия, в частности, чтобы сдвинуть рукоятку. Но в результате вы добьетесь плавного движения для пильного механизма.

Параметры прибора будут такими:

  • 100 мм – радиус режущего диска;
  • 1500 оборотов в минуту – такая скорость шпинделя.

Все эти параметры позволят посредством инструмента, собранного своими руками, с легкостью обрабатывать дерево толщиной до 70 мм.

Обязательно предусмотрите наличие регулируемых стоек и опор. В качестве основы маятниковой стояки возьмите швеллер, который будет опираться на металлическое основание.

В итоге наш инструмент будет более прочным и увесистым, но зато торцовочные работы с его помощью будут выполняться легко.

Можно взять трехфазный электродвигатель, обладающий мощностью 2200 Вт, а для опоры качающуюся плиту на шарнирных соединениях. За счет откидного устройства натягивается ремень шкива электрического двигателя. Маятник можно сделать на основе материала, который был подготовлен для каркаса.

Для комфортной работы с древесиной диаметр пилы должен составлять 420 мм, а количество оборотов шпинделя в минуту – от 2800. Как видите, качественную торцовку можно не только купить, но и собрать своими руками.

Преимущества самодельных торцовочных пил

Самодельные торцовочные инструменты имеют ряд таких преимуществ:

  • нет необходимости сильно вкладываться в приобретение. А комплектующие для сборки пилы стоят недорого. Таким образом, за относительно небольшие деньги вы получите многофункциональное устройство;
  • вы можете самостоятельно продумывать параметры конструкции, как самого станка, так и рабочего стола под него, также вы самостоятельно устанавливаете скорость вращения инструмента;
  • мастеру, собравшему аппарат своими руками, будет очень легко при необходимости разобрать его и починить, поскольку он хорошо осведомлен во всех его деталях и узлах.

Недостатки самодельных инструментов

Конечно же, наряду с преимуществами моделей самодельной сборки, есть и ряд недостатков у пил, собранных вручную, по сравнению с заводскими аналогами:

  • не все детали конструкции имеют хорошее качество, поэтому не будет гарантии, что инструмент прослужит в течение того или иного времени. Производители же всегда предоставляют покупателю информацию о гарантийном сроке службы изделия, который, чаще всего, составляет порядка трех лет;
  • плохая производительность по сравнению с заводскими аналогами. Конечно же, крайне сложно на основе подручных материалов своими руками собрать инструмент высокого качества и высокой мощности. Комплектующие должны быть подобраны максимально точно;
  • далеко не каждый мастер хорошо владеет информацией по электродвигателям и прочим механическим устройствам. Если выбор сделан неправильно, то инструмент придется часто чинить, а это может обернуться финансовыми вложениями, превышающими стоимость заводской пилы;
  • даже если заводская модель будет иметь с самодельной одинаковые технические характеристики, она будет более функциональной. Например, если с помощью самоделки можно выполнять только прямоугольные распилы, то с помощью заводской пилы можно обрабатывать доски под углом в 45 градусов;
  • безопасность применения. Крайне редко самодельная модель торцовки оснащена защитными кожухами, иногда детали имеют ряд незначительных дефектов, которые могут стать причиной травм при работе с инструментом. Заводские инструменты в использовании более безопасны.

Правила выбора торцовочной плиты

Конечно же, если у вас есть опыт, и вы не готовы вкладывать в покупку инструмента большие деньги, то можете его выполнить своими руками. А если вы решили приобрести модель от производителя, то при покупке обязательно учтите следующее, чтобы потом не остаться разочарованным:

  • планируйте покупку инструмента с учетом видов выполняемых работ и их частоты. Для редкого применения лучше брать пилу со стандартным набором функций, а для сложных распилов и частого применения лучше выбирать профессиональные инструменты от известных марок, таких как «Макита», Dewalt и т. д.;
  • покупайте инструменты только с защитным кожухом. Он обязан закрывать диск не только в нерабочем состоянии, но и во время работы;
  • правильно выбирайте вес и размеры конструкции. С тяжелым инструментом работать будет сложнее, вы будете быстро уставать. Да и стоимость более габаритных конструкций выше, чем легких инструментов;
  • обращайте внимание на эргономичность пилы, с ее помощью вам должно быть удобно работать. В основном производители постоянно совершенствуют этот параметр;
  • смотрите на размер диска, чтобы он в диаметре не превышал отметку в 20 см. Также изучите глубину и ширину распила, при разрезе широких деталей нужно выбирать диаметр побольше;
  • смотрите, чтобы станина и поворотный блок были сделаны качественно.

Независимо от того, решили ли вы приобрести заводскую торцовку или сделать ее своими руками, вам с ней должно быть комфортно работать и главное, чтобы ваша работа с ее помощью была качественной.

Оцените статью: Поделитесь с друзьями!

сборка своими руками, видео, схемы

Потребность в установке в мастерской или на участке распиловочного стола часто возникает при работе с деревом, пластиком или мягкими цветными сплавами, в частности с его помощью быстро и точно выполняются операции по продольному и поперечному раскрою заготовок. Исходя из высокой стоимости готовых моделей многие предпочитают сделать его своими руками, путем установки на обратной стороне столешницы обычной ручной циркулярки. С учетом использования готового рабочего инструмента в сложных схемах и чертежах в этом случае нет необходимости, собрать такую конструкцию может даже неспециалист.

Оглавление:

  1. Сравнение покупных моделей и собранных самостоятельно
  2. Конструкция стола
  3. Что потребуется для процесса
  4. Технология сборки
  5. Видео уроки

Какую пилу выбрать?

Круглопильные или циркулярные столы предназначены прежде всего для операций по пилению древесины, включая косой распиловку, но при смене диска они успешно используются для работы с пластиком или тонкостенным алюминиевым профилем. Оптимальные результаты достигаются при их применении в ходе вывода кромок под прямым углом друг к другу, обрезке досок и бруса до нужного размера, снятия фасок и подготовке с их помощью соединений и стыков. Ассортимент представлен моделями с разным типом столешницы, производительностью и числом пил, сделанные своими руками конструкции как правило имеют квадратную или прямоугольную форму.

Приобретение распиловочных станков заводского исполнения является обязательным при организации непрерывной или длительной работы в цехах деревообработки или аналогичных предприятий. Также такая потребность возникает при повышенных требованиях к точности распила заготовок, достигаемой за счет их фиксации дополнительными направляющими или схожими приспособлениями, устанавливаемыми только на профессиональном оборудовании. В остальных случаях такие столы выгоднее сделать своими силами, помимо их непосредственного использования в качестве стационарного станка преимуществом такого исполнения является возможность снятия циркулярной пилы с целью эксплуатации в ручном режиме.

Устройство стола

В классическом исполнении это оборудование имеет жесткую и устойчивую станину, пильный вал с режущим инструментом, двигатель и привод. У готовых моделей опоры чаще делаются из металла и представляют собой как сварные, так и литые конструкции. У самоделок функции режущего узла выполняет ручная циркулярка. Ножки и столешницу как правило у них делают из дерева, реже – из стального листа или уголка. Пластик и аналогичные хрупкие материалы для этих целей не подходят. Вне зависимости от разновидности пространство между ножками стараются сделать открытым с целью обеспечения удобства оператора, для усиления жесткости конструкции используются дополнительные подпорки, уголки или ребра.

Часть диска циркулярной пилы у таких устройств выступает над столешницей, раскрой заготовок осуществляется с помощью толкателей и дополнительных упоров за счет контакта вращающихся зубьев с материалом. Для продления срока службы двигателя и остальных узлов принимаются меры по очистке стола от стружки, а именно – организовывается подвод пылесборника. У профессиональных моделей все приспособления для толкания заготовок плавно перемещаются по соответствующим направляющим в столешнице, у самоделок для упрощения поперечного пиления обычно используют деревянные салазки.

Боковые упоры чаще всего фиксируются на распиловочные столы с помощью винтовых соединений. Параметры этих приспособлений рекомендуется учесть еще на стадии составления чертежа, в идеальном варианте предусматривается их возможность плавного параллельного или перпендикулярного диску перемещения вдоль плоскости столешницы.

Требуемые инструменты и материалы

В качестве основного рабочего элемента используется циркуляционная пила с мощностью в пределах 1,2 кВт и максимально большим режущим диском. Предпочтение отдается моделям с основанием из штампованной стали, в нем легче сделать отверстия для крепления и нет риска растрескивания подошвы в сравнении с литыми разновидностями. Более мощные циркулярки не задействуются по причине роста их веса. Потребность в максимальном диаметре диска обусловлена скрадыванием глубины пропила столешницей, чем выше будет этот параметр у выбираемого инструмента, тем лучше. Дополнительно обращается внимание на ровность полотна, в идеальном варианте диск строго перпендикулярен плоскости самодельного стола, в противном случае принимаются меры по компенсации угла отклонения или его устранению.

Столешницу рекомендуют сделать из ламинированной фанеры толщиной от 11 мм и выше, массива или плиты от 20 мм. Для боковых плоскостей лучше всего подходит обрезная доска от 50 мм, ножки изготавливают из бруса от 40×40 мм. Сечение опор подбирается исходя из веса циркулярной пилы и материала столешницы, в целом чем устойчивее будет конструкция, тем лучше. Для обработки древесных элементов и подготовки поверхностей потребуются наждачная бумага с разной зернистостью, антисептики и лаки, для крепежа всех деталей – столярный клей и саморезы. Рабочие инструменты стандартные, базовый набор включает рулетку и линейку, дрель, шуруповерт, лобзик и фрезер для подготовки кромок и выпиливания прореза.

Помимо материалов для сборки стола для циркулярной пилы учитывается потребность в фанере, профиле и крепежах для упоров и направляющих. Все дополнительные приспособления также можно сделать своими руками, для салазок, упрощающих процесс поперечного пиления, лучше всего подходит толстая и прочная фанера, скрепляемая надежными болтами, для боковых упоров – квадратная алюминиевая труба с сечением от 30 мм и винты. Толкатели заготовок под циркулярную пилу вырезают из прочного массива, толстого мебельного щита или досок. Защитный кожух в самоделках устанавливают редко, для организации процесса пылеотвода в нужных местах предусматриваются крепления под соответствующие патрубки.

При составлении схемы продумывается способ безопасного и удобного запуска и останова стола. При наличии опыта стоит самому зашунтировать пускатель ручной пилы и вынести кнопку включения на одну из внешних боковых ребер жесткости. В самом простом исполнении и планировании частого снятия инструмента кнопка пуска стягивается проволокой, а само оборудование включается при вставке вилки на шнуре в розетку. Но этот способ не обеспечивает безопасности пользователя и исключает возможность быстрого останова. Альтернативным вариантом является размещение пускателя на шнуре ручной пилы с временным закреплением в удобном месте, окончательное решении принимается исходя из опыта сборщика и частоты использования стола.

Технология сборки

Работы начинаются с составления простейшего чертежа и подготовки материалов. При планировании размещения на устройстве каких-либо дополнительных приспособлений стоит сделать стол для циркулярки с размерами от 100×100 см и выше, с расположением прорези под диск в его центре. Далее работы ведутся в следующей последовательности:

  1. Из заготовленных материалов выпиливается столешница с последующей обработкой краев, разметкой и подготовкой места установки пилы (с инструмента снимается диск и обводится основание, фрезером на этом участке выбирается часть плиты в 5-10 мм в зависимости от высоты подошвы).
  2. Отмечаются места для крепления циркулярной пилы и прорези для диска, выполняемой с помощью лобзика в виде прямоугольного разреза на 10-15 мм длиннее диаметра самого круга. В подошве пилы делается 4 отверстия, правильность будущего расположения инструмента проверяется предварительной фиксацией.
  3. Из досок или мебельного массива вырезаются боковые ребра жесткости самодельного стола, собираемые в жесткий каркас с помощью клея и саморезов и укрепляемые по углам брусом или металлом. В прямоугольных конструкциях первыми стягиваются и фиксируются продольные элементы. Процесс завершается прикручиванием столешницы с полным утапливанием саморезов.
  4. Из бруса вырезаются ножки длиной от 100 до 120 см (в зависимости от удобства оператора), после чего они приклеиваются к столешнице и прикручиваются болтами к ребрам жесткости.
  5. Процесс сборки стола для ручной циркуляционной пилы завершается ее монтажом и размещением кнопки пуска (при наличии) в удобном и защищенном месте. В дальнейшем конструкция совершенствуется (оснащается защитным кожухом, наклонной кареткой или аналогичными приспособлениями).

При выполнении указанных работ все деревянные элементы проходят обработку антисептиками, контактирующую с заготовками поверхность рекомендуется покрыть несколькими слоями лака. Дополнительные приспособления и толкатели распиловочного материала делаются после сборки стола с учетом его размера, удерживать голыми руками заготовки запрещено. Устойчивость опор и надежность крепления пилы на столешнице проверяются перед каждым ее запуском. Это же относится к очистке рабочей поверхности от стружек, в обязательном порядке проводимой по окончании резки. Эти правила актуальны как для моделей заводской сборки, так и для самостоятельно собранного стола для циркулярки.

видео-инструкция по монтажу своими руками, особенности комбинированного инструмента для резки металла, пластика, цена, фото

Все фото из статьи

На первый взгляд может показаться, что комбинированная торцевая пила для резки металла + дерева + пластика в домашнем хозяйстве является роскошью. В действительности даже для высококлассного профессионала выполнение точного углового реза при помощи ручной ножовки или болгарки достаточно проблематично. В случае же когда предстоит большой объем отделочных работ и сделать их нужно качественно, без торцовки обойтись практически невозможно.

Данный вид инструмента нельзя назвать исключительно профессиональным или только любительским. Четкой границы здесь просто не существует, поэтому выбор того или иного агрегата, у неподготовленного человека зачастую вызывает серьезные затруднения. Для своих подписчиков профессионалы нашего сайта провели подробный анализ этой темы и подготовили ряд основополагающих рекомендаций.

Фото торцовочной пилы.

Кому и зачем нужна торцовка

Данный инструмент не стоит путать с циркулярной пилой. Если главное назначение циркулярки – это вертикальный, либо горизонтальный роспуск деревянного бревна, доски или бруса, то торцевая пила рассчитана на точный высококачественный срез под определенным, фиксированным углом. Причем эти агрегаты могут работать не только с деревом, но и с пластиком или металлом.

Резка галтелей.

Область использования таких аппаратов достаточно широка. Чаще всего они применяются для обработки дерева. Оконные рамы, двери, разного рода подрезка плинтусов, точная стыковка бруса, а также подгонка галтелей, молдингов или фальшколон делается исключительно торцевой пилой. Строительство дома из бруса не стоит даже начинать, если у вас нет этого инструмента.

При изготовлении так полюбившихся всем пластиковых оконных рам, дверей и других подобных конструкций, качественная подгонка профиля невозможна без торцевой пилы. Предприятия, специализирующиеся на изготовлении сложных металлических каркасов из профилированной трубы, используют торцовки для точной подрезки и стыковки профиля. И это лишь часть возможностей этих агрегатов.

Портативные аппараты.

Совет: если вы хотите заняться профессиональной облицовкой или строительством, то в арсенале любой мобильной строительной бригады обязательно должна быть торцевая пила.
Без нее у вас просто не получится выполнить работы на должном уровне и ваш бизнес может пошатнуться.

Основные узлы агрегата

Вся конструкция состоит из 2 основных узлов, это станина на которой базируется стол для заготовок и собственно сама подвижная головка с режущим диском.

  • Что касается станины с поворотным столом, то это две детали, объединенные в единый узел. Станина оборудуется одной или несколькими направляющими, с помощью которых фиксируется заготовка. Подвижный стол обеспечивает изменение угла резки без переустановки самой заготовки.

Универсальная торцовочная пила.

  • Режущий диск, вместе с электродвигателем базируется на подвижном столе. На станине обязательно закреплена точно отградуированная шкала, благодаря которой можно быстро установить и зафиксировать своими руками нужный угол вертикального реза.
  • Но на этом не заканчиваются возможности агрегата. В большинстве современных моделей предусмотрено изменение угла наклона головки относительно горизонта. В дешевых аппаратах диск устанавливается лишь в 2 фиксированных положениях 30º или 45º. Более продвинутые агрегаты имеют широкую, точно отградуированную шкалу, с возможностью установки головки под любым углом.
  • Выпускаются модели с так называемым протяжным механизмом. Такое полезное приспособление позволяет выполнять рез не только в вертикальной или наклонной плоскости, но и по горизонту, двигая головку к себе или от себя на длину направляющих.

Агрегат с протяжным механизмом.

Важно: некоторые производители выпускают универсальные модели, в которых распиловочный стол может трансформироваться сверху на головку с режущим диском.
По сути, получается облегченный вариант циркулярной пилы.

Варианты реза.

На что обратить внимание при выборе агрегата

Как уже упоминалось ранее, четкой границы между профессиональными и любительскими моделями не существует. На данный момент основополагающим фактором, как правило, является цена торцовочной пилы.

Но и здесь не все так просто, в узконаправленной нише, каковой и является торцовочная пила, большое значение имеет имя производителя. Зачастую лучше взять скромный, но проверенный аппарат от надежной фирмы, нежели торцовку с большим количеством функций от неизвестного производителя.

Нормальная работа зависит от двух факторов:

  1. качество самого аппарата;
  2. правильный подбор диска.

Основные узлы агрегата.

Выбор механизма торцовочной пилы

  • Естественно, перед походом в магазин, следует четко определиться, для каких конкретно целей приобретается данный инструмент. Если вам нужна торцовка для домашней мастерской и включать вы ее будете от случая к случаю, то нет необходимости выкладывать большие деньги за сложный, высокоточный агрегат. Зачастую инструкция к таким аппаратам рассчитана на профессионалов и не факт, что вы в ней досконально разберетесь.
  • Совсем другое дело, когда аппарат покупается для установки в производственном цеху или под нужды мобильной строительной бригады. Здесь следует в первую очередь смотреть на имя производителя и только потом на количество функций. Дело в том, что на производстве аппарат будет работать каждый день и по многу часов. Выдержать такую нагрузку способны только действительно качественные машины. Ведь согласитесь, остановка производства обойдется дороже, чем покупка качественной торцовки.

Агрегат с лазерной подсветкой.

Совет: не последнюю роль играет величина гарантийного срока эксплуатации, а также наличие и доступность фирменных пунктов технического обслуживания.
Эта информация за пару минут берется из всемирной паутины.

  • Следующим немаловажным фактором, на который нужно обратить внимание, это спектр профильных дисков, которые можно установить на конкретную модель аппарата. В данном случае мы говорим о диаметре. Для домашней мастерской вполне достаточно режущей головки, рассчитанной на диск до 200 мм. Профессионалы, как правило, работают дисками 210, 250 или 305 мм.
  • Практически все агрегаты подобного плана считаются переносными. Но масса и габариты у них могут существенно отличаться. Оба эти показателя важны не только с точки зрения транспортировки, но также и в плане эксплуатации.

Шкала для настройки.

  • Ведь если вы планируете обрабатывать профилированные металлические трубы или объемный, тяжелый клееный деревянный брус, то легкая, пусть даже и очень качественная торцовочная пила для этого плохо подходит, здесь нужна мощная станина, с возможностью стационарного закрепления.
  • Но вместе с тем скромные габариты совсем не говорят о такой же малой мощности. Двигатели в 1,5 – 2 кВт, способны быстро и качественно справиться с любой работой.

Высокоточная аппаратура.

Важно: зачастую мощность двигателя и количество оборотов неразрывно связаны.
Для выполнения грубых работ подойдет любой аппарат, но если важны точность и качество реза, следует брать машинки с высокими оборотами.
Вполне приемлемым вариантом является 4 – 5 тысяч оборотов.

  • Сам двигатель, который приводит в движение диск, может быть асинхронным или коллекторным. Асинхронный тип считается более долговечным и менее шумным в работе. Зато коллекторный вариант не требует такого тщательного ухода за собой.
  • Как известно пусковые токи во много раз превышают рабочие, поэтому нелишней будет функция плавного запуска агрегата. Она особенно актуальна для эксплуатации в частных домах, где зачастую проводка не рассчитана на большую нагрузку и может сгореть.

Портативный аппарат с подвижной головкой.

  • Некоторые модели комплектуются устройством быстрого и плавного торможения, что очень удобно, а главное более безопасно.
  • Любой подобный агрегат обязательно должен оснащаться защитой от внезапного, не запланированного включения. Также желательно чтобы имелось устройство аварийного отключения при перегрузках или перепадах напряжения в сети.

Совет: исходя и опыта, можем сказать, что на моделях имеющих функцию ограничения глубины реза намного удобнее работать.
Цена у них несколько выше, но зато вы сможете делать выборку пазов и работать с деталями строго ограниченной толщины.

Детальный разбор узлов.

  • Сам электродвигатель может размещаться как непосредственно на режущей головке справа, так и немного позади аппарата. В первом случае аппарат будет более функциональным, а во втором, увеличивается обзор.
  • Передача может быть как зубчатой, так и ременной. Зубчатый редуктор, как правило, используется на мощных, высокооборотных агрегатах, так как он полностью исключает проскальзывание диска. Зато торцовки с ременной передачей обладают гораздо более низким уровнем шума, и практически полностью исключается вибрация диска. Аппараты с ременной передачей считаются более долговечными.
  • Как отечественные, так и импортные модели сейчас часто оборудуются лазерной системой прицеливания диска. Или специальной подсветкой, при которой тень от вращающегося диска точно падает на место реза. Для выполнения качественной резки дерева это весьма полезная функция.

Аппарат с верхним распиловочным столом.

Разновидности дисков

Диски классифицируются по нескольким критериям. Прежде всего, это внутренний и наружный диаметр. Здесь все просто, внутренне крепежное отверстие может быть 25 или 30 мм. По наружному диаметру размеров существует несколько, но максимум составляет 305 мм.

Универсальный диск для высоких оборотов.

Более важным параметром считается величина и конфигурация зуба на полотне. Диск с крупным зубом предназначен для грубой работы с деревом. Даже при больших оборотах у вас вряд ли получится сделать чистый рез по ламинированной, лакированной или окрашенной поверхности, для этого существуют диски со средним или мелким зубом.

Вообще все диски делятся на три вида. Это изделия, предназначенные для осуществления продольного реза, поперечного реза, а также для чистового распила. Чистовые диски идут только с мелким зубом и считаются универсальными. При высоком качестве стали, на больших оборотах, они могут с успехом резать не только древесину, но и пластик или тонкий металл.

Диск с пропилами.

Для больших нагрузок и длительной работы выпускаются специальные диски. На таких изделиях имеются глубокие сквозные пропилы от края к центру. Длина пропила и величина зазора зависит от вида обрабатываемого материала.

Разрезы компенсируют температурные деформации и снижают уровень шума. Благодаря такой оригинальной конструкции диск безболезненно выдерживает многочасовые нагрузки на любом материале.

Безопасность прежде всего

Работа с любыми режущими и особенно вращающимися агрегатами требует обеспечения особых, усиленных мер безопасности. Здесь как в правилах дорожного движения, лучше лишний раз повторить, нежели потом пострадать.

Варианты распилов.

Если вы не имеете опыта работы на станке, нелишним будет потренироваться перед выполнением ответственных операций. В любом месте можно найти обрезки материала, на которых можно «набить руку».

Изначально заготовка ставиться и четко фиксируется на распилочном столе. После чего включается двигатель пилы. Приступать к резу можно только после полного набора оборотов, вы это поймете по звуку.

Важно!
На каждом столе визуально обозначены зоны, в которые нельзя совать руки.

Если вы желаете получить красивый и качественный рез, то нажим должен быть плавным и равномерным, без рывков. Не следует пытаться работать, скрестив руки или менять руки местами. То есть если положено держать заготовку левой рукой, а двигать режущую головку правой, значит нужно так и делать.

Средства защиты.

Несмотря на наличие качественных защитных кожухов, от всех вращающихся агрегатов разлетается стружка или опилки, причем вылетает она на большой скорости и способна нанести серьезную травму глазам. Поэтому прежде чем включать аппарат наденьте защитные очки.

Совет: некоторые известные производители оснащают свои аппараты подвижным кожухом, который прикрывает диск во время холостого хода.
Но стоит вам нажать на рукоятку и начать движение головки, кожух автоматически сдвигается. Такое нехитрое приспособление спасло множество людей от серьезных увечий.
Поэтому если есть возможность купить, жалеть деньги на эту опцию не стоит.

Технические характеристики разных агрегатов.

На видео в этой статье дан обзор торцовочных агрегатов.

Вывод

Хотя комбинированная торцевая пила вещь достаточно дорогая, экономить на производителе не стоит. Признанными лидерами в этой области являются Bosch и Makita.

Не отстают от них DeWalt, Metabo и Hitachi. Из отечественных агрегатов мы бы посоветовали марку «Корвет». В общем, на рынке есть из чего выбрать, главное знать, что именно вы хотите.

Работа на профессиональном оборудовании.

10 секретов циркулярной пилы: парень своими руками

Большинство начинающих мастеров своими руками чувствуют себя совершенно комфортно, используя электрическую дрель или лобзик, но почти все они не решаются брать в руки портативную циркулярную пилу. И это неудивительно, если учесть, что дрели и лобзики относительно безопасны, бесшумны и просты в управлении. С другой стороны, портативная циркулярная пила — это мощное, шумное существо, выбрасывающее опилки, которое может нанести серьезную травму при неправильном использовании. Вот 10 советов, как сделать это правильно.

1. Осмотрите пилу

Перед каждым использованием выполняйте быструю проверку безопасности пилы. Убедитесь, что нижний кожух лезвия плавно убирается и защелкивается при отпускании. Проверьте лезвие на наличие сколов или сломанных зубов; замените лезвие, если вы обнаружите какие-либо повреждения. На сетевых пилах проверьте шнур питания на предмет трещин. При использовании аккумуляторной пилы убедитесь, что аккумулятор полностью заряжен. Не забудьте отсоединить шнур или вынуть аккумулятор, прежде чем ослаблять, затягивать или заменять лезвие.

2.Проверьте полотно

Скорость и качество пропила зависит от состояния полотна. Никогда не выполняйте резку тупым, ржавым или поврежденным лезвием. Я рекомендую использовать комбинированное лезвие с твердосплавным наконечником с тонким пропилом, которое можно использовать для поперечных и продольных пропилов в массивной древесине и фанере. Отключив пилу или сняв аккумулятор, отрегулируйте глубину пропила пилы так, чтобы лезвие выступало за край доски не более чем на 1/4 дюйма.

Циркулярные пилы — это не просто инструменты для резки дерева. При наличии подходящего полотна пила может также распиливать различные типы металла и кирпичную, каменную и бетонную кладку.

3. Найдите правильное положение пилы

Нет четкого правила относительно того, в каком направлении делать рез, но по возможности располагайте пилу так, чтобы ее двигатель был обращен к большей части доски, которая не падает, когда резать. Таким образом, опорная плита или башмак пилы будет полностью поддерживаться на протяжении всего пропила, и вам не придется выдерживать вес пилы, когда оторванный кусок упадет.

4. Делайте простые и точные поперечные пропилы

Делать идеально квадратные поперечные пропилы с помощью циркулярной пилы легко, если вы направляете пилу с угольником (подойдет рамный квадрат или Speed ​​Square).Удерживайте пилу так, чтобы ее лезвие было прямо на линии реза. Затем сдвиньте квадрат к опорной плите пилы и плотно прижмите его к краю доски. Убедитесь, что лезвие не касается доски, затем нажмите спусковой крючок и дайте пиле набрать полную скорость. Теперь просто проведите пилой по квадрату, чтобы получить чистый квадратный разрез.

5. Предотвращение скрепления

При резке листов фанеры или панелей важно обеспечить надлежащую опору, чтобы исключить опасную отдачу, которая может возникнуть, если лезвие зажато в разрезе.Поместите четыре длинных листа 2 x 4 под лист, который вы разрезаете, расположив по одному 2 x 4 рядом с каждой стороной линии разреза. Затем, когда вы сделаете разрез, обе половинки фанеры будут полностью поддерживаться двумя 2 x 4 на всем протяжении разреза. При распиливании пиломатериалов на козлах планируйте пропил за пределами пары козлов (не между ними). Позвольте более короткой части упасть, в то время как более длинная часть останется на лошадях. Резка между лошадьми приводит к тому, что пиломатериал зажимает лезвие, когда оно проваливается.

6.Делайте точные надрезы

Продольный надрез — это просто надрез, проходящий параллельно волокнам древесины, в отличие от поперечного надреза, проходящего через структуру древесины. Большинство циркулярных пил имеют металлическую направляющую для продольной резки, которая крепится к опорной плите пилы. Этот тип направляющих работает, но он ограничен разрывами шириной всего около 6 дюймов. Лучший вариант — закрепить доску длиной 8 футов для использования в качестве направляющей линейки. Вы можете сделать направляющую из совершенно прямой 1 x 8 или 1 x 10, но я предпочитаю 10–12 дюймов.-широкий широкий разрыв 1/2 дюйма. Березовая фанера. Заводская кромка фанеры всегда гладкая и идеально ровная, что делает ее идеальной направляющей для пилы. Отметьте линию разреза на заготовке, которую вы разрезаете, затем измерьте расстояние от полотна пилы до края опорной плиты пилы, которое, скажем, составляет 3-1 / 2 дюйма. Теперь отмерьте расстояние от линии разреза 3 -1/2 дюйма и закрепите или привинтите направляющую линейки на место. Во время пропила прижимайте опорную пластину пилы к направляющей линейки. Вот наши иллюстрированные инструкции по изготовлению аналогичной направляющей для циркулярной пилы.

7. Избегайте раскалывания древесины

Вращающееся полотно циркулярной пилы входит в нижнюю часть доски и выходит через верх, в результате чего на верхней поверхности часто возникают сколы. Теперь это не проблема при резке каркасов стен или перекрытий пола, а при пилении дорогих твердых пород дерева или фанеры из твердого дерева. Вот решение: поместите доску или панель лучшей поверхностью вниз. Таким образом, любые сколы произойдут как на верхней, так и на обратной стороне. Обрезая двери до нужного размера, вы хотите избежать сколов с обеих сторон.Вот как: снова поместите лучшую сторону лицевой стороной вниз, то есть той стороной двери, которая будет наиболее видна после того, как она будет повешена. Затем сделайте надрез по краю линии разреза острым канцелярским ножом. Теперь, когда вы сделаете пропил, древесные волокна будут аккуратно обрываться по линии с надрезами, оставляя гладкий пропил без сколов. Недавно я применил этот совет на практике, объясняя, как построить классическую деревянную скамейку для хранения вещей.

8. Укладывать, зажимать и разрезать

Если вам нужно отрезать более одного куска фанеры одного размера, попробуйте метод, известный как групповая резка.Сложите четыре или пять листов друг на друга, убедившись, что края идеально выровнены. Зажмите детали, затем отрегулируйте полотно пилы на максимальную глубину пропила и пропилите все листы одновременно.

9. Безопасная резка под углом

Все циркулярные пилы можно отрегулировать для выполнения угловых пропилов под углом не менее 45 градусов. Однако, когда опорная плита полностью наклонена, нижний защитный кожух лезвия имеет тенденцию цепляться за край доски. В этом случае не применяйте силу к пиле.Вместо этого отпустите спусковой крючок, рукой поднимите ограждение лезвия и сделайте разрез. Как только лезвие врежется в древесину на дюйм или около того, вы можете снять защиту.

10. Пила с гравитационной подачей

В какой-то момент вам может потребоваться проделать длинный прямой вертикальный разрез в стене, и циркулярная пила является правильным инструментом. Только не забудьте запустить пилу в верхней части стены и спилить. Таким образом, гравитация будет работать в вашу пользу; просто позвольте весу пилы продвинуть полотно через пропил.

Сохраните эту статью на будущее, закрепив ее. Чтобы найти более интересные идеи, следите за Popular Mechanics на Pinterest .

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

9 самодельных схем лобзика для циркулярной пилы, которые можно легко сделать своими руками

Циркулярные пилы — невероятно полезный инструмент и незаменимый предмет в любом наборе инструментов профессионального плотника, а также в любой домашней мастерской DIY.

Циркулярные пилы отлично подходят для выполнения ряда прямых пропилов, но не всегда легко резать с идеальной точностью, даже с многолетним опытом — и здесь на помощь приходит кондуктор.

С помощью приспособления вы можете повысить точность резки, гарантируя, что вы будете резать одну и ту же линию раз за разом. И что самое лучшее, вам даже не нужно тратить много времени или денег, потому что большинство из них невероятно легко сделать. Вот наши любимые 9 схем приспособления для циркулярной пилы, которые мы нашли во время работы в сети.

1. Приспособление для торцовки и фрезерования

С помощью простого приспособления циркулярная пила может найти целый ряд новых применений, и это именно то, что этот план показывает вам, как это делать. Как объясняет автор, вы можете использовать это приспособление, чтобы вырезать углы, дадо, стыки внахлест и многое другое. Фактически, хотя он не заменяет эти инструменты, он позволяет выполнять множество работ, которые в противном случае вам понадобились бы настольная пила или торцовочная пила для правильной резки.

Это очень четкий и информативный план. Каждый шаг подробно описан, и есть много полезных фотографий, чтобы проиллюстрировать, что вам нужно делать. Есть также хорошо сделанное видео, где домашний мастер объясняет, что он сделал и почему, позволяя вам адаптировать его планы к вашим потребностям.

Этот план является очень полезным ресурсом — и, как видите, результат выглядит очень профессионально — он, вероятно, лучше всего подойдет для циркулярной пилы с проводом, а не с беспроводной циркулярной пилой пилы или циркулярная мини .Если вы амбициозны, почему бы не пойти домой?

Узнать подробности

2. Поперечное и угловое приспособление

Если вы были впечатлены приведенным выше планом, вам понравится этот — потому что он был составлен одним и тем же человеком. В нем рассказывается, как сделать поперечный надрез и приспособление для резки под углом, и в нем раскрываются все сильные стороны плана, о котором мы говорили выше.

Есть объяснения, есть фотографии и все подсказки и подсказки.Также есть полезный раздел со ссылками, где вы можете достать все необходимые материалы, если не знаете, где все купить.

Нам нравится энтузиазм этого парня, но мы также очень ценим его мастерство. Он явно талантливый мастер-мастер. Поиск планов и видео такого качества всегда доставляет удовольствие, поскольку практически каждый может узнать что-то новое. Прекрасная работа!

Узнать подробности

3. Простое приспособление для торцовки

Циркулярные пилы — незаменимый инструмент, но там, где они падают, они делают идеально прямые пропилы.Даже самый опытный оператор не всегда может разрезать по-настоящему прямую линию, а для новичков это может быть практически невозможно.

Чтобы решить эту проблему и убедиться, что вы время от времени сможете делать максимально прямые разрезы, посмотрите это видео, которое мы нашли, в котором показано, как сделать самодельный простой приспособление для поперечной резки.

В видео нет слов — это просто покадровая видеозапись, на которой кто-то строит приспособление перед камерой. Однако вы можете ясно видеть все, что он делает, и это очень легко воспроизвести дома.

На странице YouTube также есть ссылка на планы, так что вы можете найти там еще больше информации.

Ой, и знаете что? Это снова тот же парень!

4. Шаблон для прямой и поперечной резки

Итак, мы нашли кое-что, сделанное другим экспертом по DIY, и с этим вы получаете два тарифных плана по цене одного.

Во-первых, на сайте представлены планы изготовления оправки для вашей циркулярной пилы из древесных отходов, которые, вероятно, лежат у вас дома.Вам нужно выполнить четыре простых шага, каждый из которых четко проиллюстрирован фотографиями того, что вам следует делать.

После этого есть еще один план изготовления приспособления для поперечной резки из аналогичных материалов. Вы найдете такое же внимание к деталям, четкие инструкции и информативные фотографии. Оба этих приспособления невероятно легко сделать дома — и оба помогут вам максимально эффективно использовать вашу циркулярную пилу.

Два очень хороших плана, которые стоит попробовать повторить дома.

Узнать подробности

5. Квадратная направляющая и линейка

Эта страница с подробным описанием изготовления кондуктора для циркулярной пилы является одной из самых понятных и профессиональных, с которыми мы когда-либо сталкивались. Объяснения предельно ясны и по делу, а фотографии, используемые для иллюстрации каждого шага, качественные и профессиональные. Нам также нравится, как фотографии четко обозначены, чтобы точно указать, на что вы должны смотреть.

С помощью этих планов вы можете узнать, как сделать направляющую для квадратной резки для вашей циркулярной пилы, а также направляющую для линейки .Вы найдете подробную информацию обо всех инструментах и ​​материалах, необходимых для завершения проекта, а также пару полезных иллюстраций.

Еще один очень хорошо составленный план, который должно быть легко воспроизвести в домашних условиях, и тот, который поможет вам улучшить качество вашей работы при пилении циркулярной пилой.

Узнать подробности

6. Дисковая пила к гусеничной пиле

Это видео на YouTube демонстрирует, как превратить вашу циркулярную пилу в гусеничную пилу, позволяющую выполнять идеально прямые пропилы снова и снова.

Наблюдать за работой этого парня очень увлекательно. Это еще одно ускоренное покадровое видео, но он также дает вам комментарии, пока вы смотрите, как он работает. Видео движется в живом темпе — у вас нет ни минуты, чтобы заскучать, и пока вы смотрите, джиг, который он делает, обретает форму прямо у вас на глазах.

Это еще один мастер DIY с невероятным вниманием к деталям, и кто-то может чему-то научиться. В конце, когда он закончил демонстрировать, как это сделать, он также дает несколько дополнительных советов, которые помогут вам добиться успеха, когда придет ваша очередь пытаться.

Это очень качественное видео, и мы впечатлены продемонстрированными навыками и знаниями.

7. Поперечное приспособление

Здесь у нас есть еще одно демонстрационное видео, которое мы нашли на YouTube, а все планы и дополнительную информацию можно найти на странице YouTube.

Для нас это идеальный проект «сделай сам», потому что результаты достигаются с использованием чрезвычайно дешевых материалов, которые будут доступны многим людям, поэтому нет необходимости тратить много денег.Однако то, что это не так дорого, не означает, что результаты менее впечатляющие.

Это еще одно из тех видео, которые просто интересно смотреть. Шаг за шагом вы можете увидеть, как он работает над проектом по мере того, как он обретает форму — и для многих людей найдется множество полезных советов, которые можно использовать.

Очень простой, но чрезвычайно эффективный приспособление для циркулярной пилы, которое даже новички могут попробовать дома.

8. Колея пилы менее чем за 30 минут

Вот несколько иная посылка.Вместо того, чтобы завершить проект своими руками, потратив наименьшее количество денег на материалы, этому парню удается изготовить простую пилу менее чем за полчаса.

Как объясняется в видео, идея заключалась в том, чтобы сделать что-то, что предотвращает смещение циркулярной пилы в любом направлении, оставаясь при этом как можно более простым. Как вы увидите из ролика, он, безусловно, добился своей цели.

Видео длится всего пять минут, объяснения и демонстрации ясны, и это должно быть легко воссоздать дома практически любой желающий.

9. Приспособление из обрезков

Идея сделать что-нибудь из обрезков, которые вы можете найти дома, сразу же привлекает нас, и, как объясняет мастер в этом видео, эта приспособление обманчиво проста. Для нас это суть DIY.

Видео начинается с объяснения проблемы, связанной с попыткой сделать надрезы свободными и без направляющих, или с помощью зажима. Затем он продолжает говорить о том, как можно добиться лучших результатов, сконструировав чрезвычайно простое приспособление, которое ничего не стоит и позволяет выполнять работу быстро и легко.

Важный момент, который он упоминает, заключается в том, что его приспособление — и многие другие самодельные приспособления, которые вы можете попробовать сделать — созданы для одной конкретной пилы. Поскольку размер приспособления измеряется для одной пилы, вы не можете использовать его с другой. Если вы хотите использовать похожий зажим с другой пилой, вам придется начать сначала — но, к счастью, их очень легко собрать, поэтому даже если вам придется это сделать, это не займет у вас слишком много времени.

Креативный, но очень простой

Как вы можете видеть из большинства этих чертежей, простой кондуктор для циркулярной пилы можно сделать своими руками в домашних условиях быстро, легко и недорого.Циркулярная пила — незаменимый инструмент для любого плотника, будь то обычный или профессиональный, но с самодельным приспособлением вы действительно сможете раскрыть ее истинный потенциал.

Хотя циркулярная пила с кондуктором не может заменить хорошую настольную или торцовочную пилу для всех областей применения, она может открыть целый ряд новых возможностей.

Не забудьте прикрепить！

Устойчивый инструмент недели в Западном Сиэтле: ручная циркулярная пила

Аманда Леонард

Ручная циркулярная пила — один из самых популярных и часто используемых электроинструментов.Вы, наверное, видели их практически на каждом шоу, посвященном самодеятельности. Вы не поверите, но стационарные циркулярные пилы существуют с конца 1770-х годов, хотя до 1923 года они не были доступны в ручном виде.

В базовой циркулярной пиле используется вращающееся полотно, чтобы делать относительно прямые пропилы по куску материала. Хотя ручная версия — это тип, о котором большинство людей думает, когда упоминается циркулярная пила, существует также широкий спектр других циркулярных пил, таких как торцовочные пилы, радиальные пилы, настольные пилы и столярные изделия для печенья.Прелесть ручной версии в том, что вместо того, чтобы перемещать древесину по лезвию, лезвие движется по дереву. Это обеспечивает большую гибкость в выборе угла или длины разреза.

Пильный диск состоит из металлического диска с зубьями по краям. Эти зубья часто предназначены для обработки материала, который вы режете, например, дерева, фанеры или металла, но есть также многоцелевые лезвия, которые с некоторой степенью успеха могут справиться практически с чем угодно. Совет: при резке фанеры или ламината используйте малярную ленту по линии разреза и разрежьте материал вверх ногами.Это поможет вам получить чистый срез без чрезмерных сколов.

Еще одной особенностью ручной циркулярной пилы является возможность регулировки угла и глубины пильного полотна. Регулируя углы, домашний мастер может создавать более сложные стыки во всех видах проектов, от отделочных работ до изготовления мебели. С другой стороны, регулировка глубины лезвия просто ограничивает раскрытие лезвия и помогает контролировать отдачу, которая может быть опасной как для человека, так и для проектора. Совет: Установите лезвие так, чтобы его нижняя часть находилась не более чем на 1/8 — 1/4 дюйма ниже материала.Не забывайте всегда отключать электроинструменты при выполнении этих регулировок.

Ручная циркулярная пила — очень мощный и потенциально опасный инструмент, поэтому всегда помните о лезвии, которое вращается со скоростью несколько тысяч оборотов в минуту, и надевайте эти защитные очки! Вы также можете узнать, что находится под материалом, который вы режете. Никогда не бывает забавно пройти через разрез, а затем внезапно перерезать шнур питания. Конечно, если вы склонны к подобным ошибкам, вы можете вообще не обрезать шнур питания, попробовав один из беспроводных вариантов из библиотеки инструментов.

Дополнительные советы и рекомендации по использованию циркулярной пилы и других электроинструментов можно найти в новом курсе «Электроинструменты 101», предлагаемом в сотрудничестве с The Tool Library Общественным колледжем Южного Сиэтла. Эми Эклунд из Amy Works будет инструктировать класс по безопасному и эффективному использованию электроинструментов. Чтобы записаться на этот курс и другие курсы по уходу за домом своими руками, посетите сайт www.learnatsouth.com.
Ручная циркулярная пила (с проводом или аккумулятором) — один из более чем 1000 инструментов, доступных в настоящее время в Библиотеке инструментов Западного Сиэтла, которую можно бесплатно использовать и запускать в основном за счет пожертвований пользователей.Если вы или кто-то из ваших знакомых хотели бы участвовать в The Tool Library, рассмотрите возможность участия в одной из наших встреч, проводимых каждые две недели, или о том, чтобы стать ее участником.

Следите за Библиотекой инструментов West Seattle:
Twitter (@wstoollibrary),
Facebook, (http://www.facebook.com/home.php?#!/pages/West-Seattle-Tool-Library/132 …)
и Meetup (http://www.meetup.com/West-Seattle-Tool-Library/).

Как выбрать лучшую пилу для DIY

Как выбрать лучшую пилу для DIY: Мало что может сравниться с радостью от работы с такими материалами, как дерево, и создания чего-то для удовлетворения ваших потребностей собственными руками.Но когда дело доходит до распила, какая пила вам нужна? Это простое руководство поможет.

Ричардсон Аканде

Если вы только начинаете или являетесь опытным экспертом, кажется, что каждый хоть немного знает, что делает пилу хорошей. Однако существуют пилы разных пород, в зависимости от того, что вы хотите распилить. Независимо от того, прорезаете ли вы трубу из ПВХ или кусок древесины, или если есть необходимость сделать пропил под определенным углом, одно остается верным: существует «подходящий инструмент для работы».«Следовательно, необходимо сделать правильный выбор среди нескольких пил, имеющихся на рынке.

Выбор подходящей пилы зависит от многих факторов: мощности, желаемой формы, материалов для резки, размера и глубины пропила, а также от того, нужно ли устанавливать пилу. Давайте посмотрим на пилы и посмотрим, на что они способны.

Руководство: как выбрать лучшую пилу для DIY

Перед тем, как выбрать пилу

Пилы являются неотъемлемой частью набора инструментов DIY. Как и молоток, они служат многим целям, особенно для задач, связанных с деревом.Однако в зависимости от задачи вид пилы многое говорит о том, как будет выглядеть окончательная работа.

Поэтому, прежде чем приступить к работе по дереву, ознакомьтесь с некоторыми советами, которые помогут добиться отличного результата.

Осторожно: пилы могут быть опасными

Прежде чем перейти к лучшим способам выбора пилы, важно знать, что пилы опасны, и с ними нужно обращаться осторожно.

Как и другие инструменты, пилы сопряжены с определенными рисками; Поэтому возьмите за привычку носить защитное снаряжение каждый раз, когда вы используете пилу, и научитесь пользоваться машиной перед тем, как приступить к большим проектам.

Новым пользователям лучше учиться у других, обладающих большим опытом, и начинать с небольших и простых проектов.

Ручные инструменты или электроинструменты?

После того, как были учтены неотъемлемые опасности, связанные с пилами, следующим этапом является выбор типа пилы, который подходит для данной работы. В общих чертах, пилы можно разделить на две группы: ручной инструмент, состоящий из ручных пил и ножовок, и электроинструмент, включая (среди прочего) циркулярную пилу, торцовочную пилу, настольную пилу, лобзик и спиральную пилу.

Если вы работаете над большим проектом, электроинструмент может оказаться спасительным средством, поскольку он может сэкономить ваше время и энергию. Прелесть в том, что электроинструменты с каждым днем ​​становятся лучше с точки зрения производительности и в то же время становятся дешевле; Возможно, вам не придется ломать голову, если вы его купите.

Однако, если вам нужны менее опасные и дешевые инструменты, ручные пилы, безусловно, подходят для обоих вариантов. Не беспокойтесь: если вы хотите пропилить трубы, ветки деревьев или даже более плотные породы дерева, ручные инструменты определенно подойдут для небольших работ.Также имейте в виду, что, хотя с ручными инструментами вы не гарантированно сделаете чистые или более качественные пропилы, ошибки, которые могут привести к повреждению ваших материалов или даже к самому себе, могут произойти очень быстро с аналогичной пилой, особенно если вы новый пользователь. Фото Аманды Кариэллы на Unsplash

О многом говорит природа разреза

Нет ни одной универсальной пилы, которая могла бы справиться со всеми задачами; ни одна пила не может выполнить все работы по резке. Чтобы определить, какая пила подходит для вашей цели, первым делом следует определить, как вы собираетесь резать.Это против течения или вместе с ним?

Давайте посмотрим, что именно это означает.

Резка против волокон

Когда вы режете против волокон, это означает, что вы режете под прямым углом или перпендикулярно волокнам древесины.

Это очень важно, не работайте против шерсти, если не уверены, что это необходимо. Вы можете повредить свои материалы в процессе и потратить скудные ресурсы. Однако этот тип стрижки иногда требуется, но будьте особенно осторожны, чтобы убедиться, что вы делаете правильные вещи.

Если необходимо резать поперек волокон, убедитесь, что вы используете специализированную пилу для такого случая, например, торцовочную или любую другую модель, которая подходит для этой задачи. Успех задачи во многом зависит от типа используемой пилы, независимо от опыта человека, работающего с пилой.

Существуют специальные инструменты и пилы, если вы режете против волокон, хотя это должны делать специалисты в области резки дерева, потому что это деликатно и может разрушить древесину, если не сделать ее должным образом.Инструменты и пилы также могут быть повреждены, поэтому это должно стать делом для людей, уже имеющих опыт работы с деревом.

Резка по волокну

Одно из правил в мире столярных работ — всегда резать дерево по волокну, и большинство инструментов было разработано с учетом этой аксиомы. Резка по зерну проста и понятна, основная хитрость — определить зерно с самого начала.

Осмотрите древесину, чтобы определить, в какую сторону указывают волокна, обратите внимание, что все линии на древесине будут указывать в одном направлении.Это может показаться на первый взгляд очевидным, но в некоторых случаях требует внимательного изучения. Как только вы определите эти линии, можно будет легко разместить пилу для пропила вдоль той же оси. Текстура древесины, видимая здесь, идет снизу слева направо. Эти доски были обрезаны с зерном. Фото Эндрю Бьюкенена на Unsplash

Многие инструменты подходят для резки с зернистостью; поэтому, если стоит задача резать зерно, необходимо подобрать инструмент, более конкретно соответствующий поставленной задаче.В большинстве случаев резать по волокну проще и проще, поэтому для новичков в деревообработке это лучший способ начать, так как риск повреждения древесины сведен к минимуму.

Независимо от того, выполняется ли резка по волокну или по волокну, определение фактического типа пропила на раннем этапе поможет выбрать подходящую пилу, но есть пилы, которые могут работать в обоих случаях. Просто убедитесь, что вы определили задачу, прежде чем выбирать пилу.

Виды пил

Ручная пила

Фото Мэтта Арца на Unsplash

Скромная ручная пила, возможно, является одним из самых популярных инструментов для дома, идеально подходит для столярных работ и многих других видов работ по дереву.Если у вас нет электричества, вы можете использовать его вместо циркулярной пилы. Он может делать прямые пропилы на дереве, им легко пользоваться и обслуживать.

Подходит для базового домашнего ремонта, предназначен как для твердых, так и для мягких пород дерева, и при хорошем уходе имеет острые зубья, которые позволяют делать очень тонкие пропилы. Однако, если вы хотите разрезать трубу или металл, ручные пилы не подходят.

Ручная пила может разрезать древесину различной формы и размера, но для этого требуется некоторое обучение тому, как держать пилу, чтобы делать прямые пропилы, не поворачивая ее и не портя древесину.

Если вы режете доски размером 2 × 4 или 4 × 4, ручные пилы могут оказаться неудобными в использовании, особенно если вам нужно распилить большой объем. В этой ситуации разбрызгивание на циркулярную пилу может оказаться выгодным вложением.

Ножовка по металлу

Фотография Barn Изображение на Unsplash

Ножовка по металлу — это современная промышленная версия ручной пилы. В отличие от ручной пилы, которая часто имеет деревянную ручку и лезвие, которые не предназначены для легкой замены, ножовка обычно имеет металлическую ручку и легко заменяемые лезвия.Эти лезвия бывают разных типов в зависимости от материала, который нужно разрезать, и их конструкция позволяет легко заменять лезвие, что означает, что ножовка может быть очень удобным и адаптируемым инструментом, который позволяет резать множество различных типов материалов.

Ножовка по ножовке хороша для резки труб, ПВХ, трубопроводов и металлических листов. Поэтому, если вы работаете или готовитесь к работе с металлами и трубами, или делаете различные формы и разрезы в процессе, ножовка может быть отличным вариантом, чтобы попробовать.

Циркулярная пила

Фотография Джорджа Пастушока на Unsplash

Если вы, вероятно, будете выполнять большие работы, бензопила определенно станет лучшим вариантом. Циркулярная пила — самая полезная, популярная и универсальная из семейства мотопил. Он может быть настольным или переносным.

Он приводится в действие электродвигателем, и дисковая пила может быть оснащена различными типами лезвий для различных целей, в зависимости от материала и желаемой формы. Универсальные полотна идеально подходят для распиловки древесины и поперечных распилов.

Дисковая пила с различными лезвиями, которые могут разрезать кирпич, пластмассу, металл и дерево, является универсальной пилой, которая может быть полезна во многих ситуациях и, в отличие от настольной пилы, представленной ниже, может даже использоваться для резки зерно.

Торцовочная пила

Фото Энни Грей на Unsplash

Торцовочная пила является близким родственником циркулярной пилы с несколькими незначительными, но важными отличиями в ее характеристиках. Если вам нужны точные пропилы, то торцовочная пила должна быть вашим вариантом номер один, так как она способна делать точные пропилы под разными углами как по направлению волокон, так и против них.

Из-за тяжелого основания торцовочная пила должна устанавливаться на столе; однако многие современные версии имеют легкий вес, что делает их более портативными и потенциально устраняет необходимость в установке. В защитном диске находится пильный диск, а рычаг регулируется, что позволяет пиле опускаться, скользить, поворачиваться и подниматься, в зависимости от обстоятельств, для выполнения индивидуальных пропилов под желаемыми углами.

Настольная пила

Настольная пила — это не просто еще один член длинного списка доступных пил. Сильная сторона настольной пилы заключается в том, что она может легко выполнять длинные чистые пропилы благодаря специальному лезвию.Он разработан с краем или забором, вы можете выровнять древесину, чтобы сделать более прямые и чистые пропилы.

Настольная пила обычно используется только для резки по волокну, в отличие от упомянутой выше циркулярной пилы, которая также используется для резки по волокну.

Чтобы разрезать широкий кусок дерева на меньшую длину и ширину, настольная пила идеально подходит, и поэтому при изготовлении книжных полок или мебели настольная пила должна рассматриваться как первый вариант. Он может точно разрезать как более длинные детали, такие как полки и панели, так и детали, требующие более тонкого прикосновения, такие как кронштейны.

Лобзик

Другой представитель семейства мотопил, лобзик подходит для выполнения нестандартных разрезов или форм. В отличие от циркулярной пилы и ручной пилы, лобзик также может резать керамические материалы, пластмассы и металлы, поэтому вы, как вы, используете правильный тип лезвия.

Для техники вам просто нужно направлять пилу, когда тонкое лезвие совершает возвратно-поступательное движение (движется вперед и назад), а опора пилы скользит по обрабатываемому материалу. Эта пила идеальна, в том числе, для изготовления поделок и скворечников.Кроме того, в большинстве случаев лобзик позволяет наклонять пилу и резать под заданным углом.

Спиральная пила

Спиральная пила, прочный родственник лобзика, остается неподвижной, пока пользователь перемещает режущий материал вокруг нее. Он может резать дерево и пластик и способен делать невероятно крутые повороты, но эта сложность имеет свою цену: необходимо проявлять особую осторожность из-за его тонкого лезвия, которое может легко сломаться, если оно подвергнется слишком большой нагрузке. Однако, если вы хотите создать замысловатый дизайн, можно рассмотреть вариант с пилой для прокрутки.

В заключение

При большом количестве опций, доступных в семействе пил, выбор подходящей пилы может быть немного сложным.

Тем не менее, лучше продумать, для какой работы вам понадобится пила, поскольку не существует отдельной пилы, которая могла бы выполнять все задачи. Хотя некоторые из них более универсальны в адаптации к нескольким задачам или работе с более чем одним материалом, поэтому проверьте пилы, доступные на рынке, какие варианты они предлагают и для чего вам нужна пила.

Мини-циркулярные пилы для любых домашних проектов

Независимо от того, работаете ли вы в небольшой мастерской или ищете удобное устройство для домашних работ, правильный инструмент очень важен. В зависимости от вашего бюджета покупка мини-циркулярной пилы также может сэкономить вам доллар, особенно если вам никогда не требовалась большая модель. Рынок пил варьируется по мощности, весу, типу заряда, мерам безопасности и другим характеристикам. Вот несколько лучших вариантов для идеальной стрижки.

Универсальное решение

Если после вашего последнего проекта по благоустройству дома на следующий день у вас заболели руки, это устройство станет огромным облегчением. Эргономичная ручка, лазерная направляющая и гибкая глубина резки делают его отличным выбором. TACKLIFE

КУПИ СЕЙЧАС

Найдите двигатель, совместимый с типом проектов, над которыми вы будете работать.Благодаря широкому ассортименту лезвий вы можете резать такие материалы, как дерево, мягкий металл и плитку.

Одноручная операция

Этот прибор поможет даже самым неподготовленным людям почувствовать уверенность в своих навыках резки. Компактный размер инструмента является основным преимуществом, к тому же он включает в себя дополнительные лезвия и дополнительный инструмент. Бытие

КУПИ СЕЙЧАС

Если вы раньше пилили, то знаете, что при этом может образоваться много пыли и мусора.Такие функции, как встроенный пылесос, сделают уборку за вас и поддержат порядок на рабочем месте, чтобы вы могли быстро перейти к следующей задаче.

Универсальность в разных пространствах

Ни один прочный материал не найдет себе равных, пока вы не представите этот инструмент. С ним очень легко обращаться и хранить, и это исключительно быстро. Он имеет предохранительный выключатель для лучшей защиты пользователей. PureZoneA

КУПИ СЕЙЧАС

Если вам нужны дополнительные принадлежности, то в ящике для инструментов можно легко хранить вашу мини-циркулярную пилу, а также другие инструменты, которые нужны вам дома.Оптимальный набор позволит вам резать, надрывать, обрезать и рубить. Одна из лучших частей: инструменты с батарейным питанием могут выходить с вами на улицу, где обычная пила, для которой требуется розетка, может не добраться.

4 способа выполнения прямых пропилов с помощью циркулярной пилы | Пилы на Skates®

Узнайте, как использовать циркулярную пилу для выполнения прямых пропилов с лазерной точностью! Вот четыре верных способа вырезать четкие прямые линии на досках и фанере!

Выполняйте прямые пропилы с помощью циркулярной пилы

Мы все пытались сделать прямой пропил нашей циркулярной пилой.Несмотря на все наши усилия, лезвие всегда отклоняется от линии карандаша. Затем лезвие застревает, когда мы пытаемся вернуть пилу в нужное русло. Теперь мы просто зря потратили время, деньги и фанеру. Циркулярные пилы не умеют двигаться по прямой. У меня есть решение. Сегодня я расскажу о четырех надежных способах вырезания прямых линий с помощью циркулярной пилы.

Спасибо моим друзьям из Kreg Tool за то, что прислали мне несколько инструментов, которые я включил в этот пост. Инструменты были отправлены в обмен на мой честный обзор.Все мысли и мнения принадлежат мне.

Этот пост содержит партнерские ссылки на материалы или инструменты, которые я использовал для завершения этого проекта. Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами DIY. и советы DIY с вами. Использование этих ссылок бесплатно. Щелкните здесь, чтобы ознакомиться с политикой моего сайта.

Прежде чем мы перейдем к , как делать прямые пропилы с помощью циркулярной пилы , обязательно нажмите кнопку подписки внизу этой страницы, чтобы подписаться на мой еженедельный информационный бюллетень БЕСПЛАТНО , загруженный полезными приемами карманных отверстий , пробел -сохранение идей мастерской , умных советов DIY и многое другое!

Содержание

  • Что такое циркулярная пила?
  • Типы циркулярных пил
  • Как разрезать фанеру прямо?
  • Как сделать прямой пропил циркулярной пилой?
  • 4 способа выполнения прямых пропилов с помощью циркулярной пилы
  • Наконечники для прямой резки циркулярной пилой
  • Еще Нравится

Что такое циркулярная пила?

Циркулярная пила — это ручной инструмент с вращающимся лезвием, используемый для резки дерева.

Связано: Как заменить полотно на циркулярной пиле

Вернуться к содержанию

Типы циркулярных пил

Распространенные типы пропилов, которые мы делаем с помощью нашей циркулярной пилы, — это продольные, поперечные и косые пропилы.

Продольный пропил выполняется по фактуре древесины или по длине доски.

Поперечный пропил выполняется поперек волокон древесины или шириной доски.

Угловой пропил делается по диагонали вдоль волокон древесины или по ширине доски.

Вернуться к содержанию

Как разрезать фанеру прямо?

Домашние мастера часто хотят знать «как делать прямые пропилы на фанере?» Один из способов резки фанеры — настольная пила.

При использовании настольной пилы для резки фанеры необходимо учитывать несколько моментов. Во-первых, некоторые домашние мастера боятся использовать настольную пилу.Во-вторых, поднять тяжелый кусок фанеры на настольную пилу может быть непросто. В-третьих, попытка разрезать большой лист фанеры на небольшой настольной пиле может быть опасной.

Связано: Руководство для начинающих по безопасности настольной пилы

Другой способ, которым мы можем вырезать прямую линию на фанере, — это дисковая пила. Но мы все пытались получить прямой пропил с помощью циркулярной пилы, и ничего не получалось. Циркулярные пилы не умеют двигаться по прямой. Несмотря на все наши усилия, лезвие всегда отклоняется от линии карандаша.Затем лезвие застревает, когда мы пытаемся вернуть пилу в нужное русло. Теперь мы просто зря потратили время, деньги и фанеру.

Наша циркулярная пила не может делать такие прямые пропилы сама по себе. Понадобится небольшая помощь забора или режущего инструмента.

Вернуться к содержанию

Как сделать прямой пропил циркулярной пилой?

Когда мы покупаем циркулярную пилу, она обычно не включает забор. Обычно это означает, что нам нужно использовать пилу от руки.Направляющая или направляющая для резки помогают пиле делать прямые и точные пропилы.

Изготовление направляющей для резки своими руками или покупка забора в магазине поможет нашей циркулярной пиле каждый раз выполнять прямые пропилы с лазерной точностью.

Вернуться к содержанию

4 способа выполнения прямых пропилов с помощью циркулярной пилы

Площадь скорости

Угольник — один из самых простых способов делать короткие прямые пропилы с помощью циркулярной пилы.И скоростной квадрат — это не пони для одного трюка. Его можно использовать для многих других дел в магазине. Я также использую свой скоростной угольник, чтобы настроить торцовочную пилу для получения точных пропилов.

ПРИМЕЧАНИЕ: Я обычно кладу квадратик скорости на ближайшую ко мне сторону заготовки. Для наглядности я перевернул квадрат скорости на противоположную сторону, чтобы вы могли видеть, как он ложится на заготовку. Для достижения наилучших результатов разместите квадрат скорости на той же стороне, где вы начинаете резку. Таким образом, вы вдавливаете угольник скорости в заготовку.

Как это работает

  • Измерьте и отметьте места для пропила
  • Поместите лезвие на отметку и поместите скоростной угольник напротив опорной пластины пилы
  • Прижмите опорную пластину пилы к квадрату и сделайте надрез

Где использовать

  • Поперечные и продольные пропилы, которые короче, чем длина скоростного квадрата
  • Распилы под углом 45 градусов

Направляющая для резки циркулярной пилой своими руками

Направляющая для циркулярной пилы или приспособление для поперечной резки помогает нам выполнять точные поперечные и косые пропилы.Для нашей циркулярной пилы он действует как упор или направляющая для резки. Опорная плита пилы упирается в упор кондуктора. Ограждение заставляет пилу делать пропил именно там, где мы хотим.

Я сделал свою направляющую для резки примерно за десять минут, используя всего два обрезка фанеры толщиной 1/4 дюйма. Также можно использовать МДФ вместо фанеры.

Более крупный кусок фанеры служит основанием для приспособления. Это также направляющая для пильного полотна. Край приспособления помещается именно там, где мы хотим разрезать.

Узкий кусок фанеры приклеивается к большему. Эта узкая деталь действует как ограждение для опорной плиты пилы.

Я сделал направляющую для резки длиной около 12 дюймов. Вы также можете удлинить приспособление для более длинных резов.

Связано: Как сделать приспособление для поперечной резки циркулярной пилы своими руками

Как это работает

  • Измерьте и отметьте места для пропила
  • Поместите край зажимного приспособления на отметки и закрепите его в положении
  • Поместите опорную пластину пилы напротив упора и сделайте пропил

Где использовать

  • Поперечные и угловые пропилы
  • Разрезы ограничиваются длиной направляющей для резки

Kreg Rip-Cut

Kreg Rip-Cut — это простой способ резать прямые линии с помощью нашей циркулярной пилы.Универсальные салазки Rip-Cut подходят для большинства популярных дисковых пил. Упор Rip-Cut следует по прямой кромке нашей заготовки, что обеспечивает точный рез каждый раз. Ограждение регулируется и может делать пропилы шириной до 24 дюймов. Мы можем установить забор один раз, а затем делать повторяющиеся продольные надрезы для наших проектов DIY.

Как это работает

  • Измерьте и отметьте места для разреза
  • Отрегулируйте упор так, чтобы лезвие резало вдоль отметки
  • Используйте ручку Rip-Cut, чтобы прижать упор к заготовке и сделать пропил

Где делать Использовать

  • Продольные пропилы любой длины, шириной до 24 дюймов
  • Многократные пропилы
  • Разрушение листов фанеры или МДФ

Kreg Accu-Cut

Kreg Accu-Cut также позволяет нам резать прямые линии с помощью нашей циркулярной пилы.Accu-Cut подходит для большинства популярных циркулярных пил. По сути, это превращает нашу циркулярную пилу в гусеничную пилу.

Думайте о гусеничной пиле как о железнодорожном полотне для нашей циркулярной пилы. Пила движется по направляющей или рельсам во время резки. Это позволяет нам делать длинные, прямые и точные пропилы.

Accu-Cut отличается от Rip-Cut, потому что его можно использовать для резки досок любой ширины или фанеры. Максимальный размер Rip-Cut составляет 24 дюйма. Accu-Cut также может выполнять резку под любым углом.

Есть две версии Accu-Cut.Accu-Cut делает разрезы длиной до 50 дюймов. Accu-Cut XL выполняет разрезы длиной до 100 дюймов. Пакет расширения для Accu-Cut добавляет 50 дюймов, поэтому он может отрезать до 100 дюймов в длину.

Accu-Cut прикрепляется к циркулярной пиле аналогично Rip-Cut. Внизу Accu-Cut есть нескользящие направляющие полосы, которые удерживают его на месте. Это означает, что Accu-Cut не нужно зажимать в нужном положении. Пила просто следует по траектории, что позволяет ей каждый раз делать прямые и точные пропилы.

Как это работает

  • Измерьте и отметьте места пропила
  • Поместите край Accu-Cut на отметки
  • Поместите пилу на направляющую и сделайте пропил

Где использовать

  • Длинные прямые поперечные и продольные пропилы
  • Распилы под углом под любым углом
  • Резки длиной до 100 дюймов
  • Разрушение листов фанеры или МДФ

Наконечники для прямой резки циркулярной пилой

  • Расположите скоростной угольник, направляющую для резки циркулярной пилы «Сделай сам» или Kreg Accu-Cut так, чтобы она закрывала ту сторону заготовки, которую вы хотите сохранить. Таким образом, пила будет резать на стороне отходов, и вы не повредите деталь, которую хотите оставить, если пила отклонится от линии реза.
  • Сделайте надрезы на куске утеплителя из жесткого пенопласта.
    • Пенопласт — отличная рабочая поверхность для резки больших листов фанеры и МДФ
    • Пенопласт предотвращает случайное разрезание пильным диском рабочего стола или тротуара / бетона при работе на земле

Вернуться к содержанию

Последние мысли

Циркулярная пила сама по себе не может сделать идеально прямой пропил.Ему нужна небольшая помощь со стороны ограждения или направляющей для резки. Прямые пропилы с помощью циркулярной пилы сделать четырьмя способами. Четыре способа — это скоростной угольник, направляющая для резки циркулярной пилы DIY, Kreg Rip-Cut или Kreg Accu-Cut.

Спасибо, что заглянули. Если вам понравился этот урок, не могли бы вы уделить время и закрепить его на Pinterest? Я был бы очень признателен!

Рекомендовано для вас

Прикрепите его для последующего использования

7 лучших компактных циркулярных пил (Обзоры 2021)

Лучшие компактные дисковые пилы легкие, удобные в транспортировке и, прежде всего, маневренные.Они предлагают возможности, которых не предоставляют пилы большего размера. Они отлично подходят для работы в ограниченном пространстве и подходят для тех задач, которые требуют быстрых и удобных решений.

Мы смотрим на лучшие мини-дисковые пилы, чтобы определить, какие из них являются лучшими в каждой категории, а какие заслуживают общей награды.


Модель

Таблица сравнения продуктов

Характеристики

Лучшая в целом компактная циркулярная пила

Литий-ионная пила Makita SH02R1 CXT

  • Аккумуляторная
  • Легкая
  • Пылеуловитель

Лучшее для начинающих

Набор инструментов Dremel SM20-02 Saw Max

  • Режет большинство материалов
  • Мощный двигатель
  • Включает червячные шестерни

Best for Construction

Циркулярная пила Avid Power

  • Регулируемый угол и глубина пропила
  • Работа одной рукой
  • Безопасность превыше всего

Best for Woodworking

Циркулярная пила Rockwell RK3441K

  • Левостороннее полотно
  • Отлично по дереву
  • Легкое

Best for Framing

Циркулярная пила Worx WX429L

  • Регулируемая глубина и угол наклона
  • Легкий
  • Левый нож

Лучшая бюджетная циркулярная пила

Genesis GCS545CControl Grip

  • Отличная цена
  • Регулируемая глубина и контроль наклона
  • Опциональная направляющая для продольной резки

Лучшее для пылеудаления

Rockwell RK3440K Versacut Saw

  • Удаление пыли
  • Универсальный
  • Лазерная направляющая

Нужна ли мне компактная циркулярная пила?

Простой ответ — нет.Обычная циркулярная пила имеет большую глубину пропила, большую мощность и может делать все, что может сделать лучшая небольшая циркулярная пила. Но это еще не конец, иначе это была бы небольшая статья.

Компактные дисковые пилы занимают золотую середину между полноразмерными пилами, предлагая альтернативу по мощности, удобству и комфорту использования. Если вам нужно выполнить более легкие работы по обработке дерева, зачем устанавливать полноразмерную пилу? Вот для чего нужны компактные дисковые пилы.

Они могут застегивать молнию, с легкостью распиливая дерево, металл, пластик, композиты и древесноволокнистую плиту средней плотности (МДФ).Единственное, что вы должны помнить, это то, что пилы меньшего размера имеют меньшую глубину пропила, поэтому материал, с которым вы работаете, будет немного ограничен.

Итак, если вам нужен компактный вариант, циркулярная мини-пила легче и маневреннее. Он вызывает меньше напряжения и утомления и, прежде всего, доступен по цене.

Quick Note

Если вы начинаете с дисковых пил, было бы неплохо сначала научиться обращаться с меньшей версией. Таким образом, вы сможете получить высшее образование, если у вас будет достаточно уверенности.

Как выбрать компактную циркулярную пилу?

При таком большом количестве моделей и марок выбор подходящего может оказаться минным полем. Вот несколько советов.

Проводное и беспроводное

Если вы хотите свободно идти куда угодно, не ограничиваясь использованием источника питания, выберите аккумуляторную пилу. Они обеспечивают максимальное удобство и освобождают вас от оков сетевого шнура и розетки.

Просто имейте в виду, что срок службы батарей без подзарядки ограничен.Итак, недостатком аккумуляторной пилы является потеря мощности из-за разряда аккумулятора. А если она разрядится в середине работы, убедитесь, что у вас есть резервный аккумулятор, чтобы пила продолжала работать.

Многие люди думают, что включение пилы в розетку превосходит неудобства, связанные с зарядкой аккумулятора. Однако это не всегда так. Использование аккумуляторных пил просто требует предусмотрительности и планирования, как правило, за день до проекта.

Если вам нужен постоянный источник питания, выберите модель с проводом.Вы вставляете пилу в розетку — и все готово. Просто не забудьте упаковать удлинительный кабель для этих работ подальше от розетки.

Мощность

Необходимая мощность зависит от того, что вы режете. Для металла и более плотных материалов, таких как древесина твердых пород, потребуется пила с большим пробиванием. См. Лист / наклейку с техническими характеристиками двигателя, чтобы определить мощность. Большинство компактных дисковых пил работают со скоростью около 3500 об / мин и имеют двигатели от 4 до 5 ампер.

Помните

Более высокий номинал усилителя обычно указывает на то, что число оборотов в минуту будет больше, а значит, чем мощнее пила.

Простота использования

К счастью, простота использования — один из главных атрибутов циркулярной мини-пилы. Они легкие, маневренные, простые в управлении и, прежде всего, в настройке. У них есть маленькие ручки, которые имеют эргономичный дизайн, поэтому они ложатся в руку, как перчатка.

Маленькие дисковые пилы — идеальный инструмент для длительного использования, поскольку они меньше воздействуют на ваши руки и запястья, а это означает, что вы не страдаете от усталости.

Точность

Компактные дисковые пилы точны, потому что имеют более четкую линию обзора.Более четкая линия обзора обеспечивается рукояткой, расположенной позади лезвия, а не сбоку. Это помогает со всеми дебатами левой или правой стороны, которые вы получаете с обычными циркулярными пилами.

Эксперты утверждают, что если вы правша, у вас должно быть лезвие слева, и наоборот при использовании обычной пилы. Однако в случае компактной модели этот аргумент несколько ослаблен тем фактом, что рукоять простирается до задней части лезвия.

Кроме того, многие пилы оснащены лазерными направляющими, чтобы четко видеть, где вы режете.А поскольку они легкие, они скользят по поверхности приклада и требуют минимальных усилий со стороны пользователя.

Глубина резания

Большинство небольших дисковых пил имеют максимальную глубину пропила от одного до двух дюймов. Это означает, что он не может конкурировать со своими более крупными собратьями. Однако, если вы работаете с более мелкими заготовками или более тонким листовым материалом, этой глубины должно хватить в большинстве ситуаций.

Для всего, что толще, потребуется полноразмерная циркулярная пила.Но опять же, это компактные пилы не зря.

Универсальность

Все сводится к весу, размеру и маневренности пилы. С пилой меньшего размера легче обращаться. Однако у этого есть обратная сторона: пилы меньшего размера имеют ограничения по размеру и глубине заготовки.

Если вы работаете над проектом, который требует быстрой резки и не требует слишком большого объема резки, то циркулярная мини-пила — лучший вариант.

Лучшие компактные дисковые пилы 2021 года

С таким большим выбором компактных дисковых пил мы рыскали по Интернету в поисках лучшего.Мы придумали семь лучших мини-дисковых пил для различных нужд, чтобы упростить поиск.

1. Комплект литий-ионной аккумуляторной циркулярной пилы Makita SH02R1 CXT

Лучшая компактная циркулярная пила в целом

Комплект пилы Makita является беспроводным, поэтому вы можете взять его с собой куда угодно. Ограничений по питанию нет. Питание происходит от литий-ионного аккумулятора, который питает двигатель и развивает скорость 1500 об / мин. Хорошо, это не самая высокая мощность из перечисленных пил, но для точной резки углов эта пила подходит для этой задачи.

Он имеет регулируемую глубину резания: 1 дюйм при установке на 90 градусов и 0,62 дюйма при 45 градусах. Он также имеет наклонное основание для резки под углом, что означает, что сложные углы вполне доступны.

Почему мы это любим
Беспроводной

Аккумуляторные пилы освобождают вас от ограничений, связанных с шнуром; вы полностью мобильны.

Легкий

Эта пила весит всего 3,5 фунта, поэтому утомляемость рук значительно снижается.

Воздуходувка

Пылесос защищает линию от мусора.Это означает, что вы можете быть более аккуратными при резке. Кроме того, он защищает лицо от опилок.

Помните
Низкое энергопотребление

При скорости вращения 1500 об / мин это не самая мощная пила на рынке. Он ограничивает вас резкой дерева, листового материала и гипсокартона.

Дополнительные характеристики
Об / мин 1,500
Масса 3,5 фунта
Глубина резания 1 дюйм
Подходит для МДФ, фанера, меламин, гипсокартон
Цена $$
Гарантия 3 года

2.Dremel SM20-02 Saw Max Tool Kit

Лучшая компактная циркулярная пила для начинающих

Мы выбрали этот круговой режущий инструмент Dremel как лучший инструмент для начинающих благодаря его размеру, весу и универсальности. Все знают, насколько легко адаптируются эти станки, поэтому, если вам нужен универсальный режущий инструмент, этот Dremel поможет вам.

Так чем же он хорош? Он имеет мощный двигатель на 6 ампер и червячную передачу. Кроме того, он имеет прямой крой, глубокий вырез и настройку заподлицо. Он охватывает все основы для тех, кому нужен универсальный инструмент.

Режет древесину твердых пород, плитку, композит, меламин, МДФ, металлы и даже кладку.

Почему мы это любим
Режет большинство материалов

Зачем тратить деньги на покупку специальных режущих инструментов, если Dremel все это делает? Это одна из самых универсальных дисковых пил на рынке.

Мощный двигатель

Двигатель на 6 ампер развивает 17 000 об / мин. Вот почему этот инструмент прорезает практически все.

Precise

Четкая линия обзора и возможность быстрой смены лезвия означают, что Dremel точно выполняет разрезы.

Червячные передачи

Червячные передачи обеспечивают большую мощность и больший контроль, увеличивая при этом срок службы вашей циркулярной пилы.

Помните
Ограниченная глубина

Лезвие имеет диаметр 3 дюйма, что дает Dremel глубину пропила 0,75 дюйма.

Дорого

По сравнению с некоторыми циркулярными пилами этот Dremel стоит довольно дорого. Это многоцелевой инструмент, а не специалист по резке древесины, что означает, что он отлично справляется со многими вещами, но не специализируется ни на чем.

Дополнительные характеристики
Об / мин 17 000
Масса 6,75 фунтов
Глубина резания 0,75 дюйма
Подходит для МДФ, фанера, меламин, гипсокартон, металл, бетон
Цена $$
Гарантия 2 года

3. Циркулярная пила Avid Power

Лучшая компактная циркулярная пила для строительства

Компактная циркулярная пила Avid Power — это именно тот инструмент, который вы, возможно, ищете строителю.Он не только компактен и, следовательно, прост в использовании, но и имеет ряд полезных функций и аксессуаров.

Во-первых, он имеет красный лазерный луч для обеспечения точных и аккуратных резов. Он также поставляется с шестью лезвиями для различных материалов. Сюда входят лезвия TCT, лезвия HCS и алмазные диски. С этими лезвиями вы можете разрезать дерево, плитку, металл и пластик.

Наконец, мы думаем, что вам понравится использовать его в течение долгих дней из-за удобной ручки. Он также полностью оборудован предохранительным спусковым крючком для максимального контроля.

Почему мы это любим
Регулируемые угол и глубина резания

Помимо того, что он подходит для различных типов материалов, он также имеет регулируемый угол резания и глубину. Вот что делает его таким полезным для различных сценариев. Глубина резания варьируется от 1 и 11/16 дюйма при 90 градусах до 1 и ⅛ дюйма при 45 градусах.

Управление одной рукой

Этот инструмент очень удобный и удобный, он полностью оборудован для управления одной рукой. Так что, если вы хотите, чтобы другая рука была свободна, чтобы удерживать материалы и обеспечить дополнительную безопасность — этот инструмент для вас.

Безопасность превыше всего

Если его взять с собой на строительную площадку, он должен отвечать основным требованиям безопасности. И это, безусловно, так. Во-первых, он имеет алюминиевый кожух и предохранительную кнопку, что делает его прочным и безопасным в использовании. Кроме того, он маленький и легкий, поэтому риск его падения, поломки или травм меньше. Особенно если учесть прорезиненную ручку, которая позволяет легко удерживать и контролировать в течение длительного времени.

Помните
Может перестать работать

К этой циркулярной пиле действительно не так много претензий, за исключением того, что несколько человек использовали ее только один раз, прежде чем она перестала работать.К счастью, гарантия покрывает это, но по-прежнему создает неудобства, поскольку вам нужно будет связаться с компанией и договориться о замене.

Дополнительные характеристики
Об / мин 3,500
Масса 5,5 фунтов
Глубина резания 1,68 ″ при 90 ° и 1,125 ″ при 45 °
Подходит для Дерево, мягкий металл, плитка и пластик
Цена $
Гарантия Пожизненная техническая поддержка

4.Компактная циркулярная пила Rockwell RK3441K

Лучшая компактная циркулярная пила для деревообработки

Эта компактная дисковая пила Rockwell легкая и весит всего 5 фунтов, что на 50 процентов меньше, чем у стандартных дисковых пил. У него левостороннее лезвие, что обеспечивает четкую видимость линии реза.

Как и большинство компактных дисковых пил, максимальная глубина пропила данной модели составляет 1,69 дюйма. Эргономичная ручка упрощает управление даже при выполнении пропилов сверху.

Почему мы это любим
Лезвие левое

Установка лезвия с левой стороны дает больший обзор и более четкую линию обзора. Он пожинает плоды при резке обширных досок и сложных углов для обрамления и общей обработки дерева.

Отлично по дереву

Как говорится в рекламе, «эта пила создана для резки дерева». Он легко разрезает пиломатериалы размером 2 x 4.

Легкий

Поскольку эта пила весит всего 5 фунтов, она меньше нагружает руки и запястье.Это означает, что вы можете продолжать работать дольше, что поможет вам ускорить работу.

Помните
Отлично по дереву

Мы понимаем, что хорошее владение деревом — это одновременно и плюсы, и минусы. Обратной стороной является то, что он не подходит для более твердых материалов, таких как бетон или металлы.

Проводной

Эта пила не обладает такой же свободой, как беспроводные модели, поэтому вам понадобится удлинительный кабель, если вы хотите расширить зону действия пилы.

Дополнительные характеристики
Об / мин 3,500
Масса 5 фунтов
Глубина резания 2 дюйма
Подходит для Твердая древесина, мягкая древесина, пластик, пиломатериалы толщиной 2 дюйма
Цена $
Гарантия 3 года

5.Компактная циркулярная пила Worx WX429L

Лучшая компактная циркулярная пила для обрамления

Как и модель Rockwell, эта пила Worx могла быть претендентом на звание лучшей столярной пилы. Вместо этого мы думали, что регулируемый параллельный калибр и регулятор угла наклона делают этот инструмент идеальным кандидатом на награду за кадрирование.

Он имеет максимальную глубину пропила 2 дюйма, поэтому он может распиливать 2 x 4 за один проход. Если вы делаете оконные или дверные коробки, эта компактная пила вас не подведет.

Почему мы это любим
Регулируемая глубина и угол наклона

Никто не должен недооценивать важность пилы, которая легко настраивается под разные углы. Эта модель позволяет резать прямые линии с помощью параллельного упора, и когда вам нужен рез под углом 45 градусов, он легко регулируется.

Легкий

Эта пила весит 4,4 фунта, что даже меньше, чем у пилы Роквелла. Это означает, что во время работы над проектами вы испытываете гораздо меньшую нагрузку.Это также позволяет управлять пилой одной рукой.

Отвал левый

Большинство населения США — правши, поэтому это лезвие для левой руки позволяет лучше видеть режущую кромку. Резка рам стала еще точнее.

Помните
Проводной

Шнур питания длиной 10 футов ограничивает расстояние, на которое вы можете проехать с этой пилой. Он никогда не станет конкурентом компактных пил с батарейным питанием, которые никуда не денутся.

Мелкие проекты

Может быть несправедливо выделять эту пилу как недостаток, когда речь идет о крупномасштабных проектах.Однако факт, что компактные дисковые пилы не предназначены для тяжелого строительства.

Дополнительные характеристики
Об / мин 3,500
Масса 4,4 фунта
Глубина резания 2 дюйма
Подходит для Дерево, металл, пластик, плитка
Цена $
Гарантия 3 года

6.Genesis GCS545CControl Grip Compact Saw

Лучшая бюджетная компактная циркулярная пила

Было бы странно, если бы мы сказали вам, что эта циркулярная пила стоит меньше, чем средний обед на двоих в ресторане? Что ж, поверьте, потому что эта модель Genesis стоит своих денег!

Он имеет эргономичную ручку, которая идеально подходит для работы одной рукой. Он легкий, весит всего 6 фунтов. Кроме того, у него есть пылеуловитель, который прикрепляется к пылесосу в магазине для безопасного удаления любых вредных загрязняющих веществ.

Нам нравится его глубина резания 1,69 дюйма. И, наконец, его двигатель на 5,8 А достаточно мощный, чтобы резать твердую, мягкую и композитную древесину.

Почему мы это любим
Цена

Невероятно подумать, что этот инструмент стоит в пять раз меньше, чем дисковая пила стандартной модели. Кажется, что все представленные нами пилы имеют отличное соотношение цены и качества, но эта выделяется как лучшая бюджетная модель.

Регулируемая глубина и угол наклона

Эта пила имеет регулируемую глубину и угол наклона, что не уступает модели Worx.Это означает, что если вы хотите сэкономить несколько долларов и выбрать бюджетную пилу, вы все равно можете добиться аналогичных результатов.

Опциональная направляющая для продольной резки

Ладно, получаем, что дорожка не обязательна и оплачивается дополнительно. Тем не менее, он превращает вашу недорогую компактную циркулярную пилу в гусеничную пилу с огромным продольным потенциалом.

Помните
Лучшее для дерева и мягких металлов

Это мощная пила, но она лучше работает при распиливании твердой, мягкой, алюминиевой и медной древесины.

Проблемы с качеством сборки

Когда продукты дешевле, они обычно имеют компоненты и приспособления более низкого качества. У этой пилы действительно есть проблемы с материалами и качеством сборки, потому что цена очень низкая.

Дополнительные характеристики
Об / мин 3,500
Масса 6 фунтов
Глубина резания 1,69 дюйма
Подходит для Дерево, мягкие металлы
Цена $
Гарантия Ограниченная версия на 2 года

7.Rockwell RK3440K Сверхкомпактная пила Versacut

Лучшая компактная циркулярная пила для пылеудаления

Что нам понравилось в этой второй пиле Rockwell, так это ее способность пылеудаления. Никогда не недооценивайте вред, который опилки могут нанести вашим легким при вдыхании.

У этой пилы есть патрубок, который подключается к пылесосу вашего магазина, чтобы безопасно удалить весь мусор. Дополнительным преимуществом является очистка линии реза от отходов, что обеспечивает более четкую видимость.

Он также имеет встроенную лазерную направляющую для повышения точности резки.Он с легкостью режет плитку, дерево, листовой металл, пластик и пол.

Почему мы это любим
Удаление пыли

Эта пила удаляет почти каждую частицу опилок из воздуха через соединитель, прикрепленный к пылесосу вашего магазина. Это значит, что вы не вдыхаете никаких вредных частиц.

Универсальный

Эта маленькая пила любит резать металл, дерево, пластик, композит и даже плитку.

Лазерная направляющая

Мы часто беспокоимся о линии обзора при точной резке дерева, поэтому наличие лазерной направляющей увеличивает ваши шансы на лучший и аккуратный результат.

Отлично подходит для ограниченного пространства

У Versacut неглубокий нос, поэтому передняя кромка почти плоская. Это означает, что вы можете приближаться к стенам и углам, что обеспечивает повышенную маневренность в ограниченном пространстве.

Помните
Цена

Эта модель Rockwell стоит значительно дороже, чем Rockwell RK3441K, о которой мы говорили ранее в обзоре. Мы объясняем это возможностями удаления пыли, поэтому имейте в виду, что за это приходится платить.

Дополнительные характеристики
Об / мин 3,500
Масса 4 фунта
Глубина резания 1,69 дюйма
Подходит для Дерево, мягкие металлы, пластик, плитка
Цена $$
Гарантия Ограниченная версия на 2 года

Сравнительная таблица мини-циркулярной пилы

Продукт Лучшее об / мин Масса Глубина резания Подходит для Гарантия
Makita SH02R1 CXT Литий-ионная пила Общий выбор 1,500 3.5 фунтов 1 ″ МДФ, фанера, меламин, гипсокартон 3 года
Набор инструментов Dremel SM20-02 Saw Max Начинающие 17 000 6,75 фунтов 0,75 ″ МДФ, фанера, меламин, гипсокартон, металл, бетон 2 года
Циркулярная пила Avid Power Строительство 3,500 5,5 фунтов 1,68 дюйма при 90 °; 1,125 ″ при 45 ° Дерево, мягкий металл, плитка и пластик Пожизненная техническая поддержка
Rockwell RK3441K Циркулярная пила Деревообработка 3,500 5 фунтов 2 ″ Твердая древесина, мягкая древесина, пластик, пиломатериалы толщиной 2 дюйма 3 года
Циркулярная пила Worx WX429L Обрамление 3,500 4.4 фунта 2 ″ Дерево, металл, пластик, плитка 3 года
Genesis GCS545CC Контрольная ручка Бюджетный выбор 3,500 6 фунтов 1,69 ″ Дерево, мягкие металлы Ограниченная версия на 2 года
Rockwell RK3440K Versacut Saw Удаление пыли 3,500 4 фунта 1,69 ″ Дерево, мягкие металлы, пластик, плитка Ограниченная версия на 2 года

Часто задаваемые вопросы

Насколько глубоко может 7.25-дюймовая циркулярная пила?

Вы можете пропилить до максимальной глубины 2,5 дюйма с помощью циркулярной пилы с лезвием 7,25 дюйма. Компактные дисковые пилы имеют диаметр полотна около 4,5 дюймов. Этот диаметр уменьшает максимальную глубину пропила до 1,69 дюйма.

При использовании циркулярной пилы правильная сторона — вверх или вниз?

При резке фанеры и тонких листов лучше всего резать хорошей стороной вниз. Циркулярные пилы имеют тенденцию раскалывать древесину со стороны, обращенной вверх, и оставлять более аккуратную поверхность на нижней стороне.

Почему аккумуляторные циркулярные пилы — левши?

Все сводится к линии обзора и удержанию материала на месте. 87 процентов населения США — правши или и те, и другие, отсюда следует, что аккумуляторные дисковые пилы в основном предназначены для правшей. Так им легче увидеть линию и контролировать заготовку (1) .

Могу ли я резать бетон циркулярной пилой?

Бетон можно резать циркулярной пилой. Вы, наверное, слышали, как мы говорим, что ваша пила хороша ровно настолько, насколько хорошо ваше лезвие, и то же самое верно для компактной циркулярной пилы.Вам понадобится лезвие с алмазным покрытием, специально разработанное для резки бетона.

Лезвия с алмазным покрытием не имеют зубьев. Однако абразивная природа алмазной крошки соскабливает с поверхности бетона, оставляя сверхгладкую линию разреза.

Циркулярная пила лучшего размера?

Наилучший размер и, безусловно, самый распространенный размер — это дисковые пилы с диском 7,25 дюйма. Они имеют глубину реза около 2,25 дюйма и подходят для большинства используемых вами материалов.Вы можете приобрести пилы с более крупными лезвиями, но это повлечет за собой дополнительные расходы. Однако компактные пилы намного меньше.

Вердикт по циркулярным мини-пилам

Никто не может сказать вам, какая из представленных нами компактных дисковых пил вам подойдет. Все сводится к личному мнению. Но если мы каким-то образом помогли рассеять туман и облегчить ваш выбор, значит, мы сделали свое дело.

Related Posts

Своими руками

Как сделать своими руками косилку: Как сделать роторную косилку своими руками

admin
Своими руками

Самодельный пресс из домкрата своими руками видео: Пресс из домкрата своими руками: чертежи, как сделать, видео

admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
