ИБП для насоса котла отопления

ИБП для насоса

ИБП для твердотопливного котла должен обеспечить питанием циркуляционный насос.

  • Эта страница нашего сайта посвящена обеспечению бесперебойного питания твердотопливных котлов, а именно электропитанию циркуляционных насосов отопления в их составе. Что бы не ошибиться в выборе модели ИБП и внешней аккумуляторной батареи необходимо знать точно потребляемую мощность насоса (или насосной группы) и примерно, время автономной работы, которое необходимо для полного прогарания заложенного в бункер топлива, обычно это 4-6 часов.
  • Отдельно отметим, что для питания любых насосов (скважных, циркуляционных, дренажных, аквариумных компресоров) необходимо применять ИБП или инверторы только с чистым синусом на выходе в режиме работы от АКБ. Все оборудование, представленное ниже, при работе от аккумулятора имеет чистую синусоиду на выходе. А в ряде моделей встроен релейный стабилизатор напряжения, который спасает от пониженного напряжения при питании от сети.

  • Система бесперебойного питания состоит из двух частей, ИБП и внешней аккумуляторной батареи. Первый отвечает за качество, вторая составляющая, за количество (за время автономии). Ниже мы показывает Вам пять наиболее популярных комплектов, основываясь на мнения многих квалифицированных монтажников котлов, с которыми сотрудничием много лет и поэтому имеем «обратную связь», позволяющюю анализировать надежность продаваемых ИБП.

  • Для просмотра других вариантов, Вы можете воспользоваться системой автоматическкого подбора ИБП + АКБ для насоса.

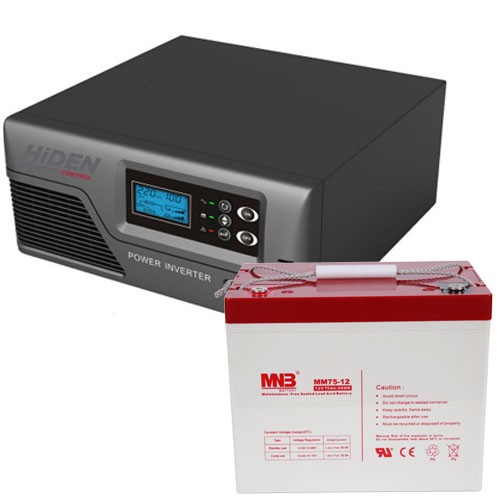

Четыре оптимальных комплекта ИБП для насосов

Оптимальными, мы подобрали в первую очередь по надежности и соотношению тока заряда с емкостью АКБ. Не все ИБП имеют право работать с индуктивной нагрузкой, (насосы, компресоры, электроприводы, кондиционеры) — Hiden — это ИБП с чистым синусом. Кроме этого он имеет встроенный стабилизатор напряжения. Аккумуляторы Leoch — это средний класс, свои 5-7 лет в тяжелых температурных условиях они работают.

ИБП для маломощных насосов и групп суммарной мощностью до 200 Вт


В любом комплекте можно заменить модель ИБП на более Вам понравившуюся из списка ниже, кроме того, если насосная группа большая, и мощность превышает 250 Вт или Вы хотите подключить к ИБП кроме насосов еще и освещение дома, то следует остановиться на моделях мощностью 400-1600 Вт.

Расчет емкости аккумулятора

Приведем порядок точного расчета времени автономии к примеру для насоса. исходные данные: паспортная электрическая потребляемая мощность 60 ватт, и необходимо обеспечить бесперебойное питание от ИБП на срок 12 часов. Согласно формуле расчета емкости аккумуляторов 60 Вт умножаем на 12 часов, делем на 8.65 = 83 а/час. Округляем до 100 Это суммарная емкость АКБ. Варианты аккумуляторов в таблице ниже. Это не все варианты аккумуляторных батарей, которые есть у нас на складе или доступны к заказу. Если Вы перейдете в раздел АКБ, установите нужный диапазон емкости, то сможете подобрать и другие варианты по цене и качеству.

Более мощные ИБП для насосов и насосных групп котлов.

Модели ИБП мощностью 350-2000 Вт

При самостоятельном выборе модели, обращайте внимание на реальную (номинальную) мощность ИБП. К примеру Stark 1000 LI, это не 1000 вт, жирным шрифтом мы выделяем реальную мощность из инструкции к аппарату. Мощность 600 Вт превышать это значение не следует, т.к. это приведет к перегреву ИБП.

Важно! Если необходимо обеспечить бесперебойную работу циркуляционного и скважного насосавместе, нужно выбрать ИБП средней мощности, учитывая большие пусковые токи скважного. Как правило для надежной работы используется 2000-3000 кВт бесперебойник с АКБ.


Хотим Вас предостеречь от применения автомобильных аккумуляторов в составе систем бесперебойного питания насосов и котлов. Из-за неподвижности и малых зарядных токов в автоАКБ уже через 2-3 месяца произойдет расслоение электролита (вода наверху, кислота внизу) и как следствие — потеря емкости, «живут» эта АКБ не более 1-2 лет, и подведут в самый ответственный момент, а срок службы AGM аккумуляторов до 7-10 лет!
Подробнее в статье
применение авто АКБ в ИБП.

Важно! Время автономии, или по другому, время работы ИБП в паре с комплектом АКБ, зависит только от емкости батареей и КПД инвертора ИБП. Чем больше емкость, тем дольше насос будет работать и поддерживать циркуляцию теплоносителя в трубах. Однако очень большую емкость поставить сложно из-за ограничения по току заряда. Нормальным считается ток заряда, равный 10% от емкости АКБ. У ИБП энергия ток заряда 8-10 ампер максимальный, поэтому предел емкости в 120 Ah, более он быстро не зарядит.


Предлагаемые AGM аккумуляторы для работы с ИБП для насосов

  • Аккумулятор 75Ач, 12В (75ah, 12v)

  • Аккумулятор 45Ач, 12В (45ah, 12v)

  • Аккумулятор 55Ач, 12В (55ah, 12v)

  • Аккумулятор 65Ач, 12В (65ah, 12v)

  • Аккумулятор 100Ач, 12В (100ah, 12v)

В эксплуатации аккумуляторов к ИБП, сделанных по технологии AGM или Gel есть свои особенности, которые нужно знать, что бы они прослужили долго. Производители АКБ пишут срок службы 10-12 лет, это максимум, достичь которого можно крайне редко. Дело в том, что АКБ для ИБП должен постоянно находится под зарядом (этот заряд назавается буферным, он компенсирует саморазряд батареи). температура в помещении, где установлена батарея, 20-25 градусов. Не выполнение этих условий сильно снижает срок службы. А причины следующие:

  • Главная ошибка — летом. Летом, когда котел и его насосы не нужны, принято из экономии отключать ИБП до следующего отопительного сезона. Это правильно, т.к. зачем в холостую будет тратиться электроэнергия. Но противоречит условиям эксплуатации, поэтому рекомендуем один раз в месяц включать ИБП, не подключая к насосу и котлу, на 3-5 часов, для подзаряда батарей
  • Температура — редко в котельной устанавливаются кодиционеры. Поэтому сложно выдержать рекомендованные 20-25 градусов. Но на этапе установки комплекта надо стараться выбрать такое расположение АКБ, что бы нагрев их был минимальным.
  • Зима — период интенсивного использования, кол-во разрядов батареи (срабатывания ИБП) для этой технологии равно 260 циклам. Если отключения частые, это тоже влияет на срок службы. При отключениях каждый день используйте не AGM технологию, а GEL — у таких АКБ кол-во полных циклов до 350!

Как правильно выбрать бесперебойник по мощности:

ИБП для насоса, мощность

Потребляемая насосом мощность обычно указывается на корпусе и имеет не одно. а три-черыре значения в зависимости от положения регулятора скорости вращения. В таблице легко сориентироваться, Пример мы привели на фото слева.

Пусковые токи циркуляционных насосов, по сравнению с скважными не велики, с ними легко справляется ИБП и 4-5 кратный запас делать не надо. Доставточно двукратного, еще и на тот случай, когда напряжение с сети опустится ниже 190 вольт.

Особенностью и существенным недостатком всех линейно-интерактивных ИБП является снижение номинальной мощности при входном напряжении 190 вольт и ниже. Как видно из графика, взятого из инструкции по эксплуатации к ИБП Энергия, при входном напряжении 170 вольт бесперебойник может развить только 70% своей номинальной мощности. к примеру ПН-500 250 Вт превращается в 175 Вт.
Поэтому запас по мощности нужен в первую очередь для надежности всей системы.

Надеемся, что изложенная информация помогла Вам принять при покупке ИБП для насоса отопления наиболее оптимальное решение!

ИБП для циркуляционного насоса | Полезные статьи TEPLOCOM

09-03-2013

При выборе ИБП для циркуляционного насоса необходимо учитывать требования по качеству электропитания для данного оборудования.

Применение циркуляционных насосов в системах отопления и водоснабжения

Циркуляционные насосы используются для построения системы водоснабжения дома и системы отопления. Современные насосы позволяют эффективно организовать циркуляцию носителя в системе отопления и обеспечить принудительную подачу воды в системах водоснабжения.

Циркуляционные насосы могут устанавливаться отдельно, а могут входить в состав другого оборудования. На рисунке ниже приводятся варианты установки циркуляционных насосов в системах отопления и водоснабжения.





Конструкция циркуляционного насоса и требования к ИБП по электропитанию

Требования по электропитанию циркуляционных насосов и требования к источникам бесперебойного питания для таких насосов определяются конструкцией устройств.

Современный циркуляционный насос — это центробежный насос с водяным охлаждением электродвигателя. Такие насосы носят ещё название насосов с «мокрым ротором». В металлическом корпусе на едином валу закрепляются: электродвигатель, рабочее колесо с лопастями, ротор, подшипники скольжения, регулирующие устройства. Схематическое изображение конструкции циркуляционного насоса приводится на следующем рисунке.





Основным элементом конструкции циркуляционного насоса является электромотор. Как правило, используется высокоэффективный компактный электродвигатель.

Для нормальной работы таких двигателей необходимо обеспечить правильное электропитание. Электрический сигнал, подаваемый на обмотки электромотора, должен иметь правильный синусоидальный вид. В случае использования источников питания с модифицированным синусом происходят нарушения в работе двигателя. В этом случае электродвигатель начинает греться и гудеть. При длительной эксплуатации насоса происходит дополнительный износ подвижных частей по причине неравномерного вращения ротора двигателя.

В случае постоянно пониженного напряжения (в том числе на выходе ИБП) происходит увеличение силы тока в обмотках электромотора. Как следствие — существенный перегрев электромотора и выход его из строя. При пониженном напряжении циркуляционный насос работает в условиях повышенной нагрузки, происходит изменение в звуке работы двигателя. Очень низкое напряжение может приводить к аварийной остановке насоса и невозможности запуска насоса.

В случае повышенного напряжения (в том числе на выходе ИБП) увеличивается вероятность пробоя обмоток электродвигателя насоса. Существенное повышение напряжения приводит к перегреву насоса и выходу его из строя.

Изменение частоты подаваемого тока (в том числе на выходе ИБП для насоса) приводит к изменению скорости вращения ротора электродвигателя циркуляционного насоса. Как следствие — неравномерность подачи воды, сокращение срока службы насоса.

ИБП TEPLOCOM  для циркуляционных насосов

Инженеры компании БАСТИОН разработали большую линейку специализированных ИБП для циркуляционных насосов. Источники бесперебойного питания под торговыми марками TEPLOCOM и SKAT хорошо известны сегодня во всех регионах России.

На следующем рисунке представлены специализированные ИБП для котлов отопления, циркуляционных насосов и другого теплового и насосного оборудования.



Источники бесперебойного питания TEPLOCOM и SKAT для теплового и насосного оборудования имеют следующие отличительные черты:

  • правильная синусоидальная форма выходного сигнала ИБП, необходимая для корректной работы электродвигателей циркуляционных насосов и электронных систем управления;
  • стабилизированное напряжение на выходе источника бесперебойного питания;
  • стабилизированная частота тока выходного сигнала ИБП;
  • выраженная фазировка сигнала, необходимая для корректной работы насосного и теплового оборудования;
  • возможность работы ИБП в условиях больших пусковых токов, вызванных реактивными процессами при запуске электродвигателей насосов и другого оборудования;
  • высоконадёжная система защиты ИБП и цепи питания от импульсных и других электрических помех;
  • возможность построения систем длительного резервного питания за счет использования внешних аккумуляторных батарей необходимой ёмкости.

Более подробная информация о технических характеристиках ИБП для котлов отопления, циркуляционных насосов и другого инженерного оборудования представлена в разделе «Бесперебойное питание».

Надёжные российские источники бесперебойного питания компании БАСТИОН имеют высокое качество исполнения, современные схемотехнические решения, соответствуют требованиям российских и международных стандартов.

ИБП TEPLOCOM и SKAT обеспечат надёжное бесперебойное питание циркуляционных насосов, котлов отопления и другого инженерного оборудования вашего дома!

Читайте также по теме:

Товары из статьи


Тех. поддержка

Бастион в соц. сетях

Канал Бастион на YouTube

ИБП для циркуляционных насосов отопления.

Купите бесперебойник со скидками!



Готовые комплекты ИБП для циркуляционных насосов со скидкой!Доставка бесперебойников по Москве (от 30т.р — бесплатно), МО и РФ. Самовывоз (пн-пт).
Работа с любыми насосами отопления: Grundfos, Wilo и д.р. благодаря «чистому синусу» и стабилизаторуСпециализированные, надежные и долговечные (10-12лет) аккумуляторы Delta, Восток, Leoch, MNB

  • ИБП для насосов V26
    • Тип ИБП

      Line-interactive

    • Мощность, ВА

      300

    • Мощность, Вт

      300

    • Выходной сигнал

      Чистый синус

    • Совокупная емкость АКБ

      33

  • ИБП для котлов № V24
    • Тип ИБП

      Line-interactive

    • Мощность, ВА

      500

    • Мощность, Вт

      300

    • Выходной сигнал

      Чистый синус

    • Совокупная емкость АКБ

      1*40

  • ИБП для насосов V25
    • Тип ИБП

      Line-interactive

    • Мощность, ВА

      300

    • Мощность, Вт

      300

    • Выходной сигнал

      Чистый синус

    • Совокупная емкость АКБ

      55

  • ИБП для котлов V19
    • Тип ИБП

      Line-interactive

    • Мощность, ВА

      500

    • Мощность, Вт

      300

    • Выходной сигнал

      Чистый синус

    • Совокупная емкость АКБ

      1*55

  • ИБП для насосов V27
    • Тип ИБП

      Line-interactive

    • Мощность, ВА

      300

    • Мощность, Вт

      300

    • Выходной сигнал

      Чистый синус

    • Совокупная емкость АКБ

      100

  • ИБП для насосов № V4
    • Тип ИБП

      Line-interactive

    • Мощность, ВА

      500

    • Мощность, Вт

      300

    • Выходной сигнал

      Чистый синус

    • Совокупная емкость АКБ

      75*1

  • ИБП для насосов № V18
    • Тип ИБП

      Line-interactive

    • Мощность, ВА

      500

    • Мощность, Вт

      300

    • Выходной сигнал

      Чистый синус

    • Совокупная емкость АКБ

      1*100

  • ИБП для насосов № V10
    • Тип ИБП

      Line-interactive

    • Мощность, ВА

      500

    • Мощность, Вт

      300

    • Выходной сигнал

      Чистый синус

    • Совокупная емкость АКБ

      1*100

  • ИБП для насосов отопления № V23
    • Тип ИБП

      Line-interactive

    • Мощность, ВА

      500

    • Мощность, Вт

      300

    • Выходной сигнал

      Чистый синус

    • Совокупная емкость АКБ

      1*140

  • ИБП для насосов № V7
    • Тип ИБП

      Line-interactive

    • Мощность, ВА

      1000

    • Мощность, Вт

      600

    • Выходной сигнал

      Чистый синус

    • Совокупная емкость АКБ

      75*1

  • ИБП для насосов № V16
    • Тип ИБП

      Line-interactive

    • Мощность, ВА

      600

    • Мощность, Вт

      480

    • Совокупная емкость АКБ

      100*1

  • ИБП для насосов № V6
    • Тип ИБП

      Line-interactive

    • Мощность, ВА

      500

    • Мощность, Вт

      300

    • Выходной сигнал

      Чистый синус

    • Совокупная емкость АКБ

      200*1

  • ИБП для насосов № V9
    • Тип ИБП

      Line-interactive

    • Мощность, ВА

      1000

    • Мощность, Вт

      600

    • Выходной сигнал

      Чистый синус

    • Совокупная емкость АКБ

      2000*1

Как правильно подобрать бесперебойник для насоса отопления


  • Для начала необходимо определиться с мощностью, которую потребляет система отопления. Обычно на фронтальной части насоса в виде таблицы или шкалы указаны номинальный ток I (А) и/или мощность P (Вт), которые зависят от установленной скорости (I-II-III). Необходимо сложить значения максимальных мощностей у всех насосов, которые будут подключены к ИБП. Это позволит нам определиться с необходимой моделью бесперебойника. Заметим, что при подборе следует оставлять 30% запас мощности.
  • Далее, для того, чтобы определится с емкостью аккумулятора, нужно вычислить среднее потребление электроэнергии в час. Для этого сложите мощности ваших насосов с учётом установленной на них скорости. Если насосы управляются автоматически (включаются/отключаются), то следует ввести понижающий коэффициент с учетом наработки в час. Например, у вас непрерывно работают два насоса Grunfos UPS 25-60 на I-ой скорости 50*2=100Вт.
  • В каждом нашем комплекте ИБП + аккумуляторные батареи размещены расчетные таблицы, в которых представлено время автономной работы в зависимости от нагрузки, в соответствии с ними легко выбрать подходящий вариант.

Все представленные в наших комплектах источники бесперебойного питания обладают:

  • Чистым синусоидальным сигналом на выходе, что критично необходимо электродвигателям насосов. Именно по этой причине нельзя использовать компьютерные UPS для отопления, которые выдают на выходе меандр.
  • Встроенным релейным стабилизатором напряжения, который позволяет поддерживать достаточное напряжение для корректной работы приводов.
  • Высоким зарядным током от 10А и выше (у компьютерных UPS – 1А), который позволяет быстро и корректно заряжать аккумуляторы большой емкости. Мы рекомендуем использовать батареи типа AGM или GEL, которые в отличие от автомобильных, прослужат в 3-5 раз дольше и обеспечат хороший запас автономной работы.

Неперехваченное исключение

При помощи насоса работают такие системы: теплые полы, отопление и горячее водоснабжение. Так как часто случаются проблемы с электричеством, то системы прекратят свою работу сразу же. Чтобы этого не произошло необходимо устанавливать источник бесперебойного питания. Кроме ИБП можно установить генератор или систему отопления, которая не нуждается в насосе. Для работы генератора необходимо использовать дизельное топливо или бензин. К тому же такой прибор имеет неприятный запах и создает шум. Поэтому генератор нужно устанавливать в отдельном нежилом помещении, для устройства которого потребуются дополнительные затраты.

Если дом уже построен, и вы решили произвести монтаж системы отопления, которая не нуждается в отоплении, то нужно подготовиться к большим расходам. Так как для этого понадобится сделать проект, который стоит денег, а также произвести замену трубопроводов и других коммуникаций.

Исходя из вышеперечисленных нюансов более подходящим вариантом является устройство источника бесперебойного питания. Он необходим как для насоса отопления, так и для отопительного котла. Кроме поддержания питания бесперебойник еще стабилизирует напряжение, что является немаловажным фактором.

В нашей статье рассмотрим характеристики источника бесперебойного питания для насоса и котла отопления, а также советы по выбору оборудования.

Содержание:

  1. Виды бесперебойников для насоса отопления
  2. Интерактивный источник бесперебойного питания
  3. Резервный источник бесперебойного питания
  4. Источник бесперебойного питания с двойным преобразованием
  5. Источник бесперебойного питания для отопительного котла

Виды бесперебойников для насоса отопления

Источник бесперебойного питания состоит из следующих элементов: переключатели, преобразователи и аккумуляторы. Есть несколько видов бесперебойников для циркуляционного насоса отопления: интерактивный источник бесперебойного питания, резервный источник бесперебойного питания и источник бесперебойного питания с двойным преобразованием.

Бесперебойник необходим для устранения следующих проблем: высокочастотные помехи, импульсивные помехи, кратковременные или долговременные всплески и подсадки напряжения, отклонения частоты более чем на 3 Гц и аварийная ситуация.

Интерактивный источник бесперебойного питания

Схема интерактивного источника схожа с резервной. Но отличием является то, что на входе интерактивной схемы устроен ступенчатый стабилизатор, который основан на автотрансформаторе, а также обеспечивает регулирование выходного напряжения. В случае пропажи напряжения питание получается от инвертора. КПД данного бесперебойника ниже, чем КПД резервного. При работе от первичной сети обеспечивает примитивную стабилизацию, не фильтрующую пики. Так как такой источник бесперебойного питания не может питать приборы с асинхронными двигателями, то для системы отопления его не используют. Так как используется крупный трансформатор, то для питания аккумулятора приходится пропускать через него большую мощность, которая увеличивается путем повышения частоты. Поэтому питать отопительные котлы нельзя.

Резервный источник бесперебойного питания

При помощи резервного источника бесперебойного питания происходит фильтрация помехов в обычном режиме, так как насос подключается напрямую к сети. Благодаря инвертору энергия от аккумуляторов поступает к схеме. Если произошло отключение подачи напряжения или нарушение от норм, то нагрузка будет автоматически подключена к питанию от схемы. После того как напряжение возвращается в пределы нормы, то параметры стабилизируются, а нагрузка обратно подключается к питанию от сети. Оборудования практически не создает шум. Схема резервного ИБП КПД вызывает пиетет почти 99%. Цена и тепловыделение минимальны.

Источник бесперебойного питания с двойным преобразованием

Те оборудования, которые имеют повышенные требования к качеству питания нуждаются в источнике бесперебойного питания с двойным преобразованием. При помощи обратного преобразователя прибор преобразует переменный ток в постоянный и обратно. Если вдруг напряжения пропадет, то нет необходимости переключать на аккумуляторы, так как они всегда включены в цепь. На устройстве обычно пишут, что время переключения равно нулю. Но в какой-то степени это является правдивой информацией, так как нет переключения, а значит время не затрачивается.

Источник бесперебойного питания с двойным преобразованием корректирует частоту и напряжение и выдает идеальную синусоиду. Такие устройства создают шум, выделяют тепло и имеют немаленькую стоимость.

Источник бесперебойного питания для отопительного котла

В устройствах, где используется провод защитного заземления в работе применяется схема «сквозной ноль». В данной схеме можно проводить микротоки через провод. Если питание идет от изолированного бесперебойника или незаземленного, то некоторые функции могут отказать или же весь прибор может выйти из строя. В циркуляционных насосах такая проблема не может случиться, а в отопительных котлах это очень частая практика. Если бесперебойник работает от первичной сети, то такая проблема не может возникнуть.

Если для отопительного котла применять источник бесперебойного питания без сквозного ноля, то может отказать автоматика или же случиться отказ работы оборудования.

К источнику бесперебойного питания, который находится в составе с отопительной системой нельзя подключать любые приборы. Для отопительных котлов необходимо использовать ИБП с двойным преобразованием.

Читайте также:

Как выбрать ИБП для циркуляционного насоса отопления

Для организации непрерывной работы циркуляционного насоса используются источники бесперебойного питания:


  1. с чистой синусоидой
    В состав циркуляционных насосов входит электромотор, для его питания можно использовать только чистую синусоиду, аппроксимированная не годится.

  2. работающие с внешним комплектом аккумуляторных батарей
    При защите циркуляционного насоса требуется длительное время автономной работы. Наиболее рационально такую задачу решать, используя ИБП с внешним комплектом аккумуляторов.

Параметры, учитываемые при выборе бесперебойника для насоса отопления

Необходимо учитывать следующие параметры насоса:

  • номинальную мощность,
  • пусковую мощность (мощность, потребляемую в момент его включения),
  • желательное время автономной работы (предположительное время отсутствия сетевого энергопитания).

Достаточно легко определяется номинальная мощность — она всегда есть в технической документации к насосу, и можно просто сориентироваться по требуемому времени автономии — это длительность отключения подачи энергии в вашей местности плюс некоторый запас времени на всякий случай. Оба этих параметра будут влиять на емкость, а значит и стоимость, подключаемых к ИБП аккумуляторов.

От пусковой мощности зависит выбор источника бесперебойного питания, она определяет необходимую мощность устройства. Большая часть производителей не указывает эту характеристику в документации, поэтому определяем ее, исходя из класса энергоэффективности.

Если у насоса А класс, считаем пусковую мощность с коэффициентом 1,3 от номинальной. Если класс энергоэффективности ниже или неизвестен – применяем коэффициент 5. Если проигнорировать пусковой режим насоса, то требуемая для его включения мощность окажется больше мощности ИБП даже с учетом его перегрузочных способностей, и это приведет к его выключению «по перегрузу».

Алгоритм выбора источника аварийного питания для насоса


  1. По документации на насос смотрим его максимальный режим потребления. Даже если он сейчас установлен не на самом высоком уровне, совсем не факт, что его не придется установить на максимум в будущем.
    Например, Grundfos UPS 25-40 180 может использоваться в 3-х режимах: 25, 35 и 45 Вт. Для определения необходимой мощности ИБП используем 45 Вт.

  2. Учитываем пусковые токи насоса, т.е. увеличение мощности в момент включения. При условии, что в системе используется не один насос, максимальную мощность системы надо считать как сумму пусковых мощностей всех используемых насосов. Например, про уже упомянутый циркуляционный насос Grundfos UPS 25-40 180 известно, что он принадлежит к B классу энергоэффективности. Соответственно, в момент включения он потребует 45 Вт * 5 = 225 Вт.
  3. Учитываем запас по мощности в 15-20 %. Т.е. искомая предварительная цифра: 225 Вт * 1,2 = 270 Вт.

  4. Из имеющегося ряда подходящих ИБП выбираем тот, мощность которого максимально близка к полученной цифре, но не меньше ее.
    В нашем случае подойдет бесперебойник с мощностью 300 Вт. Понимаем, что «повесить» на него что-то еще из электроприборов уже не получится.

  5. Далее необходимо выбрать внешние аккумуляторы, исходя из номинальной мощности насоса и требуемого времени автономии (в связи с краткостью пусковых режимов, их мощность не учитывается). Если известна периодичность работы насоса, например, он работает 40 минут в час и этого достаточно для поддержания комфортного тепла в доме, можем учесть и это обстоятельство. Только нужно не забыть, что такой учет возможен для самой низкой возможной температуры в вашей местности. Учесть этот фактор мы сможем пересчетом времени автономной номинальной мощности с коэффициентом 2/3 (40/60 минут).

    Разные модели ИБП одинаковой мощности имеют каждый свое количество аккумуляторов в батарейном комплекте, поэтому приходится, если вариантов несколько, просчитывать каждый из них отдельно. Проще всего подбор батарейного комплекта сделать при помощи консультанта, но примерно можно сориентироваться и самостоятельно по таблицам автономии, приведенным в описании каждого ИБП у нас на сайте.

Примеры расчета мощности и выбора ИБП для циркуляционных насосов

Рассчитаем несколько вариантов для насосов:



Grundfos Alpha2 L 32-60Grundfos UPS 32-60/th> Wilo Star RS15/6-130UNIPUMP UPC32-60

Считаем, что перед нами поставлена задача подобрать комплекты под два варианта времени автономной работы: 6-8 и 14-16 часов при непрерывной работе насоса.





Модель насосаМакс. мощностьКласс энерго- эффективностиПусковая мощностьЗапас мощности в 20 %Мин. мощность ИБП для защиты насоса
Grundfos Alpha2 L 32-60/td> 45 ВтA45 Вт * 1,3 = 59 Вт59 Вт * 1,2 = 71 Вт500 ВА / 300 Вт
Grundfos UPS 32-6060 ВтB60 Вт * 5 = 300 Вт/td> 300 Вт * 1.2 = 360 Вт1000 ВА / 600-800 Вт/td>
Wilo Star RS15/6-13084 ВтB84 Вт * 5 = 420 Вт420 Вт * 1,2 = 504 Вт1000 ВА / 600-800 Вт
UNIPUMP UPC32-60/td> 100 ВтНеизвестен100 Вт * 5 = 500 Вт500 Вт * 1,2 = 600 Вт1000 ВА / 600-800 Вт

Для насоса Grundfos Alpha2 L 32-60 (45 Вт) из нашего ассортимента могут быть предложены следующие варианты источников бесперебойного питания:






Eltena Intelligent 500LT2

500 ВА / 300 Вт

Line-Interactive

14 053 a




SVEN RT-500

500 ВА / 300 Вт

Line-Interactive

8 573 a




East Home 300

или East Home 300W

300 ВА / 300 Вт

Line-Interactive

8 840 a


Все ИБП работают с одним внешним аккумулятором.
Время автономной работы при емкости батареи 33 Ач – 7 часов, 65 Ач – 14 часов.

Варианты бесперебойного питания для насосов Grundfos UPS 32-60 (60 Вт), Wilo Star RS15/6-130 (84 Вт) и UNIPUMP UPC32-60 (100 Вт):










Наименование ИБП
Grundfos UPS 32-60 (60 Вт)

Кол-во * емкость АКБ
Время автономии


Wilo Star RS15/6-130 (84 Вт)

Кол-во * емкость АКБ
Время автономии


UNIPUMP UPC 32-60 (100 Вт)

Кол-во * емкость АКБ
Время автономии




East Home 600

или East Home 600W

600 ВА / 600 Вт

Line-Interactive

12 376 a

1 шт. * 40 Ач

6 часов 20 минут

1 шт. * 65 Ач

7 часов 20 минут

1 шт. * 75 Ач

7 часов 10 минут

1 шт. * 100 Ач

16 часов

1 шт. * 135 Ач

15 часов 20 минут

1 шт. * 150 Ач

14 часов 30 минут




Eltena Intelligent 1000LT2

1000 ВА / 600 Вт

Line-Interactive

20 399 a

2 шт. * 28 Ач

9 часов

2 шт. * 28 Ач

6 часов 10 минут

2 шт. * 33 Ач

6 часов 10 минут

2 шт. * 45 Ач

14 часов 30 минут

2 шт. * 65 Ач

14 часов 50 минут

2 шт. * 75 Ач

14 часов 30 минут




Powerman Online 1000 Plus

1000 ВА / 800 Вт

On-Line

16 914 a

2 шт. * 20 Ач

7 часов 20 минут

2 шт. * 28 Ач

7 часов 20 минут

2 шт. * 33 Ач

7 часов 20 минут

2 шт. * 38 Ач

14 часов

2 шт. * 55 Ач

14 часов 20 минут

2 шт. * 65 Ач

14 часов 30 минут




East EA900Pro-H 1kVA

1000 ВА / 800 Вт

On-Line

17 417 a

3 шт. * 27 Ач

9 часов

3 шт. * 27 Ач

15 часов

3 шт. * 38 Ач

15 часов

3 шт. * 42 Ач

14 часов

В таблицах приведены блоки бесперебойного питания для насосов, которые хорошо себя зарекомендовали по отзывам клиентов и которые мы поддерживаем на складе постоянно.

Теперь остается принять решение, какой вариант наиболее приемлем. Есть смысл учитывать длительность гарантийного срока, наличие сервисных центров в вашем регионе, наличие места в котельной для установки ИБП и батарейного комплекта, стоимость комплектов предложенного оборудования. Ну, и нравится / не нравится, в конце концов.

При покупке ИБП для насоса в нашем интернет-магазине:

  • Сезонная скидка 5 % на комплект ИБП с аккумуляторами
  • Перемычки в подарок, комплекты готовы к установке
  • Бесплатная доставка до терминала транспортной компании в Москве, при отгрузке заказа в регионы
  • Доставка в Пункты выдачи заказов или Почтой России, для частных лиц

Рекомендуем статьи на аналогичные темы:

Остались вопросы? Задайте их нам!

Позвоните в рабочие часы: 8 (495) 197-78-47, 8 (800) 350-78-47
или воспользуйтесь формой обратной связи.

основные виды источников питания, особенности и подходящие модели ИБП

Автор: Александр Старченко

Автономные системы отопления могут работать без циркуляционного насоса, а могут иметь один или более таких устройств. Циркуляционный насос обеспечивает нормальное движение теплоносителя по трубам отопительной системы и препятствует её застаиванию.

При отключении сетевого напряжения в результате аварии или по другой причине, отключение насоса в зимнее время может поставить под угрозу работоспособность всей системы отопления и даже привести к серьёзной аварии. Исходя из этого, источник бесперебойного питания для циркуляционного насоса отопления должен являться обязательной частью системы.

Содержание:

  1. Принцип действия и конструкция ИБП
  2. Преимущества и недостатки различных типов ИБП
  3. Критерии выбора резервного источника питания
  4. Модели ИБП
  5. Подводим итоги

Принцип действия и конструкция ИБП

Источник аварийного энергоснабжения, в зависимости от конструкции, может выполнять следующие функции:

  • Автоматическое переключение на питание от аккумулятора;
  • Преобразование постоянного напряжения 12В в переменное 220В;
  • Фильтрацию сетевых помех;
  • Стабилизацию сетевого напряжения.

Переход питания циркуляционного насоса на аккумулятор, инвертирование напряжения и фильтрацию от импульсных помех выполняют все ИБП, а стабилизацию осуществляют только устройства,  оборудованные соответствующим блоком.

Отечественные ИБП. Большой ассортимент инверторных источников бесперебойного питания для котлов и насосов отопления представлен отечественной компанией «Энергия», положительные отзывы о продукции которой вы можете без труда найти на просторах интернета. Ознакомиться с продукцией компании вы можете на сайте официального представителя ВольтМаркет.ру.

В системах электроснабжения могут использоваться следующие модели аварийных источников питания:

Резервные

Аварийные источники в нормальных условиях обеспечивают электропитание потребителя непосредственно от сети, а при её отключении осуществляют автоматический переход на аккумулятор. Постоянное напряжение с аккумулятора сначала поступает на преобразователь напряжения, где оно становится переменным и повышается до 220 вольт. Сетевое напряжение не стабилизируется, а чтобы блокировать сетевые импульсные помехи, в устройстве используется пассивный фильтр.

Линейно-интерактивные

Линейно-интерактивный блок резервного питания имеет одно существенное отличие. В нём для выравнивания напряжения сети используется простой стабилизатор. Он выполнен по схеме с использованием автотрансформатора, где при изменении напряжения на входе электронный коммутатор подключает соответствующие обмотки. Схема стабилизации позволяет получить на выходе напряжение лишь немного отличающееся от номинального. Преобразователь напряжения и фильтр в этом устройстве так же имеются.

Инверторные

Источник питания с использованием двойного инвертирования представляет собой конструкцию принципиально отличающуюся от двух предыдущих. В этом устройстве сетевое напряжение выпрямляется, при этом часть энергии запасается в батарее конденсаторов. Во втором инверторе происходит вторичное преобразование постоянного тока в переменный ток.

Конденсаторы выполняют двойную функцию. Если напряжение слишком велико, то в них хранятся её излишки, а в случае снижения напряжения, нехватка восполняется накопленной энергией.

Всем процессом преобразования управляет микроконтроллер с кварцевым генератором, что обеспечивает высокую точность не только напряжения, но и частоты. Каждый бесперебойник для циркуляционного насоса отопления содержит в своей конструкции зарядное устройство для подзарядки аккумуляторной батареи.

Отечественные ИБП. Большой ассортимент инверторных источников бесперебойного питания для котлов и насосов отопления представлен отечественной компанией «Энергия», положительные отзывы о продукции которой вы можете без труда найти на просторах интернета. Ознакомиться с продукцией компании вы можете на сайте официального представителя ВольтМаркет. ру.

Преимущества и недостатки различных типов ИБП

Идеального источника аварийного питания не существует, и каждая модель обладает своими достоинствами.

У резервного источника они следующие:

  • Высокий КПД;
  • Малый уровень шума и тепловыделения;
  • Самая низкая стоимость.

Недостатки резервного источника питания:

  • Большое время переключения;
  • Искажённая форма напряжения на выходе;
  • Отсутствует возможность коррекции амплитуды и частоты.

Параметры линейно-интерактивного источника несколько лучше:

  • Высокий КПД;
  • Отсутствие шумов;
  • Стабилизация напряжения с использованием автотрансформатора.

Минусы:

  • Длительное время переключения;
  • Низкая точность;
  • Форма напряжения приближена к трапеции;
  • У низкобюджетных моделей наблюдается отклонение по частоте.

Предлагаем вам посмотреть хороший видеоролик о видах и критериях выбора ИБП для котлов отопления и циркуляционных насосов:

Инверторные ИБП. Система аварийного электропитания с двойным инвертированием обладает целым рядом несомненных достоинств, которые ставят эту конструкцию на лидирующее место.

Плюсы:

  • Работа в широком диапазоне сетевого напряжения;
  • Высокая точность стабилизации;
  • Отсутствие времени на переключение;
  • Точное соответствие частоты;
  • Отсутствие любых помех на выходе;
  • Идеальная форма напряжения.

Минусы:

  • Высокая стоимость;
  • Постоянный шум от вентилятора.

Бесперебойник для насоса отопления должен обладать одним очень важным параметром – это синусоидальная форма сигнала на выходе. Если сигнал имеет форму меандра, трапеции или ступенчатой синусоиды, электродвигатель насоса будет работать в тяжёлом режиме, что в конечном итоге приведёт к необратимым последствиям и замене двигателя. Чёткую синусоиду выдаёт источник, выполненный по схеме с двойным преобразованием. В некоторых случаях можно использовать ИБП резервного типа. Это допустимо, когда напряжение питания отключается крайне редко и практически постоянно насос системы отопления работает от сети.

Критерии выбора резервного источника питания

Резервные источники питания, предназначенные для работы с насосами системы отопления должны выбираться по нескольким характеристикам:

  • Мощность;
  • Ёмкость аккумуляторной батареи;
  • Время допустимой автономной работы;
  • Возможность использования внешних батарей;
  • Разброс входного напряжения;
  • Точность напряжения на выходе;
  • Время перехода на резерв;
  • Искажения напряжения на выходе.

Выбирать ИБП для циркуляционного насоса следует по нескольким основным параметрам, определяющим из которых является мощность.

Определение требуемой мощности ИБП

Электродвигатель, являющийся составной частью насоса системы отопления, представляет собой реактивную нагрузку индуктивного типа. Исходя из этого следует рассчитывать мощность ИБП для котла и насоса. В технической документации на насос может быть указана мощность в ваттах, например, 90 W (Вт). В ваттах обычно указывается тепловая мощность. Чтобы узнать полную мощность требуется значение тепловой мощности разделить на Cos ϕ, который так же может быть указан в документации.

Например, мощность насоса (Р) равна 90W, а Cos ϕ 0,6. Полная мощность вычисляется по формуле:

Р/Cos ϕ

Отсюда полная мощность ИБП для нормальной работы насоса должна быть равна 90/0,6=150Вт. Но это ещё не окончательный результат. В момент запуска электродвигателя, его потребляемый ток возрастает примерно в три раза. Поэтому реактивную мощность следует умножить на три.

В итоге мощность ИБП для циркуляционного насоса отопления будет равна:

P/Cos ϕ*3

В приведенном примере мощность блока питания будет равна 450 ватт. Если косинус фи в документации не указан, тепловую мощность в ваттах следует разделить на коэффициент 0,7.

Емкость батарей

Ёмкость аккумуляторной батареи определяет время, в течение которого насос системы отопления будет работать при отсутствии сети. Встроенные в ИБП аккумуляторы обычно имеют небольшую ёмкость, определяемую, прежде всего, размерами устройства.  Если источник резервного питания будет работать в условиях частых и длительных перебоев в электроснабжении, следует выбирать модели допускающие возможность подключения дополнительных внешних аккумуляторов.

Очень познавательный ролик о личном опыте человека, который столкнулся с приобретением инвертора для котла и насоса отопления, смотрите:

Входное напряжение

Стандарт сетевого напряжения 220 вольт предполагает допустимые отклонения ± 10%, то есть от 198 до 242 вольт. Это означает, что все устройства, используемые на территории Российской Федерации должны корректно работать в этих пределах. На самом деле в различных регионах, а особенно в сельской местности, отклонения и скачки напряжения могут значительно превышать эти величины. Перед приобретением ИБП для насоса отопления очень полезно будет выполнить замеры напряжения сети неоднократно, в течение суток. В паспорте на источник резервного питания указываются допустимые пределы напряжения на входе, при которых устройство обеспечивает напряжение на выходе близкое к номиналу.

Напряжение на выходе и его форма

Если параметры напряжения на выходе бесперебойника укладываются в допустимые 10 процентов, то для питания насоса системы отопления это устройство вполне подойдёт. Время, которое требуется плате управления, чтобы переключиться на питание от аккумулятора обычно не превышает десятков микросекунд. Для электродвигателя этот параметр не критичен.

Очень важным параметром ИБП, необходимым для корректной работы насоса системы отопления, является форма выходного сигнала. Электродвигатель насоса требует гладкой синусоиды, которую из всех моделей источников резервного питания может обеспечить только устройство двойного преобразования или on-line ИБП. Кроме идеальной синусоиды на выходе, данный источник так же выдаёт точную величину напряжения и частоты.

При установке ИБП для насоса отопления следует руководствоваться некоторыми правилами:

  • Температура в помещении должна соответствовать величинам, указанным в документации;
  • В помещении не должно быть паров едких реагентов и горючих жидкостей;
  • Контур заземления должен быть выполнен в соответствии с правилами эксплуатации электроустановок.

Модели ИБП

Энергия ПН-1000 представляет собой мощный источник резервного питания. Благодаря встроенному стабилизатору, устройство обеспечивает номинальное напряжение на выходе при изменениях сетевого напряжения в пределах 120-275 вольт. Форма сигнала в виде гладкой синусоиды прекрасно подходит для питания реактивной индуктивной нагрузки, какой является электродвигатель насоса отопительной системы. Энергия ПН-1000 вместе с аккумулятором Delta DTM 12100L на 100А/ч обеспечивает бесперебойное питание для насоса отопления мощностью 150Вт в течение 8 часов. Устройство имеет встроенный фильтр сетевых помех, информационный дисплей и интерфейс RS-232.

Этот и другие стабилизаторы напряжения для отопительной системы от компании Энергия вы можете найти на сайте официального представителя компании ВольтМаркет.ру.

Компактный источник аварийного питания Теплоком 222/500 предназначен для применения в отопительных газовых системах. Это простое устройство с однофазным стабилизатором релейного типа обеспечивает работу с нагрузкой, не превышающей 230 Вт.

Универсальный стабилизатор Скат ST 1515 обеспечивает напряжение 220 В при колебаниях сети от 145 до 260 В и значении частоты 50 Гц ± 1 %. Если величина напряжения превышает указанные параметры, нагрузка будет отключена автоматически.

Подводим итоги

На основании эксплуатационных требований к электродвигателям насосов систем отопления ИБП должен обеспечивать следующие параметры:

  • Форма напряжения – гладкая синусоида;
  • Запас по мощности – не менее 20%;
  • Автоматическое отключение нагрузки;
  • Минимальное время переключения на резерв.

Кроме того, устройство должно работать в определённом диапазоне температур, иметь устройство индикации режимов и физических величин.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

ИБП для циркуляционного насоса | Более 159 моделей

Характеристики ИБП для циркуляционого насоса

Зачем нужен источник бесперебойного питания для циркуляционного насоса? На самом деле, обеспечение его работы при отсутствии централизованного электроснабжения – это лишь одна из задач ИБП. Следует понимать, что основным узлом насоса является электродвигатель, чувствительный к сетевым колебаниям, которые сильно влияют на его работу. И это не говоря о риске межвиткового короткого замыкания, которое может случиться при всплесках сетевого напряжения.

Современный ИБП для циркуляционного насоса окажет полноценную защиту от любых негативных явлений, связанных с низким качеством электопитания. Пренебрегать установкой ИБП для циркуляционного насоса – глупо, ведь цена на бесперебойники уже давно перестала быть заоблачной для обыкновенного потребителя. В случае с насосами доступность ИБП также связана с невысокой требуемой мощностью. В зависимости от количества циркуляционных насосов, Вам может потребоваться бесперебойник от нескольких сотен ватт до киловатта. Избыточная мощность источника бесперебойного питания для циркуляционных насосов не является проблемой, ведь Вы можете к одному ИБП дополнительно подключить, к примеру, автоматику котла отопления и другое ответственное электрооборудование.

Выбирая ИБП для циркуляционного насосоа, Вы наверняка слышали о необходимости установки бесперебойника, который при работе от аккумулятора выдает сигнал синусоидальной формы. Это суждение действительно справедливо. Бытовая электроника, к примеру, не является чувствительной к форме электрического сигнала на выходе ИБП, так как на входе любого электронного прибора всегда установлен блок питания, преобразующий входной сигнал в постоянный ток. Однако, если одним из узлов электроприбора является электродвигатель (насосы, компрессоры), сигнал на выходе бесперебойника должен быть синусоиальным, чтобы обеспечить его ровную работу. К примеру, установив для циркуляционного насоса дешевый ИБП с искаженной формой выходного сигнала, в моменты отсутствия сетевого электроснабжения будет наблюдаться излишний нагрев, шум и износ двигателя.

Важной характеристикой любого бесперебойника является его автономность. Если Вы хотите получить полную уверенность, что в случае длительного отключения электроснабжения источник бесперебойного питания проработает до его возобновления, следует позаботиться о подключении к ИБП мощных тяговых гелевых аккумуляторов, которые можно купить по доступным ценам в нашем интернет-магазине с доставкой по всей Украине. В том случае, если ИБП имеет встроенные аккумуляторы, время автономной работы может составлять 15-20 минут при максимальной нагрузке, чего в большинстве случаев будет достаточно. Если у Вас остались какие-либо вопросы по выбору подходящего ИБП для циркуляционных насосов, обращайтесь к нашим менеджерам любым удобным для Вас способом, в том числе лично, посетив торговые точки «Вольтмаркет» в Киеве, Харькове или Днепре.

ОТВЕТЫ НА ПОПУЛЯРНЫЕ ВОПРОСЫ

Статьи по выбору ИБП:

Самые популярные бренды ИБП в VoltMarket. ua:

ИБП для устройства 0,075 А

Принимая во внимание все вышесказанное, я согласен с тем, что (если у вас нет хороших знаний о работе котла) вы обратитесь за профессиональной консультацией.

Насколько я понимаю, ваш вопрос заключается в том, что в случае сбоя питания вам необходимо подать питание на циркуляционный насос, чтобы предотвратить локальный перегрев теплообменника или источника тепла. Я предполагаю, что источником тепла будет какой-то газ (или сжиженный газ), а газовый клапан выйдет из строя при отключении электроэнергии.

Чтобы соответствовать требованиям и соответствовать требованиям производителя, я бы порекомендовал установить достаточный ИБП к «нормальному» входу электросети котла. Таким образом, вы запитываете все цепи котла, и вы не будете случайно подавать обратно то, чего не должны, и не вызовете непреднамеренное срабатывание. **

Другой вариант, если вы хотите просто сохранить циркуляцию после сбоя питания, — это добавить дополнительный насос, который работает только при сбое питания. Это может сработать через реле или другую такую ​​простую схему.Мне нужно было бы узнать больше о реальном приложении, прежде чем я смогу дать более твердую рекомендацию.

** это было бы приемлемо с точки зрения эксплуатации, но имейте в виду, что если у вас есть ЛЮБАЯ электрическая вспомогательная установка, относящаяся к котлу (дымоход с вентилятором, заслонка воздуховода, блокировка пожарной сигнализации и т. Д.), Они должны быть запитывается, чтобы котел продолжал безопасно работать.

Вы также должны иметь в виду, что, в зависимости от того, где вы живете, ЛЮБЫЕ модификации того, как работает система, могут вывести всю систему из кода, и это не будет хорошо.

(Я живу в Великобритании, и у меня есть стандартный котел, работающий на природном газе для отопления и горячей воды — это стандартно — и я запускал его от ИБП мощностью 1 кВА, подключенного к более крупной батарее, в течение 3 дней, когда не было электросети, доступной во время модернизации собственности — фактическая потребляемая мощность составляла около 100 Вт с пиковым значением 300 Вт с включенными насосами и исполнительными механизмами. )

Почему бы не использовать компьютерный ИБП для питания газового котла? / Sudo Null IT News

Год назад я пытался понять, почему нельзя использовать обычные автомобильные аккумуляторы вместо специализированных в источниках бесперебойного питания.В этой статье было рассмотрено несколько страшилок от продавцов специализированных аккумуляторных батарей, а также произведены замеры емкости двух батарей, каждая из которых состоит из четырех автомобильных аккумуляторов, проработавших в ИБП в течение года. К сожалению, я не догадался провести такое измерение сразу после установки свежих батареек, но обещал повторить измерение через год, чтобы вы могли понять, насколько уменьшилась емкость батареек за год.Планировал сделать это в виде комментария с обновленными данными, но во время замера заметил, что пока ИБП работает от аккумуляторов — подключенный к нему котел — не работает.

Немного предыстории

Год назад при установке ИБП газовый котел был максимально простым, минимум электроники, ручной розжиг. Собственно, единственным минусом котла был ручной розжиг, потому что при отключении электричества котел в целях безопасности погасил факел и не смог зажечь его снова.Эту проблему решил ИБП, но проблема все равно оставалась: при сильном порыве ветра факел мог просто перегореть. Это происходило не часто, но доставляло некоторые неудобства. А около полугода назад было решено заменить котел на чуть более «умный», с возможностью автоматического розжига горелки, а также с турбиной, создающей тягу, необходимую для работы котла, так как в результате отпадает необходимость в использовании длинной выхлопной трубы.

Было одно принципиальное различие между старым и новым котлом — фазовая зависимость. В новом котле нужно было подключить фазу к L, ноль к N, иначе котел зажжет горелку и практически сразу погаснет, выдав ошибку «Невозможно зажечь горелку». Было предположение, что при переходе на батарею ИБП меняет местами фазу и ноль, поэтому бойлер перестает работать. Индикаторная отвертка с неоновой трубкой показала, что на обоих проводах, выходящих из ИБП, есть фаза.Вольтметр показал, что между фазой и землей напряжение 150В, а между нулем и землей 90В, ну и ну между фазой и нулем соответственно их сумма. Такой расклад котла явно не устраивает.

Пусть говорят

Стало интересно, что по этому поводу пишут продавцы специализированных ИБП для котлов. Ведь со стороны разница между ИБП для котла и для компьютера выглядит примерно так же, как аккумулятор для автомобиля и для ИБП.Основное различие между ними, наверное, в том, что одни провода для подключения аккумуляторов длинные, рассчитаны на внешние аккумуляторы, а другие короткие. Но разве это повод поднять цену в 2-3 раза на ту же мощность? Не говоря уже о том, что для целей DIY можно купить б / у ИБП, списанный в связи с истечением гарантийного срока, по цене в 10 раз дешевле, чем такой же специализированный ИБП для бойлера.

Для питания котла можно использовать только Он-лайн бесперебойник

Довольно часто можно прочитать, что автономные (линейно-интерактивные) ИБП не подходят для питания котлов, потому что у них слишком много времени, чтобы переключиться с внешнего питания на аккумулятор.Но на самом деле это легко проверить. Достаточно вынуть вилку котла из розетки и вставить обратно. Время переключения заняло полсекунды, но котел не только не сообщил об ошибке, но даже не заметил, что было отключение вообще. А в какое время линейно-интерактивный ИБП переключился? 5-10, может быть, даже 50мс, но в любом случае это будет меньше ручного выключения.

Но автономные ИБП не имеют функции стабилизации напряжения. Хотя некоторые модели имеют 1-2 шага для корректировки выходного напряжения, но переключение обычно выполняется с помощью реле и хорошо подходит для ситуаций, когда напряжение постоянно высокое или низкое.Но если напряжение постоянно гуляет, то ИБП довольно быстро израсходует ресурс реле, особенно если они работают на максимальной мощности. В этом случае необходимо установить регулятор напряжения перед ИБП, либо сразу поставить on-line ИБП, который независимо от входного напряжения всегда будет стараться поддерживать стабильное напряжение на выходе.

«Чистый синус» необходим для питания отопительного котла

Самые дешевые и простые компьютерные ИБП при работе от батарей генерируют несинусоидальную форму волны на выходе, потому что форма и частота входного напряжения не очень важны для импульсных источников питания.Но газовый котел содержит в своей конструкции как минимум циркуляционный насос, которому почти наверняка не понравится «модифицированная синусоида», и он хотя бы заработает, но с жутким грохотом. Не знаю, как такой режим работы влияет на срок его службы, но звучит устрашающе, и есть большое желание отключить.

Но, тем не менее, в продаже довольно много ИБП для ПК, которые генерируют «правильный синусоидальный» выход. Некоторые производители добавляют такие модели к названию «Smart», но в любом случае стоит обратить внимание на характеристики устройства, а именно на столбец «Output waveform».Но даже если ИБП находится в автономном режиме и выдает «приближение синусоидальной волны», вы можете купить инвертор с мощностью, достаточной для работы котла, и подключить его к батарее ИБП, в результате получится дешевый интерактивный ИБП с подходящим форма волны. В этом случае вместо ИБП можно взять зарядное устройство для аккумуляторов подходящего типа.

Правильная фазировка необходима для правильного нагрева котла.

А теперь самое интересное. Котлы с автоматическим розжигом имеют датчик пламени для отключения газа в случае, если зажигалка сломалась и не смогла его зажечь.Эти датчики могут быть как механическими (в случае котлов с ручным запуском), так и электрическими, а во втором случае они могут реагировать на тепло, излучение или ионизацию. А в случае с ионизационными датчиками пламени возникают проблемы при питании их от ИБП. В общем, проблема решается очень просто: нужно ноль подключить до ИБП с нулем после ИБП. И все это.

Однако есть один нюанс: если ИБП подключается к электросети вилкой, то ноль желательно провести отдельным проводом прямо от розетки, иначе можно вставить вилку не той стороной (можно конечно поставить небольшой автоматический переключатель на перемычку между нулями чем фиксировать).И конечно же предполагается, что если это частный дом, то у него есть контур заземления и он подключен к нулевому проводу (до УЗО, если есть), т.е. выполняется нулевое заземление (если в цепи нет ТТ!) И, конечно же, сам котел заземлен. После ИБП провод, выполняющий функцию нуля для сетевого питания, выбирается нулевым.

ИБП для питания котла отопления должен иметь большой резерв

Почему-то вместе с этим пунктом постоянно приводится компьютерный ИБП типа% Company% Back Power 500 в качестве примера, в котором аккумулятор имеет емкость 7 Ач, а время автономной работы специально ограничено перемычкой до 5 минут. , из-за того, что трансформатор, используемый во время работы аккумулятора, настолько горячий, что пластиковый корпус деформируется.Несмотря на это, даже такой слабый ИБП может долго работать от батареек, достаточно лишь заменить батарею на более емкую и добавить активное охлаждение. В моем случае такой ИБП проработал от автомобильного аккумулятора 20 часов, поддерживая работу ПК с потреблением в районе 150Вт. Проще говоря, время резервного питания зависит не от ИБП, а от емкости батарей. Зарядное устройство ИБП

не рассчитано на такую ​​большую емкость аккумулятора

Следующий пункт часто возникает из предыдущего пункта: когда-то батарея была на 7 Ач из коробки, а теперь была установлена ​​на 70 Ач, зарядное устройство не сможет дать больше тока и полностью зарядить аккумулятор.Отчасти утверждение верно, зарядное устройство в ИБП действительно имеет ограничение на максимальный ток, с которым оно может заряжать аккумулятор, но это не означает, что оно не сможет зарядить аккумулятор. Просто время зарядки увеличится. Конечно, это может быть проблемой, если электричество подается по графику, по несколько часов в день, а батареи просто не успевают зарядиться. Но в этом случае ничто не мешает параллельно с ИБП подключить к той же батарее более мощное зарядное устройство (или солнечный контроллер, например).Главное помнить, что в инструкции к зарядному устройству

аккумуляторы лучше подключать параллельно, чем последовательно

Бытует мнение, что лучше взять ИБП с напряжением батареи 12В и подключить несколько батарей параллельно для увеличения общей емкости, чем взять ИБП 24 / 48В и подключать такие же батареи последовательно. Обычно приводится аргумент о необходимости балансировки батарей, если они соединены последовательно, но при этом упускается из виду, что каждая батарея состоит из 6 ячеек, балансировка которых в принципе не предусмотрена конструкцией батареи, и работает она так или иначе.В моем случае к двум ИБП подключены 4 батареи по 12В, через два года использования разница напряжений на батареях составила менее десятой доли вольта.

Важно заменить аккум после более емкой калибровки.

В некоторых ИБП калибровка выполняется нажатием кнопки на передней / задней панели, в других она может выполняться только из сервисного меню при подключении через RS232 / USB к ПК, а где-то не предусмотрена в принципе. Но считается, что если вы не выполните калибровку, ИБП не будет полностью заряжать аккумулятор, и даже при увеличении емкости аккумулятора вы будете работать с ним так же мало, как со старыми аккумуляторами.Хотя на самом деле это не так. Без калибровки ИБП не будет правильно отображать оставшуюся емкость батареи в процентах, но это никоим образом не повлияет на то, когда ИБП решит, что батареи полностью разряжены. Это может повлиять только на оборудование, соединение подключается к интерфейсному разъему ИБП и, в зависимости от настроек, после определенного уровня процентного баланса емкости аккумулятора отключает это оборудование по команде.

В моем случае ИБП APC Smart 3000 был откалиброван около года назад, но, несмотря на то, что батареи не менялись, график емкости батареи в процентах и ​​напряжения показывает, что ИБП подражает первому. .Из него видно, что со 100% до 23% ИБП просто линейно снижает процент вне зависимости от напряжения на аккумуляторах, затем заряд «замерзает» на 23% на несколько часов, а потом постепенно снижается до 11%. К сожалению, не успел дождаться, пока он полностью разрядится, пришлось подать внешнее питание, и в этот момент началось что-то странное. Судя по графику, напряжение на АКБ начало расти, заряд пошел, а процент заряда пошел на обратный, пока не упал до 1%, и только потом начал плавно расти, в зависимости от напряжения на АКБ .Возможно так, что ИБП не врет,

Вывод

В заключение хотелось бы привести результаты замера емкости аккумуляторов. В новой табличке количество циклов разряд-заряд было заменено сроком службы батареи, но, поскольку параметры ИБП не отслеживались 100% времени, согласно заключению мониторинга, чистые часы не записывались в скобках. Холодильная и морозильная камеры были отключены от первого ИБП, при одновременном запуске которого пусковой ток превышал максимальную мощность ИБП и приводил к его отключению.Ко второму ИБП были подключены два ПК, один из которых работает круглосуточно, потому что он называется сервером.

Параметр Номер батареи 1 Номер батареи 2
Модель BRAVO 6CT-90VL Тюмень Batbear 75
Емкость макс. текущая 90Ач, 760А 75Ач, 610А
Стоимость на момент покупки (шт.) 2200 руб 2400 руб
дата установки 9 ноября 2014 г. 11 ноября 2014 г.
ИБП APC Smart-UPS 3000 ВА, 2700 Вт, 230 В, 50 Гц чистый синус
Нагрузка газовый котел, насос теплого пола, водяной насос, освещение освещение, холодильник, сервер, ПК
Срок службы батареи в год 25 часов (от 238 дней) 120 часов (от 182 дней)
Калибровка выполнена не Да
Дата контрольного измерения 24 сентября 2016 г. 28 сентября 2016 г.
Контрольная цифра 18 часов 30 минут 42.7 Ач 7 часов 30 минут, 58,2 Ач
Напряжение после разряда 46,6 В под нагрузкой, 48,8 В без нагрузки 45,6 В под нагрузкой, 46,8 В без нагрузки
Контрольный заряд 12 часов , 42,9 Ач 14 часов, 54,0 Ач
Напряжение после зарядки 55,2 В плюс или минус 0,05 В для аккумулятора
Уровень электролита Незначительное снижение уровня, все еще выше пластин

Измерения проводились с помощью немного обновленной версии китайского ваттметра, который внешне похож на тот же, с которым проводились измерения в прошлый раз, но в отличие от него имеет немного большую точность за счет использования качественного шунта вместо стопка резисторов SMD.Из-за того, что разряд батареи первого ИБП длился слишком долго, я решил в конце подключить холодильную камеру в качестве дополнительной нагрузки, но при ее запуске аккумулятор резко снизил напряжение и ИБП решил, что « все », хотя напряжение было« ниже »и« без »нагрузки, видно, что без мощных потребителей ИБП еще мог работать от аккумуляторов, также было возможно, что ваттметр не был подключен очень толстыми проводами (18 AWG), и из-за падения напряжения на них ИБП обнаружил, что напряжение батареи ниже, чем оно было на самом деле.

В целом можно отметить, что мощность не только не уменьшилась, но даже увеличилась в случае с первым ИБП. Отчасти это связано с тем, что в этом году он работал в щадящем режиме, почти все время был подключен к сети (в первый год отключался от сети каждый день), и с него сняли две мощные нагрузки. . В целом статья получилась немного хаотичной, но я надеюсь, что кому-то она будет полезна, и конечно же с удовольствием выслушаю критику, а также отвечу на вопросы в комментариях.

Решения для насосов питательной воды Bonitron

В промышленных котлах используются вытяжные вентиляторы, которые либо нагнетают, либо втягивают воздух в топку котла. Этим вентиляторам требуется постоянное бесперебойное питание для поддержания высокой эффективности. Провалы и перебои в сети переменного тока могут вызвать отключение привода с вытяжными вентиляторами из-за пониженного напряжения, что приведет к отключению вентилятора. Потеря воздушного потока через котел может потребовать отключения, что приведет к длительным периодам простоя для перезапуска котла.Отключение привода тягового вентилятора также может вызвать чрезмерное или катастрофическое повреждение котла. В этих случаях приложение может воспользоваться системой Bonitron UPD Ride-Thru.

Нагнетательный вентилятор

  • Вентилятор нагнетает воздух для горения в горелку и через камеру сгорания
  • Вентилятор выталкивает дымовые газы через вентиляционное отверстие
  • Создает положительное давление в печи

Вытяжной вентилятор

  • Вентилятор втягивает воздух в горелку и через камеру сгорания
  • Вентилятор выталкивает дымовые газы через вентиляционное отверстие
  • Создает отрицательное давление в печи

Bonitron UPD Ride-Thru Systems защищает приводы вытяжных вентиляторов котла от срабатывания привода из-за пониженного напряжения, обеспечивая бесперебойное питание приводов вытяжных вентиляторов в случае просадок и отключений.Длительные периоды простоя и возможное повреждение котла из-за отключения питания приводов можно предотвратить с помощью систем Bonitron UPD Ride-Thru Systems, что позволит сохранить эффективность и увеличить время безотказной работы.

Системы с несколькими котлами также могут получить выгоду от использования общей общей шины постоянного тока. Использование общей шины позволяет сократить количество проводов и компонентов, а связанные диски могут совместно использовать компоненты, такие как UPD Ride-Thru System.

Насосы питательной воды

В промышленных котлах используются насосы питательной воды для подачи воды в котел для выработки пара. Для этого насоса критически важно иметь постоянное бесперебойное питание. Если привод, работающий с насосом питательной воды, теряет мощность и отключается из-за пониженного напряжения, уровень воды в котле понижается. Низкий уровень воды может вызвать перегрев котла, что может привести к серьезным или катастрофическим повреждениям. Если котел оборудован аварийным выключателем при низком уровне воды, котел отключится в таких ситуациях, когда вода окажется недостаточной, что может привести к дорогостоящему простою. Система бесперебойного питания для приводов (UPD) Bonitron Ride-Thru предотвращает эти отключения привода из-за пониженного напряжения, что увеличивает время безотказной работы котлов.

UPD Источник бесперебойного питания для приводов

  • Защита от провалов и отключений электроэнергии
  • серии S3460 и S3534
  • Доступны различные размеры и длительность

Резервное питание — Старый дом

«Первый шаг к выбору генератора — определить, сколько электроэнергии необходимо вашему дому в чрезвычайной ситуации.»

Иллюстрация Яна Ворпола

Джаспер Х. и Филлис Вайман десятки раз теряли власть в течение 31 года, который они прожили в отреставрированном фермерском доме в Питтсфилде, штат Мэн. Но после ледяной бури 1998 года, в результате которой Вайманы оставались без электричества более чем на четыре дня, они решили, что с них хватит жизни при свете керосиновых фонарей, ютясь вокруг дровяной печи, без проточной воды из-за колодезного насоса. был мертв. (Они спасли еду из холодильника, закопав ее в сугроб.Итак, Джаспер потратил 7000 долларов на резервный генератор. Эта мини-электростанция, работающая на дизельном топливе, расположена в гараже, ее выхлопная труба выводится через трубу через стену, и вырабатывает достаточно электроэнергии для работы их светильников, холодильника, колодезного насоса, печи и водонагревателя — почти всего, что нужно Вайманам для защиты отключение электричества. «Если мы получим еще один подобный шторм, этого более чем достаточно, чтобы сделать все, что нам нужно», — говорит Джаспер.

Wymans присоединяется к растущему числу домовладельцев, которые устанавливают генераторы для защиты от длительных или повторяющихся отключений электроэнергии.Продажи жилых единиц, которые на короткое время резко выросли во время паники по поводу 2000 года в конце 1990-х годов, неуклонно росли, частично чему способствовали постоянные отключения электроэнергии в Калифорнии, отключение транзисторов во время летней жары и постоянная угроза сильного шторма. которые могут оборвать линии электропередач.

Непредсказуемость отключений дает стационарным, стационарно установленным резервным генераторам явное преимущество перед их портативными газовыми аналогами, которые напоминают двигатели больших газонокосилок на тележках.Переносной компьютер нужно выкатить на улицу, запустить вручную и подключить к домашней электросети — процесс, который занимает по крайней мере несколько минут — если кто-то есть дома, чтобы это сделать. А если перерыв в работе продлится более нескольких часов, бензобак портативного устройства, скорее всего, иссякнет. Постоянно установленный резервный генератор, напротив, всегда готов к работе и может работать без остановок в течение нескольких дней, питаясь от линии природного газа или резервуаров с пропаном или дизельным топливом.

Анатомия генератора
При отключении электроэнергии эта автоматическая резервная установка переключается в аварийный режим, запускает генератор и подает питание на определенные аварийные цепи в доме.

Иллюстрация Яна Варпола

Автоматический безобрывный переключатель

Когда электричество у Вайманов отключается, они должны щелкнуть ручным переключателем (который изолирует дом от входящих линий электропередачи), затем нажать кнопку, которая запускает их блок. Еще за 1000 долларов за них мог бы сделать автоматический переключатель резерва. Это умное устройство постоянно контролирует поступающую мощность, и при обнаружении прерывания или серьезного снижения напряжения (отключения) автоматически изолирует дом и запускает генератор.В целом процесс занимает от 10 до 20 секунд. «Вы будете в темноте на несколько секунд, но электричество вернется, как только включится генератор», — говорит Билл Перри-старший, владелец Central Maine Diesel и установщик системы Wymans. Причина задержки заключается в том, что передаточный переключатель ждет, чтобы увидеть, снова включится ли питание, поэтому генератор не будет циклически включаться и выключаться каждый раз, когда гаснет свет. Когда питание от электросети возвращается, передаточный переключатель ожидает устойчивого протекания тока, прежде чем выключить генератор.

Первым шагом при выборе генератора является определение того, сколько электроэнергии необходимо вашему дому в чрезвычайной ситуации. Это скажет вам, насколько большой должна быть мощность генератора. Например, небольшие блоки мощностью от 4 до 8 кВт могут питать фонари и некоторые критически важные приборы, в то время как гигантские устройства мощностью 25 кВт позволяют домашнему хозяйству функционировать так, как будто линии электропередач никогда не выходили из строя. Генератора мощностью от 10 до 15 кВт, который чаще всего используется в жилых помещениях, обычно достаточно для питания большинства бытовых приборов, включая такие энергозатраты, как водонагреватели и оконные кондиционеры.Чтобы ограничить потребность в мощности (и размере генератора), необходима распределительная панель для основных нагрузок. К панели подключаются только цепи, требующие аварийного питания. Обычно он получает и распределяет мощность от электросети, но во время отключения, после активации главного переключателя, эта панель получает всю свою мощность от генератора. (Когда отключение электричества закончится, панель вернется к электросети.)

Генератор правильного размера должен выдавать на 10–20 процентов больше мощности, чем общая ожидаемая потребность.Работа агрегата слишком близко к его номинальной мощности снижает топливную экономичность и затрудняет работу двигателя. При полном перенапряжении выключатели генератора сработают (чтобы защитить его от перегрева). «Слишком маленький генератор хуже, чем вообще не иметь энергии», — говорит Рон Форд, менеджер по продажам компании Kohler, которая производит как бытовые, так и промышленные генераторы.

Вы платите значительную цену за удобство стационарного генератора, и эта цена существенно возрастает по мере увеличения выработки.Она начинается примерно с 3000 долларов для моделей мощностью от 6 до 8 кВт и достигает от 5000 до 10 000 долларов для моделей мощностью от 11 до 20 кВт. Добавьте к этому от 800 до 2500 долларов за установку, включая заливку бетонной подушки, проводку и установку топливопровода и бака, все это координируется дилером. (Найдите их на желтых страницах или на сайтах производителей.) Кроме того, есть стоимость обслуживания и топлива.

Таблица для расчета параметров генератора

Расчет генератора

Чтобы определить, какой должна быть мощность вашего генератора, составьте список всех устройств, которые вам понадобятся во время отключения электричества, и сложите их импульсные ватты — количество электроэнергии, необходимое двигателю для запуска (см. Изображение 3) .Добавьте к этой сумме мощность в ваттах для электрических устройств без двигателей, таких как лампочки, водонагреватели и телевизоры. К этой сумме добавьте 10-20 процентов запаса прочности, затем разделите на 1000, чтобы получить мощность в киловаттах, которую вы должны искать в генераторе.

По словам Рона Форда, менеджера по продажам компании Kohler, этот расчет гарантирует, что генератор будет достаточно большим, чтобы справиться с аварийной потребляемой мощностью при работе от ½ до своей максимальной нагрузки, что снижает расход топлива и износ двигателя. (см. Изображение 2) .

Техническое обслуживание генератора

Постоянно установленный генератор немного похож на владение лишним автомобилем, хотя он должен прослужить значительно дольше. Двигатели могут проработать от 1500 до 3000 часов, что, учитывая короткую продолжительность большинства простоев, составляет около 15–20 лет. Чтобы двигатель работал тогда, когда он вам нужен, большинство установщиков предлагают годовые контракты на обслуживание (200–250 долларов США) на замену масляного и воздушного фильтра, проверку стартерной батареи и тестирование системы.В отличие от автомобилей, некоторые генераторы автоматически «тренируются» в течение нескольких минут один раз в неделю, чтобы циркулировать масло и заряжать аккумулятор. (В это время в дом не подается электричество.)

Помимо размера и цены, стоит обратить внимание на следующие особенности:

• Электронный регулятор напряжения для предотвращения колебаний, которые могут повредить электронику.

• Легкость доступа для обслуживания.

• Атмосферостойкий изолированный корпус для снижения шума двигателя. «Меньшее, 8.«Агрегаты мощностью от 5 до 11 кВт довольно тихие», — говорит Форд. Генераторы большего размера, признает он, намного шумнее.

Шум и периодическая замена масла — лишь незначительные неудобства для Wymans. «Мы должны были сделать это давным-давно», — говорит Джаспер. «Теперь мне было бы очень непросто без генератора».

Что насчет компьютера?

Компьютерная система может потерять большие объемы важных данных в течение 10–20 секунд между моментом отключения электроэнергии и запуском генератора.Решение: резервная батарея, также называемая «источником бесперебойного питания» или ИБП.

Этим устройствам требуется всего миллисекунды, чтобы обнаружить отключение электроэнергии или колебания напряжения (скачок или отключение) и вмешаться с собственным «чистым» источником питания. Обычный домашний компьютер даже не заметит прерывания. Некоторые модели ИБП имеют возможность автоматически выключать ПК через определенное время, если во время отключения никого нет дома.

Существуют ИБП размером с хлебную коробку за 50 долларов, которые могут работать с компьютером и контролировать в течение 10 минут — этого достаточно, чтобы сохранить работу и выключиться.Или вы можете купить большие 5-киловаттные банки, которые стоят 5000 долларов и будут поддерживать несколько критических цепей в доме в течение нескольких часов или дней (при умеренном использовании).

За исключением периодических испытаний, ИБП не требует обслуживания. Его герметичный аккумулятор постоянно заряжается от домашней электросети. По словам Роба Хекенаста из Xantrex Technology Inc., производителя систем резервного питания от батарей, можно ожидать, что они прослужат от 7 до 10 лет без заметного снижения объемов производства.

По словам Хекенаста, поскольку батареи довольно быстро разряжаются, в лучших системах резервного копирования используется комбинация источников питания.«Для предложения с полным питанием приобретите батареи для кратковременных отключений и резервный генератор на время длительного отключения электроэнергии».

Где найти

Переносной генератор:

EB5000XK1 от Honda Power Equipment Group

Alpharetta, GA

hondapowerequipment.com

800-426-7701

Источник бесперебойного питания:

American Power Conversion Corp.

West Kingston, RI

apc.com

877-800-4272

Дистибутор генератора:

Центральный Мэн Дизель

Бангор, ME

888-899-0603

Благодарим:

Рон Форд и Гаррет Мерсбергер из The Kohler Co.

Колер, Висконсин

kohler.com

800-544-2444

Джордж Амидон

Крафт Пауэр

Woburn, MA

781-938-9100

Следует ли мне заменить масляный котел тепловым насосом? | Kearney HVAC

Зима на горизонте, и если вы похожи на нас, вы начинаете задумываться о том, сколько будут платить за отопление в вашем доме на Северном берегу, штат Массачусетс, или на побережье, в штате Нью-Хэмпшир, в следующие шесть месяцев.Зима — это время, когда все привыкли скрываться в своих домах, полагаясь на свои котлы или печи для тепла и уюта, но в этом году вы, вероятно, будете проводить в своем доме еще больше времени, чем когда-либо, а это значит больше $$$ на отопление.

Если вы хотите сэкономить электроэнергию и деньги и думаете об альтернативах отопительной системе масляному котлу, вам повезло! В Kearney HVAC мы предлагаем несколько различных вариантов тепловых насосов, которые могут полностью заменить вашу систему отопления и охлаждения и обеспечить экономию энергии на долгие годы.Вот что вам нужно знать.

Какие преимущества тепловых насосов для моего дома?

Если вы думаете об установке теплового насоса, вы, вероятно, задаетесь вопросом: какую пользу мне приносят тепловые насосы Coudl?

  • Вы устали от роста затрат на отопление и охлаждение?

  • Вы недовольны разницей в производительности вашего кондиционера и вашего котла?

  • Вы ищете круглогодичное решение HVAC?

Все электрические тепловые насосы обладают высокой энергоэффективностью, избавляя от необходимости запасаться мазутом каждую зиму или бросать кости с вариантами предоплаты, которые могут работать или не работать в вашу финансовую пользу.И они более эффективны, чем центральное кондиционирование, а это значит, что вы сэкономите деньги круглый год, а не только зимой.

Plus, поскольку тепловые насосы имеют настройки как для обогрева, так и для охлаждения, вы можете полностью заменить вашу текущую настройку для обеспечения круглогодичного комфорта. Если вы разочаровались в производительности вашей системы отопления по сравнению с вашей системой кондиционирования или наоборот, эта проблема исчезнет с тепловыми насосами — вы будете использовать один и тот же блок независимо от сезона.

Переход на тепловые насосы Mitsubishi Electric для круглогодичной экономии

Существует множество различных марок и производителей тепловых насосов, и если у вас кружится голова, пытаясь понять, какой из них подходит для вашего дома, мы вас слышим ! К счастью, компания Kearney HVAC решила не догадываться о модернизации системы HVAC.Как сертифицированный алмазный дилер Mitsubishi Electric, у нас есть только одна торговая марка, и это лучшая в отрасли! Мини-разветвители и канальные тепловые насосы Mitsubishi Electric — это качественные и надежные системы отопления, вентиляции и кондиционирования воздуха, на которые можно положиться в течение многих лет в плане энергоэффективности и комфорта.

Plus, с технологией Hyper-Heating от Mitsubishi Electric, вы можете чувствовать себя комфортно, прожив всю зиму без каких-либо проблем с комфортом. Некоторым другим брендам тепловых насосов сложно сохранить тепло в вашем доме, когда зимой температура опускается ниже нуля, но Mitsubishi Electric может продолжать обеспечивать домашний комфорт даже при температуре воздуха до -13 градусов по Фаренгейту!

Сэкономьте до 1600 долларов на модернизации систем отопления, вентиляции и кондиционирования воздуха с помощью скидок на тепловые насосы для экономии массы

Благодаря экономии энергии за счет модернизации теплового насоса в вашем доме вы сразу увидите разницу в ваших ежемесячных расходах на отопление и охлаждение, а также в среднем Срок службы теплового насоса составляет около 15 лет (а может быть, даже больше при надлежащем обслуживании и настройке от надежной местной компании, занимающейся HVAC), вы можете рассчитывать на годы экономии.К счастью, Kearney даже упрощает обновление, помогая вам получить право на скидку на мини-сплит-скидку Mass Save и скидку с канальным тепловым насосом — целых 1600 долларов!

Модернизируйте свою систему масляного котла этой зимой за счет экономии энергии с помощью тепловых насосов Mitsubishi Electric. Позвоните по телефону 978.388.0845 или свяжитесь с нами, чтобы узнать больше.

Контроллер

PLL — надежное решение для управления несколькими насосами

Мы все знаем, как важно вращать наши шины. На большинстве автомобилей износ шин неравномерен спереди назад, поэтому производители рекомендуют менять резину при каждой замене масла.Вращение шин позволяет всем четырем шинам изнашиваться равномерно, поэтому их можно заменять сразу после износа.

К сожалению, даже при правильном уходе шина все равно будет время от времени выходить из строя из-за заблудшего гвоздя или зимней выбоины. Вот почему в большинстве автомобилей до сих пор есть запасное колесо, которое можно заменить на спущенное, чтобы вы не застряли вдали от дома поздно ночью.

Оказывается, аналогичная ситуация существует для руководителей зданий, которые заботятся о здоровье и эффективности своих систем водяного отопления.Подобно нашей аналитике вращения шин, неспособность повернуть гидравлическую нагрузку в системе может привести к преждевременному отказу насоса и ненужным расходам на замену.

Что такое управление последовательностью насосов?

Контроллер опережения насоса (PLL) (также называемый контроллером последовательности насосов) может сбалансировать время работы нескольких насосов котла, чтобы минимизировать количество запланированных и незапланированных сервисных вызовов. Он также может автоматически управлять резервным или резервным насосом, который, как запасное колесо, будет готов к использованию в случае отказа насоса.В отличие от запасного колеса, для установки которого требуется ремонт на обочине дороги, система ФАПЧ автоматически переключается на резервный насос без прерывания работы системы отопления.

Простая система, управляемая ФАПЧ, состоит из двух или трех насосов. Каждого насоса достаточно для удовлетворения потребности системы отопления. Контроллер PLL будет балансировать время работы двух насосов, увеличивая вдвое интервал профилактического обслуживания насосов. Пример простой системы с 3 насосами показан ниже:

В этой системе управление PLL с таймером нагрева показано с конфигурацией с одним котлом с 3 насосами.Эту систему часто называют «3 насоса, 1 вызов, 1 проточный трубопровод». Названа потому, что есть только одно место, где горячая вода подается в систему отопления, и только 1 течет от котла к насосам. В приведенной выше конфигурации ФАПЧ с таймером нагрева управляет насосами, реле расхода и контролирует ввод датчиков «доказательства расхода». Благодаря этим и многим другим возможностям возможно множество конфигураций котлов, насосов и количества вызовов и потоков. Например, в системе с двумя котлами Heat-Timer® PLL может управлять тремя насосами; два первичных насоса, по одному на каждый котел, и резервный насос, который может автоматически подключаться к любому котлу через электромагнитные клапаны с ФАПЧ.Система ФАПЧ контролирует подачу в каждый котел. Если подача к одному котлу прервана, то система ФАПЧ откроет электромагнитный клапан между резервным насосом и котлом с отказавшим насосом. После этого резервный насос будет обеспечивать непрерывный поток в котел до тех пор, пока основной насос не будет заменен.

Наша аналогия вращения шин расширена

Честно говоря, кто бы не забыл менять шины через запланированный интервал, если бы дилер не стал вас пилить?

К счастью для руководителей зданий, система ФАПЧ работает полностью независимо.Это было бы так, как если бы ваши шины вращались каждые 10 000 миль. Например, PLL-регулятор Heat-Timer предлагает два различных режима вращения: либо вращение по времени, либо чередующееся вращение по требованию, которое активирует другой насос каждый раз, когда инициируется запрос на горячую воду.

Иногда, что бы вы ни делали, у вас спустило колесо. Точно так же, если один из ваших насосов выйдет из строя, вам нужно немедленно узнать об этом. Система управления Heat-Timer® PLL непрерывно контролирует подачу насоса к котлу или котлам.В случае отказа дежурного или основного насоса система ФАПЧ может определить прерывание потока менее чем за минуту и ​​немедленно переключиться на оставшийся или резервный насос. Тревога устанавливается локально на панели и может быть отправлена, чтобы предупредить руководство здания о неисправности насоса. Из-за автоматического переключения при отказе нет, прерывания отопления здания и комфорта жильцов, а нет вызова службы экстренной помощи в выходные или праздничные дни.

Запасное колесо бесполезно, если оно спущено, когда оно вам нужно.Когда вы в последний раз проверяли давление в запаске? Также бесполезно иметь резервный насос, который не запускается при необходимости.

Управляющему зданием не нужно беспокоиться об этом, потому что система ФАПЧ Heat-Timer® может предотвратить наличие «плоского запасного». У наших контроллеров есть функция «упражнений», которая периодически запускает резервные насосы на короткое время для разрушения ржавчины и отложений и смазки уплотнений насоса. Периодическая проверка резервного насоса гарантирует, что он будет готов к работе при вызове.

Контроллер ФАПЧ

Heat-Timer® — надежное решение для управления несколькими насосами

Для диспетчера систем отопления, вентиляции и кондиционирования воздуха в здании добавление второго или третьего насоса питательной воды, управляемого контроллером опережения-запаздывания Heat-Timer®, является недорогим способом увеличения водяного отопления надежность системы, сокращая при этом дорогостоящие вызовы службы экстренной помощи и интервалы профилактического обслуживания. То, что раньше было чрезвычайной ситуацией поздно ночью, становится незначительной проблемой, которую можно решить в удобное время.

Услуги по ремонту котлов в Кливленде, Огайо

Предоставление услуг по ремонту котлов в Ментор, Уиллоуби, Пейнсвилле, Шардоне и в окрестностях озера и округов Геога

Домовладельцы из Кливленда доверяют опытному владельцу Kobella Plumbing Heating Cooling квалифицированный ремонт и техническое обслуживание котлов.Обслуживая жителей округов Геога и Лейк, наши технические специалисты предоставляют высококвалифицированные услуги HVAC и сантехники, а также первоклассное обслуживание клиентов. Команда Kobella сочетает в себе опыт высокого уровня с ценностями маленького городка, включая добрососедство и честность. Мы стремимся к тому, чтобы вы остались довольны.

Прекратите искать «услуги по ремонту котлов рядом» и позвоните профессионалам в Kobella! Наберите (440) 729-2099 или , свяжитесь с нами онлайн сегодня для услуг по ремонту отопления.

Общие признаки неисправности котла

Для ремонта котла вам может понадобиться специалист по отоплению Kobella, если:

  • Котел не производит тепла или тепла недостаточно.
  • Комфортно отапливается только часть дома.
  • Вы слышите странные звуки, исходящие от водопровода.
  • Вы заметили протечку воды (или лужу воды) вокруг котла.

Если у вас возникнут какие-либо из этих общих признаков неисправности котла, позвоните в Kobella Plumbing Heating Cooling по телефону (440) 729-2099 или сразу же свяжитесь с нами через Интернет — мы позаботимся о ремонте вашего котла и сохраним тепло в вашем доме в холодное время года. Погода.

Типичные проблемы с котлами, которые мы ремонтируем для домовладельцев недалеко от Кливленда

Системы отопления бытовых котлов обычно включают в себя бойлерный нагреватель, распределительные трубы для циркуляции горячей воды или пара и радиаторы. Мы часто видим:

  • Проблемы с термостатом или контрольной лампой, которые не позволяют котлу включиться или остаться включенным.
  • Низкий уровень воды, уменьшающий количество выделяемого тепла.
  • Сломанные, треснувшие или протекающие водяные насосы, трубы или клапаны, вызывающие плохую циркуляцию тепла.
  • Воздух застрял в радиаторе, что приводит к неравномерному нагреву всего дома.
  • И многое другое.

Почему выбирают Kobella для ремонта котлов в Большом Кливленде?

Команда Kobella предлагает ценность, на которую вы можете положиться. Наша квалифицированная команда, подобранная владельцем компании Майком, укомплектована талантливыми сантехниками, специалистами по отоплению и охлаждению, а также офисным персоналом, который искренне любит свою работу. Мы уважаем тот факт, что вы доверяете нам работу у себя дома. Вот почему наши дружелюбные специалисты по котлам всегда приезжают вовремя, быстро и тщательно осматривают ваш котел, а затем четко объясняют, какие работы необходимы.

Мы предложим вам любые существующие варианты восстановления работоспособности вашего котла и выберем решение, которое наилучшим образом соответствует вашим потребностям в отоплении дома. По возможности, для вашего удобства мы стремимся выполнить ремонт котла за одно посещение. Конечно, мы всегда убираем за собой — и мы стоим за своей работой. Ваш дом в районе Кливленда скоро снова станет полностью теплым и уютным.

Позвоните в Kobella по телефону (440) 729-2099 или свяжитесь с нами через Интернет для получения надежных услуг по ремонту котлов в Кливленде, штат Огайо.

Предельный ремонт и предотвращение поломок с помощью ежегодного технического обслуживания котла

Здесь, в Kobella, мы знаем, сколько времени и денег вы можете сэкономить с помощью профилактического ежегодного обслуживания котла. Вот почему мы предлагаем доступные программы обслуживания вашего котла или другой системы отопления дома. Правильное профессиональное обслуживание помогает продлить срок службы вашего котла. Своевременное обслуживание также может предотвратить большие счета за ремонт и неудобные поломки. При плановом техническом обслуживании вы можете рассчитывать, что обычный котел прослужит около 20 лет.

Если вам требуется обслуживание или ремонт котла, вы можете рассчитывать на Kobella. Наши программы профилактического обслуживания помогут вам получить бесперебойное и долгосрочное обслуживание вашего котла и помогут обеспечить безопасную и эффективную работу устройства в вашем большом доме в Кливленде. В Kobella Plumbing Heating Cooling мы стремимся к домашнему комфорту для жителей Ментора, Уиллоуби, Пейнсвилля, Шардона и других городов.

Позвоните в компанию Kobella для ремонта котла в северо-восточном Огайо

Сделайте проблему с котлом нашей проблемой, позвонив в Kobella для квалифицированного ремонта и обслуживания котла.Наша семейная компания предлагает полный комплекс услуг в области отопления, вентиляции и кондиционирования воздуха и сантехнические услуги на всей территории Большого Кливленда, включая округ Лейк и Геога.

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
