Бур для бурения земли для перфоратора: Что такое земляной бур для перфоратора и как своими руками можно вырыть скважину или отверстие круглого сечения

Содержание

плюсы и минусы земляных буров



Практически у каждого хозяина в наличии иметься перфоратор. Он функционально отличается от дрели тем, что можно совместить процесс сверления с долблением. Такой функционал позволяет сделать отверстие в самых твердых и прочных поверхностях. Иногда отечественные умельцы умудряются использовать перфоратор даже для бурения лунок в грунте.

Земляной бур из перфоратора — его положительные и отрицательные стороны

К положительным моментам стоит отнести то, что вам нет необходимости покупать дополнительное оборудование для бурения лунок. Однако стоит позаботиться о шнековых бурах для перфоратора, потому, что обычные буры, которые используются для сверления не подойдут.

К отрицательным моментам стоит отнести:

  • бур для земли из перфоратора не сможет сделать лунку большого диаметра;
  • используемые шнеки не позволят сделать глубокое отверстие в грунте;
  • стоит докупить специальный земляной бур на перфоратор;
  • мощность перфоратора небольшая, поэтому для тяжелых грунтов он не подойдет.

Также не стоит забывать о том, что для работы вам понадобится большое количество удлинителя для потребительской электрической сети. Да и отыскать в розничной продаже бур для земли на перфоратор будет сложно. Учитывая множество минусов лучше задуматься над тем, как сделать ручной бур самому.

Земляной бур своими руками

Для изготовления в домашних условиях такого оборудования как земляной бур, вам понадобится следующий инструмент:

  • небольшой сварочный аппарат;
  • «Болгарка»;
  • электрическая дрель.

Самодельный бур прост и состоит из трех основных элементов

  1. Штанга (металлическая труба или арматура).
  2. Ручка для оператора.
  3. Режущий элемент (ножи).

Основой будет являться штанга. К верхней ее части приваривается ручка для оператора. Как правило, такую ручку можно изготовить из трубы небольшого диаметра. К нижней части штанги крепятся ножи. Изготовление ножей займет немного больше времени, чем предыдущие операции.

Ножи могут быть изготовлены из таких материалов, как:

  • листовой металл – вырезается круг необходимого диаметра, края затачиваются и выгибаются;
  • диск пилы – диск распиливается на две части и под углом приваривается к штанге;
  • шнек от сельскохозяйственной техники или профессионального мотобура.

Изготовив такой ручной бур в домашних условиях, вам не нужно будет использовать не по назначению перфоратор.


Оценка статьи:

Загрузка…

Поделиться с друзьями:

Похожие публикации


Электрический земляной бур

Как показывает наш опыт люди достаточно часто ищут электрический земляной бур, в надежде что это устройство гораздо легче и проще в использовании. На первый взгляд это так, казалось что может быть проще — вставил вилку в розетку, нажал на кнопку и как обычной дрелью, легко и непринужденно делаешь отверстие в земле. К сожалению это не так, если сравнивать рабочие способности обычного мотобура с бензиновым двигателем и электрического мотобура, то без сомнения можно увидеть , какой выбор будет правильным.

Дело в том, что бурение земли сопровождается высоким нагрузками на буровой инструмент, которые во время вращения сильно тормозят вращение бурового шнека и соответственно в этот момент обороты вращения двигателя тоже падают. Для бензинового двигателя это не страшно так, как он соединен с редуктором через обычное центробежное сцепление, которое проскальзывает в момент перегрузки. Электрический двигатель соединяется с редуктором через специальную муфту, причем это жесткое соединение, без какой возможности проскальзывания. В момент пиковой нагрузки и падения оборотов электрический двигатель сильно нагревается и просто может сгореть от постоянной работы в режиме резкой нагрузки и падения оборотов, также как любой другой электрический прибор или инструмент. Особенно сильной нагрузка будет при бурении отверстий начиная от диаметра шнека 200 мм.

Тем не менее были попытки сделать электрический земляной бур. Ниже на фотографии вы можете увидеть смешной китайский электрический бур, который некоторое время назад можно было купить в России.



Как показал опыт владельцев такой техники мощности 1200 Ватт с трудом хватало для бурения отверстий диаметром 150 мм в легком, обработанном садовом грунте. А надежность, как и следовало ожидать, оставляла желать лучшего. При этом цена инструмента была на уровне обычного мотобура с бензиновым двигателем мощностью 2.5 л/с.

Также посмотрите видео этого инструмента. Бурение шнеком диаметром 4 дюйма, то есть 100 мм. Как бурит этот прибор оставим без комментариев…



Также к минусам электрического земляного бура можно отнести привязку к источнику питания, пользователь ограничен в использовании своим садовым участком. А для того чтобы бурить за его пределами необходимо купить генератор мощностью не менее 2500 Ватт, стоимость которого не меньше самого электробура. Также не стоит забывать про качество электрических сетей на наших садовых участках, редко у кого есть в розетке полные 220 вольт, а пониженное напряжение также вызывает нагрев и перегрузку двигателя. И никакие защиты от перегрева не помогут, при бурении такая защита будет выключать ваш инструмент через каждые 3 минуты. Покупка стабилизатора это опять лишние траты сравнимые со стоимостью электрического земляного бура.

Постойте скажете вы, а как же установки для бурения на воду, там ведь используют электрические двигатели ?! Конечно используют, только это мощные электромоторы от 5 Квт и мощные редукторы в стальном или чугунном корпусе. Суммарный вес таких частей будет не меньше 30-40 кг, а крутящий момент будет таким, что раскидает горе-бурильщиков с таким мотобуром в разные стороны на счет раз-два. Поэтому буровые установки с мощными электродвигателями имеют тяжелую стойку в которой крепятся все силовые приводы. И опять таки,  работает такая установка от мощного бензинового генератора.

Сама идея использования мотобура заключается в мобильности инструмента, в работе там, куда не пройдет тяжелая самоходная техника, там где нет электричества. Поэтому электрические мотобуры ( кроме установок для бурения на воду ) не пользуются популярностью у настоящих профессионалов. Этим специалистам нужен легкий и мобильный бур, который не привязан к розетке, для которого не нужно таскать за собой тяжеленный генератор.

Конечно у электрического землебура есть свои плюсы, в первую очередь это высокая экологичность ( если вы конечно работаете без генератора ) и относительная простота использования. Как правило электрические буры ищут те люди у которых есть сомнения в простоте использования бензинового бура, которым кажется, что сделать правильную топливную смесь для двигателя это большая проблема. Никого не хотим обидеть, но в этом случае лучше вообще ничего не покупать, а вызвать специалистов которые выполнят ваше задание.

Как правило электрические землебуры это удел самодельщиков. Если у вас где нибудь завалялась мощная электродрель или маленький электромотор и вместе с ними старый червячный редуктор, то можно сделать вполне себе пригодный для нечастого использования инструмент, способный бурить отверстия небольшого диаметра, только останется купить буровые шнеки для земли. На Ютубе много интересных видео и однозначно мы совершенно искренне уважаем самодельщиков, которые никогда не ищут легких путей и делают совершенно замечательные вещи.

земляной, для столбов, скважин, чертежи, размеры

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Содержание статьи

Конструкции и применение

Есть три основных конструкции земляных буров:

  • Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

    Пример самодельного земляного садового бура

  • Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

    Шнековый бур отличается навитыми спирально несколькими оборотами спирали

  • Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

    Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

Наконечник для земляного бура из полосы стали
Пика — один из вариантов наконечника
Комбинированный наконечник для измельчения пород

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотностиПодробный чертеж в проекциях шнекового бураЧертеж садового бура

Видео материалы



выбор ударно-режущей насадки, ее назначение

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Во время выполнения работ по строительству или ремонту объекта часто приходиться делать отверстия в кирпичной, каменной или бетонной стене. Для этого используется специальный электромеханический инструмент в виде перфоратора. Он оснащен рабочей сменной насадкой, которая осуществляет вращательные и ударные движения. Бур для перфоратора представлен в нескольких вариантах. Поэтому при выборе изделия следует учитывать его конструктивное исполнение.

Бур для перфоратора является рабочей ударно-режущей сменной частью электромеханического инструмента

Что такое бур для перфоратора: особенности сменного элемента инструмента

Бур представляет собой рабочую ударно-режущую сменную часть электромеханического инструмента. По внешнему виду он похож на сверло. Для перфоратора насадка выполняется из более прочного материала. Она оснащена хвостовой частью со специальными канавками. Характеризуется большим диапазоном размеров. Бур по бетону имеет характерные особенности в виде спиралевидного строения отдела, своеобразной геометрии кромки для резьбы.

Буры для перфоратора имеют различные формы и размеры

Бур состоит из посадочного хвостика, спирального стержня и режущей части. Посредством хвостового окончания элемент фиксируется в патроне инструмента. Спиральный стержень является рабочей частью. Он предназначен для удаления остатков пыли и высверленного бетона из отверстий. Основа элемента – режущая часть.

Бур изготавливается из нескольких материалов. Для выполнения поверхности используется легированная инструментальная сталь. На режущую кромку дополнительно наносится напайка из алмаза или победита. Такая технология изготовления позволяет повысить производительность изделия и увеличить срок его службы.

Полезный совет! Чтобы увеличить период эксплуатации расходного элемента для перфоратора, перед началом работ патрон и хвостовик необходимо покрыть специальной смазкой.

Бур для перфоратора является расходным материалом для инструмента и применяется для выполнения отверстий в бетонной, кирпичной или каменной поверхности. Сверлить металл или дерево такой насадкой нельзя. Это связано со специфической конструкцией режущей части. Для этого используются исключительно сверла по металлу для перфоратора.

Бур для перфоратора применяется для выполнения отверстий в кирпичной, бетонной или каменной поверхностях

Буры по бетону выпускаются различных размеров. Для бытового использования для маленького перфоратора достаточно приобрести насадку диаметром 6-10 мм. При этом подбирается дюбель соответствующего размера. Максимальный диаметр изделия достигает 50 мм. Для крепления крупных объектов следует использовать длинный бур диаметром 20 мм. Длина изделия может быть 10, 50, 80 и 100 см. При изготовлении буров должно соблюдаться строгое соотношение между диаметром и длиной для обеспечения эффективной, надежной и долговечной работы насадки.

Полезный совет! Информация о диаметре и длине изделия отображена в его маркировке.

Бур: это ударно-режущий инструмент, а не сверло

Бур и сверло похожи между собой по внешним признакам. Оба варианта расходных материалов используются для выполнения сквозных отверстий или углублений цилиндрической конфигурации. Такая насадка используется для пластика, металла и дерева.

Для плотных неамортизируемых поверхностей в виде бетона, камня или кирпича применяется исключительно бур для перфоратора. В результате можно однозначно ответить на вопрос, как просверлить бетонную стену обычной дрелью. Никак, для этого применяется перфоратор с буром.

Главным отличием бура от сверла является тип обрабатываемой поверхности

Ударно-режущий инструмент в виде бура намного прочнее сверл. Размеры бура также превосходят по диаметру данный тип насадки. Максимальное значение сечения сверла равно 14 мм, а у бура эта величина доходит до 55 мм. Отличается также конструктивное исполнение хвостовика. У бура имеются выемки, а у сверла пазы отсутствуют. Длина насадок тоже разная. Сверла выпускаются размером до 300 мм, а длина бура достигает 1 м.

Бур может использоваться в качестве насадки как для ударных, так и для безударных перфораторов. Дрель для данной насадки не применяется. Бур оснащен головкой с разными кромками и несколькими режущими пластинами. Некоторые модели насадок отличаются особенной геометрией, благодаря которой инструмент может удерживаться в центре углубления. Сверла характеризуются небольшой производительностью, а бур может длительное время работать в условиях большой ударной нагрузки.

Классификация ударно-режущих насадок для перфоратора

Ударно-режущий расходный элемент перфоратора можно классифицировать в зависимости от конструктивного исполнения, что определяет сферу использования элемента.

Шнековый бур является самозатачивающимся элементом, который применяется преимущественно при бурении отверстий значительной глубины. Он характеризуется высокой прочностью, выносливостью, эффективностью, способностью выводить образующуюся в отверстии крошку, долговечностью в условиях жесткой эксплуатации.

Ударно-режущие насадки для перфоратора классифицируются по конструктивному исполнению

Бур в виде обычного шнекового сверла употребляется для создания отверстий цилиндрической конфигурации. Для работ по бетону используется пика. Благодаря особой конфигурации она способна создать широкие отверстия. Действует по типу электрического молотка.

Для демонтажа материалов применяется зубило. Для установки электрических розеток предназначен особый тип ударно-режущего элемента в виде коронки. При помощи такого бура создается глубокое отверстие правильной округлой конфигурации. Его можно смело использовать при выполнении штроб для прокладки труб для водоснабжения.

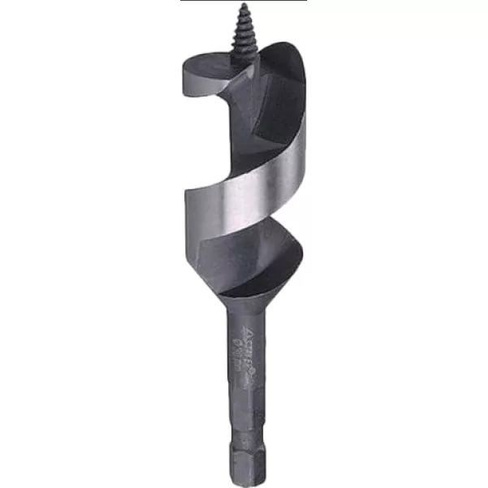

Бур по дереву по эффективности применения в несколько раз превосходит аналогичный вид сверла. Это способствует уменьшению рабочих усилий, быстрому отделению стружки, сохранению структуры древесины под действием такого резца. Земляной бур применяется для создания круглых лунок в земле, что осуществляется благодаря особому строению режущего стержня. Бур по бетону выполняет отверстия в бетонных, кирпичных и каменных поверхностях.

Бур для перфоратора по бетону: разновидности элемента

Строительный бур классифицируется по конструкции спиральной части, типу хвостовика и форме режущей части. Исходя из конструктивного исполнения спирального стержня, расходные элементы для перфоратора бывают шнековыми, спиральными и пологими.

Буры пологого типа не рекомендуется использовать с перфораторами малой мощности

Шнековый бур имеет большой угол наклона канавки спирали, что предоставляет возможность выполнять глубокие отверстия. Он также оснащен самозатачивающимся наконечником с победитовой напайкой. Специфическая конструкция шнековой запчасти для перфоратора способствует эффективному удалению из отверстий пыли и частиц бетона.

Спиральный бур имеет небольшие углы наклона спирали. Он применяется для создания неглубоких отверстий. Последний тип инструмента отличается большим углом наклона спирали, благодаря чему обеспечивается высокая скорость бурения отверстий и эффективное удаление пыли из них. Пологий бур предназначен для неглубоких отверстий. Это самый ходовой вариант расходного материала, который отличается выносливостью. Он заметно повышает производительность перфоратора, одновременно увеличивая нагрузку на него.

Важно! Для перфоратора малой мощности не рекомендуется использовать бур пологого типа.

По типу заточки режущей кромки буры по бетону бывают классическими и центрирующими. У первого варианта твердосплавная пластина представлена четырехгранной конструкцией, имеющей передние и задние грани. Напайки для таких заточек оснащены одной или двумя режущими кромками.

Тип заточки режущей кромки бура по бетону бывает классическим и центрирующим

Центрирующий тип насадки является модернизованным вариантом классической конструкции. Главным достоинством такого элемента является отсутствие эффекта смещения бура относительно первоначального положения.

Бур для перфоратора: классификация элемента по типу хвостовика

Насадки для бетона можно классифицировать исходя из варианта исполнения хвостовика. Наиболее популярным типом является бур SDS Рlus для перфоратора, который часто используется для бытового и полупрофессионального инструмента. Он оснащен хвостовиком диаметром 10 мм, представляющим собой цилиндрическое основание с пазами. Эти углубления необходимы для надежного соединения расходного материала с инструментом.

Насадка содержит 4 паза. Два из них являются сплошными или закрытыми, а два других – открытыми. Длина хвостовой части составляет 40 мм. Диаметр рабочей кромки находится в пределах 4-26 мм.

Другой тип бура по бетону SDS Мax имеет диаметр хвостовой части 18 мм. Ее длина составляет 90 мм. По конструкции пазов такой бур схож с предыдущим вариантом. Главным отличием является разница в диаметрах рабочей части. Для данного типа это значение начинается от 26 мм. Такой вариант сменной насадки используется для полупрофессионального инструмента и отбойных молотков.

Самым популярным типом бура для перфоратора является SDS Рlus

Нечасто применяемым вариантом является насадка для перфоратора SDS Тop. По конструктивному исполнению она представляет собой что-то среднее между двумя предыдущими видами изделий. Ее цилиндрическая часть имеет диаметр 14 мм. Длина хвостовика составляет 70 мм. Диаметр рабочей части насадки находится в пределах 16-26 мм.

Насадка типа SDS Quick по своему строению больше всего напоминает сверло. Хвостовой стержень имеет шестигранную конструкцию. Вместо пазов он оснащен шпонами или выступами, благодаря которым фиксируется в патроне перфоратора. Такой бур 6 мм (диаметр) можно использовать не только для перфораторов, но и для дрелей, шуруповертов.

Важно! Бур SDS Quick подходит исключительно для электроинструментов компании Bosch – для моделей Uneo и Uneo Maxx.

Новое конструктивное исполнение хвостовика имеет бур по бетону Spline. Такая шлицевая конструкция разработана китайской компанией, которая специализируется на изготовлении перфораторов. Насадка нового поколения постепенно вытесняет другие аналоги, доказывая свою эффективность и надежность.

Бур SDS Quick подходит только к перфораторам компании Bosch

Буры для бетона: разновидности напаек

На режущей части бура существует специальная напайка из твердосплавных материалов, благодаря которой обеспечивается эффективная работа насадки. В случае ее износа такое изделие непригодно для дальнейшей эксплуатации. Исходя из материала, который используется для напайки, буры на перфоратор для бетона можно разделить на подвиды.

Победитовые насадки изготовлены из сплава двух материалов высокой прочности в виде кобальта и карбида вольфрама. Первый элемент составляет основу изделия, второй употребляется в качестве отвердителя. Победитовый сплав широко применяется также для изготовления коронок и сверл по бетону для дрели. Твердость материала составляет по шкале Роквелла 80-90 HRA.

Высокой прочностью и долговечностью характеризуются алмазные буры, что сопровождается довольно высокой стоимостью изделий. На режущую кромку наносится алмаз, причем не в виде цельного кристалла, а посредством напыления, чего вполне достаточно для повышения прочностных характеристик насадки без значительного увеличения ее стоимости. Такие насадки для перфоратора (буры) целесообразно использовать для сверления железобетонных конструкций, гранита и мрамора. Существуют также корончатые модификации насадок для бетона с алмазным напылением.

Победитовые насадки имеют твердость по шкале Роквелла 80-90 HRA

Бур может быть оснащен победитовой вставкой, которая образуется путем погружения элемента в карбидный материал. Это способствует повышению износостойкости, прочности и долговечности изделия, которое может выполнить до 200 отверстий. Отличить такую насадку можно по внешнему виду. Для нее характерен светлый окрас наконечника.

Статья по теме:

Коронка по бетону: эффективное решение ремонтных вопросов

Принцип функционирования, основные виды насадок. Стандартные размеры коронок, особенности применения. Ресурс инструмента.

Бюджетным вариантом бура, которому не свойственна долговечность, является каленое изделие. У такого элемента наконечник имеет темный окрас, что свидетельствует о дополнительной обработке. Для изготовления таких насадок не используются прочные материалы. Они отличаются низкой ценой, широким распространением, поскольку выполняются подпольными производителями.

Характерные особенности буров для земли

Насадку, при помощи которой выполняются скважины или ямы в земле, называют ямобуром. Она широко используется в разных сферах хозяйственной деятельности, делает отверстия, имеющие круглое сечение. Бур для земли на перфоратор необходим при обустройстве участка, установке столбов, создании свайного фундамента, возведении беседок или арок, установке ограждения, при закладывании инженерных коммуникаций, строительстве колодцев или скважин. Насадка изготавливается из толстостенной трубы, металлического листа, сверла по металлу, стального диска.

Важно! Ямобур может применяться с перфоратором мощностью не менее 850 Вт.

Насадку для перфоратора, с помощью которой делают скважины в земле, называют ямобуром

Бур для перфоратора (для земли) представлен в двух вариантах в зависимости от конструкции рабочей части. Он может иметь спиралевидную форму или быть выполнен в виде дискового полусферического ножа. Опытные мастера предпочитают использовать второй вариант.

Существует несколько разновидностей изделия: шнековые, садовые и буры для свай ТИСЭ. Садовая насадка является простейшим механическим прибором. Она представляет собой двухстороннее изделие со штангой трубчатого исполнения, рукояткой и фрезой, которая имеет с противоположной стороны две лопасти. Такой земляной бур для перфоратора используется для создания неглубоких ям или скважин.

Шнековый бур оборудован, помимо режущих лопастей, винтовым шнеком. Благодаря разъемной конструкции и нескольким фрезам обеспечивается высокая скорость работ. Увеличение частоты вращения насадки способствует заглублению инструмента на определенную глубину.

Бур для земли ТИСЭ оснащен несущим основанием и дополнен некоторыми элементами. Грунтоприемник со шнековыми пластинами и специальными резцами обеспечивает быстрое извлечение грунта из ямы. Благодаря цилиндрическому накопителю можно выполнить идеально ровное отверстие в вертикальном положении. Раздвигающаяся секция штанги способствует регулировке необходимой глубины. В случае обнаружения в грунте препятствий на помощь приходит направляющий штырь.

Ямобуры бывают шнековыми, садовыми и для свай ТИСЭ

Основные критерии выбора бура на перфоратор

При выборе насадки для бытового иди профессионального использования необходимы разные подходы. Однако в любом случае бур должен быть выполнен из прочного твердосплавного материала, что способствует его надежной, эффективной и долговечной работе. Следует приобретать набор буров для перфоратора проверенного производителя, который выпускает качественную продукцию. Экземпляры по низкой цене могут использоваться для разовой работы. К тому же такие изделия могут принести ущерб перфоратору.

Полезный совет! С лучшей стороны зарекомендовали себя компании Bosch, Sturm и Makita.

Для бытового использования достаточно приобрести насадки среднего ценового сегмента, а для профессиональных целей лучше выбирать более дорогостоящие экземпляры.

Исходя из назначения изделия, подбирается тип исполнения хвостовика. Наиболее востребованным вариантом является бур SDS Рlus, который применяется для малых и средних мощностей. Его диаметр равен 10-18 мм, длина закрепленной части – 4 см. Для создания широких отверстий следует выбирать насадку SDS Мax, диаметр которой варьируется от 18 до 32 мм. Наиболее востребованным является бур для перфоратора 20 мм.

Отлично зарекомендовали себя буры изготавливаемые компаниями Bosch, Sturm и Makita

Если необходимо выполнить отверстие размером более 32 мм, следует приобрести корончатые сверла на перфоратор. При выборе бура необходимо также обратить внимание на форму режущей части, которая может иметь две, три или четыре грани. Последний вариант является наиболее эффективным, но имеет повышенную стоимость.

Важно! При выборе бура по типу хвостовика следует уточнить в инструкции для перфоратора, какой вариант насадки для него подходит.

Дополнительно для бурения можно приобрести удлинитель, который увеличивает длину отверстия без изменения его диаметра. Это весьма актуально при выполнении земляных работ и использовании коронок. Насадка может быть дополнена набором штанг разной длины, что расширяет функциональность изделия, увеличивая его производительность.

Как правильно пользоваться перфоратором с насадками

Перед началом использования перфоратора следует удостовериться в отсутствии повреждений. При необходимости инструмент требуется предварительно очистить. Перед тем как вставить сверло в перфоратор, его нужно смазать. В противном случае может наблюдаться повреждение трущейся части рабочей насадки при нагревании электроинструмента.

Для профессионального использования лучше выбирать буры с более высокой ценой

Затем бур с некоторым усилием хвостовиком фиксируется в патроне для перфоратора. Возникновение щелчка свидетельствует о правильной установке насадки. Однако для контроля следует попытаться вытащить бур обратно, что не должно осуществиться. Если присутствует люфт, патрон необходимо заменить.

Важно! Для эффективной и долговечной работы электроинструмента требуется перед каждым использованием расходного материала применять смазку для буров перфоратора.

При выполнении процесса бурения каждые 10-15 секунд бур следует извлекать из отверстия. Для замены бура или по окончании выполнения работ необходимо нажать на специальное кольцо патрона по оси в направлении электроинструмента, после чего можно извлечь расходный материал.

Может произойти так, что бур нельзя будет достать из патрона. Это свидетельствует о деформации хвостовика, которая произошла в процессе выполнения работы. Подобная ситуация может возникнуть при использовании изделия, изготовленного из материала плохого качества. Такое явление может наблюдаться и в результате чрезмерного воздействия на инструмент при выполнении операции бурения.

Тип бура нужно подбирать исходя из свойств обрабатываемой поверхности

Для извлечения бура можно применять тиски, куда он зажимается. Перфоратор вытягивается раскручивающимися движениями (из стороны в сторону). Патрон при этом должен находиться в открытом положении. Застрявший бур можно отжать при помощи газового ключа, который будет играть роль рычага.

Полезный совет! В случае заклинивания сменного материала перфоратор переводится в режим удара, а насадка извлекается путем подергивания на себя.

При работе перфоратора бур может вылететь из патрона. Это возможно в результате длительных манипуляций инструмента под наклоном, дефекта расходной части или износа стопорного механизма.

Полезные рекомендации по использованию бура для перфоратора

Бур должен применяться строго по назначению. Добросовестные производители на упаковке указывают информацию о сфере использования, поскольку насадки могут оснащаться разными вставками, профилем и наконечниками.

Если бур не подходит к перфоратору, можно воспользоваться специальным переходником

Тип бура подбирается исходя из характера обрабатываемой поверхности. Чем тверже основание, тем более жестким должен быть материал наконечника насадки. Для перфоратора лучшим вариантом является победитовый бур или изделие из сплава ВК 8, имеющее повышенное содержание вольфрама.

Размер бура по бетону для перфоратора подбирается не только исходя из требуемого диаметра отверстия, но и с учетом мощности прибора. Размер бура для перфоратора может просто оказаться неподходящим для патрона инструмента.

Полезный совет! Если возникает необходимость использовать бур, который не подходит для перфоратора, можно воспользоваться специальным переходником, который применяется исключительно для профессионального электроинструмента.

Для бурения бетонной стены с арматурой необходимо использовать насадку с алмазным напылением

При создании отверстий следует руководствоваться рекомендациями, содержащимися в инструкции к перфоратору. Выбор оптимальной скорости будет зависеть от материала поверхности и типа бура. В процессе выполнения работ ось бурения не должна меняться. Это может привести к деформации насадки и выходу ее из строя.

Для бурения бетонной поверхности с арматурой следует выбирать насадку с алмазным напылением. Для небольших отверстий используется бур для перфоратора 6 мм с пологой спиралью.

Имея представление об особенностях бура, его отличиях от сверла, разбираясь в разновидностях насадок, несложно сделать правильный выбор при покупке расходного материала для перфоратора, который справится с поставленной задачей. Это является залогом эффективной, надежной, безопасной и долговечной работы электромеханического инструмента.

Мотобуры, принадлежности — «Правильный инструмент»

Плюсы

  • Фантастически взрывает камни.
  • Длится и длится!
  • Справедливая цена.

Консультации

Купить на Amazon

3.

Bosch Bulldog Xtreme — перфораторная дрель (с проводом)

Перфораторы

также хорошо справляются с просверливанием отверстий в
могучая твердая почва, и этот монстр от Bosch может быть тем, что вам нужно, чтобы получить
красивый забор.

Этот бесспорный перфоратор облегчает работу
прорезания слоев горной породы с помощью наконечника SDS, и его намного легче
использовать, чем рок-бары.

Он предлагает дополнительное качество во многих отношениях, включая насадку без инструментов.
изменения наряду с защитой от пыли и исключительным воздействием.

Реверсивный триггер с регулируемой скоростью также удобен.
это может помочь вам добиться точного запуска долота.

Благодаря фирменному позиционированию варио-блокировки кажется
чтобы было больше места для оптимизации угла сверления — он фактически вращается и
фиксируется в 36 различных рабочих положениях.

В этом перфораторе все работает прекрасно: есть
точность, контроль и впечатляющая мощность (что неудивительно, учитывая талант
есть надежный мотор на 7,5 А!).

Плюсы

  • Продуманная конструкция ручки для комфорта.
  • Прекрасно работает.
  • Многофункциональный перфоратор, только вращающийся,
    и режимы только молоток.

Консультации

Купить на Amazon

4.Полностью электрический шнек для земляных работ

Вот превосходный полностью электрический шнек от вечно блестящей
инструментальщик Landworks.

Благодаря трехступенчатому бесщеточному двигателю и большому ассортименту
настроек (углеродистая сталь, конструкция болта с резьбой и упругий аккумулятор),
Эта шнековая головка Landworks отличается мощностью и универсальностью.

Отличное внимание к деталям в дизайне — подробнее
так что в небольших прикосновениях, таких как кнопка управления обратным крутящим моментом, чтобы быстро освободить
если вы застряли на камнях без лопаты.

Одним из самых привлекательных атрибутов этого аккумуляторного перфоратора является
это объясняется его удобством и эргономичными ручками.

Это очень просто, и загорится красивый светодиодный светильник.
ваш путь, если по какой-либо причине вам хочется бурить ночью.

Предупреждение: шнеки могут работать, но не тогда, когда у вас есть
сложное хранилище горных пород.

Плюсы

  • Легкий… всего 22 фунта.
  • Достаточно тихо.
  • Потрясающий крутящий момент.

Консультации

Купить на Amazon

5. Titan 30HP HD Вытяжной экскаватор с 12 шнековым 3-точечным тракторным стальным забором

Если у вас есть трактор, не позволяйте каменистой почве тормозить вас.

Нет, когда вы можете добавить этот копатель почтовых ям в свой арсенал.

Он легко справляется с ними, и нам особенно нравится, что он
подключается к трехточечной навеске и ВОМ за секунды.

Он абсолютно прочный и, кажется, страстно ненавидит камни!

Если вы мне не верите, подождите, пока вы развернете его на своем
новый проект ограждения и воочию понаблюдайте за его непревзойденным качеством копания…

Какая радость.

Особенностью этого 12-дюймового шнека является то, что
он сверлит на глубину до 24 дюймов, что делает его лучшим выбором, если ваша работа требует
что вы исправляете сверхвысокие столбы.

Помните, что это тяжелый экскаватор, специально созданный для садовых тракторов мощностью 30 л.с.

Действительно, он изготовлен из конструкционной стали и
непревзойденный, когда речь идет о рытье больших участков и безумно твердых почв.

Мы очень рекомендуем это.

Плюсы

  • Очень универсальная модель.
  • Простота в эксплуатации. Никаких технических ноу-хау, необходимых для
    получить его копать.
  • Минимальный уход.

Консультации

  • Довольно дорогое вложение

Купить на Amazon

Лучшие зарядные устройства для газонокосилок

Перфоратор для
столбы для забора: Руководство по покупке

Вот как выбрать лучший перфоратор для столбов забора, чтобы
поможет установить забор на чрезвычайно сложном каменистом грунте.

·
Тип и размер грунта, на котором вы сверляете.
дырок вы проделываете

Для отверстий малого диаметра в твердых породах пневматический роторный
перфоратор, работающий от воздушного компрессора, будет работать нормально.

Другой вариант для таких работ — электрический молоток.
дрель, подключенная к генератору или инвертору мощности.

Я должен добавить, что дешевые шнеки практически бесполезны, когда
речь идет о бурении серьезных массивов горных пород.

Едва ли нужно говорить, что только тяжелые промышленные
модели имеют смысл в таких обстоятельствах (возьмите напрокат, если ваш бюджет не
разрешить прямую покупку).

Между тем, рассмотрите возможность использования навесного бурового
станок, если вы ищете высокоскоростное бурение в самых тяжелых условиях
в том числе проблемные гранитные / кварцевые породы.

·
Мощность
источник

Бурильщики на горных столбах работают на газе, электричестве,
пневматические источники энергии или аккумуляторы, и ваш идеальный вариант зависит от
о планируемых расходах и о том, где вы устанавливаете забор.

Тем не менее, газовые модели часто съедают больше баксов в долгосрочной перспективе.
работать из-за повторяющихся счетов за топливо, несмотря на их иногда привлекательные
ценообразование.

Остальные варианты промежуточные.

·
Проводной
Против беспроводной

В целом, проводные копалки для столба более портативны, и вы сможете
находите их более полезными, если вы обнаружите, что переносите мобильные источники энергии на землю
обременительный.

С другой стороны, перфорированные перфораторы, возможно, сияют больше.
для самых стойких камней.

Гидравлические перфораторы, однако, относятся к отдельному классу.
потому что они могут обеспечить электроэнергию, необходимую для сложных буровых работ
без использования большого компрессора.

·
Качественное строительство

Лезвия из легированной стали

и прочный литой металл помогают
максимальная мощность копания и большая универсальность помимо повышения прочности и
стабильность.

·
Другой
переменные

Вот дополнительные качества, которые стоит проверить при покупке лучших экскаваторов для почтовых ям:

  1. Срок гарантии — Длительная гарантия
    означает большее спокойствие, так как вы всегда можете получить замену / возмещение.
  2. Вес инструмента — А по весу
    лифтеры, все остальные хотят чего-то не слишком тяжелого.
  3. прозрачный
    индикатор бензобака / заряда аккумулятора (газовый и электрический агрегаты соответственно) —
    You
    легко контролировать уровень бензобака / оставшийся заряд батареи во время работы.
  4. Адаптивность —
    Более предпочтительны копатели для опорных ям, которые подходят для большинства обычных буровых долот.
  5. Сертификаты-
    В зависимости от того, где вы живете, могут быть интересны такие сертификаты, как CARB (Калифорния).
    ты.

Советы по копанию на каменистом грунте

  • бит
    (где применимо) —
    Дешевые биты не справятся. Бит SDS хорошего качества будет
    проделайте больше отверстий в камне, и камни не будут «съедены» так быстро, как обычно
    сверла.
  • Перегрев
    проблемы? —
    Ну не волнуйтесь. Возможно, вы можете попробовать добавить немного охлаждающей воды
    и посмотрите, поможет ли это. Кроме того, если отверстия в столбах забора становятся глубокими,
    останавливайтесь и время от времени удаляйте пыль. Таким образом, он не будет упакован и не сработает
    накопление тепла.
  • Изготовление
    большие дыры? —
    Если вы просверливаете пару отверстий побольше в печально известном
    каменистые почвы, сначала выкопайте пилотную яму и работайте над ее расширением.
  • Безопасность-
    Всегда используйте перчатки, очки и все остальное, что считаете необходимым.
    во время работы перфоратор может поднимать некоторые горные породы.
  • Сделать это
    wet-
    Если земля сухая, может быть полезно налить немного воды в отверстия.

Заключительные мысли

Вышеупомянутые экскаваторы для почтовых ям должны помочь вам поставить отличный забор почти на всех участках, заросших камнями.

Обязательно ознакомьтесь с советами по покупке, которыми мы поделились раньше
вы делаете решительный шаг — вы не хотите впоследствии проклинать свою удачу.

По правде говоря, есть много альтернативных способов справиться
большие твердые камни, включая каменные прутья, топоры и многое другое.

Но в целом мы убеждены, что наши лучшие перфораторы для заборных столбов способны справиться с большинством ситуаций.

Последнее обновление 30.04.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Что нужно и что нельзя делать при бурении в мягких породах


Бурение в мягких породах — не всегда прогулка в парке. Часто мы ассоциируем твердую породу с типом грунта, который труднее всего пробурить. Это правда, и мы рассмотрим эти проблемы в следующем блоге.Однако софт-рок — это особый комплекс проблем. Давайте посмотрим на софт-рок и на то, как избежать проблем и стать более продуктивным.


Согласно шкале твердости Мооса, мягкая порода обычно находится между единицей и примерно 4. Общие типы мягких пород, которые вы можете бурить, включают тальк, сланец, гипс, кальцит и известняк. Имейте в виду, что определенные типы горных пород, такие как известняк, могут падать в разных областях шкалы. Например, в случае известняка примеси, такие как кремнезем, могут повысить твердость примерно до четырех.Конечно, вы всегда должны проводить испытание на твердость на земле. Ситуация усложняется тем, что в мягких породах может быть много пластов глины или песчаных частей, и для каждого из них требуется своя стратегия.

Мягкая порода

Выбор корончатой ​​коронки важен, так как вам нужна матрица, соответствующая твердости этого грунта. Для мягких грунтов от 3,5 до 5 бит с сердечником, такой как Hero 3, даст вам хорошее проникновение, а для грунтов с 4 по 6 Hero 5 будет хорошим вариантом.

Следующее, что нужно учитывать, — это конфигурация, которая включает размер водных путей. В большинстве случаев с мягким грунтом вам потребуются более широкие водные пути, чтобы они не склеивались и не забивались битами. Забивание долота — это состояние, которое возникает, когда земля прилипает к буровому долоту и образует шарик. Эта проблема может вызвать несколько проблем, таких как снижение скорости проникновения и поверхностного крутящего момента.

Наконец, следует использовать добавки для буровых растворов, такие как Torqueless.Torqueless — отличная добавка, которая снижает крутящий момент и продлевает срок службы вашего бурового оборудования. Он смазывает, снижает износ и ржавление штоков и отлично охлаждает коронку.

Мягкая порода с глиной

При бурении мягких пород с пластами глины или сланца вам необходимо выбрать матрицу, такую ​​как Hero 3 или 5, которая предназначена для мягких грунтов. Глиняный камень и сланец более склонны к забиванию долот, поэтому более широкие водные пути — хороший выбор.

Глина и сланец также имеют тенденцию к набуханию, и это набухание может сдавливать буровые штанги и оказывать давление на буровые штанги, вызывая застревание оборудования в скважине.Присадки к буровому раствору могут помочь в решении этой проблемы. DD-955 — это ингибитор глины и сланца, который абсорбируется непосредственно в глине и сланце и снижает набухание и нестабильность в скважине. Его следует использовать с Torqueless, который усиливает действие всех других полимеров, и его следует добавлять в каждую смесь. Torqueless обеспечивает правильное перемешивание и снижает образование комков и отходов продукта. Узнайте больше о смешивании добавок для глины и сланца здесь.

Мягкая порода с песком

А, как уже упоминалось выше, выбирайте матрицу, подходящую к твердости грунта.Выбор конфигурации может быть важен, поскольку песок хрупкий, и вам следует избегать слишком большого давления воды. Более широкий водный путь может снизить давление на скважину, поскольку узкий водный путь может создать струю, которая может смыть песок, вызывая нестабильность. Система с тремя трубками может использоваться в сочетании с долотом для глубокой боковой разгрузки или долотом для забойного нагнетания для лучшего извлечения хрупких рыхлых образований в песке и булыжнике. Эта система позволяет бурильщику опускать корпус колонкового подъемника вплотную к скосу долота, уменьшая вымывание пласта.Такие продукты, как Sand Xpress или Sand Drill, отлично подходят для песчаных условий, поскольку они укрепляют нестабильные и абразивные грунты, такие как песок или гравий. Помимо стабилизации ствола скважины, он помогает при извлечении керна. При использовании такого продукта, как Sand Drill, керн меняет консистенцию — Sand Drill гелеобразный и может удерживать рассыпчатый стержень, так что его можно извлечь целым. Узнайте больше о смешивании добавок для песчаного грунта здесь.


Как скажет вам большинство бурильщиков, иногда вам нужно попробовать несколько различных комбинаций матриц и конфигураций, прежде чем вы найдете продукты, которые лучше всего подходят для вашей конкретной формации.Однако программа бурового раствора, включающая правильные добавки, почти всегда положительно влияет на производительность бурения. В нашем следующем блоге мы рассмотрим проблемы бурения в твердых породах.


Определение правильного строительного сверла для вашего проекта

Сеялки

, от буровых установок до агрегатов на грузовиках и навесного оборудования для погрузчиков с бортовым поворотом, используются в самых разных областях. Строительные буровые установки отличаются высокой производительностью, технологичностью и хорошо подходят для множества применений.

Более крупные буровые установки используются в горнодобывающей, геологоразведочной, геотехнической и строительной областях. Они используются для бурения скважин (воды, нефтяных скважин и природного газа), отбора проб подземных материалов и установки подземных сооружений, таких как подземные коммуникации.

«Три самых популярных применения наших буров — это взрывные работы, установка заборов при ударе по твердой породе, которую иначе невозможно выкопать, и фундаментное бурение — анкеры, грунтовые гвозди, микровзоры, стабилизация зданий — настоящие геотехнические работы», говорит Джон Паттерсон, президент WORD Rock Drills.

Бурение взрывных скважин используется в горнодобывающей промышленности, разработке карьеров, проходке туннелей и строительстве. Схема тренировок разработана для максимального увеличения воздействия взрывчатых веществ.

«В сценарии установки опор или кессона глубина, диаметр и необходимость сегментной обсадной трубы для облицовки ствола будут определять размер и тип машины», — говорит Джефф Калоу, технический торговый представитель по бурению фундаментов и с поверхности, Selix Equipment, дилерский представитель по сеялкам Soilmec и Sandvik.«Больший диаметр и более глубокие отверстия потребуют более крупных машин с большим крутящим моментом и большей грузоподъемностью лебедки, что позволит извлечь большее количество материала из вала».

По словам Кэллоу, большинство проектов, в которых вы найдете буровую установку Soilmec или Soilmec, будут представлять собой любую коммерческую застройку кондоминиума, в которой будет установлена ​​временная опорная стена. Их также можно использовать для установки несущих кессонов и для улучшения / стабилизации грунта, например, турбонаддува.

«Часто предпочтение отдается машинам меньшего размера из-за снижения затрат на мобилизацию, лучшего и более эффективного расхода топлива, а также меньшей рабочей силы и вспомогательного оборудования», — говорит Калоу. «Доступ, конечно, всегда важен, поскольку установка машины на рабочем месте — это только половина дела. Вам часто требуется большая площадка для хранения на месте для сборки и разборки машины».

«Мы предлагаем буровое оборудование для экскаваторов и мини-погрузчиков.Капитальные затраты на навесное оборудование намного меньше, чем на целую машину, особенно если вы сверлите только неполный рабочий день », — говорит Паттерсон. «Наши клиенты не получают особых предупреждений. Они устраиваются на работу и должны быть на месте через три дня. Похоже, что в наши дни строительство идет именно так. Мы упростили доставку буровой установки на строительную площадку в короткие сроки ».

Разнообразие упражнений

Сверла

разработаны в одной из двух различных конфигураций: роторной и ударной.

«Вы можете выбрать роторный / шнековый или ударный. Вы используете перкуссию, когда ударяете по камню, который слишком сложно проткнуть буром », — говорит Паттерсон. «Шнек вытягивает землю во время бурения, что отлично подходит для мягкой почвы, но как только вы ударите по материалу на 60 ниже счетчика, вам понадобится ударный перфоратор.

Sandvik выделяет несколько подкатегорий сверл и областей применения, для которых они предназначены. «Tophammer (TH) разработан для бурения скважин меньшего диаметра в более однородных горных породах, и имеет более быструю и более дешевую стоимость на фут, чем буровые установки (DTH), которые предназначены для бурения скважин большего диаметра в более суровых горных условиях — говорит Вес Вьетмайер, руководитель направления подземных буровых работ Sandvik Mining and Rock Technology.«Роторные (или опорные) сверла также могут быть погружными, и обычно для больших отверстий — от шести с половиной до 16 дюймов — и там, где требуется большой объем производства. Буровые установки со стрелой могут быть TH или DTH, и они, как правило, адаптируются к сложным условиям грунта / поверхности ».

Подрядчик по бурению, Construction Drilling, более подробно описывает роторные буровые установки. «В системах роторного бурения используется нижний привод вращения для продвижения обсадной колонны через рыхлые перекрывающие породы и, где это применимо, для установки обсадной колонны в коренные породы.Бурильная колонна оснащена забойным молотком или роторным долотом для удаления материала и его вывода на поверхность ».

Выбор сверлильной головки

Существует множество вариантов сверлильных головок. При выборе сверла учитывайте область применения и просверливаемый материал. «Если это твердый камень или мягкий камень, есть ли в нем глина? Это определит характеристики промывки и тип используемого твердого сплава », — говорит Вьетмайер. «Кроме того, тип бурового оборудования, имеющегося у заказчика, будет иметь значение: ударное бурение, погружное бурение, перфоратор, роторное или шнековое бурение.Глубина бурения и размер отверстия также повлияют на выбор долот ».

Для бурения фундамента, которое является наиболее популярным применением сверла в строительстве, существует пять категорий буровых головок:

1. Земля / почвенные шнеки . Земляные шнеки используют зубья лопаты — аналогичные тем, что используются в ковше экскаватора — в более мягких грунтовых условиях, таких как песок, глина и культиваторы.

2. Буровые шнеки. Скальные шнеки используют твердосплавный зуб с круглым хвостовиком пулевого типа для бурения в более твердых грунтовых условиях, как правило, когда условия превышают твердость глины

«Среди горных шнеков есть три варианта: бесцентровый с двойным пуском, который эффективен в скальных породах средней и средней твердости и для скважин большого диаметра; Single Start, который отлично работает при бурении малых и больших диаметров в породах средней и твердой породы; и Double Start Progressive, который является лучшим выбором для бурения самых твердых пород.”

3. Стволы керна . В колонковых стволах обычно используются твердосплавные зубья с круглым хвостовиком пулевого типа, но иногда их можно найти с помощью штифтов или сварных швов на твердосплавных стержнях / зубах, это сверло используется, когда встретившееся препятствие не может пройти по крыльям стандартного шнека или Препятствие просто слишком велико, и его необходимо прорезать. Керновые бочки собирают там, где останавливаются каменные шнеки.

4. Ковши буровые. Доступны в исполнении для грунта (зубья лопаты), камня (зубья пули) и очистки (плоская кромка), буровые ковши работают либо как центробежный ковш с откидывающейся дверцей на дне, либо как центробежный привод двойного действия с приводом от плунжера. дверная пластина снизу.Буровые ковши используются для выемки грунта, когда вал насыщен водой, или при бурении с суспензиями или полимерами.

5. Шнек непрерывного действия (CFA). Предназначен для бурения отверстия по всей длине за один проход, шток шнека полый с отверстием в нижней части шнека. Это позволяет перекачивать бетон через шнек при достижении желаемой глубины отверстия. Это создает устойчивый вал, так как материал по существу удаляется только на этапе бетонирования, образуя на месте (залитый на месте).CFA не работает в твердых породах или в земле, содержащей множество препятствий.

Сверла разнообразны по форме и применению. Зная особенности каждого типа сверла, а также условия бурения на рабочей площадке, вы можете выбрать сверло, которое лучше всего подходит для вашей строительной площадки.

CONEXPO Connect предоставляет возможности CONEXPO в режиме онлайн, соединяя вас с производителями оборудования, инсайдерами отрасли и вашими коллегами, чтобы вы могли получить нужные ответы от знающих людей.Испытайте новый, более связанный способ исследования строительного оборудования, всегда бесплатный для таких подрядчиков и производителей материалов, как вы. Доступ сейчас

08.04.2019

Ударное бурение — обзор

VI.A Бурение взрывных скважин

Бурение скважин для размещения взрывчатых веществ может выполняться разными методами бурения и с использованием различного оборудования. Выбор бурового оборудования зависит от того, ведется ли добыча открытым или подземным способом.В последнем случае нехватка места существенно влияет на используемое оборудование.

Обычно используемые методы бурения — это алмазное бурение, вращательное бурение и ударное бурение. Алмазное бурение редко используется для бурения взрывных скважин, но это очень широко используемый метод для геологоразведочных исследований. Как при вращательном бурении, так и при ударном бурении буровой инструмент, буровое долото, прижимается к породе через полый стальной цилиндр, буровую штангу. Усилие прилагается сверлом.По мере удаления породы буровой коронкой машина продвигает буровую штангу. При вращательном бурении основным механизмом разрушения породы является вращение долота относительно забоя скважины. При ударном бурении основным механизмом является многократный удар долота о забой скважины.

Важным для эффективного бурения является удаление бурового шлама из скважины. Это достигается с помощью бурового раствора, обычно воздуха (вода при алмазном бурении), нагнетаемого через буровую штангу или буровую штангу, который удаляет шлам по его обратному пути через кольцевое пространство между буровой штангой и стенкой ствола скважины.Бурение с обратной циркуляцией, при котором буровой раствор течет вниз к буровому долоту вдоль кольцевого пространства и обратно на поверхность через бурильную колонну, стало предпочтительным методом вращательного разведочного бурения, поскольку оно имеет тенденцию давать более репрезентативные «истинные» образцы горных пород. Буровой раствор также обеспечивает охлаждение, необходимое для предотвращения перегрева бурового долота. Буровая установка для открытых горных работ показана на рис. 9.

РИСУНОК 9. Буровая установка для взрывных работ с поверхности (Ingersoll-Rand DM-H Drillmaster) может просверливать скважины диаметром 9–1214 дюймов (229–311 мм) на глубину. 225 футов (70 м).Он может воздействовать на буровое долото силой 100 000 фунтов (450 кН), весит 200 000 фунтов (900 кН) и имеет источник питания мощностью 500–700 л.с., электрический или дизельный. Во время бурения машина опирается на три гидравлических домкрата (один виден возле задней части сеялки). Для перехода к следующей скважине, которую необходимо пробурить, домкраты поднимаются, и машина перемещается в следующую позицию на своих гусеницах со скоростью до 1 мили в час (1,6 км / ч). (Фотография любезно предоставлена ​​компанией Ingersoll-Rand, подразделение роторной дрели, Гарланд, Техас.)

Ударное бурение (DHD) получает все большее распространение, особенно в более твердых породах. В этом методе бурения ударный поршень или ударник расположен в стволе скважины и воздействует непосредственно на буровое долото, а не через бурильную колонну в качестве промежуточного звена. В частности, для более глубоких скважин это снижает потери энергии, в противном случае связанные с ударным импульсом, распространяющимся по бурильной колонне. Ударное бурение с погружением в скважину, как правило, приводит к получению более прямых отверстий, а сверление происходит быстрее и эффективнее.

Основная функция инженера в отношении бурения состоит в выборе подходящего метода бурения и оборудования, включая буровые долота, скорость вращения, осевое усилие и скорость циркуляции жидкости. Подходящий метод бурения зависит в основном от твердости породы, при этом роторное бурение является предпочтительным методом в мягких породах, а ударное бурение в твердых породах.

Современные буровые установки, как правило, хорошо оборудованы, контролируются и компьютеризируются. Собранные данные могут включать скорость продвижения бурения, крутящий момент и усилие, приложенные к долоту, скорость вращения, потребляемую мощность и различные рабочие параметры, которые указывают на механическое, гидравлическое и электрическое состояние машины.Полученная в результате база данных предоставляет инженеру фактическую информацию, на которой он может основывать оптимизированный выбор параметров бурения, хотя для оптимизации может потребоваться исчерпывающий анализ данных. GPS позволяет правильно и точно размещать наземные буровые установки с минимальными дополнительными ручными исследованиями, обеспечивая более быстрое, экономичное и точное определение местоположения буровых скважин.

Шнек для измельчения | Сверло шнековое | Почвенный шнек — Компания Champion Equipment Co. | Бурение фундамента со шнеком

Современным мощным гидравлическим установкам требуются более прочные буровые шнеки для фундамента и большие зубья.Скальные шнеки Champion удовлетворяют эту потребность и идеально подходят для использования в уплотненных или трещиноватых породах. Они очень прочные и универсальные, и их можно использовать для рытья ям сверху донизу даже в самых сложных грунтовых условиях.

Наши шнеки оснащены запатентованными самовращающимися твердосплавными зубьями Champion, настроенными в оптимальной конфигурации для максимальной эффективности резания. Это позволяет операторам достигать скорости проходки в два-пять раз выше, чем у обычных буров для твердых пород.

Наша запатентованная конструкция шнека имеет вращающуюся режущую коронку, которая устанавливается и смещается, что создает угол атаки от 90 ° до 120 ° и угол перекоса от 5 ° до 40 °. Режущее сверло имеет выпуклую переднюю поверхность и задние передние углы, которые меняются по периметру режущей кромки.

Шнеки

Champion Rock доступны в конфигурации с двойным или одним режущим ножом и имеют диаметр от 6 до 60 дюймов (15–152 см). Шнеки защищены международными патентами США и РСТ, а в настоящее время ожидаются дополнительные патенты.


Конические шнеки Champion

Конические шнеки Champion, оснащенные вращающимися твердосплавными зубьями, обеспечивают сбалансированное режущее действие в чрезвычайно твердых породах. При работе с булыжниками и валунами шнеки обеспечивают непревзойденное укоренение и перемещение. Они подходят для использования в тяжелых условиях бурения и предоставляют операторам повышенную универсальность при работе с отверстиями диаметром от 18 до 48 дюймов (46–122 см).


Конический буровой шнек

Конические буровые коронки

Champion идеально подходят для работы с мягкими и средними породами, битыми камнями, булыжниками и валунами.Эти шнеки, постоянно оптимизируемые на протяжении более 60 лет использования, спроектированы по индивидуальному заказу, чтобы соответствовать строгим требованиям условий вашей рабочей площадки.

2021 Руководство покупателя: Буровые установки для фундамента

Что такое фундаментное бурение?

Бурение фундамента — это, по сути, использование больших машин для просверливания больших отверстий в земле.

Большинство жилых домов имеют фундамент из железобетонных плит, уложенный поверх земли. Хотя некоторое оседание и смещение будут происходить, этого недостаточно, чтобы стены рухнули.Однако для огромных сооружений, таких как мосты и офисные здания, нужен фундамент, способный выдержать некоторые движения и достаточно прочный, чтобы выдержать вес самого здания и того, что внутри или внутри него. Для этого на крупных строительных объектах используются фундаментные буровые установки для создания просверленных стволов. Просверленные стволы, также известные как просверленные опоры, кессоны или буронабивные сваи, сооружаются путем заливки бетона в просверленное отверстие. Нагрузка поддерживается в основном за счет поверхностного трения, когда грунт, окружающий вал, удерживает его на месте.Валы с концевыми подшипниками несут весовую нагрузку на основание вала. Этот тип просверленного вала используется реже.

Тип используемой оснастки зависит от нескольких факторов. Насколько глубока и какой диаметр будут отверстия, очевидно. Но тип почвы, где расположен проект (в городе или в глуши), и сколько места есть для маневра, — это лишь некоторые из соображений. Требования проекта также будут определять, какой метод бурения фундамента будет использоваться.

Это наиболее распространенные методы бурения:

Келли Дриллинг

Келли-бурение — это метод сухого роторного бурения.Он используется для изготовления буронабивных свай большого диаметра, обычно более 500 мм. Он популярен, потому что подходит для большинства типов горных пород и почв. Ключевой частью этого метода является телескопическая буровая штанга, также известная как штанга Келли.

Непрерывное шнековое бурение

Бурение шнековым двигателем с непрерывным ленточным двигателем — еще один метод сухого роторного бурения. Он использует вращение шнека непрерывного действия для перемещения почвы. Длина шнека должна соответствовать длине просверливаемого отверстия.Это делает его хорошим решением для предварительного сверления.

Двойное роторное бурение

Двойное вращательное бурение сочетает в себе непрерывное шнековое бурение со сплошной обсадной колонной. Этот метод используется в сложных почвенных условиях или в чувствительной среде. Буровой шлам выбрасывается через отверстие в верхней части шнека.

Бурение с полным вытеснением

Бурение с полным вытеснением применяется для забивных свай. Окружающий грунт только смещается, и буровой шлам практически не выносится на поверхность.Используется гладкий кожух, на нижнем конце которого находится поршневой корпус.

Грейферное бурение

Грейферное бурение — самый старый из методов сухого бурения. Почва разрыхляется резанием или ударным движением. Этот метод обычно используется для бурения скважин или насыпных свай.

Бурение с обратной циркуляцией

При бурении с обратной циркуляцией можно получить скважины диаметром около 3,2 м. Метод полезен в сложных почвенных условиях, таких как карст.В этом методе используется принцип мамонтовой помпы. Промывочный буровой раствор поднимается внутри буровой штанги и выносит буровой шлам на поверхность. Этот метод можно использовать для бурения почвы или горных пород.

Глубинное бурение

Для очень твердых пород или для разрушения валунов используется метод глубинного бурения. На буровую коронку на конце буровой штанги устанавливается молоток. Сжатый воздух используется для пневматического разрушения и удаления камней или валунов. Долото разрушает породу, вращаясь и одновременно ударяя по ней.Сжатый воздух перемещает разрыхленные буровые шламы на поверхность.

Независимо от метода, существует буровая установка для фундамента, которая позволяет закладывать большие ямы в земле в нужном месте и на нужной глубине.

Динамика бурения

: грунтовые условия влияют на выбор шнекового оборудования и инструментов

Автор: Дейл Путман

Когда дело доходит до эксплуатационного бурения и установки опор, электроэнергетические компании и подрядчики часто вынуждены принимать решения о выборе лучшего оборудования и инструмента на месте. работа.Скучные отчеты дают некоторое представление о геологическом составе земли, но на самом деле условия могут сильно различаться в разных местах, расположенных всего в нескольких футах друг от друга. По этой причине коммунальные бригады часто полагаются на два важных элемента оборудования — экскаваторные вышки и буровые установки. Хотя оборудование выполняет аналогичные задачи, их лучше всего использовать в сочетании.

Шнековые буровые установки обеспечивают более чем в два раза больший крутящий момент по сравнению с буровыми вышками экскаватора, что позволяет им добиться большей прижимной силы на шнековых орудиях.В общем, шнековые буровые установки способны выдерживать нагрузку 30 000 фут-фунтов. до 80 000 фут-фунтов, в то время как буровые вышки экскаватора имеют 12 000 фут-фунтов. до 14000 фут-фунтов крутящего момента. Это делает шнековые сверла более подходящими для бурения более твердых материалов и для создания более крупных и глубоких отверстий до шести футов в диаметре и 95 футов глубиной. Хотя экскаваторные вышки используются для бурения, они могут быть ограничены более мягкими грунтовыми условиями и ямами с меньшим диаметром и меньшей глубиной. Как правило, буровые вышки для экскаваторов могут бурить на глубину до 10 футов при диаметре до 42 дюймов.Обладая лучшими возможностями обращения с шестами, экскаваторные вышки идеально подходят для следования за шнековыми буровыми установками, устанавливая стойки в отверстия, подготовленные шнековыми буровыми установками.

Выбор правильного инструмента шнека для работы

Не менее важен выбор правильного инструмента шнека. Факторы выбора включают инструменты шнекового или цилиндрического типа, различные типы зубьев и инструменты разных размеров.

Помните, что вы можете разрезать грязь с помощью каменного шнека или бочкового инструмента, но вы не можете эффективно разрезать камень с помощью грязевого шнека.Хотя это чрезмерное упрощение процесса выбора, это хорошее практическое правило. У шнеков есть лопасти для подъема грунта, ослабленные зубьями, и пилотное долото, которое стабилизирует процесс бурения для прямой скважины. Керновые стволы прорезают одну дорожку, прикладывая большее давление на зуб, удаляя горные породы, поднимая материал в виде отдельных пробок. В большинстве грунтовых условий лучше всего начинать с бурового инструмента, пока вы не достигнете точки, в которой он неэффективен или не встретит отказа в продвижении из-за слишком твердой толщи пласта.На этом этапе может потребоваться переключиться на инструмент для колонкового бурения для повышения производительности. Если вы начинаете работу с буровым снарядом, на экскаваторной вышке может потребоваться пилотное долото, чтобы удерживать инструмент прямо при запуске скважины.

Убедитесь, что инструмент соответствует условиям почвы. Керновые стволы используются, когда материал не может быть эффективно пробурен с помощью обычных инструментов для бурения горных пород, в том числе в таких условиях, как трещиноватая и не трещиноватая порода, а также неармированный и армированный бетон.

Тип зубьев пилотного долота инструмента напрямую связан с областью применения, в которой он предназначен для работы. Пилотное долото и направляющие зубья должны быть совместимы, иметь одинаковую прочность и режущие характеристики. Другими важными характеристиками являются длина шнека, длина лопасти, толщина лопасти и шаг лопасти. Доступны шнеки различной длины, позволяющие операторам подгонять инструмент к доступному зазору инструмента на конкретном буровом устройстве со шнеком или конфигурации экскаваторной вышки.

Длина витка — это общая длина спирали шнека. Чем больше длина полета, тем больше материала можно поднять из земли. Большая длина полета подходит для рыхлой или песчаной почвы. Толщина пластинки влияет на прочность инструмента. Чем толще инструмент, тем тяжелее, поэтому целесообразно выбирать только то, что необходимо, чтобы максимизировать полезную нагрузку на грузовик и грузоподъемность стрелы.

Шаг полета — это расстояние между каждой спиралью полета.Слишком крутой шаг полета и рыхлая почва позволят материалу соскользнуть обратно в отверстие. В этой ситуации более плоская подача была бы более эффективной. Но более крутой шаг позволит выполнить работу быстрее, чем материал более плотный. Шнек с крутым шагом подходит для влажной, грязной или липкой глины, потому что его легче удалить из шнека после того, как он был поднят из отверстия.

В любой момент, когда буровой инструмент отказывает, самое время переключиться на стиль колонкового ствола.По своей конструкции одинарная гусеница колонкового ствола прорезает твердые поверхности лучше, чем несколько гусениц, создаваемых летящим инструментом. При бурении твердых пород, таких как гранит или базальт, лучше всего подходит медленный и легкий подход. Вы должны набраться терпения и позволить инструменту делать свою работу.

В самых экстремальных условиях используйте колонковый ствол на шнек. Однако в некоторых условиях твердой породы экскаваторная вышка с подходящим инструментом также может выполнить свою работу, если требуется отверстие меньшего диаметра. Компания Terex недавно представила автономный колонковый ствол для экскаваторных вышек, который может повысить производительность при бурении твердых горных пород, например известнякового материала.Для приложений, требующих начала бурения на уровне земли, можно использовать съемную пилотную коронку для стабилизации автономного колонкового ствола для начала бурения.

В некоторых условиях, например в грунтовых водах, требуются специальные инструменты, такие как буровые ковши, часто называемые ковшами для бурового раствора. Еще одно состояние, о котором часто забывают, — это мерзлый грунт и вечная мерзлота, которые являются абразивными. В этой ситуации может эффективно работать винтовой шнек.

Советы по безопасному и производительному бурению
  • Позвоните перед копанием, чтобы узнать, какие опасности находятся выше или ниже места копания.
  • Проведите инспекцию рабочей площадки, которая включает в себя осмотр экскаваторной вышки, шнекового бурения и инструментов, которые вы планируете использовать.
  • Всегда следуйте инструкциям производителя при ремонте шнекового инструмента. Не забудьте смазать зубья при установке.
  • Всегда используйте подкладки выносных опор под опорой стабилизатора, чтобы одна сторона машины не опускалась и не выходила из уровня, что может привести к тому, что отверстие будет не вертикальным.
  • Проведение совещаний по безопасности задней двери с напоминанием персоналу о необходимости стоять на расстоянии не менее 15 футов от буровых работ, быть в курсе движущихся частей и открытых отверстий, а также использовать надлежащие СИЗ, включая перчатки, защитные очки, каски, средства защиты слуха и средства защиты слуха.

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
