Для того, чтобы обеспечить той или иной конструкции хорошую прочность, нужна вязка арматуры. Контроль качества должен иметь место на каждом из этапов изготовления изделия. Современный пистолет для вязки арматуры соответствует требованиям, которые делают ЖБИ не только прочными, но и долговечными. А теперь стоит поговорить о том, как нужно выбирать инструмент для вязки арматуры.

Является ли вязка обязательным условием? Многие люди считают, что проводить такое мероприятие нет необходимости. Они уверенны в том, что закреплённая в бетон арматура никуда не денется. Кроме того, существует огромное количество иных способов провести вязку арматуры, к примеру – использование пластиковых хомутов или точеная сварка, пистолет для арматуры. Однако, каждый из этих методов имеет ряд своих недостатков.

Некоторые пистолеты для вязки арматуры неустойчивы к динамическим нагрузкам, а что касается соединительных элементов, то они очень часто выходят из строя. Если говорить о вязке гибкой проволокой, то этот способ хоть и считается эффективным, но является весьма ненадёжным.

Инструмент для вязки арматуры и его особенности

Что стоит использовать для вязки арматуры? Безусловно, без специального пистолета для вязки арматуры здесь не обойтись. Как было отмечено выше, это может быть пистолет, который функционирует в автоматическом режиме. Однако, цена на пистолет для вязки арматуры может быть не слишком низкой. Чтобы пистолет для вязки купить, обратитесь в нашу компанию.

Самый простой крюк может быть создан из простого гвоздя, а клещи вы можете найти в гараже и вязальный инструмент арматуры купить в строительном магазине. Однако, всё это будет эффективным лишь до определённого времени.

Автоматический крюк для вязки арматуры

Вязальный пистолет может быть использован для проведения большого объёма работ. Всё дело в том, что китайский аккумуляторный вязальный пистолет вращается поступательными движениями. В то же время, пистолет для арматуры обеспечит хорошее соединение на которые потребуется больше сил и времени.

Важно принять во внимание и цену на вязальный пистолет. Ручное изделие будет стоить на пару сотен дешевле автоматического. Однако, перед тем, как купить вязальный пистолет, важно обратить внимание на то, как часто вы собираетесь использовать крюк и проволоку для вязального пистолета.

Вязальный пистолет для арматуры имеет ещё одно преимущество – надёжность. Безусловно, вам будет не так приятно, если крюк для вязки арматуры сломается после первого его применения. Вот почему, совершая покупку, обратите внимание на качество конструкции.

Чтобы инструмент для вязки арматуры купить, обратитесь за помощью в нашу компанию. Инструмент для вязки арматуры цена вас приятно удивит. Поскольку проблем с тем, чтобы крючок для вязки арматуры купить, у вас возникнуть не должно, сделать это вы можете в любое время.

Обратите внимание на то, что вязальный инструмент цена находится на доступном уровне. Также вы можете посмотреть цены на вязальный пистолет для арматуры в интернете.

инструмент, материалы, способы и схемы вязки

Содержание статьи

Залог надежности и долговечности любого строения – фундамент. Даже самые крепкие стены без нормального фундамента постепенно будут разрушаться, а чтобы он был прочным, обычно используют арматуру. Но ее нужно еще и правильно соединить, чтобы в итоге получилась крепкая конструкция, выдерживающая вес всей постройки. Именно поэтому особого внимания и тщательного подхода требует процесс вязки арматуры.

Для того чтобы создать прочное основание для фундамента, отдельные металлические стержни можно сварить. Но к этому способу сейчас прибегают гораздо реже, чем к вязке по ряду причин.
Во-первых, при самостоятельном строительстве процесс сварки, как правило, невозможен, ведь мало кто в совершенстве знает все тонкости и нюансы этого дела, поэтому гораздо проще обратиться именно к вязке. К тому же, так получается еще и намного быстрее.
Во-вторых, в местах сварки постепенно могут начать развиваться окислительные процессы, а это значит, что сварной шов станет не таким крепким, а фундамент потеряет часть своей надежности. При вязке арматуры риск возникновения коррозии значительно падает, что становится еще одним преимуществом данного способа.
В-третьих, при сварке, особенно неправильной, нарушается структура металла, что не очень хорошо сказывается на итоговом качестве работ. Если вязка арматуры выполнена правильно, то фундамент, перемычки и другие железобетонные конструкции будут надежными и долговечными. Но акцент тут необходимо сделать именно на правильности выполнения работ.

Материалы для вязки арматуры

Чтобы провести вязку арматуры, нужно сначала купить все необходимое. Прежде всего, это сама арматура: используются стальные пруты определенного диаметра и длины. От толщины арматуры напрямую зависит надежность и прочность готового фундамента, и менее 6 мм в диаметре прутья быть не должны. По длине, в основном, все стержни стандартные – от 6 метров. Лучше приобрести арматуру с доставкой: это удобно и сэкономит силы и время, затраченные на возведение фундамента. Также обратить внимание стоит на поверхность арматуры, ведь есть гладкие изделия, а есть прутья с насечками, гребнями, рифлением. Последние отличаются лучшей адгезией с бетоном, поэтому в итоге получается болле прочная конструкция.

Металлические стержни соединяют либо с помощью проволоки, либо с помощью пластиковых хомутов. И именно качество этих соединительных элементов напрямую влияет на целостность и прочность.

Проволока для вязки арматуры выбирается с круглым сечением и диаметром 1,2-1,4 мм: если взять более тонкую, то она не справится с нагрузкой, а если более толстую – то ее тяжело будет сгибать. Отлично подходит для данных целей обожженная стальная проволока, которая продается, как правило, в бухтах. Она легко гнется, быстро принимает нужную форму, но при этом отличается высокой прочностью и долговечность. Необожженную проволоку лучше для данных целей не использовать, с ней работать намного труднее: согнуть ее сложно, она часто ломается, но при необходимости ее можно превратить в обожженную. Так, достаточно подержать ее над открытым огнем, а потом оставить охлаждаться на воздухе в течение получаса.

Для вязки понадобятся отрезки проволоки длиной 25-30 см: отрезать или откусывать каждый раз необходимый кусок не очень удобно, поэтому опытные специалисты рекомендует сложить проволоку в несколько раз, соблюдая нужную для работы длину, а потом просто болгаркой перерезать места сгиба. Таким образом, уже через несколько минут все элементы будут готовы, и на постоянное отрезание не придется отвлекаться.

Сейчас все больше популярностью начинают пользоваться пластиковые хомуты, однако многие строители остаются настроенными консервативно и не доверяют этому способу крепления. Тем не менее, использование хомутов обеспечивает надежную фиксацию арматуры, но связано и с множеством тонкостей. Так, «голый» каркас плохо выдерживает динамические нагрузки, и если неправильно наступить на верхние элементы всей конструкции во время сборки или неправильно залить ее бетоном, то некоторые крепления могут не выдержать и треснуть. С особой осторожностью нужно будет использовать и вибрационное оборудование при уплотнении бетона. Очевидным преимуществом пластиковых хомутов является максимально простой процесс их использования, ведь достаточно просто хорошенько затянуть хомут на месте соединения двух прутьев, а это можно сделать быстро и легко.

Инструменты для вязки арматуры

Конечно, вязать проволоку можно и руками, но процесс будет более простым, быстрым и эффективным, если использовать для этого специальные инструменты. Так, можно использовать крючок для вязки арматуры: таких полно в строительных магазинах, и приобрести их не проблема. Найти можно как самые обычные модели, так и винтовые и полуавтоматические крючки: они хоть и облегчают работу, но все же требуют приложения физической силы, пусть не на вращение крючка, а на дергание инструмента. Многие профессионалы говорят, что магазинные крючки не всегда удобны, они короткие, да и быстро ржавеют, поэтому советуют изготовить подобный инструмент для себя самостоятельно: в итоге можно и сэкономить, и сделать будущий процесс вязки более удобным. Для этого может понадобиться отрезок рифленой арматуры, а в ручку можно вмонтировать подшипник, чтобы работать было проще. Для этих целей подойдет и гвоздь, который можно использовать в качестве насадки для шуруповерта.

Альтернатива крючкам и всем самодельным изделиям – пистолет для вязки арматуры. Это устройство, которое значительно упрощает и автоматизирует весь процесс и станет просто незаменимым, когда речь идет о масштабном строительстве. Прибор сам закручивает проволоку с необходимой силой и до определенной степени за рекордное время – 0,8 с. К тому же, такие устройства немного весят, поэтому вторая рука может быть свободна, ею можно придерживать крепление. В зависимости от диаметра арматуры выбирается определенная модель пистолета, а современный ассортимент позволяет подобрать технику под любой диаметр стальных стержней. Ввиду дороговизны данного аппарата покупать его есть смысл только крупным строительным компаниям.

В домашних условиях можно создать альтернативу пистолету для вязки арматуры и переоборудовать для этого обычный шуруповерт: дрель не подойдет из-за более высокой скорости вращения. В патрон инструмента вставляют некое подобие вязального крючка, который можно сделать самостоятельно из проволоки с сечением 4 мм, толстого обрубаного гвоздя, куска электрода и т.д. Вращать своими руками уже ничего не придется – нужно просто нажимать на кнопку и крепко держать инструмент.

С пистолетом вязка арматуры проходит в 5-7 раз быстрее, нежели с использованием крючка, но и этот способ имеет свои минусы. Он очень плохо подходит для труднодоступных мест, расходует больше проволоки и нуждается в регулярном перезаряде аккумулятора или присоединению к электрической сети.

Способы и схемы вязки арматуры

Прежде всего, необходимо подготовить к монтажу все материалы, перенести их на место установки, при необходимости выровнять арматуру и подложить под нее пластиковые фиксаторы, которые укладываются между арматурой и опалубкой и необходимы для того, чтобы отдельные части арматуры не торчали из-под бетона. Теперь можно производить связку. Вязка арматуры может происходить несколькими способами в зависимости от используемых инструментов и материалов.

Так, если для вязки используются самозатягивающиеся пластиковые хомутки, то никаких вопросов тут возникать не может в принципе, а главное, хорошо затянуть их. Еще проще дело обстоит с пистолетом, который все делает сам буквально за мгновение. Наиболее сложным и трудоемким является процесс вязки арматуры с помощью проволоки и крючка: используется несколько основных способов и приемов.

На сегодняшний день существует масса вариантов связать арматуру, которые отличаются тем, куда загибают проволоку. В принципе, по надежности и крепости все варианты почти одинаковы, а каждый может выбрать ту технику, которая ему максимально удобна.

Способ №1

Самый простой и самый распространенный вариант, который включает вот такую последовательность действий:

• складываем отрезок проволоки вдвое;
• проводим проволоку под арматуру, в место соединение двух стержней;
• продеваем крючок в петлю проволоки;
• свободный конец проволоки пальцами подтягиваем к крючку и накладываем на него, немного сгибая;
• начинаем вращательные движения крючка, скручивая оба конца проволоки;
• после 3-5 оборотов, когда соединение надежно скреплено, можно доставать крючок из петли.

Способ №2

Процесс имеет много общего с предыдущим, но все же немного отличается:

• проволоку складываем вдвое и заводим под арматуру, в необходимое место соединения;
• крючком поддеваем петлю;
• второй конец перегибаем через крючок, чтобы в итоге образовалась О-образная петля;
• полученную петлю крутим до достижения надежной скрутки, а после – вытаскиваем крючок.

Способ №3

По отзывам многих специалистов именно этот способ является самым удобным, так как освобождает одну руку:

• проволоку заводим под арматуру;
• вставляем в петлю крючок и им же поддеваем второй конец проволоки;
• загибаем проволоку вниз;
• тянем крючок на себя, несколько раз крутим, и все готово.

Способ №4

• снова складываем проволоку пополам и заводим под арматуру;
• хорошенько прижимаем ее к стержню, а концы сгибаем на себя;
• вставляем крючок, делаем несколько оборотов и достаем крючок.

Данный способ позволяет получить более надежную скрутку. Самые опытные мастера советуют подгибать проволоку перед скруткой, чтобы не делать много оборотов, ведь надежности не прибавится, зато появляется вероятность того, что проволока просто сломается. Оптимальное количество оборотов – 3-5.

Как видим, все способы очень похожи, и отличаются лишь нюансами. Если нужно вязать арматуру своими руками, то после нескольких попыток можно приловчиться и выбрать для себя наилучший вариант. Некоторые мастера заявляют, что процесс ручной вязки упрощается, если пользоваться винтовыми крючками, но это дело техники и привычек.

В завершение

Вязка арматуры – хоть и не самое простое занятие, но, в принципе, вполне выполнимое даже самым неопытным мастером. Нужно только запастись необходимыми инструментами, выбрать подходящий способ вязки и приступить к действиям. Конечно, использовать пластиковые хомутки – проще и дешевле всего, а специальный пистолет для вязки – еще быстрее, но обойдется это очень дорого, поэтому многие до сих пор используют специальный крючок: работать им хоть и дольше, но при определенной сноровке несложно, а в итоге получаются крепкие соединения.

Статья написана для сайта remstroiblog.ru.

Как вязать арматуру?

Всем привет! У тех домашних мастеров, особенно это касается новичков, кто решил самостоятельно возвести фундамент, очень быстро возникнет вопрос, а как — же правильно вязать арматуру, ведь без нее невозможно залить более-менее качественную конструкцию? Именно на этот вопрос я и решил ответить и обстоятельно в нем разобраться.

Арматура: вязать или варить?

К арматурному каркасу железобетонных конструкций предъявляются высокие требования – металл работает на сжатие и растяжение, он должен выдерживать расчетные нагрузки. Для армирования используются специальные стержни диаметром от 6 до 40 мм, причем для обустройства фундаментного основания в частном домостроительстве рекомендуется использовать прутки диаметром 12 — 16 мм.

К основным вариантам соединения элементов арматурного каркаса является крепление:

• путем сварки металла;
• при помощи скруток из вязальной проволоки.

Каждый из способов имеет свои преимущества и недостатки, причем при выборе технологии важно в первую очередь учитывать сечение используемой арматуры.

Это связано с тем, что в результате сварочных работ под воздействием дуги нарушается структура металла – как поверхностная, так и внутренняя. Кроме того, часть металла сгорает, да и коррозию в месте сварки никто не отменял. В результате получившийся стык элементов слабее, чем стык таких же элементов в каркасе, смонтированном при помощи вязальной проволоки.Таким образом, сварку оптимально использовать только при армировании с использованием стержней большого диаметра. Чем меньше толщина металла, тем более хрупким он станет в районе сварного шва.

Вязальная проволока, которая при монтаже каркаса скручивается при помощи специального крючка, не влияет на прочность металла арматурных стержней и не создает жесткого крепления элементов. Полученная железобетонная конструкция лучше переносит неравномерные нагрузки.  Соединять арматурные прутья вязальной проволокой рекомендуется при обустройстве монолитных фундаментов на грунтах, склонных к пучению и при создании малозаглубленных ленточных фундаментов, поскольку они подвергаются неравномерным нагрузкам. Также вязальная проволока – лучший выбор при монтаже каркаса из стержней небольшого диаметра.

Технология вязки арматуры

Для скрепления арматурных стержней между собой используется отожженная (термообработанная) стальная проволока сечением 1,2 — 1,4 мм. Для удобства применения моток проволоки разрубают на сегменты, чтобы получить пучки проволочных отрезков длиной около 25 см.

Из пучка вытягивают несколько проволочек и сгибают их пополам. Затем каждую проволочку, сложенную пополам, необходимо слегка скрутить, чтобы на конце образовалась петелька. Подготовленный крепежный элемент также слегка сгибают пополам, чтобы конец с петелькой было проще подсунуть под перекрестье арматурных стержней. Чтобы скрепить два стержня в точке их пересечения, проволочный элемент с петелькой на конце должен охватывать узел крепления по диагонали. Оба конца проволочного крепежа выводятся в одну плоскость.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Затем при помощи специального инструмента или самодельного крючка, изготовленного из заточенного и изогнутого арматурного стержня, проволочный элемент скручивается. Для этого крючок просовывают через петельку и захватывают свободный конец проволочного элемента. Затем выполняют скручивающие движения, пока крепеж не затянется. Закрученный конец отгибают, прижимая к одному из арматурных стержней.

Вязать арматуру крючком следует аккуратно – если перекрутить крепеж, проволока лопнет. Именно поэтому для механизации процесса требуется правильно подобрать инструмент.

Для этой цели подходит шуруповерт или электродрель при условии, что инструмент снабжен устройством для регулировки оборотов. В патрон такого инструмента вставляется крючок для вязания проволоки, регулятор оборотов устанавливается на одно из минимальных значений. Захватив конец проволочного элемента крючком, просунутым сквозь колечко, необходимо нажать на кнопку, чтобы выполнить скрутку. Первые несколько оборотов должны выполняться на минимальной скорости, потом ее можно прибавить.

Перед началом серьезных работ рекомендуется предварительно поэкспериментировать, подбирая оптимальный режим работы инструмента. Важно не только понять, как вязать проволокой арматуру, но и выработать навык вовремя останавливать вращение крючка.

При армировании железобетонных конструкций необходимо скреплять между собой стержни, из которых состоят горизонтальные нити каркаса. Чтобы обеспечить необходимую прочность, перехлест арматуры при вязке должен соответствовать нормативным параметрам:

• 250 мм для стержней диаметром 6 мм;
• 300 мм для ∅ 10 мм;
• 380 мм для ∅12 мм;
• 480 мм для ∅ 16 мм.

Каждый перехлест фиксируется скрутками из вязальной проволоки в двух точках, что обеспечивает необходимую жесткость конструкции.

Заключение

Крепление арматурных стержней при помощи вязальной проволоки – классический вариант вязки каркаса. Он требует минимальных финансовых вложений по сравнению с использованием сварки, пластиковых хомутов и иных современных фиксаторов.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

виды, способы изготовления и использование

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При осуществлении армирования монолитных бетонных конструкций всегда возникает необходимость скреплять пруты арматуры между собой. Делать это с помощью сварки долго, неудобно и дорого, поэтому принято связывать их проволокой, используя крючок для вязки арматуры. Это недорогое и простое в использовании устройство продается где угодно. Сделать его самостоятельно из подручных средств тоже несложно, а уж научиться им пользоваться под силу даже ребенку.

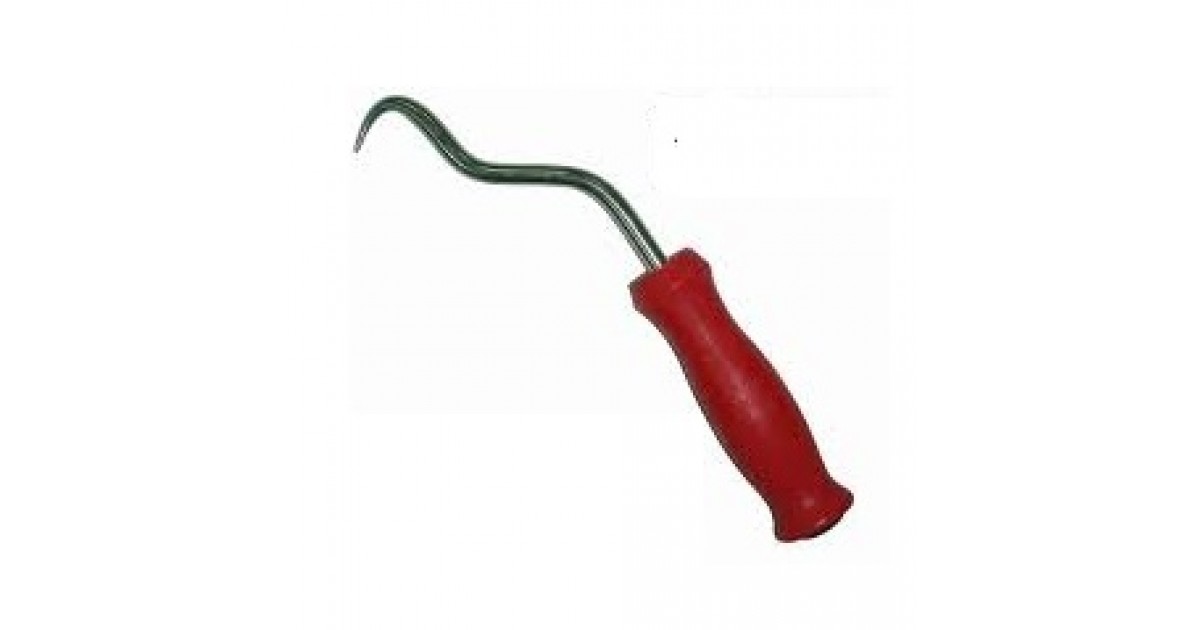

Крючок для вязки арматуры

Что такое крючок для вязки арматуры

Арматурный крючок является ручным приспособлением, предназначенным для удобства стягивания вязальной проволоки вокруг арматурных прутьев с целью их крепления между собой. Представляет он собой металлический крючок определенной формы с удобной ручкой. Изделие возможно купить, а цена его всего от 2 до 5 у.е., или изготовить самостоятельно, зная особенности его формы.

Вязка арматуры с помощью крючка

Арматуру связывают вязальной проволокой, которая имеет толщину не более 1-2 мм. При этом для более толстой арматуры и проволока берется больше сечением. Продается она бухтами, в которых намотано 50, 100, 200 м. Стоимость бухты незначительна, поэтому не стоит на ней пытаться сэкономить, используя не предназначенную для этой цели проволоку.

По форме крючок имеет вид стержня, кончик которого немного изогнут, чтобы было удобно захватывать проволоку при осуществлении самого процесса связывания. Не каждый магазинный крючок может подойти идеально. Бывает, что изгибы неудобные или неправильные, либо слишком тонкий стержень позволяет крючку гнуться. Поэтому иногда более рациональным бывает самостоятельное изготовление крючка для вязки арматуры.

Связанные прутья арматуры

Полезный совет! Для изготовления самодельного крючка лучше использовать стержень из упругой стали. Она не должна разгибаться при значительном усилии.

Обычный крючок, изготовленный из сварочного электрода

Проще и дешевле всего сделать вязальное приспособление из обыкновенного сварочного электрода, имеющего толщину не менее 4 мм. Он прекрасно подойдет для небольшого объема работ. В случае, если необходимо обвязать большое количество арматуры, то от использования электродного крючка лучше отказаться, так как рука от него сильно устает.

Статья по теме:

Дровокол своими руками: чертежи, фото, инструкции. Как выбрать дровокол. Типы дровоколов. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка агрегата.

В этом случае можно изготовить приспособление из куска тонкой арматуры или другого подобного металлического стержня из мягкой, но упругой стали.

Схема вязки арматуры

Как изготовить крючок из прута арматуры

Чтобы изготовить качественное и удобное приспособление, с помощью которого возможно без устали связать большое количество арматуры, потребуется:

• кусок прута арматуры либо стального стержня с аналогичными характеристиками длиной 15-20 см и диаметром сечения 6-8 мм;
• две шестигранные гайки, а также две шайбы чуть большего, чем арматура, диаметра, которые плотно можно надеть на стержень;
• любая, отслужившая свое, ручка от отвертки или малярного валика.

Виды крючков для вязки арматуры

Гайками и шайбами фиксируется на стержне ручка так, чтобы она не болталась вдоль него. При этом должно сохраняться свободное вращение ручки вокруг стержня. Вторая сторона стержня немного затачивается наподобие шила и изгибается. Как правильно изогнуть конец стержня можно посмотреть на любой фотографии. Такой вариант чуть более сложный, чем в случае с электродом, но работать им гораздо удобнее, да и назвать его одноразовым нельзя, так как у него приличный срок службы.

Схема создания крючка своими руками

Крючок винтового типа

Такое устройство не так просто изготовить самостоятельно, но приобрести готовый можно в любом магазине. Этот крючок можно считать полуавтоматическим, так как особое устройство его рукоятки позволяет вращать наконечник, совершая только поступательные движения. На практике получается, что если тянуть крючок на себя, то наконечник поворачивается и затягивает проволоку. При этом рабочему требуется прилагать минимальные усилия, а скорость вязки увеличивается в разы. Его использование очень удобно, но стоимость такого устройства гораздо выше, поэтому покупать его стоит только при больших объемах работ.

Полуавтоматический крючок

Полуавтоматический крючок, изготовленный из шуруповерта

Полуавтоматический крючок иногда делают самостоятельно очень простым способом. Для этого берут гвоздь с загнутым концом и обрубают у него шляпку. Этим концом его вставляют в шуруповерт. После недолгой тренировки можно прекрасно приспособиться стягивать арматуру вязальной проволокой с помощью этого импровизированного приспособления. Для этого нам понадобится какой-нибудь тонкий металлический стержень, к примеру гвоздь, лишенный шляпки, один кончик которого надо немного загнуть в сторону, а другой конец установить в шуруповерт.

Крючок для вязки арматуры из шуруповерта

Автоматическое устройство для связывания прутьев арматуры

Тем, кто профессионально занимается строительством, целесообразно было бы приобрести специальное автоматическое устройство, которое называется пистолетом для арматурной вязки. Использовать его очень удобно, ведь он способен делать по узлу в секунду. Проволоку можно вообще не разрезать на отдельные куски. Ее просто вставляют в устройство, которое завязывает в нужном месте узел и обрезает концы. Работает такой пистолет на аккумуляторе, что делает необязательным наличие электрического кабеля на самом строительном объекте.

Пистолет для связывания прутьев арматуры

Технология работы с крючком

Неважно какой крючок для вязки арматуры мы используем, технология будет всегда одинаковая. Она предельно проста и доступна любому. Проволоку необходимо разрезать на куски длиной 30 – 40 см, впрочем, этот параметр может сильно зависеть от сечения прутьев.

Полезный совет! Прежде чем нарезать проволоку нужно сделать несколько проб. Вычислив необходимую длину, можно резать проволоку более точно, чтобы остатков не оставалось.

Шаги 1-4 — фиксация арматурного узла петлей из проволоки

Далее действуем по очень простому алгоритму:

1. Сложенный вдвое отрезок вязальной проволоки оборачивают вокруг того узла, который нужно скрепить.
2. Крючок вставляют в образовавшуюся проволочную петлю и зацепляют им другой ее конец. После этого совершают простые вращательные движения.
3. Несколько первых оборотов делаются достаточно быстро.
4. Затем скорость вращения замедляют и дотягивают узел с большой осторожностью, чтобы не порвать проволоку.
5. После этого крючок просто вытаскивают и делают контроль прочности соединения.

Шаги 5-8 — наматывание проволоки с помощью крючка

Полезный совет! Чтобы проверить надежность стяжки не нужно пробовать саму проволоку. Необходимо пошатать прутья арматуры относительно друг друга. Они не должны шевелиться.

Крючок для связывания арматуры является простым, но очень необходимым инструментом, который из подручных средств несложно сделать самостоятельно.

Вязание арматуры крючком (видео)

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка. ..

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Пистолеты для вязки арматуры | Известные бренды, низкие цены

Главная \ Станки для арматуры \ Пистолеты для вязки арматуры

Пистолет для вязки арматуры — это устройство, способное существенно упростить задачу, по вязке арматуры, с труднодоступных местах, да и в общем плане. Именно это процедура является наиболее трудоемкой, особенно если выполняется строителями вручную.

Выбираем пистолет для вязки арматуры

Если строители не оснащены всеми необходимыми инструментами, то для быстрой и качественно вязки, потребуется большое их количество, на что уйдет существенная сумма денег. Также крайне мала вероятность того, что арматура будет связана как нужно, ведь это достаточно непростой процесс, который дается далеко не каждому строителю.

А использование пистолета в таком случае, способно существенно сократить не только лишь время на все необходимые процедуры в арматурой, но и не задействовать такое количество человек, которое необходимо в случае применения ручного труда.

Большое количество разнообразных пистолетов, позволяет найти оптимальный вариант именно под ваши условия работы, будь-то капитальная стройка больших объектов или создание монолитных конструкций для собственного дома.

Пистолет для вязки арматуры купить с системой аккумуляторной подзарядки, значит существенно облегчить себе работу с арматурой, так как в таком случае вы не будете привязаны к какому-либо кабели. К тому же, такое устройство имеет малый вес, что позволяет достаточно легко и без проблем осуществлять необходимые вам операции.

Скорость работы инструментом

Конечно, устройства такого типа стоят не малые деньги, особенно если его хочет купить человек для одноразовой работы, в таком случае лучшим вариантом даже будет аренда пистолета а не его покупка. А вот для строительного предприятия или бригады, использование такого агрегата, является необходимостью.

Дело в том, что в строительных компаниях, которые занимаются возведением монолитных конструкций, есть четко установленные графики выполнения работ. Это означает, что любая задержка строительства может повлечь за собой штрафы или затягивание самого процесса. В таком случае есть необходимость выполнять все действия как можно быстрее.

Естественно качественная фирма не будет экономить на качественном оборудовании, потому обязательно приобретет специальные комплекты, в которые входит пистолет для вязки арматуры.

Цены пистолетов для вязки арматуры

Цена на них может колебаться в разных пределах, все зависит от марки, качества используемых узлов и скорости работы. Практически все модели являются профессиональными и способны работать на протяжении длительного времени, без поломок и прочих проблем. Особенно, если оператор выполняет все необходимые условия по обращению с устройством.

Эффективность использования

Экономический эффект очевиден, даже если его не расписывать на бумаге. Один подобный пистолет способен заменить целую бригаду работников, которые будут совершать вязку арматуры вручную.

Это же отражается и на скорости выполняемых работ, что позволяет быстрее переходить от одного процесса к другому, без задержек на определенных этапах работы.

Вязка арматуры

 Сооружение каркаса арматуры возможно методом вязки. Вязка арматуры используется в каркасе железобетонных сооружений: фундамент, монолитные стены, перекрытия.

Арматурные прутки связываются стальной вязальной проволокой  в местах своего пересечения прутков. Диаметр проволоки – 0,8 мм – 1,2 мм, продается мотками. Выглядит это следующим образом:

Вязка арматуры

Вязка арматуры пистолетом

В месте пересечения прутков арматура связывается вязальной проволокой, концы которой скручивают при помощи плоскогубцев, за счет чего соединение стягивается. Длина проволоки для одной стяжки 20 см (проволока складывается вдвое).

Для упрощения процесса вязка арматуры возможна с использованием вязальных крючков: простых или винтовых. В этом случае проволоку также складываем вдвое, получившуюся петлю подцепляем крючком, свободные концы оборачиваем вокруг соединения прутков арматуры и кладем в крючок. Крючок вращаем и скручиваем проволоку.

Вязка арматуры простым крючком

Вязка арматуры простым крючком

Простой крючок необходимо вращать, винтовой крючок дергают за рукоятку и он вращается сам, процесс вязки ускоряется.

Простой крючок для вязки арматуры

Винтовой крючок для вязки арматуры

Пистолет для вязки арматуры

Для автоматизации процесса вязки также можно использовать:

• шуруповерт — вязальный крючок вставляется в него вместо наконечника и вращается шуруповертом;
• специальные вязчики (пистолеты для вязки арматуры) – скорость вязки одного узла – около 1 секунды. Пистолеты работают на аккумуляторах; имеют незначительный вес, их можно держать одной рукой, второй рукой при этом придерживая арматуру; заряжаются мотком проволоки.

Скоба для вязки арматуры

Кроме вязальной проволоки вязать арматуру можно с помощью специальных скрепок, инструмент в данном случае не понадобится.

Вязка арматуры позволит соорудить надежный арматурный каркас.

P.S. Еще один способ вязки арматуры — с помощью специальных клещей:

крючки, пистолеты и проволока для вязки — ВикиСтрой

Почему вязка, а не сварка

Традиционным способом соединений изделий из металла всегда считалась дуговая сварка, как наиболее универсальная и обеспечивающая максимальную прочность.

Однако в реалиях строительных работ привлечение сварщика для сооружения армирующих конструкций — расточительная трата бюджета. Кроме того, сварка не пригодна для работы с преднапряжённой арматурой, абсолютно не мобильна и неудобна для сборки изделий по месту.

Заблуждением будет считать, что сварка в критической мере меняет физико-химические свойства арматуры. По крайней мере это не справедливо для большинства популярных марок вроде A500С (С — свариваемая), просто этот способ не отличается высокой скоростью и удобством.

Однако позже вы убедитесь, что фрагменты каркасов удобнее сваривать на оборудованном рабочем месте, а затем из них набирать армирующую конструкцию. Для опытного сварщика не будет проблемой аккуратно прихватить конструктивную арматуру к рабочей, как не будет проблемой соединить погоны арматурных конструкций с перехлёстом в шесть диаметров при двухсторонней и десять — при односторонней проварке шва.

Что использовать для вязки

И всё же вязка — наиболее быстрый и удобный способ соединения арматурных узлов. Требования к прочности для таких соединений чисто символические: связка распределительных элементов, не вовлечённых в работу, выполняется для придания каркасу правильной формы и должна лишь удержать прутья в нужном положении во время заливки бетона и его виброусадки.

Элементы рабочего и анкерного армирования скрепляются в общей массе ЖБИ за счёт сил трения. Задача перевязки этих мест — снабдить соединённый каркас прочностью, необходимой для транспортировки и позиционирования во время установки и перемещений по арматуре рабочих. Вторая задача — сохранить соосность линий армирования.

Наиболее подходящей для вязки считается горячекатаная отожжённая проволока с низким содержанием углерода по ГОСТ 3282–74. Оптимальная толщина для связки конструктивной арматуры — 1,2 мм, рабочей и анкерной — до 2,5 мм. Хорошо подходит для вязки стальной корд из выжженных покрышек. Вы также можете использовать и углеродистую проволоку, предварительно отпустив её в печи или на костре для большей мягкости и удобства скручивания.

Нарезку проволоки по 30–35 см проще выполнить болгаркой, предварительно обмотав бухту скотчем в 2–3 местах. Можно даже приобретать пружинные коннекторы или готовую проволоку для вязки с петлями на концах, работать с ними — одно удовольствие.

Всё большую популярность приобретают нейлоновые затяжные хомуты, иначе именуемыми стяжками. Они очень прочные и позволяют вести работу с большей скоростью, но для хорошей затяжки необходимо пользоваться специальным пистолетом. Также можно использовать 2 мм ПЭТ-ленту, нарезанную из пластиковых бутылок, с последующим прогревом узлов газовой лампой. При использовании пластикового крепежа им нужно обматывать соединение крест-накрест.

Ручные инструменты и приёмы работы

На сегодня есть три главные разновидности ручного вязального инструмента и первая из них — самодельные крючки из 6–8 мм проволоки. Ничего хитрого в устройстве нет, лишь ось рукоятки смещена от места вязания узла на 70–100 мм, да кончик конусно заточен для простоты извлечения.

Более продвинутые покупные изделия имеют полированный крючок той же формы, но рукоятка снабжена подшипником. Именно этот инструмент считается наиболее полезным в реальных условиях строительства. Скорость работы с ним максимальная, удобство — на высоте, к тому же стоят подобные крючки совсем не дорого. Тем не менее, постарайтесь не скупиться на и без того дешёвый инструмент: дешёвые изделия грешат низким качеством подшипников, да и ручки у них не самые удобные.

Вязка проволоки крючками обоих типов выполняется предельно просто. Работать нужно в перчатках, иначе неизбежны мозоли и травмы. Отрезок проволоки складываем вдвое, затем загибаем сверху в противоположные углы перекрестия арматуры. Внизу проволока разворачивается и концы выводятся на верх через два других угла.

Петлю и два хвоста нужно перехлестнуть пальцами один раз в произвольном месте. Затем в петлю продевается крючок, на край которого загибаются хвосты проволоки. Несколько оборотов и петля затянута. Если пробуете — не поленитесь полчаса потренироваться, экспериментируя с натяжением и техникой вязки. Вероятно, вы захотите использовать аккумуляторный шуруповёрт, зажав крючок в патрон.

Полезно увидить один раз на видео процесс вязки арматуры, чтобы уяснить тонкости этого процесса:

Отдельно стоит сказать о так называемых полуавтоматических крючках. Они имеют внутри шнек с храповым механизмом, поэтому крутить за ручку не нужно, достаточно несколько раз потянуть её на себя. Эти дорогие «игрушки» не предназначены для выполнения большого объёма работ, винтовая канавка съедается после трёх-четырёх сотен затянутых петель, а более надёжные инструменты стоят очень и очень дорого. И всё же, если вы плотно занимаетесь вязкой арматуры, такую вещь стоит держать под рукой: вдруг забудете перевязать в труднодоступном месте.

Использование автоматических вязальных пистолетов

Среди всевозможного электроинструмента есть модели и для вязки арматуры. Принцип их работы несложен: проволока направляется по изогнутой канавке, делая два-три оборота вокруг перекрестия прутьев. Далее включается зажимная цанга и оба хвоста перекручиваются с регулируемым усилием, чтобы узел не разорвался.

Инструмент хороший, несмотря на завышенный расход проволоки, но имеет ряд недостатков. Первый — цена подобного инструмента колеблется в районе 1000 Евро за экземпляр. Добавьте к этому, что для аккумуляторов срок службы составляет до пяти лет, потом столь специфичную замену им будет трудно подобрать.

Пистолет также не всегда удобен, часто им никак не подлезть внутрь каркаса. Оправдывает себя такое снаряжение либо при больших объёмах работ, когда за смену вяжется до десятка тонн арматуры, либо при перевязке толстых прутьев с толстой же проволокой, где нужно значительное усилие. Может быть полезен при стендовой сборке модулей каркасов, но с тем же успехом можно использовать MIG-MAG сварку (инвертор и проволока стоят примерно столько же).

Оптимальным вариантом будет аренда пистолета для вязки арматуры, если по близости есть магазин, предоставляющий такую услугу. Ключевым фактором будет скорость выполнения работы, если нужно завершить всё за один день, то и цена аренды может оказаться соразмерной этому желанию. Приноровиться к работе пистолетом можно за несколько минут, потренировавшись на отдельных отрезках арматуры.

Стяжка, перекрытие или фундамент — тонкости армирования разных ЖБИ

Прежде чем ринуться в бой, предметно изучите понятие анкеровки арматуры. Эта наука даёт представление о том, как соотносить линейные нагрузки в ЖБИ сложной формы путём создания дополнительных связей.

Помимо формы промежуточных элементов важна длина перехлёста на соединениях, она может разниться от 30 до почти 80 диаметров прута в зависимости от марки арматуры, нагрузки и назначения изделия. Не забывайте и о защитных слоях — минимальной толщине бетона между стальной арматурой и наружной поверхностью — эти данные также строго нормированы.

Для перекрытий и плит вяжется минимум два ряда сетки. Связывается каждое пересечение на 1 и 2 ряду по периметру каркаса, а внутри — в шахматном порядке. При вязке перекрытий не бросайте в опалубку оборванные края проволоки, именно от этого на потолках появляются ржавые пятна.

Ленточные и блочные элементы с поперечной нагрузкой армируются пенальными конструкциями, где распределительная арматура выполнена хомутами прямоугольной формы, опоясывающими снаружи стержни рабочей арматуры.

Сложнее с армированием колонн и столбов. Чаще всего в них задействованы гильзо-резьбовые соединения, обеспечивающие полную соосность и качественную передачу нагрузки между рабочей арматурой.

рмнт.ру

Руководство по привязке арматуры

При строительстве железобетонных конструкций стержни арматуры должны быть связаны вместе, чтобы удерживать их на месте, а также облегчить передачу напряжений от одного стержня к другому. Стык между двумя разными арматурными стержнями должен быть жестким, чтобы они не смещались во время бетонирования.

Существуют особые правила или инструкции по привязке подкреплений. Нет необходимости связывать все стыки арматурных стержней, однако не рекомендуется связывать попеременное расстояние, превышающее 50 диаметров стержня.

Связывание арматуры обычно выполняется с помощью стальной вязальной проволоки или любого другого одобренного гибкого провода. Это можно сделать вручную или с помощью специальных машин. Хорошая вязальная проволока должна быть мягкой, обладать высокой прочностью и пластичностью и легко сгибаться для завязывания узла.

Обвязочная проволока

Действующий британский стандарт или руководство по привязке арматуры можно найти в документе BS 7973-2: 2001 ( Прокладки и стулья для стальной арматуры и их спецификации — Часть 2: Крепление и применение распорок и стульев и привязка арматуры ) .

Следующие инструкции, приведенные ниже в соответствии с BS 7973-2: 2001, применяются к связыванию арматуры в различных железобетонных элементах. Следует отметить, что выступающий конец вязальной проволоки не должен входить в бетонное покрытие конструкции. В водоудерживающих конструкциях это может быть источником утечки.

Обвязка арматуры внутри плит

Прутки по периметру должны быть привязаны на каждом перекрестке.Для стержней до 20 мм включительно должны быть привязаны чередующиеся пересечения. Арматура под прямым углом к ​​краю плиты должна быть закреплена путем размещения стержня с указанной торцевой крышкой и завязывания ее с этого конца внутрь. Если все стержни имеют размер 25 мм или больше, они могут быть привязаны на большем расстоянии, чем чередующиеся пересечения, но не более чем в 50 раз больше размера самых маленьких стержней.

Связывание арматуры в балках

Каждое пересечение угла звена с продольной основной балкой должно быть привязано.Остальные стержни в звеньях должны быть привязаны к центрам 50D. Если в качестве каркаса рычагов используется сварная ткань, она должна быть привязана к основным стержням по центрам 50D. Каждый набор нескольких ссылок должен быть связан вместе.

Связывание арматуры внутри колонн

Из-за важности сохранения основных вертикальных стержней в их правильном положении, каждое пересечение между вертикальными стержнями и звеньями должно быть привязано. В каркасах звеньев из сварной ткани вертикальные тросы должны быть привязаны к основным стержням в центрах 50D.Каждый набор нескольких ссылок должен быть связан вместе.

Обвязка арматуры внутри фундамента

Горизонтальная часть стартовых стержней должна быть привязана на каждом пересечении с арматурой фундамента под прямым углом к ​​стартовым стержням и любым стержням, параллельным ей. Вертикальная часть стартовой балки должна быть привязана на каждом пересечении с любыми звеньями колонны в фундаменте.

Обвязка арматуры внутри стен

Прутки по периметру должны быть привязаны на каждом перекрестке.Для стержней до 20 мм включительно должны быть привязаны чередующиеся пересечения. Арматура под прямым углом к ​​концу стены должна быть закреплена путем размещения стержня с указанной торцевой крышкой и завязывания ее с этого конца внутрь. Если все стержни имеют размер 25 мм или больше, они могут быть привязаны к большему поперечному пересечению, но не более чем в 50 раз превышающему размер самых маленьких стержней.

УСТАНОВКА И ОБВЯЗКА АРМАТУРНОЙ СТАЛИ

УСТАНОВКА И ВЯЗКА АРМАТИВНОЙ СТАЛИ

Перед размещением арматурной стали в формах необходимо промаслить все формы.
завершенный.Не следует применять масло на арматурных стержнях, поскольку оно снижает сцепление.
между прутьями и бетоном. Используйте кусок мешковины, чтобы удалить ржавчину, фрезеровать
окалина, жир, грязь или другие посторонние предметы от прутков. Легкая пленка ржавчины
или прокатная шкала не вызывает возражений.

Стержни отмечены, чтобы показать, где они подходят. Вы можете работать по одному из
одна из двух наиболее часто используемых систем маркировки стержней; однако система, которую вы используете
должны соответствовать системе маркировки, которая появляется на инженерном или
сборочные чертежи.Используются две следующие системы маркировки:

1. Всем стержням в элементе одного типа присваивается знак этого элемента. Этот
Система используется для колонн, балок, опор и т. д.

2. Полосы обозначены более подробно. Эти отметки показывают, где именно
бар должен быть размещен. Помимо типового элемента (то есть балка (Б), стена
(W), столбец (C) и т. Д.) Отметками обозначен пол, на котором должны быть
будут размещены и размер, и индивидуальный номер каждого конкретного бара.Вместо
показывает размер стержня по измерению его диаметра, метка показывает размер стержня в
код по восьмым. Примеры, показанные ниже, показывают второй тип маркировки.
система.

213805 2 = второй этаж B = балка 8 = 8 / 8- или 1-дюймовый (2,5 см) квадрат
бар 05 = часть плана второго этажа, обозначенная номером 5

2130605 2 = второй этаж B = балка 06 = 6/8 или 3/4 дюйма (1,9 см) -круглая
бар 05 = часть плана второго этажа, обозначенная номером 5

Связующая проволока используется для удержания арматуры на месте, чтобы гарантировать, что когда бетон
размещенные планки не смещаются.Проволока шестнадцатого калибра используется для связи

.

Таблица 7-6.-Multishearing

арматурных стержней. Для связывания проволоки требуется около 5,4 кг проволоки.
средняя тонна (0,9 тома) слитков. ПРИМЕЧАНИЕ. Связующая проволока ничего не добавляет к прочности.
сталь.

С арматурными стержнями можно использовать различные типы стяжек; некоторый
более эффективны, чем другие. На рис. 7-17 показаны шесть типов стяжек, которые
определены ниже в соответствии с буквами алфавита, используемыми для отображения
индивидуальные связи.

A. Галстук-привязка или простой галстук. Проволока просто оборачивается один раз вокруг двух
перекрещивать стержни по диагонали двумя концами вверх. Они скручены
вместе с парой боковых резаков до плотного прилегания к прутьям.
Затем отрезаются свободные концы проволоки. Этот галстук используется в основном на полу.
плиты.

B. НАСТЕННАЯ ГАЛКА. Чтобы сделать эту завязку, сделайте примерно 1 1/2 оборота по вертикали.
стержень, затем по диагонали вокруг перекрестка, скручивая два конца вместе
до тех пор, пока соединение не станет плотным, но без разрыва проволоки, затем разрезать
от лишнего.Анкерная скоба используется на легких вертикальных матах из стали.

C. Галстук ДВОЙНОЙ ОДИНАРНЫЙ. Этот галстук представляет собой разновидность простого галстука. это
особенно подходит для тяжелых работ

D. СЕДЕЛЬНЫЙ УЗЕЛ. Провода проходят наполовину вокруг одного из запретов по обе стороны от
поперечина и подводятся под углом или по диагонали вокруг поперечной штанги
с концами, скрученными вместе и отрезанными. Этот галстук используется на специальных
в местах, например на стенах.

E.СЕДЕЛЬНАЯ ЗАВЯЗКА С ПОВОРОТОМ. Этот галстук является разновидностью седельного галстука. Галстук
проволока полностью проходит вокруг одного из стержней, затем перпендикулярно и
на полпути вокруг другой, по обе стороны от перекладин, и, наконец,
вместе и скручены под прямым углом или по диагонали. Седло галстук с
twist используется для тяжелых матов, которые нужно поднимать краном.

F. ПЕРЕКРЕСТНОЙ или ВОСЬМОЙ галстук. Этот тип галстука имеет то преимущество, что
вызывая небольшое или полное отсутствие перекручивания стержней.

Правильное расположение арматурных стержней обычно указывается на чертежах.
(таблица 7-7). Чтобы конструкция выдерживала нагрузки, которые она должна нести,
поместите сталь в показанное положение. Закрепите штанги на месте таким образом
что бетонные работы их не сдвинут. Этого можно добиться с помощью
использование опор арматурных стержней, показанных на рисунках 7-18, 7-19 и 7-20.

Рисунок 7-17.-Шесть типов стяжек.

Рисунок 7-18.-Аксессуары для арматурных стержней.

Правильное покрытие стержней в бетоне очень важно для защиты
стержни от опасностей пожара, возможности коррозии и воздействия погодных условий. Когда
не указано, минимальные стандарты, приведенные ниже и на рис. 7-21, должны быть
наблюдаемый.

ОПОРЫ — 3 дюйма по сторонам, где бетон заливается на землю и
на основаниях фундаментов или других основных конструктивных элементах, где бетон
кладется на землю.

Рисунок 7-19.-Сборный бетонный блок, используемый для опоры арматуры.

СТЕНЫ-2 дюйма для стержней размером более № 5, на бетонных поверхностях, после
удаление форм, будет подвергаться воздействию погодных условий или находится в контакте с
земля; 1 1/2 дюйма для стержней № 5 и меньше; 3/4 дюйма от лиц всех
стены не подвергаются прямому воздействию земли или непогоды.

КОЛОННЫ — 1 1/2 дюйма на спирали и завязки.

БАЛКИ И ФЕРМЫ — 1 1/2 дюйма до ближайших стержней сверху, снизу и
стороны.

СТРЕЛКИ И ПЛИТЫ — 3/4 дюйма сверху, снизу и по бокам балок, а также на
верх и низ плит, где бетонные поверхности не подвергаются прямому воздействию
земля или погода.

ПРИМЕЧАНИЕ: Все измерения производятся от внешней стороны стержня до лицевой стороны
бетон, НЕ из основной стали, если не указано иное.

Опоры и другие основные конструктивные элементы, упирающиеся в землю
должно быть не менее 3

Рисунок 7-20.-Рабар повесил на место.

дюйма (76,2 мм) бетона между сталью и землей. Если
бетонная поверхность должна контактировать с землей или подвергаться воздействию погодных условий
после снятия опалубки защитное покрытие бетона поверх стали
должно быть 2 дюйма (50,8 мм). Его можно уменьшить до 1 1/2 дюйма (38,1 мм) для
балки и колонны и 3/4 дюйма (19,5 мм) для плит и внутренних поверхностей стен,
но он должен составлять 2 дюйма (50,8 мм) для всех внешних поверхностей стен.Этот
измерения снимаются с основного арматурного стержня, а не с хомутов или стяжек.

ПРИМЕЧАНИЕ: Если размеры стыков в арматурной стали не указаны на чертежах,
прутки должны иметь притирку не менее 30 диаметров прутка и не менее
12 дюймов (таблица 7-7). Напряжение в стержне растяжения

Таблица 7-7.-Длина стыков внахлест в арматурной стали

Рисунок 7-21.-Минимальное покрытие арматуры в бетоне.

может передаваться через бетон в другой примыкающий стержень с помощью
соединение внахлест нужной длины.

Для сварки внахлест проволочной сетки / проволочной сетки можно использовать несколько методов, два из которых:
которые являются конечным и боковым нахлестом. В методе конечного нахлеста проволочная сетка
внахлест на одну полную сетку, измеренную от концов продольных
провода в одном куске к концам продольных проводов в соседнем куске,
а затем свяжите две детали на расстоянии 1 фут 6 дюймов (45.0 см) по центру с защелкой
галстук. В методе бокового нахлеста две продольные боковые проволоки укладываются в одну
рядом и внахлест, а затем завязываются карабином каждые 3
футов (0,9 м).

Арматурные стержни находятся в напряжении, поэтому их нельзя сгибать вокруг
внутренние угловые балки. Они могут проходить сквозь бетонное покрытие. Вместо,
они должны перекрываться и выходить на дальнюю поверхность для фиксации под углом 180 градусов.
крючки и надлежащее бетонное покрытие (рис.7-23).

Прутки также можно соединять сваркой, но только при необходимости.
планы и спецификации. Для стержней, которые расположены в вертикальном положении,
стыковой сварной шов предпочтительнее. Конец нижней планки обрезан

Рисунок 7-23.-Правильное и неправильное размещение арматуры внутри
угол.

квадрат, и конец верхней планки, лежащей на нем, имеет скос,
таким образом позволяя стыковой сварной шов.Для стержней, которые выдерживают нагрузку в горизонтальном положении.
положение, предпочтительно угловой сварной шов. Обычно две планки ставятся концом к
конец (а не внахлест), и куски плоского стержня (или уголка) помещаются
по обе стороны. Затем выполняются угловые швы в местах соединения металлов. Сварные швы
на глубину, равную половине диаметра стержня, и на длину, в восемь раз превышающую
диаметр стержня.

Минимальное расстояние в свету между параллельными стержнями в балках, опорах, стенах,
и плиты перекрытия должны быть 1 дюйм (25.4 мм) или в 1 1/3 раза больше наибольшего
размер частиц заполнителя в бетоне, в зависимости от того, какое расстояние больше. В
колонн расстояние в свету между параллельными брусьями должно быть не менее 1 1/2
умноженный на диаметр прутка или в 1 1/2 раза превышающий максимальный размер крупного заполнителя.
Всегда используйте больший из двух.

Опора для стальной арматуры в плитах перекрытия показана на рисунке 7-24. В
высота балки плиты определяется требуемой защитой бетона.
покрытие.Бетонные блоки из песчано-цементного раствора можно использовать вместо
плита надрессорная. Никогда не используйте для этой цели деревянные блоки. Детские стульчики
(рис. 7-18) можно получить высотой до 6 дюймов (15 см). Когда высота
больше 6 дюймов необходимо сделать кресло из №0, мягкое, отожженное
железная проволока. Чтобы стержни прочно удерживались на месте, необходимо связать стержни вместе.
через частые промежутки времени, где они пересекаются со снапатом.

Сталь для стяжек колонн может быть собрана с вертикалями в каркасы по
укладка вертикальных полос для одной стороны колонны горизонтально через пару
козлов.Соответствующее количество завязок надевается на стержни, оставшиеся
добавляются вертикальные полосы, а затем стяжки разводятся в соответствии с требованиями
планы размещения. Все пересечения соединены вместе, чтобы сделать сборку жесткой.
так, чтобы его можно было поднять и установить как единое целое. На рисунке 7-25 показан нетипичный столбец.
узел галстука.

После поднятия колонны ее привязывают к дюбелям или арматурной стали.
подносится снизу. Это надежно удерживает его в основании.Колонка
форма возводится, и арматурная сталь привязана к форме колонны на расстоянии 5 футов
(4,5 м) интервалы, как показано на рисунке 7-26.

Показано использование металлических опор для удержания стальной арматуры в нужном положении.
на рисунке 7-8. Обратите внимание на положение балки. Стремена привязаны к
основная арматурная сталь с карабином. По возможности вам следует
соберите хомуты и основную арматурную сталь вне формы, а затем поместите
собранный блок на месте.Сборные бетонные блоки, как показано на рисунке
7-27, можно заменить на металлические опоры.

Горизонтальные и вертикальные стержни надежно соединены друг с другом на
достаточно частые интервалы, чтобы получился жесткий коврик. Связывание требуется на каждом
второе или третье пересечение, в зависимости от размера и расстояния между стержнями, но
с не менее чем тремя привязками к одному стержню и, в любом случае, не более чем с 4
на расстоянии 6 футов в любом направлении.

Рисунок 7-24.-Сталь на месте в плите перекрытия.

Рисунок 7-25.-Сборка стойки.

Рисунок 7-26.-Способ крепления стальной колонны в плоской опалубке.

Рисунок 7-27.-Сталь на месте в основании.

Рисунок 7-28.-Сталь на стене формы

Сталь в стене показана на рисунке 7-28. Деревянный блок удален
когда форма заполнена до уровня блока. Для высоких стен стяжки
между верхом и низом следует использовать.

Сталь укладывается в опоры так же, как в плиты перекрытия. Камни,
вместо стальных опор могут использоваться для поддержки стали в нужном месте.
расстояние над земляным полотном. Стальные коврики на небольших опорах, как правило,
предварительно собраны и размещены после того, как формы были установлены. Типичное расположение:
показано на рисунке 7-27. Стальные маты на больших основаниях устанавливаются на месте.

Арматурная стяжная проволока для обвязки изделий и опор

Арматурная стяжная проволока , также известная как арматурная стяжная проволока , изготавливается из самой мягкой низкоуглеродистой отожженной стальной проволоки.Полностью оцинкованная поверхность с покрытием из ПВХ обеспечивает отличную гибкость и коррозионную стойкость, в основном используется для связывания и связывания арматурных стержней и поддержки растений в садах.

Проволока стяжная витая для арматуры стальной арматуры

Черная отожженная стяжка для арматуры

Желтая стяжка для арматуры с ПВХ покрытием

Характеристики:

• Превосходная гибкость и мягкость. Обладает превосходной гибкостью и мягкостью в процессе вытяжки, кислотной промывки и отжига.
• Устойчивый к коррозии и долговечный. С гальваническим покрытием и покрытием из ПВХ, такая мягкая отожженная стяжная проволока для арматуры устойчива к коррозии и ее нелегко сломать.
• Высокий стандарт и качество. Обладает идеальными свойствами и делает вашу работу более эффективной без ущерба для здоровья.

Спецификация:

• BWG: калибр 8-22.
• Диаметр: 0,71–4,19 мм.
• Цинковое покрытие: Более 10 г / м ² .
• Прочность на разрыв: 300 Н / мм ² — 450 Н / мм ² .
• Относительное удлинение: 15% — 17,5%.
• Длина: 95 м — 100 м / катушка; 50м — 200м / бухта.
• Вес: 0,4 ​​кг / катушка; 1,13 кг -1,36 кг / рулон.

Заявка:

• В основном используется для поддержки растений в садах, для защиты и выращивания деревьев, виноградных лоз, лиан.
• Как повседневная упаковка для зернового картофеля, лайма, тростника, семян, хлеба и т. Д.

Арматурная стяжная проволока

• широко используется для армирования стальных стержней, крепления бетонных зданий, бассейнов.
• Рекомендуется применять для связывания продуктов, таких как проволока, катанка, пиломатериалы, трубы из ПВХ, трубы.
• Поделки ручной работы.

Мягкая и достаточно прочная стальная проволока для стальных стержней

Арматурная стяжка устойчива к коррозии и достаточно прочна, чтобы поддерживать растения

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования.
Это поможет нам дать вам верное предложение.

Размещение арматуры в опорах

🕑 Время чтения: 1 минута

Стальная арматура является важной частью бетонных оснований.Таким образом, правильное размещение горизонтальных и вертикальных стержней в основании имеет первостепенное значение при укладке бетона. Размещение, размер, покрытие, привязка и допуск в стальной арматуре рассматриваются для достижения максимальной эффективности фундамента.

Рис. 1: Типичные детали армирования изолированного фундамента.

Размещение арматуры в опорах

Укладка арматуры в основание требует таких действий, как проверка бетонного покрытия, местоположения, привязки арматуры и опор и т. Д.

1. Минимальное бетонное покрытие

Бетонное покрытие — это толщина или количество бетона, помещенного между арматурной сталью и поверхностью бетонного элемента. Покрытие является самым важным фактором защиты арматурной стали от коррозии. Покрытие также необходимо для обеспечения того, чтобы сталь достаточно хорошо сцеплялась с бетоном, чтобы развивать его прочность.

Рис. 2: Бетонные распорки, используемые для опалубки.

Минимальное покрытие для монолитного бетона указано Строительными нормами ACI 318.

• Для бетона, уложенного на землю и постоянно контактирующего с землей (например, опоры) — 3 дюйма
• Для бетона, подверженного воздействию погодных условий или земли (например, стены подвала)
  • # 6 стержней и более — 2 дюйма
  • # 5 стержней или меньше — 1½ дюйма
• Для бетона, не подверженного воздействию погодных условий или контакта с землей:
  • плиты, стены и балки — стержни # 14 и # 18 — ½ дюйма
• Перекрытия, стены и балки —
  • # 11 стержней и меньше — ¾ дюйма
  • Балки и колонны — 1½ дюйма

2.Размещение арматуры

По общему правилу арматура должна располагаться на стороне растяжения в нижней части основания. В квадратном фундаменте арматура укладывается равномерно в обоих направлениях. Кодекс ACI требует, чтобы арматурные стержни располагались на расстоянии не более 18 дюймов друг от друга.

В прямоугольном основании арматурные стержни в длинном направлении размещаются равномерно, но не в коротком направлении. Код ACI (15.4.4.2) требует, чтобы определенная часть арматуры в коротком направлении была размещена внутри полосы, равной ширине основания в короткое направление.

Соотношение распределения длины к короткой стороне рассчитывается на основе соотношения сторон основания как —

.

Размещение арматуры в фундаменте сильно влияет на несущую способность фундамента. Любое неправильное размещение может вызвать серьезные разрушения конструкции. Например, опускание верхних стержней или подъем нижних стержней на ½ дюйма больше, чем указано для плиты глубиной 6 дюймов, может снизить ее грузоподъемность на 20%.

3. Арматурные опоры

Арматуру основания нельзя укладывать в почву или твердый грунт, так как она подвержена коррозии.Даже размещение арматуры над слоем свежего бетона с последующей заливкой бетона также недопустимо, так как положение арматуры может измениться при заливке бетона.

Рис. 3: Арматурные опоры, используемые в основании.

Опоры для стержней используются для удержания арматурных стержней на месте для достижения необходимой глубины покрытия.

Для правильного размещения используются опоры арматуры, которые бывают разных размеров и из различных материалов, таких как стальная проволока, сборный бетон или пластик.
Стулья и опоры доступны разной высоты для поддержки определенных размеров и положений арматурных стержней.

4. Крепление арматуры

Хотя стальная стяжка не способствует прочности арматуры, она используется для фиксации и предотвращения смещения арматуры во время строительных работ и укладки бетона.

Для связывания арматурных стержней используется стяжная проволока, обычно 16½ – или черная мягкая отожженная проволока калибра 16, хотя для более тяжелой арматуры может потребоваться проволока калибра 15 или 14, чтобы удерживать арматуру в правильном положении.

Обвязка всех перекрестков не требуется, обычно достаточно каждого четвертого или пятого. Необходимо следить за тем, чтобы концы стяжной проволоки находились подальше от поверхности бетона, где они могут заржаветь.

При связывании стержней нет необходимости связывать каждое пересечение — обычно достаточно каждого четвертого или пятого. Убедитесь, что концы стяжной проволоки не касаются поверхности бетона, где они могут заржаветь.

Типы крепления арматуры

Существуют различные способы привязки анкерного прутка к арматурному стержню в зависимости от ситуации и места привязки —

Рис. 4: Детали крепления арматуры.

1. Деталь A: «Защелкивающаяся стяжка» — самая простая и обычно используется для арматурного стержня в плоском горизонтальном положении.
2. Деталь B: «Обертка и защелкивающаяся стяжка» обычно используется при связывании вертикальной арматуры стены, чтобы надежно удерживать стержни на месте.
3. Деталь C: «Седельный галстук» сложнее, чем карабины или обертки и карабины. Они обычно используются для крепления стяжек к угловым стержням колонн и хомутов к угловым стержням балок.
4. Деталь D: «Обертка и стяжка-седло») аналогична стяжке-седле, за исключением того, что проволока оборачивается 1-1 / 2 раза вокруг первой планки, а затем завершается, как Деталь C.
5. Деталь E: «Галстук в виде восьмерки» можно использовать на стенах вместо седла или обертки и карабинов. Этот тип стяжки используется для закрепления тяжелых матов.

Дополнительная информация о размещении опорной арматуры

1. Опоры для стержней не предназначены для использования в качестве опоры для строительного оборудования, такого как бетононасосы, тележки или лазерные стяжки.
2. Расстояние между опорами стержня зависит от размера поддерживаемого арматурного стержня. Например, для односторонней цельной плиты с стержнями для термоусадки №5 высокие стулья используются на расстоянии 4 фута от центра; для баров №4 высокие стулья должны быть размещены на расстоянии 3 фута от центра.
3. Нельзя допускать укладку арматуры на слои свежего бетона или регулировку положения стержней или арматуры из сварной проволоки во время укладки бетона. Неосмотрительная практика при строительстве плит, когда арматура укладывается на земляное полотно и поднимается вверх во время укладки бетона, называется «зацеплением».
4. Распорки для вертикального бетона (конструкции стен) традиционно использовались в качестве опции. Боковые распорки включают двуглавые гвозди, сборные бетонные блоки (dobies) и запатентованные цельнопластиковые профили.
5. Слесарь, слесарь-слесарь, подрядчик и инспектор несут ответственность за правильное размещение арматурных стержней в бетонной конструкции.
6. Отклонение от указанного местоположения: в перекрытиях и стенах, кроме хомутов и стяжек ± 3 дюйма. Стремена: глубина балки в дюймах, деленная на 12. Стяжки: ширина колонны в дюймах, деленная на 12.

Размещение стяжек арматуры в бетонном фундаменте

Арматурные стержни или арматурные стержни чрезвычайно необходимы для структурной устойчивости любого строительного проекта, так как они обеспечивают устойчивость здания к трещинам и прочность.Бетон, однако, не обладает прочностью на растяжение и легко треснет. Наличие арматуры укрепляет бетон и помогает удерживать его в сжатом состоянии. Арматурная сетка Brisbane встречается во множестве конструкций.

Арматурные стержни

следует укладывать в бетон глубиной не менее пяти-шести дюймов. Их нужно размещать либо по центру, либо немного выше центра плиты. Вот почему толщина и качество бетонной плиты имеют значение. Стальной арматурный стержень также необходимо разместить в правильном месте, чтобы получить максимальную конструктивную выгоду.Размещение его в неправильном месте может привести к серьезным повреждениям конструкции.

Что нужно учитывать при установке арматурной стяжки

Для начала, арматурные стержни должны быть правильно связаны в сетчатую конструкцию перед тем, как укладывать их на бетон. Есть несколько важных моментов, которые следует помнить при связывании арматуры.

• Рама арматурного стержня должна быть правильно размещена на плите, не слишком высоко или слишком низко. Если его установить неправильно, то несущая способность сильно пострадает, и в конструкции могут появиться трещины.
• Профессиональные строители знают основные законы, касающиеся размещения анкерных стержней. Они никогда не будут заливать бетон с предварительным смешиванием в Brisbane поверх арматурной конструкции или размещать арматурную конструкцию на свежем бетоне.
• Арматура должна быть усилена стальной проволокой в ​​основных точках. Это помогает поддерживать баланс и прочность независимо от веса металла в конструкции.
• Профессиональные строители всегда будут использовать металлическую проволоку для усиления стержней, а не альтернативы более низкого качества.
• Арматурные стержни должны быть надежно закреплены, чтобы избежать смещения. Стяжки для стального стержня в Брисбене должны быть закреплены в нужных точках. Они должны быть намотаны четырехкилограммовыми бухтами. В идеале следует использовать отожженную проволоку калибра 16 или более. В случае более тяжелой арматурной проволоки вы даже можете использовать 14 калибра для удержания арматуры в правильном положении.
• Если вы используете арматуру, покрытую эпоксидной смолой, можно также использовать пластиковые стяжки из ПВХ.Некоторые строители используют стяжки, которые можно соединить руками. Этот метод менее затратный и довольно простой.
• В идеале, каждое пересечение арматурного стержня должно быть привязано для максимальной поддержки. Связи на самом деле не делают конструкцию прочной. Они предотвращают смещение арматуры при заливке бетона.
• Стяжные проволоки следует укладывать на нужной глубине от поверхности, чтобы арматура не ржавела. Это также предотвращает эрозию бетона.

Заключение:

Расположение стяжек арматуры становится важным, когда инструкции и чертежи конструкции не соблюдаются до «t». Если строитель — настоящий профессионал и следует указанному в чертеже проекту количеству стержней, то при размещении стержней не о чем беспокоиться. И, конечно же, специализированный строитель закупит нужное количество качественных стержней и у поставщиков стали Brisbane для достижения наилучших возможных результатов.

Технические характеристики, обработка и фото арматурной вязальной проволоки.

Хомуты для арматуры могут поставляться в форме спиральной проволоки для крепления и связывания стальной арматуры в бетонных конструкциях. Черная отожженная стяжная проволока является наиболее желанным материалом. Популярные формы арматурной стяжной проволоки — это небольшая витая или петельная стяжная проволока. Он может поставляться в виде одинарной или двойной проволоки, стержня карандаша прямой линии.

Concreate, как экспертный поставщик арматурной стали в Китае, осуществляет поставки арматурных стяжек из различных металлов и форм.Мы поставляем не только черную отожженную арматурную проволоку, но и оцинкованную сталь с пластиковым покрытием.

Общие характеристики:
Диаметр проволоки Аметр: 15 #, 16 #, 16,5 #, 17 #
Предел прочности на разрыв: 300-450 Н / мм2
Удлинение провода: мин. 15%

Обработка стяжной проволоки из черной отожженной арматуры:
Материалы: Проволока из низкоуглеродистой стали в процессе волочения, кислотной промывки и удаления ржавчины, отжига. бескислородный отжиг.
Применение: В основном используется в качестве связующей проволоки или вязальной проволоки в строительстве, используется в плетеной проволочной сетке или производстве ремесел и т. Д.
Упаковка: В бухтах и ​​каждая катушка должна быть обернута внутри полосками ПВХ, а снаружи — гессенской тканью или изнутри полосками ПВХ и снаружи плетеным мешком также могут быть изготовлены в соответствии с требованиями наших клиентов.

Черная отожженная проволока для стяжек арматуры:

Вам нужна дополнительная информация о изделиях для армирования бетона? Свяжитесь с нами сейчас.

Сколько вам нужно вязальной проволоки?

25-10-2019 | W. van Wijngaarden

При размещении заказа нас регулярно спрашивают, сколько катушек вязальной проволоки необходимо. Чтобы помочь вам рассчитать правильное количество вязальной проволоки, эта статья посвящена связыванию арматурной стали и предоставляет практические рекомендации по расчету количества вязальной проволоки.

Зачем завязывать?
При укладке арматуры важно, чтобы арматурная сталь оставалась в нужном месте при ходьбе по ней и во время заливки бетона.Для этого на уровне пересечений и перекрытий брусков делают стяжки с вязальной проволокой. Обвязка также предотвращает попадание летающих концов арматурной сетки в покрытие и образование здесь ржавчины. За счет выполнения достаточного количества соединений с помощью вязальной проволоки достигается достаточная жесткость арматурной конструкции. Кроме того, в целом:

• Чем больше нагрузка на арматуру, тем больше требуется стяжек,
• Чем больше диаметр стальной арматуры, тем меньше требуется стяжек.

Типы вязальной проволоки
Для связывания используется отожженная проволока толщиной 1,24 мм. В продаже есть мотки вязальной проволоки весом 1,5 и 5 кг, длиной 160 и 530 метров соответственно. Отожженная вязальная проволока ржавеет при контакте с влагой. Если это нежелательно, например, при установке сетки для теплого пола или обработке арматуры из нержавеющей стали, рекомендуется использовать стяжную проволоку из оцинкованной или нержавеющей стали.

Инструменты для связывания
Связывание арматуры с помощью кусачки является трудоемким и представляет собой значительную нагрузку на предплечье из-за повторяющихся вращательных движений, которые необходимо совершать.Решением этой проблемы являются завязки с двойной петлей. С помощью инструмента для завязывания двойной петли завязывание становится проще и быстрее.

Использование инструментов
Крючок устройства вставляется в проушины, и при оттягивании провода скручиваются вместе. Теперь не нужно перерезать провод.

Типы стяжек
Можно использовать разные типы стяжек. В основном используются галстук-защелка, седельный галстук и крестик или восьмерка. Застежка-защелка изготавливается быстрее всего и используется чаще всего.Седельная стяжка используется при соединении пересекающихся друг с другом прямой и изогнутой планки. Однако, если ситуация требует более прочного соединения, галстук в форме восьмерки или один из трех методов выполняется с помощью двойной проволоки.

Прочность стяжек
Окончательная прочность всех трех стяжек достигается за счет хорошего затягивания проволоки и ее скручивания два-три раза перед тем, как проволока будет разрезана. Следите за тем, чтобы обрезанная проволока не выступала, чтобы предотвратить травму и не торчала из бетона.

Практическое руководство по количеству связывающей проволоки
Чтобы оценить, сколько вязальной проволоки будет использовано во время проекта, мы установили несколько практических правил для расчета количества стяжек. Эти практические правила были разработаны на основе практического опыта и поэтому не являются обязательными рекомендациями. В таблице ниже показано, сколько галстуков будет сделано для каждого продукта. Для стяжки-карабина предположим, что длина проволоки составляет 12 сантиметров. Умножив на количество стяжек на 12 сантиметров, вы сможете рассчитать , сколько проволоки вам понадобится.

Метод расчета
Поскольку арматурная сетка без откидных концов менее подходит для использования в полах, они не включены в таблицу ниже. Для конструкции с однослойной армирующей сеткой каждый свободный конец должен иметь на конце стяжку. При укладке пола с двойной сеткой у внешнего стержня арматуры (1-й слой) каждый свободный конец должен быть привязан к концу, а летучие концы во 2-м слое примерно через каждые 450 миллиметров. Так как в случае двойной сетки, следовательно, не каждый летающий конец привязан, количество летающих концов арматурной сетки умножается на 0.9 для расчета количества стяжек. При таком методе расчета количество стяжек может быть немного выше, чем на практике (возможно, что стяжки выполняются через каждые 450 миллиметров по длинной стороне), но таким образом у вас никогда не будет недостатка в вязальной проволоке!

Арматурные сепараторы, которые поставляются сварными, соединяются с помощью притирочных стержней.
