Как проверить лазерный уровень на точность

Содержание

Проверка наклона всей плоскости лазерного уровня относительно горизонта

Для тех, кто только начал пользоваться лазерным нивелиром или только намеревается его приобрести, рекомендуем ознакомиться, какая в принципе встречается погрешность у лазерных уровней.

Устанавливаем лазерный нивелир точно посередине между двух стен, находящихся приблизительно на расстоянии 5 метров друг от друга. Включаем лазерный уровень и отмечаем на стене точку, указанную лазерным крестом. Поворачиваем лазерный построитель плоскостей на 180 градусов и отмечаем точку на противоположной стене, точку ставим на пересечении вертикальной и горизонтальной плоскости.

Дальше переносим лазерный нивелир к одной из стен и устанавливаем на расстоянии 0,6 – 0,7 метра от стены, и делаем такие же метки на стенах по аналогии, как описано сверху.

Замеряем расстояние между точками а1 и а2, также между токами b1 и b2. Вычитаем полученное расстояние из другого (а1 и а2) — (b1 и b2) полученное значение сравниваем с заявленной точностью, если полученное значение не превышает заявленную точность в инструкции, значит Ваш лазерный уровень показывает горизонтальную плоскость правильно.

Пример: При проверке точности у лазерного построителя плоскостей, расстояние между точками составило: (а1 и а2) = 4 мм, а (b1 и b2) = 6 мм. Таким образом, полученная погрешность лазерного уровня: (b1 и b2) – (а1 и а2) = 6 — 4 = 2 мм. Сравниваем полученную погрешность, с погрешностью, заявленной производителем.

Это касается лазерных уровней, которые не имеют горизонта 360 градусов.

Проверить горизонтальную плоскость у нивелиров с конусными призмами, типа Hilda 3D, или нивелиров с цилиндрическими призмами, но также имеющих горизонт 360 градусов, типа ADA 6D Servoliner, проще всего прогоняя все стороны горизонтальной плоскости через точку на расстоянии 5 — 10 метров. Тут также следует помнить, как правильно считается погрешность.

Проверка прямолинейности горизонтального луча лазерного уровня

Устанавливаем лазерный нивелир на расстоянии приблизительно 5 метров от стены и отмечаем точку на пересечении вертикального и горизонтального луча.

Не меняя местоположения лазерного уровня, поворачиваем его на 2,5 метра вправо (то есть смещаем вертикальную линию от отмеченной точки примерно на 2,5 метра в сторону) и смотрим левый хвост горизонтального луча, если луч находиться относительно нашей точки в пределах погрешности, то лазерный нивелир настроен правильно.

Повторяем то же самое действие, только прибор поворачиваем влево на 2,5 метра и проверяем правый хвост. Внимание: ось вращения при проверке точности не смещайте.

Проверка точности вертикальной плоскости у лазерного уровня

Устанавливаем лазерный уровень примерно в 5 метрах от стены и крепим на стене отвес длинной около 2.5 метров. Включаем лазерный уровень и сводим линию с верёвочным отвесом, если отклонение вертикальной линии (сверху или снизу) не превышает половину значения характеристики «точность» к примеру, +/- 3мм на 10м, то точность линии находится в допустимых пределах.

Если при проверке точности у лазерного уровня выявилась погрешность выходящая за рамки допустимой, обратитесь в сервисный центр, либо проведите настройку самостоятельно.

Построители плоскостей с конусными призмами, к примеру Huepar 902CG, можно проверить по такой же технологии.

Проверка угла 90 градусов между вертикальными плоскостями

В зависимости от конструкции лазерного уровня, контроль этого параметра, можно разделить на две методики.

Первая методика

Если у вас построитель лазерных плоскостей выполнен в форме бочонка и имеет поворотное основание — трегер, к примеру уровень Firecore FIR411G, то проверить угол на соответствие заявленному значению между вертикалями очень просто.

Для этого устанавливаем прибор посередине помещения, желательно на расстоянии от стен не меньше 2 метров, и делаем отметки на вертикальных линиях идущих по стенам.

После чего, ни в коем случае не передвигая прибор с места, поворачиваем «голову» нивелира по часовой стрелке на 90 градусов и совмещаем вертикали со отметками сделанными ранее. Если у вас четыре вертикальных плоскости, то прогоняем все вертикали через заданные точки.

В результате, если при поворотах все вертикали совмещались с точками с допустимой погрешностью, то угол между ними 90 градусов. Если же при вращении вокруг своей оси, одна линия проходит через точку, а вторая имеет сильное отклонение, то угол в 90 градусов выверен не точно.

Вторая методика

У лазерных нивелиров с конусными призмами по типу Clubiona 3D смещена центральная ось, поэтому первый способ проверки тут не подходит, так как при повороте линии будут однозначно убегать от отметок.

Для проверки этого показателя, устанавливаем прибор на полу и делаем уже по две отметки на вертикалях идущих по полу, первую точку ближе к корпусу, вторую на расстоянии около 2 метров. Или же делаем одну точку на полу, на перекрестии двух вертикалей и отмечаем две точки по стенам на вертикальных линиях идущих под углом 90 градусов относительно друг друга.

Дальше поворачиваем корпус нивелира на 90 градусов и совмещаем линии с отметками. Повторяем процедуру пока не проверим все четыре плоскости.

Подробнее эти методы можно посмотреть в роликах ниже.

Выявляем угол 90 градусов у нивелира с конусными призмами

Видео некоторых способов проверки лазерного нивелира

Способ проверки лазерного уровня с конусными призмами

Какая погрешность у того или иного лазерного уровня смотрите в подробных обзорах нивелиров.

Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Как пользоваться лазерным уровнем: советы мастера

Удобные лазерные нивелиры, позволяющие идеально точно производить разметку, охотно приобретают и профессионалы, и мастера-любители. Ведь ровные яркие линии, нарисованные лазером, отлично видны даже на большом расстоянии. Но у человека без опыта может возникнуть вопрос, как пользоваться лазерным уровнем правильно. Читайте об этом в данной статье.

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

Статические построители линий (другие названия — кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия — многопризменный построитель, нивелир).

Статические построители осей (другие названия — указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.

Если устройство работает на батарейках, то вставляем их в отсек для питания.

Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Как привести лазерный уровень в рабочее положение

Это важно – качество разметки напрямую зависит от того, насколько верно расположен лазерный нивелир. Поэтому нужно и место подходящее для него найти, и установить его надлежащим образом. Существует ряд требований, необходимых для полноценной работы прибора:

Шаг 1. На пути следования лучей лазера не должно быть никаких препятствий. Иначе эффект преломления приведет к прерыванию спроецированной линии.

Шаг 2. Располагать лазерный уровень нужно на оптимальном расстоянии до объекта. Допустимый максимум указан в инструкции, и превышать его не следует. Уменьшение расстояния снижает вероятность погрешности, поэтому при возможности старайтесь ставить прибор поближе. Допустимый максимум может быть увеличен при использовании специального приемника лучей. Такой опцией пользуются, когда объект находится на большом расстоянии.

Шаг 3. Во время работы нивелир должен находиться на ровной плоскости (подойдет поверхность стола), штативе или специальном держателе. Его следует надежно зафиксировать , так как полная неподвижность прибора – гарантия получения точных данных. Не допускаются никакие сотрясения и перемещения.

Шаг 4. Перед началом измерений выравниваем нивелир по горизонту. Для этого используем встроенный в прибор пузырьковый уровень. У ряда моделей имеется функция самовыравнивания. Она действует так: до тех пор, пока прибор не будет стоять ровно, подается сигнал. Нет сигнала – значит, всё хорошо и прибор установлен ровно.

Шаг 5. Предварительно нужно предупредить находящихся поблизости людей о предстоящих работах. Животных тоже следует увести или унести. Ведь случайное попадание лазера в глаза может их травмировать.

Шаг 6. Вот, собственно, и все рекомендации. Когда они будут соблюдены, можно включать уровень и производить необходимые работы.

Как настраивать лазерный нивелир

В инструкции, прилагаемой к устройству, тоже имеется информация о том, как правильно настроить прибор. Производитель описывает этот процесс довольно-таки подробно, но не всегда понятно. В общем-то, настройка лазерного уровня – процедура, стандартная для большинства моделей.

Начнем с самых простых нивелиров. Обычно у них имеется два или три пузырьковых уровня – по ним и следует настраивать данные приборы. Осуществляется это путем подкручивания винтов.

Впрочем, даже если прибор оснащен функцией самовыравнивания, то это не значит, что он действительно выравнивает себя сам. Это произойдет лишь при крохотном отклонении – не более 10 — 15 градусов. Когда поверхность более неровная, приходится вручную подкручивать винты (как и при работе с простейшим устройством).

Лазерный уровень призменного типа позволяет при работе создать два луча, проецирующих на объект вертикальную и горизонтальную линии. Они могут излучаться одновременно, а также есть возможность выбрать лишь один из них. Кроме того, некоторые модели создают линии отвеса и лазерные точки (зенит, надир). Их тоже можно включать и отключать.

А ротационный лазерный нивелир, кроме вышеперечисленных, имеет еще две настройки. Это величина угла сканирования и скорость вращения луча лазера. При этом проецирует луч он только в одной плоскости, но некоторые модели могут проецировать вертикальную ось.

Профессионалы, давая советы, как работать с лазерным уровнем, рекомендуют при его использовании включать лишь необходимые в данный момент функции. К примеру, когда проверяется, насколько вертикален проем двери, вовсе ни к чему горизонтальная составляющая. Вполне можно оставить только вертикальный луч – так и батарея дольше продержится, и энергии меньше израсходуется.

Дополнительные приспособления, облегчающие работу с нивелиром

Приемник лазерных лучей — увеличиваем дальность лазерного луча

Приемник лазерного излучения может вас очень выручить, если вы работаете на улице. С ним вы увидите отчетливую проекцию луча даже при слепящем солнечном свете. Причем расстояние, на которое «достает» лазер, увеличится вдвое. Только покупайте и лазерный уровень, и приемник одного производителя, а то бывают случаи несовместимости устройств разных марок.

Если ваш нивелир не предназначен для работы с приемником, то и в этом случае можно найти выход из положения. Есть совсем простое устройство – отражательная пластина. Закрепив ее на объекте, можно получить некоторое увеличение дальности луча.

Мишень — попадаем точно в цель

Мишень — нехитрый аксессуар, который имеется в комплекте практически у всех лазерных уровней. Пластиковая пластинка с нарисованными на ней концентрическими кругами выглядит точно так же, как и бумажные мишени для стрельбы, выдаваемые в тире. Ведь цель обе эти мишени преследуют одну – попасть в «яблочко». Ну, а стрелять можно не только пулями, а лучом лазера.

Очень пригодится такая штука, когда расстояние между нивелиром и объектом достаточно большое. Например, нужно сделать отверстие в стене на несколько сантиметров выше, чем в противоположной, при этом расстояние между стенами составляет метров 40-50. Попробуй разгляди на таком расстоянии следы карандаша или маркера! Если же закрепить вместо этого мишень, то прицелиться в нее лучом не составит труда. Даже если стреляющий не отличается особой меткостью.

Есть в комплекте у некоторых нивелиров еще одно приспособление, улучшающее точность лазерного «выстрела». Это своеобразный оптический прицел, находящийся на корпусе прибора. Он называется оптическим визиром, и с его помощью можно легко «достать» цель даже на стометровом расстоянии.

Рейка — чертим идеально ровные линии

Рейка пригодится тогда, когда на поверхности объекта нужно провести несколько параллельных линий, расстояние между которыми одинаковое. А еще с помощью рейки изменяют высоту уровня, закрепленного на штативе. Затем ему можно вернуть первоначальное положение.

Лазерный нивелир на практике: несколько конкретных примеров использования

Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.

Выравниваем поверхность — вертикальная проекция

Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.

Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.

Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.

Применение при отделке кафельной плиткой — крестовая проекция

Включаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.

Построение наклонных плоскостей

Далеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.

В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.

Клеим обои и прочие декоративные элементы

И для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.

Устанавливаем мебель и встраиваем бытовую технику

Неровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.

Монтаж перегородок и планировка помещений

Имея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.

Применение при осуществлении измерений

Непосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.

Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.

Помним о безопасности

Казалось бы, что может быть опасного в такой безобидной вещи. Однако мощность лазерного луча, используемого в данном приборе, достаточно велика . Иначе мы не увидим его днем, при свете солнца. Поэтому помните, что луч не должен попадать в глаза людям или животным. А во время работы всегда надевайте защитные очки – с ними, кстати, и луч лучше видно.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

👆Как выбрать лазерный нивелир (2019) | Лазерные дальномеры, нивелиры | Блог

При любом виде строительных и отделочных работ часто возникает необходимость точно определить вертикаль и горизонталь, построить прямой угол или разметить ровную линию, привязав её к каким-то точкам.

Раньше мастера использовали для этих целей целый арсенал инструментов – уровни, отвесы, правила, красящие нити, и т.д. А сегодня для всего этого можно использовать один универсальный инструмент – лазерный нивелир. С его помощью можно легко «нарисовать» на стене строго вертикальную или горизонтальную опорную линию, спроецировать линию пересечения с любой произвольной плоскостью, определить гладкость пола и потолка, проверить вертикальность стен и дверных проемов.

Соответственно, лазерный нивелир используется:

строителями для соблюдения правильной геометрии стен, потолков, откосов и пр.
отделочниками для ровной укладки стеновых покрытий, выравнивания пола и стен, переноса на стены и потолки элементов дизайна с дизайн-проекта и т.д;
монтажниками инженерных систем для разметки коммуникаций;
монтажниками натяжных, подвесных и гипсокартонных потолков;
приемщиками свежепостроенных и отремонтированных квартир, офисных и прочих помещений.

Такое разнообразие областей применений этого инструмента привело к появлению множества его разновидностей. Для каждой перечисленных областей потребуются приборы с различными наборами характеристик.

Характеристики лазерных нивелиров

По виду лазерные нивелиры подразделяются на точечные, линейные, ротационные и комбинированные – комбинирующие несколько видов в одном корпусе.

Точечный нивелир, как следует из названия, проецирует точку (или несколько точек). Эта точка может отмечать вертикаль или горизонталь относительно места установки нивелира; несколько точек могут отмечать прямой угол с нивелиром на его вершине.

Точечный нивелир можно сравнить с отвесом, который может «висеть» не только по вертикали, но и по горизонтали, и под заданным углом.

Ротационный нивелир «рисует» линию при помощи движущегося луча. Вращающееся зеркало с большой скоростью перемещает луч лазера по окружности, а остающийся от него след сливается для человеческого глаза в сплошную линию. Это позволяет сохранить яркость отметки при увеличении расстояния до нивелира. Такие модели можно применять на открытом воздухе на расстояниях в десятки и даже сотни метров при использовании приемников лазерного сигнала.

Ротационные нивелиры могут использоваться при строительстве и ландшафтных работах.

В линейном нивелире луч лазера проходит через призму, увеличивающую его ширину. В результате на поверхность проецируется не точка, а линия.

В разных моделях угол расхождения луча разный: от 30° у простых лазерных уровней, до 360° у моделей с несколькими лучами или у которых луч проходит сквозь конусную призму.

Линейный нивелир удобно применять для разметки несущих конструкций навесных потолков и стеновых покрытий, для укладки плитки, установки мебели, развешивания картин и пр.

Недостаток линейных нивелиров состоит в том, что из-за прохождения через призму яркость луча снижается. Поскольку мощность лазеров ограничена в целях безопасности, при ярком свете и на большом расстоянии отметка линейного нивелира становится слабо различимой. Особенно это относится к моделям с конусной призмой – в них луч одного лазера распространяется на все 360° и с увеличением расстояния ослабевает очень быстро.

Еще один недостаток моделей с конусной призмой – довольно часто режим автоматического выравнивания в них корректирует только горизонтальный луч, вертикальные (если они есть) остаются невыравненными (т.е. не строго вертикальными).

Зато такие модели с диапазоном нивелирования 360° дешевле ротационных нивелиров и линейных нивелиров с цилиндрическими призмами. Еще один плюс моделей с конусной призмой – горизонтальный луч в них выходит близко к вершине прибора, им можно разметить плоскость очень близко к потолку, что делает их весьма удобными при монтаже подвесных, натяжных и гипсокартонных потолков.

Максимальное расстояние определяет, на каком удалении от прибора отметка лазерного луча еще будет заметна.

Модели с максимальным расстоянием до 10 м пригодны для использования только в небольших помещениях в условиях среднего и слабого освещения. При ярком свете отметка будет различима только, если поднести прибор вплотную к стене.

Значение этого параметра в 10-50 метров позволит использовать нивелир в любых помещениях и на улице в пасмурную погоду и в сумерках.

Для увеличения максимального расстояния используются приемники лучей нивелиров – они позволяют «поймать» лазерный луч на значительном удалении от прибора, даже когда невооруженным взглядом он совершенно неразличим. У некоторых моделей принимающее устройство входит в комплект, для моделей с комплектацией победнее, его придется докупать отдельно при необходимости.

Имейте в виду, что для многих, укомплектованных приемником сигнала, моделей, в руководстве приводится максимальное расстояние именно с использованием принимающего устройства. Без него максимальное расстояние меньше в 3-10 раз.

Для использования на улице в солнечную погоду подходят только ротационные и точечные нивелиры с классом лазера 2 (максимальная мощность лазера, допущенная для использования в бытовой технике) и максимальным расстоянием (без использования приемника) 100 м и более. Но даже у таких моделей на ярком солнечном свету отметка «потеряется» уже на 10-15 метрах.

Немного улучшить ситуацию на открытом воздухе может использование лазера зеленого цвета – с длиной волны 535-550 нм. Человеческий глаз лучше видит зеленый цвет. Однако нивелиры с лазером красного цвета (635-650 нм) более распространены, так как зеленый цвет чаще встречается в окружающем пространстве, а на зеленом фоне зеленая точка различима хуже, чем красная.

Количество лучей (отдельных лазерных светодиодов) определяет функционал нивелира и влияет на яркость линий и отметок. Каждый отдельный луч может быть использован для построения одной линии или одной точки. Обычно один луч в приборе, используется для создания точки или горизонтальной линии, два луча – для создания одной горизонтальной и одной вертикальной линии (2D), три луча – для создания двух вертикальных и одной горизонтальной линии (3D).

В то же время, для построения одной линии могут использоваться два и более луча. Так, круговая 360° линия на линейном нивелире может быть построена одним лучом, прошедшим сквозь конусную призму – а может быть построена четырьмя лучами, расходящимися с углом 90°. Во втором случае точность прибора и яркость лучей будут намного выше, но и стоить он будет дороже.

Система автоматического выравнивания крайне важна, если от разметки требуется не только геометрическая «правильность», но и точное выдерживание горизонталей и вертикалей. Автоматическое выравнивание позволяет скорректировать луч (обычно в пределах 3-5°), если прибор установлен не на горизонтальном основании. На случай, если автоматика не может выровнять луч, в некоторых моделях предусмотрен звуковой сигнал отклонений. Это позволит гарантированно избежать отклонений, но при частом использовании прибора может раздражать – лучше, если эта функция будет отключаемой. Как и само автовыравнивание – бывают ситуации, когда линии должны проходить под небольшим углом к горизонту (например, при заливке наклонных полов, с которых вода должна стекать в определенном направлении).

Наличие точек отвеса позволяет использовать нивелир для контроля вертикали. Точка надир расположена вертикально под прибором, точка зенит – над ним.

Однако следует иметь в виду, что корректно указывать вертикаль эти точки будут, только если у прибора есть функция автовыравнивания, либо если он выровнен вручную или стоит на строго горизонтальной поверхности. Иначе вместо вертикального луча прибор будет испускать луч, направленный перпендикулярно полу (который может быть вовсе не строго горизонтален).

Некоторые простые модели можно подвешивать на небольшом отрезке шнура, образуя некий гибрид лазерного и простого отвеса – в этом случае луч будет строго вертикален, но пользоваться такими нивелирами ненамного удобнее, чем обычным отвесом.

Точность – пожалуй, важнейший параметр нивелира. Она измеряется в мм/м и определяет, на сколько миллиметров допускается отклонение луча на каждый метр удаления от прибора.

Бытовые приборы имеют точность от 0,5 до 1 мм/м. Поскольку расстояния для этих приборов редко превышают 10 м, максимальное отклонение луча у них может быть от 5 мм до 1 см – вполне приемлемо для бытовых условий.

Полупрофессиональные приборы работают на больших расстояниях, и точность им требуется выше – от 0,3 до 0,5 мм/м.

Самые высокие требования по точности предъявляются к профессиональным приборам – на расстояниях в сотни метров даже нивелир с точностью 0,1 мм/м может дать несколько сантиметров отклонения. Точность профессиональных моделей составляет от 0,05 до 0,3 мм.

Для моделей с типом электропитания от батарей или аккумуляторов учитывайте продолжительность непрерывной работы – у разных моделей она может составлять от 1,5 до 150 часов. Если время непрерывной работы у выбранной модели маловато, обратите внимание на возможность отключения «ненужных» лучей – это экономит заряд батареи и облегчает работу (лишние лучи не слепят глаза).

Варианты выбора лазерных нивелиров

Лазерные нивелиры начального уровня могут запросто заменить длинный неудобный «пузырьковый» уровень.

2D-нивелир значительно облегчит все работы, связанные с точной укладкой покрытий, труб, каналов и монтажных конструкций.

3D-нивелир позволит добиться идеального соответствия углов, элементов интерьера и отделки в помещениях сложной формы.

Нивелир с максимальной дальностью 10-50 метров будет незаменимым помощником при выполнении множества отделочных работ.

Лазерный нивелир с максимальным расстоянием от 100 метров может использоваться строителями для всех этапов работ – от выравнивания строительной площадки и подготовки фундамента, до возведения стен и укладки кровли.

Лазерные уровни. Виды и устройство. Применение и как выбрать

При строительстве дома всегда требуются измерительные инструменты и приборы для определения вертикали и горизонтали. Домашние мастера часто натягивают шнуры, устанавливают самодельные отвесы в виде нити с гайкой. Таких самодельных уровней для строительства дома, крыши или стен существует большое количество. Наиболее современными устройствами для выполнения разметки на потолках и стенах являются лазерные уровни. Они способны точно определить необходимые размеры, прямые углы для правильного измерения угла наклона.

Лазерный уровень является устройством, действующим на основе лазерных диодов, испускающих мощный световой луч, называемый лазером. В первое время после изобретения лазера, он использовался в оборонной промышленности, а затем в других отраслях и в строительстве.

Устройство и принцип работы

Разновидности лазерных строительных уровней отличаются большим разнообразием, однако основные элементы у них одни и те же, и действуют по одному принципу.

Устройство лазерного уровня состоит из:

Лазерный диод.
Система оптики.
Механизм установки и самовыравнивания.
Источник тока.
Органы управления.
Корпус.

В качестве источника света в лазерных уровнях используются мощные лазерные диоды. Они излучают монохроматический плотный поток света одной длины волны. В современных лазерных уровнях применяют два вида светодиодов: с красным и зеленым цветами световых лучей. Зеленый луч лучше воспринимается глазом человека. Зеленые линии хорошо видны на улице даже при солнечной погоде. Но уровень с зеленым лучом стоит дороже, так как ее устройство сложнее.

Система оптики нужна для фокусирования луча и определения ему необходимого направления и формы. Она состоит из набора разных линз и призм. Оптическая система бывает стационарной или с вращающейся головкой. Качество оптической системы влияет на точность работы уровня и качество создаваемых линий и точек.

Устройства установки зависят от вида уровня. Наиболее простые варианты уровней состоят из обычного пузырькового уровня, в который вмонтирована система оптики с излучателем. Такой уровень требует точной установки на штативе, и регулировки горизонтали настроечными винтами. После этого приступают к работе.

Наиболее удобными считаются лазерные уровни, оснащенные устройством самовыравнивания. Перед работой они также настраиваются на штативе или поверхности, и регулируются винтами. Отличием является то, что не требуется точная установка. При небольшом отклонении до 5 градусов специальный гироскопический или маятниковый механизм автоматически выполнит подстройку. В результате система оптики встанет в нужное положение.

В течение работы выравнивающая система контролирует положение уровня и корректирует небольшие отклонения. Если эти отклонения больше порога саморегулирования, то автоматически подается визуальный или звуковой сигнал, для корректировки мастером положения корпуса уровня. Современные строительные уровни оснащаются такой системой.

Лазерные уровни получают

питание от простых батареек или аккумуляторов, обеспечивающих их работу длительное время. В комплект уровня входит адаптер сетевого питания для зарядки аккумуляторов.

Органы управления имеют простую конструкцию, и выполнены на панели с кнопками и индикаторами, подающими сигнал о работе прибора или заряде аккумуляторов. Профессиональные модели уровней имеют в комплекте пульты удаленного управления, что удобно при работе одним человеком на большой строительной площадке.

Существуют лазерные уровни, оснащенные функцией измерения расстояний, ее называют «электронной рулеткой». Такие уровни оборудованы цифровым дисплеем с выводом результатов измерений с большой точностью.

Современные лазерные уровни выполнены в защитном корпусе из прочного пластика с резиновыми демпферами, для предохранения от случайных повреждений.

Классификация лазерных уровней

Все строительные уровни, действующие с помощью лазерного луча, делятся на виды:

Точечные.
Линейные.
Ротационные.

Точечные уровни

Такие строительные уровни имеют наиболее простое устройство. Оптическая система выдает тонкие прямые лучи, проецирующиеся на плоскости в точки.

Световой поток у точечной модели максимальный, он обеспечивает большую дальность, так как нет сложной системы оптических призм. Число образованных лучей в разных исполнениях прибора может отличаться. В простых уровнях, называемых лазерными отвесами, образуется три луча, направленных вперед, горизонтально и вертикально, что создает определенное удобство при разметке каркасов зданий.

В более совершенных конструкциях приборов лучей может быть больше, что создает дополнительные удобства в работе. Точечные уровни особенно удобны при разметке больших площадей, когда необходимо отметить одну горизонтальную линию на большом расстоянии.

Линейные лазерные уровни

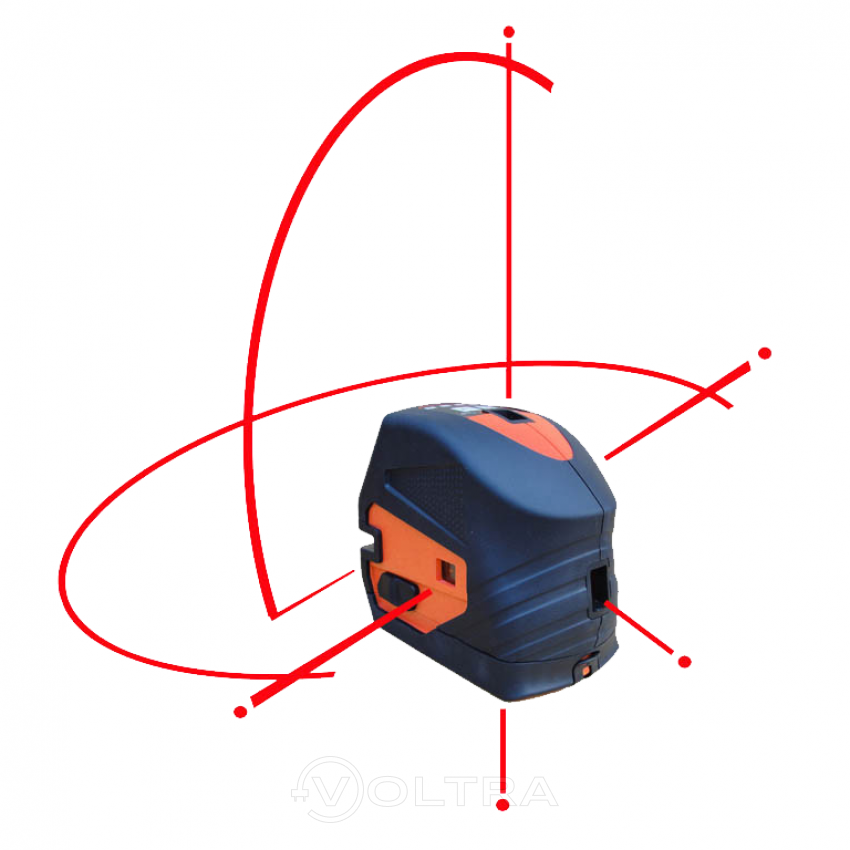

Такие уровни могут называть кросс-лайнерами. Световой луч от лазерного диода проходит через систему призм и рассеивается. В результате получается узкий плоский поток света, проецируемый на плоскость в виде линий. У многих приборов есть функция одновременной передачи плоскости света в горизонтальной и вертикальной плоскостях. Поэтому на поверхности изображается две линии: горизонтальная и вертикальная с четким пересечением.

Такие уровни наиболее удобны при отделочных работах и разметке, так как мастер может непрерывно проверять расположение отделочных материалов (например, плитки). Устройство линейных уровней чаще всего состоит из нескольких призм и светодиодов, поэтому их называют мультипризменными. Число образованных плоскостей бывает различным, разметка может выполняться одновременно на нескольких стенах.

Важным параметром таких уровней является угол сектора. В нем проецируется плоскость. Размер такого угла чаще всего не меньше 120 градусов, хотя существуют новые модели с углом сектора 160 градусов и больше. Наиболее сложные и точные уровни могут полностью замыкать проекции всех плоскостей, и работают на 360 градусов.

Недостатки линейных уровней

Применение оптических призм и рассеивание светового потока значительно уменьшает его силу. На большом удалении, или в солнечный день проекции можно не заметить, для этого необходимо применять дополнительные аксессуары.

Однако, линейные уровни очень удобны в работе, они стали популярными у любителей и профессионалов по отделке помещений.

Ротационные уровни

При разметке на больших строительных площадках для образования общего горизонта лучшим выбором стали ротационные лазерные уровни.

В отсутствии системы призм можно получить яркий луч лазера. Изображение плоскости получается вращением излучающей головки вокруг вертикальной оси. Такие устройства являются профессиональными. Дальность луча лазера у них достигает нескольких сотен метров. На большой площадке можно создать общий горизонт. Этим обеспечивается одновременная работа разных бригад строителей.

Многие совершенные лазерные уровни могут создать сразу вертикальную и горизонтальную плоскости, так как их устройство состоит из двух ротационных головок. Обороты вращения головки можно настраивать. Ротационные уровни являются наиболее дорогостоящими моделями, поэтому они не получили большой популярности среди строителей.

Критерии выбора

При покупке лазерного уровня необходимо определиться, для чего он будет использоваться. Такие устройства имеют немалую стоимость, особенно оснащенные множеством функций. Чтобы не приобретать прибор с невостребованными функциями, рекомендуется руководствоваться некоторыми критериями.

Дальность действия

Этот параметр может достигать нескольких десятков или сотен метров. Это влияет на расход энергии аккумуляторов. Для домашних работ не понадобится уровень с большой дальностью работы. Для масштабных работ необходимо приобрести прибор с более мощным лучом лазера.

Дальность луча измеряют в метрах. Иногда дальность работы уровня указывается диаметром или радиусом. Поэтому стоит обратить на это внимание.

Тип лазера

Оптимальным вариантом будет зеленый цвет луча, более близкий к восприятию глазом. Уровни с красным лучом более дешевые, но при ярком свете луч будет плохо виден. Можно приобрести специальные очки для лучшей видимости лазерных лучей.

Точность прибора

Более точные лазерные уровни имеют выше стоимость. Погрешность работы указывают в миллиметрах на метр длины луча. Профессиональные приборы имеют отклонения около 1 мм на длину луча 10 метров. Для средних моделей этот параметр может достигать 3 мм.

Наличие монтажных устройств и системы самовыравнивания

Тренога и штатив являются наиболее распространенными приспособлениями для установки лазерных уровней. Они могут приобретаться отдельно, либо входить в комплект прибора. При покупке стоит обратить внимание на размер резьбы для соединения с прибором.

Удобным является наличие разнообразных креплений и приспособлений для установки, входящих в комплект.

Наличие системы самовыравнивания является оптимальным выбором. Это повышает стоимость прибора, но также повышает удобство в работе, исключая ошибки при установке.

Число лучей

В этом случае покупатель должен решить, для выполнения какой задачи приобретается уровень. Если финансы не ограничены, то лучше приобрести более функциональный прибор.

При покупке мультипризменного прибора наилучшим выбором будет с возможностью отдельного включения каждой линии, часто лишние лучи только мешают работе и вызывают путаницу.

Комплектация

Этот критерий также важен при покупке прибора, так как наличие различных принадлежностей никогда не помешает, хотя стоимость покупки при этом возрастает.

В комплект прибора могут входить следующие предметы и приспособления:

Сумка или кейс для хранения и переноски.
Очки со светофильтрами.
Мишени для отметки точек.
Геодезическая рейка.
Пульт управления.
Лазерный приемник.
Штатив (телескопический или разборный) с угломерным лимбом.
Кронштейны и приспособления для установки.
Зарядное устройство.

что это, принцип действия устройства, как им пользоваться, критерии выбора нивелира, рейтинг лучших производителей

Производство строительных или ремонтных работ, отделка помещений, установка натяжных потолков, заливка стяжки пола — это далеко не полный перечень возможного применения лазерного уровня. Устройство, позволяющее мгновенно получить отображение вертикальной или горизонтальной прямой линии или плоскости с помощью одного или нескольких световых лучей, оказывает большую помощь при выполнении разметочных работ.

Наибольшую необходимость в нём испытывают специалисты, занимающиеся ремонтно-отделочными работами, но и для домашнего мастера такой прибор полезен и способен значительно облегчить работу, повысить её качество, сократить время выполнения. Стоимость лазерного уровня довольно велика, поэтому для правильного выбора подходящей модели необходимо иметь чёткое представление об устройстве и технических характеристиках приборов.

Что такое лазерный уровень

Лазерный уровень или нивелир — прибор, выполняющий построение световых линий на вертикальных или горизонтальных плоскостях помещения. Назначение устройства — ускорение и обеспечение высокой точности разметки стен, пола или потолка жилых или общественных помещений. Традиционные методы выполнения разметочных работ требуют немалого времени. Используются отвесы и пузырьковые строительные уровни, способные обеспечить достаточную точность измерений, но допускающие высокую погрешность, неустойчивость показаний. Особенно это проявляется в крупных помещениях с неровными плоскостями, где очень сложно нанести ровную линию традиционными способами. Приходится натягивать шнуры, неоднократно проверяя их положение, следить за их состоянием, тогда как лазерный нивелир надо только включить. Для этих операций требуется помощник, а с лазерным уровнем прекрасно управляется один человек.

Точность и скорость разметки многократно увеличивают производительность работ, обеспечивают высокое качество выполнения отделки или установки оборудования

Работа прибора основана на использовании одного, двух или трёх лазерных лучей и системы развёртки или фокусировки, в зависимости от типа конструкции. Луч света, испускаемый лазером, проходит через определённую систему фокусировки и показывает точку, прямую полосу или плоскость (одну, две или три), позволяя быстро и точно нанести на поверхность нужные отметки или начинать работы прямо по видимым линиям. Прибор устанавливается на ровную плотную площадку или на собственный штатив, обеспечивающий устойчивость и неподвижность устройства.

Виды устройств

Существует три основные группы лазерных уровней, отличающихся друг от друга назначением, сложностью конструкции и количеством лучей.

Точечный (построитель осей)

Прибор способен проецировать точку, не образуя прямую линию. Для нанесения горизонтальной разметки необходимо последовательно отметить две точки на разных концах стены и провести между ними линию или натянуть шнур.

Точка имеет максимальную отчетливость на плоскости, поэтому радиус действия у построителей осей заметно больше, чем у других видов

Приходится совершать некоторые дополнительные действия, что несколько усложняет замеры, но точность и возможность определения расстояния с помощью лазерного дальномера, а также наличие до пяти лучей (в наиболее продвинутых моделях) увеличивает точность работ.

Кросслайнер (построитель линий)

Этот вид нивелиров позволяет построить на плоскости световую линию. Луч пропускается сквозь призму, развёртывающую его на 120°, благодаря чему на поверхности появляется прямая тонкая полоса.

Работать с кросслайнером удобно, когда плоскости неровные, имеют сложный рельеф или множество элементов, делающих традиционные способы разметки невозможными

Отдельные модели таких приборов позволяют одновременно получить горизонтальную и вертикальную основные линии, и до 5 дополнительных. Возможности нивелира позволяют не наносить на стену или пол никакой разметки, а работать непосредственно по проецируемым световым осям.

Ротационный построитель плоскостей

В этом случае появляется возможность получить одну или несколько плоскостей (обычно, одна горизонтальная и две вертикальных).

Ротационный нивелир незаменим при выравнивании пола, заливке стяжки, установке натяжного потолка и прочих работах с плоскостями, требующих точности и высокого качества

Луч света вращается вокруг своей оси, проецируя вокруг источника сплошную световую полосу, строящую плоскость. Это позволяет определять степень уклона пола или потолка, контролировать вертикаль стен или перегородок.

Технические характеристики нивелиров

Существует большое количество моделей лазерных нивелиров всех типов. Они обладают определёнными техническими характеристиками, позволяющими получить общее представление о возможностях каждого прибора.

Основные показатели:

дальность измерения. Параметр, определяющий расстояние, на котором можно различить луч прибора. Он зависит от мощности источника света. Отдельные образцы имеют дальность до 300 м, но большинство нивелиров работают на 20 м. Чем выше дальность, тем больше возможностей у приборов, особенно при работе на улице в условиях яркого освещения;
количество лучей и их цвет. Большинство современных моделей лазерных уровней имеют 5 лучей, но возможны разные варианты. Чем больше лучей, тем выше возможности устройства, позволяющего проецировать проёмы, оси установки дверных, оконных блоков или оборудования. Приборы имеют возможность отключения лучей, ненужных на данный момент. Цвет луча определяет его чёткость и возможность использования в условиях яркого освещения (на улице). Существуют устройства с красным или зелёным лучами. Красный считается менее ярким и отчётливым, зелёный — позволяет работать на улице. Для усиления видимости используются специальные очки, отсекающие отдельные частоты световой волны и позволяющие хорошо различать линии от нивелиров;
тип выравнивания и возможность его отключения. Определяет методику установки горизонтали или вертикали. Существуют устройства с ручным, маятниковым и электронным типом установки. Наиболее удобный вариант — автоматическое выравнивание (горизонтирование) плоскости, избавляющее владельца от необходимости производить установку вручную. Допустимая погрешность достигает 5%, на некоторых устройствах она ещё меньше. Если отклонение прибора от горизонтали превышает 5%, подаётся звуковой сигнал, предупреждающий о сбое установки. В таких случаях приходится действовать вручную. Ценится также возможность отключения автоматической установки, необходимая при работе на уклонах. В таких условиях прибор не сможет самостоятельно обеспечить горизонталь и будет непрерывно сигналить о нарушении положения, поэтому настройку отключают и выводят положение вручную.
Выбирая прибор, следует учитывать специфику предстоящих работ, чтобы имелась возможность получить оптимальный результат
точность и погрешность измерения. Лазерные уровни имеют три уровня точности, соответствующие бытовым, полупрофессиональным и профессиональным приборам. Степень допустимого отклонения от истинного значения уменьшается с возрастанием класса прибора. Бытовые устройства имеют погрешность 5–8 мм на 10 м, полупрофессиональные — 3–5 мм на 10 м, профессиональные обеспечивают точность от 0,5 до 3 мм на 10 м;
Тип питания. Используется два варианта питания приборов — аккумуляторные и на батарейках. Первые используют заряжающиеся аккумуляторы как на мобильных телефонах. Они стоят дороже, время работы до подзарядки составляет около 20 часов, но количество циклов зарядки велико. Приборы на батарейках дешевле, один комплект обеспечивает около 60 часов непрерывной работы, но после этого придётся покупать новый набор;
Габариты и вес. Размеры лазерных уровней относительно невелики, отдельные устройства значительно отличаются от других образцов. Причины такого отличия кроются в конструкции, возможностях и типе корпуса. Наиболее удачными считаются небольшие и лёгкие приборы, поскольку их приходится перевозить вместе с большим количеством других инструментов и приспособлений. Для домашнего пользования, когда нет необходимости постоянно возить лазерный уровень с одного места на другое, подойдёт и более массивный прибор, хотя бытовые образцы не отличаются большими габаритами;
класс защиты корпуса. Условия использования прибора могут быть разными — высокая запылённость, при работе на открытой площадке возможны осадки, механические повреждения. Материалом корпуса обычно служат ударопрочные виды пластмасс. Нередко случаются падения с опорных площадок, что создаёт угрозу целостности устройства. Стандартный уровень защиты корпуса обозначается маркировкой IP54 и обеспечивает безопасность при падении, исключает проникновение пыли или влаги, предохраняет от прочих воздействий. Для внутренних работ достаточно белее низкого уровня защиты — IP20 или близкого к этому.

Дополнительные характеристики:

тип крепления. Нивелир устанавливается на горизонтальную плоскость. Дополнительными опорными конструкциями могут служить штатив, магнитная подставка, некоторые модели имеют на корпусе специально прикреплённые магниты, позволяющие фиксировать устройство на любом стальном элементе площадки. Самым простым способом навески является отверстие в корпусе, позволяющее одевать прибор на гвоздик в стене;
наличие противоударной защиты. Для исключения возможности разрушения устройства внутри корпуса устанавливаются эластичные демпферные прокладки, смягчающие ударные нагрузки;
возможность самостоятельной наладки. Условия использования лазерных уровней достаточно сложны, иногда настройка прибора сбивается и требует повторной юстировки. Некоторые образцы имеют возможность автоматического регулирования, надо лишь включить режим отладки. Это существенно экономит время и не отвлекает работника;
резьба крепления. Этот параметр важен при покупке штатива, так как резьба на нём должна соответствовать размеру гнезда прибора. Если эти величины не совпадают, необходимо приобрести переходник с одного вида резьбы на другой. При покупке важно знать параметры резьбы на имеющемся устройстве.

Для увеличения дальности нивелира используются специальные устройства — приёмники луча. Они позволяют повысить рабочее расстояние вдвое и обеспечивают отчётливую видимость проекции на поверхностях.

Как пользоваться прибором

Рассмотрим основные правила использования лазерных уровней, отличающиеся для разных видов устройств.

Точечный нивелир

Перед началом работы производится установка прибора на ровную горизонтальную площадку. Если имеется возможность автоматической настройки положения, включается режим отладки и производится настройка горизонтали. При отсутствии этой функции используется обычный пузырьковый уровень. На поверхности отмечаются точки, которые либо являются центрами будущих отверстий, либо определяют прямые линии для последующих работ.

Кросслайнер

Производится установка и выравнивание прибора по горизонтали. На вертикальные или горизонтальные поверхности проецируются линии, определяющие уровень установки различных элементов, оси укладки кафельной плитки и т. д. При необходимости используются две перпендикулярные линии, или одна горизонтальная и две вертикальных, определяющие габариты проёма или иного элемента.

Ротационный

Ротационные модели используются при установке плоскостей — натяжных потолков, стяжки пола, при наклейке обоев и прочих работах, требующих образования ровной горизонтальной плоскости. Прибор устанавливается на ровную площадку с нужной высотой, при необходимости он может быть подвешен на потолке. Устанавливается высота ротационной плоскости, совмещается со световой линией прибора, после чего производится разметка стен или непосредственные работы.

Техника работы лазерного уровня наиболее подробно описана в руководстве пользователя, прилагающемся к прибору. В нём отражены все тонкости, специфические приёмы работы, требования техники безопасности. В частности, необходимо избегать попадания луча в глаза, поскольку имеется серьёзная опасность получить ожог сетчатки или повредить хрусталик.

Видео: обзор лазерных нивелиров

Видео: как применять лазерный уровень

Рейтинг популярных моделей

Рассмотрим наиболее популярные модели лазерных нивелиров и их основные характеристики. Для удобства сравнения все параметры объединены в таблице.

Таблица: сравнение характеристик моделей лазерных уровней

Марка прибора	Точность, мм	Дальность действия, м	Количество лучей	Угол самовыравнивания	Цвет луча	Цена, руб
Condtrol QB	0,5	10	2	4^o	красный	2 290
Bosch GLL 2–10 Professional	0,3	10	2	5^o	красный	5 719
Bosch PLL 360 Set	0,4	20	2	4^o	красный	9 828
Bosch PLL 360	0,4	20	2	4^o	красный	9 600
ADA instruments TOPLINER 3×360	0,2	20	3	4,5^o	красный	14 390
Bosch GCL 2–15 Professional + RM 1	0,3	15	2	4^o	красный	7 520
ADA instruments CUBE Professional	0,2	20	2	3^o	красный	3 590
ADA instruments CUBE MINI Basic Edition	0,2	20	2	3^o	красный	2 490
ADA instruments CUBE 360 Basic Edition	0,3	20	2	4^o	красный	6 240
Bosch GLL 3–80 Professional	0,2	15	3	4^o	красный	21 630
ADA instruments 2D Basic Level	0,3	20	2	3^o	красный	4 990

Данные из этой таблицы взяты из Яндекс. Маркет, использована подборка по уровню рейтинга. Сюда входят наиболее привлекательные для покупателей устройства по общему сочетанию параметров, отсюда и некоторое однообразие производителей.

Использование лазерного уровня позволяет выполнять сложные разметочные работы с высокой степенью точности, без привлечения помощников и в короткие сроки. Существует большой выбор типов и моделей лазерных нивелиров, позволяющий подобрать наиболее подходящее устройство по доступной цене. Выбирая прибор, следует учитывать специфику предстоящих работ, отчётливо представлять себе необходимый уровень точности, возможности аппарата, чтобы получить оптимальный вариант.

Оцените статью:

Поделитесь с друзьями!

Уровень лазерный ADA Phantom 2D А00216

Уровень лазерный ADA Phantom 2D строит длинные, хорошо видимые горизонтальную и вертикальную линии, находящиеся точно под прямым углом по отношению друг к другу, образуя «лазерный крест».

Широкая развертка лазерных лучей. Лазерный уровень ADA Phantom 2D дает максимальную развертку лазерных лучей для приборов такого класса. Вертикальная линия отображается даже «над головой», а при установке на пол начинается в 7-8 см от основания лазерного уровня.

Удобная разметка для выравнивания полов. Лазерный уровень ADA Phantom 2D строит горизонтальную лазерную плоскость на высоте всего 3,5 см от основания прибора. Маяки для выравнивания можно установить без применения дополнительного инструмента.

Высокая точность. Точность лазерного уровня ADA Phantom 2D всего ± 2 мм на 10 метров при максимально допустимой для этого типа лазерных нивелиров погрешности 3 миллиметра на 10 метров, что соответствует общестроительным требованиям.

Управление отображением лазерных плоскостей. Для удобства работы и экономии заряда батарей можно работать только с горизонтальной или вертикальной линией. Отключение сигнализации компенсатора дает возможность для разметки наклонных линий. Например, при строительстве лестниц.

Функция работы с приемником — это особенно важно при работе на улице, или при очень ярком освещении. На большом расстоянии от нивелира, до 70 метров, Вы можете не увидеть лазерный луч. Для работы с приемником лазерного луча построитель плоскостей имеет режим работы с приемником.

Настенное крепление. Металлическое уголковое крепление с магнитами и резьбой 5/8″ позволит закрепить лазерный уровень на любой поверхности.

Удобный корпус. Корпус лазерного уровня выполнен из прочного пластика. Форма удобная для хвата руки. Широкое основание не позволит прибору упасть на бок.

Широкая сфера применения. Сферы применения лазерного уровня ADA Phantom 2D: все работы в области выравнивания, установка мебели, укладка керамической плитки, оклейка стен обоями, монтаж оборудования. Качественный инструмент для частного ремонта с широкими возможностями.

Как пользоваться лазерным уровнем — Лайфхакер

Что такое лазерный уровень

Один из вариантов компактного построителя. Фото: kalinovsky / Depositphotos

Лазерный уровень — полезный для ремонта и отделки прибор. Он представляет собой заключённый в корпус лазерный излучатель на маятниковом подвесе. Система автоматически выравнивается за счёт гравитации и проецирует идеально ровные лучи, которые значительно упрощают разметку линий и плоскостей при выполнении огромного количества работ.

Подобные устройства бывают трёх типов: точечные, линейные и ротационные. Первые являются наиболее простыми и не очень удобны в использовании, поскольку проецируют на поверхности всего лишь точку. Вторые выдают горизонтальные и вертикальные линии. Они популярны и доступны по цене. Ротационные построители относятся к профессиональным и более дорогим устройствам, зато умеют проецировать сразу несколько плоскостей на все 360º.

Зачем нужен лазерный уровень

Как понятно из названия, основная функция построителя плоскостей — создание этих самых плоскостей и линий на различных поверхностях. Они служат для точной разметки горизонта и вертикали на полу, стенах и потолке, а также переноса высотных отметок.

Раньше для этих целей использовались пузырьковые уровни, отвесы, гидроуровни. Разметка требовала от исполнителя определённых навыков и занимала много времени. Сейчас благодаря лазерным уровням с подобной работой легко справится даже непрофессионал.

Как работает лазерный уровень

В зависимости от модели и типа прибора управление может отличаться, но в целом оно сводится к следующему принципу. Для начала нужно снять механическую блокировку подвеса, которая используется для предохранения от повреждений во время транспортировки. Часто этот переключатель совмещён с функцией включения, и при снятии блокировки прибор автоматически запускается.

При установке на относительно ровной поверхности маятник самостоятельно откалибруется. Если наклон превышает диапазон автоматического выравнивания — раздастся звуковой сигнал. В этом случае придётся отрегулировать положение устройства с помощью вращающихся ножек, ориентируясь на показания встроенного в корпус пузырькового уровня.

Одной из кнопок включается проекция горизонтальной линии, второй — вертикальной. Повторные нажатия меняют количество линий, а также полностью отключают их для экономии заряда батареек или встроенного аккумулятора.

Для проецирования наклонных линий есть специальный режим, который включается отдельной кнопкой. В нём калибровка маятника блокируется, и уровень перестаёт пищать при наклоне.

Для позиционирования по вертикали лазерный уровень крепится к штативу, штанге или просто устанавливается на любую опору на нужной высоте. Для перемещения в горизонтальной плоскости прибор вращается вокруг своей оси вручную или с помощью винтов точной подстройки.

Как пользоваться лазерным уровнем

С помощью этого инструмента можно выполнять различные ремонтные работы.

Установка маяков на стены

При выравнивании стен штукатуркой не обойтись без установки маяков. С помощью лазерного уровня эта процедура выполняется очень просто.

Включите прибор в режиме проекции вертикальных линий. С помощью прави́ла карандашом сделайте на стене отметки мест под маяки с нужным шагом — обычно на 20 см короче длины прави́ла, которым будете стягивать смесь.
Переключитесь в режим вертикальной плоскости (замкнутый контур на полу, стенах и потолке) и подвиньте лазер к выравниваемой поверхности.
Приложите прави́ло к стене и сделайте на нём отметку толщины слоя штукатурки с учётом высоты маяка.
Поочерёдно закрепите маяки, вдавливая их в смесь прави́лом до полного совпадения меток.

Установка маяков на пол

Действительно ровную стяжку можно залить только по маякам, а проще и быстрее всего найти наивысшую точку и выставить их именно по лазерному уровню.

Разместите уровень на произвольной высоте (например, 1 м) для удобства отсчёта. Включите проецирование горизонтальной линии.
Рулеткой измерьте расстояние от чернового пола до луча в разных частях помещения, чтобы определить самую высокую точку.
Учтите толщину подсыпки, утеплителя, чистового покрытия и подсчитайте, на каком расстоянии от луча будет находиться верх стяжки.
Установите и закрепите маяки, выровняв их так, чтобы они находились строго на одной высоте от линии лазера.

Разметка перегородки

Без лазерного уровня разметка каркаса межкомнатных перегородок не такая уж простая задача: для неё нужен целых ворох инструмента и опыт обращения с ним. С построителем плоскостей же эта работа становится гораздо легче и приятнее.

Включите режим проекции вертикальной плоскости и расположите уровень так, чтобы линия оказалась в том месте, где должна быть перегородка. Сделайте карандашом или отбивочным шнуром пометки на полу, стенах и потолке. Закрепите по ним направляющие.

Для формирования углов переключите прибор в режим проекции двух перпендикулярных вертикальных плоскостей и совместите один из лучей с отмеченной ранее линией. Повторите процедуру для обозначения других примыкающих стен.

Разметка направляющих подвесного потолка

Направляющие для подвесных или натяжных потолков разметить ещё проще, чем для перегородки. Единственное, с чем придётся повозиться, — это кронштейн для уровня.

С разметкой всё понятно: достаточно включить проекцию горизонтальной плоскости. Сложность заключается в том, чтобы зафиксировать прибор на нужной высоте. Если под рукой есть распорная штанга, то это не проблема. Если же её нет — соорудите небольшую площадку из профиля или куска фанеры, прикрепите к ней уровень и установите конструкцию на необходимой высоте на стене или потолке.

Укладка напольной плитки

От правильности укладки первого ряда плитки зависит результат всей работы, поэтому важно очень ответственно подойти к этому. Благо с лазерным уровнем это легко.

Переключите прибор в режим проекции двух перпендикулярных плоскостей и уложите первую плитку, выровняв её по перекрестью лучей. Продолжайте укладку остальных плиток ряда, выставляя их по линии луча. Для контроля последующих рядов можно использовать этот же способ.

Укладка настенной плитки

С облицовкой стен кафелем дела обстоят точно так же. При этом уложить первый ряд плитки ещё проще, поскольку достаточно одной горизонтальной линии.

Включите проекцию горизонтального луча и установите прибор на необходимой высоте. Закрепите по отметке профиль в качестве направляющей или сразу укладывайте плитку, ориентируясь на проецируемую лазером линию.

Поклейка обоев

Для ровной поклейки обоев нужна чёткая вертикальная линия на стене. Её легко разметить по отвесу, а ещё проще сделать это с помощью лазерного уровня.

Переключите прибор в режим вертикальной линии и прочертите на стене метку карандашом по прави́лу. Можно не делать этого и клеить первую полосу обоев, сразу выравнивая один из её краёв по лучу лазера.

Монтаж проводки

Вырезать штробы для укладки кабелей в стену намного удобнее не на глазок, а по чётко размеченным с помощью лазера линиям: так и быстрее, и меньше риск в будущем повредить ушедший в сторону провод.

Для разметки включите построитель плоскостей в режим проекции горизонтальных и вертикальных линий, а затем передвиньте перекрестье к нужным местам.

Укладка канализационных труб

Для правильной работы канализации трубы должны располагаться под строго определённым углом — отклонение ни в большую, ни в меньшую сторону не допускается. Выставлять перепад вручную утомительно и неудобно, но лазер — совсем другое дело.

Кадр @Digur / YouTube

Включите прибор в режим проекции горизонтальной линии и заблокируйте автоматическую калибровку маятника. Наклоните лазерный уровень под заданным углом и нарисуйте линию или сразу выставляйте трубу по лучу.

Подвешивание картин, полок

Повесить ровно одну рамку не так уж сложно, а вот композицию из нескольких — задача не из лёгких. С полочками та же история. Однако при наличии построителя плоскостей это не проблема.

Переключите прибор в режим отображения горизонтальной линии и закрепите картины или полки на стене, выровняв их по лучу. При необходимости включите проекцию вертикальной линии, чтобы выровнять второй и последующие ряды.

типов лазерных уровней | Выберите правильный лазер

КАК ВЫБРАТЬ ПОДХОДЯЩИЙ ЛАЗЕР ДЛЯ ВАШЕЙ РАБОТЫ

Выбрать подходящий лазер может быть сложно. С таким широким ассортиментом, как узнать, какой из них выбрать для своей работы? В этой статье мы подробно рассмотрим каждый тип лазера и наиболее часто используемые приложения. Мы также опишем несколько ключевых продуктов, предлагаемых DEWALT для каждой категории.

ЛАЗЕРЫ:

Начнем с самого распространенного лазера на стройплощадке — линейного лазера.Линейный лазер проецирует точную горизонтальную или вертикальную светящуюся линию на поверхность, на которую направлен лазер. Используйте линейные лазеры в помещении при установке мебели, плитки, подвесного потолка или для основного выравнивания. Их также можно использовать на открытом воздухе при обрамлении или установке террасы.

Существует два типа проекций: прямая и 360-градусная. Прямая проекция делает именно то, на что похоже: она проецирует линию прямо на поверхность, на которую направлен лазер.Точно так же проекция 360 будет проецировать линию на 360 градусов, окружающую лазер. Например, при использовании линейного лазера в комнате прямая проекция предоставит вам линию на одной стене, тогда как 360 будет проецировать эту линию на все четыре стены комнаты.

Линейные лазеры предлагаются с красным или зеленым лучом. Зеленый луч легче увидеть человеческим глазом, потому что длина волны зеленого цвета больше, чем длина волны красного. Зеленый цвет также лучше виден на солнце, поэтому его легче увидеть снаружи.Что касается дальности видимости, она зависит от условий освещения. В тусклых, похожих на сумерки условиях можно увидеть зеленый луч на расстоянии более 100 футов. Следует иметь в виду, что для зеленых лучей требуется больше энергии батареи, чем для лазеров с красным лучом.

DEWALT предлагает эти лазеры на платформе аккумуляторов 12 В MAX *, а также на щелочных батареях. Кроме того, наши линейные лазеры имеют встроенный магнитный кронштейн, который упрощает их установку во время использования. Предлагаемые артикулы включают наш лазер с зеленой линией 12 В MAX * 3 X 360 (DW089LG) и лазер с зеленой перекрестной линией (DW088CG).

ТОЧЕЧНЫЕ ЛАЗЕРЫ:

Точечные лазеры отличаются от линейных лазеров тем, что они проецируют небольшой световой круг на поверхность, на которую фокусируется ваш лазер. Они предназначены для переноса точек с одной поверхности на другую. Это может быть сделано для того, чтобы убедиться, что балка или стена являются отвесными (вертикальными) или чтобы трубы, идущие от пола до пола, были отвесными. Точечные лазеры чаще всего используются для монтажа сантехники, электромонтажных работ, систем отопления, вентиляции и кондиционирования воздуха, а также для создания рам.

DEWALT предлагает точечные лазеры как с 3, так и с 5 точками.3 точки обеспечивают вертикальные и направленные вперед точки, тогда как 5 точек добавляют правую и левую точки для переноса точек от стены к стене. Предлагаемый артикул — это наш точечный лазер Green Beam 3 (DW083CG) с зеленым лучом повышенной видимости. Этот лазер включает в себя однорычажный переключатель мощности, который блокирует маятник в выключенном положении, а также встроенный магнитный поворотный кронштейн для легкой установки лазера на металлические поверхности.

КОМБИНИРОВАННЫЕ ЛАЗЕРЫ:

Комбинированные лазеры проецируют линии и пятна одновременно или независимо.Эти лазеры отлично подходят для профессионалов, выполняющих широкий спектр проектов, поскольку они позволяют пользователю переключаться между линиями, точками или обоими в зависимости от выполняемой работы. Электрики и сантехники найдут эти лазеры чрезвычайно полезными для бесчисленных приложений, таких как установка освещения, розеток, прокладки проводов и труб.

DEWALT предлагает комбинированные лазеры как в красном, так и в зеленом вариантах. Наши новейшие комбинированные лазеры предлагаются в системе 12V MAX * и включают модели с 2 точками и 5 точками.Рекомендуемый артикул — наш зеленый лазер на 12 В MAX * 5 Spot + Cross Line. Этот лазер включает в себя встроенный кронштейн для легкой установки на металлические поверхности. Он также предлагает диапазон 165 футов с детектором для линии и диапазон 150 футов для пятна.

РОТАЦИОННЫЕ ЛАЗЕРЫ:

Ротационные лазеры используются практически для всех профессиональных строительных работ. Их области применения варьируются от земляных работ (рытье фундамента) до разметки и кирпичной кладки. Ротационные лазеры с двойным и односторонним наклоном используются для продолжения желаемого шага на большой площади.Желаемая высота звука может быть ровной для определения оценки или при использовании контрольной линии. Двойной наклон означает, что линия будет двигаться как по оси X, так и по оси Y. Режим X часто используется для «обхода» линии в вертикальном режиме для выравнивания металлической дорожки. Y используется для наклона линии в горизонтальном режиме для установки уклона или установки шага на проезжей части.

С точки зрения точности, DEWALT предлагает ротационный лазер, который работает на расстоянии до 2200 футов с точностью 1/16 дюйма на 100 футов. Роторный лазер 20V MAX * Tool Connect ™ Green Tough Rotary Laser (DW080LGS).Этот ротационный лазер чрезвычайно прочен, способен выдерживать падение с высоты 6 футов и имеет степень защиты IP67 для защиты от воды и пыли. Подключите его к приложению Tool Connect ™ с помощью технологии Bluetooth®, чтобы получить такие функции, как отслеживание инструмента, уведомления о неровностях, индикация падения и падения, а также изменение наклона и обнаружение линии.

ДЕТЕКТОРЫ ЛИНИИ И РОТАЦИИ:

В строительстве используются детекторы двух типов: линейные и поворотные. Поскольку линейные и ротационные лазеры работают на разных длинах волн, для них требуются специальные детекторы.Детекторы также различаются по цвету. Это означает, что для лазера с красной линией требуется детектор красной линии. Как для ротационных лазеров, так и для линейных лазеров детекторы не являются обязательными, но они могут пригодиться, когда луч больше не виден. Для DEWALT стандартный диапазон видимости на наших линейных лазерных нивелирах составляет от 50 до 100 футов. При использовании детектора этот диапазон увеличивается до 165 футов. Ротационные лазерные детекторы позволяют обнаруживать на расстоянии до 2200 футов с помощью серии DW079 и DW080.

УДИЛИЩА:

Штанги класса

используются в сочетании с ротационными лазерами для рытья или выравнивания земли.Вы должны перемещать детектор вверх или вниз по планке, пока ротор вращается, пока не определите лазерную линию. Когда эта лазерная линия обнаружена, вы устанавливаете «уклон» или уровень. Например, если вы хотите выкопать яму глубиной 3 дюйма, вы переместите детектор на 3 дюйма вверх по планке уклона. После того, как вы копнете на глубину 3 дюйма и поместите в яму планку, вы должны услышать звуковой сигнал и прочитать, что лазер попадает в детектор. Это подтверждение того, что вы выкопали глубину 3 дюйма.

НИЖНЯЯ ЛИНИЯ

Как видите, DEWALT предлагает линейку надежных лазеров, включая точечные, линейные, комбинированные и ротационные, а также сопутствующие лазерные аксессуары. Ориентируясь на профессионалов, мы продолжим развивать и внедрять инновации в эти продукты для удовлетворения потребностей на рабочем месте. Следите за новостями, которые предлагает DEWALT.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:

* Относительно 12 В MAX * — Максимальное начальное напряжение батареи (измеренное без нагрузки) составляет 12 вольт.Номинальное напряжение 10,8.

** Относительно 20V MAX * — Максимальное начальное напряжение батареи (измеренное без нагрузки) составляет 20 вольт. Номинальное напряжение 18.

Словесный знак и логотипы Bluetooth® являются зарегистрированными товарными знаками, принадлежащими Bluetooth SIG, Inc., и любое использование этих знаков компанией DEWALT осуществляется по лицензии.

Принадлежности для лазерных нивелиров Cross Line Tiger

Tiger Supplies предлагает строительные лазерные уровни, которые охватывают весь спектр — от инструментов для профессионалов высокого класса до выдающихся мастеров-мастеров.Выбирайте из нашего большого ассортимента портативных линейных лазеров , поперечных лазеров и комбинированных линейных и точечных лазеров для внутренних и наружных строительных проектов, доступных с красными или зелеными лазерными лучами и высокой точностью.

Лазеры

Line идеально подходят для нанесения прямой линии на стену, пол или потолок, а также для выравнивания по всему помещению. Используйте хорошо видимую лазерную линию, чтобы обеспечить ровный ряд изображений, закрасьте границы и выровняйте подвесные проекты, такие как карнизы или стеллажи, и многое другое.Существуют варианты ручного и самовыравнивания с диапазоном расстояний до 500 футов и выравниванием от 90 до 360 градусов. Выбирайте из множества вариантов монтажа для покрытия в любом направлении или используйте линейный лазерный детектор для наружных проектов!

Выберите строительный лазерный уровень с одной или несколькими лазерными линиями, которые можно проецировать независимо или одновременно, или выберите лазерных уровней с перекрестными линиями для измерения углов и квадратов. Строительные лазеры с веерным лучом позволяют выравнивать стену по стене или от пола до потолка, в то время как другие лазеры предлагают дополнительные варианты точечного лазера и отвеса для горизонтального и вертикального выравнивания и полной планировки комнаты.

Выберите один из строительных лазерных уровней, чтобы повесить осветительные приборы, стойки для гипсокартона или розетки. Используйте лазерный уровень с подметанием, чтобы выровнять шкафы, перегородки, потолки или возвышения. Существуют также строительные лазеры, которые предлагают комбинацию точек и лучей, что дает вам гибкость для выполнения множества задач. Выберите средний или высококачественный лазер для строительства на стройплощадке или лазер с простыми функциями для быстрых домашних проектов.

Tiger Supplies предлагает самый большой выбор и разнообразие лазерных нивелиров и аксессуаров от ведущих производителей, таких как Pacific Laser Systems, Johnson Level, Bosch, Agatec, Leica, CST / Berger и Spectra Precision.Для любой работы у нас есть линейный лазер , который идеально подходит для вас.

Архивы горизонтальных вертикальных лазеров — Spectra Precision Laser

скоро будут переведены на французский язык.

Как для внутренних, так и для внешних подрядчиков, уровни Spectra Precision Horizontal Vertical Lasers обеспечивают контроль уровня, линии и 90 градусов.

Подробнее

Автоматический самонивелирующийся лазер Spectra Precision® HV101 Interior Laser — это профессиональный инструмент по доступной цене.Лазер HV101 может работать с широким спектром горизонтальных, вертикальных и вертикальных приложений. Он разработан как для внутреннего, так и для наружного применения с приемником.

HV302 может работать с широким спектром горизонтальных, вертикальных и вертикальных приложений как в внутренних, так и в наружных проектах. Его луч повышенной видимости позволяет одновременно поворачивать и ориентироваться по отвесу на 90 градусов, и его легко увидеть даже в ярко освещенных помещениях.Различные конфигурации гарантируют, что у вас есть подходящий инструмент для работы.

Автоматический самонивелирующийся горизонтальный / вертикальный лазер Spectra Precision® HV302G предлагает исключительную универсальность и превосходную видимость зеленого луча для повышения производительности при отличной цене. HV302G может обрабатывать широкий спектр горизонтальных, вертикальных и вертикальных приложений, оптимизированных для внутренних проектов. Даже в ярко освещенных внутренних условиях хорошо заметный зеленый луч HV302G обеспечивает неизменно надежную и точную работу, позволяя вам работать быстрее и эффективнее.

Поиск дилера

Используйте эту функцию, чтобы найти ближайшего к вам дилера Spectra Precision
или представителя отдела продаж.

Выберите страну

Выберите состояние

СКАЧАТЬ ПОЛНАЯ ЛИНИЯ

КАТАЛОГ СЕЙЧАС!

Spectra Precision — горизонтальные вертикальные лазеры

Независимо от того, устанавливаете ли вы подвесной потолок и требуете хорошо видимого вращающегося красного или зеленого луча, или устанавливаете гипсокартон и нуждаетесь в вертикальном контроле, или вам нужно установить угол 90 градусов, серия Spectra Precision HV может все. Не ограничиваясь внутренним использованием ^*, все модели будут работать снаружи с лазерным приемником на расстоянии как для приложений горизонтального уровня, так и для вертикального выравнивания, такого как разметка выравнивания зданий или сантехнические фасады.
* Зеленый луч рекомендуется только для внутреннего использования.

Эта линейка продуктов работает с инфракрасным пультом дистанционного управления (RC601), чтобы обеспечить полный контроль, находитесь ли вы на земле, ходите на ходулях или на платформе доступа. Луч может вращаться или сканировать заданную область и перемещаться из одного положения в другое с помощью пульта дистанционного управления.Все горизонтальные вертикальные лазеры в диапазоне Spectra Precision долговечны и будут работать под дождем, если вы решите использовать их на улице.

Отвес — для разметки под углом 90 градусов, проверки площади помещения или переноса точек с пола на потолок.
Режим сканирования — легко переключайтесь из режима вращения с переменной скоростью в режим сканирования. Предварительно заданные длины линий можно устанавливать и перемещать из любого положения, что позволяет получить более яркий луч во время работы и позволяет избежать участков стекла.
ИК-пульт — позволяет изменять скорость, наклон лазерного луча (для наклонных потолков или выравнивания уклона), переходить в режим сканирования и перемещать луч.
Режим наклона по одной оси — позволяет лазеру наклонять по оси X, в то же время позволяя лазеру оставаться самовыравнивающимся по другой оси

Читать далее

Tacklife SC-L01-50 Лазерный уровень с самовыравниванием по горизонтали и вертикали — Tacklife Tools

Tacklife SC-L01-50 Самовыравнивающийся лазерный уровень с ножками, горизонтальный и вертикальный — Tacklife Tools

Tacklife SC-L01-50 Feet Laser Level Самонивелирующийся горизонтальный и вертикальный лазерный уровень с поперечными линиями — основание с магнитным креплением и сумка для переноски, батарея в комплекте
Tacklife SC-L01-50 Feet Laser Level Самонивелирующийся горизонтальный и вертикальный лазерный уровень с поперечными линиями — основание с магнитным креплением и сумка для переноски, батарея в комплекте

Tacklife SC-L01-50 Лазерный нивелир на ножках с самовыравниванием по горизонтали и вертикали

38 долларов. 97

Лазерный уровень Tacklife SC-L01 удобен и безопасен в использовании и подходит для проектов по ремонту дома

Характеристики

Можно использовать только в помещении, не рекомендуется использовать на открытом воздухе

УМНАЯ СИСТЕМА ВЫРАВНИВАНИЯ МАЯТНИКА — Нажмите верхнюю кнопку питания или откройте маятниковый замок, чтобы активировать лазерный луч, он автоматически выравнивается при размещении в пределах 4 градусов по горизонтали / вертикали; При выходе из зоны действия лазерные лучи будут мигать, чтобы предупредить; Маятник заблокирован для запуска ручного режима, может блокировать линии для выравнивания по другим углам

ГИБКОЕ МОНТАЖНОЕ УСТРОЙСТВО — Лазерный уровень можно установить на штатив или прикрепить к большинству металлических поверхностей с помощью прилагаемого магнитного кронштейна, он поможет вам повернуть лазерный уровень на 360 градусов, проецировать линии в любом положении или под любым углом или регулировать высоту от штатив

РЕЖИМ ПЕРЕКРЕСТНОЙ ЛИНИИ — Излучает и проецирует лазерную поперечную линию на плоские поверхности с высокой точностью ± 1/8 дюйма на расстоянии 30 футов, лучше всего работает в помещении; Идеально подходит для выравнивания плитки, обшивки стен, окон, дверей и т. Д .; Лазерный продукт класса II, мощность <1 мВт

УДОБНО И ПРОСТО В ИСПОЛЬЗОВАНИИ — Компактный и легкий для удобного захвата, но достаточно большой, чтобы сидеть стабильно; Оснащен нейлоновой сумкой на молнии, предотвращает попадание пыли при хранении и защищает уровень и L-образное основание от ударов / царапин

СОДЕРЖАНИЕ УПАКОВКИ — Лазерный нивелир Tacklife SC-L01; Магнитная база; Батарейки типа АА; Мягкая сумка для переноски; Руководство пользователя на английском языке; Гарантийный талон; Гарантия 24 месяца Идеально подходит для изготовления украшений на День Благодарения и рождественских украшений

Лазерный уровень Tacklife SC-L01 — подходит для проектов ремонта дома
Все хорошо собрано в переносной сумке
Мягкая сумка для переноски: подходит как для лазерного инструмента, так и для монтажного кронштейна, удобна для хранения и переноски; Это также может защитить от пыли.Магнитное L-образное основание: легко регулируемое монтажное основание с резьбой 1/4 — 20, которое можно прикрепить к стальным поверхностям или шпилькам, что обеспечивает универсальность использования в различных областях.
Удобно и безопасно использовать
Прямое использование: питание от 2 батареек AA, которые входят в комплект, что позволяет использовать ее без проблем. Безопасная транспортировка: блокировка маятника может защитить лазер от падения с отвеса или уровня во время транспортировки.

Технические характеристики:

Лазер: красные лучи
Класс лазера: Класс 2 (IEC / EN60825-1 / 2007) <1 мВт выходная мощность
Длина волны лазера: 635 ± 5 нм
Точность нивелирования: ± 1/8 дюйма при 30 футах
Точность по горизонтали / вертикали: ± 1/8 дюйма, на 30 футов
Диапазон выравнивания / компенсации: 4 ° ± 1 °
Рабочее расстояние (линия): 50 футов
Рабочее расстояние (линия с детектором): 115 футов
Время работы: около 12 часов (для разделения лучей используется диод 10 мВт)
Источник питания: 2 батарейки AA (в комплекте LR6)
Степень защиты IP: IP54
Диапазон рабочих температур: 14 ℉ — 122 ℉ (-10 ℃ — ＋ 50 ℃)
Диапазон температур хранения: -4 ℉ — 158 ℉ (-20 ℃ — ＋ 70 ℃)

Универсальный режим с точным позиционированием

Режим самовыравнивания
Проецируйте красный лазерный крест, если он расположен в пределах 4 градусов по обе стороны от истинного нуля, или будет непрерывно мигать, пока сам уровень не будет выровнен.
Ручной режим
Нажмите кнопку наверху инструмента, чтобы отключить самонивелирование. Вы можете использовать его под любым углом или сверху со штативом после мигания каждые пять (5) секунд остановки.
Precise Multi-line
Tacklife SC-L01 имеет точность в пределах 1/8 дюйма на 30 футах, прекрасно работает в помещении. Лучше всего это делать в условиях низкой освещенности, если приходится использовать на открытом воздухе, так как на лазер будет воздействовать сильный солнечный свет.
Совместимость со штативом
Встроенное магнитное поворотное основание и резьба 1/4 дюйма позволяют устанавливать заподлицо с металлической направляющей и сталью

Полезные советы при использовании на открытом воздухе

Во время работы будьте осторожны, чтобы не подвергать глаза излучающему лазерному лучу (красный источник света).
Продолжительное воздействие лазерного луча может быть опасным для глаз.
Луч лазера красный, а солнце представляет собой комбинацию семи цветов. Луч лазера отражается от целевого объекта и отражается в человеческий глаз, чтобы его можно было увидеть. Если лазер проецируется, чем дальше расстояние, тем слабее энергия, тем темнее будет свет. При использовании на улице солнечный свет на улице сильный, а яркость солнца намного ярче, чем яркость лазера, поэтому солнечный свет будет мешать человеческому зрению, и то, что вы видите, — это белый свет, отраженный солнечным светом, что приводит к невидимому лазерный луч на цель.Это похоже на то, как если бы вы использовали лампу накаливания при освещении на открытом воздухе, вы можете видеть только светящийся фитиль, но не можете видеть, как он освещает другие места.

Характеристики

Можно использовать только в помещении, не рекомендуется использовать на открытом воздухе

Лазерный уровень Tacklife SC-L01 — подходит для проектов ремонта дома
Все хорошо собрано в переносной сумке
Мягкая сумка для переноски: подходит как для лазерного инструмента, так и для монтажного кронштейна, удобна для хранения и переноски; Это также может защитить от пыли.Магнитное L-образное основание: легко регулируемое монтажное основание с резьбой 1/4 — 20, которое можно прикрепить к стальным поверхностям или шпилькам, что обеспечивает универсальность использования в различных областях.
Удобно и безопасно использовать
Прямое использование: питание от 2 батареек AA, которые входят в комплект, что позволяет использовать ее без проблем. Безопасная транспортировка: блокировка маятника может защитить лазер от падения с отвеса или уровня во время транспортировки.

Технические характеристики:

Лазер: красные лучи
Класс лазера: Класс 2 (IEC / EN60825-1 / 2007) <1 мВт выходная мощность
Длина волны лазера: 635 ± 5 нм
Точность нивелирования: ± 1/8 дюйма при 30 футах
Точность по горизонтали / вертикали: ± 1/8 дюйма, на 30 футов
Диапазон выравнивания / компенсации: 4 ° ± 1 °
Рабочее расстояние (линия): 50 футов
Рабочее расстояние (линия с детектором): 115 футов
Время работы: около 12 часов (для разделения лучей используется диод 10 мВт)
Источник питания: 2 батарейки AA (в комплекте LR6)
Степень защиты IP: IP54
Диапазон рабочих температур: 14 ℉ — 122 ℉ (-10 ℃ — ＋ 50 ℃)
Диапазон температур хранения: -4 ℉ — 158 ℉ (-20 ℃ — ＋ 70 ℃)

Универсальный режим с точным позиционированием

Режим самовыравнивания
Проецируйте красный лазерный крест, если он расположен в пределах 4 градусов по обе стороны от истинного нуля, или будет непрерывно мигать, пока сам уровень не будет выровнен.
Ручной режим
Нажмите кнопку наверху инструмента, чтобы отключить самонивелирование. Вы можете использовать его под любым углом или сверху со штативом после мигания каждые пять (5) секунд остановки.
Precise Multi-line
Tacklife SC-L01 имеет точность в пределах 1/8 дюйма на 30 футах, прекрасно работает в помещении. Лучше всего это делать в условиях низкой освещенности, если приходится использовать на открытом воздухе, так как на лазер будет воздействовать сильный солнечный свет.
Совместимость со штативом
Встроенное магнитное поворотное основание и резьба 1/4 дюйма позволяют устанавливать заподлицо с металлической направляющей и сталью

Полезные советы при использовании на открытом воздухе

Во время работы будьте осторожны, чтобы не подвергать глаза излучающему лазерному лучу (красный источник света).
Продолжительное воздействие лазерного луча может быть опасным для глаз.
Луч лазера красный, а солнце представляет собой комбинацию семи цветов. Луч лазера отражается от целевого объекта и отражается в человеческий глаз, чтобы его можно было увидеть. Если лазер проецируется, чем дальше расстояние, тем слабее энергия, тем темнее будет свет. При использовании на улице солнечный свет на улице сильный, а яркость солнца намного ярче, чем яркость лазера, поэтому солнечный свет будет мешать человеческому зрению, и то, что вы видите, — это белый свет, отраженный солнечным светом, что приводит к невидимому лазерный луч на цель.Это похоже на то, как если бы вы использовали лампу накаливания при освещении на открытом воздухе, вы можете видеть только светящийся фитиль, но не можете видеть, как он освещает другие места.

Недавно просмотренные продукты
Недавно просмотренные продукты

Продано

{{/если}}

$ {splitTitle (заголовок)}

{{if compare_at_price_min> price_min}}

{{html Shopify. formatMoney (compare_at_price_min)}}
{{if price_varies}} из {{/ if}} {{html Shopify.formatMoney (price_min)}}

{{еще}}

{{if price_varies}} из {{/ if}} {{html Shopify.formatMoney (price_min)}}

{{/если}}

Руководство по лучшим лазерным уровням 2021 года

Что такое лазерный уровень?

Лазерный уровень не следует путать с лазерным измерительным инструментом (который определяет расстояние между объектами) или лазерной указкой (инструментом, который ваш профессор может использовать в презентациях).

На самом деле существует несколько различных типов лазерных уровней, но тот, который вы будете искать, называется лазерный линейный уровень . Линейный лазерный уровень можно использовать как в жилых, так и в коммерческих проектах. Это наиболее распространенный инструмент, который используют домашние мастера и домовладельцы, хотя он также является одним из основных инструментов профессиональных подрядчиков. Он более доступный и компактный, чем ротационные лазеры коммерческого класса или лазеры на мачте.

Как работает лазерный уровень?

Несмотря на передовые технологии, лазерные нивелиры довольно просты в использовании.Специфика будет зависеть от производителя. Но большинство устройств имеют простую кнопку для переключения между горизонтальным, вертикальным или обоими (перекрестными) лазерами. Затем вы можете сдвинуть переключатель, чтобы зафиксировать лазеры на месте.

Лазерный линейный уровень работает путем проецирования ярких горизонтальных, вертикальных или поперечных линий на плоские поверхности с максимальной точностью. Большинство устройств будет самовыравниваться при размещении в пределах четырех градусов уровня. При необходимости вы можете включить ручной режим, позволяющий проецировать неровные или неровные линии. Вы также можете использовать монтажные зажимы, которые легко прикрепляются к различным поверхностям для работы без помощи рук.

Руководство по различным типам лазерных уровней

Лазерные уровни можно использовать в строительстве, покраске, производстве мебели и в любом проекте по благоустройству дома. При покупке лазерного уровня необходимо учитывать варианты монтажа, цвет луча, ориентацию лазерной линии и общую точность.

Большинство лазеров самовыравниваются в пределах 4 градусов: это означает, что они могут регулироваться, чтобы компенсировать установку на слегка неровной поверхности.Если ваши полы очень шаткие, устройство будет мигать, чтобы вы знали, что они неровные.

А теперь о самих продуктах! Это мои самые любимые лазерные уровни, и я разбил их по функциям и характеристикам. Ниже представлен широкий диапазон ценовых категорий, поэтому независимо от того, ищете ли вы самый дешевый вариант или уровень коммерческого уровня, у меня есть что-то для вас.

Совет: Убедитесь, что лазер находится в режиме ручной маятниковой фиксации при транспортировке или хранении.Это предотвратит смещение лазера.

A Руководство покупателя по лазерным уровням

Руководство по лазерным уровням

Факторы, которые следует учитывать при выборе лазерного уровня
Типы лазерных уровней
Марки лазерных уровней
Принадлежности для лазерного уровня
Что такое лазерный уровень?
Применение лазерного уровня
Лазерные уровни: купить или взять напрокат?

Ознакомьтесь с нашим ассортиментом лазерных уровней >>

1) Факторы, которые следует учитывать при выборе правильного лазерного уровня

Для использования доступно множество различных лазерных уровней, поэтому при выборе правильного лазерного уровня необходимо учитывать множество факторов.Итак, какой лазерный уровень вам подходит? Вот что следует учитывать:

Точность — Лазерные уровни более точны, чем другие инструменты, такие как спиртовые уровни.
Manual vs Auto — Автоматические лазеры, также известные как самонивелирующиеся лазеры, по сути, делают большую часть этого за вас. Как только он запустится, он в конечном итоге даст вам истинную линию уровня. Он также остановится, если его потревожить, а это значит, что вы не получите никаких неточностей. Ручные лазеры не менее точны, чем автоматические, если они правильно настроены.Однако, в отличие от автоматических лазеров, если они будут нарушены, они продолжат работу, поэтому они лучше подходят для небольших проектов.
Зеленый луч и красный луч — Лазеры с зеленым лучом легче увидеть, потому что они кажутся намного ярче. Они используются только для крупномасштабных проектов внутри помещений, где необходимо видеть линию вместо использования лазерного датчика уровня.
Использование в помещении или на открытом воздухе — Используете ли вы свой уровень для внутренних или наружных проектов? Существуют различные типы лазерных уровней, которые лучше подходят для предполагаемого использования.

2) Типы лазерных уровней

Доступны различные лазерные нивелиры разного качества, соответствующие конкретным потребностям. Если вам нужен лазерный уровень для внутреннего использования, вам может потребоваться линейный или точечный лазер, которые лучше подходят для этого типа использования.

Возможно, вам понадобится лазер для наружного применения, в этом случае следует рассмотреть возможность использования ротационного лазера. Другие типы имеют более специфическое применение, например, трубные лазеры. Они используются для труб и водопровода, тогда как лазеры на кочках лучше подходят для съемки.

Ротационный лазерный нивелир — один из наиболее часто используемых лазерных уровней. Это связано с тем, что это более совершенный и универсальный лазер, который можно использовать для различных работ, начиная от внешнего и внутреннего использования.

Типы лазерных уровней включают:

Ротационные лазеры

Ротационный лазерный луч излучает вращающийся на 360 градусов лазерный луч, создавая высокоточную «меловую линию» или линию нивелирования, по которой можно работать.

Это очень полезно для широкого круга работ, включая облицовку плиткой, выравнивание и установку сантехники на стенах, выравнивание полов, выравнивание кухонных гарнитуров, любой тип основных геодезических работ, планировку участка, расчет оценок и многое другое.

После приобретения вам потребуется настроить ротационный лазерный луч, используя руководство. Наиболее выгодным способом установки уровня будет использование штатива, поэтому очень важно, чтобы вы приобрели набор или купили его отдельно.

Далее вам нужно будет включить прибор и начать выравнивание. Лучше всего приобрести самонивелирующийся лазер, так как вам не нужно калибровать измерения, что позволит вам получить гораздо более точные измерения. Как только это будет завершено, вы можете начать измерения, направив лазер туда, где вам нужно.

Мы рекомендуем ротационные лазеры: GPR R95, лазер с красным лучом, и GPR-G95, лазерный уровень с зеленым лучом. Оба очень быстрые, автоматические лазерные нивелиры.

Самым продаваемым ротационным лазером, который стоит также рассмотреть, будет TopCon RL H5A. Считается лучшим на рынке с превосходными функциями, включая до 100 часов автономной работы, функцию электронного горизонтального самовыравнивания и многое другое. Это дорогое вложение, но почти наверняка сэкономит вам деньги в долгосрочной перспективе.

Посмотреть наши ротационные лазерные нивелиры »

Лучший ротационный лазерный уровень

Победитель: комплект ротационного лазерного нивелира GPR R95

Ротационный лазерный уровень GPR R95 — это высокопроизводительный и недорогой ротационный лазерный уровень.

Превосходный комплект лазерного уровня по очень разумной цене.

Посмотреть лазерный уровень GPR R95 »

Лазеры класса

Лазеры класса

— это точные и надежные вращающиеся лазеры, которые можно использовать в приложениях, требующих точного измерения.Доступны одно- и двухуровневые лазеры, поэтому их можно использовать везде, где это необходимо.

Эти инструменты выполняют широкий спектр задач, включая разметку строительной площадки, сбор данных о высоте и угле, выравнивание бетонных форм или полную подготовку площадки и земляные работы.

Лазеры Leica Rugby Grade являются автоматическими и самонивелирующимися для работы любого размера, большого или малого, с дополнительными функциями, такими как выравнивание осей и дистанционное управление на большие расстояния.

Если прямая покупка является проблемой, мы также предлагаем услуги по аренде.

Посмотреть наши лазеры »

Лазерный уровень высшего качества

Победитель: Leica Rugby CLH

Leica Rugby CLH (горизонтальная) Простота позволяет без труда использовать возможности лазерной системы.

Опции обновления позволяют добиться максимальной производительности во всех приложениях для выравнивания.

Опция обновления позволяет вам выбрать свой класс, что делает этот первый обновляемый лазерный уровень.

Посмотреть Leica Rugby CLH »

Трубные лазеры

Ключ к разгадке в названии, трубные лазеры (также известные как лазеры для инженерных сетей) используются для работы с трубами.Это может быть над землей, в люках или в самих трубах.

Наш рекомендуемый трубочный лазер — Leica Piper 100. Мощный и компактный, Leica Piper — единственный трубочный лазер, который подходит для трубы диаметром 100 мм (четыре дюйма). Он построен с прочным литым алюминиевым корпусом и оснащен функциями, которые повышают производительность и минимизируют время простоя на стройплощадке.

Посмотреть наши трубочные лазеры »

Лучший лазерный уровень для трубок

Победитель: Leica Piper 100

Мощный и компактный Leica Piper — единственный трубочный лазерный луч, который подходит для трубы диаметром 100 мм (четыре дюйма).

Посмотреть Leica Piper 100 »

Линейные лазеры

Линейные лазеры позволяют пользователю устанавливать горизонтальную или вертикальную плоскость, проецируя луч или линию света обычно на 180 градусов по горизонтали и вертикали. Однако есть несколько линейных лазерных уровней, которые могут проецировать луч на 360 градусов.

Это устройство особенно полезно для всего, что требует горизонтального или вертикального нивелирования.

Чтобы использовать линейный лазер, вам необходимо установить его на самой плоской / ровной поверхности — штативы — лучший способ добиться этого.Затем вы можете убедиться, что лазер выравнивается вручную или автоматически, в зависимости от того, есть ли у вас самонивелирующийся лазер или нет. Затем можно начать процесс измерения и маркировки, и как только у вас будет линия уровня, вы можете использовать ее для справки.

Посмотреть наши линейные и точечные лазеры »

Лучший линейный лазерный уровень

Победитель: Leica Lino L2 Line Laser

Высокоточная оптика Leica Lino L2 обеспечивает превосходную видимость лазерной линии на расстоянии до 25 метров, в зависимости от условий освещения..

Посмотреть Leica Lino L2 »

Точечные лазеры

Точечный лазер очень похож на линейный лазер, но вместо проецирования линии он создает точку.

Обычно эти лазеры проецируют точку или несколько точек, которые появляются, когда лазер выровнен.

При отображении нескольких точек они видны точно под прямым углом друг к другу.

Ознакомьтесь с нашими линейно-точечными лазерами »

Лазерный уровень Best Dot

Победитель: Leica Lino P5

Точечный лазер Leica Lino P5 очень прост в использовании.Одним нажатием кнопки он точно проецирует пять контрольных точек под точным углом друг к другу.

Посмотреть Leica Lino L5 »

3) Марки лазерных уровней

Лазерные нивелиры Leica

Leica Geosystems — лидер рынка в области производства геодезического оборудования высокого стандарта. Обладая почти 200-летним опытом в области сбора, анализа и отображения пространственной информации, Leica Geosystems произвела наиболее полный ассортимент продукции; все, что вам нужно.

Лазерные нивелиры

являются ключевым компонентом геодезического оборудования Leica Geosystems.

Выравнивание, выравнивание и возведение в квадрат — это задачи, которые можно выполнять с невиданной ранее скоростью, сохраняя при этом 100% точность; при любых погодных условиях.

Некоторые самые продаваемые уровни Lecia, которые следует учитывать, включают:

Лазерный нивелир Leica Rugby 600 разработан специально для обеспечения простоты. Он быстрый, прочный и очень точный. С этим диапазоном возможно огромное количество геодезических задач, и доказано, что они уменьшают количество ошибок и время простоя сайта.
Лазерный нивелир Leica Rugby 800 — это самый прочный лазерный уровень на строительной площадке. Мы рекомендуем вам просмотреть видео «Leica Rugby — Самый жесткий лазерный нивелир на объекте». В нем хорошо объясняется, какой вид обработки может выдержать линейка 800 при сохранении 100% точности.
Линейка Leica Lino — это доступная линейка линейных и точечных лазеров, которые невероятно полезны для внутреннего использования. Экономьте время и деньги, устраняя ошибки!

Лазерные нивелиры TopCon

Другой известный на рынке провайдер — TopCon. Они поставляют и предоставляют зрелые, многофункциональные и универсальные инструменты, которые просты в использовании.

Их лазеры усовершенствованы и разработаны для обеспечения наилучших и наиболее точных результатов.

Лучшим лазерным уровнем, который следует рассмотреть с точки зрения топ-менеджмента, будет Topcon RL H5A, который объединяет три функции лазера в одну и подходит для различных типов использования в различных средах.

4) Какие аксессуары для лазерного уровня мне понадобятся?

Штатив — это полезные инструменты в мире лазерных нивелиров.Это может помочь сделать пол ровным, что повысит точность результатов.
Laser Line Detector — Эти инструменты работают вместе с лазерными уровнями и могут подавать акустические или оптические сигналы, которые упрощают поиск лазерных линий.
Батареи — Мощные перезаряжаемые батареи полезны, особенно если лазерные нивелиры будут работать на месте. Некоторые батареи обеспечивают непрерывную работу до 2 дней.
Зарядные устройства — Батареи с лазерным уровнем являются перезаряжаемыми, поэтому важно иметь при себе зарядные устройства, чтобы убедиться, что вы можете использовать их на месте.
Пульт дистанционного управления — Этот продукт позволит вам дистанционно регулировать такие параметры, как скорость вращения, автоматическое выравнивание, ручное выравнивание и т. Д.
Нивелирная рейка — Начиная от E-типа, штрих-кода, стандартного инвара и промышленного инвара, существует множество выравнивающих рейок на выбор, чтобы помочь вам с выравниванием. Наши выравнивающие рейки из стекловолокна NEDO отличаются особой прочностью и долговечностью и идеально подходят для выравнивания вблизи линий электропередач и железных дорог.

5) Что такое лазерный уровень?

Лазерный уровень — это средство управления, используемое в геодезии и строительстве. Проектор с лазерным лучом можно закрепить на штативе, который затем выровняют в соответствии с точностью устройства. Устройство будет проецировать фиксированный зеленый или красный луч вдоль горизонтальной или вертикальной оси. Есть много различных типов лазерных уровней, которые следует учитывать при принятии решения о покупке или аренде. Наиболее распространенными уровнями являются линейные и точечные лазеры, лазеры высокого качества и трубочные лазеры.

Лазерные уровни могут использоваться по нескольким причинам и должны считаться очень необходимым инструментом для домашнего использования, а также в различных отраслях промышленности.Использование варьируется от внутреннего и наружного применения.

Подробнее »

6) Применение лазерного уровня

Некоторые внутренние применения лазерных уровней включают:

Наливные полы
Легко проверить высоту дверей и окон
Выровнять полки, шкафы, отделку и т. Д.
Измерение расстояний между объектами

Некоторые наружные лазерные уровни включают:

Базовая съемка
Макет сайта
Проверить высоту земли
Сантехника

Лазерные уровни были разработаны для ускорения процесса настройки на рабочем месте. Использовать это устройство быстро, легко и надежно. Точность на больших расстояниях намного превосходит точность простого спиртового уровня, который подходит для более коротких расстояний, но дает менее точные результаты при выравнивании на больших расстояниях.

Эти инструменты предлагают больше функций, таких как водопровод и измерение расстояний, что делает их многоцелевым инструментом, который экономит деньги, экономит место и более удобен для покупателя.

7) Лазерные уровни: купить или взять напрокат?

Решение о том, что вам нужен или нужен лазерный уровень, — это первый шаг, а затем вам нужно будет решить, что вам больше всего подходит — покупка или аренда.Все зависит от того, для чего вы будете использовать лазер и как часто вы будете им пользоваться.

Прямая покупка лазерного уровня может быть идеальной для тех клиентов, которые знают, что будут использовать его регулярно, тем более что некоторые лазерные уровни могут быть относительно недорогими.

Если вы собираетесь использовать его только на ограниченной основе для работы, возможно, стоит подумать о найме.

Прочтите наше руководство по найму и покупке ниже для получения дополнительной информации!

Наем и покупка »

Свяжитесь с нами

Если у вас есть какие-либо вопросы, свяжитесь с нами.

Один из наших опытных сотрудников будет рад помочь

Эл. Почта: [email protected]

Телефон: 0800 633 5131

Свяжитесь с нами »

Как купить лазерные уровни

Чтобы помочь вам ориентироваться в этом ландшафте, я обобщил некоторую ключевую информацию о лазерных уровнях, чтобы вы могли задавать правильные вопросы во время исследования. Я использую Leica Linos как образец (насколько я знаю их лучше всего), но эта информация относится к лазерным уровням в целом.

Типичные конфигурации и способы использования лазерного уровня:

Точечные лазеры излучают 2, 3 или 5 перпендикулярных лазерных точек. Основное использование : Перенос точек с пола на потолок для разметки стен под углом 90 градусов (метод 3,4,5) или для переноса высоты или местоположения от стены к стене или от пола к потолку с целью запуска труба или водовод.
Линейные лазеры проецируют горизонтальные или вертикальные линии уровня под «углом раскрытия» в диапазоне от +/- 60 градусов до более 180 градусов. Основное применение : Линейные лазеры используются для маркировки линий уровня для выравнивания объектов в пространстве (подоконники в комнате, верхние кухонные шкафы, поручни для стульев, электрические распределительные коробки и т. Д.).
Комбинированные лазеры — это именно то, что вы ожидаете, сочетание линий и точек. Основное использование : Как макет, так и переводы. Лучшее из обоих: отправьте команду с комбинированным лазером, и у них будут все необходимые инструменты.Наши комбинированные лазеры обозначаются количеством линий и точек, которые проектирует инструмент (например, L2P5 — 2 линии и 5 точек).
Линейные лазеры на 180 ° по своей концепции аналогичны линейным лазерам, но имеют более широкий угол поворота (часто> 180 °). Эти лазеры часто имеют большие «окна» для излучения лазерного света, что делает корпуса немного больше, чем у компактных линейных лазеров. Основное применение : Отлично подходит для укладки полов или планировок в больших помещениях.Они особенно хорошо подходят для установки таких вещей, как коммерческий гипсокартон. Установив лазер в углу комнаты, большой угол наклона вентилятора позволяет лазеру проецировать ровную горизонтальную или вертикальную линию вокруг всей комнаты, а ножки предназначены для обхода трассы.
Многолинейные лазеры S Подобны лазерам на 180 °, за исключением многострочных лазеров, которые проецируют более одной плоскости уровня одновременно. Обратной стороной является их стоимость и больший размер.Как и комбо-лазеры, многолинейные лазеры характеризуются количеством горизонтальных и вертикальных плоскостей, а также проецируемыми точками. Плоскости многолинейного лазера пересекаются, образуя «точку» на поверхности, поэтому у большинства многолинейных лазеров есть только одна истинная «точка»: лазер направлен вниз по земле. Основное использование : Большие площади, где требуются как схемы, так и перемещения, и / или когда несколько бригад работают над одной работой. Лучшие многолинейные лазеры поставляются с приемником и пультом дистанционного управления.ML180 (на фото) оснащен защелкой XCR, которая одновременно является приемником и пультом дистанционного управления в одном устройстве.
Ротационные лазеры Хотя линейный лазер также может работать на открытом воздухе на расстоянии до ~ 100 футов с лазерным детектором, они в первую очередь предназначены для использования внутри помещений. Если вы работаете в основном на открытом воздухе, то ротационный лазер, вероятно, будет лучшим выбором. Для них требуется детектор, так как лазерная линия генерируется одной лазерной точкой, вращающейся с высокой скоростью вращения, и в большинстве случаев ее нельзя увидеть невооруженным глазом.Даже если вы заметите его отблеск, устойчивой линии для измерения нет. Основное применение: Нивелир на открытом воздухе или в помещении в огромных пространствах, таких как склады, где даже многолинейный лазер не имеет достаточной дальности. (В настоящее время мы не продаем ротационные лазеры напрямую в Интернете.)

Самовыравнивающийся

Самовыравнивающиеся лазерные уровни используют маятник, чтобы убедиться, что линии и / или точки выровнены, даже если сам инструмент не выравнивается (маятник в Linos может компенсировать отклонение от уровня до ~ 4 градусов).

Если уровень удаляется, он автоматически выравнивается до тех пор, пока остается в рабочем диапазоне механизма выравнивания. Если уровень выходит за пределы рабочего диапазона, большинство линейных лазеров (включая Linos) начинают мигать, чтобы уведомить вас о проблеме, а другие просто отключаются.

Поддержание уровня не является проблемой для самонивелирующихся лазерных инструментов. Важно следить за тем, чтобы лазерная линия оставалась на контрольной высоте. Если кто-то ударит штатив, поверхность или шпильку, на которой он прикреплен достаточно, чтобы переместить устройство, вы можете работать на другой высоте, даже если инструмент все еще находится в горизонтальном положении — и он не будет мигать, чтобы сообщить вам об этом, потому что у него есть нет возможности узнать, какова ваша контрольная высота.Лучше всего проверять свой эталон несколько раз в течение дня (быстрый, простой и чрезвычайно точный способ сделать это — использовать DISTO).

Слово мудрым: вы можете встретить недорогой ручной лазерный уровень. Они отличаются от самонивелирующегося лазера тем, что ручной лазерный уровень требует, чтобы вы выровняли лазер вручную (и продолжали проверять его в течение дня, чтобы убедиться, что он остается ровным), используя какой-либо тип пузырькового уровня и регулировочные винты на лазерная база. Лазеры с ручным выравниванием требуют много времени и могут вызвать большие проблемы, если кто-то случайно выбьет лазерный нивелир, а луч ручного лазерного уровня не мигнет или не отключится, когда это произойдет.

См. Функцию самовыравнивания Leica Lino L2G + выше

Маятниковый замок

Представьте себе миниатюрный маятник на высокоточных шарикоподшипниках. Излучатель лазера прикреплен к маятнику, который всегда стремится свисать прямо вниз из-за силы тяжести. Ударьте по лазеру, и маятник качнется и быстро вернется в горизонтальное положение (как и ваша лазерная линия).

Но бывают случаи, когда вам может потребоваться наклонная линия (например, расположение точек установки кронштейна поручня на лестнице).Маятниковый замок позволяет заблокировать маятник, чтобы он не раскачивался. Как только маятник заблокирован, устройство больше не будет мигать лазером, если он находится вне уровня, и вы можете просто наклонить лазер, чтобы спроецировать линию под нужным вам углом. Обратной стороной этого является то, что вы хотите отключить маятниковый фиксатор, когда вам понадобится горизонтальная линия.

Вы также можете задействовать маятниковый замок, чтобы защитить механизм, когда он не используется, на случай, если устройство случайно уронят или удариться во время транспортировки.

Способность работать в течение дня

В большинстве самонивелирующихся лазеров используются щелочные батареи или какой-либо тип аккумуляторной батареи. Новые зеленые лазеры, представленные на рынке, имеют более яркие лучи, чем красные лазеры, но также могут потреблять больше энергии батареи, чем красный лазер (у некоторых зеленых лазеров время работы составляет всего пару часов).

Доступны более экологически чистые варианты подзарядки, как встроенные, так и внешние. Если у вас есть встроенные батареи, убедитесь, что вы можете «заряжать» их, то есть заряжать батареи во время использования инструмента.

Отличная установка — это перезаряжаемый вариант с резервной щелочной батареей. Leica делает это с помощью нашей концепции Triple Power. Другой вариант — перезаряжаемые батарейки типа АА.

Корпус и инструмент

Защитит ли инструмент от падения большой резиновый бампер? Может быть, а может и нет. Плохо сконструированный инструмент не может быть спасен с помощью куска резины толщиной thick дюйма, каким бы крутым или жестким ни выглядел бампер. Долговечность лазерного инструмента достигается изнутри.Все мы знаем, что дешевые инструменты дешевы не зря, поэтому лучше иметь прочный инструмент с маятниковым замком и обращаться с ним как с прецизионным измерительным инструментом. Не нужно относиться к нему как к произведению искусства, просто не злоупотребляйте им. И никогда не помешает периодически проверять точность нивелирования.

Диапазон и точность

Основным фактором точности нивелирования лески является настройка маятника (вот почему вы хотите защитить маятник от сильных ударов с помощью фиксатора).Точность выражается как ошибка нивелирования в заданном диапазоне, например, 1/16 дюйма на расстоянии 15 футов. Удвойте диапазон до 30 футов, и ошибка удвоится до 1/8 дюйма. На 8 ‘у вас должна быть половина ошибки, но иногда лазерная линия шире, чем указано в спецификации. Многие лазерные нивелиры заявляют о точности 1/16 дюйма на расстоянии 15 футов.

Проблема в том, что дешевый лазерный уровень на расстоянии 15 футов от цели будет проецировать лазерную линию шириной дюйма — удачи с этим! Важно, чтобы линия была яркой, четкой, четкой. Вы узнаете хороший лазер, когда увидите, что он включен.

Зеленый и красный лазер

Настоящий зеленый лазерный диод стоит больше, чем красный, но если вы используете лазерный уровень в течение нескольких часов, вы оцените разницу. Современная технология с прямым излучающим зеленым диодом дает яркую зеленую линию с меньшим количеством «пятен» луча, чем красные лазеры. В результате на рабочей поверхности проходит чистая, резкая лазерная линия. Зеленая длина волны в 3-4 раза более заметна для вашего глаза, чем красный лазер. Это означает, что вы обычно можете видеть зеленый лазер с большего расстояния, чем красный лазер.Большее видимое расстояние означает меньшее количество настроек, а меньшее количество настроек означает меньше времени, необходимого для завершения работы.

Угол вентилятора

Один из способов визуализировать это — представить себя стоящим с вытянутыми в стороны руками. От правой руки к левой руке угол разворота 180 °. Встаньте у стены, и все, от вашей правой руки до левой руки, будет находиться в лазерной плоскости.

Поместите лазер с углом наклона вентилятора 180 ° и достаточным радиусом действия в угол, и вы получите ровную плоскость для всей комнаты.Это одна установка для всей работы, которая экономит время и, соответственно, деньги.

Качество луча

Посмотрите внимательно на балку у стены с расстояния примерно 15 футов. Ищите четкие яркие линии. Лазерные инструменты более низкого качества будут иметь нечеткие и периодически тусклые линии, «призрачные» или параллельные линии или мертвые точки на линиях. Увидеть — значит поверить, и как только вы увидите хорошую линию рядом с плохой, вы действительно сможете оценить разницу между качественным лазерным излучателем и дешевым.

Рейтинг IP54 или IP65

IP означает «Защита от проникновения» или устойчивость к пыли и влаге. Первая цифра указывает на защиту от пыли, а вторая — на защиту от влаги. Существуют одноразовые лазерные уровни IP40 (небольшая защита от пыли, без защиты от влаги), но если вы заботитесь о своих инструментах и своей работе, не покупайте ничего ниже IP54 — защита от пыли и влаги. Инструмент со степенью защиты IP54 может стать пыльным или влажным.

Для тяжелых работ или непредсказуемых рабочих мест выберите IP65, Mil-Spec или выше.Бросьте в грязь и смойте из шланга. Многие продукты со степенью защиты IP65 также рассчитаны на сопротивление падению с высоты 3-6 футов.

Независимо от инструмента и степени защиты IP, небольшой совет: НИКОГДА, НИКОГДА не кладите мокрый инструмент в закрытый ящик.

У нас нет видео, на котором Lino выдерживает это, но вот видео, на котором тахеометр Leica IP65 проходит то же испытание на пытки, что и Linos — эта штука стоит 45 000 долларов!

После покупки

Недавно я разговаривал с продавцом в Вегасе и спросил его, как он обучает людей пользоваться лазерным уровнем.Он склонил голову набок, посмотрел на меня с озадаченным лицом и сказал: «Откройте коробку, вставьте батарейки и включите. Что тренировать? »

Вам, вероятно, не понадобится круглосуточный колл-центр, чтобы помочь вам использовать лазерный уровень … но вам может потребоваться гарантия. Купите качественный продукт от известного производителя, который физически присутствует в вашей стране и имеет простую «обменную» гарантию. Если инструмент не соответствует спецификациям производителя в течение гарантийного срока, вы получаете новый инструмент.Гарантия на эти инструменты обычно составляет от одного до трех лет. Не ждите бесплатной замены лазера с треснувшим корпусом. Гарантия распространяется на нормальный износ и производственные дефекты, а не на инструмент, наездившийся грейдером.

Качество имеет значение.

Я не могу устоять перед одним штекером для наших собственных инструментов: Leica Geosystems — производитель измерительных инструментов. Мы производим профессиональное геодезическое оборудование более 100 лет и находимся в авангарде применения лазерных технологий для решения задач измерения.

Как проверить лазерный уровень на точность

Проверка наклона всей плоскости лазерного уровня относительно горизонта

Проверка прямолинейности горизонтального луча лазерного уровня

Проверка точности вертикальной плоскости у лазерного уровня

Проверка угла 90 градусов между вертикальными плоскостями

Выявляем угол 90 градусов у нивелира с конусными призмами

Видео некоторых способов проверки лазерного нивелира

Способ проверки лазерного уровня с конусными призмами

Как пользоваться лазерным уровнем: советы мастера

Что нужно сделать перед началом работы

Как привести лазерный уровень в рабочее положение

Как настраивать лазерный нивелир

Дополнительные приспособления, облегчающие работу с нивелиром

Приемник лазерных лучей — увеличиваем дальность лазерного луча

Мишень — попадаем точно в цель

Рейка — чертим идеально ровные линии

Лазерный нивелир на практике: несколько конкретных примеров использования

Выравниваем поверхность — вертикальная проекция

Применение при отделке кафельной плиткой — крестовая проекция

Построение наклонных плоскостей

Клеим обои и прочие декоративные элементы

Устанавливаем мебель и встраиваем бытовую технику

Монтаж перегородок и планировка помещений

Применение при осуществлении измерений

Помним о безопасности

👆Как выбрать лазерный нивелир (2019) | Лазерные дальномеры, нивелиры | Блог

Характеристики лазерных нивелиров

Варианты выбора лазерных нивелиров

Лазерные уровни. Виды и устройство. Применение и как выбрать

Устройство лазерного уровня состоит из:

Лазерные уровни получают

Все строительные уровни, действующие с помощью лазерного луча, делятся на виды:

В комплект прибора могут входить следующие предметы и приспособления:

Похожие темы:

что это, принцип действия устройства, как им пользоваться, критерии выбора нивелира, рейтинг лучших производителей

Что такое лазерный уровень

Виды устройств

Точечный (построитель осей)

Кросслайнер (построитель линий)

Ротационный построитель плоскостей

Технические характеристики нивелиров

Как пользоваться прибором

Точечный нивелир

Кросслайнер

Ротационный

Видео: обзор лазерных нивелиров

Видео: как применять лазерный уровень

Рейтинг популярных моделей

Таблица: сравнение характеристик моделей лазерных уровней

Уровень лазерный ADA Phantom 2D А00216

Как пользоваться лазерным уровнем — Лайфхакер

Что такое лазерный уровень

Зачем нужен лазерный уровень

Как работает лазерный уровень

Как пользоваться лазерным уровнем

Установка маяков на стены

Установка маяков на пол

Разметка перегородки

Разметка направляющих подвесного потолка

Укладка напольной плитки

Укладка настенной плитки

Поклейка обоев

Монтаж проводки

Укладка канализационных труб

Подвешивание картин, полок

типов лазерных уровней | Выберите правильный лазер

КАК ВЫБРАТЬ ПОДХОДЯЩИЙ ЛАЗЕР ДЛЯ ВАШЕЙ РАБОТЫ

Принадлежности для лазерных нивелиров Cross Line Tiger

Архивы горизонтальных вертикальных лазеров — Spectra Precision Laser

Поиск дилера

Spectra Precision — горизонтальные вертикальные лазеры

Tacklife SC-L01-50 Лазерный уровень с самовыравниванием по горизонтали и вертикали — Tacklife Tools

Режим самовыравнивания

Ручной режим

Precise Multi-line

Совместимость со штативом

Режим самовыравнивания

Ручной режим

Precise Multi-line

Недавно просмотренные продукты
Недавно просмотренные продукты
