Как определить фазу без индикаторной отвертки: Как определить фазу и ноль без приборов: подробная инструкция

Содержание

Как определить фазу и нуль

Перед тем, как начать процесс определения фазы и нуля, необходимо сделать ряд приготовлений, поскольку для данных работ потребуются следующие приборы и инструменты:

  • мультиметр;
  • индикаторная отвертка;
  • тестер;
  • пассатижи;
  • нож с заточенным лезвием, чтобы снимать изоляцию с проводников;
  • изоляционная лента;
  • маркер для нанесения разметок;

Также, важно помнить, что перед началом любых электромонтажных работ, необходимо отключить автоматы, поскольку несоблюдение данного правила может представлять угрозу для жизни. Помимо этого, требуется убедиться, что весь используемый инструмент обладает надежно заземленными рукоятями.

В противном случае, его использование является небезопасным и не допускается по технике безопасности.

Визуальный метод определения

Данная методика является самым простым способом, поскольку для его реализации не потребуется никаких дополнительных приборов или оборудования.

Необходимо осмотреть проводку, чаще всего она имеет следующие цветовые разграничения:

  1. Провод желто-зеленого цвета является заземлением.
  2. Нуль имеет синий цвет или любые его оттенки вплоть до светло-голубого.
  3. Фаза имеет черный, коричневый или белый цвет.
  4. Необходимо убедиться в соответствии цветов не только в электрощите, но также и в распределителе.

Визуальный осмотр системы должен осуществляться в соответствии со следующим алгоритмом действий:

  1. Открыть электрощит и осмотреть его содержимое. Поскольку расчетная нагрузка может различаться, то и количество установленных автоматов также может быть разным. Через них может быть осуществлено подключение фазы или фазы с нулем, заземление никогда не подсоединяется к автоматическим выключателям, а имеет соединение с шиной. Необходимо убедиться, что все подключенные провода соответствуют цветовой маркировке.
  2. Если цвет изоляции, проведенной от электрощита к домашней сети, соответствует правилам цветовой маркировки, то все равно потребуется вскрытие распределителей для визуального осмотра скруток. Это необходимо для того, чтобы убедиться, что и в них цветовая маркировка изоляции нуля и заземления не была перепутана и соответствует установленным правилам.
  3. Иногда в распределителях осуществляется подключение фазы к автоматическим выключателям. В большинстве случаев, это реализуется при помощи специального провода с двумя жилами, изоляция которого может отличаться цветом.
  4. Если результаты визуальной проверки показали, что цвета изоляции полностью соответствуют правилам, то остается всего лишь проверить фазный проводник, используя для этого индикаторную отвертку.

Определение индикаторной отверткой

Одним из наиболее простейших способов определения нуля и фазы является использование для этих целей индикаторной отвертки.

Для осуществления данного процесса необходимо придерживаться следующего алгоритма действий:

  1. Первоначально потребуется отключить автомат, от которого происходит питание линии электросети на месте проверки.
  2. Провести зачистку обоих проверяемых проводников, достаточно снять не более 1-2 см. изоляционного слоя.
  3. После этого оба проводника разводятся друг от друга на безопасное расстояние, поскольку после подачи напряжения их случайное соприкосновение может стать причиной короткого замыкания.
  4. Можно приступать к идентификации фазного проводника. Для этого включается автоматический автомат, который подает напряжение, после этого необходимо будет взять индикаторную отвертку и прикоснуться к металлической области, расположенной возле основания рукояти.
  5. Категорически не допускается прикасаться к любым частям индикаторной отвертки, расположенным ниже рукояти, поскольку это вызовет удар электрическим током.
  6. Прикоснуться инструментом к одному из проверяемых проводов, при этом не нужно убирать палец с металлической области.
  7. Загорание лампочки, входящей в конструкцию отвертки, свидетельствует о том, что проводник является фазным. Соответственно второй провод – это нуль. Если загорание лампочки не произошло, наоборот, проводник был нулем, а второй является фазой.

Определение тестером или мультиметром

мультиметр

Иным распространенным способом определения фазы и нуля является использование специальных приборов – тестера или мультиметра.

Если был выбран именно этот вариант, то необходимо придерживаться следующей последовательности действий:

  1. Используемому прибору задать настройки предельного измерения переменного тока. На современных моделях этому параметру соответствует режим ~V или ACV. Необходимо указать значение равное 600 В, 750 В, 1000 В или иной параметр в зависимости от особенностей модели, главным требованием является, чтобы он превосходил показатель 250 В.
  2. Щупами прибора необходимо коснуться сразу обоих проводов, для того, чтобы определить уровень напряжения между ними. В стандартных бытовых сетях этот показатель равен 220 В, возможное отклонение не должно превышать 10 % в любую из сторон. Подобное значение свидетельствует о том, что проводник является фазой, у нуля уровень напряжение будет совсем незначительным или равным нулю.
  3. В современных электросетях может потребоваться также идентификация проводника с заземлением, для этого требуется определение уровня сопротивления. В таком случае, прибор переводится в соответствующий режим, который имеет условное обозначение в виде значка звонка или омеги.
  4. Необходимо помнить, что когда прибор переведен в режим для определения уровня сопротивления, категорически запрещено одновременное прикосновение к фазе и заземлению, поскольку произойдет короткое замыкание. Имеется риск получения травм.

Определение по маркировке

При описании визуального способа идентификации проводников уточнялось, что в большинстве современных электросетей желто-зеленый цвет соответствует защитному нулю, все оттенки синего цвета обозначают рабочий нуль, а любые иные цвета фазу.

Однако, необходимо учитывать, что проводники могут не соответствовать принятой цветовой гамме в следующих случаях:

  1. Проводка проложена в доме старой постройки, где не была произведена реконструкция домашней электросети в соответствии с современными правилами. Чаще всего в ней используются одноцветные проводники.
  2. Проводка проложена в новостройке, но ее монтаж осуществлялся частными лицами, а не профессиональными электриками.
  3. Провода ведут к более сложным бытовым устройствам, например, различным переключателям или выключателям, конструкция которых изначально подразумевает принципиально иную схему функционирования.
  4. Проводка прокладывалась по стандартам, отличающимся от принятых в Европе, поэтому она имеет совершенно иные цветовые обозначения.

В большинстве остальных случаев, цветовая маркировка проводников производится в соответствии с указанными правилами, которые регламентируются соответствующим стандартом IEC, действующем на территории всей Европы.

В ситуациях, когда отсутствует полная уверенность в полном соответствии цветовой гаммы общепринятому стандарту, рекомендуется воспользоваться одним из практических методов для определения нуля и фазы.

Также, можно посоветовать в последствии использовать специальные цветные насадки, которые позволят в будущем не забыть предназначение проводников и не осуществлять процедуру их определения заново.

Определение с помощью картошки

Еще одним известным методом определения без специальных приборов является вариант, в котором задействуется обычная сырая картошка. Многие специалисты относятся к таким действиям довольно скептически, но подобное решение все равно является действенным.

Для его осуществления необходимо осуществить следующую последовательность:

  1. Взять одну сырую картофелину и разрезать ее на две части.
  2. Зачистить концы двух проводников и воткнуть их в одну из частей картофелины.
  3. Подождать около 10 минут, после чего вытащить оба провода.
  4. Осмотреть картофелину: в месте, где образовался зеленоватый след, был воткнут фазный проводник.

Другие способы определения

Существует еще несколько альтернативных методик определения фазы и нуля, они редко используются и зачастую подвергаются критике со стороны квалифицированных специалистов. Связано это по большей части с тем, что подобные способы являются более опасными, поэтому проводить их необходимо с максимальной степенью осторожности.

Один их таких методов определения требует задействования обычного компьютерного кулера, его можно применить на практике в тех случаях, когда известны параметры подаваемого напряжения, но неизвестно назначение проводников:

  1. Для реализации необходимо будет использовать красный и черный проводники, выходящие из вентилятора. Иногда в нем имеется и третий провод, который является датчиком оборотов, но он в процессе определения не пригодится.
  2. Красный проводник кулера является фазным, а черный соответствует нулю.
  3. Стандартные вентиляторы рассчитаны на 12 В, а функционировать начинают от 3В, поэтому они лучше всего подходят для проверки от соответствующих источников питания.
  4. Если напряжение превышает показатель 12 В, то потребуется резко прикоснуться проводниками к выводам кулера и посмотреть на реакцию лопастей. Если они остались без движения, то к красному проводнику был подключен нуль, если начали двигаться, то это была фаза.

Для другого способа определения нужна будет контрольная лампа, а его реализация потребует соблюдения следующего алгоритма действий:

  1. Первоначально надо собрать саму контрольную лампу, простейшее устройство будет выглядеть таким образом: вкрутить лампочку в патрон, в его клеммы закрепить проводники, с их концов снять изоляционный слой.
  2. Дальнейший процесс не представляет никакой сложности: тестируемые проводники поочередно соединяются с контактами лампы, во время процесса необходимо наблюдать за ее реакцией.

Среди более безопасных вариантов определения можно выделить следующие альтернативные методы:

  1. Проверка проводников через УЗО, поскольку известно, что при наличии потребителя, подключенного к электросети, замыкание нуля и земли способствует возникновению утечки электрического тока, что моментально отключает защитное устройство. Это поможет идентифицировать нулевой и заземляющий проводник, третий будет являться фазой.
  2. Взять предохранитель и захватить его плоскогубцами, рукоять инструмента при этом должна быть изолирована, чтобы избежать поражения электрическим током. Замкнуть на нем два проводника и проверить результат: если предохранитель сгорел, то это была фаза и земля; если уцелел, то земля и нуль либо фаза и нуль. Поставив несколько поочередных экспериментов с фиксацией результатов, можно будет точно идентифицировать каждый проводник.

Особенности определения фазы и нуля

В двухпроводной сети

Идентификация проводников в двухпроводной сети является гораздо более простой, поскольку осуществляется самым простым способом, для этого потребуется:

  1. Определить только фазу, поскольку известно, что второй проводник будет являться нулевым.
  2. Для определения фазы в двухпроводной сети идеально подходит индикаторная отвертка, подробный порядок действий был описан выше.

В трехпроводной сети

Немного сложнее ситуация обстоит с современными видами трехпроводных сетей, поскольку в них имеется еще и заземление.

Для определения назначения проводников необходимо придерживаться следующего алгоритма действий:

  1. Фаза определяется при помощи индикаторной отвертки методом, описанным выше. После этого рекомендуется нанести пометку при помощи маркера, чтобы в дальнейшем не перепутать провод.
  2. Для работы с нулем и землей потребуется задействовать мультиметр. Нулевой проводник также может обладать напряжением, что вызывается перекосом фаз, но его показатели никогда не превышают 30 В. Мультиметр нужно переключить в режим работы для измерения напряжения переменного тока, после чего один щуп подключается к фазе, а второй поочередно к оставшимся проводникам. Нуль будет там, где зафиксируется наименьший параметр напряжения.
  3. Иногда оба проводника обладают одинаковыми показателями напряжения. В таком случае, фазу необходимо изолировать, а мультиметр переключить в режим, предназначенный для определения уровня сопротивления. Также, потребуется подобрать внешний заземленный элемент и прикоснуться к нему один щупом прибора, а вторым по очереди к каждому из проверяемых проводников. В том случае, когда мультиметр покажет сопротивление 4Ом или меньше, подключение совершено к земле, если показатель выше, то это нуль.
  4. Однако, показатели сопротивления не являются точными, если нейтраль была подвержена заземлению еще внутри электрощита. Тогда потребуется обнаружить и отключить заземляющий элемент, который подключен к шине. После этого, взять контрольную лампу и поставить описанный ранее эксперимент по ее подключению. Ее загорание происходит только при подключении нулевого проводника.

Устройство бытовых электрических сетей

Поступление электроэнергии в любые жилые строения происходит через трансформаторные подстанции, которые изменяют поступающее высоковольтное напряжение, и на выходе оно уже имеет показатель равный 380 В.

Бытовые электросети современного образца выглядят и функционируют следующим образом:

  1. Трансформаторная обмотка на подстанции имеет особый вид соединения, который придает ей сходство со звездой. Три вывода подключаются к одной общей точке нуля, а другие три на соответствующие клеммы.
  2. Выводы, подключенные к нулю, соединяются и подключаются к заземлению трансформаторной подстанции.
  3. В этом же месте общий нуль разделяется на рабочий нуль и специальный защитный PE-проводник.
  4. Описанная система получила обозначение TN-S, но в старых домах до сих пор действует схема TN-C, которая отличается в первую очередь отсутствием защитного PE-проводника.
  5. Фаза и нуль, после вывода из трансформатора, протягиваются к жилым домам для подключения к вводному электрощиту. Здесь происходит создание трехфазной системы напряжения с показателями 320/220В.
  6. Далее разводка осуществляется по подъездным электрощитам, куда поступает напряжение с фазы 220В и защитный PE-проводник, если его наличие было предусмотрено.
  7. Нулем в квартирной электросети будет являться проводник, который имеет соединение с землей в схеме трансформаторной подстанции и предназначенный для создания необходимого уровня нагрузки от фазы, которая также имеет подсоединение к трансформаторной обмотке, но с противоположной стороны. Главной функцией защитного нуля является отвод токов повреждений, которые могут возникнуть при аварийной ситуации внутри сети.
  8. Происходит равномерное распределение нагрузки, это осуществляется благодаря наличию этажной разводки, а также подключению квартирных электрощитов к определенным линиям на 220 В внутри центрального распределителя в подъезде.
  9. Система, по которой осуществляется подведение напряжения к жилому дому, с точностью повторяет векторные характеристики трансформаторной подстанции и также обладает формой звезды.
  10. Сумма всех токов в трехфазной разновидности электросети складывается в соответствии с векторной графикой внутри нулевого проводника, после чего она возвращается на трансформаторную обмотку в подстанции.

Если внутри жилого помещения отключить все потребители электроэнергии и отключить их от рабочих розеток, то электрический ток внутри сети перестанет протекать даже при подведенном к электрощиту напряжении.

Описанная система устройства бытовой электросети является наиболее оптимальной из всех существующих на сегодняшний день, но и она не застрахована от возможных неисправностей. В большинстве случаев они связаны с нарушением соединений контактов либо обрывом проводников.

Статья была полезна?

0,00 (оценок: 0)

Как определить фазу | Практическая электроника

Как определить фазу? Чаще всего таким вопросом задаются тогда, когда надо определить фазу в домашней розетке либо в проводке. Сетевое напряжение, которое заходит в ваш дом, поступает по двум проводам, одним из которых является фаза, а другой – ноль. В этой статье вы найдете два способа, чтобы определить фазу в вашей домашней проводке либо в розетке.

С помощью индикаторной отвертки

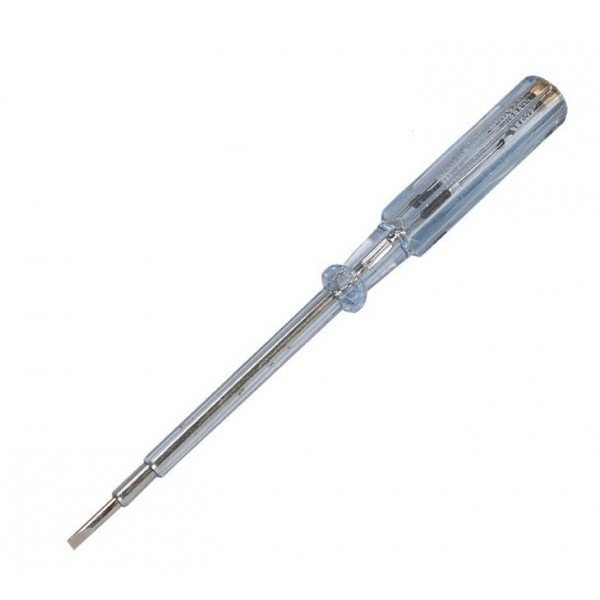

На рынке либо в радиомагазине часто можно увидеть фазоиндикаторные отвертки. Чаще всего их называют пробниками. На вид пробник – это плоская отвертка, которая состоит из железного щупа, высокоомного резистора и неоновой лампочки. Все они подключаются последовательно.

Давайте же на практике попробуем определить фазу с помощью нашей фазоиндикаторной отвертки. Для того, чтобы это сделать, нам надо коснутся пальцем вершины отвертки, тем самым мы замкнем цепь фаза-пробник-мы-земля, если тыкнем на фазу. Через потечет ток, но он будет настолько слабым, что вы даже ничего не почувствуете. Тем временем на отвертке загорится неоновая лампочка. Значит, мы попали на фазу.

Втыкаем пробник и попадаем на “ноль”. Неоновая лампочка не горит. Значит, другой контакт розетки точно фаза.

Проверяем и убеждаемся. Неоновая лампочка горит, значит это у нас фаза.



С помощью мультиметра

А что, если у нас нет индикаторной отвертки? Как быть в этом случае?  Для этих целей можно использовать обыкновенный мультиметр. Ставим крутилку на измерение переменного напряжения и берем любой щуп мультиметра в руки.

Второй щуп втыкаем в розетку и смотрим, что у нас мультиметр покажет на дисплее. Если мы касаемся нуля, то на дисплее мультиметра  высветятся нули или несколько вольт. Если касаемся фазы, то на дисплее мультиметра появится приличное напряжение – это и есть фаза. Внизу на фото мы определили фазу.

Если также показывает нули, то одной рукой возьмитесь за батарею, а другой – за щуп мультиметра. Возможно, что ваш пол очень хорошо изолирован от земли. Когда будете измерять таким способом,  главное не перепутайте режим измерения напряжения и силы тока. Если вы случайно поставите крутилку мультиметра в режим измерения силы тока и коснетесь батареи, то это может привести даже к летальному исходу! Будьте очень внимательны, если будете использовать этот способ.

Все те же самые операции касаются и трехфазной сети, где у нас три фазных провода и один ноль.

Как найти фазу и ноль

Выполняя работы по дому, часто возникает необходимость отремонтировать розетку или выключатель, перевесить люстру или установить новую розетку. Для подключения дополнительного электрооборудования необходимо уметь отличить фазу от нуля. Это довольно просто, если дом построен недавно, а электропроводку делали квалифицированные специалисты.

Простой способ определения

Для того чтобы самому найти назначение каждого проводника достаточно знать правила цветового обозначения электропроводов. Современные коттеджи должны иметь контур заземления. А это значит, что разводка выполнена трехпроводным кабелем, а цвета должны соответствовать:

  • Желто-зеленая оплетка обозначает подключение жилы к контуру заземления;
  • Синий или голубой цвет говорит, что это нулевая жила;
  • Фазный провод обозначают любым другим цветом. Он может быть красным, белым, коричневым, фиолетовым и т. п.

Таким образом, в идеале должна маркироваться вся электропроводка. Однако нет гарантии, что ее монтаж производил действительно специалист или на вводе не переключались электропровода.

ВАЖНО! Никогда не доверяйте цветовому обозначению кабеля, если не вы производили монтаж электропроводки.

Инструменты и материалы для выполнения работы

Прежде чем приступить к работе, необходимо приготовить инструменты и материалы, которые могут потребоваться во время ремонта:

  • индикаторная отвертка для определения фазы и нуля;
  • тестер или мультиметр, но ими нужно знать, как определить фазу ноль или землю;
  • плоскогубцы и кусачки — бокарезы;
  • маркировочный материал. Это могут быть цветной термоусадочный кембрик или маркировочные клипсы.

Всегда перед началом работы необходимо определить ноль и фазу.

Как с помощью индикаторной отвертки определить фазную жилу кабеля

Для того чтобы узнать, где ноль, а где фаза пользуются как индикаторной отверткой, так и мультиметром. Если ремонт производит не специалист, у которого нет соответствующих приборов, то для определения, где фазовый провод достаточно иметь индикатор.

Его можно купить в магазине за символическую плату. Методика определения очень проста, достаточно вставить жало индикаторной отвертки в розетку, а пальцем руки дотронуться до контакта на ее ручке. Если загорелся индикатор, то это и есть фазная жила.

Если проводка в доме двухжильная, то второй проводник будет нулевым. Сейчас уже не выполняют электропроводку в квартирах и домах двухжильным кабелем.

Если проводка старая, бывают случаи, когда индикатор определяет фазу в розетке на обоих контактах. Аналогичная ситуация может быть и при монтаже новой электропроводки.

В этом случае определение фазы будет затруднено, такая ситуация возникает, если нулевой проводник в щитке не подключен. Достаточно подсоединить его в щитке или распределительной коробке.

Все работы, связанные с монтажом, переключением или подключением проводов, следует производить при отключенных автоматах, т. е. проводка должна быть обесточена. Подробнее про индикаторы напряжения можно узнать тут.

Работа с мультиметром

Специалист, выполняющий работы должен иметь понятие, как проверить мультиметром напряжение в сети. Для этого достаточно вставить щупы в розетку, предел измерений устанавливают на напряжение больше измеряемого.

А измерения производиться на переменном напряжении. Показания должны соответствовать напряжению сети 220 вольт. Электрик, производящий монтаж электропроводки, обязан уметь пользоваться измерительными приборами.

Он должен иметь понятие, как с помощью мультиметра определить фазу или ноль. Специалист, который умеет работать с тестером, знает не только как можно определить фазу или ноль. Но и сможет проверить целостность электропроводки.

При монтаже осветительных приборов возникает необходимость в проверке исправности лампочек. Важно не только иметь знания, как проверить лампочку мультимтером, но и учитывать, что энергосберегающие и светодиодные лампы таким прибором проверить невозможно.

Определение напряжения без индикатора и мультиметра

Если у электрика нет под рукой мультиметра или измерительной отвертки, он должен понимать, как определить фазу с помощью контрольной лампы.

ВАЖНО! Пользоваться контрольной лампой могут только профессиональные электрики, знакомые с техникой безопасности и имеющие специальный допуск работы в электроустановках.

Что необходимо знать перед началом ремонта

Прежде чем приступать к ремонту электропроводки необходимо иметь ввиду:

  • некоторые специалисты утверждают, что на нулевом проводе отсутствует напряжение. Эти утверждения ошибочные;
  • в розетке не обязательно знать, где фазный контакт, а где нулевой, что в корне неправильно. Существует оборудование, которое при подключении требует строгого соблюдения полярности;
  • в целях соблюдения техники безопасности, следует понимать, как правильно подключить выключатель света, что подключается к светильнику — ноль или фаза.

Трехпроводная электропроводка

Если электропроводка выполнена трехпроводным кабелем, то у электрика не должно возникнуть затруднений, как определить заземление. Согласно нормам желто-зеленый провод всегда подсоединяют к контуру заземления.

Иногда проводку выполняют отдельными проводами без учета цветового обозначения. Используют провода, какие есть под рукой. В этом случае необходимо воспользоваться тестером или мультиметром.

Прежде всего, определяют, на какой провод подводится фаза. Для этого проще всего воспользоваться индикаторной отверткой. Применяя следующий алгоритм проверки можно узнать назначение двух других проводов.

Измеряя напряжение на жилах кабеля, можно понять, где земля. Между фазной и нулевой жилами  напряжение всегда будет выше, чем между фазной и землей.

Данная методика применима только в коттеджах или индивидуальных домах. Где имеется отдельный контур заземления. В многоквартирных домах применяют схему с глухо заземленной нейтралью. В этом случае показания прибора будут одинаковыми.

Существует еще один способ как определить провод заземления. Он справедлив только при условии, если подводящие в дом провода промаркированы.

Для того чтобы знать как определить где фаза, а где ноль достаточно прозвонить прибором все провода и таким образом довольно легко определяется назначение электропроводов.

Если у вас нет опыта или не знаете как с помощью индикаторной отвертки или с помощью мультиметра определить ноль или фазу в проводах. Следует обратиться за помощью к профессиональному электрику.

Перед началом самостоятельного ремонта электропроводки необходимо изучить технику безопасности при работе с электроустановками. Не стоит слушать советы как проверить фазу или ноль без приборов, даже если проверенный способ кажется достоверным.

Всегда нужно помнить, что электричество не определяется нашими органами чувств. У него нет звука, запаха или цвета. Поэтому люди, не имеющие опыта работы с электричеством, чаще всего получают травмы от электричества. Если вы не знаете, как определить фазу ноль и землю, как проверить напряжение в розетке, лучше доверить эти работы профессионалам.

Как найти фазу и ноль в розетке и проводах

Для отыскания фазного провода или клеммы в розетке, вам понадобится один из приборов — индикаторная отвертка или мультиметр.

Определение фазы индикаторной отверткой

Наиболее простой метод определения фазы, который подойдет для любого обывателя — это использование индикаторной отвертки, или как ее еще называют «контрольки».

Контрольная отвертка по внешнему виду очень похожа на обычную, за исключением своей внутренней начинки. Не советую использовать жало отвертки для откручивания или завинчивания винтов. Именно это чаще всего и приводит ее к выходу из строя.

Как определить фазу и ноль этой отверткой? Все очень просто:

  • жалом отвертки прикасаетесь к контакту
  • нажимаете или дотрагиваетесь пальцем до металлической кнопки в верхней части отвертки
  • если светодиод внутри отвертки загорелся — это фазный проводник, если нет — нулевой

Не перепутайте индикаторную отвертку с отверткой для прозвонки. Последняя в своей конструкции имеет батарейки. Здесь для того, чтобы определить фазу и ноль, при касании жалом контактов, не нужно дотрагиваться пальцем до металлической площадки на конце. Иначе отвертка будет светиться в любом случае.

По правилам, лампочка индикатора рассчитанного на 220-380В, должна светиться при напряжении от 50В и более.

Аналогичным образом определяется фаза в розетке, выключателе и любом другом оборудовании.

Меры безопасности при работе с «пробником»

  • никогда не дотрагивайтесь до нижней части отвертки при замерах
  • отвертка перед измерением должна быть чистой, иначе может произойти пробой изоляции
  • если индикаторной отверткой необходимо определить отсутствие напряжения, а не его наличие, для того чтобы безопасно можно было работать с проводкой, сначала проверьте работоспособность прибора на оборудовании заведомо находящегося под напряжением.

Как определить фазу и ноль мультиметром или тестером

Здесь в первую очередь переключите тестер в режим измерения переменного напряжения. Далее замер можно сделать несколькими способами:

  • зажимаете один из щупов двумя пальцами. Второй щуп подводите к контакту в розетке или выключателе. Если показания на табло мультиметра будут незначительными (до 10 Вольт) — это говорит о том, что вы коснулись нулевого проводника. Если коснуться другого контакта — показания изменятся. В зависимости от качества вашего прибора, это может быть несколько десятков вольт, а также от 100В и выше. Делаем вывод, что в данном контакте фаза.
  • если вы боитесь в любом случае прикасаться руками к щупу, можно попробовать по другому. Один стержень вставляете в розетку, а другим просто дотрагиваетесь до стенки рядом с розеткой. Если у вас штукатурка, результат будет похожим с первым измерением.
  • еще один способ — одним из щупов прикасаетесь к заведомо заземленной поверхности (корпус щита или оборудования), а вторым прикасаетесь к измеряемому проводу. Если он будет фазным, тестер покажет наличие напряжения 220В.

Меры безопасности при работе с мультиметром:

  • обязательно перед определением фазы по первому способу (когда зажимаете пальцами щуп) убедитесь, что мультиметр включен в положение «замер напряжения» — значок ~V или ACV. Иначе может ударить током.
  • некоторые «опытные » электрики для определения фазы, используют так называемую контрольную лампочку. Не рекомендую рядовым пользователям такой метод, тем более он запрещен правилами. Используйте только исправные и проверенные измерительные приборы.

В современных квартирах в розетки и распредкоробки заходят трехжильные провода. Фазный, рабочий нулевой и защитный. Как отличить их между собой можно узнать из статьи 4 способа отличить заземляющий проводник от нулевого.

Статьи по теме

Как определить фазу, ноль и заземление самому, подручными средствами?

Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление у проводов, в месте монтажа?

В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у вас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль). Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов – как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.


На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) – Синий провод или сине-белый

Защитный ноль (земля или заземление) – желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т.д.



Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.



ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ





Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.





Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ



Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.



Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.







После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.





– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.





Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

Как определить фазу и ноль — Построй свой дом



Любые электромонтажные работы в частном доме связаны с определением назначения жил проводки. Если сказать проще, возникает необходимость определить фазу и «ноль», а также заземляющий провод. Эта несложная для профессиональных электромонтеров задача порой ставит в тупик тех, кто мало знаком с правилами устройства электрических сетей. О том, как определить фазу и ноль в вашей электрической сети мы и поговорим в этой статье.



Устройство бытовых электрических сетей



В предыдущей статье мы уже говорили, что при технологическом присоединении вашего дома, вам подводится трехфазное напряжение 380 В. Разводка по дому имеет напряжение 220 В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. О том, как устроен заземляющий контур мы говорили в предыдущей статье. В домах старой застройки заземляющего проводника может и не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.



Правила подключения электрических приборов



Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого провода производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. В выключатель подключают фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения. Это обеспечит безопасность при смене ламп. Сложные бытовые приборы необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.



Приборы и инструменты для электромонтажных работ



Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:

  • Мультиметр стрелочный или цифровой;
  • Индикаторную отвертку или тестер;
  • Маркер;
  • Пассатижи;
  • Нож для зачистки изоляции.



Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели и УЗО. Обычно их устанавливают в распределительном щитке. Все операции по подключению электроаппаратуры и зачистке проводов необходимо проводить при отключенных автоматах.



Правила работы с индикаторной отверткой



Чтобы проверить фазу с помощью индикаторной отвертки необходимо зажать отвертку между большим и средним пальцем руки, не касаясь не изолированной части. Указательным пальцем дотронуться до металлического пятачка на торце ручки. Металлическим концом отвертки прикасаются к оголенным концам проводов. Если провод фазный, загорится светодиод.



Визуальный метод определения фазы



Если проводка выполнена по всем правилам, то определить фазу, ноль и заземляющий проводник в распределительной коробке можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках. Для этого необходимо сделать следующие действия:

  • Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы может быть подключен только фазный провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
  • Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите соединения проводов. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
  • К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.



Определение фазы, нуля и заземляющего провода



Если сеть трех проводная и выполнена проводом одного цвета, либо вы не уверены в правильности подключения проводов, необходимо определять назначение проводников перед установкой каждого элемента сети.





  • Определите фазный провод с помощью индикаторной отвертки и отметьте его маркером.
  • Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
  • Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
  • Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй поочередно к двум другим. Лампа загорится при касании нулевого проводника.



Если все указанные рекомендации, как определить фазу и ноль, не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут прозвонку всех цепей. Не забывайте, что речь идет о вашей безопасности.



В следующей статье я расскажу о видах ламп и цоколей.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

как найти и определить землю в щитке? Как проверить фазу и отличить ее от нуля?

Неполадки электропроводки и электрических приборов в наши дни являются обычным делом, которое должен легко решать каждый уважающий себя мужчина, который даже не имеет соответствующего технического образования. Следует сказать, что это возможно по причине существования массы вспомогательных приборов для устранения неполадок электрической проводки. И владея основами того, каким образом устроена электропроводка и основные приборы такого типа, можно с легкостью разрешить множество проблем. Например, определить ноль и фазу либо отличить от нуля фазу с применением особенной индикаторной отвертки.

Разновидности и функции отверток

Чисто внешне рассматриваемый прибор выглядит как самая простенькая отвертка. Разница будет видна в ручке. В рассматриваемой версии данного инструмента в корпусе ручки имеется резистор, соединенный с жалом, выполненным из металла. Именно оно и будет выступать проводником.

Наличие сопротивляющейся части позволяет сократить токовую силу до максимума, что дает возможность применять подобную отвертку максимально безопасно. В каркас устройства еще и встроен световой диод либо лампочка на основе неона, что подсоединяются к пятачку внешнего типа на пластине контакта, что расположена с внешней стороны прибора. Получается, что электричество идет по щупу и в дальнейшем по резистору, снижается до такого уровня, чтобы его показатель был максимально безопасным для осуществления работ. Именно это и является главным аспектом использования индикаторной отвертки.

Если говорить о категориях подобных отверток, то новейшие модели, представленные на рынке, могут найти напряжение в жиле даже через глиняный, побелочный или штукатурный слой, что будет крайне удобно, ведь избавит от необходимости разбивать часть стены, чтобы добраться непосредственно до провода.

Вообще, алгоритм действия подобных инструментов в большинстве случаев одинаков. Хотя существуют различия, возникающие в зависимости от категорий, моделей и наявных функций, которые есть у той или иной модели с индикаторной функцией. Бывает так, что по своему функционалу такая отвертка индикаторного типа может заменить целый ряд довольного дорогостоящего оборудования. Например, есть решения на батарейках, что позволяют проверить целостность проводов, даже когда они обесточены, и ток по ним не идет.

Подобные варианты дадут следующие данные о цепи, что проверяется:

  • присутствие звукового сигнала позволит понять, есть ли в цепи напряжение либо оно отсутствует;
  • цифровое табло показывает величину напряжения, что обычно отображается в вольтах;
  • использование рассматриваемой отвертки дает возможность проверить цепь постоянного и переменного тока в бытовой электротехнике;
  • установить сетевую полярность;
  • прозвонка электрической цепи звуковой либо световой индикацией.

Важно! Любая отвертка индикаторного типа обязательно будет иметь нижний и верхний предел замера напряжения. Выход за эти рамки практически в 100% случаев приведет к неисправности и поломке устройства.

Вообще, существуют две категории отверток такого типа.

  • С неоновой лампой. Этот вариант является распространенным и его устройство описано выше. Преимуществом такого решения будет дешевизна и простота. А недостатком является малый диапазон напряжения, с котором можно работать. Как правило, речь идет о диапазоне от 90 до 380 вольт. Да и фазный провод определить в указанном случае можно исключительно при непосредственном электроконтакте.
  • Со светодиодом. Вариант с сигнализатором на светодиоде будет чуть другим. Тут следует отметить, что для его питания силы тока при обычной схеме будет мало. Поэтому используется так называемый временной трансформатор. Диод будет функционировать в импульсном режиме. Во сколько раз будет снижаться непрерывное свечение, в такое же количество раз будет подниматься токовая сила, проходящая через диод.

Благодаря наличию резистора ограничения щуп подключается к контакту с разными полярностями у диодного мостовыпрямителя. А второй контакт выводится на индикаторную рукоять, чтобы можно было прикоснуться пальцем. Малый постоянный, который возник, уходит на накопительный конденсатор. После этого активируется транзистор лавинного типа, который активирован по инверсной схеме. В финале всего этого светодиод получает пульсирующий ток. Такая отвертка может осуществить определение фазы даже при напряжении от 45 вольт. А если подключить не щуп, а маленькую антенну, то можно легко найти электрополе переменного типа.

Если говорить об области применения, то при помощи подобных отверток можно выполнять следующие типы работ:

  • проверка к розеточному или выключательному контакту подключается проводник фазы;
  • если розетка на удлинителе не функционирует, то можно осуществить проверку всех гнезд с применением пробника;
  • осуществить проверку, куда именно подведена фаза на патроне: на основной контакт или на резьбу;
  • узнать, есть ли напряжение в определенном электрическом приборе;
  • проверить, насколько исправен заземлительный проводник.

Как проверить фазу и ноль?

Теперь перейдем непосредственно к проверке ноля и фазы. Но перед стартом работ подобного типа, следует проверить работоспособность самого прибора, чтобы он отображал правильные данные, которые позволили провести нужные действия, выполняя следующие действия:

  1. сначала следует осуществить визуальный осмотр и убедиться, что конструкция прибора полностью целостна и не имеет повреждений механического характера;
  2. после выполнения этого действия, если никаких изъянов не найдено, следует протестировать устройство;
  3. щуп следует при проверке вставить в оба отверстия рабочей розетки, одновременно с этим требуется большой палец руки держать на части рукояти диэлектрического сенсора – если что-то не так, индикатор не сработает;
  4. при применении решения с индикатором неонового типа на батарейке можно зажать пальцами отверточное жало и пятачок; в случае активации светового диода, это будет означать исправность устройства.

    Объясним определение фазы и ноля на самой обычной розетке. Нужно вставить отвертку в одно из розеточных отверстий и, как описано выше, прикоснуться пальцем к рукояточной пластинке. Если индикатор активировался, значит, удалось найти фазу. Потом вставляем устройство в иное отверстие – активации лампочки произойти не должно. Если все так, как и должно быть – это ноль.

    Если же она и тогда светится от нулевого провода, чего вроде как быть не может, это значит, что есть две фазы. Не следует бояться, ведь это возможно, если просто исчез контакт на нулевом кабеле. Например, это можно произойти где-то в коробке. В розетке не может быть две фазы никоим образом: одна будет просто идти во второе отверстие через какие-то включенные электрические приборы (лампочки, стиральные машины, холодильники и так далее).

    Следует отметить, что довольно часто многие путают простую индикаторную отвертку с прозвоночным вариантом. Во втором случае у отверток имеется батарейка. Если с использованием такой отвертки осуществить определение земли, то нет необходимости касаться пятки. Либо же лампочка будет активна, как в случае касания фазы, как и при касании нуля.

    Меры безопасности

    Если вы будете работать с отверткой индикаторного типа, следует знать следующие правила:

    • использовать отвертку без винта ни в коем случае нельзя;
    • из устройства можно вытаскивать только батарейку и ничего другого;
    • при замене батарейки винт следует закрутить максимально плотно, что делается по часовой стрелке;
    • запрещено применять устройство, имеющее повреждения механического типа;
    • не следует использовать отвертку при высокой влажности;
    • использовать ее в сетях с несоответствующим нормативом напряжения крайне опасно.

    Не будет лишним помнить следующие основные меры безопасности при работе с проводкой:

    • не следует хватать щупы приборов за оголенные части, чтобы избежать удара током;
    • ни в коем случае не следует искать проводку голыми руками – делать это необходимо в резиновых перчатках и иметь обувь на подошве из резины;
    • руки также должны быть сухими;
    • иногда для индикации ноля и заземления можно замерять сопротивление, а не напряжение; следует быть предельно внимательным в данном случае.

    Это ряд довольно простых правил, но их неукоснительное и четкое выполнение станет гарантией сохранения здоровья и безопасности работ. А в целом, как можно убедиться, определить фазу и ноль индикаторной отверткой очень легко. Главное – соблюдать правила техники безопасности и принципы работы с электрическими приборами, а также с электросетями.

    Как определить фазу и ноль индикаторной отверткой, смотрите в видео ниже.

    Как определить фазу в проводе. Как найти отвертку для индикации фазы и нуля? Инструкция на индикаторную отвертку


    Современные отверточные индикаторы избавят от головной боли человека, пытающегося понять, как определить фазу, ноль, землю. Замечены трудности, расскажу ниже. Для тестирования используется сигнал, генерируемый отверткой. Ясно, что внутри есть батарейки. Старая советская индикаторная отвертка на одной газоразрядной лампочке непригодна.Позволяет точно определить фазу. Следовательно, другая цепь нулевая или заземлена.

    Правильно определите фазу

    Трехжильные провода

    Начнем с терминов. Слов ноль русских впечатлений. Но в быту его использовали из-за легкого произношения. Ноль — искаженный ноль, восходящий к латинскому языку. Программист знает: под термином NULL принято понимать пустые, неопределенные переменные (лишенные типа). Иногда тип данных удобен для составления алгоритмов (при передаче значений функции).

    Теперь попробуем найти фазу. Типичная индикаторная отвертка представляет собой стальной зонд, за которым следует высокоомный (например, углеродистый), ограничивающий ток, источником света является малогабаритная газоразрядная лампа. Мелочи, но незнание термина «контактная кнопка», определить ноль бессильны. На конце ручки-отвертки индикаторная металлическая площадка. Это контактная кнопка, которую вы потрудитесь коснуться пальцем. В противном случае лампочка откажется светиться при соприкосновении с фазой.

    Мы объясним, что происходит. Человеческое тело наделено способностью. Не так уж и велико, чтобы пропустить скудный ток. Фаза начинает колебаться, электроны уходят в сеть и обратно. Создает небольшой ток. Размер сильно ограничен резистором, убить себя, удерживая контактную площадку индикаторной отвертки, другой за трубу подачи воды, непросто. Непосредственно инструментом обнаружить землю невозможно.

    Обнаружение фазы является основным; напряжение не должно доходить до патрона люстры при выключенном выключателе.В противном случае обычный процесс замены лампочки может оказаться опасным, последним. По нормам фаза розетки слева. Если переключатели стоят, как обычно (включаются нажатием вверх), методы определения фазы вырождают по умению найти левую руку, понять, где внизу:

    Определение положения фазы по цвет изоляции жилы

    Нулевой рабочий провод имеет синюю изоляцию, земля желто-зеленая.Соответственно фаза имеет красный (коричневый) цвет. Правило можно грубо нарушить. Дома старых построек часто оснащались двумя проводами. Цвет изоляции в каждом случае белый. Отдельные устройства, такие как датчики света или движения, имеют разную компоновку. Например, нулевой провод черный. Вот приготовьтесь посмотреть мануал, раскладок бесчисленное множество.

    Найдите нулевой провод в квартире

    По правилам корпус приводной пластины заземлен. Осуществляется с помощью солидных габаритов терминала, затягивается мощным болтом в домах старой постройки, жителям современных домов легче ориентироваться на количество проживающих.У нулевой шины наибольшее количество подключений, фазы разведены на квартиры (хорошие электрики вешают наклейки А, В, С, злые их не вешают). Несложно проследить за раскладкой машин защиты, счетчиков.

    Вилка UK 230 В

    В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по меркам современные кабели снабжены декорированной изоляцией. Обратите внимание — если дом оборудован заземлением, проживало минимум 5 вводов.Тело охранника высажено на желто-зеленый цвет. Нулевой провод будет служить для отвода рабочего тока от устройств (замыкает цепь). Консолидация филиалов на стороне потребителя запрещена. Вот три правила, которые помогают разобраться в щитке доступа (обратите внимание, по правилам арендатор вообще не должен показывать нос — предупрежден):

    • Схема защиты обрывает фазу. Есть биполярные модели, относительно редко используются для помещений с особой опасностью (санузел).Поэтому по положению провода можно будет сказать: это фаза. Затем необходимо машину вырубить, прожилку прозвонить сбоку от квартиры. Обязательно укажите положение фазы.
    • Напряжение между нулевым проводом, любой фазой 230 вольт. По ключевому признаку выбираем ядро, по другому дает указанную разницу. Разница между фазами составляет 400 вольт. Процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
    • Текущие клещи измеряют значения по жилкам. Для каждой фазы появится значение, сумма которого (из трех) должна вернуться в сеть на нуле (или соответствующей фазе). Заземление применяется редко, ток здесь близок к нулю при равномерной нагрузке ответвлений. Место, где ценность наиболее высока, традиционно является нулевым проводником.
    • Видна клемма заземления распределительного щита. Знак помогает найти нейтральный провод в домах с NT-C-S. В остальных случаях здесь применяется заземление.

    Дополнительная информация по нахождению заземления, фазы, нулевого провода

    Напоминаем, что были случаи, когда под рукой не было индикаторной отвертки, но есть токовые клещи, мультиметр. Затем перед входом в квартиру определяется земля, фаза, нулевой провод, вызывается домашняя сеть. Жил три, техника лежит на поверхности: между фазой и другим проводом разность потенциалов будет 230 вольт. Обратите внимание, в других случаях техника не подходит.Например, разность напряжений между двумя одинаковыми фазными проводниками округляется до нуля. Тестером сложно измерить и определить.

    Добавьте еще способ — промышленность запрещена. Лампочка в патроне с двумя оголенными проводами. С помощью инструмента фазу находят, можно замкнуть жилу на землю. Нельзя использовать воду, газ, канализационные трубы, другие инженерные сооружения. По правилам оплетка кабельной антенны снабжена пристрелкой (заземлением).По этому поводу допустимо тестером (запрещено по нормам лампочка в патроне) найти фазу.

    Для целеустремленных людей мы порекомендуем пожарные лестницы, стальные шины для громоотводов. Необходимо зачистить металл до блеска, вызвать фазу. Обратите внимание, не все пожарные лестницы заземлены (хотя должны быть), молниеотводы на 100%. Если вы обнаружите такой вопиющий произвол, обратитесь в управляющие организации, при отсутствии ответа — сообщите в государственные органы.Укажите нарушение правил защитного обнуления зданий.

    Современные отвертки-индикаторы определения фазы, нулевого провода, заземления

    Когда вы не можете разобраться, какого цвета провода, полезно использовать индикатор-отвертку. В инструкции на батарейки уловки написано: зондом землю можно будет найти. Спешим разочаровать читателей — любой длинный проводник определяется ложно. Рваная фаза в районе пробок, нулевой провод, настоящая земля — ​​ответ один.Не каждая индикаторная отвертка может выполнять функции одинаково эффективно. Смысл операции таков:

    Индикатор отвертки

    • Активная индикаторная отвертка способна обнаружить длинный проводник, посылая там сигнал, улавливая реакцию.
    • На практике при некачественных контактах волна быстро затухает. Индикатор отвертки показывает наличие заземления на штекере обрыва фазы.
    • Для определения земли есть условие — нужно прикоснуться пальцем к контактной площадке.В этом разница между активными и пассивными индикаторными отвертками. В первом можно по такому принципу найти фазу, во втором правильное определение происходит при условии отсутствия контакта с этой областью.

    Современная индикаторная отвертка на расстоянии позволит судить, течет ли ток по проводу. Есть специальный удаленный режим. Обычно даже два: высокая и низкая чувствительность. Позволяет отсеять неиспользуемую часть проводки.Допустим, известны случаи: строители заводили в дом две фазы вместо одной, местами их путали. Осторожно обращайтесь с проводкой.

    Следует отметить, что на практике измерить сопротивление проводки, вызывной сигнал — дело непростое. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (иногда временами при попытке измерить сопротивление проводника под током). Также следует знать, что цепи с низким сопротивлением определяются с ошибкой.Например, большинство тестеров не показывают ноль, когда прямые датчики закрыты. Но если с помощью активной индикаторной отвертки не определить заземление, то легко испортятся контакты. Если свет горит при выключенных пробках, прижав палец к контактной площадке, пора задуматься о покупке нового блока автоматических выключателей, замените твист на современные заглушки.

    1. Красный — это фаза.
    2. Синий — нулевой провод.
    3. Желтый — земля.

    Обычно водорастворимая краска смывается с трудом.На цвета электрических проводов можно наносить штампы с цветами принтеров. Вышеупомянутая система не единственная, она часто встречается. В продаже найдем черный цвет. Вы можете использовать как хотите. Обозначение проводов выполняется раз и навсегда. Смыть этикетку проще с помощью концентрированной уксусной кислоты, вещество предназначено для мытья рук (не всегда сразу входит в практику). Наконец — постарайтесь не шлепать одежду.

    Будь то установка переключателя или что-то еще, всегда необходимо определить нейтральный и фазный провода.

    Честно говоря, это довольно простая процедура, но только при условии, что у вас есть необходимые навыки работы с электричеством. В статье речь пойдет о том, как бороться с подобными проблемами.

    Введение в принципы работы электроприборов

    Все мы знаем, что почти вся бытовая техника требует относительно небольшой мощности — всего 220 вольт. А чтобы подвести электрика к розетке, понадобится два провода (в некоторых случаях — три).Итак, вот они:

    1. Фаза.
    2. Нулевой.
    3. Заземление (при нарушении изоляции предотвратит поражение электрическим током). А зачем, спросите вы, обычному обывателю знать, где фаза, а где ноль?

    Прежде всего, пригодится при замене выключателя вручную, если его нужно устанавливать именно на фазный провод. Кто не в курсе, это позволит отремонтировать осветительный прибор без отключения электричества во всем доме.

    Но не только они, но и бытовая техника, работающая с проточной водой или имеющая железные корпуса. Причем для их подключения нужно использовать не только ноль и фазу, но и заземление.

    Есть три способа определить фазу и ноль. Подробно рассмотрим все их достоинства и недостатки.

    Определение фазы и индикатор нулевой фазы

    В этом случае вам понадобится специальный щуп, или, как его еще называют, индикатор. В общем, это обычная плоская отвертка с пластиковой ручкой, где размещается визуальный датчик — неоновая или полупроводниковая лампа.

    Таким образом, процедура определения фазы проста. Нужно только прикоснуться концом инструмента к нужному проводу или засунуть его в розетку. Если там есть напряжение, то отвертка загорится слабым светом.

    Следует отметить, что это возможно при правильном использовании отвертки: палец ладони, в которой находится инструмент, должен быть прижат к металлической части отвертки. Это замкнет цикл между землей и проводкой, но бояться не стоит, ведь та же металлическая часть устройства значительно снижает напряжение.

    Преимущества : простота и доступность метода; купить отвертку можно в любом магазине.

    Недостатки : риск поражения электрическим током, но преимущественно на психологическом уровне.

    Видео для определения фазы и индикатора нуля отвертка

    Тестер для определения фазы и нуля

    Используется более современный прибор — фазомер. Он позволит владельцу качественно измерить силу переменного или постоянного напряжения.Для настройки устройства используется специальный поворотный переключатель.

    Также есть два щупа, первый из которых нужно вставить в гнездо, а второй крепко держать в ладони. Если мы дойдем до нулевой разводки, то на дисплее появится небольшое напряжение или несколько нулей. А если фазный — напряжение будет значительно выше.

    Преимущества: современный прибор, широко доступный на отечественном рынке; более высокая точность измерения.

    Недостатки: незначительные.

    Видео по определению фазовый мультиметр

    Определение фазы и нуля маркировка

    Это, наверное, самый ненадежный способ. Суть его в следующем: сегодня вся электропроводка современных домов имеет особую цветовую маркировку в зависимости от назначения того или иного провода.

    Например, коричневый или черный провод часто подключают к фазе, а один к нулю должен иметь синие тона. Что касается заземляющего провода, то он имеет два цвета — зеленый и желтый.

    Жалко, конечно, но в нашей стране халатность электриков часто приводит к тому, что правила игнорируются и влекут за собой самые непредсказуемые последствия.Поэтому ни в коем случае не стоит рассчитывать на порядочность и профессионализм работников, выполняющих монтаж электропроводки в вашем доме.

    Когда фазовый провод определен, убавляем и начинаем определять ноль. Крепятся к щиту внутри квартиры таким образом, что исключается сама система заземления. И если у вас есть доступ к приборной панели, вы должны узнать цвет провода, который проходит мимо пулеметов, и определить его.

    А если из-за того, что вы хотите застраховать или что прямой доступ к щиту невозможен, то в любой момент можно воспользоваться старым добрым средством — патроном с лампочкой, к которой подключаются провода.А если один из них подключить или просто прикоснуться им к фазному проводу, а второй провод подключить к двум оставшимся по очереди, то вы тоже можете определить нужные вам категории. Если есть контакт с нулем, то лампочка загорится, а если с заземляющим проводом, то ничего не произойдет.

    И, как бы противопоставляя этот метод более продвинутому, можно использовать уже описанный нами прибор — фазомер.

    В этом случае следует по очереди измерять разность напряжений (другими словами, потенциалов) между всеми проводами и уже определенными фазами.Категория фаза-ноль должна значительно превосходить все другие категории (земля-фаза).

    Преимущества: Относительная простота.

    Недостатки: незащищенность.

    Итак, вместе мы разобрались, как определить фазу и ноль.

    Монтаж внутренней электропроводки, самостоятельный монтаж выключателей и розеток часто связан с необходимостью определения фазных и нулевых проводов. Этот процесс несложный, если вы имеете представление о возможных способах и правилах безопасной работы с электричеством.Решению этих вопросов мы посвятили сегодняшнюю статью.

    Сначала напомним немного теории. Всем известно, что для работы бытовой техники требуется лишь небольшое количество — наличие 220 вольт в электросети. Для подачи электричества непосредственно применять два (в современных домах — три) провода. Первый из них — фазный, второй — нулевой, а третий — заземляющий, что защищает пользователя от поражения электрическим током в случае пробоя изоляции устройства.Зачем рядовому жителю многоэтажки или загородного дома уметь определять ноль и фазу?

    Эти знания могут понадобиться, например, при самостоятельной замене выключателя, который рекомендуется устанавливать на фазный провод. Это дает возможность производить ремонт осветительного прибора без отключения электричества во всей квартире. Кроме того, возможна установка розеток для подключения различных бытовых приборов, особенно тех, работа которых предполагает использование проточной воды, а также имеющих металлические корпуса.Для их подключения, помимо традиционной фазы и нуля, требуется использовать третий провод — заземление.

    Индикатор поиска фазы

    В настоящее время существует несколько способов определения фазы без привлечения профессионального электрика. Первый предполагает использование так называемого щупа или индикатора фазы. Это узкая плоская отвертка с пластиковой ручкой, в которой находится устройство световой сигнализации — полупроводниковая или неоновая лампочка.

    Технология определения фазы этого устройства проста.Просто прикоснитесь кончиком отвертки к оголенному оголенному проводу или погрузите его в одно из отверстий в розетке.

    При наличии напряжения на проводе или в розетке индикатор фазовой отвертки среагирует легким свечением. Но произойдет это только при правильном использовании устройства — один из пальцев руки, в которой вы держите устройство, должен быть прижат к металлическому концу ручки. В этом случае вы замыкаете цепь между проводом и землей, но бояться этого не стоит, так как при помощи отвертки напряжение резко упадет и никакого вреда пользователю не нанесет.

    Тестер фаз

    Второй вариант определения фазного провода предполагает использование более совершенного прибора — тестера или мультиметра. Он позволяет измерять различные электрические величины постоянного или переменного тока. С помощью поворотного переключателя настройте прибор на измерение разности потенциалов переменного тока. Крепко зажмите один из щупов в руке, а второй коснитесь проверяемого провода или вставьте его в отверстие в розетке. В случае контакта с нулевым проводом мультиметр покажет набор нулей или небольшое напряжение, обычно не превышающее двух вольт.При контакте с фазным проводом цифры на дисплее прибора будут выше.

    Есть третий вариант, который можно отнести к самым ненадежным. Дело в том, что в настоящее время по правилам устройства домашних и промышленных электрических сетей все провода имеют определенную цветовую маркировку в зависимости от их назначения. Так, для подключения к фазе следует использовать черный или коричневый провод, к нулю — синий или синий, а заземляющий провод окрашен частично в желтый, а частично в зеленый цвет.

    К сожалению, особенности нашей страны и множество безответственных электриков часто приводят к игнорированию установленных правил, что может привести к неприятным последствиям. Не стоит полностью полагаться на профессионализм и умение рабочих, занимающихся устройством электрических сетей в вашем доме. Лучше использовать вышеперечисленные методы. Кроме того, до 2011 года маркировка проводов отличалась от существующей. Например, для заземления использовался провод черного цвета.

    Определив фазный провод и аккуратно загнув его назад, приступаем к определению нулевого и заземляющего провода. Особенность их подключения к внутренней панели не предполагает ввода заземляющего проводника непосредственно в корпус вводного устройства. В том случае, если у вас есть доступ к панели, вы можете уточнить цвет проводника, проходящего мимо установленных в нем станков, и определить его цвет.

    В том случае, если доступ к панели невозможен или если вы хотите перестраховаться, можно воспользоваться самым простым приспособлением, которое всегда есть у любого электрика — лампочкой с патроном и присоединенными к ней проводами.При подключении или простом прикосновении к одному из проводов, идущих от лампочки к фазовому проводу, второй провод, в свою очередь, замыкает два оставшихся, которые необходимо определить. При попадании в ноль лампочка должна загореться. Контакт с заземляющим проводом обычно не дает такого эффекта.

    В отличие от простейшего прибора можно использовать уже описанный мультиметр. Поочередно измерьте разность потенциалов (напряжение) между известной фазой и другими проводами. Значение пары нулевой фазы должно значительно превышать значение пары фаза-земля.

    Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

    Цифровой мультиметр

    — очень полезная вещь в повседневной жизни. С помощью тестера легко определить, какой из проводов фазный, нулевой, а какой — заземленный.

    Любая электрическая сеть, как бытовая, так и промышленная, может быть постоянного или переменного тока. При постоянной подаче электрического напряжения электроны движутся в одном направлении, при переменной подаче это направление постоянно меняется.

    Переменная сеть, в свою очередь, состоит из двух частей — рабочей и пустой фаз. Рабочее напряжение, которое называется в электричестве, называется «фазой», подается рабочее электрическое напряжение, а пустое, называемое «нулевым», — нет. Это необходимо для создания замкнутой сети для работы и подключения электроприборов, а также для заземления сети.

    Правила использования мультиметра

    Для определения фазы и нуля мультиметром необходимо очистить концы проводов от изоляции, развести их в разные стороны, чтобы избежать контакта, которое вызовет короткое замыкание, и подать электрическое напряжение после них.

    На мультиметре установите предел измерения переменного напряжения выше 220 В. Вставьте щуп для измерения напряжения в гнездо с надписью «V». Коснитесь очищенной сердцевины и следите за дисплеем. Если значение до 20В — это фазный провод, при отсутствии индикации — ноль.

    Для правильного использования мультиметра необходимо соблюдать следующие правила:

    • Противопоказано использовать прибор при повышенной влажности.
    • Не используйте сломанные измерительные провода.
    • Запрещается измерять параметры, значение которых превышает верхнюю границу измерителя.
    • Во время процедуры измерения нельзя повернуть переключатель и изменить пределы.

    Как мультиметр может помочь найти фазу

    Чтобы мультиметр показал, какой провод находится в фазе, устройство должно быть настроено на определение переменного напряжения, которое обозначается как V ~, устанавливая предел измерения от 500 до 800 В. Зонд подключается стандартно, черный к разъем COM, красный в «VmA».

    Как мультиметр показывает ноль

    Как только провод с фазой определен, проще всего найти нулевой.Установив красный щуп на фазу, прикоснитесь к другим проводам, после чего тестер должен показать значение около 220 В. Из этого будет видно, что второй провод либо нулевой защитный, либо нулевой рабочий.

    Определить мультиметром, где нулевой защитный провод, а где нулевой рабочий, очень сложно, так как они дублируют друг друга. Лучше всего отсоединить подводящий провод от шины заземления в электрощите, тогда в помещении для испытаний не будет 220 В между фазным и заземляющим проводами, как при проверках фазы и нуля.

    Определить заземление устройства

    Наличие заземляющего контакта не означает, что этот контакт действительно заземлен. Нередко этот провод никуда не подключается, а только создает видимость для пользователя. Грамотные электрики для земли выбирают провод с полосой, но если мастер был неопытен или небрежно отнесся к этой задаче, то цветную маркировку можно было бы не запомнить. В таких ситуациях лучше всего измерять напряжение, прикоснувшись к трубам водопровода или отопления.На проводе с заземлением уровень напряжения будет меньше нуля.

    Другие варианты испытаний

    Кроме перечисленных методов проверки фазы и нуля мультиметром, есть проверка с помощью контрольной ламы.
    Метод довольно необычный и требует особого ухода, но эффективен.

    Для такого устройства необходимы патрон, лампа, провод с обрезанной на концах изоляцией. При использовании лампы можно будет определить, есть фаза или нет, и какой фазный провод установить не представляется возможным.Если при соединении проводки контрольной лампы с обозначенными проводниками она загорается, то один из проводов фазный, а второй скорее нулевой. Если он не загорается, значит нет ни фазы, ни фазы, ни нуля, что тоже возможно.

    Отвертка с индикатором в помощь

    Конструкция инструмента проста. Внутри лампочка. Укус на одном конце, шунтирующий контакт на другом.

    Суть проверки тестовой отверткой заключается в выполнении следующих действий:

    • Отключение питания от пульта.
    • Удалите из изоляции жилы, которые необходимо проверить на 1 см.
    • Разделяем их в разные стороны во избежание соприкосновения.
    • Выполните подачу питания, включив входной автомат.
    • Жало отверткой довести до оголенной проводки.
    • Если во время выполнения этого действия загорается окошко индикатора, то это фаза, если ее нет, то это ноль.
    • Отметьте желаемую жилу, отсоедините автомат и подключите коммутационный аппарат.

    При работе с зондом необходимо всем соблюдать правила безопасности, которые заключаются в том, что во время измерения нельзя касаться отвертки снизу. Инструмент необходимо содержать в чистоте. Перед тем как определить отсутствие напряжения (в отличие от его наличия) в розетке, можно проверить прибор на исправность с помощью другого электрооборудования, находящегося под напряжением.

    Цвет провода

    Самый простой и надежный способ определения фазы и нуля — это цвет проводов.
    Но только в том случае, если вы уверены, что проводка подключена правильно!
    В основном всегда жил с фазой черного, коричневого, белого или серого и нулевого синего или синего. Также он может быть жил в зеленом или желто-зеленом цвете, это говорит о наличии проводника с заземлением.
    В этом случае можно обойтись без измерительных приборов, по цвету понятно, где фаза, а где ноль.

    При монтаже электропроводки наибольшую угрозу несут фазные жилы.Чтобы избежать ситуации, влекущей за собой летальный исход — их раскрашивают кричащими яркими красками. Это сделано для того, чтобы при определенных обстоятельствах электрик из нескольких проводов мог быстро выбрать самые опасные и относиться к ним осторожно.

    Многие из нас никогда не сталкивались с фазовым поиском, другие делают это постоянно, а третьему он иногда нужен. Зачем? Бывают разные ситуации. Вот хотя бы некоторые из них:

    1. Необходимо вешать люстру двух, трех и более плафонов.
    2. Вы купили электроприбор, требующий соблюдения полярности, и наши розетки для этого не рассчитаны (а такое случается, хотя и редко).
    3. Вы ремонтируете проводку в квартире или делаете проводку в доме, а у вас остались советские провода, все одного цвета. Кажется, вам не нужно много — просто научитесь находить фазу и ноль с помощью индикаторной отвертки, которая у вас есть.
    4. Необходимо найти оголенный провод, являющийся источником опасности (такая ситуация возникает при разборке зданий, ремонте в незнакомых помещениях, и все это отключить невозможно).

    Но прежде чем мы начнем поиск, давайте посмотрим, что мы ищем.

    Все мы со школьного курса физики знаем, что в наших электрических сетях протекает переменный ток. Некоторые даже знают, насколько он переменный — 50 Гц. То есть за одну секунду носители заряда дергаются туда-сюда пятьдесят раз. График напряжения и тока в сети графически выглядит как синусоида.

    Амплитуда колебания напряжения около 310 В. Если пропустить этот ток и выпрямить, то получим эффективное напряжение в сети — 220 В.Фактически, это среднее значение по всей синусоиде, оно получается делением амплитуды на квадратный корень из двух.

    Но дальше поинтереснее. Мало кто из жителей знает, что в России есть трехфазное электроснабжение. Наглядно это выглядит так: из коробки трансформатора в вашем районе выходит не один питающий провод, а три, и еще один, называемый нейтралью или нулевым. Отличие первых трех в том, что синусоиды тока и напряжения в них сдвинуты друг относительно друга на 2π / 3.Это означает, что если в одном проводе цикл составляет треть, значит, второй только начался, а третий еще не догнал. Трудно представить? Вы можете принести это изображение:

    Это явление называется фазовым сдвигом.

    Каждая квартира снабжена одним таким проводом и нейтралью, соединяющей вас с концами всех трех обмоток вашего дворового трансформатора и с землей. Однако у вас также должен быть отдельный участок, чтобы отводить статическое электричество от корпусов бытовой техники.

    Из этого рисунка видно, что утверждение «нет напряжения на нуле» не совсем верно. Не будет, когда во всех квартирах будут трехфазные электроприборы — тогда нагрузка на них будет симметричной. Но мало кто подумает поставить в квартиру электродвигатели от промышленных агрегатов, а симметричная нагрузка — редкость. Поэтому в нейтральном проводе всегда есть напряжение.

    Поиск фазы

    В настоящее время мы легко можем определить фазный провод с помощью специальных приборов.Эта несложная операция под силу любому человеку. Сделаем это двумя способами — индикаторной отверткой и мультиметром. И в конце поговорим, можно ли без приборов найти фазу и ноль и как это сделать.

    Как определить индикаторную отвертку

    Отвертка индикаторная представляет собой устройство с прозрачной ручкой, внутри которой находится лампа-конденсатор, а конец ручки — проводник. Это выглядит так:

    Принцип работы индикатора прост.Вставляешь отвертку в розетку, а если дойдешь до фазы и нажмешь контактную пластину на ручке, то увеличиваешь емкость конденсатора, считая свое тело — горит неоновая лампа. Фазу вы найдете несложно. Но ноль, даже если в нем есть напряжение, — нет. Там не больше 60 В, а ниже этого порога индикаторная отвертка ничего не покажет. В этом нет необходимости: когда лампа загорается только при контакте с фазой, такая отвертка — лучший определитель фазы.

    Более продвинутые версии индикаторов (со светодиодами, звуковым сигналом и батарейками) тут не помощники: они покажут меньшее напряжение. Если покажете, то тоже и со стоимостью. И для определения этого значения лучше использовать мультиметр. Но лучше всего использовать такие индикаторы для поиска скрытой проводки. Для этого есть более совершенные устройства. Некоторые из них реагируют на поле, создаваемое переменным током, другие — на металл в стене. Но все эти устройства имеют разную область применения, которая выходит за рамки данной темы.

    Ищем мультиметром

    Это не сложно. Для начала ставим ваш функциональный тестер на переключатель (либо этот сектор будет называться ACV, либо V ~ будет стоять) с пределом выше 220 В. У кого-то будет 500, у кого-то 800. Тестеры разные. Вставьте черный щуп в общее гнездо (рядом написано COM), а красный щуп в гнездо для измерения тока, напряжения и сопротивления. Разъем для работы с током в десять ампер вставлять не надо, его там, наверное, нет.Затем два вторых конца щупов вставляются в отверстия выпускного патрубка. Если он исправен, на дисплее отобразится значение вашего напряжения — от 220 до 230 В.

    Осталось выяснить где фаза. Вставляем красный зонд в одно из выходных отверстий, а черный либо придерживаем пальцами, либо подключаем к земле, например, к батарее центрального отопления (находим место, где отошла краска, либо смахиваем щеткой маленький). Если ударить по фазе, то на дисплее отобразится текущее напряжение около 220 В.А если он равен нулю, то больше 60 В вы не увидите (чаще — не более 30 В).

    Определение фазного и нулевого проводов для установки трехфазной розетки

    Такая ситуация может произойти в доме. с электроплитами советского производства. У вас есть пять проводов, они одного цвета, розетка будет асимметричной, и нам нужно точно знать, где три фазы, где ноль, а где земля.И это важно — все типы трехфазных розеток несимметричны.

    Здесь вам нужна небольшая помощь. Если между одной фазой и нейтралью у нас 220 В, то между двумя фазами со сдвигом на 120 градусов (2π / 3) 220 надо будет умножить на квадратный корень из трех, и мы получим текущее напряжение 380 В.

    Итак, запасаемся цветными фломастерами, бумагой и ручкой и начинаем разгадывать загадку. Размечаем изоляцию маркерами разного цвета, фазы ищем так же, как в обычной розетке, результаты записываем на бумажке.Выделить три фазы относительно легко. А потом нужно найти ноль и землю. Если заземление выполнено правильно, то напряжение в нем будет нулевым, а в нейтрали будет несколько десятков вольт.

    Для контроля измерьте напряжение между фазами. Оно должно быть 380 В, а 220 В. должно быть между нулем и каждой фазой.

    Еще одно интересное приложение мультиметра

    Тестер можно использовать для поиска скрытой проводки в квартире, если она находится под напряжением.Обычно это можно сделать и без него, если проводку проводить по правилам. В этом случае вы можете перемещаться по распределительным ящикам. Хуже того, если квартира вам досталась после доморощенного евроремонта, когда все лишнее просто заштукатурено.

    Для обнаружения проводки Вам понадобится тестер KP303 и транзистор (можно использовать другой полевой).

    Установите переключатель примерно на 200 кОм. Вставьте щупы в штатное положение (COM и универсальное гнездо) и подключите их концы к истоку и стоку транзистора.Проволочную антенну можно намотать вокруг ворот. Если в стене есть провод под напряжением, он создаст электромагнитное поле, хотя и небольшое, которое изменит внутреннее сопротивление транзистора.

    Если нет устройств

    Что делать, если у вас нет ни тестера, ни индикаторной отвертки? Как определить фазу и ноль без приборов? Оказывается, это возможно.

    Правда, прежде чем это сделать, посмотрите в свой щит: может, и не надо ничего делать.Если дом новый и проводка в нем сделана по правилам, то провода можно обозначить по цветам. Итак, ноль сделан синим, фаза — любого другого цвета, а заземление — желто-зеленым. Обратите внимание также на на автоматические выключатели (например, на маленькие выключатели): они должны быть синфазными. Если вы откручиваете розетку и видите на ее месте заземление, то, скорее всего, электрики тоже не перепутали ноль с фазой.

    В общем, есть отечественные способы диагностики проводки, вот некоторые из них:

    1. с помощью щупа;
    2. с использованием картофеля;
    3. с использованием старых предохранителей и плоскогубцев;
    4. «голыми руками.

    По понятным причинам мы не будем обсуждать последние три.

    Использование зонда

    Зондом называется лампа накаливания в патроне с удаленными двумя проводами. Советовать такой метод проверки не совсем этично: этот метод запрещен инструкцией. Необязательно использовать его в ситуациях, когда вы не знаете, сколько фаз проводится в помещении и где он включается и выключается.

    Но иногда приходится пользоваться щупом. Например, отличить ноль от заземления при отсутствии розеток (мы рассматриваем ситуацию, когда розетки не установлены, а из стены торчат три провода).

    В последнее время в жилых помещениях установлена ​​трехпроводная разводка. Если электрики пренебрегли правилами цвета, можно различить, где находится ноль, а где земля, с помощью щупа. Для этого нужно в дашборде отключить один из нулей, если не знаете, какой из них настоящий, и проверить работоспособность будущей розетки. Если отключить ноль, то розетки работать не будут, и свет не загорится — земля квартиры в цепь не подключена.А при выключении земли свет заработает.

    Чего нельзя делать

    На самом деле вы уже знаете основные правила работы с проводкой , но некоторые хотели бы повторить.

    1. Не беритесь за щупы мультиметра за открытые детали. Надеюсь, не нужно объяснять почему.
    2. У некоторых горожан есть привычка искать скрытую проводку голыми руками. Если вы один из них, нет смысла вас отговаривать. Но можно дать совет: делайте это тыльной стороной ладони.При поражении электрическим током вы отскакиваете от стены, иначе рискуете не отпустить оголенный провод из-за судорог.
    3. Иногда можно измерить сопротивление, а не напряжение, чтобы указать ноль и фазу. Будьте внимательны: работая тестером в этом режиме, не замыкайте фазу на массу, так как может произойти короткое замыкание.

    Чтобы дальше не попадать в ситуацию, когда придется перебирать провода, я бы посоветовал вам промаркировать их. В будущем вам будет проще ремонтировать и подключать электроприборы.Что ж, обязательно обзаведитесь индикаторной отверткой. Стоит копейки, а инструмент в хозяйстве необходим. Поверьте, порядок в вашем пульте и безопасность электроснабжения вашего жилья — дорогое удовольствие.

    Устройство и работа тестера сети

    Тестер фазы, линии или электрической сети — как это работает?

    Что такое тестер фазы или сети?

    Тестер фаз, электросети или линии — это основной инструмент, который используется для проверки и идентификации Фаза / Под напряжением / Горячий или Положительный (+) провод / провод в электроустановке, также известный как напряжение или детектор тока.

    Тестер фаз или линий также называется Неоновая отвертка или Тестовый штифт .

    Полезно знать: Фаза, Линия, Горячий, Активный и Положительный — это те же термины, которые используются для отдельного элемента.

    Конструкция тестера фазы или линии

    Ниже приведены основные части типичного тестера фазы или линии.

    Внутренние части тестера линии фаз

    1). Металлический стержень и горловина

    Это цилиндрический металлический стержень.Плоский конец (горлышко) используется в качестве отвертки или прикосновения к электрическим проводам / проводам для поиска фазных или токоведущих проводов, а другой конец подключается к сопротивлению, неоновой лампе, элементу и металлическому винту с головкой соответственно. Плоский конец цилиндрического металлического стержня также покрыт прозрачным изолированным пластиком для изоляции, кроме горловины.

    2). Корпус и изоляция

    Все эти компоненты (резистор, неоновая лампа, элемент или металлическая пружина и металлический винт с головкой) закрыты прозрачным изолированным корпусом из пластика.Плоский конец цилиндрического металлического стержня также покрыт прозрачным изолированным пластиком для изоляции, кроме горловины.

    3). Резистор

    Резистор — это элемент, который препятствует прохождению через него тока. В тестере фазы или линии резистор подключается между цилиндрическим металлическим стержнем и неоновой лампой для предотвращения высокого тока и снижает его до безопасного значения для защиты неоновой лампы. Без резистора большой ток может повредить неоновую лампу. Более того, использование этого инструмента без резистора может быть опасным.

    4). Неоновая лампа

    Неоновая лампа подключается между сопротивлением и элементом (металлической пружиной). Используется как лампочка индикатора фазы. Когда через него протекает небольшой ток, неоновая лампочка начинает светиться. Из-за неоновой лампы тестер фазы или линии также называется Neon Screw driver .

    5). Элемент (металлическая пружина)

    Элемент (металлическая пружина) используется для соединения неоновой лампы и металлического винта с головкой.

    6).Металлический винт с головкой и зажим

    Металлический винт с головкой под ключ используется для фиксации всех компонентов внутри паза фазового тестера. Кроме того, металлический винт с головкой под ключ соединяется с пружиной (элементом), а пружина (элемент) затем соединяется с неоновой лампочкой. Кроме того, зажим используется для удержания фазометра в кармане.

    Конструкция Работа тестера сети

    Работа тестера фазы или линии

    Когда мы касаемся рта (плоского конца металлического стержня) тестера фазы или линии голым проводом под напряжением / горячим проводом, в то время как один из наших пальцев касается металлической крышки винт или зажим тестера фазы / линии, тогда цепь замыкается и ток начинает течь по металлическому стержню. Следовательно, неоновая лампочка внутри сетевого тестера светится.

    Металлический стержень подключен к резистору, который снижает высокий ток до безопасного значения. Сниженный ток проходит через неоновую лампу, которая подключена к (металлической пружине). Металлическая пружина соединяется с металлическим винтом с головкой под ключ, который находится в контакте с нашими пальцами. Очень слабый ток проходит через наше тело на землю и замыкает цепь. Когда цепь замыкается, начинает течь ток и начинает светиться нить неоновой лампы. Это указывает на то, что провод, к которому прикоснулся рот тестера фазы / линии, является фазой / линией / горячим.

    Если мы выполняем то же действие, что упомянуто выше, и неоновая лампа не светится, это означает, что это нейтральный (-) провод / проводник, или в фазном проводе нет сетевого питания, или фазный провод оборван посередине.

    Использование фазометра в качестве индикатора линии

    Меры предосторожности

    • Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
    • Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практические навыки работы с электричеством.
    • Не дотрагивайтесь до открытого провода / проводника, даже тестер показывает отсутствие фазы или горячего питания.
    • Используйте тестер линии только с 100–500 В.
    • Не используйте фазовый или линейный тестер с высоким напряжением.
    • Не ударяйте по ручке тестера Line, иначе неоновая лампа или элемент могут повредить его.
    • Выполнение собственных электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
    • Электричество — наш враг, если вы дадите ему шанс убить вас, Помните, они никогда не упустят его. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
    • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

    Похожие сообщения:

    как это работает, что показывает и как использовать инструмент

    Квартиры сегодня просто заполнены самыми разнообразными электроприборами.Соответственно, часто возникают ситуации, когда требуется установка, замена, подключение электрических розеток, осветительных приборов, устранение неисправностей в электрической цепи. Индикатор напряжения поможет в проведении этих работ.

    Образцов таких приборов очень много: от простых (отвертка — индикатор) до цифровых мультиметров. Они способны показать наличие напряжения в электрооборудовании, определить уровень сопротивления цепи и другие параметры.

    В продаже можно найти даже устройства, позволяющие обнаружить обрыв провода, скрытый под слоем штукатурки.

    Типы средств измерений

    Для работы с электрическими сетями низкого напряжения (до 1 кВ) используют два типа индикаторов:

    • однополюсный, показывающий прохождение емкостного тока;
    • двухполюсные, подающие световой сигнал при прохождении через них активного тока.

    Каждый тип этих устройств имеет свои особенности.

    Однополюсные измерительные приборы

    Схема однополюсного индикатора включает сигнальную неоновую лампу и резистор. Элементы помещены в диэлектрический прозрачный корпус с выступающим контактом (жалом). С другой стороны, этот индикатор фазы снабжен плоским контактом на головке. По внешнему виду он похож на отвертку, поэтому устройство и называется — индикатор отвертки.

    Важно! При работе с высоковольтными сетями необходимо соблюдать меры безопасности перед обнаружением фазы и нуля!

    Рекомендуется проверить индикатор перед использованием индикатора, прикоснувшись к электрическому проводнику, который точно находится под током.Если в тест-драйвере используются батареи, проверьте его, прикоснувшись к контактному выступу и пластине на его голове. Отвертку-тестер можно использовать при напряжении сети не более 1000 В! Используемые в нем элементы просто не рассчитаны на более высокое напряжение. При использовании категорически запрещается касаться пальцами индикатора пальцами! Жало, по сути, голый проводник, если прикоснуться им к контакту, находящемуся под напряжением, и одновременно коснуться пальцем, оно вас сотрясет! Поэтому при работе держите отвертку только за ручку!

    Отверткой легко пользоваться.Чтобы проверить наличие напряжения в цепи, нужно прикоснуться пальцем к контакту на указательной головке, а жалом к ​​оголенному проводнику или токоведущей части оборудования. Если на них подать напряжение, «неонка» начнет светиться.

    Как определить фазу

    Изучив прилагаемую к прибору инструкцию, вы легко поймете, как определить фазу и ноль индикаторной отверткой. Для этого к любому из двух проверяемых проводов нужно дотронуться до контактного наконечника отвертки, зажав пальцем пластину на ее ручке.Если горит неоновая лампа, то это фаза, иначе другой провод нулевой.

    Разновидности

    В магазинах электротоваров продается несколько разновидностей однополюсных устройств: отвертка простая с индикатором (неоновая лампа), отвертка с аккумулятором, отвертка-щуп многофункциональная. Они различаются по своим возможностям и способу подачи сигнала (световой или звуковой):

    1. Простые отвертки-индикаторы с неоновой лампочкой. Они состоят из металлического зонда (жала), пластикового корпуса, резистора высокого сопротивления, элемента неонового света и контактной металлической пластины, размещенной на голове.Устройство индикаторной отвертки наиболее простое. Он определяет только фазный провод, а также наличие напряжения. Положительной стороной таких устройств является простота использования, отсутствие аккумулятора, надежность. Как пользоваться индикаторной отверткой? Все очень просто. Вам просто нужно прикоснуться жалом к ​​оголенному проводу или розетке, а пальцем коснуться пластины на ручке. Если в цепи есть напряжение, ток будет протекать через заглушку, резистор, лампочку (заставляя ее светиться) человеческого тела, которое станет частью цепи, когда палец коснется контакта на ручке.Если убрать палец с контакта, свет погаснет. При отсутствии напряжения или повреждении проводки отвертка-тестер не светится.
    2. Отвертки-индикаторы с батарейками и светодиодными элементами. Внешне эти устройства похожи на предыдущие устройства с небольшим отличием: чтобы найти фазный провод, нельзя касаться контактной пластины на конце отвертки. Кроме того, такое устройство можно назвать электропроводкой на наличие разрывов. Для этого коснитесь жала, чтобы коснуться одного конца цепочки, коснитесь другого конца цепочки и коснитесь пальцем контакта на головке тестера.Если цепь исправна, светодиодный элемент загорится. Индикаторная отвертка с батареей стоит чуть дороже обычной.
    3. Продвинутые отвертки-индикаторы. Устройства с большим количеством функций и более сложной начинкой, но отличаются все тем же принципом работы индикаторной отвертки. Они позволяют не только определить фазу или прозвонить провода, но и подходят для бесконтактного обнаружения скрытой проводки под небольшим слоем отделочного материала. Благодаря высокой чувствительности устройств можно определять фазу по одному изолирующему слою изоляции, не повреждая ее.Они недорогие, точные, простые и понятные в эксплуатации. Например, отличным выбором для домашних работ по электрике станет индикаторная отвертка Safeline MS-18. Это устройство позволит легко обнаружить наличие переменного напряжения до 250 В контактным методом (может обнаруживать фазный и нейтральный провод). Также может использоваться для бесконтактного метода обнаружения скрытой проводки (до 600 В). Умеет бесконтактным способом найти место обрыва провода, прозвонить цепь, а также установить полярность АКБ или АКБ (до 36 В).С таким количеством функций модель недорогая (в среднем 250 рублей). Для выбора режимов тестирования (контактный / бесконтактный) отвертка оснащена переключателем. Такие устройства станут универсальными «детекторами» обрывов проводов под слоем отделочного материала. В их схеме есть как световой, так и звуковой индикатор. При необходимости многофункциональную индикаторную отвертку можно настроить для конкретных работ.

    Как проверить повреждение проводов, спрятанных в стене? Для этого используется индикаторная электронная отвертка.Включив его и установив переключатель в бесконтактный режим работы, необходимо медленно провести стилусом отвертки-тестера вдоль стены по трассе, по которой проходят провода от распределительной коробки к выключателю или розетке. В месте повреждения кабеля световой индикатор погаснет.

    Стоимость большинства моделей индикаторных отверток невелика. Достаточно функциональна для проверки электрических цепей в домашних условиях.

    Приборы биполярного типа

    Биполярный индикатор имеет два корпуса из диэлектрического материала, соединенных между собой тонким проводом длиной около метра (у разных производителей он может быть разным).Каждый из корпусов имеет контактный наконечник, элемент неонового света (газоразрядную лампу, светодиод) и резистор. Более продвинутые модели оснащены звуковой сигнализацией.

    При помощи двухполюсных индикаторов наличие тока между двумя контактами сети или оборудования проверяется прикосновением к контактам устройства. Таких устройств довольно много. Они разные, прежде всего, своим функционалом. Двухполюсные указатели считаются профессиональными приборами, отличаются более высокой точностью (могут измерять переменное напряжение с точными пороговыми значениями от 6 до 380 вольт), поэтому используются для сложных работ (подключение станка, электродвигателя. ).Например, их можно использовать для определения фазировки (подключения фаз) в сети 380 В с трехфазной нагрузкой.

    Важно! Для бытовых нужд (при напряжении до 1 кВ) ограничений по применению индикаторов нет. При проверке сетей и электроустановок напряжением выше 1 кВ обязательно использовать диэлектрические перчатки.

    Самая простая стрелка биполярной конструкции (как и обычная отвертка с индикатором напряжения) может определять только наличие напряжения (приборы серии УНН, ПИН, МИН и другие).Более функциональные модели дают возможность не только проверить напряжение на определенном участке цепи, но и определить его номинальное значение, полярность. Помимо источников неонового света устанавливаются светодиоды, в приборе может быть и собственный звуковой датчик. Функция звукового сигнала пригодится при осмотре проводки в темных помещениях.

    Цифровые мультиметры

    Большой популярностью у профессионалов пользуются цифровые приборы для измерения напряжения — мультиметры. Это универсальный прибор для электрика, он позволяет проверить несколько характеристик электрической цепи: напряжение, ток, сопротивление.Помимо элементов звуковой и световой сигнализации, устройство оснащено цифровым дисплеем.

    Кроме того, можно приобрести специальные токоизмерительные клещи, позволяющие измерять ток без повреждения изоляции проводки. Некоторые модели оснащены датчиком температуры для проверки температуры электрооборудования — распределительных шкафов, прерывателей, электродвигателей. Такие устройства, как правило, используют те специалисты, которым по роду деятельности приходится посещать подстанции со сложным электрооборудованием.

    Самодельные приборы

    Индикатор напряжения — обязательный атрибут в работе электрика. А что делать, когда не было заводского тестера и нужно проверить наличие напряжения в сети? Вы можете сами провести тест. Перед тем, как сделать индикатор напряжения, нужно повторить его еще раз. Контактный шлейф индикатора подключается к резистору, он нужен для ограничения тока, протекающего через тело человека, до безопасного значения, который в свою очередь подключается к неоновой лампочке, и он подключается к контактной пластине, которая закрывается пальцем во время работы.

    В качестве резистивного элемента для большей безопасности (во избежание поражения электрическим током при работе с высоким напряжением) рекомендуется использовать либо один резистор 1 МОм, либо, если его нет, два резистора с номиналом для каждого не менее 500 кОм. , которые соединены последовательно. В качестве светового элемента можно использовать любую газоразрядную индикаторную лампу, допускается даже использование неоновой лампы от стартера, которая работает совместно с люминесцентными лампами.

    Кусок тонкой стальной проволоки или спицы может служить жалом.Для замыкающего контакта на ручке подойдет любая тонкая металлическая пластина. Все эти элементы соединяются (спаиваются) в описанной выше последовательности. Например, прозрачная ручка или маркер с тонкими стенками (можно вырезать отверстие в корпусе под лампу, если он непрозрачный). Зная, как работает индикаторная отвертка, вполне возможно сделать это своими руками.

    Если срочно проверяете электрическую схему на наличие напряжения, и нет времени возиться с паяльником и сложной конструкцией, можно применить еще более простой метод.Понадобится только лампочка от стартера и высокоомный резистор. К одному из контактов лампы прикручивается резистор и самодельный индикатор напряжения готов!

    Достаточно лишь подцепить контакт резистора (другим контактом он прикручен к лампе), и свободный контакт лампы будет действовать как жало этой самоделки. Им нужно прикоснуться к тестируемому кабелю. Если провод находится под напряжением, лампа загорится. Этот зонд подходит как временное средство, когда под рукой нет магазинного тестера.

    Если вы обнаружили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter .

    • Работа инструмента
    • Использование инструмента

    При проведении любого вида ремонтных работ, в первую очередь, возникает вопрос электробезопасности. Это связано с тем, что неожиданный разряд электрического тока приведет к травмам и другим неприятным последствиям. Понять, под напряжением ли провода, поможет обычная индикаторная отвертка.

    Назначение индикаторной отвертки

    Чтобы понять, как пользоваться таким инструментом, необходимо знать порядок подачи тока. Все провода, имеющиеся в доме / квартире, питаются от общего электрического щита, который распределяет напряжение по всем комнатам в доме. Ток проходит через фазные проводники, которые постоянно находятся под напряжением. Возврат в распределительный щит осуществляется по нулевым проводам (массе). В то время, когда электроприбор отключен, заземляющий провод не представляет опасности.

    Для того, чтобы понять, какой провод выполняет функцию фазы, а какой — массу, используется тестер или индикаторная отвертка.

    Перед тем, как приступить к работе с проводами или всей проводкой, необходимо понять, что такое отверточный тестер, как им пользоваться и в хорошем состоянии он находится. Для этого необходимо протестировать тестер на подключенном источнике питания. Таким щупом может быть обычная розетка, находящаяся в исправном состоянии. В эту розетку нужно вставить отвертку стингер-тестера, а если лампочка не загорается, значит, инструмент нужно заменить.Во время теста ни в коем случае не касайтесь стержня / протектора тестера.

    Во избежание повреждения отвертки в штатном режиме она не используется. Поскольку хвостовик такой отвертки изготовлен из мягких сплавов, таким инструментом нельзя поворачивать и скручивать различные резьбовые соединения.

    Вернуться к содержанию

    Работа инструмента

    Самый простой тестер позволяет определить только провод с фазой. Современные модели позволяют определять массовую проводимость.Более того, современные электротехнические инструменты способны обнаружить наличие напряжения даже в скрытых проводах под штукатуркой.

    Внешне тестер с индикатором не отличается от обычной шлицевой отвертки, но имеет корпус из прозрачного пластика. В этот корпус впаян небольшой резистор, к которому подключена диодная лампа. Этот свет загорается, когда рабочий наконечник касается фазы под напряжением.

    В работе таких фазовых детерминант сам человек, а точнее один его палец, становится неотъемлемой частью произведения.Большой палец руки, в которой находится прибор, необходимо положить на противоположный конец тестера. Эта процедура замыкает цепь.

    Поскольку встроенный резистор имеет высокое сопротивление, ток, протекающий в этот момент по телу человека, будет очень небольшим и совершенно безопасным.

    Если отвертка по какой-то причине вышла из строя, то световой элемент не загорится. В случае неисправности инструмента такая отвертка не ремонтируется своими руками, а подлежит полной замене.Не бойтесь сломанного тестера, он не представляет никакой угрозы для здоровья человека.

    Вернуться к содержанию

    Использование инструмента

    Есть несколько основных работ, позволяющих выполнить аналогичную отвертку. Чаще всего его используют для проверки работоспособности розеток и выключателей. Также очень часто с его помощью можно безопасно проверить рабочее состояние различных удлинительных кабелей.

    Более того, с помощью такого определителя фазы можно проверить не только наличие фазного напряжения, но и наличие заземления.Для проведения такой проверки необходимо прикоснуться к контакту фазы розетки рабочим наконечником инструмента. Этот контакт выполнен в виде медной полосы, которая находится рядом с входными отверстиями для вилки.

    Индикаторная отвертка используется для проверки исправности выключателей и розеток.

    Если световой элемент не загорается, заземление исправно. Противоположная ситуация означает, что заземление «пробито», поэтому необходимо провести проверку всей электропроводки.

    Очень часто с помощью ручного тестера можно определить фазу люстры или других световых приборов. Фазные токи должны быть на внутренних контактах и ​​ни в коем случае не на резьбе. При обратной ситуации использовать такой световой прибор нельзя, чтобы избежать замыкания всей проводки.

    Проверку подачи тока в этой ситуации нужно проводить очень осторожно, так как одновременное соприкосновение обоих контактов приведет к короткому замыканию всей цепи.

    Также такие отвертки можно использовать при пропадании напряжения в сети, которое может произойти из-за переходов избыточных токов к любому бытовому прибору. В этом случае необходимо подключить это устройство и установить на его корпус жало устройства. Тусклое свечение светодиода укажет на наличие утечки. Если же наоборот свет стал намного ярче обычного, то наблюдается прямое подключение фазы к корпусу. В обоих случаях световое устройство следует немедленно отключить и отремонтировать.

    В быту мы используем такой инструмент нечасто, но бывают случаи, когда его наличие просто необходимо.

    Несмотря на безопасность индикаторной отвертки, работу с электрическими проводами следует доверить мастерам-электрикам.

    Так как любое неосторожное движение при работе с электричеством может привести к печальным последствиям.



    С детства нас учат ничего не класть в проемы розетки.И это абсолютно правильно, так как такой опрометчивый поступок грозит вызвать болезненный, а в некоторых случаях даже смертельный разряд электрического тока. Но есть специальное приспособление, которое создано специально для этого использования. Это индикаторная отвертка, о которой поговорим позже.

    Устройство и принцип действия

    Почему преобладают детские и обоснованные страхи и вставлять в изделие очень похожее на обычную отвертку? Для того, чтобы проверить его исправность и продумать дальнейший план действий: начните ремонт самостоятельно или вызовите квалифицированного электрика.

    По этому поводу можно задать справедливый вопрос: «А если взлетит?» Нет.

    Все дело в особенностях ее устройства, которое выглядит так:

    • Sting — это контактная часть устройства. Его следует вставить в розетку или прислонить к оголенным проводам;
    • Резистор Обладает очень высоким сопротивлением, благодаря чему в жало не попадает опасный электрический ток;
    • Неоновая лампа — это непосредственно сам индикатор, который при наличии напряжения в исследуемом объекте начинает светиться;
    • Пружина улучшает контакт с контактной пластиной;
    • Контактная пластина .И самое интересное: контактирует пальцем. То есть по сути лучше было бы добавить в схему устройства еще один элемент: вы!

    Таким образом, принцип работы индикаторной отвертки довольно прост:

    • Ток от находящегося под напряжением элемента проходит через присоединенный зонд ;
    • Затем «врезается» в резистор, сопротивление которого больше 0,5 мОм. Такой барьер ослабляет ток до безопасного для человеческого тела уровня ;
    • И зажигает неоновую лампочку , тем самым демонстрируя наличие фазы и исправность проводки.

    Разновидности

    Какие бывают индикаторные отвертки? Выделяют три основных типа:

    Классический

    Именно этот тестер мы с вами уже обсуждали выше.

    Его преимущества можно записать:

    1. Практичность и долговечность . Это простейшее приспособление может долгие годы храниться среди ваших инструментов, не требуя к себе никакого внимания, и выручить в тех случаях, когда необходимо проверить электрические цепи;
    2. Низкая цена
      .Простота устройства наглядно демонстрирует, что нет необходимости в больших ресурсах для создания такого устройства, а значит, брать дорого отсюда некуда;
    3. Элементарное руководство по эксплуатации . Воткнул жало в гнездо и приложил палец к контактной пластине. Что может быть проще? Лампочка — фаза загорелась, не загорелась — ноль или обрыв.

    Только не прикасайтесь руками к металлической части масляного щупа, вставленной в розетку.Это чревато поражением электрическим током.

    Но есть и недостатки:

    1. Высокий порог воспринимаемого напряжения . Прибор будет нормально работать только при наличии в сети шестидесяти и более вольт;
    2. Наличие только контактного метода тестирования .

    Со светодиодом

    Внешне данные устройства не отличаются от вышеперечисленных товаров.

    Но внутри они дополнены аккумулятором и биполярным транзистором:

    Простой способ отличить автономный паттерн от обычного, а также проверить его работоспособность — приложить палец одной руки к контакту тарелку, а другой палец — к иглу.Свет должен гореть.

    Прикоснитесь к контактной пластине в этом случае, когда проверка розетки не требуется.

    Кроме того, есть ряд положительных моментов:

    1. Возможность применения бесконтактного метода Для проверки движения электрического тока в проводке. Для этого достаточно поднести отвертку обратной стороной к изоляции провода;
    1. Расширение области применения прибора:
    • Теперь вы можете проверить кусок провода на обрыв, просто прикрепив его оголенные концы к щупу и контактной пластине соответственно;
    • Проверить цоколь лампы, прикоснувшись к нему жалом перед ним;
    • Узнать о попадании электрического тока на корпус металлического оборудования.В этом случае также необходимо будет коснуться им рабочей части;
      Во всех упомянутых случаях светодиодный индикатор будет «подмигивать» вам;

    Категорически запрещается использовать индикаторную отвертку в качестве обычной отвертки для затяжки винтов или болтов. Материал их зонда просто не рассчитан на такие нагрузки.

    1. Возможность испытания силовых ячеек, напряжение которых даже на меньше 60 В .

    Но есть и минусы, связанные с таким апгрейдом:

    1. Чрезмерная чувствительность система играет не только в плюс, но и в минус.Лампочка может загореться даже при отсутствии тока в исследуемом объекте. Поэтому перед тем, как использовать отвертку-индикатор с батарейкой, убедитесь, что ничто не может повлиять на сделанные измерения;
    2. Зависит от батареи . Периодически приходится менять автономный источник питания.

    Universal

    Внутри этого устройства уже можно найти микросхему, расширяющую его возможности.

    Так, например, у него есть три режима работы, которые устанавливаются переключением специального ползунка на соответствующую отметку:

    • «О» — наличие напряжения при выполнении проверки контактов оповещается включением встроенная лампочка;
    • «L» — это бесконтактная проверка наличия тока с низкой чувствительностью.Также сопровождается появлением зеленого свечения на индикаторе;
    • «H» — бесконтактное тестирование с высокой чувствительностью, позволяющее обнаруживать силовые линии даже под слоем, что сопровождается не только зажженной лампочкой, но и звуковым сопровождением.

    Так что использовать индикаторную отвертку такого типа очень удобно и эффективно.

    Из минусов следует выделить:

    • Сравнительно высокая стоимость . Дополнительные элементы в составе устройства, безусловно, увеличивают стоимость изделия;
    • Частая замена аккумулятора .Энергозатратность таких инструментов довольно большая.

    Предложения от производителей

    А теперь перейдем к тому, что можно найти на полках специализированных магазинов по рассматриваемому типу приборов:

    Модель модели «Vorel 65233»

    Проверка проводов с отверткой-щупом

    Видео в этой статье содержит дополнительные материалы, а вопросы по теме вы можете задать в комментариях.

    В статье я приведу пример использования тестовой отвертки на напряжение 100 — 500 В переменного тока. Рассмотрю два типа бытовых индикаторных отверток для индикаторов напряжения.

    Давайте разберемся, из чего состоит индикаторная отвертка и как она работает.

    Рис. 1 Отвертка индикаторная на напряжение 100 — 500 В переменного тока.

    Рис. 2 Индикаторная отвертка на напряжение 100 — 500 В переменного тока и ручка.

    Индикаторная отвертка имеет небольшие размеры, поэтому многие электрики носят их с собой, она не занимает много места в карманах.

    Теперь я займусь этим и покажу, из чего состоит отвертка.

    Рис. 3 Открутите колпачок индикаторной отвертки.

    В колпачке находится контакт, необходимый для работы индикаторной отвертки. При проверке напряжения к этому контакту нужно прикоснуться пальцем, чтобы появилась токовая цепь и загорелся индикатор.

    Рисунок 4 Отвинчиваемая крышка.

    Рисунок 5 Снимите крепление для переноски в кармане.

    Рис. 6 Снимите пружину.

    Пружина необходима для создания хорошего контакта между лампой, контактом цоколя, резистором и наконечником отвертки.

    Рисунок 7 Снимите лампочку.

    Лампочка имеет форму цилиндра. Он состоит из 2-х контактов, лампочки, в нутрии которой есть нить накала. Поэтому при проверке наличия напряжения необходимо убедиться в исправности индикаторной отвертки и проверить ее на токоведущих частях, где вы знаете, что на них есть напряжение.То же самое следует сделать, если индикаторная отвертка случайно упала на землю. Лампочка может развалиться и индикаторная отвертка может не работать, а вы проверите наличие напряжения, индикатор покажет, что его нет, а на самом деле оно есть. Это может привести к несчастному случаю, поражению электрическим током и смерти.

    Рисунок 8 Снимите резистор.

    Резистор необходим для ограничения тока и напряжения. Для безопасной работы индикаторной отверткой сопротивление резистора равно 0.5 мОм. Потому что при проверке наличия напряжения в индикаторе загорается лампочка. Чтобы сжечь лампочку, нужно создать цепь тока, фаза — земля. Наконечник отвертки подключается к фазе, а второй конец индикаторной отвертки — к человеку, стоящему на земле. Через человека проходит ток в землю и загорается свет. Для человека безопасный ток составляет от 10 до 30 мА.

    Рис. 9 Винтовое соединение индикатора.

    Рис.10 Проверка индикаторной отвертки. Лампочка горит, индикатор в норме.

    Рис. 11 Отвертка индикаторная на напряжение 100 — 500 В переменного тока.

    Индикаторную отвертку на 100 — 500 В переменного тока нельзя использовать в перчатках, так как она не подойдет. Также индикаторная отвертка не подойдет, если человек стоит на изолированном основании, либо подвешен, либо стоит на деревянной стремянке, контакт человека с землей необходим.

    Рассмотрим на примере еще одну индикаторную отвертку на батарейках.

    Рис. 12 Индикаторная отвертка на батареях.

    Рис. 13 Индикаторная отвертка на батарейках.

    Рис. 14 Проверка индикаторной отвертки на аккумуляторах.

    Эта индикаторная отвертка работает иначе. Чтобы проверить наличие напряжения, не прикасайтесь пальцем к другому концу отвертки. Достаточно коснуться токоведущей части жалом отвертки, загорится индикатор — это фаза.

    Рис. 15 Определение нуля.

    Если вставить индикаторную отвертку в другую розетку, то не светит, значит ноль. Чтобы определить целостность нулевого проводника, прикоснитесь к другому концу индикаторной отвертки. Если лампочка горит, значит ноль, если не горит, значит нуля нет.

    Рис. 16 Определение проволоки под штукатурку.

    Чтобы найти под штукатуркой провод под напряжением, необходимо взять индикаторную отвертку для жала и медленно водить вторым концом отвертки по стене, где проложен провод.Вокруг проводника с током образуется электрическое поле, на которое индикатор реагирует и светодиод начинает светиться.

    Рис. 17 Определение целостности колбы.

    Рис. 18 Определение целостности цепи.

    Если взять индикаторную отвертку за оба конца руками, то появляется цепочка и загорается светодиод. Если между рукой и концом отвертки вставить лампочку, можно проверить целостность лампочки.Если лампочка полная, значит светодиод горит, если не весь, значит светодиод не горит.

    Рис. 20 Два типа отверток, которые я рассмотрел.

    В статье я рассмотрел два типа бытовых индикаторных отверток индикаторов напряжения. Первая отвертка может определить наличие напряжения на токоведущей части, ее работа зависит от наличия заземления — второго контакта. Не проверяйте напряжение в перчатках, индикаторная отвертка не подойдет.

    Вторая индикаторная отвертка может проверить напряжение в перчатках. Также он может проверить наличие нуля — без перчаток. Ищите в стене провод под напряжением — без перчаток. Используйте индикатор для профессиональных звонков — без перчаток.

    Рассмотрим пример использования многофункциональной индикаторной отвертки на вводном трехфазном выключателе трехфазного счетчика электроэнергии в офисе.

    Рис. 21 Бухгалтерский щит и щит освещения.

    Рис. 22 Бухгалтерская плата.

    Рис. 23 Защитный экран.

    На плате счетчика нет автоматических выключателей. Вот стоит трехфазный счетчик электроэнергии «ЭНЕРГОМЕРС», надпись закрыта. Щит разбирать не пробовал. Потому что он запечатан. Питание сразу приходит на счетчик, а затем после счетчика на плату трехфазной подсветки. Наличие напряжения проверю на вводном автомате щита освещения.

    Рис. 24 Проверка наличия напряжения в фазе «А».

    Рис. 25 Проверить напряжение в фазе «B».

    Рис. 26 Проверить напряжение в фазе «C».

    Power поступает на вводный трехфазный автомат С25. Электроснабжение, наличие напряжения проверяем на верхних контактах трехфазного автомата. Для проверки напряжения использую многофункциональную индикаторную отвертку на аккумуляторах. Не касайтесь пальцем второго конца индикатора.

    Рассмотрим пример использования многофункциональной индикаторной отвертки. Проверим наличие напряжения на вводном автомате однофазного счетчика электроэнергии СЕ 101, который находится в подъезде многоквартирного жилого дома в половице.

    Рис. 26 Этажные квартиры на 5 квартир.

    Рисунок 27 Откройте дверцу заслонки.

    Находим счетчик и вводной автоматический выключатель желаемой квартиры.Для проверки наличия напряжения нам нужно снять панель щита, здесь конструкция щита не позволяет быстро снять панель, индикаторной отверткой наличие напряжения проверять не будем. Красный светодиод на счетчиках — это говорит о наличии напряжения. Я буду проверять напряжения на автомате на приборной панели, которая находится в квартире.

    Рисунок 28 Щит в квартире.

    Рисунок 29 Снимите крышку.

    Отключить автоматические выключатели, УЗО. Проверяем наличие напряжения на входе, которое идет со счетчика.

    Рис. 30 Проверить фазное напряжение.

    Питание поступает на вход УЗО. Для проверки напряжения использую многофункциональную индикаторную отвертку на аккумуляторах. Прикасаться пальцем ко второму концу не нужно.

    Рис. 30 Проверить нулевое напряжение.

    В нуле нет напряжения.Проверяем на наличие нуля. Для этого дотроньтесь пальцем до конца отвертки.

    Рис. 31 Проверка целостности нуля.

    Работы в электроустановках имеют право выполнять обученный квалифицированный персонал, имеющий группы допуска по электробезопасности и уполномоченный на выполнение данного вида работ.

    воскресенье, 29 января 2017 г. — 21:13


    Если спросить нас, гораздо интереснее было бы узнать, как работает индикаторная отвертка и как работает индикаторный винт.Быть в курсе новинок очень полезно. Например, лампочки с нитевидным светодиодным свечением могут проработать до 30 000 часов. Это примерно 10 лет неутомимого ежедневного труда, превышающего закон на 25%. Многие захотят решить свои проблемы раз и навсегда в прямом смысле этого слова. Но когда нам говорят, что можно бесконтактным способом измерять напряжения в тысячах вольт и проверять целостность цепей, то невольно начинаешь задумываться, как пользоваться индикаторной отверткой.

    Отвертки индикаторные

    Все началось с простых индикаторных отверток, которые реагировали на фазу в цепи. Многим это кажется удивительным, а на самом деле довольно любопытным. Внутри последовательно с миниатюрной газоразрядной лампочкой находится высокоомное сопротивление. Обратите внимание, что для таких тестовых отверток электрик должен прикоснуться к обратной металлической стороне ручки. В противном случае свет не горит. Те, кто не знает такой простой особенности индикаторных отверток, могут не увидеть потенциал даже там, где он есть, или взять за фазу нейтральный провод (если светодиод служит индикатором).И все дело в том, что ток может образоваться только в замкнутой цепи.

    За одним исключением — когда емкость заряжена. В данном случае речь идет о человеческом теле. Первое касание вызывает резкое увеличение тока, что вызывает пробой искрового промежутка лампочки. При высвобождении заряд гаснет в тканях человеческого тела. И снова можно использовать отвертку. Посмотрите на картинку: взгляд наших читателей представляет собой разобранную отвертку-тестер.Все детали подписаны и сложены в том порядке, в котором они находились внутри:

    1. Токопроводящий паз индикаторной отвертки из стали плотно запрессован в пластиковый корпус. Он изолирует высоковольтную часть, блокирует возможность прикосновения к ней человека.
    2. Высокопрочный композитный материал упирается в токопроводящую щель индикаторной отвертки, сопротивление которой значительно превышает МОм (для тестера постоянного тока). Этот цилиндр является ограничивающим резистором, уменьшающим ток в цепи до незначительного.
    3. Сердцем индикаторной отвертки является миниатюрная лампочка, в которой в микроскопическом пузыре между двумя медными электродами создается разряд. Из-за ионизации содержимого запаянной колбы мы видим свечение. Вот почему вы не можете прозвонить этот кусочек стекла, как обычный предохранитель. Мешает зазор между проводниками.
    4. Стальная пружина передает ток на контактную часть крышки, которая намотана на ручку корпуса.

    Вот и все устройство индикаторной отвертки.Все гениальное просто. Текущее значение — микроампер. Благодаря этому электрик ничего не чувствует, касаясь колодки. Но без этого тестовая отвертка работать не будет. Вы можете быть уверены, что свет будет гореть очень долго. Так каков принцип работы индикаторной отвертки? Подумайте: на всей планете используются системы заземления. При пробое изоляции туда течет ток. Куда все это девается?

    Электрическая емкость Глобус не превышает 0.7 мФ. Сегодня небольшой цилиндр в алюминиевой оболочке может содержать во много раз больше энергии. Но на конденсаторе почему-то никого нет заземления. Дело в том, что внутри Земного шара стремительно угасает энергия электрического тока. Работа ведется в основном по прогреву почвы и излучению в космос: текущие колебания затухают.

    Точно то же самое и в нашем случае с индикаторной отверткой. Розетка заземлена на человека благодаря очень высокой радиационной стойкости.Внутри тела ток быстро делает свое дело и гаснет. Благодаря чему мы без устали наблюдаем за тем, как горит индикаторная лампочка винта индикатора. Заземление происходит за счет сопротивления излучения человеческого тела. Образуется электромагнитная волна, которая течет в космос. Это объясняет тот факт, что к тем изделиям, в которых светодиод выполняет роль светодиода, не нужно прикасаться: нет необходимости протыкать искровой промежуток колбы, а излучение идет прямо через контактную площадку.

    Если первая тестовая отвертка была простой, то сегодня все изменилось.Им почти предлагают заменить тестер. Возможности индикаторных отверток настолько велики, что с их помощью появилась возможность регистрировать сильные электромагнитные поля. И это уже важная особенность, ведь каждый хочет знать, не представляет ли его собственный монитор угрозу для здоровья. А таких отверток всего пара сотен. А можно носить в кармане и везде можно найти «жучки». Прохладный?

    Индикаторы современных отверток

    Индикаторы современных отверток — батарейки.Благодаря этому устройство может поймать очень слабый сигнал. Это рабочее напряжение используется для оценки параметров. Использование современных отверток выглядит следующим образом:

    Но самое ценное, что при использовании удаленной тестовой отвертки становится легко соблюдать меры безопасности. Помимо всего вышеперечисленного, современные устройства для резки позволяют проверить наличие заряда на различных типах аккумуляторов, аккумуляторов.

    Как выбрать себе индикаторную отвертку

    Что бы ни лежало на прилавке, запомните одно простое правило: наиболее функциональна та индикаторная отвертка, в которой есть батарейка.Это прямо указывает на то, что прибор активен, то есть содержит внутри себя усилительные каскады. Что увеличивает чувствительность в сотни и тысячи раз. В итоге доступны все интересные варианты, о которых мы сегодня рассказали. Да и в функционале особой разницы нет, если, скажем, лежит индикаторная отвертка с дисплеем или просто какое-то стекло. Главное, чтобы аккумулятор был.

    Конечно, параметры могут отличаться, потому что цены не совпадают, но уже нужно читать паспорт с техническими данными.Там будет написано, есть ли возможность бесконтактной работы, каковы пределы измерения и, самое главное, как пользоваться индикаторной отверткой.

    Обратите внимание, что сейчас наступило время, когда каждый пытается заработать как можно больше. Некоторые пытаются продать ненужный товар. Поэтому нужно четко понимать, что для серьезного теста транзисторов отвертка не годится, и в то же время измерить ее хоть приблизительно напряженность поля перед экраном было бы очень круто.Следует выделять функциональные и отдавать предпочтение устройствам, которые максимально просты, быстро и качественно решают поставленную задачу.

    Еще можно сказать, что хорошо бы иметь дома тепловизор. Он так хорошо находит трещины в окнах. Но когда смотришь на цену в 100 тысяч рублей, понимаешь, что голая рука, смоченная водой, значительно удешевит эту работу. А 100 тысяч рублей можно потратить, например, на стеклопакеты. Да хоть проверить, что установку сделали по всем правилам.

    Отвертка для тестера сети

    .

    .

    Может выглядеть как обычная отвертка, но отвертка для тестера сети — это намного больше.

    .

    . Этот простой на вид инструмент на самом деле является частью электронного испытательного оборудования . Его можно использовать для проверки оборудования на наличие или отсутствие напряжения.

    .

    Как им пользоваться?

    .

    1. Сначала вы помещаете конец отвертки в рабочее отверстие и нажимаете большим пальцем на металлический колпачок на рукоятке отвертки

    .

    2. При подаче напряжения загорается неоновая лампочка в ручке.

    .

    3. Тестер не загорится, если он находится в контакте с нейтралью или клеммами заземления, или если питание отсутствует.

    .

    4.Всегда проверяйте исправность лампы с помощью тестера сначала на цепи под напряжением

    .

    5. Никогда не прикасайтесь к неизолированному лезвию при испытании

    .

    .

    Как это работает?

    .

    Здесь все становится очень техничным, но на самом деле довольно умным.

    .
    Бьюсь об заклад, вы не знали, что вы электрически заряженное существо. Хотя, возможно, вы это сделали, если когда-либо испытывали статический разряд и чувствовали, что через вас пробегает небольшой электрический разряд!

    .

    Слово «Емкость» означает способность системы накапливать электрический заряд. А теперь представьте, что эта система — это вы или кто-то другой, у кого в руках отвертка для сетевого тестера .

    .

    Как упоминалось выше, если электрический заряд определяется с помощью отвертки сетевого тестера, загорается неоновая лампа. Для зажигания неоновой лампы требуется очень мало электрического тока.

    .

    Так же, как и с проводами в вилке, у вас:

    .

    1. Провод LIVE — это то, что вы проверяете с помощью отвертки

    .

    2. Провод НЕЙТРАЛЬ — это токоведущий провод с возможностью проведения электрического тока, отвертка сетевого тестера

    .

    3. И, наконец, провод EARTH — это провод, который заземляет электрический ток, устанавливая соединение непосредственно с Землей и уменьшая любую статическую энергию

    .

    . Когда большой палец нажимает на колпачок на рукоятке отвертки для проверки сетевого питания , вы завершаете подключение отвертки, действуя как соединение с землей или заземлителем цепи.

    .

    Довольно инновационный маленький инструмент, не так ли!

    Как определить фазу индикатором отвертки. Как определить фазу и ноль индикаторной отверткой? Типы пробников, их возможности.По цветовой гамме

    Мало кто понимает сущность электричества. Такие понятия, как «электрический ток», «напряжение», «фаза» и «ноль» — по большей части темный лес, хотя мы сталкиваемся с ними каждый день. Давайте получим крупицу полезных знаний и разберемся, какая фаза и ноль в электричестве. Чтобы изучить электричество с нуля, нам нужно разобраться с фундаментальными концепциями. В первую очередь нас интересуют электрический ток и электрический заряд.

    Электрический ток и электрический заряд

    Электрический заряд
    — физическая скалярная величина, определяющая способность тел быть источником электромагнитных полей.Носителем мельчайшего или элементарного электрического заряда является электрон. Его заряд составляет примерно -1,6 за 10 дюймов минус Кулон девятнадцатой степени.

    Заряд электрона — это минимальный электрический заряд (квант, часть заряда), который возникает в природе со свободными долгоживущими частицами.

    Начисления условно делятся на положительные и отрицательные. Например, если потереть шерсть эбонитовой палочкой, она приобретет отрицательный электрический заряд (избыток электронов, захваченных атомами палки при контакте с шерстью).

    Статическое электричество на волосах имеет ту же природу, только в этом случае заряд положительный (электроны теряют волосы).

    Основной вид переменного тока — синусоидальный ток
    . Это ток, который сначала повышается в одном направлении, достигая максимума (амплитуды), начинает снижаться, в какой-то момент становится равным нулю и снова повышается, но в другом направлении.

    Непосредственно о загадочной фазе и нуле

    Все мы слышали о фазе, трех фазах, нуле и земле.

    Простейший вариант электрической цепи однофазная цепь
    . У него всего три провода. По одному из проводов ток течет к потребителю (пусть это будет утюг или фен), а по другому — возвращается. Третий провод в однофазной сети — это земля (или земля).

    Заземляющий провод не несет нагрузки, но служит предохранителем. Если что-то выходит из-под контроля, заземление помогает предотвратить поражение электрическим током. По этому проводу излишки электричества отводятся или «стекаются» в землю.

    Провод, по которому идет ток к устройству, называется фаза
    , а провод, по которому возвращается ток — ноль.

    Так зачем вам ноль в электричестве? Да по той же фазе! По фазному проводу ток течет к потребителю, а по нулевому проводу отводится в обратном направлении. Сеть, по которой распределяется переменный ток, трехфазная.Он состоит из трех фазных проводов и одного обратного.

    Именно по такой сети ток идет в наши квартиры. Подходя непосредственно к потребителю (квартирам), ток делится на фазы, и каждой из фаз дается ноль. Частота смены направления тока в странах СНГ — 50 Гц.

    В разных странах действуют разные стандарты напряжения и частоты в сети. Например, в обычные домашние розетки в США подается переменный ток 100-127 Вольт и частотой 60 Герц.

    Нельзя путать фазный и нулевой провода. В противном случае можно устроить короткое замыкание в цепи. Чтобы этого не произошло и вы ничего не перепутали, провода приобрели другой цвет.

    Какого цвета обозначены фаза и ноль в электричестве? Ноль, как правило, синий или синий, а фаза — белая, черная или коричневая. Заземляющий провод тоже имеет свой цвет — желто-зеленый.

    Итак, сегодня мы узнали, что означают понятия «фаза» и «ноль» в электричестве.Будем просто рады, если для кого-то эта информация была новой и интересной. Теперь, когда вы слышите что-то об электричестве, фазе, нуле и земле, вы уже знаете, о чем идет речь. Напоследок напоминаем, если вам вдруг понадобится рассчитать трехфазную цепь переменного тока, смело можете обращаться в студенческую службу . С помощью наших специалистов даже самая смелая и сложная задача станет «трудной для вас».

    Как определить фазу? Чаще всего этот вопрос задают, когда необходимо определить фазу в домашней розетке или в электропроводке.Сетевое напряжение, которое поступает в ваш дом, поступает по двум проводам, один из которых фазовый, а другой — нулевой. В этой статье вы найдете два способа определить фазу в домашней проводке или розетке.

    Использование индикаторной отвертки

    Отвертки с индикатором фазы часто можно увидеть на рынке или в радиомагазине. Чаще всего их называют зондами . По внешнему виду щуп представляет собой плоскую отвертку, которая состоит из железного щупа, повышенного сопротивления a и неоновой лампочки.Все они соединены последовательно.

    Попробуем на практике определить фазу с помощью нашей отвертки-индикатора фазы. Для этого нам нужно прикоснуться пальцем к верхней части отвертки, тем самым мы замкнем цепь фаза-щуп-земля-земля, если ткнуть по фазе. Пройдет ток, но он будет настолько слабым, что вы даже ничего не почувствуете. Тем временем на отвертке загорится неоновая лампочка. Итак, мы в фазе.

    Втыкаем щуп и добираемся до «нуля».Неоновый свет выключен. Значит, другой контакт розетки — это как раз фаза.

    Проверяем и убеждаемся. Неоновая лампа горит, значит, это наша фаза .


    Использование мультиметра

    А что, если у нас нет индикаторной отвертки? Как быть в этом случае? Для этих целей можно использовать обыкновенный. Ставим скрутку на измерение переменного напряжения и берем в руки любой мультиметр.

    Втыкаем второй щуп в розетку и смотрим, что мультиметр покажет на дисплее.Если коснуться нуля, то на дисплее мультиметра будет отображаться ноль или несколько вольт. Если коснуться фазы, то на дисплее мультиметра появляется приличное напряжение — это фаза. Ниже на фото мы определили фазу.

    Если он также показывает нули, возьмите батарею одной рукой, а щуп мультиметра другой. Возможно, ваш пол очень хорошо изолирован от земли. При измерении таким способом главное не перепутать режим измерения напряжения и силы тока.Если случайно перевести поворот мультиметра в режим измерения силы тока и прикоснуться к батарее, то это может даже привести к летальному исходу! Будьте очень осторожны, если используете этот метод.

    Все те же операции применимы к трехфазной сети, где у нас есть три фазных провода и один ноль.

    При ремонте электропроводки, а также при установке розетки и выключателя часто бывает необходимо определить фазу и ноль. Для профессиональных электриков это несложная задача.Но как справиться с этой задачей тем, кто плохо знаком с устройством электрических сетей? Статья поможет вам разобраться с этой проблемой.

    Для начала нужно понять, из чего состоит бытовая электросеть. Он, как правило, состоит из трехкомпонентного провода:

    1. Фаза;
    2. Zero;
    3. Заземление.

    Простейшим случаем электрической цепи является однофазная цепь. В этой схеме всего два провода — фазный и нулевой.По первому проводу электрический ток течет к потребителю (текущим потребителем является вся бытовая техника). Второй провод предназначен для возврата электрического тока обратно. В этой однофазной сети есть еще одна разводка: она называется заземлением. Этот провод не проводит электрический ток, а действует как предохранитель, то есть в случае обрыва предотвращает поражение электрическим током. С помощью этого провода лишнее электричество уходит в землю, то есть заземляется. Фаза — это проводник, по которому электрический ток течет к потребителю.

    В отличие от других проводов, только фаза имеет напряжение 220 В . Но для использования электричества одной фазы недостаточно. Нулевой провод — это проводник, протянутый от генератора электростанции к потребителю. Несмотря на то, что он практически не проводит электрический ток, он полноправный участник передачи тока по металлическим проводам. Заземление — это проводник, соединенный с землей и предназначенный для изоляции фазы при пробое с целью защиты человека от поражения электрическим током.Для определения фазы и нуля есть три варианта:

    1. Определение фазы и нуля визуально, то есть без приборов;
    2. Определение фазы и нуля с помощью индикаторной отвертки;
    3. Определение фазы и нуля с помощью мультиметра.

    Не следует забывать, что при проведении электромонтажных работ следует выключать станки. Кроме того, вы должны убедиться, что инструменты имеют правильно заземленные ручки.В противном случае их использование представляет угрозу для здоровья человека.

    Как определить фазу и ноль без приборов?

    Визуальный метод определения фазы и нуля является наиболее простым, так как для его реализации не требуются какие-либо приборы и оборудование. Если электропроводка выполнена по стандарту, то определение фазного, нулевого и заземляющего проводника осуществляется с использованием цветовой кодировки проводов:

    Зная, какой цвет соответствует какому проводу, можно легко определить, для чего он нужен.Оказывается, этот метод во многих случаях выгоден, за исключением проводов, которые используются в переключателях и переключателях, поскольку в этом электрическом оборудовании применяется другая схема . Иногда цветовая кодировка проводов не соответствует стандарту. Это возможно в тех случаях, когда в электрооборудовании используется старая проводка или электриками были установлены нестандартные провода с другой маркировкой. Тогда вы можете использовать более практичные методы определения фазы и нуля.

    Как определить индикатор фазы и нуля отверткой?

    Одним из распространенных методов определения нуля и фазы считается метод применения индикаторной отвертки.Корпус этого устройства снабжен резистором и светодиодом. К резистору подключается металлическое жало инструмента, играющее роль проводника. Резистор нужен для снижения силы тока до максимально возможного значения. Это обеспечивает безопасное использование инструмента. Ток проходит через зонд и резистор прибора и уменьшается до значений, не представляющих угрозы для жизни человека. В этом весь принцип работы этого устройства.

    Проверяющему необходимо постучать по проверяемым проводам острым концом устройства, при этом касаясь пальцем пластины на конце ручки устройства.После этого цепь замыкается и загорается светодиод . Горящий светодиод указывает на то, что тестируемая проводка является фазной, а другая проводка равна нулю. Для определения фазы и нуля с помощью индикаторной отвертки используется следующий алгоритм действий:

    Как определить фазу и ноль мультиметром?

    Еще одним популярным способом определения фазы и нуля является метод использования мультиметра. Измерение проводится в следующей последовательности:

    При использовании мультиметра необходимо соблюдение следующих правил:

    • Не используйте мультиметр в среде с высокой влажностью.
    • Запрещается менять положение переключателя во время измерения.
    • Не используйте мультиметр с неисправными щупами.

    Цвет фазового провода и ноль

    Многие молодые электрики смеются над разноцветными проводами. Но время идет, и они с уважением признают, что такая маркировка помогает отличить фазу от нуля и землю в нужный момент. Если мастер неправильно подключил провода по цвету, этот может вызвать поражение электрическим током и короткое замыкание.Именно в целях безопасности людей и помещений для проводов выбрано своеобразное цветовое решение.

    Согласно правилам эксплуатации установок заземление окрашено в желто-зеленый цвет. Стоит учесть, что каждый производитель может наносить желто-зеленые полосы в разном направлении. И бывает, что заземление бывает одного цвета, то ли желтого, то ли зеленого.

    Опытные работники знают, что в электрических сетях ноль — это синий цвет, в некоторых случаях он может быть синим.Ноль — это нейтральный рабочий контакт.

    Электрик помогает найти фазу по ее индивидуальному цвету. Конечно, вариантов его расцветки очень много, но все же чаще используются производители: коричневый , черный или белый .

    Зная цвета всех проводов, найти ноль и фазу не составит труда. Но все же в вопросах, касающихся электричества, лучше обращаться к специалисту.

    При проведении ремонтных работ в любом помещении немаловажным моментом является оснащение этого помещения электричеством.Помимо разводки не забывайте о необходимости установки розеток и выключателей, с помощью которых будет регулироваться освещение. Здесь достаточно важным моментом будет поиск фазы, нуля и заземляющего проводника системы.

    Для профессиональных установщиков эта задача очень проста, чего нельзя сказать об обычных обывателях, которые не всегда могут справиться с такой задачей. Тем не менее поиск фазы и нуля не так сложен, как может показаться изначально, а включает несколько методов определения.

    Следует понимать, что проводка в квартире обычно имеет напряжение 220В, так как она предусматривает подключение к нулевому проводу и к одной из фаз. В то же время он является обязательным, что делает электрификацию помещения безопасной для жителей.

    Содержание:


    Что такое фаза и ноль в электричестве для новичка

    Чтобы уловить принцип нахождения фазы и нуля в сети, следует сначала определить для себя, что означают эти термины, что для простого обывателя может звучать как совершенно непонятные понятия.Любая система, независимо от ее протяженности, состоит из трех фаз, а также относится к линиям низкого напряжения, задачей которых является питание жилых домов.

    Между любыми двумя фазами имеется линейное напряжение 380 В. Однако напряжение бытовой сети 220В, основная задача — появление необходимого для сети напряжения. Для этого в любой сети есть нейтральный провод, который в сочетании с любой фазой образует разность потенциалов 200В, которая и будет фазным напряжением.

    Ноль в электрической цепи — это проводник, который подключается к контуру заземления и используется для создания фазовой нагрузки. Эта фаза подключается к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке для наглядности один вход принят за фазу, а второй — за ноль.

    Проще говоря, фаза — это провод, по которому течет ток. На нейтральном проводе ток возвращается обратно к источнику. В зависимости от количества фаз система имеет несколько проводов.Допустим, в трехфазной цепи есть три фазных провода и один обратный, ноль.

    Цветовое обозначение.
    Часто многих интересует вопрос, какого цвета провод имеет фаза нулевое заземление, как определить, где какой провод часто проложен, используя различия в цвете, используемые в электрике. Однако этот способ сработает только в том случае, если публикация действительно выполняется по всем правилам. Изоляция нулевого провода обычно обозначается синим или синим цветом, земля сочетает сразу два цвета — зеленый и желтый.Фазный провод по правилам обозначается коричневым, белым или черным цветом.

    Обозначение фазы и нулевых букв
    . Помимо цветовой кодировки возможна также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой «L», а нейтральный провод обычно обозначается буквой «N». Кроме того, заземление также имеет собственное обозначение, которое обозначается буквой «G».

    Как определить фазу и ноль индикаторной отверткой

    Чтобы найти фазу и ноль в сети, вы можете использовать различные инструменты.Самым удачным изобретением в помощь начинающим электрикам является индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

    Выполнение проверки фазы и нуля в сети с помощью отвертки очень просто. Отвертку следует зажать между большим и средним пальцами. Прикасаться к неизолированной части наконечника отвертки запрещено. Указательный палец следует положить на металлический круглый выступ на конце ручки.

    Принцип работы индикаторной отвертки определить несложно, внутри нее расположена специальная лампа, а также резистор, являющийся сопротивлением.Лампа загорается, если цепь замыкается. Благодаря сопротивлению можно не бояться поражения электрическим током во время теста, так как оно снижает его значение до минимального значения.

    Как с помощью индикаторного щупа узнать где фаза а где ноль в розетке видео

    Найти ноль отверткой соответственно не получится. К тому же этот метод часто дает сбой из-за не слишком хорошей чувствительности. В результате индикаторная отвертка, реагируя на помехи, может выдавать напряжение там, где оно полностью отсутствует.

    Как определить фазу и ноль мультиметром

    В дополнение к использованию индикаторной отвертки это возможно, что также даст вам знать, где фаза, а где ноль в сети. Обязательным условием его использования является предварительная зачистка проводов.

    На приборе перед использованием необходимо установить значение предела измерения переменного тока, значение которого должно превышать 220В. Вы также должны ориентироваться, отмечая гнезда, в которые входят датчики устройства.Для этого типа теста вам понадобится зонд, вставленный в гнездо с надписью «V».

    Сама проверка заключается в прикосновении щупа к одному из проводов, при этом следят за показаниями прибора. Если мультиметр определяет какое-либо напряжение, значит, этот провод фазный. Если другой провод показывает нулевое значение, то это, соответственно, нулевой провод.

    Устройство для работы может использоваться любого типа — стрелочное или с цифровым индикатором. В любом случае важным моментом будет соблюдение техники безопасности, а также правильная индикация прибором показаний с проводов.Точность этого инструмента обычно выше, чем у индикаторной отвертки.

    Главное правило при использовании мультиметра — запрет одновременного касания фазы и контура заземления. Такая халатность может привести к короткому замыканию и, как следствие, к травматическим ожогам.

    Как определить фазу и ноль без приборов

    Несмотря на столь широкое использование инструментальных методов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться необходимый прибор, который позволит сделать правильный вывод.В этом случае неправильная идентификация проводов в сети «на глаз» может привести к весьма опасным последствиям.

    Первый способ справиться с этой задачей был описан в одном из разделов выше. Он заключается в нахождении проводов в зависимости от цвета их изоляции, а также от маркировки. Однако это будет верно только в том случае, если публикация была произведена в соответствии со всеми правилами.

    Второй способ их определения — это сделать так называемую пилотную лампу, используя доступные инструменты.Для этого вам понадобится простая лампа накаливания и два отрезка проволоки длиной около 50 сантиметров. Жилы проводов должны быть подключены к лампочке, при этом второй конец одного из проводов должен касаться труб отопления (зачищен), а второй — касаться «названных» проводов. Тот провод, при прикосновении к которому загорается лампочка, фаза.

    Обнаружение фаз без индикатора и видеоустройства

    Стоит отметить, что описанный метод очень опасен и при его использовании может привести к поражению электрическим током.Ни в коем случае не рекомендуется использовать его в случае наличия в сети экстремального напряжения, а также нельзя касаться оголенных проводов.

    Альтернативой лампе накаливания может быть неоновая лампа, которая поможет вам определить полярность системы.

    В заключение следует отметить, что ответ на вопрос: как определить фазу и ноль имеет несколько решений. А именно: индикаторная отвертка, мультиметр, а также без приборов. Все зависит от возможностей и наличия под рукой устройств.При работе с электричеством обязательно соблюдать все меры безопасности.


    Работать легче, когда электросеть дома правильно заземлена, мы показываем, что выход есть всегда. Давайте объясним, как понять, где находится фаза, и как узнать, где находится ноль. Берите свой любимый M890C! Посмотрим, как мультиметром определить фазу и ноль.

    Простейшие методы определения фазы, нуля с помощью мультиметра

    Правильно организованный домашний контур заземления устраняет проблемы.Во-первых, изоляция PEN желто-зеленая. Спутать с коричневой (красной) фазой синий нейтраль невозможно. Бывает, что проводка проложена с нарушением требований, цвета перепутаны, совсем отсутствуют (алюминиевый кабель). Поиск фазы мультиметром осуществляется по простому алгоритму:

    1. Допустим, в квартире три провода: фаза, ноль, земля.
    2. Ставим мультиметр на диапазон переменного напряжения 750 вольт, начинаем тестировать проводку попарно.
    3. Между фазой и любым другим проводом будет 230 В (действующее значение), перемычка земля-нейтраль дает примерно 0.

    Мультиметр

    Съемная панель имеет как минимум пять проводов, три фазы. Дальнейший процесс определяется фантазией местных электриков. Хорошие мастера вешают наклейки А, В, С с указанием расположения фаз. Заземление желто-зеленое, нейтраль часто синее.

    Между соседними фазами напряжение 380 (400) вольт.В многоэтажных квартирах иногда бывает две фазы. Электроплиты мощностью выше 10 кВт стараются разделить потребление. Требования к проводке снижаются. Советуем сразу взять маркер, разметить утеплитель нужными цветами. В дом, лишенный заземления, обычно подводят два провода: фазный, нейтральный. Трансформатор подстанции управляет тремя фазами. Сколько будет в квартире, нужно выяснить.

    Проблемы начнутся, когда нет маркировки проводов, фаза приходит одна.Между опасными проводами напряжение будет … нулем!

    • Два провода несут фазу, один нейтраль, забыл проложить землю. Между питающими проводниками круглый ноль, при оценке нулевого провода получаем 230 вольт. Ситуация выглядит так, как будто фазные проводники стали нейтральными и нулевыми. Запутался при укладке — что поделаешь? Требуется поиск дополнительного источника поддержки. Подойдет индикаторная отвертка.
    • Два провода одной фазы, вторая пара — заземление, нейтраль.Попарно они покажут ноль, крест-накрест — 230 В. Используйте точку отсчета.

    Отвертки для щупов нет, прибегнув к помощи тестера, как ни назови проводку, проблема останется. Ссылка источника, гарантированное заземлен, требуется. Fit:

    Ввиду разнообразия методов, ненадежности, перед началом серьезных работ рекомендуется провести испытания. Измерьте потенциал между указанными ориентирами, фазой розетки. Расстояние между ориентиром и пунктом назначения большое? Берем удлинитель.Особенно хорош фильтр питания персонального компьютера, оснащенный характерной кнопкой с подсветкой. Отметим фазу слева, левый штифт вилки (смотря в какую сторону повернуть) маркером.

    Потом звоним розеткой (без питания конечно), делаем отметку с правой стороны. Объясняем, можно и без этого, шутки лучше с электриком отложить. Осталось найти фазу, воспользовавшись помощью M890C. Устанавливаем диапазон выше 380 вольт (между двумя фазами), начинаем измерять разность потенциалов между выводами и экраном.Полагаем, что дальнейший алгоритм понятен.

    Правильно измеряем потребление фазы

    Измеряем нагрузку фаз. Чтобы поставить нужные машины, сохранить ровный расход. Согласно правилам трехфазной сети, каждая ветка загружается одинаково, что позволяет избежать перекосов со стороны поставщика. Давайте оценим, какие фазы входят в квартиру. Легче заглянуть на подъездную дорожку. Неопытный человек должен прекратить попытки туда залезть. Легко получить удар электрическим током.

    Дом старый — на виду вы увидите большую стальную пластину, которая четко соединяется с корпусом. Сказанное нейтрально. Дом питается трехфазным напряжением 380 вольт. Каждая квартира чаще всего снабжается одной фазой. Мы наблюдаем за тремя зажимами в дополнение к клемме заземления. Посмотрите, куда идут провода: автоматы, выключатели (по количеству квартир). Типичное количество трех соседей на сайте упрощает задачу анализа.

    Теперь мы знаем способ нахождения фазы мультиметром, можем смело (осторожно, соблюдая технику безопасности) тыкать щупами. Потрудитесь установить правильный диапазон, не сжигайте устройство. Подтвердите или опровергните предположения измерениями. Две фазы — каждая нагрузка одинаковая. Осмотрите распределительные коробки в большинстве старых домов, расположенные под потолком (большие круглые проемы в стенах). Отключив подачу квартиры, вооружившись тестером, разберитесь, куда и что происходит.Используйте радикальный метод — отрубите одну пробку, посмотрите, куда пропала еда.

    Нагрузка двух фаз неравномерная — правильная. Лучше делать для автоматов и пробок, что положительно скажется на удешевлении оборудования коммутатора. В довершение всего скажем, что правила работы предусматривают проведение таких мероприятий не менее чем двумя людьми. Обязательно застрахован и готов перекрыть подачу энергии, отрезать токопроводящую жилу или ногой сбить с опасной территории человека, пострадавшего от поражения электрическим током.

    Схема двухфазного квартирного электроснабжения

    Как измерить трехфазное напряжение мультиметром

    В этом разделе мы скорее поговорим об особенностях трехфазных сетей. Большинство мультиметров могут измерять напряжения до 750 вольт переменного тока, чего вполне достаточно для работы с серьезными промышленными сетями. Каждый дом снабжен трехфазным питанием. А то, что в промышленности называется нейтралью, мы называем нейтральным проводом.

    Существует два типа корпоративных сетей:

    1. В механизмах с изолированной нейтралью нейтральный провод не используется.Внутри нагрузки фазы уравниваются, токи текут по одним и тем же проводам, которых всего три. Устали искать нейтралитет — линии нет. Три провода — фазные, они покажут напряжение 230 вольт относительно земли, между собой — 380.
    2. Заземленная нейтраль представляет собой нейтральный провод. На коробках он отмечен буквой N. Полезно посмотреть на принципиальные схемы промышленных устройств, изображенных на корпусе. Это поможет разобраться в макете.

    Освоив приемы работы с трехфазным напряжением, каждый сможет лучше разобраться в электропроводке многоэтажного дома. Где из-под щита поднимаются четыре жилы: три фазы и нейтраль.

    Автомобильные фазы

    Электрические сети помогают многим объектам. Автомобиль считается относительно простым устройством. Основа питания — аккумулятор на 12 вольт (на самом деле — 14,5 В), генератор, уровень выходного напряжения которого регулируется в соответствии с вариациями скорости.Напряжение после выпрямления подходит для питания бортовой батареи. Вал генератора приводится в действие аккумулятором через специальное регулирующее устройство.

    Трехфазная цепь Ларионова

    Фазовые цепи Ларионова, выпрямленные диодным мостом, питают автомобиль. Популярная сегодня техника. Всего шесть диодов. Фазы сливаются механически после исправления по одной магистрали. Обеспечивает максимальную мощность. Чувствительные компоненты автомобиля (бортовой компьютер) дополнительно выпрямляют нестабильный ток.Чтобы продлить срок службы устройства.

    Далее напряжение идет к потребителям. Стеклоочистители, дисплей, освещение, зажигание. Бортовой компьютер может выдать закодированное сообщение: пора проверить датчик фазы. Элемент, в работе которого используется эффект Холла, определяет положение распределительного вала двигателя. Обустраивают стиральные машины, оценивая скорость вращения. Авто определяет угловое положение вала. Датчик генерирует импульсы, оценивая параметры которых компьютер получит необходимую информацию.

    Датчики авто фаршированные. На два терминала подается питание, третий формирует сигнал. Для проверки посмотрим на схему: расположение узлов. Затем мы внимательно разберемся с звонком. Имитируя условия формирования импульсов, используйте постоянный магнит.

    отпадает вопрос как определить фазу и ноль мультиметром на авто. Кузов автомобиля является опорой — массой. Конечно, генератор работает только при работающем двигателе. Внутри квартиры ищем фазу и ноль, здесь масса задается априори.Это может привести к нарушению изоляции (например, диодов выпрямительного моста). На автомобиле измерить мультиметром три фазы проще, чем когда-либо. Фактическая стоимость указывается косвенно. Примерно 20 вольт (с учетом потери неидеального моста).

    Ошибки пользователя мультиметра

    Китайские мультиметры настроены на работу, даже если датчики установлены неправильно. Случайно сломайте устройство, будьте осторожны. Избегайте этого метода: подключите черный провод к силовому измерительному разъему, красный — к его месту.Попробуйте померить переменное напряжение в ЛЭП — ремонт предусмотрен. Нельзя использовать неправильные диапазоны. Убедитесь, что вы пытаетесь измерить переменное напряжение, применяя постоянную шкалу. Проверка фаз будет последней в жизни мультиметра.

    Устройство выведено из строя высоким напряжением переменной полярности. Другое (например, неправильная полярность щупов) не так страшно.

    DIY Voltage Phase Rotation Meter — блог о проектах DIY Solar и Arduino.

    Программное обеспечение. Коды

    . Последним шагом будет добавление исходного кода на плату Arduino.Я предполагаю, что вы установили программное обеспечение Arduino. Если вы не установили программное обеспечение, ссылка здесь может привести вас на официальный сайт загрузки. После того, как вы загрузили программное обеспечение, вы можете загрузить файл кода (.ino) для этого приложения ниже (щелкните правой кнопкой мыши ссылку для сохранения).

    Есть 2 файла исходных кодов , прикрепленных , которые представляют собой исходный код с функцией защиты ЖК-дисплея и без нее. Если у вас нет экрана LCD Display Shield, выберите код без экрана LCD Display Shield, но вам придется вручную откалибровать и ввести 2 значения смещения для обоих датчиков.Тем не менее, я все же настоятельно рекомендую вам приобрести LCD Display Shield.

    При использовании LCD Display Shield после загрузки кода на плату Arduino текущее значение будет отображаться на ЖК-дисплее. Мы добавили функцию автоматической калибровки: после нажатия кнопки SELECT значение возвращается к точной нулевой точке. Возможно, вам придется подождать от 5 до 8 секунд, пока все значения не будут повторно откалиброваны. Если первое нажатие вас не устраивает, вы можете повторить, нажав еще раз .

    Я не буду отображать здесь код, потому что он длинный.Вы можете загрузить файл .ino, чтобы убедиться в этом сами. Почти все строки кода с пояснениями.

    + код Концепция

    Во-первых, колебание напряжения от первого модуля берется в качестве опорного напряжения. Вторая волна напряжения сравнивается с опорным напряжением. Если нет никакой разницы угла (например, при 0 градусов), обе ссылки напряжения принимают в той же фазе. Если 2-е напряжение запаздывает примерно на 120 градусов (с допуском +/- 20 градусов), второе напряжение является правильной второй последовательностью чередования фаз, которая помещает его как вторую фазу, если опорная фаза принимается как первая фаза.

    Если второе напряжение провода примерно на 120 градусов, второе напряжение на самом деле 3-й фазы, если опорное напряжение берется в качестве первой фазы. Повторите другой набор той же процедуры, и вы получите чередование трех фаз.

    Как проверить конденсатор?

    В этом руководстве мы увидим, как проверить конденсатор и выяснить, работает ли конденсатор должным образом или он неисправен. Конденсатор — это электронный / электрический компонент, который хранит энергию в виде электрического заряда.Конденсаторы часто используются в печатных платах электроники или небольшом количестве электрических приборов и выполняют множество функций.

    Зачем нам тестировать конденсатор?

    Когда конденсатор помещается в активную цепь (цепь с протекающим активным током), в конденсаторе (на одной из его пластин) начинает накапливаться заряд, и как только пластина конденсатора больше не может принимать больше заряда, это означает, что конденсатор полностью заряжен.

    Теперь, если схема требует этого заряда (например, байпасный конденсатор), конденсатор возвращает заряд обратно в схему, и это продолжается до тех пор, пока заряд не будет полностью снят или цепь не перестанет требовать.Эти действия называются зарядкой и разрядкой конденсатора.

    В основном конденсаторы можно разделить на электролитические и неэлектролитические. Как и все электрические и электронные компоненты, конденсатор также чувствителен к скачкам напряжения, и такие колебания напряжения могут необратимо повредить конденсаторы.

    Электролитический конденсатор часто выходит из строя из-за разряда большего тока за короткий период времени или не может удерживать заряд из-за высыхания со временем. С другой стороны, неэлектролитические конденсаторы выходят из строя из-за утечек.

    Существуют разные методы проверки правильности работы конденсатора. Давайте посмотрим на некоторые методы проверки конденсатора.

    ПРИМЕЧАНИЕ: Некоторые из упомянутых здесь методов могут быть не лучшими способами проверки конденсатора. Но мы включили эти методы только для того, чтобы указать возможности. Будь очень осторожен.

    Как разрядить конденсатор?

    Прежде чем продолжить и рассмотреть различные методы тестирования конденсатора, давайте разберемся, как правильно разрядить конденсатор.Это очень важно, потому что конденсаторы могут удерживать заряд даже при отключении питания. Если конденсатор не разряжен должным образом и если вы случайно коснетесь выводов конденсатора, он разрядится через ваше тело и вызовет поражение электрическим током.

    Есть несколько способов разрядить конденсатор. Будет специальный учебник о том, как разрядить конденсатор, но пока давайте очень кратко рассмотрим оба этих метода.

    Использование отвертки

    ПРЕДУПРЕЖДЕНИЕ: Этот метод не является предпочтительным (особенно если вы новичок), так как при разряде будут образовываться искры, которые могут вызвать ожоги или другие повреждения.Используйте этот метод в крайнем случае.

    Если конденсатор находится в цепи (на печатной плате), правильно распаяйте его и не прикасайтесь к клеммам конденсатора. Теперь возьмите изолированную отвертку (с более длинной ручкой) и возьмите ее в одну руку. Возьмите конденсатор другой рукой и прикоснитесь металлической частью отвертки к обоим выводам конденсатора.

    Вы увидите искры и услышите треск, указывающий на электрический разряд. Повторите несколько раз, чтобы убедиться, что конденсатор полностью разряжен.

    Использование разрядного резистора (стравливающего резистора)

    Теперь мы рассмотрим безопасный способ разрядки конденсатора. Этот метод часто используется в источниках питания и других подобных схемах, где резистор, известный как Bleeder Resistor, размещается параллельно выходному конденсатору, так что при отключении питания оставшийся заряд в конденсаторе разряжается через этот резистор. .

    Возьмите резистор большого номинала (обычно несколько килоом) с высокой номинальной мощностью (например, 5 Вт) и подключите его к клеммам конденсатора.Вместо прямого подключения можно использовать провода с зажимами типа «крокодил» на обоих концах. Конденсатор будет медленно разряжаться, и вы можете контролировать напряжение на выводах конденсатора с помощью мультиметра.

    Существует простой в использовании «Калькулятор безопасного разряда конденсатора» от Digi-Key. Используйте этот инструмент как отправную точку.

    Например, предположим, что у нас есть конденсатор емкостью 1000 мкФ, рассчитанный на 50 В, и мы хотим разрядить этот конденсатор до 1 В. При использовании резистора 1 кОм для разряда конденсатора потребуется почти 4 секунды.Кроме того, номинальная мощность резистора должна быть не менее 2,5 Вт.

    ПРИМЕЧАНИЕ. Резисторы высокой мощности обычно дороги по сравнению с обычными резисторами (1/4 или 1/2 Вт).

    Метод 1 Проверка конденсатора с помощью мультиметра с настройкой емкости

    Это один из самых простых, быстрых и точных способов проверки конденсатора. Для этого нам понадобится цифровой мультиметр с функцией измерителя емкости. Большинство цифровых мультиметров среднего и высокого уровня имеют эту функцию.

    Измеритель емкости на цифровых мультиметрах часто отображает емкость конденсатора, но несколько метров отображают другие параметры, такие как ESR, утечку и т. Д.

    • Чтобы проверить конденсатор с помощью цифрового мультиметра с измерителем емкости, можно выполнить следующие действия. последовал.
    • Отсоедините конденсатор от печатной платы и полностью разрядите его.
    • Если на его корпусе видны номиналы конденсатора, запишите это. Обычно емкость в фарадах (часто микрофарадах) печатается на корпусе вместе с номинальным напряжением.
    • В цифровом мультиметре установите ручку для измерения емкости.
    • Подключите щупы мультиметра к клеммам конденсатора. В случае поляризованного конденсатора подключите красный щуп к положительному выводу конденсатора (как правило, к более длинному проводу), а черный щуп к отрицательному выводу (обычно сбоку будет маркировка). В случае неполяризованного конденсатора, подключите его в любом случае, поскольку они не имеют полярности.
    • Теперь проверьте показания цифрового мультиметра.Если показания мультиметра ближе к реальным значениям (указанным на конденсаторе), то конденсатор можно считать хорошим конденсатором.
    • Если разница между фактическим значением и измеренным показанием значительно (или иногда равна нулю), то вам следует заменить конденсатор, так как он мертв.

    Используя этот метод, можно измерить емкость конденсаторов от нескольких нанофарад до нескольких сотен микрофарад.

    Метод 2 Проверка конденсатора с помощью мультиметра без настройки емкости

    Большинство дешевых цифровых мультиметров не имеют измерителя емкости или настроек емкости.Даже с этими мультиметрами мы можем проверить конденсатор.

    • Снимите конденсатор с схемы или платы и убедитесь, что он полностью разряжен.
    • Установите мультиметр на измерение сопротивления, т. Е. Установите ручку в положение «Ом» или «Настройки сопротивления». Если существует несколько диапазонов измерения сопротивления (на ручном мультиметре), выберите более высокий диапазон (часто от 20 кОм до 200 кОм).
    • Подключите щупы мультиметра к выводам конденсатора (красный к плюсу и черный к минусу в случае поляризованных конденсаторов).
    • Цифровой мультиметр покажет значение сопротивления на дисплее, и вскоре он отобразит сопротивление разомкнутой цепи (бесконечность). Запишите показания, отображаемые за этот короткий период.
    • Отсоедините конденсатор от мультиметра и повторите тест несколько раз.
    • Каждая попытка теста должна показывать аналогичный результат на дисплее для исправного конденсатора.
    • Если при дальнейших испытаниях сопротивление не изменилось, конденсатор неисправен.

    Этот метод тестирования конденсатора может быть неточным, но позволяет различать хорошие и плохие конденсаторы. Этот метод также не дает данных о емкости конденсатора.

    Метод 3 Тестирование конденсатора путем измерения постоянной времени

    Этот метод применим, только если известно значение емкости и если мы хотим проверить, исправен ли конденсатор или нет. В этом методе мы измеряем постоянную времени конденсатора и выводим емкость из измеренного времени.Если измеренная емкость и фактическая емкость одинаковы, то конденсатор исправен.

    ПРИМЕЧАНИЕ: Осциллограф будет лучшим инструментом для этого метода, чем мультиметр.

    Постоянная времени конденсатора — это время, необходимое конденсатору для зарядки до 63,2% приложенного напряжения при зарядке через известный резистор. Если C — емкость, R — известный резистор, то постоянная времени TC (или греческий алфавит Tau — τ) задается как τ = RC.

    • Сначала убедитесь, что конденсатор отключен от платы и должным образом разряжен.
    • Подключите известный резистор (обычно резистор 10 кОм) последовательно с конденсатором.
    • Завершите цепь, подключив источник питания известного напряжения.
    • Включите источник питания и измерьте время, за которое конденсатор заряжается до 63,2% напряжения питания. Например, если напряжение питания составляет 12 В, то 63,2% от этого значения составляет около 7,6 В.
    • Используя время и сопротивление, измерьте емкость и сравните ее со значением, указанным на конденсаторе.
    • Если они похожи или почти равны, конденсатор работает нормально. Если разница огромна, нам нужно заменить конденсатор.

    Также можно рассчитать время разряда. В этом случае можно измерить время, необходимое конденсатору для разряда до 36,8% пикового напряжения.

    Метод 4 Проверка конденсатора с помощью простого вольтметра

    Все конденсаторы рассчитаны на максимальное напряжение, с которым они могут работать. Для этого метода проверки конденсатора мы будем использовать номинальное напряжение конденсатора.

    • Снимите конденсатор с платы или схемы и должным образом разрядите его. При желании можно удалить из цепи только один вывод.
    • Посмотрите номинальное напряжение на конденсаторе. Обычно он обозначается как 16 В, 25 В, 50 В и т. Д. Это максимальное напряжение, которое может выдерживать конденсатор.
    • Теперь подключите выводы конденсатора к источнику питания или батарее, но напряжение должно быть меньше максимального номинального значения. Например, на конденсаторе с максимальным номинальным напряжением 16 В вы можете использовать батарею 9 В.
    • Если у вас настольный блок питания, вы можете установить напряжение ниже номинального напряжения конденсатора.
    • Зарядите конденсатор на короткое время, скажем, 4–5 секунд и отключите питание.
    • Установите цифровой мультиметр на настройки вольтметра постоянного тока и измерьте напряжение на конденсаторе. Подключите соответствующие клеммы вольтметра и конденсатора.
    • Начальное значение напряжения на мультиметре должно быть близко к подаваемому напряжению в исправном конденсаторе.Если разница большая, значит конденсатор неисправен.

    Следует принимать во внимание только начальные показания мультиметра, поскольку значение будет медленно падать. Это нормально.

    Метод 5 Тестирование конденсатора с помощью аналогового мультиметра (AVO Meter)

    Аналоговые мультиметры, как и цифровые мультиметры, могут измерять различные величины, такие как ток (A), напряжение (V) и сопротивление (O). Чтобы проверить конденсатор с помощью аналогового мультиметра, мы собираемся использовать его функцию омметра.

    • Как обычно, отключите конденсатор и разрядите его. Вы можете разрядить конденсатор, просто закоротив провода (очень опасно — будьте осторожны), но простой способ — использовать нагрузку, такую ​​как резистор высокой мощности или светодиод.
    • Установите аналоговый мультиметр в положение омметра и, если имеется несколько диапазонов, выберите более высокий диапазон.
    • Подсоедините выводы конденсатора к щупам мультиметра и наблюдайте за показаниями мультиметра.
    • Для исправного конденсатора сопротивление вначале будет низким и будет постепенно увеличиваться.
    • Если сопротивление постоянно низкое, конденсатор закорочен, и его необходимо заменить.
    • Если стрелка не движется или сопротивление всегда имеет более высокое значение, конденсатор является открытым конденсатором.

    Этот тест может применяться как к сквозным, так и к поверхностным конденсаторам.

    Метод 6 Замыкание выводов конденсатора (традиционный метод — только для профессионалов)

    Описанный здесь метод является одним из старейших методов проверки конденсатора и проверки того, хороший он или плохой.

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован.
