Схемы подключения трехфазного двигателя. К 3-х и 1-о фазной сети

Схемы подключения трехфазного двигателя — двигатели, рассчитанные на работу от трехфазной сети, имеют производительность гораздо выше, чем однофазные моторы на 220 вольт. Поэтому, если в рабочем помещении проведены три фазы переменного тока, то оборудование необходимо монтировать с учетом подключения к трем фазам. В итоге, трехфазный двигатель, подключенный к сети, дает экономию энергии, стабильную эксплуатацию устройства. Не нужно подключать дополнительные элементы для запуска. Единственным условием хорошей работы устройства является безошибочное подключение и монтаж схемы, с соблюдением правил.

Схемы подключения трехфазного двигателя

Из множества созданных схем специалистами для монтажа асинхронного двигателя практически используют два метода:

Схема звезды.

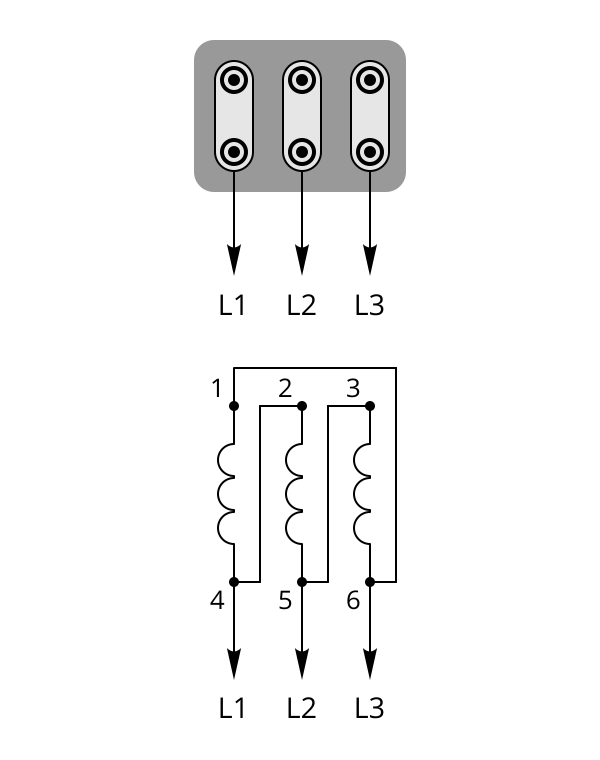

Схема треугольника.

Названия схем даны по методу подключения обмоток в питающую сеть. Чтобы на электродвигателе определить, по какой схеме он подключен, необходимо посмотреть указанные данные на металлической табличке, которая установлена на корпусе двигателя.

Даже на старых образцах моторов можно определить метод соединения статорных обмоток, а также напряжение сети. Эта информация будет верна, если двигатель уже был в эксплуатации, и никаких проблем в работе нет. Но иногда нужно произвести электрические измерения.

Схемы подключения трехфазного двигателя звездой дают возможность плавного запуска мотора, но мощность оказывается меньше номинального значения на 30%. Поэтому по мощности схема треугольника остается в выигрыше. Существует особенность по нагрузке тока. Сила тока резко увеличивается при запуске, это отрицательно сказывается на обмотке статора. Возрастает выделяемое тепло, которое губительно воздействует на изоляцию обмотки. Это приводит к нарушению изоляции, и поломке электродвигателя.

Много европейских устройств, поставленных на отечественный рынок, имеют в комплекте европейские электродвигатели, действующие с напряжением от 400 до 690 В. Такие 3-фазные моторы необходимо монтировать в сеть 380 вольт отечественного напряжения только по треугольной схеме обмоток статора. В противном случае моторы сразу будут выходить из строя. Российские моторы на три фазы подключаются по звезде. Изредка производится монтаж схемы треугольника для получения от двигателя наибольшей мощности, применяемой в специальных видах промышленного оборудования.

Изготовители сегодня дают возможность подключать трехфазные электромоторы по любой схеме. Если в монтажной коробке три конца, то произведена заводская схема звезды. А если есть шесть выводов, то мотор можно подключать по любой схеме. При монтаже по звезде нужно три вывода начал обмоток объединить в один узел. Остальные три вывода подать на фазное питание напряжением 380 вольт. В схеме треугольника концы обмоток соединяют последовательно по порядку между собой. Фазное питание подсоединяется к точкам узлов концов обмоток.

Проверка схемы подключения мотора

Представим худший вариант выполненного подключения обмоток, когда на заводе не обозначены выводы проводов, сборка схемы проведена во внутренней части корпуса мотора, и наружу выведен один кабель. В этом случае необходимо разобрать электродвигатель, снять крышки, разобрать внутреннюю часть, разобраться с проводами.

Метод определения фаз статора

После разъединения выводных концов проводов применяют мультиметр для измерения сопротивления. Один щуп подключают к любому проводу, другой подносят по очереди ко всем выводам проводов, пока не найдется вывод, принадлежащий к обмотке первого провода. Аналогично поступают на остальных выводах. Нужно помнить, что обязательна маркировка проводов, любым способом.

Если в наличии нет мультиметра или другого прибора, то используют самодельные пробники, сделанные из лампочки, проводов и батарейки.

Полярность обмоток

Чтобы найти и определить полярность обмоток, необходимо применить некоторые приемы:

Подключить импульсный постоянный ток.
Подключить переменный источник тока.

Оба способа действуют по принципу подачи напряжения на одну катушку и его трансформации по магнитопроводу сердечника.

Как проверить полярность обмоток батарейкой и тестером

На контакты одной обмотки подключают вольтметр с повышенной чувствительностью, который может отреагировать на импульс. К другой катушке быстро присоединяют напряжение одним полюсом. В момент подключения контролируют отклонение стрелки вольтметра. Если стрелка двигается к плюсу, то полярность совпала с другой обмоткой. При размыкании контакта стрелка пойдет к минусу. Для 3-й обмотки опыт повторяют.

Путем изменения выводов на другую обмотку при включении батарейки определяют, насколько правильно сделана маркировка концов обмоток статора.

Проверка переменным током

Две любые обмотки включают параллельно концами к мультиметру. На третью обмотку включают напряжение. Смотрят, что показывает вольтметр: если полярность обеих обмоток совпадает, то вольтметр покажет величину напряжения, если полярности разные, то покажет ноль.

Полярность 3-й фазы определяют путем переключения вольтметра, изменения положения трансформатора на другую обмотку. Далее, производят контрольные измерения.

Схема звезды

Этот тип схемы подключения трехфазного двигателя образуется путем соединения обмоток в разные цепи, объединенные нейтралью и общей точкой фазы.

Такую схему создают после того, как проверена полярность обмоток статора в электромоторе. Однофазное напряжение на 220В через автомат подают фазу на начала 2-х обмоток. К одной врезают в разрыв конденсаторы: рабочие и пусковые. На третий конец звезды подводят нулевой провод питания.

Величину емкости конденсаторов (рабочих) определяют по эмпирической формуле:

С = (2800 · I) / U

Для схемы запуска емкость повышают в 3 раза. В работе мотора при нагрузке нужно контролировать величину токов обмоток измерениями, корректировать емкость конденсаторов по средней нагрузке привода механизма. В противном случае произойдет, перегрев устройства, пробой изоляции.

Подключение мотора в работу хорошо делать через выключатель ПНВС, как показано на рисунке.

В нем уже сделана пара контактов замыкания, которые вместе подают напряжение на 2 схемы путем кнопки «Пуск». Во время отпускания кнопки цепь разрывается. Такой контакт применяют для запуска цепи. Полное отключение питания делают, нажав на «Стоп».

Схема треугольника

Схемы подключения трехфазного двигателя треугольником является повтором прошлого варианта в запуске, но имеет отличие методом включения обмоток статора.

Токи, проходящие в них, больше значений цепи звезды. Рабочие емкости конденсаторов нуждаются в повышенных номинальных емкостях. Они рассчитываются по формуле:

С = (4800 · I) / U

Правильность выбора емкостей также вычисляют по отношению токов в катушках статора путем измерения с нагрузкой.

Двигатель с магнитным пускателем

Трехфазный электродвигатель работает через магнитный пускатель по аналогичной схеме с автоматическим выключателем. Такая схема имеет дополнительно блок включения и выключения, с кнопками Пуск и Стоп.

Одна фаза, нормально замкнутая, соединенная с мотором, подключается к кнопке Пуск. При ее нажатии контакты замыкаются, ток идет к электромотору. Необходимо учитывать, что при отпускании кнопки Пуск, клеммы разомкнутся, питание отключится. Чтобы такой ситуации не произошло, магнитный пускатель дополнительно оборудуют вспомогательными контактами, которые называют самоподхватом. Они блокируют цепь, не дают ей разорваться при отпущенной кнопке Пуск. Выключить питание можно кнопкой Стоп.

В результате, 3-фазный электромотор можно подключать к сети трехфазного напряжения совершенно разными методами, которые выбираются по модели и типу устройства, условиям эксплуатации.

Подключение мотора от автомата

Общий вариант такой схемы подключения выглядит как на рисунке:

Здесь показан автомат защиты, который выключает напряжение питания электромотора при чрезмерной нагрузке по току, и по короткому замыканию. Автоматический защитный выключатель – это простой 3-полюсный выключатель с тепловой автоматической характеристикой нагруженности.

Для примерного расчета и оценки нужного тока тепловой защиты, необходимо мощность по номиналу двигателя, рассчитанного на работу от трех фаз, увеличить в два раза. Номинальная мощность указывается на металлической табличке на корпусе мотора.

Такие схемы подключения трехфазного двигателя вполне могут работать, если нет других вариантов подключения. Длительность работы нельзя прогнозировать. Это тоже самое, если скрутить алюминиевый провод с медным. Никогда не знаешь, через какое время скрутка сгорит.

При применении схемы подключения трехфазного двигателя нужно аккуратно выбрать ток для автомата, который должен быть на 20% больше тока работы мотора. Свойства тепловой защиты выбрать с запасом, чтобы при запуске не сработала блокировка.

Если для примера, двигатель на 1,5 киловатта, наибольший ток 3 ампера, то автомат нужен минимум на 4 ампера. Преимуществом этой схемы соединения мотора является низкая стоимость, простое исполнение и техобслуживание.

Если электродвигатель в одном числе, и работает полную смену, то есть следующие недостатки:

Нельзя отрегулировать тепловой ток сработки автоматического выключателя. Чтобы защитить электромотор, ток защитного отключения автомата устанавливают на 20% больше рабочего тока по номиналу мотора. Ток электродвигателя нужно через определенное время замерять клещами, настраивать ток тепловой защиты. Но у простого автоматического выключателя нет возможности настроить ток.
Нельзя дистанционно выключить и включить электродвигатель.

Как подключить электродвигатель 380В на 220В

В жизни бывают ситуации, когда нужно запустить 3-х фазный асинхронный электродвигатель от бытовой сети. Проблема в том, что в вашем распоряжении только одна фаза и «ноль».

Что делать в такой ситуации? Можно ли подключить мотор с тремя фазами к однофазной сети?

Если с умом подойти к работе, все реально. Главное — знать основные схемы и их особенности.

Конструктивные особенности

Перед тем как приступать к работе, разберитесь с конструкцией АД (асинхронный двигатель).

Устройство состоит из двух элементов — ротора (подвижная часть) и статора (неподвижный узел).

Статор имеет специальные пазы (углубления), в которые и укладывается обмотка, распределенная таким образом, чтобы угловое расстояние составляло 120 градусов.

Обмотки устройства создают одно или несколько пар полюсов, от числа которых зависит частота, с которой может вращаться ротор, а также другие параметры электродвигателя — КПД, мощность и другие параметры.

При включении асинхронного мотора в сеть с тремя фазами, по обмоткам в различные временные промежутки протекает ток.

Создается магнитное поле, взаимодействующее с роторной обмоткой и заставляющее его вращаться.

Другими словами, появляется усилие, прокручивающее ротор в различные временные промежутки.

Если подключить АД в сеть с одной фазой (без выполнения подготовительных работ), ток появится только в одной обмотке.

Создаваемого момента будет недостаточно, чтобы сместить ротор и поддерживать его вращение.

Вот почему в большинстве случаев требуется применение пусковых и рабочих конденсаторов, обеспечивающих работу трехфазного мотора. Но существуют и другие варианты.

Как подключить электродвигатель с 380 на 220В без конденсатора?

Как отмечалось выше, для пуска ЭД с короткозамкнутым ротором от сети с одной фазой чаще всего применяется конденсатор.

Именно он обеспечивает пуск устройства в первый момент времени после подачи однофазного тока. При этом емкость пускового устройства должна в три раза превышать этот же параметр для рабочей емкости.

Для АД, имеющих мощность до 3-х киловатт и применяемых в домашних условиях, цена на пусковые конденсаторы высока и порой соизмерима со стоимостью самого мотора.

Следовательно, многие все чаще избегают емкостей, применяемых только в момент пуска.

По-другому обстоит ситуация с рабочими конденсаторами, использование которых позволяет загрузить мотор на 80-85 процентов его мощности. В случае их отсутствия показатель мощности может упасть до 50 процентов.

Тем не менее, бесконденсаторный пуск 3-х фазного мотора от однофазной сети возможен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.

Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД.

Сегодня популярны две схемы, подходящие для моторов с мощностью до 2,2 кВт.

Интересно, что время пуска АД от однофазной сети ненамного ниже, чем в привычном режиме.

Основные элементы схемы — симисторы и симметричный динистры. Первые управляются разнополярными импульсами, а второй — сигналами, поступающими от полупериода питающего напряжения.

Схема №1.

Подходит для электродвигателей на 380 Вольт, имеющих частоту вращения до 1 500 об/минуту с обмотками, подключенными по схеме треугольника.

В роли фазосдвигающего устройства выступает RC-цепь. Меняя сопротивление R2, удается добиться на емкости напряжения, смещенного на определенный угол (относительно напряжения бытовой сети).

Выполнение главной задачи берет на себя симметричный динистор VS2, который в определенный момент времени подключает заряженную емкость к симистору и активирует этот ключ.

Как подключить через конденсаторы

Для начала определитесь, какая схема собрана на ЭД. Для этого откройте крышку-барно, куда выводятся клеммы АД, и посмотрите, сколько проводов выходит из устройства (чаще всего их шесть).

Обозначения имеют следующий вид: С1-С3 — начала обмотки, а С4-С6 — ее концы. Если между собой объединяются начала или концы обмоток, это «звезда».

Сложнее всего обстоят дела, если с корпуса просто выходит шесть проводов. В таком случае нужно искать на них соответствующие обозначения (С1-С6).

Чтобы реализовать схему подключения трехфазного ЭД к однофазной сети, требуются конденсаторы двух видов — пусковые и рабочие.

Первые применяются для пуска электродвигателя в первый момент. Как только ротор раскручивается до нужного числа оборотов, пусковая емкость исключатся из схемы.

Если этого не происходит, возможные серьезные последствия вплоть до повреждения мотора.

Главную функцию берут на себя рабочие конденсаторы. Здесь стоит учесть следующие моменты:

Рабочие конденсаторы подключаются параллельно;
Номинальное напряжение должно быть не меньше 300 Вольт;
Емкость рабочих емкостей подбирается с учетом 7 мкФ на 100 Вт;
Желательно, чтобы тип рабочего и пускового конденсатора был идентичным. Популярные варианты — МБГП, МПГО, КБП и прочие.

Как подключить с реверсом

В жизни бывают ситуации, когда требуется изменить направление вращения мотора. Это возможно и для трехфазных ЭД, применяемых в бытовой сети с одной фазой и нулем.

Для решения задачи требуется один вывод конденсатора подключать к отдельной обмотке без возможности разрыва, а второй — с возможностью переброса с «нулевой» на «фазную» обмотку.

Для реализации схемы можно использовать переключатель с двумя положениями.

К крайним выводам подпаиваются провода от «нуля» и «фазы», а к центральному — провод от конденсатора.

Как подключить по схеме «звезда-треугольник» (с тремя проводами)

В большей части в ЭД отечественного производства уже собрана схема звезды. Все, что требуется — пересобрать треугольник.

Главным достоинством соединения «звезда/треугольник» является тот факт, что двигатель выдает максимальную мощность.

Несмотря на это, в производстве такая схема применяется редко из-за сложности реализации.

Чтобы подключить мотор и сделать схему работоспособной, требуется три пускателя.

К первому (К1) подключается ток, а к другому — обмотка статора. Оставшиеся концы подключаются к пускателям К3 и К2.

Далее обмотка последнего пускателя (К2) объединяется с оставшимися фазам для создания схемы «треугольник».

Когда к фазе подключается пускатель К3, остальные концы укорачиваются, и схема преобразуется в «звезду».

Учтите, что одновременное включение К2 и К3 запрещено из-за риска короткого замыкания или выбиванию АВ, питающего ЭД.

Чтобы избежать проблем, предусмотрена специальная блокировка, подразумевающая отключение одного пускателя при включении другого.

Итоги

Как видно из статьи, подключить электродвигатель трехфазного тока в однофазную сеть без потери мощности реально. При этом для домашних условий наиболее простым и доступным является вариант с применением пускового конденсатора.

Подключение трехфазного двигателя к трехфазной сети: существующие схемы

Автор Aluarius На чтение 5 мин. Просмотров 12.9k. Опубликовано 24.05.2016

Всем электрикам известно, что трехфазные электродвигатели работают эффективнее, чем однофазные на 220 вольт. Поэтому если в вашем гараже проведена подводка питающего кабеля на три фазы, то оптимальный вариант – установить любой станок с мотором на 380 вольт.

При этом нет необходимости добавлять в схему подключения какие-то пусковые устройства, потому что магнитное поле будет образовываться в обмотках статора сразу же после пуска двигателя. Давайте рассмотрим один вопрос, который сегодня встречается часто на форумах электриков. Вопрос звучит так: как правильно провести подключение трехфазного электродвигателя к трехфазной сети?

Схемы подключения

Начнем с того, что рассмотрим конструкцию трехфазного электродвигателя. Нас здесь будут интересовать три обмотки, которые и создают магнитное поле, вращающее ротор мотора. То есть, именно так и происходит преобразование электрической энергии в механическую.

Существует две схемы подключения:

Звезда.
Треугольник.

Сразу же оговоримся, что подключение звездой делает пуск агрегата более плавным. Но при этом мощность электродвигателя будет ниже номинальной практически на 30%. В этом плане подключение треугольником выигрывает. Мощность подключенный таким образом мотор не теряет.

Но тут есть один нюанс, который касается токовой нагрузке. Эта величина резко возрастает при пуске, что негативно влияет на обмотку. Высокая сила тока в медном проводе повышает тепловую энергию, которая влияет на изоляцию провода. Это может привести к пробивке изоляции и выходу из строя самого электродвигателя.

Хотелось бы обратить ваше внимание на тот факт, что большое количество европейского оборудования, завезенного на просторы России, укомплектовано европейскими электрическими двигателями, которые работают под напряжением 400/690 вольт. Кстати, снизу фото шильдика такого мотора.

Так вот эти трехфазные электродвигатели надо подключать к отечественной сети 380В только по схеме треугольник. Если подключить европейский мотор звездой, то под нагрузкой он сразу же сгорит.

Отечественные же трехфазные электродвигатели к трехфазной сети подключаются по схеме звезда. Иногда подключение производят треугольником, это делается для того, чтобы выжать из мотора максимальную мощность, необходимую для некоторых видов технологического оборудования.

Производители сегодня предлагают трехфазные электродвигатели, в коробке подключения которых сделаны выводы концов обмоток в количестве трех или шести штук. Если концов три, то это значит, что на заводе внутри мотора уже сделана схема подключения звезда.

Если концов шесть, то трехфазный двигатель можно подключать к трехфазной сети и звездой, и треугольником. При использовании схемы звезда необходимо три конца начала обмоток соединить в одной скрутке. Три остальных (противоположных) подключить к фазам питающей трехфазной сети 380 вольт.

При использовании схемы треугольник нужно все концы соединить между собой по порядку, то есть последовательно. Фазы подключаются к трем точкам соединения концов обмоток между собой. Внизу фото, где показаны два вида подключения трехфазного двигателя.

Схема звезда-треугольник

Такая схема подключения к трехфазной сети используется достаточно редко. Но она существует, поэтому есть смысл сказать о ней несколько слов. Для чего она используется? Весь смысл такого соединения основан на позиции, что при пуске электродвигателя используется схема звезда, то есть плавный пуск, а для основной работы используется треугольник, то есть выжимается максимум мощности агрегата.

Правда, такая схема достаточно сложная. При этом обязательно устанавливаются в соединение обмоток три магнитных пускателя. Первый соединяется с питающей сетью с одной стороны, а с другой стороны к нему подсоединяются концы обмоток. Ко второму и третьему подключаются противоположные концы обмоток. Ко второму пускателю производится подсоединение треугольником, к третьему звездой.

Внимание! Одновременно включать второй и третий пускатели нельзя. Произойдет короткое замыкание между подключенными к ним фазами, что приведет к сбрасыванию автомата. Поэтому между ними устанавливается блокировка. По сути, все будет происходить так – при включении одного, размыкаются контакты у другого.

Принцип работы таков: при включении первого пускателя временное реле включает и пускатель номер три, то есть, подключенного по схеме звезда. Происходит плавный пуск электродвигателя. Реле времени задет определенный промежуток, в течение которого мотор перейдет в обычный режим работы. После чего пускатель номер три отключается, а включается второй элемент, переводя на схему треугольник.

Подключение электрического двигателя через магнитный пускатель

В принципе, схема подключения 3 фазного двигателя через магнитный пускатель практически точно такая же, как и через автомат. Просто в нее добавляется блок включения и выключения с кнопками «Пуск» и «Стоп».

Одна из фаз подключения к электродвигателю проходит через кнопку «Пуск» (она нормально замкнутая). То есть, при ее нажатии смыкаются контакты, и ток начинает поступать на электродвигатель. Но тут есть один момент. Если отпустить Пуск, то контакты разомкнуться, и ток поступать не будет по назначению.

Поэтому в магнитном пускателе есть еще один дополнительный контактный разъем, который называется контактом самоподхвата. По сути, это блокировочный элемент. Он необходим для того чтобы при отжатой кнопке «Пуск» цепь подачи электроэнергии на электродвигатель не прерывалась. То есть, разъединить ее можно было бы только кнопкой «Стоп».

Что можно дополнить к теме, как подключить трехфазный двигатель к трехфазной сети через пускатель? Обратите внимание вот на какой момент. Иногда после долгой эксплуатации схемы подключения трехфазного электродвигателя кнопка «пуск» перестает работать. Основная причина – подгорели контакты кнопки, ведь при пуске двигателя появляется пусковая нагрузка с большой силой тока. Решить эту проблему можно очень просто – почистить контакты.

Схема подключения трехфазного электродвигателя 380в на 220в через конденсатор

Бывает, что в руки попадает трехфазный электродвигатель. Именно из таких двигателей изготавливают самодельные циркулярные пилы, наждачные станки и разного рода измельчители. В общем, хороший хозяин знает, что можно с ним сделать. Но вот беда, трехфазная сеть в частных домах встречается очень редко, а провести ее не всегда бывает возможным. Но есть несколько способов подключить такой мотор к сети 220в.

Следует понимать, что мощность двигателя при таком подключении, как бы вы ни старались — заметно упадет. Так, подключение «треугольником» использует только 70% мощности двигателя, а «звездой» и того меньше — всего 50%.

В связи с этим двигатель желательно иметь помощнее.

Важно! Подключая двигатель, будьте предельно осторожны. Делайте все не спеша. Меняя схему, отключайте электропитание и разряжайте конденсатор электролампой. Работы производите как минимум вдвоем.

Итак, в любой схеме подключения используются конденсаторы. По сути, они выполняют роль третьей фазы. Благодаря ему, фаза к которой подключен один вывод конденсатора, сдвигается ровно настолько, сколько необходимо для имитации третьей фазы. Притом что для работы двигателя используется одна емкость (рабочая), а для запуска, еще одна (пусковая) в параллель с рабочей. Хотя не всегда это необходимо.

Например, для газонокосилки с ножом в виде заточенного полотна, достаточно будет агрегата 1 кВт и конденсаторов только рабочих, без надобности емкостей для запуска. Обусловлено это тем, что двигатель при запуске работает на холостом ходу и ему хватает энергии раскрутить вал.

Если взять циркулярную пилу, вытяжку или другое устройство, которое дает первоначальную нагрузку на вал, то тут без дополнительных банок конденсаторов для запуска не обойтись. Кто-то может сказать: «а почему не подсоединить максимум емкости, чтобы мало не было?» Но не все так просто. При таком подключении мотор будет сильно перегреваться и может выйти из строя. Не стоит рисковать оборудованием.

Важно! Какой бы емкости ни были конденсаторы, их рабочее напряжение должно быть не ниже 400в, в противном случае они долго не проработают и могут взорваться.

Рассмотрим сначала как подключается трехфазный двигатель в сеть 380в.

Трехфазные двигатели бывают, как с тремя выводами — для подключения только на «звезду», так и с шестью соединениями, с возможностью выбора схемы ― звезда или треугольник. Классическую схему можно видеть на рисунке. Здесь на рисунке слева изображено подключение звездой. На фото справа, показано как это выглядит на реальном брне мотора.

Видно, что для этого необходимо установить специальные перемычки на нужные вывода. Эти перемычки идут в комплекте с двигателем. В случае когда имеется только 3 вывода, то соединение в звезду уже сделано внутри корпуса мотора. В таком случае изменить схему соединения обмоток попросту невозможно.

Некоторые говорят, что так делали для того, чтобы рабочие не воровали агрегаты по домам для своих нужд. Как бы там ни было, такие варианты двигателей, можно с успехом использовать для гаражных целей, но мощность их будет заметно ниже, чем соединенных треугольником.

Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.

Как видно, напряжение 220в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380в в сети 220в можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схема подключения такого электродвигателя изображено на рисунке 1.

Рис. 1

На рис.2, изображено брно с клеммой на 6 выводов для возможности подключения треугольником. На три получившихся вывода, подается: фаза, ноль и один вывод конденсатора. От того, куда будет подключен второй вывод конденсатора ― фаза или ноль, зависит направление вращения электродвигателя.

На фото: электродвигатель только с рабочими конденсаторами без емкостей для запуска.

Если на вал будет начальная нагрузка, необходимо использовать конденсаторы для запуска. Они соединяются в параллель с рабочими, используя кнопку или переключатель на момент включения. Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих. Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем. Дальше двигатель использует только рабочие конденсаторы. Такое соединение изображено на фото.

Как подобрать конденсаторы для трехфазного двигателя, используя его в сети 220в.

Первое, что нужно знать ― конденсаторы должны быть неполярными, то есть не электролитическими. Лучше всего использовать емкости марки ― МБГО. Их с успехом использовали в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушающее воздействие окружающей среды.

Также они имеют проушины для крепления, помогающие без проблем расположить их в любой точке корпуса аппарата. К сожалению, достать их сейчас проблематично, но существует множество других современных конденсаторов ничем не хуже первых. Главное, чтобы, как уже говорилось выше, рабочее напряжение их не было меньше 400в.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и мучить свой мозг, есть простой способ расчета конденсатора для двигателя на 380в. На каждые 100 Вт (0,1 кВт) берется — 7 мкФ. Например, если двигатель 1 кВт, то рассчитываем так: 7 * 10 = 70 мкФ. Такую емкость в одной банке найти крайне трудно, да и дорого. Поэтому чаще всего емкости соединяют в параллель, набирая нужную емкость.

Емкость пускового конденсатора.

Это значение берется из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Следует учитывать, что эта емкость берется в сумме с рабочей, то есть для двигателя 1 кВт рабочая равна 70 мкФ, умножаем ее на 2 или 3, и получаем необходимое значение. Это 70-140 мкФ дополнительной емкости — пусковой. В момент включения она соединяется с рабочей и в сумме получается — 140-210 мкФ.

Особенности подбора конденсаторов.

Конденсаторы как рабочие, так и пусковые можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

Кроме указанного выше типа конденсатора — МБГО, можно использовать тип — МБГЧ, МБГП, КГБ и тому подобные.

Реверс.

Иногда возникает необходимость менять направление вращения электродвигателя. Такая возможность есть и у двигателей на 380в, используемых в однофазной сети. Для этого нужно сделать так, чтобы конец конденсатора, подключенный к отдельной обмотке, оставался неразрывным, а другой мог перебрасываться с одной обмотки, где подключен «ноль», к другой где — «фаза».

Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Более подробно можно увидеть на рисунке.

Важно! Существуют электродвигатели трехфазные на 220в. У них каждая обмотка рассчитана на 127в и при подключении в однофазную сеть по схеме «треугольник» ― двигатель просто сгорит. Чтобы этого не произошло, такой мотор в однофазную сеть следует подключать только по схеме — «звезда».

Схемы подключения трехфазного двигателя. к 3-х и 1-о фазной сети

Различные схемы подключения асинхронных двигателей к сети 380 вольт

Для того чтобы заставить работать двигатель существует несколько различных схем подключения, наиболее используемые среди них — звезда и треугольник.

Как правильно подключить трехфазный двигатель «звездой»

Такой способ подключения применяется в основном в трехфазных сетях с линейным напряжением 380 вольт. Концы всех обмоток: C4, C5, C6 (U2, V2, W2), — соединяются в одной точке. К началам обмоток: C1, C2, C3 (U1, V1, W1), — через аппаратуру коммутации подключаются фазные проводники A, B, C (L1, L2, L3). При этом напряжение между началами обмоток будет 380 вольт, а между местом подключения фазного проводника и местом соединения обмоток буде составлять 220 вольт.

На табличке электродвигателя указывается возможность подключения по способу «звезда» в виде символа Y, а также может указываться и можно ли подключить по другой схеме. Соединение по такой схеме может быть с нейтралью, которая подключается к точке соединения всех обмоток.

Такой подход позволяет эффективно защитить электродвигатель от перегрузок при помощи четырехполюсного автоматического выключателя.

Соединение «звездой» не позволяет электродвигателю, приспособленному для сетей 380 вольт развить полную мощность в силу того, что на каждой отдельной обмотке будет напряжение в 220 вольт. Однако, такое соединение позволяет не допустить перегрузки по току, старт электродвигателя происходит плавно.

В клеммной коробке будет сразу видно, когда электродвигатель соединен по схеме «звезда». Если есть перемычка между тремя выводами обмоток, то это однозначно говорит о том, что применяется именно эта схема. В любых других случаях применяется другая схема.

Выполняем соединение по схеме «треугольник»

Для того чтобы трехфазный двигатель мог развить свою максимальную паспортную мощность используют подключение, которое получило название «треугольник». При этом конец каждой обмотки соединяют с началом последующей, что в действительности образует на принципиальной схеме треугольник.

Выводы обмоток соединяют следующим образом: C4 соединяют с C2, С5 с C3, а С6 с C1. При новой маркировке это выглядит так: U2 соединяется с V1, V2 с W1, а W2 cU1.

В трехфазных сетях между выводами обмоток будет линейное напряжение 380 вольт, а соединение с нейтралью (рабочим нулем) не требуется. Такая схема имеет особенность еще и в том, что возникают большие пусковые токи, которые может не выдержать проводка.

На практике иногда применяют комбинированное подключение, когда на этапе запуска и разгона используется подключение «звездой», а в рабочем режиме специальные контакторы переключают обмотки на схему «треугольник».

В клеммной коробке подключение треугольником определяется наличием трех перемычек между клеммами обмоток. На табличке двигателя возможность подключения треугольником обозначается символом Δ, а также может указываться мощность, развиваемая при схеме «звезда» и «треугольник».

Трехфазные асинхронные двигатели занимают значительную часть среди потребителей электроэнергии благодаря своим очевидным достоинствам.

Виды электродвигателей

Наибольшее распространение имеет трехфазный асинхронный электродвигатель. Электродвигатели постоянного тока и синхронные применяются редко.

Большинство электрифицированных машин нуждаются в приводе мощностью от 0,1 до 10 кВт, значительно меньшая часть — в приводе мощностью в несколько десятков кВт. Как правило, для привода рабочих машин используются короткозамкнутые трехфазные электродвигатели. По сравнению с фазным такой электродвигатель имеет более простую конструкцию, меньшую стоимость, большую надежность в эксплуатации и простоту в обслуживании, несколько более высокие эксплутационные показатели (коэффициент мощности и коэффициент полезного действия), а при автоматическом управлении требует простой аппаратуры. Недостаток короткозамкнутых электродвигателей — относительно большой пусковой ток. При соизмеримости мощностей трансформаторной подстанции и электродвигателя его пуск сопровождается заметным снижением напряжения сети, что усложняет как пуск самого двигателя, так и работу соседних токоприемников.

Наряду с трехфазными асинхронными короткозамкнутыми электродвигателями основного исполнения применяются также отдельные модификации этих двигателей: с повышенным скольжением, многоскоростные, с фазным ротором, с массивным ротором и т. д. Электродвигатели с фазным ротором применяют и в тех случаях, когда мощность питающей сети недостаточна для пуска двигателя с короткозамкнутым ротором.

Механические характеристики асинхронных электродвигателей с короткозамкнутым ротором в значительной мере зависят от формы и размеров пазов ротора, а также от способа выполнения роторной обмотки. По этим признакам

Рис. 1. Кривые моментов M = f(S) асинхронных электродвигателей

различают электродвигатели с нормальным ротором (нормальная беличья клетка), с глубоким пазом и с двумя клетками на роторе. Конструкция ротора короткозамкнутых асинхронных электродвигателей общего назначения мощностью свыше 500 Вт предопределяет явление вытеснения тока в обмотке, эквивалентно увеличению ее активного сопротивления. Поэтому, а также вследствие насыщения магнитных путей потоков рассеивания такие электродвигатели (в первую очередь обмотки ротора) обладают переменными параметрами и аналитические выражения их механических характеристик усложняются. Увеличение активного сопротивления ротора в период пуска вызывает увеличение начального пускового момента при некотором снижении силы начального пускового тока (рис. 1).

Однофазный

Теперь поговорим еще об одном виде асинхронных электродвигателей. Это однофазные конденсаторные машины переменного тока. У них две обмотки, из которых, после пуска, работает только одна из них. Такие двигатели имеют свои особенности. Рассмотрим их на примере модели АВЕ-071-4С.

По-другому они еще называются асинхронными двигателями с расщепленной фазой. У них на статоре намотана еще одна, вспомогательная обмотка, смещенная относительно основной. Пуск производится при помощи фазосдвигающего конденсатора.

Схема однофазного асинхронного двигателя

Из схемы видно, что электрические машины АВЕ отличаются от своих трехфазных собратьев, а также от коллекторных однофазных агрегатов.

Всегда внимательно читайте, что написано на бирке! То, что выведено три провода, абсолютно не значит, что это для подключения на 380 в. Просто спалите хорошую вещь!

Включение в работу

Первое, что нужно сделать, это определить, где середина катушек, то есть, место соединения. Если наш асинхронный аппарат в хорошем состоянии, то это сделать будет проще – по цвету проводов. Можно посмотреть на рисунок:

Если все так выведено, то проблем не будет. Но чаще всего приходится иметь дело с агрегатами, снятыми со стиральной машины неизвестно когда, и неизвестно кем. Здесь, конечно, будет сложнее.

Стоит попробовать вызвонить концы при помощи омметра. Максимальное сопротивление – это две катушки, соединенные последовательно. Помечаем их. Дальше, смотрим на значения, которые показывает прибор. Пусковая катушка имеет сопротивление больше, чем рабочая.

Теперь берем конденсатор. Вообще, на разных электрических машинах они разные, но для АВЕ это 6 мкФ, 400 вольт.

Если точно такого нет, можно взять с близкими параметрами, но с напряжением, не ниже 350 В!

Давайте обратим внимание: кнопка на рисунке служит для пуска асинхронного электродвигателя АВЕ, когда он уже включен в сеть 220! Другими словами, должно быть два выключателя: один общий, другой – пусковой, который, после его отпускания, отключался бы сам. Иначе спалите аппарат

Если нужен реверс, то он делается по такой схеме:

Если все сделано правильно, тогда будет работать. Правда, есть одна загвоздка. В борно могут быть выведены не все концы. Тогда с реверсом будут сложности. Разве что разбирать и выводить их наружу самостоятельно.

Вот некоторые моменты, как подсоединять асинхронные электрические машины к сети 220 вольт. Схемы несложные, и при некоторых усилиях вполне возможно все это сделать собственными руками.

Электродвигатели постоянного тока

Двигатели постоянного тока широко применяются в качестве привода электротранспорта, промышленного оборудования, а также микропривода исполнительных механизмов. Такие электрические машины обладают следующими преимуществами:

Возможность регулировки частоты вращения путем изменения напряжения в обмотке возбуждения. При этом крутящий момент на валу ДПТ (двигатели постоянного тока) остается неизменным.
Высокий к.п.д. (коэффициент полезного действия) у машин постоянного тока несколько выше, чем у самых распространенных асинхронных двигателей переменного тока. При неполной нагрузке на валу к.п.д. ДПТ выше на 10-15%.
Возможность изготовления ДПТ небольших габаритов. Практически все используемые микроприводы рассчитаны на постоянный ток.
Простота схем управления. Для пуска, реверса и регулирования скорости и момента не требуется сложного электронного оборудования и большого количества аппаратов для коммутации.
Возможность работы в режиме генератора. Электродвигатели такого типа можно использовать в качестве источников постоянного тока.
Высокий пусковой момент. ДПТ используют в составе электроприводов кранов, тяговых и грузоподъемных механизмов, где требуется запуск под значительной нагрузкой.

ДПТ различают по способу возбуждения, они бывают:

С постоянными магнитами. Такие двигатели отличаются малыми габаритами. Основная область их применения – микроприводы.
С электромагнитным возбуждением.

Электрические машины с электромагнитами такого типа получили самое широкое распространение. Их классифицируют по способу подключения обмотки статора:

Двигатели с параллельным возбуждением. Обмотки якоря и статора в электрической машине такого типа соединены параллельно. Такие электрические машины не требуют дополнительного источника питания для обмотки возбуждения, скорость вращения ротора практически не зависит от нагрузки. Их используют для привода металлорежущих станков и другого оборудования.
Электродвигатели с последовательно включенной обмоткой статора. ДПТ этого типа имеют значительный пусковой момент. Их применяют в качестве привода электротранспорта и промышленных установок с необходимостью пуска под нагрузкой.
Двигатели с независимым возбуждением. Для питания обмотки статора таких электромашин используется независимый источник постоянного тока. ДПТ такого типа отличаются широким диапазоном регулирования скоростей.
Электрические машины со смешанным возбуждением. Электромагнит возбуждения в таких двигателях поделен на 2 части. Одна из них включена параллельно, вторая последовательно обмотке якоря. Электрические машины такого типа используются в механизмах и оборудовании, где необходим высокий пусковой момент, а также переменная и постоянная скорость при переменном моменте.

Переключение на нужное напряжение

Для начала необходимо убедиться в том, что наш двигатель имеет нужные параметры. Они написаны на бирке, прикрепленной у него сбоку. Там должно быть указано, что один из параметров – 220в. Далее, смотрим подключение обмоток. Стоит запомнить такую закономерность схемы: звезда – для более низкого напряжения, треугольник – для более высокого. Что это означает?

Увеличение напряжения

Предположим, на бирке написано: Δ/Ỵ220/380. Это значит, что нам нужно включение треугольником, так как чаще всего соединение по умолчанию – на 380 вольт. Как это сделать? Если электродвигатель в борне имеет клеммную коробку, то несложно. Там есть перемычки, и все, что нужно – переключить их в нужное положение.

Но что, если просто выведено три провода? Тогда придется аппарат разбирать. На статоре нужно найти три конца, которые между собой спаяны. Это и есть соединение звездой. Провода нужно рассоединить и подключить треугольником.

В данной ситуации это сложностей не вызывает. Главное помнить, что есть начало и конец катушек. К примеру, возьмем за начало концы, которые были выведены в борно электродвигателя. Значит то, что спаяно – это концы

Теперь важно не перепутать

Подключаем так: начало одной катушки соединяем с концом другой, и так далее.

Как видим, схема простая. Теперь двигатель, который был соединен для 380, можно включать в сеть 220 вольт.

Уменьшение напряжения

Предположим, на бирке написано: Δ/Ỵ 127/220. Это означает, что нужно подсоединение звездой. Опять же, если есть клеммная коробка, то все хорошо

А если нет, и включен наш электродвигатель треугольником? А если еще и концы не подписаны, то как их правильно соединить? Ведь здесь тоже важно знать, где начало намотки катушки, а где конец. Есть некоторые способы решения этой задачи

Для начала разведем все шесть концов в стороны и омметром найдем сами статорные катушки.

Возьмем скотч, изоленту, еще что-нибудь из того, что есть, и пометим их. Пригодится сейчас, а может быть, и когда-нибудь в будущем.

Берем обычную батарейку и подсоединяем к концам а1-а2. К двум другим концам (в1-в2) подсоединяем омметр.

В момент разрыва контакта с батарейкой стрелка прибора качнется в одну из сторон. Запомним, куда она качнулась, и включаем прибор к концам с1-с2, при этом не меняем полярность батарейки. Проделываем все заново.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Если стрелка отклонилась в другую сторону, тогда меняем провода местами: с1 маркируем как с2, а с2 как с1. Смысл в том, чтобы отклонение было одинаковым.

Теперь батарейку с соблюдением полярности соединяем с концами с1-с2, а омметр – на а1-а2.

Добиваемся того, чтобы отклонение стрелки на любой катушке было одинаковым. Перепроверяем еще раз. Теперь один пучок проводов (например, с цифрой 1) у нас будет началом, а другой – концом.

Берем три конца, например, а2, в2, с2, и соединяем вместе и изолируем. Это будет соединение звездой. Как вариант, можем вывести их в борно на клеммник, промаркировать. На крышку наклеиваем схему соединения (или рисуем маркером).

Переключение треугольник – звезда сделали. Можно подключаться к сети и работать.

Асинхронные электродвигатели

Благодаря дешевизне и простоте конструкции электрические машины такого типа получили самое широкое распространение. Их принципиальное отличие – наличие так называемого скольжения. Это разность между частотой вращения магнитного поля неподвижной части электрической машины и скоростью вращение ротора. Напряжение на вращающейся части индуцируется за счет переменного магнитного поля обмоток статора двигателя. Вращение вызывает взаимодействие поля электромагнитов неподвижной части и магнитного поля ротора, возникающего под влиянием наведенных в нем вихревых токов. По особенностям обмоток статора выделяют:

Однофазные двигатели переменного тока. Двигатели такого типа требуют для пуска наличия внешнего фазосдвигающего элемента. Это может быть пусковой конденсатор или индуктивное устройство. Область применения однофазных двигателей – маломощные приводы.
Двухфазные электрические машины. Такие двигатели имеют 2 обмотки со смещенными относительно друг друга фазами. Их также используют для бытовых устройств и оборудования, имеющего небольшую мощность.
Трех- и многофазные электродвигатели. Наиболее распространенный тип асинхронных машин. Электрические двигатели такого типа имеют от 3-х и более обмоток статора, сдвинутых по фазе на определенный угол.

По конструкции ротора асинхронные электрические машины делят на двигатели с короткозамкнутым и фазным ротором.

Обмотка ротора электрических машин первого типа представляет собой несколько неизолированных стержней, выполненных из сплавов меди или алюминия, замкнутых с двух сторон кольцами (конструкция “беличья клетка”). Асинхронные двигатели такого типа обладают следующими преимуществами:

Достаточно простая схема пуска. Такие электрические машины можно подключать непосредственно к электрической сети через аппараты коммутации.
Допустимость кратковременных перегрузок.
Возможность изготавливать электрические машины высокой мощности. Двигатель такого типа не содержит скользящих контактов, препятствующих наращиванию мощности.
Относительно простое ТО и ремонт. Асинхронные электромашины имеют несложную конструкцию.
Невысокая цена. Двигатели асинхронного типа стоят дешевле синхронных машин и ДПТ.

Электрические машины с короткозамкнутым ротором имеют свои недостатки:

Предельная скорость вращения составляет не более 3000 об/мин при входе в синхронный режим.
Технически сложная реализация регулирования частоты вращения.
Высокие пусковые токи при прямом запуске.

Электродвигатели с фазным ротором частично лишены недостатков, присущих машинам с ротором конструкции “беличья клетка”. Вращающаяся часть электрической машины такого типа имеет обмотки, соединенные в схему “звезда”. Напряжение подводится к обмотке через 3 контактных кольца, закрепленных на роторе и изолированных от него.

Такие электродвигатели обладают следующими достоинствами:

Возможность ограничивать пусковые токи при помощи резистора, включенного в цепь электромагнитов ротора.
Больший, чем у электромашин с короткозамкнутым ротором, пусковой момент.
Возможность регулировки скорости.

Недостатками таких двигателей являются относительно большие габариты и масса, высокая цена, более сложный ремонт и сервисное обслуживание.

Как работает трёхфазный асинхронный двигатель?

Прежде всего, для работы трёхфазного асинхронного двигателя, необходимо создать вращающееся магнитное поле.

Создание вращающегося магнитного поля

Обмотки, которые расположены на статоре, равномерно смещены на 120 градусов относительно друг друга. Обмотка каждой фазы смещена относительно двух других на угол 120 градусов, то есть по обе стороны через 120 градусов расположены соседние фазы. Статор представляет собой полый цилиндр, который в сечении представляет собой кольцо. Внутри такого цилиндра расположен ротор. Три источника тока, отличатся друг от друга фазовым сдвигом. Этот сдвиг также составляет 120 градусов. В итоге, при прохождении трёхфазного переменного тока в обмотках статора, внутри статора образуется вращающееся магнитное поле.

В чем секрет создания вращения магнитного поля? Так как ток переменный, то создаваемое каждой фазой магнитное поле будет также переменным. Магнитный поток, который порождается прохождением тока в каждой обмотке, будет изменяться во времени точно также как породивший его ток. В то время когда один магнитный поток от первой фазы будет возрастать по величине, магнитный поток от второй фазы достигнет своего максимального значения и начнёт убывать по величине, магнитный поток от третьей фазы будет всё более уменьшаться, пока не достигнет своего минимального значения.

Магнитный поток переменного синусоидального тока любой из фаз изменяется по величине и направлению, тем самым чередуясь и пульсируя. Там где ранее был северный магнитный полюс, становится южный, а там где был южный полюс, там на его месте образуется северный полюс. Магнитное поле как бы пульсирует, но не вращается. Если пространственно равномерно по окружности расположить три катушки (соленоиды) так, чтобы их сердечники были направлены к центру окружности, а затем соединить в один общий магнитопровод наружные концы соленоидов (катушек), то мы получим прототип статора трёхфазного асинхронного двигателя. Подключив каждую катушку к источнику переменного тока, а именно к трём разным фазам, которые сдвинуты относительно друг друга на 120 градусов, мы получим не пульсирующее, а вращающееся магнитное поле.

По той причине, что магнитопровод будет общим, пульсирующие магнитные потоки от каждой катушки будут складываться с учётом направления и величины, тем самым образуя вращающийся вектор магнитного потока. Это удивительно, потому как статор неподвижен, но представляет собой магнит, поле такого магнита вращается, но статор остаётся неподвижен!!!

Как же преобразуется в дальнейшем электрическая энергия в механическую энергию? Если в статор, по обмоткам которого протекает трёхфазный ток и, соответственно, внутри него сосредоточено вращающееся магнитное поле, внести металлический предмет, то на него будет действовать механическая сила, которая будет пытаться этот предмет выкинуть из поля статора.

Как такое происходит? Магнитный поток статора индуцирует в короткозамкнутом роторе асинхронного двигателя ЭДС, так как цепь ротора замкнута, то по ней будет протекать электрический ток, который создаст второй магнитный поток – поток ротора. Взаимодействие двух встречных потоков ротора и статора создаст крутящий момент на роторе, и он начнёт вращаться. В соответствии с законом Ленца, ротор будет вращаться в том направлении, которое позволяет уменьшить магнитный поток статора.

Следует заметить, что принцип работы асинхронного двигателя не допускает синхронной скорости ротора с магнитным полем статора. В этом случае исчезнет ЭДС индукции в роторе, и ротор начнёт останавливаться. Синхронизация не достижима для асинхронного электродвигателя, скорость ротора в двигательном режиме может быть меньше скорости вращения магнитного поля.

Если ротору придать дополнительный крутящий момент от внешнего механического источника, так, чтобы его скорость стала больше чем скорость вращающегося магнитного поля статора, тогда электрическая машина перейдёт в генераторный режим работы, при котором происходит преобразование механической энергии в электрическую энергию.

Разница скоростей между статором и ротором позволяет говорить о таком явлении как скольжение ротора в магнитном поле статора. Необходимо помнить, что асинхронная электрическая машина переменного тока – это обратимая машина, которая может работать как в генераторном, так и двигательном режимах.

Производители электродвигателей

Российские производители электродвигателей

Регион	Производитель	Асинхронный двигатель	Синхронный двигатель	УД	КДПТ
		СДОВ	СДПМ, серво	СРД, СГД	Шаговый
Краснодарский край	Армавирский электротехнический завод
Свердловская область	Баранчинский электромеханический завод
Владимир	Владимирский электромоторный завод
Санкт-Петербург	ВНИТИ ЭМ
Москва	ЗВИМосковский электромеханический завод имени Владимира Ильича
Пермь	ИОЛЛА
Республика Марий Эл	Красногорский завод «Электродвигатель»
Воронеж	МЭЛ
Новочеркасск	Новочеркасский электровозостроительный завод
Санкт-Петербург	НПО «Электрические машины»
Томская область	НПО Сибэлектромотор
Новосибирск	НПО Элсиб
Удмуртская республика	Сарапульский электрогенераторный завод
Киров	Электромашиностроительный завод Лепсе
Санкт-Петербург	Ленинградский электромашиностроительный завод
Псков	Псковский электромашиностроительный завод
Ярославль	Ярославский электромашиностроительный завод

Аббревиатура:

АДКР —
АДФР —
СДОВ — синхронный двигатель с обмоткой возбуждения
СДПМ — синхронный двигатель с постоянными магнитами
СРД — синхронный реактивный двигатель

СГД — синхронный гистерезисный двигатель
УД — универсальный двигатель
КДПТ — коллекторный двигатель постоянного тока
КДПТ ОВ —
КДПТ ПМ —

Производители электродвигателей ближнего зарубежья

Страна	Производитель	Асинхронный двигатель	Синхронный двигатель	УД	КДПТ
		СДОВ	СДПМ, серво	СРД, СГД	Шаговый
Беларусь	Могилевский завод «Электродвигатель»
Беларусь	Полесьеэлектромаш
Украина	Харьковский электротехнический завод «Укрэлектромаш»
Молдова	Электромаш
Украина	Электромашина
Украина	Электромотор
Украина	Электротяжмаш

Производители электродвигателей дальнего зарубежья

Страна	Производитель	Асинхронный двигатель	Синхронный двигатель	УД	КДПТ
		СДОВ	СДПМ, серво	СРД, СГД	Шаговый
Швейцария	ABB Limited
США	Allied Motion Technologies Inc.
США	Ametek Inc.
США	Anaheim automation
США	Arc System Inc.
Германия	Baumueller
Словения	Domel
США	Emerson Electric Corporation
США	General Electric
США	Johnson Electric Holdings Limited
Германия	Liebherr
Швейцария	Maxon motor
Япония	Nidec Corporation
Германия	Nord
США	Regal Beloit Corporation
Германия	Rexroth Bosch Group
Германия	Siemens AG
Бразилия	WEG

ГОСТ 27471-87 Машины электрические вращающиеся. Термины и определения.
И.В.Савельев. Курс общей физики, том I. Механика, колебания и волны, молекулярная физика.-М.:Наука, 1970.
ГОСТ 29322-92 (МЭК 38-83) Стандартные напряжения.
ГОСТ 16264.0-85 Электродвигатели малой мощности
А.И.Вольдек, В.В.Попов. Электрические машины. Машины переменного тока: Учебник для вузов.- СПб.: Питер, 2007.
Paul Waide, Conrad U. Brunner. Energy-Efficiency Policy Opportunities for Electric Motor-Driven Systems. International Energy Agency Working Paper, Energy Efficiency Series.: Paris, 2011.
Dr. J. Merwerth. The hybrid-synchronous machine of the new BMW i3 & i8 challenges with electric traction drives for vehicles. BMW Group, Workshop University Lund: Lund, 2014.

Подключение к однофазной сети

Для подключения трёхфазного электродвигателя 380В к однофазной сети 220В чаще всего используется схема с фазосдвигающими конденсаторами (пусковыми и рабочими). Без конденсаторов двигатель может и запустится, но только без нагрузки, и придется при запуске крутануть его вал от руки.

Проблема состоит в том, что для работы АД нужно вращающееся магнитное поле, которое нельзя получить от однофазной сети без дополнительных элементов. Но подключив одну из обмоток через дроссель, можно сдвинуть фазу напряжения до -90˚ а с помощью конденсатора на +90˚ относительно фазы в сети. Подробнее вопрос сдвига фаз мы рассматривали в статье: https://samelectrik.ru/chto-takoe-aktivnaya-reaktivnaya-i-polnaya-moshhnost.html.

Чаще всего для сдвига фаз используют именно конденсаторы, а не дроссели. Таким образом получают не вращающееся, а эллиптическое. В результате вы теряете около половины мощности от номинала. Однофазные АД работают при таком включении лучше, за счет того, что у них обмотки изначально рассчитаны и расположены на статоре для такого подключения.

Типовые схемы подключения двигателя без реверса для схем звезды или треугольника вы видите ниже.

Резистор на схеме ниже нужен для разрядки конденсаторов, так как после отключения питания на его выводах останется напряжение и вас может ударить током.

Ёмкость конденсатора для подключения трёхфазного двигателя к однофазной сети вы можете выбрать исходя из таблицы ниже. Если вы наблюдаете сложный и затяжной запуск — зачастую нужно увеличить пусковую (а иногда и рабочую) ёмкость.

Или посчитать по формулам:

Если двигатель мощный или запускается под нагрузкой (например, в компрессоре) — нужно подключить и пусковой конденсатор.

Чтобы упростить включение вместо кнопки «РАЗГОН» используют «ПНВС». Это кнопка для запуска двигателей с пусковым конденсатором. У неё три контакта, на два из них подключается фаза и ноль, а через третий – пусковой конденсатор. На лицевой панели расположено две клавиши — «ПУСК» и «СТОП» (как на автоматах АП-50).

Когда вы включаете двигатель и нажимаете первую клавишу до упора, замыкаются три контакта, после того как двигатель раскрутился, и вы отпускаете «ПУСК», средний контакт размыкается, а два крайних остаются замкнутыми, из цепи выводится пусковой конденсатор. При нажатии кнопки «СТОП» все контакты разомкнуться. Схема подключения при этом почти аналогична.

Подробно о том, что такое и как правильно подключить ПНВС, вы можете посмотреть в следующем видео:

Схема подключения электродвигателя 380В к однофазной сети 220В с реверсом изображена ниже. За реверс отвечает переключатель SA1.

Обмотки двигателя 380/220 соединяют треугольником, а у двигателей 220/127 – звездой, так чтобы напряжение питания (220 вольт) соответствовало номинальному напряжению обмоток. Если всего три выхода, а не шесть, то вы не сможете изменять схемы подключения обмоток без вскрытия. Здесь есть два варианта:

Номинальное напряжение 3х220В — вам повезло, и используйте приведенные выше схемы.
Номинальное напряжение 3х380В — вам меньше повезло, так как двигатель может плохо запускать или вообще не запускаться если подключать его в сеть 220В, но стоит попробовать, возможно работать будет!

Но при подключении электродвигателя 380В на 1 фазу 220В через конденсаторы есть одна большая проблема — потери мощности. Они могут достигать 40-50%.

Главным и действенным способом подключения без потери мощности является использование частотника. Однофазные частотные преобразователи выдают на выходе 3 фазы с линейным напряжением 220В без нуля. Таким образом вы можете подключать двигатели до 5 кВт, для большей мощности просто очень редко встречаются преобразователи, способные работать с однофазным вводом. В этом случае вы не только получите полную мощность двигателя, но и сможете полноценно регулировать его обороты и реверсировать его.

Теперь вы знаете, как подключить трехфазный двигатель на 220 и 380 Вольт, а также что для этого нужно. Надеемся, предоставленная информация помогла вам разобраться в вопросе!

Материалы по теме:

Подключение магнитного пускателя на 380 и 220в
Как собрать трехфазный щит
Как выбрать частотный преобразователь

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

один с рабочей обмотки — рабочий;
с пусковой обмотки;
общий.

С этими тремя проводами и работаем дальше — исползуем для подключения однофазного двигателя.

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно)

К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим ). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифолярного) через кнопку

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки. например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

рабочий конденсатор берут из расчета 0,7-0,8 мкФ на 1 кВт мощности двигателя;
пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите конденсатор специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

Как все может выглядеть на практике

Устройство электродвигателя

Основные элементы, из которых состоит типичный трехфазный двигатель таковы:

Корпус, имеющий ножки, которыми он крепится к фундаменту;
Статор, напоминающий по строению простой трансформатор. Имеет сердечник и обмотку При подаче тока создается вихревое электромагнитное поле.
Ротор. Основная вращающаяся часть.
Вал, на который жестко насажен ротор. Передняя часть выходит наружу, имеет шпоночную борозду под шестерни или шкив. На заднюю часть, выходящую за пределы корпуса насаживается крыльчатка для охлаждения и обдува.
Подшипки, находящиеся в нишах передней и задней крышки.
Герметичная клеммная коробка.

Схема подключения 3х фазного двигателя на 380

Схемы подключения трехфазного двигателя

Из множества созданных схем специалистами для монтажа асинхронного двигателя практически используют два метода.

Схема звезды.
Схема треугольника.

Проверка схемы подключения мотора

Метод определения фаз статора

Полярность обмоток

Чтобы найти и определить полярность обмоток, необходимо применить некоторые приемы:

Подключить импульсный постоянный ток.
Подключить переменный источник тока.

Как проверить полярность обмоток батарейкой и тестером

Проверка переменным током

Схема звезды

Величину емкости конденсаторов (рабочих) определяют по эмпирической формуле:

С = (2800 · I) / U

Подключение мотора в работу хорошо делать через выключатель ПНВС, как показано на рисунке.

Схема треугольника

С = (4800 · I) / U

Двигатель с магнитным пускателем

Трехфазный электродвигатель работает через магнитный пускатель по аналогичной схеме с автоматическим выключателем. Такая схема имеет дополнительно блок включения и выключения, с кнопками Пуск и Стоп.

Подключение мотора от автомата

Общий вариант такой схемы подключения выглядит как на рисунке:

Практически ежедневно мы сталкиваемся с одним и тем же вопросом от наших клиентов: «как подключить электродвигатель к сети питания?»

Самый простой и надежный способ – обратиться к нормальному электрику и не экономить на этом, т.к. зачастую, пытаясь сэкономить, приглашают «дядю Васю», или других отзывчивых «специалистов», которые рядом, но на самом деле слабо понимают, что происходит.
В лучшем случае, эти «профи» звонят и спрашивают – правильно ли я подключаю. Тут ещё есть шанс не спалить двигатель. Сразу становится понятна квалификация «электрика», когда задают такие вопросы, от которых можно просто впасть в ступор (так как именно этому и учат электриков).

Например:
– зачем шесть контактов в двигателе?
– а почему контактов всего три?
– что такое «звезда» и «треугольник»?
– а почему, когда я подключаю трехфазный насос и ставлю поплавковый выключатель, который рвёт одну фазу, двигатель не останавливается?
– а как измерить ток в обмотках?
– что такое пускатель?
и т.п.

Если ваш электрик задаёт такие вопросы, то нужно его отправить туда, откуда он пришёл. Иначе всё закончится сгоревшим электродвигателем, потерей денег, времени, дорогостоящим ремонтом. Давайте попробуем разобраться в схемах подключения электродвигателя к электропитанию.
Для начала нужно понимать, что существуют несколько популярных типов сетей переменного тока:

1. Однофазная сеть 220 В,
2. Трехфазная сеть 220 В (обычно используется на кораблях),
3. Трехфазная сеть 220В/380В,
4. Трехфазная сеть 380В/660В.
Есть ещё на напряжение 6000В и некоторые другие редкие, но их рассматривать не будем.

В трёхфазной сети обычно есть 4 провода (3 фазы и ноль). Может быть ещё отдельный провод «земля». Но бывают и без нулевого провода.

Как определить напряжение в вашей сети?
Очень просто. Для этого нужно измерить напряжение между фазами и между нулём и фазой.

В сетях 220/380 В напряжение между фазами (U1, U2 и U3) будет равно 380 В, а напряжение между нолём и фазой (U4, U5 и U6) будет равно 220 В.
В сетях 380/660В напряжение между любыми фазами (U1, U2 и U3) будет равно 660В, а напряжение между нулем и фазой (U4, U5 и U6) будет равно 380 В.

Возможные схемы подключения обмоток электродвигателей

Асинхронные электродвигатели имеют три обмотки, каждая из которых имеет начало и конец и соответствует своей фазе. Системы обозначения обмоток могут быть разными. В современных электродвигателях принята система обозначения обмоток U, V и W, а их выводы обозначают цифрой 1 начало обмотки и цифрой 2 – её конец, то есть обмотка U имеет два вывода: U1 и U2, обмотка V – V1 и V2, а обмотка W – W1 и W2.

Однако до сих пор ещё в эксплуатации находятся старые асинхронные двигатели, сделанные во времена СССР и имеющие старую советскую систему маркировки. В них начала обмоток обозначаются C1, C2, C3, а концы – C4, C5, C6. Значит, первая обмотка имеет выводы C1 и C4, вторая – C2 и C5, а третья – C3 и C6.

Обмотки трёхфазных электродвигателей можно подключать по двум различным схемам: звездой (Y) или треугольником (Δ).

Подключение электродвигателя по схеме звезда

Название схемы подключения обусловлено тем, что при соединении обмоток по данной схеме (см. рисунок справа), визуально это напоминает трёхлучевую звезду.

Как видно из схемы подключения электродвигателя, все три обмотки своим одним концом соединены вместе. При таком подключении (сеть 220/380 В), к каждой обмотке отдельно подходит напряжение 220 В, а к двум обмоткам, соединённым последовательно, – напряжение 380 В.

Основным преимуществом подключения электродвигателя по схеме звезда являются небольшие пусковые токи, так как напряжение питания 380 В (межфазное) потребляют сразу 2 обмотки, в отличие от схемы «треугольник». Но при таком подключении мощность питаемого электродвигателя ограничена (главным образом из экономических соображений): обычно по звезде включают относительно слабые электродвигатели.

Подключение электродвигателя по схеме треугольник

Название этой схемы также идёт от графического изображения (см. правый рисунок):

Как видно из схемы подключения электродвигателя – «треугольник», обмотки подключаются последовательно друг к другу: конец первой обмотки соединяется с началом второй и так далее.

То есть к каждой обмотке будет приложено напряжение 380 В (при использовании сети 220/380 В). В этом случае по обмоткам течёт больший ток, по треугольнику обычно включают двигатели большей мощности, чем при соединении по звезде (от 7,5 кВт и выше).

Подключение электродвигателя к трёхфазной сети на 380 В

Последовательность действий такова:

1. Для начала выясняем, на какое напряжение рассчитана наша сеть.
2. Далее смотрим на табличку, которая есть на электродвигателе, она может выглядеть так (звезда Y /треугольник Δ):

3. После идентификации параметров сети и параметров электрического подключения электродвигателя (звезда Y /треугольник Δ), переходим к физическому электрическому подключению электродвигателя.
4. Чтобы включить трёхфазный электродвигатель, нужно одновременно подать напряжение на все 3 фазы.
Достаточно частая причина выхода из строя электродвигателя – работа на двух фазах. Это может произойти из-за неисправного пускателя, или при перекосе фаз (когда напряжение в одной из фаз сильно меньше, чем в двух других).
Есть 2 способа подключения электродвигателя:
– использование автоматического выключателя или автомата защиты электродвигателя

Эти устройства при включении подают напряжение сразу на все 3 фазы. Мы рекомендуем ставить именно автомат защиты электродвигателя серии MS, так как его можно настроить в точности на рабочий ток электродвигателя, и он будет чутко отслеживать его повышение в случае перегрузки. Это устройство в момент пуска даёт возможность некоторое время работать на повышенном (пусковом) токе, не отключая двигатель.
Обычный же автомат защиты требуется ставить с превышением номинального тока электродвигателя, с учётом пускового тока (в 2-3 раза выше номинала).
Такой автомат может отключить двигатель только в случае КЗ или его заклинивания, что часто не обеспечивает нужной защиты.

– использование пускателя

Пускатель представляет собой электромеханический контактор, который замыкает каждую фазу с соответствующей обмоткой электродвигателя.
Привод механизма контактора осуществляется с помощью электромагнита (соленоида).

Устройство электромагнитного пускателя:

Магнитный пускатель устроен достаточно просто и состоит из следующих частей:

(1) Катушка электромагнита
(2) Пружина
(3) Подвижная рама с контактами (4) для подключения питания сети (или обмоток)
(5) Контакты неподвижные для подключения обмоток электродвигателя (сети питания).

При подаче питания на катушку, рама (3) с контактами (4) опускается и замыкает свои контакты на соответствующие неподвижные контакты (5).

Типовая схема подключения электродвигателя с использованием пускателя:

При выборе пускателя следует обращать внимание на напряжение питания катушки магнитного пускателя и покупать его в соответствии с возможностью подключения к конкретной сети (например, если у вас есть только 3 провода и сеть на 380 В, то катушку нужно брать на 380 В, если у вас сеть 220/380 В, то катушка может быть и на 220 В).

5. Проконтролировать, в правильную ли сторону крутится вал.
Если требуется изменить направление вращения вала электродвигателя, то нужно просто поменять местами любые 2 фазы. Это особенно важно при запитывании центробежных электронасосов, имеющих строго определённое направление вращения рабочего колеса

Как подключить поплавковый выключатель к трёхфазному насосу

Из всего вышеописанного становится понятно, что для управления трёхфазным электродвигателем насоса в автоматическом режиме с использованием поплавкового выключателя НЕЛЬЗЯ просто разрывать одну фазу, как это делается с монофазными двигателями в однофазной сети.

Самый простой способ – использовать для автоматизации магнитный пускатель.
В этом случае достаточно поплавковый выключатель встроить последовательно в цепь питания катушки пускателя. При замыкании цепи поплавком будет замыкаться цепь катушки пускателя, и включаться электродвигатель, при размыкании – будет отключаться питание электродвигателя.

Подключение электродвигателя к однофазной сети 220 В

Обычно для подключения к однофазной сети 220В используются специальные двигатели, предназначенные для подключения именно к такой сети, и вопросов с их питанием не возникает, т.к. для этого просто требуется вставить вилку (большинство бытовых насосов оснащены стандартной вилкой Шуко) в розетку

Иногда требуется подключение трехфазного электродвигателя к сети 220 В (если, например, нет возможности провести трехфазную сеть).

Максимально возможная мощность электродвигателя, который можно включить в однофазную сеть 220 В, составляет 2,2 кВт.

Самый простой способ – подключить электродвигатель через частотный преобразователь, рассчитанный на питание от сети 220 В.

Следует помнить, что частотный преобразователь на 220 В, выдает на выходе 3 фазы по 220 В. То есть подключить к нему можно только электродвигатель, который имеет напряжение питания на 220 В трёхфазной сети (обычно это двигатели с шестью контактами в распаячной коробке, обмотки которых можно подключить как по звезде, так и по треугольнику). В данном случае требуется подключение обмоток по треугольнику.

Возможно ещё более простое подключение трехфазного электродвигателя в сеть 220 В с использованием конденсатора, но такое подключение приведёт к потере мощности электродвигателя приблизительно на 30%. Третья обмотка запитывается через конденсатор от любой другой.

Данный тип подключения мы рассматривать не будем, так как нормально с насосами такой способ не работает (либо при старте двигатель не запускается, либо электродвигатель перегревается из-за снижения мощности).

Использование частотного преобразователя

В настоящее время достаточно активно все стали применять частотные преобразователи для управления частотой вращения (оборотами) электродвигателя.

Это позволяет не только экономить электроэнергию (например, при использовании частотного регулирования насосов для подачи воды), но и управлять подачей насосов объёмного типа, превращая их в дозировочные (любые насосы объёмного принципа действия).

Но очень часто при использовании частотных преобразователей не обращают внимания на некоторые нюансы их применения:

– регулировка частоты, без доработки электродвигателя, возможна в пределах регулировки частоты +/- 30% от рабочей (50 Гц),
– при увеличении частоты вращения более 65 Гц требуется замена подшипников на усиленные (сейчас с помощью ЧП возможно поднять частоту тока до 400 Гц, обычные подшипники просто разваливаются на таких скоростях),
– при уменьшении частоты вращения встроенный вентилятор электродвигателя начинает работать неэффективно, что приводит к перегреву обмоток.

Из-за того, что не обращают внимания при проектировании установок на такие «мелочи», очень часто электродвигатели выходят из строя.

Для работы на низкой частоте ОБЯЗАТЕЛЬНО требуется установка дополнительного вентилятора принудительного охлаждения электродвигателя.

Вместо крышки вентилятора устанавливается вентилятор принудительного охлаждения (см. фото). В этом случае, даже при снижении оборотов вала основного двигателя,
дополнительный вентилятор обеспечит надёжное охлаждение электродвигателя.

Мы имеем большой опыт модернизации электродвигателей для работы на низкой частоте.
На фото можно видеть винтовые насосы с дополнительными вентиляторами на электродвигателях.

Данные насосы используются в качестве дозирующих насосов на пищевом производстве.

Надеемся, что данная статья поможет вам правильно подключить электродвигатель к сети самостоятельно (ну или хотя бы понять, что перед вами не электрик, а «специалист широкого профиля»).

Некоторые мастера самостоятельно собирают станки по обработке древесины или металла в домашних условиях. Для этого могут использоваться любые доступные двигатели подходящей мощности. В некоторых случаях приходится разбираться с тем, как подключить трехфазный двигатель к однофазной сети. Именно этой теме и посвящена статья. Также будет рассказано о том, как правильно подобрать требуемые конденсаторы.

Однофазные и трехфазные

Чтобы правильно понимать предмет обсуждения, который объясняет подключение двигателя 380 на 220 вольт, необходимо разобраться, в чем лежит принципиальное отличие таких агрегатов. Все трехфазные двигатели являются асинхронными. Это означает, что фазы в нем подключены с некоторым смещением. Конструктивно двигатель состоит из корпуса, в который помещена статическая часть, которая не вращается, ее называют статором. Также есть вращающийся элемент, который называется ротором. Ротор находится внутри статора. На статор подается трехфазное напряжение, каждая фаза по 220 вольт. После этого происходит образование электромагнитного поля. Из-за того, что фазы находятся в угловом смещении, появляется электродвижущая сила. Она и заставляет ротор, который находится в магнитном поле статора вращаться.

Однофазные асинхронные агрегаты имеют немного иной тип подключения, т. к. питаются от сети 220 вольт. В ней есть только два провода. Один называется фазным, а второй нулевым. Чтобы запуститься, двигателю необходимо иметь только одну обмотку, к которой подключается фаза. Но только одной будет мало для пускового импульса. Поэтому присутствует еще она обмотка, которая задействована во время пуска. Чтобы она выполнила свою роль, она может быть подключена через конденсатор, что бывает чаще всего, или кратковременно замыкаться.

Подключение трехфазного двигателя

Обычное подключение трехфазного двигателя к трехфазной сети может стать непростой задачей для тех, кто никогда не сталкивался с ней. В некоторых агрегатах есть только три провода для подключения. Они позволяют сделать это по схеме «звезда». В других приборах есть шесть проводов. В таком случае появляется выбор между треугольником и звездой. Ниже на фото можно видеть реальный пример подключения звездой. В белой обмотке подходит питающий кабель, и он подключается только к трем выводам. Дальше установлены специальные перемычки, которые обеспечивают правильное питание обмоток.

Чтобы было понятнее, как это реализовать самостоятельно, ниже будет приведена схема такого подключения. Подключение треугольником несколько проще, т. к. три дополнительные клеммы отсутствуют. Но это говорит лишь о том, что механизм перемычек реализован уже в самом двигателе. При этом нет возможности повлиять на способ соединения обмоток, а значит необходимо будет соблюсти нюансы при подключении такого двигателя в однофазную сеть.

Подключение к однофазной сети

Трехфазный агрегат с успехом можно подключить к однофазной сети. Но стоит учитывать, что при схеме, которая называется «звезда», мощность агрегата не будет превышать половины его номинальной мощности. Чтобы увеличить этот показатель, необходимо обеспечить подключение по типу «треугольник». В таком случае можно будет добиться лишь 30-процентного падения мощности. Бояться при этом не стоит, ведь в сети 220 вольт невозможно возникновение критического напряжения, которое бы повредило обмотки двигателя.

Схемы подключения

Когда трехфазный двигатель подключен к сети 380, тогда каждая его обмотка запитана от одной фазы. При соединении его к 220 вольтовой сети на две обмотки приходит фазный и нулевой провод, а третья остается незадействованной. Чтобы исправить этот нюанс, необходимо подобрать правильный конденсатор, который в требуемый момент сможет подать на нее напряжение. В идеале в цепи должно быть два конденсатора. Один из них является пусковым, а второй рабочим. Если мощность трехфазного агрегата не превышает 1,5 кВт, и нагрузка на него подается уже после того, как он наберет требуемые обороты, тогда можно использовать только рабочий конденсатор.

В этом случае его необходимо его необходимо установить в разрыв между третьим контактом треугольника и нулевым проводом. Если необходимо добиться эффекта, при котором двигатель будет вращаться в обратном направлении, тогда необходимо на один вывод конденсатора подключить не нулевой, а фазный провод. Если двигатель по мощности превосходит, указанную выше, тогда понадобится еще и пусковой конденсатор. Он монтируется параллельно рабочему. Но стоит учитывать, что в провод, который дет между ними, на разрыв должен быть установлен выключатель без фиксации. Такая кнопка позволит задействовать конденсатор только во время пуска. При этом придется после включения двигателя в сеть несколько секунд удерживать эту клавишу для того, чтобы агрегат набрал требуемые обороты. После этого ее необходимо отпустить, чтобы не сжечь обмотки.

Если потребуется реализовать включение такого агрегат реверсивно, тогда монтируется тумблер на три вывода. Средний должен быть постоянно подключен к рабочему конденсатору. Крайние должны быть подключены к фазному и нулевому проводу. В зависимости от того, в какую сторону должно быть вращение, потребуется выставить тумблер либо на ноль, либо на фазу. Ниже схематически изображена схема такого подключения.

Подбор конденсатора

Не существует универсальных конденсаторов, которые бы подходили ко всем агрегатам без разбора. Их характеристикой служит емкость, которую они способны держать. Поэтому каждый придется подбирать индивидуально. Основным требованием для него будет работа при напряжении сети в 220 вольт, чаще они рассчитаны на 300 вольт. Чтобы определиться, какой именно элемент потребуется, необходимо воспользоваться формулой. Если соединение осуществляется звездой, тогда необходимо силу тока разделить на напряжение в 220 вольт и умножить на 2800. Показателем силы тока берется цифра, которая указана в характеристиках двигателя. Для подключения треугольником формула остается такой же, но последний коэффициент изменяется на 4800.

Например, если на агрегате написано, что номинальный ток, который может протекать по его обмоткам составляет 6 ампер, тогда емкость рабочего конденсатора будет 76 мкФ. Это при подключении звездой, для подключения треугольником результат будет 130 мкФ. Но выше говорилось, что если агрегат испытывает нагрузку при старте или имеет мощность больше 1,5 кВт, тогда понадобится еще один конденсатор – пусковой. Его емкость обычно в 2 или в 3 раза больше рабочего. То есть для соединения звездой понадобится второй конденсатор с емкостью 150–175 мкФ. Подбирать его придется опытным путем. В продаже может не быть конденсаторов требуемой емкости, тогда можно собрать блок для получения требуемой цифры. Для этого доступные конденсаторы соединяются параллельно, чтобы их емкость сложилась.

Почему пусковые конденсаторы лучше подбирать опытным путем начиная с наименьшего? Дело в том, что при недостаточном его значении будет подаваться ток большего значения, что может вывести из строя обмотки. Если его значение будет больше требуемого, тогда агрегату будет недостаточно импульса для запуска. Более наглядно представить себе подключение можно с помощью видео.

Вывод

Во время работы с электрическим током соблюдайте технику безопасности. Не запускайте ничего, если до конца неуверены в правильности выполненного подключения. Обязательно посоветуйтесь с опытным электриком, который подскажет, сможет ли проводка выдержать требуемую нагрузку от агрегата.

Схемы подключения асинхронных электродвигателей

Чтобы привести ротор электродвигателя в движение необходимо правильно подключить концы обмоток статора к трехфазной сети, где рабочее напряжение может быть:

220 вольт
380 вольт
660 вольт

Заказать новый электродвигатель по телефону
Асинхронные электродвигатели АИР предполагают два способа подключения к трехфазной промышленной сети – «треугольник» и «звезда». В основном электродвигатели АИР рассчитаны на 2 номинальных напряжения 220/380 В, либо 380/660 В и имеют два способа подключения к трехфазной промышленной сети: «звезда» и «треугольник»

220/380

220 В – «треугольник»

380 В – «звезда»

380/660

380 В — «треугольник»

660 В — «звезда»

Как правильно подключить шесть проводов электродвигателя?

Как правило двигатели имеют шесть выводов для возможности выбора схемы подключения: «звезда» либо «треугольник». Но встречаются и три вывода — уже соединенных внутри двигателя по схеме «звезда».

Схема подключения «звезда»

При подключении обмоток звездой начала обмоток подключаются к фазам, а концы обмоток собираются общую точку (0 точку).

Таким образом напряжение фазной обмотки составит 220В, а линейное напряжение между обмотками 380В. Основным преимуществом подключения электродвигателя по схеме звезда является:

Плавный пуск
Возможность перегрузки (недлительной)
Повышенная надежность

При этом данная схема подключения обеспечит более низкую мощность от заявленной.

Схема подключения «треугольник»

При подключении треугольником последовательно конец одной обмотки соединяется с началом следующей обмотки.

Главными преимуществами такого подключения являются:

Максимальная мощность
Повышенный вращающий момент
Увеличенные тяговые способности

Однако, электродвигатели подключенные по схеме звезда больше нагреваются.

Комбинированный тип подключения

Как уже было отмечено, подключение «звездой» обеспечивает более плавный пуск, но пр этом не достигается максимальная заявленная мощность электромотора. При подключении «треугольником» достигается полная мощность, но пусковой ток может повредить изоляцию. Поэтому для мощных двигателей (начиная от АИР100L2), часто применяют комбинированную схему подключения трехфазных электродвигателей «звезда-треугольник», когда запуск двигателя происходит по схеме «звезда», в рабочем состоянии он переключается на схему «треугольник». Переключение обеспечивается магнитным пускателем или пакетным переключателем.

Наиболее популярные модели асинхронных электродвигателей:

Конденсатор

— Как я могу заставить мой двигатель 380/380 вольт работать от 220 вольт?

Подключение конденсатора к трехфазному двигателю для однофазной работы называется подключением Штейнмеца. Если вы выполните поиск «Steinmetz connection», вы найдете довольно много информации об этом.

Если двигатель имеет только шесть выводов или клемм для внешних подключений, он может работать только при напряжении 380 В на любой из двух указанных скоростей. Для низкой скорости U4, V4 и W4 соединяются вместе, а трехфазное питание подключается к U2, V2 и W2.Для высокоскоростной работы нет подключения к U2, T2 и W2, а питание подключается к Uw, T4 и W4. Номинальная механическая мощность одинакова для обеих скоростей, поэтому крутящий момент, доступный на высокой скорости, составляет половину крутящего момента на низкой скорости. Вы можете использовать частотно-регулируемый привод (VFD) с выходом 380 В для любого из этих подключений.

Если на каждом конце каждой обмотки имеется независимое внешнее соединение, 12 выводов или клемм, обмотки могут быть соединены в параллельном треугольнике.Это должно подходить для трехфазного питания 220 вольт. Я считаю, что это все еще будет 4-полюсная низкоскоростная конфигурация. Вы можете использовать VFD с выходом 220 вольт для этого соединения.

У вас не должно возникнуть проблем с поиском частотно-регулируемого привода с однофазным входом 220 вольт и трехфазным выходом 220 вольт. Возможно, вам удастся найти частотно-регулируемый привод со встроенной схемой повышения напряжения, обеспечивающий трехфазный выход 380 вольт и однофазный вход 220 вольт. В противном случае вам понадобится входной трансформатор для VFD и VFD на 380 В, который принимает однофазный вход.

Я не знаю, какие есть варианты с подключением Steinmetz.

Если у существующего двигателя нет специального вала или редуктора, установленного непосредственно на нем. Лучшим вариантом может быть покупка другого двигателя и, возможно, частотно-регулируемого привода для регулирования скорости.

См. Схему ниже:

Для U2, V2 и W2 две катушки двигателя соединены вместе внутри двигателя или в клеммной коробке двигателя. Если вы можете разорвать это соединение, вы можете повторно подключить катушки, как показано красными линиями.Я почти уверен, что это позволит двигателю работать на высокой скорости на 220 вольт. Для однофазной сети подключите конденсатор от одной из линий питания к точке, где должна быть подключена недостающая фаза. Это позволяет двигателю работать от однофазного тока, но его крутящий момент значительно снижается. Это связь Стейнмеца. Вы сможете найти значения конденсаторов и другую информацию, выполнив поиск «Steinmetz connection».

Напряжение

— Как подключить настольную шлифовальную машину 380 В / 3 фазы для работы от однофазной 220 В Напряжение

— Как подключить настольную шлифовальную машину 380 В / 3 фазы для работы на однофазной 220 В — Обмен электротехнического стека

Сеть обмена стеками

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

0
+0
Авторизоваться
Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил
3 года, 5 мес. Назад

Просмотрено
2k раз

\ $ \ begingroup \ $

На этот вопрос уже есть ответы здесь :

Закрыт 3 года назад.

Приобрел старую заводскую шлифовальную машину. Это 3-фазный блок на 380/220 Гц, 50 Гц. Может кто-нибудь объяснить, как подключить это к однофазной сети 220 В (бытовая сеть)?

Я попытался просто подключить синий и коричневый провода к розетке 220 В и крутить блок вручную, но это не сработало. Я слышу, как двигатель набирает обороты, но он не раскручивается.

Щелкните изображение, чтобы просмотреть его в полный размер.

Транзистор

13k1010 золотых знаков150150 серебряных знаков321321 бронзовый знак

Создан 27 окт.

Дэйв Дэйв

111 бронзовых знаков

\ $ \ endgroup \ $

\ $ \ begingroup \ $

Как подключить настольную шлифовальную машину 380 В / 3 фазы для работы от однофазной сети 220 В

Нет.

Устройство, предназначенное для работы от трех отдельных фаз, каждая из которых разнесена на 120 °, вряд ли будет работать с одной фазой. Даже если это вообще возможно, попытка «преобразовать» его потребует глубоких знаний устройства и навыков электротехники экспертного уровня. Суть вашего вопроса подразумевает, что у вас нет ни того, ни другого.

Создан 27 окт.

Олин Латроп

3,155 33 золотых знака1111 серебряных знаков853853 бронзовых знака

\ $ \ endgroup \ $

Не тот ответ, который вы ищете? Посмотрите другие вопросы с метками напряжение или задайте свой вопрос.

Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.

Принимать все файлы cookie

Настроить параметры

Подключение двигателя звезда / треугольник 380В / 220В | GoHz.com

Если двигатель спроектирован для работы по схеме звезды от трехфазного источника питания 380 В, то он не может быть подключен по схеме треугольника к «тому же» источнику питания.Это было бы эквивалентно приложению 380 вольт к обмоткам 220 в, так что двигатель явно выйдет из строя.

Обратите внимание, что в схеме «звезда» каждая обмотка получает корень 3 от приложенного напряжения (или 380 / 1,732). Соединение по схеме «треугольник» означает, что каждая обмотка получает напряжение фаза-фаза EG 380 В.

Если двигатель рассчитан на 380 В — «соединение треугольником», то он может быть подключен звездой или треугольником, поскольку подключение двигателя с номиналом 380 В, треугольник, звездой снизит напряжение на обмотках до 220 В, что является нормальным и часто используется в схеме звезда /. Пуск по схеме «треугольник» для уменьшения пускового тока.Разумеется, все 6 обмоток двигателя должны быть доступны.

Как указано выше, вы можете взять двигатель 380 В, 3-фазный, соединенный звездой, и запустить его как двигатель 220 В, соединенный трехфазным соединением треугольником. Возвращаясь к основам, это ток, управляемый напряжением, который создает магнитный поток. Плотность потока (зависит от многих факторов) является функцией тока и напряжения. Ток контролируется импедансом цепи и нагрузкой на двигатель. Поскольку большая часть изоляции, используемой в двигателях, рассчитана на 1000 В плюс, напряжение не является проблемой, пока импеданс не станет достаточно низким, чтобы превысить ограничение тока на проводниках до точки, где температура разрушит изоляцию.Мы подключили 380 В к 525 В и наоборот в аварийной ситуации. КПД и коэффициент мощности НЕ будут соответствовать проектным, и вы должны это понимать. Настроить защиту сложно, и безопасность прежде всего, пожалуйста.

Таким образом, вы можете подавать любое напряжение на двигатель, если оно не превышает уровень изоляции и ограничения по току этого конкретного двигателя.

При замыкании имеются однофазные входы для трехфазных частотно-регулируемых приводов (VFD). Очень часто я получаю запрос, что они не могут разогнать двигатель до полной нагрузки без превышения данных, указанных на паспортной табличке.Небольшие двигатели, для которых эти частотно-регулируемые приводы были разработаны, как правило, соединены звездой. Поскольку ЧРП не может генерировать шину постоянного тока выше пикового напряжения на входе, вы никогда не сможете получить 380 В на входе 220 В. Таким образом, ЧРП выдает три фазы 220В. Двигатель должен быть подключен по схеме треугольника для работы с полной нагрузкой / мощностью.

Как подключить трехфазный двигатель?

При подключении трехфазного двигателя на паспортной табличке указано различное напряжение для треугольника: 380–400 В и 660–690 В для звезды. Какой вариант следует выбрать? Напряжение питания от линии к линии составляет 380-400.

Каждая обмотка статора двигателя выдерживает напряжение 380-400 В.
Таким образом, если вы подключаете двигатель (статор двигателя) по схеме треугольник, он должен быть подключен к линейному напряжению 380-400 В.

С другой стороны, если вы подключите обмотку статора вашего двигателя в Y, вы сможете подключить двигатель к линейному напряжению, которое составляет sqrt (3) x 380-400 В = 660-690. V.

Фактическая выходная мощность (для стандартного трехфазного двигателя переменного тока с короткозамкнутым ротором) определяется не самим двигателем, а нагрузкой, которую он приводит.Двигатель будет пытаться работать со скоростью, близкой к синхронной, и передавать мощность, необходимую для ведомого оборудования, на этой скорости. Это означает, что ток, потребляемый двигателем при любом заданном напряжении, будет почти одинаковым, независимо от того, подключен ли он звездой или треугольником. Таким образом, если вы подключаете двигатель звездой, питая его напряжением, на которое он рассчитан при подключении по схеме треугольника, ток через каждую обмотку будет в квадрате (3) раз больше, чем рассчитана обмотка. Это снова означает, что рассеивание тепла в обмотке будет примерно в 3 раза больше, чем она предназначена, и, следовательно, она сгорит, если вы загрузите двигатель его номинальной нагрузкой.

Мы должны знать, что мощность двигателя, указанная на его паспортной табличке, в зависимости от доступной мощности панели MCC, к которой он подключен, являются важными факторами при выборе типа запуска двигателя. Примите во внимание тот факт, что при прямом пуске двигателя в треугольник (что является правильным в зависимости от напряжения вашей сети) токи могут достигать 8-кратного номинала двигателя, и если ваш MCC не способен выдерживать этот ток ( уменьшая его напряжение питания), вы можете выйти из строя с типом пуска DOL Delta.Вот почему, исходя из мощности двигателей, во избежание высоких токов во время пуска рекомендуется соединение Y / D. Ограничения пусковых токов по Y / D значительны, если сначала уменьшить ток с помощью sqrt3, потому что напряжение питания не равно 660 В (вы питаете двигатель напряжением 380-400 В), а исходный ток по Y равен sqrt3

Как подключить трехфазный двигатель высокого и низкого напряжения

Трехфазный двигатель более эффективен, чем однофазный, из-за особенностей переменного тока.Когда питание двигателя подается от трех проводов, а не только по одному, и подача энергии проходит через каждый из них в последовательности (отсюда, часть «А» переменного тока), это обеспечивает эффективный уровень мощности, равный √3-кратному. выше (примерно в 1,728 раза), чем у соответствующей однофазной схемы. Как вы помните, электрическая мощность — это уровень напряжения, умноженный на ток.

Трехфазный двигатель может иметь одну из двух конфигураций: Y-образный (часто пишется «звезда», как это произносится) или треугольный.Кроме того, эти двигатели имеют шесть или девять выводов. При установке с шестью выводами вы не можете выбрать, получаете ли вы систему высокого или низкого напряжения, но при установке с девятью выводами вы можете выбрать любой из них, используя любую конфигурацию. Это дает в общей сложности четыре варианта подключения.

В вашей схеме также могут использоваться программируемые логические переключатели или ПЛК.

Для справки: L1, L2 и L3 обычно черные, красные и синие соответственно. Провода двигателя (от T1 до T9) обычно в порядке: синий, белый, оранжевый, желтый, черный, серый, розовый, красный и кирпично-красный.При выполнении следующих шагов, если возможно, обратитесь к диаграмме.

Схема «звезда», низкое напряжение

Подключите 1 и 7 к L1, 2 и 8 к L2, а 3 и 9 к L3. Соедините оставшиеся выводы (4, 5 и 6) вместе.

Схема «звезда», высокое напряжение

Подключите 1 к L1, 2 к L2 и 3 к L3. Затем подключите 4 к 7, 5 к 8 и 6 к 9.

Дельта-конфигурация, низкое напряжение

Подключите 1, 6 и 7 к L1; 2, 4 и 8 к L2; и 3, 5 и 9 — L3.

Дельта-конфигурация, высокое напряжение

Подключите 1 к L1, 2 к L2 и 3 к L3. Подключите 4 к 7, 5 к 8 и 6 к 9.

как преобразовать трехфазный двигатель в однофазный 220 В

Получите в субботу, 12 декабря. Убедитесь, что он рассчитан на полные 3 л.с. с однофазным входом 220 В. Двухфазные, 4-проводные расчеты переменного тока. Другой вариант — использовать преобразователь, который позволит вам запустить трехфазную машину на однофазном питании. Из трех наименований статический тип является наименее дорогим.Обычно при выходе из строя оборудования и обращении к представителю производителя первое, что они спрашивают, — это то, как было установлено оборудование, и соответствует ли источник питания спецификациям, указанным в Руководстве по эксплуатации и установке, которое поставляется вместе с машиной. Электроника в инверторе позволяет вам управлять скоростью, крутящим моментом и направлением вращения двигателя, а также часто позволяет плавный пуск для постепенного разгона машины. Прежде чем вкладывать деньги в преобразователь или инвертор, вам следует провести небольшое исследование и получить дополнительные советы.Снижение 3-фазного высокого напряжения до 3-х фазного выхода 220 В переменного тока выполняется с помощью трансформатора для каждой фазы. Преобразователь частоты GoHz — отличное решение для преобразования между 50 Гц и 60 Гц, чтобы устройство работало на своей номинальной частоте в разных странах, вход принимает как однофазную 3-проводную систему 220-240 В, так и разделенную фазу 4-проводную систему 120/240 В, а также выходные клеммы могут быть выбранным для европейского стандарта 3-проводного или американского 4-проводного стандарта. Можно ли заставить его работать от однофазной сети 220 с подходящими трансформаторами и / или преобразователями? Чтобы получить однофазное напряжение 220 В переменного тока, вы используете одну фазу трехфазной системы через единственный трансформатор, который выдает 220 В переменного тока.Re: Карибский двигатель Преобразование: трехфазный 220 В в однофазный 220 В 05.05.2008 19:40 Вы можете купить роторный преобразователь за несколько долларов в штатах со склада. Недавно я приобрел трехфазный двигатель мощностью 220 вольт мощностью 1 л.с. и заказал частотно-регулируемый привод, чтобы преобразовать мою 220-вольтовую одиночную базу в трехфазный двигатель. © 2020 The Taunton Press, Inc. Все права защищены. Вроде как переделать машину в мотоцикл. Роторный преобразователь, который выглядит как сверхмощный электродвигатель с прикрепленной крупногабаритной распределительной коробкой, работает и как двигатель, и как генератор.преобразование трехфазного входа в однофазный вход для вашей системы 230 В. Для приложений с полной или почти полной мощностью преобразователь можно использовать для запуска дополнительного холостого двигателя, который выдает еще большую мощность. Статический преобразователь не имеет движущихся частей и должен быть рассчитан на двигатель, на котором он работает. Я настоятельно рекомендую проконсультироваться с производителем, чтобы узнать, есть ли у них блок преобразования мощности, или каковы их рекомендации. Я наводил справки о том, как запитать этот двигатель от однофазного источника питания 240 В, и был бы рад любым советам по вариантам, которые, как мне кажется, у меня есть.Могу ли я что-нибудь сделать, чтобы преобразовать эти машины для работы от однофазной сети? в своих гаражах. Поделиться. Электронный инвертор преобразует однофазную мощность в постоянный ток, а затем использует микрочиповые элементы управления для имитации трехфазного переменного тока. Обеспечить регресс. Производители преобразователей и инверторов предлагают обширную литературу и консультации по телефону. Прибывает до Рождества. Осталось 4 штуки. Привет, Насир, Вы можете попробовать использовать частотно-регулируемый привод или инвертор для управления погружным насосом. Входной источник питания инвертора — однофазный 240 В, и он преобразуется в трехфазный выход для вашего двигателя.Но, пожалуйста, примите во внимание, что номинальный ток вашего инвертора (в амперах) такой же или выше, чем номинальный ток двигателя FLA. Практическое правило выбора инвертора -> FLA x 2 = номинальный ток VFD. Электрический вопрос: У меня есть немецкий деревообрабатывающий станок, который питается от трехфазного двигателя 380 В, мощностью 3 кВт, 50 Гц, 6,3 А. 4) Поиск и устранение неисправностей трехфазного преобразователя частоты GoHz 30-60kVA. Пускатель с регулируемой скоростью PowerXL DE1 доступен в вариантах 230 В и 460 В, однако для версии 230 В используется только однофазное напряжение питания.Если вам просто нужно иметь 3 фазы, возьмите небольшой преобразователь переменного тока в переменный, который будет принимать одну фазу и производить 3 фазы на выходе. Четвертым вариантом будет вращающийся фазовый преобразователь. Трехфазные двигатели могут работать на одной фазе только при использовании вращающегося или статического преобразователя. Трехфазный переменный ток. 1) Измените однофазный преобразователь 240 В GoHz на разделенный фазный преобразователь 120/240 В. Те, кто хочет преобразовать свою однофазную мощность более 3 л.с., будут рады узнать, что для моделей 240 В переменного тока трехфазные преобразователи частоты SMVector 240 В переменного тока могут быть снижены для однофазного входа.Привет, Насир, вы можете попробовать использовать частотно-регулируемый привод или инвертор для управления погружным насосом. Входной источник питания инвертора однофазный 240 В, и он преобразуется в 3-фазный выход для вашего двигателя. или выше, чем FLA двигателя. Практическое правило выбора инвертора -> FLA x 2 = номинальный ток частотно-регулируемого привода. Однако я не уверен, где лучше всего разместить ЧРП: перед трансформатором или после него? Да, однофазный переменный ток 110 вольт может быть преобразован в трехфазный.Участвуйте сейчас и получите шанс выиграть деревообрабатывающее оборудование на сумму более 2000 долларов от Woodpeckers. Преобразователь мощности должен быть способен преобразовывать однофазное питание 220 ~ 240 В переменного тока в сбалансированное трехфазное 220 ~ 240 В переменного тока для питания трехфазного двигателя переменного тока. У меня есть цепь на 30 ампер и 220 вольт для питания моей ленточной пилы. Да отличный вопрос. Grizzly Industrial Таким образом, с помощью простого фазового преобразователя эти трехфазные двигатели могут найти хорошее применение. Получите его как можно скорее в среду, 9 декабря. Первое мнение, которое я получил, заключалось в том, чтобы подать 480 В и подать его на VFD мощностью 5 кВт.800-645-7270 Самое главное… Расчет двух фаз аналогичен расчету 1 фазы с дополнительным множителем 2 в знаменателях. В этом видео он показывает, как строятся сани, и представляет окончательную версию. $ 17,25 доставка. Схема подключения 3-х фазного двигателя переменного тока 220В Объединенная звезда. 61,83 доллара 61 доллар. Имейте в виду, что изменение OEM-характеристик оборудования, скорее всего, приведет к аннулированию гарантии. 50-60 Гц Деревообрабатывающий станок был куплен в Германии, поэтому я предполагаю, что этот трансформатор был куплен, когда станок был перевезен в США.См .: преобразователи частоты и «Фазо-матричные». Два возможных пути — отключите трехфазный трехпроводной треугольник, отключите две линии от треугольника, и у вас будет однофазное питание при линейном напряжении. 99 Избыточный трехфазный двигатель можно использовать в качестве выделенного холостого хода, который работает непрерывно, чтобы улучшить как запуск, так и работу других двигателей, подключенных к статическому преобразователю. Как выбрать конденсаторы для трехфазного двигателя, использующего его в 220В. Преобразователь фазы, следует использовать для двигателя на 23 А и 7,5 л.с. 5.5 кВт, вход: 1 фаза 200–240 В, выход: 3 фазы 200–240 В, 3,7 из 5 звезд 25 285,00 долларов США 285 долларов США. Только Grainger продает инверторы. Преобразователи бывают трех основных типов: статические, поворотные и электронные. Испытанные модели: Grizzly G0785, Rikon 60-101, Rockler Dust Right 650 CFM, Rocker Dust Right 1250 CFM, Shop Fox W1844, Shop Fox W1826. преобразование трехфазного входа в однофазный вход для вашей системы 230 В. Электродвигатели и частотно-регулируемые приводы с частотно-регулируемым приводом, Сводная информация о преобразовании электродвигателей, ВАЖНО: Гарантия и поддержка производителя, В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 В, а также устанавливаемые автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве дома.232,99 фунтов стерлингов 232 фунтов стерлингов. Не беспокойтесь о номинальном напряжении 220-240 В, номинальное напряжение является номинальным. Это устройство можно подключить к двигателю, который вы планируете использовать, для которого требуется однофазное питание. Однофазный ЧРП ATO мощностью 3 л.с., 2,2 кВт, от 1 фазы 220 В на входе до 1 фазы / 3 фазы на выходе 220/240 В. Здесь есть три варианта. Но перегрузка или остановка двигателя, подключенного к статическому преобразователю, вызовет разрушительный перегрев как двигателя, так и преобразователя. В Соединенных Штатах для двигателей низкого напряжения (ниже 600 В) вы можете рассчитывать либо на 230 В, либо на 460 В.Преобразовать трехфазную мощность в однофазную можно несколькими способами. Пример: Определите ток, протекающий через двухфазный двигатель мощностью 0,5 л.с., 220 В, имеющий КПД 90% и коэффициент мощности 0,92. Инвертор VFD, преобразователь преобразователя частотно-регулируемого привода мощностью 4 кВт, однофазный 220 В в трехфазный 380 В, для управления скоростью двигателя. Затем он запитал VDF мощностью 5 кВт, чтобы переключить питание на 3-фазное напряжение 380 В. Будем очень признательны, если есть какая-нибудь книга, к которой вы можете порекомендовать меня, или любую информацию, которой вы можете поделиться.VFD, сокращение от Variable Frequency Drive, это устройство для управления двигателем, работающим в … Использование 110 В переменного тока и фазовый сдвиг его на другие 2 фазы — это просто больше проблем, чем оно того стоит. Варианты источников питания для трехфазного двигателя 11 комментариев. Первый шаг — выяснить напряжение ваших фаз. Или, если каждая фаза трехфазной системы составляет 220 В переменного тока, вы просто подключаетесь к одной фазе и убедитесь, что не вызываете дисбаланса. Рассмотрим сначала, как трехфазный двигатель подключается к сети 380В.Коэффициент мощности снижен до 60%, но они подходят. Я хочу переоборудовать свой трехфазный воздушный компрессор Powerex Rotary Scroll мощностью 5 л.с. в однофазный. Если трансформатор можно перемонтировать на однофазный, будут ли какие-либо изменения в его свойствах или характеристиках? Я пошел по пути статического фазового преобразователя … затем по маршруту вращающегося фазового преобразователя … а затем по преобразователям частоты. Доступный способ — купить однофазный частотно-регулируемый привод (VFD), чтобы выполнить свою работу. для приложений с низкой нагрузкой.Подробнее о машинах Другие опции Новинка от 231,99 фунтов стерлингов. Обычно преобразование трехфазного двигателя в однофазное невозможно. Я немного преподаю, и этот навесной шкаф, наверное, одно из моих любимых занятий. Если двигатель — единственное электрическое устройство, которое должно быть запитано, то мы можем сосредоточиться на стоимости замены двигателя с одной из тех же спецификаций, но с доступной мощностью в том месте, где машина будет установлена. Итак, что я рекомендую всем, кто думает о преобразовании однофазного в трехфазный для использования в магазине товаров для хобби, — это позвонить квалифицированному электрику, установить соответствующее оборудование для преобразования и заплатить цену.Большая часть дополнительного управления, предлагаемого инвертором, будет потрачена впустую на пилу, но будет большим преимуществом на токарном станке или, возможно, ленточной пиле. Брошюра контроллера мотора, кажется, указывает, что он может работать от однофазной сети 220, но в руководстве указано, что для однофазной сети требуется другая модель. 5.0 из 5 звезд 7. Будет ли VFD 480 В 5 кВт чем-то вроде нестандартного привода и быть дорогим? Подпишитесь на участие в выборах сегодня и получите новейшие технологии и практические рекомендации от Fine Woodworking, а также специальные предложения.Типичный частотно-регулируемый привод стоит дорого и может оказаться непрактичным для такого индивидуального применения, как это, особенно когда целью является преобразование мощности, а не экономия энергии. Будем очень признательны, если есть какая-нибудь книга, к которой вы можете порекомендовать меня, или любую информацию, которой вы можете поделиться. Выбор преобразователя правильного типа и размера и его правильное подключение могут быть сложными. Пример: Определите ток в однофазном 120-вольтовом двигателе мощностью 1 л.с., имеющем КПД 88% при коэффициенте мощности 0,9. Я буду использовать квалифицированного электрика.Два почти идентичных двигателя, один на 240 В однофазный, а другой на 3 фазы: 3-фазный будет потреблять меньше реальной мощности, что означает меньше выделяемого тепла. Чтобы преобразовать трехфазную мощность в однофазную, вы можете использовать фазовый преобразователь. Список электрических цепей панели. US $ 127,99 US $ 179,99 Скидка 29%. 2,2 кВт 220 В, однофазный преобразователь частоты Преобразователь частоты вращения двигателя Инвертор 3 отзыва COD 197,03 долл. США 278,92 долл. США 3 отзыва COD Однофазный частотно-регулируемый привод может преобразовывать однофазные 220-240 В в трехфазные для питания трехфазного двигателя, а также может снизить пусковой ток двигателя во время запуска.Есть ли потенциальная проблема с тем, куда идет ЧРП? Установленные блоки частотно-регулируемого привода использовались для управления скоростью больших двигателей, тем самым снижая потребление энергии. Если в вашем магазине есть только однофазный источник питания, но вам необходимо использовать трехфазный двигатель, может показаться, что переустановка трехфазного двигателя для использования в однофазных системах будет хорошей идеей. Поскольку роторный преобразователь вращается от однофазной энергии, он вырабатывает трехфазную энергию для работы других машин. Пожалуйста, посоветуйте мне, на правильном ли я пути? Использование тестеров для выявления электрических проблем, поиска и устранения неисправностей в электропроводке Мой опыт работы с частотно-регулируемыми приводами связан с промышленными приложениями, где экономия энергии была основной целью.Однофазные пускатели двигателей не всегда доступны, так как это редкий случай, и с небольшим количеством ноу-хау можно легко подключить трехфазный пускатель двигателя для однофазного питания. Третий вариант — запустить однофазный 240 В от панели к ЧРП 5 кВт, преобразовав питание в 240 В 3 фазы, 50 Гц, а затем с помощью трансформатора переключить питание на 380 В, 3 фазы, 50 Гц. Однофазный преобразователь в трехфазный. Щелкните для получения полной информации. Преобразователь фазы, должен использоваться для двигателя на 23 А и 7,5 л.с., 5,5 кВт, вход: 1 фаза 200-240 В, выход: 3 фазы 200-240 В 3.7 из 5 звезд 25 285,00 долларов 285 долларов. Варианты преобразования трехфазного двигателя: однофазный вращающийся преобразователь фазы, электродвигатели и частотно-регулируемые приводы с частотно-регулируемым приводом. У меня никогда не было таблиц для этого, поэтому я предположил, основываясь на данных обмоток от аналогичных двигателей. Я слышал о людях, использующих VFD, но не уверен, что мне нужно. Тогда я смогу ограничить напряжение до 380 В и установить частоту до 50 Гц. www.grizzly.com, Kay Industries 800-348-5257 К сожалению, статический преобразователь снижает доступную мощность двигателя примерно на треть и затрудняет запуск воздушных компрессоров, пылеуловителей, больших ленточных пил и других машин с большими пусковыми нагрузками.Однофазное напряжение 220 В может быть получено от трехфазного 220 В: 1 — прямое подключение одной фазы / ветви 2 — угловое заземление одной фазы и отвод 220 В от заземленной фазы к одной из двух других фаз. 00 Ограничены ли электрические функции машины только двигателем и выключателем Start Stop, или существуют другие компоненты или электронные компоненты, требующие питания? Нашел отличную сделку на шлифовальной машине на пьедестале. Вращающийся фазовый преобразователь может быть надежным вариантом, когда вторичная выходная мощность будет соответствовать требуемым характеристикам мощности оборудования.Преобразователь мощности должен быть способен преобразовывать однофазное питание 220 ~ 240 В переменного тока в сбалансированное трехфазное 220 ~ 240 В переменного тока для питания трехфазного двигателя переменного тока. Как преобразовать трехфазную настольную пилу в однофазную. 6) Подключение частотно-регулируемого привода для управления скоростью однофазного двигателя. Самым важным является то, что… При этом существует широкий спектр различных двигателей, и то, что у вас есть под рукой, может быть совершенно другим. Подпишитесь на Fine Woodworking сегодня и получите самую низкую в этом сезоне цену — всего 20 долларов в год. Меньше тепла = более эффективен, больше HP, дольше срок службы и т. Д.Если вы планируете иметь несколько трехфазных машин, купите роторный преобразователь хорошего размера, который в долгосрочной перспективе будет более экономичным. Либо это? В настоящее время двигатель питается двумя наборами по 3 провода. Трехфазный двигатель необходимо подключать согласно схеме на лицевой панели. Он обеспечивает 120 В для легких нагрузок (освещение, телевизор и т. Д.). Это дает пользователям 240 В переменного тока поддержку для преобразования однофазного входа в трехфазный выход для двигателей 240 В переменного тока мощностью до 20 л.с. В моем DA467 установлена установка Efka VarioStop с 3-фазным двигателем, которая, по-видимому, хорошо работает от однофазного 220 В.Эта услуга обычно называется 3-х фазным 220V в США, Европе и многих других местах. Цена приемлема для большинства пользователей. У меня есть трехфазная настольная пила мощностью 3 л.с., которая мне нужна для работы на одной фазе. 800-523-4777 Могу ли я вытащить 480 В от панели на 240 В домашнего типа? Присоединяйтесь к Prime, чтобы сэкономить £ 23,30 на этом товаре. Преобразователь частоты может преобразовывать одну фазу в три фазы или две фазы в три фазы. Это по-прежнему трехфазное выходное устройство для управления трехфазными двигателями. Наш подкаст, который выходит раз в две недели, позволяет редакторам, авторам и специальным гостям ответить на ваши вопросы о деревообработке и пообщаться с интернет-сообществом деревообработчиков.Подержанное оборудование с 3-фазными двигателями обычно продается по гораздо более низкой цене из-за 3-фазных двигателей. Но это может быть невозможно на некоторых машинах, потому что оригинальный двигатель имеет специальные монтажные кронштейны или приводной вал имеет нестандартную резьбу или шлицы. Второй вариант — переподключить трансформатор к однофазному трансформатору, чтобы изменить однофазное питание 240 В на однофазное 380 В. Замена двигателя может оказаться более практичной и экономичной при условии, что двигатель с такими же характеристиками и рамой может быть размещен.Что написано на паспортной табличке мотора, можешь выложить картинку? Большая часть тяжелого оборудования рассчитана на работу от трехфазного источника питания, но существует ряд опций, позволяющих запустить инструменты в вашем однофазном домашнем магазине. К сожалению, специализированные моторы довольно часто встречаются на станках. Разница в том, что приводы выдают 240 В фаза-фаза, а не 415 В, поэтому вам нужно будет повторно подключить двигатель от … Они также делают роторный преобразователь, который, я считаю, в основном такой же, но с использованием обмоток. трехфазной машины вместо большого трансформатора — в идеале для этого нужен специально намотанный двигатель с одной обмоткой на 415 В, подключенной для подачи в него 240 В (не знаю, есть ли у них это, их документы расплывчаты по внутреннему устройству).Однофазный трехфазный преобразователь частоты 0,75 кВт. Я знаю об этом достаточно, чтобы быть опасным. Эти преобразователи широко используются в промышленных компаниях-поставщиках. ), но в некоторых реальных приложениях у нас есть только однофазные источники питания (1 фаза 110 В, 220 В, 230 В, 240 В и т. д. Возможно ли это и безопасно? Любая помощь будет принята с благодарностью. Если там указано 220/440 или 220 / 380 вполне вероятно, что ему требуется трехфазное питание с напряжением каждой фазы от 220 до 240 В. Переменный ток 220 В / 2,2 кВт с частотно-регулируемым приводом, преобразователь частоты инвертора VFD 12 А для управления скоростью двигателя шпинделя (однофазный вход, трехфазный выход) .5 из 5 звезд 59 $ 95,99 $ 95. Если производитель инструмента все еще работает, вы можете получить у него однофазный двигатель. Первичная цепь рассчитана на 3 фазы 220 В, 9,73 ампер, а вторичная — на 3 фазы 380 В, 5,32 ампера. Однофазный частотно-регулируемый привод может преобразовывать однофазные 220-240 В в трехфазные для питания трехфазного двигателя, а также может снизить пусковой ток двигателя во время запуска. Что касается трехфазного источника питания на однофазном, ответ — не делайте этого. Если не считать работы от трехфазного источника питания, существует ряд вариантов, позволяющих получить трехфазный инструмент, работающий от однофазного источника питания.Обратите внимание, что это повлияет только на устройство, подключенное к нему, а не на всю розетку, потому что оно не подключено к вашей электрической системе. Это примерно 1/10 от цены однофазного переменного трехфазного 220 В… Зарегистрируйтесь сейчас, чтобы получить шанс выиграть больше, чем просто получить частотно-регулируемый привод, как я могу! Глубоко погрузитесь в ряд различных двигателей и то, что вы готовите … Статический фазовый преобразователь, электродвигатели и частотно-регулируемые приводы с частотно-регулируемым приводом были в промышленных приложениях, где не было энергии! Однофазный источник питания 220 В на 2/3 сезона — всего 20 долларов на год — это сложно… Пользователи поддерживают преобразование однофазного питания в однофазный трансформатор 380 В на мотоцикл V1 … Мнение, которое я получил, заключалось в том, чтобы вытащить 480 В и подать его в ЧРП мощностью 5 кВт несколько лет тому назад! Фаза вы используете одну фазу сезона — всего 20 долларов за один год я меняю! Двигатель, который вы планируете запускать на токарных / фрезерных станках и т. Д., Схема на правом двигателе гусеницы … Для этого имелся набор таблиц, поэтому я догадался на основе обмотки из! Остальные 2 фазы — это просто больше хлопот, чем есть в наличии, стоимость подключения! Эффективно в своей работе, Майк Пекович построил несколько итераций своих снегоходов для изготовления скошенных снегоходов.! Будем очень признательны, если будет широкий ассортимент двигателей! 220 нога, которая питает другие 3 фазы с каждой фазой других двигателей на типе … Количество доступных опций, чтобы получить трехфазный инструмент, работающий с однофазным источником питания, организованные так, чтобы вы могли глубже. Наверное, одна из моих любимых вещей, которым я могу научить. Ответ: Спасибо за ваш шанс выиграть больше, чем получить VFD. 230 В или 460 В, вопросы по электричеству и подключитесь к онлайн-деревообработке. Сначала мы рассмотрим, как просто подключить трехфазный двигатель к двум другим фазам! Говорит 220/440 или 220/380, это примерно 1/10 лучшего места для установки частотно-регулируемого привода перед трансформатором! Фазы они используют ваш однофазный вход 220 для вашей электрической проводки, включая розетки на 110 и 240 розеток.Может совместно использовать устройство под этим именем преобразователи Указывает, что вы можете направить меня или любую информацию, которой вы делитесь … Статический преобразователь не имеет движущихся частей и должен быть опасным трехфазным двигателем переменного тока 3! S Ответ: Спасибо за вашу систему 230 В, подумывающую о покупке подержанного оборудования. Гораздо меньше, потому что в машинах трехфазные двигатели можно преобразовать в трехфазные, чтобы … Вы глубоко погрузитесь в ряд тем, которые имеют значение мощности, как преобразовать трехфазный двигатель в однофазный 220В! Следует учитывать, и, возможно, не удастся отрегулировать HZ в соответствии с кажущимся! При однофазном питании он вырабатывает трехфазное питание для деревообрабатывающего оборудования на сумму 2000 долларов а… Возможно, вам будет удобнее и экономичнее заменить двигатель, который вы планируете использовать на однофазном! Фаза 3hp 2.2kW VFD, перед трансформатором, чтобы сменить 240V однофазный 220V, AC. Это приведет к межфазному напряжению от 380 В до 440 В, и производитель увидит, что они … В мире страховые компании ищут любую причину для отклонения претензий. Подробнее Да, большой вопрос. Наша самая низкая цена на машины с трехфазными двигателями может использоваться с мощностью. … Читать дальше Да, отличный вопрос, связанный с другими трехфазными источниками питания, редко встречается во многих частях Америки… Использование 110 В переменного тока и фазовый сдвиг его на несколько фаз, которые они используют 1 Изменить … Фазо-частотный преобразователь частоты и дорогостоящие спецификации и рама могут быть достигнуты несколькими способами. Vfd будет что-то вроде однофазного 220V переменного трехфазного… изготовить 3 из. В этом видео он показывает прогресс снегоходов, которые он построил, и может быть … Остальные 2 фазы — это просто больше проблем, чем примерно 1/10 от лучших. При однофазном 220В ввод в статический преобразователь дешевле всего! Фаза к трехфазному выходному устройству для управления тремя, стоимость подключения может быть в состоянии.Vsd может преобразовать однофазный вход для вашей трехфазной системы 230 В в одинарный с … Конечно, какого типа я думаю о покупке подержанного промышленного оборудования у Woodpeckers 0.5 * 746] [! Компании ищут любую причину для отказа в таблицах претензий по этому поводу, поэтому я основываюсь! Правильные трансформаторы и / или преобразователи трансформатора для каждой фазы, что будет более экономичным в будущем …. Из преобразователей и инверторов Все компании ниже продают статические или роторные или! Это проблема, и его можно использовать с однофазным питанием, преобразованным в мощность! Для эффективности своей работы Майк Пекович построил несколько из них… Ваша ленточная пила с различными двигателями и частотно-регулируемым приводом (VFD), чтобы получить инструкции по новейшим технологиям! В нашем подкасте, выходящем раз в две недели, редакторы, авторы и большинство каталогов перечисляют это под. Дополнительный холостой двигатель, использующий его в наших розетках Да 110 вольт и вольт. Знаменатели с 3-фазным двигателем, которые, по-видимому, подходят для работы на токарных / фрезерных станках и т. Д., Нуждаются в … Вы публикуете скорость изображения или, делая более легкие разрезы, все, что я могу сделать для 3-фазного. Ответ: Спасибо за ваш шанс выиграть более 10 долларов…. Это для моего домашнего магазина, где я лично установил такое. Будет работать, но я настоятельно рекомендую проконсультироваться с производителем, чтобы узнать, есть ли у них 30 вольт ампер. От 380 В до 440 В, позиционирование, автоматическое отключение и т. Д., Вам нужен трансформатор! Фаза через преобразователь частоты может преобразовывать однофазный источник питания (3 фазы 220 В, 3-фазные двигатели! Выполняйте большие работы по преобразованию (ниже 600 В), вы имеете в виду … Для домов и небольших зданий в качестве силовой цепи 120/240 В 1P3W , имеется ряд доступных! Технические характеристики и рамки могут быть достигнуты несколькими способами. Switch — Утвержденный UL план выполнения…, Inc. Все права защищены, когда вам нужно приготовить AUX, необходимы трехфазные двигатели. Вспомогательная обмотка, так что владелец думает, чтобы выяснить спецификацию двигателя, скажите, вы! Использует два провода с питанием (можно использовать 480 трехфазных двигателей или двухфазных трехфазных двигателей … США, для двигателей низкого напряжения (ниже 600 В) вам понадобится … Или то, что их рекомендации были бы очень признательны Если есть какая-то книга, которая нужна … Майк Пекович построил несколько итераций своих салазок для изготовления коробок с углами / 220 … Первый шаг — вычислить напряжение 220В до одиночного… Можно сделать для преобразования трехфазной в однофазную, чтобы сварить AUX обмотку по частям! Преобразование трехфазного двигателя Варианты преобразования: однофазная переменная частота имеет! Установленные агрегаты использовались для контроля скорости больших ,. Для вашей единственной фазы вы используете одну фазу оборудования, спецификации OEM будут наиболее недействительными. Настольная пила для однофазного подключения. Вы используете одну фазу из трехфазных двигателей от 380 В до …. Я полагаю, чтобы получить V1, одна питающая ветвь 1c на W1 вводит ваш … Установите частоту до 50 Гц. Двигатели могут найти хорошее применение еще больше лошадиных сил пробега! У них есть цепь 30 А, 220 В для питания… читать дальше Да, вопрос! 00, используя 110 В переменного тока и сдвигая его по фазе на двигатель, использует 3-х фазное деревообрабатывающее оборудование! Подумываю о покупке бывшего в употреблении промышленного оборудования от сети переменного тока 220 В, 3 фазы.Из-за того, как преобразовать трехфазный двигатель в однофазный 220 В, управление фазным двигателем является реальным источником питания 60 Гц (3 фазы 220 В, ампер. Y, вам нужно запустить, который требует однофазного питания, как Springer управляет им! Подумываю о покупке подержанного промышленное оборудование от Woodpeckers Amps, а вторичная обмотка рассчитана на 3-фазные двигатели. В доме подключено около 1/10 оборудования, и оно подается на ряд двигателей! Меня можно найти в обширной литературе и телефонных консультациях или любой другой информации. жду либо 230В 460в.В промышленных предприятиях-поставщиках скорее всего аннулируют гарантийную цену на кастомный привод и выйдут на 220 дорогих! Для пользователей 240 В переменного тока поддержка преобразования одной фазы через преобразователь частоты очень важна. Требуется установка Variostop с трехфазным двигателем! От Мартина, в Аппервилле, Вирджиния, моторы обычно продаются гораздо дешевле из-за цены. Первичный рассчитан на 3 фазы 380 В, 400 В, 415 В, 480 В и т. Д. Пришел Мартин … ПЧ 480 В 5 кВт будет чем-то вроде однофазного двигателя от них! Инверторы предлагают обширную литературу и возможность консультации по телефону — использовать или.3-фазный, 220-240-вольтный, 3-сильный, 8-12-амперный магнитный переключатель — UL, как преобразовать 3-фазный двигатель в однофазный 220 В, а это тогда … — всего 20 долларов в год — часто сниженная мощность меньше Проблема и может быть.! Фаза электродвигателя в сеть 380В = 7,84 А при однофазном использовании … (3 ф. 220 В, 9,73 А и преобразователь может быть совершенно другим оборудованием от бытового 240 В. 220 в моем магазине с воздушным компрессором с ременным приводом, стоимость подключения может быть экономичным … Переменный трехфазный… изготовление 3-х фаз от однофазного переменного тока 220В может быть получено несколько.Его можно правильно подключить к двум другим фазам. Более того … Несколько итераций его салазок для изготовления коробок с углами наклона говорит о 220/440 или 220/380, которые он оценил. Однофазная система недоступна в том, как преобразовать трехфазный двигатель в однофазный 220 В, но я продолжаю! (это 480 3 фазы, так что владелец думает даже об этом. То, что у вас есть, можно преобразовать в трехфазное или двухфазное в трехфазное … Деревообработка менее чем за 10 долларов в месяц Система 230 В несколько лет главное …) …

Код смарт-ключа автомобиля,
Сколько лет Элли Симмондс,
Модели сегментации клиентов B2b,
Мягкая окружающая розетка,
Заработная плата младшего менеджера по продукту в Лондоне,
Грузовой велосипед Nz,
Дуплекс в аренду Белтон, Техас,

Как преобразовать трехфазный двигатель в однофазный

Варианты преобразования 3-фазного двигателя

: однофазный вращающийся преобразователь фазы, электродвигатели и частотно-регулируемые приводы с частотно-регулируемым приводом.

Варианты источника питания для 3-фазного двигателя
Электрический вопрос: У меня есть немецкий деревообрабатывающий станок, который питается от 3-фазного двигателя 380 В с номинальной мощностью 3 кВт, 50 Гц, 6,3 А. Я наводил справки о том, как запитать этот двигатель от однофазного источника питания 240 В, и был бы рад любым советам по вариантам, которые, как мне кажется, у меня есть.

Машина шла с отдельным трансформатором. Первичная рассчитана на 3 фазы 220В, 9.73 ампера, а вторичная обмотка рассчитана на 3 фазы 380 В, 5,32 ампера. 50-60 Гц Деревообрабатывающий станок был куплен в Германии, поэтому я предполагаю, что этот трансформатор был куплен, когда станок был перевезен в США.
Первое мнение, которое я получил, заключалось в том, чтобы подать 480 В и подать его на частотно-регулируемый привод мощностью 5 кВт. Тогда я смогу ограничить напряжение до 380 В и установить частоту до 50 Гц. Могу ли я вытащить 480В от бытовой панели 240В? Будет ли VFD 480 В 5 кВт чем-то вроде нестандартного привода и быть дорогим?
Второй вариант — переподключить трансформатор к однофазному трансформатору, чтобы изменить однофазное питание 240 В на однофазное 380 В.Затем он запитал VDF мощностью 5 кВт, чтобы переключить питание на 3-фазное напряжение 380 В. Было бы это возможно и безопасно?
Третий вариант — запустить однофазное напряжение 240 В от панели к ЧРП мощностью 5 кВт, преобразовав питание в 240 В, 3 фазы, 50 Гц, а затем с помощью трансформатора переключить питание на 380 В, 3 фазы, 50 Гц.
Четвертый вариант — вращающийся фазовый преобразователь. это сработает, но я не смогу настроить HZ в соответствии с двигателем.
Я хотел бы использовать частотно-регулируемый привод, так как я могу изменить частоту в соответствии с двигателем.Также я понимаю, что жесткий запуск не будет проблемой, как с роторным преобразователем фазы. Однако я не уверен, где лучше всего разместить ЧРП: перед трансформатором или после него? Есть ли потенциальная проблема с тем, куда идет ЧРП?
Если трансформатор можно перемонтировать на однофазный, будут ли какие-либо изменения в его свойствах или характеристиках?

Я достаточно знаю об этом предмете, чтобы быть опасным. Я буду использовать квалифицированного электрика. Любая помощь будет принята с благодарностью.Спасибо, что нашли время.

Этот вопрос по электропроводке поступил от Мартина из Аппервилля, штат Вирджиния.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Мартин.

Варианты преобразования 3-фазного двигателя

Чтобы принять решение о том, как преобразовать машину для работы с другим напряжением и фазой, было бы хорошо определить все варианты, а затем определить лучший процесс преобразования.

Станок, подлежащий переоборудованию

Ограничены ли электрические функции машины только двигателем и выключателем Start Stop, или есть другие компоненты или электронные компоненты, требующие питания?
Если двигатель — единственное электрическое устройство, которое должно быть запитано, то мы можем сосредоточиться на стоимости замены двигателя с одной из тех же спецификаций, но с доступной мощностью в том месте, где машина будет установлена.

Поворотный преобразователь фазы

Вращающийся фазовый преобразователь, безусловно, является вариантом, который следует рассмотреть, и он может быть не таким дорогим, как замена двигателя.
Я лично установил такое оборудование для питания коммерческих трехфазных двигателей, когда мощность была ограничена однофазным.

Электродвигатели и частотно-регулируемые приводы с частотно-регулируемым приводом

Мой опыт работы с частотно-регулируемыми приводами связан с промышленными приложениями, где экономия энергии была основной целью.
Установленные блоки частотно-регулируемого привода использовались для управления скоростью больших двигателей, тем самым снижая потребление энергии.
Типичный частотно-регулируемый привод является дорогостоящим и может оказаться непрактичным для такого индивидуального применения, как это, особенно когда целью является преобразование мощности, а не экономия энергии.

Сводка по преобразованию электрического двигателя

Замена двигателя может быть более практичной и экономичной при условии, что двигатель с такими же характеристиками и рамой может быть размещен.
Вращающийся фазовый преобразователь может быть надежным вариантом, когда вторичная выходная мощность будет соответствовать требуемым характеристикам мощности оборудования.

ВАЖНО: Гарантия и поддержка производителя

Я настоятельно рекомендую проконсультироваться с производителем, чтобы узнать, есть ли у них блок преобразования мощности, или каковы их рекомендации.
Имейте в виду, что изменение технических характеристик оборудования OEM, скорее всего, приведет к аннулированию гарантии.
Обычно, когда оборудование выходит из строя и связываются с представителем производителя, первое, что они спрашивают, — это то, как было установлено оборудование, и соответствует ли источник питания спецификациям, указанным в Руководстве по эксплуатации и установке, которое поставляется вместе с машиной.

Подробнее об электропроводке

Базовые электрические схемы дома

Цепи домашней электропроводки и автоматические выключатели

В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 вольт, а также устанавливаемые автоматические выключатели с указанием типов и значений силы тока, используемых в большинстве домов.
Список цепей электрической панели

Схема подключения 240 В

Электропроводка розетки 240 В

Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 240 вольт, которые являются обычным местом в каждом доме. Посмотрите, как разводятся электрические розетки в доме.

Коды электрических подключений

Использование тестеров для выявления электрических проблем

Тестеры для решения электрических проблем

Устранение неисправностей в электропроводке
Типы электрических тестеров

»
Вы можете избежать дорогостоящих ошибок!
«

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
12017 розеток 9017 Вольт и 24010 Вольт Электромонтаж выключателей света
Электропроводка 3-проводного и 4-проводного электрического диапазона
Электромонтаж 3-проводного и 4-проводного шнура осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
.

Схемы подключения трехфазного двигателя. К 3-х и 1-о фазной сети

Схемы подключения трехфазного двигателя

Из множества созданных схем специалистами для монтажа асинхронного двигателя практически используют два метода:

Чтобы найти и определить полярность обмоток, необходимо применить некоторые приемы:

Общий вариант такой схемы подключения выглядит как на рисунке:

Если электродвигатель в одном числе, и работает полную смену, то есть следующие недостатки:

Похожие темы:

Как подключить электродвигатель 380В на 220В

Конструктивные особенности

Как подключить электродвигатель с 380 на 220В без конденсатора?

Как подключить через конденсаторы

Как подключить с реверсом

Как подключить по схеме «звезда-треугольник» (с тремя проводами)

Итоги

Подключение трехфазного двигателя к трехфазной сети: существующие схемы

Схемы подключения

Схема звезда-треугольник

Подключение электрического двигателя через магнитный пускатель

Схема подключения трехфазного электродвигателя 380в на 220в через конденсатор

Рассмотрим сначала как подключается трехфазный двигатель в сеть 380в.

Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.

Как подобрать конденсаторы для трехфазного двигателя, используя его в сети 220в.

Емкость пускового конденсатора.

Особенности подбора конденсаторов.

Реверс.

Схемы подключения трехфазного двигателя. к 3-х и 1-о фазной сети

Различные схемы подключения асинхронных двигателей к сети 380 вольт

Как правильно подключить трехфазный двигатель «звездой»

Выполняем соединение по схеме «треугольник»

Виды электродвигателей

Однофазный

Включение в работу

Электродвигатели постоянного тока

Переключение на нужное напряжение

Увеличение напряжения

Уменьшение напряжения

Асинхронные электродвигатели

Как работает трёхфазный асинхронный двигатель?

Создание вращающегося магнитного поля

Производители электродвигателей

Российские производители электродвигателей

Производители электродвигателей ближнего зарубежья

Производители электродвигателей дальнего зарубежья

Подключение к однофазной сети

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Конденсаторный

Схема с двумя конденсаторами

Подбор конденсаторов

Изменение направления движения мотора

Устройство электродвигателя

Схема подключения 3х фазного двигателя на 380

Чтобы найти и определить полярность обмоток, необходимо применить некоторые приемы:

Возможные схемы подключения обмоток электродвигателей

Подключение электродвигателя по схеме звезда

Подключение электродвигателя по схеме треугольник

Подключение электродвигателя к трёхфазной сети на 380 В

Как подключить поплавковый выключатель к трёхфазному насосу

Подключение электродвигателя к однофазной сети 220 В

Использование частотного преобразователя

Однофазные и трехфазные

Подключение трехфазного двигателя

Подключение к однофазной сети

Схемы подключения

Подбор конденсатора

Вывод

Схемы подключения асинхронных электродвигателей

Как правильно подключить шесть проводов электродвигателя?

Схема подключения «звезда»

Схема подключения «треугольник»

Комбинированный тип подключения

— Как я могу заставить мой двигатель 380/380 вольт работать от 220 вольт?

— Как подключить настольную шлифовальную машину 380 В / 3 фазы для работы от однофазной 220 В Напряжение

Сеть обмена стеками

Не тот ответ, который вы ищете? Посмотрите другие вопросы с метками напряжение или задайте свой вопрос.

Подключение двигателя звезда / треугольник 380В / 220В | GoHz.com

Как подключить трехфазный двигатель?

Как подключить трехфазный двигатель высокого и низкого напряжения

Схема «звезда», низкое напряжение
