Как правильно крепить анкерные болты видео: Как установить анкер? Пошаговая инструкция – интернет-магазин ВсеИнструменты.ру

Содержание

видео, фото, нюансы, советы Анкерный болт по бетону как пользоваться

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

  1. Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

  1. Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.


Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.


Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.


Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.


Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

Набор инструментов

Порядок операций установки

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Разновидности

Несущая способность

Надежность соединения

Расчет на вырыв.

Установка доборов

Монтаж химического анкера.

Page 2
  • Армирование
  • Изготовление
  • Инструменты
  • Монтаж
  • Расчёт
  • Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

  • дрель с набором сверл;
  • перфоратор с набором сверл;
  • рожковый ключ;
  • молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

  1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
  2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
  3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
  4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
  5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов

Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

  1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
  2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
  3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
  4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
  5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
  6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

  • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
  • Просверлить ход, очистить его от мусора.
  • Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

  1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
  2. Для установки используют размер до восьми миллиметров.
  3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

  • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
  • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
  • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
  • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

  1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
  2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

  1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
  2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
  3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
  4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

  1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
  2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
  3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
  4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
  5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
  6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
  7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

1
Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2
Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

  • анкера с загнутой шпилькой – крепят к смонтированному до его заливки бетоном;
  • с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
  • составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;
  • съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
  • прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
  • конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3
Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

  • забиваемый;
  • клиновой;
  • разжимной;
  • распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

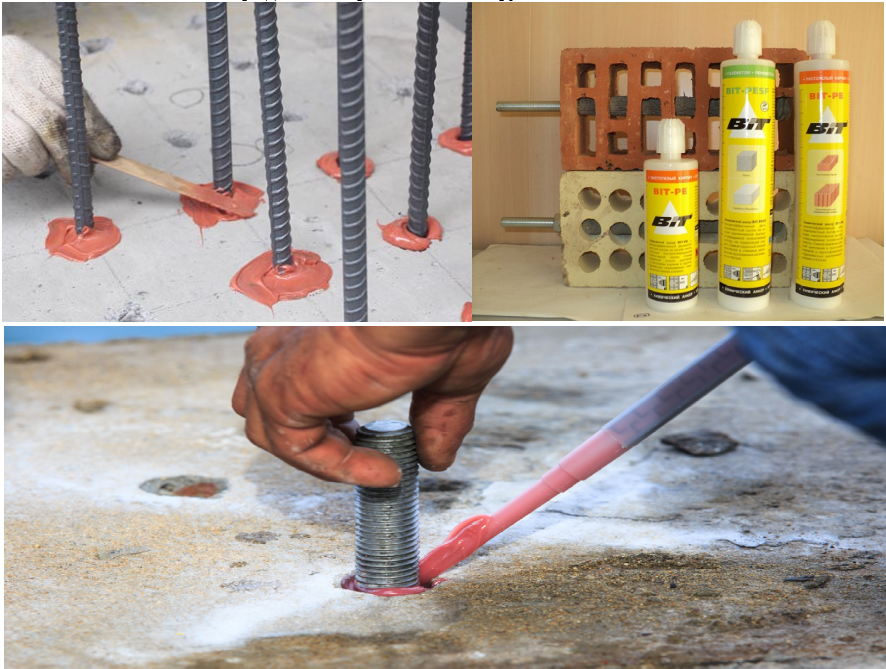

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

При проведении строительных или ремонтных работ не обойтись без использования разнообразных элементов крепежа. Некоторые из них, такие как саморезы , в обращении максимально просты, а некоторые требуют определённых знаний и навыков. В качестве примера можно рассмотреть вопрос о том, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, в которой их нужно закрепить.

Конструкция и принцип действия анкерного болта

Анкерные болты применяются для крепления каких-либо элементов или конструкций к бетонным или кирпичным поверхностям. Прежде всего, необходимо несколько слов сказать о том, как устроен анкерный болт. По сути, его конструкция чем-то напоминает простой пластиковый дюбель, но с некоторыми дополнениями. Анкерный болт представляет собой внешний корпус с прорезями с одной стороны, сам болт, вставленный внутрь и специальную гайку, в которую вкручивается болт. Некоторыми конструкциями анкеров может быть предусмотрено использование специальных шайб, призванных не допускать попадание влаги внутрь отверстия. В помещениях с повышенной влажностью целесообразно использовать такие элементы.

Работает анкер по принципу распора внутри отверстия. Суть в том, что по мере того, как болт будет закручиваться, специальная гайка, имеющая слегка коническую форму, будет затягиваться внутрь корпуса и расширять его внутри отверстия. В результате достигается максимально плотное удержание элемента внутри поверхности.

Виды анкерных болтов

Для полноты понимания стоит несколько слов сказать о том, какие варианты конструкций анкерных можно встретить на строительном рынке.

  • Анкерный болт с шайбой.
    Как было сказано выше, этот тип крепёжного элемента применяется, когда есть необходимость в защите отверстия анкера от попадания влаги. Хотя в принципе, можно использовать везде.
  • Анкерный болт с гайкой.
    Используется чаще всего для крепления конструкций. Такой крепёж удобен с точки зрения монтажа. Нужно лишь скрутить верхнюю гайку, а после установки конструкции, закрутить её на место. Применяется для установки конструкций, например, вешалок , полок и прочего.
  • Анкерный болт с крюком или кольцом.
    Применяется в тех случаях, когда нужно что-то повесть на крюке или привязать веревку к кольцу.
  • Г-образный анкерный болт.
    Используется для установки различных элементов, таких как водонагревательные котлы .

Работы по монтажу

Что касается того, как закрепить анкерный болт, следует сказать, что вне зависимости от вида анкера, процесс монтажа будет практически идентичным.

  • Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла .
  • В отверстие вставляется анкер.
  • Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

В заключение стоит немного добавить по поводу того, как выбрать анкер. Дело в том, что анкерные болты могут отличаться по своим размерам, а значит и способности выдерживать груз. Маркируются элементы крепежа по принципу х/х/х, где первая цифра – внешний диаметр, вторая – диаметр внутреннего болта, а третья – общая длина элемента. Для того чтобы максимально полно сложить представление о работе по установке анкера, можно просмотреть видео по упомянутой теме. Но можно сказать, что при минимальном опыте обращения с инструментом задача будет достаточно простой для выполнения.

Видео

В этом видео продемонстрирована установка анкерного болта и объясняется принцип его работы:

видео и советы по установке анкеров

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.


Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа


Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.


Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.




С гайкой

Конструктивными элементами анкерного болта данного типа являются:

  • резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
  • накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие



Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой




Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

  • сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
  • тщательно очищают посадочное отверстие;
  • аккуратно забивают анкерный болт с гайкой при помощи молотка;
  • затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др. ). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.




Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках



Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.



С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

  • полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
  • ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
  • гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра



Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.


Монтаж ударного анкерного болта




Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа




Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.




Установка 4-сегментного анкера



Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.



Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.


Крепление забивного анкера




Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.



Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.




Оценка статьи:

Загрузка…

Поделиться с друзьями:

Как правильно установить анкерный болт видео

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

  • резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
  • накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

  • сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
  • тщательно очищают посадочное отверстие;
  • аккуратно забивают анкерный болт с гайкой при помощи молотка;
  • затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

  • полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
  • ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
  • гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

Автор: stroitelinfo · Опубликовано 28.01.2015 · Обновлено 03.09.2019

Анкера что это: виды и принцип действия

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла основы.

Есть еще и химические анкера, они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Анкерный болт с гайкой: как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

Анкерный болт (фундаментный болт) с гайкой

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

Анкерный болт: схема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

Двухраспорный анкерный болт

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Анкер шпилька клиновая

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные —

как крепить анкерный болт.

Такой образец совмещает в себе функции анкера и гвоздя.

Анкер шпилька ударного типа

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж, как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер болт четырёхсегментный

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Схема установки анкерной шпильки

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Анкер забивной —

как крепить анкерный болт.

Один из самых простых по монтажу типов анкера.

Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Общие рекомендации

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

И хотя некоторые типы не требуют высокой точности сверления отверстия (например, разжимной), но чем оно точнее, тем надежнее сцепление анкера с основанием.

Информация на заметку : Жидкое стекло, Растворитель 646 , уайт — спирит.

Крепления при помощи различных видов анкеров характеризуются специалистами, как соединения, способные обеспечить надежное удерживание тяжелых грузов. После заглубления в предварительно подготовленное отверстие, рабочий в зависимости от поставленных задач выбирает способ того, как лучше крепить анкерный болт. После проведения оценки, когда выбранные участки поверхности являются пригодными для организации точки, обеспечивающей крепление анкерных устройств, производится обустройство точки с последующим креплением оснащения.

Применение анкерных опор необходимо при использовании системы канатного перемещения при проведении монтажных и строительных работ на высоте, фиксации стропов для позиционирования и удерживания рабочего без соскальзывания и рывков. Прочность соединения позволяет использовать анкерные точки и линии для обеспечения установки средств коллективной и индивидуальной защиты, дающих возможность безопасно выполнять монтажные работы изделий и обслуживание устройств, расположенных на высоте.

Анкерное крепление виды и особенности анкеров применение методика закручивания

Типы крепления анкеров

Как отмечалось выше, правильный выбор места, на котором выполняется анкерная точка крепления, играет важную роль в процессе обеспечения безопасности работника. Оценить, когда выбранные участки являются пригодными для устройства точки крепления анкерных устройств можно по выдерживаемой ими нагрузке, каждая из них должна выдерживать вес не менее 22кН. Для обеспечения надежности соединения анкерная точка, используемая для крепления оснащения, может соединяться с несущими элементами здания, предварительно смонтированными металлоконструкциями. После сверления отверстия и установки анкера используется комплекты, обеспечивающие крепеж страховочных конструкций к анкерным опорам. Комплект, используемый для анкерного типа крепления, в стандартном исполнении предусматривает наличие:

  • 3 анкеров;
  • резьбовой шпильки;
  • кернера для выполнения углубления;
  • гайки, предусматривающей использование рожкового ключа.

Дополнительно в комплект, используемый для крепежа к анкерным опорам, может входить шайба, пробойник для обеспечения расклинивания при использовании анкера соответствующей конструкции. Помимо этого, комплект, для проведения анкерного крепления может предусматривать наличие большего количества болтов, однако в этом случае возрастает стоимость одного набора. Комплект, обеспечивающий крепеж систем безопасности к анкерным опорам предусматривает наличие анкерного зажима, стального троса небольшого размера, клиньев и кронштейна, предусматривающего возможность монтажа до 3 зажимов.

Конструктивно анкерный болт с гайкой представляет собой шпильку с резьбой на одной стороне, которой навинчивается гайка, а второй конец выполнен в виде распорного конуса. При выполнении закручивания гайки, втулка распорного типа, на боковых поверхностях которой выполнены прорези, расширяется, образуя «лепестки», обеспечивающие надежное соединение с поверхностью опоры.

Обратите внимание! Перед тем, как крепить анкерные болты выполняется сверление бетонной поверхности, при этом сверло, за исключением случаев использования болтов ударного типа соответствует диаметру используемого анкера.

Анкеры, используемые для крепления частей георешеток, монтируются по периметру каждого из монтируемых модулей. Анкер для крепления георешетки устанавливается согласно предварительно утвержденной схемы, таким образом, чтобы обеспечиваемые линии растяжения напоминали прямоугольник.

Производители предъявляют высокие требования к качеству изделий, выполняя проверку элементов на прочность, необходимых для обеспечения безопасности, исключающих их повреждение, обрыв или выход из строя. При использовании систем канатного доступа при подъеме или спуске по плоскостям, а также выполнении монтажных работ запрещается использовать только один канат. Для обеспечения безопасной эксплуатации гибких анкерных линий, правильный ответ при вопросе инструктора об особенностях использования состоит в необходимости использования ограничителей на конце для исключения возможности спуске миновать конец каната. Допустимые воздействия определяются действующей нагрузкой в эксплуатирующих конструкциях. В свою очередь работники получают наряд допуск, давая правильные ответы после предварительного похождения соответствующего инструктажа.

Ударный способ

Разжимная конструкция

Конструкция болта разжимного типа имеет вид стержня цилиндрической формы, в котором расположены 3-4 независимых друг от друга сегмента. В верхней части сегменты удерживаются при помощи кольца, снизу располагается пружина, имеющая высокую упругость. Элементы этого типа используются для крепления массивных конструкций в материал из кирпича, горных пород, бетона. При использовании крепления для удерживания конструкций, вес которых ниже средних значений, допустимо выполнение соединения в кирпичную (силикатного типа) стену, известняк и бетон ячеистой разновидности.

Перед тем, как крепить анкерные болты крепления, необходимо предварительно до установки фиксирующего элемента выполнить разметку и сверление отверстия. После этого в стену монтируется гильза изделия, при закручивании в которую шпильки или болта происходит передвижение распорного элемента в задний отдел приспособлений, благодаря чему обеспечивается высокая прочность соединения на вырыв.

Анкерный болт с кольцом представляет собой шпильку, на конце которой располагается кольцо и резьбовая нарезка. При повороте шпильки во время закручивания происходит перемещение распорного элемента, обеспечивающего расхождение сегментов в противоположных направлениях. Изделие такого типа используется при необходимости стационарного крепления конструкций, имеющих большой или средний вес, например для выполнения растяжки тросов.

Клиновая конструкция

Анкер клиновидного типа представляет собой шпильку, на одном из концов которой находится расклинивающая муфта, обеспечивающая прочную установку изделия в камне, полнотелом кирпиче, железобетоне. На другой стороне находится резьба, при перемещении по которой гайки при затягивании конструкции происходит расклинивание муфты. Приспособление применяется при монтаже оборудования навесного типа, трубных и кабельных коммуникаций, несущих консолей и используется при необходимости обеспечения высокой прочности крепления.

Как установить анкерный болт

Перед тем, как крепить анкерный болт с гайкой, необходимо просверлить отверстие, диаметр которого должен быть равен параметру резьбы. После очистки отверстия от пыли производится установка анкера в него, при этом коническая часть направлена внутрь отверстия, длина которого несколько превышает минимальную глубину для проведения анкеровки. При помощи молотка производится внедрений анкера до достижения необходимой глубины установки, после чего производится затягивание гайки.

После обеспечения необходимого момента затяжки, который лучше контролировать, используя для этого динамометрический ключ, выполняется откручивание гайки, производится установка на шпильку навешиваемой конструкции (например, станины для выполнения алмазного бурения) и выполняется закручивание гайки.

Химический анкер, крепление клеем

Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Расчет анкеров

Выполнение проверки соединения на вырыв часто выполняется на месте проведения монтажа. Допустимая нагрузка будет зависеть от материала основания, например:

  1. При монтаже массивных конструкций на высоте, необходимый показатель прочности на вырыв должен составлять около 700 кг, в связи, с чем для таких креплений специалисты рекомендуют применять химические разновидности анкеров.
  2. При использовании в качестве основы бетона или кирпича, средние показатели нагрузки составляют около 350 кг, этого значения достаточно для крепления конструкций средней и большой тяжести.
  3. При использовании бетона вспененного типа, выдерживаемая им нагрузка будет составлять около 250 кг.

Помимо расчета несущей способности используемых элементов, следует обеспечить правильный момент затягивания резьбовых соединений. При недостаточном затягивании в соединении может отсутствовать сила трения, при превышении рекомендуемых значений появится вероятность разрушения материала из-за избыточного давления на основание.

Как крепить анкерные болты. Крепление анкерными болтами. Крепление анкерными болтамиИнформационный строительный сайт |

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

Анкерные болты. Области применения

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа. Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах. Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

  1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
  2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

  1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
  2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
  3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
  4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием. Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

  1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
  2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
  3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
  4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
  5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
  6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
  7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Установка анкерных болтов в фундамент

Фундаментные анкерные болты: назначение, виды и монтаж.

По назначению и особенностям конструкции различают несколько типов конструкций :

  1. Составные. Их производят из двух частей, соединяемых с помощью муфты. Нижняя часть после установки находится в бетоне, а верхняя вкручивается в муфту.
  2. Изогнутые. Нижняя часть таких анкеров изготавливается в виде крюка. Эти конструкции монтируют в специальные колодцы или железобетонные основания, которые затем заливаются бетонной смесью.
  3. Прямые. Фундамент устанавливается в готовые бетонные основания. Для закрепления прямого фундаментного анкера в бетоне делается отверстие необходимого диаметра, для крепления понадобится эпоксидный или силоксановый гель.
  4. С анкерной плитой. Устанавливается перед бетонной заливкой, нижняя часть состоит из металлической пластины, которую крепят с помощью резьбового соединения или сварки.
  5. С коническим концом. Элемент устанавливается в уже готовый фундамент. Его используют для крепления мебели, бойлеров и т.д. Крепеж надежно фиксируется с помощью разжимной цанги, которая расклинивается и надежно удерживает конструкцию.
  6. Съемные. Эти крепежные изделия состоят их нижней обоймы, которая монтируется в фундамент, и шпильки с резьбой, устанавливаемой после бетонирования.

Типы и конструкция фундаментных болтов.

Установка анкерных болтов в фундамент.

Установка анкерных болтов бетонировании.

В фундаменте анкерные болты держатся за счет трения, упора и склеивания. Трение обеспечивают нагрузки, которые оказываются на крепежное изделие и передаются на фундамент. Упор – это нагрузки, которые анкер воспринимает и компенсирует своими силами, а склеивание – компенсация нагрузок с помощью касательных напряжений с материалом основания.

Если требуется закрепить конструкцию с высоким уровнем ассиметрии, то лучше заказать прямые болты на силоксановом или эпоксидном клею. Распорные болты применяют в областях, где возможны статические или вибрационные нагрузки. А анкеры с коническим концом советуют использовать для крепления конструкций, который подвергаются динамическим нагрузкам и не способны выдерживать сильных ударов.

Установка фундаментных анкерных болтов выполняется в несколько этапов. Вначале нужно тщательно осмотреть анкерные болты и убедиться в их исправности. Затем можно приступать к работам.

  1. Подготовительные работы и определение мест крепления анкеров. Помните, что их ни в коем случае нельзя размещать под дверными проемами.
  2. Установка болтов в основу фундамента. Анкер должен погружаться посередине бетонного основания.
  3. Расстояние между анкерами должно быть в два раза больше глубины вхождения.
  4. После того как анкеры установлены, нужно подождать, пока бетонная смесь застынет. В это время важно следить, чтобы штыри анкеров оставались в ровном вертикальном положении.
  5. Последний этап работы – скрепление. Для этого устанавливаются металлические пластины или деревянная доска.

Некоторые виды анкеров можно устанавливать и в уже затвердевший бетон. Но в этом случае просверливается отверстие и вставляется фундаментный болт.

Материалы для изготовления анкерных болтов.

Установка анкерного болта с гайкой.

Для изготовления фундаментных анкеров используют только высокопрочные материалы. В качестве сырья выбирается сталь, в зависимости от условий применения можно приобрести крепежные изделия из морозоустойчивой стали. Крепежи подвергаются термической обработке, благодаря которой исключается возможность разрыва изделия.

Стоимость фундаментных анкерных болтов зависит от диаметра и длины изделия, а также производителя, который занимается их изготовлением. Заказывая болты, обязательно убедитесь, что изделие отвечает всем требованиям ГОСТа и техническим условиям использования. Все фундаментные анкеры проходят контроль качества.

Фундаментные анкерные болты – надежные крепежные элементы, которые качественно и длительно выдерживают большие нагрузки. Существует несколько видов этих крепежей, выбор которых зависит от назначения и условий использования.

Фундаментные болты.

Установка анкерных болтов.

Фундаментные болты для строительных работ.

При производстве строительных работ используется огромное количество различных видов крепежных элементов, выполняющих те или иные функции. Особое место занимают резьбовые стержни различной формы, получившие общее название фундаментные болты. Об устройстве этих крепежей, их видах и использовании расскажем в данной статье.

Назначение крепежа.

Болты, называемые иногда анкер фундаментный предназначены для крепления к опоре строения нижнего венца рубленных конструкций, а также связки с другими материалами наружных стен или монтажа различных станков и механизмов в промышленных предприятиях. Кроме этого, для усиления основания дома на него часто крепят стальные профильные детали П-образной или Н-образной формы, называемые соответственно швеллерами и двутаврами.

Установка анкерных болтов в фундамент.

Назначение фундаментных крепежей.

На гладкий ленточный железобетонный или плитный фундамент присоединить строительные блоки или брус без опасения всевозможных деформаций и смещения конструкции невозможно. Для решения этой задачи и применяют длинные стержни той или иной формы, именуемые анкерными болтами.

Виды анкерных болтов для фундамента.

В настоящее время производство данного вида крепежей осуществляется в соответствии с ГОСТ 24379, который был выпущен еще в далеком 1980 году. Под тем же номером в 2012 году был выпущен современный стандарт, регламентирующий основные виды, размеры и форму анкерных болтов.

Виды анкерных болтов.

Основные виды анкерных болтов.

По указанным выше документам все анкерные болты для фундаментов изготавливаются в следующих модификациях:

  1. Болт изогнутый в исполнении 1.1 и 1.2 представляет собой стальной стержень, имеющий в нижней части загиб соответственно под углом 90 о или в виде нижней половины буквы Z. Минимальный диаметр крепежа составляет 16 мм, максимальный – 48. Длина стержня может варьироваться от 500 до 2500 мм и более. Для крепления тех или иных деталей к фундаменту верхняя часть стержня имеет метрическую резьбу соответствующего размера на длине стержня не менее 100 мм, на которую навинчиваются две гайки с шайбой между ними.
  2. Болт прямой с резьбой на обоих концах изготавливается в исполнении 2.1 и 2.2. его особенностью является наличие анкерной плиты – стальной площадки прямоугольной формы с отверстием в центре, через которое свободно проходит резьбовая часть болтов анкерных. Различные модификации этого вида различаются формой и диаметром стержней, а также самих стальных квадратных шайб.
  3. Болты в исполнении 3.1. и 3.2 наименее распространенные. Они представляют собой составные стержни, соединяемые между собой длинными втулками с внутренней резьбой соответствующего диаметра.
  4. Анкерные болты для фундамента четвертого типа относятся к группе извлекаемых. Они имеют сложное строение, представленное прямым резьбовым стержнем и соответствующей анкерной арматурой.
  5. Наиболее просты в изготовлении анкерные фундаментные болты пятого типа, представленные гладкими стальными стержнями с резьбовой частью.
  6. Изделия, изготавливаемые по ГОСТ 24379 типа 6.1, 6.2 и 6.3 с полным правом можно отнести к действительно анкерным болтам в полном смысле. Они представляют собой стержни с верхней резьбовой частью, имеющие в нижней части утолщение. Для их фиксации применяют дополнительные элементы – разжимную цангу и коническую втулку. Особенностью этого вида крепежей является возможность их установки уже после заливки и затвердения бетонного фундамента.

Установка фундаментных болтов.

Как было отмечено выше, установка анкерных болтов в фундамент может выполняться как в процессе заливки бетонной смеси, так и после этого, и даже после того, как плита или лента полностью застынет. При выполнении этой операции следует знать и соблюдать некоторые особенности:

  • В соответствие с рекомендациями упоминавшегося выше ГОСТ 24379 болты исполнения 1.1 и с анкерной плитой рекомендуется устанавливать в бетонное основание до заливки смеси;
  • Изделия типа 1.2 монтируют в предварительно подготовленные колодцы в готовом фундаменте с последующим их бетонированием смесью того же состава, что использовалась для изготовления основания строения;
  • Фундаментный анкерный болт с расширенной нижней частью устанавливают в готовое основание, предварительно просверлив отверстия по диаметру уширения;
  • Стержень крепежа любого из описанных выше видов должен располагаться строго вертикально;
  • Шаг установки болтов в анкерный фундамент должен составлять не более двух величин их заглубления;
  • Располагаться стержни должны строго посередине ленточного основания при использовании их для связки с материалом наружных стен. Под перегородки анкерные фундаментные болты, как правило, не устанавливают. Так же нецелесообразно использовать их при монтаже полых кирпичей и блоков во избежание раскалывания последних.

Таким образом, в рамках небольшого обзора мы постарались максимально кратко раскрыть особенности такого крепежного элемента, как фундаментный болт, рассмотрели их основные виды и технологию монтажа для решения тех или иных задач.

Довольно часто при строительстве любого типа фундамента устанавливаются анкерные болты, еще их называют фундаментными. Анкер переводится как якорь, а анкерный болт является изделием, которое служит для крепления конструкции к несущему основанию. Несущим основанием в данном случае является фундамент дома, а конструкция — это стены будущего здания. Следует отметить, что произвести строительные или монтажные работы после строительства фундамента просто невозможно без применения таких надежных крепежных изделий, как анкерный болт.

Фундамент болт представляет собой прут, на одном конце которого размещена резьба, а на другом загиб или разветвление. Именно второй конец находится в основании и обеспечивает крепление. Помните, что анкерные болты можно использовать лишь в прочных негибких строительных материалах, таких как кирпич, натуральный камень и железобетон. Большинство фундаментных болтов используются при температуре от -50 до +50 градусов, если же температура выходит за эти рамки, то нужен будет дополнительный расчет конструкции. Выбор типа анкерного болта, как правило, зависит от размера строительной конструкции, типа фундамента, особенностей использования и способа монтажа.

Классификация анкерных болтов.

В зависимости от условий эксплуатации, различают конструктивные и расчетные болты. Конструктивные в основном применяются для крепления достаточного массивного оборудования и строительных конструкций для обеспечения устойчивости давлением собственного веса. Они обеспечивают фиксацию уже готовых изделий. Расчетные же болты берут на себя нагрузки, возникающие во время эксплуатации конструкции или оборудования.

Типы и конструкция фундаментных болтов.

За способом установки бывают болты с установкой до заливки фундамента и такие, которые устанавливаются в просверленные отверстия в готовом фундаменте или другом элементе конструкции.

В зависимости от конструкции, выделяют изогнутые болты, болты с анкерной плиткой, составные анкерные болты, съемные, прямые и болты с коническим концом. Изогнутые болты, как правило, применяются тогда, когда нет зависимости между высотой фундамента и глубиной заделки болтов. Они устанавливаются до бетонирования или монтируются в уже готовое основание. Несколько меньшей глубиной установки обладают болты с анкерной плиткой, они используются, когда от этой глубины зависит высота фундамента. Данный элемент служит исключительно для поддержания прочности конструкции, в основном ставится до бетонирования. Для установки методом поворота или надвижки нужны составные болты с анкерной плиткой. Муфту и нижнюю часть данного элемента (шпилька с плиткой) закладывают в основание на стадии бетонирования, а в муфту на всю длину резьбы ввертывается верхняя шпилька. Такой болт фиксирует оборудование и крепится до бетонирования. Для крепления тяжелого оборудования с большими динамическими нагрузками (электротехника, прокатное оборудование) лучше всего подойдут съемные болты. При их установке в фундамент нужно заложить лишь анкерную арматуру, а шпилька уже устанавливается после заливки фундамента в трубу. Для изготовления данного элемента применяют высокопрочную сталь, которая устойчива к разрывам.

Для крепления конструкции с большим уровнем асимметрии рекомендуется выбирать прямые болты на клею (эпоксидном или силоксановом), а также болты, виброзачеканенные цементно-песчаной смесью. Такие болты выдерживают большие нагрузки, их ставят в скважину, просверленную в готовом фундаменте. Распорные болты предназначены в основном для крепления конструкций и оборудования, испытывающие вибрационные и статические нагрузки. Их можно прикрепить с помощью дюбелей или разжимной тяги. Чаще всего данный материал применяется для сантехники, вентиляционных устройств, отделки и облицовки. И, наконец, болты с коническим концом используются для крепления конструкций, которые не выдерживают сильные удары или динамические нагрузки. Их можно прикрепить с помощью цементно-песчаной смеси методом вибропогружения. Данный материал устойчив к коррозии, а также прекрасно держит механическую нагрузку.

Следует знать, что анкер удерживается в фундаменте за счет трех основных рабочих принципов. Прежде всего, это трение, то есть нагрузки, которые воспринимаются анкерным болтом, передаются на материал основания посредством трения тела анкера о материал основания. Для этого нужно наличие распирающей силы, которая может создаваться за счет распора металлической цанги или пластикового дюбеля. Следующий принцип, это упор — нагрузки, которые воспринимаются анкером, компенсируются внутренними силами сопротивления материала излому, возникающими на глубине анкеровки. Также следует отметить такой принцип, как склеивание, то есть нагрузки компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Данный принцип работы характерен для клеевых анкеров, а также закладных деталей без упорных приспособлений и уширения. Большинство анкерных болтов удерживаются в материале основания посредством комбинации описанных выше принципов. Анкерное крепление, как правило, разрушается в самом слабом его месте. Различают такие виды разрушений, как вырыв, излом или пластический изгиб анкера, коррозия, плавление или выгорание анкерного болта.

Установка анкерных болтов в фундамент.

Установка анкерных болтов в фундамент.

Анкерные болты рекомендуется устанавливать сразу после заливки фундамента или несущего основания, пока цемент не застыл.

В первую очередь необходимо изучить план внешних, внутренних стен и входных дверей. Фундаментные болты должны устанавливаться под внешними стенами, соответственно, анкера не нужно ставить в дверных проемах и под внутренними стенами. Далее болты можно погружать в бетон четко по центру будущей стены. Однако не утапливайте их слишком сильно, длина выступающей части должна составлять примерно 5-7 см. Анкерные болты следует располагать по всему периметру стены. Их нужно устанавливать на расстоянии примерно 40 см друг от друга, но так, чтобы они не попадали под дверные проемы. Помните, что болты обязательно должны располагаться строго вертикально, поэтому их можно выровнять с помощью уровня.

Если же Вы будете устанавливать анкерные болты в уже схватившееся основание, то в этом случае следует применить сверление. Однако стоит учитывать, что для сверления посадочного отверстия следует использовать буры или сверла соответствующего диаметра. Во время установки и застывания основания резьбу анкера можно обернуть в целлофан, чтобы избавиться от забот по очистке застывших частиц бетона на болтах. Также чтобы в процессе замерзания основания можно было избежать крена анкерного болта, рекомендуется использовать крепежное устройство, которое прикрепляется к опалубке фундамента на время застывания.

В некоторых случаях анкерный болт устанавливают до заливки фундамента. Тогда болты должны крепиться к арматуре или решетке на металлическую конструкцию, затем заливается раствор. В основном это происходит при строительстве ленточного фундамента. После застывания фундамента анкерный болт может исполнять все свои основные функции.



Рекомендация: Общая обзорная статья, из нее узнаете об установке анкерных болтов в фундамент. Болты необходимы для крепления конструкций к фундаменту. Если конструкции большие и имеют большой вес, то позаботьтесь о точной разметке и правильного без перекосов установке болтов. В противной случае вам будет сложно установить тяжелые конструкции.

Как вставить анкерный болт в стену

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

По способу действия такие изделия делятся на два основных вида:

  1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
  2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов:

  • Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
  • Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
  • Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
  • Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

А в этой статье рассказывается про пробковые настенные покрытия.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

  1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
  2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
  3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
  4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
  5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
  6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

  • Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.
  • В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).


    Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

    А статья про технические характеристики анкерных болтов.

    Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

    Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

    Крепёж — анкер

    Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

    Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

    Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

    По способу действия такие изделия делятся на два основных вида:

    1. Химические анкеры. Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
    2. Механические. В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

    В свою очередь, металлические анкеры также делятся на несколько типов:

    • Клиновой. При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
    • Забиваемый. В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
    • Разжимной, или «бабочка». Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
    • Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

    Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

    А в этой статье рассказывается про пробковые настенные покрытия.

    Как установить анкерный болт?

    Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене.

    1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
    2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
    3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
    4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
    5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
    6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

    В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

  • Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.
  • В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).


    Встречаются и более экзотические конструкции анкерных крепёжных изделий, например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

    А статья про технические характеристики анкерных болтов.

    Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

    Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

    Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

    Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

    С гайкой

    Конструктивными элементами анкерного болта данного типа являются:

    • резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
    • накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

    Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

    Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

    Монтажные параметры анкера с гайкой

    Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

    • сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
    • тщательно очищают посадочное отверстие;
    • аккуратно забивают анкерный болт с гайкой при помощи молотка;
    • затягивая гайку, добиваются надежного крепления анкера.

    После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

    Порядок установки анкерного болта с гайкой

    Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

    Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

    Клиновые

    Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

    Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

    Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

    С шестигранной головкой

    Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

    Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

    Порядок установки анкерного болта с шестигранной головкой

    Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

    Ударные

    Анкерные болты данного типа состоят из:

    • полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
    • ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
    • гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

    Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

    Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

    С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

    Монтаж ударного анкерного болта

    Четырехсегментные

    В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

    Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

    Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

    Установка 4-сегментного анкера

    Забивные

    Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

    Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

    Крепление забивного анкера

    Винтовые

    Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

    Винтовыми называют различные по конструкции анкера

    Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

    Общие рекомендации

    Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

    Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

    Анкерный болт с крюком — как крепить? – Статьи о ремонте и строительстве – Диванди

    Анкерные болты с крюком – крепеж, предназначенный для подвешивания к стенам и потолкам различных предметов, монтажа подвесных систем и крепления конструкций на растяжках. Такие крепежи используются и в быту, и в промышленности, но для создания надежных крепежных соединений важно учесть все особенности данной категории анкеров.

    Сфера применения и виды анкерных болтов с крюком

    Анкерные болты с крюком позволяют быстро и надежно производить монтаж светильников, радиаторов отопления, подвесной техники (бойлеры, кондиционеры и пр.) и мебели, а также веревок, кабелей и тросов, строительных лесов. Стандартные однораспорные анкеры-крюки предназначены только для установки в полнотелые строительные основания: бетон, железобетон, полнотелый кирпич, натуральный камень. Двухраспорные крепежи можно применять для монтажа в пористые и пустотелые основания.

    Принцип действия этого типа анкеров такой же, как и у других анкерных крепежей с прямой шпилькой, единственное отличие заключается в том, что шпилька на одном из концов имеет форму крюка. Под крюком такого анкера расположены гайка с внутренней резьбой и шайба, которые при вкручивании шпильки-крюка обеспечивают раскрытие и фиксацию распорной втулки.

    ГК «Партнер» предлагает несколько разновидностей данного типа крепежа:

    • с открытым S-образным крючком;
    • с Г-образным (с прямым) крючком;
    • с кольцом.

    Крепежи с S- и Г-образными крюками менее надежны чем кольцевые. Но они удобны для создания временных подвесных систем, монтажа оборудования, мебели и конструкций, которые необходимо периодически снимать.

    Перед тем как установить анкер с крюком нужно предварительно подготовить отверстие, диаметр которого должен совпадать с диаметром крепежа. Затем отверстие очищают, вбивают в него анкер и закручивают шпильку-крючок в 3-5 оборотов по часовой стрелке. Поэтому никаких проблем с тем, как крепить изделие данного типа возникнуть не должно, они устанавливаются точно так же, как и другие анкерные крепежи.

    Анкеры-крюки характеризуются большой распорной силой и стойкостью к вырыванию, но при выборе такого крепежа крайне важно точно рассчитать нагрузку, исходя из веса навешиваемой конструкции и прочности основания, в которое монтируется крепеж. Рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной нагрузки на вырывание.

    Анкерные болты с крюком (HG) в стандартном исполнении можно купить с диаметром от 8 до 20 мм и длиной от 40 до 200 мм. Также вы можете заказать изделия нестандартных размеров на сайте ГК «Партнер». Продукция поставляется оптом по ценам от производителя.



    comments powered by HyperComments

    Анкерные болты, перила и арматура в бетоне с анкерной эпоксидной смолой

    Инструкции по проекту

    Шаг 1
    Просверлите отверстие на 1/16 — 1/4 дюйма больше, чем диаметр стержня с резьбой или перил
    вы устанавливаете.

    СОВЕТ: глубина отверстия должна быть как минимум в 4 1/2 раза больше диаметра болта (для стержня с резьбой 1/2 дюйма потребуется
    глубина отверстия 2 1/4 дюйма).

    ПРИМЕЧАНИЕ: для тяжелых условий эксплуатации, которые подвергаются большим нагрузкам или вибрации, рекомендуется, чтобы глубина
    отверстия можно увеличить как минимум до 9 диаметров стержня с резьбой (стержень с резьбой 1/2 дюйма
    требуется глубина 4 1/2 дюйма).

    Step 2
    Выдуйте пыль со дна отверстия баллончиками со сжатым воздухом.

    Шаг 3
    Удалите оставшийся мусор из отверстия с помощью нейлоновой щетки. Поверните куст на четверть
    оборота при извлечении из отверстия. Используйте сжатый воздух, чтобы удалить оставшуюся пыль после чистки щеткой.

    Шаг 4
    Вставьте фиксирующий картридж с эпоксидной смолой в пистолет для герметика.

    СОВЕТ: настоятельно рекомендуется использовать высококачественный высокопрочный пистолет-дозатор из-за значительных
    количество силы, необходимое для распределения двухкомпонентной эпоксидной смолы через сопло статического смесителя.

    Шаг 5
    Снимите пластиковый колпачок с наконечника картриджа.

    Step 6
    Вылейте небольшое количество эпоксидной смолы в одноразовый контейнер, пока не получите ровную
    поток как черного, так и белого материала.

    Шаг 7
    Присоедините сопло статического смесителя к картриджу и нанесите достаточно эпоксидной смолы в
    одноразовый контейнер до получения однородного серого цвета без разводов.

    Шаг 8
    Поместите кончик дозирующей насадки на дно отверстия и заполните отверстие
    примерно на 5/8 при медленном извлечении сопла.

    Шаг 9
    Вставьте резьбовой стержень или арматурный стержень на дно отверстия, вращая по часовой стрелке.

    Step 10
    Удалите излишки эпоксидной смолы вокруг отверстия шпателем или куском картона.

    Шаг 11
    Не трогайте анкер, пока не пройдет время отверждения.

    Шаг 12
    Снимите и выбросьте сопло статического смесителя и закройте крышку картриджа.

    Список покупок

    Как закрепить анкерными болтами

    Часто в быту или строительстве требуется закрепить какие-либо детали, заготовки или монтажные конструкции. Для этого существует множество креплений, если заготовки деревянные, то используются обычные шурупы по дереву, а для кирпича или бетона есть специальные анкерные болты .

    Различных диаметров и длин

    С их помощью можно прикрепить к потолку достаточно тяжелые конструкции, такие как водонагреватель, детские качели, спортивную стенку, спутниковую тарелку и т. Д.
    Анкерный болт представляет собой простую конструкцию: внутренний болт, гайка. в конце и корпус; есть пластиковая прокладка, чтобы внутрь не попадала влага.

    Разобрано

    Принцип работы анкера . Это распорка, при затяжке болта по часовой стрелке гайка на конце втягивается в корпус, за счет этого корпус расширяется, увеличивается в диаметре и плотно входит в стену.

    Как закрепить анкерным болтом .
    Для начала нужно просверлить отверстие в бетоне (кирпиче). Диаметр отверстия должен точно соответствовать внешнему диаметру болта.
    Далее в отверстие в заготовке вставляем болт, который крепим к стене.
    Самое главное — анкер не разбирать, он вставляется целиком. Многие пытаются его разобрать по частям, потом вставить. Разобрать можно только якорь с гайкой, а гайку только закрутить, не более.
    После того, как анкер вставлен в стену — закручиваем по часовой стрелке. Крепление анкером удобно, быстро и, что немаловажно, очень надежно.

    Диапазон размеров .
    Обычно анкеры маркируются, например, следующими размерами: (8 * 6 * 60), (12 * 10 * 100), (16 * 12 * 110).
    Разберемся, что означают эти цифры.
    1 цифра — это внешний диаметр анкера.
    2 цифры — внутренний диаметр болта
    3 цифры — общая длина

    Исходя из этого, вы подбираете оптимальные крепежи по диаметру и длине в зависимости от веса конструкции, чем тяжелее, толще и длиннее анкер.Например, для телевизора достаточно 8 мм, для детских качелей наружным диаметром 12 мм или 16 мм.
    Для особо ответственных конструкций лучше брать анкер более толстый и аутентичный.

    Очень часто люди используют дюбели с саморезами для крепления тяжелых конструкций к бетону, что не очень надежно, а может, они просто не знают о существовании анкерных болтов — надежных, быстрых и быстрых крепежных элементов для бетона.

    Основные типы .
    1. Анкерный болт с шайбой (1 фото).Самый распространенный вид крепежа, широкая шайба позволяет надежно прижать конструкцию к стене или основанию.

    С гайкой на конце

    Его преимущество в том, что он позволяет без проблем монтировать тяжелые предметы, вам не нужно долго держать предмет на весе, пока вы продеваете анкер через отверстие в предмете и вставляете его в просверленное отверстие. Те. вставил анкер, подвесил деталь, затянул гайку, получается анкер разборный.
    3. Якорь с крючком или кольцом.

    Применяется для натяжения троса, троса, троса. На него можно повесить люстру.
    4. Анкер Г-образный. Он имеет на конце крючок, изогнутый под углом 90 градусов. Очень часто к нему крепят водонагреватели.

    Анкер играет очень важную роль независимо от того, какой это элемент конструкции — машина, установленная на бетонном полу или лестница, прикрепленная к стене.

    Обеспечивает связь с основанием, и если это соединение хрупкое, зданию грозит разрушение, каким бы прочным оно ни было.Для надежности якорь следует устанавливать, соблюдая определенную технологию.

    Итак, что нужно для правильной и надежной фиксации анкерного болта?

    Вам необходимо заглянуть на страницы строительного онлайн-журнала и прочитать следующие пошаговые инструкции.

    1. Химический анкер очень прочный и надежный. Его можно установить в любой материал: кирпич, камень, ячеистый бетон, дерево и т. Д. Поскольку он крепится с помощью клея, он не только не ослабляет основание, к которому он прикреплен, но во многих случаях делает его еще более прочным.

    Для установки анкера просверлите отверстие нужного диаметра на нужную глубину. Чистим щеткой-щеткой, обдуваем помпой или грушей.

    2. Залить 2/3 отверстия клеевой смесью — эпоксидной или полимерной смолой. Емкость с клеем (картридж) может быть разной конструкции — шприц, тюбик и т. Д. Различаются и способы смешивания компонентов клея. Какой бы ни была версия картриджа с клеем, действовать нужно строго по прилагаемой к изделию инструкции.

    3. Вращая механизм, устанавливаем анкер в отверстие на всю глубину. Убираем полосы клея с основы. Время готовности анкера принять нагрузку зависит от марки клея, оно указано в инструкции. По истечении указанного времени на анкер можно крепить любую конструкцию.

    4. Механические анкеры устанавливаются без клея. Принцип их действия основан на заклинивании анкерной гильзы внутри отверстия, за счет чего достигается ее надежная фиксация в основании.

    Просверливаем и чистим отверстие аналогично описанному выше. Через навесную деталь вставьте клиновой анкер в отверстие и забейте его молотком — до упора гайки в неподвижную деталь. Затяните гайку с необходимым (но не чрезмерным) усилием. В результате затяжки конец анкера заклинивает втулку и надежно фиксируется в отверстии.

    5. Способы расклинивания могут быть разными. Если для этого внутрь анкера вставлен специальный стержень, то после установки болта в отверстие забейте этот стержень ударами молотка внутрь.Таким образом заклиниваем гильзу и фиксируем анкер в отверстии.

    6. Для установки клинового анкера с внутренней резьбой потребуется специальный инструмент — стержень, похожий на кернер или бороду.

    После установки анкера помещаем внутрь этот инструмент и с помощью молотка заклиниваем гильзу. Затем снимите бороду перфоратора и заверните фиксирующий винт в резьбовое отверстие анкера.

    7. Так называемый рамный анкер имеет две клиновидные зоны — в основании и в неподвижной части.

    Забиваем рамный анкер в основание через неподвижную часть. Закрутите винт с необходимым усилием. При этом сначала подклинивается нижняя часть анкера, расположенная у основания, затем верхняя, находящаяся в детали. В результате последний будет прочно прикреплен к основанию.

    8. Купные изделия использовать очень удобно — особенно если нужно установить большое количество анкеров. Однако при необходимости можно надежно закрепить в любой базе и самодельном приспособлении — болтом или стержнем любого вида.

    9. Просверлите отверстие диаметром на 1-2 мм больше диаметра анкера. Хорошо очистите лунку от крошек и пыли. Заливаем отверстие наполовину или чуть больше эпоксидной смолой или шпаклевкой с отвердителем. Вращая движением и легкими ударами молотка, устанавливаем якорь в лунку. Убираем прожилки смолы. Через некоторое время, когда эпоксидка немного (но не полностью) застынет, выравниваем ее вокруг анкера заподлицо с основанием. Использовать такой якорь можно примерно за сутки.

    Анкерный болт — если рассматривать принцип действия двух основных типов крепежа — анкерного и дюбельного, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, удерживается у основания с помощью «упора» в виде своеобразного анкера, получаемого из распорки стержня. К трению добавляется сила сопротивления разрушению основного материала.

    Также существуют химические анкеры вместо металлической втулки, в них используются быстротвердеющие клеи, которые вставляются в отверстие перед установкой анкерного болта.В результате получается монолитный состав с цоколем.

    На рынке представлен большой ассортимент анкеров, но все они могут быть разделены на несколько классов.

    Анкерный болт с гайкой: как закрепить

    По сути, это шпилька с гайкой и шайбой, которая вкручивается в муфту (резьбовую втулку). Поэтому его можно назвать анкерным болтом с гайкой или анкерным болтом. Как закрепить анкерные болты гайкой, подробно изучаем самостоятельно и пользуемся.

    Анкерный болт (фундаментный болт) с гайкой

    С одной стороны, на шпильку накручивается гайка с шайбой; с другой — расположен «клин» в виде конуса.В широкой части клин соответствует диаметру муфты, а в узкой части — пальцу. Муфта со стороны клина имеет паз и продольные пазы.

    Установка достаточно проста, даже новичок поймет, как закрепить анкерные болты гайкой.

    Анкерный болт: схема крепления

    В основании просверлите отверстие под муфту, очистите от пыли. Деталь навешивается на анкер, вставляется в отверстие и забивается легкими ударами молотка до упора.Затем затяните гайку на несколько оборотов.

    При навинчивании на шпильку гайка «откручивает» ее от муфты; в результате клин разрывает муфту по всей длине прорезями.

    Анкерные болты изготовлены из оцинкованной стали. Применяется для бетона, камня, полнотелого кирпича.

    Для такого анкера есть «вариант получше» — двойное раскрытие.

    Анкерный болт с двойной распоркой

    Он имеет две подвижные муфты с прорезями, одна из которых входит в другую конусом.При затягивании гайки хвостовик натягивает одну втулку на другую. Первый лопается клиновым конусом и разрывает сам средний рукав, образуя два крепежных ремня.

    Клиновой анкер — способ устранения

    Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой втулки-кольца на конце шпильки со стороны хвостовика (клина).

    Принцип работы аналогичен, есть небольшая разница — точное сверление по глубине отверстия и его очистка от пыли не требуется.Просверлите отверстие с запасом, вставьте анкер на нужную глубину и затяните гайку, лопнув втулку хвостовиком.

    Анкерная шестигранная шпилька

    Классический болт с шайбой, вкручиваемый в втулку с продольными пазами на конце. Гайка хвостового конуса выполняет роль распорного элемента.

    Установка стандартная — просверлите отверстие, очистите его, вставьте анкер с прикрепленной деталью и слегка сбейте его. Осталось затянуть анкерные болты на несколько оборотов — гайка конусом входит в муфту и разрывает ее.

    Анкерная шпилька — схема установки

    Объем такой же, как и у предыдущих типов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

    У этого типа болт может заканчиваться кольцом или крючком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

    Анкерные болты ударные —

    как закрепить анкерный болт .

    Такой образец совмещает в себе функции анкера и гвоздя .

    Анкерная ударная шпилька

    Состоит из полого металлического стержня, один конец которого выполнен в виде стержня с резьбой с гайкой и шайбой, другой — втулкой с четырехстворчатой ​​распоркой.

    Установка, как закрепить анкерный болт — анкерный болт необходимо вбить в отверстие в основании, в которое поочередно вбивают гвоздь. Лепестки рукавов расходятся. Гайка предназначена только для крепления откидной части.

    Анкер распорный четырехсегментный

    По принципу действия этот тип ближе к анкеру с гайкой или шестигранником.Хотя у него нет клина или конической гайки на стержне шпильки или болта, он расширяется за счет ввинчивания болта в полую втулку, которая перемещает внутренний четырехгранный элемент.

    Анкерный болт с четырьмя сегментами

    Анкер состоит из цилиндра с четырьмя пазами, которые заканчиваются узким кольцом. Ламели удерживаются плоской пружиной, после чего прорези имеют клиновидную форму. При движении четырехгранный резьбовой элемент разрывает эти клинья.

    Схема установки анкерной шпильки

    Болт не входит в комплект, но его можно взять в зависимости от размера прикрепляемой конструкции.

    Помимо болта, в распорный анкер можно ввернуть болт с крючком или кольцом. Эти модификации идут вместе с ними.

    Благодаря широкому раскрытию клиновых ламелей, анкеры могут устанавливаться также в слабые основания — пустотелые (щелевые) кирпичи, газовые или пенобетонные блоки.

    Hammer Anchor —

    как закрепить анкерный болт .

    Один из самых простых в установке типов анкеров.

    Устройство представляет собой резьбовую втулку, имеющую конусную внутреннюю форму и клин от ведомого конца паза.

    Установка — в подготовленное отверстие вставляется забивной якорь и с помощью специальной ударной насадки надрезается клин. При вкручивании анкерных болтов лепестки расходятся еще шире, увеличивая тягу.

    Изготовлен из оцинкованной стали или латуни.

    Анкер-шуруп

    Имеет особую конструкцию. Прорези в гильзе прорезаны не полностью и заканчиваются кольцом с гайкой. Ближе к голове и посередине вкладыша ламели ослабляются.Затягивая винт, гайка перемещается и разрывает ламели посередине.

    Специально разработан для слабых и полых оснований. Его можно изготавливать не только саморезом, но и шпильками, крючками, кольцами.

    Для правильной установки анкерных болтов необходимо учесть тип и прочность основания, выбрать оптимальный для той или иной детали тип анкера и определить его грузоподъемность.

    В последнее время для крепления к твердым поверхностям можно было использовать только шурупы или гвозди.Но сейчас этот способ крепления практически ушел в прошлое, его заменяют гораздо более приспособленные для этой цели анкеры.

    Болт — самый мощный крепеж, на порядок выше дюбеля с саморезами.

    Как можно эффективно и быстро прикрепить предметы к стене? Только с помощью анкеров — их можно забить или вкрутить в основание.

    Это металлическая деталь, которая вставляется в твердое основание, она лопается и удерживает фиксированный ею предмет.

    Внутри есть резьба, в которую нужно вкрутить крепление. Как при ремонте, так и при строительстве анкерные болты — это надежный «якорь», который сложно чем-либо заменить. Установка с их использованием выполняется быстро и легко.

    Этот тип крепежа с успехом применяется как для плотных материалов, таких как полнотелый кирпич или бетон, так и для более мягких — например, гипсокартона. Чтобы установить полку или подшить натяжной потолок, повесить шкаф или картину на стену из бетона — для всех этих манипуляций необходимы болты.Чаще всего используется механический. Их можно удерживать как за счет силы трения, так и за счет упора.

    Набор инструментов

    Порядок установки

    Для таких работ необходимы следующие инструменты:

    • сверло с набором сверл;
    • Сверло

    • с набором сверл;
    • гаечный ключ рожковый;
    • молоток.

    Бетонные материалы по своей плотности намного превосходят большинство строительных изделий. Чтобы проделать в них дырку, потребуется некоторое усилие.Сверла обязательно должны быть покрыты сплавами особой прочности. Для того чтобы проделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

    Чтобы правильно закрепить болт, нужно сделать его ровным, а его диаметр должен соответствовать внешнему диаметру болта. Якорь ни в коем случае разбирать не нужно — он вставляется целиком «как есть». Некоторые все же пытаются разобрать на части, а потом вставить. Но сделать это можно только при использовании анкера с гайкой, и в этом случае гайку можно только закрутить, не более.Когда болт вставлен в отверстие, его нужно вкрутить по часовой стрелке. Чтобы установка прошла успешно, необходимо подбирать крепеж в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным как по диаметру, так и по длине.

    Сорта

    По конструкции болты немного другие.

    Каждый вид рассчитан на определенную нагрузку,

    1. Клин. При его установке в бетоне просверливается отверстие, где будет забиваться анкер.У клинового болта есть важное отличие от других: это единственный вид таких застежек без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После засорения элемента крепления клина необходимо подтянуть гайку, фиксирующую шток за счет расширения втулки. Болт клиновой применяется для крепления различных тяжелых конструкций, кабельных трасс, ограждений, несущих элементов.
    2. Распорка. Этот вид в строительстве считается самым распространенным.Выпускается длиной 2-12 см и диаметром 0,4-2 см. У распорного болта есть втулка, проходящая по всему валу. Внутри находится нить, на нее насажена головка клиновидной формы, которая в процессе закручивания лопает гильзу. Таким образом фиксируется крепеж. Наиболее эффективно использование такого крепежа будет для бетона и полнотелого кирпича. Также существуют модели анкеров, предназначенные для использования в пустотелых материалах. Его следует установить в предварительно просверленное в материале отверстие необходимого диаметра и глубины.
    3. Расширяемый. Внутри этого элемента находится втулка с несколькими лепестками и скользящей гайкой. При скручивании разводит лепестки в стороны. Монтаж такого элемента в бетон достаточно практичен.
    4. Засорен. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударе болтом втулка расширяется. Удары наносятся на анкер (клин упирается в дно отверстия) или на клин с помощью оправки, которая вставляется в само изделие.В любом случае для установки оборудования потребуется молоток. Забитые болты могут быть металлическими или полимерными — принцип действия будет такой же, как у проставок. Нейлон имеет отличие в виде специального винта с резьбой в форме акульего зуба, поэтому при установке он будет иметь преимущество. Молотковые крепления для бетонных поверхностей используются достаточно часто — в большинстве случаев это кажется оптимальным вариантом.
    5. Химическая. Все предыдущие виды крепятся механически, а химические приклеиваются к материалу.Брикет с клеем вставляется в отверстие, проделанное инструментами, затем прижимается анкером. Болт надежно фиксируется клеем.

    Грузоподъемность

    Эксплуатационные характеристики крепежа при стандартной глубине заделки в основание из тяжелого бетона В20 (С20 / 25).

    Каждый тип болта имеет свою несущую способность, которая характеризуется нагрузкой, которую болт может выдержать без разрушения и без нарушения целостности соединения с материалом.В первую очередь несущая способность будет зависеть от материала, из которого изготовлен крепеж. Для этого в основном используются различные виды высококачественной стали — антикоррозийная, конструкционная, нержавеющая, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют самую низкую прочность. Как правило, несущая способность указывается на упаковке или на ней.

    Надежность подключения

    Расчет прорыва.

    Такая проверка проводится непосредственно на месте работы.В зависимости от материала стен можно будет определить надежность соединения. Если материал кирпичный или бетонный, разрывная нагрузка составит около 350 кг. Для крепления достаточно тяжелых предметов такого индикатора вполне достаточно. Когда материал

    Как забить анкерный болт. Основные правила монтажа анкерного болта.

    Как забить анкерный болт? Надо сказать, что чтобы правильно забить анкерный болт, необходимо придерживаться нескольких правил.Как правило, различают два основных типа анкеровки. Это их крепление строительным клеем (группа химических анкеров), а также расклиниванием (группа механических анкеров). Купите готовый якорь или сделайте его самостоятельно. Следует сказать, что эксклюзивно выпускается довольно большое количество разновидностей анкеров, которые различаются по своему назначению, а также способу крепления. Итак, они могут быть химическими, клиновыми, рамными, приводными (иметь внутреннюю резьбу), а также прочие.Надо сказать, что выбрать изделие, удовлетворяющее всем требованиям, не составит труда. В том случае, когда анкер эксклюзивной формы все же требуется, вы можете изготовить его самостоятельно. При этом нужно учитывать два момента. Конец анкера, который будет встроен в основание, всегда должен иметь на конце удлинитель, обеспечивающий надежную посадку. Можно приварить утолщение сваркой, а можно просто сплющить конец болта так, чтобы в одном из направлений он был намного шире своего диаметра.Кроме того, длина закладываемой детали всегда должна быть не менее шести-семи диаметров самого анкера. Обязательно просверлите в основании отверстие нужного вам диаметра. При установке покупных механических анкеров он всегда должен точно соответствовать всем значениям, которые указаны в самой инструкции. В случае установки покупной химии или самодельного изделия (анкера) диаметр отверстия должен быть примерно на один-два миллиметра больше диаметра самого анкера.Сверление необходимо проводить дрелью, которая будет установлена ​​в электродрель. На сегодняшний день в продаже можно найти сверла с победными наконечниками, диаметром до шестнадцати миллиметров. Если ваш анкер имеет достаточно большой диаметр, то рекомендуется просверлить его в бетоне алмазной коронкой. Для работы с ним понадобится электродрель посильнее. Необходимо очень тщательно очистить просверленное отверстие от мусора, а также пыли с помощью щетки или продувки резиновой грушей.

    Итак, если вы используете купленный механический анкер, его необходимо установить в отверстие очень легкими ударами молотка, а затем расклинивать так, как это применимо к этому типу анкеров.

    Анкерные крепления: виды и особенности анкеров, применение, техника закручивания

    Здесь это может быть заклинивание путем затягивания гайки или использования специальной бородки, которая будет вставлена ​​внутрь анкера. В процессе ударов по бороде молотком он заклинивает гильзу в глубине лунки.Также убедитесь, что сам анкер очень прочно держится в отверстии. При необходимости подклинивание следует усилить. В случае установки химического анкера (как покупного, так и самодельного) рекомендуется заранее приготовить клеевую смесь, смешав при этом два компонента клея в необходимых для этого пропорциях. Заполните две трети уже очищенного отверстия аналогичной массой, а затем поверните анкер в отверстие на всю глубину. Также рекомендуется заполнить зазор, который находится между анкером, а также основу клеем, выдавившимся при установке из отверстия.Затем, после того как клей немного застынет, необходимо разгладить поверхность вокруг анкера, а затем удалить с поверхности все излишки клея. Перед загрузкой анкера необходимо дать клею немного застыть в соответствии со всеми инструкциями к нему. Следует сказать, что якорь играет довольно важную роль, причем вне зависимости от того, в какой конкретной конструкции он находится. В любом случае он обеспечивает связь с основанием, а если такая связь недостаточно прочна, то в таком В случае, такой конструкции грозит разрушение, какой бы прочной она ни была.Поэтому для надежности рекомендуется монтировать анкер, соблюдая определенную технологию. Химический якорь достаточно прочный и надежный. Устанавливать его можно практически в любом материале: камне, кирпиче, дереве, ячеистом бетоне и так далее. Поскольку он скреплен клеем, он не только не ослабляет само основание, к которому он прикреплен, но и во многих случаях делает его более прочным.

    Для установки анкера необходимо просверлить отверстие нужного диаметра на нужную глубину.Очистите щеткой-щеткой, продуйте грушей или помпой. Затем заполните примерно две трети отверстия клеевой массой — эпоксидной или полимерной смолой. Емкость вместе с клеем (картриджем) может иметь другой вид — шприц, тюбик и так далее. Также различаются способы смешивания основных компонентов клея. Вы должны повернуть анкер в отверстие и на всю глубину. Затем удалите с его основы все полосы клея. Время готовности анкера принять нагрузку будет зависеть от марки клея, которая указана в инструкции.По истечении указанного времени на якорь можно прикрепить любую конструкцию. Все механические анкеры часто устанавливаются без клея. Принцип их действия основан на заклинивании анкерной гильзы внутри отверстия, за счет чего достигается более надежная ее фиксация непосредственно у основания. Просверлите, а затем прочистите отверстие так же, как описано выше. Через навесную деталь нужно будет вставить в отверстие клиновой анкер и забить его молотком, пока гайка не упрется прямо в неподвижную деталь.Затяните гайку вместе с необходимым усилием. В результате такой затяжки конец анкера заклинит втулку, а также сможет надежно зафиксировать отверстие. Способы заклинивания тоже могут быть разными. Если для этого есть специальный стержень, который вставляется внутрь анкера, то после установки болта в отверстие необходимо забить такой стержень ударами внутри молотка. Таким образом, вы также можете вклинить и закрепить анкер в отверстии. Для установки клинового анкера, имеющего внутреннюю резьбу, вам понадобится специализированный инструмент — стержень, который будет иметь вид керна или зазубрины.

    После установки анкера в отверстие необходимо поместить этот инструмент внутрь, а затем ударами молотка заклинить втулку. После этого рекомендуется удалить кернер, после чего завернуть специальный крепежный винт в резьбовое отверстие анкера. Рамный анкер отличается двумя клиновидными зонами, в частности в основании, а также в неподвижной части. Через скрепленную деталь нужно забить анкер каркаса в основание. Затяните винт с необходимым усилием.При этом в самом начале будет заклиниваться нижняя часть, которая находится в основании, а затем верхняя, находящаяся в части. В результате самая последняя будет очень прочно прикреплена к основанию. Такими покупными изделиями пользоваться намного удобнее, особенно когда необходимо установить значительное количество анкеров. Тем не менее, при необходимости можно очень надежно закрепить в любой базе, прямо, и самодельный прибор — болт или стержень любого вида. Сначала нужно будет просверлить отверстие диаметром на один — два миллиметра больше диаметра анкера.Тщательно очистите лунку от крошек и пыли. Рекомендуется заполнить отверстие примерно наполовину или чуть больше эпоксидной смолой или шпатлевкой вместе с отвердителем. Вращательным движением, а также легкими ударами молотка рекомендуется устанавливать анкер в яму. Удалите все подтеки смолы. Через некоторое время, после того как эпоксидная смола немного (не полностью) затвердеет, можно будет выровнять ее вокруг анкера, прямо заподлицо с основанием. Использовать такой якорь можно уже через сутки. Анкеры сегодня представлены в уникальных и разнообразных модификациях, что во многом определяет способ их крепления и установки.

    Способ закручивания анкера зависит от особенностей его устройства. Однако принцип работы у всех изделий практически одинаков: гильза клинья входит внутрь отверстия и обеспечивает фиксацию застежки. Чтобы добиться качественного крепления анкерными болтами, необходимо учитывать параметры основного материала. Неправильный выбор глубины анкеровки, избыточная тяговая нагрузка приводит к растрескиванию основания.

    Типы анкерных креплений

    Заклинивание втулки в большинстве застежек этого типа происходит из-за трения.При затяжке гайки распорка трется о стенки отверстия (клин, конструкция гильзы). Есть застежки, в которых заклинивание происходит за счет внутреннего или внешнего упора (раздвижная, приводная конструкция).

    Вариант с внутренним упором подходит для тонких материалов. В намеченном месте необходимо просверлить сквозное отверстие и установить в него крепеж. При затяжке его упорная часть упирается в основание. Внешний упор образуется путем «разрезания» бетонного основания при затяжке болта.Крепежный конец при скручивании образует винтовые элементы. Они фиксируют болт и удерживают его, если начинают действовать тянущие силы. Этот тип крепежа применяется для толстостенных оснований.

    Ударный метод

    Отдельно следует сказать об ударных анкерах, которые следует не закручивать, а вбивать в основной материал. Заклинивание таких болтов осуществляется клином или с помощью большого разворота. Второй вариант позволяет использовать такой крепеж для любой основы: цельной, пустотелой, с высокой и низкой степенью прочности.

    Конструктивными особенностями амортизаторов является простота устройства. Его реквизиты:

    • распорная втулка с внутренней резьбой с одной стороны;
    • , напротив, есть разъемная часть с внутренним конусом;
    • в полости гильзы находится конический клин, по которому бьют молотком; в них используется специальная оправка, которая вставляется внутрь болта.

    Расширяемая конструкция

    Расширяющийся анкер можно вкручивать в бетон, кирпич, пустотелый кирпич, пенопласт и газоблоки.Такая конструкция обеспечивает надежную фиксацию за счет ламелей, которые в сложенном виде образуют цилиндр. Внутри находится коническая гайка.

    Монтаж осуществляется в следующем порядке:

    • подготовить отверстие необходимого диаметра;
    • затяните гайку болтом и шпилькой;
    • , в этот момент ламели открываются, гильза врывается в материал.

    Клин строительный

    В клиновом анкере внутри гильзы расположен клин, который расширяется, когда гайка начинает затягиваться.Предварительно в подготовленное отверстие забивается болт, затем затягивается гайка.

    Как установить анкерный болт

    Итак, алгоритм монтажа деталей этого типа практически одинаков для всех разновидностей, которые могут быть установлены механическим способом.

    Процедура:

    1. Просверливается отверстие нужного диаметра.
    2. В него вбивается или ввинчивается болт.
    3. Соответствующие элементы затянуты.

    Химический анкер: клеевое соединение

    Химические анкеры отличаются совершенно другим способом установки.Для того, чтобы установить такое крепление, необходимо сделать следующее:

    1. Просверлите отверстие подходящего диаметра.
    2. В комплекте обычно идет брикет с клеем. Его вставляют в отверстие и прижимают непосредственно анкером. После застывания клея болт надежно фиксируется.

    Расчет анкера

    Глубина, на которую необходимо забить болт, равна его полезной длине. Именно на этой глубине просверливается отверстие перед установкой.Когда болты расположены у края основания или близко друг к другу, следует произвести математический расчет, чтобы при их установке они не нарушили целостность конструкции. Для этого используется ряд формул, в которых учитывается распределение напряжений материала по краям. А также факторы приложения нагрузки и сопротивления основного материала разрыву. Расчет можно сделать на строительной площадке или заранее. Например: нагрузка болта в бетоне на разрыв составляет 350 кг.В пенобетоне — 230 кг.

    Анкерный болт с гайкой — качественный крепеж для надежной фиксации бытовых и промышленных элементов. Поскольку этот тип крепежа подвергается большой нагрузке, его конструкция позволяет ему выдерживать ее.

    Анкерные болты всех типов

    Для этого в анкерном болте есть такие составляющие, как распорный штифт, втулка и гайка. По названию шпильки понятна технология использования анкерного болта.

    При затягивании гайки создается давление на шпильку, которая входит во втулку и разрывает ее.Шпилька изготовлена ​​методом литья, что позволяет ей выдерживать нагрузки, несравнимые с теми, с которыми справляются другие типы крепежа.

    Для того, чтобы выбрать анкерный болт с гайкой, нужно знать, какую нагрузку мы на него возложим. А после покупайте предназначенные для этого крепежи. Все крепежные болты имеют соответствующий ГОСТ, поэтому выбрать подходящий несложно. Купить застежку можно в интернет-магазине samorez.net.

    Анкерный болт может использоваться для крепления в твердых твердых материалах: бетоне, натуральном камне, полнотелом кирпиче и т. Д.Только правильная установка анкерного болта может обеспечить его надежную службу. Итак, как установить анкерный болт.

    Для начала подбираем сверло по диаметру втулки и им просверливаем материал, в который будет крепиться анкер. Гильза должна плотно входить в отверстие и не висеть в нем до начала установки.

    После того, как отверстие просверлено, не торопитесь вставлять в него анкерный болт. Для начала нужно удалить оставшийся в лунке мусор.Крошки и пыль могут создать проблемы для анкерного крепления. Лучше всего это делать с помощью бытового или строительного пылесоса.

    Обычно в отверстие вставляется анкерный болт, на него устанавливается устройство, а затем затягивается гайка. Это не совсем правильное решение. Так как часто нагрузка на болт мешает затяжке гайки, и существует вероятность того, что гайка не будет полностью затянута. То есть якорь будет установлен не по правилам, что может привести к большим проблемам.Лучше использовать другой способ. Вставляем анкер в отверстие, затягиваем гайку до конца и тем самым раскрываем крепеж. После этого гайку можно открутить, сказка на болте это то, что мы хотим смонтировать и затянуть.

    Анкерный болт — надежное крепление практически для любого материала. Для удобства работы с ним можно использовать электроинструмент.

    1 Принцип работы анкеров — как они справляются с нагрузками?

    Анкерные болты играют роль крепежных элементов и удерживаются в основании, в котором они установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

    Удерживающая сила возникает при приложении нагрузки или ее компонента, направленной перпендикулярно продольной оси анкера и стремящейся согнуть, оторвать или сломать его. При этом сила, действующая на застежку, компенсируется внутренним сопротивлением материалов: сам болт — на изгибе; основание — к разрушению из-за передаваемого на него напряжения нагрузки от якоря.

    Сила трения возникает при приложении нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся растянуть и вытащить его из основания, в котором он закреплен.

    В этом случае болт компенсирует действующее на него усилие и удерживается на месте за счет фиксации из-за трения его элементов о материал основы.

    Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Их тем больше, чем глубже установлен болт (или он длиннее) и тем лучше его конструкция, а также конструкция и материал основания именно для такой устойчивости к нагрузке. Соответственно, допустимое максимальное значение последнего также зависит от этих параметров и факторов.

    3 Анкеры современные универсальные

    В настоящее время выпускаются анкеры общего назначения. Их можно монтировать практически в любое готовое основание. Чаще всего эти болты устанавливаются в стене или потолке.

    Все анкеры общего назначения делятся на 2 основных типа: механические и химические. Первые монтируются механически. Второй — благодаря специальному клею, который подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все пустоты, прилегающие к крепежному элементу, если таковые имеются.Тогда клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

    Якоря механические по способу крепления делятся на типы:

    • забит;
    • клин;
    • расширяемый;
    • распорка.

    Перед установкой анкеров следует правильно выбрать их желаемый тип и размер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последнему придется выдерживать. Если на поверхности основания (штукатурка и т.п.) есть материал, который не может удерживать анкер, то следует взять болт, длина которого превышает расчетную. Размер крепежа необходимо увеличить на толщину слабого слоя.

    Установка анкеров в стену, потолок и т. Д. Начинается с точной разметки — этот тип крепежа невозможно удалить после установки и фиксации без разрушения основного материала. Затем, как показано на видео, просверливаем отверстие перпендикулярно поверхности основания.

    Его диаметр должен точно соответствовать, а глубина должна быть не меньше болтов, указанных производителем.

    Готовое отверстие необходимо тщательно очистить от крошки и пыли основного материала щеткой, пылесосом или сжатым воздухом.

    Как установить анкерный болт в бетон

    Затем установите анкер.

    Химический — предварительное заполнение отверстия на 2/3 клеем. Выставляем болт, как показано на видео, на нужную глубину и по центру.Не нагружайте анкер в течение времени, указанного в инструкции, чтобы клей застыл.

    Вставляем гильзу механической вбивной без болта в отверстие и забиваем в нее. При этом края гильзы, которая сделана из мягкого металла, деформируются и удерживают ее под нагрузкой в ​​отверстии. Затем, пройдя неподвижную часть, ввинчиваем болт.

    Забивание втулки

    Все остальные механические вставляются в отверстие заводскими сборными, не скручивая и не снимая их составные части.Если деталь сразу прикрепляется, то через нее вставляем анкер. Легким постукиванием молотка подгоняем крепеж к шайбе, головке болта, корпусу винта или клина. Затем на распорные анкеры накручивают гайку, болт или винт. Если анкерный болт с кольцом или крючком, то его можно затянуть за них. В этом случае разжимной или проставочный механизм открывается и надежно фиксирует застежки в отверстии. У клинового анкера забейте боковую бороду или центральный клин. Они будут эксплуатировать проппант.

    тяжелых предметов на стенах — как использовать стенные болты?

    Вы когда-нибудь хотели прикрепить что-то действительно тяжелое к стене, полу или потолку? И я имею в виду глупо тяжелые… вроде гигантских телевизоров на консольных кронштейнах, сетевых шкафов или огромных, смехотворно тяжелых радиаторов? Добро пожаловать в мир Wall Bolt! Сегодня мы узнаем, как использовать анкерные болты / распорные анкеры.

    Смотрите полное видео здесь:

    Как прикрепить ДЕЙСТВИТЕЛЬНО ТЯЖЕЛЫЕ предметы к стенам? Встречайте НАСТЕННЫЙ БОЛТ!

    Посмотрите это видео на YouTube.
    Обеспокоены конфиденциальностью? Пожалуйста, прочтите нашу Политику конфиденциальности перед просмотром видео на этом сайте — ссылка внизу каждой страницы. Спасибо!

    Прежде чем я начну, вас не засыпают всплывающими окнами или рекламой на этом сайте, поскольку я независим и полагаюсь на партнерские ссылки — самый справедливый способ финансирования Интернета. Используя ссылки в статье, вы делаете все возможное, чтобы этот сайт оставался бесплатным, и это не требует дополнительных затрат. Я ссылаюсь только на продукты, которые использую в настоящее время или собираюсь использовать — вы можете узнать больше о партнерских ссылках здесь.Спасибо!

    Использованные инструменты и продукты

    Не забывайте, что на этой странице вы можете найти подробный список инструментов и продуктов, которые я знаю и которым доверяю. Надеюсь, вы найдете это полезным.

    Введение

    Стеновые болты

    — это, пожалуй, самое прочное механическое крепление, которое я когда-либо использовал. Они могут выдерживать ОГРОМНЫЕ нагрузки и являются моим незаменимым помощником для гигантских телевизоров, больших шкафов, тяжелых радиаторов или чего-либо еще, где обычные пластиковые заглушки просто не подходят. У них есть несколько разных имен:

    • Болт стеновой
    • Rawlplug называет их Rawlbolts
    • Screwfix, назовите их Shield Anchors
    • Fischer называет Wallbolts

    Я всегда знал их как анкерные болты — они также очень похожи на «анкеры-гильзы», и я видел, что некоторые поставщики также называют их под этим названием (хотя анкеры-гильзы имеют немного другую конструкцию).

    Они предназначены ТОЛЬКО для использования на твердых поверхностях, таких как бетон, кирпич или блочная кладка. Они не подходят для гипсокартона или деревянных стен. Я успешно использовал их на стенах с точечными и мазками, но вам нужно сделать прокладку, чтобы заполнить полость между гипсокартоном и блочной кладкой, иначе вы в конечном итоге раздавите гипсокартон, когда затянете болт.

    Как использовать болты для стен

    Те, которые я показываю вам на видео выше, имеют размер M8 x 60 мм и требуют отверстия 14 мм. Я почти всегда использую для этого сверло SDS, поскольку оно позволяет легко просверлить такое большое отверстие в бетоне — вы будете в нем навсегда с обычным комбинированным сверлом.Мне нравится устанавливать ограничитель глубины на общую длину болта — вы не хотите, чтобы он «доходил до дна» в отверстии. Пропылесосьте отверстие после просверливания — если вы попадете в резьбу анкерного болта из пыли или мусора, у вас будут проблемы!

    По возможности, я предпочитаю прикреплять стенной болт к арматуре, а затем предлагать всю сборку до стены. Преимущество этого способа состоит в том, что у вас меньше шансов столкнуться с проблемами, связанными с попаданием в поток мусора. Это не всегда возможно с такими вещами, как гигантские тяжелые радиаторы.Поверьте, если резьба застрянет, вывернуть болт будет ОЧЕНЬ сложно. В худшем случае вам придется отрезать ее и начинать заново — работа с углеродистой сталью — неинтересная работа.

    После того, как болт окажется в отверстии, его можно просто затянуть. По мере затягивания болта концевой элемент с фаской втягивается в фитинг, вызывая его расширение. Чем сильнее вы его затягиваете, тем больше расширяется — вот и все! Обычно я делаю их «удобно тугими» с помощью набора розеток. После того, как вы сделаете несколько, вы привыкнете к тому, насколько плотными они должны быть.Если вы используете их в промышленности, вам следует использовать динамометрический ключ и следовать рекомендациям производителя.

    Использование распорных анкеров в кирпичных или блочных стенах

    Во-первых, как обычно, всегда соблюдайте спецификации производителя. В небытовых / промышленных ситуациях всегда следуйте рекомендациям инженера-строителя.

    Помимо этого, я много лет очень успешно использовал такие распорные анкеры в кирпичных, блочных и каменных стенах.В этом сценарии необходимо учитывать два основных фактора:

    1. Насколько близко вы находитесь к краю кирпича / блока и может ли анкер вызвать растрескивание при затяжке?
    2. Кирпич / блок полый?

    Растрескивание кирпичей от разжимных анкеров

    Короче говоря, не используйте их близко к краю кирпичей или блоков на внешнем углу стены! Честно говоря, это относится и к твердому бетону. На самом деле это редко является серьезной проблемой для внутренних стен, поскольку кирпич, в котором вы просверливаете, скорее всего, будет поддерживаться окружающими кирпичами.Обычно это предотвращает растрескивание, так как кирпичу некуда деваться. В худшем случае, если он действительно треснет, он вряд ли будет структурным, он будет покрыт штукатуркой, и вы все равно сможете затянуть болт, чтобы получить надежную фиксацию. Если вы используете их на открытом кирпиче и не хотите рисковать из-за неприглядной трещины, вам, вероятно, лучше всего подобрать другой тип ремонта. Для стандартных внутренних кирпичных стен в старых викторианских домах, где обычно используется полнотелый кирпич, все будет в порядке.

    Использование анкеров для пустотелых блоков / кирпичных стен

    Расширительные анкеры предназначены только для использования в сплошных стенах, т. Е. Они не годятся для пустотелых блоков или современных перфорированных кирпичей, поскольку анкерам не за что держаться. Вы действительно рискуете, попадете ли вы в сплошную или полую секцию, например, в лягушку кирпича. По этой причине вам может потребоваться альтернативное решение для крепления наружных стен. Еще одна хитрость — использовать линейку минометов — не идеально, но может работать и (см. Выше).

    Внутренние несущие стены, скорее всего, будут сделаны из массивных блоков в новых британских домах или из полнотелого кирпича в старых викторианских домах, в любом случае с вами все будет в порядке. Другое дело — пеноблоки с низкой плотностью, такие как Thermalite, см. Ниже.

    Скрытое преимущество расширения анкеров и линий раствора

    Когда вы прикрепляете какие-либо предметы к стенам в жилых домах, вы редко знаете, из чего сделана эта стена, пока не начнете сверлить. Даже в этом случае есть разумная вероятность, что вы рано или поздно попадете в минометный рубеж.Этот раствор иногда может быть довольно твердым. Иногда, особенно в старых домах, он может напоминать сухой песок с солнечного берега. В идеале вам нужно повторно просверлить отверстия и найти новые точки крепления в массивном кирпиче / блоке, но это не всегда возможно. Химические фиксаторы в этом случае бесполезны. Это также большая проблема для саморезов по бетону.

    Однако в качестве потенциального решения проблемы появляется расширяющийся якорь. Не нужно много сверлить, чтобы от 10-миллиметрового шва до 14-миллиметрового отверстия.Вставьте крепление и действуйте как обычно. Анкер может держаться за верхний / нижний кирпичи или за стороны кирпича в вертикальном шве. Это дает дополнительное преимущество в том, что кирпичи / блоки не растрескиваются. Однако это совершенно не отвечающий спецификациям взлом, так что вы рискуете!

    Расширительные анкеры в блоках низкой плотности (Thermalite)

    Блоки с низкой плотностью имеют много преимуществ перед другими строительными материалами. Они обладают очень высокими теплоизоляционными свойствами, поэтому отлично подходят для наружного применения, где требуются низкие значения коэффициента теплопередачи.С ними также легко обращаться и резать.

    Турбоблок Thermalite Aircrete — определяется по 6 волнистым линиям царапин.

    Главный недостаток с точки зрения столярных работ заключается в том, что к ним сложно прикреплять предметы. Они такие мягкие, что можно вставить отвертку прямо в них голыми руками. Обычные заглушки и винты вообще не работают. При строительстве методом dot & dab вы, вероятно, получите лучшее крепление из гипсокартона, чем из блоков ниже.

    Таким образом, для действительно тяжелых предметов из ячеистого бетона вам, вероятно, лучше всего подойдет химическая фиксация, такая как Fischer Undercut PBB Cone Drill, используемая с инъекционным строительным раствором, таким как Fischer FIS V.В собственных тестах Fischers это дало безопасную нагрузку около 100 кг на штуцер. В качестве альтернативы взгляните на систему Aircrete Anchor FPX-I компании Fischer. Недостатком их являются:

    • Дорогое
    • Их сложно найти на внутреннем рынке
    • Сложно использовать
    • Время высыхания пластмассовых фиксаторов

    Я использовал традиционные анкеры для экранов и болты для стен в блоках с низкой плотностью, но это действительно не рекомендуемое решение. Попробуйте на свой страх и риск и посмотрите это пространство для полного теста!

    Прочие соображения e.грамм. вибрация

    Одно из последних соображений при использовании металлических анкеров — это вибрация. Скорее всего, они со временем потеряют самообладание? Я никогда не видел, чтобы такое происходило со статическими объектами. Я также никогда не видел, чтобы такое происходило с вибрирующими механизмами, но это определенно могло случиться. Это то, что вам нужно проверить, поскольку все зависит от того, насколько сильна вибрация / движение.

    Химическая смола против механических креплений

    Опять же, в промышленных приложениях это необходимо указать инженеру-строителю.Как механические, так и химические крепления доступны в широком диапазоне размеров, чтобы охватить самые мыслимые значения нагрузки. Как упоминалось в видео выше, ваш больший риск — это обрушение стены до того, как выйдет из строя монтаж. Так что будьте особенно осторожны при одностворчатой ​​конструкции! (например, стены гаража)

    Самый большой недостаток химического пути заключается в том, что неправильное использование может привести к очень слабой, почти бесполезной фиксации. Я видел несколько попыток закрепления смолой. Я никогда не видел, чтобы механический стенной болт откручивался.Нужно взвесить все за и против:

    Химические фиксаторы — Плюсы

    • Очень прочный при правильном использовании
    • Меньше риска появления трещин
    • Автоматическая водонепроницаемость (обычно)
    • Меньше проблем с вибрацией
    • ОЧЕНЬ постоянный

    Химические фиксаторы — против

    • Значительно увеличенное время установки
    • Потенциально длительное время отверждения смолы
    • Необходим учет температуры
    • Труднее установить правильно
    • Ничего хорошего, если вы попадете в минометную линию
    • Дорого
    • ОЧЕНЬ постоянный

    Механические крепления — Плюсы

    • Простота использования
    • Съемный
    • Возможна немедленная загрузка
    • Инструмент для решения проблем с строительными растворами
    • Сравнительно недорого
    • Штраф для большинства домашних сценариев

    Механические крепления — минусы

    • Может вызвать растрескивание
    • Если резьба забивается, у вас проблемы
    • Вибрация может быть проблемой

    Еще один момент, который я не затронул выше, — это класс огнестойкости, поскольку он может варьироваться от штуцера к штуцеру.Если необходимо учитывать степень огнестойкости, вам необходимо изучить как химические, так и механические крепления.

    Завершение

    Короче говоря, болты для стен по-прежнему являются фантастическим продуктом и средством решения проблем для крепления тяжелых предметов к стенам, потолку и полу. Как и все остальное, существует миллион различных способов достижения одного и того же результата. Проведите собственное исследование и всегда следуйте инструкциям производителя. Для меня стенные болты остаются основной частью моего крепежного инвентаря.

    Дополнительная литература

    Последнее обновление: 25 августа 2018 г.
    Первоначально опубликовано: 25 августа 2018 г.

    Энди в течение многих лет успешно вел бизнес по обслуживанию недвижимости и деревообработке. Он основал и руководит отмеченными наградами компаниями, большую часть своей жизни работал самостоятельно и был одним из ведущих в Великобритании для первого коммерческого подкаста по столярным изделиям. Теперь он делится своим опытом через один из крупнейших в Великобритании каналов YouTube, посвященных обслуживанию недвижимости.

    Советы и рекомендации Клиновой анкер

    Установка клинового анкера: пошаговые инструкции

    Купить анкеры клиновые

    Когда многие домовладельцы покупают свои дома, они не просто покупают дом так, как он выглядит в день закрытия сделки. Они покупают дом, который, как они мечтают, могут создать в своем доме. От обновления кухонь и установки новых полов до отделки подвалов — в одном доме может быть множество мечтаний!

    Отделка подвала — отличный проект своими руками.Это проект, за который могут взяться даже начинающие домовладельцы, и с некоторыми инструкциями и подходящими материалами они могут учиться на ходу и создать прекрасное пространство для своей семьи.

    Если вы хотите закончить свой подвал, вы можете начать с создания нескольких комнат в помещении или установки гипсокартона. Для этих и других задач вам нужно будет установить 2 на 4 в бетон цокольного этажа. И для этой задачи можно использовать клиновой анкер.

    Анкер клиновой

    Клиновой анкер — это распорный анкер механического типа, состоящий из четырех частей: корпуса анкера с резьбой, распорного зажима, гайки и шайбы.Он предназначен для использования только в твердом бетоне. Эти анкеры обеспечивают наивысшие и наиболее стабильные значения удержания из всех анкеров механического типа.

    Установить анкер в бетон можно, следуя приведенным ниже инструкциям.

    1. Соберите подходящие инструменты

    • Для создания отверстия в бетоне необходимо использовать перфоратор
    • Используйте перфоратор в режиме перфорации и вращения. Это обеспечивает надлежащие размеры отверстия и упрощает сверление отверстия.
    • Отказ от перфоратора затруднит просверливание отверстия и может снизить удерживающую способность анкера после установки.

    2. Определить размеры

    • Определите минимальную длину клинового анкера для использования, прибавив толщину материала, который должен быть закреплен, к минимальному диаметру анкера, который должен быть установлен, с пространством для гайки и шайбы.
    • Эти анкеры могут быть установлены на глубине, превышающей минимальную глубину заделки.В большинстве случаев это обеспечит лучшую стоимость владения.
    • Используйте биту того же диаметра, что и устанавливаемый анкер.
    • Используйте стандартную коронную коронку с твердосплавными напайками ANSI и вставьте ее в перфоратор.
    • Используйте стандартные биты ANSI, чтобы обеспечить надлежащий допуск отверстия между диаметром отверстия и диаметром анкера.
    • Допуск отверстия имеет решающее значение для обеспечения минимальных значений удержания.

    3. Просверлить отверстие

    • Просверлите отверстие немного глубже (минимум 1/2 дюйма), чем предполагаемая глубина заделки.
    • Убедитесь, что минимальная глубина заделки соответствует диаметру анкера. Минимальная глубина заделки после установки анкера составляет:

    Минимальная глубина заделки по диаметру клинового анкера

    Диаметр анкера клинового

    Минимальная глубина установки

    1/4 ” 1-1 / 8 ”
    5/16 ” 1-1 / 4 ”
    3/8 дюйма 1-1 / 2 ”
    1/2 ” 2-1 / 4 ”
    5/8 ” 2-3 / 4 дюйма
    3/4 дюйма 3-1 / 4 ”
    7/8 ” 3-7 / 8 ”
    1 дюйм 4-1 / 2 ”
    1-1 / 4 ” 5-1 / 2 ”

    4.Проверить глубину

    • Убедитесь, что глубина отверстия правильная. Установите ограничитель глубины на перфоратор или наложите ленту на сверло на необходимой глубине.
    • Убедитесь, что при наложении ленты на сверло или установке ограничителя глубины сверло находится во втянутом положении. Втянутое положение — это когда бита находится в самом крайнем внутреннем положении в патроне.

    5. Очистите отверстие

    • Очистите отверстие от пыли и мусора, чтобы обеспечить надлежащие удерживающие параметры после установки анкера.Очистите отверстие металлической щеткой, пылесосом или сжатым воздухом.
    • Очистите отверстие металлической щеткой, а затем пропылесосьте отверстие. Повторите это несколько раз, и отверстие будет чистым и готовым к установке.

    6. Установите клин

    • В каждой коробке с анкерами есть гайки и шайбы нужного размера и нужного размера.
    • Возьмите одну шайбу и поместите ее на резьбовой конец корпуса анкера.
    • Затем возьмите одну гайку и навинтите ее по часовой стрелке на корпус анкера, пока верхняя часть гайки не будет на одном уровне с верхом корпуса анкера.Это защищает резьбу анкера во время установки.
    • Установите анкер через отверстие в приспособлении или установите прямо в бетон, а затем поместите приспособление на анкер.


    Сквозное приспособление
    — Если анкер будет устанавливаться, когда приспособление находится на месте, убедитесь, что отверстие в приспособлении немного больше указанного диаметра анкера (см. Таблицу ниже). Вставьте анкер обрезанным концом вперед через отверстие в приспособлении в бетон.Ударьте молотком по концу анкера с гайкой, пока шайба и гайка не будут плотно прилегать к поверхности бетона. Убедитесь, что анкер заделан по крайней мере на минимальную глубину заделки (см. Диаграмму выше).

    Диаметр анкера клинового

    Минимальное отверстие для крепления

    1/4 ” 5/16 ”
    5/16 ” 3/8 дюйма
    3/8 дюйма 7/16 ”
    1/2 ” 9/16 ”
    5/8 ” 3/4 дюйма
    3/4 дюйма 5/8 ”
    7/8 ” 1 дюйм
    1 дюйм 1-1 / 8
    1-1 / 4 ” 1-3 / 8 ”

    Непосредственно в бетон — Вставьте анкер прямо в предварительно просверленное отверстие в бетоне так, чтобы обрезанный конец входил вперед.Ударьте молотком по концу анкера с гайкой, пока анкер не войдет в бетон на требуемое расстояние, см. Таблицу минимального заделывания выше. Убедитесь, что минимум три-пять ниток резьбы находятся под поверхностью бетона, а над поверхностью достаточно резьбы, чтобы выдержать толщину скрепляемого материала и место для гайки и шайбы.

    Чтобы установить анкер в бетон, поверните гайку пальцами по часовой стрелке до упора. Затем с помощью гаечного ключа поверните гайку по часовой стрелке на три-пять полных оборотов или до тех пор, пока не будет достигнуто указанное значение крутящего момента для диаметра устанавливаемого анкера.Избыточное затягивание анкера может привести к его вращению в отверстии, и значения удержания будут нарушены.

    Момент установки анкера-клина

    Диаметр

    Крутящий момент, фут / фунт

    1/4 ” 4
    3/8 дюйма 25
    1/2 ” 55
    5/8 ” 90
    3/4 дюйма 110
    7/8 ” 250
    1 дюйм 300

    Hang Tough — Старый дом

    Прикрепить барабан для шланга или пару кронштейнов для полок к деревянной поверхности — довольно несложный проект.Попробуйте ту же работу с бетоном, кирпичом или камнем, и она быстро превратится в настоящую работу. Несмотря на то, что существуют специальные крепежные детали, предназначенные для этих работ, легко запутаться, что выбрать и как их установить, чтобы они никогда не сдвинулись с места.

    Здесь мы покажем вам инструменты и методы, необходимые для работы с кладкой. Мы перебираем крепежные детали, указывая, какие из них лучше всего подходят для тех работ, которые большинство из нас выполняет время от времени, например, прикрепление полок к бетонной стене или подвешивание решеток на кирпич.

    Кладочные анкеры отличаются друг от друга, но они похожи в одном отношении: вам нужно просверлить отверстие в основном материале. Часто глубина и диаметр отверстия имеют решающее значение для удерживающей способности анкера. Поэтому вы всегда должны внимательно следовать инструкциям производителя относительно глубины и диаметра отверстий.

    Если вам нужно просверлить всего несколько отверстий небольшого диаметра, подойдет электрическая дрель с проводом. Более новые аккумуляторные дрели на 14,4 В и более высокого напряжения подойдут для ограниченной

    .

    отверстий, но не пытайтесь выполнить эту работу с меньшими аккумуляторными моделями.Если вам нужно просверлить много отверстий или вы просверливаете отверстия диаметром 3/8 дюйма. или больше, используйте ударную дрель, также известную как перфоратор. Это сделает работу намного быстрее.

    В составе, твердости и плотности каменных материалов так много переменных, что сложно дать практические рекомендации по сверлению, говорит Уолтер Неппер, президент DrilTec Inc., производителя долот в Риджеланде, штат Миссисипи. Это требует правильного сочетания давления и скорости сверления, а метод проб и ошибок, вероятно, является лучшим подходом.Просверлив несколько отверстий, вы должны почувствовать, что работает лучше всего.

    Хотя список якорей, представленных здесь, ни в коем случае не является исчерпывающим, он включает те, которые понадобятся большинству из вас. Не вошли в список дорогая эпоксидная смола

    .
    Системы

    , монолитные анкеры (которые используются в новом бетонном строительстве) и

    Застежки с пороховым приводом

    (приводимые в действие холостыми патронами калибра .22 или .25). Застежки с порошковым приводом бывают быстрыми и универсальными, их можно купить в большинстве домашних центров или хозяйственных магазинов.Однако, если вы собираетесь использовать застежки с порошковым приводом, обязательно пройдите обучение. При неправильном использовании инструмента существует серьезный риск получения травмы.

    Пластиковые и свинцовые анкеры

    Прикрепить барабан для шланга или пару кронштейнов для полок к деревянной поверхности — довольно несложный проект. Попробуйте ту же работу с бетоном, кирпичом или камнем, и она быстро превратится в настоящую работу. Несмотря на то, что существуют специальные крепежные детали, предназначенные для этих работ, легко запутаться, что выбрать и как их установить, чтобы они никогда не сдвинулись с места.

    Здесь мы покажем вам инструменты и методы, необходимые для работы с кладкой. Мы перебираем крепежные детали, указывая, какие из них лучше всего подходят для тех работ, которые большинство из нас выполняет время от времени, например, прикрепление полок к бетонной стене или подвешивание решеток на кирпич.

    Кладочные анкеры отличаются друг от друга, но они похожи в одном отношении: вам нужно просверлить отверстие в основном материале. Часто глубина и диаметр отверстия имеют решающее значение для удерживающей способности анкера.Поэтому вы всегда должны внимательно следовать инструкциям производителя относительно глубины и диаметра отверстий.

    Если вам нужно просверлить всего несколько отверстий небольшого диаметра, подойдет электрическая дрель с проводом. Более новые аккумуляторные дрели на 14,4 В и более высокого напряжения подойдут для ограниченной

    .

    отверстий, но не пытайтесь выполнить эту работу с меньшими аккумуляторными моделями. Если вам нужно просверлить много отверстий или вы просверливаете отверстия диаметром 3/8 дюйма. или больше, используйте ударную дрель, также известную как перфоратор.Это сделает работу намного быстрее.

    В составе, твердости и плотности каменных материалов так много переменных, что сложно дать практические рекомендации по сверлению, говорит Уолтер Неппер, президент DrilTec Inc., производителя долот в Риджеланде, штат Миссисипи. Это требует правильного сочетания давления и скорости сверления, а метод проб и ошибок, вероятно, является лучшим подходом. Просверлив несколько отверстий, вы должны почувствовать, что работает лучше всего.

    Хотя список якорей, представленных здесь, ни в коем случае не является исчерпывающим, он включает те, которые понадобятся большинству из вас.Не вошли в список дорогая эпоксидная смола

    .
    Системы

    , монолитные анкеры (которые используются в новом бетонном строительстве) и

    Застежки с пороховым приводом

    (приводимые в действие холостыми патронами калибра .22 или .25). Застежки с порошковым приводом бывают быстрыми и универсальными, их можно купить в большинстве домашних центров или хозяйственных магазинов. Однако, если вы собираетесь использовать застежки с порошковым приводом, обязательно пройдите обучение. При неправильном использовании инструмента существует серьезный риск получения травмы.

    Переключить

    Стопорный болт предназначен для использования с пустотелыми кладочными материалами, такими как бетонные блоки.Для использования просверлите отверстие небольшого размера и протолкните подпружиненный переключатель. Как только крылья выйдут из ямы, они открываются. По мере затягивания винта крылья подтягиваются к задней стороне блока. Переключатели хороши для легких нагрузок, хотя большие размеры могут выдерживать средние нагрузки. Винтовая часть переключателя может быть удалена, но сам переключатель не может быть извлечен.

    Защитные экраны

    Относительно недорогие и широко доступные, эти свинцовые анкеры или анкеры из сплава с внутренней резьбой предназначены для работы с шурупами со шпонкой в ​​бетоне и различных других кирпичных материалах.Длинные отрезки используются в более мягких материалах основы; Укороченные версии можно использовать для более твердых материалов, чтобы сократить время сверления. Защитные экраны прочнее пластиковых анкеров, но не так прочны, как распорные анкеры, такие как клин, втулка или вставной анкер. Защитный экран должен плотно входить в свое пилотное отверстие, которое больше диаметра крепежа, который вы собираетесь использовать. Например, анкер для 3/8 дюйма. стопорный винт подходит для диаметра 5/8 дюйма. отверстие. Отверстие должно быть достаточно глубоким, чтобы стопорный винт не выходил за нижнюю границу.

    Винты по бетону

    Представленные как Tapcons в 1970-х годах и теперь доступные под различными торговыми наименованиями, эти винты популярны среди подрядчиков, поскольку они универсальны и просты в установке. Бетонные шурупы забиваются в отверстия немного меньшего размера, обеспечивая плотную посадку с трением. Они хорошо работают в бетоне, блоке и кирпиче. Доступны винты диаметром 1/4 и 3/16 дюйма с шестигранной головкой и головкой Phillips; они также бывают из нержавеющей стали и углеродистой стали с покрытием, так что вы можете использовать их снаружи.Съемные саморезы по бетону выдерживают более тяжелые рабочие нагрузки, чем многие пластиковые и свинцовые анкеры. Для них требуются биты особого размера, которые обычно продаются вместе с застежками.

    Забивные анкеры

    Вставки имеют внутреннюю резьбу для крепления машинного болта и прилегают заподлицо с поверхностью. Они предназначены для бетона, хотя могут использоваться и для некоторых более толстых каменных материалов. Они требуют использования специального установочного инструмента, который расширяет анкер в отверстии.Даже относительно короткие вставные анкеры обладают высоким сопротивлением выдергиванию и сдвигу, но лучше всего подходят для плотных базовых материалов. Как и защитный экран, забивной анкер должен плотно входить в отверстие, которое немного больше, чем машинный болт, для которого он предназначен. Глубина отверстия имеет решающее значение.

    Забивной анкер

    Несмотря на то, что существует множество разновидностей анкеров с молотковым приводом, они делятся на две основные группы. Один тип состоит из шурупа или гвоздя, которые расширяют металлическую или пластиковую втулку при вбивании на место.Другой — цельный якорь, который выглядит как кривой гвоздь. Изгиб вала прижимается к стенкам отверстия, когда якорь забивается молотком. Вы можете использовать эти анкеры в бетоне, блоке, кирпиче или камне. Многие из них предназначены для легких нагрузок. Некоторые типы обладают таким же сопротивлением выдергиванию, как бетонные шурупы того же размера, но после установки они не выходят. Анкеры с ударным забиванием вставляются в отверстия того же номинального размера: 1/4 дюйма. анкер получает диаметр 1/4 дюйма. отверстие.

    Анкеры клиновые и гильзовые

    Несмотря на то, что существует множество разновидностей анкеров с молотковым приводом, они делятся на две основные группы. Один тип состоит из шурупа или гвоздя, которые расширяют металлическую или пластиковую втулку при вбивании на место. Другой — цельный якорь, который выглядит как кривой гвоздь. Изгиб вала прижимается к стенкам отверстия, когда якорь забивается молотком. Вы можете использовать эти анкеры в бетоне, блоке, кирпиче или камне.Многие из них предназначены для легких нагрузок. Некоторые типы обладают таким же сопротивлением выдергиванию, как бетонные шурупы того же размера, но после установки они не выходят. Анкеры с ударным забиванием вставляются в отверстия того же номинального размера: 1/4 дюйма. анкер получает диаметр 1/4 дюйма. отверстие.

    Специальные инструменты для твердых пятен

    Для сверления кирпичной кладки вам потребуются сверла с твердосплавными напайками, предназначенные для работы. Наименее дорогие стоят менее 3 долларов и подойдут, если вы время от времени просверливаете только несколько небольших отверстий.Если вам нужно просверлить больше отверстий, стоит поискать биты промышленного качества. Они подвергаются механической обработке, а не скручиваются, и в них используются стали и карбид более высоких сортов, что продлевает срок службы долота. Хотя они стоят всего примерно на 1 доллар больше, чем недорогие модели, они прослужат намного дольше. Теперь они доступны в некоторых домашних центрах (в Home Depot есть такая линия) и хозяйственных магазинах. Если вы их не найдете, обратитесь в службу промышленного снабжения, которую вы найдете на желтых страницах.

    Для больших работ отойдите от роторной дрели и используйте ударную дрель, которую иногда называют перфоратором (их обычно можно найти в пунктах проката инструментов).Эти инструменты сочетают в себе вращательное движение с высокочастотным ударным действием. Поскольку они сочетают в себе вращение и вибрацию, ударные дрели работают быстрее и эффективнее в бетоне. И обычно эти инструменты могут использоваться как в молотковом, так и в стандартном ротационном режиме. Биты для ударных сверл имеют небольшую обратную фаску на твердосплавном наконечнике, называемую отрицательным углом, которая помогает предотвратить скалывание. Многие насадки предназначены для ударных дрелей

    .

    также может использоваться в перфораторах.

    Для действительно тяжелых вещей существуют перфораторы, промышленные инструменты, которые вращаются медленнее, чем перфораторы или ударные дрели, и бьют по концу хвостовика с большей силой.Для этих инструментов требуются специальные биты. При сверлении необычно твердого или абразивного материала, такого как красный кирпич и некоторые виды камня, попросите сверла с твердосплавными наконечниками.

    Как использовать анкеры для гипсокартона

    Если вам нужно что-то повесить у себя дома. Всегда лучше просверлить деревянные шпильки. Однако, если деревянная шпилька недоступна, вы можете просверлить ее прямо в гипсокартоне. Гипсокартон обеспечивает прочную универсальную поверхность, на которую можно ввинтить шуруп.С помощью правильных анкеров для гипсокартона он может выдерживать удивительно большой вес.

    Существует много типов анкеров для гипсокартона, но все они имеют схожие черты. Они расширяются за гипсокартоном, обеспечивая якорь, на котором можно повесить тяжелый предмет. В этом проекте для начинающих, который займет у вас всего около пяти минут, мы расскажем, как установить анкеры для гипсокартона, чтобы вы могли повесить все, что захотите, от полок до телевизора с плоским экраном, с уверенностью, что он будет безопасно оставаться на месте.

    Вот что вам понадобится:

    ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

    • Сверла и сверла
    • Набор анкеров для гипсокартона (рассчитанных на вес всего, что вы будете вешать)

    При выполнении этой домашней работы убедитесь, что у вас есть надлежащие средства защиты.

    ШАГ ОДИН

    Выбрать якоря. Первое, что вам нужно сделать, это выбрать правильные якоря для работы. Приобретая анкеры для гипсокартона, внимательно ознакомьтесь с упаковкой, чтобы убедиться, что их номинальный вес выдержит вес предмета, который вы будете вешать.

    ВТОРОЙ ШАГ

    Предварительное сверление. Мы рекомендуем всегда предварительно просверливать отверстия перед установкой анкеров. Это гарантирует, что анкер легко войдет в гипсокартон. При предварительном сверлении обязательно просверлите отверстие немного меньшим, чем ваш анкер. Если ваш анкер самосверлящий, вы можете пропустить этот шаг.

    ШАГ ТРЕТИЙ

    Установить анкер.

    ШАГ ЧЕТВЕРТЫЙ

    Завернуть винт. Просверлите винт в анкер.При этом анкер расширится за стеной.

    ШАГ ПЯТЬ

    Подвесить предмет. Осторожно повесьте предмет на стену в соответствии с инструкциями. Отойдите и полюбуйтесь хорошо выполненной работой.

    Ищете отличные инструменты, которые помогут выполнить свой проект? Магазин Stanley , Black & Decker и DeWALT для всего, что вам нужно!

    Amazon.com: WETNFIX (20 дисков) — быстрое крепление анкеров к стене! Идеально подходит для подвесных настенных светильников, таких как карнизы для штор, держатели для рулонов туалетной бумаги.Идеально для гипсокартона и кирпичной кладки .: Дом и кухня

    Я пообещал себе, что не буду суетиться по каждой мелочи при переезде в мой «новый» кондоминиум, но штанги для полотенец нужно было убрать, и я предполагал, что заменить их будет легко. Я предпочитаю использовать поручни из нержавеющей стали, потому что полотенца свисают над ними, не касаясь себя, поэтому они сохнут намного быстрее.

    первая замена прошла гладко, но вторая стена ванной была немного рыхлой, как будто там слишком часто висели мокрые полотенца.цинковый анкер для гипсокартона расшатался, и отверстие быстро стало слишком большим, чтобы его удержать.

    Замена анкера чем-то более прочным, например, болтом молли, была планом А, потому что я знаю, что новое оборудование будет недорогим. но предыдущие обитатели злоупотребляли другими стенами. в частности, похоже, что они установили систему полок в шкафу без анкеров. Вот почему я купил эти диски, то есть проблема с моей штангой для полотенца также дала мне возможность узнать, может ли этот продукт помочь мне в другом месте.

    отрицательные отзывы заставили меня понервничать, поэтому я не пробовал использовать один из этих дисков, пока не набрался смелости? Я знал, что это тот продукт, который люди будут любить / ненавидеть в зависимости от того, работает ли он для них.середины нет … это сработало для меня, и мне особенно приятно, что мое использование было неубедительным.

    Эти диски оставляют белый порошок при высыхании и грязный при намокании. Я подумал, что мне может понадобиться использовать два диска, прежде чем я начну. потом я подумал, что смочил диск слишком большим количеством воды. потом мне показалось, что я слишком глубоко запихнул его в стену …

    другими словами, я был настроен скептически. поэтому я позволил своему неприятному пластырю высохнуть на ночь, прежде чем тестировать его, и был слишком нервным, чтобы радоваться, когда обнаружил, что диск работает так, как рекламируется.мой якорь снова якорь, и мои полотенца высохнут быстрее (так что мне не нужно их так часто стирать). Я не знаю, почему я не могу купить что-то подобное в большом магазине, но покупать на Amazon проще 🙂

    Когда это работает, нет ничего проще. это кажется довольно снисходительным, поэтому, если вы не против платить больше за удобство, положите это в корзину, заплатите за него, используйте его (осторожно) и надейтесь на лучшее!

    .

    Related Posts

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
