Как измерить напряжение в розетке мультиметром — RozetkaOnline.COM

Одна из основных причин выхода из строя электроприборов дома – это проблемы с напряжением сети.

Оно может быть слишком низким, недостаточным для работы оборудования, либо наоборот слишком высоким, из-за чего бытовая техника сгорает. Нередко бывает, что напряжение то растёт, то падает, скачкообразно, что еще более губительно для любого электрического оборудования.

Именно поэтому, измерение напряжения в розетке в быту – это основной, главный этап диагностики электросети, если замечена её нестабильная работа.

Главным инструментом для измерения напряжения является мультиметр или тестер. Ведь для понимания причин проблемы, важно знать точные характеристики электрического тока, никакая индикаторная отвертка или контрольная лампочка вам такой информации не даст.

Абсолютно любой мультиметр имеет функцию измерения напряжения с диапазонами, которые позволят определить стандартные бытовые 220В и 380В. Это его базовая, одна из самых важных функций. В ящике с инструментами абсолютно каждого домашнего мастера мультиметр должен быть обязательно. Тем более, что сейчас довольно просто купить качественные и недорогие модели, практически в любом уголке России.

Сама диагностика розетки, довольно проста, ниже она подробно описана.

Пошаговая инструкция: как измерить напряжение мультиметром самому

1. Подключаем измерительные щупы к мультиметру и выставляем режим определения напряжения переменного тока

В первую очередь необходимо правильно подключить щупы к мультиметру:

— Штекер красного щупа устанавливается в разъем «VΩmA»;

— Черный щуп подключается к разъему «COM»;

Затем выбирается режим работы и диапазон измерения:

В бытовых розетках наших домов и квартир протекает переменный электрический ток, стандартная его величина 220 – 230 Вольт.

Соответственно, колесо выбора режима работы необходимо перевести на:

— измерение напряжения переменного тока «AC —Alternating Current», которое маркируется как «~V»

— рабочий диапазон больший чем 230 Вольт, в нашем случае 500В

Теперь, когда подготовительные работы завершены, можно приступать непосредственно к замерам.

2. Измеряем величину напряжения в розетке

Держа щупы за изолированные, пластиковые ручки, не касаясь токопроводящих стержней-наконечников, помещаем их в гнезда розетки. Один щуп в левое, а другой в правое гнездо, как показано на изображении ниже. Порядок установки не важен, главное правило – наконечники щупов должны коснуться токопроводящих контактов розетки в гнездах.

Измерение проводится без отключения электрического тока. Для чистоты эксперимента, лучше всего тестировать в условиях, приближенных к тем, когда проявляются странности в работе электрооборудования.

3. Результаты измерения напряжения в розетке

Как только щупы коснуться контактов розетки, на экране мультиметра сразу же покажется результат измерения напряжения, количество вольт.

Если вы всё правильно сделали, на дисплее отразится три возможных вида результатов измерения:

1. Нормальное напряжение

2. Слишком низкое, высокое или меняющееся

3. Отсутствие какого-либо сигнала

Давайте коротко рассмотрим каждый из этих пунктов. Какие должны быть показатели, что может их вызывать и главное, что дальше делать в той или иной ситуации:

1. Нормальное напряжение в розетке

По современным нормам, стандартное напряжение в сети 220 – 230В. Я не зря указываю такой диапазон, а не какую-то определенную, точную величину.

Всё дело в том, что долгое время стандарт напряжения бытовой электрической сети у нас в стране был 220 Вольт, именно под него выпускалось оборудование, прокладывались сети. Позже, стандартным стало напряжение 230 Вольт и во всех современных домах его величина в розетках скорее всего будет именно таким.

Для удобства, дальше, я буду указывать именно 230В, как основной показатель напряжения в электрической сети, но вы должны знать, что 220В также не является свидетельством неисправности.

Более того, современные стандарты допускают отклонения он номинальной величины напряжения на 10% в каждую сторону. Соответственно, при измерении напряжения в розетке мультиметром, нормальным результатом будет являться любой в диапазоне от 207 до 253 Вольт.

Но я бы на вашем месте дополнительно проинспектировал все элементы электроустановки и сделал заявку в обслуживающую дом организацию, чтобы проверить, почему величина напряжения в розетках отличается от 220-230В.

2. Аварийная величина напряжения в бытовой сети

Как я уже сказал ранее, всё напряжение, что попадает в диапазон от 207 до 253 Вольт, условно считается нормальным. Соответственно, любой показатель за его пределами – это сигнал об аварийной ситуации в электросети. Опять же я говорю УСЛОВНО нормальным потому, что всё же любая величина напряжения, которая отличается от 220 или 230В, не мой взгляд уже не нормальная, где то есть потери, либо наоборот причины перенапряжения.

Причин, приводящих к слишком низкому или наоборот, чрезмерно высокому напряжению в сети довольно много. В условиях квартиры, обычно к этому приводят проблемы с контактами, особенно в местах соединения проводников, а также нередко ошибки при проектировании электросети, в частности неправильный выбор сечения проводов.

Но чаще всего, проблема с напряжением в розетках лежит вне ваших квартир и домов, она связана:

— с ветхостью наружных электросетей и оборудования;

— с неправильно подобранными характеристиками распределяющего или генерирующего электрооборудования, например, трансформатора;

— с перегрузкой электросети, при активном потреблении электроэнергии сразу многими потребителями;

В первую очередь, выявив проблемы с напряжением в вашей сети, необходимо:

— Узнать, проявляются ли они во всех помещениях или четко локализован;

— Принять меры к защите электрооборудования дома, отключив его от питающей сети;

— Приступить к диагностике;

И в первую очередь, по описанном в этой статье методике, замерьте напряжение на вводном автомате в квартиру.

Если в квартиру поступает стандартное напряжение, находящееся в условно нормальном диапазоне от 207 до 253В, то проверяйте внутреннюю электросеть:

Если вы своими силами не способны провести комплексную диагностику вашей электроустановки – обязательно обратитесь к профессионалу, например, вызовете электрика. В одной из предыдущих статей я достаточно подробно описал все возможные способы вызова специалиста, их описания и недостатки. И это не реклама конкретной компании или специалиста, а простое перечисление доступных вам вариантов.

Если же проблемы с напряжением подтвердились и на вводном кабеле в квартиру или дом, то необходимо обратится в вашу электроснабжающую, обслуживающую или управляющую компанию, для выяснения причин проблем.

До завершения проверки, выявления и устранения причин неисправности, не пользуйтесь электрооборудованием дома, либо подключайте его через стабилизатор. А что такое стабилизатор напряжения, зачем он нужен и когда используется простым и понятным языком я уже описал ЗДЕСЬ, на примере релейной и электромеханической модели.

Зная расторопность при выполнении заявок потребителей специалистами обслуживающих компаний, я рекомендую, в случае с внешними проблемами с напряжением, сразу купить стабилизатор. Тем более есть вполне недорогие, доступные модели, которые позволят вам, не теряя в комфорте, дождаться восстановления параметров сети, защитив ваше электрооборудование и в будущем.

3. Отсутствие напряжения в розетке

Если же мультиметр при измерении показал, что напряжение в розетке отсутствует, необходимо тщательно проверить всю электрическую цепь до неё. Особенно работу защитной автоматики.

Лучшим способом, найти причину неисправности и отсутствия напряжения в розетке – прозвонить её мультиметром. О том, как это сделать самому, в домашних условиях, используя возможности мультиметра – я подробно описал, в соответствующем цикле статей, доступных по ссылке.

Как видите, мультиметр незаменимый помощник любому домашнему мастеру. При этом не обязательно обладать какой-то особой квалификацией или большим опытом, чтобы эффективно работать с этим многофункциональным измерительным прибором.

Если же вы хотите замерить мультиметром еще какие-то параметры электрических приборов, оборудования, проводки и их компонентов, но не знаете, как это сделать – пишите об этом в комментариях к статье. На основе ваших запросов, мы подготовим и выпустим новую, наглядную инструкцию, со всеми необходимыми описаниями, схемами, рекомендациями, необходимыми для решения ВАШЕЙ задачи.

А для того, чтобы оперативно узнавать анонсы о выходе новых материалов, подписывайтесь на нашу группу вконтакте. Получайте первым информацию в ленту о выходе статей, без рекламы и флуда.

Как проверить напряжение в сети

Для чего надо знать величину напряжения

Известно, что в сети централизованного электроснабжения должно быть напряжение в пределах от 198 до 242 Вольт при среднем значении 220 Вольт. Это напряжение обеспечивается отдельной обмоткой трёхфазного трансформатора, к которой подключено несколько потребителей. Так организовано электроснабжение и в многоквартирных домах, и в частном секторе. Квартиры и дома распределены на группы. Каждая группа подключается к одной фазе – обмотке трансформатора.

Но мощность этого трансформатора ограничена. Поэтому возможны такие случаи, когда подключенная суммарная нагрузка, слишком велика и напряжение в сети опускается ниже 198 Вольт. Такая ситуация обычна для частного сектора и дач. Например, в засушливую погоду на многих участках включаются насосы для полива, в холодную погоду включаются электрообогреватели, а у кого-то электрическая печь-каменка киловатт на десять круглый год периодически понижает напряжение в сети.

С правильными значениями напряжения связана эффективная работа многих бытовых электрических приборов, особенно мощных. Таковыми являются:

электрические скважинные насосы со стабилизаторами водяного давления;
большие холодильники;
стиральные машины;
нагревательные приборы;
пылесосы.

Индикация и измерение

Хорошим визуальным индикатором напряжения является лампочка накаливания. Изменение яркости её света хорошо заметно, особенно при повторяющихся провалах напряжения сети. Современные цокольные люминесцентные и светодиодные лампы содержат инвертор, который стабилизирует напряжение на лампе. Поэтому свет этих ламп не может служить индикатором напряжения. И если свет лампочки накаливания заметно потускнел, а надо использовать какой-либо из перечисленных бытовых электроприборов самое время измерить напряжение в розетке.

Для этого используются либо стрелочные, либо цифровые приборы – мультиметры. Морально устаревшие стрелочные мультиметры называют также «тестерами». При измерении важно правильно настроить мультиметр, выбрав в нём соответствующий 220 Вольтам диапазон переменного напряжения. Обычно такой диапазон более 220 Вольт – 300 В или 600 В.

Кроме этого измерительные щупы с проводами должны иметь неповреждённую изоляцию. При касании клемм розетки необходимо исключить натяжение измерительных проводов и возможность выскакивания соединительного провода из клеммы измерительного прибора. Поэтому если длина измерительных проводов позволяет лучше всего прямо около розетки поставить табурет или стул и расположить на нём измерительный прибор.

Если прибор покажет заниженное напряжение в сети стирку, глажку и уборку пылесосом лучше отложить. Дополнительное подключение мощной нагрузки понизит его ещё больше.

При частых понижениях напряжения лучше всего установить стабилизатор напряжения. Больше всего в нём нуждаются электрические скважинные насосы со стабилизаторами водяного давления и холодильники. Установив стабилизатор напряжения, в котором есть встроенный вольтметр, больше не потребуется измерять напряжение в сети.

Если при выполнении монтажных работ потребуется контроль напряжения можно воспользоваться индикаторной отверткой, которая светится от прикосновения к фазной клемме розетки или к такому же проводу. Однако существуют и более совершенные модели отвёрток со встроенным цифровым вольтметром. Это удобно, существенно дороже обычного индикатора, но не отменяет мультиметр, поскольку во многих случаях нужна пара измерительных щупов с проводами и различными диапазонами при показаниях на большом табло.

Наличие индикатора и измерителя напряжения в домашнем хозяйстве весьма желательно. Они позволяют контролировать напряжение сети и вместе с этим помогают выявить необходимость таких изменений в электрооборудовании, без которых возможны существенные финансовые потери из-за его порчи.

как проверить сеть тестером-мультиметром, техника безопасности

Если необходимо узнать, есть ли ток в розетке, можно воспользоваться пробником, представляющим собой обычную отвертку, либо специальным прибором — мультиметром. По-другому он называется тестером. Оба варианта хороши, но пробник покажет только есть ток или нет. Для проверки наличия тока и напряжения в розетке нужно использовать специально предназначенный для этого мультиметр.

Разновидности электроизмерительных приборов

К электроизмерительным приборам относятся устройства, служащие для измерения различных характеристик тока. Это не только его напряжение, но также сопротивление и сила. Для каждой величины существует свой прибор.

Есть и универсальная техника — мультиметр, с помощью которой можно определять различные параметры электротока.

По типу исполнения эти устройства подразделяются на две разновидности:

Электронные. Отображают результат проведенных измерений на специальном дисплее.
Аналоговые. В них используется стрелка.

Также электроизмерительные приборы различаются по своей чувствительности и погрешности. Устройства, имеющие наибольшую чувствительность, но при этом отображающие результаты измерений с наименьшей погрешностью, причисляются к категории профессиональных.

Способы измерения напряжения

Если необходимо не только замерить напряжение мультиметром в розетке, но и проверить, есть ли ток, следует использовать профессиональный прибор. Определить наличие тока и напряжения посредством мультиметра может даже тот, кто не имеет никакого отношения к электрике.

Чтобы измерить напряжение в розетке мультиметром, необходимо лишь включить устройство, а затем настроить его:

Для электрической сети, применяемой в быту, переключатель должен быть установлен на отметку 750 В.
Сразу после этого на экране можно будет увидеть три нуля. Это означает, что прибор включен и готов к использованию.
Теперь можно брать черный и красный щупы и вставлять их в отверстия в розетке.
После того как оба щупа будут вставлены в розетку, на экране мультиметра отобразится число.

Конечно, практически любой человек, живущий в России, знает каким должно быть напряжение в электросети — 220 В. Однако мультиметр опровергнет это утверждение, показав иную цифру. В частности, на экране прибора может отобразиться число «218», «216», «223».

Дело в том, что 220 В — это среднее значение переменного тока в электросети. Согласно же ГОСТу, у него могут быть отклонения на несколько вольт. Максимально допустимый показатель отклонений — 10%, поэтому, даже если напряжение в розетке после измерения окажется на пару единиц меньше 200 В, не нужно переживать по этому поводу. Единственное, о чем важно позаботиться перед тем, как мультиметром проверить напряжение в сети 220 В — что оба щупа хорошо изолированы.

Если изоляция имеет какие-либо повреждения, то такой мультиметр непригоден к использованию. В этом случае велика вероятность получить удар током. Также нужно не торопиться, выбирая режим работы мультиметра. Если случайно установить прибор на замер другой характеристики тока, он может прийти в негодность.

Техника безопасности

Чтобы проверить розетку мультиметром, важно соблюдать технику безопасности, даже несмотря на то, что такой прибор относится к безопасным, так как источником питания зачастую являются обычные батарейки. Сам мультиметр имеет внутри себя защиту от перегрузок, которые могут возникать во время работы. Но все же если не соблюдать правила, он может быстро выйти из строя.

Работая с устройством, важно соблюдать следующие рекомендации:

Если не известно предварительное напряжение, переключатель необходимо устанавливать в максимальный диапазон.
Чтобы избежать повреждения цепи, находящейся внутри устройства, не стоит подавать ток, напряжение которого превышает 750 В.
Запрещено прикасаться к элементам электросети голыми руками. Перед работой необходимо надевать специальные перчатки.
Перед измерением внутреннего сопротивления цепи необходимо выключить питание и удостовериться в том, что конденсаторы полностью разряжены.
Если необходимо заменить батарейку, то прежде следует отключить прибор и отсоединить щупы. Аналогично происходит замена предохранителя.
Перед тем как начать работу с прибором, нужно убедиться, что крышка корпуса плотно закрыта.

Условные обозначения

Для маркировки положения переключателя используются специальные символы:

Если переключатель находится в положении «OFF», значит, прибор выключен.
Если нужно измерить значение напряжение в сети постоянного тока, необходимо переключить устройство в режим «DCV».
Перед проверкой транзисторов прибор должен быть переключен в режим «hFE».
Для измерения сопротивления тока используется символ, похожий на подкову.
Перед прозвоном переключатель должен быть установлен так, чтобы он указывал на символ в виде кружка, от которого как бы исходят три волны.
DCA — это измерение постоянного тока.
ACV — измерение переменного тока.

Такие электроизмерительные приборы, как мультиметры, хороши тем, что с их помощью можно определять не только напряжение, но и другие характеристики тока. Также они используются для «прозванивания» цепей, для проверки полупроводниковых приборов, для определения емкости конденсатора.

Чтобы измерить тот или иной параметр, достаточно лишь перевести мультиметр в соответствующий режим, а затем приложить щупы к нужному участку цепи. На аналоговых приборах, как правило, имеются три шкалы, каждая из которых соответствует определенному параметру. Электронные устройства просто выводят на экран результат измерений, поэтому с ними работать проще.

Померить напряжение мультиметром совсем несложно, ведь сам этот прибор очень прост в эксплуатации. Но если все же возникают какие-то проблемы, следует заглянуть в инструкцию по применению, где процесс измерения описан подробно.

Как прозвонить розетку мультиметром — RozetkaOnline.COM

В бытовых условиях наиболее эффективный способ выявления причин неисправности электрических розеток – диагностика с помощью мультиметра или тестера. Замерив параметры и прозвонив электрические цепи, можно с высокой точностью выявить поврежденный участок для его оперативного ремонта и восстановления.

Термин ПРОЗВОНИТЬ – означает проверить электрическую цепь на разрыв. Произошёл он из-за звукового сигнала, который издаёт мультиметр в случае, если при тестировании линия не прерывается.

Довольно подробно о том, как прозванивать, что при этом происходит и многом другом – я уже писал, настоятельно советую прочитать. Много времени это не займет, но будет чрезвычайно полезно при диагностике неисправности электросети.

Как вы понимаете, прозвонив электророзетку, вы сможете определить лишь целостность цепей и линий. Это еще не гарантия полноценной работоспособности электроустановочного оборудования, но очень важный этап в диагностике. С учетом того, что физические повреждения составляют большую часть всех поломок и неисправностей, прозвонка наиболее эффективна.

Ниже, я опишу наиболее оптимальный алгоритм тестирования розеток, следуя которому вы наверняка сможете оперативно обнаружить причины их поломки.

Определение неисправности розетки с помощью мультиметра – замеры параметров и прозвонка питающих линий

В первую очередь я советую провести комплекс несложных замеров – наличия напряжения, фазы, нуля или заземления. Это сильно упростит процесс диагностики.

Если же по какой-то причине не имеете возможности или не хотите этого делать – сразу переходите к следующему пункту – прозвонке.

Замеры параметров электросети в розетке

Замеры напряжения

В первую очередь мультиметром определяется наличие напряжение и его величина. По ссылке вам доступна подброная пошаговая инструкция, как измерить напряжение в розетке самому.

— Если мультиметр показывает около 230 Вольт, значит электророзетка исправна. Стоит проверить электрооборудование, которое вы к ней подключали, возможно оно не работает и механизм здесь не при чем. Также нередко контакты разъема могут плохо прилегать к штырям электрической вилки, из-за деформации, окисления или загрязнения.

Здесь достаточно почистить контакты и поджать их. Чтобы всё снова правильно функционировало.

— Если же напряжения нет – переходим к следующему этапу

Определение фазы, нуля и заземления в розетке

Довольно подробно о том, как определить где фаза, ноль и заземление я уже писал. Останавливаться на этом подробно в этой статье я не стану, перейдите по ссылке и проведите комплекс несложных действий, описанных там, прежде чем продолжать диагностику.

Здесь основных варианта, почему может не работать, обычно три:

1. Нет фазы

2. Нет защитного нуля

3. Нет фазы и нуля

Отсутствие защитного нуля – заземления, напрямую на работоспособность не виляет – это лишь элемент безопасности. Но так как оно очень важно, я всегда советую его также проверять. Отсутствие заземления можно заметить лишь по косвенным признакам, вы долгое время не знать, что его нет. Но вы должны помнить, что именно оно может однажды спасти жизнь Вам и вашим близким.

Если в ходе диагностики, вы точно определили какая из линий неисправна, вам будет значительно проще не следующем этапе.

Теперь, имея достаточный объем информации о неисправности розетки – можно приступать к прозваниваю проводки. Обычно, на этом этапе вы уже точно знаете, что, например, отсутствует Фаза и вам необходимо локализовать место повреждение электроцепи. Но, как я уже писал ранее, диагностику можно начинать сразу с прозвонки, просто этот метод менее эффективный и, соответственно, более долгий.

Внимание!!! Прозвонка мультиметром или тестером не требует наличия электрического тока в сети для проведения замеров. Обязательно отключите защитную автоматику, обесточьте контролируемую линию до начала диагностических работ и убедитесь, что напряжения в розетке нет.

Выключайте на тестере режим прозвонки или определения сопротивления (что в принципе одно и то же) и действуем по следующему плану:

Как определить КЗ в розетке

В первую очередь, прозваниваем на наличие короткого замыкания между фазой и нулём.

Для этого действуйте по следующей пошаговой инструкции:

1. Отключается подача электрического тока в месте проверки

2. Выбирается режим Позвонки на мультиметре

3. Красный щуп помещается в левое гнездо розетки, а черный в правое. Можно и наоборот, принципиальной разницы для чистоты эксперимента здесь нет

Дальше возможны два результата:

Вы услышите звуковой сигнал мультиметра и на дисплее значение близкое к «0», любое отличное от единицы. Это означает, что розетка неисправна! Контакты механизма или электропроводка, которая к ним подходит, в каком-то месте замкнуты.

Чаще всего, в таком случае, у вас наверняка сработал и не включался защитный автомат на эту группу, сигнализирующий о коротком замыкании (ссылка на статью). В этом случае необходимо искать место, в котором замыкается нулевой и фазный проводники.

Если же Звукового сигнала не последует, а на экране высвечивается неизменно «1». Это хороший знак, значит параллельные линии проводки не пересекаются и скорее всего, где-то произошёл обрыв одной из них. Переходите к следующему этапу.

Как прозвонить электрическую линию от розетки до электрощита

Далее, проверяется отдельно каждая линия от электророзетки до электрощита. В случае, если вы уже определили, что, например, у вас нет только фазного проводника – проверяете его. Если же вы не делали этого, прозваниваете все цепи.

Обычно, я прозваниваю целиком электрическую цепь от места, где точно известно, что все показатели в норме. Обычно это электрощит квартиры или дома, поэтому здесь в качестве примера используем именно эту схему.

Зачастую, проверяемый механизм находится не рядом с электрическим щитом, чаще в другом помещении, а может и на другом этаже дома. Провода от мультиметра до щупов значительно короче, поэтому для эффективного теста необходимо сделать удлинитель.

Для этого можно использовать бухту любого провода или кабеля, достаточно одной жилы. С одной стороны, он соединяется с токопроводящей частью щупа мультиметра, например, красного, а с другой стороны устанавливается зажим, например, так называемый «крокодил» или аналогиный щуп.

Далее, начинаем прозванивать каждый контакт механизма розетки отдельно:

Фазный – до выходной клеммы автомата, УЗО или дифавтомата

Нулевой – до нулевой шины в электрощите, клеммы узо или дифавтомата

Заземление – до шины заземления в электрощите

Ниже, показана подробная пошаговая последовательность действий при тестировании розетки мультиметром, на примере определения целостности подходящего к ней фазного проводника:

Если прозвонка показала, что фазный проводник поврежден и электрический сигнал не доходит до соответствующего разъема розетки – переходим к следующей части поиска неисправности – локализации места обрыва.

В таком случае, прозванивается сеть до любых промежуточных коммутационных элементов – обычно распределительных коробок. Там находится соединение фазного проводника – цепь прозванивается сначала от него до электророзетки, затем от него до электрощита.

В нашем случае, мультиметр покажет, что от электрического щита до распределительной коробки – контакт есть, а вот от коробки до розетки – он пропадает. Если на данной ветке, между этими двумя точками больше нет коммутационных аппаратов – других розеток или распаячных коробок, значит повреждение находится где-то на пути прохождения кабеля от данной коробки до электророзетки – обычно это вертикальный участок между ними.

Зная это, вы уже можете достаточно точно найти место разрыва, например, увидев, что недавно здесь устанавливалась картина – в тот момент и была поврежденаь фазная жила подходящего к розетке кабеля.

Помните: Довольно часто, проблемный узел – это место подключения жил питающего кабеля к механизму электроустановочного устройства. Клеммы ослабляются, проводники обгорают, выпадают из зажимов и т.д. – обязательно проверьте эти контакты. При этом вы также можете воспользоваться мультиметром, прозвонив соответствующие цепи.

Как видите, прозвонить розетку достаточно просто. Необходимо иметь простейший мультиметр или тестер, с функцией прозвонки и, кусок провода, для изготовления удлинителя.

Если жк вы знаете еще способы эффективного тестирования розеток используя лишь тестер и мультиметр – обязательно напишите. Также, как обычно, с удовольствием отвечу на все ваши вопросы, конструктивную критику и приму дополнения.

Как проверить 220V розетку с помощью мультиметра?

Самые большие приборы в доме, как стиральные и сушильные машины, используют 220v розетки. Поэтому, прежде чем искать проблему не включения в самой машине и начинать ее двигать, сначала стоит проверить саму розетку, к которой подключена ваша машина и убедиться, что она работает правильно. С помощью мультиметра или вольтметра или омметр, вы получите мгновенное чтение состояния вашей розетки. Кроме того, гораздо безопаснее проверить розетку с помощью мультиметра, так как даже одно подключение устройства к сломанной розетке может привести к повреждению. К счастью, тестирование розетки 220v с помощью мультиметра является относительно простым делом.

Что такое мультиметры

Самое главное, что мультиметр измеряет напряжение. Вся другая информация на многометровые дисплеи выводится из этого измерения. Например, мультиметры могут измерить сопротивление, непрерывность, частоту, логическую схему, силу тока и емкости, все от этого одного основного измерения напряжения.

Для того, чтобы получить измерение напряжения, мультиметр использует резистор, который подключен по проводам между считыванием счетчика и электрической цепью, которая проходит испытания. Мультиметр использует эту схему, чтобы исследовать электрическое поле, а затем производит считывание его свойств.

Материалы

Следующие элементы необходимы для проверки розетки:

Цифровой или аналоговый мультиметр
Розетка 220v

Инструкции

С помощью мультиметра, можно быстро проверить вашу розетку и избавить себя от головной боли хотя бы по этому вопросу. С рабочим цифровым или аналоговым мультиметром любой может проверить розетку в считанные секунды.

    1. Найдите автоматический выключатель для вашей розетки 220v на главной панели рубильника, который обычно можно найти в гараже или подсобном помещении, а если вы живете в городской квартире, то это находится в коридоре. Автоматический выключатель 220 вольт будет двухполюсным выключателем, и будет больше, чем другие на панели.
    2. Включите мультиметр. Найдите ручку, поверните на сторону переменного тока, и выберите напряжение, которое ближе всего к тому, что в розетке должно быть (220v в данном случае).
    3. Найдите два тестера-провода и подключите их к мультиметру, сопоставив красный (положительный) в красный вход и черный (отрицательный) в черный. Эти цвета кодировок, как правило, являются универсальными и служат, чтобы легко определить правильные соединения для всех устройств.
    4. После того, как у вас есть подключенные щупы, вставьте их в два входных гнезда розетки. Горячие слоты могут быть идентифицированы, они — два внешних вертикальных входа. После того, как тестовые провода вставлены, вы должны получить немедленное чтение. Напряжение должно быть в пределах от 220 до 240 вольт.
    5. Далее, вы должны проверить нейтральный слот. Нейтральный слот L-образную форму для обоих трех- и четырех направлений горячих точек. Вставьте красный щуп в один горячий слот, а затем черный щуп в нейтральное гнездо. Вы должны получить немедленное чтение между 110 и 120 вольт. Далее следует переместить красный провод к другому горячему слоту, при этом вы должны получить еще немедленное чтение 110-120 вольт.
    6. Следует удалить ваши тестовые провода и выключить мультиметр, а затем подключить шнур прибора к розетке для нормальной работы.

Дополнительные советы

Имейте в виду следующее, как вы проверяете выходы розетки:

    1. Убедитесь, что вы следуете всем инструкциям по технике безопасности при работе с электрическими приборами.
    2. Всегда проверяйте розетки перед подключением нового прибора, чтобы избежать повреждения этого прибора или розетки.
    3. Прочитайте инструкцию к мультиметру и вашему прибору перед использованием любого из них.

Как купить мультиметр

Поиск универсального измерительного прибора, который будет отвечать вашим потребностям является простой задачей. Просто откройте любой интернет-магазин и совершите поиск в любой соответствующей категории, такие, как дом и сад, для конкретного вида тестера, который наилучшим образом будет соответствовать вашим требованиям. Используйте фильтр, чтобы сузить поиск до требуемых качеств и характеристик, какие качества вы хотите, чтобы ваш мультиметр имел, чтобы можно было сэкономить время.

Вы, также, можете поискать измерительный прибор по бренду.

Как проверить напряжение в розетке мультиметром

При проведении монтажа или ремонта электроустановочных приборов следует добиваться максимальной безопасности: полностью исключить даже слабые и средние удары током. Перед любым началом выполнения действий над проводкой или розетками требуется проверять наличие в них напряжения и измерять его.

Для этого существует прибор, который в различных вариациях применяется как самоучками или домашними мастерами, так и профессионалами своего дела, электриками. Он позволяет проверить, есть ли напряжение в сети, какой оно величины и как с помощью этих данных определить силу тока в сети. В этом материале будет рассказано, как померить напряжение в розетке и какие есть приборы для проверки напряжения в сети.

Аналоговый вольтметр Э378

Инструмент для измерения напряжения в розетке

Для того чтобы найти и измерить основные параметры электричества в домашней сети, требует не только знание определенных правил по измерению и техники безопасности, но и наличие соответствующих приборов, с помощью которых данные параметры и вычисляются. Чаще всего для таких целей выбирается вольтметр, измеряющий напряжение и электродвижущую силу между двумя токами электрической цепи.

В виду развития техники и появления новых знаний были придуманы приборы, объединяющие в себе функции амперметра, омметра и вольтметра. Называются они мультиметрами или мультитестерами. Они гораздо удобнее и практичнее своих аналоговых предшественников, обладают эргономичными и компактными характеристиками.

Цифровой вольтметр переменного тока на 50-600 Вольт

Что это такое

Мультиметр (тестер) — прибор, который представляет собой измеритель самых разных характеристик и параметров электрической сети. Его особенность состоит в том, что он питается от сети и отдельных ее элементов.

Multimeter DT 832 цифровой

Прибор предназначен, в первую очередь, для того чтобы на некоторых этапах строительства, монтажа и ремонта электропроводки с малой погрешностью определять и узнавать:

Силу постоянного и переменного тока, другие его характеристики;
Постоянное и переменное напряжение и его параметры;
Сопротивление цепи;
Емкость аккумуляторов и многое другое.

Помимо общих функций, у этих приборов есть также специфические возможности, включающие в себя:

Проверку работоспособности диодов;
Прозвонку кабелей электропроводки на разрыв;
Тестирование транзисторов и резисторов;
Тестирование предохранителей.

Среди основных функций мультиметра — проверка аккумуляторов и их емкости

Несмотря на то, что мультиметр — современная техника, он также бывает аналоговым и цифровым. Отличает их не только тип сборки и принцип работы, но и комплектация, габариты, точность измерений. И тот, и тот виды — полезный прибор не только при ремонте (обслуживании) электроники или электросети, но и для просто использования в домашних условиях.

Важно! В аналоговых приборах все данные подаются на вывод с помощью соответствующих шкал или стрелок, что может быть неудобно для новичков и неопытных людей.

Простой мультиметр для дома и профессиональный прибор для высоконагруженных сетей

Требования для измерения напряжения и нормы напряжения в розетке

Напряжение в сети зависит от многих факторов. Главная задача при ремонте и обслуживании домашних сетей состоит в том, чтобы проверять и регулировать этот параметр в пределах нормы. Наиболее часто используемой величиной напряжения в домашних сетях однофазного и двухфазного тока является величина в 220 Вольт. К этому значению могут добавляться допустимые параметры отклонения в ± 5%. Это означает, что диапазон в 209-231 Вольт является нормальным для электросети дома и представляет собой стандарт качества электроснабжения.

Щупы мультиметра отвечают за полярность, но при измерении напряжения это не играет роли

В сети могут возникать и неполадки, которые приводят к тому, что напряжение изменяется на ±10%, а это уже 198-242 Вольт. Эти данные допустимы, когда происходят аварийные ситуации или оперативные переключения оборудования, так как в процессе этих действий допустимы скачки напряжения в любые стороны. Такие параметры оптимальны для работы электроприборов, то есть они не должны выходить из строя в процессе воздействия на них 242 Вольт в течение короткого времени.

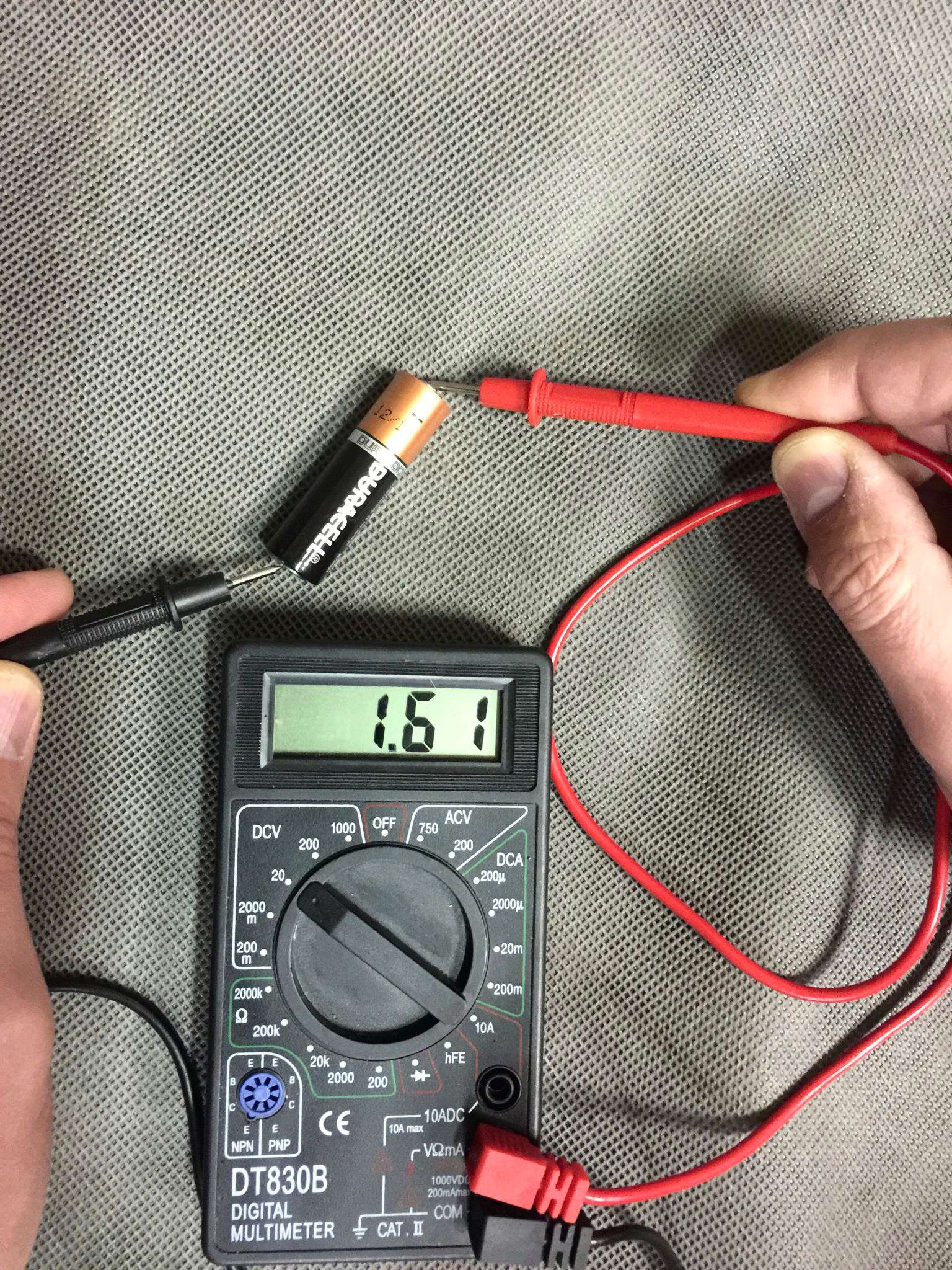

Проверка работоспособности и замер емкости батарейки Eneloop

Важно! Если напряжение в сети снижается, то ток нагрузки в электроприборах усиливается, что способствует их быстрому выходу из строя и снижению срока службы обмоток и изоляции.

При измерениях требуется не только наличие всей необходимой аппаратуры и знаний общих принципов проведения замеров, но и соблюдения всех мер безопасности.

Обозначения секторов на цифровом многофункциональном приборе

Как обозначается

Для измерения напряжения красный провод и щуп включают в гнездо под названием «VΩCX+». Однако это не все его функции. Оно также показывает сопротивление, частоту, температуру и проверяет транзисторы и диоды. НА каждом приборе должно быть написано максимальное допустимое значение измерения любого параметра. Касается это и напряжения.

У любого прибора подобного рода также есть диапазоны переключателя, содержащие:

DCV — сектор для постоянного напряжения;
ACV — сектор для переменного напряжения;
DCA — сектор для постоянного тока;
ACA — сектор для переменного тока.

Во многих приборах эти обозначения упрощаются, и пишется просто: «A» или «V». Для постоянного значения в конце буквы добавляется дефис, а для переменного — тильда. Также следует помнить, что сектор переменного напряжения меньше, чем постоянного.

При замерах электрических величин нельзя браться за оголенные части щупов

Как правильно измерять

Измерение напряжения является одной из самых частых задач при ремонте или диагностике домашней электропроводки. В розетке течет переменный ток, поэтому переключатель должен быть в секторе ACV. Приблизительно в электропроводке дома напряжение равно 220 В, поэтому на мультиметре необходимо установить максимальное значение, которое больше 220 Вольт.

Далее, после того, как прибор настроен, можно приступать к измерениям. Для этого щупы вставляют в розетку вместо вилки прибора и делают замер. Неважно, какой щуп куда будет вставлен. Важно лишь не браться за их оголенные части и держаться за изоляцию.

Процесс измерения напряжения — ответственный процесс, особенно если это касается розетки

Важно! Также нельзя допускать касания щупов, когда они вставлены в розетку, так как это может вызвать перебои в сети и короткое замыкание, причинить вред некоторым работающим приборам.

Если все было сделано правильно, то на дисплее прибора будут показаны замеренные значения, которые должны быть в пределах допустимого отклонения от 220 Вольт.

Мультиметром можно осуществлять прозвонку кабелей

Правила безопасности

В процессе измерения напряжения и других параметров нужно быть очень аккуратным и бдительным. Общие правила таковы:

Быть особенно осторожным при измерении напряжения более 300 AC;
Не подключать аппаратуру в сети с параметрами, для измерения которых она не предназначена;
Работая с контактами мультиметра, следует браться только за изолированные и защищенные части. Нельзя трогать оголенную проводку голыми руками;
Некогда не стоит заземлять себя при выполнении измерений в электрической сети.

Следует осторожно производить замеры в розетках, которые содержать оголенные провода под высоким напряжением

Таким образом, проверка напряжения — процесс, который должен уметь выполнять каждый человек. Это необходимо не только для монтажа и ремонта сетей при строительстве, но и для обслуживания и проверки домашней электросети. Выполняется все одним современным аппаратом, называемым мультиметром. С его помощью можно получить характеристику большого количества электромагнитных величин.

Как тестером проверить напряжение в розетке

Как измерить напряжение в розетке мультиметром

Сама диагностика розетки, довольно проста, ниже она подробно описана.

Пошаговая инструкция: как измерить напряжение мультиметром самому

1. Подключаем измерительные щупы к мультиметру и выставляем режим определения напряжения переменного тока

В первую очередь необходимо правильно подключить щупы к мультиметру:

– Штекер красного щупа устанавливается в разъем «VΩmA»;

– Черный щуп подключается к разъему «COM»;

Затем выбирается режим работы и диапазон измерения:

Соответственно, колесо выбора режима работы необходимо перевести на:

– измерение напряжения переменного тока «AC –Alternating Current», которое маркируется как «

– рабочий диапазон больший чем 230 Вольт, в нашем случае 500В

Теперь, когда подготовительные работы завершены, можно приступать непосредственно к замерам.

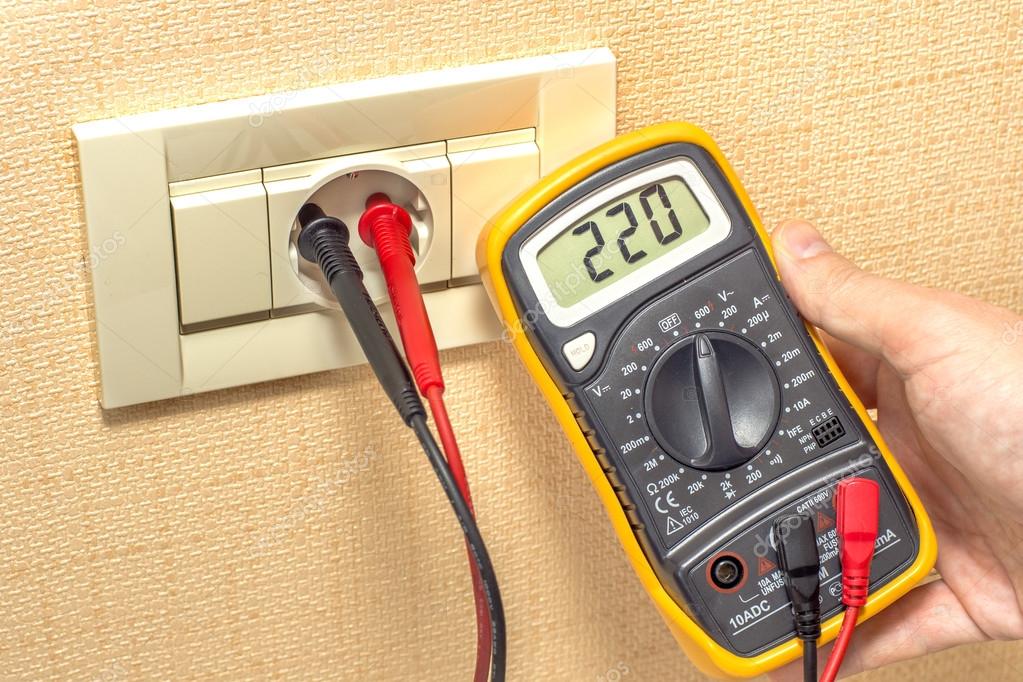

2. Измеряем величину напряжения в розетке

3. Результаты измерения напряжения в розетке

Если вы всё правильно сделали, на дисплее отразится три возможных вида результатов измерения:

1. Нормальное напряжение в розетке

2. Аварийная величина напряжения в бытовой сети

Но чаще всего, проблема с напряжением в розетках лежит вне ваших квартир и домов, она связана:

– с ветхостью наружных электросетей и оборудования;

– с неправильно подобранными характеристиками распределяющего или генерирующего электрооборудования, например, трансформатора;

– с перегрузкой электросети, при активном потреблении электроэнергии сразу многими потребителями;

В первую очередь, выявив проблемы с напряжением в вашей сети, необходимо:

– Узнать, проявляются ли они во всех помещениях или четко локализован;

– Принять меры к защите электрооборудования дома, отключив его от питающей сети;

– Приступить к диагностике;

И в первую очередь, по описанном в этой статье методике, замерьте напряжение на вводном автомате в квартиру.

3. Отсутствие напряжения в розетке

Всегда ли показывает напряжение в розетке при измерении мультиметром, и как лучше всего проверить силу тока?

Умение проверять напряжение при помощи тестеров – важный навык для любого пользователя электричества. Без него невозможно самостоятельно починить розетку, найти проблему, по которой не работает бытовой прибор. Если дома фиксируются чрезмерные скачки напряжения, придется устанавливать стабилизаторы, чтобы не вышли из строя бытовые устройства.

Зачем знать напряжение в розетке

В розетке протекает переменный ток. Это значит, что происходят отклонения от номинального значения в большую или меньшую сторону. Номинальным напряжением в России считается 220 Вольт, но фактически значение равняется 230 Вольт. Современные бытовые приборы создаются с учетом допустимых отклонений, превышение характеристики способно вызвать поломку устройств. Особенно подвержены влиянию устройства с электромоторами (кондиционер, холодильники). Для снижения риска поломки нужно уметь определять напряжение при помощи специальных тестеров.

Многие считают, что данный навык обычному пользователю не обязателен и нужен только специалистам. Это не так, ведь с определения силы напряжения начинается починка розетки, проверка наличия сети в квартире и другие работы, связанные с проводкой.

Как измерить напряжение в розетке тестером

Если дома нет мультиметра, можно проверить наличие электричества при помощи пробника, который также называется индикаторной отверткой. Измерить величину таким способом не получится, а лишь проверить его наличие.

Чтобы измерить напряжение, нужно дотронуться пальцем до пятака на индикаторе, затем жало поочередно вставить в отверстия розетки. Если засветился индикатор, электричество в сети есть.

Проверить напряжение можно при помощи вольтметра, включенного параллельно. Его электрическое сопротивление не окажет влияния на само напряжение, и на экране будет указано значение в розетке. Подключать вольтметр нужно следующим образом:

От первого разъема розетки провод идет к началу шунта, к нему же и подключают один из щупов вольтметра.
Другой щуп нужно подсоединить к концу шунта, от которого провод идет к первому контакту цоколя лампы, используемой в качестве нагрузки.
От цоколя лампы провод идет ко второму разъему розетки.

На вольтметре должен быть установлен режим переменного напряжения.

Как измерить 220 в мультиметром

Для измерения используются мультиметры. Они бывают двух видов:

Стрелочные или аналоговые. Такие модели использовались до появления электронных. Стоят недорого, не требовательны при работе и не требуют источника постоянного тока. Недостатком устройства является неудобство снятия показаний из-за размеров шкалы.
Электронные или цифровые. Это современные удобные устройства с большим количеством функций. Стоят дороже, но точность показания выше. Большинство специалистов используют данный вид устройств.

постоянное и переменное напряжение;
сопротивление;
емкостные и частотные характеристики;
силу постоянного и переменного тока;
параметры диодов и транзисторов;
температурный режим.

Переключение режимов производится при помощи ручки на панели устройства.

Алгоритм работы:

Перед началом работы устройство собирается. В разъем с надписью COM всегда вставляется черный щуп. Красный нужно подключить к разъему с надписью VΩmA. Существует третий выход 10 А – это значит, что мультитестер способен измерять силу тока до указанного значения.
После подключения выбирается режим измерения. Его нужно выставлять внимательно, так как при неправильных настройках устройство может выйти из строя. Менять положение переключателя во время работы запрещено. Поворотный выключатель устанавливается в поле ACV или V в положение 750.
Теперь щупы можно вставлять в гнезда розетки и смотреть результат. Значение в 220 В будет иметь отклонения, по ГОСТу погрешность достигает 10%. Если значение выходит за рамки погрешности, рекомендуется установить дома стабилизатор напряжения.

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации.
Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

Полезное видео

Как проверить напряжение в розетке мультиметром: правила измерения

Безопасность при проведении монтажа и ремонта электроустановочных приборов нужно обеспечить всеми возможными способами. Необходимо исключить и легкие удары, и тяжелые поражения током. Согласны? Перед выполнением действий с электроточками требуется обязательно проверять напряжение, что осуществляется с помощью мультиметра.

Мы расскажем, что собой представляет и как действует этот портативный прибор, применяемый как домашним мастерам, так и профессиональным электрикам. У нас вы узнаете, как проверить напряжение в розетке мультиметром, а также есть ли само напряжение в сети. Разберем, как с его помощью производятся измерения силы тока.

Для вас мы подробно описали виды мультиметров, привели правила их использования. Для оптимизации восприятия непростой темы приложили фото-подборки, схемы, видео.

Мультиметры, тестеры и их разновидности

Мультиметр, он же мультитестер, являет собой специальное устройство для измерения самых разнообразных характеристик и параметров электрической сети, а также питающихся от нее деталей и элементов.

Прибор предназначен для того, чтобы на объекте строительства или ремонта можно было с высокой точностью определить:

постоянное и переменное напряжение;
переменный и постоянный ток;
сопротивление, емкость и многое другое.

Кроме вышеуказанных параметров, мультиметры оснащаются дополнительными функциями измерения, что позволяет также тестировать транзисторы, “прозванивать” кабель электропроводки до распределительной коробки и выходящие из нее провода, проверять работоспособность диодов и т.д.

Метрические приборы бывают двух основных видов: аналоговые и цифровые. Эти устройства отличаются функционалом, точностью измерения, качеством сборки, комплектацией. В любом случае это очень полезные измерительные системы для каждого.

В аналоговом мультитестере результат измерений отображается с помощью обычной стрелки на шкале. Иногда эксплуатация такого аналогового прибора не совсем уместна – новичку или не специалисту в области электрики тяжело разобраться со всеми шкалами, “ценой деления” определённого параметра, вычислить итоговое значение электрической характеристики.

И ещё, аналоговый тестер не имеет фиксации стрелки на позиции, что затрудняет считывание результата и вообще работу с прибором.

Цифровой мультиметр представляет результаты измерений в виде цифровых значений на жидкокристаллическом экране. Он обеспечивает предельную простоту эксплуатации устройства, позволяет исключить любые ошибки связанные со снятием показаний и расчётом необходимого параметра, учитывая “цену деления” шкалы. Это одна из основных причин популярности цифровых мультитестеров у мастеров.

Стандартные мультиметры могут стоить более 5 у.е. Но одно остаётся всегда неизменным – центральное место на панели занимает поворотный триггер. Не меняется расположение остальных элементов управления по углам панели, наличие необходимых разъёмов внизу панели, разноцветные условные обозначения.

Если будете приобретать такое изделие, обязательно покупайте с внешним силиконовым чехлов, который защищает от пыли, влаги, падений с небольшой высоты, имеет специальные зажимы и подставку, что бывает очень полезным в самых неожиданных ситуациях эксплуатации мультитестера.

Бытовая сеть электропитания

Учитывая тему и специфику статьи, речь идёт об метрическом измерении бытовой сети питания. Но для проведения работ по определению значений параметров необходимо иметь хотя бы приблизительное представление о характеристике сети бытового электрического питания.

А розетка, в данном случае, выступает исключительно в роли “точки выхода” напряжения, поэтому резонно что нужно знать с каким напряжением в розетке будет “работать” потребитель.

Во всем мире существует несколько основных категорий электрических сетей питания для бытовых электроприборов, одной из которых есть “наша” 220 В с частотой 50 Гц. Она являет собой два провода («фаза» и «ноль»), напряжение между которыми составляет 220 В.

В последнее время, для систем обеспечения частных домов и квартир иногда подключают 3-фазную сеть напряжения 380 В с частотой 50 Гц, что бы “запитать” такие устройства, как насосная станция, компрессор, токарный станок и т.д.

Возникает закономерный вопрос: для чего же необходимо измерять характеристики сети? С одной стороны ответ очевиден: если вы не знаете или не уверенны в своих убеждениях относительно той розетку, которую видите перед собой и Вам необходимо производить какие-либо работы с проводкой.

С иной стороны, большинство электрических приборов точно рассчитаны на определённую частоту и напряжение. Некоторые электрические устройства ориентированы на работу от сети питания с частотой 60 Гц.

Например, привезённая микроволновая печь производства Южной Кореи оснащена трансформатором, который от “наших” 50 Гц может легко “вздуться” и она (печь) быстро выйдет из строя.

Превышение или снижение частоты, напряжения и силы тока может существенно изменить КПД приборов, в результате электрическое устройство выходит их из строя и последующая эксплуатация невозможна. Мультиметры нужны для измерения и контроля таких параметров сети.

Техника безопасности перед работами

Мультитестер – это многофункциональный портативный прибор, который питается от батарейки (обычно “кроны”) и является удобным, а главное безопасным, инструментом для конечного пользователя. Но и для его эксплуатации существуют определённые правила использования.

Сам по себе тестер оснащен внутренней защитой от перегрузок и перенапряжений. Но без соблюдения ниже приведённых правил он тоже может легко “сгореть”, частично выйти из строя. Во избежании этого, существует ряд общих правил безопасной эксплуатации цифрового тестера.

При измерении входного переменного напряжения:

Если не определено предварительное значение измеряемого напряжения, переключатель ставим в наибольший диапазон.
Не подавать на вход напряжение более 750 В во избежании повреждения внутренней цепи.

Руками без диэлектрических перчаток прикасаться к компонентам электросети нельзя.

При измерении входного постоянного и переменного тока:

Если не определено предварительное значение измеряемого тока, переключатель ставим в наибольший диапазон.
Если на ЖК-дисплее установлен “1”, поставьте триггер на следующий диапазон в сторону увеличения максимального значения.
При работе с разъёмом “20А” время тестирования не должно превышать 15 сек, поскольку для этого режима плавкий предохранитель отсутствует.

При измерении внутреннего сопротивления цепи, нужно убедиться, что питание цепи отключено и все конденсаторы разряжены под “ноль”.

Кроме того, существуют особые правила ухода и хранения прибора, а именно не нужно подавать на вход напряжение если поворотный переключатель находится в позиции Ohm, работать с устройством если крышка корпуса не полностью закрыта. И последнее, замена гальванического элемента питания и предохранителя производится только при выключенном приборе и отсоединенных щупах.

Условные обозначения мультиметра

Фактически мультитестер состоит из нескольких стандартных частей: дисплея (в аналоговом – шкала с защитным стеклом), многопозиционного кругового переключателя, разъёмы для подключения щупов. В этой статье, в качестве мультиметрического прибора, рассматривается модель DT9205А.

ON/OFF – включение/выключение устройства;
HOLD – удержание отображаемого значения на ЖК-экране.

Сектора центрального переключателя:

hFE – измерение параметров транзисторов;
F, Ω- тестирование емкости конденсаторов и сопротивление;
A-, A

– постоянный и переменный ток;
V-, V

– постоянное и переменное напряжение.

20А – гнездо для измерения силы тока до 20A, красный щуп;
А – гнездо для тестирования силы тока в пределах диапазонов;
СОМ – гнездо для всех режимов, обычно подключается черный щуп;
VΩ – гнездо для измерения сопротивлений и напряжений.

Разъёмы секций “pnp/npn” – тестирование полупроводников, “cx” – разъёмы для вставки проверяемого конденсатора. Обязательно необходимо соблюдать полярность иначе он “вздуется”.

Подключение щупов в мультиметр

Щупы – специальный вид коннекторов, которые помогают измерять характеристики электрических деталей и участков проводной цепи. Они легко соединяют необходимые разъёмы мультитестера с другими выходами.

Обычно являют собой металлический стержень и пластиковой изоляцией, на одном конце которого выход стержня с другого – провод с коннектором для вставки в разъёмы 20А, А, СОМ и VΩ прибора.

Кроме того, иногда в арсенале необходимо иметь дополнительный набор щупов, но вместо стержня используются металлические “крокодилы” – зубчатые зажимы.

Большинство приборов импортируются из Китая, где их изготавливают на заводах, цехах и мини-мастерских. В связи с этим производители экономят на всём, в том числе и материалах для щупов, которые быстро выходят из строя.

Рекомендуется щупы сделать самостоятельно, купив детали на радио-рынке или в радиомагазине. Вместо изоляционного пластика часто используют пустые ампулки и оболочки для шариковых ручек.

Подключаем штекер черного щупа в разъём мультиметра с условным обозначением COM. А штекер красного щупа подключаем в разъём с обозначением VΩ, который предназначен для измерения постоянного и переменного напряжения.

Настоятельно не рекомендуем зажимать красный и чёрный щуп на контакт в любом режиме, исключение – круговой переключатель на позиции “►” (прозвон цепи).

Измерение переменного напряжения в розетке

Ознакомительные и подготовительные работы произведены. Переходим к фактическому выполнению задания. Первым делом отключаем мультитестер, если он включен. Нажимаем кнопку ON/OFF.

Переводим поворотный триггер мультиметра в позицию “750” (в других тестерах может быть 600, 1000) секции “V

”. Это означает, что устройство может измерять параметры переменного напряжения в пределах от 0 до 750 В.

Включаем тестер, на жидкокристаллическом экране должен появиться минимум один “ноль” – прибор готов к работе. Заводим щупы в отверстия розетки поочерёдно, не имеет значения какой куда. Снимаем показания переменного тока бытовой сети электропитания.

Работы по тестирования сети питания необходимо проводить достаточно аккуратно, не спеша и не прикасаться к оголённым частям щупов.

Измерение тока в розетке

Никогда и ни при каких ситуациях не измеряйте силу переменного тока розетки мультитестером напрямую, без подключённой нагрузки. Если просто всунуть два щупа от тестера в розетку, можно “попрощаться” с прибором. В результате получим “новогодний фейерверк” и сгоревший электроизмерительный девайс.

Сила тока в обычной розетке измеряется обязательно с последовательно подключённой нагрузкой в цепь “тестер-розетка”. В качестве элементарной нагрузки может выступать даже обычная лампочка с патроном (место вкручивания лампы).

”, в представленном приборе это значение 20 Амперов. Красный щуп переставляем в разъём с надписью “20А” (UNFUSED – режим без предохранителя, FUSED – режим с плавким предохранителем)

Соединив последовательно тестер и лампочку, вставляем один из щупов в розетку, к другому щупу подключаем один провод от цоколя лампочки. Второй провод лампочки вставляем в свободное отверстие розетки. Снимаем значения силы тока. Не рекомендуется проводить измерение более 15 секунд по времени.

И всё же, силу тока не рекомендуется измерять в розетке. Это не несёт никакой смысловой нагрузки. Бытовая сеть электропитания имеет просто максимальный предел в Амперах, который необходимо соблюдать. Сила тока всегда существует только при наличии нагрузки, где и меряем ток.

Измерение напряжение и ток аккумулятора

Взамен измерения силы тока в розетке, лучше научиться измерять постоянный ток и напряжение в батарейках, аккумуляторах и блоках питания. Это намного интереснее и безопаснее. Кроме того, этих электрических элементов достаточно у каждого. Они обычно есть в таких вещах, как фотоаппараты, телефоны, планшеты, детские игрушки и т.д.

Батарейки и аккумуляторы легко отличить: все они имеют специальные надписи возле выходных контактов в виде значков “+” и “-“. Протестировать такие элементы не чуть ни сложнее, чем напряжение или ток в розетке.

Проверка напряжения в сети

Инструмент для измерения напряжения в розетке

Что это такое

Силу постоянного и переменного тока, другие его характеристики;
Постоянное и переменное напряжение и его параметры;
Сопротивление цепи;
Емкость аккумуляторов и многое другое.

Помимо общих функций, у этих приборов есть также специфические возможности, включающие в себя:

Проверку работоспособности диодов;
Прозвонку кабелей электропроводки на разрыв;
Тестирование транзисторов и резисторов;
Тестирование предохранителей.

Требования для измерения напряжения и нормы напряжения в розетке

Как обозначается

У любого прибора подобного рода также есть диапазоны переключателя, содержащие:

DCV — сектор для постоянного напряжения;
ACV — сектор для переменного напряжения;
DCA — сектор для постоянного тока;
ACA — сектор для переменного тока.

Как правильно измерять

Правила безопасности

Быть особенно осторожным при измерении напряжения более 300 AC;
Не подключать аппаратуру в сети с параметрами, для измерения которых она не предназначена;
Работая с контактами мультиметра, следует браться только за изолированные и защищенные части. Нельзя трогать оголенную проводку голыми руками;
Некогда не стоит заземлять себя при выполнении измерений в электрической сети.

Как проверить розетки в квартире без мультиметра — тестер Habotest и КВТ. Измерение напряжения, расположение фазы, земли и ноля.

Очень часто при плановых работах с домашней электрикой или при поиске неисправностей в проводке, возникает необходимость проверки розеток.

Например, требуется выяснить какое там напряжение — повышенное или пониженное? Соответствует ли оно норме в 230 вольт или нет?

С какой стороны подключена фаза? Также не лишне заранее проверить, будет ли срабатывать УЗО или диффавтомат в щитке, если в эту розетку воткнуть неисправный прибор.

Для всех этих операций требуются разные измерительные приборы — от обычной индикаторной отвертки, до навороченного мультиметра.

Иногда даже приходится раскручивать и разбирать саму розетку. Сделать это без определенных знаний в области электрики решаются не все и предпочитают вызывать профессионалов.

Однако есть один девайс, который с легкостью позволит проверить все вышеперечисленные параметры и исправность розетки абсолютно любому человеку, даже очень далекому от закона Ома.

Все что вам нужно сделать — вставить этот чудо прибор в розетку и он вам наглядно предоставит всю информацию. Называется прибор — тестер розеток Habotest HT106D(B) (с током утечки 30мА или 5мА).

Девайс может быть полезен как любителям, так и профессионалам. Например бригадиру, который должен принять объект после окончания ремонта и проверить качественную работу своих специалистов, дабы потом не краснеть перед заказчиками и не возвращаться на переделки.

Представьте, что речь идет о проверке нескольких десяток или даже сотен розеток в многоэтажке. Без такого тестера вы точно этого не сделаете за короткий промежуток времени.

Также он будет полезен и рядовым пользователям. Особенно тем, кто только что купил новый дом или въезжает в новостройку.

Пробежались с приборчиком по розеткам во всех комнатах и сразу же проверили работу электриков.

Это очень компактная штука, которая не займет много места в подсумке электрика или на полке в шкафу. Вот что данный тестер умеет делать:

показывает текущее напряжение в розетке

определяет правильность подключения фазного, нулевого и заземляющего проводников L-N-Pe

есть ли “земля” в розетке

где находится фаза – справа или слева (только для розеток с наличием заземления!)

создает искусственный ток утечки в 30мА для проверки работоспособности УЗО и диффавтоматов

С передней стороны тестера расположена информационная панель с цифровым табло и индикаторами в верхней части.

Снизу – кнопка для проверки УЗО.

Сзади – полноценная европейская вилка с заземлением.

Если у вас попался другой разъем, например под американский или английский тип розетки, то воспользуйтесь переходником.

Главное, чтобы и переходник имел заземляющий контакт, иначе тестер работать не будет.

Чтобы не таскать с собой инструкцию, на передней панели изображены подсказки, которые обозначают комбинации свечения светодиодных индикаторов.

Для начала проверки, просто вставляете прибор в нужную розетку. Он тут же автоматически запускается и выводит для вас всю необходимую информацию.

Перво-наперво наглядно демонстрируется какое там напряжение. Заявленная погрешность по сравнению с проверенными мультиметрами и вольтметрами всего 2%.

Далее, смотрите на светодиоды и по их свечению определяете, все ли у вас в порядке в розетке с проводами. Если кто не понимает в английских надписях, то обозначают они следующее:

горят два левых светодиода – с вашей розеткой все в порядке и нет никаких замечаний

Пользуйтесь и включайте приборы без опасений.

горит один левый светодиод – в розетке отсутствует заземление!

светится только светодиод посередине – в розетке нет ноля!

если вообще ничего не горит – где-то в обрыве фаза

Соответственно без фазы тестер и не работает.

светятся два правых диода – монтажники перепутали местами фазу и землю

горят два светодиода по краям – перепутаны местами фаза и ноль

Прибор изначально рассчитан для европейского типа розеток, где расположение фазы строго регламентировано. Например во Франции (стандарт CEE_7/5), когда розетка имеет заземляющий контакт (штырек) сверху, фаза по правилам должна быть подключена справа.

Точно таким же образом спаяны провода внутри прибора. То есть, если тестер показывает, что все нормально, это значит что фаза в вашей розетке справа, а ноль – слева. Именно такие параметры заложены у тестера в программу.

В нашей стране расположение ноля и фазы в розетках не прописано в ПУЭ и каждый электрик при подключении, делает это по своему усмотрению. Хотя там тоже нужно придерживаться определенных правил.

Существует даже межгосударственный стандарт 7396.1-89 (МЭК 83-75) “Соединители электрические штепсельные бытового и аналогичного значения”. В нем указано, где должна находиться фаза на некоторых типах однофазных розеток и вилок.

Но мало кто считает данный МЭК обязательным и ориентируется по нему. Скачать и ознакомиться с МЭК можно отсюда.

Если тестер у вас показывает неправильное расположение фазы, то стоит его перевернуть и воткнуть обратно, показания светодиодов изменятся и прибор будет считать, что с розеткой все нормально.

При определении положения фазы будьте внимательны, все эти индикаторы дают верные показания только при наличии земли в розетке. Если у вас проводка в доме выполнена двухжильным кабелем фаза-ноль, то переворачивайте прибор хоть сколько раз, он все равно будет показывать только то, что у вас нет земли.

Заземляющего контакта в сети не будет и сравнивать ему будет не с чем. Здесь придется воспользоваться старой доброй индикаторной отверткой.

Однако стоит вам “занулиться”, и на “табло” тут же выскочит неправильное расположение фазы. Хотя занулять заземляющие контакты в розетках крайне не рекомендуется. Почему, читайте в отдельной статье.

Еще из недостатков можно отметить тот факт, что тестер не определяет реверс ноля и земли. Бывает такое, что электрики путают их местами.

При этом проводник Pe подключают на один из рабочих контактов розетки, а ноль – на заземляющий штырек. В этом случае при включении любого аппарата с заземлением будет срабатывать УЗО, хотя тестер покажет, что все в порядке.

Как быстро определить, где у вас ноль, а где земля, читайте ниже.

если горят все три светодиода – фаза присутствует как на своем месте, так и на месте заземления. При этом сама земля в обрыве.

Чтобы проверить УЗО, просто нажимаете кнопку снизу. По инструкции, держать ее нажатой можно не более 3-х секунд. На встроенном резисторе в этот момент выделяет мощность порядка 7,5Вт.

Диффавтомат или узо в электрощитке при нажатии кнопки, тут же должны отключиться от искусственно созданного тока утечки. Только обратите внимание – для такой проверки у вас в электропроводке опять же должен присутствовать провод заземления Pe.

Внутри тестера имеется встроенный предохранитель. Чтобы до него добраться, следует снять наклейку и открутить четыре винтика по углам.

Так что имейте в виду, если табло перестало показывать напряжение, а светодиоды потухли, то имеет смысл залезть во внутрь и проверить эту защиту.

Есть подобные тестеры и у других производителей. Например duwi или КВТ MS686ODR.

Однако в них отсутствует возможность проверки напряжения. Розетки испытываются аналогичным образом.

Втыкаете тестер и по мигающим индикаторам получаете интересующую вас информацию. Благо на этих тестерах все написано по-русски и ничего переводить не нужно.

Вот например, проверка переноски.

Как видите, мигает средний светодиод. А это значит, что в переноске нет заземления. Такая картина к сожалению встречается сплошь и рядом. Поэтому при выборе удлинителей будьте крайне внимательны.

К сожалению, функционал подобных девайсов от КВТ и других производителей немного урезан и в них не хватает табло с показаниями напряжения. А это пожалуй главное, что интересует рядового потребителя.

Ознакомиться с адекватной ценой и заказать себе такой чудо тестер Habotest можно у наших китайских товарищей отсюда.

Как проверить напряжение в розетке мультиметром?

Электричество уже давно стало одним из неотъемлемых элементов нашей жизни, без которого представить ее просто невозможно. Именно благодаря ему стал вообще возможен технический прогресс как таковой и работа всей техники, что была изобретена человечеством за последние 100 лет. Но иногда в домашних условиях требуется проверить электрические сети, без которых его получение просто невозможно.

Для этого потребуется иметь под рукой такой аппарат, как мультиметр либо тестер. Как правильно проверить напряжение в розетке, используя мультиметр, чтобы убедиться, что с электроснабжением дома все в порядке, расскажем в этой статье.

Особенности

Рассматриваемое устройство объединяет сразу несколько приборов, подключающихся по-разному к одному участку цепи. Дабы его можно было использовать правильно и получить полную картину о состоянии электросети или отдельной розетки, следует знать хотя бы некоторую теорию. Как минимум следует понимать, чем можно измерить напряжение, а чем именно – силу тока, и как можно правильно подключить тот либо иной прибор.

Когда кабели присоединены к работающему источнику питания, то они получают электрическое напряжение, измеряемое между нулем и фазой. Если говорить проще, это» – + «и» – «. Напряжение в стандартной электросети можно замерить как без подключенной нагрузки в электросеть, так и при ее наличии.

Также в розетке может присутствовать и заземление.

Но сам ток появляется лишь при замкнутости цепи. Лишь после этого он начинает стремиться в движение между полюсами. При этом замеры должны проводиться исключительно при последовательном подсоединении прибора. Для замеров величины тока следует дать ему сначала пройти через мультиметр.

Чтобы сам мультиметр не искажал силу тока и отображал максимально верные данные, его сопротивление должно сводиться к минимуму. Если он выставлен в режим замера силы тока, а при этом попытаться померить им напряжение, то результатом этого станет простое замыкание. Хотя современные модели лишены этой проблемы, и замеры напряжения и тока производятся одним и тем же подключением клемм. Но не будет лишним вспомнить некоторые знания из курса физики. Согласно им, одинаковое напряжение будет наблюдаться на участках электроцепи, подключенных параллельно, а сила тока будет такой лишь тогда, когда проводниковое соединение является последовательным.

Дабы избежать появления ошибок и неточностей, до начала измерений следует проанализировать маркировку, что есть у контактов мультиметра и переключателя режимов. Отметим, что в бытовых условиях применяется несколько групп электросетей. Наиболее часто представленной в современных домах будет система, где присутствует напряжение в 220 вольт при частоте в 50 герц. Обычно она состоит из двух элементов – ноля и фазы. А сама розетка играет роль выхода.

В последние годы в домах новой постройки осуществляется установка другой схемы электропитания – трехфазной. Ее отличием будет более высокое напряжение на уровне в 380 вольт. Это дает возможность запитывать более мощные приборы, что некорректно работают в традиционных системах. Как минимум уже по этой причине в розетке следует замерять номинальное напряжение, дабы просто понять, существует ли возможность подключения какого-то мощного прибора в розетки и возможности проводки, чтобы выдержать создаваемую прибором нагрузку.

Кроме того, замер напряжения потребуется и в иных случаях:

если требуется проверить работу кабелей электропитания;
если необходимо проверить работоспособность выключателя либо розетки;
если в люстре не загорается лампочка, хотя известно, что она работоспособна.

Умение самостоятельного применения мультиметра будет отличной возможностью сэкономить на вызове мастера.

Да и при наличии информации о нестабильном электроснабжении можно будет уберечь бытовые приборы от выхода из строя путем покупки стабилизаторов напряжения.

Подготовительный этап

Прежде чем будет осуществлена проверка напряжения в розетке с применением мультиметра, следует провести кое-какую подготовительную работу. Для вычисления напряжения в разных случаях применяют различные методы подачи тока в приборах и системах. Например, в розетке наблюдается переменный ток. В то же время в аккумуляторах или батарейках ток является постоянным. По этой причине тестеры и предусматривают различные режимы работы. Перед началом работы с определенным прибором или системой устройство следует перевести в нужный режим.

Кроме того, каждый прибор будет иметь определенный поток в измерении напряжения. И если эта характеристика неизвестна заранее, то следует осуществить перевод рычага в максимальное положение. Следует также напомнить назначение разъемов, расположенных на мультиметре. Разъем «10ADC» нужен для определения характеристик силы тока постоянного типа. Максимальная разрешенная величина тогда составляет 10 ампер.

Сюда вставляется исключительно красный щуп, то есть плюс.

Разъем со словом «COM» является общим. Сюда для осуществления измерений подключается лишь щуп черного цвета, то есть минус. Разъем «VΩmA» предназначается для осуществления разного рода замеров. Речь идет о сопротивлении, напряжении, силе тока.

Для осуществления работ следует осуществить правильное проводное подключение. Красный щуп подключают в «VΩmA», а черный – в «COM». После этого следует произвести перевод рычага управления в нужный рабочий режим. Для выяснения напряжения рычаг требуется установить на аббревиатуру «ACV» либо «V

«. Причем положение колеса должно задаваться так, чтобы оно находилось на отметке, что будет выше предполагаемого напряжения. Для обычной точки питания обычно характерна норма в 220 вольт. То есть необходимо задать ближайшее большее по величине значение. Для большинства моделей тестеров таким значением является 750 вольт.

Если пользователь не знает даже предполагаемого напряжения и оно будет выше указанного значения, то это грозит проблемами. Самым минимальным будет выход из строя мультиметра, а самым тяжелым будут ожоги рук пользователя. Так что перед осуществлением нужных замеров лучше все-таки вычислить параметры сети.

Описание процесса

Итак, осуществить проверку напряжения в розетке с применением мультиметра может даже человек, который ранее этого не проводил. Для этого можно взять цифровой мультиметр либо аналоговый прибор. Сделать указанные действия несложно, если придерживаться следующего алгоритма.

Включаем подачу тока на розетку. Чтобы осуществить это, следует найти выключатель автоматического типа.
Осуществляем подключение проводов к мультиметру. Как уже упоминалось, черный щуп следует подключить к гнезду с буквами «COM» или знаком минуса, а красный – в разъем со знаком «VΩmA» или плюсом.
Нажать на кнопку включения тестера. Рядом с ней расположены надписи «On/Off».
Повернуть рычаг, что расположен на передней приборной панели, в положение шкалы переменного тока, и выставить напряжение 220 вольт, что соответствует показателю тока. В мультиметрах есть 200 вольт и, конечно, 600 либо 750 вольт. Если розетке будет более 200 вольт, лучше выставить 600 либо 750.
На экране должен светиться ноль. После этого зафиксированные щупы следует вставить в розетку. Отметим, что неважно, куда какой щуп вставить.
Когда они вставлены, на дисплее можно будет увидеть рабочий показатель напряжения, который обычно находится в диапазоне 220-240 вольт.
Теперь осуществляется проверка нейтральной линии тока переменного типа. Она характеризуется L-образной формой для всех горячих направлений. В такой слот следует вставить красный щуп, после чего черный щуп вставляется в другое гнездо. На жидкокристаллическом дисплее должно высветиться значение от 100 до 120 вольт. Красный щуп следует переместить в иной слот и получить примерно такой же показатель.
Вытаскиваем щупы и выключаем устройство.

Следует сказать, что напряжение можно узнать лишь при помощи тестера, рассчитанного на силу тока более 20 ампер. Модели, предел которых составляет 6 ампер, при попытке проведения измерений просто сгорят. Дабы уберечь устройство от поломки, следует при вычислении силы тока в розетке выставить наибольший диапазон, постепенно снижая его. Проверка сопротивления стартует с того, что следует начинать с минимальных значений, которые требуется повышать по мере необходимости. Причиной этого является то, что в резисторе тока нет. Поэтому устройство не сломается, а результаты будут точными.

При стартовой попытке осуществления измерений лучше потренироваться на чем-то более простом и безопасном. Например, на батарейках. Кстати, не будет лишним перед началом проведения измерений найти фазу. Это можно сделать при помощи специальной отвертки. Для этого следует поместить ее в одно из гнезд розетки и с другой стороны поднести палец к металлической части для замыкания цепи.

В гнезде, где в отвертке загорится лампочка, и будет фаза.

Меры безопасности

Теперь поговорим о мерах безопасности, которые следует знать при проведении подобного типа работ. Первый момент, о котором следует знать – необходимо избегать касания пальцами деталей. Дело в том, что у тела человека есть сопротивление, что будет влиять на точность измерений и может их исказить. Еще один аспект – если мастер не имеет информации о предварительном напряжении в сети, то можно замерить показатели так, чтобы колесо управления было выставлено на самый большой показатель в вольтах.

Кроме того, лучше всего осуществлять проведение работ в специальных диэлектрических перчатках. Хотя могут подойти обычные резиновые либо хозяйственные. При определении сетевого сопротивления лучше всего убедиться, что питание отключено полностью, а конденсаторы полностью разряжены.

К тому же во время осуществления работ с точкой питания на 20 ампер измерения следует проводить не больше четверти минуты. Также не следует осуществлять проверку показателей сети тестером, если в помещении высокая влажность. Кроме того, во время осуществления измерений ни в коем случае нельзя крутить колесо управления. Также не следует применять устройство, если оплетка щупов деформирована, а на корпусе имеются серьезные повреждения.

Замену батарейки устройства следует проводить лишь после перевода колеса в режим выключения. После этого отработанный аккумулятор утилизируют. Ни в коем случае нельзя выбрасывать его вместе с бытовыми отходами. Во время измерения внутреннего сопротивления цепи следует убедиться, что она не под напряжением, дабы тестер не был выведен из строя. Существуют нормы эксплуатации и хранения такого точного прибора, как мультиметр. Не следует осуществлять подачу напряжения на устройство, если рычаг поворотного типа находится на «Ohm».

Кроме того, не следует использовать рассматриваемый прибор, если крышка корпуса закрыта неплотно или не полностью.

Не менее важным аспектом будет то, что замена элемента питания гальванического типа должна производиться не только когда устройство выключено, что указывалось выше, но и при отключении всех щупов из гнезд мультиметра. Измерение напряжения в розетке мультиметром – процесс довольно ответственный. Человек, который собирается его осуществлять, должен иметь определенные теоретические и практические знания, а также учитывать определенные нормы и требования, что выдвигаются к оборудованию.

Но, тем не менее, при наличии всех необходимых знаний теоретического и практического характера осуществить данный тип измерений сможет даже человек, который ранее никогда ничем подобным не занимался. Главным моментом будет правильное выставление предполагаемых характеристик электросети, ведь именно этот аспект чаще всего приводит к поломкам оборудования, так как пользователи не уделяют ему должного значения. Поэтому следует еще раз напомнить о важности именно данного компонента.

О том, как проверить напряжение в розетке мультиметром, смотрите в следующем видео.

Общие сведения о тестерах сетевых кабелей — CompTIA Network + Certification

Этот контент взят из нашего учебного курса по сертификации CompTIA Network + Video. Начни тренироваться сегодня же!

В этом посте инструктор CompTIA Network + Рик Трейдер демонстрирует обычные кабельные тестеры и способы их использования в сетевых конфигурациях.

Ранее мы покрывали кабели и разъемы, поэтому теперь давайте рассмотрим некоторые инструменты, которые мы можем использовать для тестирования различных кабелей в нашей среде.

Кабельные тестеры

Правильное подключение
Возможности подключения

Первый — это простой кабельный тестер. Поскольку вы можете создавать свои собственные кабели, например, устанавливать наши собственные концы RJ45 или BNC, мы хотим убедиться, что эти кабели были правильно подключены.

Одна из вещей, на которую мы можем обратить внимание, это правильно ли мы подключены с помощью этого кабельного тестера. Это также позволяет нам проверять подключение от одного конца до другого.

Давайте взглянем на простой кабельный тестер.

Эти простые кабельные тестеры недороги. Вы можете купить их в большинстве компьютерных магазинов, куда бы вы ни пошли.

Сначала мы рассмотрим этот синий LinkMaster.

Вы заметите на синем, у нас здесь есть ряд кабелей, и на нем есть световые индикаторы. Это покажет нам, правильно ли мы подключены. Он также показывает нам настоящие T568 ‑ A и 568 ‑ B, а также фактический способ прокладки кабеля.

Мы подключим концы к тестеру (мы уже знаем, что это хороший кабель), но мы всегда хотим убедиться, что мы тестируем наш кабельный тестер с заведомо годным, чтобы убедиться, что мы используем хорошие кабели.

Затем мы нажимаем кнопку, она гаснет и тестирует кабель.

Это проверка того, что контакт 1 подключен к контакту 1, а контакт 2 — 2, 3 вместе, 4, 5 и т. Д.

Это хороший тест. Все, что он делает, это тестирует кабель.

Этот другой кабельный тестер делает то же самое, но дает немного другое изображение.

Мы снова подключим кабель к одному кабельному тестеру и заметим, что он выходит, и он показывает мне, что контакты 1 и 2, 3,4, 5 и т. Д … полностью, чтобы убедиться, что все они подключены правильно.

Это заведомо исправный кабель.

Теперь давайте посмотрим на другой хороший кабель, но на самом деле это перекрестный кабель. Я знаю это по проводам.

Мы подключим это к кабельному тестеру и включим.

При подключении начинает мигать. Там написано: «Эй, у меня открытая позиция».

На этом перекрестном кабеле контакты 4 и 5 не подключены, также обратите внимание, что 1 и 3 поменяны местами, 2 и 6 поменяны местами, а 2 и 6 на другом конце 1 и 3 поменяны местами.Это показывает нам, что на самом деле это кроссовый кабель. Это показывает, что кабель плохой.

Если я использую оригинальный простой тестер, обратите внимание на то, что он сообщает нам, что у нас плохой кабель.

1, 2 и 3,6 не обнаруживаются, а 4,5,6,7 и 8 даже не подключены правильно.

В этом конкретном случае кабели четвертый и пятый даже не были подключены. Это показывает мне, что у меня неправильно подключен кабель. Это позволяет мне снова уйти. Это позволяет мне входить и проверять свои кабели и выходить на улицу, чтобы правильно смотреть на вещи.

Wire Mapper (Certifier)

Connectivity
Attenuation
Crosstalk

Wire Mapper иногда называют сертифицирующим устройством. Составитель схемы проводов может делать то же самое, что и кабельный тестер. Он может проверить мою связь.

Например, мы можем установить петлю на одном конце и подключить устройство отображения проводов на другом конце. Он проверит подключение. Это будет проверка, чтобы убедиться, что я правильно подключен.

Затухание:

Еще он может проверить провод на затухание.Это гарантирует, что у меня не будет слишком большого падения сигнала от одного конца до другого. Часто, если провод выходит за рамки технических характеристик, если проложить кабели длиннее, чем разрешено, вы увидите, что затухание падает. В результате мы получим несогласованную передачу данных.

Перекрестные помехи:

Он также будет проверять перекрестные помехи. Перекрестные помехи, например, могут быть вызваны раскрученными проводами при построении коммутационной панели или плохие разъемы могут вызвать перекрестные помехи.

Также могут возникать перекрестные помехи из-за того, как кабель проходит через кабельный ввод. Таким образом, устройство отображения проводов дороже простых тестеров, но также предоставляет больше возможностей для тестирования.

Адаптер кольцевой проверки

Проверка сквозного подключения

Следующий тип устройства, который мы можем использовать, называется адаптером обратной петли. Что делает адаптер обратной связи, так это то, что он берет контакты с 1 по 8, берет первый и третий контакты и связывает их вместе.

Далее он возьмёт штифты 2 и 6 и свяжет их вместе.

Наконец, он возьмёт штифты 4 и 5 вместе, затем 7 и 8 вместе.

На самом деле это будет сделано для установления петли. Это то, что вы обычно видите в магазине. Это просто.

Если бы мы открутили это, вы бы увидели, что первый и третий контакты соединены друг с другом. Что мы можем сделать, так это подключить это и действительно убедиться, что у нас есть световой индикатор связи. Это покажет, что наша карта сетевого адаптера полезна.

Вот тот, который мы сделали.

Мы взяли разъем RJ45 с небольшим отрезком кабеля витой пары, а затем скрутили его, подключив 1 и 3, подключив 2 и 6, подключив 4 и 5, 7 и 8.

Снова мы можем подключить это к задней части машины или мы можем подключить это к кабелю и установить шлейф.

Наконец, несколько более дорогих. Если вы посмотрите здесь, то увидите, как он закручен по бокам.

Это на самом деле спроектировано так, что мы можем подключиться к задней части компьютера, чтобы обеспечить обратную связь с картой сетевого адаптера, или мы можем подключить ее к концу кабеля и обеспечить петлевую проверку на конце кабеля. .

Это просто разные производители, они по-разному делают адаптеры loopback.

Мультиметр:

Проверить подключение
Напряжение
Короткое замыкание и разомкнутое состояние

Следующее устройство, которое мы могли бы использовать в нашей среде, называется мультиметром.Традиционно большинство людей будут использовать мультиметры для проверки напряжения, будь то напряжение переменного или постоянного тока. Они могут проверять напряжение переменного тока и убедиться, что розетка правильно подключена, или убедиться, что удлинитель работает правильно или панель питания работает правильно.

DC можно использовать для проверки напряжения, возможно, вашей батареи CMOS или батареи, которая может быть у вас в окружающей среде, или даже батареи вашего ноутбука.

Мы также можем использовать мультиметр для проверки связи.Обычно мультиметр используется для проверки того, не закорочен ли кабель. Например, когда центральный проводник соединяется с моей землей или касается ее. Мы также можем проверить его, чтобы убедиться, что провод не порезан или в нем есть отверстие.

Давайте посмотрим, как это на самом деле используется.

Вот мультиметр стандартный.

Мы используем его с коаксиальным кабелем, потому что с ним намного легче его протестировать. Традиционно мы будем использовать диодный режим. (Если у вас есть хороший измеритель Fluke или хороший мультиметр, у них будет диодный режим.)

При работе с диодом вы вставляете выводы в одну сторону, вы не получаете звука, если вы вставляете выводы в другую сторону, вы получите звук, который говорит вам, что диод не имеет короткое замыкание или диод не разомкнут или поврежден.

Можно взять провод и заземлить снаружи. Затем прикрепляем его к центральному проводнику посередине.

Мы не должны слышать тональный сигнал. Если есть звуковой сигнал, значит, у нас короткое замыкание в кабеле.

Это означает, что где-то на трассе этот кабель либо обжат (например, кто-то мог закрыть его в двери, или он может быть в потолке и там зажат), но каким-то образом центральный провод, вероятно, касается внешний проводник.

Если мы протестируем от одного конца этого кабеля к другому концу этого кабеля, чтобы убедиться в наличии соединения. Мы можем вернуться к концу кабеля и просто надеть на него терминатор.

Затем проверьте другой конец кабеля, и мы хотим услышать тональный сигнал.

Подключим к внешнему экрану и к центру. Теперь мы должны услышать тональный сигнал.

Если мы не услышали тональный сигнал, значит, этот кабель разомкнут. Где-то посередине у этого кабеля есть обрыв.Это может быть обрыв экрана, обрыв центрального проводника или разрыв. На этом этапе мы занимаемся устранением неполадок, почему у нас есть разрыв на кабеле.

Последнее, что мы можем сделать с мультиметром, — это прикрепить терминатор к одному концу и проверить сопротивление на этом терминаторе, потому что помните, что когда мы используем коаксиальный кабель, у нас должны быть терминаторы на каждом конце и терминатор должен соответствовать кабелю.

Снова прикоснитесь к внешней стороне терминатора, перейдите к центральному проводнику и измерьте сопротивление на терминаторе.Теперь это настоящий терминатор на 50 Ом. Это будет плохо, потому что имейте в виду, что на коаксиальном кабеле RG6 или RG59 нам нужно использовать терминатор на 75 Ом, а не на 50 Ом. Это было на самом деле для кабеля RG58, который является одним из старых кабелей. На самом деле это измеритель или мультиметр.

Тональный генератор и зонд (Fox and Hound)

Следующее устройство, которое мы могли бы использовать, называется тон-генератором. Этот тон-генератор обычно называют лисой и собакой.На одном конце кабеля мы можем прикрепить то, что они называют лисой.

Затем используйте зонд, который будет собакой, и найдите этот кабель. Скажем, например, у нас есть кабельная трасса, в которой проложено 50 кабелей. Мы не знаем, какой кабель является целью, но тон-генератор может быть использован для ее обнаружения.

Вот пример тон-генератора с лисой и собакой.

Мы можем подключить его к одному концу кабеля.

Предположим, что этот кабель не связан, как на изображении.Другой конец мы не увидим, потому что он может проходить сквозь стену. Теперь мы можем включить тон-генератор, а затем использовать зонд или (собаку), чтобы найти его.

Что мы будем делать — касайтесь каждого из кабелей в этом кабельном участке, пока не услышите гудение. Тон позволяет нам найти этот отдельный кабель внутри большого пучка кабелей.

Личная история. У меня дома есть кабельная трасса, которая проходит через мой гараж для нашей кабельной системы. Я его не запускал. Я взял этот тон-генератор и зонд домой и подключил его к своему разъему F в гараже, а затем вышел к кабельной коробке, использовал зонд и прикоснулся к каждому кабелю, пока не нашел кабель, к которому я подключался, и обнаружил, что кабеля нет. т подключен вообще.Я мог бы подключать телевизор по одному кабелю за раз, пока я не сделал это таким образом. Это позволило мне найти этот кабель. Опять же, это удобная среда, особенно если вы ищете поврежденный кабель с одного конца другого.

TDR / OTDR

Рефлектометр во временной области
Оптический рефлектометр во временной области
Расстояние до кабельной трассы

Следующий инструмент называется рефлектометром во временной области. Есть два типа. Существует TDR для тестирования меди, витой пары или коаксиального кабеля, а затем OTDR — оптический рефлектометр, работающий во временной области, который используется для тестирования волокна.

TDR или OTDR, он используется для определения расстояния проложенного кабеля.

Если вы сертифицируете кабели, это позволяет нам определить расстояние.

К одному концу кабеля прикрепляем TDR. Затем мы сообщим программе, какой это кабель: витая пара, коаксиальный или оптоволоконный. Если это волокно, мы скажем, одномодовое это волокно или многомодовое волокно. Затем мы подключим его к TDR, пока вы не услышите пульс. Это будет либо световой импульс, либо звуковая волна.Он опускает кабель.

Теперь он идет вниз по кабелю, и когда доходит до разрыва … Подумайте о разрыве, это вроде как вы в Большом каньоне кричите: «Привет». Вы ждете несколько секунд и слышите ответный привет. Когда я доберусь до конца кабеля, у меня появится эхо. Помните, что именно поэтому на нашем коаксиальном кабеле есть терминаторы, чтобы предотвратить это эхо или отражение.

Теперь, когда он возвращается к TDR, TDR знает, какой тип кабеля у вас был, поэтому он выполняет вычисления вовремя.Сколько времени понадобилось этому сигналу, чтобы пройти по кабелю и обратно? Затем он может вычислить расстояние до места разрыва.

Используется для поиска обрывов кабелей. Он также используется, чтобы иметь возможность входить и подтверждать расстояние между нашими кабелями внутри наших зданий.

Мы рассмотрели некоторые из тех распространенных инструментов, которые мы используем для тестирования кабелей в нашей среде.

До следующего раза….

Rick Trader
CompTIA Network + Instructor — Interface Technical Training
Phoenix, AZ

Обучение по сертификации видео: CompTIA Network +

Подпишитесь на канал сообщений этого автора через RSS

12 лучших тестеров сетевых кабелей, рассмотренные и оцененные в 2021 году

Тестер сетевого кабеля — это революционное устройство, специально созданное для проверки работоспособности и надежности кабельных соединений.Таким образом, этот гаджет является обязательным для сетевых техников, сетевых тестеров, тестеров проверки кабелей и других связанных областей работы.

Помимо упомянутых направлений работы, этот инструмент также важен для домовладельцев, поскольку он может в первую очередь помочь предотвратить проблемы с сетью и правильно поддерживать домашние кабельные соединения.

Теперь надежный тестер кабельной сети способен устранять неполадки и помогать вам определять проблемы с кабелями и соединениями. Чтобы помочь вам найти лучший тестер сетевого кабеля для вашего использования, я выделил и перечислил некоторые продукты для тестирования, с которыми я работал.

Обзоры лучшего тестера сетевого кабеля

1. ELEGIANT Кабельный тестер

Имея большой опыт работы электриком, я могу с уверенностью сказать, что тестер сетевых кабелей Elegiant является одним из лучших инструментов для проверки кабельных соединений. Я наткнулся на этот продукт, когда работал над установкой LAN-соединения для местной компании.

Что мне нравится в этом кабельном тестере, так это его способность работать при экстремальных температурах. Тестер может оптимально работать при температуре от 0 ° C до 40 ° C без каких-либо проблем.Точно так же вы можете безопасно хранить сетевой тестер как в холодной, так и в горячей среде (при ошеломляющей температуре от -10 ° C до 50 ° C) без сбоев в его работе.

Кроме того, одна из особенностей, которые мне особенно нравятся в этом тестере сети, заключается в том, что пользователи могут работать с ним на больших высотах. Этот тестер, способный выполнять работу на максимальной высоте менее 2 км, является свидетельством инженерной изобретательности, проявленной при разработке этого продукта.

Диапазон тестирования кабеля этого сетевого тестера также безупречен.Он способен подавать тестовые сигналы на кабели длиной до 300 метров. Таким образом, если вы ищете продукт, который может протестировать более длинные шнуры, то этот товар для вас.

Этот удобный тестер также может надежно работать с кабелями CAT 6 и полностью совместим с выводами кабеля Ethernet RJ45. Я надежно использовал этот продукт для многих кабелей на протяжении всей своей карьеры, и он меня нисколько не подвел.

Однако я должен отметить, что этот тестер не имеет защиты цепи.Просто убедитесь, что кабельные соединения, которые вы будете тестировать, не пропускают сильные электрические токи, которые могут повлиять на результат теста, и все будет в порядке.

Плюсы

Возможность работы при экстремальных температурах
Безопасное хранение в холодных и жарких условиях
Может надежно работать на высоте до 2 км.
Возможность тестирования кабелей длиной до 300 метров
Совместимость с контактами Ethernet CAT 6 и RJ45

Минусы

Без защиты электрических цепей

В целом, этот доступный по цене продукт хорошо сделан, хорошо построен и представляет собой надежный инструмент, который может помочь вам в решении ваших задач по прокладке сетевых кабелей.

2. Тестер сетевого кабеля iMBAPrice

Этот тестер сетевого кабеля является одним из лучших на рынке. Я с большим уважением отношусь к этому кабельному тестеру, так как мне также приходилось работать с этим впечатляющим продуктом в своих прошлых проектах.

Вы можете использовать этот лучший тестер LAN по-разному, так как он обладает многофункциональными возможностями. Например, этот продукт предварительно запрограммирован на выполнение полного диагностического теста кабельного соединения. Он может проводить испытания на целостность, закороченные, разомкнутые и перекрестные кабели без каких-либо проблем с производительностью.

Мне также нравится, что этот продукт совместим с множеством кабельных соединений. В частности, этот тестер может работать с кабелями типа RJ11 и RJ45. Он также полностью поддерживает типы кабельных разъемов CAT 5, CAT 5e, CAT 6, CAT 7, LAN RJ11 и RJ45. Очевидно, совместимость не будет проблемой с этим фирменным тестером кабеля LAN.

Примечательно, что тестер можно носить с собой куда угодно без каких-либо проблем, так как он эргономичен и удобен в переноске. Если есть что-то, что мне также нравится в этом сетевом продукте, так это то, что он достаточно портативный, чтобы вы могли легко и без проблем вставить его в рабочую сумку.

Светодиодный дисплей продукта также значительно упрощает его использование. Вы можете легко выявить и отследить любые проблемы с кабелем, просто взглянув на простой, но полезный дисплей тестера. Он достаточно яркий, чтобы можно было четко различить светодиоды, даже если вы находитесь на улице.

Тем не менее, моя единственная проблема с этим тестером — это то, что он поставляется с плохо переведенным английским руководством. К счастью, есть Интернет, так что вы можете легко найти и узнать из информативных видео-руководств, если у вас возникнут трудности с использованием продукта.

Плюсы

Поставляется с многофункциональными функциями
Может автоматически выполнять диагностические тесты кабеля
Расширенная совместимость с типами кабелей
Пользователи могут легко таскать его везде
Отличный светодиодный дисплей

Минусы

Плохо переведено руководство по продукту

Если вы ищете продукт, который справится со своей задачей, этот тестер — то, что вам нужно.Он достаточно надежен и надежен как для работы, так и для личного использования.

3. Тестер кабеля для передачи данных LAN Explorer от Klein Tools

После того, как мои коллеги спросили нас о надежном тестере сетевого кабеля, они точно порекомендовали мне продукт Klein Tools. Таким образом, я также полностью поддерживаю этот кабельный гаджет среди кучи сетевых тестеров, наводняющих рынок.

Для начала вы можете эффективно выполнить широкий спектр тестов подключения одним нажатием кнопки.Следовательно, вы можете легко проводить испытания кабелей без сложной конфигурации устройства. Это особенно полезно для новичков, которые хотят выполнить простую диагностику подключения.

Кроме того, на выходе сетевого тестера имеется яркий и хорошо различимый светодиодный дисплей. Таким образом, вы можете четко определить, есть ли у проверяемого кабеля какие-либо проблемы или проблемы с соединительной линией, без каких-либо хлопот и трудностей.

В том же ключе светодиодный дисплей оснащен системой быстрой обратной связи, которая быстро показывает результаты тестирования соединения без каких-либо задержек.На дисплее отчетливо отображается состояние подключений.

Потребители могут без проблем использовать портативный тестер сетевых кабелей для типов кабелей RJ11, RJ12, RJ45, CAT 3, CAT 5e, CAT 6, CAT6a. Очевидно, что широкая совместимость тестера не помешает вам тщательно проанализировать кабельные соединения.

Что мне больше всего нравится в этом продукте, так это его функция экономии заряда аккумулятора. Устройство автоматически выключается через 10 минут бездействия, гарантируя, что аккумулятор вашего тестера не разрядится из-за бездействия.

Однако этот продукт не может тестировать другие параметры кабельных соединений, в частности, сертификационные тесты скорости и уровня. Тем не менее, продукт может надежно и последовательно проверять целостность кабелей.

Плюсы

Можно проверить кабельные соединения одним нажатием кнопки
Имеет яркий и информативный светодиодный дисплей
Поставляется с системой быстрой обратной связи, которая мгновенно сообщает о результатах теста.
Идеально совместим с различными типами кабелей
Поставляется с функцией экономии заряда аккумулятора

Минусы

Невозможно провести сертификационные испытания кабеля по скорости и уровню

Как видите, этот тестер — отличный продукт, если вы хотите провести только базовый и элементарный анализ кабеля.Он доступен по цене и достаточно надежен, чтобы стать опорой вашей мастерской.

4. Тестер сетевого кабеля Optimal Shop

Убедитесь, что ваши сетевые кабельные соединения находятся в отличном состоянии с этим фирменным кабельным тестером. Мне нравится, что этот тестер может стабильно обеспечивать точное и тщательное считывание целостности кабельных соединений.

Что мне больше всего нравится в этом тестере линии, так это то, что он оснащен легко читаемым светодиодным индикатором с маркировкой, соответствующей результату проверки соединения.Уверяю вас, что из-за этой функции у вас не будет проблем с исправлением и анализом соединений с помощью этого тестера.

Кроме того, продукт может надежно обнаруживать любые нарушения соединения, будь то перекрещивание проводов или короткое замыкание.

Кроме того, мне также нравится, что этот продукт портативный и его можно носить практически везде. Благодаря простой конструкции вы без проблем поместите это устройство прямо в сумку.

И не забываю, тестер также совместим с большим количеством разновидностей кабелей.Этот тестер может подключаться к RJ11, RJ12, RJ45, CAT5, CAT6 и многим другим для перечисления. Если вы ищете устройство, которое может надежно подключаться к кабелям, возможно, вам стоит рассмотреть этот тестер подключения к сети Ethernet.

Однако, меня беспокоит только то, что этот продукт не имеет какой-либо электрической защиты. Чтобы исправить это, убедитесь, что тестируемый кабель отсоединен от всех подключений, находящихся под напряжением, и все будет в порядке.

Плюсы

Пользователи могут легко считывать результаты тестов благодаря великолепному светодиодному дисплею
Надежно обнаруживает нарушения соединения
Легко переносится практически везде
Совместимость с широким спектром кабельных устройств

Минусы

Не сертифицировано для использования с токоведущими соединениями

Учитывая эти моменты, я искренне рекомендую этот тестер всем, кто ищет доступное, но надежное устройство, которое может безотказно выполнять проверки соединения без сбоев.

5. Тестер сетевого кабеля Zoostliss

Если вы беспокоитесь о том, чтобы ваши сетевые кабели были в отличном состоянии, вам необходимо иметь этот сетевой тестер.

С первого взгляда вы можете четко увидеть визуальный и хорошо освещенный светодиодный дисплей продукта. Мне нравится, что этот тестер оснащен легко читаемым дисплеем, на котором без каких-либо проблем отображаются результаты анализа кабеля.

Кроме того, этот тестер удобен для новичков. Просто вставьте кабели, которые вы тестируете, в соответствующие разъемы устройства, и тестер автоматически проведет тесты подключения.Я рекомендую этот простой продукт всем, кому требуется функциональное, но простое устройство, которое качественно выполняет свою работу.

Хотя устройство может показаться простым, оно все же может надежно выполнять несколько тестов кабельных соединений. Например, вы можете без проблем эффективно выполнять тесты целостности и сопряжения с этим устройством. Еще одна причина, по которой я полностью рекомендую этот продукт потребителям, которым нужен тестер, ориентированный на производительность.

Кроме того, разъем совместим с кабелями типов RJ45, RJ11, CAT6, CAT5e.Таким образом, вы можете без проблем провести тщательный диагностический тест на телефонных или интернет-шнурах.

Мне также нравится, что компания предоставляет своим клиентам щедрый период возврата и замены. Это показывает, насколько Zoostliss стремится предоставить потребителям лучший сервис, помимо продажи высококачественных тестеров.

Моя единственная проблема с этим продуктом — неисправное и плохо переведенное руководство по эксплуатации. Тем не менее, есть Интернет, к которому мы можем получить широкий доступ по вопросам, связанным с тестерами.

Плюсы

Поставляется с легко воспринимаемым и легко читаемым светодиодным дисплеем
Идеально для начинающих
Может выполнять широкий спектр тестов соединений
Совместимость с различными типами кабелей
Компания предоставляет щедрые сроки для возврата и замены

Минусы

Поставляется с плохо переведенным мануалом

Учитывая все обстоятельства, я настоятельно рекомендую этот способный тестер потребителям, которые ищут продукт, который может работать исключительно.Не стесняйтесь покупать этот доступный тестер.

6. Многофункциональный тестер сетевого кабеля Noyafa

У меня уже был опыт использования портативного сетевого тестера Noyafa. Достаточно сказать; этот продукт входит в число лучших тестеров, которые я использовал в прошлом.

Я настоятельно рекомендую этот продукт профессиональным работникам, работающим с обширными кабельными соединениями. Например, тестер может тестировать соединения длиной до 1999 метров — огромный диапазон длин для портативного тестера.

Кроме того, сетевой тестер поставляется с довольно щедрым пакетом продуктов. Для перечисления вместе с тестером упакованы две литиевые батареи, прочный футляр для переноски, адаптер для зарядки, телефонный и кабельный сетевой адаптер, зажим для кабеля и карта памяти TransFlash.

Дисплей тестера тоже заслуживает похвалы. В отличие от ранее заявленных кабельных тестеров, продукт Noyafa поставляется с полноэкранным графическим дисплеем. Небольшой монитор может отображать полную карту проводного соединения, предоставляя пользователям точную диаграмму, отображающую всю кабельную линию.

Что мне еще нравится в этом тестере, так это его совместимость с широким ассортиментом кабелей. В частности, он может подключаться к коаксиальным кабелям BNC, Ethernet и телефонным кабелям. В целом, я искренне считаю этот продукт лучшим тестером RJ45 на рынке.

Тестер также может работать в различных средах с влажностью от нуля до семидесяти градусов по Цельсию. Таким образом, вам не нужно беспокоиться о погодных условиях, влияющих на это устройство.

К сожалению, я не считаю этот тестер лучшим продуктом для новичков.Из-за сложности тестера сетевого кабеля его довольно сложно понять и использовать.

Плюсы

Может тестировать до 1999 метров длины кабеля
Поставляется с щедрыми бесплатными продуктами
С полностью графическим дисплеем
Можно разместить несколько наборов кабелей
Может работать в различных средах

Минусы

Не рекомендуется для начинающих

Короче говоря, это лучший продукт для профессионалов или опытных электриков, поскольку тестер имеет множество функций, которые могут сделать вашу работу более управляемой.Если вам нужен надежный кабельный тестер, вы можете проверить его.

7. Тестер сетевого кабеля TRENDnet

Тестер портов Ethernet

TRENDnet — один из лучших тестеров на рынке. Мои коллеги использовали этот продукт в прошлом, и все они имеют хороший опыт использования указанного инструмента тестирования в своем арсенале.

С помощью этого продукта вы можете точно и тщательно проверить стабильность и целостность соединения. По сути, тестер предоставляет пользователям разнообразный список тестов, которые могут четко обнаруживать ошибки проводки и сами кабели.Это особенно полезно для электриков, которым необходимо тщательно проверять свои проекты.

Что мне также нравится в этом продукте, так это то, что он может без проблем тестировать длинные кабели. Единственное предостережение в том, что тестер ограничен только 300 метрами. Этого достаточно, если вы работаете только над небольшими и средними проектами электромонтажа.

Кроме того, вы также можете выполнять удаленное тестирование устройства. Устройство позволяет проводить циклические тесты, даже если вы находитесь вдали от самого тестового устройства.Эта функция меняет правила игры для тех, кто часто работает вдали от установок подключения.

Мне также нравится, что лучший тестер сетевых кабелей может проводить непрерывное сканирование соединений без просчетов и неточностей. Эта особенность конструкции позволяет проводить тестирование на нескольких шнурах из двух совершенно разных мест.

К сожалению, в продукте нет аккумулятора. Это не так уж и важно, но достаточно важно, чтобы вы знали об этом, прежде чем совершать покупку.

Плюсы

Может выполнять различные испытания кабельных соединений
Имеет возможность удаленного тестирования
Возможность проверки кабелей длиной до 300 метров
Постоянно проверяет подключение

Минусы

Без аккумулятора

По большому счету это надежный продукт, способный без сбоев грамотно провести диагностику и проверку целостности.Это новый тестер, который может стать существенным дополнением к вашему рабочему арсеналу.

8. Southwire Tools & Equipment Тестер сетевого кабеля

Если вы устали от дешевых и ненадежных сетевых тестеров, возможно, вам стоит попробовать этот продукт. Похвальный обзор продукта тестером сетевого кабеля, сделанный моими коллегами, заставил меня понять, что это, возможно, лучший тестер кабеля категории 5, доступный на рынке.

Особенность, которая в первую очередь вызвала у меня интерес, — это потрясающий ЖК-дисплей, которым он поставляется.В отличие от обычных светодиодных дисплеев с другими продуктами, этот тестер имеет полноценный мини-монитор. Мне нравится, что этот тестер может визуально обеспечивать заметную обратную связь линий соединения даже в темноте.

Кроме того, мне нравится, что этот профессиональный кабельный тестер может легко и последовательно обнаруживать наиболее распространенные ошибки проводки. В частности, тестер может легко обнаруживать разделенные пары. Эта функция полезна для сотрудников, которые всегда работают над проектами прокладки сетевых кабелей.

Тестер также гарантирует точные показания трассировки кабеля, которые не уступают другим более дорогим устройствам. По сути, это недорогой продукт, который может существенно выполнять анализ сетевых кабелей и устранение связанных с ними неисправностей.

Кроме того, устройство выглядит прочным и надежным в обращении. Очевидно, что качество само по себе не будет проблемой для этого продукта. Чтобы подтвердить мое утверждение, тестер поставляется с износостойким и прочным корпусом, который покрывает все устройство.

Я также ценю то, что наконечники разъемов Rj11 и RJ45 тестера поставляются с крышками портов, защищающими их от повреждений, вызванных мусором и твердыми частицами.

Однако меня беспокоит этот продукт, так как запасные части устройства нигде не продаются. Лучше купить новый прибор на случай, если вы повредите этот тестер. Тем не менее, прочный корпус из материала должен предотвратить серьезные повреждения в результате использования.

Плюсы

Поставляется с ЖК-дисплеем, на котором четко отображаются результаты испытаний
Он может последовательно обнаруживать типичные проблемы с проводкой
Производительность на уровне более дорогих устройств
На ощупь прочная и прочная
Поставляется с защитными наконечниками RJ11 и RJ45

Минусы

Запасные части для устройства отсутствуют

9.Klein Tools VDV501-851 Комплект тестера сетевого кабеля

Тестер сетевых линий

Klein Tools — это надежное оборудование, идеально подходящее как для работы, так и для поддержания связи в домашних условиях.

Мне нравится, что этот комплект полностью совместим с RJ11, RJ12, RJ45 и коаксиальными видеокабелями. Эта функция множественного подключения делает его незаменимым оборудованием для каждого инженера-электрика, работающего в полевых условиях. Устройство может без проблем работать с несколькими кабелями.

Я также настоятельно рекомендую этот аппарат людям, которые работают с различными кабельными соединениями.Помимо способности продукта работать на больших расстояниях (2000 футов / 610 м), он также может быстро проверить наличие ламелей и проблем на соединительной линии.

Например, устройство может легко определить, есть ли в соединении проблемы, связанные с коротким замыканием, неправильным подключением, разрывом или разрывом кабеля. Эта функция упрощает и упрощает работу с ошибками кабельных соединений.

Испытательный прибор также имеет режим экономии заряда батареи на время простоя. Эта функция предотвращает разряд батареи из-за бездействия.Мне нравится, что дизайнеры тестировщиков включили этот крохотный компонент, поскольку он демонстрирует их внимание к деталям.

Однако вы не сможете использовать тон-генератор продукта, если не купите еще один компонент у производителей. Это моя единственная проблема с тестером, поскольку вы не сможете полностью использовать функции продукта, если не купите указанный дополнительный компонент. Тем не менее, аппарат и так работает нормально.

Плюсы

Устройство, которое может без проблем работать с различными типами кабелей
Может анализировать кабели на расстоянии до 2000 футов.в длину
Для работы и домашнего хозяйства
Быстро выявляет и помечает типичные проблемы с кабелями
Поставляется с функцией экономии заряда аккумулятора

Минусы

В комплект не входит тон-генератор

Короче говоря, это отличный и заслуживающий похвалы продукт, который прост в использовании и достаточно надежен, чтобы стать основой инвентаризации управления подключениями.

10. Тестер сетевого кабеля Fluke Networks MS2-100

Этот тестер кабеля Fluke Network, работающий от батареек AA, является еще одним продуктом, который положительно оценен моими коллегами.Я слышал о Fluke Networks MS2, когда начинал проводить проекты по прокладке кабелей.

Я уверен, что этот продукт является одним из лучших инструментов для тестирования сети с большим временем автономной работы, доступных в настоящее время на рынке. Это устройство обладает некоторыми замечательными функциями, которые могут существенно помочь вам в ваших проектах по управлению подключениями.

Например, тестер может похвастаться максимальной совместимостью с распространенными типами кабелей. Я могу подключать коаксиальные кабели, RJ11, RJ45 и CAT без адаптеров.Эта функция полезна для работников, которые на рабочем месте регулярно используют кабели различных типов.

Мне также нравится, что тестер оснащен графическим ЖК-дисплеем. На экране отображается визуальная схема разводки всего тестируемого кабеля, на которой даже отображается идентификатор кабеля и расстояние до неисправных соединительных линий. Эта функция позволяет вам проверить, есть ли на линиях, над которыми вы работаете, дефектные открытые, короткие, разделенные пары и поперечные провода.

Устройство также отлично работает как тестер непрерывности.Продукт может безопасно выполнять стабильную и надежную проверку соединения. Я искренне рекомендую этот продукт, если вы ищете надежный и надежный тестер в полевых условиях.

Однако единственное, что отталкивает это устройство, — это его неспособность проверить скорость передачи данных по кабелю. Тем не менее, продукт уже и так отличный; просто он мог бы быть идеальным, если бы имел указанную особенность.

Плюсы

Хорошо зарекомендовавший себя долговечный продукт
Имеет достаточный срок службы батареи
Совместим практически со всеми типами кабелей
Имеет графический LDC, обеспечивающий визуальную карту соединения
Отличный тестер непрерывности

Минусы

Невозможно проверить скорость передачи данных

В целом я доволен продуктом и более чем доволен.Наличие такого тестера в вашем наборе инструментов может помочь вам настроить кабельные соединения плавно и эффективно.

11. Расширенный многофункциональный кабельный тестер Noyafa

Безусловно, лучший тестер кабелей CAT6 на рынке, тестер Noyafa идеально подходит для проведения тщательного и тщательного анализа и проверки соединений, поскольку он входит в число лучших доступных тестеров кабелей категории 6.

Мне нравится, что продукт имеет широкий диапазон совместимости с типами кабелей.Он может легко и профессионально тестировать типы RJ45, CAT5 и CAT6. Устройство также может надежно тестировать кабели длиной до 200 метров.

Верный своему названию, этот многофункциональный кабельный тестер действительно обладает некоторыми впечатляющими характеристиками. Например, он может с высокой точностью проверять ток, мощность, напряжение PoE и проверять кабели. Исключительно по этой причине я рекомендую этот продукт работникам, ежедневно использующим различные кабельные соединения.

Кроме того, этот усовершенствованный кабельный тестер может также проверять и отслеживать неисправные провода в различных режимах.В частности, он имеет три режима: аналоговый, PoE и режим фильтра переменного тока, что делает его идеальным устройством для инженеров-кабельных инженеров, работающих в разнообразной рабочей среде.

Мне также нравится, что производители сделали продукт с легко читаемым и ярким ЖК-дисплеем. Таким образом, работа в темноте не должна быть проблемой для этого устройства. Монитор хорошо различим и хорошо заметен даже издалека.

Однако я заметил, что зонд для подключения кабеля устройства может быть случайно включен, что может привести к разрядке аккумулятора устройства.Тем не менее, чтобы исправить это, я надежно спрятал инструмент в жесткую оболочку, что быстро устранило эту проблему.

Плюсы

Совместимость с типами кабелей RJ45, CAT5, CAT6
Может тестировать до 200 метров кабеля длиной
Имеет возможность проверки нескольких параметров подключения
Он может выполнять испытания кабеля в трех различных режимах
Оборудован хорошо различимым ЖК-дисплеем

Минусы

Зонд может быть подвержен случайному срабатыванию

Как показано выше, этот кабельный тестер действительно является надежной технологией.Я высоко ценю этот набор для тестирования, поскольку он надежный, точный и достаточно надежный, чтобы стать основным инструментом в моем арсенале для тестирования кабелей.

12. Tempo Communications PA1574 Тестер сетевого кабеля

Продукт

Tempo Communications — это надежная технология, которую мои коллеги часто хвалят. Их обзор тестера свидетельствует о надежности продукта при проведении испытаний и анализа соединений.

Мне нравится, насколько это компактное и маленькое устройство.Конструкция тестера позволяет без проблем переносить его повсюду. Вы можете спустить его в карман брюк или положить в рабочую сумку.

Дополнительно продукт может грамотно провести проверку целостности, выявляя обрывы кабеля на линии подключения. Он может стабильно обнаруживать обрыв, перекрестные соединения и короткие замыкания по всему проводу. Мне нравится, насколько надежен продукт в рабочей области, так как он может надежно отличить плохие связи от хороших.

Устройство также может надежно определять мощность и возможность подключения кабелей LAN, RJ45, RJ11 и RJ12. Эта перекрестная совместимость с другими проводами делает его отличным тестером, способным выполнять сканирование с надежными результатами.

Кроме того, тестер может также проверять кабели длиной не менее 500 метров. Кроме того, он может автоматически выполнять диагностический тест проводов, вставленных в контакты разъема продукта.

Однако я заметил, что резиновые пылезащитные колпачки тестера можно легко сместить со своего места.Ремни или ленты не фиксируют их, поэтому будьте осторожны при хранении продукта, так как протекторы могут случайно сместиться.

Плюсы

Компактное устройство, которое пользователи могут хранить практически везде
Отлично проверяет целостность цепи
Он может быстро определить, есть ли в линейном соединении плохие или хорошие провода
Совместимость с кабелями LAN, RJ45, RJ11, RJ12
Может тестировать до 500 метров кабеля длиной
Автоматические испытания вставленных проводов

Минусы

Протектор легко снимается с позиции

В целом, это прочный продукт, который можно использовать для множества функций.Поставляемый с похвальными утилитами, этот тестер может стать отличным дополнением к вашему рабочему столу для подключения кабелей.

На что обращать внимание при покупке тестера сетевого кабеля

Ниже перечислены важные факторы, которые потребители должны тщательно учитывать, прежде чем покупать лучший тестер сетевого кабеля. Обязательно обратите внимание на эти аспекты, поскольку они могут либо сломать, либо сломать тестеры, которые вы купите.

Более того, принятие к сведению этих моментов поможет вам выбрать наиболее подходящий тестер для вашего использования.

Возможность измерения длины

Важно знать максимальную длину тестера кабеля. Это связано с тем, что тестеры сетевых кабелей имеют ограниченный диапазон для адекватной оценки и проверки целостности соединений шнуров.

Если вы не соблюдаете рекомендованную максимальную длину кабеля, предписанную продуктом, вы можете столкнуться с неверными показаниями или результатами проведенных сетевых тестов.

Совместимость кабелей

Как и любая другая электроника, некоторые конструкции могут соответствовать техническим требованиям других продуктов, а могут и не соответствовать.Таким образом, вам следует внимательно проверить, совместим ли тестер, который вы собираетесь купить, с типами кабелей, которые вы собираетесь тестировать.

Предположим, вы работаете в сфере электроники и регулярно сталкиваетесь с проводами и шнурами. В этом случае я рекомендую вам приобрести кабельный тестер, полностью совместимый практически со всеми типами кабелей.

Обратите внимание, что некоторые тестеры могут быть напрямую подключены к разным типам кабелей, в то время как другим требуется своего рода адаптер.

Тестер Дисплей

На рынке представлено множество тестеров сетевых кабелей с различными дисплеями.Например, некоторые тестеры показывают результат оценки шнура только с помощью световых индикаторов и звуковых сигналов.

Однако проблема с этими простыми дисплеями заключается в том, что они не показывают адекватно точные числовые значения и другие важные единицы тестирования.

Например, вы можете получить тестер кабеля cat6 с результатами для печати. Этот тип тестера показывает результаты проведенного теста, выдавая физическую квитанцию, подтверждающую проводное соединение.

Таким образом, если вы хотите знать точные показания ваших кабельных соединений, я рекомендую вам приобрести тестер с ЖК-экраном или светодиодным дисплеем.Просто убедитесь, что дисплей тестера, который вы собираетесь получить, достаточно четкий и разборчивый.

Гарантийный срок

Поскольку тестеры сетевых кабелей — это деликатные продукты, которые часто подвергаются воздействию различных экстремальных факторов, я настоятельно рекомендую вам приобрести тестер с длительным гарантийным сроком.

Отзывы клиентов

Также не помешает проверить отзывы покупателей о продукте, который вы собираетесь купить. Отзывы потребителей отражают надежность и тип обслуживания, которое производители предоставляют своим покупателям.

Например, предположим, что вы ищете лучший тестер кабеля Ethernet или даже просто тестер скорости кабеля Ethernet. В этом случае вы можете проверить отзывы предыдущих покупателей о тестерах кабеля Ethernet, которые подтверждают звездный рейтинг продукта.

Тип исследования

Существует ряд тестов, которые могут выполнять тестеры сетевых кабелей. Стандартные тесты подключения включают проверку напряжения, проверку целостности, проверку сопротивления, измерение длины кабеля, проверку контактов и оценку подключения шнура.

Этот фактор необходимо тщательно учитывать, поскольку некоторые тестировщики могут выполнять только один тип теста, в то время как другие могут выполнять анализ нескольких соединений. Пожалуйста, подумайте, какие тесты вы бы провели, чтобы выбрать лучший кабельный тестер для вашей ситуации.

Прочность

Если вы всегда в полевых условиях, возможно, вам захочется приобрести прочный тестер, сделанный из прочных материалов, предпочтительно инструмент, сделанный из материалов, которые могут выдерживать удары при падении, пыль и скачки электричества.

Однако, если вы просто ищете продукт, который можно использовать в домашних условиях, я рекомендую вам просто купить тестер, который достаточно прост и понятен.

Поскольку более сложные тестеры обычно стоят намного дороже, я предлагаю вам приобрести устройство, отвечающее вашим потребностям.

Как работает тестер сетевого кабеля

По сути, кабельный тестер работает, посылая по кабелю «сигнал», ретранслируя и проверяя, хорошее или плохое соединение, на основе обратной связи по проводам.

В частности, тестеры могут проверить качество кабельных соединений, посылая ток по соединению локальной сети, что называется проверкой целостности. Аналогичным образом, тестеры сетевых кабелей могут выполнять проверку сопротивления, посылая электрический ток и напряжение по соединительной линии.

Сетевые тестеры — это деликатные устройства, требующие особого ухода. Всегда проверяйте, подготовлено ли кабельное соединение, которое вы собираетесь тестировать, для анализа, чтобы тестер случайно не получил удар электрическим током, который может сломать устройство.

Как проверить сетевой кабель

Проблемы с подключением — постоянная проблема для сетевых подключений. Чтобы проверить сетевой кабель, сначала вам понадобится тестер сетевого кабеля, который сможет выполнить свою работу. Просто подключите концы линии к тестеру, чтобы вы могли точно определить, правильно ли работает ваш шнур или нет.

После этого вы можете проверить работу телефонных и оптоволоконных кабелей в домашней сети с помощью квалификационных тестеров.

Аналогичным образом, вы также можете проверить передачу и передачу данных облачной службы, проверив стабильность соединения с помощью тестера сетевого кабеля.

Чтобы проверить кабели USB, вы можете выполнить простое тестирование USB, подключив концы кабеля USB к соответствующим портам на тестере кабеля.

Какой инструмент лучше всего подходит для разводки сетевого кабеля

Тестер сетевого кабеля — это наиболее практичный инструмент для проверки и оценки разводки сетевого кабеля.Это связано с тем, что тестеры могут точно идентифицировать и точно проверять электрические соединения, проходящие через сеть шнуров.

Помимо проверки кабельной разводки сети, кабельные тестеры могут также проводить предварительные испытания для обширных соединений. Это позволяет оценить, правильно ли подключен шнур и работает ли он.

По сути, тестеры сетевых кабелей помогают в дальнейшей оптимизации общей производительности подключения.

Что такое кабельный тестер 3-го уровня

Кабельный тестер 3-го уровня — это средство измерения точности и надежности продукта.Этот ярлык «уровня 3» представляет собой точную электрическую модель, которая определяет точность проводимых испытаний кабеля. Кабельные тестеры 3-го уровня жизненно важны для инженеров-электронщиков, которым нужна точность при проведении испытаний.

Считается самым надежным кабельным тестером, так как он может дать наиболее точные и точные результаты тестирования. Эти типы устройств часто самые дорогие, поэтому будьте осторожны, прежде чем покупать кабельный тестер 3-го уровня.

Как использовать тестер сетевого кабеля

Я просто обрисовал общие шаги, которым вы можете следовать, поэтому даже если вы новичок, вы можете правильно использовать тестер сетевого кабеля:

Тщательно проверьте, не отсоединен ли кабель, который вы собираетесь тестировать, от любого активного электрического соединения; это сделано для предотвращения ложных показаний, которые могут отрицательно сказаться на оценке кабельного соединения.
Правильно выберите соответствующий порт подключения для тестирования на тестере сетевого кабеля. Если, например, вы собираетесь подключить шнур с разъемом типа «f», вы должны правильно найти для него переходник или подходящую розетку.

После этого вы также должны подключить другой конец кабеля к удаленному концу тестера. Просто убедитесь, что соединение прочно вошло в контакты устройства.

Правильно включите продукт и выберите тип теста, который вы хотите выполнить.Или в других устройствах убедитесь, что тестер может автоматически выполнять базовую диагностическую проверку всей линии подключения.

Внимательно следуйте приведенным выше инструкциям, чтобы получить точное и правильное считывание подключений к кабельной сети.

Но учтите, что это только общие указания по использованию сетевого тестера. Обратитесь к руководству вашего устройства для более полного и знающего объяснения.

Где купить тестеры сетевых кабелей

Вы можете купить надежные и аутентичные тестеры сетевых кабелей в Home Depot, Ace Hardware и других уважаемых розничных магазинах бытовой техники.Более того, вы также можете выбрать из самого большого выбора кабельных тестеров на платформах онлайн-покупок.

Некоторые из самых известных торговых марок на рынке тестеров сетевых кабелей включают Fluke Networks, LeCroy и Tektronix. Тестеры, производимые этими компаниями, прочные, долговечные и проверенные на высокое качество.

Заключение

Выбор, выбор и покупка подходящего тестера сетевого кабеля может оказаться сложной и сложной задачей. Однако приобретение подходящего тестера сетевого кабеля может избавить вас от множества неудобств и проблем.Таким образом, я надеюсь, что эта статья поможет вам выбрать лучший тестер сетевого кабеля для вашей профессии и области работы.

Как всегда, никогда не забывайте, что выбор подходящего тестера сетевого кабеля требует тщательного рассмотрения различных деталей, которые точно определены и объяснены в этой статье.

HWT-500 Инструкции по переносному испытательному набору сетевого устройства защиты

% PDF-1.3
%
3728 0 объект
> / Метаданные 3751 0 R / OpenAction [3735 0 R / XYZ null null null] / Outlines 170 0 R / PageLabels 3718 0 R / PageMode / UseNone / Pages 3722 0 R / PieceInfo >>> / StructTreeRoot 3734 0 R / Threads 3729 0 R / Тип / Каталог >>
эндобдж
3751 0 объект
> поток
11.08.5452018-08-10T02: 35: 58.008-04: 00 Acrobat Distiller 5.0.5 (Windows) Предпочитаемый клиент 03T09: 38: 38.000-04: 00application / pdf2018-08-10T02: 37: 52.194-04: 00

Предпочтительный клиент

Эти инструкции применимы к портативному испытательному комплекту Eaton HWT-500 для защиты сети.

HWT-500 инструкция по переносному испытательному набору сетевого устройства

Акробат Дистиллятор 5.0.5 (Windows)

eaton: ресурсы / технические ресурсы / инструкции по установке

eaton: вкладки поиска / тип содержимого / ресурсы

eaton: страна / северная америка / сша

eaton: язык / ru

eaton: таксономия продуктов / решения для коммунальных служб / решения для сетевой защиты / аксессуары для сетевой защиты

конечный поток
эндобдж
170 0 объект
>
эндобдж
3718 0 объект
>
эндобдж
3722 0 объект
>
эндобдж
3734 0 объект
>
эндобдж
3729 0 объект
[3730 0 R 3731 0 R 3732 0 R 3733 0 R]
эндобдж
3730 0 объект
>>>
эндобдж
3731 0 объект
>>>
эндобдж
3732 0 объект
>>>
эндобдж
3733 0 объект
>>>
эндобдж
21 0 объект
>
эндобдж
157 0 объект
>
эндобдж
20 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / StructParents 6 / Type / Page >>
эндобдж
22 0 объект
> поток
HWn9} Wqw1y ‘[3HbmkVIN = ldc! @.s ~ r0 q> g’g5pwƖR
ͥIh Ր D˝s: ,,

) v8z7Pp% Gl
$ Fpg3b: J $ = fS (SG> S; Sx0O} X۳dO3g
ϣ7еKo d` ׬0 YBr -V Խ% 񚧀 [

Как определить паразитное напряжение с помощью портативного мультиметра

Практические инструкции по эксплуатации

Резюме

Откуда берется паразитное напряжение и как его измерить с помощью портативного мультиметра.

Описание

Электрики и техники очень часто тянут лишние провода, когда сооружения или здания строятся и подключаются. Это похоже на ремонт вашего дома — вы потянете лишний провод из трубы для использования в будущем.Обычно эти провода остаются неподключенными. Это области, где в цепях будет появляться фантомное напряжение.

Провода, оставленные неподключенными, скорее всего, будут областями, где в ваших цепях появится паразитное напряжение.

Показания постороннего напряжения могут быть вызваны емкостной связью проводов под напряжением с соседним неиспользуемым проводом. Эта емкость увеличивается с увеличением длины проводника. Чем длиннее провод, тем больше паразитное напряжение.

Ток в активной цепи также может вызвать показание паразитного напряжения; чем выше ток в активной цепи, тем выше паразитное напряжение. Показания паразитного напряжения, вызванного активными цепями, могут варьироваться от нескольких вольт до напряжения соседних проводников. Следует отметить, что согласно Underwriters Laboratories Inc. (UL) паразитное напряжение не является реальным напряжением и не может причинить физический вред человеку. Это связано с тем, что даже несмотря на то, что напряжения могут быть высокими, количество энергии, хранящейся в емкостной связи, очень мало.

UL также утверждает, что необходимо следить за тем, чтобы показания напряжения были паразитными, а не результатом дефекта кабеля или неправильной установки; так как такая ситуация может привести к поражению электрическим током.

Вот пример, иллюстрирующий общую ситуацию. Представьте, что вы устанавливаете низковольтное освещение в складском офисе, как показано на рисунке 1. Склад оборудован двумя проводами, проложенными параллельно кабелепроводу.Один предназначен для лампы A, которая горит, а другая пара проводов будет использоваться для установки новой лампы с использованием нового кабеля расширения, который проходит параллельно с лампой A.

Перед началом установки вы проверяете напряжение на проводе с помощью обычного портативного мультиметра с высоким входным сопротивлением, и результат измерения показывает 40 вольт, даже если линия отключена от главного выключателя. Теперь вы подозреваете, что прикосновение к проводам привело к короткому замыканию, в результате чего напряжение просочилось через изоляцию проводника.Вы тратите много времени на поиск и устранение неисправностей. Однако после тщательного расследования вы обнаружите, что короткого замыкания на массу нет! Показание 40 вольт, отображаемое на показании измерения, является показанием фантомного напряжения, образованного неиспользованным проводом. После кропотливой работы по устранению неполадок вы понимаете, что потеряли много времени на поиск и устранение паразитного напряжения.

Из этого примера мы можем сделать вывод, что использование обычного портативного цифрового мультиметра для измерения такой цепи может затруднить различение показаний фантомного напряжения от достоверных.Большинство портативных цифровых мультиметров имеют высокий входной импеданс по сравнению с импедансом измеряемой цепи. Портативные мультиметры с высоким входным импедансом, превышающим 1 МОм, предназначены для очень малой нагрузки на тестируемую цепь. В этой ситуации емкостной связи показание фантомного напряжения измеряется этим мультиметром с высоким входным сопротивлением.

В нашем примере, если бы для измерения переменного напряжения использовался мультиметр с низким входным сопротивлением, электрик обнаружил бы практически нулевое паразитное напряжение.Это связано с тем, что паразитное напряжение — это физическое явление, связанное с очень малыми значениями емкости; он не может питать нагрузку. Использование мультиметра с низким входным сопротивлением приведет к сокращению эффекта емкостной связи, а использование мультиметра с высоким входным сопротивлением — нет.

Некоторые модели портативных мультиметров Keysight, например U1242C, имеют уникальную особенность: функцию ZLow (рисунок 2), которая позволяет переключаться из режима высокого входного импеданса в режим низкого входного сопротивления для проверки наличия паразитных напряжений. .Это решение устраняет необходимость носить с собой измеритель низкого и высокого импеданса.

Функция ZLow действует как индикатор резервного напряжения и избавляет от необходимости носить с собой дополнительные инструменты для поиска и устранения неисправностей. Если реальное напряжение измеряется с помощью функции ZLow, термистор с положительным температурным коэффициентом (PTC), который предназначен для защиты от перегрузки по току, будет гарантировать, что мультиметр всегда будет работать с высоким входным сопротивлением.

Теперь вы знаете, как эффективно и эффективно обнаруживать паразитные напряжения с помощью портативного мультиметра в режиме низкого импеданса.Компания Keysight предлагает различные портативные мультиметры с функцией ZLow, которая может удалять паразитные напряжения из ваших измерений путем рассеивания напряжения связи. Используйте ZLow, чтобы снизить вероятность ложных показаний в областях, где предполагается наличие паразитных напряжений.

Приставки

Упрощение тестирования паразитного напряжения с помощью примечания по применению U1272A

Как измерить напряжение — Hioki

Как измеряется напряжение? Напряжение легко измерить тестером.

(«Тестер» и «мультиметр» часто используются как синонимы; на этой странице используется «тестер».)

Обзор

Поскольку напряжение не видно, невозможно проверить, сколько напряжения течет в цепи, просто взглянув на нее. Однако каждая цепь в электронном устройстве имеет заранее определенное напряжение, необходимое для ее работы, а более высокие напряжения могут вызвать повреждение оборудования или телесные повреждения.
В то же время схемы не будут работать, если они питаются от слишком низкого напряжения, поэтому необходимо проверить правильность напряжения при неисправности электронного устройства.Эта страница предлагает подробное введение в использование мультитестеров, которые используются при измерении напряжения, а также некоторые меры предосторожности, касающиеся их использования.

Тестеры нужны для измерения напряжения.

Если вы хотите что-то измерить, вам понадобится измерительный прибор. Инструменты используются для точного измерения; Например, вам понадобится мерка или измерительная лента, если вы хотите измерить длину, весы или весы, если вы хотите измерить вес, и часы, если вы хотите измерить время.Таким образом, используемый инструмент зависит от того, что измеряется.

То же самое относится к измерению напряжения. Это особенно верно, поскольку вы не можете увидеть или прикоснуться к напряжению. В отличие от физических свойств, вы не можете сделать приблизительную оценку, просто взглянув на них. Следовательно, для измерения напряжения вам понадобится мультиметр. Некоторые из целей, для которых используются эти инструменты, включают:

— Проверка безопасности
— Проверка качества
— Прогнозы на основе измеренных значений
— Решение проблем
— Проверка пригодности

Тестеры

Multi позволяют тщательно проверять состояние электрических устройств путем измерения напряжения.

Типы тестеров

Тестеры

доступны во множестве вариантов. В этом разделе содержится подробное описание основных типов доступных тестеров.

Аналоговые тестеры

Аналоговые тестеры

позволяют делать интуитивные суждения на основе отклонения стрелки на градуированной шкале. Они измеряют простой набор параметров, и их преимущество в том, что они просты в использовании. С другой стороны, у них есть недостаток — большие потери по инструментам.

Цифровые тестеры

Цифровые тестеры

отображают результаты своих измерений в цифровом виде, что позволяет пользователю получить точные показания. Многие цифровые модели обладают расширенными функциями, которые было бы трудно реализовать с помощью аналогового тестера, например расширенными функциями измерения, проверки целостности и проверки диодов. Некоторые модели могут даже отправлять данные измерений на компьютер. Кроме того, цифровые модели отличаются низкими инструментальными потерями.Цифровые тестеры можно классифицировать по методу исправления, который они используют.
При выпрямлении среднего значения входной сигнал обрабатывается как синусоида и преобразуется для отображения результатов измерения. Необходимо соблюдать осторожность, поскольку такой подход может привести к увеличению погрешности измерения при искажении формы сигнала. Напротив, метод истинного среднеквадратичного значения преобразует и отображает форму волны, включая ее гармонические составляющие, позволяя прибору отображать значения, характеризующиеся более низкой ошибкой измерения.

Метод истинного среднеквадратичного значения преобразует форму сигнала, включая его гармонические составляющие, для отображения с использованием формулы среднеквадратического значения.
Инструменты также можно классифицировать на основе предоставляемых ими функциональных возможностей, например, предоставляют ли они текущий измерительный терминал. Высококачественные модели предлагают большой выбор параметров измерения, а простые модели — меньше. Высококачественные модели способны выполнять высокоточные измерения в различных приложениях.Однако они также более дорогие; Рекомендуется приобрести инструмент, соответствующий цели, для которой вы планируете его использовать.

С помощью тестера

Этот раздел предлагает простое введение в использование аналогового или цифрового тестера для измерения напряжения.

Выбор параметра измерения

Мультиметры (мультиметры) получили широкое распространение как среди аналоговых, так и среди цифровых тестеров. Некоторые модели предоставляют большое количество параметров измерения. Если ваш прибор является одним из таких, выберите измерение напряжения с помощью поворотной ручки.Многие инструменты имеют поворотную ручку, которая используется для изменения измеряемого параметра. Измерение напряжения обозначается словом «Voltage» или единицей измерения «V». Вы можете получить более точные результаты, выполнив настройку нуля перед началом измерений.

Измерение цепи с помощью измерительных проводов

Вставьте красный и черный измерительные провода в клеммы на приборе. У прибора будет общая клемма для черного провода, но разные клеммы для красного провода, в зависимости от измеряемого параметра; обязательно вставьте красный провод в клемму измерения напряжения.

Клемма измерения напряжения

Считывание значения

Если вы измеряете напряжение постоянного тока, красный измерительный провод является положительным, а черный измерительный провод — отрицательным. Если вы измеряете напряжение переменного тока, выводы не имеют положительной или отрицательной связи. Если вы измеряете напряжение, подключите провода к обоим концам измеряемой цепи. Таким образом можно измерить значение напряжения. Если вы используете аналоговый прибор, прочтите положение стрелки на градуированной шкале; если вы используете цифровой прибор, считайте числовое значение с дисплея.

Вы можете выбрать диапазон измерения для измерения напряжения. Если вы не уверены, насколько велико измеряемое напряжение, начните с самого высокого диапазона и постепенно переключайтесь на более низкие диапазоны по мере необходимости. Если вы используете цифровой тестер, многие модели могут автоматически выбрать диапазон за вас.

Выберите диапазон

Меры предосторожности при измерении напряжения

При измерении напряжения тестером необходимо соблюдать некоторые меры предосторожности.

Отодвиньте провода от тестируемой цепи при изменении диапазона.

Если вам нужно изменить диапазон, сначала отодвиньте щупы от измеряемой цепи. Изменение диапазона, когда провода находятся в контакте с цепью, может повредить прибор.

Соблюдайте осторожность при контакте проводов с проверяемой схемой.

Соблюдайте осторожность, чтобы провода соприкасались только с намеченной областью. Неосторожное соприкосновение проводов с другими частями цепи может повредить не только прибор, но и электронное устройство, которое вы пытаетесь измерить.

Измерение напряжения тестером

Вам может потребоваться измерить напряжение, чтобы проверить безопасность или качество электронного устройства. Для измерения напряжения необходимы мультиметры (мультиметры). Эти инструменты доступны в аналоговом и цифровом вариантах, и многие из них предлагают ряд удобных функций. Используйте то, что вы узнали здесь, чтобы выбрать тестер, который соответствует вашим потребностям, а затем использовать его для измерения напряжения.

Узнать больше

Что такое напряжение?
Что такое напряжение? Эта страница предлагает легкое для понимания объяснение того, как напряжение отличается от тока, единицы измерения, в которых оно измеряется, и другую информацию.
Как пользоваться цифровым мультиметром
Как пользоваться цифровым мультиметром. Обзор достоинств и недостатков.

Подключенный к смартфону Тестер кабеля и анализатор сети Ethernet

Общие вопросы

Совместим ли мой телефон / планшет с Pockethernet?

iOS

iPhone 4S и новее

iPod touch 5-го поколения и новее

iPad 3-го поколения и новее

Android

Bluetooth 2.1 классический, совместимый с Android 4.3 или выше

Могу ли я использовать Pockethernet без телефона / планшета?

Pockethernet имеет быстрый измерительный тест, который работает без подключенного приложения для смартфона. Аппаратное обеспечение имеет базовый пользовательский интерфейс, состоящий из светодиодов RGB (светодиоды состояния пары проводов), которые отображают результаты. (тип прошел / не прошел / сбой) и сеть (статус канала / DHCP)

Могу ли я использовать приложение Pockethernet без оборудования?

Нет, без оборудования вы не сможете использовать ни одну из функций.

Вы выпустите приложение для Windows phone?

Нет, в настоящее время этого нет в дорожной карте.

Проводит ли Pockethernet сертификацию кабелей?

Нет. Pockethernet не является устройством для «сертификации кабеля», но выполняет квалификацию и проверку кабеля.

Как выглядит отчет об измерениях от Pockethernet?

Есть ли на Pockethernet гарантия?

Да, на Pockethernet предоставляется стандартная ограниченная гарантия сроком на 1 или 2 года, в зависимости от вашего региона.Всем покупателям внутри ЕС предоставляется гарантия 2 года, всем остальным — 1 год.

Почему я не могу провести тестирование, когда мой Pockethernet подключен к USB-порту?

Пока USB-порт подключен, измерения не могут быть выполнены. Устройство должно быть выключено для соответствия нормативным требованиям.

В Pockethernet есть тональный зонд?

Нет, Pockethernet не поставляется с датчиком тонального сигнала.Огромный выбор из них доступен по цене от 20 до 200 долларов. Пробники более высокого класса обычно более чувствительны и лучше подавляют гудение 50/60 Гц. Любой аналоговый тональный пробник должен работать с Pockethernet.

Pockethernet, как мне это произносить?

У меня есть отличные идеи относительно функций, которые я хотел бы увидеть в будущем

Отлично. Поделитесь с нами своими идеями через: info AT pockethernet.com

Могу ли я подключить Pockethernet к телефонной линии?

Нет. Технически устройство не должно быть им повреждено, но это все равно недопустимо, так как у него нет защиты от ударов молнии или подобных событий высокого напряжения, которые могут произойти на телефонной линии.

Почему устройство издает щелчки при выполнении тестов?

Внутри есть движущиеся части, которые издают этот шум, они называются реле, если вы посмотрите внутрь, вы можете увидеть их, 2 белых блока сразу за портом Ethernet.

Почему Pockethernet отключается, если я не пользуюсь им несколько минут?

Если Bluetooth не подключен, устройство выключится через 2 минуты в целях экономии энергии. Если есть соединение Bluetooth, устройство не выключится.

Можете ли вы посоветовать тональный зонд для использования с Pockethernet?

Огромный выбор из них доступен по цене от 20 до 200 долларов.Пробники более высокого класса обычно более чувствительны и лучше подавляют гудение 50/60 Гц. Любой аналоговый тональный зонд должен работать с Pockethernet. Если вы не уверены, просто спросите нас по адресу: info [at] pockethernet.com, и мы сообщим вам об этом.

Покупка и доставка

Почему вы не отправляете Pockethernet по всему миру?

Как аппаратный продукт Pockethernet должен соответствовать нормативным требованиям.Нам необходимо оценить их по странам, что требует времени. В настоящее время мы осуществляем доставку в следующие регионы: ЕС, США, Канада, Австралия и Новая Зеландия. Если вы заинтересованы в покупке Pockethernet за пределами этих регионов, напишите нам или подпишитесь на нашу рассылку, чтобы получать уведомления, когда она появится.

Могу ли я купить Pockethernet в розничном магазине?

Нет, на данный момент Pockethernet можно купить только в нашем интернет-магазине.

Я хочу заказать Pockethernet для своей компании. Получу ли я коммерческий счет?

Да, все заказы отправляются со счетом.

Хочу сделать заказ для своей компании. Могу ли я получить заказ без НДС?

Да. В процессе оформления заказа убедитесь, что вы оформляете заказ как компания, и укажите свой номер плательщика НДС.Любая компания с действующим идентификатором НДС в пределах ЕС (кроме Германии) может делать заказы без НДС. (НДС не применяется к заказам из США, Канады, Австралии, Новой Зеландии, Швейцарии, Норвегии, Исландии, Лихтенштейна)

Что входит в комплект при покупке Pockethernet

Pockethernet

1 Удаленный терминатор (для тестов схемы разводки и BER)

Защитный чехол для переноски

USB-кабель для зарядки и обновления прошивки

Кабель Ethernet длиной 50 см для подключения к розетке

Руководство пользователя на английском языке

Магазин не принимает мой номер плательщика НДС?

Убедитесь, что вы указали код страны.Формат должен быть [код страны] [номер плательщика НДС]. (например, DE123456789). Если он по-прежнему не работает, проверьте, действит ли ваш идентификатор плательщика НДС на на этом веб-сайте . В других случаях, пожалуйста, напишите нам info [at] pockethernet.com

Какие варианты оплаты вы предлагаете?

В настоящее время мы предлагаем оплату кредитной картой и банковский перевод во все страны ЕС. (В ближайшее время мы реализуем больше способов оплаты)

Сколько стоит отправка?

Пожалуйста, проверьте цены в интернет-магазине.

Должен ли я платить таможенные пошлины?

В регионах за пределами ЕС таможенные пошлины, сборы за таможенное оформление и местные налоги с продаж могут быть уплачены при получении груза. Ознакомьтесь с вашими местными правилами. Вы можете рассчитать эти расходы, например, с помощью этой услуги: dutycalculator.com (выберите Импорт из: Германия, Описание продукта: коммутатор Ethernet)

Технический

Как сбросить Pockethernet?
В устройстве есть функция сброса: нажмите кнопку питания на 10 секунд, а затем подключите USB-штекер.
Совместим ли Pockethernet с другими адаптерами схемы разводки?
Нет. Pockethernet работает только с терминатором, поставляемым с устройством. Сторона обратной связи используется для тестов BER
Как Pockethernet выполняет одностороннее измерение длины и обнаружение неисправностей?
Благодаря использованию TDR (рефлектометрия во временной области)
Могу ли я использовать тонер на проводе под напряжением, на другом конце которого есть переключатель?
Да, ни Pockethernet, ни другое устройство не должны быть повреждены, так как сигнал составляет всего пару вольт, а ток ограничен.Единственным недостатком может быть то, что уровень звука будет намного ниже, поскольку трансформатор Ethernet и оконечные устройства заземляют сигнал. Кроме того, если это экранированный кабель, а разъем на другом конце заземляется удаленным устройством, он может полностью экранировать сигнал.
Могу ли я использовать терминатор схемы разводки / обратной связи в качестве соединителя RJ45?
Может ли Pockethernet определить, к какой VLAN подключен порт?
Если порт находится в режиме доступа / без тегов, теги VLAN удаляются коммутатором перед отправкой пакетов, поэтому они не обнаруживаются устройством.Если настроен для порта, Pockethernet может получать информацию CDP или LLDP, которая обычно включает собственный идентификатор VLAN. Если порт находится в режиме транка / с тегами или является портом доступа, также переносящим тегированные пакеты, вы можете использовать функцию монитора трафика, чтобы увидеть идентификаторы VLAN для кадров, отправляемых по каналу.
Поддерживает ли Pockethernet IntelliTone от Fluke?
IntelliTone запатентован Fluke, поэтому, к сожалению, мы не можем его поддерживать.(Хотя оборудование на это способно)
Насколько близко мой телефон должен быть к Pockethernet для работы?
В нормальных условиях Pockethernet должен находиться в пределах 10 метров от вашего телефона.
Для каких тестов мне нужен терминатор схемы разводки / обратной связи Pockethernet?
Сторона терминатора со схемой разводки используется для проверки схемы разводки * барабанной дроби *.Сторона обратной связи используется для теста BER.
Могу ли я подключить Pockethernet к телефонной линии?
Нет. Технически устройство не должно быть им повреждено, но это все равно недопустимо, так как у него нет защиты от ударов молнии или подобных событий высокого напряжения, которые могут произойти на телефонной линии.
Можно ли использовать Pockethernet для тестирования IP-камер?
Если вы используете Pockethernet вместо камеры, вы можете: проверить кабель к камере, проверить, есть ли PoE на этом кабеле, проверить, можно ли установить сетевое соединение по кабелю с определенными настройками VLAN и целями ping.Если камера уже подключена к сети, ее можно отправить с другого порта Ethernet. Что Pockethernet не может сделать, так это подключиться к камере и получить изображение, изменить настройки и т. Д. Однако это будут программные функции, которые могут быть добавлены в будущем. (если вас это очень интересует, напишите нам об этом через info AT pockethernet.com)
Ограничен ли TDR 300 м по программным или аппаратным причинам?
Сколько ошибок допустимо с помощью теста «BER»?
Ethernet отказоустойчив, он все равно будет работать со многими ошибками, но с меньшей полосой пропускания.Кабель хорошего качества, который установлен правильно, должен возвращать 0 ошибок. Несколько ошибок не должны быть серьезной проблемой, этот кабель все равно следует считать хорошим.
Для просмотра всех часто задаваемых вопросов щелкните здесь

Как вручную проверить источник питания с помощью мультиметра

Правильно выполненный тест блока питания с помощью мультиметра должен подтвердить, что блок питания находится в хорошем рабочем состоянии или его необходимо заменить.

Прочтите важные советы по безопасности при ремонте ПК из-за опасностей, связанных с этим процессом.Ручное тестирование источника питания предполагает тесную работу с электричеством высокого напряжения.

Не пропускайте этот шаг! Безопасность должна быть вашей главной заботой во время проверки источника питания, и есть несколько моментов, о которых вы должны знать, прежде чем начинать этот процесс.

Откройте корпус вашего компьютера. Короче говоря, это включает в себя выключение компьютера, отсоединение кабеля питания и отключение всего остального, подключенного к внешнему компьютеру.

Чтобы упростить проверку источника питания, вам также следует переместить отключенный и открытый корпус компьютера в удобное место для работы, например, на столе или другой плоской нестатической поверхности.

Отсоедините разъемы питания от каждого внутреннего устройства .

Простой способ убедиться, что каждый разъем питания отключен, — это работать от связки кабелей питания, идущих от блока питания внутри ПК. Каждая группа проводов должна подключаться к одному или нескольким разъемам питания.

Нет необходимости снимать сам блок питания с компьютера, а также нет причин отсоединять кабели данных или другие кабели, не исходящие от блока питания.

Сгруппируйте все силовые кабели и разъемы вместе для облегчения тестирования.

Когда вы размещаете силовые кабели, мы настоятельно рекомендуем их изменить и вытащить как можно дальше от корпуса компьютера. Это максимально упростит проверку соединений источника питания.

Замкните контакты 15 и 16 на 24-контактном разъеме питания материнской платы с помощью небольшого отрезка провода.

Вам, вероятно, потребуется взглянуть на таблицу выводов 24-контактного блока питания 12 В ATX, чтобы определить расположение этих двух контактов.

Убедитесь, что переключатель напряжения питания, расположенный на блоке питания, правильно настроен для вашей страны.

В США напряжение должно быть установлено на 110/115 В. Обратитесь к Руководству по розеткам для других стран, чтобы узнать о настройках напряжения для других стран.

Подключите блок питания к розетке и нажмите переключатель на задней панели блока питания. Предполагая, что источник питания хотя бы минимально исправен и что вы правильно закоротили контакты на шаге 5, вы должны услышать, как вентилятор начинает работать.

У некоторых источников питания нет переключателя на задней панели устройства. Если тестируемый блок питания не работает, вентилятор должен начать работать сразу после подключения блока к стене.

То, что вентилятор работает, не означает, что ваш блок питания правильно подает питание на ваши устройства. Вам нужно будет продолжить тестирование, чтобы подтвердить это.

Включите мультиметр и поверните циферблат в положение VDC (Вольт постоянного тока).

Если используемый мультиметр не имеет функции автоматического выбора диапазона, установите диапазон на 10.00V.

Проверьте 24-контактный разъем питания материнской платы:

Подключите отрицательный щуп мультиметра (черный) к любому контакту заземления и подключите положительный щуп (красный) к первой линии питания, которую вы хотите проверить. 24-контактный основной разъем питания имеет линии +3,3 В постоянного тока, +5 В постоянного тока, -5 В постоянного тока (опционально), +12 В постоянного тока и -12 В постоянного тока через несколько контактов.

Мы рекомендуем проверить каждый контакт 24-контактного разъема, на который подается напряжение. Это подтвердит, что каждая линия подает правильное напряжение и что каждый вывод правильно терминирован.

Задокументируйте номер, который показывает мультиметр для каждого проверенного напряжения, и подтвердите, что указанное напряжение находится в пределах утвержденного допуска. Вы можете обратиться к допускам по напряжению источника питания, чтобы получить список подходящих диапазонов для каждого напряжения.

Есть ли напряжения за пределами утвержденного допуска? Если да, замените блок питания. Если все напряжения находятся в пределах допуска, ваш источник питания исправен.

Если ваш блок питания прошел тесты, настоятельно рекомендуется продолжить тестирование, чтобы убедиться, что он может правильно работать под нагрузкой.Если вы не заинтересованы в дальнейшем тестировании блока питания, переходите к шагу 15.

Выключите выключатель на задней панели блока питания и отсоедините его от стены.

Подключите все свои внутренние устройства к источнику питания. Кроме того, не забудьте удалить короткое замыкание, созданное на шаге 5, перед тем, как снова подключить 24-контактный разъем питания материнской платы.

Самая большая ошибка, сделанная на этом этапе, — это то, что вы забыли все снова подключить. Помимо основного разъема питания на материнской плате, не забудьте подключить питание к жесткому диску (-ам), оптическому дисководу (-ам) и гибкому диску. привод.Некоторым материнским платам требуется дополнительный 4-, 6- или 8-контактный разъем питания, а некоторым видеокартам также требуется выделенное питание.

Подключите блок питания, нажмите выключатель на задней панели, если он у вас есть, а затем включите компьютер, как обычно, с помощью выключателя питания на передней панели компьютера.

Да, вы будете запускать компьютер со снятой крышкой корпуса, что совершенно безопасно, если вы будете осторожны.

Это не является обычным явлением, но если ваш компьютер не включается при снятой крышке, вам, возможно, придется переместить соответствующую перемычку на материнской плате, чтобы сделать это возможным.
