Каркас бытовки своими руками

Бытовка – незаменимая вещь для хранения строительных или дачных инструментов, при этом в ней можно укрыться от дождя, подремать или просто отдохнуть. В ней можно даже переночевать, если есть такая необходимость. А если у вас на участке работает бригада строителей, то в самодельной бытовке их можно разместить для ночлега, сэкономив на транспортных расходах и продлив рабочий день.

Каркасная бытовка своими руками

Самостоятельная сборка по чертежу

Проще всего сделать деревянную конструкцию по технологии каркасного строительства. Отличаться каркасная бытовка от обычного небольшого каркасного дома будет отсутствием фундамента и размером. Роль столбчатого фундамента могут выполнять подложенные кирпичи.

Каркас бытовки из бруса с односкатной крышей

В первую очередь сделаем панель пола. Она будет состоять из щитов ДСП или ОСБ-3, досок, между которым располагаем утеплитель и гидроизоляцию. На пароизоляторе можно сэкономить, так как это помещение не предназначено для постоянного проживания.

Вместо дорогого синтетического утеплителя (минеральной ваты) можно использовать опилки. Вместо гидроизоляции – обычную пленку.

Когда пол готов, приступаем к стенам. Делаем каркас бытовки из бруса или доски 100х150. Проще всего стену делать отдельно на земле, в этом случае гораздо легче проверить геометрию, ровность углов и диагоналей. Когда каркас стены готов, устанавливаем его и еще раз проверяем вертикальность. Угол между стеной и полом должен быть ровно 90 градусов.

Схема каркаса бытовки из бруса

Поочередно согласно чертежам ставим все 4 стены. Готовый каркас бытовки необходимо с помощью верхней обвязки соединить в одну конструкцию. Обвязку выполняем доской или брусом. Чтобы она была ровной, стены должны быть одинаковы по высоте. Если какая-то стена получилась ниже, под обвязочную доску подкладываем деревянную щепку, брусок или часть доски.

После установки всех стен, начинаем делать кровлю. Кровля может быть двускатной или односкатной, для чего наверх обвязки одной из стен крепим несколько досок или брус. Таким образом, подняв одну из стен, мы образовываем скат крыши.

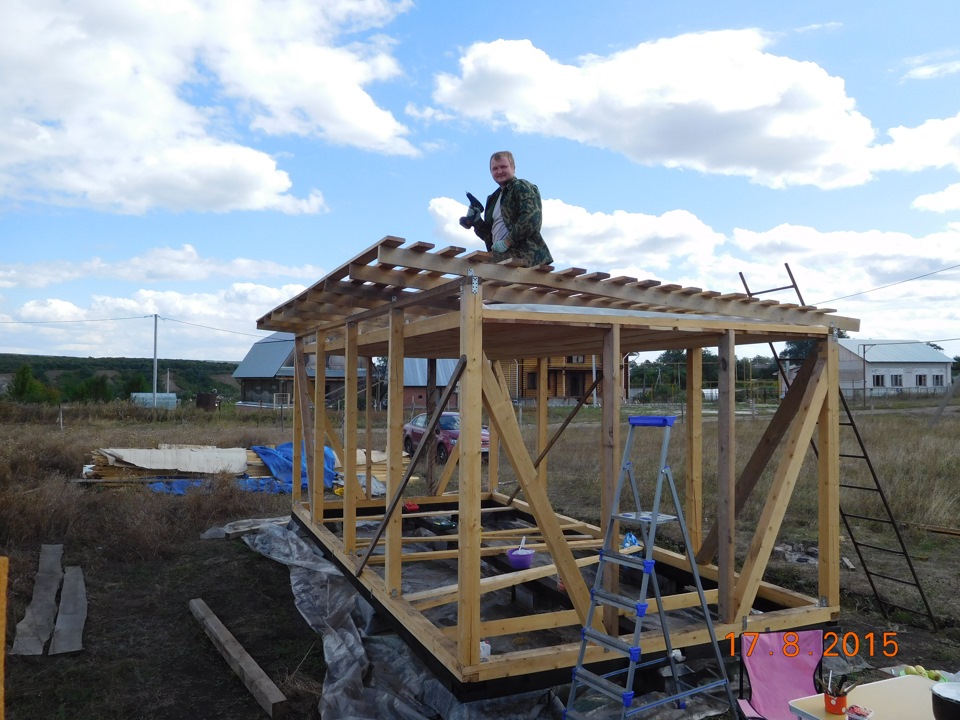

Примерный вид деревянного каркаса для бытовки

Если пользоваться бытовкой планируется только в летний период, крышу можно сделать плоскую без наклона.

Совет: вместе с минеральной ватой используйте листы пенопласта. Они послужат не только утеплителем, но и полноценной ветрозащитой.

Крышу необходимо утеплить листами пенопласта или минеральной ватой. Для гидроизоляции используем более дешевый рубероид. Кровельный материал для бытовки может быть следующим:

• шифер
• ондулин
• черепица
• металл

Если зданием будут пользоваться зимой для ночлега, рекомендуется установка печи с дымоходом. Вместо печи можно использовать буржуйку.

Бытовка с окном и односкатной, почти плоской, крышей

Оснастите постройку упрощённой водосточной системой, посаженной на бруски. Внешняя отделка может быть выполнена вагонкой, с последующей покраской антисептиком, или сайдингом.

Как выбрать план и построить своими руками

Так как перед любым началом строительства необходим чертеж будущей постройки, рассмотрим самые привлекательные проекты бытовки. Итак, что собой представляет план?

чертеж деревянной бытовки с тамбуром

Каркасные бытовки имеют, как правило, одну или две комнаты и тамбур. Так как постройка небольшая, чаще всего прямоугольной формы, необходимо все помещения расположить функционально. Вход и тамбур в однокомнатной деревянной бытовке лучше расположить на короткой стене.

Если вам необходимо 2 комнаты, тамбур располагается в центре бытовки с широкой стороны. Таким образом, с тамбура можно пройти в обе комнаты.

Расположение в бытовке входа и тамбура может быть разным

Более сложные бытовки с большим количеством комнат имеют план небольшого каркасного дома, и редко называются бытовками — скорее это временный или постоянный домик для инвентаря или строителей.

Итак, каркасные бытовки могут быть:

• однокомнатные с тамбуром
• двухкомнатные
• с плоской крышей
• с односкатной крышей
• с двускатной крышей
• сложные бытовки – с навесами, пристройками и пр
• бытовки для летнего проживания
• для круглогодичного использования

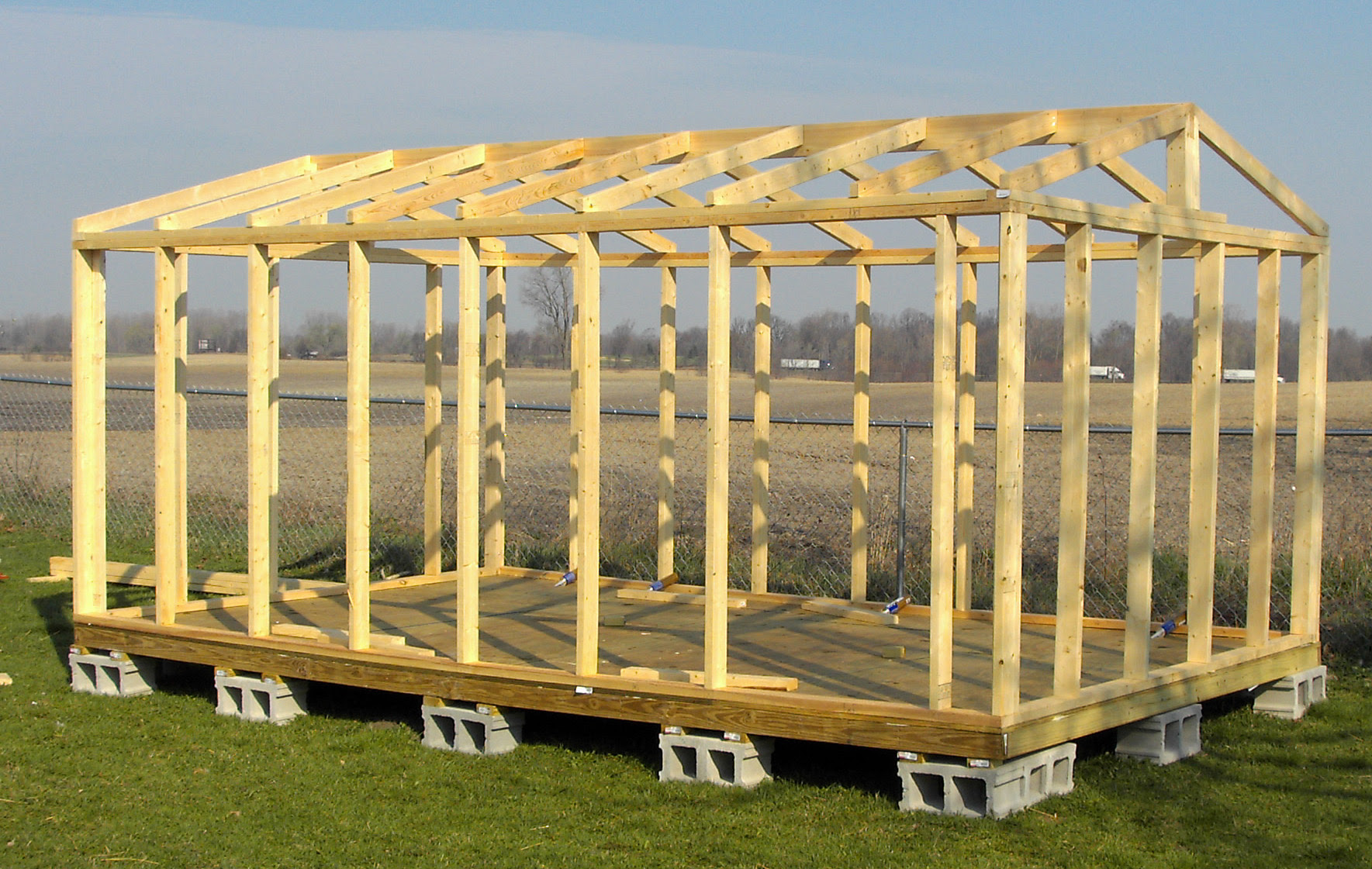

Бытовка с двухскатной каркасной крышей из бруса

Очередность и время проведения работ

Когда у вас на руках имеется проект будущей бытовки, настало время закупать материалы и заниматься монтажом. Рассмотрим пошагово то, что вам необходимо будет сделать во время строительства. Так же узнаем, получится ли за месяц построить самую обычную, простую, деревянную бытовку на основе каркаса.

Бытовка самодельная, на кирпичах, с односкатной крышей и окном

1. Покупаем и транспортируем на участок блоки, которые будут фундаментом для вашей бытовки.
2. Разметить местность, очистить участок, установить блоки.
3. Приобрести и привезти доски и брус.
4. Обработать доски септиком.
5. Купить ОСБ иди ДСП (ДСП предпочтительнее, так как прочнее).
6. Сколотить основание из досок или бруса, утеплить, гидроизолировать, прикрепить ДСП.
7. Постелить на пол линолеум.
8. Обработать брус или доски для каркаса бытовки и крыши.
9. Собрать и установить стенки.
10. Сделать стропила для крыши или панель для односкатной крыши.
11. Покрыть кровлю ветрозащитой
12. Настелить обрешетку и контробрешетку
13. Покрыть крышу кровельным материалом – черепицей, шифером или другим.
14. Купить и транспортировать к участку вагонку.
15. Зафиксировать ветрозащиту.
16. Обработать защитой вагонку, покрыть стены.
17. Купить и привезти печку, приобрести дымоход.
18. Собрать дымоход и установить печку.

Правильная установка окна в деревянном каркасе бытовки с устройством верхнего ригеля

Каждое из этих действий занимает один день, кроме обивки стен вагонкой и монтажа стропильной системы. Таким образом, каркасную бытовку можно поставить за 1 месяц.

Видео поэтапного строительства каркасной бытовки своими руками, бытовка 6х3

каркасная, деревянная, металлическая, пошаговая фото-инструкция, видео

Купив участок, земли, задумываешься о том, что надо где-то обитать на время постройки дома. Таким временным обиталищем на дачном или садовом участке является бытовка. Небольшое утепленное сооружение, размером обычно 3*6 или около того. Есть очень много предложений на рынке: и из дерева и из металла. Но качество их более чем сомнительно, при строительстве используют самые дешевые материалы. В этом легко убедиться, посчитав затраты, которые вы понесете, если решите делать бытовку своими руками. При тех же габаритах у вас дешевле, скорее всего, не получится, а если будет экономия, то небольшая. Вы-то будете считать нормальные материалы, а не самые дешевые. Но по качеству и прочности самодельные бытовки в разы превосходят покупные.

Бытовка на участке первое (или второе после туалета) сооружение, которое появляется на участке

Содержание статьи

Из чего и как строят

Практически все бытовки построены по каркасной технологии. В качестве строительных материалов для каркаса используется деревянный брус минимум 100*150 мм  или профилированная металлическая труба 60*60*2 мм.

Для обшивки выбор материалов намного шире. Используют:

• обрезную доску;
• листовой материал — фанеру, ОСБ, ДСП;
• профлист;
• сайдинг.

В любом случае обшивка делается с двух сторон — снаружи и изнутри. Наружная может быть и металлической, а внутри чаще делают или вагонку или набивают фанеру или ОСБ.

Один из вариантов садовой бытовки

Между двумя обшивками укладывают теплоизоляцию. Хоть строение и временное, весна и осень, а иногда и летние ночи, могут быть очень холодными. Потому без утепления — никак. Утеплитель можно любой. Лучше — минеральную вату, дешевле — пенопласт. Самые лучшие характеристики — у экструдированного пенополистирола, но и самая высокая цена тоже. Только выбирая утеплитель, учтите, что пенопласт звуки почти не заглушает, так что особо нервные спать не смогут. Поэтому оптимальный выбор — минеральная вата. Каким слоем? Если по уму, то в Средней полосе России, желательно 100 мм, но хотя бы 50 мм.

Учтите, что и пол утеплять нужно. Особенно — пол. Снизу очень тянет. Потому должен быть он двойным: сначала черновой, сверху, поперек доски, кладут лаги, между ними утеплитель, а потом уже чистовой пол.

Планировка и чертежи

Несмотря что постройка считается временной, часто-густо она потом превращается в баню или гостевой домик. Потому даже в бытовке есть такое понятие как планировка. Даже временное жилье должно быть относительно комфортным.

Бытовка-вагончик

Есть два основных типа бытовок: вагончик и распашонка. В постройке типа «вагончик» вход находится сбоку, внутри никакого разделения нет, в крайнем случае ставят перегородку — на 1,5-2 метра от входа. Это помещение используется как тамбур-раздевалка и склад для хранения инструмента.  Это самый простой из возможных вариантов.

Чертеж бытовки-вагончика с размерами

На чертежах будут встречаться графические и цифровые  обозначения, их расшифровка на фото ниже.

Обозначение на чертежах

Распашонка

Самая популярная планировка — распашонка. Это когда вход находится посередине. причем середина отгорожена и используется как тамбур, кладовка и т.п. Назначение двух других комнат может быть разным. Кто-то обе использует ак спальни, кто-то одну как кухню.

Два помещения и тамбурС выгороженной небольшой кладовкойТолько тамбур без кладовки

Бытовка с туалетом и душем

Не все согласны даже на стройке или даче, даже временно, вести спартанский образ жизни. Требуются хотя бы элементарные удобства. Хотя, наверное, их лучше построить отдельно.

Как построить туалет на улице читайте тут, а о том как сделать летний душ — в этой статье.

Сан-блок находится с краю — более мудрое решение, особенно, если сделать отдельный входС туалетом

Выбрав чертеж, не забудьте, при разработке каркаса под бытовку, что в месте примыкания стен обязательно ставят стойки. Если к стойкам крепятся двери, они должны быть усиленными — сдвоенными.

Фундамент под бытовку

Так как строение временное и легкое, фундаментом обычно служат столбики или блоки. Чаще — блоки. Желательно — бетонные, стандартные. Нет — можно любые строительные, но высокой плотности и не пустотелые.

Пример столбика для фундамента под бытовку

Их ставят на подготовленное основание. Если грунты нормальные, можно просто снять дерн и выровнять площадки. Для большей надежности выкапывают небольшой котлован под каждый блок глубиной около 20-25 см. В него засыпают щебень средней фракции и хорошо трамбуют. На такую подложку выставляют блоки.

Обратите внимание! Верхняя кромка должна быть выставлена в уровень (быть в одной горизонтальной плоскости). Также необходимо проверить геометрию фундамента: углы строго под 90°, диагонали равны.

При ширине бытовки не более 2,5 м и использовании в для каркаса деревянного бруса, расставляют блоки в каждом углу, а также под теми местами, где отходят перегородки. Если постройка будет без перегородок, шаг расстановки — через каждые 1,5-2 м — зависит от сечения бруса и планируемой обшивки, а также веса кровельного материала. При ширине 3 м и более, требуется промежуточный брус, и основа под него. В этом случае получается три ряда блоков.

Пример фундамента под дачную бытовку трехметровой ширины

Чтобы в помещения не тянуло сырость, на блоки укладывают гидроизоляцию. Можно — два слоя рубероида, можно — другого гидроизоляционного материала, даже пленки. Еще вариант — промазать битумной мастикой. На этом можно считать фундамент готовым.

Пошаговая инструкция: фото-отчеты с пояснениями

Понять некоторые вещи по описанию сложно. Сколько ни читай, но пока не сделаешь, или, хотя бы не посмотришь, как делают другие, не поймешь. Вот потому и полезны фото строительства бытовок: можно рассмотреть как делали узлы и найти решение для себя. Это своеобразное пособие для тех, кто решил строить самостоятельно.

Строительство деревянной бытовки

Строилась бытовка из древесины на даче. Размеры 3*6 м, утепленная — для временного проживания на период постройки дома. Использовали следующие материалы:

Так как цены на материалы очень сильно зависят от региона, говорить о стоимости постройки нет смысла. Но по данному перечню вы сами можете с довольно большой точностью определить, во сколько выльется построенная своими руками бытовка.

Учтите, что в этом перечне нет кровельного материала (планировался ондулин) и нет стекла. Также не закуплена вагонка для внутренней отделки.

Перед началом строительства всю древесину, за исключением вагонки, обработали антибактериальной пропиткой «Сенеж Ультра». Покрывали в два слоя. Так что качество обработки должно быть нормальным.

Обработка древесины

Разметили площадку под строение. Решили поставить блоки на песчаную подсыпку. Выкопали ямки глубиной сантиметров 25-30, насыпали песка, утрамбовали. Выставили блоки. Выставили сначала два крайних, положили на них доску ровную, на нее — уровень. Так выставили крайние блоки. Потом под высоте доски подгоняли промежуточные. Так по всем сторонам.

Выставляем блоки

Далее укладывали обвязку. Брус 100*150, запилили в полдерева. Сложили, для надежности стянули шпильками.

Вот так режут в полдереваА это как уложить средний брусПроверив углы и диагонали сбили шпильками

Следующим этапом уложили лаги пола. Их ставили через 50 см, через одну будем ставить и стойки. Делали из доски 50*100 мм, поставленной на узкую часть.

Уложили лаги пола

Решили сразу на земле собирать стойки со стропилами, укреплять  соединения уголками, а потом уже в готовом виде устанавливать. Собирали из той же доски 50*100 мм.

Сбиваем переднюю стойку — она длиннее, заднюю и стропилаБили гвоздями, а пластины прикручивали саморезамиСтойки закрепляли временными укосинами

Прибивали стойки длинными гвоздями. Потом для надежности все места крепления усилили уголками и пластинами. Их уже садили на саморезы.

По бокам от лаг прибили бруски 50*50 мм. Получились «гнезда» под укладку пенопласта. Его клали на монтажную пену: и герметично и надежно. Сверху прибили доску пола.

Прибили брусок с двух сторон от лагУложили пенопластСверху настелили пол

Далее начался этап обшивки. Сначала поставили дополнительные стойки по бокам, укрепили их укосинами.

Дополнительные стойки и укосины придают большую жесткость постройке

Теперь пошла непосредственно обшивка. На короткую сторону пошла вагонка из пачек по 3 метра, на длинные прибивали шестиметровые.

Начало обшивки

Сделав обшивку до половины, настелили обрешетку под кровельное покрытие. Прибивали доску 25*150 мм с шагом 30 см, по краям шаг 20 см (чтобы свес выдержал). Затем продолжили обшивку.

В местах, где будут стоять окна, поставили закладные — доска, которая лежит поперек стойки. На нее будет опираться рама окна. Крепили гвоздями, насквозь, но дополнительно соединения усилили уголками.

Установили закладные в местах, где предполагается крепление окон

Когда задняя и глухая боковая стены были зашиты почти до верха, на крышу раскатали рубероид. Он будет лежать пока не купим ондулин.

Обшивка продолжаетсяНаружная обшивка почти готова. Двери покупали без отделки — только рама, оббитая ДВПНачало обшивки двери

Пока мы заканчивали прибивать вагонку снаружи, внутри также кипела работа — ставили пенопласт. Ширина листа 100 см, расстояние между стойками получилось 95 см. Приходится тонкие полоски отрезать.

Между стойками ставим пенопласт

Чтобы он не «валился», сверху прихватываем тонкими уголками, которые крепим, естественно, только к брусу стойки.

Так выглядит обшитая пенопластом комната изнутриВидны уголки вверху, которые держат пенопласт

Начали обшивку внутри, но закончилась вагонка. Пока переключились на покраску снаружи. Получилось неплохо, кажется.

Так выглядит покрашенная бытовка снаружи

Докупили вагонку, закончили внутреннюю отделку.

Внутри тоже оббили вагонкой

Приступили к изготовлению перегородки. Ее собирали из тех же досок — 50*150 мм. Места стыков, традиционно, усилили уголками. Обшили — вагонкой.

Стоки под перегородкуОбшитая с одной стороны вагонкой

Начали утепление крыши. Использовали тот же пенопласт и ту же технологию — подпирали уголками.

Утепление потолка бытовки

Стыки с утеплением стен пропенивали монтажной пеной.

Стык с утеплением стен пропенили

После начали обшивку вагонкой.

Начало обшивки потолка вагонкойОбшивка потолка закончена

Приступили к укладке кровельного покрытия. Закупили ондулин и уложили его с захлестом на одну волну. Крепили в каждую волну специальными метизами, купленными вместе с ондулином.

Крепление ондулина на крыше садовой бытовки

Потом приступили к доведению до ума внутренних помещений. Перегородку тоже утеплили пенопластом, обшали со второй стороны вагонкой.

Почти зашитая перегородкаДоделываем кусок над дверным проемомТак простенок выглядит в окончательном варианте

Вагонка внутри покрыта лаком на водной основе. Он дает только легкую тонировку в чуть-чуть более темный цвет. Пленки на древесине вроде как и нет. Если смотреть прямо, то вообще кажется, что дерево ничем не покрыто. Только если смотреть сбоку под определенным углом, виден блеск.

Это уже после покраски

На полу лак уже с пленкой: чтобы древесина не истиралась. Покрыт в два слоя.

После приступили к отделке свесов. Их зашивали все той же вагонкой. Вообще, работа с вагонкой заняла больше всего времени.

Заделываем свесы крышиСпереди почти законченыА это — вид сбоку

Металлический каркас для бытовки

Металл был выбран в качестве основы как более надежный и долговечный. Сыграло свою роль и та мысль, что, возможно бытовку придется перетаскивать. Если каркас будет из металла, ей ничего не грозит.

Вот что-то типа такой бытовки собираемся строить

Размеры определялись исходя из длины хлыстов уголка: 11,7 м. Вырисовались следующие размеры: 2,8*5,8 м, высота — 2,5 м. Каркас сварен из уголка с полкой 75 мм, толщиной 6 мм.

Фундамент сделан на столбиках, отлитых самостоятельно: стройка началась в осень, и больше все равно ничего не успеть. Так что решено было залить армированные столбики: шесть штук. Сначала размечен  участок, после чего определили места для столбиков фундамента.

Разметка участка и основа под столбики

Вырыты ямки 50*50 см, общая глубина около 30 см. На дно насыпан щебень слоем около 10-15 см и утрамбован плотно. Сверху столько же песка, тоже с трамбовкой. В результате подсыпка вышла в один уровень с грунтом.

На дно уложен рубероид, чтобы из бетона не уходила влага, и он нормально «вызрел», а не высох. Далее собрана опалубка и уложена в нее арматура.

Так выглядит опалубка под столбик и армирование

Участок сухой, вода уходит нормально, так что никаких проблем не должно быть. Сварку только осваивал, так что арматура, то ли сварена, то ли скручена — непонятно.

Перед заливкой бетоном

Залито все бетоном, укрыто пленкой: конец октября, и чтобы бетон был нормальной крепости, его нужно укутать.

Столбики укутаны

Варилась рама каркаса долго — всю зиму: морозы, загруженность на работе, не давали действовать с нужной периодичность. Варилась основа из уголка 75 мм, толщиной 6 мм, на усиление пустили 40*2 мм.

Начало каркаса бытовки из металлического уголка — нижняя обвязка

Боковые части варились целиком, потом при помощи 4 человек ставились в вертикальное положение и так фиксировались. НА стойки, к которым будут крепиться рамы окон и двери пошла профилированная труб 40*40*2 мм.

Рамы собираются лежа

Самый неудобный момент — измерять в одиночку диагонали. Контролировать их приходится постоянно, а делать одному неудобно. Но все выставить обязательно, иначе будет перекос.

Для придания большей жесткости приваривал в углах полосы металла. Их получил, распустив уголок (40 мм). Можно было докупить полосу, но использовал обрезки уголка.

Полосы для жесткости в углах рамыВид «изнутри угла»

Сложно приходилось, когда ставили рамы: на холоде только в перчатках толстых, а в них сложно жестко удержать. Потому подпирали досками, всем чем можно. Но угол выдерживали строго.

Выставлен первый контур

Чтобы к раме было жесткое крепление, приварены металлические пластины углом.

Выставив боковины каркаса, их жестко соединили при помощи металлического угла

Постепенно собран весь каркас.

Боковины подняты и завареныДовариваем пластины по углам: вверху и внизуПривариваем несколько балок вверху. Теперь каркас для бытовки стоит»железно»Каркас из металлического уголка для бытовки готов

Теперь остается обшивка. Она может быть любой: хоть та же вагонка, блок-хаус, хоть эконом-вариант — фанера и ОСБ. Для крепления отбелки к уголку удобнее прикрутить брус, а к нему уже крепить обрешетку и все остальное. Та же ситуация и для стропильной системы: по периметру прикручивают на саморезы с предварительным засвериванием брусок, к нему крепят стропила.

Видео по теме

Как сделать каркас бытовки из бревна

Бытовки из бруса часто встречаются на дачных участках. Они прекрасно вписываются в ландшафт, а если к ним пристроить веранду или террасу, становятся полноценным дачным домиком. Конечно, всегда можно приобрести деревянную бытовку в специализированной компании или купить б/у блок-контейнерб/у, чтобы затем обшить его брусом, но можно выстроить бытовку и самостоятельно. Многие полагают, что для бытовки, как и для капитального строения, важнейшим элементом является фундамент, но это не совсем так. Надёжный каркас для подобного строения гораздо важнее. Именно он не только гарант долгой службы домика, но и возможности его транспортировки при необходимости.

Первый этап работы — планирование

Первый этап такой серьёзной работы, как конструирование бытовки — это всегда планирование. Вам будет необходимо начертить план-чертёж будущего строения, чтобы рассчитать, сколько бревна потребуется на каркас, какие размеры в итоге будет иметь деревянная бытовка.

Когда все подсчёты закончены, приобретается необходимое количества брёвен и бруса для обвязки, а также необходимые дополнительные материалы. Каркас бытовки из бревна не уступает по своим качествам металлическому, хотя требует более внимательного отношения. Помните, что дерево нужно обработать, чтобы избежать его промокания, появления насекомых, плесени и т. д.

Возведение фундамента и каркаса бытовки

Следующий этап — возведение фундамента. Для деревянных бытовок особенно важным моментом является надёжная гидроизоляция, так как дерево более подвержено деформации от избыточной влажности. Обычно используют столбчатый фундамент, для которого берут шлакоблоки.

Когда фундамент готов, формируется основание будущей бытовки: по периметру размещается бревно, оно требует тщательной фиксации. Следующим этапом выкладываются поперечные лаги, затем — продольные. Монтируется пол, а дальше — опорные стойки по углам будущего сооружения. Чтобы соединение было более надёжны, делают специальные выпилы, куда и помещаются лаги, после чего фиксируются с помощью саморезов.

В целом особых хитростей в том, как сделать каркас бытовки из бревна, нет. После того, как установлены и закреплены все стойки, делается каркас крыши бытовки. В выпилы на несущих брёвнах помещаются стропила, они фиксируются с помощью саморезов. За периметр будущего сооружения их выпускают на 30 см.

Далеко не всегда самостоятельное возведение бытовки является экономически выгодным. Обратитесь в компанию Бытовкин, чтобы уточнить стоимость деревянных домиков, и решите, будет ли выгоднее заниматься возведением лично.

Читайте также:

Каркас для бытовки: деревянный или металлический

Существенное влияние на эксплуатационные характеристики бытовки оказывает каркас, а также материал, который использован для его изготовления. Обычно используется два основных вида материала: металл и дерево.

Металлический каркас для бытовки представляет собой сварную конструкцию из гнутого швеллера и угловых стоек (получается рамка, в которую встраивается деревянный дублирующий каркас). Бытовки с данным каркасом отличаются следующими преимуществами:

• быстрота возведения;
• конструкция является более жесткой, крепкой и устойчивой;
• требуется минимум дополнительной защиты от различных атмосферных явлений, других внешних воздействий;
• долговечность установленной бытовки.

При этом также выделяются следующие недостатки металлического каркаса:

• значительный вес бытовки, который вызывает затруднения при необходимости ее перемещения;
• подверженность коррозии, для защиты от которой потребуется приобретение специального покрытия и периодическая обработка;
• необходимость поддержания оптимальной температуры, так как бытовка является более холодной, чем деревянные конструкции.

Деревянный каркас для бытовки является наиболее распространенным дачным вариантом, изготавливается из бруса. При этом сама бытовка также устанавливается на основание из двух брусьев, для придания устойчивости следует использовать более жесткие породы.

Следующие преимущества отличают деревянный каркас:

• невысокая стоимость материала;
• при необходимости бытовка с таким каркасом легко перемещается;
• бытовка может быть представлена в виде дачного домика, что почти невозможно сделать с металлическим каркасом.

Хорошо видны основные брусья и поперечные лаги.

При этом бытовки с деревянным каркасом также имеют определенные недостатки:

• деревянный каркас со временем портится от внешнего воздействия, подвержен гниению и рассыханию;
• при наличии в бытовке отопительных приспособлений возрастает степень пожарной опасности;

Прочность каркаса особенно важна, если вы в будущем намерены переносить бытовку. Также если почва будет «гулять», прочный каркас вкупе с фундаментом не дадут строению перекоситься.

Автор поста: Alex Hodinar
Частный инвестор с 2006 года (акции, недвижимость). Владелец бизнеса, специалист по интернет маркетингу.

Каркас бытовки металлический 5х2,4х2,2 сварной

Направление	Район	Населённые пункты
Минское, Можайское шоссе	Можайский, Одинцовский, Краснознаменский	Одинцово, Власиха, Краснознаменск, Кубинка, Тучково, Можайск, Голицыно, Звенигород
Киевское, Боровское шоссе	Ленинский, Наро-Фоминский	Апрелевка, г. Московский, Селятино, Наро-Фоминск, Внуково, Кокошкино, Калининец, Крёкшино, Балабаново, Боровск, Ермолино, Обнинск
Калужское шоссе	Ленинский	Коммунарка, Мамыри, Газопровод, Троицк, Ватутинки, Белоусово
Варшавское, Симферопольское шоссе	Подольский, Чеховский, Серпуховский	Щербинка, Подольск, Климовск, Быково, Измайлово, Столбовая, Серпухов, Протвино, Пущино
Каширское шоссе	Ленинский, Ступинский, г. о. Домодедово	Чурилково, Домодедово, Михнево, Ступино, Кашира
Рязанское шоссе	Раменский, Коломенский, Луховицкий, Зарайский	Дзержинский, Лыткарино, Бронницы, Жуковский, Раменское, Белоозёрский, Воскресенск, Коломна, Луховицы, Зарайск
Егорьевское шоссе	Люберецкий, Раменский, Егорьевский	Люберцы, Томилино, Малахово, Давыдово, Куровское, Егорьевск, Шатура
Носовихинское шоссе	Ногинский, Павлово-Посадский	Электроугли, Электросталь, Павловский Посад, Орехово-Зуево
Горьковское шоссе	Ногинский	Балашиха, Старая Купавна, Ногинск, Электрогорск, Покров, Лосино-Петровский
Щёлковское, Фряновское шоссе	Щелковский	Щёлково, Фрязино, Медвежьи озёра, Фряново, Черноголовка
Ярославское шоссе	Мытищинский, Сергиево-Посадский	Мытищи, Королёв, Ивантеевка, Пушкино, Красноармейск, Софрино, Хотьково, Сергиев Посад
Дмитровское шоссе	Дмитровский	Долгопрудный, Лобня, Некрасовский, Яхрома, Дмитров
Рогачёвское шоссе	Лобня	Лобня, Рогачево
Ленинградское шоссе	Солнечногорский, Клинский	Химки, Зеленоград, Солнечногорск, Клин, Высоковск
Пятницкое шоссе	Марьинский	Андреевка, Марьино
Волоколамское шоссе, Новая Рига	Красногорский, Истринский, Волоколамский	Красногорск, Нахабино, Дедовск, Истра, Восход, Волоколамск, Шаховская, Павловская слобода
Рублёвское, Ильинское шоссе	Рузский	Барвиха, Мечниково, Горки, Зеленоград, Руза

Бытовка 6х3 своими руками.

Чертеж и проект бытовки

Бытовка – это подсобное помещение в виде домика, которое можно сделать своими руками. Оно может использоваться для хранения садовых инструментов и других мелочей, которые мешаются в доме. Это может быть одежда или обувь для огорода, шезлонги, раскладушка, детские игрушки, удочка или газонокосилка.

Для чего нужна хозпостройка

На садовом участке хозпостройка – это незаменимая вещь. Как было сказано выше, в ней можно хранить дачные принадлежности. Кто-то использует данную постройку, как мини-гараж, а кто-то в зимний период разводит в ней перепелов или кроликов, оставляют зимовать ульи. Чертеж можно сделать для любых нужд.

Некоторые используют бытовку как временное жилище во время строительства. А кто-то устраивает в хозпостройке душ или баню. У каждого хозяина свои идеи по эксплуатации бытовки, следовательно, и проект будет разным.

Преимущества и недостатки каркасной бытовки

Как и любая вещь, бытовка имеет свои преимущества и недостатки.
Преимущества:

• Цена – каркасная конструкция обойдется в несколько раз дешевле, чем из других материалов;
• Вес – конструкция из каркаса получается очень легкой;
• Универсальность – собирая бытовку, можно расположить все так, как нужно владельцу;
• Легко монтируется – собрать конструкцию может один человек, без посторонней помощи, имея нужные инструменты;
• Простота разборки – демонтаж бытовки производится гораздо быстрее и легче, чем монтаж;
• Легкость перевозки – демонтированную конструкцию перевозить достаточно легко, главное – аккуратность. А вот собранную бытовку перевезти сложнее, так как конструкция очень хрупкая.

Недостатки:

У данного строения недостаток один, но очень существенный – это недолговечность.

Особенно, если конструкцию часто перевозить с места на место. Материалы, из которых сделана хозпостройка, теряют свои свойства.

Какими бывают каркасные бытовки

Каркасная бытовка может быть трех основных видов. Владельцы выбирают ту, которая подходит для их нужд.

1. Конструкция с деревянным каркасомЭтот вариант больше всего подойдет для владельцев, которые собираются строить дом своими руками. После того, как строительство будет завершено, бытовку можно  разобрать и перевезти или оставить на прежнем месте и использовать ее как хозпостройку.Также деревянную бытовку можно обустроить как внутри, так и снаружи, например, декоративной обшивкой и укрепить ее с помощью фундамента.Если бытовку с деревянным каркасом часто перевозить в собранном виде, то она очень быстро потеряет свои свойства.Такая постройка имеет множество достоинств: экологичные материалы, хорошая теплоизоляция, минимальная стоимость.
2. Каркасная постройка из металлаЕсли владелец не может себе позволить построить дом в короткие сроки, то оптимальным вариантом будет построить сначала бытовку с каркасом из металла. Эта такая же постройка с деревянным каркасом, только встраивается она внутрь сварного каркаса, сделанного из стальных швеллеров и металлических стоек. Каркас, сделанный из стали способен защитить дерево от деформаций. Конструкция получается прочнее и долговечнее. Также ее можно перевозить в собранном виде, не переживая за ее разрушение во время поездки.Этот вариант редко используется теми, кто самостоятельно собирается вести строительство, так как конструкция имеет высокую себестоимость и большой вес.
3. Переносные бытовкиДля строительной бригады, которая переезжает от одной стройки к другой со своим инструментом, подойдет переносная постройка, без которой практически невозможно обойтись. Каркас такой бытовки может быть как деревянный, так и металлический. Конструкция из стали при правильной сборке и должном уходе может прослужить более 15 лет, что не скажешь о деревянной конструкции. Переносная конструкцич имеет высокую цену и очень большой вес. Также нужно постоянно подкрашивать переносимую конструкцию своими руками и следить за состоянием обшивки.

Как выбрать место для строительства бытовки

Прежде, чем начать строительство бытовку, следует принять во внимание несколько важных моментов.

• Если бытовка 6х3 будет использоваться короткий срок на одном участке, а затем планируется ее перевоз на другое место, то лучше ее построить ближе к выезду.
• Следует обдумать, как будет эксплуатироваться постройка. Если конструкция предназначается для хранения инструментов, то ее нужно разместить так, чтобы к ней можно было беспрепятственно подойти из любого угла.
• Если после того, как построится дом, бытовка из бруса 6х3 будет использоваться как баня, то ее лучше разместить там, где она будет стоять в будущем.

Чертеж бытовки 6х3

Чаще всего владельцы дачных участков предпочитают строить бытовки 6х3 своими руками, так как этот размер является более универсальным. Разные владельцы по-разному используют помещение, поэтому каждому нужен свой чертеж, что сделать вполне реально. За основу можно взять типовую схему каркаса бытовки. А дальше уже добавить нужные проемы и перегородки.

Внутренние перегородки нужны только в том случае, если конструкция будет служить как временное жилье. Перегородками следует отделить туалетную комнату, кухню и складское помещение. В других случаях перегородки не потребуются.

Схема бытовки

Основа бытовки каркаса состоит из бруса. Берется два прямоугольника 100*100 мм или больше. Прямоугольники соединяются вертикальными стойками. Размер бытовки – 6 м в длину и 3 м в ширину. Снизу лучше использовать брус 100*150 мм или больше. Высота передних стоек должна быть на 0,5 м больше, чем задних.
Стойки необходимо ставить исходя из расположения дверей и окон.

Бытовка своими руками

Для начала нужно приобрести все необходимые материалы для строительства и подготовить инструменты. Если владелец участка определился с местом и подготовлена смета, можно начинать делать чертеж будущей бытовки. Помещение может быть как простым, так и более сложным, все зависит от потребностей владельца.  Если все материалы подготовлены, чертеж на руках, можно начинать строительство бытовки.

• Первое, что нужно сделать, это подготовить площадку для строительства. Верхний слой почвы снимается с помощью лопаты и утрамбовывается. Затем следует постелить гидроизолирующий материал – без этого не обойдется ни один проект.
• Укладка фундамента. Место, где будет расположена каркасная конструкция, следует засыпать песком и снова утрамбовать. Чтобы конструкцию можно было перевозить, вместо фундамента лучше использовать шлакоблоки. Уложить их нужно на расстоянии 1,5-2 метра друг от друга. А чтобы предотвратить разрушение блоков, их следует обернуть рубероидом.Если конструкция не будет никуда перевозиться, то можно выкопать траншею и залить ее бетонным раствором.
• Как собрать каркас?К уложенным шлакоблокам анкерными болтами крепятся брусья. К нижней части бытовки, собранной своими руками, по углам конструкции монтируются опорные стойки. Вся конструкция фиксируется с помощью металлических уголков и саморезов. Важно, чтобы брусья были прочно закреплены между собой, а основа была крепкой  и не сгнившей. Только в этом случае проект окажется полезным, а конструкция простоит долгое время. Вертикальные стойки, расположенные с передней и задней стороны должны быть разной высоты в том случае, если крыша будет односкатной. Нужно это для того, чтобы с кровли стекали осадки.

• Монтаж крышиПостроить крышу не сложно, главное, использовать чертеж. Сначала нужно прикрепить к каркасу стропила с обрешеткой. После чего можно монтировать кровлю своими руками. Можно использовать любой понравившийся материал для крыши: шифер, ондулин или профилированный лист. Под кровлю следует уложить утеплитель и пароизоляционный материал.
• Окна и двериДачные бытовки могут быть без окон, но дверь там должна быть обязательно. Поэтому нужно разметить, где будет находиться дверь и поставить дополнительные стойки, которые усилят проем двери. Если в проект все же будут входить окно, то под них так же следует поставить дополнительные стойки.
• Как обшить пол и стеныКаркасная конструкция может быть обшита как в один, так и в два слоя. Если слоя будет два, то между ними следует уложить утеплитель. Снаружи каркас может быть обшит своими руками любым облицовочным материалом.

По желанию, можно произвести отделочные работы, провести водоснабжение или построить крыльцо.

Если каркасная бытовка будет использоваться как перепелятник или крольчатник, в ней можно провести отопление на зиму.

Как видно из статьи, дачные бытовки могут быть очень разнообразными. Но если у хозяина дачи есть способности, необходимый материал и инструмент, конструкцию легко сделать самостоятельно.

Как сделать бытовку своими руками

Начиная строительство объекта, большинство компаний в первую очередь задумываются над тем, где хранить инвентарь и размещать людей для комфортного временного проживания. Бытовка — настоящее решение этих проблем.

Что такое бытовка и её предназначение

Бытовка — это небольшое по габаритам, недорогое и комфортное строение, которое легко перевозится или перемещается. Изготавливаться она может из разных видов строительных материалов. Основное предназначение бытовки заключается в хранении инвентаря и проживании в ней строительных бригад. Кроме того, её можно оборудовать в качестве производственной или офисной временной конструкции.

Металлические бытовки с одной комнатой предназначены для размещения строительных бригад и хранения различного инвентаря

Виды современных бытовок

В зависимости от используемого материала бытовки существуют следующих видов:

• металлические — срок эксплуатации такой конструкции минимум 10 лет. Металлическая бытовка имеет крепкий каркас, поэтому её можно часто перемещать;

  Металлическая бытовка имеет стандартные габариты, позволяющие перевозить её на платформе крана-манипулятора

• деревянные — предназначаются для хранения оборудования и сельскохозяйственного инвентаря. Иногда деревянные бытовки служат не только складом, но и баней или кухней при соответствующей внутренней обшивке.

  Деревянные бытовки чаще используются на дачных участках и в загородных домах

В зависимости от предназначения бытовку можно использовать для устройства:

1. Вагона-дома. Подобный вид передвижной конструкции комплектуется зимой полозьями, а летом — колёсами. Предназначается такой вагон-дом для людей, работающих вахтовым методом, или съёмочных групп. Кроме того, он может быть использован в качестве офиса, помещения для сушки спецодежды или отдыха.

   Перемещаемый вагон-дом на колёсах можно прицепить к тягачу и отбуксировать в необходимое место

2. Склада. Такая конструкция делается в основном из блоков-контейнеров, которые оснащаются крепкими решётками на окнах и дверями из железа. Внутреннее оснащение склада-бытовки — это панели из пластика или пожаробезопасный оргалит.

   Внутри бытовки-склада размещают стеллажи для удобного хранения товара

3. Столовой. Внутри бытовки-столовой обустраивают необходимое количество посадочных мест для приёма пищи. Кроме того, она располагает не только обеденной зоной, но и кухней, в которой установлена различная бытовая техника и даже система водопровода. Иногда в бытовке-столовой устанавливаются санузлы, кондиционеры и умывальники. Такие металлические конструкции часто переоборудуются под загородные кафе.

   Бытовка-столовая может использоваться для организации питания на строительных площадках

4. Офиса. Офисная бытовка представляет собой небольшой контейнер, сделанный из металла. Он может являться частью многокомнатного строения нужных габаритов. При установке таких блоков один на один образуются офисы в несколько этажей, которые по удобствам напоминают бетонные и кирпичные здания. Офисные бытовки оснащены всем необходимым для комфортной работы: электричеством, отоплением, вытяжками, санузлами и прочей техникой.

   Стационарные офисные бытовки устанавливаются на строительных и торговых площадках, автостоянках и других открытых территориях

5. Помещения для проживания. Жилые бытовки изготавливаются из металла или дерева и оснащаются электричеством, отопительными приборами и санузлом. Они предназначаются для длительного проживания, поскольку имеют не только прочные оконные и дверные проёмы, но и удобные и комфортные внутренние комнаты. В случае необходимости бытовка для проживания может быть сделана из нескольких отдельных модулей.

   В специально отделанных бытовках люди могут жить длительное время

6. Санчасти. Бытовка, используемая в медицинских целях, имеет раздевалки, санузлы, душевые отделения и прочие помещения. Подобная конструкция обогревается, имеет водоснабжение, а также оконные и дверные проёмы. Однако по санитарно-гигиеническим нормам в бытовке-санчасти можно использовать далеко не все виды материалов для внутренней отделки. Обычно отделку делают из деревянной вагонки или оргалита, который пропитывается специальным веществом.

Подготовка к строительству

По технологическим процессам соорудить бытовку не очень сложно, поскольку нет необходимости в специальной подготовке, в использовании редких и дорогих инструментов, а также в обширных знаниях в сфере строительства. Но не стоит надеяться на то, что все этапы строительства конструкции бытовки пройдут гладко и без проблем, особенно для начинающих мастеров.

Чертежи проектов стандартных каркасных бытовок

Самой удобной по габаритам является бытовка размерами 3 х 6 метров, поскольку она универсальна по массе, площади, а также доступности стройматериалов подходящего размера и цене. Однако для каждого индивидуального случая проектируется своя планировка, в основе которой лежит стандартная схема каркаса с добавлением необходимых перегородок и проёмов. Если конструкция временная или же нужно разделить помещение на определённые зоны (кухню, санузел, склад и так далее), то в чертеже должны быть указаны внутренние перегородки.

Традиционная конфигурация конструкции бытовки 3 х 6 метров подразумевает наличие следующих помещений: центральная комната 4,5 х 3 метра с удобствами и отоплением, коридор, который препятствует попаданию холодного воздуха, санузел и кладовка с габаритами 1,5 х 1,5 метра. Кровля делается из профнастила независимо от модели бытовки.

Фотогалерея: различные планировки бытовок

Выбор материала для каркаса и основания фундамента

На современном рынке можно найти огромное количество стройматериалов для постройки бытовки: панели, пластик, металл, плиты из дерева и так далее. Поэтому при их выборе стоит учитывать технические свойства и конфигурацию конструкции.

Основная часть бытовки — это каркас. Для его сооружения можно использовать:

1. Профиль из металла, который соединяется с помощью сварки. Такой профиль долговечен и устойчив к разным механическим повреждениям. Бытовки с металлическим каркасом используются при частых переездах.

   Сварной металлический каркас имеет достаточную прочность для многократной перевозки бытовки

2. Деревянный брус. Это наиболее дешёвый вариант исполнения. В такой конструкции всегда поддерживается оптимальная температура в любое время года. Дерево долговечно и достаточно надёжно, но оно подвержено разрушению из-за появления жучков, а также грибков и влаги. При использовании деревянных деталей в постройке бытовки, обрабатывайте их антисептическими веществами, которые сделают конструкцию более долговечной и весьма надёжной.

   Деревянный каркас бытовки обычно утепляется одним или двумя слоями минеральной ваты, которая защищается гидроизоляционной плёнкой

3. Стальные уголки. Необходимо учитывать, что уголки должны быть покрыты порошковыми высококачественными красками, поскольку именно они увеличивают устойчивость бытовки, а также предохраняют её от ржавчины.

   Металлические части каркаса бытовки обязательно должны быть покрашены порошковой эмалью

Фундамент бытовки лучше выполнять из кирпичных столбов, шлакоблочных опор или из бетонных блоков. Под тяжёлые металлические каркасы делается литой фундамент из бетона.

Для внешней облицовки бытовки лучше выбирать оцинкованные листы из стали. Они довольно долговечны, а применять их очень удобно. Можно также использовать деревянную вагонку.

Бытовки из древесных плит стоят намного меньше деревянных конструкций, но они могут выделять различные химические вещества, оказывающие негативное влияние на здоровье человека. Не стоит гоняться за дешёвыми материалами для строительства и последующей облицовки, так как вы рискуете впустую потратить свои деньги. Подбирая строительный материал для сооружения бытовки, исходите прежде всего из своих индивидуальных предпочтений, норм долговечности, практичности, удобства конструкции и её надёжности.

Расчёт материала и необходимые инструменты

Рассчитывая стоимость деревянной бытовки 6х3 метра, вы должны учесть стоимость материалов, а также то, во сколько обойдётся их доставка. Чтобы возвести временную конструкцию вышеуказанных размеров, нужно приобрести следующие материалы:

• геотекстиль — 30 м²;
• анкеры — 9 шт.;
• песок — от 3 до 6 кубов;
• керамзит — до 3 кубов;
• материал для столбов или готовые фундаментные блоки;
• утеплитель — 8 м³ или пластин — 81 м² ;
• брус 150х100 мм — 18 пог. м или 0,27 куба;
• брус 100х100 мм — 47 пог. м или 0,47 куба;
• вагонку — 22 пог. м;
• обрезную доску 40х150 мм — 0,72 куба;
• шпунтовую доску 30х150 мм — 0,54 куба;
• ОСП — 63 м²;
• доску 40х100 мм — 40 м или 0,16 куба;
• брус 50х100 мм — 95 метров или 0,47 куба;
• обрешёточный брус 50х500 — 50 м или 0,125 куба;
• полиэтилен — 81 м²;
• мембрану гидроизоляционную — 81 м²;
• профнастил — 21 м²;
• металлические уголки для крепежа;
• саморезы для кровли — 180 шт. ;
• саморезы 70 или 80 мм — по необходимости;
• гвозди 150 мм;
• окна, а также внутренние и наружные двери — в соответствии с чертежом.

Дополнительные материалы:

• различные виды перегородок;
• декоративная отделка;
• технические и инженерные системы.

Окончательный расчёт стройматериала должен производиться только согласно чертежу.

Инструменты для работы вам понадобятся следующие:

• пила лучковая с острым полотном;
• лопаты — штыковая и совковая;
• шерхебель;

  Шерхебелем называется специальный рубанок для первичной обработки неструганой древесины

• молоток средних размеров;
• шуруповёрт;
• уровень;
• строительный степлер;
• дрель.

Планировка бытовки

Традиционных планировок бытовок на сегодняшний день существует довольно много. Они различаются между собой расположением окон, конфигурацией комнат и прочими характеристиками. Однако в основном выделяются такие виды планировки:

1. Конструкция из 2 комнат. Одна — это рабочее помещение, другая — прихожая. В наличии есть дверь, которая находится напротив прихожей, и одно окно.
2. Конструкция из 3 комнат. Особенность такой бытовки — это разделение двух комнат прихожей. В каждой комнате располагается по одному окну. Такие бытовки называют распашонками.
3. Бытовка из комнаты и прихожей. При этом прихожая будет больше комнаты. Длина прихожей равна ширине всей конструкции.
4. Наиболее простой вариант — это однокомнатная бытовка с одним окном.
5. Бытовка без окон.

Есть и другие планировки бытовок. Они отличаются площадью помещений, месторасположением окон и дверей. Однако традиционно в таких конструкциях не предусматривается больше 3 комнат, поскольку общая площадь бытовок сильно ограничена.

Пошаговая инструкция по изготовлению бытовки

Для того чтобы построить бытовку, необходимо провести следующие виды работ:

1. Подготовка площадки. Размещать бытовку необходимо на горизонтальной поверхности. Грунт должен быть твёрдым, иначе не избежать тяжёлых земляных работ.

   Для размещения бытовки необходимо подготовить ровную площадку, на которую будет уложена дренажная подсыпка

2. Предварительные работы для основы под фундамент. По всему периметру конструкции снимается грунт на 0,3 метра с выступом в 50 см за её границы. Полученная траншея засыпается слоем песка (около 15–20 см) и тщательно утрамбовывается. Чтобы увеличить срок эксплуатации бытовки, песок укладывается на геотекстиль.

   Для защиты основы фундамента от грунтовых вод она засыпается слоем песка и тщательно утрамбовывается

3. Монтаж фундамента. Укладываем столбы строго по строительным шнурам на глубину минимум 30 см. Для конструкции размером 3х6 метра нужно будет приобрести 15 столбов, которые выставляются в определённом порядке на расстоянии в 1,5 метра друг от друга.
4. Раскрой древесины по согласованному чертежу. Подготовленные деревянные элементы обрабатываются гидрофобными веществами или антисептиком. Противопожарная обработка деревянных деталей не защитит вашу конструкцию от открытого огня, однако вполне может предупредить возгорание от случайно брошенных окурков.

   Деревянный брус распиливается согласно спецификации и обрабатывается антисептиком

5. Сборка нижнего венца каркаса. Перед тем как произвести монтаж венца, на столбы укладывают двойной слой рубероида. Установка бруса производится широкой стороной вниз согласно разработанному чертежу конструкции. Далее брусья необходимо выровнять по уровню и тщательно закрепить их к столбам анкерами. Основа бытовки будет состоять из двух поперечных и трёх продольных столбов (150х100 мм).

   Нижняя обвязка каркаса укладывается на фундаментные столбы через двойной слой гидроизоляции

6. Укладка половых лаг. Берём брус 50х100 мм и устанавливаем его вниз ребром с определённым шагом на продольные брусья венца. При этом вставляем брус в 30 мм прорезы, расположенные в нижней обвязке конструкции. Шаг между лагами должен быть 60 см.

   Половые лаги укладываются с шагом 60 см

7. Устройство подпола. Промежутки между столбами можно засыпать, например, строительным мусором. Подпол засыпается керамзитом. Такое действие утеплит бытовку и продлит срок её эксплуатации.
8. Монтаж угловых вертикальных стоек. Они изготавливаются из бруса 100х100 мм. Необходимо выставить стойки строго вертикально по отвесу, чтобы завершить их полный монтаж.

   Вертикальные стойки выставляются по отвесу и временно закрепляются подкосами до тех пор, пока их не соединит верхняя обвязка

9. Установка верхней обвязки. Для боковых и задних балок используем брус 100х100 мм, который устанавливается на уровне задних брусьев в одной плоскости. Выше устанавливаем фронтальную балку.

   Лицевая сторона каркаса делается выше задней, чтобы обеспечить необходимый уклон кровли

10. Установка дополнительных вертикальных стоек. Для них используем толстый брус 50х100 мм. Каждый дверной или оконный проём нуждается в двух стойках. Кроме того, необходимо произвести монтаж брусьев на стенки с полутораметровым шагом.
11. Монтаж стропил. Согласно чертежу устанавливаем стропила на фронтальную и верхнюю балку, находящуюся сзади. Используем для работы доску 100х40 мм.

    Стропила укладываются на балки верхней обвязки и образуют каркас будущей кровли

12. Монтаж обрешётки. Согласно чертежу производим крепление материала обрешётки на стропила. Эту часть работы необходимо делать до того, как будет произведена стеновая обшивка и уложен пол.

    Обрешётка связывает конструкцию стропильных лаг и служит основанием для кровельного материала

13. Черновой пол. Наиболее подходящий вариант — шпунтовая доска 150х30 мм, монтаж которой делается в сплошной настил. Установка чернового пола производится по нижнему торцу половых лаг.

    Доски чернового пола прибиваются снизу половых лаг

14. Утепление пола. На черновой пол устанавливаем гидроизоляционную мембрану. Между лагами на мембрану укладываем утеплитель. Можно применить минеральную вату или вспененный пенополистирол. Покрываем лаги и утеплитель прочной полиэтиленовой мембраной.

    Между утеплителем и гидроизоляционной плёнкой необходимо оставить вентиляционный зазор для удаления влаги

15. Настил пола и внешняя отделка бытовки. Пол настилаем из обрезной доски 150х40 мм. Каркас сооружения обшиваем с внешней стороны паронепроницаемой плёнкой, затем облицовочным материалом — щитами фанеры, вагонкой или обрезной доской.

    Отделочный материал набивается на слой паронепроницаемой мембраны

16. Монтаж дверей и окон. Можно использовать как деревянные, так и металлопластиковые конструкции.
17. Установка необходимых инженерных систем и утепление каркаса изнутри. Утеплитель закладывается в промежутки между стойками каркаса. Ширина материала должна быть немного больше, чем размеры посадочного места под него, чтобы утеплитель заходил в ячейки с небольшим натягом. Аналогично поступаем и с поверхностью потолка. Потолок и стены внутри обшиваем вагонкой или любым листовым материалом.

    Материал утеплителя закладывется в приготовленный каркас с небольшим усилием и держится там без дополнительного крепления

18. Монтаж перегородок. Брус 50х50 мм закрепляем к трём основам: стенам, потолку, а также полу. Обшиваем перегородки листовым материалом.
19. Декоративные отделочные работы. Можно покрыть пол линолеумом, а стены покрасить или обработать каким-либо другим материалом.

Видео: летний домик-бытовка своими руками

Внутренняя отделка бытовки

Передвижное временное сооружение выполняет самые разнообразные функции. И достигается это благодаря внутренней отделке. Именно она делает бытовку пригодной для временного или постоянного проживания людей. На данный момент в основном применяются следующие виды материалов для отделки конструкции:

1. ЛДСП — привлекательный материал, имеющий ламинированную плотную поверхность, которая устойчива к отрицательным температурам. Кроме того, ламинированная плита имеет разные цвета, фактуру и текстуру. Бытовки, сделанные из ЛДСП, практичны и довольно долговечны, но более дорогостоящи.

   ЛДСП является одним из лучших материалов для внутренней отделки бытовки

2. МДФ — материал имеет среднюю плотность. Отличается от традиционного ДВП долговечностью, а также высокой надёжностью. Однако МДФ дорогой материал, имеющий разную цветовую палитру и отделку. Используется в основном для отделки бытовок под временное жильё или офис.
3. ПВХ — самый привлекательный материал для бытовок. В основном используются ПВХ в белой цветовой палитре. Также материал обладает высокой устойчивостью к влажности и воде.
4. Вагонка — делается из натурального дерева, поэтому она достаточно привлекательна и проста в использовании. Вагонка может иметь разную конфигурацию лицевой панели и применяется как для внутренней, так и для наружной отделки бытовок.

   Вагонку для внутренней отделки чаще всего используют при необходимости построить бытовку с красивым и недорогим интерьером

5. ДВП — наиболее доступный стройматериал. Его просто использовать, он долговечен и весьма прочен, но имеет довольно невзрачный внешний вид. Подходит такой материал для служебных бытовок и складов.

Фотогалерея: оформление интерьера бытовок

Видео: строительство бытовки, часть 2 — внутренняя отделка

Строительные бытовки на данный момент — это наиболее недорогой и комфортный вид временного жилья и размещения любого необходимого оборудования. Благодаря элементарной конструкции, простоте перемещения и приспособленности к всевозможным условиям погоды их можно использовать в любое время года без ограничений.

Оцените статью: Поделитесь с друзьями!

Как построить каркас деревянного дома

Если вы строите каркас деревянного дома, вы должны быть уверены, что делаете это правильно. Вот инструкция, как правильно спланировать и построить каркас дома.

Вы когда-нибудь слышали о хорошем доме? Когда люди делают такой комплимент дому, они говорят о его основании и структуре. Когда дело доходит до строительства дома, решающее значение имеет прочный каркас: как каркас дома он поддерживает окружающую структуру и удерживает все вместе.Даже самый лучший интерьер, такой как гранитные столешницы и очищенный вручную деревянный пол, может развалиться, если каркас не будет прочным или надежным.

Если вы готовы начать свой собственный строительный проект, это отличное место для начала.

1. Выберите пиломатериалы

Хотя большая часть дерева может выглядеть одинаково, это далеко не так.

Прежде чем вы начнете строить деревянный каркас дома, вам нужно выбрать тип пиломатериалов, которые вы собираетесь использовать.

Как правило, пиломатериалы делятся на «сорта».«Сортированный пиломатериал номер один — лучшее, что вы можете купить. Он менее склонен к усадке и усадке со временем, и он может похвастаться более однородным внешним видом с меньшим количеством сучков.

Независимо от того, закупаете ли вы материалы на местном складе пиломатериалов или в строительном магазине, спросите, какие сорта пиломатериалов доступны. Имейте в виду, что, хотя качество увеличивается с понижением оценки, вы заплатите больше за разницу. Обязательно составьте соответствующий бюджет.

2. Залить фундамент

После того, как вы выбрали пиломатериал, вы можете приступить к сборке каркаса.Все начинается с фундамента.

Выберите место для вашего домашнего участка, а затем наймите профессионала для осмотра вашего участка, чтобы вы точно знали, где будут углы дома.

Затем выкопайте и залейте фундамент, стараясь установить и заделать опоры, чтобы не допустить попадания влаги.

3. Постройте деревянный каркас дома

Установив фундамент, вы готовы построить каркас деревянного дома. В вашей структуре есть три основных компонента.

Накладки на пороги

В первую очередь вы установите накладки на пороги.Обычно это куски пиломатериалов, обработанных давлением, которые крепятся непосредственно к бетонному фундаменту.

Их цель — защитить ваш дом от проблем, связанных с землей, таких как водяная гниль и нашествия насекомых, которые могут повредить ваш фундамент.

Шпильки

После того, как накладки на пороги установлены, можно приступать к прикреплению шпилек.

По сути, стойки представляют собой вертикальные куски бруса, из которых состоят ваши стены. Вы должны будете учитывать дверные проемы и окна, когда будете их выкладывать.

Балки

Стойки вертикальные, а балки — горизонтальные. На шпильках будут пластины, которые позволят вам установить на них балки.

Вы будете использовать балки для поддержки полов и потолков (требуется в многоуровневых домах), а также для кровли.

Придумайте свой следующий дизайн сегодня

Теперь, когда вы знаете немного больше о том, как построить каркас деревянного дома, вам не терпится построить что-то свое?

Независимо от того, находитесь ли вы все еще в фазе мозгового штурма или точно знаете, чего вы хотите и как вы этого хотите, мы здесь, чтобы помочь.

Наша команда экспертов предлагает все: от архитектурных услуг до управления строительством. Если вы можете мечтать об этом, мы можем воплотить это в реальность.

Свяжитесь с нами сегодня, чтобы начать, и давайте вместе создадим что-то великое!

Будущее каркаса уже здесь

В настоящее время мы очень эффективны в каркасных домах , но то, как мы их возводим, крайне неэффективно. Неэффективно, потому что мы используем слишком много древесины. Слишком много древесины не только увеличивает ваши счета за пиломатериалы, но и тратит впустую энергию, потому что больше древесины означает меньше места для изоляции .Вы можете построить совершенно прочный дом, используя на 40% меньше древесины и увеличив R-ценность ваших стен на 50%.

В этой статье Джозефа Лстибурека, соучредителя Building Science Corp. из Уэстфорда, штат Массачусетс, вы узнаете об эффективных методах кадрирования , лежащих в основе этих фактов и цифр. Кроме того, исследуйте костяк дома, построенного с использованием эффективных методов обрамления, на иллюстрациях в статье. Загрузите PDF-файл (ссылка внизу страницы), чтобы прочитать полную статью с боковыми панелями о мерах предосторожности для сейсмических и ураганных регионов и учебное пособие о том, как построить врезные панели, работающие на сдвиг, которые были разработаны и протестированы командой автора Building America совместно с Инженерным корпусом армии.

Будущее каркаса уже здесь

Еще в 1970-х годах, когда я был молодым студентом инженерного факультета, изучающим энергоэффективность, я задавался вопросом: «Когда цена на нефть вырастет вдвое, стены, которые мы строим, будут выглядеть умными или глупыми?»

Ответ был очевиден: они будут выглядеть тупыми. Именно тогда я начал поиски стен будущего. Вопреки совету Голливуда в «Выпускнике», будущее — не за пластиком. Настоящее — это пластик. Будущее за деревом (на самом деле это целлюлоза, материал, из которого сделана древесина), и будущее наступает сейчас.Это хорошие новости для Соединенных Штатов, потому что мы целлюлозная Саудовская Аравия. В Саудовской Аравии есть песок и нефть; у нас есть грязь и целлюлоза. Нефть невозобновляема, но целлюлоза растет на деревьях.

Будущее за лучшими изделиями из дерева и их более рациональным использованием. OSB, инженерные балки и двутавровые балки — уже обычные продукты; в будущем мы собираемся получить намного больше таких продуктов. Чтобы использовать все эти «спроектированные целлюлозы» просто и элегантно, нам нужно убедить сотни тысяч строителей, что то, как они строят сейчас, больше не имеет смысла.Добро пожаловать в мой мир.

Сегодня строятся более умные стены

В рамках программы Building America Министерства энергетики США (www.buildingamerica.gov) наша команда уделяет особое внимание жилищному строительству будущего. Наша цель — доступный дом с нулевым балансом (тот, который производит столько же энергии, сколько потребляет), построенный производственными строителями без дополнительных затрат. Наш целевой срок — 2020 год, но я думаю, что мы сможем это сделать раньше.

Для достижения цели создания доступного по цене дома с нулевым уровнем выбросов мы сосредоточили свое внимание в основном на ограждении.Ограждения будущего будут во многом похожи на лучшие сегодняшние ограждения, в которых используются оболочки из пенопласта, обертывания и аэрозольная изоляция. Но материалы будущего будут более умными (подробнее об этом позже), и дублирование рамок исчезнет.

Самая простая часть нашей работы — выяснить, как строители должны возводить дома (см. Наш интерактивный рисунок). Тридцать лет назад Исследовательский центр NAHB разработал проект оптимальной стоимости (OVE), чтобы снизить стоимость домов за счет исключения ненужных пиломатериалов.Каркас OVE увеличивает расстояние между балками, стойками и стропилами до 24 дюймов; ставит двери и окна на стойку; и требует, чтобы элементы каркаса были выровнены (или штабелированы) для прямой передачи нагрузки. В сочетании с лучшей детализацией изоляции те же самые стратегии умного каркаса также могут снизить затраты на отопление и охлаждение домов.

Ступенчатая рама упрощает пути загрузки

Размещение элементов каркаса непосредственно друг на друге не должно быть большим делом, но, очевидно, это потому, что многие строители этого не делают.Создание стека делает все проще. Соединения для участков с сильным ветром, сейсмичностью и снеговой нагрузкой легче детализировать, а механические устройства легче запускать, когда каркас пола расположен дальше друг от друга.

Вам нужно просверлить меньше отверстий и больше места для работы. Строители старой закалки могут возразить, что рама на 24 дюйма. Центры делают полы упругими, но если вы приклеите и прикрутите более толстую обшивку, вы можете получить пол без скрипа и ударов. Дополнительные затраты на более толстую обшивку компенсируются более низкой стоимостью каркаса пола.К сожалению, установка стека требует планирования. В этом проблема.

Проектирование домов с рациональным использованием материалов

Поскольку многие материалы имеют толщину 8 футов. листов, мы должны учитывать этот факт в наших основных измерениях. Мы также должны сдвинуть двери и окна к ближайшей стойке. В качестве гипотетического упражнения давайте спроектируем два навеса из OSB и деревянных шпилек. Один имеет размер 8 футов на 8 футов, а другой — 7 футов на 7 футов. Перечень материалов и общая стоимость материалов одинаковы для обоих.Чтобы выяснить стоимость квадратного фута для 8-футового. сарай, разделите на 64. Стоимость квадратного метра для 7-футовой. shed на 25% выше, потому что теперь мы делим на 49. Какой из них построить быстрее? А какой мусорный бак нужен? 23-футовый. 6 дюймов размер не имеет значения ни для кого, кроме градостроителей, архитекторов и дизайнеров. Если ковер поставляется в рулонах шириной 12 футов, глупо иметь спальню шириной 12 футов 4 дюйма.

При движении древесины гипсокартон трескается

По словам известного датского плотника и производителя мебели Таге Фрид, «дерево движется.«Гипсокартон не любит двигаться. Предпочитает трескаться. Чем больше вы прикрепите гипсокартон к дереву, тем больше у вас будет трещин в гипсокартоне, если только вы не позволите гипсокартону гнуться.

Помните трещины в гипсокартоне, вызванные подъемом ферм? Решением стало плавание углов: дайте дереву двигаться, а гипсокартон изгибается. Та же теория уменьшает трещины гипсокартона на пересечениях стен и экономит связку шпилек. Но не верьте мне на слово. Вот доказательство: когда мы использовали умный каркас с плавающими углами в подразделении Building America с производственным строителем в Чикаго, мы уменьшили трещины в гипсокартоне более чем на 50%.

Поскольку этот строитель строит 1000 домов в год, его сбережения составляют около 500 000 долларов в год на обращениях в службу поддержки. Прочность на сдвиг имеет большое значение. Чтобы фанера или OSB обеспечивали прочность на сдвиг, гвозди должны располагаться достаточно далеко от края панели, чтобы они не разорвали панель под нагрузкой. С двойной верхней пластиной панель может располагаться заподлицо с нижней пластиной, но при этом наверху остается много «мяса». Не так с одинарной верхней пластиной на типичном 8-футовом. 1 дюйм. настенный каркас. На самом деле это просто не работает.

Традиционное решение — диагональные связи, либо металлические ремни, прибитые к лицевой стороне каркаса стены, либо вход 1 × 4 к стойкам стены. Другое решение — это коммерчески доступная врезная панель для сдвига, популярная на Западном побережье из-за огромной сейсмической активности. Ни один из производителей панелей, к которым мы обратились, не был заинтересован в модификации

.

запатентованная система для умного каркаса, но инженерный армейский корпус был. Вместе мы разработали вставную панель сдвига для 2 × 6 24 дюймов.на центральной рамке (боковая панель справа). Эта панель будет доступна на коммерческой основе (www.tamlyn.com) в 2006 году, но ее дизайн и разработка работают и для приложений, созданных на сайте.

Что нас ждет в будущем?

В будущем строительные материалы будут работать намного усерднее. Пенопласт избирательно пропускает водяной пар, если стена намокнет. Обертки меняют свои характеристики в зависимости от ориентации, сезона и климата. Баллистические обертки защитят дома от снарядов в сейсмических и ураганных районах.Но более разумные материалы не могут раскрыть свой потенциал без умного строительства. Почему не строят больше домов умнее? Потому что это другое.

У нас есть неэффективная система кадрирования, которую мы все делаем невероятно эффективно. Нам нужно переориентировать на более эффективную систему. Переход может быть поэтапным, чтобы сократить время обучения, но для того, чтобы бригада строителей работала гладко, требуется около 10 домов. Если вы хотите измениться, вы сделаете это; но с нынешним строительным бумом все продается так быстро, что нет никакого стимула замедлять работу вашей системы.Когда штанга затухает, произойдут изменения. Конечно, помогает и нефть по 65 долларов за баррель.

Джозеф Lstiburek, доктор философии, P.Eng., Является соучредителем Building Science Corp. в Уэстфорде, штат Массачусетс. Фото Дэниела С. Моррисона. Для получения дополнительной информации см. Руководства EEBA Builder Guides, www.eeba.org; Исследовательский центр NAHB, www.toolbase.org, поиск «OVE»; www.buildingscience.com, выполните поиск «case study» и «shear panel».

Прочтите всю статью по ссылке PDF под , чтобы определить приоритеты для этих стратегий по экономии материалов и энергии.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Посмотреть PDF

Лучший способ каркаса: меньше дерева, больше продумывания

Меньше значит больше, больше или меньше. Вот еще много информации о каркасе с меньшим количеством дерева

Продвинутое кадрирование существует уже пятьдесят или более лет, но почему-то все еще ново для многих кадровых бригад. Вероятно, потому что рулетка имеет красные метки через каждые 16 дюймов, и все мы привыкли кадрировать в 16 дюймов по центру.

Но почему 16 дюймов — это магическое число? Почему не 13, 14, 15, 17 или 19,2?

Потому что из фанеры. 48 дюймов делятся на 16.

ИНФОРМАЦИЯ: 48 делится на 24.

Когда я начал карьеру плотника в качестве каркасной конструкции, мне нравился структурный аспект того, что мы построили: тренажерный зал в джунглях, который увеличивался с каждым днем, пока, наконец, не стал домом, способным противостоять ураганам и ледяным штормам.

Когда я впервые услышал, что кто-то назвал некоторые конструкции «надстроенными», я не мог в это поверить.Как может больше дерева НЕ быть лучше? Дерево — это хорошо. Этот каркас был прочным.

И когда я прочитал об Optimum Value Engineering, я не поверил этому. Казалось, что какой-то скряга-фасольщик пытается «спроектировать» солидный дом в тонкую груду прутьев.

Это все равно, что отказаться от каждой пятой заклепки в самолете, чтобы сэкономить 20% на заклепках.

Это примерно то же самое, что чувствовали каркасы из дерева, когда в 1830-х годах было изобретено обрамление воздушных шаров, и как ощущались остатки каркасов из воздушных шаров викторианской эпохи, когда в начале-середине 20-го века появились каркасы платформ и электроинструменты.

Структура домов продолжает меняться, и так называемый Advanced Framing — это «новейшая» итерация.

Все любят сложное обрамление … кроме строителей

Экологи любят современные конструкции, потому что при этом используется меньше древесины, которая является ценным природным ресурсом. Зеленые строители любят продвинутый каркас, потому что он дает больше места для изоляции — и они тоже получают зеленые баллы. Инженеры любят передовой каркас, потому что он уменьшает тепловые мосты, которые вызывают потерю тепла и конденсацию.

Строители традиционно НЕ любят сложные конструкции по многим причинам:

• По коду
• Делает гипсокартон волнистым
• Делает сайдинг волнистым
• Недостаточно сильный
• Боль в шее
• Смена плохая
• Ненавижу хиппи
• Все вышеперечисленное
• Некоторые из вышеперечисленных

Во всех этих ответах есть хотя бы намек на правду, но они также легко решаются без препятствий (за исключением, может быть, части «ненависть к хиппи», которая звучит как личная проблема).

Для начала, 24 дюйма находится в коде дольше, чем существует IRC

Самая старая кодовая книга, которая до сих пор хранится у меня в офисе, — это книга CABO 1995 года, где 24 in. O.c. расстояние между стойками указано в Таблице 602.3d:

Расстояние в двадцать четыре дюйма было и в более ранних версиях кода.

Следующая пара проблем с продвинутым каркасом — волнистый гипсокартон и сайдинг — являются прямым результатом выпуклых или изогнутых стоек — лучшего способа ограничить волнистость стен, чтобы отделить груду гвоздей от грубого материала.Если в вашем районе нет прямых шпилек, используйте специальные шпильки. Они классные.

Замена 5/8-дюймового гипсокартона вместо 1/2-дюймового гипсокартона также помогает укрепить и выпрямить стену.

Энергетические нормы также становятся более жесткими (в частности, IECC 2012 и 2015 гг.). Теперь энергоэффективность — ИЗМЕРЕННАЯ энергоэффективность — внезапно стала мейнстримом. Раньше строители думали, что 24-дюймовый интервал — это против кода ; сейчас это практически требуется по коду.

Я надеюсь, что эта коллекция видео, подробных чертежей, фотографий и статей поможет вам эффективно и эффективно реализовать расширенное фрейминг на вашем сайте.

—Дэн Моррисон — редактор журнала protradecraft. Он занимается реконструкцией, как любит говорить его друг Саль Альфано, и энтузиастом цифровых медиа.

Соображения по поводу покупки деревянного каркасного дома для ремонта

Если вы планируете отремонтировать старый деревянный каркасный дом, тщательная оценка конструкции может помочь вам определить, стоит ли вложения в дом.Чтобы определить, стоит ли проводить ремонт, систематически осматривайте дом и сравнивайте необходимый ремонт с оценочной стоимостью готового дома. Осмотр следующих компонентов дома должен помочь вам решить, стоит ли его восстанавливать.

Фундамент

Вам нужно проверить состояние всего фундамента, особенно внимательно следить за его оседанием. Оседание может исказить каркас дома или разорвать его. Некоторое оседание — это нормально, но многочисленные отказы могут указывать на необходимость нового фундамента, который может быть довольно дорогостоящим.Если требуется новый фундамент, шансы на то, что это будет разумное вложение, маловероятны.

Фундаментные стены

Проверить кладку фундамента на наличие трещин и рассыпания раствора. Открытые трещины указывают на неисправность, которая может ухудшаться.

Влажный подвал

В сырых стенах подвала можно сделать капитальный ремонт. Причиной сырости может быть забитый водосток, забитые или сломанные водосточные трубы, трещины в стенах, отсутствие уклона готовой укладки вдали от фундамента или высокий уровень грунтовых вод.

Несущий деревянный каркас

Проверьте каркас здания на предмет деформации из-за разрушения фундамента или несоответствующего каркаса. Также проверьте, нет ли гниения и повреждений насекомыми. В частности, обратите внимание на гниль вблизи земли. Также проверьте раму на наличие признаков повреждения термитом. Как правило, для избавления от термитов требуется профессиональный истребитель. Если корпус в целом в значительной степени заражен термитами, это может быть хорошей причиной отказаться от этих инвестиций.

Опоры пола и каркас

Полы обычно поддерживаются деревянными или стальными стойками.Проверьте их на гниение, особенно в местах контакта с бетоном. Ищите прогиб в балках, которые опираются на стойки. Также проверьте любые подоконники, балки и коллекторы на предмет гниения и повреждений насекомыми, особенно в сырых подвалах.

Вам также следует проверить обрамление балок пола вокруг лестничных проемов на предмет ровности. Если есть провисание, необходимо будет выровнять и укрепить каркас.

Обрамление стены

Тщательно исследуйте проемы в каркасной стене на прямоугольность, открывая и закрывая двери и окна.Ищите провисания в колонтитулах над окнами и в проемах между комнатами. Если проседание заметно, необходимо заменить заголовки.

Сайдинг и отделка

Влага — основная проблема, которая может возникнуть с сайдингом и отделкой. Ищите пространство между горизонтальными досками сайдинга. Некоторые трещины можно заделать, но общие зазоры или неплотные зазоры могут потребовать замены. Новая черепица потребуется, если она сильно изношена или изношена.

Крыша

Проверить кровлю на проседание конька, стропил и обшивки.Если линия гребня не прямая, возможно, потребуется ремонт.

Утечки в крыше можно обнаружить, посмотрев на повреждения внутри дома. Также ищите пятна от воды на стропилах, чтобы избежать утечек. Битумная черепица, наиболее распространенное кровельное покрытие, становится хрупким и теряет гранулы поверхности при порче. Также обратите внимание на наличие износа в узких бороздках между выступами или участками черепицы. Этот износ может полностью распространиться на доски крыши. Если крыша покрыта деревянной черепицей, ищите отдельные сломанные, покоробленные или перевернутые черепицы.Если многие из них повреждены, крышу следует полностью заменить.

Вы также захотите найти проржавевший фасад, желоба и водосточные трубы. Если у крыши нет свеса, подумайте о том, чтобы добавить его, чтобы сократить обслуживание сайдинга и отделки.

Окна и двери

При осмотре окон проверьте плотность посадки и обратите внимание на гниль на створке и подоконнике. Учтите, что если окно нестандартного размера, проем придется перекраивать или делать новую створку.Оба эти варианта могут быть дорогими. В холодном климате ищите окна с двойным остеклением или штормовые окна.

Наружные двери должны подходить без прилипания. Если дверная коробка не квадратная, ее придется переделать.

Крыльцо

Если есть крыльцо, проверьте, не соприкасается ли дерево с почвой. Вы захотите исправить эту ситуацию, если она существует, поскольку подъезды особенно уязвимы для гниения и повреждения насекомыми. Дымоходы и камины:

Начните осмотр дымохода с поиска трещин в кладке или рыхлого раствора.Убедитесь, что дымоход опирается на собственное основание, а не на каркас дома. Убедитесь, что заслонка в камине работает. Если заслонки нет, ее необходимо добавить, чтобы предотвратить потерю тепла.

Полы

Обратите внимание на коробление и коробление досок в деревянных полах. Также обратите внимание, если доски разделены. Повторная полировка пола возможна, если она в целом в хорошем состоянии, но сначала вам нужно убедиться, что пол достаточно толстый, чтобы его можно было шлифовать.Напольное покрытие нельзя шлифовать более двух-трех раз. Следует осмотреть плиточные полы на предмет наличия незакрепленных плиток, трещин, сколов углов и сколов по краям.

Стены

Большинство стен покрыты штукатуркой, на которой почти всегда есть микротрещины. Небольшие трещины и дыры можно залатать, но если дырки и трещины большие и многочисленные, потребуется новое покрытие для стен. Если на стенах есть обои, проверьте их толщину. Обоев должно быть не более двух-трех слоев.Если есть, их нужно удалить, прежде чем наносить новые.

Изоляция

Известно, что в старых домах сквозняк, но вы можете повысить комфорт в доме, уменьшив утечку воздуха. Утеплитель вокруг дверей и окон может во многом уменьшить утечку воздуха. Вы также можете проверить чердак, чтобы определить, насколько хорошо утеплен потолок. Стены с деревянным каркасом и полые пространства под полом также необходимо утеплить.

Если вы добавите изоляцию после того, как дом был построен, а пароизоляция отсутствует, это может привести к конденсации влаги в полостях стен и на чердаке.Вы можете модернизировать дом, установив замедлители парообразования, или контролировать влажность в помещении, исключив механическое увлажнение. Кроме того, убедитесь, что на чердаке и на чердаке имеется надлежащая вентиляция.

Механические системы

Замена механических систем может быстро обойтись огромными расходами, но новые современные системы значительно улучшат комфорт и удобство старого дома. Начните с оценки нескольких кранов на предмет расхода воды. Осмотрите трубы, чтобы убедиться, что зона обслуживания достаточно велика. Если в доме своя система водоснабжения, проверьте манометр на напорном баке.Он должен читать как минимум 20, но предпочтительно от 40 до 50 фунтов. Проверьте чистоту воды в частном колодце. Вам нужно заменить сантехнику с пятнами ржавчины. Включите воду в течение нескольких минут, чтобы проверить, не забиты ли дренажные линии между домом и канализацией.

Единственный способ проверить, соответствует ли система отопления, — это ее использование.

Во многих старых домах нет соответствующей электропроводки для размещения современных электроприборов. Мощность должна составлять не менее 100 ампер для дома с тремя спальнями, 200 ампер рекомендуется для дома большего размера или если добавлен кондиционер.По возможности осмотрите электрическую проводку на предмет ржавчины и износа проводки или изоляции кабеля.

Изучив все эти компоненты, вы захотите определить, превышает ли стоимость покупки и ремонта дома справедливую рыночную стоимость домов в этом районе. Если это не так, это хорошее вложение. Если во время осмотра вы выяснили, что одно из следующих утверждений соответствует действительности, это следует считать достаточной причиной для отказа от дома:

1. Фундамент не подлежит ремонту.
2. Весь каркас дома неправильной формы, как правило, сгнивший или зараженный термитами.
3. Необходимо заменить множество компонентов, или количество ремонтов и замен велико.

Эта информация должна помочь вам определить правильность покупки и ремонта недвижимости. Настоятельно рекомендуется нанять экспертов, чтобы они осмотрели недвижимость и дали свой совет. Они часто могут увидеть проблемы, которые вы могли пропустить, могут определить причину проблемы и оценить стоимость ремонта или замены.

Эта информация представляет собой резюме «Отремонтировать старый дом?» Джеральд Э. Шервуд, Лаборатория лесных продуктов, Министерство сельского хозяйства США, Лесная служба. Для получения более подробной информации по любой из затронутых тем обратитесь к полной книге.

 Эта информация представляет собой резюме «Отремонтировать старый дом?» Джеральд Э. Шервуд, Лаборатория лесных продуктов, Министерство сельского хозяйства США, Лесная служба. Для получения более подробной информации по любой из затронутых тем обратитесь к полной книге.

Как японский дом Sekisui может изменить каркас в США: от быстрой сборки к боковой нагрузке

Восемь морских контейнеров прибыли в порт Лонг-Бич в Южной Калифорнии и начали таможенную очистку 9 и 10 мая этого года — каждый стандартного размера: 8 футов в ширину, 8 ½ футов в высоту и 20 футов в длину. Контейнеры были упакованы на фабрике в Канто, к северу от Токио, предприятии, которое производит полу-нестандартную линию домов для одной семьи SHAWOOD от Sekisui House как в Японии, так и на международных рынках.

Все восемь были заполнены. Свободных мест было буквально ноль, каждая из которых была забита сотнями тщательно переплетенных и упакованных деревянных стоек и балок, некоторые из которых весили до 2000 фунтов. По замыслу, каждый из них должен был разгружаться в определенном последовательном порядке после приземления на распределительном предприятии BMC в Северном Лас-Вегасе.

Эта последовательность соответствовала еще более грандиозному дизайну раскраски по номерам. Когда каждая отдельно упакованная группа строительных элементов вышла из одного из транспортных контейнеров, команда, разгружающая контейнеры, отметила, что на каждом из них был номер.Каждое число, в свою очередь, соответствовало одной позиции на чертеже дома, которая, кроме того, была привязана к инженерной документации, где каждая из частей и частей дома была произведена с фабрики Канто в Японии и должна была пройти 3000 миль до своего надлежащего места. место в 5400-футовой структуре с точностью до миллиметра в новом доме Chōwa — Living In Balance.

Набор деталей, дополнений к информационному моделированию зданий, возможно, до самого передового применения в жилом односемейном строительстве…

• … Для дома площадью почти 6000 квадратных футов, который никогда раньше не строился.
• … для дома, технологии ограждения и строительства которого никогда ранее не применялись на рынке США.
• … для здания, с которым группа строителей никогда раньше не сталкивалась, но которое они завершили от «палки в воздухе» до начала заклепки крыши за восемь с половиной дней, не считая пары дней, потерянных из-за задержек из-за сильного ветра.

Если члены бригады будут действовать в соответствии с указаниями по номерам и подготовить каждый кластер, следуя надлежащему порядку в распределительном центре, они могут переправить предварительно спроектированные материалы — запатентованную стойку и балку из помещения Канто Sekisui House — в Sekisui Операционная единица дома Строительная площадка Woodside Homes в районе Talon Ridge района Summerlin Master Planned Community в районе Лас-Вегаса, точно в порядке сборки на месте.

К тому времени, как грузовики BMC прибыли на строительную площадку, лот 17897 на Хоукай-лейн, в Саммерлинс-Тэлон-Ридж, и бригады — под руководством специалиста по строительной площадке Sekisui House Сигэёси Моришимы и менеджера строительного отдела Шотаро Кумазава — отгружали первую партию груза. Местные американцы, в основном говорящие по-испански, члены съемочной группы знали, что эта работа будет отличаться от всего, что они делали раньше.

«Это дом по индивидуальному заказу, и опыт наших бригад до этого момента заключался в создании примерно 100% объема производства, гораздо меньших и более простых домашних конструкций», — говорит Руди Кастро, менеджер по маркетингу в Las Vegas BuildWithBMC.«Наши ребята никогда раньше не делали ничего подобного, но с помощью члена японской команды и того, как эти материалы были маркированы, они уловили суть и собирали части в течение пары часов».

Те, кто руководил проектом, чьи индивидуальные строительные ограждения с элементами комплекта никогда раньше не собирались именно таким способом в Соединенных Штатах, пришли в голову тем, кто осуществлял надзор за проектом, и прошел путь от фундамента до начала монтажа гвоздей на крыше за восемь с половиной дней. , с шестью рабочими и двумя членами японской команды, которые управляют процессом:

1. Нет дисковых пил. Никакой резки на месте не потребовалось, так как каждая деталь конструкции была предварительно построена в цифровом виде, а затем физически на заводе в Канто, Япония.
2. Сайт для работы на трех языках. На сайте говорят на английском, японском и испанском языках, и, несмотря на то, что многие общие термины и толкования «теряются при переводе», идеально переведено, как следовать цифровой маркированной системе позиционирования, ориентации, закрепления и соединения каждого поста. в заранее определенном месте и ориентации (бренд SHAWOOD неизменно обращен к передней части здания — подумайте о масштабном проекте Ikea — и каждая балка идеально вписывается в то место, где она была спроектирована, спроектирована и обработана на заводе с точностью до миллиметра в Японии .
3. Скорость. Не просто скорость, а, скорее, скорость с точностью, повышением производительности и рентабельностью от строительной системы, которая точно выполнена и проста в реализации.

Эти три реализации — и четвертая, о которой мы поговорим чуть позже, — добавили «ага-момент» для строителей, которые вложили 20, 30, почти 40 лет опыта в строительство домов в долине Лас-Вегаса.

«Нам не нужно было ничего сокращать здесь», — говорит президент подразделения Woodside Homes в Лас-Вегасе Кент Лэй, чья команда под руководством Майкла Салерно в качестве директора проекта Woodside приняла участие в программе строительства Chōwa — Living In Balance чуть больше года назад.«Виды планирования, строительных систем, запатентованных инструментов и процессов, которые Sekisui House впервые применили в этом проекте, в результате чего команда, которая даже не говорила на этом языке, могла понять это и сделать это… вот что поражает меня об этом начинании «.

Четвертое осознание, впервые упомянутое самими латиноамериканскими разработчиками и многократно подтвержденное на высшем уровне, заключалось в следующем. Каркас и ограждение — столярные изделия, входящие в ограждающую конструкцию здания из столбов и балок, с его массивными клееными балками, фермами и балками, были столь же эстетичны, сколь и надежны в своей конструкции.«Мы слышали это снова и снова, и я как бы чувствовал это сам», — говорит Салерно. «Почему гипсокартон поверх этого? Почему бы нам просто не оставить это красивое дерево незащищенным и просто не протереть его? Когда смотришь на то, как детали соединяются и соединяются, это выглядит как мебель, такая гладкая, такая идеальная ».

Обучение в Японии

Теперь, через несколько дней после того, как эти восемь контейнеров прошли таможенный контроль в Южной Калифорнии и прибыли в центр BMC в Северном Лас-Вегасе, 13 мая на этом месте было «повисло в воздухе».Это было бы невозможно — равно как и результат через восемь с половиной рабочих дней для того, чтобы натянуть и прибить крышу нестандартного дома — без месяцев предварительного планирования, проектирования, цифрового строительства и производства на этом конкретный проект и многолетний опыт проектирования и строительства домов SHAWOOD, адаптированных к индивидуальным требованиям и предпочтениям клиентов в Японии и Австралии.

В марте Кастро из BuildWithBMC и суперинтендант рынка Кенни Андерсон вылетели в Японию и направились на тренировочную площадку Sekisui House в Сига, к северу от Осаки, для трехдневного обучения работе с рамочной системой SHAWOOD.

Как отмечает Джон Осборн из BMC, вице-президент по национальным строителям и инновациям, его организация и Sekisui House признали сходство процесса с системой BMC READY-FRAME. BMC была рада изучить, чему ее команда могла научиться из проекта Chōwa.

«Благодаря Sekisui House у BMC была возможность участвовать« изнутри », а не наблюдать« со стороны », — говорит Осборн. «Для нас большая честь быть выбранными и включенными в команду, отвечающую за этот преобразующий проект.Находясь за границей, Руди и Кенни обучались, и их опыт был идентичен тому, как обучаются сотрудники Sekisui. Они ушли с новым взглядом на предварительное планирование и проектирование, в частности, с неиспользованной ценностью обеих концепций в США. Наша способность раскрыть потенциал предварительного планирования и проектирования — это то, что будет способствовать повышению эффективности жилищного строительства в США ».

Важно отметить, что отличает стоечно-балочную каркасную систему SHAWOOD от типичных корпусов, производимых в США.это способ, которым конструкция выдерживает боковую нагрузку на фундамент. Это различие, возникшее в условиях сильного напряжения и ударов конструкций в Японии в результате сдвига ветра и сейсмической активности, заставляет здания безопасно выдерживать такие нагрузки и удары, но не совсем так, как большинство зданий в США.

В то время как большинство конструкций в США увеличивают боковую нагрузку за счет прочного, прочного и непрерывного прямого соединения с фундаментом, запатентованная система SHAWOOD прикрепляет каждую стойку к металлической амортизирующей стойке, «плавник» которой скользит в стойку как рукав. перед установкой на место.

«Когда все было сказано и сделано, даже при ограниченном контакте с фундаментом система Sekisui House имеет пропускную способность, по крайней мере, до норм США, чтобы гарантировать, что мы можем поглощать различные силы, которые усиливают боковую нагрузку, — говорит Кент Барбер, старший вице-президент в LR Nelson Consulting Engineers. Барбер фактически преобразовал всю конструктивно-техническую систему Sekisui House-SHAWOOD в термины, принятые в США, штатах и ​​местных властях, и инспекции, которые могли бы понять и одобрить как равные или даже превосходящие U.С. Строительные нормы и правила. «Разница в том, что в то время как американские рамы жестко прикреплены к фундаменту, чтобы обеспечить допустимую боковую нагрузку, японская система спроектирована таким образом, чтобы раскачиваться и опускаться, а затем возвращаться на место».

Послужной список SHAWOOD по работе в условиях сейсмических потрясений и стрессов свидетельствует в пользу аргумента Кента Барбера о том, что технология одинаково хорошо выдержит неблагоприятные условия на рынке США. После землетрясения магнитудой 6,9 балла в Кобе, Япония, в 1995 году ни один дом SHAWOOD не был потерян.Точно так же даже мощное землетрясение силой 9 баллов, которое произошло на севере Японии в 2011 году, не привело к обрушению домов SHAWOOD, хотя вызванное им фатальное цунами сказалось на некоторых из них.

Тренировки в Лас-Вегасе

Заслуживающий внимания результат сочетания BIM, сверхдисциплинированного планирования и процесса строительства, а также нескольких систем кронштейнов и штифтов, которые создают долговечные и красивые столярные изделия в каждом несущем конструктивном элементе — который Sekisui House развивал более чем на Десятилетие линейки домов SHAWOOD — это то, что опытные строители могут начать работать с системой практически незаметно.

«Мы объяснили процесс местным бригадам — ​​с помощью нашего цифрового переводчика мы назвали на сайте« Дженнифер », переводя с японского на английский и испанский языки», — говорит Салерно. «Даже несмотря на то, что некоторые слова были потеряны, и члены экипажа не знали, что говорили члены японской команды, они мгновенно поняли, что они имели в виду, и рвались уйти после 45 минут демонстрации».

Салерно поясняет, что вся конструкция расположена по осям X и Y.Каждое положение оси X имеет числа, а каждое положение оси Y — букву.

«Японские руководители разделили нас на две группы: перед домом и за домом», — говорит Кенни Андерсон из BuildWithBMC. «От 1 до 370 и от А до Я. Они сказали нам, что на создание кадра у нашей бригады из 6-15 дней потребуется, но, как видите, мы сделали это чуть более чем за половину этого времени. До этого никто из моих ребят ничего подобного не создавал. Они гордились тем, что работали над этим проектом.”

Для BMC, где мы получаем точку зрения на потенциальные воздействия и последствия подхода, систем и правил Sekisui House, выводы, выраженные Джоном Осборном, следующие:

• «Мы многому научились. На рынке США существует неисчислимая возможность раскрыть ценность дизайна, что, в свою очередь, значительно сократит количество отходов и повысит эффективность всей «системы жилищного строительства». Использование расширенного 3D-моделирования и виртуального строительства позволяет строителям не только оптимизировать планирование проектов, но также позволяет им строить лучше, быстрее, умнее и экологичнее в полевых условиях.
• Sekisui определяет каждый домашний продукт с помощью BIM. Это обеспечивает высокую степень координации, сотрудничества и эффективности на рабочем месте. Объединив наш опыт этого проекта с тысячами реализованных нами проектов READY-FRAME®, я уверен, что BMC обладает опытом и знаниями, чтобы сотрудничать со строителями в США, стремящимися добиться аналогичной эффективности.
• Интересный анекдот, который я недавно услышал от руководителя одной национальной строительной компании, звучит так: «Сегодня у нас есть 40 000 деталей и деталей, собранных 285 людьми, нанятыми 40 компаниями, каждая из которых предложила самую низкую цену.«Предприятия, подобные той, над которой BMC сотрудничала с Sekisui House, помогут строителям в США разработать лучшую систему для строительства домов — более эффективную, быструю и требующую меньше людей и компаний, обеспечивая при этом конечный результат продукт, который является более качественным и более доступным, чем позволяют традиционные системы в настоящее время.
• Технология BIM Sekisui обеспечивает более высокий уровень детализации, чем большинство технологических систем на основе 3D-моделей, используемых в США. Их BIM способствует принятию большего количества решений и повышению эффективности на этапе проектирования проекта, что коррелирует с более разумным строительством на строительной площадке.Сотрудничество с Sekisui House дает BMC возможность изучить и ускорить то, что возможно в США.
• Что касается домашнего дизайна, то есть конструкционные изделия, а есть готовые изделия. В США эти две концепции нередко сталкиваются во время строительства. Вместо того, чтобы вкладывать средства в предварительное планирование (т. Е. Используя BIM для определения того, где части здания могут мешать друг другу, строители просто заказывают больше продукции для данной работы, чем необходимо, зная, что для устранения проблем «на лету» могут потребоваться дополнительные средства.«Такой подход« искусство против науки »приводит к чрезмерным отходам.

Теперь сравните эту методологию с точной структурой, такой как Sekisui Chōwa Concept Home. Решения «на лету» в ходе проекта не принимались. На кухне проекта было заказано и доставлено необходимое количество пиломатериалов, карнизов, окон, шкафов и т. Д. Более продуманное предварительное планирование сокращает время цикла и избавляет от необходимости переупаковывать / беспокоиться о наличии достаточного количества продукта на земле.

Еще один вывод, который Осборн здесь не перечисляет, но он материально важен, особенно с учетом хронической проблемы с обеспечением квалифицированной рабочей силы.Это проявилось в форме связи, которая произошла между членами японской команды Sekisui House и местными съемочными бригадами в Лас-Вегасе, привлеченными BMC.

«То, как японская этика осторожности и точности передалась нашим ребятам, было заразительно, и они действительно нашли общий язык, несмотря на языковой барьер, — говорит Андерсон. «Когда работа была сделана и членам японской команды пора было возвращаться после того, как мы закончили, мы устроили групповой обед с командой и другими членами команды.Все парни плакали от гордости, дружбы, совместной работы над чем-то удивительным ».

элементов каркаса дома

Не вся древесина одинакова, и, поскольку большинство каркасов домов используют древесину в качестве основного компонента, важно узнать больше об этом универсальном материале. В основном большая часть пиломатериалов, которые сегодня доступны на лесных складах или в домах, имеет сорта один или лучше, два или лучше, три или лучше.

Пиломатериалы номер один — лучшая древесина, которую вы можете получить для своего дома. Качество древесины снижается с увеличением номера сорта, но имейте в виду, что пиломатериалы более высокого сорта будут стоить дороже. Также знайте, что древесина первого сорта будет иметь меньше сучков и меньшую усадку.

Совет по строительству своими руками: Не сокращайте расходы на пиломатериалы для каркаса. Использование пиломатериалов более низкого сорта для вашей рамы может вызвать проблемы позже.Используйте пиломатериалы лучшего качества, которые вы можете себе позволить.

Сегодня в жилищном строительстве чаще всего используется пиломатериал для изготовления каркасов. Адаптация инженерной древесины дала много преимуществ, и она позволяет подрядчикам строить дома более динамичного типа, чем они могли строить в прошлом.

Спроектированная древесина обычно представляет собой смесь побочных продуктов пиломатериалов и конструкционной древесины, применяемых вместе для различных целей.Их можно использовать для перекрытия перекрытий вместо массивных пиломатериалов, и на них не так сильно влияют размер и рост деревьев.

Этот композитный пиломатериал имеет форму балок, и иногда балки перекрытия могут быть изготовлены из деревянных двутавровых балок.

После покупки пиломатериалов можно начинать возведение каркаса, и это начинается с процесса строительства — фундамента.

Обычно дом начинают с фундамента.После заливки фундамента поверх фундамента устанавливают подоконник (наподобие материала, подвергнутого обработке давлением). Это в основном проходит по периметру дома. Каркас одноэтажного дома будет состоять из подоконника, балок и шпилек.

Есть три основных элемента, которые соединяются вместе, образуя каркас, на котором в конечном итоге будет покоиться остальная часть дома:

Совет по строительству дома: Теперь, когда вы находитесь на этапе создания каркаса, все больше и больше людей будут работать над вашим домом, и не отставать от всего — непростая задача.Регулярные встречи со строителем, архитектором и субподрядчиками могут помочь вам оставаться в курсе дел.

Все, что вам нужно знать о стенах

Стены: как они сделаны?

Самый распространенный материал, используемый в строительстве домов в Соединенных Штатах, — дерево; однако сталь и бетон используются на региональном уровне. В южных районах будут бетонные стены, частично из-за ураганов и термитов.Но в большинстве домов по-прежнему используется древесина по нескольким причинам:

• Наличие древесины.
• Когда вы получите готовое изделие, вам будет намного проще отделать его, например развесить картины, потому что у вас есть место, куда можно поставить гвозди.
• Звукоизоляция и изоляция для лучшего резонанса звука.

Деревянное каркасное строительство

Самая распространенная конструкция стен — это конструкция с деревянным каркасом.

• Подоконник — это первая часть каркаса, которая находится прямо поверх бетона, то есть часть, которую необходимо просверлить для анкерных болтов, которые прикрепляют дом к бетонному фундаменту.
• Шпильки крепятся к порогу. Они специально расположены и определяются вашими местными строительными нормами. Шпильки — это вертикальные стены — «нормальные» стены дома. Это вертикальные элементы, которые обычно имеют размер 2 дюйма на 4 дюйма на 16 дюймов.
  Примечание: Если у вас стена и длинная строганная поверхность, стена может сдвинуться наружу и прогнуться. Структурная целостность сохраняется за счет тех двух верхних пластин, которые соединены вместе, образуя обод.
• Пространства, в которых находятся двери и окна, называются грубыми проемами. Черновые проемы служат дополнительным каркасом для поддержки нагрузки. Эти опоры называются заголовками и калеками. Жатки представляют собой горизонтальные опоры, а калеки работают вертикально.
  Заголовок перекрывает верх окна, двери, арки или прохода и сохраняет структурную целостность и распределяет вес по сторонам и по сторонам грубого проема в обрамлении.Жатка обычно представляет собой кусок дерева, который выдерживает вес всего, что находится наверху.
  А поврежденные шпильки — это шпильки, на которые фактически несут жатку.
• Теперь, когда куски стены объяснены, пора собрать их все вместе. Чаще всего стены собирают на земле, а затем поднимают на место как единое целое. Наконец, они прикрепляются к фундаменту.
  Примечание: Стены и секторы часто устанавливаются плоскими на земле, а затем их просто поднимают на место и прикрепляют.Это называется подъемно-поворотной конструкцией.
• После того, как этот процесс завершится по всем стенам, плотники выпрямят стены и убедятся, что они квадратные и правильные.

Стены можно разделить на две категории:

• Несущая нагрузка: Несущая стена выдерживает нагрузку сверху, обычно нагрузку на другой пол или крышу.
