Лекция 7 ВОЛОКОННО-ОПТИЧЕСКИЕ ТЕРМОМЕТРЫ | Политех в Сети

Одним из важных направлений развития измерительной техники является создание новых приборов и методов, основанных на использовании оптических эффектов и предназначенных для регистрации и контроля температуры, давления, объема и др.

Оптические датчики, в которых применяются волоконные световоды, называются световодными датчиками.

Оптические датчики нечувствительны к влиянию электромагнитных помех, могут работать в условиях высокой взрыво — и пожароопасности, имеют малые размеры и массу, используются для дистанционных измерений.

В световодных датчиках интенсивность исследуемого эффекта оценивается по результатам его влияния на излучение, распространяющееся от источника к фотоприемнику. Таким образом, оптическая сенсорная система состоит из излучателя, оптического волновода, модулятора — световодного датчика и фотоприемника. Свет, проходя через датчик, подвергается воздействию исследуемого эффекта.

При конструировании световодных датчиков должны выполняться следующие требования:

А) конструкция датчика должна предусматривать возможно более узкую специализацию его использования в заданном диапазоне измерения значений исследуемого эффекта;

Б) оптические волноводы, соединяющие модулятор, с одной стороны — с источником света, с другой — с фотоприемником, должны быть пассивными и по возможности нечувствительными к каким-либо внешним физическим возмущениям.

В световодных датчиках могут модулироваться интенсивность проходящего через датчик излучения (амплитудная модуляция), фаза (фазовая модуляция), спектральный состав излучения, поляризация света.

В датчиках и сенсорных устройствах оптические волноводы используются в качестве элементов, непосредственно реагирующих на внешние физические возмущения, а также служат пассивными, передающими свет элементами. Независимо от роли, которую играет оптический волновод в датчике или сенсорном устройстве, он всегда служит каналом, по которому распространяются пучки света, модулируемые действием регистрируемых физических возмущений и несущие информацию.

Различают два вида оптических волноводов: планарные световоды и оптические волокна. Планарный световод представляет собой полоску прямоугольного сечения (сердцевина световода) из прозрачного материала, имеющего для применяемого излучения с длиной волны l показатель преломления n1. Эта полоска окружена также прозрачным веществом с показателем преломления n2 (n2<n1). Слой вещества, окружающего сердцевину, называется оболочкой световода. Роль оболочки может играть не только твердое вещество, но и жидкая среда, газ или даже вакуум. Соотношение n2<n1 позволяет лучу света, проникшему в сердцевину световода, при определенных условиях распространяться вдоль продольной оси световода, испытывая мнгократно полное внутреннее отражение на границе сердцевина — оболочка.

По одному световоду одновременно может распространяться только определенный дискретный набор электромагнитных волн, каждая из которых является собственной волной или модой. Число направляемых мод в световоде всегда конечно и равно

, (7.1)

Где d — диаметр поперечного сечения сердцевины световода.

Световоды, по которым может распространяться несколько мод, называются многомодовыми ([email protected] или 500 мкм, при 0,8 <l<1,6 мкм N =102 — 103 мод). Световоды, для которых N=1, называются одномодовыми ([email protected] мкм).

Планарные световоды применяются в устройствах интегральной оптики, разрабатываемых для систем световодной связи.

В датчиках и сенсорных устройствах применяются световоды круглого сечения следующих видов: многомодовые волоконные световоды со ступенчатым изменением показателя преломления; одномодовые со ступенчатым изменением показателя преломления; многомодовые градиентные.

В градиентных световодах значение показателя преломления сердцевины постепенно убывает от центра сердцевины к оболочке. Это изменение близко к параболическому.

В ступенчатых световодах каждому значению угла между распространяющимся в сердцевине лучом и поверхностью раздела сердцевина-оболочка соответствует свое значение угла падения на входной торец световода. Лучи, распространяющиеся в сердцевине под углами 0<q<qс, где qс — угол, соответствующий углу полного внутреннего отражения на границе сердцевина — оболочка, будут многократно отражаться у этой границы, каждый раз возвращаясь вглубь сердцевины, а их траектории получаются зигзагообразными.

Потери (затухание) мощности излучения вызывают загрязненность стекла примесями, рассеяние света на неоднородностях материала световода, изменение модовой структуры (преобразование направляемых мод в моды оболочки), рассеяние света в материале световода вследствие изгибов, различных макро — и микродефектов в световоде.

Изготовляют световоды из кварцевого стекла и очищенного стекла из двуокиси кремния.

Световодные устройства для измерения температуры

Световодные устройства для регистрации температуры, рассчитанные на сравнительно невысокую точность измерений (0,5 -1оС), строятся по принципу амплитудной модуляции. Прецизионные устройства содержат датчики с фазовой модуляцией.

Волоконно-оптический медицинский термометр. К числу новых, сразу получивших широкое признание, приборов, созданных для медицинской диагностики и физиотерапии, относится очень простой по своей конструкции волоконно-оптический медицинский термометр, схема которого и относительные размеры показаны на рис. 1. Кроме малых размеров, этот термометр обладает следующими важными достоинствами: нечувствительностью к действию внешних электромагнитных полей и возможностью применения в условиях строгой стерильности, так как имеющийся в нем датчик заключен в герметизированную стеклянную оболочку.

Рис. 7.1. Волоконно – оптический медицинский термометр: 1 – капилляр, 2 –отражающая поверхность, 3 – жидкость с коэффициентом преломления, зависящим от температуры, 4 – оболочка волокна, 5 – сердцевина волокна.

Новый термометр незаменим для контроля температуры живой ткани, подвергающейся нагреванию токами высокой частоты (ТВЧ), он обладает малой инерционностью и позволяет осуществлять непрерывную регистрацию нагрева ткани во время ее обработки ТВЧ.

Датчик термометра представляет собой короткий, длиной не более 2 см, закрытый с одного конца капилляр с внутренним диаметром 1 — 2 мм и наружным диаметром 1.5 — 3 мм, заполненный внутри жидкостью, в который введен освобожденный от оболочки конец волоконного световода. Торец сердцевины световода, имеющего диаметр сечения 300 — 600 мкм, отполирован и размещен таким образом, что между ним и отражающим «донышком» капилляра имеется зазор шириной 0,1.-.0,25 мм. Зазор заполнен той же жидкостью, которая заполняет пространство между отрезком сердцевины волокна и внутренними стенками капилляра. Сердцевина волокна изготовлена из кварцевого стекла с показателем преломления 1,5 — 1,58, в то время как коэффициент преломления специально подобранного минерального масла, заполняющего капилляр, почти равен или несколько выше коэффициента преломления материала сердцевины.

При изменении температуры среды, окружающей капилляр, изменяется температура масла в капилляре и увеличивается или уменьшается коэффициент преломления этой жидкости, что естественно приводит к изменению интенсивности света, вышедшего через торец сердцевины волокна и частично возвратившегося в эту сердцевину после отражения от «донышка» капилляра.

В описанном выше датчике используется обычное волокно типа «кварц—полимер», конец которого герметизируется, например, эпоксидным клеем. Источником света, проходящего через волокно, может быть гелий-неоновый миниатюрный лазер, а фотоприемником служит диод. Датчик имеет четко выраженную линейную характеристику в интервале температур приблизительно от 32 — 33°С до 45°С, т. е. именно в области температур, представляющих наибольшее значение для диагностирования человека. Вместе с тем, подбирая для датчиков различные композиции минеральных масел, отличные от масла, используемого в приборе, получившем наиболее широкое применение и предназначенного специально для медицинских целей, можно изготовить такого же типа приборы с другими значениями интервалов температур, в которых характеристика линейна. Чувствительность рассматриваемых датчиков, как правило, составляет около 0,1 °С.

Флуорооптический волоконно-оптический термометр. Нечувствительность световодных датчиков к действию внешнего электромагнитного поля, свойственная описанным выше волоконно-оптическим термометрам, относится также к числу достоинств флуорооптических датчиков. Устройство типичного флуорооптического датчика показано на рис. 7.2. Источником света в датчике служит фосфоресцирующее вещество, тонкий слой которого находится на дне маленькой (длиной 5 мм, со стенками толщиной 0,25 мм и диаметром внутренней полости 0,8 мм) капсулы, в которую вставлен конец волоконного световода с сердцевиной из кварцевого стекла диаметром 400 мкм. Фосфоресценция вещества, помещенного на дне капсулы, возбуждается прошедшим по световоду ультрафиолетовым светом, генерируемым специальной галогенной лампой с вольфрамовой нитью накаливания.

Рис. 7.2. Устройство флуорооптического датчика: 1 – капсула, 2 – фосфоресцирующее вещество, 3 – кварцевый волоконный световод.

Как видно из рис. 7.3, свет, распространяющийся от этой лампы, коллимируется линзой 5 и проходит через фильтр 6, препятствующий дальнейшему распространению в системе длинноволнового излучения, так как наиболее интенсивное возбуждение фосфора создается поглощением в последнем света с длиной волны, лежащей в интервале 0,3 — 0,35 мкм. Выделенное таким образом из спектра излучения лампы УФ-излучение, далее, после двукратного отражения, падает на полупрозрачное зеркало 7, отражаясь от которого, фокусируется линзой 3 на входной торец волоконного световода 2, чтобы в конце концов достигнуть слоя фосфоресцирующего вещества.

Рис. 7.3. Схематическое изображение флуорооптического термометра: 1 – датчик, 2 – волоконный световод, 3, 5, 12, 13 – линзы, 4 – галогенная лампа, 6, 10, 11 – фильтры, 7 – полупрозрачное зеркало, 8 – делитель пучка, 9 – зеркало, 14, 15 – детекторы, 16 – предварительные усилители, 17 – цифровой выход, 18 – аналоговый выход, 19 – запоминающее устройство, 20 – цифроаналоговый преобразователь, 21 – микропроцессор, 22 – дисплей, 23 – аналого – цифровой преобразователь.

Интенсивность флуоресценции фосфора зависит от значения измеряемой датчиком температуры. Линейчатый спектр флуоресценции состоит из нескольких групп линий (Н, М и L). В этом спектре наибольшей интенсивностью обладают одна из линий группы Н (характеризуемая длиной волны около 0,62 мкм) и одна из линий группы М (характеризуемая длиной волны около 0,54 мкм). Меньшей интенсивностью, чем эти линии, обладает при той же температуре, равной 20°С, одна из линий группы L с длиной волны около 0,47 мкм. Интенсивность каждой из перечисленных спектральных линий зависит от температуры, причем эта зависимость носит линейный характер для линии группы H в диапазоне температур 280 — 350°С, для линии группы M в диапазоне 150 — 250°С и для линии из группы L в диапазоне -50°С. -..+50°С.

Свет, генерируемый фосфором, распространяется сначала по волоконному световоду до линзы 3 (рис. 7.3), коллимируется ею и приходит до полупрозрачного зеркала — разделителя пучка 8, причем часть пучка направляется к фильтру 10, а часть — к фильтру 11. С помощью фильтра 10 из пучка света выделяется спектральная линия группы H, а с помощью фильтра 11 — спектральная линия группы M. Детекторы 14 и 15, на которые линзами 12 и 13 фокусируются пучки света соответствующих длин волн, регистрируют интенсивность излучения с длиной волны 0,62 и 0,54 мкм. Полученные от детекторов 14 и 15 сигналы усиливаются, полученные значения интенсивности линий А и с преобразовываются в цифровую форму и обрабатываются с помощью микропроцессора. После этого данные о значении температуры, определяемой на основании отношения интенсивностей указанных выше линий (с/а) и соответствующих градуировочных таблиц, могут быть отображены на дисплее устройства или поступить на цифровой и аналоговый выходы сенсорного устройства.

За рубежом фирмой «Люкстрон» (США) серийно выпускаются две модели флуоресцентных термометров. Одна из них (модель 1000 А) рассчитана на измерение температур от 20 до 240 °С с точностью до 0,1 °С, причем к прибору может быть придан специальный датчик, понижающий нижний предел измеряемых температур до -100 °С, а другая (модель 1000 В) — На измерение температур в интервале 20 — 80 °С с точностью до 0,1 °С.

Описанные выше флуоресцентные волоконно-оптические термометры применяют в медицине — при контроле индукционного нагрева, в электронной промышленности — при радиочастотном плазменном травлении и плазменном напылении тонких пленок различных веществ, в установках для ядерного и электронно-спинового резонанса.

ВОЛОКОННО-ОПТИЧЕСКИЕ ДАТЧИКИ ДЛЯ ИЗМЕРЕНИЯ ОЧЕНЬ ВЫСОКИХ И НИЗКИХ ТЕМПЕРАТУР

Большая часть волоконно-оптических датчиков, разработанных к настоящему времени и применяемых в различных отраслях промышленности и в медицине, рассчитана на измерение температур от нескольких десятков градусов Цельсия ниже нуля и не превышающих 600 °С. Сравнительно редким исключением являются так называемые высокотемпературные датчики, позволяющие измерять температуру выше 600 °С.

Типичным образцом высокотемпературного датчика может служить датчик Дилса с генерацией излучения непосредственно самим нагретым телом и регистрацией температуры по интенсивности светового потока, возникающего в нагретом теле. В этом датчике источником излучения служит помещенный в рабочую зону печи отрезок сапфирового волокна толщиной около 0,25 мм, который покрыт снаружи напыленным на него тонким (~ 10 мкм) слоем платины и имеет длину от нескольких сантиметров до 30 см.

При нагревании некоторого участка сапфирового волокна до температур 600 — 1300°С длина волны генерируемого света (теплового излучения) на участке спектра шириной 0,1 мкм изменяется от ~0,7 до 0,6 мкм, причем повышению температуры на 1 % соответствует увеличение светового потока на 20 %.

Температура плавления искусственно выращенного кристалла сапфира составляет 2050°С, и рассматриваемый датчик позволяет измерять температуру, достигающую почти 2000°С. Интенсивность теплового излучения нагретой до высоких температур части отрезка сапфирового волокна определяется с помощью фотодетектора, которым может служить фотодиод соответствующего типа. Так как мощность излучения сапфирового волокна изменяется в зоне выхода из рабочего пространства печи наружу (предполагается, что печь снаружи окружена атмосферой, имеющей нормальную температуру, или температуру, при которой эмиссия теплового излучения волокна незначительна), критическое значение для фотометрических измерений имеет отношение длины участка L волокна, находящегося в области рабочего пространства печи, к диаметру волокна d. Эксперименты показали, что фотометрическая погрешность, равная 0,1 %, получается при L/D=20/1 Для температур 1000 — 1200 °С. Наружный торец сапфирового волокна стыковался с обычным световодом.

Для решения более сложной задачи — создания волоконно-оптического датчика для измерения низких температур разработан датчик нового типа, в котором используется оптическое волокно из фторидного стекла, легированного европием, обладающее достаточно высокой прозрачностью в области длин волн света между 1,8 и 2,4 мкм. Это волокно имеет сердцевину из стекла. Оно дополнительно легируется ионами европия (0,87 %).

Фторидное стекло служит термооптическим преобразователем, так как при изменении температуры оно изменяет свою прозрачность в области длин волн света 1,8 — 2,3 мкм.

Акустические методы измерения температуры

Практические применения упругих колебаний звукового и ультразвукового диапазонов частот связаны с физическими свойствами среды, в которой они распространяются, и тех процессов, которые возникают при распространении этих колебаний.

Скорость звука в газах определяется уравнением

, (7.2)

Где g = ср/сv.

Так как для газов, близких по своим свойствам к идеальному,

, то скорость газов может быть определена из соотношения . Таким образом, измерив скорость звука в газе, можно рассчитать его температуру.

Метод акустической интерференции заключается в измерении разности фаз звуковых колебаний. Разность фаз между источником и приемником звуковых колебаний определяется как

, где t1 — время прохождения звукового сигнала через среду при температуре Т1. Если свойства среды (р, V, T) не меняются во времени, то J=const во всех точках среды и j1=const.

Для n=n2

.

Таким образом, скорость звуковых колебаний в среде с температурой Т1 может быть вычислена по разности фаз между источником и приемником для двух различных частот:

(7.3)

Для температуры Т2

. (7.4)

Учтем зависимость скорости от температуры:

. (7.5)

Продифференцируем предыдущее уравнение по Т.

. (7.6), то есть ~.

При небольших приращениях температуры DТ(t)=Т(t)-То разность фаз колебаний приемника и источника звука до и после нагрева столба воздуха

, (7.7)

Где b=DJ/DT — температурный коэффициент,

, To — начальная температура, Jо — скорость звука при То, Т(t) — текущая температура. t=0 соответствует началу нагрева или охлаждения.

Таким образом, фазовый сдвиг акустических колебаний прямо пропорционален избыточной температуре исследуемой среды. При выводе формул предполагалось, что скорость изменения акустических параметров во всем объеме одинакова, зависит только от времени и температурный коэффициент постоянен.

Современные фазометрические устройства позволяют измерять фазовые углы с точностью 0,01 углового градуса и меньше, таким образом, с помощью фазометрических методов можно регистрировать температуру с точностью 0,001о и меньше. Фазовые методы целесообразно применять при небольших скоростях нагрева или охлаждения веществ.

При больших скоростях нагрева, превышающих 10 — 30 град/с, лучше использовать частотные методы исследования.

Так как j=2pnt и Dj=2pDnt, то

. Тогда .

Учитывая, что Dj=2pk(T-To) и

, получаем: Dn(t)=n-nо=k(dT/dt), no — частота источника, n — частота, воспринимаемая приемником.

Эффект изменения частоты волнового процесса, не связанный с относительным движением приемника и источника колебаний, а вызываемый изменением во времени свойств веществ, определяющих скорость распространения упругих волн, называется нестационарным акустическим эффектом Доплера.

Из уравнения следует, что частотный сдвиг акустических колебаний при изменении температуры среды пропорционален скорости ее нагрева. Таким образом, регистрируя величину сдвига частот во времени, можно измерять скорость нагрева среды.

Измерение разности фаз и частот гармонических колебаний можно производить с достаточно высокой точностью, поэтому частотно-фазовые методы обладают хорошей разрешающей способностью. Эти методы являются практически безинерционными и неразрушающими.

Термометр. Виды и устройство. Работа и применение. Особенности

Термометр – это прибор, предназначенный для измерения температуры жидкостной, газообразной или твердой среды. Изобретателем первого устройства для измерения температуры является Галилео Галилей. Название прибора с греческого языка переводится как «измерять тепло». Первый прототип Галилея существенно отличался от современных. В более привычном виде устройство появилась спустя более чем через 200 лет, когда за изучение данного вопроса взялся шведский физик Цельсий. Он разработал систему измерения температуры, разделив термометр на шкалу от 0 до 100. В честь физика уровень температуры измеряются в градусах Цельсия.

Разновидности по принципу действия

Хотя с момента изобретения первых термометров прошло уже более через 400 лет, эти устройства до сих пор продолжают совершенствоваться. В связи с этим появляются все новые устройства, основанные на ранее не применяемых принципах действия.

Сейчас актуальными являются 7 разновидностей термометров:

• Жидкостные.
• Газовые.
• Механические.
• Электрические.
• Термоэлектрические.
• Волоконно-оптические.
• Инфракрасные.

Жидкостные

Термометры относятся к самым первым приборам. Они работают на принципе расширения жидкостей при изменении температуры. Когда жидкость нагревается – она расширяется, а когда охлаждается, то сжимается. Само устройство состоит из очень тонкой стеклянной колбы, заполненной жидким веществом. Колба прикладывается к вертикальной шкале, выполненной в виде линейки. Температура измеряемой среды равна делению на шкале, на которое указывает уровень жидкости в колбе. Эти устройства являются очень точными. Их погрешность редко составляет более 0,1 градуса. В различном исполнении жидкостные приборы способны измерять температуру до +600 градусов. Их недостаток в том, что при падении колба может разбиться.

Газовые

Работают точно так же как и жидкостные, только их колбы заполняются инертным газом. Благодаря тому, что в качестве наполнителя используется газ, увеличивается диапазон измерения. Такой термометр может показывать максимальную температуру в пределах от +271 до +1000 градусов. Данные приборы обычно применяются для снятия показания температуры различных горячих веществ.

Механический

Термометр работает по принципу деформации металлической спирали. Такие приборы оснащаются стрелкой. Они внешне немного напоминает стрелочные часы. Подобные устройства используется на панели приборов автомобилей и различной спецтехнике. Главное достоинство механических термометров в их прочности. Они не боятся встряски или ударов, как модели из стекла.

Электрические

Приборы работают по физическому принципу изменения уровня сопротивления проводника при различных температурах. Чем горячее металл, тем его сопротивляемость при передаче электрического тока выше. Диапазон чувствительности электротермометров зависит от металла, который использован в качестве проводника. Для меди он составляет от -50 до +180 градусов. Более дорогие модели на платине могут указывать на температуру от -200 до +750 градусов. Такие приборы применяются как датчики температуры на производстве и в лабораториях.

Термоэлектрический

Термометр имеет в своей конструкции 2 проводника, которые измеряют температуру по физическому принципу, так называемому эффекту Зеебека. Подобные приборы имеют широкий диапазон измерения от -100 до +2500 градусов. Точность термоэлектрических устройств составляет около 0,01 градуса. Их можно встретить в промышленном производстве, когда требуется измерение высоких температур свыше 1000 градусов.

Волоконно-оптические

Делаются из оптоволокна. Это очень чувствительные датчики, которые могут измерять температуру до +400 градусов. При этом их погрешность не превышает 0,1 градуса. В основе такого термометра лежит натянутое оптоволокно, которое при изменении температуры растягивается или сжимается. Проходящий сквозь него луч света преломляется, что фиксирует оптический датчик, сопоставляющий преломление с температурой окружающей среды.

Инфракрасный

Термометр, или пирометр, является одним из самых недавних изобретений. Они имеют верхний диапазон измерения от +100 до +3000 градусов. В отличие от предыдущих разновидности термометров, они снимают показания без непосредственного контакта с измеряемым веществом. Прибор посылает инфракрасный луч на измеряемую поверхность, и на небольшом экране отображает ее температуру. При этом точность может отличаться на несколько градусов. Подобные устройства применяются для измерения уровня нагрева металлических заготовок, которые находятся в горне, корпуса двигателя и пр. Инфракрасные термометры способны показать температуры открытого пламени. Подобные устройства применяются еще в десятках различных сфер.

Разновидности по предназначению

Термометры можно классифицировать на несколько групп:

• Медицинские.
• Бытовые для воздуха.
• Кухонные.
• Промышленные.

Медицинский термометр

Медицинские термометры обычно называют градусники. Они имеют низкий диапазон измерения. Это связано с тем, что температура тела живого человека не может составлять ниже +29,5 и выше +42 градусов.

В зависимости от исполнения медицинские градусники бывают:

• Стеклянные.
• Цифровые.
• Соска.
• Кнопка.
• Инфракрасный ушной.
• Инфракрасный лобный.

Стеклянные термометры являются первыми, которые начали применять для медицинских целей. Данные устройства универсальны. Обычно их колбы заполняются спиртом. Раньше для таких целей использовалась ртуть. Подобные устройства имеют один большой недостаток, а именно необходимости длительного ожидания для отображения реальной температуры тела. При подмышечном исполнении продолжительность ожидания составляет не менее 5 минут.

Цифровые термометры имеют небольшой экран, на который выводится температура тела. Они способны показать точные данные спустя 30-60 секунд с момента начала измерения. Когда градусник получает конечную температуру, он создает звуковой сигнал, после которого его можно снимать. Данные приборы могут работать с погрешностью, если не очень плотно прилегают к телу. Существуют дешевые модели электронных термометров, которые снимают показания не менее долго, чем стеклянные. При этом они не создают звуковой сигнал об окончании измерения.

Термометры соски сделаны специально для маленьких детей. Устройство представляет собой соску-пустышку, которая вставляется в рот младенца. Обычно такие модели после завершения измерения подают музыкальный сигнал. Точность устройств составляет 0,1 градуса. В том случае если малыш начинает дышать через рот или плакать, отклонение от реальной температуры может быть существенным. Продолжительность измерения составляет 3-5 минут.

Термометры кнопки применяются тоже для детей возрастом до трех лет. По форме такие приборы напоминают канцелярскую кнопку, которая размещается ректально.  Данные устройства снимают показания быстро, но имеют низкую точность.

Инфракрасный ушной термометр считывает температуру из барабанной перепонки. Такое устройство способно снять измерения всего за 2-4 секунды. Оно также оснащается цифровым дисплеем и работает на батарейках. Данное устройство имеет подсветку для облегчения введения в ушной проход. Приборы подходят для измерения температуры у детей старше 3 лет и взрослых, поскольку у младенцев слишком тонкий ушной канал, в который наконечник термометра не проходит.

Инфракрасные лобные термометры просто прикладываются ко лбу. Они работают по такому же принципу, как и ушные. Одно из преимуществ таких устройств в том, что они могут действовать и бесконтактно на расстоянии 2,5 см от кожи. Таким образом, с их помощью можно измерить температуру тела ребенка не разбудив его. Скорость работы лобных термометров составляет несколько секунд.

Бытовые для воздуха

Для измерения температуры воздуха на улице или в помещении применяются бытовые термометры. Они, как правило, выполнены в стеклянном варианте и заполнены спиртом или ртутью. Обычно диапазон их измерения в уличном исполнении составляет от -50 до +50 градусов, а в комнатном от 0 до +50 градусов. Подобные приборы часто можно встретить в виде украшений для интерьера или магнита на холодильник.

Кухонные

Кухонные термометры предназначены для измерения температуры различных блюд и ингредиентов. Они могут быть механическими, электрическими или жидкостными. Их применяют в тех случаях, когда необходимо строго контролировать температуру по рецепту, к примеру, при приготовлении карамели. Обычно подобные устройства идут в комплекте с герметичным тубусом для хранения.

Промышленные

Промышленные термометры предназначены для измерения температуры в различных системах. Обычно они представляют собой приборы механического типа со стрелкой. Их можно увидеть в магистралях водяного и газового снабжения. Промышленные модели бывают электрические, инфракрасные, механические и пр. Они имеют самое большое разнообразие форм, размеров и диапазонов измерения.

Похожие темы:

Как пользоваться бесконтактным инфракрасным термометром

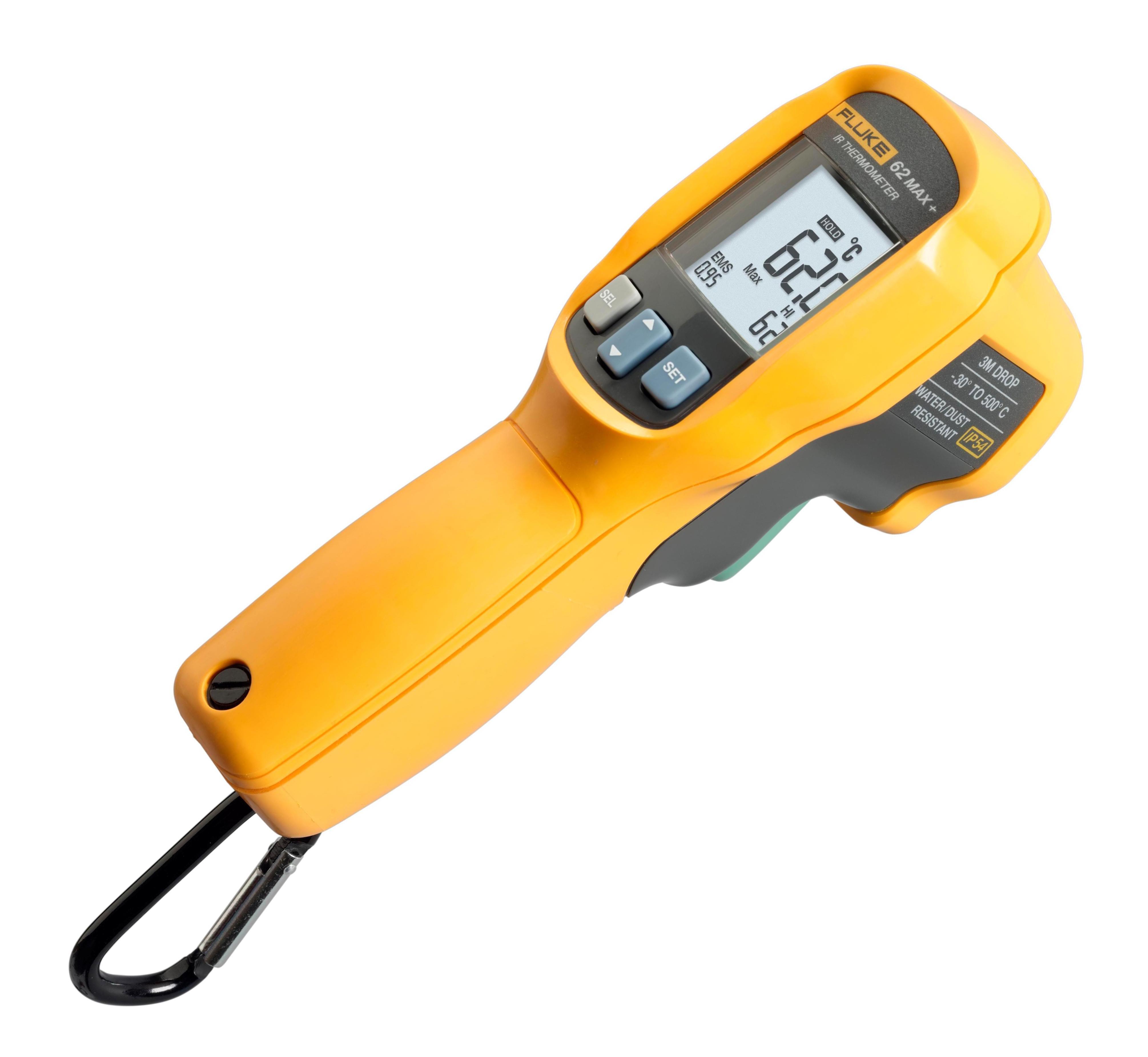

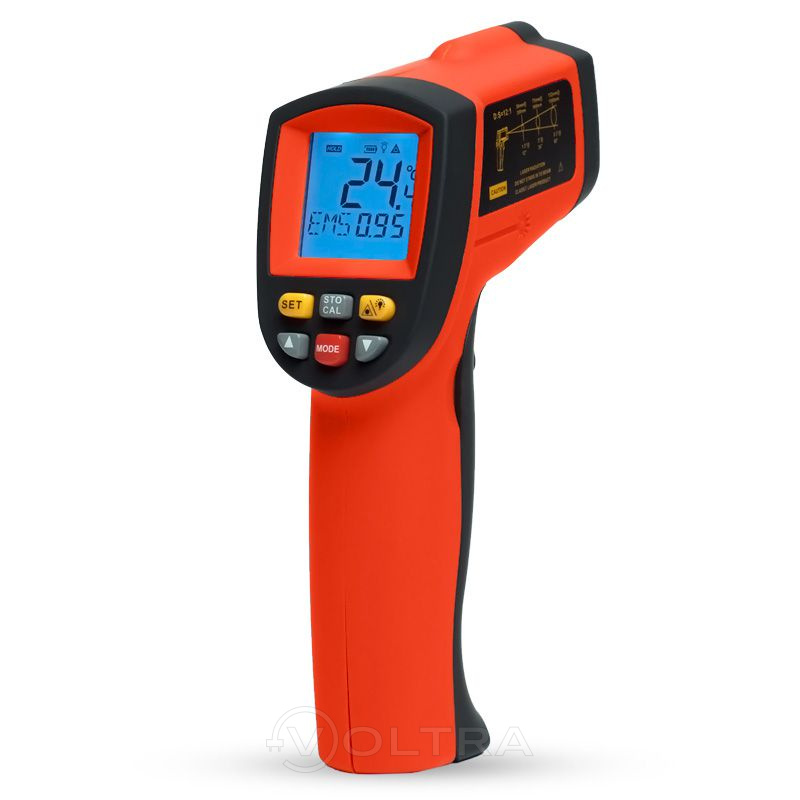

Бесконтактный термометр — это специальный прибор для измерения температуры объектов в разных сферах промышленности. Также вы можете встретить в описании его второе название — пирометр. Принцип действия бесконтактного инструмента основан на измерении значений мощности теплового излучения предметов в диапазонах инфракрасного спектра и видимого света.

Где и как используется

Для чего нужен бесконтактный термометр? Прибор имеет широкую сферу применения в быту и на производстве, включая замер температуры тела людей, а также промышленных объектов в труднодоступных и небезопасных местах. Пирометры используют для дистанционного определения температурных показаний объектов, движущихся деталей и инсталляций на производственных предприятиях. Также приборы служат для контроля технологических характеристик раскаленных предметов, физический контакт с которыми в целях безопасности невозможен. Некоторые модели выполняют функции теплолокаторов для определения диапазонов критических температур в различных сферах производства.

Особенности конструкции

Чтобы узнать, как правильно пользоваться бесконтактным термометром, необходимо изучить общую информацию о работе устройства. Каждая модель прибора имеет различные конструктивные особенности и технические характеристики. В конструкцию измерительного инструмента входит:

• пластиковый корпус с рукояткой;
• жидкокристаллический дисплей с подсветкой;
• оптическая система или лазерный указатель;
• инфракрасный датчик;
• счетное устройство;
• электронный преобразователь;
• кнопка-курок для измерения температуры;
• кнопки настроек и включения дисплея.

Для замера данных нужно навести пирометр на объект и нажать на кнопку курка. Как правило, такие устройства снабжены оптическим прицелом или лазерным указателем, которые помогают пользователю поместить пятно измерения на нужную точку поверхности объекта. Далее полученные параметры замеров моментально отражаются на электронном дисплее.

Технические характеристики

При выборе бесконтактного термометра необходимо учитывать технические характеристики модели:

• диапазон измерения температур;
• оптическое разрешение для определения соотношения между расстоянием до объекта и диаметром пятна;
• точность показаний и быстродействие прибора;
• вид излучающей способности с переменным или фиксированным значением;
• лазерный или оптический прицел.

По оптическому разрешению можно точно узнать, как пользоваться бесконтактным инфракрасным термометром и правильно подобрать расстояние до объекта. Пятно прицела не должно превышать размеры контролируемой поверхности, так как в зону измерения могут попасть другие окружающие предметы, и прибор выдаст результат с большой погрешностью.

Виды пирометров

По рабочим характеристикам пирометры классифицируют на низкотемпературные и высокотемпературные. По принципу действия различают оптические, радиационные и цветовые термометры. Оптические приборы позволяют визуально определить температуру предмета по сравнению его цвета с эталонным в измерительной лампе накаливания. Устройства радиационного типа оценивают степень нагрева способом пересчета показателя мощности излучения. Цветовые измеряют температуру по результатам мощности излучения в различных областях спектра.

Преимущества

Основными достоинствами бесконтактных устройств являются:

• безопасность измерения температур;
• моментальный результат;
• высокая точность измерения;
• отсутствие вредных веществ типа ртути;
• простота использования.

Большой ассортимент высокоточных измерительных приборов представлен в компании Laserliner. Разработка инструментов ведется в Германии, где они проходят строгий контроль качества и тестирование на современном электронном оборудовании. На все измерительные устройства производитель выдает гарантию сроком на 4 года.
Статьи

Эволюция термометра

В наше время термометр кажется нам простой обыкновенной вещью, но три с половиной века тому назад, когда Галилей создал свой первый термометр, этот прибор казался людям не менее чудесным, чем телескоп или микроскоп.

Нема пропозицій

нет в наличии

Нема пропозицій

Нема пропозицій

Показати все

Хронология создания термометра

В 1597 году Галилео Галилей придумал первый прибор для наблюдений за изменением температуры (термоскоп).

В 1657 году флорентийские учёные усовершенствовали термоскоп Галилео, в частности снабдив прибор шкалой из бусин.

В 1667 году были описаны первые термометры с жидкостью, но они лопались, если вода замерзала, поэтому для их создания начали использовать винный спирт.

В 1714 году голландский ученый Д. Фаренгейт изготовил ртутный термометр.

Шкала Фаренгейта базировалась на трёх установленных точках:

• первая точка равнялась нулю градусов — это температура состава воды, льда и нашатыря
• вторая, обозначенная как 32 градуса, — это температура смеси воды и льда
• третья — температура кипения воды, равнялась 212 градусам

В 1730 году французский физик Р. Реомюр предложил спиртовой термометр

В 1848 году английский физик Вильям Томсон (лорд Кельвин) доказал возможность создания абсолютной шкалы температур, где точкой отсчёта служит значение абсолютного нуля: -273,15 °С. При этой температуре уже невозможно дальнейшее охлаждение тел.

Сегодня современные термометры бывают:

• жидкостные
• механические
• электронные
• оптические
• газовые
• инфракрасные

Градусник — самый распространённый вид термометра, и именно его можно найти в каждом доме.

Однако ртутные градусники, которые содержат 2 грамма ртути и обладают самой высокой точностью определения температуры, сегодня постепенно уходят в прошлое как небезопасные. На замену «традиционным» ртутным градусникам сейчас все больше и больше приходят электронные или цифровые термометры, которые работают на основе встроенного металлического датчика.

Обратите внимание на термометры от компании Medisana. На все термометры есть заключения МОЗ.

Справка о компании Medisana:

• мировой производитель (Германия) товаров для здоровья
• группы товаров: контроль здоровья, домашняя терапия и уход за телом
• команда из 120 профессионалов по всему миру
• 10 филиалов
• дистрибьюторы в 25 странах

Термометр Medisana FTN (76120)

• Водонепроницаемый термометр для быстрого измерения температуры тела
• Бесконтактный термометр, у которого нет аналогов от конкурентов
• Измерение температуры тела в ротовой полости, в подмышечной ямке и ректально
• Может измерять температуру тела, а также жидкости, поверхности, воздуха. Очень полезен для тех, у кого есть маленькие дети. Например, проверить температуру в бутылочке с детским питанием
• Функция оповещения при высокой температуре
• Функция ‘ночной режим’ – отключение звука во время измерения

Видеообзор инфракрасного термометра (пирометра) Medisana FTN: моментальный результат

Обзор инфракрасного термометра (пирометра) Medisana FTN: скажи нет простуде!

Термометр инфракрасный Medisana Ecomed TM-65E (23400)

• Самый доступный термометр из инфракрасных
• Измерение на лбу и в подмышечной ямке (не измеряет ректально)
• Функция оповещения при высокой температуре
• Функция ‘ночной режим’ – отключение звука во время измерения

Термометр инфракрасный Medisana FTO (76073)

• Измеряет температуру только в ухе
• Цветная шкала индикации температуры: зеленый цвет — температура в норме, красный — повышенная

Презентация — Термометр

Слайды и текст этой онлайн презентации

Слайд 1

Термометр
Работу выполнил ученик 5 «г» класса Егор Пунегов

Слайд 2

Термо́метр  — прибор для измерения температуры воздуха, почвы, воды и так далее.

Слайд 3

Виды термометров
Жидкостные Механические Электрические Оптические Газовые Инфракрасные

Слайд 4

Термометр Галилея
Первый термометр изобрел Галилей. Он был воздушным и показывал не температуру, а ее изменение без числовых значений.

Слайд 5

Термометр Фарадея
Современный термометр создал Фарадей в 18 веке. Изначально он наполнял термометр спиртом, но позже заменил его на ртуть. Ноль в шкале исчислений Фарадея был равен современным 32 градусам, а температура человеческого тела равнялась 96 градусам.

Слайд 6

Термометр Цельсия
В 1742 году физик Цельсий сделал точками отсчета температуру таяния льда и кипения воды, правда изначально ноль на шкале соответствовал температуре кипения воды, но потом она приняла современный вид.

Слайд 7

Жидкостные термометры
Жидкостные термометры работают на основе принципа изменения начального объема жидкости, залитой в термометр, при изменении окружающей температуры. Чаще всего в колбу термометра заливают спирт или ртуть.

Слайд 8

Оптические термометры
Оптические термометры регистрируют температуру по уровню свечения, спектра и иных показателей и чаще всего применяются в научных исследованиях.

Слайд 9

Механические термометры
Механические термометры действуют по принципу жидкостных, только датчиком служит спираль, или лента из металла.

Слайд 10

Электрические термометры
Электротермометры — работают по принципу изменения уровня сопротивления проводника при изменении внешней температуры. В электротермометры встроены дополнительные функции памяти, подсветки, они безопасны и быстро показывают результат, однако могут давать небольшую погрешность, вследствие чего температуру нужно мерить несколько раз.

Слайд 11

Инфракрасные термометры
Инфракрасный термометр измеряет температуру без непосредственного взаимодействия с человеком или предметом, отличается точностью измерения и безопасностью, а также высокой скоростью действия — полсекунды. Они гигиеничны, быстро (в течение 2-5 секунд) работают и помогают измерять температуру детям.

Слайд 12

Спасибо за внимание!

Разберем погрешности инфракрасных термометров | Производственные и субъективные

Уникальную возможность за 1 секунду получить информацию о температуре объекта, даже если расстояние составляет 1,5,10 и более метров, в зависимости от бренда, оптического разрешения, и других характеристик, дает пирометр — специализированный электронный измеритель температуры.

Простота дистанционных измерений температуры, конкуренция на ранке измерительных приборов, снижение цен на инфракрасные термометры, возможность купить дешевле, привело к массовому “проникновению” этих очень удобных цифровых измерителей температуры как на производство, так и в быту.

Однако для получения достоверных результатов, соизмеримых с контактными методами, например термометром с термопарой, необходимо учитывать ряд факторов, влияющих на погрешности .

Как минимум нужно понимать природу инфракрасного излучения, иметь хотя бы минимальный набор знаний по метрологии, знать как работает прибор и тогда нареканий на бесконтактный метод замера температуры, будет значительно меньше.
Мы не будем останавливаться на принципах работы ИК термометров, а расскажем о видах существующих погрешностей, начиная с момента производства и до практической эксплуатации.

Производственные погрешности пирометров при проектировании и изготовлении

Если разобрать бесконтактный термометр, никакого волшебства и «секретов» мы не обнаружим.

Оптическая линза

Это приемное устройство, через который проходят инфракрасные лучи.
Линза служит для фокусировки, чтобы все излучение собралось в одну точку.

Здесь вспоминается фантастический гиперболоид инженера Гарина. Там похожий принцип.

И вот здесь кроются первые погрешности.

Что оказывает влияние на точность фокусировки ?

1. Материал оптики – стекло, пластик.
2. Качество обработки (шлифовки, полировки, отвечает ли кривизна поверхности технологическим нормативам).
3. Насколько правильно установлена линза в корпусе – нет ли перекосов.

В нашей практике встречались случаи, когда экземпляры от известных брендов не проходили поверку. Причем в предыдущей партии все было нормально, а в следующей измерительные приборы показывали значительную погрешность. Выяснилось, что на оптике сэкономили, вставили дешевый пластик, что сразу же повлияло на точность измерений.

Мы специально начали анализ погрешностей именно с линзы.
Электронные схемы, обрабатывающие сигнал, могут сработать на отлично, но без оптической составляющей на достоверный результат измерения температуры рассчитывать не приходиться.

Погрузимся немного в мир физики.

Сферическая абберация

Это вид погрешности возникает, когда инфракрасные лучи, проходя через фокусирующую линзу ИК термометра, отклоняются на различные углы.

Чем ближе лучи к краю линзы, тем на больший угол они отклоняются и наоборот.
И излучение вместо точки, расплывается на пятно.
Теперь поместим термопреобразователь, преобразующий тепловой поток в электрический сигнал в точку фокусировки.

Поскольку часть энергии (большая или меньшая в зависимости от степени оптического искажения), находится за пределами размещения термодатчика, сигнал, передающийся далее для оцифровки и отображения на дисплее в виде искомого значения температуры, меньше чем по мощности, чем должен быть.

А значит например вместо 30°С, отобразится 25°С, что совершенно недопустимо. И поделать с этим ничего нельзя – вся вина лежит на производителе. И метод исправления тоже понятен – заменить дефектные линзы.

Впрочем если нужен не дорогой прибор и точность до градуса, такие пирометры всегда найдут своего покупателя.

На ум приходит поговорка про “бесплатный сыр” – можно сколько угодно просить менеджеров интернет-магазинов измерительных приборов подобрать “подешевле и поточнее”, но чудес не бывает.

За качество придется заплатить.

Хроматическая абберация

Дистанционный метод измерения температуры в отличие от контактного способа, основан на преобразовании мощности инфракрасного излучения (теплового потока).

В свою очередь, инфракрасные лучи различаются длинами волн. Большинство устройств настроены на диапазон 8-14 мкм.

И теперь вернемся опять к оптической линзе.

Если материал оптики по-разному пропускает лучи в зависимости от длины волны, то опять же происходит “размытие”. Лучи с короткой длиной волны отклоняются на больший угол и наоборот.
Метод устранения – контроль качества изготовления и материала линзы. Во всяком случае лучи из указанного диапазона 8-14 мкм должны фокусироваться без искажений.

Площадь линзы

Обратимся к астрономической технике и в частности к телескопам — не важно, установлены ли они на орбите или на земной поверхности.
Чем больше площадь зеркала, тем более слабый сигнал можно получит из глубин космоса.

С пирометрами картина та же.
От площади линзы зависит мощность принимаемого теплового потока.

Это не определяющий показатель, но также оказывающий влияние на точность.

Диаметр линзы особенно важен, когда:

• измеряется низкая температура. Тем меньше амплитуда колебания атомов, тем меньше энергии поступает;
• до объекта далеко;
• размеры исследуемого предмета малы.

С другой стороны, один из видов оптических искажений – сферическая абберация растет с увеличением площади.

Поэтому производителю нужно найти баланс между диаметром, качеством исполнения оптики, материалом, и точностью установки линз.

Хотя опять же, если нет необходимости удаляться на десятки метров, и на разумные отклонения в значении температуры можно закрыть глаза, достаточного бюджетного прибора.

Фокусное расстояние

Предположим линза изготовлена из высококачественного оптического стекла, обработана на прецизионном оборудовании.
Но если при сборке и установке в корпус, допущен малейший перекос, погрешность сразу вырастет.

Точность термоэлектрического преобразователя

Каждый датчик имеет свою собственную погрешность.
Тем более полупроводниковые сенсоры, в которых разброс характеристик может достигать значительных величин.
Это определяется сложностью самого технологического процесса и сильным влиянием внешних факторов (прежде всего температуры и радиации).

Погрешность АЦП

Чем больше разрядность аналого-цифрового преобразователя – “сердца” любой цифровой техники, тем выше точность измерений.

С другой стороны, увеличение разрядности напрямую влияет на цену.

Таким образом, итоговая производственная погрешность суммируется, и в достоверность результата вносит вклад:

Подавляющее большинство ИК-пирометров имеют итоговую паспортную погрешность в пределах ±2 градуса.

Обратим внимание на еще один важный момент.

Поверка заключается в соответствии реальной погрешности паспортным данным.

Организация, которая выполняет эту метрологическую процедуру, не оценивает качество изготовления, не разбирается в причинах, а просто дает заключение – прошел измерительный прибор поверку или нет.

Завершая тему производственных погрешностей, отметим, что их можно разделить еще по двум критериям:

• несовершенство или допущенные ошибки при изготовлении (проектировании) всей серии;
• недостатки конкретного экземпляра.

Поясним разницу.

В первом случае, например выбрано низкокачественное оптическое стекло для всех устройств.

Во-втором случае, допустим при сборке, работник ошибся и вставил криво линзу в один из пирометров при партии 100000 штук.

В последнем случае это заводской брак из-за человеческого фактора, но в целом по этому браку нельзя судить о всей партии.

С другой стороны, если покупателю попадется именно этот экземпляр, придется разбираться с продавцом.

По хорошему, нужно просто сделать замену. Бесплатно и без скандала.
И Закон  “О защите прав потребителей” дает такую возможность.
14 дней более чем достаточно для проверки и тестирования.

“Субъективные” погрешности и ошибки в методологии измерений

Коэффициент эмиссии и отражательная способность

Если взять зеркало, то при определенном расположении, можно будет пускать зайчики – это и есть отраженный сигнал в видимом для нас, оптическом диапазоне.
А вот с темной тканью так не получится. Как бы мы не старались.
Это пример различной отражающей способности.

Такая же картина и в инфракрасной области. Некоторые предметы больше отражают тепловое излучение, другие – поглощают.

Несмотря на все перечисленные нами производственные погрешности при разработке и изготовлении:

1. Во-первых, мы не можем на это повлиять.
2. Во-вторых, надо признать, что за последние годы качество изготовления, да и контактных тоже, изрядно подросло.

А вот без учета отражательной способности поверхностей, даже самый точный, брендовый и дорогой инструмент покажет «температурную кашу».

Хорошо термометру с термопарой – он этой проблемы лишен начисто. Поскольку присутствует непосредственное соприкосновение с объектом. Нет “посредников” в виде ИК лучей.

А теперь возьмем бесконтактный измеритель температуры и два материала: полированная сталь и латунь.

Первая деталь отличается высоким коэффициентом отражения и в линзу попадет лишь малая часть потока тепла. Латунь отражает значительно хуже.
Коэффициенты отражения различаются в разы.
В простейших моделях устанавливается постоянный коэффициент эмиссии равный 0,95.
Справедливости ради надо сказать, что для большинства прежде всего бытовых задач этого достаточно.

Достаточно бросить взгляд на приведенную таблицу.

Но для более точных замеров, желательно купить пирометр с настройкой коэффициента эмиссии, чтобы пользователь мог самостоятельно в зависимости от вида материала, степени механической обработки, окисленности и других факторов, подстроить свой измерительный прибор.

Как узнать, какой нужно устанавливать коэффициент эмиссии ?

Нужен так называемый эталон, согласно с терминологией Закона “О метрологии”, передающую информацию об измеряемой величине.
В качестве эталона обычно выступает термометр с одной или несколькими термопарами.

Алгоритм настройки очень простой.

Конечно при переходе к материалам с другой отражательной способностью, процедуру нужно повторить.
Хотя, если набор измеряемых материалов ограничен, например: свинец, сталь, керамика, для каждого из них достаточно один раз записать свои, “персональные” коэффициенты и просто устанавливать соответствующее значение.
В этом плане очень удобно, когда в одном корпусе интегрировано два прибора для измерения температуры – такие модификации представлены в продаже.

Оптическое разрешение, расстояние и размер объекта

Перед началом измерений, если прежде не приходилось измерять температуру удаленно, в обязательном порядке рекомендуем сделать 2 шага:

1. Ознакомиться с техническими характеристиками.
2. Прочитать хотя бы пару статей, где разъясняется, что такое оптическое разрешение и как это показатель влияет на погрешность измерений.

Показатель визирования (другое название оптического разрешения) – одна из важнейших характеристик, от которой зависит:

• дальность дистанции;
• размер объекта.

Для недорогих моделей, этот показатель составляет 8:1 или 12:1.

А вот для промышленных и 50:1 не предел.

Заметим, что пирометры с высоким оптическим разрешением как правило используются для контроля высокотемпературных технологических операций или когда приблизиться опасно для жизни по другим причинам: электрическое напряжение, газообразование, брызги и др.

Что такое показатель визирования, вы можете увидеть на картинке. Но нас интересует не сама это величина с точки зрения теории, а как она влияет на точность измерений температуры. Оранжевый овал слева – это так называемое пятно визирования.

Объект измерения должен обязательно помещаться в него полностью.

В противном случае в приемную оптику будет попадать излучение и от близлежащих объектов и тогда погрешность зашкалит. Конечно при условии, что температурная разница между соседними объектами будет велика – допустим десятки градусов. Если же измеряется температура стены, то теоретически пятно визирования не имеет большого значения.

Но вот на практике, например если половина стены утеплена, то переводя прибор с одной половины на другую, мы увидим разницу.
Особенно это заметно по раскраске термограммы, которую выдает тепловизор для энергоаудита.
В реальности как рассчитать, зная показатель визирования (он всегда приведен в технических характеристиках), на какое расстояние можно отойти ?

Пропорция очень простая. Только нужно еще учитывать и размер объекта. Если предмет имеет высоту 1 метр и оптическое разрешение составляет 30:1, максимум на сколько можно отойти – 30 метров.
А если размер уменьшится до 50 см ? К счастью, зависимость линейная, поэтому раз размер уменьшился в 2 раза, во столько же раз уменьшится и расстояние: 30/2=15 метров.

Просто считать, когда перед нами квадрат или круг.
А если объект имеет криволинейную форму ? Придется хотя бы “на глаз” прикинуть минимальное расстояние между двумя точками объекта, чтобы выполнить базовое условие – он должен полностью помещаться в поле зрения.

Повторяемость результата
Представим себе, что нужно измерить температуру детали, вышедшей после термообработки.

ИК-термометр прошел поверку, произведен на предприятии известного бренда, оптическое разрешение и расстояние соответствуют друг другу и т.д.
Нажимаем на курок и получаем значение. Потом еще раз, “для гарантии”.

Повторяемость результата – это разница между двумя последовательными измерениями.

И это касается вообще любых измерительных приборов. Если разница равна нулю, это идеальный результат. А если не равна ? Разберемся, что влияет на повторяемость результата.

Вернемся к нашему примеру.
Если деталь нагрета до высокой температуры, то уже за секунды значение может упасть например с 700 до 600 градусов.

И где истина ? Инструмент в обоих случаях покажет правильный результат.

Поэтому для объектов, которые быстро охлаждаются или нагреваются, нужно четко прописывать условия измерения – например ровно через 1 секунду после термообработки.

А если деталь имеет постоянную температуру и два последовательные измерения показывают разный результат ?

В теории такого не должно быть.

Но на практике вероятны такие сценарии.

1	Рука сместилась влево вправо, деталь (полуфабрикат или заготовка), “ушла” из поле зрения прибора и про точный результат можно забыть. В этом случае для многочасовых замеров необходимо устанавливать на штатив. Разъем под треногу есть не у всех, а в основном у регистраторов – самописцев температуры
2	Представим, что металлическая деталь подвергается закалке, нормализации или отпуску и наружный слой постепенно покрывается оксидной пленкой из-за реакции взаимодействии с кислородом при повышенной температуре. А ведь коэффициент эмиссии остается неизменным и температура “плывет”

Все это влияет на повторяемость измерений.

Таким образом при дистанционных замерах температуры, необходимо учитывать весь комплекс факторов, влияющих на погрешность.

Термометры в Екатеринбурге от компании «ООО ПКФ «Цветная металлургия»».

Термометры стали неотъемлемой частью жизнедеятельности человека. Такие устройства предназначенные для измерения температуры чего-либо и используются как в быту, так и в промышленности. Термометр купить необходимо для измерения температуры тела человека и для того чтобы узнать сколько градусов сейчас на улице. Это конечно самый простой пример, ведь сфера применения термометров намного шире. Данные измерительные приборы используются в металлургической отрасли и сельском хозяйстве, машиностроении и авиационной отрасли, энергетике и пищевой промышленности. Наверное легче будет сказать где термометр не применяется.
Современные термометры, в зависимости от предназначения, различаются по своей конструкции. Ниже рассмотрим основные типы таких измерительных приборов. Надо отметить, что термометра цена во многом зависит от его технических характеристик и предназначения.
Жидкостные термометры
В данной категории представлены самые традиционные варианты измерительных приборов для температуры. Принцип их действия основан на расширении и сжатии жидкости находящейся в специальной колбе. В качестве рабочего вещества в таких устройствах используется спирт или ртуть. Надо отметить, что такие термометры постепенно вытесняются более совершенными моделями и сфера их применения постепенно сужается.
Термометры механические
Такие устройства отличаются надежностью и долговечностью. Их действие основано на способности металлов расширяться и сужаться, в зависимости от температуры окружающей среды. В большинстве случаев, в таких термометрах используется биметаллическая лента, способная реагировать на малейшие изменения температуры. Термометр биметаллический цена которого у нас довольно низкая, купить можно для использования в коммунальном хозяйстве, металлургии и многих других производственных и бытовых сферах.
Газовые устройства для измерения температуры
Принцип действия таких термометров схож с жидкостными устройствами. Только вместо жидкости используется газообразное инертное вещество. Основным достоинством прибора является то, что с его помощью можно измерять температуру равную абсолютному нулю.
Электронные термометры
Наиболее современный вариант устройств для измерения температуры. Они удобны тем, что показания высвечиваются на датчике. Кроме того, данные приборы отличаются высокой точностью. Купить электронный термометр можно для использования в медицине, химической промышленности пищевой отрасли. Важно то, что электронный термометр может быть с датчиком, который будет регулировать температуру на объекте, отключая или включая нагреватели. Например, термометр с датчиком купить можно для использования в инкубаторах. К электронным цифровым устройствам относятся и выносные термометры купить которые можно у нас по выгодной цене.
Оптические термометры
Такие приборы относятся к измерительным приборам бесконтактного типа действия. То есть, для измерения температуры какого нибудь предмета не требуется непосредственного соприкосновения термометра и объекта у которого производится снятие показаний. Бесконтактный термометр купить следует для использования в таких местах где контакт с предметом исследований невозможен или опасен. К оптическим устройствам относятся инфракрасные измерительные приборы для температуры. Инфракрасный термометр купить допустимо для использования в медицине, химической отрасли и т.д.

Оптические термометры | Катализаторы BASF

Предлагая превосходную точность, разрешение, воспроизводимость и стабильность, технология оптической термометрии EXACTUS® обеспечивает значительные преимущества в бесконтактном измерении температуры в практичной, прочной и удобной для пользователя конструкции.

Промышленная брошюра Exactus®

Используя запатентованную электронику, технология BASF Exactus® обеспечивает самые быстрые и точные оптические датчики температуры в мире.

Инструменты для оптического измерения температуры Exactus®

В области измерения температуры термин «разрешение» обычно определяется как способность обнаруживать изменение температуры. Оптический термометр BASF Exactus может определять отклонения температуры от 0,01 ° C или меньше.

Лист технических данных Exactus®

Являясь лидером в производстве термопар из драгоценных металлов более 30 лет, BASF применила свой технический опыт в оптическом измерении температуры.В приборах Exactus® реализованы технологические прорывы, которые обеспечивают значительные доказанные преимущества в бесконтактном измерении температуры.

Каталог проводов для высокотемпературных термопар

BASF поставляет провода для термопар науке и промышленности уже более 100 лет. За это время компания BASF внесла свой вклад в удовлетворение потребностей пользователей, постоянно уделяя внимание технологиям, совершенствуя их и внедряя инновации.Мы готовы продолжить эту традицию и приветствуем ваш запрос. Наша команда экспертов состоит из металлургов, метрологов и опытных инженеров-технологов.

Азиатско-Тихоокеанский регион

Взаимодействие с другими людьми

ИК-термометры и пирометры

(PDF) Использование оптоволоконных термометров в условиях высоких температур

TFAWS 2001

14

ССЫЛКИ

Brewster, M.В. 1992, Перенос теплового излучения и свойства, John Wiley & Sons, New

York.

Дилс Р. Р. 1983, «Термометрия высокотемпературного оптического волокна», Журнал прикладной физики, Vol.

54 № 3, стр. 1198–1201.

Чупп Р. Э. и Висканта Р. 1974, «Разработка и оценка метода дистанционного зондирования

для определения распределения температуры в полупрозрачных твердых телах», ASME

Транзакции — Журнал теплопередачи, Vol.96, No. 3, pp. 391-397.

Гривнак Д. А. и Берч Д. Э. 1965, «Оптические и инфракрасные свойства Al

2

O

3

при повышенных температурах

«, Журнал Оптического общества Америки, том. 55 No. 6, pp. 625 — 629.

Голдберг, Д. Э., 1989, Генетические алгоритмы в поиске, оптимизации и машинном обучении,

Аддисон-Уэсли, Ридинг, Массачусетс.

Хоммерт П. Дж., Висканта Р. и Чупп Р. Э. 1975, «Применение метода спектрального дистанционного зондирования

для восстановления распределения температуры в стекле», Журнал Американского керамического общества

, том.58, с. 58-62.

Хоммерт, П. Дж. И Висканта, Р. 1978, «Диагностика высокотемпературных газов с помощью Spectral Remote

Sensing», Международный журнал тепломассопереноса, Vol. 21, стр. 769 — 781.

Хауэлл, Дж. Р., Эзекой, О. А., Моралес, Дж. К. 2000, «Модель обратного проектирования для радиационной передачи

Теплопередача», ASME Transactions — Journal of Heat Transfer, Vol. 122, № 3, стр. 492 — 502.

Джонс, М. Р., Фармер, Дж. Т., и Бридинг, СП 1999, «Оценка использования оптоволоконных термометров

для терморегулирования вставки модуля закалки», Труды семинара по термическому анализу и анализу флюидов

, сен.13–17, Хантсвилл, Алабама.

Джонс, М.Р., Фармер, Дж. Т. и Бридинг, SP 2000, «Двухволоконная термометрия оптического волокна»,

Труды IMECE: Международный конгресс и выставка машиностроения 2000,

5-10 ноября, Орландо, Флорида .

Джонс, М. Р. 2001, «Реконструкция температурного профиля вдоль оптоволоконного термометра

», будет опубликовано в Proceedings of IMECE: 2001 International Mechanical Engineering

Congress and Exposition, Nov.11-16, Нью-Йорк, Нью-Йорк.

Крейдер, К. Г. 1985, «Волоконно-оптическая термометрия», Применение радиационной термометрии,

ASTM STP 895, J. C. Richmond и D. P. DeWitt, Eds. Американское общество тестирования и материалов

, Филадельфия, стр. 151-161.

Мальтисон, И. Х. 1962, «Преломление и дисперсия синтетического сапфира», Журнал оптического общества

Америки, Vol. 52 No. 12, pp. 1377 — 1379.

NASA-MSFC, Tec-Masters Inc., Sverdrup Technologies 1999, Книга данных теплового расчета,

Вкладыш модуля закалки, Предварительный обзор проекта.

Фам Д. Т. и Карабога Д. 2000, Интеллектуальные методы оптимизации: генетические алгоритмы,

Поиск табу, имитация отжига и нейронные сети, Спрингер, Лондон.

Тулукиан Ю.С. и ДеВитт Д.П. (ред.) 1972, Тепловые радиационные свойства: неметаллические

Твердые тела, т. 8 теплофизических свойств вещества, Plenum Press, Нью-Йорк.

Висканта Р., Хоммерт П. Дж. И Гронингер Г. Л. 1975, «Спектральное дистанционное зондирование

распределения температуры в полупрозрачных твердых телах, нагретых внешним источником излучения»,

Applied Optics, Vol.14, No. 2, pp. 428 — 437.

что это и как работает?

Инфракрасный датчик температуры выглядит довольно просто: наводите, нажимаете кнопку и считываете температуру. Однако результаты измерений будут весьма разочаровывающими без глубокого понимания принципа работы и технических характеристик приборов.

Приборы для измерения температуры

делятся на контактные и бесконтактные. Инфракрасный датчик температуры, используемый в приборах контактного типа, включает термопары, резистивные датчики температуры (RTD), термисторы и полупроводниковые датчики температуры.Поскольку контактные датчики измеряют собственную температуру, им требуется физический контакт с измеряемым объектом, чтобы довести корпус датчика до температуры объекта.

В некоторых приложениях этот контакт создает проблемы: измеряемый объект или среда могут находиться на расстоянии или в опасной среде с затрудненным доступом. Также затруднены измерения движущихся объектов. Температура небольшого объекта может измениться, когда относительно большой датчик касается его и действует как теплоотвод.

Бесконтактные инфракрасные (ИК) термометры при правильном использовании предлагают удобные решения для этих и многих других измерительных приложений.Однако вы должны выбрать измерительный прибор и методы измерения, совместимые с приложением.

Инфракрасный датчик температуры модели OS523E / 524E от Omega Engineering измеряет целевую температуру без физического контакта.

Как работает ИК-термометрия
Тепло передается от одного тела к другому посредством теплопроводности, конвекции или излучения. Излучение — это процесс, при котором тепловая энергия в форме электромагнитных волн излучается горячим объектом и поглощается более холодным объектом.Большая часть этого излучения находится в инфракрасной (ИК) области электромагнитного спектра, но некоторые также распространяются в диапазоне видимого света. Диапазон длин волн инфракрасного излучения простирается от 0,7 до 1000 микрон, однако в практических системах измерения инфракрасного излучения используются только определенные диапазоны длин волн от 0,7 до 14 микрон, поскольку излучение в этом диапазоне является самым сильным.

Если объект подвергается воздействию инфракрасной энергии, излучаемой источником тепла, например, электронагревателем, лампочкой, солнцем или другими источниками, энергия, достигающая объекта, называется падающей энергией.Часть этой энергии отражается от поверхности объекта. Теоретически коэффициент отражения объекта может варьироваться от 0 (нет отражения) до 1,0 (100% отражение). Шероховатые матовые поверхности имеют низкую отражательную способность. Полированные и глянцевые поверхности, особенно металлы, обладают высокой отражательной способностью.

В зависимости от материала объекта, толщины и длины волны излучения часть излучения может проходить через объект или передаваться. Коэффициент передачи может варьироваться от 0 (нет передачи энергии через объект) до 1.0 (100% энергии, передаваемой через объект). Примеры с высоким коэффициентом пропускания включают стекло, кварц, пластиковую пленку и различные газы. Непрозрачные в ИК-спектре материалы имеют коэффициенты пропускания, близкие к нулю.

Оставшаяся энергия поглощается объектом и повышает его температуру. Гипотетическое тело, которое не имеет отражения или пропускания и поглощает всю падающую энергию по всему спектру, имеет коэффициент поглощения, равный 1,0, и называется черным телом. Реальные объекты, называемые серыми телами, имеют коэффициенты поглощения от 0 до 1.0.

Падающая энергия, Вт _I , определяется как:

W _I = W _R + W _T + W _A

Где:

W _I = падающая энергия, полученная объектом, W
W _R = энергия, отраженная от поверхности объекта, W
W _T = энергия, передаваемая объектом, W
W _A = энергия, поглощаемая объект, Вт

Когда падающая тепловая энергия достигает объекта, часть этой энергии отражается, часть проходит через объект, а остальная часть поглощается.Коэффициенты отражения, пропускания и поглощения зависят от материала объекта и отделки поверхности, а также от спектра длины волны падающей энергии.

Поскольку объект поглощает энергию и нагревается, он также излучает энергию. Когда объект находится в состоянии теплового равновесия, количество энергии, которое он поглощает (W _A ), равно количеству энергии, которое он излучает (W _E ): W _A = W _E . Когда объект поглощает больше энергии и его температура увеличивается, количество испускаемого им излучения также увеличивается.

ИК-термометрия основана на том факте, что любое тело (твердое, жидкое или газообразное), имеющее температуру выше абсолютного нуля (0 ^o K или -273 ^o C), излучает лучистую энергию. Эта энергия пропорциональна четвертой степени температуры тела, а способность тела поглощать и излучать инфракрасную энергию называется излучательной способностью. Энергию, излучаемую телом, можно выразить следующим образом:

Вт = E σ T4 A

Где:

Вт = энергия, Вт
E = коэффициент излучения
σ = Константа Стефана-Больцмана = 5.6703 10 ^-8 , Вт / м ² K ⁴
T = абсолютная температура, ^o K
A = излучающая площадь, м ²

Когда температура гипотетического черного тела увеличивается, излучаемая энергия инфракрасного излучения также увеличивается. Температура T2 в несколько раз больше температуры T1. Подъем от 1 до 10 микрон наиболее выражен.

Коэффициент излучения может варьироваться от 0 до 1 для различных тел. Гипотетическое черное тело излучает и поглощает всю энергию и, следовательно, имеет коэффициент излучения, равный 1.Реальные объекты имеют коэффициент излучения от 0 до 1.

Когда инфракрасный датчик температуры измеряет температуру объекта, учитывайте энергию, фактически поступающую в объектив. То есть, помимо излучения энергии, связанной с его собственной температурой, объект может отражать энергию, исходящую от другого источника, или передавать энергию, проходящую через него, от источника, находящегося за ним. Для точных измерений осмотрите окружающую территорию на предмет возможных источников постороннего ИК-излучения и выберите положение термометра и угол прицеливания, чтобы свести к минимуму влияние этих источников.

ИК-термометры
Инфракрасный датчик температуры Конструкция приборов варьируется от простых ручных термометров, которые можно купить менее чем за сотню долларов, до сложных специализированных приборов, которые стоят сотни и даже тысячи долларов. Однако некоторые строительные блоки являются общими для большинства проектов.

Типичный инфракрасный термометр состоит из оптических компонентов, ИК-детектора, электроники и выходного каскада дисплея или интерфейса. Оптические части фокусируют энергию излучения на ИК-детектор и отфильтровывают излучение за пределами желаемого диапазона длин волн.Эти компоненты включают собирающую оптику, линзы, волоконную оптику и спектрально-оптические фильтры.

Инфракрасные детекторы
Большинство инфракрасных детекторов могут быть одно- волнового (также называемого одноцветным) или двухволнового (также называемого двухцветным) типом. Одноволновые детекторы измеряют энергию ИК-излучения в определенном диапазоне длин волн, а прибор вычисляет температуру объекта на основе выходного сигнала детектора и заданного коэффициента излучения. Некоторые термометры имеют регулируемую излучательную способность, а большинство простых приборов имеют фиксированную излучательную способность.

Двухволновые детекторы измеряют энергию в двух разных диапазонах длин волн, а прибор рассчитывает температуру на основе отношения двух показаний. Если излучательная способность или энергия изменяются на одинаковую величину в обоих диапазонах, точность измерения не изменяется. Излучательная способность или количество излучаемой энергии могут измениться из-за изменения или движения объекта, загрязнения линз или перекоса, а также из-за препятствия обзору. Недостатком двухволнового детектора является более высокая стоимость и более низкая точность при определенных условиях.

Коэффициент излучения многих материалов и поверхностей остается относительно постоянным в инфракрасном диапазоне длин волн, и измерение энергии в любом более узком диапазоне будет приемлемым. Другие материалы имеют диапазоны длин волн с более высоким и низким коэффициентом излучения из-за высокого коэффициента отражения или передачи и требуют узкополосных детекторов, настроенных на длины волн с высоким коэффициентом излучения.

Типичный инфракрасный датчик температуры состоит из оптических компонентов, ИК-детектора, электроники и выходного каскада дисплея или интерфейса.Оптика фокусирует инфракрасную энергию на детекторе, который преобразует инфракрасную энергию в электрический сигнал. После усиления, линеаризации и стабилизации температуры электрический сигнал преобразуется в значение, представляющее измеренную температуру.

Другой фактор — это атмосфера. Его кривая коэффициента пропускания в зависимости от длины волны имеет множество пиков и впадин, которые колеблются от почти 1,0 до почти нуля и блокируют передачу инфракрасной энергии. Большинство инфракрасных датчиков температуры общего назначения используют самую большую полосу пропускания от 7 до 14 микрон, чтобы минимизировать атмосферное затухание.

Для измерения температуры объектов с коэффициентом излучения, который сильно варьируется в диапазоне длин волн ИК-диапазона, а также объектов, закрытых стеклом, дымом, паром или другими препятствиями, инженерам необходимо использовать узкополосные ИК-детекторы. Например, коротковолновые детекторы работают с объектами с переменным коэффициентом излучения, загрязнением линз и измерениями через стеклянные окна. Длинноволновые детекторы более подвержены ошибкам из-за изменений излучательной способности, но имеют широкий диапазон температур.

Для специальных приложений, таких как измерение температуры стекла, кристаллов, пламени, газа и тонких пленок, требуются детекторы со специфическими узкими полосами.Например, детекторы с узкой полосой с центром в 5 микрон дают лучшие результаты при измерении температуры стекла. Металлы и металлическая фольга обычно требуют детекторов 1 микрон там, где они имеют самый высокий уровень излучения.

По принципу действия ИК-извещатели делятся на две категории: тепловые извещатели и фотодетекторы (фотодиоды). Тепловые ИК-детекторы поглощают падающую энергию, повышают температуру чувствительного элемента и изменяют электрические свойства детектора: термобатареи генерируют термоэлектрическое напряжение, болометры изменяют сопротивление, а пироэлектрические устройства изменяют свою поляризацию.В целом они медленнее, чем фотодетекторы.

Термобатарея изготавливается путем последовательного соединения нескольких термопар и приведения их горячих спаев в контакт с черным телом, которое поглощает падающую инфракрасную энергию и нагревает горячие спаи. Холодные спаи размещаются в зоне детектора с достаточным теплоотводом. Эти детекторы обладают быстрым откликом, широкополосным диапазоном, большим динамическим диапазоном и часто используются в универсальных, автомобильных термометрах, термометрах для кондиционирования воздуха и человеческих телах.

В болометрах

используется пластина из материала, сопротивление которого изменяется в ответ на изменение температуры. Схема преобразует изменение сопротивления в изменение напряжения, которое затем обрабатывается прибором. Болометры часто используются для измерения энергии инфракрасного излучения низкого уровня, часто в качестве приставки к телескопу.

Пироэлектрические устройства становятся электрически заряженными при изменении температуры их тела. Чтобы получить полезный сигнал, падающая ИК-энергия должна «пульсировать». Размах выходного сигнала переменного тока пропорционален энергии импульса.Поскольку энергия, излучаемая измеряемыми объектами, обычно является постоянной, термометры, в которых используются пироэлектрические детекторы, имеют перед датчиком механический или оптический прерыватель. Эти датчики используются во многих системах домашней безопасности.

Фотодетекторы построены на кремниевой подложке с ИК-чувствительной областью, которая высвобождает свободные электроны при воздействии фотонов. Поток электронов производит электрические сигналы, пропорциональные падающей энергии. Эти детекторы часто используются в качестве массивов в тепловизионных системах.

Детектор нуждается в защите от окружающей среды, и выбранный материал окна должен обеспечивать прохождение правильного диапазона длин волн с минимальным затуханием. Окно из сульфида цинка или германия лучше всего подходит для длинноволновых детекторов, стекло подходит для коротковолновых детекторов, а кварц — для средневолнового спектра. В некоторых приборах используется оптоволоконный световод для направления излучения на детектор.

Поскольку все типы ИК-детекторов выдают сигналы в микровольтном диапазоне, за детектором должен следовать усилитель с высоким коэффициентом усиления.Кривые зависимости выхода детектора от температуры не являются линейными и сильно колеблются при изменении температуры окружающей среды. Чтобы исправить это, схема формирования сигнала стабилизирует температуру и линеаризует сигнал. Для многих приложений требуется аналого-цифровой преобразователь (АЦП) для преобразования показаний температуры в цифровой формат.

Ручной и многие другие типы инструментов имеют встроенный дисплей, в то время как другие устройства подключаются к компьютеру, системе сбора данных или системе контроля температуры через кабель RS232 или RS-485.Некоторые приборы имитируют выход термопары, другие имеют токовую петлю 0-20 мА или 4-20 мА или выход напряжения.

Основными спецификациями и соображениями для любого применения инфракрасного датчика температуры являются поле зрения (FOV) и расстояние; спектральный диапазон; время отклика; точность и повторяемость; коэффициент излучения измеряемого объекта или среды; среда между объектом и инфракрасным датчиком температуры, такая как вакуум, воздух, пар, газ, стекло или другое; диапазон температур объекта; навесное или портативное приложение; и тип выходного сигнала или дисплея.

Поле зрения характеризует диаметр круга (цели), который ИК-детектор «видит» на определенном расстоянии от измеряемой поверхности. Однако всегда существует минимальный диаметр цели, который зависит от оптической системы и размера детектора. Детектор измеряет и усредняет температуру всех объектов в целевой области. FOV обычно называется отношением расстояния к размеру пятна и представляет собой отношение расстояния между измерителем и целью к диаметру цели.

Например, отношение расстояния к размеру пятна 10: 1 означает, что если измеряемая поверхность находится в 10 дюймах от термометра, она будет измерять и усреднять температуру круга с 1 дюймом.диаметр. Отодвиньте термометр на 20 дюймов, и цель увеличится до 2 дюймов и так далее. Термометр с соотношением 1: 1 будет измерять в пределах круга диаметром в один фут, если держать его на расстоянии одного фута от цели.

Термометры, предназначенные для измерений на небольших площадях, имеют очень узкое поле зрения и измеряют температуру объектов менее десятой доли дюйма. Например, такой термометр, установленный рядом с компонентом на печатной плате, будет измерять температуру только этого компонента и игнорировать компоненты
вокруг него.

Другие оптические системы позволяют точно измерять температуру пятна диаметром несколько дюймов на расстоянии десятков футов. Однако такие измерения требуют точного наведения. Хотя выемки на верхней части инструмента немного помогают, фонари прицеливания и встроенные лазерные указки оказываются наиболее полезными.

К сожалению, лазерная указка может иногда приводить к ошибочным измерениям, если пользователь не знаком с работой ИК-термометра и концепцией поля зрения. Некоторые начинающие пользователи ошибочно думают, что лазерный луч, который они видят, имеет какое-то отношение к процессу измерения температуры.Они предполагают, что прибор отображает температуру крошечного пятна, в котором лазерный луч встречается с поверхностью. Такие измерения не дадут удовлетворительных результатов.

Практические соображения:

• Избегайте снижения точности измерения из-за факторов окружающей среды, таких как грязь, пыль, дым, пар, другие пары, чрезвычайно высокие или низкие температуры окружающей среды и электромагнитные помехи от других устройств.
• Выберите инфракрасный датчик температуры с диапазоном длин волн, совместимым с измеряемым объектом (особенно объектами с высокой отражательной способностью) и средой между термометром и измеряемым объектом (особенно стекло, дым или пар).
• Выберите прибор с температурным диапазоном, не намного превышающим максимальную температуру применения. Более широкий, чем необходимо, температурный диапазон ведет к снижению точности или более высокой стоимости прибора.
• Инфракрасный датчик температуры усредняет температуру всех объектов в пределах его поля зрения: выберите инструмент с соответствующим полем обзора и рассчитайте правильное расстояние, чтобы измерялась только желаемая область.
• Избегайте горячих предметов рядом с измеряемым объектом. Они излучают энергию, которая может отражаться или передаваться измеряемым объектом в поле обзора термометра.

Для получения дополнительной информации:

www.omega.com

www.watlow.com

www.gesensing.com

www.raytek.com

www.murata.com

Лучшие производители термометров и термометров (жидкостных и инфракрасных) в США

Разработка термометра заняла столетия, и многие ученые экспериментировали с различными шкалами и размерами. Термометр стал критически важным для многих отраслей, но особенно для здравоохранения.Эта статья от ведущих поставщиков относится к медицинским термометрам, также называемым клиническими термометрами, которые используются для измерения температуры тела человека или животного. Наконечник стандартного термометра вводится в рот под языком, под подмышкой, в ухо, в прямую кишку через анус или на лоб.

Лучшие поставщики жидкостных термометров на ThomasNet

Стандартный термометр состоит из стеклянной трубки с колбой на одном конце, в которой находится жидкость, равномерно расширяющаяся с температурой.Трубка узкая, с калибровочной маркировкой по бокам. Используемая жидкость — это ртуть или цветной спирт. В медицине обычно используется максимальный термометр, который показывает максимальную температуру, достигнутую даже после того, как он был удален с тела человека.

Колба термометра помещается в корпус и оставляется там на время, достаточное для уверенности в достижении теплового равновесия, обычно на три минуты. Максимальное считывание достигается за счет сужения шейки рядом с лампочкой. Жидкость расширяется вверх по трубке мимо конструкции по мере повышения температуры колбы.Когда термометр вынимается, и температура падает, столб жидкости разрывается в месте сужения, поэтому он не может вернуться в колбу, в результате чего он остается неподвижным в трубке. После считывания термометр сбрасывается путем многократного резкого поворота, чтобы вытряхнуть жидкость обратно через сужение. Эта таблица содержит информацию о ведущих поставщиках жидкостных термометров на Thomasnet, ранжированных по предполагаемому годовому доходу. Также включены дополнительные сведения о местонахождении штаб-квартиры каждой компании и количестве сотрудников, а также краткое изложение деятельности компании ниже.

Информация с веб-сайтов Thomasnet.com, owler.com и компаний.

Краткие сведения о компании

Exergen Corp. — производитель медицинских изделий, в том числе жидкостных и других стандартных термометров. Он был основан в 1980 году в Уотертауне, штат Массачусетс.

Aoss Medical Supply базируется в Монро, штат Луизиана. Основанная в 1991 году, они распространяют клинические цифровые термометры, включая термометры для измерения температуры, оральные и ректальные термометры для медицинских целей.

ThermoWorks была основана в 1985 году. Базируясь в Линдене, штат Юта, они производят термометры для различных отраслей промышленности, в том числе жидкостные термометры для медицинской промышленности.

Waitz Corporation, ранее известная как Jack Waitz & Company, была основана в 1952 году. Они поставляют ряд индивидуальных наград и деловых подарков, включая различные типы термометров. Они базируются в Аллентауне, штат Пенсильвания.

Штаб-квартира

Medical Indicators находится в Гамильтоне, штат Нью-Джерси.Они производят одноразовые и многоразовые медицинские термометры и были основаны в 1988 году.

LCR Hallcrest специализируется на разработке и микрокапсулировании жидкокристаллических смесей, а также на разработке и производстве продуктов, пигментов, чернил и красок, меняющих цвет. Основанная в 1969 году, она производит жидкостные термометры и базируется в Гленвью, штат Иллинойс.

Dealmed была основана в 1929 году. Базируясь в Бруклине, Нью-Йорк, с распределительным центром в Нью-Джерси, они поставляют медицинские принадлежности, в том числе индивидуальные медицинские наборы и жидкостные термометры.

Mediaid базируется в Серритосе, Калифорния, и производит стандартные цифровые и инфракрасные термометры. Основаны в 2003 году.

BV Medical производит различные медицинские изделия, в том числе жидкокристаллические термометры для лба. Компания была основана в 1990 году, ее штаб-квартира находится в Баррингтоне, штат Иллинойс.

Angelus Medical & Optical Equipment была основана в 1946 году, ее штаб-квартира находится в Гардене, Калифорния. Они распространяют разные типы термометров, в том числе жидкостные.

Лучшие поставщики инфракрасных термометров на ThomasNet

Инфракрасный термометр — это термометр, который измеряет температуру по части теплового излучения, производимого человеком. Иногда их называют бесконтактными термометрами, поскольку они описывают способность устройства измерять температуру на расстоянии. Зная количество излучаемой инфракрасной энергии и ее коэффициент излучения, температуру человека или объекта часто можно определить в определенном диапазоне от его фактической температуры.Инфракрасные термометры — это подмножество устройств, известных как «термометры теплового излучения».

Эти термометры имеют линзы, которые фокусируют инфракрасное тепловое излучение на детектор. Он преобразует мощность излучения в электрический сигнал, который может отображаться в единицах температуры после компенсации температуры окружающей среды. Это позволяет измерять температуру на расстоянии без контакта с измеряемым объектом. В этой таблице содержится информация о ведущих поставщиках инфракрасных термометров на Thomasnet, ранжированных по годовому объему продаж.Также включены дополнительные сведения о местонахождении штаб-квартиры каждой компании и количестве сотрудников, а также краткое изложение деятельности компании ниже.

Информация с веб-сайтов Thomasnet.com, owler.com и компаний.

Краткие сведения о компании

Exergen Corp. — производитель медицинских изделий, в том числе инфракрасных термометров. Он был основан в 1980 году в Уотертауне, штат Массачусетс.

Aoss Medical Supply базируется в Монро, штат Луизиана. Основанная в 1991 году, они распространяют клинические цифровые термометры, включая термометры для измерения температуры, оральные и ректальные термометры для медицинских целей.

ThermoWorks была основана в 1985 году. Базируясь в Линдене, штат Юта, они производят термометры для различных отраслей промышленности, в том числе инфракрасные термометры.

LCR Hallcrest специализируется на разработке и микрокапсулировании жидкокристаллических смесей, а также на разработке и производстве продуктов, пигментов, чернил и красок, меняющих цвет.Основанная в 1969 году, она производит инфракрасные термометры и базируется в Гленвью, штат Иллинойс.

Компания

Dealmed была основана в 1929 году. Базируясь в Бруклине, Нью-Йорк, с распределительным центром в Нью-Джерси, они поставляют медицинские принадлежности, в том числе индивидуальные медицинские наборы и инфракрасные термометры.

Capitol Scientific — дистрибьютор медицинских принадлежностей, включая инфракрасные термометры. Основанная в 1963 году, они базируются в Остине, штат Техас.

Mediaid базируется в Серритосе, Калифорния, и производит стандартные цифровые и инфракрасные термометры.Основаны в 2003 году.

BV Medical производит разнообразную медицинскую продукцию, в том числе инфракрасные ушные термометры. Компания была основана в 1990 году, ее штаб-квартира находится в Баррингтоне, штат Иллинойс.

Angelus Medical & Optical Equipment была основана в 1946 году, ее штаб-квартира находится в Гардене, Калифорния. Они распространяют различные типы термометров, в том числе бесконтактные инфракрасные термометры.

ForaCare Suisse AG имеет штаб-квартиру в Ньюбери-Парке, Калифорния. Эта компания производит медицинские принадлежности, такие как инфракрасные термометры и бесконтактный лобный термометр.Основана в 2009 году

Заключение

Выше мы обозначили крупнейших поставщиков жидкостных и инфракрасных термометров в США по годовому объему продаж. Мы надеемся, что эта информация помогла вам в поиске поставщиков. Чтобы узнать больше об этих компаниях или составить собственный список поставщиков, посетите Thomas Supplier Discovery, где есть информация о различных типах термометров.

Прочие медицинские изделия

Другие статьи ведущих поставщиков

Ведущие производители алоэ вераСледующая статья »

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г.,
  браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться у системного администратора.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie
потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт
не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к
остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Мировой рынок волоконно-оптических термометров в 2020 году по производителям, регионам, типу и применению, прогноз до 2025 года

Список таблиц

Таблица 1.Мировой доход от волоконно-оптических термометров (в миллионах долларов США) по типам: 2015 VS 2019 VS 2025

Таблица 2. Распределение волоконно-оптических термометров по типам компаний (Tier 1, Tier 2 и Tier 3)

Таблица 3. Global Fiber- Выручка оптических термометров (в миллионах долларов США) по областям применения: 2015 VS 2019 VS 2025

Таблица 4. Рыночные возможности в следующие несколько лет

Таблица 5. Анализ рыночных рисков

Таблица 6. Движущие силы рынка

Таблица 7. Weidmann (Optocon) Основная информация, производственная база и конкуренты

Таблица 8.Weidmann (Optocon) Волоконно-оптические термометры Основной бизнес

Таблица 9. Волоконно-оптические термометры Weidmann (Optocon) Общий доход (млн долларов США) (2018-2019)

Таблица 10. SWOT-анализ Weidmann (Optocon)

Таблица 11. Weidmann (Optocon) Волоконно-оптические термометры Продукция и услуги

Таблица 12. Продажи, цена, выручка, валовая прибыль, валовая прибыль и доля рынка (2018-2019) Weidmann (Optocon) Волоконно-оптические термометры (2018-2019)

Таблица 13. Основная информация Keller, производство База и конкуренты

Таблица 14.Keller Волоконно-оптические термометры Основной бизнес

Таблица 15. Волоконно-оптические термометры Keller Общий доход (в миллионах долларов США) (2018-2019)

Таблица 16. SWOT-анализ Keller

Таблица 17. Волоконно-оптические термометры Keller Продукты и услуги

Таблица 18. Продажи, цена, выручка, валовая прибыль и рыночная доля волоконно-оптических термометров Келлера (2018-2019)

Таблица 19. Shinyei Corporation of America Основная информация, производственная база и конкуренты

Таблица 20.Shinyei Corporation of America Волоконно-оптические термометры Основные направления деятельности

Таблица 21. Общий доход компании Shinyei Corporation of America по волоконно-оптическим термометрам (в миллионах долларов США) (2018-2019)

Таблица 22. SWOT-анализ Shinyei Corporation of America

Таблица 23. Shinyei Corporation of America Волоконно-оптические термометры Продукция и услуги

Таблица 24. Продажи, цена, выручка, валовая прибыль и доля рынка (2018-2019) Shinyei Corporation of America Волоконно-оптические термометры Таблица 25.Базовая информация Omega, производственная база и конкуренты

Таблица 26. Волоконно-оптические термометры Omega Основной бизнес

Таблица 27. Волоконно-оптические термометры Omega Общий доход (млн долларов США) (2018-2019)

Таблица 28. SWOT-анализ Omega

Таблица 29. Продукция и услуги волоконно-оптических термометров Omega

Таблица 30. Продажи, цена, выручка, валовая прибыль и доля рынка, валовая прибыль и доля рынка Omega

Таблица 31. Основная информация Ametek, производственная база и Конкуренты

Таблица 32.Ametek Волоконно-оптические термометры Основной бизнес

Таблица 33. Общий доход Ametek Волоконно-оптические термометры (в миллионах долларов США) (2018-2019)

Таблица 34. SWOT-анализ Ametek

Таблица 35. Волоконно-оптические термометры Ametek Продукция и услуги

Таблица 36. Продажи, цена, выручка, валовая прибыль и рыночная доля оптоволоконных термометров Ametek (2018-2019)

Таблица 37. Основная информация Anritsu Meter, производственная база и конкуренты

Таблица 38.Anritsu Meter Волоконно-оптические термометры Крупный бизнес

Таблица 39. Волоконно-оптические термометры Anritsu Meter Общий доход (в миллионах долларов США) (2018-2019)

Таблица 40. SWOT-анализ измерителя Anritsu

Таблица 41. Волоконно-оптические термометры Anritsu Meter Продукты и услуги

Таблица 42. Продажи, цена, выручка, валовая прибыль, валовая прибыль и доля рынка (2018-2019) счетчиков Anritsu Meter

Таблица 43. Основная информация, производственная база и конкуренты LumaSense Technologies, Inc.

Таблица 44.LumaSense Technologies, Inc. Волоконно-оптические термометры Основной бизнес

Таблица 45. Общий доход от LumaSense Technologies, Inc. Волоконно-оптические термометры (в миллионах долларов США) (2018-2019)

Таблица 46. SWOT-анализ LumaSense Technologies, Inc.

Таблица 47. Продукция и услуги для волоконно-оптических термометров компании LumaSense Technologies, Inc.

Таблица 48. Продажи, цена, выручка, валовая прибыль и доля рынка (2018-2019) от LumaSense Technologies, Inc.

Таблица 49.Основная информация Neoptix, производственная база и конкуренты

Таблица 50. Основное направление деятельности волоконно-оптических термометров Neoptix

Таблица 51. Волоконно-оптические термометры Neoptix Общий доход (млн долларов США) (2018-2019)

Таблица 52. SWOT-анализ Neoptix

Таблица 53. Продукция и услуги для волоконно-оптических термометров Neoptix

Таблица 54. Продажи, цена, выручка, валовая прибыль и доля рынка (2018-2019) для волоконно-оптических термометров Neoptix

Таблица 55.Qualitrol Company LLC Основная информация, производственная база и конкуренты

Таблица 56. Qualitrol Company LLC Волоконно-оптические термометры Основной бизнес

Таблица 57. Qualitrol Company LLC Волоконно-оптические термометры Общая выручка (млн долларов США) (2018-2019)

Таблица 58. SWOT-анализ Qualitrol Company LLC

Таблица 59. Qualitrol Company LLC Волоконно-оптические термометры Продукты и услуги

Таблица 60. Qualitrol Company LLC Волоконно-оптические термометры Продажи, цена, выручка, валовая прибыль и доля рынка (2018-2019)

Таблица 61.Основная информация Micronor, производственная база и конкуренты

Таблица 62. Волоконно-оптические термометры Micronor Основной бизнес

Таблица 63. Волоконно-оптические термометры Micronor Общая выручка (млн долларов США) (2018-2019)

Таблица 64. SWOT-анализ Micronor

Таблица 65. Продукция и услуги для волоконно-оптических термометров Micronor

Таблица 66. Продажи, цена, выручка, валовая прибыль и доля рынка (2018-2019) для волоконно-оптических термометров Micronor

Таблица 67.Fuzhou Inno Основная информация, производственная база и конкуренты

Таблица 68. Волоконно-оптические термометры Fuzhou Inno Основной бизнес

Таблица 69. Волоконно-оптические термометры Fuzhou Inno Общий доход (млн долларов США) (2018-2019)

Таблица 70. Фучжоу SWOT-анализ Inno

Таблица 71. Волоконно-оптические термометры Fuzhou Inno Продукция и услуги

Таблица 72. Продажи, цена, выручка, валовая прибыль и доля рынка Fuzhou Inno Fiber-оптические термометры (2018-2019)

Таблица 73.Polytec GmbH Основная информация, производственная база и конкуренты

Таблица 74. Основное направление деятельности Polytec GmbH Волоконно-оптические термометры

Таблица 75. Волоконно-оптические термометры Polytec GmbH Общий доход (млн долларов США) (2018-2019)

Таблица 76. Polytec GmbH SWOT-анализ

Таблица 77. Волоконно-оптические термометры Polytec GmbH Продукция и услуги

Таблица 78. Продажи, цена, выручка, валовая прибыль, валовая прибыль и доля рынка Polytec GmbH

Таблица 79.Альтернативная основная информация, производственная база и конкуренты

Таблица 80. Альтернативные оптоволоконные термометры Основной бизнес

Таблица 81. Альтернативно волоконно-оптические термометры Общий доход (в миллионах долларов США) (2018-2019)

Таблица 82. Альтернативно SWOT-анализ

Таблица 83. Альтернативные продукты и услуги волоконно-оптических термометров

Таблица 84. Альтернативные продажи волоконно-оптических термометров, цена, выручка, валовая прибыль и доля рынка (2018-2019)

Таблица 85.ImcAccess Co. Ltd. Основная информация, производственная база и конкуренты

Таблица 86. ImcAccess Co. Ltd. Волоконно-оптические термометры Основные направления деятельности

Таблица 87. ImcAccess Co. Ltd. Волоконно-оптические термометры Общий доход (в млн долларов США) (2018 г. -2019)

Таблица 88. SWOT-анализ ImcAccess Co. Ltd.

Таблица 89. Продукция и услуги ImcAccess Co. Ltd. Волоконно-оптические термометры

Таблица 90. Продажа волоконно-оптических термометров ImcAccess Co. Ltd. Выручка, валовая прибыль и доля рынка (2018-2019)

Таблица 91.Основная информация Opsens Solutions, производственная база и конкуренты

Таблица 92. Opsens Solutions Оптоволоконные термометры Основной бизнес

Таблица 93. Оптоволоконные термометры Opsens Solutions Общий доход (млн долларов США) (2018-2019)

Таблица 94. Opsens SWOT-анализ решений

Таблица 95. Решения Opsens Волоконно-оптические термометры Продукты и услуги

Таблица 96. Решения Opsens Волоконно-оптические термометры Продажи, цена, выручка, валовая прибыль и доля рынка (2018-2019)

Таблица 97.HBM-newLight Основная информация, производственная база и конкуренты

Таблица 98. Волоконно-оптические термометры HBM-newLight Основной бизнес

Таблица 99. Волоконно-оптические термометры HBM-newLight Общий доход (млн долларов США) (2018-2019)

Таблица 100. SWOT-анализ HBM-newLight

Таблица 101. Волоконно-оптические термометры HBM-newLight Продукты и услуги

Таблица 102. Волоконно-оптические термометры HBM-newLight Продажи, цена, выручка, валовая прибыль и доля рынка (2018-2019)

Таблица 103.Компания Rugged Monitoring Основная информация, производственная база и конкуренты

Таблица 104. Компания Rugged Monitoring Компания оптоволоконных термометров Основная сфера деятельности

Таблица 105. Компания Rugged Monitoring Company Волоконно-оптические термометры Общая выручка (млн долларов США) (2018-2019)

Таблица 106. SWOT-анализ компании Rugged Monitoring

Таблица 107. Компания Rugged Monitoring. Продукция и услуги волоконно-оптических термометров.

. Таблица 108. Компания Rugged Monitoring.

Таблица 109.Тип и применение оптоволоконных термометров Keyence

Таблица 110. Оптоволоконные термометры Keyence Основной бизнес

Таблица 111. Общий доход оптоволоконных термометров Keyence (в миллионах долларов США) (2018-2019)

Таблица 112. SWOT-анализ Keyence

Таблица 113. Волоконно-оптические термометры Keyence Продукция и услуги

Таблица 114. Продажи, цена, выручка, валовая прибыль и рыночная доля оптоволоконных термометров Keyence (2018-2019)

Таблица 115.Advanced Energy Базовая информация, производственная база и конкуренты

Таблица 116. Волоконно-оптические термометры Advanced Energy Основная сфера деятельности

Таблица 117. Волоконно-оптические термометры Advanced Energy Общая выручка (в миллионах долларов США) (2018-2019)

Таблица 118. Advanced Энергетический SWOT-анализ

Таблица 119. Волоконно-оптические термометры Advanced Energy Продукт и услуги

Таблица 120. Продажи, цена, выручка, валовая прибыль и рыночная доля Advanced Energy

Таблица 121.Мировые продажи волоконно-оптических термометров по производителям (2018-2019) (тыс. Шт.)

Таблица 122. Мировые продажи волоконно-оптических термометров по производителям (2018-2019) (млн долларов США)

Таблица 123. Глобальные продажи волоконно-оптических термометров по регионам (2015-2020) (тыс. единиц)

Таблица 124. Доля мирового рынка оптоволоконных термометров по регионам (2015-2020)

Таблица 125. Мировая выручка от оптоволоконных термометров по регионам (2015-2020) ( Млн долларов США)

Таблица 126.Продажи волоконно-оптических термометров в Северной Америке по странам (2015-2020) (тыс. Единиц)

Таблица 127. Доля рынка продаж волоконно-оптических термометров по странам (2015-2020 гг.)

Таблица 128. Волоконно-оптические термометры в Северной Америке Выручка по странам (2015-2020 гг.) (Млн долларов США)

Таблица 129. Доля рынка оптоволоконных термометров Северной Америки по странам (2015-2020 гг.)

Таблица 130. Продажи оптоволоконных термометров в Европе по странам (2015-2020 гг. ) (K единиц)

Таблица 131.Доля рынка продаж оптоволоконных термометров в Европе по странам (2015-2020 гг.)

Таблица 132. Выручка от оптоволоконных термометров в Европе по странам (2015-2020 гг.) (Млн долларов США)

Таблица 133. Продажи волоконно-оптических термометров в Азиатско-Тихоокеанском регионе по регионам (2015-2020 гг.) (тыс. единиц)

Таблица 134. Доля рынка продаж волоконно-оптических термометров в Азиатско-Тихоокеанском регионе по регионам (2015-2020 гг.)

Таблица 135. Выручка от волоконно-оптических термометров в Азиатско-Тихоокеанском регионе по регионам (2015 г.) -2020) (в миллионах долларов США)

Таблица 136.Объем продаж волоконно-оптических термометров в Южной Америке по странам (2015-2020 гг.) (Тыс. Единиц)

Таблица 137. Доля рынка продаж волоконно-оптических термометров по странам (2015-2020 гг.)

Таблица 138. Волоконно-оптические термометры в Южной Америке Выручка по странам (2015-2020 гг.) (Млн долларов США)

Таблица 139. Доля рынка оптоволоконных термометров Южной Америки по странам (2015-2020 гг.)

Таблица 140. Продажи оптоволоконных термометров на Ближнем Востоке и в Африке по странам ( 2015-2020) (тыс. Шт.)

Таблица 141.Ближний Восток и Африка Доля рынка продаж волоконно-оптических термометров по странам (2015-2020)

Таблица 142. Ближний Восток и Африка Выручка от волоконно-оптических термометров по странам (2015-2020) (млн долларов США)

Таблица 143. Ближний Восток И Африка Доля рынка волоконно-оптических термометров по странам (2015-2020)

Таблица 144. Мировые продажи волоконно-оптических термометров по типам (2015-2020) (тыс. Единиц)

Таблица 145. Доля мировых продаж волоконно-оптических термометров по типу (2015-2020)

Таблица 146.Мировой доход от волоконно-оптических термометров по типам (2015-2020) (млн долларов США)

Таблица 147. Доля мировых доходов от волоконно-оптических термометров по типам (2015-2020)

Таблица 148. Мировые продажи волоконно-оптических термометров по приложениям ( 2015-2020) (тыс. Шт.)

Таблица 149. Доля мировых продаж волоконно-оптических термометров по приложениям (2015-2020 гг.)

Таблица 150. Прогноз мировых продаж волоконно-оптических термометров по регионам (2021-2025 гг.) (Тыс. Шт.)

Таблица 151.Прогноз доли мирового рынка волоконно-оптических термометров по регионам (2021-2025 гг.)

Таблица 152. Прогноз мировых продаж волоконно-оптических термометров по типам (2021-2025 гг.) (Тыс. Единиц)

Таблица 153. Доля мирового рынка волоконно-оптических термометров Прогноз по типу (2021-2025)

Таблица 154. Глобальный прогноз продаж волоконно-оптических термометров по приложениям (2021-2025)

Таблица 155. Прогноз доли мирового рынка волоконно-оптических термометров по приложениям (2021-2025)

Таблица 156.Плюсы и минусы прямого канала

Таблица 157. Плюсы и минусы косвенного канала

Таблица 158. Список дистрибьюторов / трейдеров / дилеров

Список рисунков

Рисунок 1. Волоконно-оптические термометры Рисунок

Рисунок 2. Доля мирового рынка продаж Количество волоконно-оптических термометров по типам в 2019 году

Рисунок 3. Серия WLPI Рисунок

Рисунок 4. Серия GaAs Рисунок

Рисунок 5. Доля рынка продаж волоконно-оптических термометров по приложениям в 2018 году

Рисунок 6.Медицинское изображение

Рисунок 7. Экологическое изображение

Рисунок 8. Химическое и нефтехимическое изображение

Рисунок 9. Микроволновая и радиочастотная среда Рисунок

Рисунок 10. Генератор и трансформатор Рисунок

Рисунок 11. Сушка древесины Рисунок

Рисунок 12. Электродвигатели Рисунок

Рисунок 13. Прочее Рисунок

Рисунок 14. Состояние и перспективы мирового рынка волоконно-оптических термометров (2015-2025) (млн долларов США)

Рисунок 15.Соединенные Штаты Америки Волоконно-оптические термометры Доход (стоимость) и темпы роста (2015-2025)

Рисунок 16. Канада Волоконно-оптические термометры Доход (стоимость) и темпы роста (2015-2025)

Рисунок 17. Мексика Волоконно-оптические термометры Выручка (стоимость) и темпы роста (2015-2025)

Рис. 18. Германия Волоконно-оптические термометры Выручка (стоимость) и темпы роста (2015-2025)

Рисунок 19. Выручка (стоимость) и рост волоконно-оптических термометров во Франции Ставка (2015-2025 гг.)

Рисунок 20.Выручка (стоимость) и темпы роста волоконно-оптических термометров в Великобритании (2015-2025)

Рисунок 21. Выручка (стоимость) и темпы роста в России волоконно-оптических термометров (2015-2025)

Рисунок 22. Выручка от волоконно-оптических термометров в Италии (Стоимость) и темпы роста (2015-2025)

Рис. 23. Выручка (стоимость) и темп роста в Китае волоконно-оптических термометров (2015-2025)

Рисунок 24. Выручка (стоимость) и темп роста в Японии волоконно-оптических термометров (2015-2025)

Рисунок 25.Корея Волоконно-оптические термометры Доход (стоимость) и темпы роста (2015-2025)

Рисунок 26. Индия Волоконно-оптические термометры Доходы (стоимость) и темпы роста (2015-2025)

Рисунок 27. Волоконно-оптические термометры в Юго-Восточной Азии Выручка (стоимость) и темпы роста (2015-2025)

Рис. 28. Австралийские оптоволоконные термометры Выручка (стоимость) и темпы роста (2015-2025) (млн долларов США)

Рис. 29. Бразилия Выручка от оптоволоконных термометров ( Стоимость) и темпы роста (2015-2025)

Рисунок 30.Египет Волоконно-оптические термометры Доходы (стоимость) и темпы роста (2015-2025)

Рисунок 31. Саудовская Аравия Волоконно-оптические термометры Доходы (стоимость) и темпы роста (2015-2025)

Рисунок 32. Волоконно-оптические устройства в Южной Африке Выручка (стоимость) и темпы роста термометров (2015-2025)

Рисунок 33. Выручка (стоимость) и темпы роста в Турции оптоволоконных термометров (2015-2025)

Рисунок 34. Доля мирового рынка продаж оптоволоконных термометров по производителям в 2019 году

Рисунок 35.Доля мирового рынка оптоволоконных термометров по выручке по производителям в 2019 г.

Рис. 36. Доля рынка трех крупнейших производителей оптоволоконных термометров (выручка) в 2019 г.

Рис. 37. Доля рынка среди шести крупнейших производителей оптоволоконных термометров (выручка) в 2019 г.

Рисунок 38. Тенденция рыночной доли ключевых производителей

Рисунок 39. Мировые продажи и темпы роста оптоволоконных термометров (2015-2020 гг.) (Тыс. Единиц)

Рисунок 40. Мировые доходы и темпы роста оптоволоконных термометров (2015- 2020) (в миллионах долларов США)

Рисунок 41.Доля мирового рынка оптоволоконных термометров по выручке по регионам (2015-2020)

Рисунок 42. Доля мирового рынка оптоволоконных термометров по регионам в 2018 году

Рисунок 43. Продажи и темпы роста оптоволоконных термометров в Северной Америке (2015- 2020)

Рисунок 44. Объем продаж и роста волоконно-оптических термометров в Европе (2015-2020)

Рисунок 45. Темпы роста продаж и роста волоконно-оптических термометров в Азиатско-Тихоокеанском регионе (2015-2020)

Рисунок 46. Волоконно в Южной Америке -оптические термометры: продажи и темпы роста (2015-2020)

Рисунок 47.Ближний Восток и Африка Волоконно-оптические термометры и темпы роста (2015-2020)

Рисунок 48. Выручка и темпы роста волоконно-оптических термометров в Северной Америке (2015-2020) (млн долларов США)

Рисунок 49. Северная Америка Fiber- Доля рынка продаж оптических термометров по странам (2015-2020 гг.)

Рисунок 50. Доля рынка продаж оптоволоконных термометров по странам в 2018 г.

Рисунок 51. Доля рынка оптоволоконных термометров Северной Америки по доходам по странам (2015-2020 гг. ) (Млн долларов США)

Рисунок 52.Северная Америка Волоконно-оптические термометры Доля рынка по странам в 2018 г.

Рисунок 53. Объем продаж и роста волоконно-оптических термометров в США (2015-2020 гг.) (Тыс. Единиц)

Рисунок 54. Продажи и рост волоконно-оптических термометров в Канаде Показатель (2015-2020) (тыс. Единиц)

Рисунок 55. Объем продаж и роста продаж волоконно-оптических термометров в Мексике (2015-2020 гг.) (Тыс. Единиц)

Рисунок 56. Доходы и темпы роста европейских волоконно-оптических термометров (2015- 2020) (в миллионах долларов США)

Рисунок 57.Доля рынка оптоволоконных термометров в Европе по выручке по странам (2015-2020 гг.)

Рисунок 58. Доля рынка выручки от оптоволоконных термометров в Европе по странам в 2019 г.

Рисунок 59. Продажи и темпы роста волоконно-оптических термометров в Германии (2015-2020 гг. ) (Тыс. Единиц)

Рис. 60. Продажи и темпы роста волоконно-оптических термометров в Великобритании (2015-2020 гг.) (Тыс. Шт.)

Рис. 61. Темпы роста продаж и роста волоконно-оптических термометров во Франции (2015-2020 гг.) (Тыс. Шт. )

Рисунок 62.Рост продаж и темпов роста оптоволоконных термометров в России (2015-2020 гг.) (Тыс. Шт.)

Рис. 63. Продажи и темпы роста волоконно-оптических термометров в Италии (2015-2020 гг.) (Тыс. Шт.)

Рис. 64. Азиатско-Тихоокеанский регион волокна -оптические термометры Доходы и темпы роста (2015-2020 гг.) (млн долларов США)

Рисунок 65. Доля рынка продаж волоконно-оптических термометров в Азиатско-Тихоокеанском регионе по регионам, 2019 г.

Рисунок 66. Доля рынка в выручке от волоконно-оптических термометров в Азиатско-Тихоокеанском регионе Регионы 2019

Рисунок 67.Продажи и темпы роста волоконно-оптических термометров в Китае (2015-2020 гг.) (Тыс. Единиц)

Рис. 68. Темпы роста продаж и роста волоконно-оптических термометров в Японии (2015-2020 гг.) (Тыс. Шт.)

Рис. 69. Корея Волоконно-оптические Объем продаж и роста термометров (2015-2020 гг.) (Тыс. Единиц)

Рисунок 70. Продажи и темпы роста оптоволоконных термометров в Индии (2015-2020 гг.) (Тыс. Единиц)

Рисунок 71. Продажи и продажи волоконно-оптических термометров в Юго-Восточной Азии Темпы роста (2015-2020 гг.) (Тыс. Единиц)

Рисунок 72.Южная Америка Волоконно-оптические термометры Доходы и темпы роста (2015-2020) (млн долларов США)

Рисунок 73. Доля рынка продаж оптоволоконных термометров в Южной Америке по странам в 2019 году

Рисунок 74. Рынок доходов от оптоволоконных термометров в Южной Америке Доля по странам в 2019 г.

Рисунок 75. Объем продаж и роста волоконно-оптических термометров в Бразилии (2015-2020 гг.) (Тыс. Шт.)

Рисунок 76. Темпы роста продаж и роста волоконно-оптических термометров в Аргентине (2015-2020 гг.) (Тыс. Шт. )

Рисунок 77.Ближний Восток и Африка Выручка и темпы роста волоконно-оптических термометров (2015-2020) (млн долларов США)

Рисунок 78. Доля рынка продаж волоконно-оптических термометров на Ближнем Востоке и в Африке по странам в 2019 году

Рисунок 79. Ближний Восток и Африка Доля рынка оптоволоконных термометров по выручке по странам (2015-2020)

Рисунок 80. Доля рынка оптоволоконных термометров Ближнего Востока и Африки по странам в 2019 году

Рисунок 81. Продажи оптоволоконных термометров в Саудовской Аравии и темпы роста ( 2015-2020) (тыс. Шт.)

Рисунок 82.Египетские оптоволоконные термометры и темпы роста продаж (2015-2020 гг.) (Тыс. Единиц)

Рис. 83. Продажи и темпы роста оптоволоконных термометров в Турции (2015-2020 гг.) (Тыс. Единиц)

Рис. 84. ЮАР. Темпы роста продаж и роста оптических термометров (2015-2020 гг.) (тыс. единиц)

Рис. 85. Мировые продажи и темпы роста оптоволоконных термометров (2021-2025 гг.) (тыс. единиц)

Рис. 86. Мировые доходы от оптоволоконных термометров и Темпы роста (2021-2025) (млн долларов США)

Рисунок 87.Прогноз рынка продаж оптоволоконных термометров в Северной Америке (2021-2025 гг.) (Тыс. Единиц)

Рисунок 88. Прогноз рынка продаж оптоволоконных термометров в Европе (2021-2025 гг.) (Тыс. Единиц)

Рисунок 89. Продажи волоконно-оптических кабелей в Азиатско-Тихоокеанском регионе -оптические термометры Прогноз рынка (2021-2025) (тыс. единиц)

Рисунок 90. Прогноз рынка оптоволоконных термометров в Южной Америке (2021-2025) (тыс. единиц)

Рисунок 91. Продажи на Ближнем Востоке и в Африке Прогноз рынка термометров (2021-2025 гг.
