Перемотка электродвигателя своими руками в домашних условиях от профессионалов

Техника часто подвергается перегрузкам и механическим повреждениям. Стоит всего раз уронить или что-нибудь пролить на инструмент, как на обмотке ротора появляется ржавчина, а сам якорь смещается. Последствия плачевны: электродвигатель перегревается, искрит и вибрирует. Работа с таким инструментом опасна.

Если у вас есть навыки ремонта техники и минимальный набор инструментов, то устранить неисправность поможет перемотка якоря в домашних условиях. Дело в том, что именно обмотка принимает на себя первые «удары» неправильной эксплуатации. Жилы проводника разрываются и обгорают. Их замена продлит жизнь техники и увеличит производительность двигателя.

Как перемотать якорь электродвигателя в домашних условиях

Прежде чем приступать к ремонту, подготовьте инструменты и материалы:

мультиметр. Если его нет, то понадобится индикатор напряжения, мегомметр и лампочка на 12 В с мощностью 30–40 Вт;

новую обмотку. Диаметр жилы должен быть идентичен диаметру старой обмотки;

паяльник;

диэлектрический картон толщиной 0,3 мм;

лак или эпоксидную смолу;

моток толстых хлопчатобумажных нитей;

наждачную бумагу.

Чтобы не делать лишнюю работу, важно правильно выявить причину поломки техники. Для этого осмотрите инструмент и проверьте, поступает ли ток на коллектор и кнопку пуска, при помощи мультиметра или индикатора. Если все в порядке, то нужно осмотреть прибор изнутри.

Диагностика двигателя

Отключите инструмент от питания, и разберите корпус. Понюхайте ротор. Если произошло межвитковое замыкание, то изоляционное покрытие оплавляется и источает резкий запах.

Когда внешних признаков неисправности нет, стоит проверить ламели якоря мультиметром. Переключите прибор в режим омметра, и выставьте диапазон в 200 Ом. Двумя щупами «прозвоните» соседние ламели. Смена сопротивления свидетельствует о поломке в катушке.

Омметр можно заменить лампочкой. Подключите плюс и минус клеммы на вилку прибора, а в разрыв поставьте лампу. Вращайте вал якоря рукой. Если лампочка «моргает», значит, произошло межвитковое замыкание. Лампа не горит? Значит, произошел обрыв цепи или отсутствует сопротивление в одной из ламелей.

Замена обмотки и новая изоляция предотвратят перегорание двигателя. Чтобы продлить срок эксплуатации электродвигателя, перемотку ротора рекомендуется проводить не реже чем раз в два года.

Инструкция: как перемотать обмотку якоря

Перед перемоткой нужно зафиксировать основные показатели двигателя. Посчитайте и запишите: количество пазов якоря и ламелей коллектора. Определите шаг намотки. Наиболее распространенный шаг 1–6 — когда катушка укладывается в начальный паз, затем в 7 и закрепляется на 1 пазу.

В некоторых заводских обмотках применяется сброс вправо или влево. Например, при намотке и сбросе вправо, катушка уходит вправо от начального паза. Так, при количестве пазов якоря 12, шаге намотки 1–6 и сбросе вправо, обмотка закладывается в 1 паз, затем в 8 и после намотки нужного количества витков, закрепляется во 2 пазу. Все это нужно учесть. В противном случае обмотка будет уложена неверно, что негативно скажется на направлении вращения.

Перемотка якоря электродвигателя своими руками займет порядка 4 часов. Чтобы при сборке не возникло сложностей, рекомендуется фотографировать исходное расположение деталей, во время каждого этапа работы:

Определение направления и начального паза намотки. Найдите на обмотке катушку, которая не перекрыта другими. Это последняя катушка. Если укладка обмотки идет вправо, значит, начальный паз расположен правее левой стороны последней катушки. С него и нужно начинать укладывать проводник. Так перемотка якоря будет максимально приближена к заводским условиям. Отметьте паз маркером. При исходной симметричной намотке, катушки укладываются попарно, поэтому последних катушек и начальных пазов тоже два. Выявляют их также. Чтобы поиск пазов не вызвал затруднений, обратите внимание на изображение:

Подсчет витков. Нужно определить количество витков в пазу (W) и в катушке обмотки (K). Отделите верхнюю катушку и подсчитайте витки. При необходимости, катушку обжигают в пламени горелки. Нюанс подсчета в том, что количество витков отдельной катушки в пазу зависит от соотношения числа ламелей коллектора к количеству пазов якоря. Например, в последней катушке 60 витков (W), в якоре 12 пазов, а ламелей коллектора 36. Тогда значение К будет 10 (60\6), где 6 – соотношение пазов к ламелям, умноженное на 2.

Подготовка коллектора. Снимать его не нужно. Измерьте сопротивление между ламелями и корпусом. Для этого воспользуйтесь мегомметром или переведите мультиметр в соответствующий режим. Минимальное сопротивление – 200 кОм, максимальное – 0,25 МОм.

Демонтаж старого проводника. Аккуратно, не повреждая корпус якоря, удалите старую обмотку.

Зачистка пазов и корпуса якоря. Весь нагар и заусенцы, нужно отшлифовать наждачной бумагой.

Изготовление гильз для якоря. Из диэлектрического картона нарежьте прямоугольники в соответствие с размером пазов якоря.

Перемотка. Внимательно просмотрите все записи, сделанные при подготовке к ремонту. Схема перемотки якоря своими руками должна полностью соответствовать заводской. Конец новой обмотки припаивается к окончанию ламели. Провод нужно укладывать с начального паза, соблюдая шаг и сброс обмотки.

Закрепление. Туго намотайте несколько витков х\б ниток на обмотку возле коллектора, чтобы закрепить катушки. Синтетические нити использовать нельзя – они оплавляются.

Проверка цепей. Как при диагностике, проверьте обмотку на наличие обрывов и межвитковых замыканий.

Обработка. Если проверка не выявила неисправностей, то покройте обмотку лаком или эпоксидной смолой и высушите. Для ускорения процесса можно отправить якорь в обычную духовку на 20 часов при температуре 80 градусов.

Перемотка завершена. При определенной сноровке ремонт не занимает много времени. Если вы меняли обмотку впервые, и не совсем уверены в правильности укладки провода, то можно провести дополнительную проверку.

Статическая балансировка якоря электродвигателя своими руками

Залогом бесперебойной работы техники после перемотки якоря, является правильная балансировка. В крупных компаниях по ремонту электродвигателей, на специальном станке делают динамичную балансировку. Так как перемотать якорь самому в первый раз сложно, то выявить грубые ошибки, поможет приспособление для статической балансировки «На ножах». Его легко сконструировать самостоятельно.

Подберите два лезвия из стали. Они должны обладать хорошей прямолинейностью и чистотой обработки. Установите лезвия на жестком основании параллельно друг другу. Расстояние между лезвиями — размер якоря. В итоге должно получиться такое приспособление:

Схематичное изображение приспособления «На ножах», где 1 — якорь электродвигателя; 2 — стальные лезвия; 3 — основание; А и Б — точки для припаивания грузов.

Метод балансировки прост: якорь размещают на лезвиях и наблюдают за его перемещением. Якорь будет поворачиваться, так как самая тяжелая часть будет оказываться внизу. Задача – переместить центр тяжести как можно ближе к оси якоря, которая обозначена пунктиром. При качественной балансировке якорь остается неподвижным. Чтобы выровнять вес, на точки А и Б навешивают грузы из пластилина. Когда достигается равновесие, грузы снимают, взвешивают и припаивают металл, равный их весу.

Теперь вы знаете, как перемотать якорь своими руками. Благодаря навыкам балансировки, ваш инструмент не будет вибрировать и перегреваться, даже при мелких недочетах в укладке обмотки. Регулярная проверка контактов и плановая чистка корпуса, помогут свести к минимуму вероятность поломки техники.

Метод балансировки прост: якорь размещают на лезвиях и наблюдают за его перемещением. Якорь будет поворачиваться, так как самая тяжелая часть будет оказываться внизу. Задача — переместить центр тяжести как можно ближе к оси якоря, которая обозначена пунктиром. При качественной балансировке якорь остается неподвижным. Чтобы выровнять вес, на точки, А и Б навешивают грузы из пластилина. Когда достигается равновесие, грузы снимают, взвешивают и припаивают металл, равный их весу.

Как перемотать электродвигатель в домашних условиях | Полезные статьи

Если на вашем электродвигателе сгорела обмотка, не отчаивайтесь. Такой ремонт можно произвести самостоятельно, даже не имея особого опыта. Достаточно быть внимательным, аккуратным и не спешить. Будьте спокойны — и ремонт электродвигателей переменного тока покажется вам детской забавой.

Начинается процесс ремонта с удаления всей старой обмотки. Выполнить это можно по-разному. При условии, что в вашем распоряжении есть все необходимые данные об обмотке, ее можно выбить обыкновенным зубилом, а затем вынуть из пазов статора. К сожалению, такой способ далеко не в любой ситуации получится реализовать. Зависит реализуемость от степени испорченности обмотки. Если она обгорела сильно, то вынуть ее из пазов достаточно легко. Кстати, существует такое приспособление, как станок для перемотки электродвигателей.

Для не слишком сильно поврежденной обмотки существует другой способ удаления. Ее можно выжечь на костре или обыкновенной паяльной лампой до сильного выгорания лака. Затем обмотку будет достаточно легко вынуть, пересчитать количество витков и сделать замер диаметра провода, если есть такая потребность.

Важно помнить, что ни в коем случае нельзя остужать поверхность статора водой. Его корпус сделан из чугуна, который может запросто лопнуть от перепада температур.

Когда старая обмотка будет удалена, статор обязательно нужно очень тщательно прочистить от остатков лака и просмотреть на предмет наличия механических повреждений или остатков меди там, где был электрический пробой. Теперь наступает момент непосредственной перемотки якоря электродвигателя.

После того как будет выполнена очистка статора, можно приступать к изоляции всех пазов специальным электрокартоном. При помощи провода на статоре берется размер обмотки. Затем ставится специальный шаблон, по которому и производится намотка. Далее происходит наматывание проволоки на фазные катушки.

Обязательно необходимо обеспечить электрокартонную изоляцию между катушками различных фаз. Если этого не сделать, в дальнейшем возможно появление межфазного пробоя.

Выводные провода припаиваются к окончаниям обмоток. Затем производится процедура обвязки лобовых частей. В процессе этим частям необходимо задать нужную форму молотком, сделанным из резины.

После всего описанного выше новая обмотка покрывается специальным лаком. Электродвигатель готов к использованию. Как видите, перемотка электродвигателей в домашних условиях не является чем-то очень сложным и сверхъестественным.

инструкция для перемотки двигателя своими руками

Электродвигатели необходимая вещь в любом хозяйстве и в промышленности. Они исполняют множество функций посредством приведения транспортируемого вещества в движение с помощью механических приспособлений.

Эти машины бывают синхронные и асинхронные, а также постоянного тока. Асинхронные двигатели нашли широкое применение в быту. У таких моторов скорость вращения не изменится при увеличении нагрузки. Именно поэтому чаще всего используют такие модели.

Типы электродвигателей и особенности ремонта

Данные устройства производятся в разных конструктивных исполнениях. Выход из строя обмотки в промышленности ремонтируется отправкой двигателя в ремонтный цех, где двигатели разбирают, чистят, ревизируют.

Потом неисправные обмотки перематывать стараются на специальных намоточных установках. После этого собирают и проверяют двигатели на рабочих оборотах с измерением тока холостого хода и под предполагаемой нагрузкой.

Электродвигатели подразделяются на два типа:

с короткозамкнутым ротором моторы представляют собой простоту изготовления, дешевизну и имеют высокий коэффициент полезного;
с фазным ротором, используют такое конструктивное решение при недостаточном напряжении питающей сети, если этого питания не хватает для запуска устройства.

Неисправность таких устройств в быту устраняется совместно с сервисной службой или сдачей этого мотора в мастерскую. Но, что же делать если поблизости нет сервиса и нет возможности отдать в ремонт профессионалам?

Единственный вариант попробовать разобрать в домашних условиях и обеспечить перемотку самостоятельными силами. Перематывать обмотки может человек, обладающий минимальными знаниями о способе проведения перемотки.

Разборка электродвигателя

Перед разборкой необходимо обработать мотор влажной чисткой, затем очистить ветошью. Откручиваем крышку вентилятора, снимаем последовательно все болты. После этого спрессовываем вентилятор, предварительно открутив его фиксирующий болт.

Откручиваем крепления подставки и крепление фланцев. Отсоединяем борно электродвигателя с клеммником. Все крепления и болты надо складывать отдельно, чтобы не было проблем в дальнейшем со сборкой. Откручиваем передний фланец вместе с ротором и вытаскиваем.

Разное устройство электродвигателей заставляет предварительно задумываться: «Какая из обмоток вышла из строя роторная или статорная». С помощью приборов омметра и мегоомметра проводим проверку обмоток.

Прозваниваем двигатель омметром между тремя фазными выводами на одинаковость сопротивления. Проверяем омметром каждую фазу на землю, сопротивление должно быть порядка нескольких мегоОм и выше. Затем берём мегоомметр и проверяем сопротивление изоляции каждой обмотки на корпус.

Определились с неисправной обмоткой, в нашем случае неисправна обмотка статора, а ротор имеет неразборную конструкцию. Демонтаж статора не совсем простая задача, как казалось бы на первый взгляд.

Если обмотка оплавилась очень сильно и электродвигатель вышел из строя от перегрева, то выбивать её не понадобится, она достаточно легко снимется со своих мест крепления. Случилось так, что обмотка подгорела немного или она в обрыве, то лак очень хорошо будет держать, и даже попытки сбить зубилом не приведут к полному удалению старых частей.

Как вариант, можно развести костёр и нагреть корпус статора чтобы весь лак внутри выгорел. После таких действий старые отложения высыпятся сами.

Необходимо дать остыть корпусу на воздухе, не прибегая к жидкостному охлаждению, в противном случае корпус не выдержит разности температур и треснет. Зачистка внутренней поверхности требуется до состояния блеска. Не должно остаться окалин от оплавленного лака и меди.

Потребуется подсчёт количества витков и параметры провода. Подбираем для перемотки именно обмоточный провод. Эта проводка имеет особенные свойства. По форме бывают округлые и прямоугольного сечения.

Проводка обладает очень малым сопротивлением изоляции. В мастерских по ремонту имеются механические устройства намотки обмоток, провода берутся с повышенной прочностью изоляции, в маркировке добавляется буква М. Мы проводим перемотку своими руками, поэтому возьмём провод с обычной изоляцией с параметрами соответствующими предыдущей.

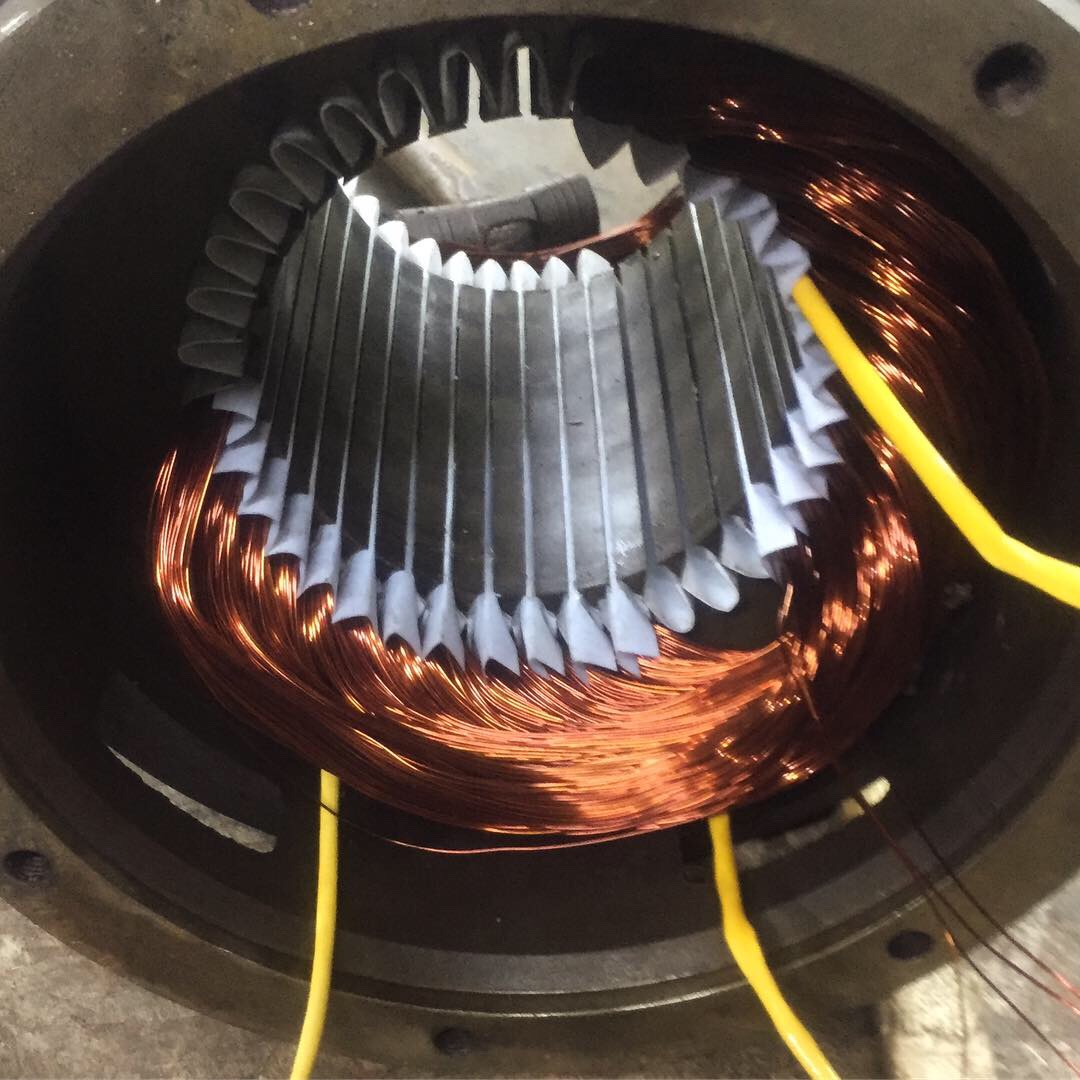

Перемотка обмоток электродвигателя

Перематывать обмотки нужно с помощью шаблона, его мы изготавливаем самостоятельно по размерам корпуса статора. Первое с чего начнём наш ремонт прокладку картона в качестве изоляции от корпуса.

По шаблону изготавливаем первый виток обмотки, затем прокладываем его в паз, не перекусывая проводника, провод должен быть целым, соединённым со всеми витками одной фазы.

Перематывать следует сначала витки одной фазы и укладывать в пазы. После перекусываем проводку, делая выводы свободных концов. Для получившихся витков проделываем хорошую изоляцию картоном.

Аналогичные действия проделываем для каждой отдельной фазы. Особое внимание нужно уделить качеству изоляции электрокартоном, чтобы не допустить межвитковых замыканий. Промаркировать начальные и конечные части обмоток.

Обвязка витков необходима. Внешние части формируются в нужную геометрию и обвязываются. Выступать витки с картоном должны за пределы корпуса статора на 5 миллиметров до формирования и обвязки. Для перемотки можно использовать ручной намоточный станок.

Изоляцию прокладывать необходимо таким образом, чтобы исключить касание корпуса мотора в будущем. Условие достаточного изолирования можем проверить омметром, прозвонив обмотки за выведенные концы и проверив сопротивление изоляции на землю-корпус.

Особенности перемотки электродвигателя своими руками

Соблюдать количество витков необходимо очень точно. Мы имеем 6 катушек по 2 области. Разность витков приведёт к различию токов в обмотках и как следствие подгорание витоков.

Не должно быть перехлёста проводников при перемотке. Перематывать ровно с одинаковым расстоянием между проводами, для облегчения укладывания витков в паз статора.

Шаблон можно изготовить по размеру из двух округлых палок, соединив их на нужном расстоянии под количество витков одной обмотки. Геометрия витков не должна отличаться друг от друга. Для помещения витков в статор можно использовать специальное приспособление — трамбовку.

Она представляет собой вид лопатки с толщиной под размер паза и позволяет экономить время укладки при большом количестве двигателей. Следует помнить катушки располагаются в пазах статора со смещением. Необходимое условие работы ротора в электромагнитном поле.

Верхняя часть над витками в пазах статора закрывается электрокартоном. Заготовленные стрелки из изолирующего материала вставляем и просовываем так, чтобы зафиксировать их. Междуфазное изолирование проводим тем же материалом с обвязкой каждого витка. Укладываем витки вдоль передней части статора.

Выводы катушек заправляем в изолирующие трубки и проводим в отверстие, идущее в место установки борно. Трубки должны изолироваться материалом не только имеющей необходимую пластичность, но и хорошую температуростойкость. Провода при работе и корпус электродвигателя будут сильно нагреваться.

Перекусанные концы, оставшиеся после прокладки изоляции, собираем в схему «звезда», соединения обмоток производим методом обычной спайки паяльником. Накладываем на эти места изоляцию-трубки и придаём окончательную форму передней части обмоток.

Фиксируем их кордовой нитью или обвязочной проволокой и приступаем к окончательной процедуре изоляции. Все части, выпирающие за пределы корпуса пазов и статора, хорошо утрамбовываем.

Сборка электродвигателя

Чтобы собрать двигатель следует поставить ротор на место и наживить необходимое количество болтов. Все крепления ставить не нужно, собираем для замера токов в цепи.

Замерять токи каждой фазы необходимо прибором «токовые клещи». Токи должны быть равны по трём фазам и соответствовать табличным данным.

После проведения испытаний вращения двигателя и проверки работы на холостом ходу, разбираем мотор снова.

Производим покрытие статора лаком. Когда пропитались обмотки и заполнились все пустоты, статор размещают в подвешенном состоянии на длительное время. Лишний лак должен стечь и высохнуть в течение 3 часов на открытом воздухе. Можно просушить покрытые детали в печи.

Просушив двигатель, проводим сборку электродвигателя, проверяем ещё раз сопротивление изоляции. Затем осуществляем проверку токов на холостом ходу.

Не рекомендуется перемотанный двигатель сразу включать в полное напряжение. Сначала подвергают запуск через трансформатор — понижающий. Электродвигатель должен слабо начать вращение, отсутствие дыма и запахов подгорания свидетельствует об исправной работе.
Если замечены какие-то отклонения в работе, следует выявить причину на неработающем моторе. Только после этого повторив проверку при помощи трансформатора, следует включать на полное напряжение.

В итоге получили перемотанный электродвигатель.

особенности смены обмотки статора и якоря двигателя своими руками

Бытовые роторы часто применяются в различных инструментах. Они бывают постоянного и переменного тока. Перемотать электродвигатель в домашних условиях в таких приборах довольно сложно. Сначала производится разборка агрегатов со складыванием всех болтов в коробку. Рекомендуется на её дно положить магнит, чтобы болты, шпильки и гайки не потерялись.

Определение неисправности

Роторы постоянного тока шуруповёртов, миксеров и вентиляторов бывают коллекторные и бесщёточные. У последних двигателей коммутация обмоток, расположенных на статоре, происходит с помощью контроллера. Поэтому перед перемоткой необходимо точно убедиться в исправности ключей и самого контроллера. Электрические двигатели переменного тока делятся на:

асинхронные с короткозамкнутым ротором;
синхронные или щёточные с фазным ротором.

Для определения неисправности обмоток ротора используют специальный индукционный прибор. Установить поломку обмоток асинхронного двигателя можно с помощью тестера или омметра. Иногда применяют специализированные электронные приборы для выявления короткозамкнутых витков.

Неисправность роторов чаще всего бывает из-за замыкания в якоре. Отпаивая проводники от контактной группы и проверяя их на короткое замыкание, находят неисправность контактов или витков ротора. В случае замыкания последних поломку устраняют путём замены провода. Если мало витков, а провод ротора толстый и без повреждений, то делают его хорошую изоляцию, подкладывая пластинку из картона или ткани, смоченную изоляционным лаком.

В случае замыкания в контактной группе необходим её ремонт или замена. Можно вырезать тонкий паз между замкнутыми контактами и вставить пластинку из текстолита, проклеенную эпоксидным клеем. Наждачной бумагой устраняют неровности на контактной группе.

Особенности процесса

Для перемотки электродвигателей своими руками необходимо обладать хотя бы минимальными понятиями о способах подключения обмоток двигателей. Если перемотка производится впервые, необходимо хорошо изучить этот вопрос. Следует также обратить особое внимание на полярность обмоток и направление движения витков.

У некоторых заводских катушек провод сначала наматывают в одном направлении, а затем возвращаются обратно. При разборке необходимо витков 10 размотать поштучно, освободив катушку от изоляции, после чего точно определить и записать направление витков в обмотке.

Работа со статором

Сначала составляют схему расположения и подключения обмоток электродвигателя. Если двигатель трёхфазный, то аккуратно составляют схему катушек для каждой фазы. Они намотаны обычно одним проводом. Только после хорошего изучения и правильного составления схемы подключения обмоток можно приступить к их разборке и удалению. Лучше пометить обмотки разной краской и сфотографировать. Также нужно проверить, можно ли разобраться по фотографиям и схемам.

Перед перемоткой статора электродвигателя изготавливают шаблон по его размеру. Ширина равна размеру между пазами, в который будет укладываться катушка. Для изоляции статора от обмотки в пазы вставляют пластинки из картона или специального изоляционного материала. При укладке катушки в пазы используют деревянную или пластмассовую лопатку — трамбовку.

После намотки одной катушки провод не откусывают, катушку укладывают в пазы и продолжают мотать на шаблон. Все катушки одной фазы мотают цельным проводом, не перекусывая его. Перематывают сначала все витки одной из фаз, поочерёдно укладывая их. Аналогично мотают и укладывают катушки для остальных фаз. Верхнюю часть обмотки в пазах статора над витками закрывают пластинками из того же изоляционного материала, что и в самих пазах статора.

После намотки и укладки катушек одной из фаз обязательно производят обвязку и формируют катушки в ровные пучки, стараясь, чтобы витки были в одной связке и не касались корпуса статора. Если катушка великовата и прикасается к корпусу, то на неё одевают разрезанный кембрик, после чего обвязывают. Касание проводов корпуса вне изоляции недопустимо, так как при вибрации от электромагнитного поля лак может протереться, в результате чего катушка замкнёт на корпус. После укладки проверяют омметром сопротивление.

Количество витков во всех катушках необходимо точно соблюдать во избежание перегревания некоторых обмоток. Особое внимание и аккуратность необходимы, чтобы избежать перехлёстов витков в обмотке. Кроме того, необходимо следить, чтобы провод не завязывался в виточный узел и не был с обтёртой изоляцией. Все элементы, выходящие за пределы корпуса пазов, аккуратно утрамбовывают.

Выводы от катушек заправляют в изоляционные трубки — кембрики. Они должны быть не только из материала с хорошей изоляцией, но обладать устойчивостью к нагреванию провода. Во избежание плавления необходим класс изоляции не ниже ранее используемого. Классы стойкости изоляции к температуре:

У — с пределом 90 ⁰С, материалы — бумага, хлопчатобумажная ткать, шёлк и пряжа без пропитки.
А — с пределом 105 ⁰С, те же материалы, но с пропиткой.
Е — с пределом 120 ⁰С, материалы — органическая и синтетическая плёнка.
В — с пределом 130 ⁰С, материалы — стекловолокно, слюда, асбест с органическими связующими веществами.
F — с пределом 155 ⁰С, те же материалы, но с синтетическими пропитывающими и связывающими материалами.
H — с пределом 180 ⁰С, те же материалы, но с кремнийорганическими пропитывающими и связывающими материалами.
С — с пределом выше 180 ⁰С, материалы — стекло, керамика, кварц, слюда с неорганическими связующими составами или без них.

Проверка и сборка

Далее делают сборку двигателя, наживив основные болты для «прозвонки» и проверки токов каждой фазы. С помощью токовых клещей проверяют токи обмоток каждой из фаз через нагрузку и автоматический выключатель. Они должны быть одинаковыми. Затем двигатель собирают, закручивая все болты и проверяя его на правильность вращения и работу в холостом режиме.

Если всё работает нормально, то механизм разбирают снова для покрытия обмоток статора лаком. Статор помещают в лак для пропитки обмоток и заполнения пустот. Затем его поднимают, давая стечь лаку, и сушат на открытом воздухе или в специальной сушилке. Для ускорения сушки применяют лампу накаливания мощностью 0,5—1 кВт, вставленную в статор и включённую в сеть.

После просушки двигателя производят его полную сборку, ещё раз проверяют сопротивление изоляции. Делают проверку двигателя на холостом ходу. Лучше для этой цели использовать понижающий трансформатор и автоматический выключатель (желательно УЗО). Только после проверки можно использовать двигатель на полном напряжении.

Правильно провести перемотку помогут следующие советы специалистов:

Во время определения неисправностей электродвигателя необходимо знать, что сопротивление изоляции часто снижается из-за грязи и попадания металлической стружки. В таких случаях двигатель достаточно хорошо очистить, вымыть грязь и просушить феном или тепловой пушкой.
Во многих случаях необязательна вся перемотка. При коротком замыкании под фланцами из-за вибрации поможет устранение повреждений изоляции. После этого нужно провести зачистку и замену изоляции с заливкой места повреждения лаком.
Если при «прозвонке» имеется межвитковое замыкание, то при помощи омметра определяют замкнутый виток. Если удаётся определить испорченный элемент, его заменяют, концы спаивают и изолируют. Далее двигатель проверяют на стенде.
Чтобы перемотать обмотку электродвигателя на шаблон равномерно, нужно укладывать провод к проводу без нахлестов и перекосов по размерам статора. Затем следует внимательно проверить, не выступает ли изоляция обмотки из пазов статора, чтобы при вставке ротора он не цеплял её. Провод должен быть без витковых узлов. Марка провода и его сечение должны соответствовать параметрам оригинала.

При проведении всех работ необходимо пользоваться исправным инструментом, а также заведомо исправными измерительными приборами и тестерами. Особое внимание нужно обратить на исправность защиты элементов питания, качество изоляции и влажность материалов, применяемых во время ремонта.

Соблюдение техники безопасности и правил пользования инструментом является непременным условием при проведении испытаний. Лучше для этого пригласить специалиста с большим опытом работы с электродвигателями.
