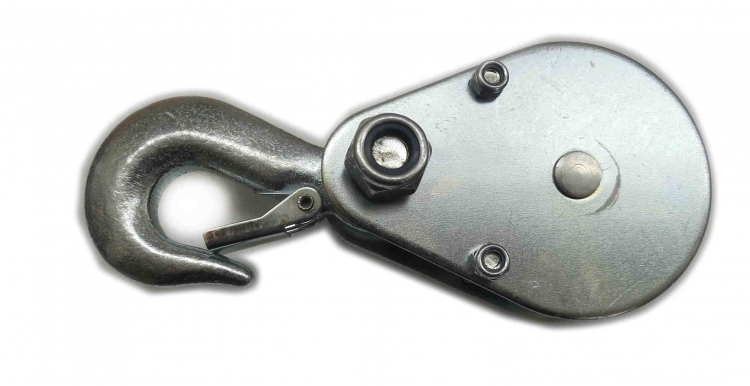

Блок полиспаст с крюком для лебедки от Стройпарк
\ \
Монтажные блоки
Полиспастные блоки (канатные, монтажные) – универсальные приспособления, используемые для подъема и перемещения грузов в автономном режиме и в составе грузоподъемной техники. Могут служить комплектующим элементом ручной и электрической лебедки, тали. Также они могут комбинироваться и создавать полиспастные системы – особо эффективные для работы с тяжелыми грузами.
Применение монтажных блоков
Канатные блоки позволяют увеличивать силу, затрачиваемую человеком или техникой на грузоперемещение. Так, тяговое усилие грузоподъемных механизмов с помощью полиспастов может быть увеличено вдвое. Поэтому они широко применяются для решения самых различных задач:
- обеспечения нужд строительства;
- проведения такелажных/высотных работ;
- выполнения монтажа/обслуживания подвесных линий электропередач и контактной сети;
- организации грузоподъемных работ на складах и производствах.
Также можно купить блок-ролик для использования в хозяйстве, альпинизме, при спасательных операциях и др.
Особенности
Монтажные блоки изготавливаются из легированной стали и имеют прочную сварную конструкцию, состоящую из щек и роликового механизма на подшипниках. Также они могут иметь грузозахватный элемент (например, крюк) и крепление-подвес для присоединения к лебедке, тали.
Грузоподъемный блок может иметь один или несколько шкивов, благодаря чему различают однорольные и многорольные модели. В качестве несущего элемента в нём может использоваться растительный (льняной), капроновый или стальной канат различного диаметра. Чем больше диаметр троса/веревки, тем большей грузоподъемностью обладает устройство.
Виды и преимущества
Блоки могут быть усиленными и облегченными, открытыми и закрытыми, оснащенными откидными щеками. Также они могут иметь площадку. Блоки с площадкой (опорные) используются в составе небольших строительных кранов, грузоподъемных консолей.
Помимо этого они применяются в качестве отводных устройств для рабочих канатов лебедок при их эксплуатации в помещении.
Для комплектации устройств могут применяться различные грузозахватные элементы: проушины, скобы, крюки со страхующими затворами и 360° вращением. Модели с крюками чаще других используют как блок для лебедки и прочего грузоподъемного оборудования.
За счет механизма на роликовых подшипниках монтажные блоки отличаются плавным ходом каната. Также они обладают:
- простой до примитивности конструкцией и обусловленной этим надежностью;
- универсальностью;
- эффективностью;
- доступной ценой: купить блок с крюком или модель любой другой конструкции можно весьма недорого.
Наши предложения
В «Стройпарк» можно приобрести данные грузоподъемные устройства с доставкой по РФ , Казахстану , Беларуси и профессиональным подбором модели, который выполнят эксперты нашей компании. Мы предоставим грамотные технические консультации и поможем купить блок-полиспаст в любом необходимом варианте: с площадкой, крюком, запорным пальцем, проушиной и др.
Для связи и заявок используйте форму , либо звоните нам :
- телефон в Санкт-Петербурге: +7 (812) 245- 21- 01
- телефон в Москве: +7 (495) 900- 10- 21
Полиспаст своими руками – чтобы стать сильней в несколько раз!
≡ 5 апреля 2017 · Рубрика: Интересно знать
А А А
Для подъема больших грузов человек не очень силен, но он придумал очень много механизмов, которые облегчают данный процесс, и в данной статье мы обговорим полиспасты: направление и устройство систем такого типа, а еще попытаемся выполнить самый простой вариант подобного устройства собственными руками.
1 Как мы упрощаем подъем грузов?
Грузовой полиспаст – это система, которая состоит из канатов и блоков, благодаря которой можно выиграть в эффектной силе при потере в длине. Принцип очень простой. В длине мы проигрываем именно столько, во сколько раз оказался выигрыш в силе.
За счёт этого золотому правилу механики можно приподнимать грузы большой массы, не прилагая при этом немалых усилий. Что как правило не очень критично. Приведем пример. Вот вы выиграли в силе в 8 раз, при этом вам потребуется вынуть веревку длиной в 8 метров, чтобы поднять объект на высоту 1 метр.
Использование подобных устройств для Вас обойдется доступнее, чем аренда крана для подъемных работ, более того, вы можете сами контролировать выигрыш в силе. У полиспаста имеется две противоположные стороны: одна из них неподвижная, которая фиксируется на опоре, а остальная – подвижная, которая цепляется на самом грузе. Выигрыш в силе выполняется благодаря подвижным блокам, которые закрепляются на подвижной стороне полиспаста. Неподвижная часть служит исключительно для перемены пути движения самой веревки.
Виды полиспастов выделяют по проблемы, четности и кратности. По проблемы есть обычные и трудные механизмы, а кратность означает умножение силы, другими словами, если кратность будет равна 4, то в теории вы выигрываете в силе в 4 раза.
Также нечасто, но все таки применяется скоростной полиспаст, подобный вариант предоставляет выигрыш в скорости перемещения грузов при совсем небольшой скорости компонентов привода.
2 Как работает обычная блочная конструкция?
Рассмотрим сначала простой монтажный полиспаст. Его можно получить при добавлении блоков на опору и груз. Дабы получить нечётный механизм, следует укрепить конец верёвки на подвижной точке груза, а дабы получить чётный, то закрепляем веревку на опоре. При добавлении блока приобретаем +2 к силе, а подвижная точка предоставляет +1, исходя из этого. К примеру, дабы получить полиспаст для лебедки с кратностью 2, следует укрепить конец верёвки на опоре и применять один блок, который фиксируется на грузе. И у нас будет чётный вид устройства.
Рабочий принцип полиспаста с кратностью 3 смотрится по-иному. Тут конец веревки фиксируется на грузе, и применяются два ролика, один из которых мы закрепляем на опоре, а иной – на грузе.
Подобный тип механизма предоставляет выигрыш в силе в 3 раза, это нечётный вариант. Чтобы понимать, каков выигрыш в силе выйдет, воспользоваться можно несложим правилом: сколько канатов идет от груза, такой наш выигрыш в силе. Применяются в большинстве случаев полиспасты с крюком, на котором, говоря по существу, и фиксируется груз, неправильно размышлять, что это только блок и веревка.
3 Трудная система блоков – как высчитать выигрыш в силе?
Сейчас выясним, как работает полиспаст трудного типа. Под этим наименованием имеется в виду механизм, где соединены в одну систему несколько обычных вариантов данного грузового устройства, они тянут друг друга. Выигрыш в силе подобных конструкций рассчитывается путем умножения их кратностей. К примеру, мы тянем один механизм с кратностью 4, а иной с кратностью 2, тогда теоретический выигрыш в силе у нас будет равным 8. Все указанные выше расчеты имеют место быть только у замечательных систем, у которых нет силы трения, как показала практика же обстоят дела иначе.
В любом из блоков выполняется невелика потеря в мощности из-за трения, так как она еще тратится как раз на преодоление силы трения. Для того чтобы сделать меньше трение, нужно не забыть: чем больше у нас радиус перегиба веревки, тем меньше будет сила трения. Целесообразно применять ролики с большим радиусом там, где это реально. При эксплуатации карабинов необходимо делать блок из похожих вариантов, но ролики намного эффектнее карабинов, так как на них у нас потеря составляет 5-30 %, а вот на карабинах же до 50 %. Также не лишним будет знать, что наиболее эффектный блок нужно располагать ближе к грузу для получения самого большого эффекта.
Как же нам высчитать настоящий выигрыш в силе? Нам для этого важно знать КПД используемых блоков. КПД выражается числами от 0 до 1, и если мы применяем веревку крупного диаметра или через чур жёсткую, то результативность от блоков будет намного меньше, чем указана изготовителем. А это означает, нужно это предусмотреть и подкорректировать КПД блоков.
Чтобы высчитать настоящий выигрыш в силе обычного типа грузоподъемного механизма, нужно высчитать нагрузку на каждую ветвь веревки и сложить их. Для расчета выигрыша в силе трудных видов нужно перемножить настоящие силы обычных, из которых он состоит.
4 Веревка и ее роль в работе полиспаста
Необходимо помнить так же и о трении веревки, так как ветви ее могут перекручиваться между собой, а ролики от высоких нагрузок могут собираться и зажимать веревку. Дабы этого не случалось, следует разнести блоки по отношению друг к другу, к примеру, можно между ними применять монтажную плату. Необходимо также покупать только статические канаты, не растягивающиеся, так как динамические дают серьёзный провал в силе. Для сбора механизма может применяться как отдельная, так и грузовая веревка, присоединенная к грузу независимо от устройства подъема.
Плюсы применения индивидуальной веревки заключается в том, что вы можете быстро собрать или подготовить заблаговременно грузоподъемную конструкцию.
Вы также можете применять всю ее длину, это также делает легче проход узлов. Из минусов можно вспомнить то, что отсутствует возможность автоматической фиксации поднимаемого груза. Плюсы грузовой веревки в том, что вероятна автофиксация поднимаемого объекта, и Отсутствует необходимость в индивидуальной веревке. Из недостатков главное то, что во время работы тяжело идти узлы, а еще доводится тратить грузовую веревку на сам механизм.
Побеседуем об обратном ходе, который неизбежен, так как он может появиться при прихватывании веревки, либо же в момент снятия груза, или при остановке на отдых. Чтобы обратного хода не появилось, нужно применять блоки, которые пропускают веревку исключительно в одну сторону. При этом организовываем конструкцию так, что блокирующий ролик фиксируется первым от поднимаемого объекта. За счёт этого, мы не только избегаем обратного хода, но еще позволяем зафиксировать груз на определенный период времени разгрузки либо же просто перестановки блоков.
Если вы применяете отдельную веревку, то блокирующий ролик фиксируется заключительным от поднимаемого груза, при этом фиксирующий ролик должен владеть большой эффективностью.
5 Варианты крепежа веревки к грузоподъемному механизму
Сейчас немножко о креплении грузоподъемного механизма к грузовой веревке. Нечасто, когда у нас рядом пребывает веревка необходимой длины, чтобы зафиксировать подвижную часть блока. Вот пару видов крепления механизма. Первый метод – при помощи схватывающих узлов, которые вяжутся из репшнуров диаметром 7-8 мм, в 3-5 оборотов. Этот вариант, на практике, считается самым лучшим, так как схватывающий узел из 8 мм шнура на веревке диаметром 11 мм начинает сползать только при нагрузке 10-13 кН. При этом сначала он не деформирует веревку, а через некоторое время, оплавляет оплетку и прикипает к ней, начиная играть роль предохранителя.
Иной вариант состоит в применении зажима общего направления. Время показало, что его можно применить на обледенелых и мокрых канатах. Он начинает ползти только при нагрузке в 6-7 кН и несильно повреждает веревку. Очередной метод состоит в применении личного зажима, но он считается не предлагаемым, так как он начинает ползти при усилии уже в 4 кН и при этом рвет оплетку, либо даже может покушать веревку. Все это промышленные образцы и их использование, мы же попробуем сделать рукодельный полиспаст.
6 Создаём самый простой подъемник собственными руками
А вот если механизм для грузов необходим немедленно или на 1 раз, а подбирать по магазинам его не хватает времени и жалко наличных средств, мы расскажем, как выполнить полиспаст собственными руками. Отлично, если у вас в мастерской есть резьбовые шпильки, подшипники, блок, трос, крючек, шестеренка. Нужно будет мало времени: необходимо подшипники насадить на шпильку.
Гайку от шпильки неплохо бы закрепить, чтобы не расходовать определенную часть сил коту под хвост на прокручивание своеобразного вала. Конец шпильки можно снабдить шестеренкой, сделав подобным образом намного удобный ручной привод.
Через блок перекидываем трос и закрепляем его на опоре, а вот на второй конец цепляем крючек, на который станем вешать груз. Также на конце троса можно закрепить систему строп, если характер груза не даст возможность его насадить на крючек. Как правило, самый самый простой вариант полиспаста готов. Остается начать работу, выполняя технику безопасности, которая одинакова для абсолютно всех механизмов, как покупных, так и самодельных. Тщательно контролируйте все детали на цельность перед работой, а в рабочий период не нужно делать резких движений, приподнимать груз следует медлено, и, разумеется, не стоит стоять под подвешенным грузом.
Похожие посты
Полиспасты
Категория:
Строительные машины и их эксплуатация
Публикация:
Полиспасты
Читать далее:
Полиспасты
Полиспастом называется система, состоящая из нескольких подвижных и неподвижных блоков и каната, последовательно огибающего все блоки.
Один конец полиспаста закрепляется на обойме подвижных или неподвижных блоков, а другой — на барабане лебедки.
Рис. 1. Схемы канатных полиспастов
а — трехкратный полиспаст; б, в, г — четырех-, пяти- и шестикратные
полиспасты
Рекламные предложения на основе ваших интересов:
Рис. 2. Схема сдвоенного полиспаста
Число рабочих ветвей (кратность полиспаста) равно числу блоков, когда канат сбегает с неподвижного блока полиспаста, и числу блоков полиспаста плюс единица, когда канат сбегает с подвижного блока.
Рис. 3. Схема полиспаста обратного действия
—
Полиспаст — простейшее грузоподъемное устройство, состоящее из блоков, соединенных между собой канатом. С помощью полиспаста можно поднимать груз или перемещать его по горизонтали. Полиспаст дает выигрыш в силе за счет проигрыша в скорости: во сколько раз выигрывается в силе, во столько раз проигрывается в скорости.
Полиспаст состоит из двух блоков: неподвижного, прикрепляемого к подъемному приспособлению (балке, мачте, треноге), и подвижного, который крепится к поднимаемому грузу.
Оба блока соединяются между собой канатом. Канат, последовательно огибая все ролики блоков, одним концом крепится к верхнему неподвижному блоку. Другой его конец через отводные блоки крепится к барабану лебедки. Если число рабочих нитей полиспаста, идущих к подвижному блоку, четное, то конец каната закрепляют к верхнему неподвижному блоку, а если нечетное — к нижнему подвижному.
Если нить полиспаста сбегает не с нижнего блока, а с верхнего, то верхний блок неподвижного блока считается отводным. Это условие необходимо учитывать при расчете полиспастов.
Полиспаст запасовывают двумя способами. По первому способу, применяемому при оснастке многониточных полиспастов большой грузоподъемности, неподвижный блок без канатов поднимают в рабочее положение и закрепляют; нижний подвижный блок находится внизу. Затем через ручьи (канавки) роликов верхнего и нижнего блоков последовательно пропускают канат. Конец каната закрепляют за верхний или нижний блок в зависимости от принятой схемы запасовки полиспаста.
Через ручьи роликов канат часто пропускают с помощью ручных рычажных лебедок, что значительно облегчает работу по запасовке полиспаста.
В последнее время при оснастке многониточного полиспаста применяют вспомогательный тонкий легкий стальной канат диаметром 5—6’мм, который пропускают через ролики блоков вручную. К одному концу тонкого каната прикрепляют конец рабочего каната, второй его конец закрепляют на барабане лебедки. Во время работы лебедки рабочий канат протягивается через ролики блоков полиспаста.
Во время запасовки полиспаста необходимо наблюдать за тем, чтобы узел соединения тонкого и толстого канатов при перемещении свободно проходил через ролики блоков.
При втором способе полиспаст оснащают внизу (на дощатом настиле или бетонном полу), а затем в готовом виде поднимают и закрепляют в необходимом месте. Блоки укладывают плашмя на расстоянии 3—4 м друг от друга и закрепляют.
Канат начинают протягивать с того ролика, с которого сходит сбегающая нить, ведущая к лебедке.
Когда канат обогнет последний ролик блока, его конец закрепляют к одному из блоков. После закрепления мертвой нити полиспаст устанавливают в исходное положение.
В некоторых случаях поднимают один верхний неподвижный блок или весь полиспаст с помощью вспомогательного однорольного блока или полиспаста небольшой грузоподъемности. Сначала закрепляют вспомогательный блок, через него пропускают канат, к которому крепится основной блок полиспаста. Второй конец каната закрепляют на лебедке, с помощью которой будут поднимать полиспаст. Закрепляют основной блок полиспаста из люльки или с подмостей.
На рис. 4 приведены схемы запасовки полиспастов с двух-, четырех-, пяти- и шестирольными блоками.
При выполнении такелажных работ часто встречаются случаи, когда в наличии имеются блоки различной грузоподъемности и канаты. Чтобы правильно подобрать канат для оснащения полиспаста, а также лебедку с необходимой тяговой силой, такелажнику необходимо знать расчет полиспастов.
Расчет полиспастов сводится к определению усилий в нитях полиспастов.
Обычно сами блоки рассчитывать не приходится, так как они рассчитываются при проектировании, и каждый из них имеет определенную грузоподъемность.
При такелажных работах расчет начинают с выяснения грузоподъемности имеющихся блоков, которая должна соответствовать весу поднимаемого груза. Например, по схеме (рис. 22, а) для подъема груза весом 20 т необходимы блоки грузоподъемностью 20 т. На схеме верхний блок трехрольный, но для того, чтобы выделить отводной, он условно показан двухрольным.
Рис. 4. Схемы запасовки полиспастов с числом рабочих нитей:
а — шесть с тремя отводными однорольными блоками, б — три, в — четыре, г — пять, д — шесть, е — семь, ж — восемь, з — десять, и — одиннадцать, к — двенадцать, S0, 1, 2, 3, 4, 5.6,7 — нити полиспаста
Подвеска, на которой подвешен верхний блок полиспаста, рассчитывается на всю нагрузку, которую поднимает полиспаст: вес двух блоков, вес каната, а также усилие в сбегающей нити грузового полиспаста.
При расчете полиспастов рассчитывают закрепление верхнего блока полиспаста к механизму или приспособлению.
Если допустить, что обе нити идут вертикально, то первый отводной ролик закрепляется на усилие, равное сумме усилий в 5-й и 6-й нитях: 3,68+3,82=7,5 тс. Закрепление второго отводного блбка рассчитывается на усилия в 6-й и 7-й нитях.
Поскольку усилия в обеих нитях и угол между ними могут быть различными, усилие, на которое рассчитывается закрепление блока, определяют по правилу параллелограмма.
Пример. Подобрать полиспаст для подъема груза весом 10 т и канат необходимого сечения для подвески полиспаста на высоте 18 м.
Подбираем два блока для полиспастов. По табл. 11 выбираем для нижнего подвижного блока двухрольный блок грузоподъемностью 10 тс, для верхнего неподвижного блока — трехрольный блок грузоподъемностью 15 тс.
По максимальному усилию в 6-й нити Se подбираем сечение каната. Наименьший допускаемый коэффициент запаса прочности канатов k для грузового полиспаста с машинным приводом при легком режиме работы равен 5.
Поскольку может быть только четное число нитей, то принимаем для подвески восемь нитей.
При отсутствии блоков необходимой грузоподъемности применяют сдвоенные полиспасты, например сдвоенный полиспаст с уравнительным роликом и одной или Двумя приводными лебедками показан на рис. 5.
Сдвоенный полиспаст с одной приводной лебедкой рассчитывают как и одинарный с соответствующим числом рабочих нитей.
Полиспаст с двумя приводными лебедками рассчитывают как два самостоятельно работающих полиспаста,
Рис. 5. Схемы запасовки сдвоенных полиспастов с одной (а) и двумя (б) приводными лебедками:
1 — уравнительный блок, 2 — неподвижный блок, 3 — подвижный блок, 4 — траверса, 5 — подвеска
—
Полиспаст представляет собой простейшее грузоподъемное устройство, состоящее из системы подвижных и неподвижных блоков (роликов), огибаемых гибким органом (обычно канатом). Полиспасты применяются как самостоятельные механизмы в сочетании с лебедками и как элементы сложных грузоподъемных машин (кранов).
Блоки (ролики) полиспаста размещаются в двух обоймах — подвижной и неподвижной — и последовательно огибаются одним канатом, к свободному концу или обоим концам которого прикладывается тяговое усилие.
Неподвижная обойма блоков (роликов) крепится к несущей конструкции (мачте, стреле и т. п.), подвижная снабжается грузозахватным органом (крюком, петлей, скобой).
Рис. 6. Схемы полиспастов
а — в четыре нитки; б — в шесть ниток; 1 — неподвижные блоки; 2 — подвижные блоки; 3 — отводной блок; 4 — канат
Полиспасты используются для выигрыша в силе (реже скорости). Выигрыш в силе тем больше, тем больше кратность полиспаста, равная числу рабочих ветвей каната, на которых подвешена подвижная обойма блоков полиспаста.
Рис. 7. Расчетные схемы полиспастов
1. Определить усилие 5Л в канате, идущем на лебедку, при подъеме груза весом Q = 20 т полиспастом, выполненным по схеме I. Блоки (ролики) полиспаста установлены на подшипниках качения (/j = 1,02), отводные ролики — на бронзовых втулках ( = 1,04).
2. Определить усилие 5Л в канате, идущем на лебедку, при подъеме груза весом 20 т полиспастом, выполненным по схеме II. Блоки (ролики) приняты на бронзовых втулках ( = 1,04).
3. Определить, какой груз Q можно поднять лебедкой с тяговым усилием 5Л = 1,5 тс и полиспастом, выполненным по схеме III. Блоки (ролики) приняты на бронзовых втулках.
