Профнастил – технические характеристики, свойства, размеры листа

Профнастил (стеновой, кровельный, несущий) – один из самых распространенных и объективно востребованных современных материалов в строительстве.

Технические характеристики, свойства и геометрические размеры профнастила, разнообразие видов, типов и цветов делают профильный лист достойной альтернативой другим материалам.

Технические характеристики профнастила

Что такое профнастил?

Профнастил – это профилированный лист металла с широкой сферой применения в строительной отрасли (для ограждений и заборов, для облицовки стен и покрытия кровли, для устройства перекрытий из монолитного железобетона по профнастилу). Среди пользователей известен под название гофролист или профлист. Изготавливается в заводских условиях путем проката листовой стали.

Стальное ядро придает профлисту жесткость, покрытие – эстетичный вид и устойчивость к внешнему воздействию, профилирование – дополнительную жесткость без утяжеления.

Частной разновидностью профнастила является металлочерепица. Единственное отличие между этими материалами заключается в специфике расположения валов на прокатном стане, позволяющее формировать конфигурацию подобную натуральной черепице. Однако монтаж профнастила и монтаж металлочерепицы выполняется по отличным друг от друга технологиям.

Профнастил – ГОСТ (нормативная база)

О том, что профилированный настил для отечественного рынка новый, но демонстрирующий быстрое развитие материал, свидетельствует принятие в 2012 г. нормативных условий на его изготовление. Сегодня производители, которые репутацией отвечают за качество профнастила, опираются на положения ГОСТа 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

К другим стандартам относятся:

Производители профнастила

Отметим, что производство профнастила достаточно затратный проект, поскольку качественное оборудование стоит дорого. Но, не настолько, чтобы служить существенным барьером для кустарного производства.

На отечественном рынке есть производители с мировым именем: Ruukki (Финляндия), Pruszynski (Польша) – одни из первых поставщиков профлиста. Следует знать, что производство профнастила под брендом Прушински организовано на дочерних предприятиях структур, а не по франшизе, поэтому качество продукции соответствует мировым стандартам. Цена профнастила тоже.

Среди тех, кто наладил производство профнастила в России и зарекомендовал себя как надежный поставщик, можно выделить несколько компаний, чья деятельность не ограничивается отдельными регионами. Тем не менее, ввиду особенностей транспортировки в каждом регионе есть крупные производители профнастила.

Например, где можно купить профнастил от производителя:

в Москве: ООО «ПрофСтальПрокат», завод «Стил-Пласс», компания ММК Профиль-Москва, ООО «Сталькомпрофиль»;

в Самаре: «КСП» (завод кровельных и стеновых профилей), компания НПЦ «Кровля», завод «Электрощит», завод «Маяк»;

в Екатеринбурге: ООО «МеталлПрофиль Урал», ООО «ПГСоюзПрофиль», ООО «Уральский завод кровельных материалов».

При этом отметим, что в каждом регионе крупных поставщиков сравнительно мало, в основном работают компании, предлагающие популярные виды профнастила: стеновой и кровельный (низковолновой). Однако судить о качестве товара по размеру производителя нельзя. Выбор профнастила более сложен и осуществляется по целому ряду факторов.

Технические характеристики профнастила

Основные характеристики и свойства профнастила – это структура металла, виды, типы и разновидности профлиста, толщина металла, длина, ширина, толщина листа, вид покрытия.

Структура профнастила

Профнастил это композитный строительный материал, неоднородный, но сплошной. Именно в наличии слоев, с четкой границей между ними и заключается особенность металла, применяемого для изготовления профнастила. Разделить слои невозможно, но благодаря им достигается эффект синергии.

Состав металла отличается у разных производителей числом слоев – от 3 до 10 и толщиной каждого слоя.

Структура профнастилаСлои профнастила

Вне зависимости от того, сколько защитных слоев у профнастила, обязательными составляющими являются: стальной лист и двухсторонний слой оцинкованного покрытия. Это самый минималистичный вариант. Чем больше количество слоев и их толщина, тем большая гарантия на профнастил предоставляется производителем. Это обусловлено тем, что каждый слой выполняет свою функцию. Отличаются слои не только толщиной нанесения, но и визуальным видом и способностью противостоять воздействию внешней среды.

Покрытие профнастила (цвет и текстура)

Покрытие определяет срок службы профлиста, который колеблется в пределах 5-50 лет. Согласитесь, стоит изучить, от чего это зависит. В первую очередь от покрытия. С точки зрения покрытия весь представленный на рынке профнастил можно разделить на 3 группы:

Оцинкованный профнастил

В данном случае стальное ядро покрыто цинком с плотностью нанесения 275 гр/м.кв. (минимальная толщина 90 мкм). Такая толщина покрытия является стандартной, прописанной немецким стандартом DIN EN 10143. Гарантия на оцинкованное покрытие 5 лет. Расчетный срок службы – до 20 лет.

Более дешевый лист с меньшим слоем цинка прослужит меньше. Обычно его используют для временных ограждений, формирования опалубки и т.п. Некоторые производители вообще не предоставляют гарантию на оцинкованный профиль.

Примечание: Цинк летучий материал. Чем меньше его слой, тем быстрее он улетучится и обнажится стальное ядро профлиста. Соответственно, тем быстрее профнастил поржавеет.

Алюмооцинкованный профнастил

Для покрытия используется смесь цинка и алюминия. Гарантия на него 10 лет. Расчетный срок службы – до 30 лет.

По сравнению с цинковым, алюмоцинковое покрытие обладает большей коррозийной стойкостью (в два раза).

Профнастил с полимерным покрытием

Гарантия на покрытие зависит от его вида и варьируется в пределах от 10 до 20 лет, а расчетный срок службы составляет более 50 лет.

Профнастил с полимерным покрытием — варианты цветов

Материал подготовлен для сайта www.moydomik.net

Виды полимерного покрытия профнастила

В процессе изготовления на оцинкованный лист наносится покрытие. При этом толщина цинкового покрытия профнастила, согласно нормативу, неизменно должна составлять 275 гр/м.кв. (в сумме с двух сторон).

Полиэстер, пурал, полиуретан – это разновидности покрытия, общее назначение которых, защита цинка. Толщина полимерного покрытия профнастила – 25-200 мкм. Цвет покрытия определяется по каталогу таблиц RAL и RR (у Ruukki).

полиэстер (РЕ). Популярное покрытие, придающее дополнительную устойчивость к коррозии. Что касается текстуры поверхности, то она бывает глянцевая либо матовая. Глянцевый ПЭ наносится толщиной в 25 мкм, матовый – 35 мкм. Покрытие разработано для использования в нормальных климатических условиях;

пурал (Pural). Покрытие из смеси полиуретана и полиамида. Толщина покрытия 50 мкм. Характеризуется повышенной устойчивостью к ультрафиолету;

пластизол (PVC и PVС200). Основу составляет поливинилхлорид (ПВХ). Толщина покрытия 200 мкм. Рекомендовано для использования в сложных климатических условиях;

полидифторионад (PVF2). Одним из компонентов смеси выступают фторсодержащие полимеры;

композитные материалы. Покрытия, содержащие дополнительный слой разных материалов, обеспечивающие листу эстетические и практические свойства. Состав композиционных материалов является коммерческой тайной производителей;

принтеч. Выделяется из ряда других покрытий тем, что является имитацией дерева, каменной или кирпичной кладки. Особенно хорошо смотрятся заборы из профнастила под камень, кирпич, дерево.

Дополнительным видом покрытия является пленка (ламинирование). Она накатывается на профнастил в процессе профилирования металла и надежно защищает полимерное покрытие от механических повреждений.

Примечание. Пленка увеличивает цену на 5-10 %. Поэтому зачастую ее нанесение обсуждается с заказчиком и является предпочтительным для дорогих покрытий, целостность которых сложно восстановить путем подкрашивая.

Бумага используется для упаковки профнастила. Таким образом, снижая вероятность повреждения во время транспортировки или хранения.

На практике, в основу выбора профнастила положена цветовая гамма, которая достаточно разнообразна.

Типы и разновидности профнастила

Можно выделить три основных типа профнастила, в основе которых лежит высота волны. Каждый из типов имеет виды, связанные с конфигурацией волны (трапеция, цилиндр, и ее высота) что в свою очередь, обуславливает значительное количество разновидностей.

Стеновой профнастил

Характеризуется более мелким профилированием, что позволяет обеспечить большую рабочую ширину листа. У каждого производителя своя маркировка стенового профлиста. Однако общим является буквенная маркировка, показывающая принадлежность к стеновому, и число – обозначающее высоту профилирования (профнастил стеновой высота волны). К стеновым относятся листы с высотой волны 8, 10, 15, 20 и 21 мм.

Примечание. Стеновой профнастил отличает такое качество как парусность. Сплошной лист подвержен ветровой нагрузке, снизить которую можно путем выбора листа с более высокой волной или обустройства мощного каркаса.

Кровельный профнастил

Отличается более высокой волной. За счет этого уменьшается полезная ширина листа, но увеличивается его пропускная способность, что является определяющей характеристикой для кровельных материалов. Обозначается он также, как и стеновой, буквой и числом. Например, ПК-35 – профнастил кровельный высота волны 35 мм. К кровельным относятся листы с высотой волны 20, 21, 35, 45, 57, 60, 75, 80, 90 и 100 мм.

Примечание. К кровельному относится любой профнастил с высотой волны более 20 мм. Это значение является пограничными и встречается в кровельном и в стеновом профнастиле. А назначение (отличие) определяется наличием или отсутствием капиллярной канавки или при использовании более простого оборудования в ориентации цветной стороны (см. рисунок).

Несущий профнастил

К этой категории относятся листы с высотой волны в 75, 80, 90 и 100 мм. Их используют при устройстве перекрытий в т.ч. железобетонных. Для усиления на несущем профнастиле применяется выштамповка.

Примечание. Чем выше высота волны, тем жестче профлист, но тем меньше его полезная площадь.

Теоретически для забора или другого ограждения можно использовать любой профнастил, однако целесообразно использовать именно стеновой, ввиду большей площади. Также следует знать, что кровельный имеет капиллярную канавку, она служит препятствием для проникновения воды в месте стыка листов профнастила вдоль. Наличие канавки усложняет стыковку листов между собой. Точно также на крышу можно уложить любой профнастил, но имеет смысл использовать листы с более высокой волной.

Обратите внимание. Профилирование (высота волны, расстояние между волнами, угол наклона трапеции) отличается в зависимости от используемого оборудования. Поэтому следует приобретать профнастил сразу всей партией или докупать у одного и того же производителя.

Виды профнастила – фото

Виды и типы профнастила — 1Виды и типы профнастила — 2

Размеры профнастила

Вне зависимости от вида производители выделяют три ключевых геометрических параметра профнастила: длину, ширину и толщину листа. И одну производную от них – вес.

Геометрические параметры профилированного листа

Длина профнастила

С точки зрения технология изготовления максимально возможная длина профлиста – 12 000 мм. Некоторые производители нарезают ее кратно 1 000 мм. Другие же кратно 50 мм. Точность размеров порезки определяется качеством применяемого оборудования.

Лучше брать лист с нужным размером. Профнастил достаточно легкий материал, так что лист длиной 6 000 мм без труда поднимается на крышу вручную бригадой из трех человек. При необходимости, можно приобрести два листа, а расчет длины профнастила вести с учетом поперечного нахлеста. На участке сложно обеспечить высокую точность, а главное безопасность резки.

Примечание. Чем ниже угол наклона кровли, тем больший нахлест нужно обеспечить. Например, угол уклона крыши в 15° требует, чтобы был обеспечен перехлест в 200 мм. Это повышает расход материала, но снижает вероятность затекания, в частности талых вод.

Ширина профнастила

Производители всегда указывают два размера при обозначении ширины листа. С чем это связано? С тем, что ширина профнастила изменяется в зависимости от высоты волны. Несмотря на то, что в производство идет лист стандартной ширины в 1 250 мм (очень редко 1 000 мм) конечная ширина всегда разная. Так, для листа любой волны важна: общая и рабочая ширина.

Общая ширина профнастила используется при оформлении счета. Обратите на это внимание. А полезная ширина профнастила – при расчетах количества материала, т.е. та площадь профнастила, которая непосредственно используется в строительстве. Обозначая ее, профессионалы оперируют понятием «рабочая ширина профнастила». Полезная ширина вычисляется, как общая минус нахлест. Величина нахлеста составляет одну волну.

Примечание. В частном строительстве, выполняя расчет профнастила для забора или крыши, мастера пользуются общей шириной листа. Это оправдано в случае, если забор секционный и одна секция равна одному листу.

Стандартная ширина профнастила зависит от производителя, и на практике колеблется в диапазоне 1150-1080 мм (для ПС-10, профнастила с высотой волны в 10 мм.)

Толщина профнастила

Производители предлагают профнастил толщина которого находится в пределах 0,3-1 мм. На рынке РФ распространены листы толщиной в 0,45-0,5 мм (характерно для стенового и кровельного профнастила). Не стоит настороженно относиться к такой, казалось бы, незначительной толщине. Благодаря профилированию лист обладает высокой прочностью. По листу, уложенному на крышу, свободно передвигаются строители, не рискуя его деформировать.

Примечание: Производство профнастила регулируется ГОСТом 24045-2010, а отклонения по толщине ГОСТом 19904-90. Последний допускает отклонение для указанной толщины на +/- 0,06 мм. Поэтому допустимо, что при заявленной толщине в 0,45 фактическая толщина металла профнастила составит 0,39.

Толщина несущего профнастила обычно составляет 0,7-1 мм.

Вес профнастила

Чтобы рассчитать вес листа профнастила нужно знать его площадь, длину и ширину. Обратите внимание, на вес профнастила оказывают влияние:

длина листа;
расстояние между волнами;
толщина металла;
наличие покрытия и его вид;
количество слоев в структуре металла и толщина каждого из них;
дополнительная упаковка: бумага, пленка, поддон, прокладочный картон.

Допуски и отклонения размеров профнастила

ГОСТ 19904-90 регулирует отклонения:

Отклонения размеров профнастила по толщине

Примечание. Отклонения по толщине могут быть вызваны как отклонениями на стадии производства так на стадии профилирования.

Примечание. Предельное отклонение по ширине и длине определяется технологичностью применяемого профилегибочного оборудования. Например, на автоматической линии производства компании «Profilekeskus» (Финляндия) допустимое отклонение по ширине составляет всего 0,4 мм. А на линии Shell Group Shanghai Ltd (Китай) – 6 мм.

Комплектующие и аксессуары для профнастила

Для монтажа профнастила существуют разнообразные декоративные элементы и аксессуары. К ним относятся планки, позволяющие облицевать поверхность любой конфигурации и различного рода уплотнители, саморезы, краска и т.п.

Цена профнастила

Цена-размер – два основных параметра, на которые ориентируется пользователь, принимая решение о покупке. Стоимость складывается из различных компонентов, начиная от толщины металла и заканчивая имиджем производителя профнастила и металла. Также цена на профлист отличается в зависимости от уровня конкуренции в регионе.

Ориентировочная стоимость профнастила стандартных размеров, приведена в таблице.

Если рассматривать стоимость профилированного настила в зависимости от толщины, то картина будет иметь вид:

Примечание. Упаковка в пленку увеличивает стоимость на 5-10 %.

Плюсы и минусы профнастила

Профлист, как и любой другой материал, имеет свои достоинства и недостатки, с которыми тоже следует ознакомиться, принимая решение об использовании.

Сфера применения профнастила

Не в последнюю очередь популярность профнастилу обеспечила широкая сфера его применения.

для установки заборов;
для строительства и облицовки стен;
в качестве кровельного материала;
при монтаже быстро возводимых зданий;
для временных и постоянных ограждений;
в качестве неснимаемой (несъемной) опалубки.

Преимущества профнастила

прочность;
надежность;
длительность эксплуатации;
широкая цветовая гамма;
дизайн;
простота монтажа;
незначительный вес;
минимальный уход в процессе эксплуатации;
удобство транспортировки и хранения;
возможность выполнить установку профнастила своими руками;
устойчивость к ультрафиолету, перепадам температур, влажности, механическим повреждениям и т.п.

Недостатки профнастила

эффект «барабана». Использование профнастила в качестве покрытия для кровли выдвигает повышенные требования к звукоизоляции чердачного помещения. Т.к. звук, который хорошо проводится металлом, создает дискомфорт жильцам дома.

появление ржавчины. Происходит при повреждении защитных слоев стального ядра металла, из которого изготовлен профнастил.

Заключение

Работа с профнастилом позволяет быстро и самостоятельно выполнить значительное количество работ на приусадебном участке, а знание основных параметров поможет выбрать качественный материал, который будет долго выполнять свои непосредственные функции и радовать глаз красивым внешним видом.

Размеры профлиста для забора, ширина и длина

Если у вас есть земельный участок вероятнее всего, вы захотите чётко обозначить его границы и обезопасить от посягательств соседей. Как правило, для этих целей устанавливается ограждение. Наличие забора позволяет не только чётко обозначить границы ваших владений, но и обеспечивает некоторую степень конфиденциальности.

Но в свою очередь, планируя постройку будущего ограждения, многих будут интересовать его размеры. Это нужно не только для того чтобы посчитать необходимое количество материала, но и для планирования расстояния между опорами и крепления профильного листа.

Размеры профлиста для забора, а именно ширина и длина листа, высота трапеции, толщина металла, позволяют использовать его во многих видах конструкций, а качество материала обеспечивает надёжность и долговечность.

Разновидность профлистов

В настоящее время для устройства забора предлагается огромный выбор профилированного металлического листа, к наиболее распространенным относятся:

Традиционный;

Имитация древесины;

Имитация кирпича;

Имитация камня;

Фигурный профнастил.

По размерам, ширина профлиста составляет 1200 мм, длина, как правило 1060, 1200, 2300,6000 мм, но может быть изменена производителем по предварительной договорённости с заказчиком.

Традиционный. Этот металлопрофиль равномерно окрашивается. Как с лицевой, так и с тыльной стороны наносится цинковое покрытие. В зависимости от типа, слой полимера наносится либо с одной, либо с обеих сторон. Торцевые кромки листа имеют прямолинейный срез.

Имитация древесины. Профлист, имитирующий древесину, прекрасно подходит для постройки забора. Различные оттенки покрытия, а так же изображение различных пород и форм древесины позволяет сделать ваше ограждение неповторимым и гармонично вписать его в любой окружающий пейзаж.

Имитация кирпича. Применение этого профлиста в качестве забора, возникает иллюзия настоящей кирпичной кладки. Возможно изображение любых типов кирпича, от стандартного, силикатного, до облицовочного, причём, в различной цветовой гамме. При таком «камуфляже» не заметны даже незначительные дефекты самого металла.

Имитация камня. Если вы остановили свой выбор на профлистах, имитирующих укладку натурального камня, вы не ошиблись. Качество изображения настолько высоко, что отличить профильный лист от настоящего камня практически не возможно. При этом, как и в случае с имитацией кирпичной кладки, мелкие дефекты листа не заметны.

Фигурный профнастил отличается тем, что срез верхней части профиля выполняется не прямолинейно, а в виде различных геометрических фигур, пик, лилий и т.д. Использование такого профлиста в комбинации с соответствующей имитацией позволит сделать ваш забор уникальным.

Расшифровка маркировки

Для того чтобы обозначить основные параметры и свойства профлиста, используется маркировка. В маркировке используются буквы и цифры. Буквами обозначается тип листа:

С – стеновой;

Н – несущий;

НС – универсальный.

Стеновой профлист используется для облицовки стен, строительства всевозможных заборов и ограждений, возведения внутренних перегородок. Для кровли профильный лист марки С не используется, поскольку имеет малую несущую способность.

Несущий профнастил используется для различных конструкций, испытывающих в процессе эксплуатации существенные статические и динамические нагрузки. Так же он получил широкое распространение в качестве материала для плоской кровли большой площади.

Универсальный профлист может использоваться и как стеновой и как несущий с учётом допустимых нагрузок и экономической целесообразности.

Цифры в маркировке обозначают высоту профиля, ширину листа и толщину металла.

Размер профлиста для забора: длина и ширина

Наиболее рациональным, для возведения ограждении, является использование стенового профнастил (С). Возможно, так же, использование универсального типа (НС), это несколько увеличит стоимость конструкции, но значительно увеличит прочность и долговечность.

На практике, наиболее часто для строительства заборов применяется профлист «С8». Высота профиля составляет 8 мм, толщина металла может варьироваться от 0,5мм до 0,8 мм; общая ширина листа составляет 1200 мм, рабочая 1150 мм. Этих параметров вполне достаточно для обеспечения надёжности и долговечности конструкции, при условии правильного монтажа.

При использовании универсального листа, высота профиля соответствует маркировке, толщина металла может быть от 0,4мм до 1мм. По размеру, общая ширина профлиста составляет 1060 мм, рабочая – 1000 мм.

Что касается длины профлиста для забора она, как правило, составляет 1060, 1200, 2300,6000 мм, однако технологические и производственные условия позволяют производителю отрезать листы практически любой длины, по согласованию с заказчиком.

Как правильно делать расчет профлистов для забора

Выполнить расчет количества профлистов для постройки ограждении не сложно. Для этого необходимо измерить периметр ограждаемого участка. Ширина при расчёте количества профлистов особого значения не имеет, поскольку является стандартной величиной и влияет только на высоту вашего забора.

Рассмотрим на примере как же провести расчёт количества профильных листов.

Условимся, что размеры участка составляют 20х20м, ширина ворот 2,5м, а калитки 1,5м. Вычислим общую длину забора:(20+20)*2-(2,5+1,5)=76м.

Поскольку стандартный размер профлиста имеет длину 12м, чтобы упростить доставку его лучше разделить на секции ещё в месте покупки. Для того чтобы правильно разрезать материал, необходимо знать сколько готовых секций поместится в стандартной длине профлиста.

Общая длина ворот и калитки составляет 4м, следовательно, длина забора на участке с воротами составит:20-4=16м. В нашем случае разобьем оставшуюся длину на три секции и получим две секции по 5м и одну 6м.

Три оставшихся отрезка имеют длину 20м и их целесообразно разделить на секции по 5м. Общее число таких секций составит: 3*4=12, следовательно, общее число секций забора будет составлять 14секций по 5м и одну длиной 6м.

Размеры профлиста для забора, а так же технологические особенности профиля, делают этот материал оптимальным для постройки красивого, надёжного и долговечного забора.

Основные параметры профнастила в цифрах

Профнастил – необычайно востребованный строительный и отделочный материал, причём далеко не последней причиной его популярности является широкое разнообразие типов профнастила.

Различается профнастил размерами листа, что даёт возможность для каждой строительной задачи подобрать оптимальную длину, ширину и толщину листа, не говоря уж о высоте и форме гофры. Ширина и длина профнастила, в основном, зависят от пожеланий заказчика, а вот по толщине листа, как и по характеристикам волны, есть определённые общепринятые стандарты.

Эта статья посвящена описанию профнастила «в цифрах», поэтому сейчас мы охарактеризуем данный материал с точки зрения всего, что только можно измерить, и, в первую очередь, с точки зрения высоты, длины, ширины, толщины и веса.

Высота гофры профнастила

Всё многообразие профнастила классифицируется в три группы:

Стеновой
Несущий
Универсальный

Стеновой профнастил (профнастил С) может использоваться в качестве облицовки или, скажем, при возведении забора. Таким образом, высота его гофры сравнительно невелика и варьируется от 8 до 44 мм.

Несущий профлист (профнастил Н) характеризуется большей жёсткостью и устойчивостью, ведь он предназначен для строительства кровли и перекрытий; тем самым, повышенные требования к этому материалу сказываются и на высоте его гофры, которая начинается от 44 мм.

Наконец, универсальный профнастил, который называют ещё профнастил НС, используется для возведения как лёгких, так и несущих конструкций, а высота его гофры варьируется от 35 до 44 мм.

Длина листа профнастила

Длина профнастила может быть разной, ведь профлист изготавливается из листовой стали, поставляемой в рулонах. Таким образом, какой длины профнастил получит заказчик, зависит только от него: можно заказать профнастил и 2 м, и 5 метров, что на практике выразится в простой перенастройке ножниц по металлу, которые отсекают профлист заданной длины после обработки его прокатным станом.

При расчёте длины профнастила необходимо учитывать не только строительную необходимость (например, длину крыши и козырька при укладке кровли), но также то, насколько листы такой длины будут удобны в перевозке и монтаже.

Исходя из таких соображений, можно сказать, что 6 метровый профнастил – это максимум длины листа, которую стоит заказывать, хотя при наличии спецтехники для перевозки и установки листов их длина может достигать 13-14 метров. Рекомендации по выбору длины профнастила ищите в следующем видео:

Ширина профнастила

В отличие от длины, ширина листа профнастила варьируется во вполне определённых пределах (обычно это 0.98 – 1.85 м) и в большинстве случаев зависит от возможностей изготовителя.

При заказе профнастила стоит учитывать, что его полезная (или монтажная) ширина всегда будет на несколько десятков миллиметров меньше общей ширины, которую называют ещё шириной заготовки. Это вызвано тем, что профнастил всегда крепят внахлёст, то есть край верхнего листа укладывается на край нижнего, и длина одной гофры при этом перекрывается.

Предлагаем рассмотреть вышесказанное на примере наиболее популярных марок профнастила, представленных в следующей таблице.

Ширина популярных марок профнастила

Марка профнастила	Монтажная ширина	Ширина заготовки
С8	1150 мм	1250 мм
НС35	1000 мм	1250 мм
Н57	750-900 мм	1100-1250 мм
НС60	845 мм	1250 мм

Толщина листа профнастила

Толщина профнастила – очень важный параметр, от которого, как и от высоты гофры, зависит прочность материала. Общее правило заключается в том, что чем толще лист, тем прочнее профнастил. Однако, поскольку предприятия изготавливают профлист из определённых марок листовой стали, толщина материала тоже довольно жёстко детерминирована. Вот основные варианты толщины листов профнастила:

0.5 мм
0.55 мм
0.7 мм
0.8 мм
1 мм

Выбирая толщину листа профнастила для своей строительной задачи, следует отталкиваться от площади поверхности объекта под покрытие профнастилом, нагрузок на конструкцию и особенностей климата. Для упрощения этой задачи в следующей таблице представлены толщины самых популярных марок профнастила и основные сферы их использования.

Толщина и сфера использования листов популярных марок профнастила

Марка профнастила	Толщина листа профнастила	Сфера использования
С8	0. 4-0.6 мм	Декоративный стеновой профиль
С10	0.45-0.7 мм	Устройство ограждений, отделка стен
С21	0.4-0.8 мм	Устройство ограждений, перекрытие стен, настил кровли
НС35	0.4-0.8 мм	Покрытие ограждающих конструкций и стен

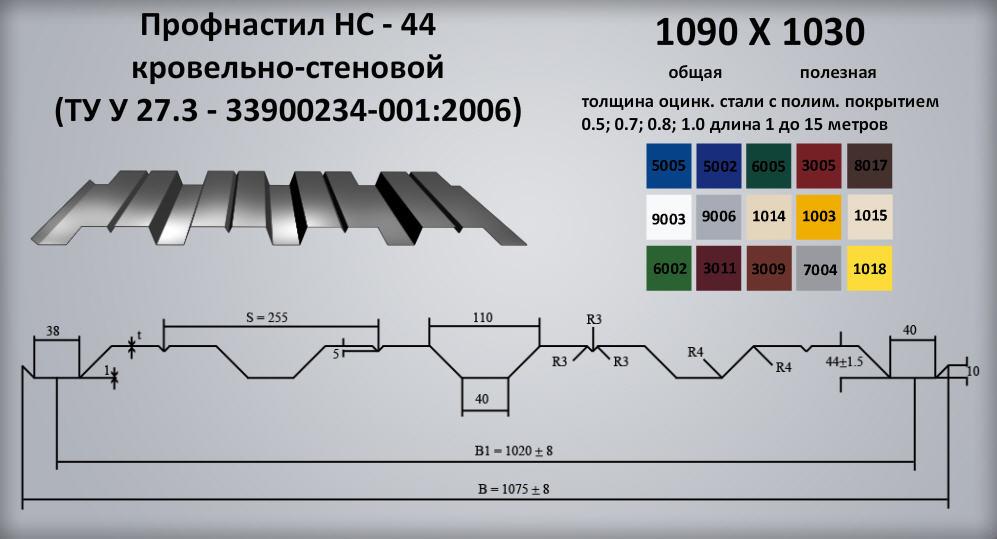

НС44	0.55-0.8 мм	Облицовка ограждений и стен
Н57	0.6-0.8 мм	Конструкции металлических зданий
Н60	0.65-0.9 мм	Покрытие кровли, устройство конструкций металлической опалубки

Вес профнастила

Как известно, небольшой вес м² профнастила – это одно из наиболее ценных преимуществ этого материала, ведь масса наиболее широко используемых марок профнастила в расчёте на 1 кв. м. не превышает 5 кг, в то время как такая же площадь натуральной черепицы будет весить порядка 42 кг.

Сколько весит профнастил, во многом определяется его толщиной: например, 1 м² профлиста толщиной 0.5 мм будет весить 3.8 кг, а масса 1 м² профлиста рекордной толщины 1 мм будет уже намного больше.

Кроме толщины листа профнастила, на его массу влияют ещё и такие факторы, как высота волны и качество оцинкованного сплава. Качество стали обусловлено всё возрастающими технологиями промышленного производства: по мере его развития, на рынке появляется всё более легкоплавкая сталь с всё более высокими характеристиками прочности. Так что совсем не обязательно руководствоваться правилом: чем тяжелее профнастил, тем он лучше.

Если вам необходимо рассчитать вес профнастила, вы можете воспользоваться специализированными компьютерными программами – например, такой, как в этом видео:

размеры листа и профиля, виды, технические характеристики

Современный профнастил – универсальный строительный материал, который пользуется достаточно большим спросом. Его используют и как основание для перекрытия и усиления строительных конструкций, как кровельное покрытие, облицовка стен и для многих других задач. Изогнутый в гофру металлический лист выглядит аккуратно, имеет простой и надежный профиль, окрашивается практически в любой цвет и до гениальности прост в монтаже.

И, если вы обратили внимание именно на этот материал, необходимо выбрать подходящий для нужной задачи вид. А для этого важно знать, какие нужны размеры листов профнастила, до какой меры прочные и с какой высотой профиля. И, в зависимости от этих важных трех параметров, профнастил делят на конкретные виды и типы, о которых мы вам сейчас и расскажем.

Самый большой ассортимент технических металлических листов сегодня представлен именно в виде профилированных и плоских листов.

Можно сказать, это один из самых лучших материалов для малоэтажного строительства, который замечательно подходит как для покрытия крыши, так и для строительства заборов, создания перекрытий и облицовки стен:

В качестве основания для современного профлиста используется тонколистный прокат с алюминиевым или цинковым покрытием, а процесс изготовления происходит по двум разным технологиям – ТУ 14-11-247-88 (ац) и ТУ 14-11-236-88.

Профилированные настилы (профнастилы, профлисты) представляют собой листовые гофрированные профили с повторяющимися по ширине листа гофрами различной формы. Они выпускаются путем холодной гибки тонкого холоднокатаного листа.

Такое покрытие неспроста называют многофункциональным строительным материалом. Все дело в наличии разных видов, которые отличаются по условиям применения, форме профиля и толщине металла. Варьируется толщина металла в профлисте от 0,35 до 0,9 мм, а ширина – от 600 мм до 1150. В заводских условиях высоту волн делают от 20 до 130 мм, о чем и говорит специальная маркировка на упаковке. Длина листа чаще такая, какую предпочитает конкретный производитель или специально заказывает покупатель.

Ценят такую кровлю за такие качества:

Легкость. Вес квадратного метра профнастила от 3,9 кг до 24,1 кг. Благодаря этому есть возможность значительно уменьшить объемы несущих конструкций, и нет необходимости в серьезной опоре.
Антикоррозийная защита и возможность декоративного покрытия. Самая лучшая продукция от ведущих производителей имеет срок службы 45 лет.
Возможность многократного использования, чего нельзя сказать о мягкой кровле.
Большой выбор крепежных элементов и их расцветок.
Поддатливость механической обработке. Профнастил режется и сверлится обычными строительными инструментами.

К слову, профнастил часто сравнивают с металлочерепицей как материал, схожий по процессу изготовления и эксплуатации. Та же основа, тот же холодный пресс, только вид другой. На самом деле между ними – огромная разница! Все дело в так называемых «мертвых зонах» металлочерепицы, из-за которой ее сложно разрезать. Например, если заранее не заказать нарезку покрытия в заводских условиях по определенному проекту, то не избежать большого перерасхода. Кроме того, отдельные куски металлочерепицы довольно сложно стыковать между собой, чтобы добиться ровного и герметичного шва, а вот с профнастилом все куда проще.

И, наконец, у такого кровельного покрытия прекрасная механическая прочность и изгибная жесткость вдоль гофр. И это не пустой звук: такие технологические качества позволяют строить безопасные и долговечные конструкции. Поэтому подведем итог и назовем три главных качества профнастила: долговечность, пожаробезопасность и экологичность.

А обыватели ценят этот материал для частного строительства за цену, экономичность, простоту и удобство монтажа. Давайте посмотрим глазами практика: листы легкие, удобные, режутся обычными ножницами по металлу, их легко хранить и перевозить. С установкой профнастила справится любой домашний мастер, достаточно только почитать полезные советы на нашем сайте. Кроме того, в процессе ремонта покрытия из профнастила несложно заменять его отдельные фрагменты и даже использовать старые – повторно для новой крыши.

Вот познавательный видео-ролик на эту тему:

Современный профнастил производят методом холодного проката из качественной оцинкованной стали. Цинк здесь необходим, ведь он хорошо защищает от воздействия внешней среды, но дополнительно его нужно защищать полимерными покрытиями. Современные покрытия обеспечивают не только привлекательный внешний вид, но и значительно улучшают его механические показатели, защищают от атмосферных воздействий и придают долговечности.

В основном это либо оцинковка, которая замечательно защищает от коррозии, либо алюмо-оцинковка, когда лист покрывается смеси цинка и алюминия. Это – более экономичный вариант покрытия, но и менее прочный. Дело в том, что дешевый алюминий уменьшает защитные свойства профнастила. Вот почему такие листы дополнительно покрываются еще один декоративным слоем, например, полиэстером.

А самый бюджетный профнастил, который часто встречается на отечественном рынке, выпускается вообще без цветного покрытия. Мало того, что у него непрезентабельный вид, но и качество материала низкое. Но для создания перекрытия для больших площадей эстетика не нужна, а вот невысокая стоимость – в приоритете. Немногим отличается от такого варианта оцинковка с добавлением кремния, но все-таки получше.

Изготавливают профнастил со специальным полимерным покрытием. Ведь без покрытия оцинкованный лист быстро изнашивается, и его постоянно нужно очищать от грязи и ржавчины. Поэтому для крыши – это не вариант, и лучше отдать предпочтение профилям с внешним слоем из пурала и ему подобных покрытий.

Сам цвет покрытия важен не только в качестве эстетического аспекта, но и для дизайнеров. Например промышленное здание нужно выдерживать в выбранном корпоративном стиле. И цветное полимерное покрытие также имеет виды:

Глянцевый полиэстер, который замечательно выглядит и хорошо защищает от коррозии. Его часто используют для профнастила наружной отделки стен и фасада. Полиэстера достаточно для того, чтобы он сопротивлялся возникновению коррозии и не обязательно, чтобы был стоек механическим повреждениям, которых там мало. Поэтому такие профлисты часто заказывают для промышленных зданий, которые обычно имеют больше одного этажа. Но если вы выбираете профнастил для отделки собственного дома, подумайте о том, что ветром будут разносить ветки и прочий мусор, а поэтому царапины здесь более вероятны и не стоит экономить.
Пурал – более дорогое покрытие. Его изготавливают на основе полиуретана и полиамида. Обеспечивает высокую надежность и замечательную стойкость к ультрафиолетовому излучению и низким температурам. Для кровельного профнастила лучше и не найти.
Пластизол – самое прочное из всех видов покрытия, толщиной 200 мкм. В его основе поливинилхлорид, и в заводских условиях на такой покрытие наносится рельефное тиснение с насечкой, для особо сложных климатических условий.

Реже встречается на профнастиле такое покрытие, как акрил, поливинилхлорид PVC и PVDF, у которых также есть свои преимущества:

Если мы говорим о кровле, решающее значение имеет толщина цинкового покрытия и метод его нанесения. Если такового будет недостаточно, любые царапины на крыше приведут к быстрой коррозии. Также важен вид проката, который влияет на долговечность будущей крыши:

Современный профнастил продается с разными размерами листа и формой профилирования. Подобрать профнастил конкретно для кровли несложно, возьмите на вооружение простой принцип: чем выше гофра, тем прочнее будет кровельное покрытие.

Но, если подходить к делу со всей ответственностью, сначала рассчитайте нагрузки будущей крыши и только потом смотрите, насколько соответствует выбранная толщина металла и высота профилирования таким параметрам.

Итак, сегодня профнастил выпускается с такой формой гофры:

Волнистая, которая имеет поперечное сечение в виде синусоиды. Волнистая форма самая ранняя, она появилась в конце XIX веке. Такая крыша из профнастила имеет особенно эстетичный внешний вид, который так ценится дизайнерами. Сами волны представляют собой синусоиды или более сложные по форме сопрягающиеся окружности.
Трапециевидная, которая обеспечивает профнастилу максимальную жесткость и несущую способность. Такая форма металлического прокатного листа появилась в 20-х годах уже XX века. Профиль в виде трапеции оказался на практике более прочным, с высокой несущей способностью и удобством монтажа. И до сегодня это – самая популярная форма профнастила, который выпускается с высотой гофры от 2 до 208 мм.
Кассетная, с сечением и формой гофры виде буквы «П», которая замечательно подходит для укрепления стеновых конструкций. Профлисты с такой формой появились сравнительно недавно и предназначены конкретно для применения в конструкциях стен.

Посмотрите, как визуально отличаются эти виды:

Также различна высота профиля профнастила: это 12, 14, 18, 20, 30, 35 и даже 65 мм. На самой упаковке профнастила указывается высота его профиля. Главное требование к этому параметру – чтобы листы были жесткими и достаточно высокими. И чем выше профиль, тем будет жестче сам профнастил, в чем и секрет. А вот низкий профиль, до 12 мм чаще используется уже для хозяйственных построек.

Вам будет интересно узнать, что у профнастила есть определенная связь между размерами листа, профиля и высотой гофры. Например, листы с высотой от 30-55 мм имеют толщину пределах 0,25 до 0,5 мм, а листы с высотой 12-20 мм от имеет толщину от 0,5 мм.

И, наконец, отличается также профнастил наличием канавок. Например, когда будете укладывать листы внахлест, и у них есть капиллярная канавка, она должна оказаться под листом – это дополнительный элемент, который поможет выводить влагу с крыши.

Современный профнастил востребован в строительстве и архитектуре, и особенно ценится в быстровозводимых технологиях. Его применяют не только для обустройства крыш, но и для отделки стен, фасадов и много чего другого, и такой профлист более тонкий, чем это необходимо конкретно для покрытия кровли.

Вот почему так важно разбираться в его видах:

Если детальнее рассмотреть сферу использования профнастила, его изготавливают для таких сфер:

Стеновой профнастил используется для обшивки стен и облицовки различных ограждений. Обычно высота профилирования у него не больше 20 мм.
Кровельный профнастил предназначен для покрытия крыши, от простых до сложных форм. Стандартная высота гофры – 20-45 миллиметров.
Несущий профнастил с высотой 45-160 мм выпускается специально для создания перекрытий складских и промышленных объектов.

Чтобы покупатели не путались, стеновой профнастил обозначают буквой «С», кровельный «СН» или отдельной аббревиатурой, несущий «Н», и еще есть отдельный вид профнастила с трапециевидной формой, которой обозначается буквой «Т».

Цифра, которая будет стоять рядом с основной буквой, означает высоту профиля, хотя некоторые производители дополнительно также могут указать толщину металла, вид покрытия и свою торговую марку:

Давайте рассмотрим каждый из видов по отдельности.

Стеновой профнастил: легкость и жесткость

Сегодня буквой «С» помечают все профили с волнообразной и трапециевидной формой высоты от 8 до 44 мм. Используют такие профили для стеновых ограждений, сэндвич-панелей, перегородок и заборов. Главная функция С-профиля – защитно-декоративная.

C8 – стеновой декоративный профнастил. Он имеет профиль высотой 8 мм, что считается самой подходящей рельефностью облицовки, и все благодаря малому периоду повторяемости. А жесткость листа достигается не формой профиля, а небольшим радиусом гибки листа и увеличенным наклоном боковых полок. Европейские аналоги – Т6 и Т8.

С10 уже включен в список профилированных листов, которые включены в ГОСТ 24045-94. Для изготовления этого вида используются не стандартные заготовки с шириной 1000 и 1100 мм, а необычные, с параметром 1250 мм. Благодаря этому листы получаются с толщиной от 0,35 до 0,8 мм. Именно С10 чаще используют для устройства заборов, имитирующие текстуру древесины и другие задумки современных дизайнеров. Также С10 – основной материал для сэндвич-панелей.

С13 – тонкая листовая оцинкованная сталь для крыши и стен. Этот профнастил активно используется в ограждении, облицовке, сборных панелях и конструкциях. Причем забор, благодаря повышенной жесткости, уже можно строить выше 2,5 м. Рабочая монтажная ширина таких листов – 1100 мм. И в этом случае уже разрешена цветная полимерная окраска с обоих сторон. Европейские аналоги – С15, Т14 и RAN-15.

С17 – более прочный профлист для забора и крыши, который дополнительно еще применяют для внутренней и наружной облицовки металлических зданий и ограждения участков от огня и молний. От предыдущих вариантов этот профлист также отличается еще наличием канавки для стока воды, которая случайно просачивается в стык соседних листов. Монтажная ширина С17 – 1090 мм. Европейские аналоги профлистов С17, 18 и 20 – Т18 и Т20, RAN-20, МП20.

Такое кровельное покрытие отлично смотрится на скатах простой формы, но имеет некоторые ограничения: минимальный угол наклона должен быть 14 градусов, за исключением некоторых видов профнастила, где допустимы и 8, и 9 градусов. А также есть специальный профнастил для практически плоских крыш с уклоном 3-4 градуса.

С18 – более-менее качественный профнастил с небольшими ребрами жесткости. Они устраняют главный недостаток, которым обычно страдает металлическая кровля – хлопанье плоского листа при каждом порыве ветра. Ради этого этот вид металлопрофиля наделили отличной стыкуемостью и плотной герметификацией узких гофр. Присутствует и канавка для стекания влаги. Монтажная ширина – 1150 мм. Аналог – финский профиль RAN-19R и «Орион».

Еще один вид С18 – С18 (волна). Как вы уже догадались, этот профиль отличается волнистой формой. Это дает ему большой радиус гибки и, в то же время, слишком малую жесткость. Из-за этого – максимальная монтажная площадь не превышает 1100 мм. Аналоги: В18-1000, А18-1000, МП 18 и RAN-18R.

С20 – немного более крепкий вариант, чем предыдущий. Аналоги: Т20 и RAN-20.

С21 – это стеновой профиль, который соответствует ГОСТу 24045-94. У него правильная, похожая на соты трапециевидная структура. Она придает изделию универсальности в использовании и качество в стыкуемости. Монтажная ширина – до 1000 мм.

НС35 – это один из самых популярных металлопрофилей для стен, ограждений и кровель хозяйственных построек. Ребра жесткости здесь имеют глубину 7 мм. Благодаря этому такой профлист подходит для обустройства несъемной опалубки и покрытия с обрешеткой до 1,5 м.

НС44 и для покрытий, и для стен, и для ограждений. Изготавливают его из листа шириной 1400 мм и по прочности, которая соответствует профлисту Н114 с шириной 750 мм. Укладывают такое покрытие на шаг обрешетки до 2,5 м.

Еще один вариант – НС44 ТУ, как имитирующий аналог НС44-1000, где для внешнего сходства также есть ребра жесткости на широких и узких полках. Но здесь заготовка меньше по ширине, благодаря чему периоды профиля уменьшены с пяти до четырех, уменьшен также угол наклона у боковых полок, а размеры – у широких и узких.

С44 изготавливается по ГОСТу 24045-94. Здесь нет дополнительных ребер жесткости, а рельефные линии выглядят аккуратно и просто. Монтажная ширина – 1000 мм, и такой профлист используют для стен, кровли и облицовки стен. Укладывать такие листы можно на обрешетку с шагом 2 м.

Несуще-стеновой профиль: пограничные значения

Отдельный вид профнастила – с пометкой «НС». В какой-то степени он слишком хорош для обычной отделки стен и слабоват для того, чтобы из них делать перекрытия. Но есть много сфер, где как раз такие и нужны: высокие сплошные заборы, стеновые ограждения и даже некоторые кровли.

Н750 – несущий профнастил. Благодаря тому, что он включен в ГОСТ 24045-94, его успешно применяют даже малоопытные проектировщики. Единственный недостаток этого вида – в отсутствии нужной для него рулонной заготовки 1100 мм.

Н900 – более прочный листовой металлопрофиль, который заводы сегодня производят по своим техническим условиям. Его разрешено укладывать на шаг обрешетки, который не превышает 3 метров.

Несущий профнастил: прочность и толщина

Для устройства конструкции междуэтажных перекрытий применяют профлисты с гофрой высотой от 57 мм. Если пролеты более 3 метров, то выбирают гофру от 57 до 75 мм, если больше – тогда от 75 мм и толщину профнастила 0,7-0,8 мм. Выпускается такой профнастил с дополнительными ребрами жесткости, для более высокой несущей способности.

Несущий профнастил применяется для междуэтажных перекрытий, армирующей несъемной опалубки, опорной конструкции и, конечно же, кровли. Кроме того, такие листы используют также как элемент несущей конструкции каркаса дома или здания:

Н60 – гнутый листовой профнастил для несущих конструкций под мягкую кровлю, несъемной опалубки и обустройства металлической кровли. В качестве основы берется оцинкованный лист шириной 1250 мм, у которого марка проката не ниже 220. Устанавливается также на опорах не шире 3 м. ГОСТ – 24045-94. Его аналог, изготовленный из конструкционной заготовки, сегодня используют как замену Н57-750, которую считают менее надежной.

Н75 – самый ходовой профнастил, который активно применяют в стальных конструкцию для любых климатических зон. Его можно укладывать даже на обрешетку, которая установлена с шагом до 4,5 м! А изготавливают Н75 из рулонного проката марки 220-350 по ГОСТу 52246-2004.

Н114 – металлопрофиль, который используется в качестве перекрытия. При ширине 600 мм Н114 обладает самой большой несущей способностью среди других стальных настилов. Производят его из стали толщиной 0,7-1,0 м и шириной 1250 мм. Подходит также для несъемной опалубки.

Его подвид Н114 750 при ширине заготовки 1400 мм значительно ограничивает возможности применения такого профнастила и увеличивает ширину перекрытия одним листом, куда больше, чем Н114-600. Еще у Н114 – самая высокая трапециевидная гофра, параметры которой определяет стандарт ГОСТ 24045-94. Благодаря этому такие листы уже укладывают при шаге опор до 6 м. Аналог Н114 – RAN-113.

Н153 – это несущий профлист европейского качества, иначе называемый «европрофилем». Для него допустимый шаг обрешетки – до 9 метров! Вот почему он применяется и для кровли, и для обустройства междуэтажных перекрытий, и тогда, когда нужна максимальная несущая способность, но без серьезного увеличения веса всей конструкции. Аналоги: Т150.1 и RAN-153, который выпускается только в белом цвете.

Н158 – самый высокий и прочный европрофиль, который выпускается в России. Его производят по европейским нормам. Аналог для Н158 750 – Т.160.1.

К слову, у несущего профнастила есть два подвида: несущий и самонесущий. Несущий нужен при строительстве бассейнов и в другом частном строительстве, а самонесущий используется на крупных промышленных объектах.

Давайте подведем итог: современный профнастил выпускают разной толщины, покрытия и ширины листа. И для каждой своей задачи подходит свой тип и вид. Важно только приобрести продукт действительно с теми параметрами, которые были заявлены, а так бывает не всегда.

«Кустарный» профнастил на практике может оказаться тоньше, чем нужно, и менее защищенным от коррозии. Стоит ли говорить, какими проблемами в будущем это обернется? Особенно, когда речь идет о перекрытии.

От того, в каких именно условиях производится профнастил, и какой контроль происходит за его качеством, зависит точность геометрии профиля, и надежность стыковки предыдущей сборки листов, и будущая прочность их сцепления. Обычно крупные производители ищут хороших поставщиков металла и выдают на свою продукцию нормальный сертификат, который вы, кстати, можете потребовать у продавца.

Подойдите к вопросу выбора профнастилаответственно, и он прослужит вам многие годы!

Профлист: размеры листа

Сложно найти такой же кровельный и отделочный материал, который бы использовался также часто, как профнастил. Его можно назвать лучшим решением в своем классе. Кровельный материал может быть использован для решения бытовых и промышленных задач. Профнастил нашел свое применение не только на кровле, но и в качестве материала для сооружения заборов и отделки стен. Чем он так выделяется и какие размеры у отельных листов настила? Эта информация содержится в статье.

Общие сведения

Популярность материал получил не только в силу своей цены, но и способа производства. Основой для профнастила служит рулонный металл. Для предотвращения коррозии он покрывается слоем цинка, который предотвращает взаимодействие с влагой. Волны на листах изготавливаются методом холодной прессовки, что позволяет сохранить свойства металла без изменений. Рулон внушительных размеров разматывается в процессе производства и раскраивается на требуемые части. Волны не просто так присутствуют в листах профнастила. Их задачей является обеспечение дополнительной жесткости. Одной оцинковки мало, поэтому для профнастила предусматривается еще один уровень защиты, который представляет собой различные полимеры. Большинство из них отлично противостоит воздействию ультрафиолета, и они нейтральны к влаге и большинству химических веществ. В зависимости от определенных параметров материал делится на:

кровельный;
несущий;
стеновой.

Первый вариант можно считать универсальным, т. к. он может быть использован как кровельный настил и как полотно для строительства забора или отделки стен. Несущей способности этого варианта профнастил достаточно, чтобы противостоять воздействию ветров и осадков в виде снега. Кровельный вариант занимает среднюю позицию между двумя другими. Несущий вариант обладает большей прочностью. Достичь этого удалось применением нескольких решений. Одним из них является увеличение высоты волны. Также была увеличена толщина металла. Некоторые виды несущего профнастила используются для строительства промышленных помещений. Стеновой вариант соответствует названию и используется для декорирования поверхностей и заборов. Волна у такого профнастила сравнительно меньше, также тоньше и металл.

Размеры

Широкое разнообразие размеров также послужило причиной, по которой профнастил завоевал своих пользователей. Благодаря особой технологии изготовления появилась возможность подбирать кровельный материал под конкретную конфигурацию стропильной системы. При выборе конкретного вида материала опираются на несколько показателей. Это ширина и длина изделия, также учитывается толщина металла, который служит основой для конкретного вида. Еще одним показателем, который важно учитывать является параметр волны – ее высота и ширина. Если говорить о стеновом варианте материала, то изделие с маркировкой С8 имеет максимальную ширину в 120 см. При этом высота волны остается минимальной, а ее ширина составляет 5,2 см.

Высота волны у стенового варианта материала с маркировкой С8 составляет 8 мм. Этого достаточно для правильной и практически бесшовной стыковки материала во время отделки. В таблице ниже видно, что профнастил С10 обладает полезной шириной в 110 см, при этом высота волны у него на 2 мм больше, чем у предыдущего материала. Для этих двух разновидностей толщина металла может колебаться от половины до 0,7 мм.

Важным параметром является длина материала. Если говорить просто, то здесь ограничение заключается только в количестве материала, которое есть в смотке. Ограничение налагает оборудование, которое используются производители. Наибольшую длину, которую готовы предоставить компании, выпускающие профнастил, составляет 14 м. Такие длинные листы используются довольно редко, большее распространение получил материал с длиной в 6 метров, это связано с ограничениями транспорта, которым осуществляется доставка.

Ширина изделия более ограничена, чем его длина. Вопрос опять же связан с используемым оборудованием. Кроме того, рулоны изначально имеют ширину в 125 см. Часть уходит на обрезку в процессе производства, поэтому полезная ширина получается меньшей. Для некоторых вариантов профнастила она составляет всего 84,5 см, например, для Н60. Для любого из видов материала у производителя используются одинаковые рулоны с металлом, это означает, что толщина металла будет одинаковой. Большая несущая способность и жесткость объясняются увеличением размера волны. Максимальная толщина металла, которая используется в производстве составляет 1,2 мм. Срок службы у такого материала в несколько раз больше, чем у обычного стенового.

Подсчет необходимого количества

Залогом успешного использования, а также правильного распределения средств, являются точные подсчеты количества материала, который будет израсходован в процессе строительства. Если речь идет о кровле, тогда необходимо вычислить площадь каждого из скатов. Следующим шагом подбирается требуемый тип профнастила. Благодаря указанным размерам можно узнать площадь одного листа. Но стоит понимать, что в расчет берется не вся площадь, а только полезная. Она берется без участков, которые уйдут для нахлеста. Производитель конкретной марки указывает, какой для нее должен быть соблюден нахлест, поэтому сориентироваться будет несложно. После этого необходимо сумму площадей скатов разделить на площадь одного листа. Результатом будет количество необходимых листов профнастила. О том, как правильно выбрать профнастил для забора рассказано в видео.

Резюме

Как видно, профнастил опережает по популярности обычный шифер, который раньше использовался повсеместно. Это объясняется качествами материала и его доступностью. Кроме того, смотрится металлический настил в несколько раз лучше, чем обычный волновой шифер. Монтаж профнастила осуществляется как с применением кровельных саморезов, так и обычными заклепками.

Вопросы и ответы

Какие виды профнастила производите?

«Профнастил Казань» производит 2 вида профнастила: С9 и С21. Также наш завод производит фальцевую кровлю, металлочерепицу «Монтеррей», «Супер Монтеррей», профиля для гипсокартона, фасады, различные доборные элементы
Листы профнастила имеют разную высоту профиля и они предназначены для разных целей. Чем выше профиль, тем больше возможная нагрузка на профилированный лист.
Профнастил С9 имеет высоту профиля – 9мм и является стеновым материалом, предназначен для внутренней и внешней обшивки стен, заборов, ворот, калиток и пр. Ширина листа 1175мм.
Профнастил С21 имеет высоту профиля – 21мм и является кровельным профлистом, применяется при монтаже кровли, для крыши и прочее. Ширина листа 1051 мм.

Из какого металла производится профнастил и другая продукция компании «Профнастил Казань» и какая у него толщина?

При производстве профнастила и любого другого профлиста используется оцинкованная сталь, отвечающая стандартам ГОСТ, от ведущих металлургических заводов России.Оцинкованная сталь поставляется с полимерным покрытием любых цветов RAL. Полимерное покрытие не только определяет цвет поверхности металла, но также является защитным слоем и исключает коррозию металла. Толщина листов влияет на прочность материала, звукопроводимость и на другие технические характеристики: чем толще металл, тем прочнее забор, кровля, фасад и прочее.
У нас прямые поставки стали толщиной 0,4 мм, 0,45 мм и 0,5 мм от крупнейших металлургических заводов России: ОАО «Северсталь», ОАО «ММК» и ОАО «НЛМК».

Чем отличаются металлочерепица «Монтеррей» и «СуперМонтеррей»?

Отличие металлочерепицы «Монтеррей» и «СуперМонтеррей» заключается в высоте профиля. Фактическая ширина продукции составляет 1190 мм, длина от 1 м до 7 м, шаг волны 350 мм, но высота профиля разная: у «Монтеррей» высота профиля 14 мм у «СуперМонтеррей» высота профиля 21 мм. Высота профиля напрямую влияет на прочность и возможнуюнагрузку на металл.

Для высоких зданий рекомендована металлочерепица «СуперМонтеррей».

Что такое «Стальной бархат»?

«Стальной бархат» — это новый кровельный материал с более «дорогим» внешним видом. Качественно отличается от обычной лакокрасочный продукции текстурированным покрытием. Многоуровневая защита с увеличением полиэфирного покрытия до 30 мкм, обеспечивает большую защиту от коррозии, долговечность. Красивый внешний вид «Стального Бархата» обеспечен благодаря особенной матовой текстуре, которая максимально имитирует поверхность керамической черепицы. В наличии на заводе 4 цвета Стального Бархат: Вена 8017, Шервуд 6005, Манчестер 7011, Сам Ремо 3005.

Как рассчитать нужное количество профнастила на забор и кровлю?

Для примера рассчитываем количество материала для забора периметром 30 метров. Для того, чтобы правильно рассчитать необходимое количество профнастила надо определиться с конструкцией забора. Как правило основа забора — это простая ограда со столбами, которые зацементированы в ямах. Материал для заборов — окрашенный профнастил С9, который рекомендуется для ограждений. Фактическая ширина листа составляет 1174 мм., а рабочая (полезная) 1140мм. При длине забора 30 метров нам нужно 27 листов. Расчёт: длину 30 метров делим на полезную ширину 1,140 метров и получаем значение в 26,32 листа. Эту цифру необходимо округлить в большую сторону, и мы получаем 27 листов. Профнастил для кровли рассчитывается аналогичным образом. Полезная (рабочая) ширина: С21 1000мм, у металлочерепицы 1100 мм, у фальцевой кровли 550 мм.

Какой металлосайдинг производите и в каких цветах?

Мы производим металлосайдинг «Софит 138», «Софит 180», «Софит 245», «Софит 180 с микроволной», «Софит 180 с перфорацией». На заводе представлено более 20 цветов RAL. Металлосайдинг может быть изготовлен из любого цвета RAL в наличии по вашим размерам.

Какие размеры у металлосайдинга «Софит» и как рассчитать количество?

«Софит 138» фактическая ширина 166 мм, рабочая ширина 138мм.
«Софит 180 простой, с перфорацией и микроволоной» фактическая ширина 208 мм, рабочая ширина 180мм.
«Софит 245» фактическая ширина 270 мм, рабочая ширина 245мм.
Нужное количество металлосайдинга определяется делением высоты стены на рабочую ширину металлосайдинга и округляется в большую сторону. На нашем сталепрокатном заводе возможно произвести длину металлосайдинга – до 8 м. Мы рекомендуем заказывать длину не более 6 м, для удобства транспортировки и установки.

Как рассчитать количество саморезов на кровлю и на забор?

Средний расход саморезов на 1 м2 профнастила составляет около 5-8 шт
При креплении кровельного профнастила на крыше, саморезы вкручиваются шагом около 50 см. В случае профнастила для забора, каждый лист профнастила крепится к каркасу саморезами в количестве 5-6 штук. Для забора повышенной прочности количество саморезов увеличивается: они вкручиваются в низ каждой волны профнастила. При облицовки стены крепеж происходит через волну внизу профнастила.

Каким саморезом крепить кровлю?

Выбирая саморезы и их длину необходимо учитывать толщину материалов (профлист и каркас забора/кровли/стены). Их длина должна быть больше толщины профлиста и каркаса на 3мм.
При укладки профнастила С21: нижние волны профлиста крепят на саморезы 4,8х35, а верхние волны на саморезы 4,8х50.
При укладки профнастила С9: используются саморезы 5,5х19 если каркас металлический, при деревянном каркасе выбирают 4,8х35.

Габаритные размеры штакетника и методы производства?

Штакетник изготавливается на листогибочном станке, длина 1250 мм, ширина 80 мм. При заказе оптом длина штакетника может быть изменена по требованию клиента.

Что такое фальцевая кровля?

Фальцевой кровлей называют один из типов металлической кровли, особенностью которой является то, что листы кровли при укладки соединяются благодаря «фальцу». Фальц – это соединение между листами. При соблюдении технологии соединения фальцевых листов, обеспечивается полная гидроизоляция швов, что обеспечивает максимальную надежность фальцевой кровли в сравнении с другими типами кровли.
При производстве фальцевой кровли на нашем заводе предусмотрено создание дополнительной прочности листа благодаря небольшим профилям (2 вида: пуклевка и трапеция), которые проходят по середине листа

Минимальная и максимальная длина продукции?

Длина профлистов может быть разной, так как они изготавливается из рулонной стали. Как правило, длину листов задает клиент исходя из возможности по установке и транспортировки. Стандартная длина листов для забора около 2 метров, для кровли 6 метров. Ниже приведены минимальные и максимальные значения длины листов по типам продукции:

Профнастил 0,10 — 12метров
Металлочерепица 1 — 7метров
Фальцевая кровля 0,5 — 9 метров
Профиля для гипсокартона 0,10 — 8 метров
Гладкие листы от 0,10 метров

Срок изготовленияпрофлиста?

Срок изготовления в зависимости от размера заявки и загруженности производства, как правило, в течение одного дня или максимум 3 дней.

В чем преимущество окрашенного RAL профнастила c полимерным покрытием от неокрашенного листа – простой «оцинковки»?

Срок «службы» оцинкованного листа, установленного заводами производителями около 10 лет. Окрашенный RAL лист, благодаря дополнительным защитным слоям, увеличивает срок службы по сравнению с оцинкованным профлистом на 20 лет. Оцинкованная сталь с полимерным покрытием практически не повреждается химическим и физическим изменениям из-за агрессивных климатических условий. Окрашенный RAL профлист дополнительно имеет с тыльной стороны слой грунтовки и защитную окраску, с лицевой стороны- слой грунтовки и лакокрасочное покрытие, а так же при необходимости защитную пленку

Как Вы красите профнастил?

Покраску металла мы не производим. Мы закупаем уже окрашенную сталь в рулонах у заводов производителей ПАО «Северсталь», и ОАО «ММК», ОАО «НЛМК». Окраска металла производится на металлургических заводах.

Какие профиля для гипсокартона производите?

Производим 2 вида профиля для гипсокартона стандартной длиной 3 метра и по любым размерам заказчика:

направляющий (ПН) 28х27
потолочный (ПП) 60х27

Какие доборные элементы изготавливаете и какая у них длина?

Изготавливаем доборные элементы любых размеров и видов (угол объемный внутренний и наружный, угол 50х50, торцевая планка, ендовая, конек простой и фигурный, соединительная рейка, J-профиль и прочее). Длина доборных элементов стандартная -2,5м. При больших объемах заказа, можем изменить длину изделий по желанию заказчика.

Какие цвета металла есть в наличии?

У нас на складе огромный выбор металла по цветам RAL. Список цветов:

1014- слон. кость
1015- св. слон. кость
1018- желтый цинк
2001- апельсин
3003- красный рубин
3005- винно-красный
3011- красно-коричневый
5002- синий ультрамарин
5005- сигнально синий
5021- голубая вода
6005- зеленый мох
6019- пастельно-зеленый
6026- опал
6029- зеленая мята
6002- зеленая трава
7024- серый графит
7004- шоколадно-коричневый
9003- сигнально белый
9006- белый алюминий
Стальной бархат 8017
Стальной бархат 3005
Стальной бархат 6005
Стальной бархат 7011
2 вида- Бутовый камень
Золотой дуб
Кедр

Какую гарантию даете на металлическую кровлю?

Завод производитель дает гарантию на сталь, по виду материала от 10 до 30 лет при соблюдении правил производства и эксплуатации.

Что такое штрипса?

Штрипса — это стальная полоса, которая применяется для изготовления различных типов стальных изделий(например, стальных профилей для гипсокартона, фальцевой кровли, сайдинга «Софит» и прочее). Размеры такой стальной полосы могут быть разными и зависят от основного ее предназначения. Штрипса получается путем продольного роспуска рулона. Наше производство оснащено оборудованием для продольно-поперечной резки металла толщиной до 2,5 мм.

6 — Foundry Service & Supplies, Inc.

Примечание: Это разновидность гофрированных цементных плит.

Гофроцементные плиты гофрированные негорючие. Профиль 3, Профиль 6 и Профиль B5 различаются по размеру гофры в листах; Профиль 3 с наименьшими гофрами, Профиль В5 посередине и Профиль-6 с наибольшими гофрами. Все 3 листа изготовлены из выбранной смеси портландцемента и воды, при этом они армированы смесью натуральных и синтетических волокон.Гофрированные цементно-волокнистые плиты обладают следующими преимуществами для кровли или сайдинга:

Высокоэффективная защита от атмосферных воздействий
Практически не требует обслуживания
Отсутствие ржавчины, гниения или коррозии
Устойчивость к химическому воздействию
Паропроницаемость снижает конденсацию
Превосходный шум и теплоизоляция
Быстрая и простая установка и ремонт
Широкий ассортимент продукции и цветовая гамма

Технические характеристики

Состав	Цемент без асбестового волокна
Доступная толщина (дюймы)	17/64
Доступная толщина (мм)	6.7
Длина листа (футы)	8 10 12
Длина листа (дюймы)	96 120 144
Длина листа (мм)	2440 3050 3660
Ширина листа (дюймы)	42,8
Ширина листа (мм)	1086
Минимальный шаг крыши (º)	5

Дополнительная информация

Профиль 6 и безопасность в кровельные работы
При правильной установке Профиль 6 был протестирован и классифицирован как не хрупкий и должен учитываться при работе в соответствии с требованиями безопасности кровли HSG 33.Кроме того, Profile 6 блестяще соответствует французским и датским стандартам.
Profile 6 — это лист из высокопрочного фиброцемента с полипропиленовыми армирующими полосами, вставленными в точно спроектированных местах, которые проходят по всей длине листа в каждом гофре. Это обеспечивает максимальную прочность арматуры без потери долговечности в эксплуатации.
Профиль 6 длин листов (мм)
1525, 1675, 1825, 1975, 2125, 2275, 2440, 2600, 2750, 2900, 3050.
Длина Farmscape (мм)
1525, 2440, 2900

Какой профиль?

Решение использовать листы профиля 3 или 6 будет в значительной степени зависеть от следующих четырех критериев:

1. Масштаб рассматриваемого здания.
2. Совместимость с любыми существующими материалами.
3. Расстояние от центра до центра горизонтальных крепежных планок или прогонов.
4. Следует ли классифицировать кровельный материал как хрупкий.

Поэтому необходимо сделать ссылку на размеры листов, детали крепления и данные о продукте, представленные в этом буклете, прежде чем решать, какой тип профилированного листового материала использовать.

Принадлежности

Принадлежности Профиль-3 и Профиль-6

610/762 Гофрированный профиль «Cousins Steel International (Pty) Ltd.

ОБЩАЯ ИНФОРМАЦИЯ

610/762 Гофрированный профиль. Оба являются листами синусоидального профиля и могут использоваться в качестве кровельного и облицовочного материала. Его происхождение восходит к викторианской эпохе, это, вероятно, наиболее широко известный профиль листового материала, используемый сегодня в мире.

На рынке представлены гофрированные листы двух размеров: гофрированный 8½ и гофрированный 10½.Цифры 8½ и 10½ относятся к количеству гофров по ширине профилированного листа.
Гофрированные листы двух типов имеют разную ширину покрытия. 610 имеет ширину крышки 610 мм, а 762 имеет ширину крышки 762 мм.
Тот факт, что гофрированный профнастил существует еще до начала века, доказывает, что этот простой в использовании и эффективный метод кровли и облицовки стен никуда не денется.
Гофра 610/762 может быть изогнута на заводе по кривой и прижата к широкому диапазону радиусов (см. Bullnosing ).

ВАРИАНТЫ МАТЕРИАЛА

Оцинкованная сталь	Толщина (мм)
Z250 (Примечание 1 и 2)	0,40 0,50
Z275 (Примечание 2)	0,50 0,60 0,80
Z600 с цветным покрытием (Примечание 3) Алюминий и нержавеющая сталь (Примечание 4)	0,60 0,80 0,50 0,60 0,80

Note 1 — 762 гофрированный, IBR 686 и Widedek 760 поставляются в спелтере Z200
Note 2 — Full Hard можно заказать в спелтере Z275 и Z250.Мы предлагаем материалы 0,6 мм и 0,8 мм в коммерческом качестве и 0,4 мм и 0,6 мм в Full Hard.
Note 3 — Доступен со стандартным цветным покрытием Mittal chromadek. Специальные цвета доступны по запросу. Пожалуйста, свяжитесь с нашим торговым персоналом для получения более подробной информации.
Примечание 4 — Мы профилируем некоторые марки алюминия и нержавеющей стали. Пожалуйста, свяжитесь с нашим торговым персоналом, если вам потребуется дополнительная информация.

ДЛИНА И ШАГ КРЫШИ

Гофрированный лист можно заказать любой длины до 18 метров при условии, что длина более 13,2 метра требует специальных транспортных средств.Профнастил не подходит для крыш с уклоном ниже 15º. Если скаты крыши длиннее 15 метров, не рекомендуется.

ДОПУСКИ

Допускается допуск по длине, ширине и краю волны ± 5,0 мм.

РАССТОЯНИЕ НА ШИРИНЕ

Расстояние между прогонами зависит как от направленной вниз нагрузки, так и от отрицательной всасывающей нагрузки, вызванной ветром. Посоветуйтесь с вашим инженером, чтобы рассчитать вашу нагрузку (кн / м²) для вашего конкретного применения. Общие рекомендации по расстоянию между прогонами показаны в таблице ниже.

ДАТЧИК	МАКСИМАЛЬНЫЙ PURLIN			МАКСИМАЛЬНАЯ ПОЛОСА
	Расстояние для кровельного покрытия			Расстояние для вертикального перекрытия
	Двойной пролет	, однопролетный	Консоль	Облицовка	Консоль
мм	метр	метр	метр	метр	метр
0,50 (полный жесткий)	1,2	0,9	0,30	1,3	0,85
0,60	1,2	0,9	0,30	1,5	0,85
0,80	1,5	1,2	0,45	1,8	1,00

Двойной пролет означает длину гофрированного листа, который непрерывно поддерживается на 3 или более прогонах.

	МАССА / МЕТР				ЛИНЕЙНЫЙ СЧЕТЧИК / ТОННА
Толщина	0,4	0,5	0,6	0,8	0,4	0,5	0,6	0,8
762	2 976	3 717	4,464	5 952	336	269	224	168
610	2,494	3,115	3,731	4 975	401	321	268	201

Ширина покрытия изменится, если используется двусторонний нахлест вместо одностороннего.Ширина покрытия 762 уменьшится до 686 мм, а ширина покрытия 610 уменьшится до 535 мм.

ТАБЛИЦА ПОКРЫТИЯ ДЛЯ ОДИНОЧНЫХ КРУГОВ

(762 Полная ширина 838 мм / Ширина покрытия 762 мм)
(610 Полная ширина 710 мм / Ширина покрытия 610 мм)

л.

10,5 / 762
(мм)

8,5 / 610
(мм)

листов

10,5 / 762
(мм)

8,5 / 610
(мм)

листов

10,5 / 762
(мм)

8.5/610
(мм)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

762
1524
2286
3048
3810
4572
5334
6096
6858
7620
8382
9144
9906
10668
11430
12192
1295164
1440 137164

610
1120
1830
2440
3050
3660
4270
4880
5490
6100
6710
7320
7930
8540
9150
9760
10370
10916
12200
10980
11590

21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

16002
16764
17526
18288
19050
19812
20574
21336
22098
22860
23622
24384
25146
25908
26670 304
27432

281980

12810
13420
14030
14640
15250
15860
16470
17080
17690
18300
18910
19520
20130
20740
21350
21960
2251680
2390

41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60

31242
32004
32766
33528
34290
35052
35814
36576
37338
38100
38862
39624
40386
41148
41910
42676

41910
43164
4495

25010
25620
26230
26840
27450
28060
28670
29280
29890
30500
31110
31720
32330
32940
33550
34160

35380

Металлический гофрированный и профилированный лист для кровли и стен

Мы можем предложить вам широкий ассортимент гофрированного металла и профилированного листа для кровли и стен различной длины и цвета.

Обзор имеющихся профилированных листов

Здесь вы можете найти наш список. Кроме того, мы можем предоставить листы с отделкой под дерево, которые часто используются в сельском хозяйстве.

Стена: 100-WA-01

Листы трапециевидные 100-WA-01

Алюминий, нержавеющая сталь, защита от капель, перфорация

Номинал толщина мм	Вес кг / м²
0,50	4,97
0,60	5,82
0,63	6,26
0,70	6,79
0,75	7,45
0,88	8,74
1,00	9,93
1,13	11,22
1,25	12,41

Детали

Стена: 100-WA-02

Профнастил стеновой 100-WA-02

Алюминий, нержавеющая сталь, защита от капель, перфорация

Номинальная толщина мм	Вес кг / м²
0,50	4,67
0,63	5,89
0,75	7,01
0,88	8,22
1,00	9,35

Детали

Стена: 100-WA-03

Листы трапециевидные Стенка 100-WA-03

Номинальная толщина. мм	Вес кг / м²
0,50	4,39
0,60	5,27
0,70	6,15
0,88	7,73

Детали

Стена: 100-WA-04

Профнастил стеновой 100-WA-04:

Свойства: Алюминий; нержавеющая сталь; Защита от ржавчины; перфорация

Номинальная толщина. мм	Вес кг / м²
0,50	4,91
0,63	6,18
0,75	7,36
0,88	8,64
1,00	9,81
1,13	11,09
1,25	12,27

Детали

Стена: 100-WA-05

Лист трапециевидный 100-WA-05

Свойства: Алюминий; нержавеющая сталь; Антикоррозийная; перфорация | ДОПОЛНИТЕЛЬНО: с армированием

Номинальная толщина. мм	Вес кг / м²
0,50	4,46
0,63	5,62
0,75	6,69
0,88	7,85
1,00	8,92

Детали

Стена: 100-WA-06

Стенка из профнастила 100-WA-06

ДОПОЛНИТЕЛЬНО: с армированием

Номинальная толщина мм	Вес кг / м²
0,50	4,63
0,60	5,55
0,70	6,48
0,88	8,14

Детали

Стена: 100-WA-07

Лист трапециевидный 100-WA-07

Свойства: Алюминий, нержавеющая сталь, защита от ржавчины, перфорация | ДОПОЛНИТЕЛЬНО: с армированием

Номинальная толщина. мм	Вес кг / м²
0,50	4,74
0,63	5,97
0,75	7,11
0,88	8,34
1,00	9,48
1,25	10,71

Детали

Стена: 100-WA-08

Стенка из профнастила 100-WA-08

ДОПОЛНИТЕЛЬНО: с армированием

Номинальная толщина. мм	Вес кг / м²
0,50	5,23
0,60	6,28
0,70	7,33
0,88	9,21

Детали

Стена: 100-WA-09

Профлист Стенка 100-WA-09

Свойства: Алюминий, Нержавеющая сталь, Защита от ржавчины, Перфорация | ДОПОЛНИТЕЛЬНО: с армированием

Номинальная толщина. мм	Вес кг / м²
0,50	5,36
0,63	6,76
0,75	8,04
0,88	9,44
1,00	10,72

Детали

Стена: 100-WA-10

Лист трапециевидный 100-WA-10

Свойства: алюминий, нержавеющая сталь, защита от ржавчины, перфорация

Номинальная толщина. мм	Вес кг / м²
0,50	5,45
0,63	6,90
0,75	8,30
0,88	9,70
1,00	11,00

Детали

Стена: 100-WA-11

Стенка из профнастила 100-WA-11

Номинальная толщина. мм	Вес кг / м²
0,70	7,45

Детали

Стена: 100-WA-12

Профлист Стенка 100-WA-12

Свойства: Алюминий, нержавеющая сталь, Защита от ржавчины, Перфорация | ДОПОЛНИТЕЛЬНО: с армированием

Номинальная толщина. мм	Вес кг / м²
0,50	4,91
0,63	6,18
0,75	7,36
0,88	8,64
1,00	9,81
1,25	12,27

Детали

Стена: 100-WA-13

Стенка из профнастила 100-WA-13:

Номинальная толщина. мм	Вес кг / м²
0,50	3,93
0,60	4,71

Детали

Стена: 100-WA-14

Стенка из профнастила 100-WA-14:

Номинальная толщина. мм	Вес кг / м²
0,50	4,35
0,60	5,22
0,70	6,09

Детали

Крыша: 100-DA-01

Профнастил кровельный 100-DA-01

Свойства: алюминий, нержавеющая сталь, защита от ржавчины, перфорация

Номинальная толщина. мм	Вес кг / м²
0,50	4,97
0,60	5,82
0,63	6,26
0,70	6,79
0,75	7,45
0,88	8,74
1,00	9,93
1,13	11,22
1,25	12,41

Детали

Крыша: 100-DA-02

Профнастил кровельный 100-DA-02

Свойства: алюминий, нержавеющая сталь, антикоррозийная защита, перфорация

Номинальная толщина. мм	Вес кг / м²
0,50	4,67
0,63	5,89
0,75	7,01
0,88	8,22
1,00	9,35
1,13	10,56
1,25	11,68

Детали

Крыша: 100-DA-03

Крыша листовая трапециевидная 100-DA-03:

Номинальная толщина. мм	Вес кг / м²
0,50	4,39
0,60	5,27
0,70	6,15
0,88	7,73

Детали

Крыша: 100-DA-04

Профнастил кровельный 100-DA-04

Свойства: алюминий, нержавеющая сталь, антикоррозийная защита, перфорация

Номинальная толщина. мм	Вес кг / м²
0,50	4,91
0,63	6,18
0,75	7,36
0,88	8,64
1,00	9,81
1,13	11,09
1,25	12,27

Детали

Крыша: 100-DA-05

Крыша листовая трапециевидная 100-DA-05:

Свойства: Алюминий, Нержавеющая сталь, Антикоррозийное покрытие, Перфорация | ДОПОЛНИТЕЛЬНО: с армированием

Номинальная толщина. мм	Вес кг / м²
0,50	4,46
0,63	5,62
0,75	6,69
0,88	7,85
1,00	8,92
1,13	10,08
1,25	11,15

Детали

Крыша: 100-DA-06

Крыша листовая трапециевидная 100-DA-06:

Антикоррозийный

Номинальная толщина. мм	Вес кг / м²
0,50	4,79
0,60	5,75
0,70	6,70
0,88	8,43

Детали

Крыша: 100-DA-07

Крыша листовая трапециевидная 100-DA-07:

ДОПОЛНИТЕЛЬНО: с армированием

Номинальная толщина. мм	Вес кг / м²
0,50	4,63
0,60	5,55
0,70	6,48
0,88	8,14

Детали

Крыша: 100-DA-08

Крыша листовая трапециевидная 100-DA-08:

Свойства: Алюминий, нержавеющая сталь, защита от капель, перфорация | ДОПОЛНИТЕЛЬНО: с армированием

Номинальная толщина. мм	Вес кг / м²
0,50	4,74
0,63	5,97
0,75	7,11
0,88	8,34
1,00	9,48
1,25	10,71

Детали

Крыша: 100-DA-09

Крыша листовая трапециевидная 100-DA-09:

Nenndicke мм	Gewicht кг / м²
0,50	5,23
0,60	6,28
0,70	7,33
0,88	9,21

Детали

Крыша 100-DA-10

Лист трапециевидный 100-DA-10:

Свойства: Алюминий, нержавеющая сталь, Защита от ржавчины, Перфорация | ДОПОЛНИТЕЛЬНО: с армированием

Номинальная толщина. мм	Вес кг / м²
0,50	5,36
0,63	6,76
0,75	8,04
0,88	9,44
1,00	10,72
1,25	13,41

Детали

Крыша: 100-DA-11

Крыша листовая трапециевидная 100-DA-11:

Антикоррозийный

Номинальный лист кровли мм	Вес кг / м²
0,50	4,79
0,60	5,75
0,70	6,70
0,88	8,43

Детали

Крыша: 100-DA-12

Крыша листовая трапециевидная 100-DA-12:

Свойства: алюминий, нержавеющая сталь, антикоррозийное покрытие, перфорация

Номинальная толщина. мм	Вес кг / м²
0,50	4,91
0,63	6,18
0,75	7,36
0,88	8,64
1,00	9,81
1,25	12,27

Детали

Крыша: 100-DA-13

Кровля из профнастила 100-DA-13:

Номинальная толщина. мм	Вес кг / м²
0,60	6,38
0,63	6,70
0,70	7,45
0,75	7,98

Детали

Крыша: 100-DA-14

Крыша листовая трапециевидная 100-DA-14:

Свойства: Алюминий, нержавеющая сталь, Защита от ржавчины, Перфорация | ДОПОЛНИТЕЛЬНО: с армированием

Номинальная толщина. мм	Вес кг / м²
0,50	4,91
0,63	6,18
0,75	7,36
0,88	8,64
1,00	9,81
1,25	12,27

Детали

Крыша: 100-DA-15

Кровля листовая трапециевидная 100-DA-15:

Свойства: алюминий, нержавеющая сталь, антикоррозийная защита, перфорация

Номинальная толщина. мм	Вес кг / м²
0,50	5,19
0,63	6,54
0,75	7,79
0,88	9,14
1,00	10,38
1,25	12,98

Детали

Производство на заказ

По запросу мы можем предложить вам полный ассортимент листов, произведенных в соответствии с вашими требованиями, любой длины и цветов по шкале RAL.Мы также можем предоставить вам специальные предложения и возвращенные заказы.

Кровельные листы — Оптовый дистрибьютор цементных листов из Пуне

Подробная информация о продукте:

Минимальное количество заказа	100 квадратных футов
Материал	PPGI
Использование / применение	Звукопоглотители
Цвет	Желтый
Использование	Шумодиффузоры, звукопоглотители, шумозащитные экраны
Страна происхождения	Сделано в Индии

Это доступно в нашей компании i.e.M / s.INDU INSULATIONS, которая является авторизованным торговым партнером Texsa Systems, ИСПАНИЯ в Индии. Основная компания Texsa Systems находится в Барселоне, Испания, и имеет производственные мощности по производству гидроизоляции, теплоизоляции и звукоизоляции в Испании и Италии.

Область применения

· Звукоизоляция от воздушного шума в вертикальных стенах с малой поверхностной массой (легкие перегородки или доски из различных материалов)

· Звукоизоляция от воздушного шума в потолках

· Снижение уровня ударного шума в целом тип перекрытия, зажатый между плитами перекрытия и плавающим настилом

· Погашение ударного шума, создаваемого атмосферными агентами на металлических настилах.

· В сочетании со звукопоглощающими материалами предлагает изделия с высокими акустическими характеристиками.

· Применяется в промышленных покрытиях от звукоизоляции кабин до звукоизоляции машинных залов, водосточных труб, звукоизоляции металлических листов, корпусов и т. Д. И т. Д.

Tecsound соответствует международным стандартам. Для справки мы рады сообщить вам его технические характеристики.

Свойства

Высокая звукоизоляция в сочетании с пористыми нежесткими элементами
Гибкость
Отличная способность к удлинению
Простота обращения и адаптация к неровным поверхностям
Холодостойкость и термостойкость
Самозатухающие
Отличное старение сопротивление
Гнилоустойчивый

Q.Какая плотность у Tecsound?

A. Это 1900 кг / м3

Tecsound 50 = около 26 дБ

Tecsound 70 = около 29 дБ

Tecsound 100 = около 32 дБ

Дополнительная информация:

Производственная мощность: ПО ТРЕБОВАНИЮ
Срок поставки: 2 НЕДЕЛИ
Подробная информация об упаковке: В СООТВЕТСТВИИ С ТРЕБОВАНИЕМ

Гофрированный кровельный лист — Staalbeer

ГФК 762 КРОВЕЛЬНЫЙ ЛИСТ

Гофрированный профиль — это традиционный профиль S-Rib для кровли и облицовки.Гофры могут быть изогнутыми, изогнутыми и выпуклыми в соответствии с требованиями заказчика.

Общая ширина гофрированного листа 8,5 составляет 700 мм, а гофрированного листа 10,5 — 840 мм.

Возможности конструкции

Характеристики диапазона нагрузки должны использоваться только в качестве ориентира, поскольку расстояние между прогонами также зависит от других факторов, например, ветровые условия в определенной местности, тип конструкции или несущие элементы, например, солнечные гейзеры. Инженер должен определить расстояние между прогонами конструкции после рассмотрения всего проекта.Приблизительный охват гофрированного картона следующий:

ISQ550 минимум

Гофрированный (0,762 мм) Приблизительный шаг прогона — (м)

Толщина и покрытие

0,50 мм Оцинкованное

0,50 мм Оцинкованный

0,50 мм Chromadek

0,58 мм Оцинкованный

0,58 мм Chromadek

Марка стали

Full Hard

IQ550

ISQ550

IQ550

ISQ550

IQ550

Радиус буглера

450 мм

300 мм

Вес покрытия

Z150

Z275

Z200

Z275

Z200

Допуск по толщине

+ -0.02 мм

+ -0,02 мм

Вес на метр

3,72 кг / м

4,18 кг / м

Вес на квадратный метр

4,882 кг / м2

5,486 кг / м2

Крыша — однопролетная

0.60

Крыша — двухпролетная

1.1

1.10

Консольная — крыша

0.20

0,20

Стена — облицовка

1,0

1,1

Консоль — стенка

0.20

0,20

Примерный срок службы (лет)

Сельская местность

> 10

> 20

Промышленная зона

5-10

10-20

Доступная длина

Гофрированный доступен длиной до 14 метров с допуском по длине -0 +5 мм.Листы длиной до 15,8 м доступны по запросу.

При проектировании выпуклых носов и поворотов применяется максимально допустимая транспортная высота 4,3 метра.

Уклон крыши

При использовании гофрированной крыши рекомендуемый минимальный уклон для скатов крыши более 15,8 м составляет 12,5 °, а для уклонов менее 15,8 м — 10 °.

Минимальный концевой нахлест для крыш с уклоном> 16º составляет не менее 150 мм и 250 мм для других крыш. Нахлест торцевых сторон обшивки должен быть не менее 100 мм.

Рекомендуется, чтобы концевые нахлесты на крышах 16º>

Порядок крепления

Требуемое количество гофрированных листов можно рассчитать следующим образом:

Длина здания плюс двускатные свесы — (минус) 76 мм

Количество листов = 0,762 м (ширина покрытия листа)

Результат расчета затем округляется до следующего листа

Листы крыши и боковая обшивка должны быть закреплены с помощью бокового нахлеста с половиной гофры и закреплены через гребни попеременных канавки к прогонам с использованием винтов Tek 38 мм в стальные прогоны и шурупов Tek 65 мм в случае деревянных крыш, все крепежи должны иметь приклеенную шайбу 19 мм.

При двойном перекрытии гофрированного листа ширина покрытия 8,5 гофрированного листа изменяется на 535 мм и 10,5 гофрированного листа изменяется на 686 мм.

Для быстрого расчета можно использовать 3 крепежа на лист на прогон.

3-дюймовые гофрированные стальные листы (14/3) 990,6 мм Крышка

Стоимость

Описание продукта	Единица измерения	Цена за единицу
0.Оцинкованная поверхность толщиной 5 мм	LM	9,00 £ + НДС (10,80 £, включая НДС)
Покрытие полиэфирной краской толщиной 0,5 мм	LM	£ 10.58 + НДС (12,70 £, включая НДС)
Покрытие из ПВХ толщиной 0,5 мм с пластизольным покрытием	LM	12,45 фунтов стерлингов + НДС (14,94 фунтов стерлингов с НДС)
Покрытие из ПВХ толщиной 0,5 мм (антрацит или черный)	LM	£ 15.09 + НДС (18,11 £, включая НДС)
Гальваническое покрытие толщиной 0,7 мм	LM	10,90 £ + НДС (13,08 £ с НДС)
Полиэфирная краска толщиной 0,7 мм	LM	£ 12.54 + НДС (15,05 £, включая НДС)
Покрытие из ПВХ толщиной 0,7 мм с пластизольным покрытием	LM	14,05 £ + НДС (16,86 £ с НДС)
Покрытие из ПВХ-пластизоля 0,7 мм (расширенная цветовая гамма)	LM	16 фунтов стерлингов.30 + НДС (19,56 £, включая НДС)
Покрытие из ПВХ толщиной 0,7 мм (акцентная цветовая гамма)	LM	18,50 £ + НДС (22,20 £ с НДС)

(В стоимость не включена доставка)

Данные о продукте

Гофрированные стальные листы (также известные как синусоидальные, рифленые или изогнутые олово) существуют уже много лет и по-прежнему очень популярны.Для придания более традиционного вида 3-дюймовые гофрированные стальные листы обычно указываются в качестве единственной кровельной облицовки, которая используется в заповедных зонах. Наши гофрированные стальные листы, окрашенные полиэфирной краской, можно разрезать на необходимую длину от 0,5 м до 12 м, что делает их пригодными для любое бытовое, промышленное или сельскохозяйственное применение.

Гофрированный профиль Accord 14/3 3 дюйма имеет высоту 19 мм и максимальную ширину покрытия 990,6 мм после укладки. Этот профиль доступен только из гальванизированной и гальванизированной стали с эко-серой грунтовкой, полиэфирной краской или покрытием из ПВХ-пластизоля.

Профиль: Accord 14/3

Подходит для уклона крыши не менее 5 °

Рекомендуемые центры прогонов * колея 0,5 мм: 0,600 м (приблизительно 2 фута)

Рекомендуемое расстояние между центрами прогонов * колея 0,7 мм: 1.200 м (прибл. 4 фута)

Ширина крышки: 990,6 мм

Высота профиля: 19 мм

Шаг: 76,2 мм

Доступные размеры: 0,5 мм и 0,7 мм

Доступна опция противоконденсатного покрытия Dripstop (минимальный уклон крыши 10 °)

Отрезать по размеру

Может быть изогнутым (0.Только 7 мм)

Примерное время выполнения: от 10 до 15 рабочих дней

* Рекомендации носят ознакомительный характер и могут отличаться в зависимости от сценария строительства. Всегда консультируйтесь с инженером-строителем для получения точной информации о поддержке конструкций.

Таблицы нагрузок

Примечания
Приведенные выше таблицы были составлены для кровельных покрытий. Однако этот продукт можно смело использовать для облицовки стен.
Допустимые приложенные нагрузки с коэффициентом 1.6. Ветровая всасывающая нагрузка с коэффициентом 1.4.
Предел отклонения, применяемый к приложенным нагрузкам — L / 200
Предел отклонения, применяемый к нагрузкам всасывания — L / 150
Accord Steel Cladding оставляет за собой право изменять информацию без уведомления

Самокрашенный


Оцинкованный (Z275) Самокрашенный

Оцинкованная сталь с покрытием цвета

Стандартная цветовая гамма (доступна в 0.5 мм и 0,7 мм)

Расширенная цветовая гамма (доступна только для толщины 0,7 мм )*

* Черный и Антрацит в настоящее время также доступны в 0,5 мм

Акцентная цветовая гамма (доступна только для толщины 0,7 мм)


Красный мак (Огненно-красный) BS: 04E53 RAL: 2002 Краска: Пластизол:	Синий солент (Василек) BS: 18E53 RAL: 2604020 Краска: Пластизол:

Нестандартные цвета

Следующие цвета не всегда есть в наличии. Свяжитесь с нами, чтобы узнать минимальный объем заказа и время выполнения заказа.

Если вам нужен цвет, которого нет в материале с предварительно нанесенным покрытием, у нас есть возможность нанести на листы порошковое покрытие по номерам RAL. Цены и сроки выполнения зависят от требуемого цвета, количества и длины листов. Пожалуйста, позвоните или напишите в наш отдел продаж по телефону 01384 273811, чтобы обсудить ваши требования более подробно.

Примечания:

¹ Желтый ацтекский доступен в заказах свыше 100 м — могут применяться увеличенные сроки поставки
7-значные ссылки RAL соответствуют ссылкам на дизайн RAL

Заявление об ограничении ответственности:
Все представленные цвета и отделка являются веб-изображениями.Хотя мы прилагаем все усилия, чтобы показать наши продукты в их исходных цветах, из-за фотографий и использования отдельных мониторов фактические цвета могут отличаться. Цветовые обозначения BS и RAL представляют собой ближайшие цвета и не полностью соответствуют цветному покрытию. Металлическая отделка — это не цвет, это естественный цвет материала, который может варьироваться, представленные изображения являются репрезентативными, поскольку цветные покрытия и металлические покрытия могут отличаться от партии к партии.

Объяснение противоконденсатной подкладки

Этот простой метод прикатывания ворсового материала к нижней стороне нашего коробчатого профиля и гофрированных листов снижает риск конденсации * и значительно снижает затраты, связанные с полностью изолированными панелями.

* Для предотвращения конденсации требуется хорошая циркуляция воздуха вокруг листа, чтобы вода, удерживаемая лайнером, испарялась. Если вы используете наполнители из пенопласта, вы должны вырезать их, чтобы обеспечить циркуляцию воздуха. В качестве альтернативы мы можем указать изготовление индивидуального пенопласта с сетчатыми вставками для вентиляции. Минимальный рекомендуемый уклон крыши составляет 10 °, чтобы футеровка была полностью эффективной.

Изготовление листов с противоконденсатной подкладкой может повлиять на детали профиля внахлестку. Например, гофрированный профиль 14/3 может закончиться на загибах с обеих сторон листа.

Нажмите на видео ниже, чтобы просмотреть замедленное видео:

Добавление противоконденсатного покрытия к нашим кровельным листам — это экономичный метод решения проблем конденсации во многих зданиях. Если вы считаете, что существует вероятность образования конденсата, мы настоятельно рекомендуем антиконденсатную подкладку Dripstop как чрезвычайно эффективное решение.

Контроль конденсации

Когда температура и влажность в здании достигают точки росы, влага конденсируется на нижней стороне неизолированного металлического листа крыши.Если конденсата много, то образуются капли воды, которые начинают падать. Традиционный метод предотвращения образования конденсата — утеплить крышу таким образом, чтобы температура металлического листа никогда не достигала точки росы.

Противоконденсатный вкладыш

Drip Stop предварительно наматывается на лист и обеспечивает гораздо более экономичное решение, чем полная изоляция крыши.

Преимущества листов с противоконденсатным покрытием

Сэкономьте до 25% на традиционных решениях
Прочность (противоконденсатная войлочная подкладка Drip Stop не подвержена разрыву, разрыву или порче, как стандартная изоляция и пароизоляция)
Легко чистится (с помощью шланга или мойки высокого давления)

Раствор Drip Stop

Кровельные листы, облицованные антиконденсатным материалом Drip Stop, служат средой для улавливания этой влаги в специально разработанных карманах, образованных в мембране.Drip Stop удерживает влагу до тех пор, пока условия не вернутся ниже точки росы. Затем влага возвращается в воздух в виде нормальной влажности.

Drip Stop — это самоклеящаяся войлочная подкладка, которая наносится на наши листы во время процесса профилирования. Это означает, что листы будут доставлены с вами с уже установленным Drip Stop и готовы к немедленной установке. Затем ваши листы устанавливаются как обычно.

Данные отделки

Оцинкованный

Оцинкованная листовая сталь — это высококачественная сталь с цинковым покрытием горячего цинкования без дополнительной отделки.

Имейте в виду, что оцинкованные листы обычно нельзя красить, пока они не выветрились. Обычно это занимает около 6 месяцев. Если требуется более прочная цветная отделка, рассмотрите возможность использования краски или листов с покрытием из ПВХ-пластизоля

Типичные свойства

Свойство	Единица измерения	Значение	Стандарт испытаний
Стандартное цинковое покрытие	(г / м ²)	275 (Z275)
Минимальный предел текучести	(Н / мм ²)	220 (С220ГД)	EN 10147: 2000
Качество гибки и профилирования		DX51D	EN 10142: 2000
Расчетное время до первого обслуживания *: Сухая и незагрязненная Пригородная и сельская Промышленная и городская Прибрежная	(годы) (годы) (годы) (годы)	20-50 5-10 2-5 1-5

Примечания:
* Рекомендации по периоду до первого обслуживания основаны на предпосылке, что прочность и целостность листов снизятся по истечении указанного периода, если обслуживание не будет выполнено.Расчетные периоды основаны на теоретической потере веса в результате естественного атмосферного воздействия в условиях испытаний. Все цифры являются приблизительными и не представляют собой гарантийный срок.

Имейте в виду, что оцинкованные изделия имеют более короткий ожидаемый срок службы, чем изделия с покрытием. Мы рекомендуем не использовать оцинкованные изделия в пределах 3 миль от побережья, так как срок их службы может быть значительно сокращен.

Полиэстер и краска металлик

Листы с лакокрасочным покрытием представляют собой оцинкованные стальные листы очень высокого качества с грунтовочной краской, покрытые финишным слоем полиэфирной или металлической краски.

Пять цветов краски *

Оцинкованная основа согласно BS EN 10346: 2009 и грунтованная грунтовка, обеспечивающая отличную коррозионную стойкость.

Имейте в виду, что листы, покрытые полиэфирной краской, и окантовки чувствительны к легким царапинам во время транспортировки, разгрузки и установки. Если вы покупаете листы с покрытием из полиэфирной краски или окантовки, мы настоятельно рекомендуем заказать банку с краской для подкраски. Если требуется более прочная отделка, рассмотрите возможность использования листов с покрытием из ПВХ пластизоля.

* Серебристый металлик доступен только толщиной 0,7 мм.

Типичные свойства

Полиэфирная краска

Свойство отделки	Единица измерения	Значение	Стандарт испытаний
Номинальная толщина органического покрытия	(мкм)	25	EN13523-1
Зеркальный блеск (60 °)	(%)	10-35	EN13523-2
Устойчивость к царапинам	(г)	3000	EN13523-12
Устойчивость к истиранию (Табер, 250 об., 1 кг)	(мг)	<30	EN13523-16
Гибкость (минимальный радиус изгиба)	(Т)	1.5	EN13523-5
Адгезия	(%)	100 Пройдено	EN13523-6
Коррозионная стойкость: Солевой спрей Влажность	(ч) (ч)	500 1000	EN13523-8 EN13523-25
Устойчивость к ультрафиолетовому излучению		Отлично	EN10169
Классификация пожаров		A2	EN13501-1

Серебристый металлик

Свойство отделки	Единица измерения	Значение	Стандарт испытаний
Номинальная толщина органического покрытия	(мкм)	50	EN13523-1
Зеркальный блеск (60 °)	(%)	30-40	EN13523-2
Устойчивость к царапинам	(г)	3500	EN13523-12
Устойчивость к истиранию (Табер, 250 об., 1 кг)	(мг)	<20	EN13523-16
Гибкость (минимальный радиус изгиба)	(Т)	0.5 при 16 ° C	EN13523-7
Адгезия	(%)	100 Пройдено	EN13523-6
Коррозионная стойкость: Солевой спрей Влажность	(ч) (ч)	1000 1000	EN13523-8 EN13523-25
Категория устойчивости к ультрафиолетовому излучению		Ruv4	EN10169
Классификация пожаров		Класс AA	BS476 Часть 3

Общие примечания:
Цифры, приведенные в этой таблице, являются типичными для верхнего покрытия и сплошных цветов и не являются спецификацией.

Пластизоль ПВХ

Покрытие ПВХ пластизолем представляет собой оцинкованный стальной лист очень высокого качества с грунтовочной краской и последним слоем покрытия из ПВХ пластизоля, в результате чего получается очень прочный конечный продукт, который не выцветает и не царапается.

Толщина покрытия 200 мкм прочное, стойкое к истиранию верхнее покрытие

Тисненая отделка под кожу

Широкая цветовая гамма

Гарантия производителя на покрытие до 25 лет до первого обслуживания *

* 20 лет для прибрежных районов (некоторые цвета от 10 до 15 лет, см. Таблицу цветов для более подробной информации). Гарантия на покрытие должна быть подана при оформлении заказа.

Типичные свойства

Свойство отделки	Единица измерения	Значение	Стандарт испытаний
Номинальная толщина органического покрытия	(мкм)	200	EN13523-1
Глянец (60 °)	(%)	15-35	EN13523-2
Устойчивость к царапинам	(г)	3500	EN13523-12
Устойчивость к истиранию (Табер, 250 об., 1 кг)	(мг)	<12	EN13523-16
Гибкость (обратный удар)	(Дж)	≥18	EN13523-5
Адгезия (штриховка)	(%)	100 Пройдено	EN13523-6
Минимальный радиус изгиба	(Т)	0 T при 16 ° C	EN13523-7
Коррозионная стойкость: Солевой спрей Влажность	(ч) (ч)	1000 1000	EN13523-8 EN13523-25
Макс.продолжительная рабочая температура.	(° С)	60
Реакция на огонь		Класс 0	BS476 части 6 и 7
Огнестойкость		Класс AA	BS476 часть 3

Общие примечания:
Цифры, содержащиеся в этой таблице, являются типичными для сплошных цветов и не являются спецификацией.

Стальные профилированные листы для облицовки | Панели и профили Thomas

Основные особенности

Сильный
Легкий
Длительный
Относительно проста в установке с помощью простых инструментов
Доступен в различных цветах и вариантах отделки, а заказы могут быть адаптированы к вашим требованиям.

Стальные профилированные листы также могут быть адаптированы.Когда необходим тепловой барьер для предотвращения конденсации (например, когда воздух внутри здания теплее, чем снаружи, например, в животноводческих помещениях или отапливаемых помещениях) на нижнюю сторону листа можно нанести антиконденсационный флис.

Как это сделано?

Мы производим листы из рулонов стали с плоским покрытием, которые обрабатываются на профилегибочной машине, укладывая профили (или шаблон) и придавая листу прочность.Мы можем изготовить лист практически любой длины от 500 мм до 9000 мм плюс, единственным ограничивающим фактором длины является транспортировка и обработка очень длинных листов.
Возможность выбора точной длины означает, что соединение листов по длине крыши осталось в прошлом!
Покрытие с эффектом плитки проходит через пресс-тормоз, чтобы придать им вид плитки, но, как и в случае с другими профилями, все начинается с того же основного материала.

Цвета и покрытия

Под верхним слоем полиэфирной и пластмассовой отделки весь материал перед цинкованием подвергается ряду основных покрытий, а затем покрывается верхним слоем.Поскольку они наиболее популярны, мы предлагаем стандартный диапазон цветов, которые выбираются для того, чтобы гармонировать с окружающим миром, а также доступны многие другие цвета. Если вам или вашему клиенту требуется специальный цвет, мы можем покрыть его по номеру Ral, но это может повлиять на цену и время выполнения заказа. Для покрытий существуют разные допуски, мы можем посоветовать наиболее подходящее для вашего проекта.

ТПП Пластизоль

TPP Plastisol — это стальной продукт с покрытием, специально разработанный Thomas для обеспечения отличных эксплуатационных характеристик в течение всего срока службы по конкурентоспособной цене.

Это более прочное покрытие, чем полиэстер, и его всегда указывали на проектах, где требуется гарантия срока службы. Многие подрядчики по облицовке предпочитают использовать эту более жесткую отделку, поскольку она упрощает установку. Мы ожидаем 15-25 лет, хотя мы полагаем, что это может быть намного дольше.
N.b. Гарантия производителя на срок службы покрытия зависит от продолжающейся обработки и очистки.

* Цвета могут отличаться на разных экранах — пожалуйста, свяжитесь с нашим отделом продаж для образцов цвета

См. Цвета пластизоля

TPP Полиэстер

TPP Полиэстер — продукт со стальным покрытием, разработанный для агрессивных требований сельскохозяйственного сектора.
В целом, полиэфирная или окрашенная отделка — более дешевый вариант, чем пластиковое покрытие, и, хотя на этот продукт нет официальной гарантии, наш опыт показывает, что этот продукт долговечен.
Факторы, влияющие на ожидаемый срок полезного использования, включают
Аспект
Близость к морю
Загрязнение
Физические повреждения (из-за свисающих веток и т. Д.)

Одно огромное преимущество заключается в том, что по прошествии x лет, если отделка нуждается в уходе, остается лишь нанести слой краски.
При подгонке к листам полиэстера необходимо осторожно обращаться, так как цветное покрытие легко поцарапать. Если это произойдет, базовое покрытие будет по-прежнему обеспечивать защиту от элементов, и можно будет нанести краску для подкраски.

Мы тщательно отобрали наш многослойный полиэстер различных цветов, чтобы он гармонировал с окружающей средой в сельской местности. В результате получается продукт, который предлагает превосходный внешний вид и долговечность по конкурентоспособной цене.

* цвета могут отличаться на разных экранах — пожалуйста, свяжитесь с нашим отделом продаж для образцов цвета

См. Цвета полиэстера

Какой профиль?

Доступно более 300 коробчатых профилей и гофрированных рисунков, поэтому есть много разнообразия! Но если вы специально не подбираете существующий лист (т. Е. Если вам нужно подогнать его «встык», чтобы увеличить пробег крыши), фактический профиль, который вы используете, обычно не является критическим.Большинство из них характеризуется охватом, который листы дают при наложении друг на друга, обычно 1000 мм, и высотой выступа или профиля, скажем, 32 мм. Итак, этот профиль известен как 1000-32. Многие рисунки незначительно отличаются друг от друга (из-за различий в профилегибочном оборудовании разных производителей). Наш ассортимент означает, что у нас будет что-то подходящее для вас, даже если ваши требования носят особый характер.
Если требуется абсолютное совпадение, с нашим знанием профилей мы предлагаем услугу идентификации.Все, что нам нужно, это отпечаток профиля на бумаге и некоторые основные измерения. Пожалуйста, звоните для получения более подробной информации.

ТПП 1000-32 Форвард

Облицовка коробчатым профилем

— это современная альтернатива гофрированному металлу. Благодаря более современному внешнему виду, он становится все более популярным среди сельскохозяйственных зданий и сооружений.

Коробчатый профиль TPP 1000-32 имеет эффективную ширину покрытия 1 метр при глубине профиля 32 мм. Он имеет капиллярную канавку на одном крае, что исключает необходимость использования уплотнительных лент и является стойким к атмосферным воздействиям.

TPP 1000-32 Диапазон нагрузки вперед

Изображение передней секции ТПП 1000-32

ТПП 1000-32 Передняя без нервюр

ТПП 1000-32 Передний (без ребер) Размах нагрузки

ТПП 1000-32 Передняя (без ребер) Изображение сечения

ТПП 1000-32 Реверс

Все TPP 1000-32 могут использоваться в качестве однослойной пленки или поверх облицовки существующей крыши или части многослойной изолированной системы.
Это — Экономичный и прочный
Может изготавливаться длинной длины
Легкий
Быстро и легко устанавливается

TPP 1000-32 Диапазон обратной нагрузки

Изображение обратной секции TPP 1000-32

ТПП 1000-32 Реверс без ребер

ТПП 1000-32 Реверс (без ребер) Диапазон нагрузки

TPP 1000-32 Реверс (без ребер) Изображение сечения

ТПП 1000-34 Форвард

ТПП 1000-34 Диапазон нагрузки вперед

Изображение передней секции ТПП 1000-34

ТПП 1000-34 Реверс

TPP 1000-34 Диапазон обратной нагрузки

TPP 1000-34 Изображение обратной секции

ТПП Гофрированный 14/3

Этот традиционный гофрированный профиль используется уже более века.Его можно использовать в качестве однослойной пленки и облицовки, поверх облицовки существующей крыши или части застроенной изолированной системы. Гофрированные листы не требуют особого ухода, их можно изгибать, и мы можем нанести на нижнюю часть флис, предотвращающий конденсацию, если под листами будет находиться домашний скот.
В последнее время гофрированные листы снова стали популярны в жилых домах в Европе и Великобритании.

Профлист длина и ширина: Профнастил – размеры листа, технические характеристики, свойства, виды, типы

рекомендуемая ширина, длина и толщина профнастила

Расчет количества материалов выполняют по следующему алгоритму:

Рассмотрим использование этого алгоритма на примере:

Профнастил – технические характеристики, свойства, размеры листа

Что такое профнастил?

Профнастил – ГОСТ (нормативная база)

Производители профнастила

Технические характеристики профнастила

Структура профнастила

Покрытие профнастила (цвет и текстура)

Оцинкованный профнастил

Алюмооцинкованный профнастил

Профнастил с полимерным покрытием

Виды полимерного покрытия профнастила

Типы и разновидности профнастила

Стеновой профнастил

Кровельный профнастил

Несущий профнастил

Виды профнастила – фото

Размеры профнастила

Длина профнастила

Ширина профнастила

Толщина профнастила

Вес профнастила

Допуски и отклонения размеров профнастила

Комплектующие и аксессуары для профнастила

Цена профнастила

Плюсы и минусы профнастила

Сфера применения профнастила

Преимущества профнастила

Недостатки профнастила

Заключение

Размеры профлиста для забора, ширина и длина

Разновидность профлистов

Расшифровка маркировки

Размер профлиста для забора: длина и ширина

Как правильно делать расчет профлистов для забора

Основные параметры профнастила в цифрах

Высота гофры профнастила

Длина листа профнастила

Ширина профнастила

Толщина листа профнастила

Вес профнастила

размеры листа и профиля, виды, технические характеристики

Стеновой профнастил: легкость и жесткость

Несуще-стеновой профиль: пограничные значения

Несущий профнастил: прочность и толщина

Профлист: размеры листа

Общие сведения

Размеры

Подсчет необходимого количества

Резюме

Вопросы и ответы

6 — Foundry Service & Supplies, Inc.

Технические характеристики

Дополнительная информация

Какой профиль?

Принадлежности

610/762 Гофрированный профиль «Cousins ​​Steel International (Pty) Ltd.

ОБЩАЯ ИНФОРМАЦИЯ

ВАРИАНТЫ МАТЕРИАЛА

ДЛИНА И ШАГ КРЫШИ

ДОПУСКИ

РАССТОЯНИЕ НА ШИРИНЕ

ТАБЛИЦА ПОКРЫТИЯ ДЛЯ ОДИНОЧНЫХ КРУГОВ

Металлический гофрированный и профилированный лист для кровли и стен

Обзор имеющихся профилированных листов

Стена: 100-WA-01

Стена: 100-WA-02

Стена: 100-WA-03

Стена: 100-WA-04

Стена: 100-WA-05

Стена: 100-WA-06

Стена: 100-WA-07

Стена: 100-WA-08

Стена: 100-WA-09

Стена: 100-WA-10

Стена: 100-WA-11

Стена: 100-WA-12

610/762 Гофрированный профиль «Cousins Steel International (Pty) Ltd.

Расширенная цветовая гамма (доступна только для толщины 0,7 мм )*
