Прокладка провода в деревянном доме: пошаговая инструкция разработки схемы и рекомендации по подключению

пошаговая инструкция разработки схемы и рекомендации по подключению

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Содержание статьи

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

• Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

  Открытая проводка на изоляторах становится снова популярной в интерьерах в стиле ретро

• Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

  Проводка в кабель-каналах

• Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

  Скрытая проводка должна прокладываться в трубах или металлической гофре

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм² толщина стенок может быть любой;
• при сечении до 4 мм² толщина металлической стенки должна быть не менее 2,8 мм;
• если жилы имеют сечение от 4,5 до 10 мм² труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм² стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

Если покупать будете кабель европейского производства, там цвета другие:

• «земля» — желто-зеленый;
• «ноль» — белый;
• «фаза» — красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

• Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие  короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
• Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
• Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
• При разделке кабеля оставляют запас длинны  — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
• Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

Правила прокладки скрытой и открытой электропроводки в загородном деревянном доме: рекомендации специалистов

Жилые постройки из дерева — одни из самых древних архитектурных сооружений. Но и в наши дни, когда ассортимент строительных материалов поражает человеческое воображение, большинство счастливых обладателей загородного участка предпочитают для возведения дома использовать древесину с экологическими качествами и естественной красотой, которой не сравниться ни один отделочный материал.

Да и среднестатистические жители городов, во владении которых есть небольшой дачный участок, отдают предпочтение сооружению несложных построек из дерева. При этом, будь то деревянный сарай или двухэтажный коттедж они обязательно оснащаются электропитанием. Поэтому очень важно понимать, как выполнить разводку и подключение электропроводки в деревянном доме, чтобы её использование не подвергало опасности жизнь человека и сохранность его имущества.

Требования, предъявляемые к проводке в деревянных постройках

Для начала каждый желающий заняться самостоятельным подведением электричества в деревянный дом должен понимать, что знаний о том, как отличить нулевой провод от фазного аналога или подсоединить розетку с выключателем далеко не достаточно. В первую очередь — это обусловлено повышенными требованиями безопасности использования электроприборов в постройках из дерева.

Лучше доверить все работы квалифицированным электрикам. Но быть осведомленным в основных правилах как пролагать электропроводку в деревянном доме нужно каждому домовладельцу даже по той простой причине, что это позволит оценить работу специалистов. Итак, какие правила предъявляются к электрической проводке в деревянных жилых строениях?

1. Важно полностью исключить или по максимуму минимизировать возможность возгорания электрических кабелей, для недопущения передачи открытого источника огня на деревянные части дома при возникновении замыкания в электрической цепи.
2. Основные показатели и характеристики используемых в проводке кабелей должны в точности соответствовать нормам и правилам и иметь достаточный запас мощности, выдерживающий пиковые нагрузки. Ни в коем случае не должно возникать любых проявлений нагрева вводного провода или клеммного соединения.
3. Техническое состояние электрических проводов не должно допускать даже малейших рисков поражения жильцов дома или животных электрическим током.

Вопрос эстетической составляющей в условиях деревянных домов должен отойти на второй план. На сегодняшний день есть много вариантов решения данной проблемы. Но ни в коем случае нельзя пренебрегать правилами безопасности для улучшения внешних характеристик строения. Такие действия могут привести к необратимым последствиям.

Особенности ввода электричества в доме из дерева

Самым опасным участком электрической проводки считается вход проводов через стену чердака, изготовленную из древесины. Среди народных умельцев бытует ошибочное мнение, что для обеспечения безопасного ввода кабеля в дом достаточно куска резинового шланга. Но использование такого материала неприменимо, так как в состав резинового изделия входит сажа, представляющая, собой углерод, который хорошо проводит ток.

Поэтому в процессе старения резинового шланга могут появляться мосты, пропускающие, электричество с довольно высокими показателями удельного сопротивления. Из-за этого возникает нагрев кабеля на локальных участках, что может привести к возгоранию сухой древесины.

Если основной целью владельца деревянного дома является полная реконструкция электрической проводки и приведение последней в надлежащее состояние, то начать модернизацию нужно с ввода электрического кабеля в здание. При этом специалистами рассматривается два основных метода того, как завести силовой кабель в деревянную постройку:

1. Прокладка электрического силового кабеля под землёй является самой надёжной в плане безопасности, так как провода спрятаны от влияния внешних факторов. Но в плане стоимости такой вариант слишком затратный и подразумевает проведение земляных работ. По правилам прокладки подземной электропроводки глубина траншеи должна составлять не менее 80 см.
2. Воздушная проводка, подразумевает работы на электрическом столбе, проводить которые без наличия необходимого допуска строго воспрещается. Это могут делать только квалифицированные электрики.

Участок электрической магистрали от высоковольтного столба к деревянному строению должен выполняться из проводов, сечение которых составляет более 16 мм. Оптимальными являются самонесущие алюминиевые провода, обладающие качественной изоляцией. Эксплуатационный ресурс такого кабеля должен составлять 25 и более лет.

Естественно, ввод такой линии внутрь помещения недопустим. Если следовать установленным правилам, прокладка электрических проводов с токонесущими частями из алюминия по легко воспламеняющимся конструктивным элементам дома строго запрещена. Поэтому в постройках из дерева можно прокладывать только проводники из меди.

Подключение электрического кабеля должно проводиться с наружной стороны дома. Для этого применяют специальные сжимы, благодаря которым обеспечивается качественный контакт, который в дальнейшем не окисляется и не искрит. Участки электропроводки, проходящие сквозь деревянные стены или перекрытия между этажами обязательно должны заключаться в металлические гильзы. Благодаря такой дополнительной мере предосторожности достигаются следующие цели:

• электрический кабель будет защищён от механических повреждений, обусловленных смещением конструкции дома в связи с усадкой или колебанием почвы;
• металл огнеупорный материал, который надёжно защитит деревянную поверхность от воспламенения в ситуации короткого замыкания, приводящее к нагреву и дальнейшему возгоранию электропроводки;
• электропроводка в труднодоступных и малозаметных местах будет надёжно защищена от мелких вредителей – крыс и мышей.

Если рассматривать толщину стенок трубы, то она регламентирована действующими правилами. В случае, если необходимо пролагать провода, сечение которых не превышает 4 мм, монтируется труба со стенками 2,8 мм, а в случае использования более мощного кабеля применяется толстостенная защита до 10 мм. Это не допустит прогорания металлической гильзы при коротком замыкании. Данное правило применимо ко всем участкам электрической разводки в деревянном доме.

Прокладка проводов от ввода в дом к электрическому щитку

Ещё одним важным участком электрической проводки деревянных домов является промежуток от ввода до щитка распределения внутридомовой электрической системы. Особой специфичностью данного участка считается незащищенность последнего от перегрузки при помощи автоматов. А учитывая то, что его прокладывают в чердачном или подсобном помещении, то опасность пожара в случае короткого замыкания сильно увеличивается, так как полагаться на автоматическую защиту подстанции не стоит. Поэтому для решения проблемы используют два кардинальных способа.

1. Кабель по всей длине заключается в трубу из металла, с параметрами, соответствующими установленным правилам. Но такой способ применим на коротких промежутках электросети протяжённостью до 3 м.
2. Более приемлемым методом считается установка автомата, помещённого в герметический бокс прямо перед вводом линии в деревянное помещение. Порог срабатывания такого прибора должен быть на уровень выше основного автомата, размещённого в распределительном устройстве.

Ещё одним вариантом решения проблемы является размещение автоматов и электрического счётчика на внешней стене снаружи деревянного дома в отдельном защищённом коробе. Естественно, такой вариант самый надёжный хоть и неудобный для владельцев жилплощади.

Монтаж распределительных щитков

Электрический кабель ввода в деревянный дом напрямую без дополнительных ответвлений попадает в распределительный щиток, который состоит из следующих элементов:

• короб из пластика или металла с местами под размещение прибора, контроля потребляемой электроэнергии и автоматических защитных устройств;
• электрический счётчик с соответствующей опломбировкой;
• двухполюсное или трёхполюсное автоматическое устройство защиты главного вводного кабеля;
• защитные автоматы для внутридомовой разводки электропроводки в деревянном доме;
• очень удобно, если в отдельную зону выделено гаражное и дворовое освещение, а также электроснабжение подсобных помещений.

Расчёт мощности автомата для каждой отдельно взятой зоны выполняется в индивидуальном порядке. Основным правилом, которым руководствуются при этом – это срабатывание защиты при возникновении перегрузки на слабом участке внутридомовой проводки. При этом оптимально подобранный номинал обеспечивает максимальную безопасность. Не стоит увлекаться экономией при закупке аппаратной части распределительной системы, так как от этого зависит безопасность людей.

Открытая проводка в деревянном доме

Если рассматривать способы разводки электропроводки в деревянном доме, то к самому безопасному можно отнести открытый вариант прокладки проводов. Плюс ко всему такие работы обойдутся домовладельцу на порядок дешевле. Электрические кабеля прокладываются по внутренним стенам и потолку помещения. Для эстетической маскировки проводов их можно задекорировать в ретростиле или поместить в декоративный короб из пластика.

Электрический кабель пролаживают в самозатухающий канал. При этом в строительных магазинах можно найти изделие, подходящее по цвету в соответствии с общим стилем постройки. Такой короб популярен в бревенчатых домах и постройках, обшитых вагонкой из дерева с ровными стеновыми поверхностями.

Использование кабелей в оплётке придаст электрической проводке состарившийся вид в ретростиле. Провода напоминают витые шнуры, закреплённые к деревянной стене через изолятор из керамики. Такой способ считается достаточно безопасным по той простой причине, что кабель имеет качественную двойную изоляцию и не контактирует напрямую с деревянными поверхностями. Плюс ко всему такой тип проводов подчеркнёт общую стилизацию постройки.

Скрытая электропроводка в деревянном доме

Если рассматривать скрытую электропроводку в деревянном доме, то её монтаж очень трудоёмкий и в случае необходимости модернизации или ремонта электрических кабелей делает процедуру дорогостоящей и неудобной. Но, несмотря на это, большинство владельцев деревянных загородных домов отдают предпочтение именно скрытому способу монтажа электрических кабелей.

Домовладельцы деревянных строений не хотят портить внешний вид отделки дома распределительными щитками и проводами. Закладка скрытой электропроводки начинается ещё на стадии проектирования здания. При этом в целях безопасности, провода помещаются в трубу из металла или оцинковки, которая обязательно должна быть окрашена. Для подъёма кабеля к розетке или выключателю обустраивается специальное защищённое от возгорания отверстие.

Монтаж электросетей в деревянных строениях скрытым способом должен выполняться только в соответствии с нормами и правилами проведения электромонтажных работ и с использованием специальных материалов для обеспечения защиты от пожара. Кабеля, проходящие в перекрытиях здания, обязательно помещаются в металлический рукав или трубу из негорючей пластмассы.

Также скрытый способ проводки может размещаться в заземлённых трубах из металла. Бревенчатые постройки зачастую усаживаются, что необходимо учитывать, не допуская воздействия брёвен на провода или металлические рукава. Для проводки кабелей сквозь стены используют специальные гильзы из металла. Но из-за того, что открытый и закрытый способы прокладки проводов в деревянном доме имеют свои достоинства и недостатки, то чаще всего их комбинируют.

Особенности монтажа электрических приборов

После изучения схемы разводки электрических проводов в деревянной постройке и нанесения разметки линий кабелей можно переходить к монтажу электрических распределительных устройств ­– розеток, светильников и выключателей. При этом крепление всех электрических узлов должно выполняться только на заранее подготовленной металлической площадке, закреплённой на деревянной поверхности. Только благодаря металлической защите можно обеспечить должный уровень пожаробезопасности в доме из древесины. Это правило касается и распределительных коробов.

Проблемой многих любителей самостоятельного ремонта при монтаже электрической проводки является несоблюдение норм и требований пожаробезопасности в деревянных постройках. Ни в коем случае нельзя использовать стандартные провода и электрические приборы, так как это противоречит правилам техники безопасности.

Прокладка электрической проводки в деревянных строениях должна выполняться только с учётом всех рекомендаций, что позволит гарантировать долговечность и эффективность выполненных работ, а также безопасность всех жильцов дома.

как делать + типовые ошибки

Организация электропроводки в деревянных домах требует строгого соблюдения определенных норм и правил. К сожалению, отклонение от них встречается довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в деревянных домах в половине случаев вызваны неисправной электропроводкой. Основная причина этого – грубое нарушение ПУЭ. Давайте рассмотрим, чем вызваны те или иные требования, после чего перейдем к советам и указаниям по монтажу закрытой и открытой проводки.

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

Рис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

1. Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

2. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.

Домовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

3. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара – неправильное соединение проводов в распределительной коробке. Речь идет о практикуемой многими «скрутке». Бытует мнение, согласно которому она допускается, если выполнена правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

ПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скрутки

Виды проводки в деревянном доме

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении все норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что план разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как произвести необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

1. Использовать металлические трубы.
2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

Скрытая проводка в металлических трубах

Данный способ гарантирует защиту стен деревянного здания от возгорания в случае возникновения КЗ. Но для его реализации требуется придерживаться следующих условий:

• внутренняя и наружная поверхность труб должна иметь антикоррозийную защиту, например, оцинковку или покрытие специальной краской;
• в процессе нарезки труб на их краях образуется острая кромка, обеспечить защиту изоляции кабеля от механического повреждения, в соответствующих местах должны быть надеты заглушки (втулки) из пластика.
• трубы необходимо подключать к контуру заземления;
• для прокладки следует вырезать соответствующие каналы;
• в местах соединения труб необходимо обеспечить герметичность;
• трасса должна иметь наклон, чтобы дать возможность стекать конденсату.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Что касается материала, то в идеале лучше использовать медные трубы, в этом случае придать им необходимую геометрию можно без специального механизма. На такой вариант решения потребует серьезных финансовых вложений.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

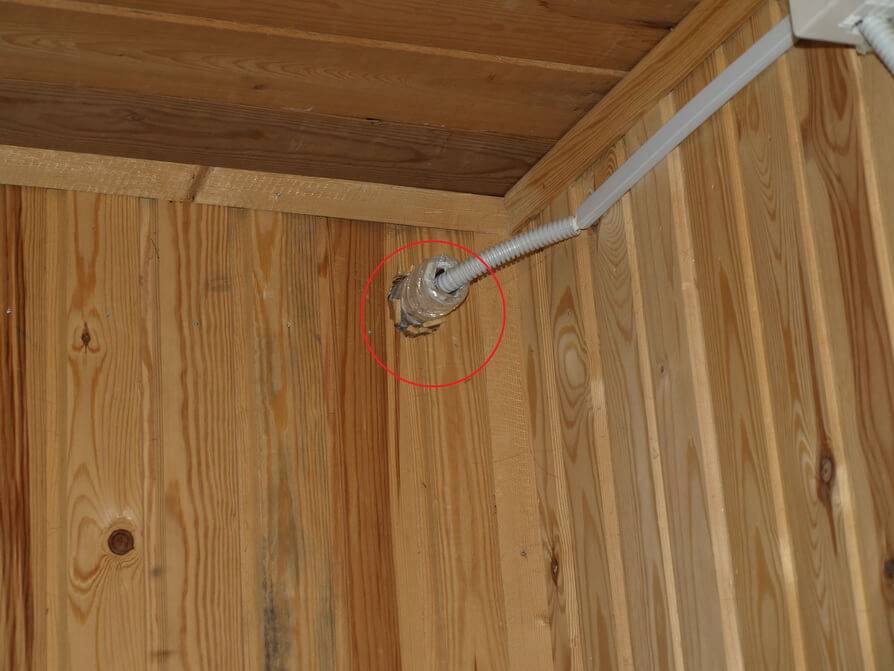

Все сделано верно, за исключением отвода под освещение (нарушена герметичность)

Проводка, окруженная штукатуркой

Несмотря на кажущуюся простоту такого решения, у него есть несколько серьезных недостатков, сводящих на нет все преимущества. В первую очередь, согласно нормативам ПУЭ проводке необходимо обеспечить сменяемость. Теоретически для этого достаточно поместить кабель в металлорукав, но как показывает практика, перетянуть провод (особенно жесткий) в таких условиях довольно сложно.

Помимо этого никто не возьмется ставить прогнозы на предмет поведения штукатурки, положенной на деревянную основу. Даже если она будет прочно держаться, не забываем, что дерево усыхает со временем, поэтому появление трещин более чем вероятно. И, в конце концов, согласитесь, цементный раствор на дереве – это моветон. Но данный вариант не нарушает действующие нормы, поэтому имеет право на существование.

Технология внешней проводки

В деревянном доме допускается три варианта монтажа открытой проводки:

1. Кабель укладывается в металлические гофрированные трубы.
2. Монтаж с использованием электротехнических коробов.
3. Открытый способ укладки кабеля.

Давайте проанализируем каждый из вариантов.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

Монтаж с использованием электротехнических коробов

Такой вариант смотрится значительно лучше, чем предыдущий, но не следует забывать об усадке деревянной конструкции. Даже если используется качественный клееный брус, она будет вполне ощутимой (примерно около сантиметра на метр высоты строения). Это может привести к деформированию коробов и необходимости их переустановки.

Не стоит списывать со счетом необходимость наличия определенного навыка, без которого произвести качественную установку короба будет довольно проблематично. Опять же добавьте к этому возможные проблемы с поиском необходимой фурнитуры (повороты, углы, заглушки и т. д.). Правильно рассчитать их количество практически нереально, а позже докупить не всегда возможно.

Некоторые относят к недостаткам приобретение помещением офисного стиля, что не совсем верно. Разнообразие выпускаемых коробов позволяет подобрать вполне приемлемое решение под дизайн помещения.

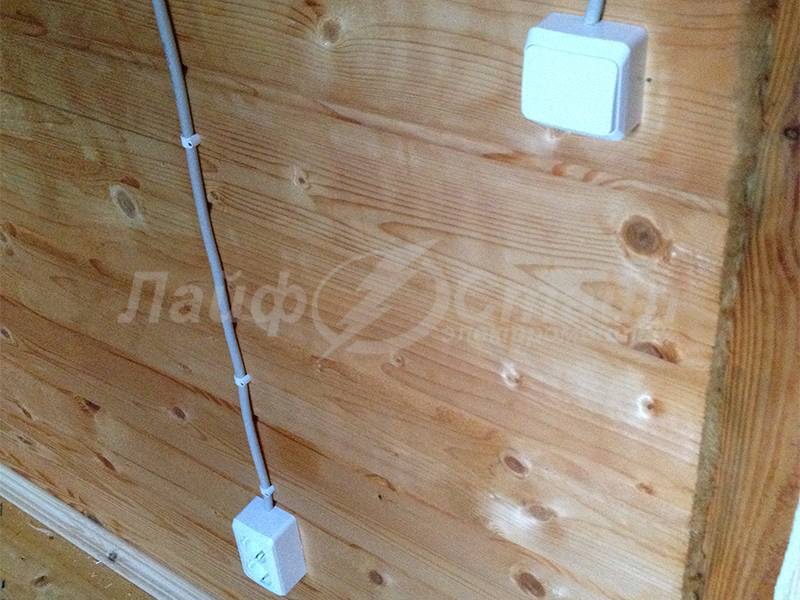

Внешний короб может быть не заметен на деревянной стенке

Несомненные плюсы такого решения:

• относительно невысокая стоимость и простота реализации;
• для изменения конфигурации проводки требуется минимум усилий.

Открытый способ укладки кабеля

Этот вариант является самым оптимальным, но эстетичный вид открытого кабеля, положенного на негорючую прокладку (согласно нормам выступающую не менее 10 см с каждой стороны), смотрится, мягко говоря, несколько уныло. Но существует способ, позволяющий существенно улучшить эстетику открытой укладки кабеля, и при этом не нарушить требования ПУЭ и ППБ. Речь идет о проводке на изоляторах.

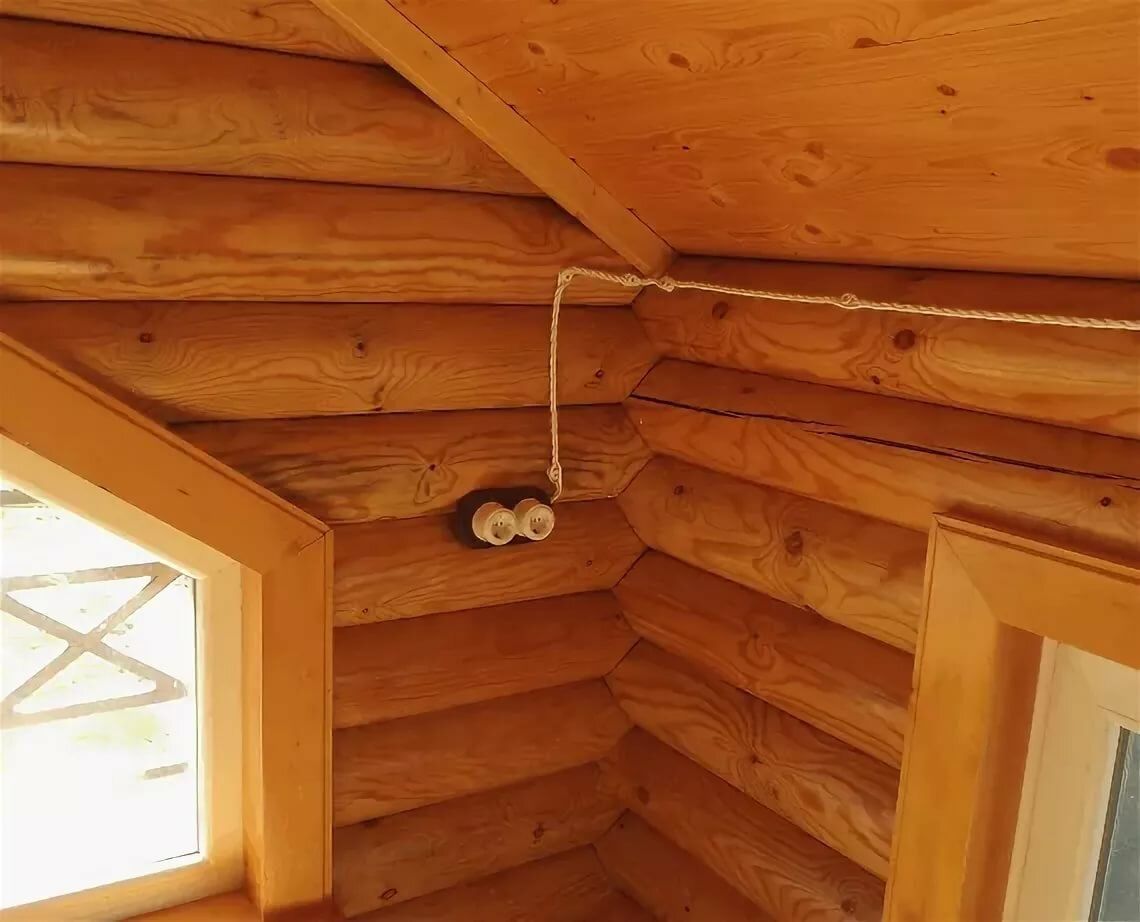

Проводка на изоляторах отлично смотрится на деревянных стенах

Такой вариант отлично смотрится в деревянном доме и, самое главное, полностью отвечает нормам пожаробезопасности.

Можно ли в деревянном доме делать проводку мягким проводом многожильным? Электрик сказал купить повод ПУГНП и при разводке производил их скрутку и закреплял СИЗами! В интернете пишут, что данный вид проводки не подходит.

Такой вид проводки не только не подходит для деревянных домов, но и является очень опасным с точки зрения возможности возгорания. Вся проблема заключается в том, что, на мой взгляд, технические условия на изготовление провода ПУГНП и прочих марок этого вида устанавливает технические стандарты значительно ниже, чем того требует ПУЭ 7. Как результат, многие рабочие режимы, номинальные для других марок кабеля, приводят к перегреву жил и последующему оплавлению, возгоранию изоляции. Об это говориться в соответствующей статье на нашем сайте: https://www.asutpp.ru/provod-punp.html

Для проводки в деревянном доме лучше использовать кабель не поддерживающий горения. А то, что электрик соединял проводку скрутками, вообще не лезет ни в какие рамки, так как согласно п. 2.1.21 ПУЭ это недопустимо.

Список использованной литературы

• Левадный В.С. «Электрооснащение дома и участка» 2006
• Масанов Н.Ф. «Открытые электропроводки» 1972
• В. Жабцев «Самоучитель по работе с домашней электропроводкой» 2013
• Ю.М. Черничкин «Большая энциклопедия электрика» 2011

Какие требования к электропроводке в деревянном доме

Выполняем электропроводку в деревянном доме

Если смотреть на статистику пожаров в нашей стране, то вопрос как правильно провести проводку в деревянном доме, достаточно актуален. Ведь большая часть всех пожаров в деревянных домах происходит по причине короткого замыкания, и если вы хотите обезопасить свой дом от подобного, то вопросам электроснабжения следует уделить самое пристальное внимание.

Подвод электропитания к дому

Подключение дома к электрической сети выполняет ваша энергоснабжающая компания. После согласования всех необходимых бумаг они должны установить счетчик и выполнить его подключение к питающей сети.
Сделать это они должны гибким проводом в изоляции. А для исключения проблем в дальнейшем советуем вам проверить, что изоляция на этом проводе не имеет повреждений.
Счетчик обычно устанавливают на улице. Распределительный щиток обычно расположен внутри дома.
Для его подключения нам потребуется пробить отверстие в стене дома, и согласно пункта 2.1.38 «Правила устройства электроустановок» (ПУЭ), защитить его со всех сторон несгораемым материалом. Обычно для этого применяется стальная труба с последующим заштукатуриванием.
Сам ввод, согласно 2.1.79 ПУЭ, должен располагаться на высоте не менее 2, 75 метра от поверхности земли. При этом расстояние от изоляторов, либо проводов до выступающей части крыши должно быть не менее 200 мм.
Так же достаточно важно предусмотреть, и правилами это оговаривается, невозможность скопления воды в трубе, а также ее проникновения в дом по вводам электропитания.

Установка распределительного щита

Внутренняя проводка в деревянном доме начинается с распределительного щита. Он должен быть установлен в сухом не подверженном затоплении месте.
При этом правила ПУЭ регламентируют, что над местом установки вашего распределительного щита не может располагаться ванная комната, душевая или санузел.
Сам щит должен быть выполнен на несгораемой основе и закрываться на ключ. На рынке вы сейчас найдете множество таких коробов под распределительный щиток самых разнообразных размеров.

Распределительный щит

Обратите внимание! В радиусе полуметра от распределительного щитка не должно находиться ни отопительного оборудования, ни систем водоснабжения или водоотвода, ни систем газоснабжения, а вентиляционные короба, проходящие в данном помещении, не должны иметь ответвлений.

Разводка электропроводки в деревянном доме

Разводка электропроводки скрытым способом

Проложить электропроводку в деревянном доме своими руками можно открытым и скрытым способом. Скрытый способ, который практически повсеместно применяется в кирпичных и бетонных домах, в случае с деревянными домами не так востребован.
Ведь реализовать его здесь несколько труднее, а главное, цена вопроса значительно выше. В расположенном ниже списке вы сможете увидеть варианты прокладки электропроводки скрытым способом согласно правил ПУЭ, с соблюдением условий пожарной безопасности.
Итак:

• Если мы используем обычный провод в оболочке из сгораемого материала (не огнестойкая гофра), то его необходимо уложить на подкладку из несгораемых материалов. В дальнейшем провод должен быть заштукатурен сплошным слоем толщиной не менее 1 см.
• Если вы используете обычный провод в оболочке из трудносгораемого       материала (огнестойкая гофра),       то вам будет достаточно подложить под провод несгораемый материал по всей длине.
• Если вы используете провод в оболочке из несгораемого материала (металлическая гофра), то вы можете укладывать провод непосредственно на элементы конструкции.
• В коробах из несгораемых материалов (стальных коробах) непосредственно на элементы конструкции можно применять даже провода без дополнительной защиты.
• В случае использования коробов из трудносгораемых материалов (пластиковые короба) можно применять любые провода, но под коробом должна быть прокладка из несгораемого материала, а сам короб в дальнейшем должен быть заштукатурен слоем толщиной не менее 1 см.

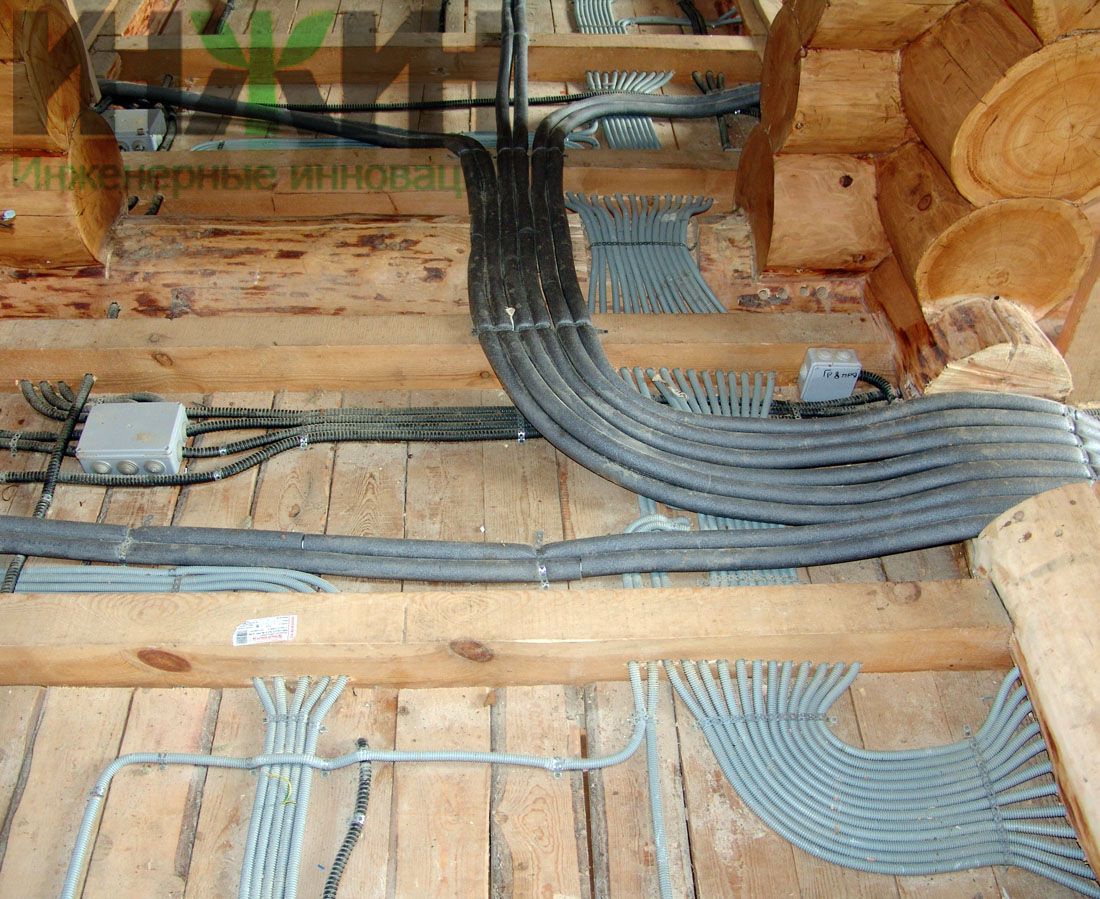

На фото приведен пример укладки проводки в металлическом бронешланге

Обратите внимание! Что все металлические короба и бронешланги, в которых проложен провод, должны быть дополнительно заземлены на всем участке прохождения провода.

Отдельно отметим, что подкладка из несгораемых материалов должна выступать за пределы короба или другой оболочки не менее чем на 1 см с обеих сторон. А оштукатуривание предполагает наличие слоя несгораемого слоя со всех сторон провода толщиной не менее 1 см.

Разводка электропроводки открытым способом

Так как правильно проложить проводку в деревянном доме? -проще открытым способом, этот способ применяется несколько чаще. Во-первых, реализовать его значительно проще технически, а во-вторых, вам потребуется значительно меньше расходных материалов.
К недостаткам же можно отнести только не достаточно привлекательный внешний вид такой проводки. Но при взвешенном подходе и применении дизайнерских решений можно весьма успешно скрыть все инженерные коммуникации.
Ниже приведены разрешенные ПУЭ методы , как правильно провести электропроводку в деревянном доме открытым способом:

• Незащищенные провода либо провода в сгораемой оболочке должны быть расположены на специальных роликах или изоляторах из несгораемого материала. Кроме того по всей длине прохождения провода должна быть выполнена подкладка из несгораемого материала.
• Провода и кабели в несгораемой или трудносгораемой оболочке можно укладывать непосредственно на элементы конструкции.
• При прокладке в трубах либо несгораемых коробах можно использовать провод без дополнительной оболочки.

Обратите внимание! Что использование металлических труб для прокладки электропроводки в сырых и влажных помещениях не допустимо. Кроме того прокладку в трубах необходимо выполнять так, чтоб не допустить возможность скопления влаги в трубах.

Винтажная проводка

Ретро или так называемая винтажная проводка в деревянном доме в последнее время набирает все большую популярность. Но как мы видим из приведенного выше списка она не отвечает требованиям пожарной безопасности.
В связи с этим сейчас используют декоративную проводку, которую выпускают многие компании как у нас в стране, так и за рубежом. Ее монтаж достаточно прост и с электропитанием не имеет ничего общего. Поэтому рассматривать его детально в этой статье мы не будем.

Разводка наружной электропроводки

Внешняя проводка в деревянном доме так же должна соответствовать определенным нормам и правилам. Прежде всего, это расстояние от земли до провода. Оно должно быть не меньше 2,75 метров.
Если данный провод не является вводом питания какой-то постройки, то он не должен приближаться к ее стене на расстояние менее 50 см. Кроме того к балконам и окнам провод не должен приближаться ближе чем на 1,5 метра.

Ввод электропитания в дом

Перед тем как провести проводку в деревянном доме наружного типа с использованием металлической оболочки, вы должны предусмотреть отсутствие возможности попадания и скопления влаги в ней.
Для этого применяется специальное уплотнение. А вот прокладка проводки с использованием металлической оболочки в земле вообще недопустима.

Общие рекомендации по монтажу электропроводки в деревянном доме

Перед тем как провести электропроводку в деревянном доме следует продумать не только расположение всех осветительных приборов и расположение бытовой техники, но и просчитать суммарную мощность устанавливаемого в разных уголках дома оборудования. Ведь именно хорошо продуманный и рассчитанный проект является главным залогом успеха и безопасности.
Отдельное внимание стоит уделить системам заземления. Раньше при постройке домов этой важной составляющей электросети часто пренебрегали в связи с малым количеством электрооборудования.
Сейчас же , когда производители экономят на всем, а количество электрооборудования в доме очень большое, системам заземления стоит уделить самое пристальное внимание.

Выводы

Зная как правильно сделать электропроводку в деревянном доме, вы не только обеспечите высокую надежность электроснабжения вашего дома, но и исключите возможность пожара в вашем доме из-за короткого замыкания. Кроме того, наша нехитрая инструкция по монтажу электропроводки позволит вам избежать штрафов от служб пожарной безопасности и исключит вероятность поражения электрическим током вас и членов вашей семьи.

Правильный монтаж проводки в деревянном доме

Деревянные дома из бруса или бревна во многом требуют к себе особого подхода. Например, проводка в деревянном доме должна укладываться с соблюдением массы требований ПУЭ и СНиПов. И это не удивительно, ведь дерево, даже при самых современных способах обработки, так и остается горючим материалом. Поэтому с электропроводкой в любом случае возникнут трудности – минимизировать их может только обращение к профессионалу. Но если вдруг это невозможно, то разрабатывать ее схему и делать прокладку нужно очень внимательно.

Основные требования

К сожалению, главной причиной пожаров в жилье является электрика в домах из дерева. Из-за этого правила монтажа проводки в них отличаются от работ в зданиях из бетона или кирпича. И поэтому об эстетике этого процесса следует думать в последнюю очередь. Для электропроводки на первом и других местах стоит безопасность, но не дизайн интерьеров.

Задача заключается в том, чтобы свести к минимуму риск короткого замыкания и нагрева проводов, и одновременно сформировать негорючую преграду между деревом и искрами. Есть множество ГОСТов и СНиПов, которые так или иначе регламентируют укладывание электропроводки в деревянных домах. Однако самый важный документ – это ПУЭ, и если в других документах есть какие-то несостыковки в нормах, опираться нужно на него. ПУЭ серьезно ужесточили в последней редакции, и его требования гарантируют безопасность.

При этом, читая ПУЭ, нужно понимать, что никаких упоминаний о дереве там не будет. В формулировке значится – горючие материалы. То есть, правила относятся ко всем из них.

Варианты прокладки

Как уже говорилось выше, электропроводка в деревянном доме должна монтироваться специалистом. Это практически единственный способ обезопасить себя и свое жилище по максимуму. Поэтому приведенные ниже способы не руководство к действию, а наглядный пример того, что будет делать профессионал, если выбрать именно этот способ прокладки.

Открытый (наружный) метод

В таком варианте электропроводка укладывается по стенам на керамических изоляторах – результат выглядит достаточно эстетично. Кабель обычно используется витой, в двойной оплетке. Но для этого нужно, чтобы между стеной дома и проводом был зазор минимум 10 мм. Иначе между ними потребуется вложить прокладку из железа или дерева, и забыть про эстетику. В крайнем случае, это подойдет для подсобок, но не для жилых помещений.

Такую проводку еще называют — ретро проводка. Но в деревянном доме ее лучше не применять, если у вас есть маленькие дети.

Скрытый метод

Этот вариант считают самым сложным и дорогим. Пытаться воплотить его своими руками категорически не рекомендуется – малейшая ошибка обойдется слишком дорого. Скрытая проводка может прокладываться только в медных либо стальных трубах, а пластиковые и гофро-каналы использовать запрещено, потому что они не в состоянии остановить огонь. И нет нужды объяснять, что в домах из бревна и бруса любая искра может вызвать пожар.

Но проводов действительно будет не видно, так что этот способ еще и самый эстетичный. Само его название – скрытый – говорит о том, что проводка останется внутри перекрытий.

Кабель-каналы

В таких каналах проводку делать проще, потому что достаточно просто правильно найти элементы и сопоставить их между собой. Провода в них тоже не видны, так что интерьер не портится, но все же не все профессионалы однозначно рекомендуют их использование. Дело в том, что обычные короба и пластиковые плинтуса здесь не подходят – они горючи.

Следовательно, применение типичных кабель-каналов запрещено нормативами. Но есть и другие, специальные, негорючие разновидности этих изделий – их прокладывать можно.

Порядок действий при монтаже

Пошаговый алгоритм прокладывания электропроводки в деревянных домах выглядит так:

1. Создание разметки на стенах – линии разведения проводов, места выключателей и розеток, а также распределительных коробок и т.д.
2. Сверление отверстий – для каналов и электроустановочных изделий.
3. Сборка вводного защитного электрощита и электросчетчика.
4. Прокладывание и соединение проводов – на пайки или клеммы.
5. Установка розеток и выключателей.
6. Проверка изоляции и всей системы (на короткие замыкания).

Эта инструкция является стандартной, т. е., подходит для всех домов, независимо от того, из каких материалов они построены. Кажется, что достаточно иметь в наличии отвертку, дрель и пассатижи, и дело сделано. Но вначале упоминалось, что дома из дерева требуют особого отношения, и поэтому, хоть инструкция и не меняется, в ней появляются нюансы.

Во-первых, все проходы кабелей через перекрытия, перегородки и внешние стены делают только с помощью металлических трубок (гильз). Это касается и открытого монтажа, где используются керамические изоляторы, и кабель-каналов. В любом из случаев проводка должна укладываться исключительно с защитой из металла, иначе пожаров не избежать.

Во-вторых, скрутки жил быть не должно. Это самые нагревающиеся и опасные места, так что риск следует исключить. Для деревянных строений лучше всего подходит клеммный вариант соединения проводов, еще их можно спаять или сварить, но так дольше и труднее.

И, наконец, если проводка укладывает под навесной потолок или какой-то декор, монтаж обязательно должен вестись в металлических трубах. Открытый вариант допускается для незакрытых мест, где все провода будут на виду и любое замыкание будет сразу заметно. Также для навесных потолков подходит способ монтажа по специальным кабель-каналам.

Ввод в эксплуатацию

Недостаточно проложить электропроводку и соединить ее с щитком и розеткой в единую сеть. Важно проверить ее и подключиться к общей сети, иначе ничего не станет работать.

Под проверкой понимается тестирование каждой линии на соответствие сопротивления изоляции всем нормам. Ведь визуально нормальный кабель может быть как-то поврежден, а без теста выявить повреждения изоляционной оплетки и другие проблемы невозможно. Как и сделать это без специального образования и оборудования – здесь задача электрика.

Кроме того, профессионалу нужно доверить еще и расчеты сечения жил и УЗО, даже если сам монтаж электропроводки по каким-то причинам будет проводиться самостоятельно. В вопросе электричества экспериментировать вовсе не стоит – этот риск ничем не оправдан.

Подключиться к общей сети самостоятельно тоже не получится. Для этого обращаются в сбытовую организацию, которая и вышлет электромонтажников на объект. Они проверят проводку еще раз – на соответствие техническим условиям и нормативам. Если какие-то нарушения все же обнаружатся, то в подключении будет отказано до их устранения. Если же все будет в порядке, то внутридомовая электросеть успешно подключится к основной.

Правила безопасности

Так как желающие сделать электропроводку в деревянном доме самостоятельно находятся всегда, то уже выделен ряд самых распространенных ошибок:

• жилы соединяются некачественно: в результате контакты начинают нагреваться.
• металлические гильзы и распределительные коробки не используются.
• используются кабели, не соответствующие требованиям.
• медные и алюминиевые провода применяются одновременно: соединять их нельзя.
• сечения жил и параметры защитных приборов подбираются неправильно.
• при прокладке проводов за декором используется пластиковая гофра.

Само собой разумеется, что допускать ничего из перечисленного нельзя – итогом будет пожар. Поэтому, если есть хоть какие-то сомнения в своих умениях, рисковать не стоит. Не говоря уже о том, что в работе нужно использовать инструменты с изоляцией ручки, и обязательно обесточивать сеть до начала монтажа. Это элементарные меры безопасности.

Заключение

Проводка в деревянном доме – это не поле для экспериментов и проверки своих знаний и способностей. К ее монтажу нужно подходить со всей серьезностью – от проектирования до сборки и подключения к общей сети. Любое незначительное упущение может привести (и обязательно приведет) к большим последствиям. Так что укладывать электропроводку должен человек, обладающий необходимой квалификацией и опытом. Хотя это очевидно.

Кабель для деревянного дома — обзор марок, особенности ввода кабеля в деревянный дом и его прокладки

При выборе кабеля для деревянного дома нужно иметь в виду, что прокладка кабеля в деревянный дом осуществляется в несколько этапов и разными способами. В зависимости от этого и выбирается кабель для деревянного дома

При выборе кабеля для деревянного дома нужно иметь в виду, что прокладка кабеля в деревянный дом осуществляется в несколько этапов:

• 1-ый этап — ввод кабеля от электрической опоры до щита распределения дома; На данном этапе кабель может быть проложен по воздуху или в земле.
• 2-ой этап — прокладка кабеля внутри деревянного дома. При прокладке внутри кабель для деревянного дома можно проложить открытым или закрытым способом.

В зависимости от этапа и выбранного способа прокладки необходимо выбрать определенную марку кабеля для деревянного дома.

Кабель для деревянного дома — обзор марок

Марка кабеля	Назначение	Заказать
СИП-4	Ввод кабеля в деревянный дом по воздуху	Заказать СИП-4
СИП-2а	Ввод кабеля в деревянный дом по воздуху. В отличии от СИП-4 имеет несущую нулевую жилу, необходимую для заземления	Заказать СИП-2а
ВБбШв	Ввод кабеля в деревянный дом под землей	Заказать ВБбШв
ПвБШв	Ввод кабеля в деревянный дом под землей. Кабель имеет изоляцию из полиэтилена. Полиэтилен считается более надежным и экологичным, устойчив к почвам с агрессивной средой (высокие грунтовые воды, например)	Заказтать ПвБШв
ВВГнг	Скрытая или открытая прокладка кабеля внутри деревянного дома	Заказать ВВГнг
NYM	Скрытая или открытая прокладка кабеля внутри деревянного дома. Кабель допустимо прокладывать только одинарно.	Заказать NYM

Ввод кабеля в деревянный дом

Схема прокладки кабеля для деревянного дома по воздуху

Ввод кабеля воздушным способом менее трудоемкий и обычно осуществляется самонесущими изолированным проводами сечением не менее 16 мм2 (СИП-4 или СИП-2а). Конструкция СИП-4 (СИП-2а)представляет собой многопроволочные алюминиевые жилы, изолированные полиэтиленом. Благодаря светостабилизированному полиэтилену кабель стоек к солнечному свету.

Помимо воздушной прокладки можно проложить кабель для деревянного дома в земле. Прокладка в земле считается более надежным способом. Для прокладки обычно используют бронированный медный кабель, например, ВБбШв.Возможно использовать кабели с полиэтиленовой изоляцией, например, ПвБШв.

Ввод кабеля СИП непосредственно в деревянный дом запрещен, бронированный кабель ВБбШВ допустимо вводить через стену цоколя (рис. 1) или через фундамент (рис.2). При варианте подкладки кабеля по воздуху необходимо сделать переход с СИП на кабель не распространяющий горение, например ВВГнг. Вводный кабель подключается к распределительному щиту, от которого кабельные линии расходятся по дому.

Чтобы ознакомиться наглядно, как правильно осуществлять ввод кабеля в дом, рекомендуем просмотреть видео.

Прокладка кабеля в деревянном доме

2-ой этап — прокладка кабеля внутри деревянного дома от распределительного щитка. Проводка кабеля в деревянном доме может производиться открытым и скрытым способами.

Открытая прокладка кабеля в деревянном доме предполагает, что кабель будет проложен в кабель-канале или без него по деревянным стенам здания. При открытой прокладке обязательно использование кабелей, не распространяющих горение — NYM, ВВГнг, ВВГзнг, ВВГнг-ls (c низким дымообразованием). Сечение кабеля выбирается исходя из мощности подключаемых потребителей. Чаще всего сечение кабеля закладывается 2,5 мм2 для розеток, 1,5 мм2- для освещения, 6 мм2 — для электрических плит.

Для расчета сечения кабеля в вашем случае рекомендуем ознакомиться с нашей статьей «Как выбрать сечение кабеля для квартиры?

Однако, открытая проводка сейчас используются достаточно редко из-за неэстетичного внешнего вида. Скрытая проводка наиболее оптимальное решение прокладки кабеля в деревянном доме. Для скрытой проводки можно использовать те же самые негорючие марки кабеля, что и в случае открытой прокладки. Но нужно знать, что при скрытом монтаже кабель в деревянном доме прокладывают в металлорукаве (согласно ПУЭ 7.1.38).

В данной статье, мы попытались осветить, какие кабельные марки больше всего подходят в качестве кабеля для деревянного дома. При прокладке кабеля в деревянном доме в первую очередь необходимо руководствоваться нормами ПУЭ и СНИПами.

120 фото реализации работ различной сложности

Большинство возводимых домов не могут похвастаться экологичностью используемых в их строении материалов.  Для внутренней отделки все чаще применяют химию и синтетику.

Несмотря на доступность и распространённость искусственных материалов, все больше собственников предпочитают возводить дома из дерева. Такие постройки привлекательны снаружи, уютны внутри, а главное — экологичны!

Решив построить деревянный дом, будущие хозяева неизбежно столкнутся с трудностью: каковы правила для прокладывания проводки в деревянном доме?

Как известно, древесина — легко возгораемый, пожароопасный материал. В целях безопасности, следует придерживаться правил устройства электроустановок, особенно если вы не профессионал.

Краткое содержимое статьи:

Как не следует делать

Проблемы часто возникают из-за нарушений инструкций относительно того как проводить проводку. Все технологии и методы, актуальные для прокладки электричества в каменных или бетонных стенах, не подходят для деревянных строений. Крепить незащищенный кабель на брус или вагонку категорически нельзя!

Основную магистраль не зашивают и не прячут под легко воспламеняемыми элементами интерьера. Домашняя электросеть не должна подвергаться перенапряжению. Защитную изоляцию следует оберегать от воздействий влаги, пара, пыли и деформации кабеля.

Согласно ПУЭ 7.1.38 категорически запрещена укладка проводов внутри деревянных оснований. Этот запрет касается и кабелей, уложенных в гофро-, металлорукава и короба.

Мышь может с легкость перегрызть провод, и поврежденная внутри стен проводка, неизбежно приведет к пожару. Из практики: даже небольшой очаг огня крайне тяжело подается тушению.

Выбираем тип проводки

Существуют следующие типы проводки в деревянном доме:

Открытая. Данный вариант подразумевает прокладку проводов в специальных защитных каналах. Он имеет ряд преимуществ. Быстрый доступ к проводке. Лучшее охлаждение уложенных проводов. Есть возможность укладки новой линии. Данный способ предпочтителен больше для ровных стен. Прокладывать такие, хоть и декоративные короба, на стены из бруса будет как минимум не уместно.

Обратите внимание! Защитные кабель-каналы доступны не только в белом цвете, но и в окрасе под дерево.

На изоляторах. Принцип монтажа достаточно прост. Вначале устанавливают керамические изоляторы. После проводят монтаж самой проводки. Отличный вариант, если планируется дизайн под ретро.

Для ретро проводки можно подобрать специальные провода нужного цвета и фактуры. Чтобы по достоинству оценить вновь возрождающийся стиль, обратите внимание на фото ретро проводки в деревянном доме.

Скрытая. Преимущество открытого способа — возможность осуществления монтажа по завершении отделочных работ. Скрытая проводка укладывается на стадии строительства.

Проводку помещают в металлические гофрорукава и трубы.

Вся разводка скрыта. По своим характеристикам считается более надежным вариантом. Среди минусов — высокая стоимость работ и более сложный монтаж.

На выбор вида монтажа влияют два фактора: цена вопроса и дизайн.

Составляем схему проводки

Составляя схему разведения проводки в деревянном доме, необходимо придерживаться требований ГОСТа.

Ключевые моменты схемы — электроузлы — счётчик, розетки, выключатели и распределительные коробки. Во время составления схемы все перечисленные точки размещают в местах быстрого доступа. Это упростит дальнейшую эксплуатацию и ремонт.

Выключатели располагают зависимо от потребностей и предпочтений, строгих требований к размещению данных точек нет. Универсальное решение — один метр от пола. Такое размещение удобно большинству людей.

Розетки располагают в максимальной близости к электроприборам. Так минимизируется потребность в удлинителях. Высота монтажа — от 250 мм до 400 мм от пола.

Количество розеток в помещении рассчитывают, исходя из квадратуры помещений. На каждые 4 квадратных метра — одна розетка. В прихожей — 1 розетка на каждые 10 квадратов. В кухне устанавливают розеток больше, чем в других комнатах.

Линии электросетей располагают строго по вертикали и горизонтали.  Допускается верхняя и нижняя разводка сетей. Независимо от выбранного варианта, расстояние от пола или потолка будет составлять 150 мм. Все кабеля сводят и соединяют в распределительные коробки.

Важно! Если вас интересуют проекты домов из клееного бруса, рекомендуем посетить официальный сайт компании Greenside.

Ввод силового кабеля

Еще один немаловажный аспект — ввод силового кабеля. Существует два варианта ввода.

Подземный. Более основательный и безопасный способ. Кабель надежно защищен от влияния внешних воздействий. Минимальная угроза механических повреждений. Глубина закладки силового кабеля в землю — 800 мм. Наземную часть маркируют предупреждающим знаком.

Кабель, проходящий под домом надежно защищен гильзой из прочного металла. Данный способ осуществляется на стадии стартовых строительных работ.

Воздушный. Применяют кабеля СИП. Они характеризуются прочной изоляцией, стойкой к погодным влияниям. Срок службы кабеля — до 30 лет. Согласно требованиям, силовой кабель не заводится в дом. От распределительного щитка в помещение пускают кабель ВВГнг, уложенный в гофрорукав. В месте ввода, в стене устанавливают гильзу (металлическую) для ввода кабеля.

Выбор материалов

Определяясь с вопросом какую проводку использовать, нужно учесть ряд особенностей будущего дома. Будет ли достаточно стандартных 220В, или потребуется 380В. Электроплита — если будет электрическая, потребуется как минимум 8,8 киловатт мощности.

Для вычисления необходимого сечения проводов используют расчётные таблицы. В деревянных домах применяют провода ВВГнг, ВВГнг-П, ВВГнг LS, ВВГнг-П LS и кабеля, изготовленные по немецкой технологии NYM. Это медные кабеля, имеющие цельные жилы, и как минимум, двойную изоляцию. Внешняя изоляция огнеупорная, гибкая и в то же время прочная. Температурный режим эксплуатации от -50 до +50 градусов.

Электрический счетчик подбирают по классу точности, но не менее второго класса. Доступны варианты с учетом разной тарификации. Стандартный однотарифный и экономный двухтарифный.

Розетки в большинстве случаев подбирают по дизайну и типу проводки. Предпочтительней выключатели и розетки с керамической основой, бронзовыми и латунными контактами.

Монтаж

Монтаж проводки можно произвести своими руками. План действий заключается в следующем:

Первый этап — монтаж кабелей проводки. Провода нарезают по количеству будущих розеток и выключателей с запасом в 200 мм на каждую точку. В зависимости от выбранного типа проводки, укладывают в кабель-каналы, внутренние системы прокладки проводов, крепятся на керамические изоляторы, закрепляются на скобы.

Второй этап — монтаж распределительных коробок.

Третий этап —монтаж выключателей, розеток. Наружную установку выключателей и розеток осуществляют через алюминиевые или асбестовые прокладки. Провода подключают с цветовым маркированием.

Четвертый этап — установка люстр и осветительных плафонов. Для деревянного дома идеально подойдут люстры и плафоны с металлическим основанием.

Пятый этап —монтаж электрощита. Электросчетчик монтируют в пластиковый или металлический щит. Лучше выбирать щит с небольшим запасом свободного места.  Контур заземления: оптимальный диаметр арматуры для контура —16 мм на 3000 мм длины. Сечение провода, отводимого от шины заземления должно соответствовать сечению кабеля ввода.

Монтаж скрытой проводки

Более сложный процесс. Предварительно спрятанную в металлические рукава или трубы проводку, укладывают за стенами или под полом.

Важно минимизировать появление коррозии в местах пролегания проводки. Чтобы этого избежать, все конструкции прокрашивают стойкой краской.

Острые края обреза труб и рукавов, защищающих проводку, сглаживают. Как вариант — применение пластмассовых заглушек. Если в доме не планируется поддержание постоянного температурного режима, трубы монтируют под уклоном. Данный прием дает возможность конденсату стекать и испарятся.

Схему электропроводки с дополнительными пометками можно наклеить внутри распределительного щита – для памяти.

Выполненная по правилам электропроводка, станет безопасным и надежным источником энергии на долгие годы!

Фото проводки в деревянном доме

Монтаж электропроводки в деревянном доме — дизайн и безопасность? | | Своими руками

Устройство электрической сети в доме из горючего материала сопряжено с определенными трудностями. В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанса в интерьер?

Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями — это практически не грозит повреждением, а короткое замыкание по вине перегрузки и нарушенной изоляции не приведет к возгоранию.

При строительстве загородного деревянного дома хозяева тоже стремятся прятать проводку, но возникают большие проблемы. Прежде чем обсуждать их с установщиками, необходимо ознакомиться с нормативными документами.

Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открытым, используя изделия для потолочного монтажа (2-4)

ЭЛЕКТРОПРОВОДКА — ПРАВИЛА

На строительных площадках и форумах электромонтажных компаний есть многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без ссылок на конкретные страницы и параграфы этих документов.Исправим эту ситуацию.

В ПУЭ («Правила устройства электроустановок ») 7 редакция электропроводки в деревянных домах косвенно касается пункта 7.1.38: «Электрические сети, проложенные за незащищенными подвесными потолками и в перегородках, считаются скрытая электропроводка. и их следует проводить: за потолками и в пустотах перегородок из горючих материалов — в металлических трубах, обладающих способностью локализации (т.е., способность выдерживать короткое замыкание жил кабеля без перегорания. — Ред.), так и в закрытых коробках »(очевидно, тоже металлических. — Ред.). Стоит отметить, что ПУЭ-7 являются не в комплекте и не учтены многие нюансы разводки.

Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 издания, в котором в основном руководствуются практикой. Сокращенный вариант таблицы из раздела 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых параграфов этой же главы, мы приводим в статье.Также следует упомянуть, что п. 2.1.23 предписывает, что доступ к точкам подключения и разветвителям должен быть сохранен, то есть распределительные коробки должны монтироваться открыто.

Кроме того, действует ГОСТ Р53315-2009 «Продукция кабельная. Требования пожарной безопасности», в разделе 6 которого установлено требование к применению в жилых помещениях кабеля с маркировкой BBGng-LS (в негорючей изоляции, с пониженным дымовыделением).

При любом способе прокладки кабелей цепи должны быть оборудованы автоматами и УЗО, тщательно рассчитывая номиналы этих устройств

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ — ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ

Сегодня в срубах и срубах кабели прокладывают тремя основными способами — в скрытых металлических трубах, на открытых изоляторах и в воздушных кабельных каналах.Они отличаются внешним видом проводки, а также стоимостью материалов и работ.

Скрытая проводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот метод значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность ржавления труб при контакте с влажной древесиной.Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум вдвое дороже обычных и часто поставляются только по запросу.

Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при отделке в классическом стиле и кантри). Скрученные провода (бывают нескольких цветов) и керамические изолирующие чашки совсем недешевы, но затраты на них компенсируются простотой монтажа.

Провода на изоляторах и выключателях под старину прекрасно сочетаются с деревянными стенами (9).Гофрированная труба (10), в отличие от скрученного металлического шланга (12), может обладать способностью локализации и применяться в деревянном доме. Его соединение и фиксация должны выполняться с помощью резьбовых соединений (11) и хомутов (13)

.

Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость электромонтажа будет в 2-3 раза ниже, чем со скрытой разводкой. При необходимости открытая сеть легко может быть дополнена новыми линиями.

Недостаток проводки на изоляторах заключается в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и обустраивать все цепи в доме. с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

Открытая прокладка в кабельных каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий.Сегодня многие производители выпускают серию электромонтажных изделий, кабельных каналов и специальной фурнитуры, позволяющей эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.

Что касается зданий из СИП-панелей и других «каркасов» (которые часто также относят к деревянным домам), то наиболее безопасно проводить электромонтаж в толщине трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое делают кабельную мелочь, при этом последняя отделяется от горючей конструкции негорючим материалом толщиной 10 мм — в полном соответствии с ПУЭ-б.В местах расположения розеток и выключателей необходимо произвести пробу увеличенной глубины и закрыть горючий утеплитель, например, толстым слоем гипсовой штукатурки.

Избегайте близости и контакта проводов, даже защищенных, с горючими парами и гидроизоляционными материалами

БЕЗ ПРОВОДА

Существенно упростить разводку в деревянном доме и сделать разводку более надежной при тушении пожара помогут беспроводные переключатели и регуляторы. Среди них — одно- и многоканальные радио- и ИК-датчики, работающие от батареек (замена батарей требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «устройства», для которых установлены специальные программы для управления домашней электрикой.Такие решения можно использовать для управления конкретными устройствами или их группами (например, жалюзи или освещение) или войти в систему «умный дом», которая контролирует всех электриков в помещениях и на территории приусадебного участка.

ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЯЧИХ МАТЕРИАЛОВ В УСЛОВИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

Читайте также: Как правильно сделать электропроводку в деревянном доме своими руками

КУЛЬТУРА ЭЛЕКТРОУСТАНОВКИ

Чрезвычайно важно, чтобы проводку в доме монтировали не инженеры-строители, а профессиональные электрики, знакомые с требованиями норм.Они контролируют качество комплектующих, рассчитывают номинал защитных устройств, собирают экран, надежно изолируют соединения и выполняют монтаж электроустановок в соответствии с проектом.

Элегантный, но дорогой ретровинк (1А) используется нечасто. Увы, вместо этого электрики прокладывают кабели скрытые в ПВХ-гильзах (15,17) или даже без защиты в пустотах конструкций (16, 18)

ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ — ВИДЕО

© Автор: Владимир Григорьев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Электромонтаж в деревянном доме

Электромонтаж в деревянном доме

Сегодня в загородной застройке наблюдается рост удельного веса деревянных построек, поскольку они имеют множество преимуществ. Однако, помимо положительных качеств, есть и отрицательные черты: быстрая горючесть и горючесть.Поэтому качественная разводка в деревянном доме имеет большое значение, а монтажные работы требуют особых навыков.

Содержание

• Дизайн — основа успеха
• Наружная проводка, установка
• Установка оборудования в щит
• Схема внутренней сети

• Открытый способ установки
• Скрытые особенности проводки

• Маркировка устройств , экраны, кабель
• Установка выключателей и розеток
• Прохождение через деревянные поверхности
• Как выбрать электрический кабель
• Измерение сопротивления проводки

Дизайн — основа успеха

Электромонтаж в деревянном доме начинается с разработки документа, такого как проект электропроводки.На этом этапе выбирается способ прокладки силового кабеля и способы установки выключателей, диммеров, розеток и светильников. Подойти к этому занятию нужно с большой ответственностью, ведь от выбранного способа разводки зависит дальнейшее безопасное проживание в коттедже.

Расположение электропроводки в деревянной конструкции следует заложить еще на стадии проектирования

Для начала рекомендуется пригласить на дом специалиста электромонтажной компании, который осмотрит все комнаты в доме, укажет места установки выключателей, диммеров и розеток.Хозяевам нужно определиться, каким методом будет проложена проводка в деревянном доме. В таких постройках допускается прокладка внутренней электропроводки в плинтусах с кабельным каналом, воздуховодами из ПВХ, гофрированными и жесткими трубами из ПВХ, металлическими трубами, металлическими шлангами.

Наружная проводка, установка

После утверждения проектной документации проводятся электромонтажные работы. Первостепенной задачей является прокладка кабеля от ЛЭП до щита, установленного в доме. Прокладывайте кабель по воздуху или под землей.Чтобы узнать больше, нужно набрать в Google «фото разводки в деревянном доме» и просмотреть предложенные результаты.

Воздуховод для прокладки внешней проводки самый эффективный и экономичный

Воздуховод достаточно быстрый и экономичный. В этом случае используется самонесущий изолированный кабель, имеющий другое сечение и количество жил. Выбор кабеля зависит от мощности и количества фаз.

Подземная техника более трудоемкая и дорогая, но имеет много преимуществ.Кабель находится в земле, поэтому не портит внешний вид конструкции. Срок службы провода довольно большой, так как вероятность его повреждения меньше. Для подземного устройства линии при подведении электричества к деревянному дому применяется силовой медный провод.

Установка оборудования в щит

Завершив внешний электромонтаж деревянного дома, принято подводить ввод кабеля через металлическую гильзу в комнату.Для приема электроэнергии и ее распределения в доме используется вводно-распределительный щит, который необходимо установить в безопасных местах, чтобы обеспечить свободный доступ.

Щиток нельзя устанавливать в помещениях с повышенной влажностью.

Устройства защитного отключения и автоматические выключатели устанавливаются в щит. Особое внимание уделяется подбору автоматики. Рекомендуется использовать продукцию только известных и надежных производителей.

Схема внутренней сети

Внутренняя разводка в деревянном коттедже считается залогом безопасности жильцов.Неквалифицированная электромонтажная работа очень часто приводит к пожарам. Существует два способа прокладки проводки внутри деревянной конструкции — открытый и скрытый. По этим названиям понятен внешний вид данных транзакций ..

Открытый способ монтажа

Из двух способов безопаснее вскрыть проводку в деревянном доме. К тому же выполнение таких электромонтажных работ обойдется дешевле. Провода укладываются на внутреннюю поверхность здания, прикрепляются к потолкам, стенам и другим конструктивным элементам.Спрятать кабель можно разными способами: используя ретро-кабель или поместив его в коробку из ПВХ.

Открытая проводка в деревянном доме: кабель прокладывается в самозатухающих каналах.

Электропроводка прокладывается в самозатухающих каналах. Современный ассортимент такой продукции позволяет подобрать желаемый цвет коробки, имитирующей дерево, под любой дизайн. Такие коробки обычно используются в домах из вагонки и бревна, где стены имеют ровную поверхность.

Электропроводка в коттедже с помощью ретро-плетеного кабеля — еще один способ прокладки материала снаружи.Кабель имеет вид скрученного шнура и закреплен на керамических изоляторах. Такой способ монтажа считается безопасным, так как кабель имеет внешнюю изоляцию из натурального шелка и две из ПВХ-пластика. Главное преимущество — зазор между поверхностью и кабелем. К тому же такой вид проволоки способен украсить любой бревенчатый дом.

Особенности скрытой электропроводки

Скрытая электропроводка характеризуется достаточной недоступностью проводов при модернизации и ремонте жилья, более высокими ценами на услуги и значительно большим требуемым временем на выполнение работ.Однако львиная доля покупателей предпочитает эту технику, ссылаясь на эстетическую привлекательность. Владельцы деревянных коттеджей не хотят портить интерьер и дорогой вид, украсив свое жилище электрическими панелями и проводами.

Скрытая проводка в деревянном доме обычно прокладывается на этапе сборки дома. Для соответствия всем стандартам безопасности кабель должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемники к осветительным приборам, выключателям и розеткам выполняются в специальных отверстиях.

Скрытая проводка в деревянном доме — очень сложный и дорогостоящий процесс, оправданный только эстетикой

При прокладке электрических сетей в деревянных домах рекомендуется соблюдать определенные требования и использовать специальные материалы для обеспечения максимальной безопасности и защиты от пожаров. . В перекрытиях деревянного дома кабель укладывают в трубы из негорючего пластика и следят за тем, чтобы не было механического воздействия на трубу и кабель.

Скрытая проводка может располагаться в заземленных металлических шлангах и металлических трубах.Бревенчатые дома подвержены «усадке», поэтому рекомендуется это учитывать, не позволяя бревнам влиять на проводку в металлических шлангах. Проволока проходит через стену через специальные металлические гильзы. Оба метода монтажа электропроводки имеют свои достоинства и недостатки, поэтому часто практикуется комбинированный способ электромонтажа.

Маркировка приборов, экранов, кабеля

После выполнения проекта электроснабжения необходимо разметить кабельные линии и места для размещения выключателей, розеток, диммеров, щитов и светильников.При разметке нужно соблюдать осторожность, чтобы в будущем не пришлось переделывать выполненную работу. Электропроводку в деревянном доме следует спланировать так, чтобы кабельные трассы не мешали установке мебели.

Проволока в кабельных каналах будет смотреться максимально гармонично и эстетично. Вы можете подобрать любую картину из дерева любого оттенка. К таким каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена этих деталей вдвое выше самих коробок, экономить деньги нецелесообразно, так как несовместимые места коробок никто не совмещает идеально.

Разметка электропроводки в деревянном доме

При покупке каналов следует обращать внимание на толщину стенок и короба замка. Выполняя монтаж проводов в миниатюрных коробках, имеющих тонкие стенки и двойные замки, электротехнические компании не думают, что в большинстве ситуаций обслуживание электропроводки в таких коробках провоцирует поломку замков при открытии крышки канала.

Чтобы добавить кабель в коробку, придется покупать новые каналы и заново выполнять электропроводку и коробки.Двойной замок требует использования специализированного инструмента, которым можно открыть крышку, но абсолютно не все электрики задумываются об этом. Лучше выбирать короб с технологически выдержанной геометрией профиля, большими стенками и одинарным замком.

Установка выключателей и розеток

Когда схема подключения в деревянном доме изучена, а разметка кабельных линий завершена, можно браться за разводку выключателей и розеток. Все выключатели, диммеры и розетки, основания для бра и светильники должны иметь металлическую платформу для крепления к потолку или стене электромонтажного изделия, поскольку электромонтаж электрооборудования на металлических платформах является наиболее пожаробезопасным вариантом.

Установка выключателей и розеток в деревянном доме

После установки всех участков следует заняться установкой кабельных коробов. Каким бы точным ни был глаз специалиста, все электромонтажные работы должны выполняться с использованием уровня.

Проход по деревянным поверхностям

Вся проводка, проходящая через деревянные стены, перегородки, фундаменты, должна выполняться по металлическим трубам, которые называются вводами. Перед тем как приступить к электромонтажу провода через горючие стены, рекомендуется просверлить их, затем вставить в отверстие металлическую втулку так, чтобы ее края выступали не менее чем на 1 сантиметр с обеих сторон горючего основания.

Прохождение провода через деревянные поверхности

Рекомендуется обратить особое внимание на то, чтобы такие рукава по краям были снабжены пластиковыми рукавами, которые могут защитить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами, они уберегут изоляцию кабеля от повреждений. После этого кабельный канал нужно смонтировать таким образом, чтобы конец металлической гильзы входил в коробку.

Как выбрать электрокабель

Для прокладки электропроводки в деревянном доме нужен определенный кабель.Провод для питания частного дома следует покупать с индексом «NG», что означает «кабель, не поддерживающий горение», и с обозначением «LS», что означает «пониженное дымовыделение». Для электромонтажа в деревянном доме предпочтительнее выбирать провод, отвечающий всем существующим требованиям пожарной безопасности, а также имеющий все необходимые сертификаты качества.

Выбор электропровода для деревянного дома

Выбор сечения разводки напрямую зависит от мощности, которую потребляет электрооборудование.В светотехнических проектах дизайнеры обычно закладывают 3 на 1,5 миллиметра, а на розеточные группы — 3 на 2,5 миллиметра. Для организации электроснабжения электроплит понадобится провод, сечение которого не менее 6 квадратных миллиметров. На кабеле лучше не экономить. Линии розеток должны быть рассчитаны с минимальным количеством розеток, расположенных в одной группе. Если от экрана к блоку проложен провод, состоящий из 4 выводов, то больше ничего подключать к нему не рекомендуется. Только тогда проводка прослужит долгие годы.Связь сечения кабеля и мощности электроприборов можно найти в соответствующих таблицах.

Измерение сопротивления проводки

После выполнения таких работ, как устройство электромонтажа в деревянном доме, нужно сразу измерить сопротивление изоляции проводки.

Измерение сопротивления проводки в деревянном доме

Данная манипуляция проводится для того, чтобы не повредить изоляцию жилы при установке. Такие электрические замеры рекомендуется проводить раз в 3 года, чтобы защитить деревянный дом и его легковоспламеняющиеся основания от коротких замыканий в электропроводке.

Таким образом, проблема монтажа электропроводки заключается в следующем: зачастую неопытные мастера считают, что кабель в деревянной конструкции должен быть таким же, как и в простой квартире. Это недопустимо, ведь электропроводка здания из дерева должна отличаться повышенными характеристиками пожарной безопасности. Если выполнять монтажные работы по приведенной выше инструкции, проводка в вашем коттедже прослужит долгие годы.

Правила прокладки кабеля в деревянном доме

Электропроводку следует монтировать в соответствии с установленными правилами и нормами.Мастер, выполняющий эту работу, должен иметь соответствующую квалификацию и опыт. Если у хозяина частного дома есть хотя бы минимальные навыки в области электричества, он может пройти всю процедуру самостоятельно. Необходимо неукоснительно следовать рекомендациям опытных профессионалов.

Прокладка кабеля в деревянном доме — мероприятие серьезное. В этом случае крайне важно обеспечить высокую надежность системы. Малейшая искра может вызвать пожар. Чтобы этого не произошло, необходимо ознакомиться с существующими требованиями к такому процессу.

Требования безопасности

Прокладка кабеля в деревянном доме (фото представлены ниже) является ответственным мероприятием. Многие владельцы частной собственности предпочитают проводить всю процедуру самостоятельно. Это экономит значительные средства семейного бюджета.

Однако профессиональные установщики утверждают, что такая работа является очень ответственной. От правильности его выполнения будет зависеть безопасность проживающих в доме людей. Древесина — горючий материал. Поэтому существует определенная угроза возгорания.Статистика утверждает, что более половины пожаров в деревянных домах вызваны неисправной электропроводкой.

Именно по этой причине были разработаны строгие правила, минимизирующие этот риск. Прокладку кабеля в деревянном доме регламентировать СНиП. И многие домашние мастера сталкиваются с довольно жесткими требованиями, которые прописывают перечисленные стандарты. Плохая проводка устанавливается в том случае, если мастер решит пренебречь некоторыми правилами, если предписания кажутся ему довольно жесткими.

Возгорание может возникнуть при нарушении целостности оболочки провода.Такая ситуация возможна в двух случаях. Если мастер не рассчитает суммарную мощность потребителей электроэнергии, подключенных к этой линии, нагрузка на изоляцию будет высокой. Со временем он растает. Короткого замыкания не избежать. Также в процессе установки мастер может случайно повредить целостность провода. Со временем кабель тоже будет перегреваться под нагрузкой. Точное выполнение всех правил EIR, даже если они на первый взгляд жесткие, гарантирует безопасность владельцев деревянного дома.

Способы прокладки

Прокладка кабеля в деревянном доме согласно ПУЭ может производиться двумя способами. Есть открытая и скрытая проводка. В первом случае провода проходят по поверхности стен и потолка. Их можно замаскировать, но они не врезаются в стену. Второй способ предполагает подготовку специальных каналов в толщину стены.

Изучая правила ПЭУ-6, которые касаются скрытого монтажа электропроводки в деревянном доме, следует отметить, что существует четкое ограничение при выборе материалов.В этом случае допускается применение только двух методов. Первый из них предполагает использование при установке металлической втулки (специальной трубы). Второй подход позволяет устроить скрытую проводку в слое штукатурки. Он должен окружать провод со всех сторон слоем не менее 10 мм.

Многие мастера делают фатальную ошибку при создании закрытой системы. Следует четко понимать, что использовать прокладку гофрированного кабеля в деревянном доме в толщину стены категорически запрещено.Никакие пластиковые, ПВХ материалы для этой процедуры не подходят.

Если проводка монтируется домашним мастером самостоятельно, рекомендуется использовать открытый метод монтажа. Так легче выполнять, безопаснее. Однако и в этом случае следует также соблюдать рекомендации СНиП, ПУЭ.

При открытом способе монтажа допускается применение пластиковой гофрированной трубы из негорючего материала. Кроме того, провод можно держать в специальном электрическом ящике. Допускается открытый монтаж кабеля.В этом случае получается создать интересный декоративный эффект. Это называется ретро-проводкой. Выбор типа установки зависит от многих факторов. К этому процессу следует отнестись как можно более серьезно.

Скрытая проводка

Как уже говорилось выше, определите особенности прокладки кабеля в деревянном доме пуэ. Если хозяева дома хотят выполнить скрытый монтаж электрических кабелей, следует внимательно изучить каждую деталь этого процесса. Сохранность имущества и безопасность владельцев частной собственности зависят от правильности даже незначительных действий.Скрытый способ монтажа — самый затратный и сложный. Этот прием потребует от домовладельцев много времени и сил. К этому следует быть готовым. Если есть сомнения в реальности выполнения всех требований и норм, лучше отдать предпочтение открытому способу размещения.

Как уже было сказано выше, существует два способа монтажа замкнутой проводки в деревянном доме. В первом случае используется специальная труба. Это металлический рукав, который изнутри следует покрыть слоем краски или оцинковать.Труба для кабеля в деревянном доме способна защитить древесину от тепла и огня в случае нарушения целостности оболочки кабеля.

Чтобы не повредить изоляцию кабеля при прокладке, по краям трубы следует ставить специальные резиновые заглушки. В противном случае острые края металлической трубы могут нарушить целостность внешнего слоя кабеля. Лучше всего использовать медные трубы. Они монтируются под небольшой уклон. Это позволит конденсату вытекать из канала.

Прокладка проводов в слое штукатурки в деревянном доме практически не применяется. Толстый слой раствора выглядит неестественно. Поэтому желая сделать проводку скрытой, в толще стен вырезают каналы для металлических труб. На это уйдет много времени. Планировать расположение каналов следует очень тщательно. При этом ведутся подробные схемы, куда идут провода в комнате.

Открытая проводка

Открытая прокладка кабеля в деревянном доме — более простой и безопасный способ монтажа при самостоятельном расположении системы.При этом использовать электрические гофры, швеллеры. Возможно дооснащение открытым кабелем.

Использование гофрированных трубок из специального пластика позволяет создать надежную, долговечную систему. Материал такого канала не подлежит прожиганию. В такой трубе может проходить несколько проводников.

Недостатком представленного метода является невысокая эстетичность. Для подключения всех розеток в доме может потребоваться установка сразу нескольких рядов гофрированных труб.Выглядит неэстетично. Поэтому представленный способ подходит только для подвода проводов к некоторым розеткам, установленным близко к полу.

Следует отметить, что гофрированная трубка не может плавно проходить по поверхности. Местами будет провисать. Это также не добавляет эстетики такой системе. При очистке таких каналов невозможно быстро и тщательно очистить скопившуюся пыль. Он будет накапливаться в канавках материала. Интерьер в этом случае выглядит неопрятно. Это безопасная система, но сегодня она используется редко.

Гофрированную кабельную трубу в деревянном доме часто заменяют довольно эстетичным кабельным каналом. Это специальные ящики из негорючего пластика. Они выглядят довольно сдержанно. При необходимости можно покрасить пластик в цвет, подходящий под дерево. Это сделает проводку менее заметной. О том, как крепится кабель в пластиковой коробке, стоит узнать подробнее.

Электропроводка кабельного канала, ретро проводка

Прокладка кабельного канала в деревянном доме Иногда это единственно возможный вариант подключения всех потребителей электроэнергии к сети.Популярность этого метода объясняется его простотой и невысокой стоимостью.

Канал пластиковый. Он защелкивается на крышке. Такие каналы со временем можно легко переделать, произвести доработку проводки. Однако представленный метод имеет ряд недостатков. Дело в том, что производители кабельных каналов предлагают довольно скромный перечень разных углов, переходов и заглушек для таких систем. Это может повлиять на общий вид интерьера.

Также обратите внимание, что деревянный дом, даже из очень качественной древесины, со временем дает усадку.Если вовремя не переделать ранее установленные кабельные каналы, они могут деформироваться, потрескаться. Через год после постройки этому вопросу стоит уделить особое внимание.

Есть еще один вариант прокладки кабеля в деревянном доме. Это также регулируется стандартами PES-6. Это ретро проводка. Не закрывает никакие коробки, трубы. Провода открыто лежат на стене. Их скручивают и подводят к керамическим изоляторам.

Прокладка кабеля для освещения косички в деревянном доме На сегодняшний день чрезвычайно популярный подход при создании интерьера.Для этого используется специальный кабель. Обычные типы проводов (типа ПУНП) в этом случае использовать нельзя. Под них нужно будет подложить асбестовую прокладку толщиной 10 мм. Это сильно портит внешний вид. Поэтому ретро-проводку необходимо создавать в соответствии с существующими правилами техники безопасности.

Подготовительные работы

Выполняя прокладку кабеля освещения в деревянном доме косичкой, в пластиковом канале или трубе в толще стены, вам потребуется выполнить ряд подготовительных работ.Есть конкретная инструкция, в соответствии с которой выполняются все действия.

Сначала составляется план проводки. В нем перечислены все элементы сети, точный размер и мощность оборудования. И вам нужно будет определить максимальную нагрузку на связь. При этом учитывается, какие потребители будут подключены к электричеству в каждом месте.

При создании плана важно учитывать размер дома. Необходимо эксплуатировать несколько отдельных линий электропроводки.Они отойдут от основного щита. Важно не забыть создать отдельную линию для освещения двора. Если в доме будет использоваться мощное оборудование (котел, котел, электропечь и т. Д.), Для них создается отдельная линия с автономной машиной.

После этого можно будет определить, какие типы проводов, розетки, выключатели, автоматические выключатели и другие изделия необходимо будет приобрести перед установкой.

Инструкция по прокладке кабеля в деревянном доме предполагает подведение электрического проводника к дому от внешних источников питания.На этом этапе он подключается к автоматическому выключателю. Одновременно устанавливается распределительная пластина. В системе также потребуется установить электросчетчик.

После создания этого объекта вы можете выполнять прокладку кабеля по дому. Его подводят к каждой обозначенной на плане точке, которая впоследствии будет играть роль розетки, выключателя и т. Д. Также необходимо смонтировать заземление и УЗО.

Когда все вышеперечисленные манипуляции будут завершены, проведите тесты системы.Проводка должна работать в соответствии с расчетной документацией. Если есть отклонения, необходимо найти причину, устранить ее. В противном случае эксплуатация электросистемы будет нецелесообразной.

Выбор оборудования

Важно перед началом монтажа правильно рассчитать параметры проводов, сколько оборудования и какое проложить кабель в деревянном доме своими руками будет проще, если вначале учитывать рекомендации нормы и советы опытных электриков.Потребуется произвести сложные расчеты. Каждая линия, отходящая от щита, определяется отдельно.

При создании сделки могут применяться алюминиевые и медные провода. Второй вариант предпочтительнее. Алюминиевые разновидности в этом случае не подходят. Их сечение должно быть больше, чем у медных проводников. В этом случае алюминий считается хрупким металлом. Если он погнется, он может сломаться. Надежность такой разводки будет невысокой. Далее просуммируйте номинальную нагрузку всех потребителей электроэнергии, которые будут подключены к отдельной линии.В соответствии с результатом определите размер сечения провода.

Правила прокладки кабеля в деревянном доме разрешают использование кабеля с маркировкой NYM илиVVGng. Последний дешевле. Однако у первого типа проволоки есть особый изолирующий слой. Считается более надежным. Не стоит экономить на своей безопасности.

Розетки необходимо подключать к сети трехжильным проводом. Он должен иметь контур заземления. Электропроводка должна быть рассчитана на оборудование, которое будет к ним подключено.Также они могут отличаться конфигурацией. Есть внешние и скрытые розетки.

В некоторых случаях может потребоваться установка нескольких комбинированных розеток. Переключателям также нужно выбрать количество клавиш. Иногда эти элементы электросистемы также совмещают с розетками. Выбор такого оборудования зависит от работы схемы.

Коммутатор и автоматика

При прокладке кабеля в деревянном доме очень важно рассчитать номинальную мощность каждой отдельной линии.Установка автоматов в распределительный щит выполняется в соответствии с этой характеристикой системы.

Следует отметить, что в процессе замены старой электропроводки в деревянном доме нельзя устанавливать машины большей номинальной мощности, чем предусмотренная линией. Если произойдет перегрузка провода, он не отключится от источника питания. Если установить автоматику с низким номиналом, она будет постоянно отключать сеть, даже если на кабель не будет значительной нагрузки.К новым проводам каждой линии подключается новая машина.

При замене старой автоматики также важно учитывать, в какой секции есть подводящий провод, обеспечивающий электричеством весь объект. При реконструкции старой проводки ее тоже обязательно поменять. В противном случае он не будет соответствовать требованиям вновь установленной проводки. В этом случае кабель может перегреться. Это пожароопасная ситуация.

Прокладка электрического кабеля в деревянном доме может потребовать присутствия представителей энергоснабжающей организации.Помогут установить счетчик и опломбировать.

При выборе автоматики следует учитывать, какой тип схемы подключен к дому. Для однофазных и трехфазных сетей приобретите соответствующее оборудование. Автоматический выключатель чаще всего монтируют после счетчика.

В распределительной коробке после завершения установки компонентов системы должны находиться несколько обязательных устройств. К ним относятся электросчетчик, автоматы для групп электроснабжения, УЗО, вводная автоматика.Корпус корпуса должен быть заземлен. Все внутренние системы устанавливаются на DIN-рейку.

Заземление

Прокладка кабеля в деревянном доме обязательно требует заземления. Его можно установить самостоятельно. Для этого нужно подготовить 3 металлических уголка длиной 3 м, обрезки из того же материала 1 м.

Надо выкопать траншею в земле. Он будет иметь форму равностороннего треугольника (длина сторон 1 м). Глубина 30 см. В каждой вершине треугольника вбиваются уголки длиной 3 м.Они соединяются сваркой короткими металлическими отрезками. К одному из длинных углов нужно проделать дырочку. При помощи гайки и болта к ней монтируют провод для заземления. Он подается на распределительный щит и устанавливается в шину заземления. Сюда же подключаются все цепи заземления от электроприборов в доме. Заземляющий провод желто-зеленого цвета.

Также в системе должно быть установлено УЗО. Это защитное устройство предотвращает поражение человека электрическим током в случае пробоя изоляции проводов.УЗО реагирует даже на мелкие нарушения. Это делает работу электрооборудования безопасной.

Тестирование системы

Прокладка кабеля в деревянном доме заканчивается тестом. Самостоятельно провести подобную процедуру не получится. Вам нужно будет вызвать квалифицированных мастеров электролаборатории. Для этого у них есть все необходимое оборудование.

В процессе испытаний сотрудники организации изучают сопротивление изоляционных материалов проводов, заземляющего кабеля и цепи «фаза-ноль».«Также осматривают работу автоматики, проверяют работу УЗО.

Только после проведения всех тестов владелец дома может убедиться, что проводка исправна, ее работа безопасна. Сотрудники, проводившие проверку, передают владельцу частной недвижимости копия протокола.На ней должна быть указана компания, поставляющая электроэнергию на объект.

Схема, показывающая все элементы электропроводки в доступном для просмотра месте. Если вам нужно быстро провести ремонт, поможет чтобы быстро найти место повреждения.Чаще всего схему наклеивают на внутреннюю дверцу распределительного щита. Только после выполнения всех перечисленных манипуляций можно будет эксплуатировать электропроводку.

Рассмотрев особенности прокладки кабеля в деревянном доме, Вы сможете выполнить все необходимые работы самостоятельно.

Как провести грубое электричество в новом строительстве

Шагов:

1. Для запуска новых электромонтажных работ обычно требуется разрешение на строительство. Проконсультируйтесь с вашим местным строительным отделом для получения дополнительной информации.

Распределительные коробки

2. должны быть установлены на расстоянии 18 дюймов от пола для розеток. Закрепите гвозди в коробках прямо на шпильках.

Кодекс

3. требует, чтобы розетка из любой точки стены находилась в пределах 6 футов. Это минимальное требование.
4. Просверлите отверстие в центре каждой шпильки для проводки.
5. Разверните кабель 14-го калибра, чтобы сплющить его, затем пропустите его через отверстия в шпильках. Протяните достаточно проводов, чтобы добраться до каждой коробки, и оставьте немного свободного места для работы.
6. Закрепите кабель на расстоянии 6 дюймов от коробки с помощью скоб для кабеля.
7. Снимите 8 дюймов оболочки с проволоки и вставьте ее в коробку.
8. В коробках с несколькими проводниками соедините вместе оголенные провода заземления и закройте их зеленой гайкой, оставив один оголенный провод открытым.
9. Установите электрическую коробку на расстоянии 48 дюймов от пола по центру для выключателя света.
10. Проведите провод от розетки через распределительную коробку к первому осветительному устройству. Оттуда соедините другие приспособления проволокой.
11. Прикрепите провода светильников к потолочным балкам с помощью скоб.
12. Подсоедините провода к осветительной арматуре.
13. Закрепите осветительные приборы на месте.
14. Свяжите подающую проволоку от ближайшего выхода к монтажной панели. Убедитесь, что питание отключено при главном отключении. Многие новые помещения требуют использования прерывателя цепи дугового замыкания. Заклейте новый прерыватель изолентой, чтобы предотвратить случайное включение цепи до того, как будет установлена ​​окончательная электрическая часть.
15. Попросите местного инспектора подписать электромонтажные работы перед тем, как покрыть гипсокартоном.

Ресурсы:
Все материалы, использованные для этого проекта, в том числе розеточные коробки, неметаллический провод, скобы, прерыватель цепи AFCI (Arc Fault Circuit Interrupter), утопленный корпус приспособления и переключатели, можно найти в местном домашнем центре или местный центр электроснабжения.

Экспертная помощь в этом проекте была предоставлена ​​Caron Electric.

Крепление электрических кабелей к элементам каркаса

Большая часть проводки в современном доме состоит из кабелей с неметаллической оболочкой или кабеля NM (также известного под популярной торговой маркой Romex).Кабель NM должен поддерживаться рамой при прокладке через стены, потолок и пол. Национальный электротехнический кодекс (NEC) описывает спецификации для крепления кабеля NM и другой электропроводки. Большинство местных строительных властей следуют рекомендациям NEC, но в любом случае вы должны соблюдать местные правила и особые требования, которым вы должны соответствовать для прохождения проверок. Закрепление кабелей предотвращает чрезмерное движение, которое может ослабить соединения или привести к повреждению кабеля.

Держатель кабеля общего назначения

Прокладки кабеля NM должны поддерживаться как минимум через каждые 54 дюйма.Они также должны быть закреплены в пределах 12 дюймов от электрической коробки, которая включает кабельный зажим, или в пределах восьми дюймов от коробки или корпуса без кабельного зажима. Учтите, что «опора» не всегда означает крепление кабеля к каркасу. Например, при типичной прокладке кабеля внутри каркасной стены кабель проходит через отверстия, просверленные в стойках стены, на протяжении большей части его горизонтального участка. Когда кабель приближается к электрической коробке, он поворачивается вверх или вниз по стороне шпильки в сторону коробки и крепится (обычно с помощью скоб для кабеля) к стороне шпильки в пределах восьми или 12 дюймов от коробки. как требуется.В этом распространенном случае большая часть кабеля поддерживается рамой, но не крепится к ней.

Крепежные тросы

Используйте что угодно, от U-образной скобы до гвоздей с пластиковыми зажимами для кабеля. При выборе и установке скоб и других креплений для кабелей следует соблюдать несколько важных правил:

• Используйте фиксатор правильного размера, соответствующий размеру и количеству закрепляемых кабелей.
• Используйте изолированные скобы и застежки.Избегайте использования простых металлических скоб и никогда не используйте стандартные скобы или другие крепежные детали, не предназначенные для электрических установок.
• Расположите кабели ровно напротив каркаса перед их закреплением; не закрепляйте кабели на краю.
• Плотно закрепите кабели, но не настолько плотно, чтобы кабель не повредился или не вышел из крепления.
• В большинстве случаев закрепите только один кабель под каждым креплением. Иногда допустимо закрепить два двухжильных кабеля (плюс заземление), например, одной скобой, но желательно не складывать кабели вдвое.Запрещается закреплять более одного трехжильного кабеля одной скобой.
• Используйте крепления штабелеукладчика, чтобы прикрепить несколько кабелей к одному элементу каркаса. Это позволяет штабелировать кабели для более аккуратной и безопасной установки. Зажимы либо прибиваются, либо привинчиваются к раме, а кабели фиксируются путем защелкивания их в пазах.
• Избегайте резких изгибов кабеля сразу после коробки, просверленного отверстия, скобы или зажима. Кабели не должны изгибаться с радиусом менее пяти диаметров кабеля.

Не забывай неудачу

Правила возврата применяются, когда кабели проходят через отверстия в каркасе или когда они проходят параллельно сторонам каркаса и прикреплены к ним. Это включает в себя большинство кабельных трасс в готовых частях дома. Общее правило отступления заключается в том, что кабели должны располагаться на расстоянии не менее 1 1/4 дюйма от поверхности элементов каркаса. В стене, потолке, полу или крыше, обрамленных стандартным брусом (два на четыре, два на шесть и т. Д.), Грани представляют собой узкие края, которые покрываются гипсокартоном или другим поверхностным материалом.Если требование возврата не может быть выполнено, вы должны защитить кабель, установив стальную пластину, которая крепится к лицевой стороне каркаса, по центру над местом расположения кабеля. Требование отступления также означает, что кабели не могут быть закреплены бок о бок на широких сторонах шпилек размером два на четыре; недостаточно места, чтобы обеспечить достаточное отступление для обоих кабелей. Здесь наиболее удобны крепежные элементы штабелеукладчика.

Cordwood: пять основных электрических советов

Прокладка электрических проводов в деревянном доме требует понимания домашней электрической системы и электробезопасности.Я лично решил обе проблемы, наняв специалиста-электрика, чтобы он помог мне установить проводку.

В течение последних 30 лет учителя из дровяной древесины пропагандируют использование почвенных каркасов для домов из дровяной древесины. Так много преимуществ: 1. Крыша может быть возведена до того, как начнется укладка дров. 2. Проводка может быть установлена. 3 Сантехнические линии можно запустить. 4. Шкафы могут быть установлены. 5. Материалы и рабочие остаются высокими и сухими. 6. Если зима наступит рано, незаконченные участки можно временно оградить, а внутренние работы можно будет продолжить.

Самый эффективный способ прокладки электропроводки — это сделать это до того, как будут построены стены из бревна. То же самое и с сантехникой. Хороший план дома / этажа должен включать в себя все характеристики проводки.

Вот пять основных способов подключения бревенчатого дома. Владелец / застройщик должен провести анализ затрат и выгод, чтобы определить, что работает с точки зрения бюджета, что безопасно, а что одобрено кодексом.

I. С использованием металлического кабелепровода . Это самый безопасный и наиболее совместимый с кодом метод.Провода можно тянуть после установки кабелепровода и менять в любое время.

2. Используя проволоку 14-2 или 12-2 , прикрепленную скобами к середине каркаса стойки. Электропроводка 12-2 также может использоваться для подземной проводки, оболочка провода непроницаема для почвы.

3. 14-2 проводка прилеплена к стойкам и проложена на чердак. Обратите внимание на угол стека, построенный в виде единой стойки слева.

Окно со стойкой имеет отверстие для розетки под ним.Клейкая лента — это попытка убрать отпечатки ладоней на столбе 150-летней давности.

4. Blue Smurf Wiring (гибкие пластиковые трубки).

Провода можно «пропустить / протянуть» через гибкую трубку заранее. Пластиковая оболочка защищает провода. Розетки и выключатели можно разместить в любом месте стены (а не только рядом со стойкой).

Это законченный интерьер дома «Blue Smurf Wiring», пластины переключателей прикрепляются к стойке, а затем закрепляется крышка.

5. Канал с выдолбленными бревнами для штепсельных ящиков.

6. Труба может быть размещена внутри стен из бревенчатой ​​древесины. Это также называется кабельной дорожкой или дорожкой , проводной (среди других названий) и позволяет строителю принимать решения о проводке после того, как дрова будут закончены.

Обратите внимание на привлекательный беспорядочный рисунок и плотные стыки раствора.

Электропроводка Raceway устанавливается на поверхность стен.

Майкл Хэнсон из Миннесоты демонстрирует свое решение трубок Blue Smurf для утверждения норм и простоты конструкции.

Компания Peterson демонстрирует соответствие нормам в Висконсине с использованием провода 14-2 с проволочными скобами вдоль внутренней стороны столбов (там, где ступка не касается.

Боб Галламор дает хороший совет, когда предлагает: «Не экономьте на своей электрической коробке. Я купил коробку на 200 ампер с 40 ячейками (она может вместить до 80, если вы используете тандемные выключатели).Выключатели 15A и 20A стоят менее 5 долларов, поэтому нет смысла перегружать их, чтобы сэкономить на установке… »

Боб также предлагает маркировать входящие и исходящие провода, чтобы вы не испортили соединение. «Есть отдельный выключатель для розетки GFI для боковой двери, двери в гостиную и стороны дома, выходящей в сад. Я полагаю, что эти 3 добавляют около 200 долларов к стоимости моей электрической установки, но наличие надежного и безопасного источника питания в этих местах будет полезно до тех пор, пока здесь есть дом.”

Это не исчерпывающий список, это только начало. Я не упомянул BX, Romex или другие методы безопасной изоляции проводов от случайного повреждения. Размещение проводки в центральной полости (второй вариант) на расстоянии 8 дюймов от потенциального повреждения (и закрепление скобами для проводов) — самый простой и наименее затратный метод прокладки проводки ДО начала заполнения дровами. Я буду продолжать ДОБАВЛЯТЬ подсказки и уловки.

Если вы хотите узнать, как построить коттедж, хижину или дом из бревен, посетите сайт www.cordwoodconstruction.org Пока вы там, щелкните изображения, прочитайте краткие статьи, ознакомьтесь с последними семинарами и информационным бюллетенем, а если вам интересно, щелкните на Online Bookstore , чтобы увидеть всю литературу по древесине, доступную в печатном и электронном формате .

Если у вас есть вопросы, на которые нет ответов на веб-сайте, вы можете написать мне по адресу [email protected]

Читатели запросили краткую биографию, так что вот:

«Ричард и Бекки Флэтэу построили свой бревенчатый дом без закладных в 1979 году в Меррилле, штат Висконсин.С тех пор они написали книги, провели семинары, содействовали конференциям Cordwood в 2005, 2011 и 2015 годах и консультировали производителей дровяной древесины. Cordwood Construction: Best Practices DVD, Cordwood Construction Best Practices (печатная версия) и Cordwood Conference Papers 2015 — новейшие публикации, доступные в их онлайн-книжном магазине. www.cordwoodconstruction.org

Щелкните изображение, если хотите заказать этот DVD с «лучшими из лучших».

Электромонтаж в доме

Требования к проводке различаются в зависимости от типа конструкции и элемента здания.

На этой странице:

• деревянный каркас
• стальной каркас
• блок из бетона и полистирола
• тюк соломы
• земляные конструкции
• пространства под крышами
• скиллион крыш
• бетонные полы
• деревянные полы.

Для всех типов конструкций:

• Не повреждайте изоляцию вокруг проводов во время установки.
• Установите кабелепровод или втулку в бетонную плиту перекрытия в точке входа для подземных кабелей питания.
• Установите рукав для проводки, проходящей через изоляцию из полистирола.

Деревянный каркас

• Убедитесь, что отверстия достаточно большие для размера / количества устанавливаемых кабелей. Если отверстие слишком мало, изоляция может быть повреждена при протягивании кабеля.
• Убедитесь, что сверление и надрез не превышают пределов, установленных NZS 3604 для размера и местоположения рамы. Основные правила изложены в стандарте 7.1.7 (балки перекрытия), 8.5.2 (обрезные стойки) и 8.7.5 (верхняя и нижняя плиты).

Стальной каркас

• Отверстия обычно предварительно просверливаются.
• Установите проводку, как для деревянного каркаса.
• Установите втулки в отверстия, через которые должны быть пропущены кабели, чтобы защитить кабели от повреждений (на некоторых каркасах предварительно установлены втулки).
• Используйте саморезы, чтобы прикрепить промывочные коробки, распределительные щиты и измерительные щиты.
• Убедитесь, что каркас заземлен.

BRANZ рекомендует временно заземлить рамы во время установки для дополнительной защиты.

Блок из бетона и полистирола

• Спланируйте схему разводки до начала строительства, чтобы было определено расположение всех кабелепроводов, промывных коробок и т. Д.
• Установите трубы из ПВХ в стены перед укладкой бетона или раствора.
• Защита проводки открытого монтажа путем прокладки в магистральном канале.
• Установите деревянные блоки в конструкцию из пенополистирола, чтобы обеспечить прочную фиксацию настенного оборудования, такого как светильники, полотенцесушители, обогреватели.

Тюки соломы

• Проложите трубы из ПВХ через стены, чтобы промыть ящики и места для настенных светильников.
• Установите большой кабелепровод для доступа электросети к блоку счетчика.
• Укажите установку деревянных блоков с привинченными к ним коробками для промывки в конструкцию тюка соломы, чтобы обеспечить надежное крепление настенного оборудования, такого как светильники, полотенцесушители, обогреватели и т. Д.

Земляные конструкции

• Проложите ПВХ-канал через стены, чтобы промыть коробки и места для настенных светильников.
• Установите большой кабелепровод для доступа электросети к блоку счетчика.
• Вырежьте каналы кабелепровода бензопилой.
• Используйте промывочные коробки, предназначенные для бетонной или бетонной кирпичной кладки.
• Установите деревянные блоки для промывных ящиков, чтобы обеспечить прочную фиксацию настенного оборудования, такого как светильники, полотенцесушители и обогреватели.

Пространства на крыше

• Держите основные кабельные каналы подальше от люка. Доступ к люку кабели в пределах 2 метров от крышки люка, а также в местах доступа более 600 мм необходимо обрезать.
• Расположите кабели сверхнизкого напряжения и связи на расстоянии не менее 300 мм от трассы силовых кабелей (лучше дальше).
• Не прокладывайте силовые кабели над фермами, чтобы избежать попадания в кабель кровельного гвоздя.
• Закрепите всю проводку на деревянных обрешетках, где кабель проложен под прямым углом к ​​основному каркасу.

BRANZ рекомендует устанавливать светильники и электрические розетки в пространстве под крышей, чтобы обеспечивать электроэнергией такие установки, как система вентиляции, насос солнечной панели или для работы в кровельном пространстве.

Skillion крыш

Предварительное планирование имеет важное значение, так как после облицовки потолков установка дополнительных кабелей затруднена.

• Пропустите кабели через отверстия в центре потолочных балок, чтобы свести к минимуму вероятность проникновения кровельного гвоздя в кабель.
• Перед установкой даунлайта проверьте размер потолочного пространства, чтобы убедиться, что они подходят.
• Укажите даунлайты с маркировкой IC и IC-F, которые можно покрыть изоляцией.

Бетонные полы

• В трубопроводах, которые необходимо проложить внутри бетонной плиты, обычно используются трубы диаметром 25 мм для электропитания, телефона, данных и телевидения.
• Сетевой кабельный канал от измерительной коробки обычно имеет диаметр 50 мм с изогнутым изгибом, чтобы в него можно было также установить основное заземление. (Обратите внимание, что если подземный сетевой кабель длинный, это может быть многожильный алюминиевый провод, требующий 100-миллиметрового канала и гибкого изгиба).
