Расчёт двухскатной крыши — онлайн калькулятор

Инструкция для онлайн калькулятора расчета материалов и габаритов двухскатной крыши

Для начала расчета двухскатной кровли, укажите масштаб чертежей.

Выберите необходимый вариант крыши: 1 – простая двухскатная крыша, 2 – кровля с примыкающим элементом (т.н. слуховое окно). Учтите, второй вариант в реализации сложнее и дороже первого, а место сочленения (т.н. ендова) это потенциально опасное место для возникновения протечек, которое требует особого внимания при монтаже.

Значения размеров заполняйте в миллиметрах (мм):

Y – Высота кровли, расстояние от перекрытия чердака до конька. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина здания.

C – Размер свеса. Свес защищает стены и фундамент дома от атмосферных осадков. Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм. Учитывайте особенности климата Вашего региона согласно СП 131. 13330.2012 «Строительная климатология» (Актуализированная редакция СНиП 23-01-99*).

B – Длина крыши, с учетом свесов за пределы фронтонов.

Если Вы выбрали вариант кровли №2 (со слуховым окном), введите также следующие значения:

Y2 – Высота примыкающего треугольного элемента;

X2 – Ширина основания;

C2 – Выступ, т.е. расстояние от основания до края свеса.

Стройматериалы кровли:

S1 – Ширина стропила.

S2 – Толщина стропила.

С3 – Шаг стропил, т.е. расстояние между соседними стропилинами.

S1 и S2 – важные параметры определяющие надежность всей стропильной системы. Сечение стропила (ширины S1 и толщины S2) зависит от действующих на него нагрузок. Собственный вес стропильной системы, обрешетки, кровельного пирога – это постоянные нагрузки; временные – снеговые, ветровые; особые – сейсмические воздействия, промышленные взрывы). Также на выбор ширины и толщины стропила влияет качество и вид используемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага стропил (С3) для разной длины приведено в таблице.

При выборе сечения стропил обязательно учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» и устанавливать расчетом на нагрузки несущую способность в соответствии СП 20. 13330.2011 «Нагрузки и воздействия».

С4 – Выпуск крыши (свес) со стороны фронтонов. Оптимальное значение С4 примерно 500 мм.

O1, O2  – ширина и толщина доски обрешетки набиваемой на стропила. Согласно СНиП II-26-76* «Кровли» обрешётка выполняется из брусков с минимальным сечением 30×50 мм.

В зависимости от шага стропил рекомендуемое сечение обрешётки принимают по таблице.

R – Расстояние между досками обрешетки зависит от применяемого кровельного материала (например шага волны черепицы). Значение величины R рекомендовано СНиП II-26-76* «Кровли». В частности основанием под кровлю из асбестоцементных волнистых листов – шифера гражданских зданий с чердаком должна быть обрешетка из рядовых брусков сечением 60х60 мм. Для обеспечения плотной продольной нахлестки все нечетные бруски обрешетки должны иметь высоту 60 мм, а четные 63 мм. Шаг брусков обрешетки должен составлять не более 750 мм. Для брусков обрешетки применяют древесину хвойных пород в соответствии с требованиями СНиП II-25-80 “Деревянные конструкции”.

L1 и L2 –  Длина  и соответственно Ширина листа кровельного материала, зависит от его вида и особенностей производства. Обращайте внимание на соответствие заявленных производителем параметров регламентирующим документам (например, ГОСТ 30340-95 для шифера, ГОСТ Р 56688-2015 для керамической черепицы, ГОСТ 24045-2010 – профнастил).

Ориентировочные значения длины и ширины кровельных материалов, для двухскатной крыши, приведены в таблице.

L3 – Нахлест листа кровли в процентах. Значение нахлеста зависит от вида кровельного материала, угла наклона крыши и регламентированы СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76). Необходимый нахлест кровельного материала часто указывается производителем на упаковке.

Нажмите «Рассчитать».

Калькулятор позволяет рассчитать размеры двухскатной кровли: длину и ширину полотна крыши для каждого ската, и площадь крыши. Необходимую длину и количество стропил и обрешетки для постройки стропильной системы двускатной крыши. Объем пиломатериалов для изготовления стропил и обрешетки. Количество рядов досок обрешетки. Также калькулятор выполнит расчет фронтона и высоты конька двухскатной крыши. Подсчитать нужное для двухскатной крыши количество кровельного и подкровельного изоляционного материала (необходим для обеспечения пароизоляции, защиты утеплителя и кровельного материала от конденсата, рассчитывается с учетом 10 % нахлеста). Обладая такими данными, Вы сможете узнать цену постройки двускатной крыши, более точно определите объем нужного материала. Обратите внимание, чем качественнее материалы для стропил, обрешетки вы сможете заказать, тем ниже будут Ваши расходы на крышу (меньшее количество отбракованной древесины). Также желательно проконсультироваться у квалифицированного кровельщика (особенно если выбрали второй вариант крыши с примыкающим элементом), лучше не допустить ошибку, чем ее потом исправлять.

Калькулятор расчета двухскатной крыши: материалы и габариты кровли

Инструкция для калькулятора расчета материалов и габаритов двускатной крыши

Все параметры нужно указать в миллиметрах

B — Длина крыши.

Y — Высота.

C — Расстояние свеса.

X — Ширина крыши.

Y2 — Высота дополнительная.

X2 — Ширина дополнительная.

Данная программа поможет Вам выполнить точный расчет стройматериалов для возведения кровли: количество стропил и досок обрешетки, подкровельного материала (рубероид, пергамин), количества листового материала (металлочерепица, шифер, нулин или ондулин).
Наш онлайн калькулятор рассчитает и другие полезные размеры кровли.

Представленная программа выполняет расчет в двух вариантах: тип 1 – простых двускатных крыш, тип 2 – двускатные кровли с 2-мя боковыми фронтонами.

Если проектируемая крыша всего с одним боковым фронтоном, то в этом случае выполняем расчет по типу – 1, а после по типу – 2. По результатам вычислений, Вы сможете определить нужный объем материалов: подкровельный, листовой, стропила и доска обрешетки.

В противном случае, Вы допустите при расчете ошибку, так как программа при вычислении параметров основной крыши берет в учет вырезы для боковых фронтов.

По результатам подсчета, Вы получаете объем и размер материала для одного ската кровли, а весь объем и размер будут указаны в скобках.

При вычислении объема и полезных размеров дополнительной крыши, Вы получаете два параметра в скобках: объем и величину одной или двух дополнительных кровель.

Важно! Стоит учесть, что программа выполняет расчет по всей площади кровли, при определении количества листов кровельного материала.

К примеру, на ряд уходит 7,7 листов, и всего 2,8 ряда. По результатам подсчета Вы получите 3 реальных строительных ряда.

В том случае, если Вы хотите получить точное число листов для будущей кровли необходимо уменьшить их высоту до тех пор, пока Вы не получите целое число рядов.

Не забываем выставить точно длину нахлеста.

Важно! В режиме тип 2, в процессе вычисления объема материала для стропил главной кровли, программа не берет в учет вырезы под фронтоны боковые. Данный расчет стропильной системы двускатной крыши связан с устройством самой программы.

Также оставшийся стройматериал для стропил, Вы сможете использовать для возведения или ремонта дома, в противном случае можно внести исправления в расчеты.

Точный расчет примерной стоимости крыши зависит от правильных основных замеров.

Важно! Не забываем, приобретать стройматериалы с запасом 5-10% на отходы.

Двускатная крыша своими руками

В первую очередь, нам понадобиться схема (чертеж или конструкция) двускатной крыши, согласно которой будем производить все вычисления (указана выше).

Процедура возведения кровли достаточно проста, однако следует соблюдать последовательность определенных этапов.

Перед тем, как установить балки или переводы для будущего перекрытия, нужно определить, будет ли обустраиваться мансарда или просто чердачное помещение. Как правило, для простого чердака достаточно выбрать доску 150х150 мм. В том случае, если Вы планируете построить мансарду, то правильней всего выбрать брус с таким же размером. Чтобы увеличить прочность каркаса, следует монтировать брусья или доски исключительно на стены.

Процесс фиксации балок производится с учетом выпуска от внешнего края примерно на 400 мм, чтобы предотвратить попадания осадков или ветра под кровлю.

Доску, обрезную под 50Х150 мм будем использовать при обустройстве каркаса мансарды, а фиксация осуществляется кровельными гвоздями. Для придания двускатной крыше устойчивости, необходимо выполнять все замеры правильно, стараясь исключить погрешность.

Теперь переходим к сборке стропильной конструкции, начиная установку с фронтонов, уже вышеописанным методом. При этом отпиливаем нижние части досок, что придаст нашей стропильной конструкции дополнительную устойчивость.

Когда конструкция полностью возведена для двухскатной кровли, начинаем выполнять перекрытие кровельными материалами.

Достоинства двускатной крыши:

• Данная конструкция является достаточно простой в постройке, что позволяет выполнить все работы самостоятельно без дорогостоящей помощи специалистов;
• Применяемые стройматериалы являются доступными;
• Большой угол наклона кровли великолепно отводит воду при осадках;
• Отсутствие сложных конструкций и изломов, значительно облегчают возведения и облицовку кровли.

Самостоятельный расчет стропильной системы двухскатной крыши

Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности.Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто сделать своими руками.

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет двускатной крышиможно произвести с помощью нашего онлайн калькулятора.

Устройство крыши

Главным элементом мансардной крыши является стропильная система.Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

Мауэрлат.Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху. Стропила.Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.Конек.Это обозначения места схождения стропил в верхней части.Ригели.Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.Стойки.Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.Подкос.Элементы, располагающиеся под углом к стропилам для отвода нагрузки.Лежень.Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.Схватка.Брусок, расположенный вертикально между опорами.Обрешетка.Конструкция для установки кровли.

Устройство двускатной крыши

Расчет стропильной системы двухскатной крыши — онлайн калькулятор

Как рассчитать длину стропил двухскатной крыши? Расчет двухскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество кровельного материала, но так же систему обрешеткии стропил.

Обозначения полей в калькуляторе

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Крыша:

Угол наклона крыши: 0градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0м2.

Примерный вес кровельного материала: 0кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0рулонов.

Стропила:

Нагрузка на стропильную систему: 0кг/м2.

Длина стропил: 0см.

Количество стропил: 0шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0рядов.

Равномерное расстояние между досками обрешетки: 0см.

Количество досок обрешетки стандартной длиной 6 метров: 0шт.

Объем досок обрешетки: 0м3.

Примерный вес досок обрешетки: 0кг.

Регион снеговой нагрузки

Описание полей калькулятора

Рекомендации

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность,не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будетобщая площадь крыши.Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

Первым делом определяется длина каждого из скатов.Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы,например, парапет, свес и любого рода сооружения, которые добавляют объем.На этом этапе также должен быть определен материал,из которого будет конструироваться кровля.Не нужно учитыватьпри вычислениях площади элементы вентиляции и дымохода.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага,который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

Узнать длину ската;Разделить на выбранный параметр шага;К результату прибавить 1;Для второго ската, показатель умножить на два.

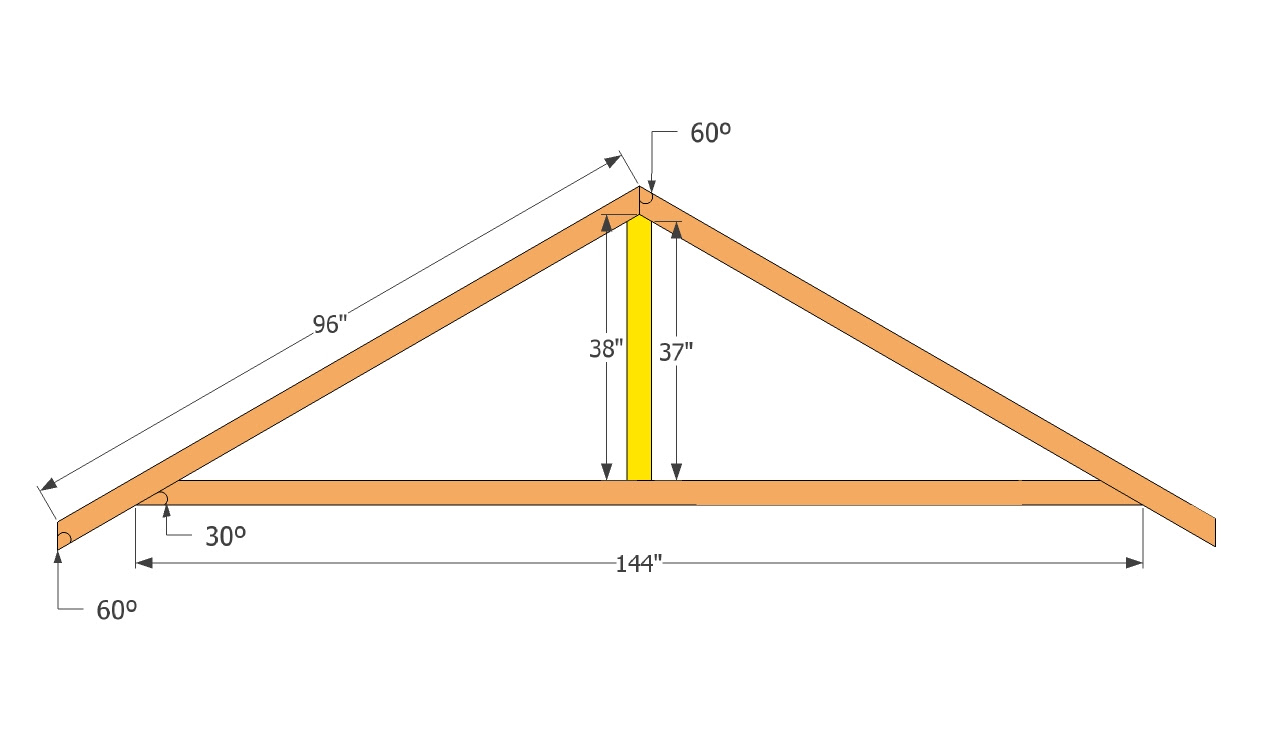

Следующий параметр для определения — это длина стропил.Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

Высота крыши.Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.Следующая величина – это половина от ширины дома,в данном случае – 3м.Величина, которую необходимо узнать – этогипотенуза треугольника.Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропиладля монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

Нагрузку крыши;Тип древесины, выбранной для конструкции;Длину стропила;Расстояние шага расположения стропил.Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли,который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

Для шифераразмер угла ската должен быть более 22 градусов.Если угол будет меньше, то это сулит попаданием воды в зазоры;Для металлочерепицытакой параметр должен превышать 14 градусов,в ином случае листы материала могут быть сорваны веером;Для профнастилаугол может быть не меньше, чем 12 градусов;Для битумной черепицы такой показатель должен равняться не более чем 15 градусов.Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.

к. прикрепление материала проводят на мастику;Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

Постоянный.Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.Переменный.Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.Особый.Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас,для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром.Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

Узнать параметр веса снега.

Варьирует в основном такой показатель от 80 до 320 кг/м2.;Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

Ветровая нагрузка

Количество кровли

Количество материала для кровли вычисляется очень просто,учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы(в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;Исходя из этого, площадь одного ската будет равна – 41 м2.

Общее значение площади – 82 м2, т. е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Кровельный набор

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

2017-02-10

Дачный эксперт

Содержание:

В статье пойдет речь о том, как рассчитать стропила на двухскатную крышу и вычислить различные нагрузки, приходящиеся на кровлю.

Крыша в здании предназначена для удержания внешних нагрузок и их перераспределения на несущие стены или опорные сооружения. К таким нагрузкам относится вес кровельного пирога, масса самой конструкции, вес снежного покрова и так далее.

Крыша располагается на стропильной системе. Так называется каркасная конструкция, на которую фиксируется кровля. Она принимает все внешние нагрузки, распределяя их по опорным сооружениям.

Стропильная система включает в себя следующие элементы:

Мауэрлат;Подкосы и раскосы;Боковые и коньковые прогоны;Стропильные ноги.

Стропильной фермой называется конструкция, включающая в себя все перечисленные элементы за исключением мауэрлата.

Расчет нагрузок двухскатной крыши

Перед тем, как рассчитать длину стропил двухскатной крыши и прочие параметры, необходимо определить нагрузки, приходящиеся на кровлю дома, вернее, на стропильные ноги. Их принято разделять на постоянные и переменные.

Постоянные нагрузки

Первым видом называются такие нагрузки, которые действуют на кровлю всегда (в любой сезон, время суток и так далее). К ним относится вес кровельного пирога и различного оборудования, установленного на крыше.

Например, вес спутниковой антенны или аэратора. Необходимо вычислить вес всей стропильной конструкции вместе с крепежами и различными элементами. Профессионалы для выполнения этой задачи используют компьютерные программы, а также специальные калькуляторы.

Расчет двухскатной кровли основывается на вычислении нагрузок на стропильные ноги. В первую очередь нужно определить вес кровельного пирога. Задача довольно простая, необходимо просто знать используемые материалы, а также размеры крыши.

В качестве примера вычислим вес кровельного пирога с материалом ондулин.

Все значения берутся приблизительно, высокая точность здесь не требуется. Обычно строители выполняют расчеты веса квадратного метра кровли. А потом данный показатель умножается на общую площадь крыши.

Кровельный пирог состоит из ондулина, слоя гидроизоляции (в данном случае — изоляции на полимерно-битумной основе), слоя теплоизоляции (будет вестись расчет веса базальтовой ваты) и обрешетки (толщина досок составляет 25 мм). Вычислим вес каждого элемента по отдельности, а потом сложим все значения.

Расчет кровли двухскатной крыши:

Квадратный метр кровельного материала весит 3.5 кг.Квадратный метр гидроизоляционного слоя весит 5 кг.Квадратный метр утеплителя весит 10 кг.Квадратный метр обрешетки весит 14 кг.

Теперь вычислим общий вес:

3.5 + 5 + 10 + 14 = 32.5

Полученное значение нужно умножить на коэффициент поправки (в данном случае он равен 1.1).

32.5 * 1.1 = 35.75 кг

Получается, что квадратный метр кровельного пирога весит 35.75 кг. Остается умножить данный параметр на площадь крыши, тогда получится рассчитать двухскатную крышу.

Переменные нагрузки на кровлю

Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно.

Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.

К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда.

И таких примеров очень много. Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши. При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания.

Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.

Для вычисления данного вида нагрузки используется следующая формула:

S = Sg х µ

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент.

Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60oего совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

W = Wo* x

Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А Wo— параметр, выбранный по карте.

Расчет размеров стропильной системы

Когда с расчетом всех видов нагрузок покончено, можно переходить вычислению размеров стропильной системы. Выполнение работы будет отличаться в зависимости от того, какая конструкция крыши планируется.

В данном случае рассматривается двухскатная.

Сечение стропильной ноги

Расчет данного показателя основывается на 3 критериях:

Нагрузки из предыдущего раздела;Удаленность перил;Длина стропил.

Существует специальная таблица сечений стропильных ног, в которой можно узнать данный показатель, основываясь на вышеописанных критериях.

Длина стропил в двускатной крыше

Теперь разберемся, как рассчитать кровлю двухскатной крыши. Для такой конструкции требуется монтаж более сложной стропильной системы.

При расчетах вручную потребуются базовые знания геометрии, в частности — теоремы Пифагора. Стропило — гипотенуза прямоугольного треугольника. Ее длину получится узнать, если разделить длину катета на косинус противолежащего угла.

Рассмотрим конкретный пример:

Требуется расчет длины стропил двухскатной крыши для дома с шириной 6 м, у которого наклон скатов равен 45o. Пусть L будет длиной стропил. Подставим все данные в формулу.

L = 6 / 2 / cos 45 ≈ 6 / 2 / 0.707 ≈ 4.24 метра.

К полученному значению нужно прибавить длину козырька. Она приблизительно равна 0.5 м.

4.24 + 0.5 = 4.74 метра.

На этом исчисление длины стропил для двухскатной крыши закончено. Это был ручной способ выполнения задачи.

Существуют специальные компьютерные программы, предназначенные для автоматизации данного процесса. Проще всего использовать «Аркон». Это полностью бесплатная программа, с которой легко разберется даже плохо разбирающийся в компьютерах человек.

Достаточно просто указать вводные параметры на основании размеров дома. Программа самостоятельно выполнит расчеты и покажет необходимое сечение, а также длину стропил двускатной крыши.

Источники:

• expert-dacha.pro
• kryshadoma.com

Расчет стропильной системы двухскатной крыши калькулятор

Расчет двускатной крыши

Воспользуйтесь онлайн калькулятором двускатной крыши для расчета количества обрешетки, угла наклона стропильной системы, нагрузки (ветровой и снеговой) на кровлю. Наш бесплатный калькулятор поможет рассчитать необходимое количество материала для данного типа кровли.

Укажите кровельный материал:

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см)

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
F (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

Расчёт ветровой нагрузки:

Высота до конька здания

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

О калькуляторе

Онлайн-калькулятор двускатной крыши, также называемой двухскатной, поможет вам рассчитать нужный угол наклона скатов, определить сечение и количество стропил, объем материалов на обрешётку, расход изоляционных материалов, и при этом учтет существующие нормы по ветровым и снеговым нагрузкам. Вам не придется выполнять лишние дополнительные расчеты, ведь в данном калькуляторе присутствует большинство существующих кровельных материалов. Вы без труда сможете рассчитать расход и вес таких распространенных материалов, как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин и других. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.

Обратите внимание!
Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Двускатная крыша (встречаются варианты наименования «двухскатная крыша» и «щипцовая крыша») – наиболее распространённый вид крыши, в которой присутствуют два наклонных ската от конька до наружных стен сооружения. Популярность этого типа крыш объясняется их умеренной стоимостью, лёгкостью возведения, хорошими эксплуатационными качествами и привлекательным внешним видом.

В такой конструкции стропила разных скатов опираются друг на друга попарно и обшиваются досками обрешетки. Торец здания с двускатной крышей имеет треугольную форму и называется фронтоном (также встречается наименование «щипец»). Обычно под скатами кровли располагается чердачное помещение, естественно освещаемое при помощи небольших оконных отверстий, расположенных в верхней части фронтонов.

При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком

.

О любых вопросах или идеях, касающихся данного калькулятора, вы можете написать нам, используя форму внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Под этим углом наклонены скат и стропила к основанию крыши. Кровельные материалы имеют индивидуальные предельные углы наклона крыши, поэтому у некоторых материалов угол может находиться за пределами допустимых норм. Удовлетворяет ваш угол выбранному материалу или нет — вы узнаете в результатах расчетов. В любом случае, всегда есть возможность скорректировать высоту подъёма крыши (В) или ширину основания (А), либо выбрать другой кровельный материал.

Площадь поверхности крыши

Площадь всей поверхности кровли, включая свесы. Чтобы определить площадь одного ската, достаточно полученное значение разделить на два.

Примерный вес кровельного материала

Вес выбранного кровельного материала из расчета общей площади крыши (с учетом свесов).

Количество рулонов изоляционного материала

Необходимое для постройки крыши количество изоляционного материала. Указано количество в рулонах, необходимое для всей площади крыши. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузка на стропильную систему

Максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.

Длина стропил

Полная длина стропил от конька крыши до края ската.

Количество стропил

Суммарное количество стропил, необходимое для стропильной системы при заданном шаге.

Минимальное сечение стропил / Вес стропил / Объем бруса

1. В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород . Здесь указаны сечения, которые можно использовать при постройке заданной конструкции. Калькулятор исходит из суммарных нагрузок, которые могут воздействовать на конструкцию данной крыши и выбирает удовлетворяющие им варианты сечений.
2. Во второй колонке указан суммарный вес всех стропил с указанным сечением, если их использовать для строительства заданной крыши.
3. В третьей колонке указан суммарный объем этого бруса в кубических метрах. Этот объем вам пригодится при расчете стоимости.

Количество рядов обрешётки

Число рядов обрешётки, которое понадобится для всей кровли с заданными параметрами. Для расчета количества рядов обрешетки одного ската нужно разделить полученное значение на два.

Равномерное расстояние между досками обрешетки

Расстояние, которое рекомендуется выдерживать между досками обрешёток, чтобы оптимизировать расход материала и обойтись без его подрезки.

Объем досок обрешетки

Суммарный объем обрешетки для заданной крыши. Данное значение поможет вам рассчитать затраты на пиломатериал.

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Калькулятор расчёта высоты конька стропильной системы

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

• Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
• Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

• По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
• По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Какую стропильную систему выбрать?

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.

Понравилась статья?
Сохраните, чтобы не потерять!

1. 5
2. 4
3. 3
4. 2
5. 1

3

Игорь

Добрый день! Пожалуйста подскажите,- какой вид пароизоляции (тип A,B,C,D) я должен приобрести,или быть может это будет просто полиэтиленовая плёнка для изоляции пришиваемых досок (в моём случае6 30_ка) к верхним балкам перекрытия в бане.И как правильно изоляция стелится под балки,потом доски,или на доски снизу изнутри бани,никак не могу разобраться,нет точных определений,кто что твердит.И какой стороной крепиться изоляция?Пожалуйста ответьте более точно,у нас стропильная система уже сделана и ребята хотят подшивать доску,но никто точно не знает на доски,под доска на брус,под брус и.т.д Спасибо.

Евгений Афанасьев

Игорь, здравствуйте!
Как следует из вашего вопроса — вы работаете над баней?. В таком случае вам не подойдут указанные типы пароизоляций (тип A,B,C,D), а необходим фольгированный материал с индексом F. Если речь идет об Изоспане, то это FB — на основе крафт-бумаги, FD или FS — на основе полипропиленовой пленки. А вот FX на базе вспененного полиэтилена подойдет для предбанника или моечной, а для парной — уже нет, так как невысока верхняя граница его термостойкости.
Материал — всегда фольгой в сторону помещения.
Теперь — о его месте. Смотря чем вы можете пожертвовать. Пароизоляция должна защитить деревянные детали конструкции от переувлажнения со всеми вытекающими последствиями. Понятно, что балки перекрытия защищать надо то есть слой изоляции — однозначно под ними.
Доска 30-ка нашивается прямо на балки, так? Безусловно, «жертвовать» такой толстой доской — вроде бы жалко, то есть пароизоляция должна разместиться ниже ее.
Но и оставлять фольгированный потолок в бане — не хочется, то есть можно закрыть пароизоляцию затем слоем вагонки или тонкой доски. Вот этот, самый нижний, слой уже не будет иметь полноценной защиты от пара, то есть и будет выступать в роли «жертвы», которую не жалко будет поменять через несколько лет активного пользования баней.

Как рассчитать длину стропил двухскатной крыши, учитывая нагрузки – правила расчета

В статье пойдет речь о том, как рассчитать стропила на двухскатную крышу и вычислить различные нагрузки, приходящиеся на кровлю.

Крыша в здании предназначена для удержания внешних нагрузок и их перераспределения на несущие стены или опорные сооружения. К таким нагрузкам относится вес кровельного пирога, масса самой конструкции, вес снежного покрова и так далее.

Крыша располагается на стропильной системе. Так называется каркасная конструкция, на которую фиксируется кровля. Она принимает все внешние нагрузки, распределяя их по опорным сооружениям.

• Мауэрлат;
• Подкосы и раскосы;
• Боковые и коньковые прогоны;
• Стропильные ноги.

Стропильной фермой называется конструкция, включающая в себя все перечисленные элементы за исключением мауэрлата.

Расчет нагрузок двухскатной крыши

Перед тем, как рассчитать длину стропил двухскатной крыши и прочие параметры, необходимо определить нагрузки, приходящиеся на кровлю дома, вернее, на стропильные ноги. Их принято разделять на постоянные и переменные.

Постоянные нагрузки

Первым видом называются такие нагрузки, которые действуют на кровлю всегда (в любой сезон, время суток и так далее). К ним относится вес кровельного пирога и различного оборудования, установленного на крыше. Например, вес спутниковой антенны или аэратора. Необходимо вычислить вес всей стропильной конструкции вместе с крепежами и различными элементами. Профессионалы для выполнения этой задачи используют компьютерные программы, а также специальные калькуляторы.

Расчет двухскатной кровли основывается на вычислении нагрузок на стропильные ноги. В первую очередь нужно определить вес кровельного пирога. Задача довольно простая, необходимо просто знать используемые материалы, а также размеры крыши.

В качестве примера вычислим вес кровельного пирога с материалом ондулин. Все значения берутся приблизительно, высокая точность здесь не требуется. Обычно строители выполняют расчеты веса квадратного метра кровли. А потом данный показатель умножается на общую площадь крыши.

Кровельный пирог состоит из ондулина, слоя гидроизоляции (в данном случае — изоляции на полимерно-битумной основе), слоя теплоизоляции (будет вестись расчет веса базальтовой ваты) и обрешетки (толщина досок составляет 25 мм). Вычислим вес каждого элемента по отдельности, а потом сложим все значения.

Расчет кровли двухскатной крыши:

1. Квадратный метр кровельного материала весит 3.5 кг.
2. Квадратный метр гидроизоляционного слоя весит 5 кг.
3. Квадратный метр утеплителя весит 10 кг.
4. Квадратный метр обрешетки весит 14 кг.

Теперь вычислим общий вес:

3.5 + 5 + 10 + 14 = 32.5

Полученное значение нужно умножить на коэффициент поправки (в данном случае он равен 1.1).

32.5 * 1.1 = 35.75 кг

Получается, что квадратный метр кровельного пирога весит 35.75 кг. Остается умножить данный параметр на площадь крыши, тогда получится рассчитать двухскатную крышу.

Переменные нагрузки на кровлю

Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно. Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.

К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда. И таких примеров очень много. Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши. При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания.

Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.

Для вычисления данного вида нагрузки используется следующая формула:

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент. Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60 o его совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А W_o — параметр, выбранный по карте.

Расчет размеров стропильной системы

Когда с расчетом всех видов нагрузок покончено, можно переходить вычислению размеров стропильной системы. Выполнение работы будет отличаться в зависимости от того, какая конструкция крыши планируется.

В данном случае рассматривается двухскатная.

Сечение стропильной ноги

Расчет стропильной ноги основывается на 3 критериях:

• Нагрузки из предыдущего раздела;
• Удаленность перил;
• Длина стропил.

Существует специальная таблица сечений стропильных ног, в которой можно узнать данный показатель, основываясь на вышеописанных критериях.

Длина стропил в двускатной крыше

Теперь разберемся, как рассчитать кровлю двухскатной крыши. Для такой конструкции требуется монтаж более сложной стропильной системы.

При расчетах вручную потребуются базовые знания геометрии, в частности — теоремы Пифагора. Стропило — гипотенуза прямоугольного треугольника. Ее длину получится узнать, если разделить длину катета на косинус противолежащего угла.

Рассмотрим конкретный пример:

Требуется расчет длины стропил двухскатной крыши для дома с шириной 6 м, у которого наклон скатов равен 45 o . Пусть L будет длиной стропил. Подставим все данные в формулу.

L = 6 / 2 / cos 45 ≈ 6 / 2 / 0.707 ≈ 4.24 метра.

К полученному значению нужно прибавить длину козырька. Она приблизительно равна 0.5 м.

4.24 + 0.5 = 4.74 метра.

На этом исчисление длины стропил для двухскатной крыши закончено. Это был ручной способ выполнения задачи. Существуют специальные компьютерные программы, предназначенные для автоматизации данного процесса. Проще всего использовать «Аркон». Это полностью бесплатная программа, с которой легко разберется даже плохо разбирающийся в компьютерах человек.

Достаточно просто указать вводные параметры на основании размеров дома. Программа самостоятельно выполнит расчеты и покажет необходимое сечение, а также длину стропил двускатной крыши.

Калькулятор расчета двускатной крыши

Онлайн калькулятор по расчету двускатной крыши. Рассчитайте необходимое количество обрешетки, угла наклона стропильной системы и нагрузки на кровлю.

Результаты расчетов

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной крыши поможет вам рассчитать углы наклона стропил, необходимое количество обрешётки, предельную нагрузку на кровлю, а также материалы, необходимые для строительства крыши данного типа при заданных размерах. Вы сможете рассчитать кровлю из таких популярных кровельных материалов, как шифер, ондулин, керамическая, цементно-песчаная и битумная черепица, металлочерепица и других материалов.

При расчётах учитываются параметры, приведенные в ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Двускатная крыша (также известная как двухскатная или щипцовая) – разновидность крыши, имеющая два наклонных ската, которые идут от конька к наружным стенам здания. Это самый распространённый вид крыши на сегодняшний день. Объясняется это её практичностью, малыми затратами на возведение, эффективной защитой помещений и эстетичным внешним видом.

Стропила в конструкции двухскатной крыши опираются друг на друга, соединяясь попарно. С торцевой стороны двускатные крыши имеют форму треугольника, такие торцы называются щипцами или фронтонами. Обычно под такой кровлей устраивается чердак, который освещается с помощью маленьких окон на фронтонах (чердачных окошек).

Вводя в калькулятор данные, непременно сверьтесь с дополнительной информацией, помеченной иконкой .

Внизу этой страницы вы можете оставить отзыв, задать свой собственный вопрос разработчикам или предложить идею по улучшению этого калькулятора.

Разъяснение результатов расчетов

Угол наклона крыши

Под этим углом наклонены стропила и скат крыши. Подразумевается, что планируется строительство симметричной двускатной крыши. Помимо расчета угла, калькулятор проинформирует, насколько угол соответствует нормам по выбранному вами кровельному материалу. Если потребуется изменить угол, то для этого нужно изменить ширину основания или высоту подъёма крыши, либо выбрать другой (более легкий) кровельный материал.

Площадь поверхности крыши

Суммарная площадь кровли (включая свесы заданной длины). Определяет количество кровельных и изоляционных материалов, которые понадобятся для работ.

Примерный вес кровельного материала

Суммарный вес кровельного материала, необходимого для полного покрытия площади крыши.

Количество рулонов изоляционного материала с нахлестом

Общее количество изоляционного материала в рулонах, которое потребуется для изоляции кровли. В расчетах за основу берутся рулоны длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимальная нагрузка, приходящаяся на стропильную систему. В расчетах учитывается вес всей кровельной системы, форма крыши, а также ветровые и снеговые нагрузки указанного вами региона.

Длина стропил

Полная длина стропил от начала ската до конька крыши.

Количество стропил

Суммарное количество стропил, требуемых для строительства крыши с заданным шагом.

Минимальное сечение стропил, Вес и Объем бруса для стропил

В таблице представлены рекомендуемые размеры сечений стропил (по ГОСТ 24454-80 Пиломатериалы хвойных пород). Для определения соответствия во внимание берется тип кровельного материала, площадь и форма конструкции крыши, а также оказываемые на кровлю нагрузки. В соседних столбцах отображается общий вес и объем этих стропил для всей крыши.

Количество рядов обрешетки

Суммарное число рядов обрешётки для всей крыши. Чтобы определить количество рядов обрешетки для одного ската, достаточно разделить полученное значение на два.

Равномерное расстояние между досками обрешетки

Чтобы равномерно установить обрешетку, избежав лишнего перерасхода, используйте указанное здесь значение.

Количество досок обрешетки стандартной длиной

Для обрешетки всей крыши вам потребуется указанное здесь количество досок. При расчетах используется стандартная 6-метровая длина доски.

Объем досок обрешетки

Объем досок в метрах кубических поможет вам рассчитать стоимости затрат на обрешетку.

Примерный вес досок обрешетки

Предположительный общий вес досок обрешетки. В расчетах используется средние значения плотности и влажности для хвойных пород дерева.

Расчет двускатной крыши дома —

Как рассчитать длину стропил двухскатной крыши, учитывая нагрузки – правила расчета

В статье пойдет речь о том, как рассчитать стропила на двухскатную крышу и вычислить различные нагрузки, приходящиеся на кровлю.

Крыша в здании предназначена для удержания внешних нагрузок и их перераспределения на несущие стены или опорные сооружения. К таким нагрузкам относится вес кровельного пирога, масса самой конструкции, вес снежного покрова и так далее.

Крыша располагается на стропильной системе. Так называется каркасная конструкция, на которую фиксируется кровля. Она принимает все внешние нагрузки, распределяя их по опорным сооружениям.

• Мауэрлат;
• Подкосы и раскосы;
• Боковые и коньковые прогоны;
• Стропильные ноги.

Стропильной фермой называется конструкция, включающая в себя все перечисленные элементы за исключением мауэрлата.

Расчет нагрузок двухскатной крыши

Перед тем, как рассчитать длину стропил двухскатной крыши и прочие параметры, необходимо определить нагрузки, приходящиеся на кровлю дома, вернее, на стропильные ноги. Их принято разделять на постоянные и переменные.

Постоянные нагрузки

Первым видом называются такие нагрузки, которые действуют на кровлю всегда (в любой сезон, время суток и так далее). К ним относится вес кровельного пирога и различного оборудования, установленного на крыше. Например, вес спутниковой антенны или аэратора. Необходимо вычислить вес всей стропильной конструкции вместе с крепежами и различными элементами. Профессионалы для выполнения этой задачи используют компьютерные программы, а также специальные калькуляторы.

Расчет двухскатной кровли основывается на вычислении нагрузок на стропильные ноги. В первую очередь нужно определить вес кровельного пирога. Задача довольно простая, необходимо просто знать используемые материалы, а также размеры крыши.

В качестве примера вычислим вес кровельного пирога с материалом ондулин. Все значения берутся приблизительно, высокая точность здесь не требуется. Обычно строители выполняют расчеты веса квадратного метра кровли. А потом данный показатель умножается на общую площадь крыши.

Кровельный пирог состоит из ондулина, слоя гидроизоляции (в данном случае — изоляции на полимерно-битумной основе), слоя теплоизоляции (будет вестись расчет веса базальтовой ваты) и обрешетки (толщина досок составляет 25 мм). Вычислим вес каждого элемента по отдельности, а потом сложим все значения.

Расчет кровли двухскатной крыши:

1. Квадратный метр кровельного материала весит 3.5 кг.
2. Квадратный метр гидроизоляционного слоя весит 5 кг.
3. Квадратный метр утеплителя весит 10 кг.
4. Квадратный метр обрешетки весит 14 кг.

Теперь вычислим общий вес:

3.5 + 5 + 10 + 14 = 32.5

Полученное значение нужно умножить на коэффициент поправки (в данном случае он равен 1.1).

32.5 * 1.1 = 35.75 кг

Получается, что квадратный метр кровельного пирога весит 35.75 кг. Остается умножить данный параметр на площадь крыши, тогда получится рассчитать двухскатную крышу.

Переменные нагрузки на кровлю

Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно. Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.

К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда. И таких примеров очень много. Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши. При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания.

Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.

Для вычисления данного вида нагрузки используется следующая формула:

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент. Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60 o его совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А W_o — параметр, выбранный по карте.

Расчет размеров стропильной системы

Когда с расчетом всех видов нагрузок покончено, можно переходить вычислению размеров стропильной системы. Выполнение работы будет отличаться в зависимости от того, какая конструкция крыши планируется.

В данном случае рассматривается двухскатная.

Сечение стропильной ноги

Расчет стропильной ноги основывается на 3 критериях:

• Нагрузки из предыдущего раздела;
• Удаленность перил;
• Длина стропил.

Существует специальная таблица сечений стропильных ног, в которой можно узнать данный показатель, основываясь на вышеописанных критериях.

Длина стропил в двускатной крыше

Теперь разберемся, как рассчитать кровлю двухскатной крыши. Для такой конструкции требуется монтаж более сложной стропильной системы.

При расчетах вручную потребуются базовые знания геометрии, в частности — теоремы Пифагора. Стропило — гипотенуза прямоугольного треугольника. Ее длину получится узнать, если разделить длину катета на косинус противолежащего угла.

Рассмотрим конкретный пример:

Требуется расчет длины стропил двухскатной крыши для дома с шириной 6 м, у которого наклон скатов равен 45 o . Пусть L будет длиной стропил. Подставим все данные в формулу.

L = 6 / 2 / cos 45 ≈ 6 / 2 / 0.707 ≈ 4.24 метра.

К полученному значению нужно прибавить длину козырька. Она приблизительно равна 0.5 м.

4.24 + 0.5 = 4.74 метра.

На этом исчисление длины стропил для двухскатной крыши закончено. Это был ручной способ выполнения задачи. Существуют специальные компьютерные программы, предназначенные для автоматизации данного процесса. Проще всего использовать «Аркон». Это полностью бесплатная программа, с которой легко разберется даже плохо разбирающийся в компьютерах человек.

Достаточно просто указать вводные параметры на основании размеров дома. Программа самостоятельно выполнит расчеты и покажет необходимое сечение, а также длину стропил двускатной крыши.

Расчет кровельных материалов для двухскатной крыши

Расчет двухскатной крыши

Укажите необходимые размеры в миллиметрах

Справка

Программа предназначена для расчета стройматериалов кровли: количества листового материала (ондулин, нулин, шифер или металлочерепица), подкровельного материала (пергамин, рубероид), количества досок обрешетки и стропил.
Так же можно расчитать некоторые полезные размеры крыши.

Программа работает в двух режимах: в режиме простой двускатной крыши и крыши с двумя боковыми фронтонами (боковыми крышами), тип1 и тип 2.

Внимание! Если у Вас крыша с одним боковым фронтоном, то для расчета используйте сначала тип 1, потом тип 2. И уже из полученных данных вычисляйте количество строительных материалов: стропил, досок обрешетки, подкровельных и листовых материалов.
Иначе в расчете может быть ошибка. Ведь программа учитывает вырезы в основной крыше под крыши боковых фронтонов.

В расчете Вы увидите несколько чисел: размер или объем стройматериала половины крыши и в скобках — полный размер или объем.
В расчете дополнительной крыши — полный размер и объем, и в скобках два числа: размер и объем одной и двух дополнительных крыш.

Внимание! При расчете листового кровельного материала учитывайте, что программа считает по площади крыши.
Например, 2,8 рядов умножает на 7,7 листов в ряду. При реальном строительстве кладут 3 ряда.
Для более точного расчета количества листов кровли нужно уменьшать высоту листа в расчете до получения целого числа рядов.
Не забудьте точнее выставить величину нахлеста.

При расчете объема материала стропил основной крыши, при режиме тип 2, программа не учитывает вырез под боковой фронтон. Связано это с некоторыми трудностями реализации в программе.
Возможно я решу это в будущем.
Однако лишний материал стропил вряд ли пропадет или же внесите некоторые корректировки в свои расчеты.
Так же будет отдельная программа для более интеллектуального расчета листовых кровельных материалов.

И не забывайте, что покупать строительные материалы надо с некоторым запасом на отходы.

Расчет двускатной крыши

Воспользуйтесь онлайн калькулятором двускатной крыши для расчета количества обрешетки, угла наклона стропильной системы, нагрузки (ветровой и снеговой) на кровлю. Наш бесплатный калькулятор поможет рассчитать необходимое количество материала для данного типа кровли.

Укажите кровельный материал:

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см)

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
F (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

Расчёт ветровой нагрузки:

Высота до конька здания

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

О калькуляторе

Онлайн-калькулятор двускатной крыши, также называемой двухскатной, поможет вам рассчитать нужный угол наклона скатов, определить сечение и количество стропил, объем материалов на обрешётку, расход изоляционных материалов, и при этом учтет существующие нормы по ветровым и снеговым нагрузкам. Вам не придется выполнять лишние дополнительные расчеты, ведь в данном калькуляторе присутствует большинство существующих кровельных материалов. Вы без труда сможете рассчитать расход и вес таких распространенных материалов, как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин и других. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.

Обратите внимание!
Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Двускатная крыша (встречаются варианты наименования «двухскатная крыша» и «щипцовая крыша») – наиболее распространённый вид крыши, в которой присутствуют два наклонных ската от конька до наружных стен сооружения. Популярность этого типа крыш объясняется их умеренной стоимостью, лёгкостью возведения, хорошими эксплуатационными качествами и привлекательным внешним видом.

В такой конструкции стропила разных скатов опираются друг на друга попарно и обшиваются досками обрешетки. Торец здания с двускатной крышей имеет треугольную форму и называется фронтоном (также встречается наименование «щипец»). Обычно под скатами кровли располагается чердачное помещение, естественно освещаемое при помощи небольших оконных отверстий, расположенных в верхней части фронтонов.

При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком .

О любых вопросах или идеях, касающихся данного калькулятора, вы можете написать нам, используя форму внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Под этим углом наклонены скат и стропила к основанию крыши. Кровельные материалы имеют индивидуальные предельные углы наклона крыши, поэтому у некоторых материалов угол может находиться за пределами допустимых норм. Удовлетворяет ваш угол выбранному материалу или нет — вы узнаете в результатах расчетов. В любом случае, всегда есть возможность скорректировать высоту подъёма крыши (В) или ширину основания (А), либо выбрать другой кровельный материал.

Площадь поверхности крыши

Площадь всей поверхности кровли, включая свесы. Чтобы определить площадь одного ската, достаточно полученное значение разделить на два.

Примерный вес кровельного материала

Вес выбранного кровельного материала из расчета общей площади крыши (с учетом свесов).

Количество рулонов изоляционного материала

Необходимое для постройки крыши количество изоляционного материала. Указано количество в рулонах, необходимое для всей площади крыши. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузка на стропильную систему

Максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.

Длина стропил

Полная длина стропил от конька крыши до края ската.

Количество стропил

Суммарное количество стропил, необходимое для стропильной системы при заданном шаге.

Минимальное сечение стропил / Вес стропил / Объем бруса

1. В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород . Здесь указаны сечения, которые можно использовать при постройке заданной конструкции. Калькулятор исходит из суммарных нагрузок, которые могут воздействовать на конструкцию данной крыши и выбирает удовлетворяющие им варианты сечений.
2. Во второй колонке указан суммарный вес всех стропил с указанным сечением, если их использовать для строительства заданной крыши.
3. В третьей колонке указан суммарный объем этого бруса в кубических метрах. Этот объем вам пригодится при расчете стоимости.

Количество рядов обрешётки

Число рядов обрешётки, которое понадобится для всей кровли с заданными параметрами. Для расчета количества рядов обрешетки одного ската нужно разделить полученное значение на два.

Равномерное расстояние между досками обрешетки

Расстояние, которое рекомендуется выдерживать между досками обрешёток, чтобы оптимизировать расход материала и обойтись без его подрезки.

Объем досок обрешетки

Суммарный объем обрешетки для заданной крыши. Данное значение поможет вам рассчитать затраты на пиломатериал.

Объем материалов для двускатной крыши – онлайн-калькулятор

Во время строительства дома используются различные конструкции и способы устройства крыши. Одной из самых простых по устройству и конструкции является двускатная крыша.

Что представляет собой двускатная крыша?

Двускатной называют крышу, которая состоит из двух прямоугольных плоскостей, располагающихся над несущими стенами дома. Плоскости соединяются под определенным углом вверху.

Стропильная система выступает опорной конструкцией и удерживает покрытие, распределяет нагрузку на несущие стены и формирует каркас. Конструкция включает:

В конструкцию также входят подкосы и дополнительные элементы – кобылки, применяемые при недостаточной длине стропильных лаг.

Параметры расчета

Для расчета материалов двускатной или щипцовой крыши используют такие параметры:

• тип кровельного материала;
• параметры основания и подъемов;
• шаг и сорт стропил;
• параметры обрешетки.

Обязательно рассчитывается снеговая и ветровая нагрузка в зависимости от региона расположения и климата в нем. Нагрузка также зависит от наклона и высоты соединения плоскостей крыши.

онлайн калькулятор с чертежами. Все для кровли в Тюмени.

Калькулятор кровельных материалов

    Компания Парад предлагает различные материалы для кровли в Тюмени. Производство и продажа кровельных материалов для Крыши. Для заказа можно воспользоваться калькуляторами расчета цены и количества товара. Цены в интернет-магазине актуальные, расчеты количества максимально приближены к точным.

Двускатная кровля

    Двухскатная крыша это самая распространенная форма крыши. Представляет собой два наклонных прямоугольных ската, которые соединяются в коньке. Это самый простой по исполнению вид крыши, экономичен, не подвержен протечкам, также есть возможность устроить дополнительное помещение на чердаке. Если дом возводиться на небольшом участке, его владельцы часто устраивают на чердаке двухскатной крыши жилое помещение, увеличивая этим площадь дома. Размеры двухскатных крыш зависят от размеров дома, и чем дом больше, тем больше размер крыши и тем больше материала потребуется на ее возведение.

Мансардная (ломаная двухскатная крыша)

    Мансардная крыша отличается от двухскатной крыши двойным скатом с каждой стороны. Такой тип конструкции имеет крутой скат у основания и более пологий на вершине. Популярность данного вида крыши  для дома не теряет актуальности, несмотря на сложность стропильной системы. Дело в том, что благодаря своему строению, карниз крыши образует дополнительный этаж, его используют как жилое помещения, либо в качестве чердака. Стропильная система мансардной крыши не предусмотрена для использования в очень снежных районах. Под давлением снегового покрова кровля может рухнуть или осадить фундамент, или начать протекать. Если Вы решили все-таки монтировать такую конструкцию у себя дома, то нужно очень тщательно производить расчет снеговой нагрузки. Также из-за сложной стропильной системы у конструкции данного вида крыши достаточно высокая цена.

Четырехскатная (вальмовая крыша)

    Четырехскатная (вальмовая крыша) Этот вид крыши отличает надежность, долговечность, привлекательность, но также сложность в проектировании, требуется обязательное наличие опыта и навыков. Четырехскатная крыша состоит из треугольников и трапеций, которые соединяются друг с другом. У данного вида крыши отсутствуют фронтоны, а мансардные или слуховые окна устанавливаются прямо на скатах
     Калькулятор кровли поможет вам рассчитать по размерам с максимальной точностью количество профнастила, металлочерепицы, а так же необходимых элементов кровли: конька, ветровых планок, саморезов.

    Что бы рассчитать стоимость и заказать материалы для крыши необходимо:

1. Выбрать форму кровли из 5 вариантов.

2. Внести данные кровли по каждому скату.

3. Полученный расчет вы можете сразу добавить в корзину покупок и оформить заказ. При оформлении заказа кровли через калькулятор в дополнительной информации указать данные по крыши (размеры, форму, цвет).

    Калькулятор кровли рассчитывает длину листов исходя из геометрической формы крыши, не учитывая дополнительных параметров карнизного свеса.

    Кровельные материалы изготавливаются под заказ по вашим размерам в течении 3-4 рабочих дней в зависимости от загруженности линии проката.

С помощью калькулятора можно делать расчеты:

• Материалы для односкатной крыши

• Материалы для мансардной крыши

• Материалы для двухскатной крыши

• Материалы для вальмовой крыши

• Материалы для шатровой крыши

    Расчет кровли онлайн с чертежами поможет вам визуально оценить раскладку листов по скатам кровли и заказать листы нужных размеров для экономии средств и времени.

    Получить дополнительный расчет крыши сложной формы вы можете отправив заявку на электронную почту.

Для самостоятельного расчета кровли необходимо:

1. Выбрать тип крыши из представленных вариантов и нажать кнопку далее

2. Вторым этапом выбрать материал для расчета на крышу и указать параметры скатов кровли.

3. Следующий шаг является самим результатом расчета крыши. Чтобы посмотреть раскладку листов другого ската переключайтесь кнопками «скат». Так же все рассчитанные материалы для крыши можно добавить в корзину нажав кнопку «добавить в корзину».

Калькулятор кровли рассчитает металлочерепицу либо профнастил.

Калькулятор для расчета двускатной крыши с учетом ветровой и снеговой нагрузки

Онлайн-калькулятор двускатной крыши

Выполняется расчет количества материалов для двускатной кровли с помощью виртуального калькулятора в следующем порядке. Арифметические действия происходят в автоматическом режиме после заполнения всех полей в форме. Основными показателями для расчетов являются:

• Вид покрытия для кровли.
• Стропильная система с указанием шага, сорта пиломатериалов.
• Обрешетка — параметры доски и шаг между элементами.
• Расчет нагрузок, снеговой и ветровой, в зависимости от региона и типа местности.

Итог расчетов:

• Для кровли — угол наклона, площадь покрытия, масса материалов, количество рулонов изоляции.
• Для стропил — нагрузка, параметры, количество, масса и объем относительно сечения.

Для обрешетки — ряды общей кровли, шаг между досками, количество и объем досок, примерный

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

2021 Калькулятор и оценщик кровли

Как рассчитывается площадь крыши

Площадь определяется как площадь или измерение данной поверхности, и существует несколько методов измерения площади вашей крыши. Наш калькулятор крыши использует «базовую длину» и «базовую ширину» для определения расчетной площади. Базовая ширина — это расстояние от одного угла вашей крыши до другого, у ее основания, на короткой стороне вашего дома. Базовая длина — это просто расстояние от второго угла до третьего угла на длинной стороне дома.Наш калькулятор округляет до ближайшего фута, поэтому вы можете делать то же самое при измерении. На изображении ниже показано, как измерить длину и ширину основания вашей крыши.

Длина и ширина основания крыши

Как рассчитывается уклон кровли

Чтобы точно рассчитать площадь вашей крыши, вы должны сначала определить ее уклон или уклон. Уклон крыши определяется тем, насколько она поднимается по вертикали на каждую ногу, на которую она проходит по горизонтали. Таким образом, средний уклон крыши «6 на 12» означает, что крыша поднимается на 6 дюймов по вертикали на каждые 12 дюймов по горизонтали, которые она проходит.Уклон «12 на 12» — это крутая крыша под углом 45 градусов. См. Изображение ниже для получения дополнительных сведений о подъеме, беге и подаче.

Уклон крыши измеряется подъемом и спуском

1. Подъем: расстояние от вершины каркасной стены до вершины крыши.
2. Прогон: расстояние от внешнего края периметральной каркасной стены до центра дома; пробег всегда остается постоянным и составляет 12 дюймов.

Три простых способа измерить уклон крыши

Воспользуйтесь одним из трех приведенных ниже методов, чтобы рассчитать уклон вашей крыши.Вам понадобится уровень и рулетка или линейка. Отметьте место на уровне на расстоянии 12 дюймов от одного конца.

Метод измерения шага 1

1. На лестнице рядом с крышей поместите уровень на фут или около того вверх по крыше, удерживая его ровно, и измерьте расстояние от 12-дюймовой отметки на дне уровня прямо до крыши. Если это расстояние составляет 4 дюйма, у вас есть шаг 4 на 12; 8 дюймов, и у вас есть шаг 8 на 12.

Метод измерения шага 2

2. На лестнице в конце фронтона вашего дома поместите уровень напротив облицовки фронтона, ровно у стены дома. Теперь измерьте расстояние от 12-дюймовой отметки уровня до нижнего края облицовки фронтона. Это расстояние и есть подъем крыши.

Метод измерения шага 3

3. На чердаке поместите уровень напротив стропила с отметкой 12 дюймов в нижней части стропила. Измерьте расстояние от конца уровня до нижнего края стропила. Это подъем крыши.

Советы по кровле: уклон и стиль крыши

Есть две основные категории кровли: наклонная и плоская. Плоская крыша имеет уклон 2 к 12 или меньше. Ход всегда остается постоянным и составляет 12 дюймов. Кровля с низким уклоном составляет от 2 из 12 до 4 из 12. Обычная крыша с уклоном находится в диапазоне от 4 из 12 до 8 из 12. Все, что больше 9 из 12, считается крутым. Крутые крыши считаются более эстетичными и служат дольше. Однако эти преимущества обходятся недешево. Крыша 12 из 12 может стоить на 50% дороже, чем крыша 4 из 12.Это связано с тем, что для крутоскатной крыши требуется более высокий дымоход и больше пиломатериалов для обрамления. Тем не менее, конечный результат может того стоить, так как ваш кровельный материал, по оценкам, прослужит на 50% дольше и потребует меньшего ухода.

Стили или типы крыш обычно заранее разрабатываются строителем вашего дома. Они определяют, какие материалы можно использовать на крыше в зависимости от уклона. Первый вариант — это плоская крыша. Этот стиль похож на длинную доску на крыше вашего дома.Двускатная крыша выглядит как две стороны треугольника. Односкатная крыша наклонена в одну сторону, влево или вправо. Крыши Gambrel напоминают крыши сараев. Наконец, мансардные крыши имеют плоский верх со сторонами, которые немного выступают над верхом и нависают над домом.

Другие ссылки на крышу

• Плоские крыши
  Если ваша крыша плоская или имеет уклон не более 3 на 12, вы можете рассчитать ее общую площадь в квадратных футах, просто умножив длину на ширину.
• Крутые крыши
  Измерьте свой дом на уровне земли, а затем добавьте выступ крыши для большей точности.Например, если ваш выступ составляет 12 дюймов, вы добавите 2 фута к общей длине и 2 фута к общей ширине дома. Эта номинальная площадь в квадратных футах затем умножается на коэффициент, связанный с уклоном крыши.
• Уклон кровли в градусах

Ваша крыша, без сомнения, один из важнейших элементов вашего дома. Если он неисправен, необходим ремонт, чтобы предотвратить обширные и дорогостоящие повреждения. Таким образом, стоит знать несколько советов по размерам и уклону крыши.

Если ваша крыша остро нуждается в ремонте, мы можем связать вас с ближайшими к вам четырьмя профессионалами в области кровли!

Онлайн-калькулятор кровли для расчета площади в квадратных футах и ​​расчета стоимости материалов. Площадь крыши и расчет стоимости

Вы можете оценить свою крышу с помощью нашего калькулятора квадратных футов и материалов на основе стандартных типов крыш — просто введите размеры и получите готовую планировку материала и площади крыши! Перейти к экспресс-расчету кровли

Наше приложение для расчета кровли позволяет оценить площадь кровли онлайн (включая крыши с десятками уклонов) и сэкономить, заказывая только тот объем материала, который действительно необходим.

Зарегистрируйтесь и попробуйте онлайн-калькулятор кровли бесплатно

6 причин использовать наш онлайн-калькулятор площади кровли и материалов

Ниже приведены 6 причин, по которым вам следует использовать нашу систему:

1. Приложение для расчета кровли работает во всех современных браузерах — вам не нужно устанавливать какие-либо программы (которые часто несовместимы друг с другом, требуют прав администратора или не работают в вашей ОС).
2. Высокий уровень удобства — мы учли опыт всех систем, представленных на рынке — в результате система удобнее любых других. Научиться работать с нашей системой проще, чем с любой другой .
3. Хранение расчетов в облаке — все проекты расчета крыш хранятся в облаке, копии которых делаются 4 раза в день. Вы точно не потеряете свои расчеты !
4. Совместное использование — возможность поделиться проектом расчета фасада или крыши с другим пользователем, в том числе (для просмотра) анонимными пользователями (клиентами). Это намного удобнее, чем распечатывать и отправлять сканы по электронной почте!
5. Широкий выбор материалов и настроек — мы делаем максимально возможное количество настроек для всех рассчитанных системой и продаваемых материалов от фабрик, которые с нами сотрудничают. Не нужно самому забивать настройки !
6. 14 дней пробного доступа — нет риска купить то, что Вам не нужно первое испытание Вас интересует тариф!

Что можно сделать с помощью нашего онлайн-приложения для расчета кровли?

• Вычислить площадь крыши в м2 и футах
• Редактирование уклона — как с использованием готовых шаблонов , так и от руки . Возможность точной настройки каждого калькулятора уклона крыши
• Редактировать вырезы на скате — как по готовым шаблонам так и (как в откосах) — свободный чертеж для расчета фасада или крыши
• Расчет раскладки материала с учетом заданных параметров и схемы откосов
• Возможность изменить материал (например, в пределах одного вида, и полностью изменить вид материала) с пересчетом макета
• Обслуживание и расчет всей кровли (проект)
• Формирование итогового отчета по материалам и выкладке материалов по всем склонам
• Предоставление доступа другим сотрудникам и третьим лицам

Онлайн расчет кровли из материала:

• Металл
• Гофрокартон
• Битумная черепица
• Фальц кровли
• Любая кровля, расчет которой можно вести по площадному или прямоугольному материалу (включая различные виды черепицы, деревянную кровлю и т. Д.).)

Зарегистрируйтесь и попробуйте онлайн-калькулятор кровли бесплатно

Быстрый старт для расчета площади крыши и материалов

Счетчик кровельной черепицы

Чтобы оценить количество необходимого черепичного материала для стандартных крыш, вы можете использовать наше приложение для экспресс-расчета кровли

С помощью этого экспресс-калькулятора крыши вы можете:

• Расчет скатной кровли
• смета двускатной крыши
• Рассчитать тентовую крышу
• Расчет вальмовой крыши
• эстимейт мансардной крыши

Онлайн-калькулятор уклона кровли

Если вам не нужна полноценная система расчета кровли или если при расчете нужно было рассчитать длину ската или его угол, то мы сделали для вас калькулятор уклона кровли.Этот калькулятор абсолютно бесплатный и не требует регистрации.

Рассчитанный уклон крыши можно рассчитать: длину ската, угол наклона крыши, высоту крыши — все в зависимости от имеющихся данных.

Возникли проблемы с нашим приложением или расчетом площади крыши и материала? Ответы на все вопросы можно найти в нашей справке!

Поделиться в соцсетях:

Отзывы, вопросы и предложения по нашему сервису

;

Расчет площади кровли

| Продукция Long Home

Калькулятор площади кровли | Длинные домашние товары

COVID-19 Обновление

Продукция Long Home Products — важный бизнес, и он будет продолжать служить нашим клиентам.
потребности в эти трудные времена.Поскольку некоторые проекты по благоустройству дома просто не могут ждать,
мы внимательно следим за ситуацией с COVID-19, чтобы обеспечить все критические меры безопасности в соответствии с рекомендациями
Центры США по контролю и профилактике заболеваний (CDC) должным образом созданы для защиты как наших сотрудников, так и наших клиентов.

• Home /
• Калькулятор площади крыши

Расчет площади крыши

Определите количество материала, необходимого для замены крыши, введя три основных измерения в наш инструмент для расчета площади крыши *.

Вот что вам нужно знать:

Калькулятор квадратных метров крыши

Чтобы рассчитать материалы, которые вам понадобятся, введите свои размеры в
калькулятор ниже. Наш калькулятор округлит до ближайшего фута.

Площадь вашей крыши:

0 кв. Футов

Вам понадобится:

0 квадратов

* Включен 15% скидка на отходы

* Наш калькулятор кровли дает оценку для односкатной кровли.Дополнительные архитектурные элементы, такие как навесы и слуховые окна, могут повлиять на окончательную оценку.

Как рассчитывается площадь крыши?

Площадь любой поверхности рассчитывается умножением длины на ширину. Измерения длины и ширины основания необходимы для точного расчета площади крыши в квадратных футах. Базовая длина — это расстояние от одного угла крыши до другого по длинной стороне дома, а базовая ширина — это расстояние от одного угла крыши до другого по короткой стороне дома.

Для плоской крыши расчет на этом этапе почти закончен. Однако многие крыши расположены под углом, что означает, что для расчета площади крыши требуется одно последнее измерение: уклон крыши.

Что такое скат крыши?

Уклон крыши — это наклон или угол наклона крыши. Плоские крыши имеют очень низкий уклон по сравнению с двускатными крышами, которые имеют средний или крутой уклон. Чем больше уклон, тем больше поверхность крыши.Следовательно, для дома с крутым уклоном потребуется больше кровельного материала, чем для дома с низким уклоном крыши.

Как рассчитывается уклон крыши?

Шаг рассчитывается путем деления «подъема» крыши на «пробег». Подъем относится к вертикальному расстоянию между верхом стены дома и вершиной крыши, тогда как пробег относится к горизонтальному расстоянию между внешним краем крыши и центром дома.

С момента пробега на крыше U.S. рассчитывается с использованием 12 дюймов в качестве базовой линии, уклон крыши классифицируется как «X из 12», где X представляет собой измерение подъема крыши. Например, 5-дюймовый подъем крыши соответствует уклону крыши, классифицируемому как «5» или «5/12» в зависимости от используемого калькулятора.

Сколько мне нужно кровельного материала?

Чтобы обеспечить достаточный запас кровельного материала для замены кровли, вам необходимо знать площадь вашей крыши в квадратных футах плюс дополнительные 15% на допустимые отходы.

Как рассчитать квадратные метры крыши

[Базовая длина в футах] x [Базовая ширина в футах] x [Шаг] = Площадь крыши в кв.

форинтов

[Площадь крыши в кв. Футов] x 1,15 = общий кровельный материал в кв.

форинтов

[Общий кровельный материал в кв. Ft] / 100 = количество необходимых квадратов *

* Округлить до ближайшего целого числа

Послушайте наших клиентов

Домовладельцы из DMV и Новой Англии доверяют компании Long Roofing услуги по благоустройству дома.Имея рейтинг 4,6 из 5 звезд, основанный на более чем 5000 отзывов на GuildQuality, мы получили желанную награду Guildmaster — награду, присуждаемую компаниям, предоставляющим исключительный сервис.

| Вашингтон, округ Колумбия

Я очень доволен их работой. Я также купил у них свой забор и знаю, что их работа удовлетворительна.

Ким С. | HYATTSVILLE, MD

Они были очень эффективны, вежливы и с ними было легко работать.

Ребекка М. | Silver Spring, MD

Мы уже сделали одну оценку, когда позвонили в Long Roofing, планируя получить как минимум 3 оценки за совет ….

| Frederick, MD

Цены неоднозначны. Информации о стоимости материалов, рабочей силы и т. Д. Не было. Первоначальное предложение составляло 21 000 для небольшого владельца ранчо, …

| Haver Hill, MA

Товар был в порядке.

Жан К. | Вашингтон, округ Колумбия

Я бы порекомендовал Long Home Products.Они были очень любезны и вежливы, и они ответили на все мои вопросы.

Зоны обслуживания длинной кровли

Корпоративный офис
8530 Corridor Rd
Savage, MD 20763

Региональный офис
24 Walpole Park South, Unit # 8
Уолпол, Массачусетс 02081

См. Полный список пунктов обслуживания

Получите бесплатную оценку

Позвоните нам сегодня, чтобы приступить к установке новой кровли.Мы надеемся защитить вашу семью и ваш дом.

Начать сейчас

* При условии утверждения кредита. Проценты начисляются в течение периода действия акции, но все проценты отменяются, если сумма покупки будет выплачена полностью в течение 12 месяцев. В период проведения акции нет обязательных минимальных ежемесячных платежей. Финансирование программ потребительского кредитования GreenSky® предоставляется застрахованными на федеральном уровне банками-кредиторами с равными возможностями. NMLS № 1416362

GAF | Калькулятор вентиляции

384 м.кв.В. чистой свободной площади вытяжки, необходимой на гребне или рядом с ним.

384 м.кв. В. чистой свободной площади водозабора, необходимой на потолке или рядом с ним.

Полезный совет

Если требуется вентиляция чердака 1/150, просто удвойте вычисленное количество вытяжки и притока.

Примечание: N / R = не рекомендуется

Вытяжная вентиляция

cobra ^® & truslate ^® пластиковые вентиляционные отверстия (линейные ножки)

Cobra ^® Выхлопное отверстие — сетчатые ролики (прямые ножки)

Cobra ^® Выхлопное отверстие — сетчатые ролики (прямые ножки)

Master Flow ^® Вентиляционное отверстие с алюминиевым коньком (линейные ножки)

Master Flow ^® Вентиляционное отверстие с алюминиевым коньком (линейные ножки)

Master Flow ^® Жалюзи на крыше (количество вентиляционных отверстий)

Master Flow ^® Жалюзи на крыше (количество вентиляционных отверстий)

Приточная вентиляция

Cobra ^® Воздухозаборные отверстия (прямые ножки)

Cobra ^® Воздухозаборные отверстия (прямые ножки)

Master Flow ^® Отверстия для нижнего / нижнего отсека (количество отверстий, кроме LSV8)

Master Flow ^® Отверстия для нижнего / нижнего отсека (количество отверстий, кроме LSV8)

Приточная или вытяжная вентиляция

Примечание. Щитковые жалюзи обычно устанавливаются парами.

Master Flow ^® Металлические фронтальные жалюзи (количество вентиляционных отверстий)

Master Flow ^® Металлические фронтальные жалюзи (количество вентиляционных отверстий)

MasterFlow ^® Пластиковые фронтальные жалюзи (количество вентиляционных отверстий)

MasterFlow ^® Пластиковые фронтальные жалюзи (количество вентиляционных отверстий)

MasterFlow ^® Пластиковые круглые жалюзи (количество вентиляционных отверстий)

MasterFlow ^® Пластиковые круглые жалюзи (количество вентиляционных отверстий)

Расчет двускатной крыши

Расчет двускатной крыши

Введите требуемые размеры в миллиметрах

X — ширина дома
Y — высота крыши
C — размер карниза
B — длина крыши
Y2 — дополнительная высота
X2 — дополнительная ширина

Справка

Программа предназначена для расчета кровельных материалов: количества листового материала (ондулин, нулин, шифер или металл), подкладочного материала (асфальт, кровля), количества досок обрешетки и стропил.
Также можно рассчитать некоторые полезные размеры крыши.

Программа работает в двух режимах: простая двускатная крыша и двухскатная крыша (боковые крыши) Тип 1 и Тип 2.

Внимание! Если у вас крыша с одной двускатной стороной, то сначала используйте для расчета тип 1, затем тип 2. И уже по полученным данным рассчитывается количество строительных материалов: ферм, обшивочных досок, подкладочных и листовых материалов.
В противном случае расчет может оказаться ошибочным.Ведь программа позволяет делать пропилы в основной крыше под боковыми фронтонами крыши.

В расчете вы увидите несколько цифр: размер или количество строительного материала половину крыши и в скобках — полный размер или объем.
При расчете дополнительной кровли — полный размер и объем, а в скобках — два числа: размер и объем еще одной или двух крыш.

Внимание! При расчете листа рубероида учтите, что программа находит площадь кровли.
Например, серию 2,8 умножьте на 7,7 листов подряд. В реальной конструкции положить 3 ряда.
Для более точного расчета количества листов кровли нужно уменьшить высоту листа в расчете на получение ряда серий.
Не забудьте установить точную величину перекрытия.

При расчете объема материала стропил основной кровли, в режиме типа 2, программа не учитывает вырез бокового фронтона. Это связано с некоторыми трудностями при реализации программы.
Может в будущем решу.
Однако излишки материала стропил вряд ли исчезнут или внесут какие-то коррективы в свои расчеты.
Также будет отдельная программа для более интеллектуального расчета листов кровельных материалов.

И не забывайте покупать стройматериалы надо с некоторым запасом на отходы.

4 Онлайн-калькулятор каркаса крыши Gambrel Бесплатные сайты

Рейтинг редактора:

Оценки пользователей:

[Всего: 3 Среднее: 3.3/5]

Вот список из 4 бесплатных онлайн-калькуляторов конструкции крыши Gambrel . Двускатная крыша — это двухскатная крыша, имеющая два ската. Используя эти сайты, вы сможете проверить размеры стропил крыши , угол стреловидности, верхние и нижние углы стропил, длину стропил, площадь крыши и другие детали, связанные с двускатной крышей.

На основе используемого вами веб-сайта калькулятора каркаса крыши Gambrel вы можете ввести вводимые данные, такие как ширина стены , толщина стропил, ширина стропил, длина здания, высота стены дома, двускатный свес, длина нижнего ската и т. Д., а затем вы можете рассчитать результат. Некоторые из этих сайтов также предоставляют примерную диаграмму и диаграмму выходных данных, чтобы хорошо понять расчет выходных данных и несущих конструкций крыши.

Давайте проверим эти бесплатные онлайн-сайты калькуляторов каркаса крыши Gambrel один за другим.

Убийца блоков

Blocklayer предлагает хороший калькулятор геометрии каркаса крыши. Вы можете получить доступ к этому калькулятору по этой ссылке. Уникальная особенность — это возможность анимированной диаграммы.Когда вы установите угол развертки и масштаб крыши с помощью доступных ползунков, диаграмма изменится соответствующим образом, и вы сможете увидеть анимацию.

Для расчета конструкции каркаса двускатной крыши вы можете предоставить входные данные, такие как угол стреловидности, ширину стены, толщину прогона, глубину стропил, толщину конька, свес, косынки и т. Д. Когда это будет сделано, вы можете получить диаграмму вывода, которая покажет размеры (в футах или дюймах) для конструкции двускатной крыши. Углы и размеры нижнего и верхнего стропил также видны на отдельных схемах.

Калькулятор Gambrel Roof

Gambrel Roof Calculator (Домашняя страница) — еще один хороший сайт в этом списке. Он дает множество вариантов для ввода данных. Вы можете установить ширину крыши, высоту, длину свеса, длину крыши, толщину стропил, расстояние до края крыши, толщину обшивки крыши, перекрытие листов, расстояние между стропилами, ширину обшивки крыши и другие детали или размеры в дюймах. После этого он покажет детали вывода. Также создается диаграмма, которая делает ее более полезной.

На выходе будет:

• Исходные данные или входные данные.
• Размер крыши: , который включает площадь крыши, длину кровельного покрытия и ширину односкатного кровельного покрытия.
• Оценка материала: , в которой вы увидите длину стропил, объем стропил, количество стропил, материал, необходимый для основной крыши (черепица, металл, шифер и другие материалы), и многое другое.

Он также позволяет сохранить все эти данные в виде файла PDF на ПК. PDF-файл будет содержать водяной знак, но это не проблема для личного использования.

Spikevm

Spikevm — удобный вариант для расчета квадратных метров односкатной крыши. Ссылка здесь. Он предоставляет примерную диаграмму верхнего уклона, нижнего уклона и других частей двускатной крыши, чтобы понять основы. Вы можете потратить некоторое время, чтобы просмотреть эту диаграмму или начать расчет.

Можно добавить:

• Длина здания (в футах и ​​дюймах).
• Двускатный свес.
• Нижний скат крыши.
• Скат крыши верхний.
• Карнизный свес.
• Ширина застройки и т. Д.

При использовании кнопки Рассчитать будет показан результат. Вывод будет содержать нижний угол крыши, верхний угол крыши, площадь корня в квадратных футах, процент верхнего уклона и процент нижнего уклона.

Kalk.pro

Kalk.pro является хорошим конкурентом другим калькуляторам каркаса крыши Gambrel, включенным в этот список. Он также отображает диаграмму двускатной крыши на основе введенных значений.Уникальность в том, что вы можете просматривать схему с разных сторон (сверху, рамки от бедра, небольших стропил (слева или справа), рамки со стороны откоса и т. Д.). Диаграмму также можно просматривать в 3D-режиме, что является еще одним фантастическим вариантом, недоступным в других калькуляторах каркаса односкатной крыши.

Вы можете добавить входные значения, которые включают:

• Ширина дома, толщина стены, высота стены и длина стены.
• Высота и свес крыши.
• Тип кровли: Мягкая или жесткая.
• Единица измерения карты или диаграммы: см, дюйм, м и т. Д.
• Стропила, толщина стропил, ширина стропил и т. Д.
• Сторона перекрытия и перекрытие вышеуказанных значений.
• Ширина и толщина обшивки.
• Длина и ширина кровельных листов.

Добавьте детали и получите результаты расчета, материалы для строительства (коньковый брус, центральные / промежуточные стропила, брус, обшивка и др.) И т. Д.

Мы также подготовили для вас бесплатные калькуляторы расстояния между балясинами.

Заключение:

Здесь я закрываю этот список, в котором есть хорошие онлайн-сайты, посвященные обрамлению крыш. На всех сайтах есть немного разные варианты входных данных для генерации выходных данных. Итак, вы можете попробовать все эти сайты, а затем проверить, какие из них будут для вас более полезными.

Калькулятор кровли

| Kai

Калькулятор кровли | Кай

1. Дом
2. Калькулятор поперечной вальмовой площади крыши

—

* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h).Изображение носит общий информационный характер.

3D

Длина крыши

Скаты крыши

ABIHF = BCIH = DEHI = EFGH

• Уклон = …%
• Угол = … град
• Шаг = … x12

AGF

• Уклон =…%
• Угол = … град
• Шаг = … x12

AGH

• Уклон = …%
• Угол = … град
• Шаг = … x12

* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h). Изображение носит общий информационный характер.

3D

Длина крыши

Скаты крыши

ABIHF = BCIH = DEHI = EFGH

• Уклон =…%
• Угол = … град
• Шаг = … x12

AGF

• Уклон = …%
• Угол = … град
• Шаг = … x12

AGH

• Уклон = …%
• Угол = … град
• Шаг = … x12

* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h).Изображение носит общий информационный характер.

3D

Длина крыши

Скаты крыши

ABIHF = BCIH = DEHI = EFGH

• Уклон = …%
• Угол = … град
• Шаг = … x12

AGF

• Уклон =…%
• Угол = … град
• Шаг = … x12

AGH

• Уклон = …%
• Угол = … град
• Шаг = … x12

* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h). Изображение носит общий информационный характер.

3D

Длина крыши

Скаты крыши

ABIHF = BCIH = DEHI = EFGH

• Уклон =…%
• Угол = … град
• Шаг = … x12

AGF

• Уклон = …%
• Угол = … град
• Шаг = … x12

AGH

• Уклон = …%
• Угол = … град
• Шаг = … x12

* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h).Изображение носит общий информационный характер.

3D

Длина крыши

Скаты крыши

ABIHF = BCIH = DEHI = EFGH

• Уклон = …%
• Угол = … град
• Шаг = … x12

AGF

• Уклон =…%
• Угол = … град
• Шаг = … x12

AGH

• Уклон = …%
• Угол = … град
• Шаг = … x12

* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h). Изображение носит общий информационный характер.

3D

Длина крыши

Скаты крыши

ABIHF = BCIH = DEHI = EFGH

• Уклон =…%
• Угол = … град
• Шаг = … x12

AGF

• Уклон = …%
• Угол = … град
• Шаг = … x12

AGH

• Уклон = …%
• Угол = … град
• Шаг = … x12

Мы используем файлы cookie, чтобы вам было удобнее работать в Интернете.Продолжая просматривать сайт, вы соглашаетесь на использование файлов cookie.

Я согласен

Все расчеты можно использовать бесплатно, и мы не несем ответственности за конечный результат.
