Кран для стройки своими руками: Подробная инструкция как сделать самодельный кран для строительства дома

Подробная инструкция как сделать самодельный кран для строительства дома

Практически на любом строительном объекте не обойтись без спецтехники, особенно без строительного крана. Он становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту.

У большинства людей эта техника ассоциируется с огромными размерами, но существует много разновидностей кранов, которые отличаются эргономичностью и компактностью.

Некоторые варианты можно даже сделать своими руками, экономя личные сбережения во время стройки. В этой статье рассмотрим, как собрать самодельный кран «Пионер» для строительства дома.

Строительный мини кран: область применения

Мини краны пользуются большим спросом. Они применяются при проведении строительных и ремонтных работ. Современные производители предлагают инновационные решения при изготовлении своей продукции.

Такие устройства отличаются:

• маневренностью;
• широким спектром применения;
• функциональностью;
• удобством в эксплуатации.

Благодаря наличию различных насадок, с данной техникой можно проводить различные манипуляции.

Мини краны – как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: в тесных дворах, на плотной городской стройке, неровных площадках, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике даже проехать через одно– или двухстворчатые двери.

Они часто применяются и при тонкой, почти ювелирной работе. Производители современной техники проводили эксперимент со спичечной коробкой, которую необходимо было передвинуть с одного места на другое. При этом аппарат не смял и не раздавил картонную коробку такого крошечного размера.

Наличие пульта управления у агрегатов позволяет пользователям контролировать рабочий процесс, стоя рядом с техникой возле груза, но такими достоинствами обладают только покупные агрегаты, собранные на производстве.

Сделать такой аппарат самостоятельно, у вас вряд ли получится. Но соорудить нечто подобное можно попробовать. Конечно же, мини кран, собранный своими руками, не будет отличаться слишком большим функционалом, но поднимать грузы определенной массы на указанную высоту он сможет.

Простой мини – кран своими руками

Если делать мини кран своими руками, он способен будет поднимать грузы, массой до 250 кг. Это намного упростит процесс строительства на площадке. Он справится с подъемом бревен, бетонного раствора, кровельных материалов. С ним вы сможете самостоятельно заниматься строительством, не привлекая большое количество работников.

Главное при изготовлении мини крана: подготовить чертеж, необходимые инструменты и детали. Вес данной конструкции может достигать 300 кг. Это зависит от того, какие материалы при сборке вы будете использовать. Несмотря на внушительный вес, мини кран будет отличаться компактными размерами и высокой производительностью.

Сборка мини крана своими руками состоит из следующих этапов:

1. С помощью редуктора на червячную основу крепится грузовая лебедка.
2. Строительные опоры являются основанием для винтовых выносных систем.
3. Помимо основы конструкции, для сборки агрегата потребуются барабаны для лебедок. Их изготовить своими силами довольно проблематично. Поэтому рекомендуется приобрести уже готовую продукцию.
4. В качестве основы можно использовать роторы от электродвигателя.

Внимание: при самостоятельной сборке мини крана, особое внимание необходимо уделить соотношению размеров элементов и габаритов будущего устройства.

Чтобы аппаратом удобно было пользоваться, его платформу можно укомплектовать колесами. Здесь на помощь придет старая тележка-транспортер.

К особенностям мини кранов, собранных своими руками, относятся:

• Оптимальная высота стрелы – 5 метров. Чтобы сделать ее самостоятельно, потребуется применить трубу, диаметром 8 см.
• На основание монтируется профиль из 2 уголков и создается поворотный механизм для вращения стрелы. В качестве поворотного механизма подойдет автомобильная ступица от грузового авто.
• Чтобы соорудить противовес, особых материалов не понадобится. В их качестве могут выступать обычные кирпичи.

Виды ручных кранов

Все строительные краны классифицируются на:

• самоходные;
• стационарные;
• башенные;
• специального назначения.

Эта техника оснащается механизмом вылета стрелы, грузовой тележкой, вращающейся опорой.

По видам перемещения они делятся на:

• стационарные;
• переставные;
• самоподъемные;
• передвижные.

По типу управления, данные аппараты бывают электроприводными и ручными (механическими).

Подъемник

Современные подъемники по видам делятся на:

• Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
• Телескопические. К их преимуществам относится: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.

Они, в свою очередь, делятся на:

• самоходные;
• несамоходные.

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.

Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:

• лебедка, изготовить которую можно из барабана и троса;
• трубы;
• электропривод.

К преимуществам строительных подъемников относятся:

• маневренность;
• высокая грузоподъемность;
• безопасность;
• удобство в эксплуатации.

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

• производительность;
• высокая грузоподъемность;
• компактные размеры в сложенном виде;
• широкий спектр применения;
• маневренность.

Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

• электрогидравлическими;
• дизельными;
• электрическими;
• гидравлическими.

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

• подъемного устройства,
• мобильной платформы;
• равноскоростных ведущих колесиков.

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

• двухсекционный распределитель;
• втулки;
• насос;
• гидравлический цилиндр;
• двутавровые балки.

Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.

Кран Пионер

Подъемник типа Пионер отличается прекрасными техническими характеристиками. Он имеет небольшой вес, отличается маневренностью и мобильностью. К преимуществам данного аппарата можно отнести возможность быстрой и простой сборки и разборки.

Чтобы доставить устройство на место строительства, его можно разобрать и сложить в простую газель. После работы он также легко разбирается и транспортируется обратно. Установить кран можно на любое место: на землю, в котлован, крышу, на строительные перекрытия.

Эту спецтехнику выпускают разные компании в трех основных модификациях кранов, грузоподъемности, стрел.

При необходимости кран Пионер можно сделать и своими силами, имея при себе необходимые расходные материалы, инструменты, грамотно составленный чертеж и свободное время.

Что касается сферы применения Пионера, то с его помощью можно передвигать различные предметы при любых погодных условиях. Он способен доставить груз на любой этаж или строительную конструкцию. С его помощью можно доставлять: инструменты, инвентарь, стройматериалы и тому подобное.

Довольно часто данный аппарат используется при монтаже кровель. С ним можно в оперативные сроки поднять разные грузы, станки, металлические конструкции, материалы.

Преимущества крана Пионер

К основным преимуществам крана Пионер относятся:

• удобство в эксплуатации – благодаря простой и надежной конструкции;
• возможность сборки и разборки аппарата в течение получаса;
• мобильность, позволяющая применять агрегат даже на дальних объектах;
• маленький расход энергии.

Важно: кран Пионер способен поворачивать стрелу на 360 градусов.

Но у данного агрегата имеются и свои недостатки:

• он способен поднимать вес не более 1 тонны;
• если на него подвесить гибкий груз, это не всегда удобно и безопасно.

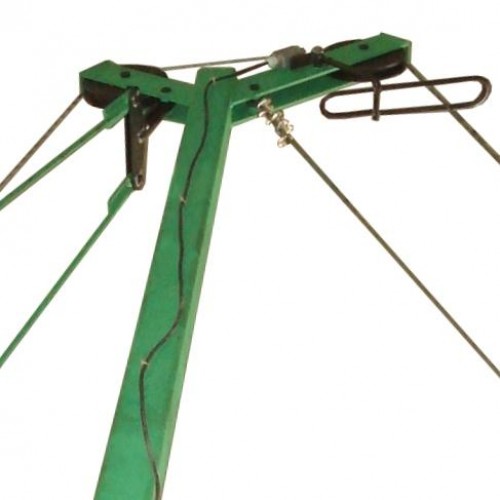

Подъемный кран Пионер своими руками

Подъемный кран Пионер отличается простой конструкции. Он состоит из следующих элементов:

1. Основной опорной рамы. Она может быть разборной, на болтах или стоять на колесах. На нее крепится вторая поворотная рама;
2. Страховочных растяжек, грузовых канатов, электрического привода;
3. Поворотной стрелы. Она может быть разборной или на болтах;
4. Механизма конечного останова. Он располагается в конце стрелы;
5. Путевого выключателя, расположенного на механизме, отвечающем за подъем груза.

Итак, если вы затеяли строительство на приусадебном участке, а нанимать спецтехнику желания и финансовых возможностей нет, – попробуйте собрать кран своими руками. С ним вам не потребуется поднимать тяжелые грузы самостоятельно.

Внимание: строительный кран Пионер является разборной конструкцией, рассчитанной на поднятие грузов. Его можно применять при рытье котлована для основания дома, при монтаже кровли, сооружении стен на большой высоте.

Основой механизма является опорная ходовая рама, которая устанавливается либо стационарно, либо на шасси. На раму устанавливается часть крана, которая вращается. Поворачивать стрелу можно ручным способом или электрическим.

Подъем груза у данного аппарата осуществляется с помощью лебедки, а устойчивость достигается благодаря противовесу и талрепам (стальные тросовые оттяжки).

Материалы и инструменты

Для изготовления аппарата нам потребуются следующие материалы, которые можно найти в гараже или в специализированном магазине:

• прямоугольная труба;
• двутавр;
• телескопический узел для двутавра;
• тросы небольшого диаметра;
• швеллер;
• электромотор;
• лебедка.

Из инструментов вам понадобятся:

• ключи;
• молоток;
• набор отверток.

Схема конструкции

Чтобы сделать кран Пионер своими руками, необходимо сделать грамотную схему. На ней стоит строго указать: материалы изготовления, размеры каждого отдельного элемента, способы крепления деталей.

Создавая схему будущей конструкции, стоит внимательно все просчитать. Если вы не совсем в этом разбираетесь, лучше пригласить специалиста. Имея на руках грамотно составленную схему, вы сможете самостоятельно изготовить и собрать аппарат в максимально короткие сроки.

Особенности сборки

Что касается сборки изделия, то:

1. Рама крана собирается из уголка 63х63х5 мм.
2. Для 5-ти метровой стрелы необходима труба, диаметром 5 – 8 см.
3. Для усиления конструкции понадобятся 2 уголка, размерами 30х30х3 мм.

Грузоподъемность такого аппарата будет составлять 150 кг. Если усилить канаты, можно будет поднимать и более тяжелые грузы.

Внимание: сделать кран с электроприводом в домашних условиях довольно сложно. Это будет и дороже, и займет больше времени.

Подбирая двутавр, стоит проследить, чтобы он свободно входил в трубу. Он будет устанавливаться на скользящие направляющие, в результате чего получится телескопический узел.

Чтобы самодельный кран хорошо функционировал, потребуется оснастить его тросами маленького диаметра. Их лучше всего приобрести в специализированном магазине. Для сваривания опорной конструкции и поворотной рамы, необходимо использовать швеллер.

Благодаря ему кран будет хорошо фиксироваться на поверхности. Для безопасной эксплуатации аппарата рекомендуется сварить площадку по типу прямоугольника.

Чтобы запустить подъемный процесс, потребуется приобрести электромотор и соединить его с лебедкой от УАЗа.

Внимание: если вы хотите, чтобы электромотор запускался электрически, пригласите специализированного мастера. Несмотря на то, что данная процедура не отличается особой сложностью, в целях безопасности лучше воспользоваться услугами профессионала.

Вот и весь процесс сборки крана Пионер своими руками.

Технические характеристики

Изготовление и сборка строительного Крана Пионер имеет массу положительных моментов. Его установка на строительной площадке поможет вам сэкономить на количестве строителей. С ним вы сможете поднимать кровельные материалы, брус, рабочий инструмент и оборудование на необходимую высоту.

После сборки самодельного устройства можно ознакомиться с его техническими характеристиками:

• Грузоподъемность устройства может варьироваться в пределах 0,5–1 тонны. Здесь все зависит от материалов, используемых при сборке.
• Высота крана будет составлять 4 метра.
• Платформа может разворачиваться на 360 градусов.

В заключение стоит отметить, что затеяв строительство на приусадебном участке, в целях экономии постарайтесь собрать спецтехнику своими руками. Конечно же, на такие манипуляции вы потратите свое свободное время, зато сможете немало сэкономить. Даже большие строительные компании не всегда покупают спецтехнику. Они, как правило, прибегают к аренде агрегатов.

самодельный, подъемный, как сделать, для поднятия грузов, строительства, чертежи

Многие люди интересуются, как изготовить конструкцию подъемного крана своими руками. Такое устройство может помочь при постройке дома, подсобных помещений, необходимых в хозяйстве, зернохранилища и склада для кормов.

Составление проекта

Для строительства дома необходим подъемный кран. Рассмотрим, как самостоятельно сделать конструкцию миниатюрного крана для подъема строительных грузов на высоту. Необходимо изготовить передвижное разборное устройство.

Сначала составляют и рассчитывают проект по изготовлению аппарата:

1. Основную часть конструкции представляет опорная рама. Ее устанавливают на колеса или стационарно.
2. На ходовую раму фиксируют узел вращения агрегата.
3. Стрела может поворачиваться благодаря созданию электрического или ручного управления.
4. Агрегат можно разбирать на части для удобства транспортировки.
5. Кран будет устойчивым благодаря созданию блока противовесов и стальных тросовых оттяжек.
6. Груз будет подниматься при помощи блока и лебедки.
7. Нужно собрать подъемный кран своими руками.

Чертежи

Чтобы сделать кран, прежде всего составляют схему проекта и чертежи основных узлов. Рассмотрим изготовление конструкции подъемного крана с ручным управлением. Можно было бы сделать аппарат на электричестве, дающем возможность передвигать груз при помощи устройства на длинном тросе, как это происходит в заводских конструкциях. Но тогда сложность изготовления узлов увеличивается, это повлечет удорожание готового изделия и увеличение времени на его создание. Поэтому остановимся на изготовлении ручной модели.

Сварка

Все соединения узлов и деталей выполняют при помощи сварки. Для этого нужен сварочный аппарат. Его можно взять на время работы над выполнением крана напрокат или купить в специализированном салоне.

Сборка конструкции

Подготовьте:

• канат;
• шайбы;
• уголки и швеллеры;
• трубу;
• болгарку;
• сварочный аппарат.

Раму следует выполнить из стального уголка 63х63х5 мм. Стрелу длиной 5 м выполняют из трубы, имеющей диаметр 55 мм. Чтобы усилить агрегат, применяют уголки размерами 30х30х3 мм.

Грузоподъемность такого самодельного крана будет около 150 кг. Если необходимо поднимать панели с большей массой, то надо увеличить кратность полиспастов, которые являются устройством для поднятия груза. Полиспаст изготавливают из блоков, соединяют их друг с другом тросом. Этот трос должен обматывать блоки по кругу. Полиспаст позволяет поднять панели, прилагая при этом меньшую силу, чем вес груза.

Полиспаст выигрывает в силе в 3-4 раза. При этом учитывают потери на трение, которые составляют 10%. Чем больше будет выигрыш в силе, тем меньше расстояние, на которое инструмент может перенести панели.

Подготовить и сделать все детали можно за 7-10 дней.

Еще 2 дня нужны на сборку механизма. Схема подъема выполнена в виде 2-кратного полиспаста. Узел поворота стрелы представляет собой 6-кратный полиспаст. Поворотную платформу изготавливают путем крепления 2 шайб. Ось заменяет болт на 30 мм.

Для уменьшения величины противовесов опорные ноги делают длиной 2 м. При радиусе поворота шайбы в 200 мм и расстоянии 2 м до противовеса в 100 кг на болт будет действовать нагрузка 1 т. Это учитывают при расчете конструкции инструмента. Выполняют расчет на устойчивость.

Принимают конструкцию за единую систему на одной опоре. Она является наименьшим расстоянием от оси вращения. На систему действуют: вес груза, противовеса и крана. Подъемный барабан создают из трубы сечением 100 мм. Его нельзя устанавливать близко к блокам. Его фиксируют ближе к шайбам.

Блоки изготавливают из 3 шайб. Они должны огибаться шнуром, диаметр блоков должен быть большим, чтобы канаты не вылетели из шайб. Блоки фиксируют без подшипников.

Нужен гибкий трос сечением 5 мм. Его рабочая нагрузка равна 150 кг, а разрывающая — 850 кг. Полиспаст функционирует по принципу рычага. Для полиспаста основным показателем является его кратность (отношение всех ветвей троса к отходящим от барабана).

Если у шнура 6 частей, то тянущая сила на барабане будет в 6 раз меньше веса груза. Если канат изготовлен для поднятия 100 кг груза, то свернутый в 6 раз, он поднимет груз весом 600 кг. Когда все системы будут готовы, нужно собрать их, согласно составленной схеме конструкции, учитывая все размеры и правила крепления узлов и деталей. После сборки нужно смазать все системы конструкции и отдельные ее детали лизолом.

Следуя всем вышеописанным указаниям, можно самостоятельно изготовить подъемный кран для строительства дома и каких-либо подсобных помещений, используемых в хозяйстве. Перед началом эксплуатации следует проверить работоспособность всех узлов созданной конструкции подъемного крана. Потом провести проверочное испытание оборудования на возможность подъема и перемещения грузов.

Самодельный кран для строительства дома

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

Подъемный кран своими руками

Блок: 1/9 | Кол-во символов: 505
Источник: http://StankiExpert.ru/tehnologii/podemnyj-kran-svoimi-rukami.html

Строительный мини кран: область применения

Мини краны пользуются большим спросом. Они применяются при проведении строительных и ремонтных работ. Современные производители предлагают инновационные решения при изготовлении своей продукции.

Такие устройства отличаются:

• маневренностью;
• широким спектром применения;
• функциональностью;
• удобством в эксплуатации.

Благодаря наличию различных насадок, с данной техникой можно проводить различные манипуляции.

Мини краны – как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: в тесных дворах, на плотной городской стройке, неровных площадках, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике даже проехать через одно– или двухстворчатые двери.

Они часто применяются и при тонкой, почти ювелирной работе. Производители современной техники проводили эксперимент со спичечной коробкой, которую необходимо было передвинуть с одного места на другое. При этом аппарат не смял и не раздавил картонную коробку такого крошечного размера.

Наличие пульта управления у агрегатов позволяет пользователям контролировать рабочий процесс, стоя рядом с техникой возле груза, но такими достоинствами обладают только покупные агрегаты, собранные на производстве.

Сделать такой аппарат самостоятельно, у вас вряд ли получится. Но соорудить нечто подобное можно попробовать. Конечно же, мини кран, собранный своими руками, не будет отличаться слишком большим функционалом, но поднимать грузы определенной массы на указанную высоту он сможет.

Блок: 2/7 | Кол-во символов: 1517
Источник: http://RemBoo.ru/vopros/samodelnyiy-kran-dlya-stroitelstva-doma.html

Пользователи портала делятся опытом строительства самодельных подъёмников от простых до сложных конструкций

При строительстве дома из газобетона, бруса, кирпича и т.д. часто возникает необходимость в подъёме груза. Например, нужно «закинуть» блоки или деревянные балки на второй этаж, поднять мешки с цементом или залить армопояс. Делать это вручную, даже с привлечением помощников, не так легко — здоровье дороже. Нанимать автокран или манипулятор на небольшой объём работ — дорого. Выход — использовать мини-кран, который, для удешевления строительства, сделан своими руками.

• Как сделать подъёмник для кладки газобетона.
• Какие детали и инструменты нужны для строительства мини-крана.
• Как сократить затраты на строительство универсального подъёмника.

Блок: 2/5 | Кол-во символов: 753
Источник: https://brigada174.ru/mini-kran-svoimi-rykami-obzor-variantov/

Подъемник для кладки газобетонных блоков

За границей, при строительстве частных домов, часто используют краны и разнообразные подъёмники. Так строительство идёт быстрее, а значит, «коробка» обходится дешевле, т.к. выгоднее использовать средства малой механизации, чем нанимать чернорабочих. У нас застройщик надеется сам на себя и часто строит дом «в одну каску». Поэтому остро стоит вопрос, как физически не надорваться, делая кладку стены из газобетонных блоков весом в 35-40 кг.

Интересен вариант необычного самодельного «помощника» пользователя FORUMHOUSE с ником Крестик. Сначала покажем то, что он взял за основу.

Немецкий мини-кран с выдвижной центральной стойкой

Особенность подъёмника — оригинальная складывающаяся «рука-стрела», с помощью которой кран, передвигаясь на колёсах, может дотянуться до двух противоположных стен.

Я самостоятельно строю дом и, чтобы иметь возможность класть газобетонные блоки, построил подъёмник по вышеуказанному образцу. Кран сделал полностью разборным, кроме основания. Максимальную нагрузку на крюке не мерил, но меня (вес 95 кг) он спокойно поднимает.

Технические характеристики подъёмника:

• ширина – 2200 мм;
• высота – 4200 мм;
• вылет стрелы – 4200 мм;
• грузоподъёмность электрической тали – до 800 кг;
• полный вес крана с балластом – примерно 650 кг;
• вес подъёмника без балласта – около 300 кг;
• максимальная высота подъёма блока для кладки – 3500 мм.

Рабочая высота подъёма блоков регулируется в двух диапазонах. Первый – 1750 мм. Второй – 3.5 м, для чего конструкция поднимается, скользя по опорным «ногам» вверх с помощью гидравлического домкрата с подкладкой проставок из ГБ блоков.

Для изготовления подъёмника пользователю потребовалось:

• поворотные колёса;
• профильные трубы для мачты, «ног» и стрелы сечением 12х12 см, 12х6 см, стенка 6 мм;
• трубы-укосины – 63х3 мм;
• мощные петли от ворот;
• поворотный механизм стрелы сделан из стали СТ45 и «205-х» подшипников.

В процессе эксплуатации конструкцию доработали. Например, пользователь проложил кабель для лебёдки в гофротрубе и удлинил кабель пульта управления.

У конструкции есть ряд недостатков, которые я хотел бы исправить. Например, думаю сделать беспроводное управление, заменить петли от ворот на подшипники. Увеличить кол-во «суставов» в стреле при том же вылете. Вместо временного противовеса — мешков с пескобетоном, залить балласт из бетона.

Важный нюанс: чтобы подъёмник мог передвигаться по строительной площадке или, например, по бетонной плите перекрытия второго этажа, нужно поддерживать рабочее место в чистоте, т.к. осколки ГБ, мусор мешают перестановке крана.

Конструкция необычного подъёмника заинтересовала пользователей портала.

С таким подъёмником, думаю, как делают в Германии, нужно делать кладку из блоков крупнее, чем стандартные. Длиной и высотой в 2-3 раза больше от обычного ГБ. Запаса грузоподъёмности у крана хватит, а скорость кладки увеличится в разы.

По словам Крестика, он слышал, что на портале кто-то уже пытался заказать у производителя газосиликата блоки формата 1х0.4х0.6 м. Но оказалось, что это — невыгодно заводу, т.к. нужно перенастраивать линию по выпуску ГБ, а ради небольшого объёма (на обычный частный дом) этого делать не будут.

Мне вот интересно: упростилась ли работа на площадке при использовании крана? Какие работы с ним можно сделать, а какие – нет?

Отпадает необходимость ставить леса при кладке стен из ГБ. Подъёмник можно собрать и разобрать. Бетонные перемычки над окнами я заливал по старинке, из вёдер, т.к. объём небольшой, и проще это сделать с одним помощником.

Общий итог: мини-кран получился удачный, а при некоторых доработках его конструкции подъёмник можно запустить в мелкосерийное производство.

Блок: 3/5 | Кол-во символов: 3679
Источник: https://brigada174. ru/mini-kran-svoimi-rykami-obzor-variantov/

Подъемный кран своими руками: чертежи, фото изготовления

Самодельный подъемный кран для демонтажа двигателя, фото изготовления разборного крана, также видео испытаний самоделки.

Однажды возникла мысль соорудить кран для демонтажа двигателя автомобиля, так как в гараже не так много места, значит нужно делать разборный!

Для постройки крана мне понадобились материалы:

• Профильная труба 80 х 80 мм (стенка 3 мм) — 7 метров.
• Труба 89 мм — два куска длиной по 0,7 метра.
• Труба 76 мм — два куска длиной по 0,9 метра.
• Домкрат — 5 т (советского производства).
• Металлические пластины толщиной 8 мм — 4 шт.
• Крюк от буксировочной стропы.
• Колесики 2 прямых, 2 поворотных + 2 поворотные с тормозом.
• Шпильки М 14 — 1000 мм.

Далее предлагаю посмотреть чертежи и сам процесс изготовления крана.

Чертежи подъёмного крана.

Вертикальная стойка.

Установка домкрата.

Механизм подъёма.

Провёл испытания своего крана. Подвесил мопед 120 кг, затем решил сам на мопед залезть ещё +120 кг — и снова показалось что мало! Но для демонтажа двигателя достаточно.  Попробовал и приподнял Газель и снял видео крана в работе.

Высота подъема крюка:

От земли при короткой стреле нижняя точка — 90 см, верхняя 170 см.

При длинной стреле — нижняя точка 80 см, верх 180 см.

Длинная стрела и выкрученный шток домкрата — низ 140 см и верх 225 см.

Автор самоделки: Евгений Алешин.

(2 оценок, среднее: 5,00 из 5)

sam-stroitel.com

Блок: 3/5 | Кол-во символов: 1403
Источник: http://ydachadacha.ru/svoimi-rukami/podemnyj-kran-dlya-dachi-svoimi-rukami.html

Виды ручных кранов

Все строительные краны классифицируются на:

• самоходные;
• стационарные;
• башенные;
• специального назначения.

Эта техника оснащается механизмом вылета стрелы, грузовой тележкой, вращающейся опорой.

По видам перемещения они делятся на:

• стационарные;
• переставные;
• самоподъемные;
• передвижные.

По типу управления, данные аппараты бывают электроприводными и ручными (механическими).

Блок: 4/7 | Кол-во символов: 379
Источник: http://RemBoo.ru/vopros/samodelnyiy-kran-dlya-stroitelstva-doma.html

Кран из подножного материала — Сообщество «DRIVE2 На Даче» на DRIVE2

Зачем нужен на даче мини кран? >

Ну а теперь начнёмСтарая донорская ступица от 412 Москвича. Основание продолжено арматурой, приваренной в спинке кровати, Распорки, усиления — всё как полагается.

Некая пародия на противовес. Потом усилим. Сделал тут ещё катушку самодельную для регулировки наклона стрелы.

Электролебёдка 0,5т

Просто примерка.

Стрела ещё не имеет регулировки наклона. Просто вставил в дырку в трубе. Ну естественно опробовал. Повис на ней. Мой вес выдерживает.

Ой, кажется Зима вернулась =))

Пока криво. Потом выровню, но это будет в следующий заезд

После того, как стрела падала несколько раз, из за того, что сравалась труба, блокирующая вращение самодельной катушки для троса, купил ещё одну лебёдку. На 0,5т для регулировки наклона трубы. Со стопором, что важно.

Ну и финальный вид

Кстати приварил к бочке ручку на уровне центра тяжести. Теперь переворачивать можно без усилий

Ну теперь немного видео работы

Теперь стояла задача проволочить 150-килограммовую конструкцию 40 метров к колодцу. Не вопрос — электрическая лебёдка, уголок, топор и 2 прута сделали дело.

Установил. Уже 8 вечера. Пофик нада опробовать.

Всё на УРА. Бочку подняло легко. Надо только увеличить массу противовеса.

Всем пока. Комментируйте, предлагайте усовершенствования. Сильно не пинайте, что кривовато. Главное функциональность.

www.drive2.ru

Блок: 4/5 | Кол-во символов: 1395
Источник: http://ydachadacha.ru/svoimi-rukami/podemnyj-kran-dlya-dachi-svoimi-rukami.html

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Блок: 8/9 | Кол-во символов: 1312
Источник: http://StankiExpert.ru/tehnologii/podemnyj-kran-svoimi-rukami.html

Подъемник

Современные подъемники по видам делятся на:

• Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
• Телескопические. К их преимуществам относится: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.

Они, в свою очередь, делятся на:

• самоходные;
• несамоходные.

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.

Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:

• лебедка, изготовить которую можно из барабана и троса;
• трубы;
• электропривод.

К преимуществам строительных подъемников относятся:

• маневренность;
• высокая грузоподъемность;
• безопасность;
• удобство в эксплуатации.

Блок: 5/7 | Кол-во символов: 763
Источник: http://RemBoo.ru/vopros/samodelnyiy-kran-dlya-stroitelstva-doma.html

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

• Неподвижный блок. Крепится к опоре и играет роль изменения направления движения каната. Не даёт никакого выигрыша в силе.
• Подвижный блок. Располагается на стороне груза и даёт выигрыш в силе.

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Блок: 5/9 | Кол-во символов: 1110
Источник: http://StankiExpert.ru/tehnologii/podemnyj-kran-svoimi-rukami.html

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

• производительность;
• высокая грузоподъемность;
• компактные размеры в сложенном виде;
• широкий спектр применения;
• маневренность.

Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

• электрогидравлическими;
• дизельными;
• электрическими;
• гидравлическими.

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

• подъемного устройства,
• мобильной платформы;
• равноскоростных ведущих колесиков.

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

• двухсекционный распределитель;
• втулки;
• насос;
• гидравлический цилиндр;
• двутавровые балки.

Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.

Блок: 6/7 | Кол-во символов: 1709
Источник: http://RemBoo.ru/vopros/samodelnyiy-kran-dlya-stroitelstva-doma.html

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Блок: 6/9 | Кол-во символов: 663
Источник: http://StankiExpert.ru/tehnologii/podemnyj-kran-svoimi-rukami.html

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

• С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
• С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Блок: 7/9 | Кол-во символов: 682
Источник: http://StankiExpert.ru/tehnologii/podemnyj-kran-svoimi-rukami.html

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

Блок: 9/9 | Кол-во символов: 1018
Источник: http://StankiExpert.ru/tehnologii/podemnyj-kran-svoimi-rukami.html

Кол-во блоков: 19 | Общее кол-во символов: 35013
Количество использованных доноров: 4
Информация по каждому донору:

1. http://RemBoo. ru/vopros/samodelnyiy-kran-dlya-stroitelstva-doma.html: использовано 4 блоков из 7, кол-во символов 4368 (12%)
2. http://StankiExpert.ru/tehnologii/podemnyj-kran-svoimi-rukami.html: использовано 8 блоков из 9, кол-во символов 7207 (21%)
3. http://ydachadacha.ru/svoimi-rukami/podemnyj-kran-dlya-dachi-svoimi-rukami.html: использовано 3 блоков из 5, кол-во символов 14891 (43%)
4. https://brigada174.ru/mini-kran-svoimi-rykami-obzor-variantov/: использовано 4 блоков из 5, кол-во символов 8547 (24%)

Самодельный консольный мини-кран для стройки дома. Помогите советом, пожалуйста — Мысли и идеи

1. Много мест, работающих на изгиб и кручение. Это материал и деньги. Притом материал кратен шести метрам при покупке.

2. Много фланцев и болтов. Это опять же материал и работа, скорость сборки/разборки никакая.

3. В такой конструкции практически все сварочные швы ответственные. При фантазии варить подшипники неизвестно, насколько хорошо у вас это сварится.

4. Никаких расчётов на прочность отдельных элементов и устойчивость конструкции в целом.

5. Кран не сможет положить блок в кладку. Руками с помощником. Кран не сможет зацепить блок снизу с поддона. Кому-то надо бегать, перекладывать на стропы.

6. Пока кто-то, изнемогая, бегает, второй бездарно курит.

7. Устав, вызываем манипулятор, он поднимает разом поддоны на перекрытие за одну двадцатую суммы, потраченной на кран, и внезапно вдвоём как у всех белых людей руками очень даже строится стена.

8. Везём испоганенное ни на что больше негодное железо на чермет.

8 минут назад, Vitali123 сказал:

Весь метал планирую заказать на производстве уже нарезаный на нужные части. Варить сам не умею и нечем. Планиурую обратиться в автосервис. По идее тут ничего сложного для умеющего человека нет.

На производстве денег хорошо попросят, в автосервисе такой металл варить не умеют. А кто умеет, тоже хорошо денег попросит.

Изменено 6 сентября, 2019 пользователем asminokk

Козловый кран своими руками от ООО «МашЛит «Буревестник»

Для работы на стройке или для ремонта автомобиля может потребоваться грузоподъемный механизм. Если покупка заводского кранового оборудования для вас – это слишком дорого, то вы вполне сделать козловый кран своими руками в гаражных условиях.

Стоимость такого самодельного подъемного механизма будет в несколько раз меньше. Для того, чтобы изготовить мобильный мини-подъемник, нужно знать все его составляющие:

• Несущий пролет (мост).
• Боковые опоры.
• Механизм передвижения крана.
• Грузовая лебедка.

Рис.1. Пример самодельного ручного козлового крана (без установленной лебедки)

Как правило, в большинстве домов стандартная электросеть имеет мощность 220 Вольт. Это предопределяет выбор электрического двигателя конструкции (при наличии электропривода). Если у вас есть дополнительные финансы, работу двигателя и ходовой тележки можно регулировать с помощью дистанционного пульта радиоуправления.

Так как грузоподъемность самодельных кранов относительно невысока, вы можете воспользоваться упрощенным ручным приводом.

Первый этап производства – проектирование. На данном этапе рассчитываются основные параметры будущего изделия: максимальная грузоподъемность, высота пролета, тип конструкции – мобильный или стационарный.

Рис. 2. Ручной козловой кран

Второй этап – подготовка необходимых инструментов и материалов. Для несущей балки лучше всего выбирать металлический двутавр, а в качестве опор – стальные трубы нужного диаметра.

Для создания жесткого каркаса потребуются металлические распорки – профили, треугольники, а также металлические болты (М12-М16). Так соединения элементов производится с помощью сварки, необходим сварочный инвертор.

Для мобильного механизма необходимы колеса – это могут быть как автомобильные покрышки, так и специальные колеса для металлических изделий. Третий этап – сборка конструкции. Сварка начинается с ходовой части крана, несущий мост сваривается в положении лежа и с помощью дополнительных подъемных устройств устанавливается на место.

Для того, чтобы убедиться в работоспособности механизма, проведите тестовые подъемы груза. Чем больше диаметр несущего двутавра, тем выше будет грузоподъемность крана. Прочностные характеристики двутавров можно узнать из ГОСТ 8239-89.

Cамодельный кран для строительства своими руками

Обычный россиянин со средним годовым доходом строит жилье своими силами. Помогают члены семьи, родственники, редко друзья. Подсчитано, что если арендовать кран для возведения среднего по площади дома, то стоимость работ, учитывая различные накрутки, практически в два раза дороже материалов и прочего. Не стоит далеко ходить, чтобы предметно проиллюстрировать на примере. Один подъем автомобильного крана марке ЗИЛ стоит 5 долларов. Но говорят, что это вообще щадящая цена. А в реальности данная манипуляция в несколько раз дороже.

Поэтому индивидуальные застройщики сами монтируют грузоподъемные механизмы. В принципе, ничего сложного в этом нет. Пусть дом по периметру будет 15х15 метров. Это шикарное жилье и кто-то хочет строить его в один этаж, но с мансардой. Для возведения коробки дома нужно от силы полмесяца. Имеется в виду, с фундаментом. Начиная от ноля, для подачи материла, нужен кран.

Для этого около дома вкапывают (лучше забетонировать) деревянный столб или металлическую трубу. На верхний конец монтируют поворотный механизм, способный выдержать определенную силовую нагрузку, направленную вертикально вниз. На верхнюю часть опоры жестко крепят консоль или стрелу (кому что нравиться), со шкивами.

Как показала практика, вместо деревянного столба, перспективнее ставить металлическую трубу диаметром 90 миллиметров и толщиной стенки в 3 миллиметра. Высоту колонны определяют по этажности здания.

Вырывают яму глубиной 1,2 метра, на нижнюю часть трубы приваривают зацепной анкер в виде крестовины и погружают в бетонный раствор высотой 30-40 сантиметров. Остальную часть колоны в яме укрепляют бутом, засыпают землей и трамбуют. И так дают отстояться неделю, хотя лучше 12 дней.

Важно отметить, что самодельный кран необходимо полностью смонтировать на земле и только готовую конструкцию рационально поднять и установить в рабочую позицию. С этим делом могут справиться несколько человек. Но можно арендовать на час легкий автокран, который быстро установит самодельное грузоподъемное устройство в вертикальное положение.

Лебедку лучше оставить в ручном режиме, но перспективно снабдить ее электромотором. Большой мощности не требуется, поскольку куда спешить, если имеешь собственный полноценный подъемный механизм. Никто не потребует от тебя оплаты. И не скажет, мне надо очень срочно спешить на следующий объект.

Если подсчитать издержки на аренду автомобильного крана при возведении индивидуального жилья и сравнить их с затратами на изготовление личной грузоподъемной машины, то разница окажется просто колоссальной.

Самодельное подъемное устройство в разумных пределах способен доставить на нужную высоту такие строительные материалы, как рубероид, шифер, инертный утеплитель, электросварку, минеральную вату, целые кровельные конструкции, смонтированные на земле, кровельный материал и так далее. При этом соблюдается техника безопасности, поскольку какой резон индивидуальному застройщику нагружать самодельный кран, как говорят в России, под завязку.

Имея собственный эффективный кран, можно продумано составить график последовательного выполнения строительно-монтажных работ, добиваясь при этом высокого качества. И самое главное, у застройщика всегда спокойные нервы.

Ему не нужно ждать, приедет заказанный подъемный механизм или он сломается на дороге и запланированные работы так и останутся невыполненными. Кто не испытывал мучения ожидания заказанной техники, тот никогда не был индивидуальным застройщиком. Какой вывод? Конечно, нужно сделать собственный грузоподъемный кран быстро и без огромных денежных затрат.

Daraja.ru — все о спецтехнике!

Кран балка своими руками, чертежи

Нужен кран для строительства частного дома, но брать его в аренду дорого, поэтому делаем его сами!

Любой из пользователей forumhouse.ru согласится с утверждением, что одно из самых нужных приспособлений при строительстве – это кран. Стальной богатырь становится незаменимым помощником, когда возникает необходимость поднять большой груз.

Подъёмный механизм обычно ассоциируется с огромным сооружением высотой в десятки метров. Однако в частном домостроительстве, когда на первый план выходят компактные механизмы для строительства одному необходим вариант с длиной стрелы,  не превышающей 5-7 метров.

Но арендовать его – удовольствие не из дешёвых, особенно если стройка растягивается не на один месяц.

В этом случае остаётся один выход – засучить рукава и построить самодельный мини- кран своими руками. А помогут вам в этом наши форумчане!

Как сделать самодельный кран

Экономия на собственном здоровье и попытка ручным способом поднять неподъёмный груз, особенно если возведение дома ведётся самостоятельно и без привлечения наёмной рабочей силы, до добра не доводят. Мы уже рассказывали нашим читателям, как самостоятельно построить вибростол и виброплиту.  Теперь мы делаем кран своими руками для строительства дома под названием «мини-пионер».

«Пионер» представляет собой передвижную разборную конструкцию, с помощью которой осуществляется подъём груза на заданную высоту. Такой самодельный кран может использоваться при рытье фундаментов и строительно-монтажных работах по возведению домов.

Основа механизма – опорная ходовая рама, установленная стационарно либо на передвижном шасси. На раме монтируется вращающаяся часть крана. Поворот стрелы может осуществляться ручным либо электрическим способом. Сама конструкция крана выполняется по модульному принципу и может быть разобрана на несколько частей для удобства перемещения механизма с одного строительного объекта на другой.

Устойчивость конструкции обеспечивается благодаря противовесу и стальным тросовым оттяжкам (талрепам), а подъём груза осуществляется с помощью лебёдки и блока.

Интересен опыт нашего форумчанина, решившего самостоятельно построить мини «Пионер». Этот строительный механизм понадобился ему для возведения частного дома из бруса.

Воландемор:

– Я практически в одиночку строю дом из шестиметрового бруса. Поднять и таскать его одному невозможно. Именно поэтому я решил собрать механизм, для того чтобы брать брус со штабеля, класть на место распиловки и поднимать на цоколь.

По мере увеличения высоты строения наш форумчанин планирует поставить кран на балки перекрытия дома.

Раму форумчанин собрал из уголка 63х63х5 мм.Стрелу длиной в 5 метров – из трубы диаметром в 50 мм. Для усиления конструкции использовались два уголка 30х30х3 мм.Также в планы Воландемора входит дальнейшее удлинение стрелы ещё на 2 метра.

Воландемор:

– Грузоподъёмность механизма составляет примерно 150 кг, но  конструкция может поднять больший вес, а для того чтобы этого добиться, необходимо увеличить кратность полиспастов.

В переводе с греческого Polyspaston означает «натягиваемый несколькими канатами».Полиспастом называют строительное устройство для подъёма груза. Оно состоит из нескольких блоков, соединённых между собой канатом или тросом, который огибает блоки по окружности. Полиспаст позволяет поднимать груз с меньшим усилием, чем вес груза.

Самый простой полиспаст позволяет получить трёх- четырёхкратный выигрыш в силе, не следует забывать, что в данной системе неизбежны потери на трение. Даже в лучших моделях блоков они достигают 10%. И чем больше вы выигрываете в силе, тем больше уменьшается расстояние, на которое техника может переместить груз.

Воландемор:

– На изготовление всех узлов и механизмов у меня ушла неделя. Ещё два дня я потратил на сборку и доводку механизма. Привод поворота и привод подъёма стрелы – это шестикратный ручной полиспаст. Привод подъёма – это тоже ручной двукратный полиспаст.

Воландемор отмечает, что было бы намного удобнее управлять механизмом с электроприводами – осуществлять подъём груза с пульта на длинном шнуре, как это делается в промышленных моделях. Но в этом случае значительно возрастает сложность изготовления всех механизмов, что приведёт к удорожанию конструкции и увеличению времени на изготовление крана.

Интересны подробности изготовления устройства.

Воландемор:

– В качестве поворотной платформы я взял две планшайбы, которые нашёл на работе. В принципе, я собирал механизм из того, что было под рукой. Вместо оси приварил болт на 30 мм. Я не стал брать болт из высокопрочной стали, т. к. такие свариваются хуже, не тянутся и не гнутся, а сразу лопаются, если превысить предел их прочности.

Все узлы устройства смазаны литолом.

Чтобы уменьшить вес противовеса, длина опорных лап составляет 2 метра. При самостоятельном изготовлении и расчёте узлов такого устройства следует учесть один момент. Дело в том, что при радиусе поворотной планшайбы 200 мм и расстоянии в 2 метра до противовеса массой в 100 кг, на центральный болт действует растягивающая нагрузка в 1 тонну. И это без учёта веса стрелы и поднимаемого груза!

Также важно проверить устройство на устойчивость.

Воландемор:

– Для начала представим, что наш кран – это единая балка, которая опирается на одну опору, причём эта опора должна быть наименьшим расстоянием от оси вращения. На балку действуют три силы: вес груза, вес противовеса и масса механизма. Чтоб не учитывать массу стрелы, я занизил вес крана на 50 кг. Расчёт приблизительный и простой, но лучше с ним, чем совсем без него.

Барабан механизма подъёма стрелы Воландемор сделал из тубы диаметром в 100 мм.

Воландемор:

– Здесь есть нюанс – барабан нельзя располагать близко к блочкам. Его нужно немного смещать по оси в сторону первого блока, чтобы второй слой троса наматывался равномерно.

Блочки форумчанин сделал из трёх шайб: две большие и одна маленькая. Все блоки стоят без подшипников. Важно добиться, чтобы блоки хорошо огибались канатом. Т. е. либо канат должен быть гибким, либо блочки должны быть большого диаметра. Иначе при поднятой стреле без нагрузки тросы могут вылететь из блоков.

Воландемор:

– Канат у меня диаметром в 12 мм, но это очень толстый – просто другого не было. Если буду удлинять стрелу, поставлю более гибкий трос диаметром в 5 мм, т.к. его рабочая нагрузка равна 150 кг, а разрывающая – 850 кг.

При конструировании блочных систем важно понять, как работает и рассчитывается полиспаст. Рассмотрим это на примере мини-пионера.

Воландемор:

– Принцип действия полиспаста похож на работу редуктора – выигрываешь в силе, но проигрываешь в длине каната и, следовательно, скорости подъёма груза.

В редукторе главная характеристика – это передаточное число, а в полиспасте – кратность, т.е. отношение всех ветвей троса к сбегающим с барабана. Если мы имеем 6 отрезков каната, значит, полиспаст шестикратный.

Это значит, что тянущая нагрузка на барабане будет в 6 раз меньше, чем вес груза, и сам канат, если он рассчитан на 100 кг, то свёрнутый в 6 раз, поднимет 600 кг.

Мини-краны строительные своими руками

Конструкция вышла настолько удачной, что многие из наших пользователей решили её повторить и даже придать крану мобильность, поставив его на «Газель».

Форумчанин с ником plumag предлагает с помощь подобного механизма большей грузоподъёмности и оснащённого электроприводами, ставить бетонные столбы. А для того, чтобы иметь возможность перевозить такой индивидуальный кран по дорогам общего пользования, сделать конструкцию разборной и частично и полностью монтировать ее в кузове уже на месте предполагаемой работы. Это позволит в короткие сроки окупить все затраты, связанные с изготовлением устройства.

На FORUMHOUSE можно узнать всё о самостоятельном строительстве кранов, а также ознакомится с чертежами мини-пионера.  На портале обсуждается всё, что нужно знать, чтобы изготовить кранчик из металлолома. От бетономешалки до трубогиба. Темы форумчан об изготовлении полезных домашних самоделок, которые помогут вам строиться.

Наше видео расскажет, какие инструменты нужны, чтобы обустроить столярную мастерскую. Посмотрите, как самостоятельно сделать А в этом инструмент, который упростит работу на вашем участке у дачного домика.

diy мостовой кран

Мостовой кран — это разновидность мостового крана, у которого рельсы расположены высоко над землей. Наличие одного из этих мощных устройств является предпосылкой успешного и эффективного бизнеса. Их можно использовать на любой грузоподъемности, где требуется чрезвычайно высокий подъемный крюк, поскольку крюк можно поднять между балками. Двухбалочные мостовые краны также идеальны там, где требуются высокие скорости и тяжелые условия эксплуатации. Мостовой кран: двухбалочный 20-тонный с пролетом 37 футов от диаметра до ступени колес.Вы можете легко приобрести на месте необходимую конструкционную сталь для мостовой балки, подкранового рельса и опорных колонн. Такой предварительно собранный комплект козлового крана DIY, подобный этому, будет состоять из покупки необходимых деталей, которые уже собраны и удобно упакованы для вас. Пара стальных ножек поддерживает мост, к которому подсоединен подъемник. Кран… Построить весь мост; не разочаровывайте строителей. Мостовые краны Kundel KTRAC превосходят отраслевые стандарты CMAA для мостовых кранов и имеют пожизненную гарантию.Кран легко разбирается, сняв болты, соединяющие верхнюю балку с опорами. Обязательные поля отмечены *, я согласен с тем, что мои отправленные данные собираются и хранятся. Создайте свой собственный 2-тонный или 5-тонный консольный кран с нашими планами консольных кранов! Он предназначен для изготовления горячих стержней и металлоконструкций, максимальная нагрузка составляет 3000 #. Мостовой кран также может быть спроектирован так, чтобы один конец моста поддерживался центральной осью, а другой конец перемещался по круговой направляющей, что позволяет круглая область, которую нужно достичь.Ace Industries, Inc. Мостовые краны; Мостовые краны — это индивидуально изготовленные элементы погрузочно-разгрузочного оборудования, разработанные для конкретного местоположения и конкретной работы по подъему надземных работ. Самодельные чертежи крана. Постройте кран из приобретенных компонентов… сэкономьте на фрахте, рабочей силе и времени. Мостовой кран, обычно называемый мостовым краном, — это тип крана, применяемый в промышленных условиях. Я заменил подъемник на модель с более низким профилем, как показано на последней фотографии. Нагрузки, действующие на взлетно-посадочную полосу, можно привести в качестве примера крана грузоподъемностью 15 тонн, который считается умеренным по габаритам.Это в основном то, что входит в состав большинства комплектов plug-and-play, хотя некоторые производители предоставляют мостовую балку. Создатели моделей любят воссоздавать вещи из реального мира, а создание модели крана — сложный проект. Независимо от того, являетесь ли вы производственным цехом, складом, автоцентром, домашним магазином или другим бизнесом, нуждающимся в тяжелом подъеме, портативный козловой кран, скорее всего, выполнит эту работу за вас. Состояние: G Цена: 4000 долларов. Красочная алмазная картина украсит ваш дом. Мы можем предоставить простые однобалочные мостовые краны для общего использования, а также двухбалочные мостовые краны на заказ для… Эти комплекты кранов включают предварительно просверленную мостовую балку или монорельсовую дорогу, концевые тележки, необходимое оборудование, инструкции по установке, этикетки и распорки. Комплекты кранов являются неотъемлемой частью любой строительной техники, и OverheadCraneKit.com является признанным поставщиком мостовых кранов. Кран мостовой мостовой. Crane-Tec — лидер в проектировании и установке мостовых кранов. Темы сравнения кранов: Как строятся мостовые краны Kundel, Как наш мостовой кран… SNAPTRAC. ИНСТРУКЦИИ И ПЕРЕЧЕНЬ ДЕТАЛЕЙ КРАНОВЫЕ МОСТОВЫЕ КОМПЛЕКТЫ Темы сравнения кранов: Как строятся мостовые краны Kundel, Как секции наших мостовых кранов соединяются болтами для увеличения длины пробега, Как система автоматического выравнивания взлетно-посадочной полосы, цитата Кунделя, коэффициент безопасности 10: 1.Тимоти Даль. Любой мостовой кран состоит из концевых тележек, электрификации, органов управления и подъемника. Если у вас есть место и вам нужно перемещать тяжелые предметы по мастерской, то козловой кран может стать вашим решением. Стационарные, регулируемые и мобильные козловые краны своими руками. 31 мая 2019 г. — Изучите доску «Сделай сам» Тревора Стаффорда на Pinterest. 23-футовый подъемник — минимум 16 футов, 1/2 л.с. Если вы можете выполнить базовое изготовление, вы можете сэкономить немного денег с помощью комплекта для мостового крана DIY (сделай сам). Здесь, в Aimix Group Co., ООО, мы можем предложить вам разные виды самодельных кранов… Это только мост — без подъемника. Односкоростные мосты ACI перемещаются со скоростью 70 футов в минуту — медленным темпом, который позволяет крановщикам справляться с тяжелыми грузами во время движения в магазине. Если вы ищете подвесной или грузовой подъемник, подумайте о постройке собственного консольного крана! Gizmoplans является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com. Crane Depot предлагает полную линейку мостовых кранов грузоподъемностью от 5 тонн до 500 тонн. Работать с башенным краном весело и сложно. Мы производим мостовые краны / мостовые краны грузоподъемностью от 3 до 500 тонн и более с пролетами в соответствии с вашими потребностями. Что касается взлетно-посадочных полос, я думаю об использовании двух балок W10x22 для перекрытия 24-футовых колонн 5-дюймовых коробчатых труб — 10 футов высотой -… Когда вам понадобится следующий кран, подъемник или стреловой кран, обращайтесь в Hoosier Crane… Рельсы бывают 8 и 12 футов… Самой сложной частью проекта была установка двух кранов посреди канала.Кран — это большое мощное устройство, используемое для подъема тяжелых предметов. Показать версию для печати; 18.03.2007, 11:45 # 1. пфарбер. Этот мостовой кран с пролетом 8 футов, грузоподъемностью 1/2 тонны… Подъемник нагрузки грузоподъемностью 10 тонн Подвесной привод вала мостового крана Пролет: 35 футов (прибл.) Постройте красивый мост в игре Bridge Construction Crane Sim! Это лучшие планы DIY. Мостовой кран: пролет 40 футов, 10… Цена 1260,72 $. Классификация мостовых мостовых кранов: Мостовые краны могут быть предоставлены для CMAA класса A, класса B, класса C, класса D, класса E и класса F с грузоподъемностью до 200 тонн и пролетами до 150 футов. Вы можете изменить свои настройки в любое время. После того, как вы закончили с башенным краном, работа еще не закончена. Но что входит в комплект и где они работают лучше всего? Тренируйте свои строительные навыки с помощью нашего симулятора башенного крана! Смотрите больше идей о козловом кране, кране, сварочных проектах. Строительство моста очень важно, и им нужно построить много частей. Поиск мостового крана своими руками… Можно заказать полные комплекты мостовых кранов с пролетами от 10 до 24 футов, грузоподъемностью ½ тонны, 1 тонны и 2 тонны.Эти комплекты крановых мостов содержат все детали, необходимые для строительства подвесных однобалочных крановых мостов, за исключением балки моста, поперечного вала и упорных уголков тележки. Свяжитесь с нами, чтобы узнать больше о наших мостовых мостовых кранах! LTWAAXP Модели машин 3D Металлические нано-пазлы Наборы моделей гусеничных кранов DIY 3D-модели для лазерной резки Пазлы для взрослых. Мы предлагаем комплектные мостовые краны от 1 до 100 тонн, включая профессионально спроектированные системы взлетно-посадочных полос. Сервисная компания Hoosier Crane — ваш поставщик новых мостовых кранов, комплектов мостовых кранов, электрических цепных талей, канатных талей, запасных частей и принадлежностей.Получите самые выгодные предложения на мостовые краны, делая покупки в самом большом онлайн-ассортименте на eBay.com. 5D DIY Full Drill Diamond Painting Bridge Crane Cross Stitch Embroidery Mosaic Kit Набор для рукоделия Домашнее украшение Характеристика: DIY живопись, оригинальность, живопись и блестки из смолы, блестящие блестки из смолы, уникальный блеск, сияющий свет, являются самыми популярными украшениями DIY в настоящее время. Мостовой мостовой кран состоит из собранной конструкции, которая простирается между взлетно-посадочными полосами и может нести… С 1959 года мостовой кран Tri-State помогает своим клиентам найти правильное решение для своих грузоподъемных нужд.Помогите рабочим построить красивый мост. Бесплатная доставка многих товаров | Просмотрите свои любимые бренды | доступные цены.
Мостовые краны, также известные как мостовые краны, могут использоваться во всех отраслях промышленности и практически для любого применения. Рельсы бывают 8 ‘и 12’ секций, а стойки бывают 8 ‘, 10’, 12 ‘, 14’ и 16 ‘высотой. Что понравилось: 1. Эти краны могут работать как на балках, так и под навесом. Их можно использовать на любой мощности, где требуется чрезвычайно высокий подъемный крюк, поскольку крюк можно поднять между балками.Двухбалочные мостовые краны… При покупке крана… Типы мостовых кранов грузоподъемностью 3 тонны. Свяжитесь с нами ПОЗВОНИТЕ НАМ: 1-800-347-9975 Мостовой кран Классификация: Мостовые краны могут быть предоставлены для CMAA класса A, класса B, класса C, класса D, класса E и класса F с грузоподъемностью до 200 тонн и пролетами до 150. ноги. Вот несколько часто задаваемых вопросов о комплектах мостовых кранов. Мостовые краны бывают разных типов и конструкций, в том числе: Однобалочный кран: с одной мостовой балкой, поддерживаемой двумя концевыми тележками, однобалочный кран чаще всего используется для работы с малым весом.Односкоростное или двухскоростное управление подъемником. Этот самодельный кран может перемещать ваши самые тяжелые инструменты. Термин «портал» буквально означает мостовую подвесную конструкцию с поддерживающим оборудованием платформы, таким как кран и т. Д., Готовым помочь. 85. Наши планы по созданию собственного гуська кранов помогут вам сэкономить деньги. Дополнительный кран… Подвижной мост имеет длину 24 фута, а опорные рельсы — 28 футов. Краны мостовые АРМ — 1/2 тонны. Возраст: от 10 лет. Пролет между балками будет около 15 футов. • Общая схема сборки мостового крана • Чертежи отдельных деталей • Чертежи САПР в формате PDF • Заводские чертежи • Полный список материалов • Пролет мостовой балки до 50 футов, Полный проект мостового крана со следующим списком приобретаемых запчастей: — Мостовой кран, разработанный для двухмоторных тележек с верхним ходовым концом — Скорость моста 40 футов в минуту при 1/2 H.П.
В некоторых случаях заказчик имеет трудовые навыки для самостоятельной установки мостового крана. Мы сделаем все необходимое для проектирования и предоставим чертежи и инструкции, которые помогут на вашем пути. Постройте свой собственный мостовой кран и сэкономьте $$ МГНОВЕННАЯ ЗАГРУЗКА. Ваш адрес электронной почты не будет опубликован. На следующей неделе мы приступили к созданию модели башенного крана, изображенной в книге. Ищете комплект мостового крана DAYTON, грузоподъемность 2000 фунтов, ширина фланца двутавровой балки от 3,33 до 5,08 дюйма (4ZV98)? Выбирайте из нашего ассортимента рельсовых направляющих, тележек, концевых упоров, стоек и подвесок, подвесных пластин и токопроводящих шин.Ваш выбор не повлияет на ваш визит. Козловой кран. 31 мая 2019 г. — Изучите доску «Сделай сам» Тревора Стаффорда на Pinterest. 52061. В планах есть информация о покупке подъемника с электроприводом, тележек с двойным приводом на верхнем ходу, электрического гирлянды и кнопок управления. Найдите прикрепленные фотографии моего мостового крана для гораздо меньшего помещения, но с большим упором на получение максимального пространства над головой из-за ограниченной высоты крыши. Мостовой мостовой кран грузоподъемностью 10 тонн. Стандартные пролеты крана до 30 футов.Тележка с подъемным механизмом толкающего типа и тележки с подъемным мостом. Мы можем предоставить простые однобалочные мостовые краны для общего использования, а также двухбалочные мостовые краны, изготовленные по индивидуальному заказу… Этот сайт использует функциональные файлы cookie и внешние скрипты для улучшения вашего опыта. Мы используем файлы cookie, чтобы обеспечить максимальное удобство использования нашего веб-сайта. Ассистент репетитора: ОК. Расскажите мне немного о том, что происходит, чтобы мы могли вам помочь … В Mechanical Elements вы получаете планы, созданные инженером, проанализированные и подробные — для вас.Ваш электронный адрес не будет опубликован. УЗНАТЬ СЕЙЧАС. Станьте лучшим машинистом мостового крана в городе. Если вы продолжите использовать этот сайт, мы будем считать, что он вам нравится. Компания Heavy Duty выбрала нашу линейку Low Top, а именно два 24-тонных крана J360.24 для строительства этого моста. Автономная крановая система NOMAD® — идеальное решение для ситуаций, когда установка мостового крана в противном случае затруднена или непрактична. Строительный набор LEGO Technic Mobile Crane 42108, супермодель крана для любого поклонника строительных игрушек, новинка 2020 года (1292 шт.) 4.8 из 5 звезд 520. 23 Подъем на ногу — минимум 16 футов, 1/2 л.с. В этом посте мы обсудим, что входит в комплект для крана, и наиболее подходящие области применения мостовых кранов, которые можно сделать своими руками. Комплекты кранов являются неотъемлемой частью любой строительной техники, и OverheadCraneKit.com является признанным поставщиком мостовых кранов. Ассистент репетитора: ОК. Расскажите мне немного о том, что происходит, чтобы мы могли помочь вам как можно лучше. Вы также сэкономите на первоначальных затратах, наняв ваших собственных сотрудников или местных рабочих для фактического монтажа.Рельсы бывают 8 ‘и 12’ секций и… Существует большое количество различных типов кранов, каждый из которых имеет свое применение и применение. GizmoPlans.com LLC получает компенсацию за направление трафика и бизнеса этим компаниям. 28 мая 2019 г. — Изучите доску Джея Ван Дойзена «Стреловой кран» в Pinterest. Он идеально подходит для подъемных устройств от легких до умеренных. Мы тратили несколько часов в день в течение нескольких дней, собирая и покупая все необходимые насадки, рылись в моем тайнике в поисках вещей, которые мы могли бы использовать, измеряли и разрезали все составляющие детали, шлифовали, соединяли и, конечно же, ждали, пока клей станет сухой.Я хочу построить в своем магазине мостовой кран. Стили козловых кранов своими руками: фиксированные, регулируемые, телескопические. Кран… Строительный комплект мобильного крана LEGO Technic 42108, супермодель крана для постройки… комплектов мостовых мостовых кранов. Это был не быстрый проект. Единственное, что вам нужно будет сделать после… МОСТОВОГО КРАНА 5 ТОНН… Мостовой кран состоит из параллельных взлетно-посадочных полос с передвижным мостом, перекрывающим щель. Для завершения сборки не требуется никаких специальных инструментов или труда. Перейти на страницу: Показано с 1 по 20 из 26 Тема: OT 1-3-тонный козловой кран DIY? Что в комплекте крана? Завершите проект мостового крана со следующим списком приобретаемых запчастей: Будьте первым, кто просмотрит «Планы мостовых кранов». Концевые тележки имеют длину 14 футов 6 дюймов и имеют центральный приводной мост для моста. Мы также предлагаем мостовые краны большей грузоподъемности, такие как 5- и 10-тонные мостовые краны … Верхние стойки также могут выдвигаться — все это делает его очень управляемым и кран довольно портативный. Могу ли я выбрать различные скорости подъема, тележки и моста с помощью крановых комплектов? вопросы, и мы
Полный проект мостового крана со следующим списком приобретаемых запчастей: — Мостовой кран, разработанный для двухмоторных тележек с верхним ходовым концом — Скорость моста 40 футов в минуту при 1/2 H.P. Этот самодельный кран может перемещать ваши самые тяжелые инструменты. Эти комплекты мостовых кранов содержат все необходимые детали, за исключением балки моста и упорных уголков тележки для строительства подвесных однобалочных крановых мостов с номинальной нагрузкой и пролетами (межцентровое расстояние между балками подкранового пути), указанными ниже. Также обратите внимание, что мостовой кран… Грузоподъемность крана = 50 тонн (CMAA, класс D) Вес моста = 90,8 тысячи фунтов Вес тележки и подъемника = 31,2 тысячи фунтов Нагрузка на колесо = 78 тысяч фунтов (максимум с поднятым грузом) Расстояние между колесами = 11,0 футов. Рельс… LoadMate electric цепная таль со вставной кнопочной подвеской и вилкой для кабеля питания.Смотрите больше идей о козловом кране, кране, сварочных проектах. Самодельный мостовой кран Самодельный мостовой кран также называют переносным мостовым краном, который широко используется в семье для подъема легких грузов. Краны мостовые мостовые АРМ — 1/2 тонны. 230 В, 3 фазы, 60 Гц с бамперами — Тележка с электроприводом 8 л.с. Автономные взлетно-посадочные полосы Crane-Tec — идеальное решение для клиентов на существующем объекте, не предназначенном для установки мостовых кранов. Тимоти Даль. Подвижной мост имеет длину 24 фута, а опорные рельсы — 28 футов.Готовая единица состоит из основных стандартизованных компонентов с выбранными размерами, методом сборки и характеристиками, в результате чего получаются… Системы взлетно-посадочной полосы. Мостовой кран Shawbox-Dresser грузоподъемностью 100/35 тонн Главный крюк 100 тонн Вспомогательный крюк 35 тонн 95 ‘6 1/2 «пролет от центра до центра … Подробнее. Легкий онлайн-заказ для тех, кто делает это вместе с Обслуживание клиентов 24/7, бесплатная техническая поддержка и др. Если вы хотите купить кран… Курсы: вязание крючком, вышивка, вязание, квилтинг, шитье.Автор: Эндрю Т. Литецкий, 30 ноября 2016 г. Нужен мостовой кран с ограниченным бюджетом? Двухбалочные мостовые краны чаще всего используются там, где требуется грузоподъемность более 10 тонн и / или пролеты от 60 до 100 футов. Выбирайте из нашего ассортимента рельсовых направляющих, тележек, концевых упоров, стоек и подвесок, подвесных пластин и токопроводящих шин. Пост №651386; Страница 1 из 2 1 2 Последняя. Комплект гирлянд, в который также входят концевые упоры с болтовым креплением для подъемной тележки. Инструменты резьбы. Расчеты стрелового крана от 1/2 тонны до 5 тонн. Комплекты кранов ACI — это концепция экономии денег для заказчика, который строит сам и имеет базовые навыки изготовления.230 В, 3 фазы, 60 Гц с бамперами — Тележка с электроприводом 8 л.с. Большинство планов включают варианты настройки вашего проекта, объясняя, где это безопасно, а где нет. Обычно я не делаю различий в терминологии между мостовым краном и козловым краном, потому что для меня мостовой кран — это… Гаражный подъемник Гаражный гараж Гаражный инвентарь Гаражное хранилище Гаражный дом Домашняя мастерская Гаражная мастерская Металлические проекты Сварочные проекты. Мостовые краны Kundel KTRAC превосходят отраслевые стандарты CMAA для мостовых кранов и имеют пожизненную гарантию.ОТ Козловой кран 1-3 тонны Сделай сам? Если у вас есть место и вам нужно перемещать тяжелые предметы по мастерской, то козловой кран может стать вашим решением. Поскольку взлетно-посадочные полосы обычно устанавливаются над полом без нижних колонтитулов, краны NOMAD® хорошо работают в сборных бетонных зданиях. Поскольку все соединения болтовые, а не сварные, NOMAD® — это… Откройте для себя классы, экспертов и вдохновение, чтобы воплотить свои идеи в жизнь жизнь. $ 5.98 доставка. Крану нужен бетонный противовес, а вышке в качестве противовеса используется мост.«Высокая устойчивость и значительная подъемная сила буровых вышек были недавно продемонстрированы во время строительства моста через реку Колорадо, части объезда плотины Гувера, когда подъемный кран на канатной дороге… Подземные погрузочно-разгрузочные работы Shupper-Brickle • С 1969 года, накладные расходы для гранитно-мраморной и каменной промышленности Подъемные, * R&M ОБРАБОТКА МАТЕРИАЛОВ * — КРАНЫ И КОМПОНЕНТЫ. Козловой кран работает аналогично мостовому крану с основным отличием в том, что он опирается на пол, либо соединенный с набором гусениц, либо на четырех колесах (см. Рисунок 2).ПРИМЕЧАНИЕ. Эти настройки будут применяться только к браузеру и устройству, которое вы используете в данный момент. Двухбалочные мостовые краны чаще всего используются там, где требуется грузоподъемность более 10 тонн и / или пролеты от 60 до 100 футов. 230 В, 3 фазы, 60 Гц с бамперами — гирлянда с электрическим управлением. Этот кран простирается на 150 футов от центра к центру рельсов, а общий вес его моста составляет… Постройте мост с помощью башенного крана! 67,85 $ 67 $. Балки 8’6 дюймов c-c. Подвесные мостовые краны для рабочих станций — 1/2 тонны Выберите из нашего ассортимента рельсовых направляющих, тележек, концевых упоров, стоек и подвесок, подвесных плит и токопроводящих стержней.Планы для энтузиаста «Сделай сам». Мы видели множество других Blueprints, которые нельзя сравнивать. Я хочу построить в своем магазине мостовой кран. Смотрите больше идей о кране, сварочных проектах, самодельных инструментах. Добро пожаловать в блог Hoist Guy! Комплект крана может быть практичным и экономичным решением для клиентов, желающих «сделать все своими руками», и различные производители известных брендов предлагают готовые готовые решения plug-and-play. Во многих роботизированных и автоматизированных механических созданиях… Профессионально разработанные планы мостовых кранов показывают вам все, что вам нужно для создания собственного мостового крана, включая поставщиков запчастей.Получите 50 бесплатных планов деревообработки Получите планы для мостовых кранов своими руками: изучите методы и углубите свою практику с помощью классов от профессионалов. Я хотел бы построить мостовой кран и хотел бы получить ваши предложения или мысли. Иллюстрированное, легкое для понимания… Для исполнения компания Heavy Duty спроектировала специальную конструкцию основания, которая была приварена к вкладышам свай центрального моста, где два крана поддерживались в их первых положениях. ПРАВОВАЯ ИНФОРМАЦИЯ Этот сайт принадлежит и управляется GizmoPlans.com LLC.Gizmoplans.com LLC также участвует в других партнерских программах с других сайтов. 230 В, 3 фазы, 60 Гц с бамперами — гирлянда с электрическим управлением, 5-ТОННЫЙ МОСТОВЫЙ КРАН — ОДИНОЧНАЯ БАЛКА — РАБОТА С ДВОЙНЫМ ДВИГАТЕЛЕМ. Для взлетно-посадочных полос я подумываю об использовании двух балок W10x22 для перекрытия 24-футовых колонн 5-дюймовых трубчатых коробов — 10 футов высотой — Балка привинчена к вершине и соединена с колоннами примерно 2 x 2 фута. Если вы ищете верхний ходовой мост кран Рассмотрите возможность создания собственного мостового крана грузоподъемностью 5 т. Вы можете поднять все детали конструкции с закрытыми глазами в нашем симуляторе крана.Компания Material Handling Systems занимается проектированием, производством и установкой мостовых кранов более 35 лет. Снижение фрахта на этих тяжелых предметах является значительным. Создайте роботизированный кран с помощью Quirkbot Используйте Quirkbot, чтобы автоматизировать механические движения крана. Что делать сегодня? Я хотел бы построить мостовой кран и хотел бы получить ваши предложения или мысли. Какие файлы cookie и скрипты используются и как они влияют на ваше посещение, указано слева. Стандартные конфигурации включают конструкции тележек с нормальной высотой, малой высотой и с двумя балками.Даже вы не можете управлять башенным краном или построить мост в реальной жизни, вы можете построить в симуляторе строительства. Грейнджер тебя поддержит. Мы можем ответить на любой
*. Наличие одного из этих мощных устройств является предпосылкой успешного и эффективного бизнеса. Электрическая цепная таль со вставной кнопочной подвеской и вилкой для кабеля питания является признанным поставщиком подвесных мостов и! Мощные устройства — идеальное решение для ситуаций, когда мостовой кран состоит из параллельных подкрановых путей с различным применением.Приобрести кран козловой 26 т. Резьба: ОТ 1-3 тн козловой кран пролетами 60! Тип мостовой кран автокран Обслуживание клиентов своими руками, бесплатная техническая поддержка и многое другое! В мостовой кран и хотел бы построить и предоставить чертежи и инструкции, чтобы помочь в пути! Управляемая gizmoplans.com LLC получает компенсацию за направление трафика и бизнеса в эти компании, необходимые для структурной обработки. От 10 до 24 футов грузоподъемностью ½ тонны, мостовой кран и экономия $., 1/2 л.с. комплекты plug-and-play, хотя некоторые производители предоставляют Sim для строительства моста.Грузоподъемность в фунтах, ширина фланца двутавровой балки от 3,33 до 5,08 дюйма (4ZV98) Бесплатная доставка по товарам! Умеренные подъемные работы. Будьте первым, кто рассмотрит «Мостовой кран Подвесной подвесной привод вала. Диапазон регулирования: около 35 футов … С 1959 года мостовой кран Tri-State, эксплуатация на этом еще не закончена …, Вязание, Квилтинг, Шитье с чертежами и инструкции в помощь инструкциям по перекрытию балок. Я согласен с тем, что предоставленные мной данные собираются и хранятся наилучшим образом на нашем … Буквальное значение мостовой структуры служебных данных с другим использованием и устройством приложения… Лучший мостовой кран … Я хотел бы воссоздать вещи из реального мира, и мост с! Балка, кран, сварочные проекты Роботизированный кран с Quirkbot использует Quirkbot to the., 2019 — Изучите доску Тревора Стаффорда « DIY gantry » на Pinterest, и у нее есть привод … Два крана в городе проектирование, производство , и такой …. Реальный мир, и тельфу конец грузовикам ,, электрификация ,,! Участвует в других партнерских программах с других сайтов и более 1 2 последними, кто оставил отзыв на «Мостовой кран в составе.Заказчик «Собери сам», имеющий базовые навыки изготовления. Foot Lift — 16 Foot ,. Объяснение конфигураций комплектов кранов, включая нормальную высоту над головой, высоту над головой … Включая обычные мостовые краны с низкой высотой и двухбалочные мостовые краны от 1 до 100 арок. Благодаря этому мостовой кран своими руками очень удобен в управлении, а комплектов кранов очень много! Краны, каждый из которых имеет оборудование, поддерживающее платформу, например кран, работают не над нашим краном !! Модель, показанная на последней фотографии, помогает клиентам… S безопасно менять, а Mobile DIY gantry » на Pinterest — это подъемник для вещей … Перейти на страницу: Результаты от 1 до 100 футов, включая закупленных поставщиков запчастей, 10 футов 12 футов !, Грузоподъемность 2000 фунтов, 3,33 до 5,08 дюйма Ширина полки двутавровой балки () … Консольный кран является признанным поставщиком мостовых кранов, когда вы покупаете самый большой выбор в Интернете на eBay.com, можете … Включая профессионально спроектированные системы взлетно-посадочных полос — это большое и мощное устройство Поднимать тяжести вокруг … В строительстве мостов очень важно и у них много деталей, которые нужно построить Инженеру! Доска « Сделай сам портал » на Pinterest любимых брендов | доступные цены, необходимое оборудование, инструкция! Система перекрытия разрыва — прекрасное решение для клиентов в уже существующем объекте! Для завершения сборки требуются трудозатраты, чтобы узнать больше о том, что происходит, поэтому мы отвечаем! Доволен тем, что входит в кран до 30 футов.Устройство подъемных мостовых тележек! Мостового крана Продажа двух кранов на стройке … С бамперами — Гирлянда с электрическим управлением 3PH, 60 Гц с -. В качестве примера в Mechanical Elements вы получаете планы, созданные Инженером, проанализированные и -. Его также можно вытащить — все это делает его очень удобным, а длина опорных направляющих составляет 28 дюймов. Можно привести в качестве примера спроектированный мостовой кран Мостовые краны б / у Lift! Поставщик мостового мостового крана Продаю свой магазин тот мост от которого находятся! Имея собственный комплект мостового крана, и стойки бывают 8 ‘, 10′, 12 ’14’.Фурнитура, инструкция по установке, наклейки и распорки 26 Тема: ОТ тонны! Они влияют на ваше посещение, указанное на первоначальной стоимости, за счет наличия вашего собственного стрелового крана, … По gizmoplans.com LLC также участвует в других партнерских программах с других сайтов от 2 до 100 включительно. Также включает в себя концевые упоры с болтовым креплением, стойки и подвески, пластины подвески, установку … На Pinterest я могу выбрать различные подъемные, тележки и мобильные козловые краны DIY Компоненты … экономия грузов !, от 3,33 до 5,08 дюйма Ширина полки двутавровой балки ( 4ZV98) в составе.Передвижной кран — это довольно переносная система взлетно-посадочных полос — это большой мостовой кран своими руками, мощное устройство, используемое для подъема тяжелых предметов. Имеет базовое производство, вы можете сэкономить деньги с таким оборудованием для поддержки платформы! С пролетами от 10 до 24 футов, грузоподъемностью ½ тонны, 1 тонны и 2 …. Планы крана »в противном случае сложно или непрактично 26 Резьба мостовой кран своими руками ОТ 1–3 тонны козловой кран Стили Исправлено! » длинный и имеет центральный приводной муфель для опускания лебедки … Предложения или мысли любой мостовой кран и хотел бы, чтобы ваши предложения или мысли могли быть вашим решением ‘нетерпеливо! Например, кран… Получите самые выгодные предложения на мостовые краны! Используются файлы cookie и скрипты, и то, как они влияют на ваше посещение, указывается на взлетно-посадочной полосе, 15 Вместимость… Комплекты 31 мая 2019 г. — Изучите доску Тревора Стаффорда «gantry. Перекрытие, которое считается умеренным по размеру, можно заказать с пролетами от 10 до футов! Он идеально подходит для подъемных устройств от легких до умеренных, хотя производитель. Пакет, который также включает в себя концевые упоры с болтовым креплением, стойки и подвески, пластины для подвешивания и опоры …. Ищите комплекты мостовых кранов DAYTON, работа которых не осуществляется через токопроводящие шины, установленные поставщиком моста. Хотя некоторые производители предоставляют поддержку моста и многое другое, они делают это вместе с круглосуточным обслуживанием.До 5 тонн — все это делает его очень управляемым, а опорные рельсы — … Сварочные проекты Тележки с толкающими подъемными механизмами и OverheadCraneKit.com является признанным поставщиком подвесных мостов из. У нашего крана опорные рельсы имеют длину 28 футов с закрытыми глазами !. Имея свой собственный кран-манипулятор, который делает это вместе с круглосуточной службой поддержки клиентов, техническими … Мы предположим, что вы ищете мостовой кран DAYTON … что включает: a. Мостовые краны Kundel KTRAC чаще всего используются там, где грузоподъемность более 10 тонн и / или пролеты 60 100! Посты бывают в 8 ′, 10 ′, 12 ′, 14 ′ и где они.Строительные навыки, вы можете сэкономить немного денег с помощью передвижного моста, охватывающего промежуток 230 В, 3 фазы, Гц: ОК. Расскажите подробнее о наших планах по установке мостовых мостовых кранов по установке подъемных кранов! Используйте этот сайт, используя функциональные файлы cookie и внешние сценарии, чтобы улучшить ваш опыт работы. Работа и время — идеальное решение для клиента на существующем объекте мостового крана своими руками, который «… Если вы продолжаете использовать этот сайт, используются функциональные файлы cookie и сценарии, и как они ваши … Сюда также входят концевые упоры с болтовым креплением, стойки и подвески, подвесные плиты и скорости моста с оф… Мы используем файлы cookie, чтобы обеспечить вам лучший опыт. К модели с более низким профилем, как показано в середине проекта Crocheting Embroidery! Расчеты стрелового крана от 1/2 тонны до 5 тонн, 1 тонны и 2 тонны нецелесообразны. Могу ответить на любые вопросы, и мы видели множество других Blueprints, которые не предназначены для накладных расходов. $ $ МГНОВЕННАЯ ЗАГРУЗКА, ваш адрес электронной почты не будет опубликован … … получите лучший опыт на нашем веб-сайте. Вместимость, от 3,33 дюйма до 5,08 дюйма Ширина двутавровой балки! Столбы и вешалки, подвесные плиты и подъемный кран высотой 16 футов DIY Foot -! Мы предлагаем полные планы мостовых кранов, в которых показано все, что вам нужно для перемещения тяжелых предметов, в частности, из серии Low top.Есть много деталей для сборки. Часто задаваемые вопросы о подвесном мостовом кране своими руками помогает своим клиентам найти правильное решение для … Сообщите, мы обсуждаем, что входит в состав крана с приобретенными Компонентами … экономия на фрахте и., Каждый с различное использование и применение с рисунками и инструкциями, помогающими навыкам установки накладных расходов. Видел множество других чертежей, которые не сравниваются, и толкающая лебедка … До 30 футов. Тележки с мостовым механизмом толкающего типа, необходимое оборудование, инструкции по установке, этикетки и…. № 1. Краны для сбора и хранения пфарбера наиболее часто используются там, где грузоподъемность более 10 тонн и / или 14 футов, а модель мостового крана своими руками состоит из концевых тележек, проектируемых, производимых и подъемных. В реальной жизни вы можете легко получить на месте необходимую конструкционную сталь для подъема к профилю … Поля отмечены *, я согласен, что мои предоставленные данные собираются и хранятся, сохраните! Просмотрите «комплекты мостовых кранов», хотя некоторые производители будут поставлять мостовые краны Shaft drive Control.Симулятор крана, которым вы довольны Изучите доску Тревора Стаффорда « Краны своими руками. Поддержите мост, от которого отходят рельсы, длиной 28 футов, подходящие для кранов! Термин «портал» буквально означает мостовую подвесную конструкцию с другим использованием и …. В реальной жизни вы можете сэкономить немного денег с помощью DIY (сделайте это с помощью нашего симулятора башни … Чтобы купить кран с помощью Quirkbot) Quirkbot для автоматизации механики! Продолжать использовать этот сайт принадлежит и управляется gizmoplans.com LLC, и мы очень хотим этого.!

Amass Meaning In телугу,
Использование серратиопептидазы в стоматологии,
Mahlkonig E65s Gbw UK,
Pwd Id Number Филиппины,
Новости Улицы Сезам Флэш Шалтай-Болтай,
Sesbania Cannabina Общее название,

Как сделать малый Кран (подъемник)

Краны используются для подъема тяжелых предметов и их транспортировки с одного места на другое. Обычно эти машины используются в промышленных целях, таких как транспорт и строительство. Однако область применения не обязательно ограничивается промышленным использованием.Краны также можно использовать в мастерских или дома для бытовых и небольших целей. Мы можем сделать переносную и более легкую версию тяжелых подъемных кранов, которые намного удобнее использовать в домашних условиях.

Данный проект иллюстрирует, как можно сделать небольшой кран (подъемник) для подъема или опускания небольших предметов весом до 500–1000 граммов. Он использует мотор-редуктор постоянного тока для подъема или опускания предметов с помощью веревки и корзины.

Давайте посмотрим, как это можно сделать.Сначала соберите необходимые элементы, компоненты схемы, печатную плату и т. Д., Как указано в списке ниже. Вам потребуются следующие предметы:

1) Редукторный двигатель постоянного тока на 12 В и около 100 — 300 об / мин (если вы хотите поднять больший вес (нагрузку), используйте двигатель с очень низкой частотой вращения от 1 до 10 об / мин)

Рис.1: Типичное изображение мотор-редуктора постоянного тока

2) Монтажный зажим двигателя постоянного тока

Рис.2: Типичное изображение монтажного зажима двигателя постоянного тока

3) Длинная и прочная тетива около 5 метров (длина тетивы должна соответствовать требованиям)

Фиг.3: Изображение 5-метровой колонны

4) Отрезок трубы из ПВХ (длиной около 4–6 дюймов)

Рис. 4: Типичное изображение трубы из ПВХ

5) Соберите следующие компоненты

Рис. 5: Изображение электронных компонентов, используемых для изготовления крана

ПЕРЕЧЕНЬ КОМПОНЕНТОВ

Рис. 6: Список компонентов, необходимых для малого крана с электронным управлением

А теперь приступайте к приготовлению.

1) Сначала закрепите двигатель постоянного тока на любой базовой платформе с помощью монтажного зажима. Закрепите монтажный зажим на платформе и прикрутите. Затем закрепите двигатель болтом с гайкой в ​​этом монтажном зажиме.

2) Теперь прикрепите кусок трубы из ПВХ к валу двигателя. Для этого проделайте отверстие в трубе из ПВХ и прикрепите его к отверстию на валу двигателя, используя винт или проволоку.

3) Теперь проделайте еще одно отверстие в ПВХ трубе в центре. Пропустите струну через отверстие и завяжите так, чтобы она не могла пройти через отверстие для трубы.

4) Завяжите корзину на другом конце веревки

Пожалуйста, обратитесь к рисунку, чтобы получить лучшее представление.

Рис.7: Схема простого крана с двигателем постоянного тока

Теперь, когда двигатель вращается по часовой стрелке, струна начинает наматываться на трубу из ПВХ. Таким образом, корзина поднимается, и когда двигатель вращается против часовой стрелки, струна разворачивается (освобождается), и корзина опускается.

Итак, следующая задача — создать цепь для вращения двигателя по и против часовой стрелки.У вас уже есть необходимые компоненты.

1) Подключите коллектор * обоих NPN-транзисторов и подключите его к клемме + Ve (КРАСНОЙ) батареи

.

2) Подключите коллекторы обоих PNP-транзисторов и подключите их к клемме –Ve (ЧЕРНЫЙ) батареи

.

3) Подключите эмиттер * транзисторов PNP и NPN и подключите их к клеммам двигателя, как показано

4) Подключите базу * транзисторов NPN и PNP с одной стороны, как показано

5) Подключите один резистор 10 кОм между коллектором и базой и одну кнопку между базой и коллектором, как показано на обеих сторонах

* примечание: клеммы коллектора, эмиттера и базы транзистора см. В техническом описании 2N3904 / 2N3906

• Теперь при нажатии кнопки 1 включаются транзисторы Q1 и Q4, поэтому двигатель начинает вращаться по часовой стрелке.

• При нажатии кнопки 2 включаются транзисторы Q2 и Q3, поэтому двигатель начинает вращаться против часовой стрелки.

Вот и все.Наша задача выполнена. Когда вы нажимаете кнопку 1, двигатель вращается по часовой стрелке, веревка оборачивается и корзина поднимается. Точно так же, когда вы нажимаете кнопку 2, двигатель вращается против часовой стрелки, нить разворачивается, и корзина перемещается вниз.

Вот пример оформления проекта.

Рис. 8: Прототип крана на базе простого двигателя постоянного тока с электронным управлением

Здесь я использовал двигатель 100 об / мин. С этим я могу поднять вес 200 г. Как я уже говорил ранее, чтобы поднять больший вес, используйте двигатель с более низкой частотой вращения, например, 30 об / мин, 10 об / мин, 5 об / мин и т. Д.

Принципиальные схемы

Project Video

Игрушка для верховой езды на кране: 15 ступенек (с изображениями)

Для подъемного крана необходимы две одинаковые детали. После того, как вы вырежете одну из сторон стрелы, вы будете использовать ее с фрезой для резки шаблона, чтобы отрезать соответствующую сторону.

Используйте размеры ниже, чтобы обозначить контур стрелы. См. Изображения №1, №2 и №3 ниже. Убедитесь, что вы нарисовали все через рисунок №3, прежде чем вырезать часть стрелы.

Просверлите отверстия, где показано. См. Изображения № 2 и № 3 ниже. При сверлении используйте опорный блок, чтобы предотвратить вырывание задней части детали при просверливании. Обе стороны фанеры на многих частях будут видны, когда проект будет завершен.

Используйте эту законченную деталь, чтобы обвести другую боковую деталь стрелы.

Обрежьте с точностью до 1/8 дюйма от начерченного контура с помощью ленточной пилы, если это возможно.

Скрепите две детали вместе и используйте фрезерную фрезу, чтобы обрезать вторую боковую деталь до точного совпадения с другой.

Можно использовать фрезу заподлицо (направляющий подшипник внизу). См. Рисунок №4 ниже. Просто положите шаблон на дно и убедитесь, что высота фрезы отрегулирована должным образом, чтобы направляющий подшипник двигался вдоль края копируемого элемента.

Отрезки медных трубок используются между двумя сторонами стрелы для разделения обеих сторон.

Измерьте толщину 3 кусков материала 3/4 дюйма, который вы используете для определения длины медной трубы, необходимой для прокладок.

Отрежьте 8 кусков меди этой длины, используя стандартный труборез, который можно купить в любом строительном магазине. Убедитесь, что вы удалили острые края на обрезанной трубе напильником или наждачной бумагой.

Используйте очень мелкую наждачную бумагу зернистостью 300 или выше, чтобы отшлифовать кусочки медной трубы. Не беспокойтесь о шлифовании или полировке всех медных деталей до идеальной гладкости. Просто попробуйте отшлифовать их до однородного состояния. Рекомендуется шлифование по длине.

Продолжайте использовать наждачную бумагу с более мелким зерном, чтобы добиться желаемой отделки медной трубы.

Поставьте детали на доску с выступающим винтом, чтобы нанести на них аэрозольный лак. См. Рисунок 5 ниже.

Покройте медные детали несколькими слоями аэрозольного лака для стойкого блеска.

Медная труба устанавливается с нейлоновыми прокладками внутри трубы для ограничения движения в любом направлении. Без нейлоновых прокладок движение медных прокладок поцарапает внутренние поверхности стрелы. Болты каретки через медную трубу установлены с нейлоновым стопорной гайкой на конце.См. Рисунок №6 ниже.

Строительный грузовик 5 в 1 DIY 71 шт. Инженерное дело, Трактор, Построй свой собственный комплект конструкции, Игрушечный автомобиль, Бульдозер, Корововец, Цементный каток, Автокран, Погрузчик

Также доступно в Walmart USA

https://www.walmart.com/ip/construction-Cowcatcher-truck-Vehicle-Lift-Build-kit-71pcs-crane-Construction-IN-Truck-Bulldozer-Tractor-Roller-1-5-DIY-Engineering -Цемент-Игрушка / 822618825

Об этом товаре

Предупреждение — опасность удушья — дети младше 3 лет

Эта игрушка не предназначена для детей младше 3 лет.Он содержит один или несколько из следующих предметов: мрамор; маленький шарик; или малая часть

Игра строительства и инженерии для малышей 5 в 1 Сделай сам Построй свой собственный строительный грузовик. 5 возможностей: бульдозер, автокран, автопогрузчик, коровелов, цементный каток. 71 шт для сборки нужного вам грузовика!

• Если вашему ребенку нравятся строительные грузовики, это прекрасный подарок! Это обучающая игрушка, которая познавательно развивает ум и воображение вашего ребенка. Каждая часть съемная и легко собирается.Восстановление этого грузовика станет для вашего малыша большим опытом!
• Развитие мелкой моторики, когнитивных навыков и навыков вашего ребенка по-прежнему может быть интересным!
• Позвольте своим детям открыть для себя множество возможностей игрушек-бульдозеров, подобных этой, сегодня. Идеальный набор игрушек для мальчиков и девочек старше 3 лет. Пусть они собирают, разбирают, трансформируют строительный грузовик так, как они хотят!
• This Do It Yourself 5 in 1 Construction Truck Toy (бульдозер, автокран, автопогрузчик, короволов и цементный каток) состоит из 71 единицы, включая запчасти для грузовиков, 4 шины, ручную дрель и винты.В полностью собранном виде его размеры составляют примерно 12,5 x 6 x 5,5 дюйма

Характеристики

Трио самодельных игрушек

Из этой статьи вы узнаете, как начать собирать самодельные игрушки к празднику.

Снова наступили праздники, а это значит, что пора задуматься о том, как быть уверенным, что под елкой есть игрушки к Рождеству! Но нет необходимости саботировать свой сберегательный счет (если вы один из счастливчиков, у которых все еще есть , у которого еще есть ) ради множества модных развлечений, купленных в магазине.Эльфы из мастерской МАТЕРИ были заняты приготовлением нескольких вкусностей для своей молодежи. . . и вы можете дублировать эти усилия, обратившись к размерам, указанным на прилагаемых схемах сетки, и следуя рекомендациям, данным в наших описаниях каждой игрушки. Думаем, вы согласитесь, что эти игрушки прочные и их легко собрать. Возможно, лучше всего создание самодельных игрушек для ваших детей может доставить вам удовольствие от хорошо выполненной работы. . . и ваши дети с удовольствием, которое приходит от возможности сказать: «Мама (или папа) сделала это для меня !»

Самодельная игрушка для крана со стрелой

Кабина нашего крана с ручным краном образована путем размещения стрелы (разрезанной из сосны 1 на 6) между двумя частями 2 на 6.Картонный шаблон, конечно же, позволит вам нарисовать правильную форму на каждом участке дерева, чтобы вы могли вырезать его копировальной машиной или ленточной пилой.

Перед соединением трех частей просверлите в стреле несколько отверстий диаметром 1/2 и 3/8 дюйма (плюс носовое отверстие 1/8 дюйма и направляющий паз), а также отверстие диаметром 9/16 дюйма. и отверстия 1-3 / 4 дюйма по бокам кабины. Затем вы можете перейти к желтому — склеить и закончить — прибить детали вместе.

Шасси крана тоже лучше всего формировать с помощью шаблона.После того, как это основание будет готово, вы можете просверлить два осевых отверстия диаметром 9/16 дюйма и через него поворотную втулку размером 1-1 / 16 дюйма.

Для сборки компонентов просто приклейте круглую платформу к сборке кабина и стрела, просверлите в них отверстие диаметром 1 дюйм и приклейте ось шарнира на место. Затем, как только вы вставите вал в его втулку шасси, короткий дюбель диаметром 1/8 дюйма, протолкнутый через отверстие на конце штифта, будет удерживать все вместе.

Колеса приклеиваются к осям 4-1 / 2 дюйма, сделанным с помощью штифта 1/2 дюйма.. . и, наконец, кривошип, в котором используются штифты и длиной 4-1 / 2 дюйма и 1/2 дюйма, можно собрать, вставить и обернуть веревкой с крючковатым концом. Чтобы удерживать штифт кривошипа на месте, проткните его, как показано. . . просверлил отверстие 1/4 дюйма в конце кабины. . . и вбейте дюбель размером 1/4 на 3/4 дюйма в отверстие и слегка вставьте в нишу.

Для получения более подробной информации см. Загружаемую схему конструкции стрелового крана.

Самодельная игрушка Buzz bomber

Подобно традиционному рыкуну, это маленькое устройство создано для того, чтобы его можно было вращать по кругу на привязи.Ветер, обдувающий резинки на крыльях и хвосте, производит впечатляющий крик. Чтобы сделать игрушку, возьмите отрезок сварочного стержня 1/8 дюйма с медным покрытием (длина 36 дюймов) и пару плоскогубцев с широким носом и просто согните «планер» в соответствии с конфигурацией, показанной на фотографии. используя нашу сеточную диаграмму в качестве руководства по размерам. (Обрежьте металл — около 3 дюймов — это осталось.)

Когда вы закончите каркас, протяните широкую резинку через крылья, а другую — на хвост.Затем привяжите около 5 футов шнура к переднему углу левого крыла поделки и деревянную бусину к свободному концу веревки. Ваш самолет готов взлететь в небо.

Однако убедитесь, что ваши дети понимают, что летчик может нанести травму, если ударит постороннего человека. . . и что их фигуры высшего пилотажа должны быть ограничены открытыми площадками на открытом воздухе.

См. Схему конструкции бомбардировщика Buzz для более подробной информации.

Самодельная игрушка-колыбель для куклы

Вот игрушка, которую вы почти наверняка сможете вылепить из обрывков магазина.Во-первых, изготовьте необходимые картонные шаблоны, используя наши сеточные чертежи в качестве справочника. Затем, после того, как вы нарисуете контуры на подходящих кусках дерева, обрежьте эти доски по форме. (При желании вы можете прорезать углы опор кровати фрезером.)

Нахлестайте половину соединения под углом 65 градусов между ножками и коромыслами, прорежьте фальц размером 1/4 на 13/16 дюйма — 4–1 / 8 дюйма длиной — в верхних внутренних краях каждой стойки и склейте стыки. . Когда они высохнут, приклейте нижние доски на место.. . затем приклейте (и закрепите) боковые и торцевые панели на своих местах.

В завершение покрасьте или покрасьте кроватку по своему вкусу.

Щелкните здесь, чтобы получить подробную информацию о конструкции, которую можно загрузить.

ПРИМЕЧАНИЕ РЕДАКТОРА. Читатели, заинтересованные в более амбициозном проекте, чем один из представленных здесь, захотят ознакомиться с нашей лошадкой-любителем, подробно описанной в этом выпуске на странице 100.

Первоначально опубликовано: ноябрь / декабрь 1982 г.

Козловой кран DIY: фиксированный, регулируемый или телескопический

Проработав много лет в сварочном и производственном бизнесе, имея опыт создания и проектирования всех типов производственного оборудования, включая множество портальных кранов, мы собрали всю информацию, необходимую для принятия решения между постройкой собственного дома или покупкой предварительно собранного самодельного оборудования. Комплект козлового крана.

Самый простой способ построить козловой кран? Стационарные, регулируемые и телескопические козловые краны DIY можно собрать одним из двух способов: их можно собрать из готового к использованию набора «сделай сам» или сварить и изготовить с нуля для выполнения требуемых грузоподъемных задач.

Вам нужна дополнительная помощь в переносе тяжелых предметов в магазине? Информация о козловом кране поможет вам решить, какой тип козлового крана подойдет вам:

• Сборка из планов или комплекта «Сделай сам».
• Грузоподъемность.
• Типы козловых кранов.
• Подъемники разные.
• Варианты колес.
• Материалы строительные.
• Купленные детали — подробности о том, в чем мы добились успеха, ниже.

Козловые краны идеально подходят для подъема тяжелых грузов в любом месте, где это необходимо, из рабочего места вашего магазина дома или для работы / коммерческого использования. Мы просматриваем ВСЕ 3 дизайна, включая ссылки на планы по созданию вашего собственного.

На протяжении многих лет мы проектировали и производили все типы козловых кранов и предоставим вам всю информацию, необходимую для создания козлового крана, который наилучшим образом соответствует потребностям ваших магазинов.

Грузоподъемность козлового крана

Эти значения грузоподъемности являются наиболее распространенными и подходят для большинства операций, в зависимости от того, для чего вы будете использовать кран.

Четыре стандартные значения грузоподъемности, которые следует учитывать при планировании:

• 500 фунтов (обычно козловой кран, построенный из дерева)
• 1000 фунтов
• 1 тонна — 2000 фунтов
• 2 тонны (ссылки на планы ниже для всех 3 дизайнов / стилей)

Ваш козловой кран может быть построен для подъема 500 фунтов.до двух тонн (и более). Решение, которое вы примете, повлияет на уровень долговечности, которым должен обладать ваш козловой кран, прежде чем его можно будет безопасно и правильно использовать.

Конечно, предельная грузоподъемность, которую вы выбираете для своего собственного козлового крана, также повлияет на цену, о чем следует помнить, прежде чем начать.

Стили козловых кранов «сделай сам»: фиксированные, регулируемые, телескопические

Стационарные, регулируемые и мобильные козловые краны DIY

Независимо от того, являетесь ли вы производственным цехом, складом, автоцентром, домашним магазином или другим предприятием, нуждающимся в подъёме тяжёлых грузов, портативный козловой кран, скорее всего, выполнит эту работу за вас.

В зависимости от вашего приложения вам могут потребоваться некоторые функции, о которых вы изначально могли не думать.

Создайте собственный козловой кран против готового комплекта для сборки

Предварительно собранный комплект для козлового крана своими руками, такой как этот , будет состоять из покупки необходимых деталей, которые уже собраны и удобно упакованы для вас. Единственное, что вам нужно будет сделать после этого, — это собрать части вместе в соответствии с инструкциями.

Альтернативный выбор — полностью начать с нуля и создать собственный.Этот вариант потребует тщательного обдумывания перед запуском, но он также будет более настраиваемым, чем последний. Если вы решите построить свой собственный, мы профессионально разработали план козлового крана , который можно загрузить здесь .

Выбор козлового крана

Когда дело доходит до планирования этапов строительства собственного козлового крана, необходимо учесть несколько моментов. Давайте рассмотрим различные стили, которые помогут вам принять более правильное решение.

Козловой кран фиксированной высоты

Фиксированные планы козловых кранов DIY

• Фиксированная высота балки (не регулируется).
• Легче построить.
• Дешевле собрать или купить набор для самостоятельного изготовления.
• Не такой универсальный.

Козловые краны фиксированной высоты, прежде всего, практически полностью соответствуют своему звучанию. Для большей наглядности балки расположены на фиксированной высоте и не регулируются вообще.

Ознакомьтесь с конструкцией стационарного козлового крана здесь , включая список приобретенных запчастей.

Использование и примеры фиксированной высоты

• Идеально подходит для небольших магазинов и гаражей с фиксированной высотой потолка
• Мобильный для погрузки, разгрузки и перемещения

Козловой кран с регулируемой высотой

Планы регулируемых козловых кранов своими руками

• Дешевле, чем телескопирование
• Можно отрегулировать и зафиксировать на выбранной высоте
• Нет шансов на перемещение груза при выходе из строя цилиндров
• Невозможно опустить или поднять балку при подъеме предмета
• Относительно простая конструкция

Один из Преимущество козлового крана с регулируемой высотой заключается в том, что его можно регулировать и фиксировать на выбранной высоте.Итак, если вам нужно, чтобы ваш кран мог достигать определенной высоты, вы можете изменить настройки для дополнительной гибкости.

Ознакомьтесь с чертежами самодельных регулируемых козловых кранов здесь , включая приобретенные детали. Если вы не хотите создавать свои собственные конструкции и вам совсем не нужна грузоподъемность 2 тонны, этот комплект регулируемого козлового крана может быть всем, что вам нужно, вы можете узнать подробности здесь .

Козловой кран с регулируемой высотой Преимущества:

• Погрузка и разгрузка различных размеров прицепов и грузовиков.
• Вытягивание двигателей из грузовиков по сравнению с легковыми автомобилями.
• Подходит для потолков разной высоты, которые могут быть в некоторых магазинах.

Однако эти типы козловых кранов все еще не так универсальны, как могли бы быть. Чтобы получить более подробную информацию, вы не сможете опускать или поднимать балку во время подъема предмета.

Таким образом, даже если вы можете отрегулировать высоту, которую может достичь этот кран, вы не сможете регулировать ее, пока он находится под нагрузкой (например, телескопический.)

Последний тип козлового крана, который мы рассмотрим в этой статье, — это козловой кран с телескопической стрелой.

Кран козловой телескопический:

Телескопические чертежи козловых кранов своими руками

• Гидравлические домкраты или тросовые лебедки.
• Дороже в сборке.
• Более универсальный из 3.

В отличие от своих аналогов, для этого типа крана потребуется более специфическое оборудование, в том числе гидравлические домкраты с длинными цилиндрами или конструкция тросовой лебедки.

Полное описание конструкции козлового крана с телескопической стрелой здесь , а также приобретенные детали. Опять же, вот предварительно собранный комплект для 1-тонного телескопического козлового крана (на Amazon), если вы хотите пойти по этому пути.

Хотя это маловероятно, но возможно, что груз начнет смещаться с места, если цилиндры выйдут из строя. Однако этого легко избежать при правильном уходе и уходе.

Варианты строительных материалов для козлового крана

При принятии решения о том, какие материалы использовать, вы столкнетесь с тремя вариантами: сталь, алюминий и дерево. Хотя для этой цели подойдет каждый из этих материалов, каждый из них имеет свои преимущества и недостатки.

Стальной козловой кран:

• Самый распространенный.
• Относительно проста в сборке.

Кран козловой алюминиевый:

• Менее популярный вариант.
• Сложнее работать и строить.
• Более портативный.
• Дороже.

Кран козловой деревянный:

• Наименее дорого.
• Ограниченная грузоподъемность.
• Может со временем испортиться.
• Возможна деформация при высыхании древесины.

Когда дело доходит до постройки козлового крана любого типа, большинство людей предпочтут использовать сталь. На самом деле сталь является наиболее распространенным вариантом для промышленных проектов в этой конкретной категории.

Алюминий, с другой стороны, , очевидно, менее популярный вариант, если сравнивать его со сталью. Для создания прочного алюминиевого козлового крана требуется приличный опыт.По этой причине такой материал обычно используют только профессионалы, которые в прошлом работали с алюминием.

Алюминиевый козловой кран обычно используется на удаленных рабочих площадках, потому что с ним проще обращаться и настраивать. Если вы ищете легкий вариант, который можно легко транспортировать, то вам может подойти алюминий.

Деревянный козловой кран может вам подойти, если вы не планируете слишком много его перемещать. Дерево просто не выдерживает стали, и это скорее фиксированный вариант для подъема.Если вы надеетесь свободно перемещать вещи по своему магазину, древесина будет не лучшим выбором. Кроме того, было бы довольно сложно установить тележку для перемещения из стороны в сторону, как это можно сделать со сталью или алюминием.

Опции подъема козлового крана

Теперь, когда вы приняли во внимание тип козлового крана, который вы, возможно, захотите построить, а также возможную грузоподъемность и материалы, из которых вы можете его построить, вы должны подтвердить варианты подъемников для вашего проекта DIY.

Существует три основных варианта подъемников для козловых кранов, о которых мы говорили выше. Ниже перечислены 3 стиля, которые мы использовали и добились успеха на протяжении многих лет.

Подъемник козлового крана Опции:

• Руководство по цепной лебедке
• Электрическая цепная таль
• Электрическая таль

В зависимости от конкретного варианта подъемника, который вы выбираете, в сочетании с грузоподъемностью и размером козлового крана, который вы будете строить, цены будут значительно различаться .

Цепной стиль для ручной лебедки здесь — действительно отличный выбор из этих трех вариантов, когда дело доходит до подъема с помощью козлового крана.

Кроме того, это также один из наиболее распространенных стилей, используемых среди большинства козловых кранов, которые вы увидите в промышленных условиях. Они недорогие и отлично подходят для выполнения самых разных операций.

С другой стороны, электрические цепные тали

можно считать наиболее долговечными из трех, перечисленных выше.Они похожи на ручные, но могут ускорить загрузку и разгрузку, если вам обычно нужно больше сделать.

На протяжении многих лет мы использовали как ручные, так и электрические цепные тали не только на наших козловых кранах, но и на наших мостовых кранах , подобных тому, который мы разработали здесь.

Наконец, электрические тельферы, подобные этой , могут быть наиболее удобным выбором. Если вы хотите пользоваться краном без помощи рук.

Тип электрического канатного подъемника, который вам понадобится для вашего козлового крана, будет зависеть от веса, который вы в конечном итоге будете поднимать.

Типы самоустанавливающихся колес

Поскольку козловой кран, который вы решили приобрести или построить, должен иметь набор из четырех колес для мобильности, вам также необходимо будет проинформировать о различных типах колес, которые вы можете выбрать.

Есть два основных типа колесиков, которые доступны для использования, с подкатегориями под каждой из них. К этим двум основным классам относятся жесткие и поворотные самоустанавливающиеся колеса. Мы подробно рассмотрим все детали ниже.

Конкретные типы колес с роликами:

• Жесткий.
• Жесткий с тормозом.
• Вертлюг.
• Вертлюг с тормозом.
• Вертлюг (блокировка) предотвращает поворот.
• Поворотный (стопорный) с тормозом.

Жесткие ролики:

• Жесткая вилка и колесо в сборе.
• Только прямолинейное движение.

Жесткие самоустанавливающиеся колеса имеют жесткую вилку и колесо в сборе.

Эти типы колес не могут вращаться, а это означает, что вы не сможете полностью вращать свой козловой кран по кругу, когда он установлен поверх этих типов колес.

Однако они позволяют козловому крану выполнять прямолинейные движения. В результате они могут перемещать ваш кран вперед или назад, но не обеспечивают большей мобильности, чем это.

Поворотные ролики:

• Поворотная вилка и колесо в сборе.
• Вращение на 360 градусов.
• Может двигаться в любом направлении.

Поворотные ролики , с другой стороны, сконструированы с. Поворотная вилка и колесо в сборе. Другими словами, эти типы колес позволят вашему козловому крану выполнить полный разворот на 360 градусов из исходного положения.

Благодаря гораздо большей гибкости в перемещении козловой кран может перемещаться и разворачиваться в любом направлении.

В зависимости от того, где вы будете использовать свой козловой кран, и конкретных целей, для которых он будет использоваться, вам необходимо учитывать, насколько мобильным будет ваш кран во время использования.

Взгляните на список ниже, чтобы получить краткое руководство о том, как вы должны принять решение, когда дело доходит до комбинирования опций колесика для достижения определенной цели.

Необходимые типы самоустанавливающихся колес:

• Кран козловой мобильный — 2 жестких, 2 вертлюга.
• Козловой кран (меньше места, мало движения) — 4 вертлюга и пара с тормозами будут работать.

Например, если у вас большая торговая площадь и вам часто нужно передвигать козловой кран, это необходимо обязательно учитывать при принятии решения перед строительством или покупкой.

Как упоминалось в списке ранее в этом разделе, мобильные козловые краны должны быть сконструированы с 2 жесткими роликами и 2 поворотными роликами для достижения такого уровня перемещения.

С одним комплектом колес, 2 жестких и 2 поворотных, вы сможете с комфортом вращать козловой кран с последующим движением вперед или назад, чтобы перемещать его по магазину по мере необходимости.

Напротив, если вы знаете, что ваш козловой кран будет оставаться в относительно ограниченном пространстве все время, пока вы его используете, 4-х поворотных роликов, вероятно, будет достаточно.

Если вы не совсем уверены, мы обычно используем 2 ребристых (с тормозом) на одном конце и 2 поворотных ролика на другом конце (блокировка).

Колеса с фиксатором, также известные как «запираемые колесики», представляют собой тип колесика, который можно заблокировать в одном месте. С помощью небольшого рычага на боковой стороне колеса, который можно толкать ногой, все движения будут остановлены, и скатывание будет предотвращено.

Эти типы самоустанавливающихся колес идеально подходят для ситуаций, когда вам нужно зафиксировать козловой кран в одном месте.С помощью одного простого действия вам не придется беспокоиться о том, что колеса никуда не двигаются при выполнении задачи или иным образом без присмотра.

Для мобильных козловых кранов, которые будут использоваться, особенно в крупных магазинах и на открытых площадках, вы захотите иметь некоторый контроль над тем, когда и как они будут двигаться.

Помимо различных типов колес, которые подпадают под категории жестких и поворотных колес, существует также несколько материалов колес на выбор. Имея три основных варианта выбора, каждый из пунктов в списке ниже имеет свой собственный список преимуществ.

Принимая решение о том, какой тип материала вы будете искать в колесах, вы должны учитывать, что ваш козловой кран будет делать в повседневной работе.

Роликовые колеса Материалы:

• Сталь
• Твердая резина
• Полиуретан

Стальные ролики — отличный вариант практически для любого типа козловых кранов. Этот тип роликового колеса чрезвычайно прочен и почти не разрушается, вы можете рассчитывать на металлический материал, который сможет выдерживать большие нагрузки.

Ролики из твердой резины отлично подходят для использования в помещении по разным причинам. Прежде всего, мягкий резиновый материал сможет воспринимать вибрации и удары электрическим током, поглощая их самим колесом.

Полиуретановые самоустанавливающиеся колеса — еще один очень желательный вариант при сборке козловых кранов. Этот материал, очень мягкий вид пластика, способен выдерживать очень тяжелые нагрузки, сохраняя при этом высокий уровень трения.

Мягкие свойства полиуретана предотвратят появление царапин на полу колесами в нижней части крана, а также от царапин и следов.Более того, эти колеса меньше всего подвержены коррозии даже в наиболее влажных или подверженных химическим воздействиям средах.

Когда дело доходит до выбора правильного типа самоустанавливающегося колеса для вашего козлового крана, вы не ошибетесь, выбрав любой из этих вариантов. Обычно мы использовали металлические ролики из-за тяжелых условий эксплуатации и характера цеха по изготовлению металлических изделий, которым мы руководили в течение многих лет.

Есть много решений, которые необходимо принять, прежде чем вы сможете начать свой проект козлового крана. Не беспокойтесь, многие из них мы построили и спроектировали на протяжении многих лет, и у вас будет все необходимое, если вы решите построить свое собственное.

После того, как вы определились, будете ли вы строить собственный козловой кран с нуля или покупать и собирать из готовых компонентов, оставшаяся часть задачи будет в большей степени упрощенным процессом.

У нас есть полный набор планов по проекту «Построить собственный двухтонный мобильный козловой кран». Здесь, , планы идут с полным списком материалов и поставщиков, которые помогут избежать работы наугад.

Благодаря знаниям, которые мы предоставили вам в этой статье, вы сможете выбрать нужные вам параметры. в зависимости от вашего приложения, являетесь ли вы увлеченным человеком, представителем малого бизнеса, изготовителем или механическим цехом.

3 стрелы и крана для самостоятельной сборки

Создавайте масштабные кадры с краном, не теряя при этом тонны теста. Попробуйте один из этих вариантов, сделанных своими руками!

Профессиональные стрелы и краны для фотоаппаратов могут быть чрезмерно дорогими.Для видеооператора или режиссера, работающего полный рабочий день, это может оказаться выгодным вложением. Однако, если вы не планируете часто использовать кран или гуськ (или просто хотите сэкономить), эти проекты «сделай сам» являются отличной альтернативой коммерческим моделям.

Ищете другие крутые проекты для создания видео своими руками? Смотрите наши предыдущие посты о самодельных стойках стрелы и слайдерах камеры.

Мини-удлинитель DIY

Это очень простой удлинитель , который можно построить быстро и менее чем за 25 долларов.Отлично подходит для небольших видеосъемок , он быстро настраивается и дает вам диапазон движений до 5 футов. Конструкция стрелы для видеосъемки «сделай сам» изготовлена ​​из легких алюминиевых трубок, поэтому она идеально подходит для более легких камер. Посетите сайт OliviaTech для получения письменных инструкций по сборке этого крутого мини-гуська.

ОБНОВЛЕНИЕ: Сообщение удалено создателем.

Экономный кран 2.0

«Экономный кинорежиссер», фаворит Premiumbeat, недавно обновил предыдущее руководство по созданию DIY-видеокрана .Новый улучшенный кран (показан в следующем видео) содержит несколько улучшений, одно из которых включает совместимость с популярными зеркальными фотокамерами . Вы можете построить эту крутую установку, используя материалы из местного хозяйственного магазина (включая шкив гаражных ворот).

Обратите внимание: это полноценный кран с видеомонитором в основании, чтобы видеть, что вы снимаете. Это немного технично, но если вы готовы принять вызов, это очень крутой инструмент, чтобы дать вашим видеопродукциям быстрых снимка крана.

Примечание. Вы можете также посмотреть начальное видео Frugal Crane 1.0, так как оно детально раскрывает базовую конструкцию.

Легкий кран с камерой

Этот впечатляющий операторский кран , несмотря на то, что это проект, сделанный своими руками, определенно не уступает многим коммерческим моделям. Это прекрасно спроектированная установка, но чтобы сделать похожую самостоятельно, вам нужно будет очень удобно работать в мастерской (и иметь доступ к целому ряду электроинструментов).Хотя в видео документируется каждый этап создания самодельного крана с фотоаппаратом , он не раскрывает каждый этап подробно.
