Расчет монолитной плиты перекрытия

Невзирая на высокий ассортимент готовых плит, железобетонные монолитные плиты не утратили своей актуальности, продолжая пользоваться спросом. Особенно актуальным их применение является при строительстве малоэтажной загородной недвижимости, которой характерна индивидуальная планировка с различным размером комнат или в тех случаях, когда для строительства не используются подъемные краны. Такой вариант возведения зданий позволит сэкономить средства на доставке материалов и сократить затраты на монтаж. При этом возрастет время на осуществление подготовительных работ, которые будут связаны с возведением опалубки. Впрочем, этот факт не отпугивает застройщиков, которые не видят трудности в покупке бетона и арматуры. Гораздо сложнее произвести правильный расчет плит перекрытий, определить марку необходимого бетона, вид арматуры, значение действующей нагрузки и прочие связанные с прочностью и надежностью характеристики.

Принцип расчета

Монолитная плита перекрытия представляет собой один из компонентов каркаса здания, который воспринимает на себя вертикальные нагрузки, вступая одновременно в качестве элемента жесткости всей конструкции. Расчет параметров железобетонных конструкций осуществляется в соответствии с регламентом строительных норм и правил СП 52-101-2003 и СНиП 52-01-2003. Процесс ручного расчета конструкций представляет собой ряд этапов, в ходе которых производится подбор таких параметров, как класс бетона и арматуры, поперечного сечения, достаточного для того чтобы избежать разрушения при воздействии максимальных сил нагрузки. В случае использования ПЭВМ находят применение специализированные программные комплексы.

Как показывает практика применения железобетонных плит перекрытия, для упрощения задачи можно пренебречь сложными вычислениями таких величин, как расчет на раскрытие трещин и деформацию, сил кручения и поперечных сил, а также продавливания и местного сжатия. При обычном строительстве в этом нет необходимости, сосредоточив свое внимание на вычислении изгибающего момента, действующего на поперечное сечение.

Характеристики монолитной плиты

Реальная длина плиты может отличаться от расчетного значения пролета, которым принято считать расстояние между стенами, выступающими в виде опор. Стены выполняют функцию поддержки плиты. Таким образом, пролет – это размер помещения в длину и в ширину. Для его измерения можно использовать простую рулетку, с помощью которой можно измерить расстояние между стенами. При этом реальное значение длины монолитной плиты должно быть обязательно больше. В качестве опор для плиты выступают стены, материалом для которых может послужить распространенный кирпич или шлакоблок, камень, керамзитобетон, газо- или пенобетон. Необходимо учитывать прочность стен, которые должны выдерживать массу плиты. В случае с камнем, шлакоблоком и кирпичом можно не сомневаться в несущей способности, тогда как пенобетонные конструкции должны быть рассчитаны на определенную массу. Для примера произведем расчет однопролетной схемы перекрытия с опорой на две стены, расстояние между которыми составляет 5000 мм.

Геометрические размеры толщины и ширины плиты задаются. Как правило, наиболее часто в загородном строительстве применяют плиты толщиной 0,1 м с условной шириной равной одному метру. Принимаем за основу конструкцию с армированием плиты перекрытия при помощи арматуры марки А400 при заливке бетона В20. В дальнейшем плита при расчете рассматривается как балка.

Выбор типа опоры

Во время расчета плита перекрытия может по-разному опираться на несущие стены, в зависимости от типа использованного при их возведении материала. Различают следующие варианты опоры:

жестко защемленная на опорах балка;

балка консольного типа шарнирно-опертая;

бесконсольная шарнирно-опертая балка.

Вид опоры определяет принцип расчета. Рассмотрим пример расчета для наиболее распространенного вида конструкции плиты перекрытия с шарнирно-опертой балкой бесконсольного типа.

Определение нагрузки

В процессе строительства, а впоследствии при эксплуатации на балку воздействую различные виды нагрузок. При расчете нас интересуют, прежде всего, динамические и статистические нагрузки, возникающие вследствие передвижения или давления сил временного характера, вызванного перемещением людей, транспорта, работы механизмов и постоянные составляющие, обусловленные массой строительных элементов. При проведении расчета, для получения необходимого запаса прочности, можно пренебречь разницей между данными видами нагрузок.

По характеру нагрузки дифференцируются на:

распределенные хаотически и неравномерно;

точечные;

равнораспределенные.

При расчете плиты перекрытия достаточно ориентироваться на равномерные нагрузки. Для сосредоточенной нагрузки усилия измеряются в ньютонах, килограммах (кг), либо килограммсилах (кгс).

В случае с равным распределением актуально апеллировать данными о нагрузке, воздействующей на метр. Для жилых домов параметр равнораспределенной нагрузки составляет в среднем 400 Н/м2. При толщине плиты в 10 см ее масса создаст нагрузку около 250 кг/м2, а с учетом стяжки или использовании керамической плитки она может возрасти до 350 кг/м2. Таким образом, нагрузка рассчитывается с коэффициентом запаса в 20%, составляя:

Q = (400+250+100)*1.2 = 900 Н/м

Данная величина нагрузочной способности обеспечит прочность при различных вариациях статических и динамических нагрузок. При наличии лестниц или бетонных маршей опирающихся на плиту перекрытия, необходимо брать в расчет их массу и не упускать из виду динамическую нагрузку во время эксплуатации. Проектировка загородных домов должна предусматривать инсталляцию крупных объектов на плите, например, каминов, масса которых может варьироваться от 1 до 3 тонн. Для обеспечения прочности в таких случаях используется местное усиление – армирование или предусматривается отдельная балка.

Расчет изгибающего момента

Для бесконсольного типа балки при наличии равномерно распределенной нагрузки, которая сосредоточена на опорах шарнирного вида показатель максимально изгибающего момента определяется по формуле:

Мmax = (Q * L²) / 8, где

L – длина балки.

При расчете имеем:

Мmax = (900*5²) / 8 = 225 кг/м.

Основания для расчета

Для бетонных плит перекрытий сопротивление материала растяжению практически равно нулю. Такой вывод можно сделать на основании анализа и сопоставления нагрузок на растяжение, которые испытывает арматура и бетон. Разница между этими данными составляет три порядка, что свидетельствует о том, что всю нагрузку берет на себя арматурный каркас. С нагрузками на сжатие ситуация обстоит иначе: силы равномерно распределяются вдоль вектора силы. Как следствие, сопротивление на сжатие принимаем равным расчетному значению.

Для выбора арматуры необходимо определить значение по формуле:

ER = 0,8/ 1+RS/700 , где

RS – расчетное значение сопротивления арматуры, МПа.

Имея значение данные о расстоянии между нижней частью балки и центром окружности, сформированной плоскостью поперечного сечения арматуры, ее марку выбирают исходя из таблицы.

Правильный подбор арматуры обеспечит надежное сцепление с бетоном, которое гарантирует предел прочности без деформаций и растрескиваний. При этом максимальное растягивающее усилие арматуры не должно превышать полученное расчетным путем значение.

При армировании на один погонный метр, как правило, уходит не менее чем пять стержней, которые располагаются равномерно на одинаковых расстояниях. Точное число стержней зависит от нагрузки и определяется по СНиП 52-01-2003. Формируется каркас чаще всего из нескольких слоев стержней, которые могут иметь различное сечение. Сетка скрепляется заранее хомутами или фиксируется при помощи сварки. В качестве элементов армирования чаще всего применяется ненапрягаемая арматура Ат-IIIС и Ат-IVС с наличием термического упрочнения.

Таким образом, расчет железобетонной конструкции плиты перекрытия включает в себя следующие стадии:

составление схемной реализации перекрытия с компоновкой элементов. При возведении многоэтажек расстояния между колоннами должны быть кратные 3000 мм в диапазоне величин от 6 до 12 метров. Значение высоты одного этажа может находиться в пределах от 3,6 до 7,2 метра с дискретностью 600 мм. Данные условия помогут упростить вычисление и обеспечить стандартный автоматический расчет;

прочностный конструкционный расчет монолитной плиты. К расчетной части должна прилагаться графическая часть в виде составленного подробного чертежа, который можно составить самостоятельно или доверить его реализацию специалистам из проектных организаций. При этом необходимо произвести расчет элементов перекрытия и главной балки. Выбор бетона при проектировании осуществляется по классу материала на сжатие по заданной прочности, исходя из норм и табличных значений. Как правило, балка и монолит проектируются из одной марки бетона;

в зависимости от архитектурных особенностей строения может понадобиться расчет колонны, а также ригеля или второстепенной балки;

на основании всех произведенных расчетов, полученных масс и нагрузок формируется фундамент. Монолитное основание представляет собой подземную конструкцию, с помощью которого нагрузка от здания передается на грунт. Общий чертеж должен отображать конструкцию здания в целом с учетом изображения положения плит перекрытий, несущих стен и основания.

Расчетная часть строительного проекта для любого здания является необходимой документаций, которая содержит информацию о размерах архитектурного объекта, его особенностях, технологии возведении. При этом именно на основе проекта составляется строительная расходная ведомость, в которую включаются необходимые для возведения здания материалы, определяются трудозатраты. А основе расчета осуществляется планирование материалов, этапов выполнения строительных работ, их объемов и сроков. Прочность и надежность здания во многом зависят от правильности расчетов, качества используемых материалов и соблюдения технологии строительства на каждом из отдельно взятых этапов.

Преимущества применения плит перекрытий

Технология возведения перекрытий в виде армированных бетонных плит обладает целым рядом преимуществ, среди которых:

возможность сооружения перекрытий для зданий и сооружений с практически любыми габаритами, независимо от линейных размеров. Единственным нюансом являются конструктивные особенности зданий. При слишком большой площади покрытия для устойчивости перекрытий, отсутствия провисаний устанавливаются дополнительные опоры. Для домов и сооружений, стены которых выполнены на основе газобетона для установки плиты железобетонного перекрытия осуществляют монтаж дополнительных опор, изготовленных из стали или бетона;

отсутствие необходимости масштабных отделочных работ на внутренней части поверхности, которая, как правило, благодаря технологии монолитного литья имеет гладкую и ровную форму;

высокая степень звукоизолирующих свойств. Принято считать, что плита перекрытия толщиной 140 мм обладает высокой степенью шумоподавления, обеспечивающего комфортность проживания в доме для человека;

конструктивно данная технология обладает гибкими инструментами для строительства различных архитектурных форм и объектов. Так, например, загородный дом можно с легкостью оборудовать балконом на втором этаже, который будет иметь необходимые размеры и конфигурацию;

высокий уровень прочности и долговечности строительной конструкции перекрытии в целом, который обусловлен набором прочностных характеристик армированного бетона.

Расчет монолитной плиты перекрытия на примере квадратной и прямоугольной плит, опертых по контуру

При создании домов с индивидуальной планировкой дома, как правило, застройщики сталкиваются с большим неудобством использования заводских панелей. С одной стороны, их стандартные размеры и форма, с другой – внушительный вес, из-за которого не обойтись без привлечения подъемной строительной техники.

Для перекрытия домов с комнатами разного размера и конфигурации, включая овал и полукруг, идеальным решением являются монолитные ж/б плиты. Дело в том, что по сравнению с заводскими они требуют значительно меньших денежных вложений как на покупку необходимых материалов, так и на доставку и монтаж. К тому же у них значительно выше несущая способность, а бесшовная поверхность плит очень качественная.

Почему же при всех очевидных преимуществах не каждый прибегает к бетонированию перекрытия? Вряд ли людей отпугивают более длительные подготовительные работы, тем более что ни заказ арматуры, ни устройство опалубки сегодня не представляет никакой сложности. Проблема в другом – не каждый знает, как правильно выполнить расчет монолитной плиты перекрытия.

Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Виды ↑

По технологии устройства различают:

монолитное балочное перекрытие;
безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия.
имеющие несъемную опалубку;
по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.

Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра;
расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

На заметку

Все монтажные работы выполняются по специально составленным технологическим картам на устройство монолитного перекрытия. Его еще называют основным технологическим документом, предназначенным как для строительных организаций и проектных бюро, так и для мастеров , непосредственно связанных с выполнением монолитных ж/б работ.

Расчет безбалочного перекрытия ↑

Перекрытие этого типа представляет из себя сплошную плиту. Опорой для нее служат колонны, которые могут иметь капители. Последние необходимы тогда, когда для создания требуемой жесткости прибегают к уменьшению расчетного пролета.

Полезно

Экспериментально было установлено, что для безбалочной плиты опасными нагрузками можно считать сплошную, оказывающую давление на всю площадь и полосовую, распределенную через весь пролет.

Расчет монолитной плиты, опертой по контуру ↑

Параметры монолитной плиты ↑

Понятно, что вес литой плиты напрямую зависит от ее высоты. Однако, помимо собственно веса она испытывает также определенную расчетную нагрузку, которая образуется в результате воздействия веса выравнивающей стяжки, финишного покрытия, мебели, находящихся в помещении людей и другое. Было бы наивно предположить, что кому-то удастся полностью предугадать возможные нагрузки или их комбинации, поэтому в расчетах прибегают к статистическим данным, основываясь на теории вероятностей. Таким путем получают величину распределенной нагрузки.

К примеру:

Здесь суммарная нагрузка составляет 775 кг на кв. м.

Одни из составляющих могут носить кратковременный характер, другие – более длительный. Чтобы не усложнять наши расчеты, условимся принимать распределительную нагрузку qв временной.

Как рассчитать наибольший изгибающий момент ↑

Это один из определяющих параметров при выборе сечения арматуры.

Напомним, что мы имеем дело с плитой, которая оперта по контуру, то есть, она будет выступать в роли балки не только относительно оси абсцисс, но и оси аппликат (z), и будет испытывать сжатие и растяжение в обеих плоскостях.

Как известно, изгибающий момент по отношению к оси абсцисс балки с опорой на две стены, имеющей пролет l_n вычисляют по формуле m_n = q_nl_n²/8 (для удобства за ее ширину принят 1 м). Очевидно, что если пролеты равны, то равны и моменты.

Если учесть, что в случае квадратной плиты нагрузки q₁ и q₂ равны, возможно допустить, что они составляют половину расчетной нагрузки, обозначаемой q. Т. е.

Иначе говоря, можно допустить, что арматура, уложенная параллельно осям абсцисс и аппликат, рассчитывается на один и тот же изгибающий момент, который вдвое меньше, нежели тот же показатель для плиты, которая в качестве опоры имеет две стены. Получаем, что максимальное значение расчетного момента составляет:

Что же касается величины момента для бетона, то если учесть, что он испытывает сжимающее воздействие одновременно в перпендикулярных друг другу плоскостях, то ее значение будет больше, а именно,

Как известно, для расчетов требуется единая величина момента, поэтому в качестве его расчетного значения берут среднее арифметическое от М_а и М_б, которое в нашем случае равно 1472.6 кгс·м:

Как выбрать сечение арматуры ↑

В качестве примера произведем расчет сечения стержня по старой методике и сразу отметим, что конечный результат расчета по любой другой дает минимальную погрешность.

Какой бы способ расчеты вы ни выбрали, не надо забывать, высота арматуры в зависимости от ее расположения относительно осей x и z будет различаться.

В качестве значения высот предварительно примем: для первой оси h₀₁ = 130 мм, для второй – h₀₂ = 110 мм. Воспользуемся формулой А₀_n = M/bh²₀_nR_b. Соответственно получим:

А₀₁ = 0.0745
А₀₂ = 0.104

Из представленной ниже вспомогательной таблицы найдем соответствующие значения η и ξ и посчитаем искомую площадь по формуле Fan= M/ηh0nRs.

Получаем

Fa1 = 3,275 кв. см.
Fa2 = 3,6 кв. см.

Фактически, для армирования 1 пог. м необходимо по 5 арматурных стержня для укладки в продольном и поперечном направлении с шагом 20 см.

Для выбора сечения можно воспользоваться нижележащей таблицей. К примеру, для пяти стержней ⌀10 мм получаем площадь сечения, равной 3,93 кв. см, а для 1 пог. м она будет в два раза больше – 7,86 кв. см.

Сечение арматуры, проложенной в верхней части, было взято с достаточным запасом, поэтому число арматуры в нижнем слое можно уменьшить до четырех. Тогда для нижней части площадь, согласно таблице составит 3,14 кв. см.

На заметку

Для расчета подобной плиты в панельном доме согласно имеющимся методикам расчета обычно применяют корректирующий коэффициент для учета также пространственной работы конструкции. Он позволяет примерно на 3–10 процентов сократить сечение. Однако многие специалисты считают, что, в отличие от заводских, для монолитных плит его использование не столь уж обязательно, поскольку при таком подходе возникает необходимость в ряде дополнительных расчетов, к примеру, на раскрытие трещин и прочих. И потом, если центральную часть армировать стержнями большего диаметра, то прогиб посередине будет изначально меньше. При необходимости его можно достаточно просто устранить или скрыть под финишной отделкой.

Пример расчета монолитной плиты перекрытия в виде прямоугольника ↑

Очевидно, что в подобных конструкциях момент, действующий по отношению к оси абсцисс, не может равняться его значению, относительно оси аппликат. Причем чем больше разброс между ее линейными размерами, тем больше она будет похожа на балку с шарнирными опорами. Иначе говоря, начиная с какого-то момента, величина воздействия поперечной арматуры станет постоянной.

На практике неоднократно была показана зависимость поперечного и продольного моментов от значения λ = l2 / l1:

при λ > 3, продольный больше поперечного в пять раз;
при λ ≤ 3 эту зависимость определяют по графику.

Допустим, требуется рассчитать прямоугольную плиту 8х5 м. Учитывая, что расчетные пролеты это и есть линейные размеры помещения, получаем, что их отношение λ равно 1.6. Следуя кривой 1 на графике, найдем соотношение моментов. Оно будет равно 0.49, откуда получаем, что m₂ = 0.49*m₁.

Далее, для нахождения общего момента значения m₁ и m₂ необходимо сложить. В итоге получаем, что M = 1.49*m₁. Продолжим: подсчитаем два изгибающих момента – для бетона и арматуры, затем с их помощью и расчетный момент.

Теперь вновь обратимся к вспомогательной таблице, откуда находим значения η₁, η₂ и ξ₁, ξ₂. Далее, подставив найденные значения в формулу, по которой вычисляют площадь сечения арматуры, получаем:

Fa1 = 3.845 кв. см;
Fa2 = 2 кв. см.

В итоге получаем, что для армирования 1 пог. м. плиты необходимо:

продольная арматура:пять 10-миллиметровых стержней, длина 520 -540 см, S_сеч. – 3.93 кв. см;
поперечная арматура: четыре 8-миллиметровых стержня, длина 820-840 см, S_сеч. – 2.01 кв.см.

считаем нагрузку и подбираем материалы для строительства

Монолитная плита перекрытия всегда была хороша тем, что изготавливается без применения подъемных кранов – все работы ведутся прямо на месте. Но при всех очевидных преимуществах сегодня многие отказываются от такого варианта из-за того, что без специальных навыков и онлайн-программ достаточно сложно точно определить такие важные параметры, как сечение арматуры и площадь нагрузки.

В этой статье мы поможем вам изучить расчет плиты перекрытия и его нюансы, а также познакомим с основными данными и документами. Современные онлайн-калькуляторы – дело хорошее, но если речь идет о таком ответственном моменте, как перекрытие жилого дома, советуем вам перестраховаться и лично все пересчитать!

Давайте начнем с того, что монолитная железобетонная плита перекрытия – это конструкция, которая лежит на четырех несущих стенах, т.е. опирается по своему контуру.

И не всегда плита перекрытия представляет собой правильный четырехугольник. Тем более, что сегодня проекты жилых домов отличаются вычурностью и многообразием сложных форм.

В этой статье мы научим вас рассчитывать нагрузку на 1 кв. метр плиты, а общую нагрузку вам нужно будет вычислять по математическим формулам. Если сложно – разбейте площадь плиты на отдельные геометрические фигуры, рассчитайте нагрузку каждой, затем просто суммируйте.

Теперь рассмотрим такие основные понятия, как физическая и проектная длина плиты. Т.е. физическая длина перекрытия может быть любой, а вот расчетная длина балки уже имеет другое значение. Ею называют минимальное расстояние между наиболее удаленными соседними стенами. По факту физическая длина плиты всегда длиннее, чем проектная длина.

Вот хороший видео-урок о том, как производится расчет монолитной плиты перекрытия:

Важный момент: несущий элемент плиты может быть как шарнирная бесконсольная балка, так и балка жесткого защемления на опорах. Мы будем приводить пример расчета плиты на бесконсольную балку, т.к. такая встречается чаще.

Чтобы рассчитать всю плиту перекрытия, нужно рассчитать один ее метр для начала. Профессиональные строители используют для этого специальную формулу. Так, высота плиты всегда значится как h, а ширина как b. Давайте рассчитаем плиту с такими параметрами: h=10 см, b=100 см. Для этого вам нужно будет познакомиться с такими формулами:

Плиту перекрытия легче всего рассчитать, если она имеет квадратную форму и если вы знаете, какая нагрузка запланирована. При этом какая-то часть нагрузки будет считаться длительной, которую определяет количество мебели, техники и этажности, а другая – кратковременной, как строительное оборудование во время стройки.

Кроме того, плита перекрытия должна выдерживать и другого рода нагрузки, как статистические и динамические, при этом сосредоточенная нагрузка всегда измеряется в килограммах или в ньютонах (например, нужно будет ставить тяжелую мебель) и распределительная нагрузка, измеряемая в килограммах и силе. Конкретно сам расчет плиты перекрытия всегда нацелен на определение распределительный нагрузки.

Вот ценные рекомендации, какой должна быть нагрузка на плиту перекрытия в плане расчета на изгиб:

Еще один немаловажный момент, который тоже нужно учитывать: на какие стены будет опираться монолитная плита перекрытия? На кирпичные, каменные, бетонные, пенобетонные, газобетонные или из шлакоблока? Вот почему так важно рассчитать плиту не только с позиции нагрузки на нее, но и с точки зрения ее собственного веса. Особенно если ее устанавливают на недостаточно прочные материалы.

Сам расчет плиты перекрытия, если мы говорим о жилом доме, всегда нацелен на нахождение распределительной нагрузки. Она рассчитывается по формуле: q1=400 кг/м². Но к этому значению добавьте вес самой плиты перекрытия, а это обычно 250 кг/м², а бетонная стяжка и чистовой пол дадут еще дополнительные 100 кг/м². Итого имеем 750 кг/м².

Учитывайте при этом, что изгибающее напряжение плиты, которая по своему контуру опирается на стены, всегда приходится на ее центр.

Именно монолитную плиту перекрытия, в отличие от деревянных или металлических балок, рассчитывают по поперечному сечению. Ведь бетон само по себе – неоднородный материал, и его предел прочности, текучести и других механических характеристик имеет значительный разброс.

Что удивительно, даже при изготовлении образцов из бетона, даже из одного замеса получаются разные результаты. Ведь здесь много зависит от таких факторов, как загрязненность и плотности замеса, способов уплотнения и других технологических факторов, даже так называемой активности цемента.

При расчете монолитной плиты перекрытия всегда учитывается и класс бетона, и класс арматуры. Само сопротивление бетона принимается всегда на значение, на какое идет сопротивление арматуры. Т.е., по сути, на растяжение работает именно арматура. Сразу оговоримся, что здесь существует несколько расчетных схем, которые учитывают разные факторы. Например, силы, которые определяют основные параметры поперечного сечения по формулам, или расчет относительно центра тяжести сечения.

Разрушение в плитах перекрытия происходит тогда, когда арматура достигает своего предела прочности при растяжении или текучести. Т.е. почти все зависит от нее. Второй момент, если прочность бетона уменьшается в 2 раза, тогда и несущая способность армирования плиты уменьшается с 90 на 82%. Поэтому доверимся формулам:

Происходит армирование при помощи обвязки арматуры из сварной сетки. Ваша главная задача – рассчитать процент армирования поперечного профиля продольными стержнями арматуры.

Как вы наверняка не раз замечали, самые распространенные ее виды сечения – это геометрические фигуры: форма круга, прямоугольника, трапеции. А расчет самой площади сечения происходит по двум противоположным углам, т.е. по диагонали. Кроме того, учитывайте, что определенную прочность плите перекрытия придает также дополнительное армирование:

Если рассчитывать арматуру по контуру, тогда вы должны выбрать определенную площадь и просчитывать ее последовательно. Далее, на самом объекте проще рассчитывать сечение, если взять ограниченной замкнутой объект, как прямоугольник, круг или эллипс и производить расчет в два этапа: с использованием формирования внешнего и внутреннего контура.

Например, если вы рассчитываете армирование прямоугольного монолитного перекрытия в форме прямоугольника, тогда нужно отметить первую точку в вершине одного из углов, затем отметить вторую и произвести расчет всей площади.

Согласно СНиПам 2.03.01-84 «Бетонные и железобетонные конструкции» сопротивление растягивающим усилиям в отношении арматуры А400 составляет Rs=3600 кгс/см², или 355 МПа, а вот для бетона класса B20 значение Rb=117кгс/см² или 11.5 МПа:

Согласно нашим вычислениям, для армирования 1 погонного метра понадобится 5 стержней с сечением 14 мм и с ячейкой 200 мм. Тогда площадь сечения арматуры будет равняться 7.69 см². Чтобы обеспечить надежность по поводу прогиба, высоту плиты завышают до 130-140 мм, тогда сечение арматуры составляет 4-5 стержней по 16 мм.

Итак, зная такие параметры, как необходимая марка бетона, тип и сечение арматуры, которые нужны для плиты перекрытия, вы можете быть уверены в ее надежности и качестве.

Расчет монолитного перекрытия – учитываем все нюансы

При постройке частного дома приходится либо придерживаться строгих стандартов в проектировании, исходя из типовых габаритов бетонных плит, либо выполнить расчет монолитного перекрытия.

Блок: 1/4 | Кол-во символов: 185
Источник: https://remoskop.ru/raschet-monolitnogo-perekrytija-zhelezobetonnyh-konstrukcij.html

Преимущества устройства монолитного перекрытия

по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Блок: 2/6 | Кол-во символов: 1655
Источник: http://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html

Для чего нужен расчет монолитного перекрытия

От прочности стен зависит надежность всей конструкции здания, и этот факт неоспорим, но не меньшее значение для безопасности проживающих в частном доме (равно как и в многоквартирном) имеют перекрытия. Крепкий пол под ногами – это очень важно для того, чтобы чувствовать себя в помещениях комфортно. Но, если плиты из бетона на этапе проектирования вынуждают придерживаться определенных рамок, поскольку параметры их являются константой, то расчет монолитного перекрытия, наоборот, приходится делать, исходя из желаемой планировки дома. И ошибки при этом крайне нежелательны.

Любое перекрытие способно выдержать только строго определенную (выраженную в килограммах) нагрузку на квадратный метр. Не зная эту величину, и превысив ее, к примеру, изменяя планировку путем установки перегородок, можно спровоцировать возникновение трещин в структуре бетона. Как следствие, залитое монолитное основание этажа будет ослаблено, и впоследствии может разрушиться. Во избежание расчет нужно делать так, чтобы иметь запас прочности перекрытия, принимая во внимание характеристики используемой марки бетона, диаметр и количество прутков для арматуры, и их суммарный вес.

В некоторых случаях для усиления монолитного наливного основания можно изготавливать схожим образом горизонтальные железобетонные балки под перекрытием, которые будут играть роль ребер жесткости. Для их расчета нужно лишь заранее определить габариты, которые складываются из высоты, ширины и длины. В этом и состоит основная разница между балкой и перекрытием, для расчета которого нужно использовать такие параметры, как площадь и толщина бетонной заливки. Далее мы рассмотрим основные нормы, которых следует придерживаться при заливке плит, чтобы их прочность была достаточно высокой.

Блок: 2/4 | Кол-во символов: 1787
Источник: https://remoskop.ru/raschet-monolitnogo-perekrytija-zhelezobetonnyh-konstrukcij.html

Виды

По технологии устройства различают:

монолитное балочное перекрытие;
безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия.
имеющие несъемную опалубку;
по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.

Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра;
расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

На заметку

Блок: 3/6 | Кол-во символов: 1346
Источник: http://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html

Шаг 2. Проектируем геометрию плиты

Вот хороший видео-урок о том, как производится расчет монолитной плиты перекрытия:

Важный момент: несущий элемент плиты может быть как шарнирная бесконсольная балка, так и балка жесткого защемления на опорах. Мы будем приводить пример рассчета плиты на безконсольную балку, т.к. такая встречается чаще.

Чтобы рассчитать всю плиту перекрытия, нужно рассчитать ее один метр для начала. Профессиональные строители используют для этого специальную формулу, и приведет пример такого расчета. Так, высота плиты всегда значится как h, а ширина как b. Давайте рассчитаем плиту с такими параметрами: h=10 см, b=100 см. Для этом вам нужно будет познакомиться с такими формулами:

Дальше – по предложенным шагам.

Блок: 3/6 | Кол-во символов: 1068
Источник: https://KrovGid.com/proekt/raschet-plity-perekrytiya.html

НДС перекрытий

Для определения общих принципов армирования монолитного перекрытия необходимо понять типологию его работы посредством анализа напряженно-деформированного состояния (НДС). Удобнее всего это сделать с помощью современных программных комплексов.

Рассмотрим два случая — свободное (шарнирное) опирание плиты на стену, и защемленное. Толщина плиты 150мм, нагрузка 600кг/м2, размер плит 4,5х4,5м.

Прогиб в одинаковых условиях для защемленной плиты (слева) и шарнирно опертой (справа).

Разница в моментах Мх.

Разница в моментах Му.

Разница в подборе верхнего армирования по Х.

Разница в подборе верхнего армирования по У.

Разница в подборе нижнего армирования по Х.

Разница в подборе нижнего армирования по У.

Граничные условия (характер опирания) смоделированы наложением соответствующих связей в опорных узлах (отмечены синим цветом). Для шарнирного опирания запрещены линейные перемещения, для защемления — ещё и поворот.

Как видно из диаграмм, при защемлении работа приопорного участка и средней области плиты существенно отличается. В реальной жизни любое железобетонное (сборное или монолитное) является как минимум частично защемленным в теле кладки. Этот нюанс важен при определении характера армирования конструкции.

Блок: 4/7 | Кол-во символов: 1242
Источник: https://rems-info.ru/ustrojstvo-monolitnogo-perekrytiya.html

Рассматриваем расчет заливки плиты на примере

Итак, предположим, что площадь загородного дома должна составить 50 м2, причем оба этажа будут одинаковы по размерам. Для нижнего изготавливается фундамент, который может быть столбчатым или ленточным (если полы будут уложены на деревянные лаги). Стены, сложенные из строительных блоков, могут выдержать различную нагрузку в зависимости от используемого материала. Так, возводя перегородки из газобетона, их лучше заключить в устроенную по периметру комнат систему вертикальных и горизонтальных железобетонных балок, которые должны выдержать нагрузку стен второго этажа.

Вертикальные балки заливаются поэтапно, порционно, иначе застывание бетона заняло бы слишком много времени. А вот горизонтальные опорные системы могут отливаться вместе с перекрытием, главное – грамотно собрать опалубку. Исходя из площади монолитного основания второго этажа, понадобится арматурная сетка соответствующей площади. Для защиты торцов будущей плиты от промерзания по внешнему периметру этажа устанавливаются борта из того же материала, какой будет использован для стен. С внутренней стороны укладывается прокладка из твердого утеплителя. Только затем монтируется армирующая сетка. Двухслойная, если толщина перекрытия больше 15 сантиметров, и однослойная, если меньше.

Теперь коснемся расхода компонентов для бетонного раствора. Объем перекрытия получаем по формуле V = S x H, где два последних параметра площадь и толщина соответственно. Чем прочнее будет основание, тем лучше, поэтому желательно получение бетона марки 400, для чего понадобится цемент марки от 400 до 600, от значения будет зависеть коэффициент водоцементного соотношения. Подробнее разобраться в тонкостях вам поможет калькулятор цемента.

Для нашей же плиты несложно подсчитать объем по уже имеющимся данным, с учетом пропорций цемента, песка и щебня, например, 1:4:5. Связующий компонент возьмем марки 600, толщина перекрытия пусть будет 20 сантиметров, в итоге объем раствора должен быть 500.000 см2 х 20 см = 10.000.000 см3 или 10 кубометров. Исходя из вышеприведенной пропорции, получим приблизительно 1 тонну цемента, 4 тонны песка и 5 тонн щебня. Воды потребуется исходя из коэффициента В/Ц = 0.60, 1000 кг х 0.60 = 600 литров, опять же примерно. Разумеется, расчеты замеса гораздо более сложны.

Блок: 4/4 | Кол-во символов: 2301
Источник: https://remoskop. ru/raschet-monolitnogo-perekrytija-zhelezobetonnyh-konstrukcij.html

Безбалочный тип монолитного перекрытия

В основе безбалочной монолитной конструкции лежит сплошная плита, которая опирается на колонны. В таком типе перекрытия по сравнению с ребристым типом упрощается устройство опалубки. Можно придавать разнообразные архитектурные формы монолитным капителям. Толщина плиты принимается в пределах от 1/30 до 1/35 большего пролета. Безбалочные перекрытия дают возможность использовать объем перекрытия и являются экономически выгодней, если пролет не более 6 м с квадратной сеткой колонн и равномерно распределенными тяжелыми нагрузками на монолитное перекрытие. Безбалочный тип монолитного перекрытия более востребован в промышленном и жилом строительстве в случае устройства гладкого потолка.

Блок: 5/9 | Кол-во символов: 730
Источник: https://1popotolku.ru/perekrytie/kak-rasschitat.html

Шаг 4. Подбираем класс бетона

Что удивительно, даже при изготовлении образцов из бетона, даже из одного замеса получаются разные результаты. Ведь здесь много зависит от таких факторов, как загрязненность и плотности замеса, способов уплотнения других различных технологических факторов, даже так называемой активности цемента.

Блок: 5/6 | Кол-во символов: 1070
Источник: https://KrovGid.com/proekt/raschet-plity-perekrytiya.html

На чем основывается расчет железобетонных конструкций

В первую очередь следует учитывать, что сборное перекрытие, полученное из готовых плит дешевле приблизительно на 15-20 %, чем наливное монолитное основание. Причиной тому невысокая себестоимость выпускаемых на заводах типовых железобетонных конструкций, в сравнении с залитым в собранную на месте опалубку замешанным вручную или на арендованной бетономешалке раствором. Ведь для того, чтобы монолитное основание получилось надежным, недостаточно просто залить цементную смесь, сначала необходимо связать каркас из арматуры, что требует немалых трудозатрат. По прочности готовые плиты и наливные перекрытия получаются одинаковыми при равной толщине.

Рассмотрим все составляющие монолитного основания, на которых строится расчет железобетонных конструкций. В первую очередь, сооружается опалубка, которая должна быть добротной, чтобы заливка получилась качественной. Не желательно использовать обрезные доски, поскольку нижняя, потолочная часть плиты, должна быть идеально ровной. Следовательно, в качестве основы для опалубки лучше выбрать толстую фанеру, желательно, ламинированную (к ней бетон пристает несколько хуже, чем к обычной). Боковины также делаются из фанерных полос, а вот подпорки лучше установить из бруса, сечением не менее чем 100х100 миллиметров.

Далее из металлических прутков, связанных проволокой, собираются верхняя и нижняя армирующие сетки, соединенные посредством коротких поперечин в каркас. Слишком частыми ячейки делать не рекомендуется, поскольку это придаст лишнюю массу монолитному основанию, увеличив собственную нагрузку плиты. Обычно используется арматура с профилем А-II или А-III. Диаметр прутка для однорядной вязки требуется не менее 12, а для двухрядной – не меньше 10 миллиметров. Для поперечин используются стержни диаметром около 8 миллиметров. Шаг между арматурой достаточно соблюдать порядка 0.12 метра.

Для перекрытия большой площади обязательно нужны опорные горизонтальные балки, которые также заливаются на месте и нуждаются в армировании.

Для того, чтобы узнать, какой запас прочности необходимо придать монолитному основанию, обратимся к СНиП. Нормативная нагрузка на перекрытие в жилом доме по стандартам должна соответствовать 150 килограммам, кроме того, не следует забывать про коэффициент запаса, соответствующий 1.3. В итоге получаем величину 150х1.3=195 кг/м2. Соотношение толщины плиты и ее площади должно иметь пропорции 1:30, иными словами, для монолитного основания 3х2 метра хватит толщины в 20 сантиметров. Арматуру желательно погрузить в раствор так, чтобы крайние прутки были покрыты бетоном не менее чем на 3 сантиметра.

Блок: 3/4 | Кол-во символов: 2635
Источник: https://remoskop.ru/raschet-monolitnogo-perekrytija-zhelezobetonnyh-konstrukcij.html

Расчет монолитного перекрытия пример

Ручной расчёт требуемого армирования несколько громоздок. Особенно это касается определения прогиба с учетом раскрытия трещин. Нормы допускают образование в растянутой зоне бетона трещины с жестко регламентируемой шириной раскрытия. На глаз они совершенно не заметны, речь о долях миллиметра. Проще смоделировать несколько типичных ситуаций в программном комплексе, выполняющем расчёты строго в соответствии с действующими строительными нормами. Как же произвести расчет устройства монолитных перекрытий?

В расчёте приняты следующие нагрузки:

Собственный вес железобетона с расчётным значением 2750кг/м3 (при нормативном весе 2500кг/м3).
Вес конструкции пола 150 кг/м2.
Полезная нагрузка 300 кг/м2.
Вес перегородок (усредненный) 150 кг/м2.

Общий вид расчетной схемы.

Схема деформации плит под нагрузкой.

Эпюра моментов Му.

Эпюра моментов Мх.

Подбор верхнего армирования по Х.

Подбор верхнего армирования по У.

Подбор нижнего армирования по Х.

Подбор нижнего армирования по У.

Пролеты принимались равными 4,5 и 6 м. Продольное армирование задано:

арматурой класса А-III,
класс бетона В25,
защитный слой 20мм

Так как площадь опирания плиты на стены не моделировалась, результаты подбора арматуры в крайних пластинах допускается проигнорировать. Это стандартный нюанс программ, использующих метод конечных элементов для расчёта.

Обратите внимание на строгое соответствие всплесков значений моментов со всплесками требуемого армирования.

Блок: 6/7 | Кол-во символов: 1483
Источник: https://rems-info.ru/ustrojstvo-monolitnogo-perekrytiya.html

Возведение монолитного перекрытия по профнастилу

Проектируя монолитное перекрытие по профнастилу, нужно соблюдать правила и требования СНиП II-23-81 «Стальные конструкции» и СНиП -84 «Бетонные и железобетонные конструкции».

Монолитные плиты по профнастилу используются при строительстве многоэтажных общественных и производственных зданий с широким диапазоном нагрузок, если пролет и шаги конструкций нестандартны, большом количестве отверстий и проемов, во время реконструкции построек и возведения рабочих площадок. Плиты монолитного перекрытия, имеющие один пролет, с внешней арматурой в форме стального профилированного настила, открытой снизу, обладают огнестойкостью в пределах 30 мин, неразрезные плиты конструкции, у которых имеется не один пролет, с расположенной по всей длине пролета верхней арматурой — 45 мин и больше.

Для многоэтажных зданий с широким диапазоном нагрузки используются монолитные перекрытия по профнастилу.

Используемый в качестве арматуры перекрытия профнастил должен иметь защитное покрытие (оцинковку или любое другое), которое сможет обеспечить ему стойкость к коррозионным процессам. Для устройства монолитного перекрытия, которое выполняется по профнастилу, возможно применение тяжелых бетонов на мелкозернистом или обычном заполнителе, а их класс по прочности на сжатие должен быть не ниже В15. Стальные прогоны делаются сварными из прокатной листовой или профильной стали или же из прокатных двутавров.

В основе такого перекрытия лежит монолитная железобетонная плита, которая бетонируется по профнастилу и применяется в роли внешней арматуры после набора бетоном необходимой прочности. Перекрытие может опираться на железобетонные либо стальные прогоны, а также на бетонные или кирпичные стены. Пролет плиты выбирается в диапазоне от 1,5 до 6 м. Возможен больший пролет при возведении временных опор на время бетонирования и набора прочности. Профилированные листы следует стыковать по длине впритык на прогонах, без нахлестки. По ширине профнастил стыкуется с помощью нахлестки боковых граней. В целях местного или общего усиления монолитного перекрытия производится установка вспомогательной арматуры в форме отдельных стержней, сеток и каркасов.

Толщина бетона поверх профнастила не должна быть менее 30 мм, а если в конструкции пола отсутствует бетонная стяжка, то толщина должна быть не менее 50 мм.

Толщина бетонной полки монолитной плиты над профилированными листами определяется через расчет деформации и прочности, а также следуя технико-экономическим соображениям. Ее значение не должно быть меньше 30 мм, а в случае отсутствия бетонной стяжки в конструкциях пола — не меньше 50 мм. Листы профнастила направляют широкими гофрами вниз. Если поперек настила размер отверстия не превышает значение в 500 мм, тогда необходимо усиление монолитной конструкции в виде установки в примыкающие к отверстию гофры продольных стержней арматуры, которые заводятся за оси прогонов, или же в форме поперечных стержней, которые будут окаймлять отверстие, заводя их на два-три гофра за пределы подрезки с каждой стороны. Если величина отверстия поперек гофр профнастила превышает 500 мм, то необходимо предусматривать в конструкции перекрытия по контуру отверстия вспомогательные компоненты балочной клетки, которые переносят нагрузку с ослабленного участка с отверстием на прогоны.

На этапе возведения стальной профнастил является несущей конструкцией. Осуществляя расчет, узнают его жесткость и прочность как для тонкостенного стального изгибаемого элемента, который работает на нагрузку от своей массы настила, массы бетона и монтажных нагрузок, которые включают в себя массу рабочих и оборудования в процессе строительства монолитного перекрытия. Во время эксплуатации несущей конструкцией выступает монолитная железобетонная плита перекрытия, в которой профилированные листы применяются в качестве внешней рабочей арматуры.

Блок: 6/9 | Кол-во символов: 3863
Источник: https://1popotolku.ru/perekrytie/kak-rasschitat.html

Толщина монолитного перекрытия

В соответствии с выполненными расчетами можно порекомендовать, для устройства монолитных перекрытий, в частных домах толщину перекрытия 150мм, для пролетов до 4,5м и 200мм до 6м. Превышать пролет в 6м нежелательно. Диаметр арматуры зависит не только от нагрузки и пролета, но и от толщины плиты. Устанавливаемая зачастую арматура диаметром 12мм и шагом 200мм сформирует существенный запас. Обычно можно обойтись 8мм при шаге 150мм или 10мм с шагом 200мм. Даже это армирование едва ли будет работать на пределе. Полезная нагрузка принята на уровне 300кг/м2 – в жилье её может сформировать, разве что, крупный шкаф полностью заполненный книгами. Реально действующая нагрузка в жилых домах, как правило, существенно меньше.

Общее требуемое количество арматуры легко определить исходя из усредненного весового коэффициента армирования 80кг/м3. То есть для устройства перекрытия площадью 50м2 при толщине 20см (0,2м) понадобится 50*0,2*80=800кг арматуры (примерно).

При наличии сосредоточенных или более существенных нагрузок и пролетов, применять указанные в данной статье диаметр и шаг арматуры для устройства монолитного перекрытия нельзя. Потребуется расчет для соответствующих значений.

Видео: Основные правила устройства монолитных перекрытий

монолитные перекрытия

Блок: 7/7 | Кол-во символов: 1361
Источник: https://rems-info.ru/ustrojstvo-monolitnogo-perekrytiya.html

Опора монолитного перекрытия по профнастилу

В зависимости от схемы расчета, при опоре монолитной плиты можно использовать не одно решение. В строениях, стены которых состоят из монолитного железобетона или кирпича, плиты с последующим замоноличиванием опорного участка опираются на стены. На опоре устраивается закладная деталь в форме металлического уголка, к ней дюбелями крепится профнастил.

Блок: 7/9 | Кол-во символов: 397
Источник: https://1popotolku.ru/perekrytie/kak-rasschitat.html

Кол-во блоков: 22 | Общее кол-во символов: 31722
Количество использованных доноров: 5
Информация по каждому донору:

http://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html: использовано 2 блоков из 6, кол-во символов 3001 (9%)
https://1popotolku.ru/perekrytie/kak-rasschitat.html: использовано 6 блоков из 9, кол-во символов 10627 (34%)
https://remoskop.ru/raschet-monolitnogo-perekrytija-zhelezobetonnyh-konstrukcij.html: использовано 4 блоков из 4, кол-во символов 6908 (22%)
https://rems-info.ru/ustrojstvo-monolitnogo-perekrytiya.html: использовано 5 блоков из 7, кол-во символов 6498 (20%)
https://KrovGid.com/proekt/raschet-plity-perekrytiya.html: использовано 4 блоков из 6, кол-во символов 4688 (15%)

классификация, формулы для расчетов, расчет плиты перекрытия

Плита перекрытия — это горизонтальная строительная конструкция, которая разделяет этажи друг от друга. Эта конструкция является несущей, она распределяет нагрузки и обеспечивает жесткость здания. Монолитная плита перекрытия — это конструкция, изготовленная на месте строительства здания путем заливки арматуры бетонной смесью.

Нельзя изменять проект дома без согласования с архитектором, потому что эти плиты проектируются специально для конкретного здания, так как для них нужно определить расположение арматуры и способ опоры.

Сталь намного прочнее бетона, именно потому арматурная сетка находится внизу плиты. Эта сетка не должна быть впритык к опалубке, расстояние между арматурой и опалубкой должно быть больше 3 см. Арматуру используют сечением 8−12 мм. Бетон должен иметь толщину не менее 10 см. Плита должна быть забетонирована за один раз. Опалубка выполняется в виде дна и стен будущей плиты. Для долговечности, прочности и надежности перекрытия используют бетона марки М200 и выше. Для этого лучше покупать готовую бетонную смесь на заводе.

Этот тип перекрытий имеет преимущества перед готовыми железобетонными плитами:

монолитное перекрытие используют в тех случаях, когда сложно организовать работу подъемного крана на стройплощадке, а также если здание имеет нестандартные размеры и архитектурные формы;
благодаря прочной связи элементов плиты обеспечивается высокая жесткость конструкции;
экономия денежных средств на электроэнергию, погрузочно-разгрузочные работы, сварочные работы по устранению стыков, меньшие затраты на материалы;
все необходимые материалы есть в свободной продаже;
нижняя поверхность плиты гладкая и ровная, поэтому проводить штукатурные работы легче;
отсутствие стыков повышает звукоизоляцию здания;
материал не горит и не подвержен гниению;
такой метод построения здания позволяет делать выносные конструкции (балконы), основание которых — единая плита с межэтажным перекрытием. Это повышает прочность и надежность балкона.

Главный недостаток такого типа перекрытия состоит в повышенной сложности работ в холодное время года. Необходимая прочность достигается через 28 дней. Из-за высокой влажности и пониженной температуры бетон будет застывать дольше, что увеличивает сроки строительства. Для исполнения монолитного перекрытия требуются специалисты высокого класса, так как плиты надо усиливать дополнительными опорами.

Еще один недостаток заключается в том, что перед тем, как заливать арматуру бетоном, нужно сделать опалубку. Обычно это занимает много времени и древесного материала. В настоящее время этого недостатка можно избежать. На рынке стройматериалов продают или сдают в прокат готовые элементы щитовой опалубки (фанерные плиты).

Классификация монолитных плит перекрытия

Монолитное перекрытие бывает балочным, безбалочным и ребристым (кессонным).

Балочное перекрытие укладывают двумя способами, в зависимости от типа плиты: ребристая она или гладкая. Если плита ребристая, то балки укладывают перпендикулярно ребрам. Если гладкая, то для достижения большей жесткости балки укладывают перпендикулярно друг другу.

Используют два типа балок: главные (с большим диаметром сечения) и второстепенные (с меньшим диаметром). Балки делают стальными или монолитными. Монолитные балки, в свою очередь, могут иметь разные схемы устройства. Они могут быть уложены в несколько рядов или слоев. Иногда плиту дополнительно усиливают в месте балки дополнительной арматурной сеткой. Стальные балки подпирают само перекрытие или могут находиться в самой монолитной плите. Несущий элемент в балке — двутавр.

При устройстве безбалочного перекрытия используют колонны с капителями. Последние выполнены в виде перевернутой пирамиды. Сечение арматурных штырей 8−12 мм. Капители имеют выпуски штырей с двух сторон, которые входят в сами плиту и укрепляют конструкцию. Плиты имеют каркас в два слоя арматуры. В этом случае плиты имеют толщину от 1/35 до 1/30 длины пролета. В последнее время распространена технология одновременного бетонирования колонн и плит.

Кессонное перекрытие отличается от ребристого количеством направлений ребер: они располагаются в обоих направлениях. Преимущества такого устройства перекрытия в легкости конструкции и прочности на изгиб из-за сетки ребер. При строительстве широкого пролета на месте стыка колонны и перекрытия устанавливается дополнительное арматурное усиление. Штыри колонны проникают в полость опалубки. Кессонное устройство предполагает верхний ряд сплошной арматурной сетки. Диаметр сечения штырей 8 мм.

Расчет параметров монолитной плиты перекрытия

Проект стоит доверить проверенным специалистам, которые грамотно его составят. В проекте приведены расчеты максимальной нагрузки на поперечное сечение плиты. Расчеты будут производиться с учетом индивидуальных предпочтений хозяина будущего здания. Помимо расчетов, в проекте специалисты предоставят свои рекомендации, какие материалы использовать.

Очень важно не допустить ошибку в проекте, поскольку от прочности перекрытия зависит надежность строения. Перекрытие может выдержать определенную нагрузку, выраженную в килограммах на один квадратный метр. Поэтому важно не изменять самостоятельно проект без согласования с архитектором. Любой перенос внутренних перегородок может негативно повлиять на распределение нагрузки на плиту перекрытия. Если превысить нагрузку, то бетон может не выдержать и треснуть, и появится риск обрушения основания этажа. Поэтому в расчетах учитываются характеристики используемых материалов, их общий вес, а также закладывается запас прочности монолитного перекрытия.

В случае усиления монолитного перекрытия железобетонными балками, которые пропускают под перекрытием, рассчитывают такие параметры, как высота, длина и ширина. Для расчетов параметра плиты необходимо знать толщину и площадь заливки бетона.

Расчеты монолитного перекрытия состоят из расчетов его отдельных элементов. В первую очередь делается опалубка. Она должна быть качественной с ровным дном и боковыми стенками. Лучше всего использовать толстую ламинированную фанеру. Для подпорок используют брус сечением 10 на 10 см.

На втором этапе делается армирующая сетка. Для нее используют металлические прутки сечением 8−12 мм, которые перевязывают проволокой. Размер ячеек должен быть 20 см. Ячейки не должны быть частыми, поскольку это увеличивает массу плиты.

Запас прочности рассчитывается исходя из характера эксплуатации здания: нагрузка на перекрытие у частного дома и промышленного здания совершенно разная.

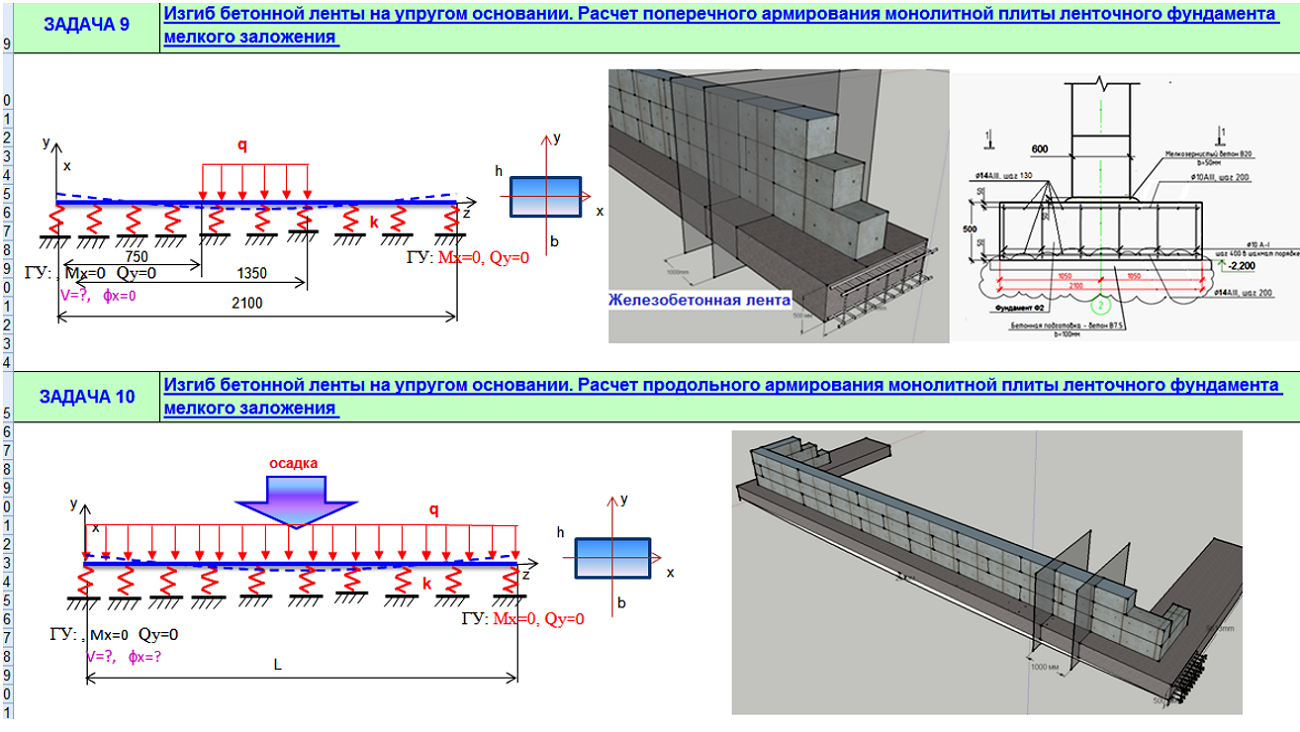

Разработаны специальные компьютерные программы для расчета перекрытий. Однако они не учитывают характеристик используемых материалов. Поэтому прибегнуть к помощи проектировщика придется в любом случае. Это позволит правильно сделать все расчеты и не переплатить за строительство.

Прочность перекрытия рассчитывается исходя из двух факторов: нагрузки плиты и прочности арматуры. Причем прочность арматуры должна быть больше нагрузок на плиту.

Нагрузка на 1 квадратный метр перекрытия рассчитывается исходя из следующих данных:

собственный вес перекрытия;
временная нагрузка на перекрытие.

В качестве наглядного примера будут приведены расчеты для жилого помещения размерами 6 на 10 метров. Балки расположены на расстоянии 2,5 метра друг от друга. Толщина перекрытия будет равна 80 мм, что отвечает требованиям формулы L/35 (где L — шаг балок): 2,5/35=0,071 (71 мм).

Временная нагрузка для жилого дома по нормативам составляет 150 кг/м². Коэффициент запаса 1,3. Итого получается нагрузка 195 кг/м².

Нагрузка от собственного веса перекрытия рассчитывается таким образом: толщина плиты 20 см умножается на величину 2500 — получается 500 кг/м².

Максимальная нагрузка на монолитную плиту будет равна q=195+500=695 кг/м².

После получения этих данных просчитывается шаг балок. Это необходимо для оптимального использования материалов (бетона и металла) и правильного распределения нагрузок на балки. Балки должны укладываться через равные расстояния. Обязательно надо выполнять следующее условие: L 1 /L 2 >2, где L 1 — это длина балки, а L 2 — расстояние (шаг) между балками. Длина балок 6 метров. Условие выполнено: 6/2,5=2,4.

Для расчета максимального изгибания плиты необходимы такие данные:

расчетное сопротивление бетона R b = 7,7 МПа;
арматура класса А400С;
расчетное сопротивление арматуры R s = 365 МПа.

Расстояние от арматуры до края плиты 35 мм.

Максимальный изгибающий момент рассчитывается так:

М = q*L 2 ²/11. М=695*2,5²/11=395 кг/м.

Перекрытие с нижней армированной сеткой должно выполнять следующее условие: a m <a r. Параметр a r нормативный и равен 0,440 для указанных материалов.

am=M/(Rb*b*h02), где

b — ширина перекрытия 6 м,

h 0 — расстояние от края плиты до центра тяжести арматуры, 0,08−0,035=0,045 м.

am=395/(77000*6*0,0452)=0,042.

0,042>0,440.

В противном случае, когда a m >a r, надо повышать марку бетона или увеличивать сечение арматуры.

При значении am=0,042 коэффициент, а равен 0,98.

Площадь рабочей арматуры

Аs = М/(R s * а*h 0) = 395/(36500000*0,98*0,045) = 0,000245 м² =2,45см².

На один метр монолитной плиты приходится 5 стержней диаметром 80 мм и площадью 2,45см².

Погонная нагрузка на балку

695*2,5=1737,5 кг/м.

Балки опираются на стену на 20 см. Расчетная длина балки 6+2*0,2=6,4 м.

Максимальный момент в сечении балки

Мр=q*L2/8.

Мр=1737,5*6,42/8=8896 кг/м.

Требуемый момент сопротивления

Wтр=Мр/(1,12*R).

Wтр=8896/(1,12*21)=378 см3.

Для такого сопротивления подходит двутавр № 27 с моментом сопротивления W=371 см³ и инерцией I=5010 см⁴.

Прочность балки проверяется таким образом:

R=Mp/1,12*Wtp

R=8896/(1,12*378)=21.

Расчетная R равна нормативной, что говорит о хорошей прочности балки.

Все константы и формулы можно найти в пособии к СНиП 2.03.01−84 «Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры».

Как видно, все формулы достаточно сложные и требуют определенных знаний, поэтому правильным решением будет обратиться к проверенной фирме, которая имеет высококвалифицированных специалистов в области проектирования и строительства.

материалы, схемы, расчет, пошаговая инструкция выполнения работ

Перекрытие один из несущих элементов строения. Самый распространённый материал, применяемый для его возведения, это железобетон (композиция бетона и стали). Соблюдение строительных правил и норм по армированию плиты перекрытия, это гарантия надёжности железобетонной конструкции. Правильное расположение арматуры в бетоне, даёт ему необходимую прочность, для того чтобы выдержать все будущие нагрузки на растяжение и изгиб. Можно выполнить армирование монолитной плиты перекрытия своими руками, для этого необходимо соблюдать технологию выполнения работ.

Виды бетонных перекрытий

Бетонные перекрытия бывают двух типов.

Стандартные – это железобетонные плиты, которые изготовляются на заводе.
Монолитное перекрытие – это железобетонная конструкция, возведение которой осуществляется на месте строительства.

Стандартные плиты могут быть: пустотными, ребристыми, сплошными, а также иметь и другие конструктивные особенности. Всё зависит, от места их применения в строительстве.

Основное преимущество возведения перекрытия готовыми плитами, от монолитного, это скорость строительства и цена. В течение дня можно перекрыть частный дом ж/б плитами, когда для сооружения сплошной монолитной плиты необходимо минимум месяц. Но это не пугает застройщиков, так как у монолитной плиты масса преимуществ перед плитами перекрытия.

Достоинства и недостатки монолитного перекрытия

Преимущества, благодаря которым монолитное перекрытие пользуется большой популярностью в строительстве.

Надёжность. Обладает прочностью и несущей способностью, способной выдерживать механические нагрузки, воздействие температур, влаги, с которыми не могут справиться другие виды перекрытий.
Форма плиты может быть любой!
Целостность конструкции.
Распределение нагрузки.
Пожаробезопасность. Обладает высокой огнестойкостью.
Срок службы.
Самостоятельное строительство.

К недостаткам строительства монолитного перекрытия можно отнести.

Стоимость.
Трудоёмкость строительных работ.
Время строительства.

Чем и зачем армируют перекрытие

Для армирования плит перекрытия используют стальную, так и композитную арматуру (в основном стеклопластиковую). Более распространена металлическая арматура А500С (в проектной спецификации может обозначаться S500), популярны диаметры 10 и 12 мм. Для основного армирования железобетонной конструкции используют только рифлёную арматуру, чтобы создания качественную связь арматуры с бетоном. Для изготовления дополнительных элементов, не влияющих на несущую способность будущей железобетонной конструкции, можно использовать гладкую арматуру А1. Практикуют в современном частном строительстве и комбинирование арматуры, используют для армирования монолитной плиты одновременно металлические и стеклопластиковые пруты.

Несмотря на то что какая арматура используется, играет она одну и ту же роль в бетоне – придаёт ему необходимую прочность, чтобы выдержать все будущие нагрузки на растяжение, скручивание и изгиб.

Этапы строительства монолитной плиты перекрытия

Начинается строительство с составление чертежа будущей конструкции плиты. А именно, расчета толщины перекрытия, подсчета веса арматуры необходимой для армирования, марки используемого бетона. На эти параметры влияют многие факторы, которые следует учесть при составлении чертежа, самостоятельно это делать не советую, лучше заплатить проектировщику и он произведет все расчеты, а вы будете спать спокойно.

На начальном этапе возводятся вертикальные несущие опоры строения, на которые будет опираться перекрытие. Это могут быть колонны, стены из бетона или кирпича, а также и газосиликатного блока необходимой плотности.

Установка опалубки под бетонные стены.

После возведения несущих опор устанавливается горизонтальная опалубка под перекрытие необходимого размера, с запасом от 30 см, для установки борта. В состав опалубки входят телескопические стойки, треноги, короны, ригеля и ламинированная фанера. Процесс монтажа опалубки проводится в следующем порядке:

Устанавливаются треноги. Их функция фиксировать стойки в необходимом месте в вертикальном положении.
Расстановка и крепление стоек к треногам. Изначально стойки выдвигаем на необходимое расстояние, в зависимости от высоты будущего перекрытия, с учетом ригелей и фанеры, например: если перекрытие высотой 3 метра, то стойку выдвигаем на 258 см, то есть 300 см отнимаем 2 ригеля по 20 см и фанеру 2 см. На стойки надеваем короны.
Монтируем несущие ригеля в короны стоек. Они должны выступать минимум 15 см, за корону.
Раскладка поперечных ригелей и выравнивание опалубки по уровню, с помощью нивелира или лазерного уровня.
Укладка фанеры. Шаг ригелей в пределах 40-60 см, при толщине перекрытия 15 – 22 мм. Этот параметр зависит от толщины используемой фанеры и от толщины будущей плиты.
Установка борта, края перекрытия. Бывают случаи, когда пробиваются по краю плиты только гвозди в качестве ориентира для армирования, а бортовая опалубка устанавливается позже, так как она может мешать процессу армирования.

Сборка горизонтальной опалубки под плиту перекрытия.

После установки опалубки выполняется армирование плиты перекрытия, укладывается арматура нижнего и верхнего слоя, по проекту и соединяется между собой проволокой, образуя железный каркас (подробнее процесс армирования разберём ниже).

На следующем этапе плиту бетонируют. С помощью крана и колокола для подачи бетона, либо бетононасосом. При укладке бетонной смеси её обязательно следует уплотнять вибратором, заливка производится беспрерывно, плита должна быть монолитной (бывают исключения при больших объёмах, могут устанавливаться отсечки, обязательно согласовывается с проектировщиком). В жару следует накрыть плиту клеёнкой и периодически поливать водой, чтобы бетон не пересыхал, в зимний период на арматурный каркас крепят обогрев.

Процесс бетонирования монолитной плиты бетононасосом.

После того как плита перекрытия наберёт необходимую прочность, производится демонтаж опалубки, места стыков листов фанеры, при необходимости шлифуют.

Пошаговый пример устройства армирования монолитной плиты перекрытия

Для более подробного изучения рассмотрим на примере, как выполняется армирование монолитного перекрытия толщиной 200 мм. В качестве основной арматуры используются пруты диаметром 12 мм, размер ячейки основной сетки 200х200 мм.

Схема армирования плиты перекрытия

Арматурный каркас плиты будет состоять из двойного армирования, 2 уровня сетки с расположенными в ней усилениями, требуемыми проектом. Как писалось выше, размер ячейки 20 на 20 см. Дополнительная арматура – усиление, в нижней сетке укладывается в области между опорами, так как на бетон в этом месте действует сила растяжение, вверху, наоборот, над опорами.

Нижний слой армирования плиты перекрытия

Начинается процесс армирования плиты с разметки. Отмеряем по чертежу, все его стороны и во все его углы внутренние и наружные вбиваем гвозди. По гвоздям натягиваем нить и получаем контур нашего будущего перекрытия, край бетона. От него будет проводиться разметка расположения арматуры. Согласно чертежу, смотрим какая арматура укладывается первой и от параллельной ей стороны перекрытия начинаем разметку.

В нашем случае защитный слой до центра арматуры от края перекрытия 4.5 см, следовательно, отмеряем от нити расстояние 4 см, и забиваем в это место гвоздь. Далее, на расстоянии 11.5 метров отступаем то же расстояние от края и забиваем второй гвоздь. По этим двум гвоздям натягиваем нить, это будет край первой арматуры, далее по шнурку через расстояние 1.2 м, пробиваем гвозди, укладываем первый прут, прижимаем его к гвоздям и фиксируем, с другой стороны, тоже гвоздями. Это необходимо, для того чтобы зафиксировать первый прут, от него будет зависеть ровность завязанной сетки и производится разметка расположения арматуры.

Далее, от нашего зафиксированного прута с помощью рулетки делаем разметку арматуры через 200 мм, рисуем маркером либо карандашом корректором отметки. По ним будет производиться укладка арматуры.

Если на перекрытии присутствуют балки либо капители колонн, вяжем сперва их по месту, либо на земле, а потом монтируем краном.

Следующим шагом устанавливаем «деки» в местах продавливания, по чертежу. Обычно ставятся на колоннах и углах стен.

Теперь можно приступить к армированию основной сетки. По меткам разносим арматуру, выравниваем по торцу, делая защитный слой 2 см.

Сразу зарезаем разбежку нахлестов арматуры. В нашем случае нахлест равен 40 диаметрам, для арматуры 12 мм, это 48 см. Разбежка равна 1,5 перехлеста – это 72 см, минимум, больше можно. Из получившихся кусков можно сделать пешки, они нам понадобятся для установки по краям плиты перекрытия и для обрамления отверстий.

Схема стыковки и размер нахлеста арматуры в монолитной плите перекрытия (без сварки).

После того как уложили первый слой, приступаем к укладке второго, он будет перпендикулярен первому. Так же натягиваем нить, пробиваем гвозди и фиксируем первую арматуру, от неё будет производиться дальнейшее армирование нижнего слоя монолитной плиты перекрытия. Зафиксировав её, связываем каждое пересечение арматуры по рулетке – шаг 200 мм. Следующим шагом укладываем арматуры через каждые 2 метра и также провязываем по рулетке с шагом в 20 см. Этот прут является монтажным и сразу же частью нижней сетки.

Провязав монтажные пруты, подставляем под них фиксаторы защитного слоя для арматуры, и производим разметку и укладку усиления 1-ого слоя.

Уложив все усиления разносим и привязываем остальные пруты основного армирования. Завязав всю нижнюю основную сетку, подставляем фиксаторы, с шагом 600 на 600 мм (5 штук на 1 метр квадратный). После установки фиксаторов укладываем усиления 2 слоя. Привязывается усиление по центру ячейки основного армирования, если шаг 200 мм, при шаге 100 мм, на расстоянии 50 мм от центра основного армирования, получится в ячейке по два прута усиления.

Важно! Связывать арматуры следует в шахматном порядке, с шагом 400 мм. Это обеспечит надёжную фиксацию металлических стержней между собой.

Финальный вид нижней сетки, с фиксаторами защитного слоя 25 мм, 5 штук на квадратный метр.

Если на перекрытии есть отверстия, их лучше разметить сразу, пока нет арматуры, начертить на опалубке и забить по углам гвозди. Можно сразу поставить опалубку для них, или же вырезать позже после армирования всей плиты, кому как удобней. Отверстия, размер которых более чем 200 на 200 мм, следует обрамлять дополнительной арматурой, выпуская в каждую сторону от короба по 50 см, то есть если короб 60 на 60 см, то размер обрамления 160 см. Привязывается по два прута с шагом 100 мм, с каждой стороны короба на верхнем и нижнем слое армирования, в общем, 16 прутов на короб. Так же привязываются пешки, к каждому пруту основной сетки.

Устройство усиления отверстий в плите перекрытия.

Верхний слой армирования монолитной плиты

Армирование верхнего слоя начинается с монтажа пространственных каркасов или “лягушек”. Их функция, поддержка верхнего армирующего слоя и соблюдение проектное расстояние между слоями. Шаг установки каркасов 1 метр, если устанавливаются “лягушки”, шаг 800 мм.

При наличии в плите перекрытия балкона, его усиляют, балками либо дополнительными прутами, в зависимости от проектных требований. Между балками арматура вырезается, и вставляется полистирол толщиной 100 мм, для уменьшения промерзаемости.

Далее, по нижней сетке укладываем арматуру 3 слоя армирования. Привязываем к каркасу или “лягушке” строго напротив нижней сетки. Через 2 метра укладываем монтажные пруты 4 слоя армирования и провязываем арматуру.

Выравнивание и крепеж арматуры верхнего слоя проволокой к “лягушкам”.

Следующим шагом укладываем верхнее усиление 3 слоя с необходимым шагом, то что попадает на каркас или “лягушку” привязываем.

Уложив усиления, раскладываем всю основную арматуру 4 слоя армирования и привязываем напротив нижней сетки. После укладываем усиление 4 слоя армирования и закрепляем вязальной проволокой.

Финальный вид армирования плиты перекрытия 20 см.

На последнем этапе армирования по краю перекрытия по основной сетке привязываем пешки. Это можно делать и в этапе вязки нижнего слоя.

Выполнив армирование плиты перекрытия, следует выполнить контрольную проверку, всё ли усиление на месте, соблюдены ли везде защитный слой. Если всё в порядке можно приступать к бетонированию плиты.

Важные моменты при армировании плиты

Правильно выполненное армирование плиты перекрытия обеспечит её долгую эксплуатации, для этого запомните следующие моменты, на которые следует обращать внимание в первую очередь.

Защитный слой. Именно он обеспечивает правильную работу арматуры в плите перекрытия и защищает о коррозии.
Величина нахлеста. Минимум 40 диаметров арматуры, этого будет достаточно, можно больше, но ни меньше.
Расположение нахлестов. Верхний и нижний нахлест не должен совпадать.
Обрамление отверстий. Неправильно выполненное обрамление, может привести к трещинам на перекрытии.
Надёжная вязка арматуры. Она не должна шататься и прогибаться, а так же идти ровно без изгибов.
Усиление. Количество должно соответствовать проектным требованиям, располагаться строго по чертежу.
Арматура должна быть чистой и не ржавой.

Вот и всё о чем следует помнить при выполнении работ для качественного результата, если есть вопросы по армированию плиты перекрытия, задавайте их в комментариях.

Армирование монолитной плиты перекрытия: чертеж, расчет, пошаговая инструкция

Арматура плиты перекрытия используется для создания надежного армирования железобетонных плит и придания прочности конструкции при воздействии нагрузок на изгиб. Благодаря данному методу упрочнения удается обеспечить равномерное распределение давления на фундамент и уменьшить расходы на возведение здания, так как в процессе выполнения работ нет необходимости использовать спецтехнику, а все расчеты вполне реально выполнить самостоятельно, на основе формул нормативной документации.

Виды перекрытий

Содержание статьи:

Перекрытия могут быть сделаны из дерева или железобетона, что зависит от условий эксплуатации конструкции и расчетов. Наиболее популярным является железобетон, обладающий хорошими характеристиками прочности, стойкостью к различным нагрузкам, доступной стоимостью и простотой в создании и монтаже.

По типу конструкции бывают:

Читайте также: про строительство и ремонт.

Стандартные – представлены готовыми железобетонными плитами разных конфигураций (величина, форма, толщина)

Монолитное перекрытие, армирование которого осуществляется непосредственно на месте

По назначению плиты бывают:

1. Цокольные – отделяют стены подвала от нижних этажей

2. Межэтажные – разграничивают этажи

3. Чердачные – размежёвывают жилые помещения и подкровельное пространство

Правильно изготовленная в соответствии со всеми нормами и параметрами монолитная плита перекрытия, армирование которой производится по установленным требованиям СНиП, обладает основным преимуществом – уменьшение веса благодаря наличию образованных во время заливки полостей.

По форме и количеству пустот плита может быть:

Многопустотной – с продольными круглыми полостями
Пустотной – фигурные узкие панели, которые чаще всего используются в качестве вставок
Ребристой – сложный профиль с особыми характеристиками

Готовые конструкции актуальны при крупном строительстве – обычно из них возводят многоэтажные высотки, большие сооружения. Из недостатков выделяют: наличие стыков, необходимость привлекать специальную грузоподъемную технику, возможность создавать лишь помещения стандартных размеров, невозможность проектировать отверстия для вытяжек, фигурные перекрытия и другие формы.

Немаловажно и то, что монтаж монолитных плит перекрытия значительно повышает общую стоимость работ в смете. Поэтому в индивидуальном строительстве обычно выполняют изготовление перекрытий уже на месте, заливая армированную сетку бетоном прямо на площадке.

Преимущества и недостатки сплошного армированного перекрытия

Железобетонное перекрытие производится из двух основных материалов – цементный раствор и металлические стержни (упрочняющая металлическая сетка). Из-за того, что бетон твердый, но хрупкий и боится деформации, он легко рассыпается от ударов. Металл более мягкий, но стойкий к деформациям, на кручение и изгиб. Поэтому тандем этих двух материалов обеспечивает наилучший результат.

Армирование перекрытия производят в зданиях, сооруженных из ячеистых бетонных блоков и кирпича. Такой вариант позволяет выполнить работы самостоятельно, сэкономив на привлечении профессионалов и спецтехники.

Основные преимущества армирования монолитных плит перекрытия:

Возможность реализовать любой нестандартный проект, где опорой могут быть как несущие стены, так и декоративные колонны
Сооружение пола любого размера, конфигурации – ограничений нет
Отсутствие стыков и швов
Выполнение всех монтажных и других работ на объекте
Данная схема устройства плит используется там, где нет возможности привлекать специальный транспорт
Конструкция с жестким основанием создается идеально ровной, без каких-либо прогибов
Высокий уровень прочности, стойкости к силовому напряжению, механическим нагрузкам, воздействию температур, влаги
Равномерное распределение больших нагрузок на фундамент
Легкость выполнения разных коммуникационных колодцев, отверстий между этажами для лестничных проходов
Шанс защитить конструкциями поперечного и продольного исполнения чердаки, мансарды от морозов
Высокая огнестойкость

Из минусов стоит выделить длительность и трудоемкость процесса, необходимость привлечь к работам минимум трех человек, обеспечить инструменты и инвентарь, постоянный контроль и уход за монолитом на первых порах, более высокая стоимость в сравнении с деревянным строительством.

Расчет толщины плиты и количества рядов арматуры

До того, как армировать плиту перекрытия, необходимо правильно выполнить все расчеты, с учетом СНиП. В расчетах учитываются лишь несущие стены и установленные на фундамент колонны, перегородки в качестве опор выступать не могут. К расчетным размерам на прочность плюсуют 30% путем умножения полученных показателей на коэффициент запаса прочности 1.3.

Толщина перекрытия

Выполняя расчет армирования плиты перекрытия, сначала высчитывают толщину, которая должна соотноситься с величиной расстояния между стенами в пропорции 1:30 (здесь толщина плиты : длина пролета). В справочной литературе предлагают такой пример: если ширина помещения составляет 6 метров=6000 миллиметров, то перекрытие должно быть по толщине минимум 200 миллиметров.

Если между стенами расстояние равно 400 миллиметров, то плита должна быть равна минимум 120 миллиметрам. Но специалисты советуют на практике добавлять определенный процент прочности, помня, что в помещениях будет стоять мебель, техника и т.д. Справочные примеры и вычисления актуальны лишь для чердаков и пустых помещений, в остальных же случаях желательно перестраховаться и там, где по расчетам получилось 120, делать минимум 150 миллиметров.

Экономия возможна лишь на втором ряду, где можно установить прут на 8 миллиметров и шаг в плите сделать в 2 раза больше. Если пролет больше 6 метров, выполнение расчетов желательно предоставить профессионалам, так как тут уже нужна установка специальных ригелей, существенно увеличиваются прогибы и иные нагрузки, учесть которые человеку без опыта будет трудно.

Обязательно учитывается размер захвата – та часть плиты, что опирается на стены. Для зданий из пенобетона и газосиликата размер захвата должен быть равным 25-30 сантиметрам, из кирпича – 15-20 сантиметрам. Арматурные пруты обрезаются таким образом, чтобы они были залиты бетоном с торцевой части минимум на 25 сантиметров.

Если толщина железобетонной конструкции равна 150 миллиметрам, допускается выполнять одноярусное перекрытие, если больше – обязательно в два уровня.

Армирующая сетка

В СНиП указано, что для жилых сооружений желательно делать не один слой, а два ряда армирующей сетки. Для верхнего ряда может использоваться поперечная арматура с сечением меньшим и большими ячейками. Обычно диаметр арматуры верхнего и нижнего ряда составляет в среднем 8-12 миллиметров. Связывая стержни, формируют решетку с квадратными ячейками размером 20-40 сантиметров.

Более точно диаметр прутьев пролетов в 4 и 6 метров с учетом обычных нагрузок жилых домов указаны в таблице:

Все расчеты осуществляют с учетом максимального расстояния от стены до стены. Над всеми помещениями этажа сооружают одинаковую толщину покрытия, рассчитывая все по самому большому помещению, округляя значения в большую сторону.

Стыки прутков

Каркас арматурный выполняют из горячекатаного проката круглого сечения стали низкоуглеродистой. Металл пластичный, гибкий, хорошо держит нагрузки, выдерживает вибрации, актуален для работы на слабом грунте, не боится тяжелой техники, землетрясений и т.д.

Подбор арматуры в плите перекрытия ведется с учетом необходимости выполнять стыки (так как длины стержня может быть недостаточно) наложением. Все материалы должны соответствовать физическим характеристикам, быть без коррозии и ржавчины.

Стержни укладывают рядом на расстоянии, равном 10 диаметрам, связывают проволокой. Если толщина стержня равна 8 миллиметрам, двойное соединение составит 80 миллиметров. Также поступают с прокатом Ф12, стык получается 480 миллиметров. Стыковки стержней должны смещаться, чтобы не быть расположенными на единой линии. Для выполнения соединений также используют сваривание, прокладывая продольные швы, но это пагубно сказывается на гибкости всей конструкции.

Монтаж сетки

Стержни связывают проволокой диаметром 1.5-2 миллиметра, прочно скручивая места пересечений. Между сетками расстояние составляет около 8 сантиметров, его обеспечивают порезанные в размер стержни 8 миллиметров. Увязку выполняют на нижней сетке в местах пересечения.

Под нижней сеткой арматуры оставляют зазор для заливки раствора толщиной от 2 сантиметров – на опалубку с интервалом в метр раскладываются специальные конические фиксаторы из пластика.

Обвязка и отверстия под вытяжки и лестницы

Чтобы соединить перекрытия со стенами, по периметру выполняется опалубка, делается она вертикально, ограничивает растекание бетона. Вдоль короба проходит обвязка периметра, усиливаются углы. Лишь после полного застывания раствора короб удаляют, на его месте остается ровный торец.

Опалубку размещают на расстоянии 2 сантиметра от продольных прутов и торцов уже после того, как продольная и поперечная арматура собраны в каркас. Удаленность от стены составляет 20 сантиметров для газобетона и 15 сантиметров для шлакоблока и кирпича. Это расстояние на стене до заливки обрабатывают специальным составом для повышения прочности здания к вибрациям.

Такую же опалубку выполняют там, где нужно оставить отверстия для конструкционных элементов (выводы труб, межэтажные лестницы, провода коммуникации, вентиляция и т.д.). Их закрывают сеткой и не заливают.

Чертежи и схемы армирования монолитной плиты перекрытия

Чертеж плит выполняет важную функцию – позволяет все заранее просчитать, спланировать и сделать правильно. По схеме и чертежу рассчитывают расход материалов, решают, какую арматуру использовать для перекрытия, определяют все значения и показатели, планируют смету.

Этапы составления чертежа:

Выполнение замеров всех помещений, внешнего периметра дома (если есть проект, перенесение данных из него)
Фиксирование на схеме всех отверстий, которые не планируется заливать
Перенос контуров всех несущих стен, части промежуточных, выполнение детальной схемы обвязки, сетки, упрочнения с параметрами толщины стержня, мест увязки и стыковки
Определение размера ячеек, мест установки продольного крайнего прута до края заливки
Расчет габаритов профлиста для нижней плоскости плиты
Когда планируются плиты перекрытия на чертеже, сразу распределяют ячейки: обычно их количество не имеет целого числа. И арматуру смещают таким образом, чтобы получить одинаковые размеры уменьшенных ячеек у стен
Расчет расхода и характеристик материалов: умножение длины стержня на количество, добавление запаса на стыки (около 2%), округление в большую сторону. Просчет нужного диаметра для обустройства нижнего и верхнего слоев
Расчет пластиковых фиксаторов и проката на выполнение вставок между сетками
Определение объема цементного состава – исходя из площади помещения и толщины перекрытия: сверху и снизу арматура для плиты перекрытия должна покрываться минимум 20 миллиметрами раствора, чтобы полностью защитить металл от внешних воздействий и коррозии. Если общая толщина перекрытия составляет больше 15 сантиметров, арматура для перекрытия уложена в 2 слоя, сверху располагают большую часть раствора
В чертеже также указывается количество опорных колонн, опалубки, деревянных балок для платформы под заливку перекрытия и т.д.

Конструктивные особенности

Железобетонные изделия обладают свойствами сразу двух материалов – металла и бетона, что делает их идеальной строительной конструкцией, используемой в самых разных сферах. Бетон берет на себя сжимающие нагрузки, металл выдерживает легко растяжение. В строительстве нагрузка на перекрытия воздействует в направлении вертикально вниз и распределяется, как правило, равномерно по площади. Определяется нагрузка собственным весом и всеми конструкциями, предметами, людьми, пребывающими в помещении.

Армировка плиты перекрытия, схема которой может быть самой разной, работает на изгиб и выполняется для восприятия этой нагрузки. Обычно прокладывают две сетки арматуры (нижний слой и верхний), располагая пруты поперек и вдоль пролета. Минимальный шаг стержней (расстояние между параллельными прутами) определяется в чертеже, обычно для индивидуального жилого строительства он составляет 15-20 сантиметров.

В толще бетона сетка должна быть расположена на расстоянии 20-25 миллиметров от поверхности. Пруты перевязывают между собой во всех пересечениях вязальной проволокой, иногда используют для сооружений готовую сетку. Сваривают редко, так как есть вероятность разрывов в местах соединения.

Между нижним и верхним слоями сетки устанавливают вертикальные фиксаторы, которые помогают выдерживать единое расстояние между сетками. Разделители бывают разными, их шаг должен быть одинаковым на всей площади.

Края перекрытия усиливают дополнительной арматурой – Г и П-образными элементами, в особенности в местах опирания. Если же плита опирается по всему контуру, усиление делают, соответственно, по всему периметру. Верхняя часть упрочнения работает на сжатие, нижняя – на растяжение, беря на себя основную нагрузку. Поэтому для обустройства нижнего слоя сетки выбирают толстые стержни, а вот для верхней подойдет минимальный диаметр арматуры в плите перекрытия.

Многое в расчетах зависит от величины пролетов – их не советуют делать больше 6 метров. Если расстояние между опорами больше, над самой опорой усиливают верхний слой сетки, между опорами в средине – усиливают нижний слой арматуры.

Прутья арматуры должны быть неразрывными: нахлест должен составлять минимум 40 х диаметр арматуры: так, если диаметр стержня составляет 15 миллиметров, нахлест выполняют в 60 сантиметров. Плиты перекрытия выполняют с использованием горячекатанной стальной арматуры класса А3, диаметром 8-14 миллиметров.

Общие правила такие: для жилого помещения с пролетом не более 6 метров, независимо от соотношения сторон, рекомендуют плиту выполнять толщиной 20 сантиметров, шаг арматуры 20 на 20 сантиметров, диаметр прутков нижнего слоя 12 миллиметров, верхнего – 8.

Инструкция по армированию перекрытия

Чтобы понять, как правильно армировать плиту перекрытия, необходимо рассмотреть несколько важных правил. Главные материалы для выполнения задачи – стальные стержни с рифленой поверхностью из стали класса А4 и бетонная смесь на базе цемента М300, щебня средней фракции и мелкого песка.

В работе пригодятся:

Для опалубки – влагостойкая фанера либо доски
Для перевязки – отожженная проволока и специальный инструмент
Оснастка для гибки заготовок из арматуры
Специальные кусачки или болгарка для резки прутьев
Все необходимое для создания раствора: измерительные приборы, инструменты, емкости и т.д.

Подготовка к выполнению работ простая и включает такие этапы: выполнение расчетов, составление чертежа и схемы усиления, просчет и закупка строительных материалов, инструмента, нарезка заготовок из стержней, подготовка щитов для опалубки.

Краткий алгоритм работы:

Нарезка заготовок из арматуры, связка первого слоя сетки
Расположение сетки с зазором 3-4 сантиметра до поверхности опалубки, закрепление вертикальными стержнями
Привязка сетки второго слоя, монтаж на объекте
Заливка бетоном

Порядок армирования и заливки

Устройство опалубки

Опалубка должна свободно выдерживать вес сырого раствора, визуально не деформируясь – а это около 500 килограммов нагрузки на квадратный метр при условии, что толщина бетона составляет 20 сантиметров. Для создания щитов выбирают фанеру толщиной 18-20 миллиметров, для стоек, ригелей, балок подойдет брус с сечением 10 на 10 сантиметров. Хорошо показала себя в работе профессиональная опалубка.

После сбора опалубки ее проверяют нивелиром.

Монтаж арматуры

Плетение каркаса в один слой выполняется очень редко, обычно делают два слоя (это норма и для обыкновенной, и для ребристой плиты перекрытия). Сначала устанавливают пластиковые фиксаторы (специальные опоры высотой 25-30 миллиметров, необходимые для заливки защитного слоя), на них выкладывается нижний ряд упрочнения, потом параллельно монтируются стержни с одинаковым шагом, на них идет следующий ряд под углом 90 градусов и перевязывается проволокой.

Далее следует установка разделителей слоев, которые сгибаются и вяжутся с одинаковым шагом. По краям нужно усиление продольными П-образными элементами. Верхний слой должен быть ниже опалубки на 25-30 миллиметров. Сборная арматура должна получиться в формате жесткого каркаса, без проблем выдерживающего вес работников.

Далее выполняют заливку, используя бетононасос и уплотняя смесь специальным глубинным вибратором. Заливают за один подход, потом в течение 2-3 дней поверхность смачивают водой, чтобы она сохла дольше и удалось избежать микротрещин. В общем все сохнет 30 дней, лишь после снимается опалубка.

Армирование пустотной плиты перекрытия: пошаговая инструкция

Армирование пустотных плит перекрытия проще всего выполнять самостоятельно вместо использования в строительстве готовых железобетонных конструкций.

Преимущества армирования:

Возможность выполнения ровных и прочных поверхностей
Длительный срок эксплуатации
Сравнительно небольшой вес при сохранении прочности, что позволяет понижать нагрузку на фундамент
Прочность – возможность создавать перекрытия даже для сильно нагруженных конструкций, больших пролетов
Надежность – устойчивость к разнонаправленным нагрузкам, весу 500-800 килограммов на квадратный метр
Прекрасные показатели огнестойкости
Цена вопроса – примерно равна стоимости готовой железобетонной плиты

Что представляет собой армирование плит

В процессе изготовления усиленных элементов перекрытия удается реализовать любую идею касательно планировки, получить надежную и прочную конструкцию. Работы проводятся с соблюдением технологий, материалы закупаются у проверенных поставщиков. Металлические стержни связываются между собой, для изготовления усиленных элементов перекрытия используют стержни диаметром 8-12 миллиметров, устанавливают опалубку и заливают все бетоном, покрывая каркас полностью.

Укладывать стержни с усилением необходимо на таких участках: в центре конструкции, в местах соприкосновения монолита с арками, внутренними стенами, колоннами, при установке тяжелого оборудования, камина, возле отверстий для лестниц, дымоотводных труб, элементов вентиляции и т.д.

Советы по армированию:

Толщину армирования рассчитывают, исходя из длины, используя соотношение 1 к 30, но минимум 150 миллиметров (если опоры расположены на расстоянии 5 метров, толщина перекрытия должна составлять 170 миллиметров).
Элементы укладываются в два слоя.
Для раствора используют бетон М200, М300 с классом прочности на сжатие 150 кгс/см.кв.
Диаметр прутьев составляет 8-14 миллиметров, зависит от нагрузок и количества рядов арматуры: при двухслойном армировании нижний ряд делают со стержнями большего диаметра. Обязательно сплошное ребристое основание для лучшей адгезии с бетоном.
Опалубку делают из влагостойкой фанеры или досок.

Как правильно армировать плиты своими руками:

Процесс достаточно трудоемкий, но все вполне реально сделать самостоятельно. Сначала делают опалубку по периметру помещения из обрезных досок 150 на 25 миллиметров или фанеры толщиной 22 миллиметра (дороже, но поверхность получается идеально ровной). Поперечные бруски крепят с шагом 60-80 сантиметров, строго по уровню под них устанавливая телескопические стойки или вертикальные подпорки. Сверху на каркас выкладывают доски, листы фанеры, если нужно. Между щитами фанеры или досками не должно быть щелей – максимальная герметичность обязательна.
Если плита станет основанием под кровлю, выстилают не боковые доски, а борта из ячеистых блоков и кирпича. После опалубку аккуратно снимают, поэтому изначально крепежные элементы нужно располагать по внешней стороне конструкции.
Арматура вяжется проволокой. Стержни должны быть выложены без разрывов либо внахлест на 50 сантиметров минимум в местах соединений. Поперечная арматура в плите перекрытия скрепляется проволокой с использованием специального крючка. Процесс могут облегчить металлические карты, которые можно укладывать внахлест на 2 ячейки и фиксировать также проволокой.
Металлический каркас устанавливается на фиксаторы или битую плитку, камни на высоте 4-5 сантиметра. Второй слой вяжется с поперечными разделителями, находясь на небольшом расстоянии от первого слоя. Расположение прутьев в бетоне предполагает полное покрытие металлических элементов раствором. Места с большой нагрузкой усиливаются дополнительными стержнями, связанными как обычно.
Стоит заранее заготовить скрутки из вязальной проволоки – сначала бухту скрепляют скотчем в 3-5 точках на равном расстоянии, потом болгаркой режут на куски.
Бетонный раствор проще готовить в бетономешалке, при необходимости можно добавить фибру, пластификаторы. Замешивают в пропорции: 5 частей гравия или щебня, 3 части просеянного песка, 20% общего объема сыпучих материалов воды. Сначала смешиваются все сухие компоненты, потом вливается вода, размешивается и раствор готов к работе.
Заливка обязательно осуществляется с использованием вибратора либо молотка, которым можно постукивать по открытой сетке и элементам опалубки.
В процессе высыхания раствора его смачивают водой путем разбрызгивания. Выжидают 4 недели, на предмет полного высыхания проверяют так: кладут на участок на ночь лист гидроизоляционного материала – если пятен к утру не будет и к поверхности бетон не прилипает, все готово.

Если все делать в соответствии с нормами и расчетами, самостоятельное армирование монолитной плиты перекрытия вполне возможно сделать самостоятельно, обеспечив основанию надежность, прочность, стойкость к разнообразным нагрузкам. При этом важно выполнять все работы в правильной последовательности, выбирать качественные материалы и не отступать от значений, указанных в схемах и чертежах.

Источник

Расчет площади бетона

Подсчитайте, сколько потребуется бетона в кубических ярдах и сколько мешков любого размера. Оба возвращаются при вводе значений длины, ширины и глубины.

Введите ширину, длину и глубину в футах и дюймах или просто дюймах.
Количество кубических ярдов автоматически возвращается чуть ниже.
Выберите размер сумок, и их количество будет возвращено.
В качестве бонуса также возвращается вес бетона.
Из-за особенностей размеров пиломатериалов толщина плиты определяется размерами формовочного материала. Для плиты толщиной 4 дюйма обычно используются 2 x 4 плиты для формования. Хотя технически они имеют ширину всего 3 1/2 дюйма, все же они округляются до 4 дюймов в поле толщины. Лучше иметь немного лишнего, чем мало.

Плитка монолитная

Монолитные плиты в основном используются для магазинов, гаражей и других подобных зданий. У них есть преимущество одновременной заливки фундамента и плиты.Когда все будет готово, это будет один большой кусок бетона. Чтобы найти необходимые кубические ярды, просто разбейте заливку на прямоугольные призмы.

Начните с плиты. Независимо от толщины основания, используйте эту глубину. Ширина и длина будут такими же, как и габаритные размеры пола. Запишите объем.
Теперь об опорах. Многие фундаменты на монолитных плитах вообще не имеют прямоугольного сечения. Внутренняя часть часто бывает достаточно конической из-за характера гравия или другого наполнителя.Найдите среднее значение и используйте его. Например, если опора имеет ширину 1 фут внизу и ее ширину 3 фута вверху, тогда используйте 2 ‘для ширины.
Что касается длины, просто используйте весь периметр.
Вычтите толщину плиты из глубины.
Добавьте этот результат к объему плиты, и в результате получится общее необходимое количество кубических ярдов.

Столбы и колонны

Возможно, будет лучше использовать этот калькулятор объема отверстия под столб для более точного расчета.Или вы можете просто относиться к столбу или колонне, как к квадратному поперечному сечению, а затем умножить на 0,78.

Не забудьте

Этот инструмент точен настолько, насколько точны введенные в него числа. Это может быть труднее, чем кажется, ввести надежные цифры при их измерении в поле, находящемся под пристальным вниманием. Вероятно, у вас будет ограниченное количество времени для проведения каких-либо периодов измерений. Это просто потому, что многие строители ожидают, что вы знаете основные размеры.Не позволяйте обмануть себя поведением, которое может привести к ненадежным результатам в полевых условиях.

Конструкция бетонных плит

— Как строить высококачественные плиты

Бетонные плиты используются для поддержки всего, от садовой мебели до пешеходов и полуприцепов. С таким широким диапазоном целей и требований к опоре бетонные плиты представляют собой множество конструктивных переменных, которые необходимо учитывать перед началом укладки бетона.

Заливка плиты требует эффективного планирования, чтобы все элементы, необходимые для производства высококачественной плиты, были выполнены вовремя (до схватывания бетона) и были выполнены правильно.Знание правильных инструментов для чистовой обработки и правильное время для начала затирки и окончательной затирки имеют важное значение для предотвращения образования пыли, окалины и растрескивания плиты.

Также необходимо обеспечить прочное и устойчивое основание для бетонной плиты, правильно утрамбовав земляное полотно. Игнорирование этого важного шага может привести к серьезным проблемам с осадкой и растрескиванием плит, особенно в плитах, размещенных на плохом грунте или в условиях интенсивного движения.

Информация о бетонных плитах

Определение правильной конструкции бетонной смеси и требований к армированию с учетом ожидаемого воздействия на плиту и условий движения также имеет важное значение.Вам нужно будет рассчитать надлежащее водоцементное соотношение и требования к воздухововлечению для бетонной смеси, чтобы убедиться, что плита будет работать так, как задумано. Правильное расположение и поддержка арматуры также важны для контроля и минимизации растрескивания.

После укладки бетона вам необходимо решить целый ряд новых проблем, таких как правильное размещение и расстояние между контрольными швами и адекватное отверждение. Выбор времени и выполнение этих действий после заливки одинаково важны для хороших характеристик плиты, поскольку быстрое высыхание плиты и неправильная установка контрольных швов могут привести к недостаточной прочности и нежелательному растрескиванию.Бетон, отвержденный во влажном состоянии не менее семи дней, примерно на 50% прочнее неотвержденного бетона.

Информация в этом разделе проведет вас через шаги, необходимые для строительства высококачественных бетонных плит на грунте, и поможет избежать ошибок, которые могут привести к снижению производительности или, что еще хуже, к разрушению плиты. Вы также найдете советы по составлению бетонной смеси и расчету водоцементного отношения.

СОЗДАЙТЕ ПЛИТУ ВЫСОКОГО КАЧЕСТВА ИЗ МАРКИ

Зачем строить высококачественную плиту на уклоне лучше всего ответить на вопрос «что происходит, когда вы этого не делаете!»

Если бетон ниже уровня (более дюйма на 10 футов), это вызывает дорогостоящую установку прокладок или обрезку каркаса.Если не внести исправления во время обрамления, линии крышки (там, где стена соприкасается с потолком) могут быть заметно неровными.

Если водоцементное соотношение выше 0,50 , бетон может быть чрезмерно проницаемым, что приведет к расшатыванию клея для виниловых полов, образованию плесени или плесени под винилом, образованию винила — к желтому цвету, а затирке плитки — к намоканию. Чрезмерное растрескивание может вызвать дополнительные проблемы с материалами пола и проникновением воды через плиту. Узнайте больше об использовании низкого отношения воды к цементу.

Если воздухововлечение не используется в смеси в холодном климате, вода внутри бетона может расшириться при отрицательных температурах и разрушить бетон.

Если контрольные швы не используются с правильным интервалом и размещением, могут образоваться неприглядные трещины, выходящие из винила или разрывающиеся между плиточным раствором. Узнайте больше о размещении контрольных швов.

Если в плите используется проволочная сетка, но не используются блоки для поддержки сетки, сетка может оказаться на земле, а не в бетоне, таким образом, возникающие трещины могут расширяться, вызывая проблемы с полом или водопроницаемостью.Вместо этого подумайте о волокнах в бетонной смеси.

Если земляное полотно не утрамбовано и земля становится насыщенной после сильного дождя, канализационные траншеи под домом могут обрушиться, или канавы инженерных коммуникаций, соединяющиеся с улицей, могут обрушиться под проезжей частью или другими бетонными плоскими конструкциями, не оставляя опоры для конкретный.

Если бетон не затвердел должным образом , в бетоне могут образоваться трещины, которые в противном случае не образовались бы. Правильное отверждение задерживает усадку при высыхании до тех пор, пока бетон не станет достаточно прочным, чтобы противостоять растрескиванию при усадке.Бетон, выдержанный во влажном состоянии в течение 7 дней, примерно на 50% прочнее, чем бетон, выдержанный в течение того же периода на сухом воздухе.

ДЕКОРАТИВНЫЙ БЕТОН ЛЕСТНИЦЫ

Особая гордость за квартиру вокруг вашего дома. Подъездные пути, дорожки и патио вокруг вашего дома будут открыты для всеобщего обозрения.

Просмотрите раздел «Декоративный бетон» и подумайте, как отделка из открытого заполнителя, цветной бетон или один из других вариантов в этом разделе может сочетаться с камнем или другой внешней отделкой вашего дома.

Если вы все же выберете декоративный бетон или выберете простой бетон для плоских работ, следуйте инструкциям по созданию высококачественных бетонных плит, и вы будете довольны результатами.

Concrete Contractors Near Me — The Concrete Network

* ConcreteNetwork.com не владеет и не управляет какой-либо из вышеперечисленных компаний. Таким образом, покупатель принимает на себя ответственность за проведение комплексной проверки любой фирмы до заключения с ней контракта.
1. Проверьте рекомендации (спросите у компании) 2.Уточняйте у лицензирующих органов. 3. Уточняйте у Better Business Bureau.

Найдите потенциальных клиентов: разместите здесь свою компанию

КАК НАЙТИ ИНФОРМАЦИОННЫЕ, ИНСПИРАЦИОННЫЕ И БЕТОННЫЕ КОМПАНИИ

Узнайте о декоративном бетоне из наших экспертных статей, видео, справочников по стоимости и многого другого
Найдите вдохновение, просматривая тысячи фотографий качественных бетонных работ со всей страны
Связывайтесь с подрядчиками на своих условиях (мы также ненавидим спам-звонки и надоедливые электронные письма)

Совет. Если вы живете в сельской местности и не можете найти подрядчиков по бетону поблизости, попробуйте осмотреть окрестности.Многие подрядчики готовы преодолевать разумные расстояния.

ЧЕМ ОТЛИЧАЕТСЯ БЕТОННАЯ СЕТЬ?

Мы занимаемся этим более 20 лет.
С 1999 года мы связали таких людей, как вы, с местными бетонными подрядчиками в США и Канаде.
Мы считаем, что поиск подрядчика должен вызывать меньше стрессов.
Мы помогли сотням тысяч людей сравнить подрядчиков и получить расценки на коммерческие и жилые проекты.
Мы знаем декоративный бетон
Мы уделяем основное внимание декоративным услугам, поэтому компании, которые вы найдете здесь, могут разнообразить ваш бетон по индивидуальному заказу.
Мы делаем все просто
Вам не нужно отвечать на ряд вопросов, прежде чем вы сможете увидеть ближайших к вам подрядчиков.
Мы не посредники.
Вы полностью контролируете, когда, как и с какими подрядчиками вы контактируете. Ваш телефон не перестанет звонить после посещения нашего сайта.

СОВЕТЫ ПО НАЙМУ БЕТОННОГО ПОДРЯДЧИКА

Используйте это руководство, чтобы подготовиться к найму подрядчика для выполнения бетонных работ. Эти 8 простых шагов — ваш ключ к пониманию того, какую информацию вам следует искать, какие вопросы следует задавать, а также к пониманию некоторых жизненно важных правил, которые можно и чего нельзя делать в процессе. Ваша готовность может повлиять на то, насколько плавно будет установлен ваш проект. Распечатайте копию этой диаграммы и обращайтесь к ней на каждом этапе своего проекта.Прежде чем вы это узнаете, вы тоже будете наслаждаться своим новым бетоном!

Как нанять подрядчика для внутренних бетонных работ
Если вам нужен бетонный пол или бетонные столешницы, или вы хотите преобразовать существующий бетон с помощью окрашивания или полировки, выполните следующие восемь шагов, чтобы процесс найма подрядчика прошел гладко.

Выбор подрядчика по бетонному полу

Как нанять подрядчика для наружных бетонных работ
Вам нужен бетонный подъезд или внутренний дворик, или, может быть, вы хотите отремонтировать существующее? Штампованный бетон — отличный выбор для улицы.Воспользуйтесь этими советами, чтобы помочь вам нанять подрядчика для выполнения работы.

5 ВЕЩЕЙ, КОТОРЫЕ ХОТИТ ВАМ ЗНАТЬ ВАШ БЕТОННЫЙ ПОДРЯДЧИК

После того, как вы наняли подрядчика по бетону для вашего следующего проекта (конечно, после получения рекомендаций и проверки их квалификации), вам следует сразу же знать несколько вещей, чтобы проект был успешно запущен. Часто эти вопросы остаются невысказанными и просто никогда не обсуждаются. Приведя их к своему подрядчику и выложив все на стол, вы улучшите рабочие отношения и получите ожидаемые результаты высокого качества.В свою очередь, ваш подрядчик будет уверен, что его работа будет оценена по достоинству, и что вы поймете, что нужно для достижения наилучшего качества работы. Поэтому, прежде чем ваш проект начнется, обязательно встретитесь со своим подрядчиком и дайте ему возможность рассказать вам эти пять вещей, которые он хочет, чтобы вы знали.

L.L. Geans Construction

1. Попросите у меня образец или макет.

Чтобы избежать неожиданных сюрпризов, попросите меня сделать макет, сделанный из тех же материалов, инструментов и техник, которые я планирую использовать в вашем проекте.Также приходите в мой выставочный зал, где я выставляю небольшие образцы узоров, цветов и техник, на которых я специализируюсь.

Институт декоративного бетона

2. Не бойтесь просить чего-то возмутительного.

У вас есть что-то особенное для вашего бетонного пола или столешницы? Возможно, вам нужна необычная цветовая гамма или дикий геометрический дизайн, как показано на изображении бетонного покрытия с более чем 200 вырезанными вручную и окрашенными кругами. Не бойтесь делиться своими идеями.Мне нравится возможность проявить творческий подход.

3. Ожидайте (и принимайте) несовершенство.

Бетон не является промышленным продуктом, сходящим с конвейера, поэтому следует ожидать некоторых незначительных дефектов. На самом деле, многих людей привлекает декоративный бетон, потому что эти недостатки придают моей работе характер, например, пятнистые цвета окрашенного пола или органичный вид бетонной столешницы.

Nobel Concrete

4. Моя работа займет некоторое время.

Из-за ручной работы мои декоративные бетонные инсталляции часто занимают несколько дней или больше, в зависимости от сложности проекта. Например, чтобы создать индивидуальную бетонную столешницу, мне нужно будет сделать шаблоны, построить форму, разместить и вылечить бетон, добавить цвет или пятно, а затем отполировать и запечатать поверхность. На все это нужно время, но ваше терпение будет вознаграждено.

Институт декоративного бетона

5. Не пренебрегайте уходом за бетоном.

Бетон

чрезвычайно прочен, и я могу запечатать его, чтобы сделать его устойчивым к пятнам и погодным условиям, но это не значит, что он беззаботный. Регулярная чистка и небольшая TLC сохранят его великолепный вид на долгие годы. Получите эти практические советы по уходу за бетонными полами, плитами и столешницами.

СВЯЗАННЫЙ:
Важные советы при найме подрядчика по ремонту фундамента
Concrete Associates

Дополнительная информация: Узнайте больше о декоративном бетоне в сети Concrete Network.Вы также найдете бетонные фотогалереи для декоративных применений, таких как штампованный бетон, окрашивание кислотным травлением, бетонные полы, столешницы, террасы и полированный бетон. Изучите декоративные методы обработки бетона, такие как герметизация, окраска, уход и многое другое.

Монолитные бетонные опоры Полы Фундаменты

Ниже приводится аннотация из Groovy Concrete …

Пазовый бетон

Как сделать бетонный монолитный пол и фундамент

В этой статье: Калькулятор заполнения и калькулятор бетона
Эта статья представляет собой отрывок из книги «Multitorial: Straw Bale Energy, раскрытая Расти Клайн».
Проектирование железобетонного фундамента

«Построй свой замок в воздухе.. .
но сначала положите под него хорошее основание «.
РЖАВЫЙ КЛИН

Монолитное определение: «Имея массивную однородную структуру, не допускающую индивидуальных вариаций», согласно Стандартному словарю Funk & Wagnall.

При правильном армировании это мой выбор по цене, скорости и структуре. Его также легче всего передать. Когда бетон заливается целиком и подкрепляется достаточным количеством стали, чтобы не расслаиваться, это, безусловно, лучший выбор. Без армирования швов и холодных стыков не бывает.Нет ни сборных, ни бетонных опор.

Монолитный:

Это тип, показанный в анимации в перечисленных выше стилях несущей способности. Шаги следующие:

Формы устанавливаются и закрепляются на высоте, установленной во время разметки (минимум 8 дюймов над самым верхним углом), и прямо к линиям струн на бетонных плитах плюс ширина изоляции по периметру. Все установлено для фундаментов фундаментов.
Грязь или насыпь (для глубин более 3 дюймов рекомендуется хорошо уплотняемый «AB») для распределения и уплотнения до уровня на 4–3 1/2 дюйма ниже уровня готового пола.(Получите Groovy Concrete для улучшения конкретных деталей). Любая черная сантехника и электрика.
Устанавливается арматура пола или бетонная сетка. Кроме того, необходимо установить плиту на армировании грунта. Это должно быть усиление конструкции, рассчитанное на усиление строительной арматуры верхней конструкции и любой арматуры колонн. При необходимости учитывайте любую сейсмическую арматуру или в соответствии с нормами для армирующих стен.

Арматурный стержень

устанавливается и закрепляется в траншеях, а другой устанавливается на 3 дюйма ниже линии пола по верху плиты (см. Армирование).
Проведена инспекция округа или города.
На формах наносятся метки для болтов или закладных.
Утеплитель размещается по внутреннему периметру форм.
При необходимости или желании проводится обработка термитов.
Перекрытие и фундамент заливаются из автобетоносмесителя вместе — без холодных швов.
Toe up устанавливается в мокрый бетон — для стен, построенных из самана или соломы.
В мокрый бетон закладываются болты и закладные.

На этом этапе в Multitorial вы найдете анимацию.

Вот пример калькулятора, который вы найдете в Multitorial:

Длина Футов Дюймы
Ширина футов
Дюймы
Глубина в дюймах
Вам нужно: Кубические ярды заполнения — или:
Тонны заливки. Все техники описаны выше, но шаги меняются. Это будет проще, если вам будет немного помочь.

Straw Bale & Groovy Concrete

Скачать $ 25.99 USDCD USPS Доставлено 29,99 долларов США Международные 32,99 долларов США

(PDF) Особенности расчета и проектирования сложных бетонных монолитных плит

5. Традиционный расчет прочности сложного перекрытия, основанный на распределении

сил пропорционально жесткости, может быть использован для предварительной оценки

Прочность комбинированных балок, ввиду ее простоты и доступности.

6.Результаты этого исследования распространяются на другие типы сложных перекрытий, включая железобетонную плиту

, профилированные перекрытия и стальные балки.

Список литературы

1. V.S. Бабалич, Э. Андросов Металлоконструкции железобетонные и проспект

их применение в строительной практике России. Успехи современной

науки. 4, 205-208 (2017)

2. P.I. Егоров, С.А. Королев Железобетонные перекрытия Дальний Восток: проблемы развития архитектурно-строительного комплекса

.1, 310-313 (2015)

3. А.Г. Тамразян, С.Н. Арутюнян К оценке надежности стальных плит

плит с профнастилом Вестник инженеров-строителей. 6, 52-57 (2015)

4. Н.Г., Гоншаков, А.Г. Гоншаков, М.С. Сергеев, М.О. Лисятникова Определение

вместимости плиты монолитного железобетона со стальным профнастилом,

работающих в двух направлениях Бюллетень строительной техники 12 (1000), 48-49 (2017)

5.Г. Бажин Анализ напряженного состояния при включении балочного перекрытия

в том числе совместная работа профнастила Международный научный журнал. 6, 61-65

(2017)

6. В.С. Кузнецов, Ю.А. Шапошникова, К. Будошкина, Ю. А. Мурлышева, А.С.

Улямаев Укрепление железобетонных перекрытий предварительно напряженной арматурой

Инженерный вестник Дона. 2 (2018)

7. В. Чередников, О.Воскобийнык, О. Чередникова Оценка модели снования

для расчета полистиролбетонных плит с профилированным стальным листом Periodica

polytechnica: гражданское строительство. 61, 3, 483-490 (2017)

8. Румянцева И.А. Сталь профилированная в железобетонных перестраховках Транспортное строительство.

4, 28 (2009)

9. В.С. Кузнецов, Ю.А. Шапошникова, К. Будошкина, Ю. А. Мурлышева, А.С.

Улямаев Анализ работы сборных балок в широком диапазоне нагрузок

Инженерный вестник Дона.2 (2018)

10. E.L. Айрумян, Н. Каменщиков, И.А. Румянцева Особенности расчета

монолитных плит

из композитных плит на стальном профилированном перекрытии Промышленное и гражданское

инженерное. 9, 21-26 (2015)

11. С.О. Постанен, А.Ю. Березкина, В. Комиссаров, М. Постанен Армированный сталью

бетонные полы на стальном профилированном полу. Молодой ученый. 26, 74-76 (2016)

12. А.Г. Тамразян, С.Н. Арутюнян К учету профнастила как рабочей

арматуры в расчете монолитных железобетонных плит под перекрытие

Промышленное и гражданское строительство.7, 64-68 (2016)

13. Ф.С. Замалиев К расчету стальных плит со стальным профнастилом Новости

Казанский государственный архитектурно-строительный университет. 3, 129-134 (2016)

14. A.M. Зулпуев., К. Бактыгулов Двумерная модель расчета

железобетонных композитных балок

методом сосредоточенных деформаций

АРПН Журнал технических и прикладных наук. 4, 1030-1037 (2017)

15.А.А. Уманский Справочник проектировщиков промышленных, жилых и общественных зданий

и строений. Расчетно-теоретическая М., Государственное издательство литературы по строительству, архитектуре и строительным материалам

. (1960)

16. СНиП 35.13330.2011 Мосты и трубы (1984)

17. СНиП 35.13330.2011 Мосты и трубы (2011)

18. СП 266.1325800.2016 Конструкции железобетонные. Правила проектирования (2016)

MATEC Web of Conferences 251, 02027 (2018) https: // doi.org / 10.1051 / matecconf / 201825102027

IPICSE-2018

Высота перекрытия для жилого дома. Расчет железобетонных перекрытий

Мечтать о собственном доме — вполне обычное дело, но когда такая мечта начинает сбываться, приходит настоящее счастье и, конечно же, возникает другая проблема — как правильно и эффективно справиться с каждым этапом строительства. Приглашенная бригада по строительству домов под ключ справится с этой задачей, но также нужно уметь руководить строительством самостоятельно.

Когда не обойтись без устройства монолитного пола

Самым надежным вариантом перекрытия между этажами считается монолитное, из бетона и арматуры. Есть несколько случаев, когда монолитный пол при строительстве дома необходимо использовать в обязательном порядке. Ни для кого не секрет, что этот метод на 100% надежен, но при этом очень дорог. В каких ситуациях можно сэкономить и использовать более дешевый метод, а в каких — никак нельзя:

— Например, нет возможности доставки и монтажа сборных железобетонных плит, а также если вы отказались от других вариантов;

— Особая конфигурация дома и стен в нем, при которой невозможно уложить необходимое количество плит перекрытия, здесь требуется создание большого количества монолитных секций.Еще возможна реализация проекта с монолитным перекрытием, но потребуются дополнительные расходы на кран и опалубку.

Монолитный перекрытие сложной формы

— Отрицательные условия могут стать причиной выбора только монолита, так как он прочен и практически в любых условиях. Например, легко выдерживает повышенную влажность, большие нагрузки и невозможность обеспечить нормальную гидроизоляцию. Смотрите стоимость фундаментной плиты. Теперь плиты перекрытия могут подвергаться предварительному напряжению, для усиления конструкции используются стальные тросы.Благодаря высокой прочности профиль практически не растягивается или имеет низкие значения прочности. Однако такие пластины быстрее становятся хрупкими и коррозионными.

— Если перекрытие совмещено с монолитным поясом — при одинаковой цене пояса и сборного пола, а также монолита логичнее выбрать последний вариант. Трудоемкие грунтовые условия — высокая сейсмичность, просадки и т. Д. Могут стать проблемой.

О толщине монолитного перекрытия

Устройство монолитного пола по проф.

Армирование во всей бетонной конструкции занимает определенное место — в зоне наибольшего растяжения, чтобы помочь прочно сжать все основание.Такое армирование называется продольным. Еще одним фактором успеха является то, что арматура должна иметь хорошее сцепление с бетоном, иначе ее функция не будет выполняться с максимальной точностью, для этого по всей плети арматуры нанесены специальные насечки. Арматурные стержни располагаются с определенным шагом для перекрытий, равным 15-20 см. В зависимости от ряда факторов арматура может быть установлена в нижней или верхней части бетона. Наибольшие напряжения в конструкции возникают в нижней части плиты, вверху по краям и в центре — именно эти участки усилены арматурой.Цена на кладку газобетонных перегородок на порядок ниже, но ее выбирают не всегда из-за давления и веса, оказываемого на такие перекрытия, ведь газобетон — достаточно легкий материал. Однако нагрузки все же необходимо рассчитывать заранее.

Второй вид арматуры — поперечный, он расположен вертикально. Благодаря ему армирование будет более точным и правильным. Его внешний вид напоминает опорные рамы или гнутые детали. Эти элементы обычно изгибаются сразу на месте из существующей арматуры, поэтому используемую арматуру необходимо учитывать при заказе основной арматуры для монолитного перекрытия.

Арматурный каркас монолитного перекрытия

Если плита не сильно нагружена, то поперечная арматура играет исключительно конструктивную роль. Если нагрузки на плиту большие, то такой вид армирования поможет уберечь плиту от разрушения. Поскольку в загородном строительстве практически нет непомерных нагрузок на плиту, играет конструктивная роль — бетон воспринимает опорную поперечную силу. Но установка кровли в СПб.Петербург осуществляется после устройства монолитного пола и строительства дома общей коробки, но это не менее важный и сложный процесс.

Преимущества монолитных полов, отличия от других типов

Среди значительных преимуществ использования монолитного перекрытия при строительстве частного дома — возможность проводить работы без тяжелой техники, нельзя использовать краны или манипуляторы. Вам не нужно привлекать и использовать ручной труд для перемешивания и подъема бетона.Но, как правило, приходится использовать две вещи — автобетоносмеситель и бетононасос, чтобы доставить бетон на желаемую залитую площадь плиты.

Использование бетононасоса в устройстве монолитного пола

С помощью монолита можно перекрыть даже сложные с конструктивной точки зрения помещения, чего нельзя сказать о сборных железобетонных плитах. Если сравнивать монолит с деревянным полом, то прочность будет не на стороне последнего варианта.При небольшой толщине монолитного слоя он выдерживает практически все значительные нагрузки, а его прочность практически не подвергается сомнению. Увеличилась и огнестойкость монолита — например, перекрытие второго этажа по деревянным балкам выдержит огонь 15 минут, монолитное — 65 минут и более.

Сложные конфигурации этажей

Существуют сложные виды монолитных плит (что тоже влияет на стоимость монтажа кровли), которые необходимо правильно рассчитать, правильное армирование в этом случае также является обязательным этапом.В результате у нас всегда получается индивидуальный дизайн с учетом индивидуальных особенностей нагрузки, конструкции и других параметров. Специалисты помогут в этом случае произвести правильный расчет, а также сэкономить.

Типы монолитных перекрытий тоже разные: например, востребованы плоские монолитные плиты. Мы уже писали, что толщина относится к размеру пролета как от 1 до 30. Правильное соотношение бетона и арматуры в конструкции всегда приветствуется, так как не будет перерасхода этих двух компонентов, который не приведет к к увеличению силы.

Также следует учитывать, что монолит лучше выполняет свои функции на меньшем расстоянии. Несущие стены и колонны в доме переносят вес перекрытий на фундамент, а их толщина должна быть не менее 25 см (длина кирпича). На определение толщины стенки влияет сразу несколько факторов:

Размер пролета;

Количество пролетов;

Назначение помещения;

Этажность дома.

Если была выбрана толщина бетона менее 15 см, то армирование выполняется только в один слой, однако решение все равно принимается на основании соответствующих норм и правил (см. Официальные документы). Если толщина слоя превышает 15 см, то, как правило, учитывается расположение двух слоев арматуры. Арматура связана специальной вязальной проволокой. Сетка имеет ячейки стандартного размера 15х15 или 20х20 см. Арматура имеет диаметр 8-14 мм. Специалисты рекомендуют на протяжении всей работы использовать сетку с одинаковыми ячейками.

Если требуется дополнительное армирование, то оно выполняется отдельными стержнями длиной от 40 до 150 см — в зависимости от перекрываемых пролетов и нагрузок.

Армирование, установка опалубки

В частных домах, в которых нет колонн, но есть классические несущие стены, сначала применяется основное армирование, а отверстия дополнительно оформляются каркасом. Что касается опалубки, то ее можно устанавливать как по всей площади, так и частично. Чаще применяется способ монтажа на всю площадь — более основательный.Стеллажи аккуратно выставлены, вес бетона 200-300 кг на квадратный метр … На опалубку кладут ДСП — такого же материала хватит на два применения — всего два этажа классического частного дома. Опалубка может быть сделана из досок или листов ДСП, что также бывает в специальной глянцевой водостойкой опалубке.

Необходимо следить за тем, чтобы в опалубке не было даже небольших щелей, иначе цементное молоко будет стекать вниз, снижая прочность всей конструкции.

Бетонный слой под арматурой всегда должен быть не менее двух сантиметров. Плашки необходимо поставить на опалубку под арматуру, приподняв арматурный каркас от опалубки. По консистенции бетон должен быть умеренно густым и жидким, определяющей характеристикой является его пластичность, которая позволит ему равномерно заполнить все пустоты и заметно уплотнить.

Марка бетона для монолитных полов используется не ниже М200, класс — В15.

После заливки бетона до полного затвердевания за ним следует тщательно ухаживать и контролировать — например, летом не давать ему высыхать и периодически смачивать водой (увлажнять), накрывать обычная пленка для поддержания необходимой влажности по технологии.

Утепление и звукоизоляция монолитного пола

После заливки бетон набирает максимальную прочность примерно через четыре недели.Если опалубку снимают раньше, рекомендуется установить специальные подпорки. Высокая плотность бетона хорошо проводит звук, поэтому без звукоизоляции помещения не обойтись. Для этого под стяжку засыпается керамзит или укладывается экструдированный пенополистирол. Бетон также проводит холод, поэтому рекомендуется утеплять пол, а именно внешние края (торцы). При этом на эти торцы снаружи дома накладывается утеплитель. Не забывайте о своевременном выполнении коммуникаций и проводов, иначе после застывания монолитного пола сделать это будет сложно.

Высокая прочность бетонного монолита не вызывает сомнений, ведь история его использования насчитывает века. Ленточный фундамент или фундамент на буронабивных сваях в большинстве своих точек аналогичен монолитному перекрытию. Заручившись знаниями правильной технологии устройства монолитного пола и контролируя процесс выполнения, вы обязательно получите именно тот дом, который будет стоять десятилетиями, обеспечивая вам тепло, комфорт и надежную защиту.

Расчет межэтажного монолитного железобетонного перекрытия
заинтересован в том, чтобы частный застройщик получил следующие основные параметры: максимальное расстояние пролета перекрытия без дополнительного армирования, толщину перекрытия, стоимость строительства.Эти параметры необходимо учитывать при индивидуальном проектировании жилых домов.

Толщина перекрытия

Минимальная толщина межэтажной монолитной бетонной плиты — 160 мм. это минимальные размеры для формирования пространственного арматурного каркаса с помощью стержневой металлической арматуры AIII d12 в 2 яруса с соблюдением минимального расстояния до поверхности плиты 25 мм для создания защитного слоя бетона.

В зависимости от расстояния пролетов между несущими стенами и колоннами толщина межэтажного перекрытия может составлять 160/180/200/220 мм.

Расчет межэтажного перекрытия по толщине можно быстро произвести с помощью простого калькулятора:

Например, при пролете 5 м толщина плиты будет 160 мм.

Максимальный пролет монолитного перекрытия без дополнительного армирования — 6,5 м. При пролетах более 6,5 м потолок необходимо дополнительно укрепить монолитными балками (ригелями) или колоннами.

Монолитный межэтажный пол имеет стандартные значения прогиба, которые необходимо учитывать при бетонировании.Расчет прогиба монолитного межэтажного перекрытия также можно быстро выполнить с помощью следующего калькулятора.

Типы монолитных перекрытий
Опора монолитного перекрытия на профнастил
Программа армирования сплошных перекрытий
Расчет на прочность монолитной плиты перекрытия

В настоящее время многоэтажные дома проектируются по единым габаритным схемам, основным типом полов являются сборные перекрытия.Использование монолитных плит необходимо тогда, когда по каким-либо причинам необходимо отступить от единых размерных схем. Например, если архитектурные или технологические требования предусматривают особые характеристики здания (высота этажей, величина нагрузки, сложность очертания в плане).

Такие перекрытия намного жестче.

В области проектирования многоэтажных конструкций бытует мнение, что монолитные железобетонные плиты непромышленные.

Однако при использовании панельной опалубки и надлежащей механизации работ монолитный пол становится промышленным и требует меньше денег (экономия энергии).

Их преимущество заключается в большей жесткости, в отличие от унифицированных конструкций (причина этого — прочное соединение элементов плиты), в результате чего монолитные плиты зачастую более экономичны (из-за отсутствия сварных соединений и меньший расход материала).Главный недостаток такого перекрытия — сложность работы в холодное время года.

Расчет монолитного перекрытия: обратиться за помощью или преодолеть самому?

Нет сомнений в том, что в оптимальном варианте возведение монолитной плиты осуществляется в полном соответствии с планом. Расчетный расчет, который проводят специалисты, имеет ряд преимуществ:

Схема монолитного армированного перекрытия: назначение конструктивных элементов.

Монолитный пол имеет необходимую несущую способность.
Количество и диапазон арматуры, толщины и марки, которые используются в конструкции по расчету профессионалов, считаются оптимальными, что позволяет избежать ненужного избытка материалов и чрезмерных трудозатрат.
Разработанная специалистами строительная программа позволяет опирать монолитную плиту не только на стены, но и на отдельные колонны, что значительно расширяет свободу планировки дома.Причем армирование конструкции в местах ее соприкосновения с колоннами во многом отличается от армирования обычного перекрытия, так как на таких участках необходимо устанавливать вспомогательные стержни арматуры.
В проекте сделан четкий расчет всех объемов работ, что очень помогает облегчить возведение конструкции, когда для выполнения работ вы решаете обратиться в строительную компанию или в частную команду.

Но что делать, если по каким-то причинам к таким специалистам нельзя обратиться? Попробуйте рассчитать прибор самостоятельно а? Конечно, вы можете предпринять такую попытку, но осуществить задуманное без специального образования и навыков вряд ли удастся.Плюс к таким попыткам, от осознания того, что невозможно постичь такой расчет «в отважной кавалерийской атаке», многие впадают в панику и уныние.

Но не стоит отчаиваться, ведь вы строите собственный дом, а не торгово-развлекательный центр с размерами помещений 12 на 24 м, поэтому для частного дома можно прибегнуть к стандартному решению. А за консультацией к специалистам стоит обращаться в тех случаях, если вы решили сделать свой дом с рядом монолитных колонн и несущим перекрытием, или в том случае, когда пролет перекрытия будет превышать 7 м.

Ребристые монолитные плиты представляют собой систему поперечных балок — первичной и вторичной, которые монолитно соединены между собой и сверху соединяющей их плитой.

Вернуться к содержанию

Виды монолитных перекрытий

Балки и фермы, элементы балочного перекрытия, составляют единое целое с монолитной конструкцией.

Существуют балочные и безрамочные системы перекрытий. Балочный тип отличается наличием ригелей, которые располагаются либо поперек конструкции, либо поперек.не имеет выступающих ребер. Как показывает практика, наиболее целесообразно использовать поперечное расположение перекладин. Но все же окончательный вариант зависит от назначения возводимого монолитного перекрытия, направления технологических потоков в помещениях, характера размещения нагрузок, способа монтажа каркаса, возможно размещение крупногабаритных оборудование непосредственно на ригелях конструкции, снижается нагрузка на отдельную ригель. При устройстве монолитного строительства балки и фермы становятся одним целым с плитами.

Монолитная плита безбалочного типа не имеет выступающих транцевых нервюр. Вместо них из места, где находится пролет, выступают участки плит 0,2-0,3. Им отводится роль плоских плоских балок, которые работают между колоннами в пролете по балочной схеме. Из-за этого исключено устройство отверстий и проемов в сечениях межколонных плит монолитного перекрытия; в этом качестве может использоваться средняя часть монолитной плиты. Монолитные конструкции принимаются толщиной, примерно равной 1/32 от наибольшего пролета, а если пролет не превышает 6 м, проще сделать монолитные плиты перекрытия плоскими.

Вернуться к содержанию

Полы ребристые монолитные

Плиты перекрытия в этой конструкции опираются на основные и второстепенные балки.

Монолитные ребристые конструкции с балочными перекрытиями состоят из основных балок, второстепенных балок и плиты, которая объединена с балками в монолитный блок. Основные балки имеют упор на колонны и могут располагаться в поперечном или продольном направлении. Пролет основных балок принимается в пределах от 6 до 8 м.Высота основных балок принимается равной 1 / 8–1 / 15 величины пролета, а ширина — ½ высоты. У второстепенных балок монолитной конструкции пролет составляет 5-7 м, а шаг второстепенных балок устанавливается от 1,5 до 3 м. Величина толщины плиты зависит от назначения монолитного перекрытия, но должна быть не менее 60 мм. Если предусмотрены значительные нагрузки, то толщину плиты можно увеличить до 120 мм.

Плиты перекрытия работают в коротком направлении, опираясь на основные и второстепенные балки.При строительстве ребристый монолитный пол требует немалых материальных и трудовых затрат, по этой причине их часто заменяют.

Вернуться к содержанию

Безбалочный тип монолитного перекрытия

Безрамочная монолитная конструкция основана на массивной плите, опирающейся на колонны. В этом типе перекрытия, по сравнению с ребристым, упрощается устройство опалубки. Различные архитектурные формы монолитных капителей. Толщина плиты принимается в пределах от 1/30 до 1/35 от большего пролета.Безбалочные плиты позволяют использовать объем плиты и экономически выгодны при пролете не более 6 м при квадратной сетке колонн и равномерно распределенных тяжелых нагрузках на монолитную плиту. Безбалочный тип монолитного перекрытия более востребован в промышленном и жилом строительстве в случае гладкого перекрытия.

Вернуться к содержанию

Устройство монолитного перекрытия по профнастилу

При проектировании монолитного перекрытия по профнастилу необходимо соблюдать правила и требования СНиП II-23-81 «Металлоконструкции» и СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».

Монолитные плиты на профнастиле применяются при строительстве многоэтажных общественных и производственных зданий с широким диапазоном нагрузок, при нестандартных пролетах и ступенях конструкций, большом количестве отверстий и проемов, при реконструкции. строительства и строительства рабочих площадок. Плиты перекрытия монолитные в один пролет, с наружным армированием в виде открытого снизу стального профилированного перекрытия, обладают огнестойкостью в течение 30 минут, плиты перекрытия сплошные, имеющие более одного пролета, с верхней арматурой, расположенной по всему пролету — 45 минут и больше.

Для многоэтажных домов с широким диапазоном нагрузок применяют монолитные перекрытия по профнастилу.

Профнастил, используемый для армирования пола, должен иметь защитное покрытие (оцинкованное или любое другое), которое может придать ему устойчивость к процессам коррозии. Для которых выполняется профнастил, можно использовать тяжелые бетоны на мелкозернистом или обычном заполнителе, а их класс прочности на сжатие должен быть не ниже В15.Стальные прогоны изготавливаются сварными из листового проката или профильной стали или из катаных двутавров.

Это перекрытие основано на монолитной железобетонной плите, которая бетонируется вдоль профнастила и используется в качестве внешнего армирования после того, как бетон наберет необходимую прочность. Плита может поддерживаться железобетонными или стальными прогонами, а также бетонными или кирпичными стенами. Пролет плиты выбирается в пределах от 1,5 до 6 м. Возможен больший пролет при возведении временных опор во время бетонирования и набора прочности.Профилированные листы стыковать встык по прогонам по длине без нахлеста. По ширине профнастил стыкуется внахлест боковых кромок. Для местного или общего назначения устанавливается вспомогательная арматура в виде отдельных стержней, сеток и шпангоутов.

Толщина бетона поверх профнастила должна быть не менее 30 мм, а если в конструкции пола нет бетонной стяжки, то толщина должна быть не менее 50 мм.

Толщина бетонной полки монолитной плиты над профилированными листами определяется расчетом деформации и прочности, а также следующими технико-экономическими соображениями.Его величина должна быть не менее 30 мм, а при отсутствии бетонной стяжки в конструкциях перекрытия — не менее 50 мм. Листы профнастила направлены вниз широкими гофрами. Если размер отверстия в настиле не превышает 500 мм, то необходимо усилить монолитную конструкцию в виде установки в гофры примыкающих к отверстию продольных стержней арматуры, которые вставляются за осью опоры. прогоны или в виде поперечных стержней, которые будут ограничивать отверстие, приводя их к двум или трем гофрам за пределами планки с каждой стороны.Если размер отверстия по гофре профнастила превышает 500 мм, то необходимо предусмотреть в конструкции перекрытия вспомогательные элементы каркаса балки по контуру отверстия, которые передают нагрузку от ослабленного участка с помощью отверстие для прогонов.

Стальной профнастил на стадии строительства является несущей конструкцией … Проведя расчет, выясняется его жесткость и прочность как у тонкостенного стального изгибающегося элемента, который действует на нагрузку от его массы настила, массы бетона. и монтажные нагрузки, включающие массу рабочих и оборудования при возведении монолитного перекрытия.В процессе эксплуатации несущая конструкция представляет собой монолитную железобетонную плиту перекрытия, в которой профилированные листы используются в качестве внешней рабочей арматуры.

Плита перекрытия представляет собой горизонтальную конструкцию здания, отделяющую этажи друг от друга. Эта конструкция несущая, распределяет нагрузки и обеспечивает жесткость здания. Монолитная плита перекрытия — это конструкция, выполненная на строительной площадке здания путем заливки арматуры бетоном.

Вы не можете изменить проект дома без согласования с архитектором, потому что эти плиты проектируются специально для конкретной постройки, так как для них нужно определить расположение арматуры и способ опоры.

Сталь намного прочнее бетона, поэтому арматурная сетка находится внизу плиты. Эта сетка не должна приближаться к опалубке, расстояние между арматурой и опалубкой должно быть более 3 см. Арматура используется сечением 8-12 мм. Толщина бетона должна быть не менее 10 см. Бетонировать плиту необходимо за один прием. Опалубка выполняется в виде дна и стен будущей плиты. Для прочности, прочности и надежности пола используется бетон марки М200 и выше.Для этого лучше покупать готовую бетонную смесь на заводе.

Этот тип перекрытия имеет преимущества перед сборными железобетонными плитами:

Монолитный настил

применяется в случаях, когда сложно организовать работу крана на строительной площадке, а также если постройка имеет нестандартные габариты и архитектурные формы;
за счет прочного соединения пластинчатых элементов обеспечивается высокая жесткость конструкции;
экономия на электричестве, погрузке и разгрузке, сварка для устранения стыков, снижение материальных затрат;
все необходимые материалы в свободном доступе;
нижняя поверхность плиты гладкая и ровная, поэтому легче проводить штукатурные работы;
отсутствие стыков увеличивает звукоизоляцию здания;
материал не горит и не гниет;
Данный способ возведения здания позволяет изготавливать опорные конструкции (балконы), основание которых представляет собой цельную плиту с межэтажным перекрытием… Это увеличивает прочность и надежность балкона.

Основным недостатком такого типа перекрытия является повышенная трудоемкость работ в холодное время года. Необходимая прочность достигается через 28 дней. Из-за высокой влажности и более низких температур бетон будет дольше твердеть, что увеличивает сроки строительства. Для выполнения монолитного перекрытия требуются специалисты высокого класса, так как плиты необходимо армировать дополнительными опорами.

Еще один недостаток — перед заливкой бетона в арматуру необходимо выполнить опалубку.Обычно на это уходит много времени и древесный материал. В настоящее время этого недостатка можно избежать. На рынке строительных материалов готовые элементы панельной опалубки (фанерные плиты) продаются или сдаются в аренду.

Классификация монолитных плит перекрытия

Настил монолитный может быть балочным, небалочным и ребристым (кессонным).

Балочный перекрытие укладывается двумя способами, в зависимости от типа плиты: ребристый или гладкий. Если плита ребристая, то балки укладывают перпендикулярно ребрам.Если он ровный, то для достижения большей жесткости балки укладывают перпендикулярно друг другу.

Используются балки двух типов: основная (с большим диаметром поперечного сечения) и вторичная (с меньшим диаметром). Балки делают стальными или монолитными. Монолитные балки в свою очередь могут иметь разные схемы устройства. Их можно укладывать в несколько рядов или слоев. Иногда плиту на месте балки дополнительно армируют дополнительной армирующей сеткой. Стальные балки поддерживают сам пол или могут находиться в самой монолитной плите.Несущий элемент в балке — двутавр.

Колонны с капителями используются при устройстве безрамочного пола. Последние выполнены в виде перевернутой пирамиды. Сечение усилительных штифтов 8-12 мм. Капители имеют с обеих сторон выходы для штифтов, которые сами входят в пластину и укрепляют конструкцию. Плиты имеют каркас с двумя армирующими слоями. В этом случае плиты составляют от 1/35 до 1/30 длины пролета. В последнее время широкое распространение получила технология одновременного бетонирования колонн и плит.

Кессонный пол отличается от ребристого количеством направлений ребер: они расположены в обоих направлениях. Преимуществами такого устройства с перекрытием являются легкость конструкции и прочность на изгиб за счет сетки ребер. При строительстве широкого пролета устанавливается дополнительная арматура на стыке колонны и перекрытия. Штифты колонны проникают в полость опалубки. Устройство кессона предполагает верхний ряд сплошной арматурной сетки.Диаметр штифтов в поперечном сечении 8 мм.

Расчет параметров монолитной плиты перекрытия

Доверьте проект проверенным специалистам, которые его грамотно оформят. В проекте есть расчеты максимальной нагрузки на поперечное сечение плиты. Расчеты будут производиться с учетом индивидуальных предпочтений владельца будущего дома. Помимо расчетов, в проекте специалисты дадут свои рекомендации, какие материалы использовать.

Очень важно не ошибиться в проекте, так как надежность конструкции зависит от прочности пола. Плита выдерживает определенную нагрузку, выражаемую в килограммах на квадратный метр. Поэтому важно не менять проект самостоятельно, не посоветовавшись с архитектором. Любой перенос внутренних перегородок может негативно сказаться на распределении нагрузки на плиту перекрытия. Если нагрузка будет превышена, то бетон может не выдержать и потрескаться, и возникнет опасность обрушения основания пола.Поэтому в расчетах учитываются характеристики используемых материалов, их общий вес, а также закладывается запас прочности монолитного перекрытия.

В случае армирования монолитного перекрытия железобетонными балками, проходящими под перекрытием, рассчитываются такие параметры, как высота, длина и ширина. Для расчета параметра плиты необходимо знать толщину и площадь заливки бетона.

Расчеты монолитного пола состоят из расчетов отдельных его элементов.В первую очередь делается опалубка. Он должен быть качественным, с ровным дном и боковинами. Лучше всего использовать толстолистовую ламинированную фанеру. Для подпорок используется брус сечением 10 на 10 см.

На втором этапе изготавливается армирующая сетка. Для нее используются металлические стержни сечением 8-12 мм, которые обвязываются проволокой. Размер ячеи должен быть 20 см. Сетка не должна быть слишком частой, так как это увеличивает массу плиты.

Коэффициент запаса прочности рассчитывается исходя из характера эксплуатации здания: нагрузка на пол в частном доме и производственном здании совершенно разная.

Специальные компьютерные программы для расчета полов. Однако они не учитывают характеристики используемых материалов. Поэтому прибегнуть к помощи дизайнера придется в любом случае. Это позволит правильно произвести все расчеты и не переплачивать за строительство.

Прочность плиты рассчитывается на основе двух факторов: нагрузки плиты и прочности арматуры. Причем прочность арматуры должна быть больше нагрузок на плиту.

Нагрузка на 1 квадратный метр пола рассчитывается исходя из следующих данных:

В качестве наглядного примера расчеты будут даны для жилого помещения размерами 6 на 10 метров. Расстояние между балками составляет 2,5 метра. Толщина плиты будет 80 мм, что соответствует требованиям формулы L / 35 (где L — шаг балок): 2,5 / 35 = 0,071 (71 мм).

Временная нагрузка на жилой дом по нормативам составляет 150 кг / м 2.Коэффициент запаса прочности — 1,3. Итого нагрузка 195 кг / м 2.

Нагрузка от собственного веса пола рассчитывается следующим образом: толщину плиты 20 см умножаем на 2500 — получается 500 кг / м2

Максимальная нагрузка на монолитную плиту составит q = 195 + 500 = 695 кг / м 2.

После получения этих данных рассчитывается расстояние между балками. Это необходимо для оптимального использования материалов (бетон и металл) и правильного распределения нагрузок на балки.Балки необходимо укладывать на равных расстояниях. Должно выполняться следующее условие: L 1 / L 2> 2, где L 1 — длина балки, а L 2 — расстояние (шаг) между балками. Длина балок 6 метров. Условие выполнено: 6 / 2,5 = 2,4.

Для расчета максимального изгиба плиты необходимы следующие данные:

расчетное сопротивление бетона R b = 7,7 МПа;
арматуры класса А400С;
расчетное сопротивление арматуры R s = 365 МПа.

Расстояние от арматуры до края плиты 35 мм.

Максимальный изгибающий момент рассчитывается следующим образом:

М = q * L 2 2/11. М = 695 * 2,5 2/11 = 395 кг / м.

Перекрытие с нижней армированной сеткой должно удовлетворять условию: a m

am = M / (Rb * b * h02), где

б — ширина перекрытия 6 м,

h 0 — расстояние от края плиты до центра тяжести арматуры, 0.08−0,035 = 0,045 м.

ам = 395 / (77000 * 6 * 0,0452) = 0,042.

В противном случае при m> a r необходимо повысить марку бетона или увеличить сечение арматуры.

При am = 0,042 коэффициент а равен 0,98.

Рабочая зона усиления

As = M / (R s * a * h 0) = 395 / (36500000 * 0,98 * 0,045) = 0,000245 м 2 = 2,45 см 2.

На один метр монолитной плиты приходится 5 стержней диаметром 80 мм и площадью 2.45 см 2.

Линейная нагрузка на балку

695 * 2,5 = 1737,5 кг / м.

Балки упираются в стену на 20 см. Расчетная длина балки 6 + 2 * 0,2 = 6,4 м.

Максимальный момент в сечении балки

Мп = 1737,5 * 6,42 / 8 = 8896 кг / м.

Требуемый момент сопротивления

Втр = МП / (1,12 * Р).

Вт = 8896 / (1,12 * 21) = 378 см3.

Для такого сопротивления балка двутавровая No.27 подходит с моментом сопротивления W = 371 см 3 и инерцией I = 5010 см 4.

Прочность балки проверяют так:

R = 8896 / (1,12 * 378) = 21,

Расчетное значение R равно стандартному, что свидетельствует о хорошей прочности балки.

Все константы и формулы можно найти в инструкции к СНиП 2.03.01-84 «Пособие по проектированию бетонных и железобетонных конструкций из тяжелого и легкого бетона без предварительного напряжения арматуры».

Как видите, все формулы достаточно сложные и требуют определенных знаний, поэтому правильным решением будет обратиться в проверенную компанию, имеющую высококвалифицированных специалистов в области проектирования и строительства.

При строительстве частного дома нужно либо придерживаться строгих норм проектирования, исходя из типовых размеров бетонных плит, либо выполнить расчет монолитного перекрытия .

1 Для чего нужен расчет монолитного перекрытия?

Надежность всей конструкции дома зависит от прочности стен, и этот факт неоспорим, но не менее важным для безопасности проживающих в частном доме (а также в многоквартирном доме) являются перекрытия. .Для того, чтобы в помещении было комфортно, очень важен твердый пол под ногами. Но, если бетонные плиты на этапе проектирования вынуждены придерживаться определенных каркасов, так как их параметры постоянны, то расчет монолитного перекрытия, наоборот, должен производиться исходя из желаемой планировки дома. А ошибки крайне нежелательны.

Калькулятор толщины перекрытия

Введите длину перекрытия

Введите ширину перекрытия

Любое перекрытие выдерживает только строго определенную (выраженную в килограммах) нагрузку на квадратный метр.Не зная этого значения, и превышая его, например, изменив планировку путем установки перегородок, можно спровоцировать возникновение трещин в бетонной конструкции. В результате монолитное основание пола будет ослаблено и впоследствии может разрушиться. Во избежание расчетов необходимо иметь запас прочности на перекрытие с учетом характеристик используемой марки бетона, диаметра и количества стержней для арматуры, а также их общего веса.

В некоторых случаях для усиления монолитного наливного основания аналогичным способом могут быть выполнены горизонтальные железобетонные балки под полом, которые будут играть роль ребер жесткости. Для их расчета достаточно заранее определить размеры, которые складываются из высоты, ширины и длины. В этом основное отличие балки от перекрытия, для расчета которой нужно использовать такие параметры, как площадь и толщина заливки бетона.Далее рассмотрим основные нормы, которых следует придерживаться при заливке плит, чтобы их прочность была достаточно высокой.

2 На чем основан расчет железобетонных конструкций

В первую очередь следует иметь в виду, что сборный пол из готовых плит примерно на 15-20% дешевле наливного монолитного основания. Причина тому — невысокая стоимость стандартных железобетонных конструкций, выпускаемых на заводах, по сравнению с раствором, заливаемым в собранную на месте опалубку, перемешиваемую вручную или на арендованном бетоносмесителе.Ведь для того, чтобы монолитное основание получилось надежным, недостаточно просто залить цементной смесью, для начала нужно связать каркас из арматуры, что требует немалых трудозатрат. По прочности готовые плиты и наливные полы получаются одинаковыми при равной толщине .

Рассмотрим все составляющие монолитного фундамента, на которых основан расчет железобетонных конструкций. В первую очередь возводится опалубка, которая должна быть качественной, чтобы качественное литье.Не рекомендуется использовать обрезные доски, так как нижняя, потолочная часть плиты должна быть идеально ровной. Поэтому в качестве основы для опалубки лучше выбирать толстую фанеру, желательно ламинированную (бетон сцепляется с ней несколько хуже, чем с обычной). Борта тоже из фанерных планок, но стойки лучше устанавливать из бруса сечением не менее 100х100 миллиметров.

Далее из металлических стержней, соединенных проволокой, собираются верхняя и нижняя арматурные сетки, соединенные короткими поперечинами в каркас.Не рекомендуется делать ячейки слишком частыми, так как это добавит дополнительный вес монолитному основанию, увеличивая собственную нагрузку на плиту. Обычно используется фурнитура с профилем A-II или A-III. Диаметр планки для однорядного вязания требуется не менее 12 миллиметров, а для двухрядного — не менее 10 миллиметров. Для перекладин используются стержни диаметром около 8 миллиметров. Шага между арматурой достаточно соблюдать порядка 0,12 метра.

Для перекрытия большой площади требуются опорные горизонтальные балки, которые также монтируются на месте и нуждаются в армировании.

Чтобы узнать, какой запас прочности нужно давать монолитному основанию, обратимся к СНиП. Нормативная нагрузка на пол в жилом доме по нормативам должна соответствовать 150 килограммам, кроме того, не следует забывать о коэффициенте запаса прочности, соответствующем 1,3. В итоге получаем значение 150х1,3 = 195 кг / м 2. Соотношение толщины плиты и ее площади должно иметь пропорции 1:30, другими словами для монолитного основания 3х2 метра. , достаточно толщины 20 сантиметров.Желательно погрузить в раствор арматуру так, чтобы внешние стержни были покрыты бетоном не менее чем на 3 сантиметра.

3 Рассмотрим расчет заполнения перекрытия на примере

Итак, предположим, что площадь загородного дома должна составлять 50 м 2, а оба этажа будут одинакового размера. Для днища делается фундамент, который может быть столбчатым или ленточным (если полы уложены на деревянные бревна). Стены из строительных блоков могут выдерживать различные нагрузки в зависимости от используемого материала.Итак, возводя перегородки из газобетона, лучше заключить их в систему из вертикальных и горизонтальных железобетонных балок, которые должны выдерживать нагрузку стен второго этажа.

Вертикальные балки заливают поэтапно, порциями, иначе бетон долго застывает. А вот горизонтальные опорные системы можно заливать вместе с перекрытием, главное правильно собрать опалубку. Исходя из площади монолитного основания второго этажа вам понадобится армирующая сетка соответствующей площади.Для защиты торцов будущей плиты от промерзания по внешнему периметру пола борта устанавливаются из того же материала, который будет использован для стен. С внутренней стороны прокладывается прокладка из твердого утеплителя. Только после этого монтируется армирующая сетка. Двухслойный, если толщина перекрытия больше 15 сантиметров, и однослойный, если меньше.

Теперь коснемся расхода компонентов для бетонного раствора. Объем перекрытия получается по формуле V = S x H, где два последних параметра — это площадь и толщина соответственно.Чем прочнее основание, тем лучше, поэтому желательно получить бетон марки 400, для чего нужна марка цемента от 400 до 600, от значения будет зависеть водоцементное соотношение. Это поможет вам более подробно разобраться в тонкостях.

Для нашей плиты легко рассчитать объем по уже имеющимся данным с учетом пропорций цемента, песка и щебня, например 1: 4: 5. Берем вяжущий компонент 600, пусть толщина перекрытия составлять 20 сантиметров, в результате объем раствора должен составлять 500 000 см 2 х 20 см = 10 000 000 см 3 или 10 кубометров.Исходя из вышеуказанной пропорции, мы получаем примерно 1 тонну цемента, 4 тонны песка и 5 тонн щебня. Вода потребуется исходя из соотношения В / Ц = 0,60, 1000 кг х 0,60 = 600 литров, опять же примерно. Конечно, пакетные расчеты намного сложнее.

Пример расчета монолитно-плитного фундамента

Чтобы сэкономить деньги и выбросы углерода, и иметь более здоровый и прочный дом. Калькулятор фундамента из монолитной плиты, расчет толщины плиты перекрытия онлайн.

Края плиты перекрытия толще, чем внутренняя часть плиты. Спроектированный проект с включением отчета о грунтах Монолитный фундамент ДОЛЖЕН ОТВЕЧАТЬ ВСЕМ ТРЕБОВАНИЯМ (см. Диаграмму) … Монолитная плита из одинарной заливки с загнутыми краями Равномерно загруженный деревянный каркас КАРКАС КРЫШИ / ПЛАН ПОЛА (см. Пример) Предоставьте полный структурный план, который включает все необходимой информации, указанной ниже. 3.03. Примените назначение плана фундамента и опишите его особенности. … 23 февраля 2019 г. — Конструкция бетонной плиты Конструкция фундамента из монолитной плиты Более свежая информация о конструкции плиты по классу рекомендует и даже призывает к проектированию фундамента из монолитной плиты Конструкция бетонной плиты перекрытия… Дренаж по периметру — высокая вода.pdf: 46. Расчет и проектирование двухсторонних плит. Проектирование и строительство фундамента. Как правило, строительство дома на одну семью в Канаде и Северной Америке начинается с бетонного фундамента, за которым следует…

Стеновые плиты — фундаментные системы, состоящие из трех компонентов; нижний колонтитул для передачи нагрузки на подстилающий грунт, кладочный фундамент и залитую плиту. 44.

3.01 Применяйте терминологию, относящуюся к общим планам фундамента. Пример: спроектируйте 4 отмеченных плиты перекрытия обычного дома.Подробное руководство по выбору плиты перекрытия или цоколя для фундамента дома см. Здесь, но мы сделаем выводы ниже.

Основными конструктивными элементами фундаментной плиты перекрытия являются сама плита перекрытия и либо профилированные балки, либо фундаментные стены с опорами по периметру плиты (см. Рисунки 4-2 и 4-3).
Фундамент в жилищном строительстве может состоять из фундамента, стены, плиты, опоры, сваи или комбинации этих элементов. Фундамент с системой дренажа по периметру.dwg.

Монолитная бетонная плита — самый экономичный метод устройства цементных полов или бетонных полов в гаражах. 3.02. Применяйте типы конструкций фундаментов и фундаментных стен.

4.1 Рекомендуемые детали конструкции и конструкции. При строительстве дома решающим шагом является возведение фундамента. Монолитная бетонная плита. Установка монолитной бетонной плиты, начало и завершение «Dirt Boss» #alaskanslab #concrete #excavator — Продолжительность: 14:50.

Среди всех видов этих конструкций монолитные плиточные основания являются самыми надежными, прочными и долговечными.
