Разделка вокруг трубы на крыше из металлочерепицы: отделка вокруг дымохода, герметизация, разделка печной трубы

отделка вокруг дымохода, герметизация, разделка печной трубы

Содержание:

Проектируя и сооружая частный дом, особо внимательно следует отнести к обустройству прохода дымохода через крышу из металлочерепицы. Правильность монтажа проходных узлов напрямую влияет на уровень герметичности и пожарной безопасности крыши.

Где расположить дымоход

Место, где будет выходить дымоход через крышу из металлочерепицы, нужно рассчитать еще на этапе разработки проекта. Через ендовы лучше его не проводить, так как места примыканий в таком случае теряют свою герметичность. Также важно учесть тот факт, что именно на ендовы приходится наибольшая снеговая нагрузка: это неминуемо будет сказываться на целостности соединительных участков дымохода и кровли.

Рекомендации по размещению и отделке

Не рекомендуется выводить трубу около мансардных окон, так как ветер будет задувать отходы горения внутрь чердака. Лучше всего установить дымоходный канал возле конька, ведь даже в снежные зимы там скапливается немного снега, и угроза протечек минимальна. Также отделка трубы дымохода на крыше может быть выполнена без особых сложностей. Высота трубы при таком ее расположении наименьшая, что значительно уменьшает степень климатических воздействия на ее поверхность. Особенно это касается холодного периода, когда внутри дымоходной трубы может скапливаться конденсат.

При реализации этого варианта размещения возникают определенные сложности: приходится или вообще отказываться от коньковой балки, или делать в ней разрыв. Как результат, серьезно страдает общий уровень прочности коньковой конструкции. Выходом из такого положения является монтаж дополнительных опорных узлов под стропилины: это не всегда хорошо, ведь во многих случаях на чердаке обустраивается мансардный этаж. В таком случае лучше выводить трубу в районе конькового прогона. Плоские крыши оснащаются дымоходами высотой 500 мм.

Если на крыше есть конек, то при организации прохода трубы через крышу из металлочерепицы высота дымохода будет зависеть от расстояния до конька:

• Дистанция до 150 см подразумевает необходимость вывода дымохода на высоту не менее 50 см над коньком.
• При расстоянии до конька 150-300 см трубу делают вровень с коньком.
• Если этот параметр превышает 300 см, высоту трубы высчитывают, проведя линию под углом 10 градусов между коньковым участком и горизонтом.

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Утепленные кровли обычно имеют не очень высокую пожарную безопасность, ведь в их составе присутствует слой гидроизоляции, теплоизоляции и пароизоляции. Наличие деревянной обрешетки также не способствует ее повышению. Согласно строительным нормам, расстояние между этими конструктивными элементами и трубой из кирпича, керамики или бетона должно быть не менее 13 см. Если керамический дымоход не имеет теплоизоляции, то дистанция увеличивается до 25 см.

Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется повышенными теплопотерями и появлением конденсата в утеплителе. Во избежание подобных явлений необходимо соорудить специально для трубы собственную стропильную конструкцию. Для заполнения пустоты между дымоходом и кровлей используется минеральная базальтовая вата. При обустройстве вывода дыма в жилом здании проводится вырезание паро- и гидроизоляции в виде конверта, с подворачиваением и фиксацией краев к стропильной конструкции. При использовании прямоугольных или квадратных труб необходимо изготовить наружные фартуки: данные элементы обеспечивают хорошую герметичность мест стыковки дымохода и металлочерепицы.

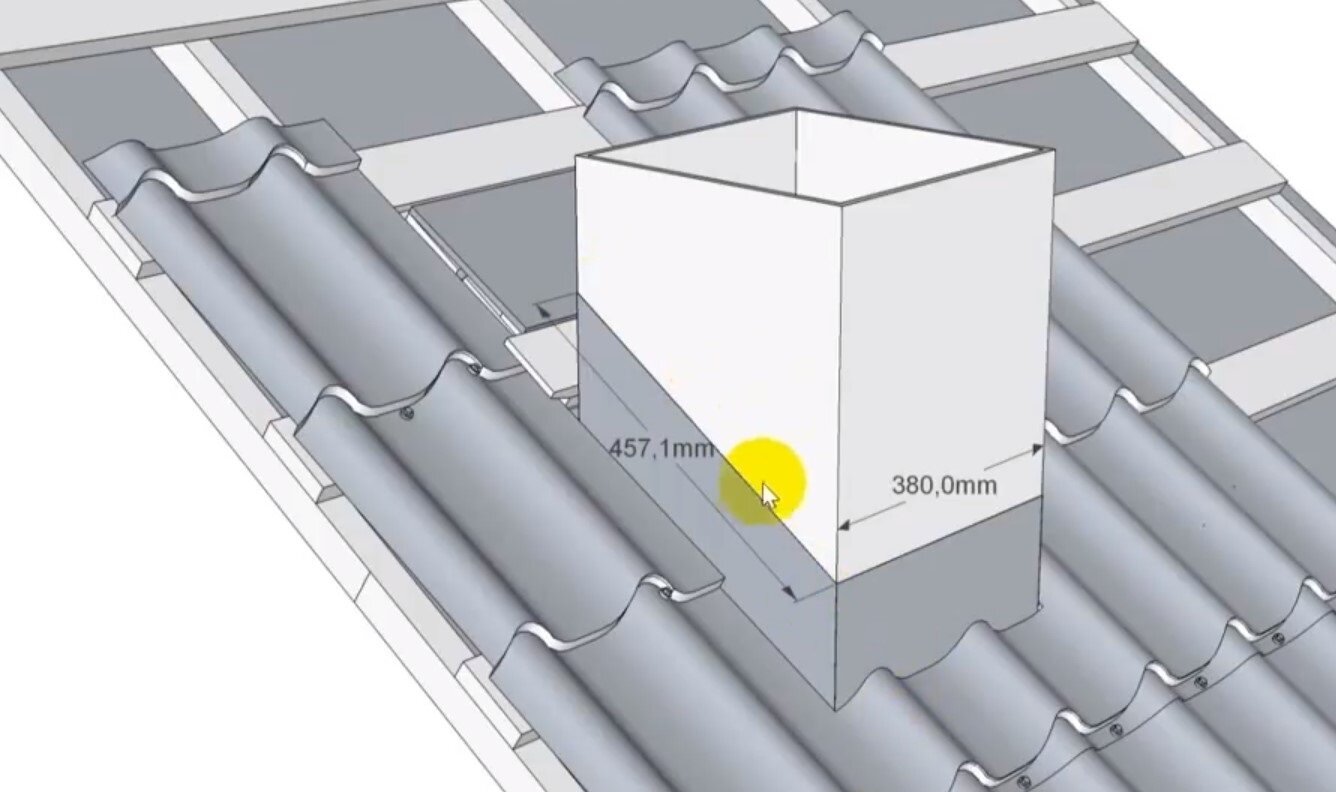

Обустройство прохода для квадратной или прямоугольной трубы

Чтобы сделать места примыкания дымохода и кровли полностью герметичными, используют отделку трубы на крыше из металлочерепицы внутренними и наружными фартуками. Вначале монтируют внутренний фартук.

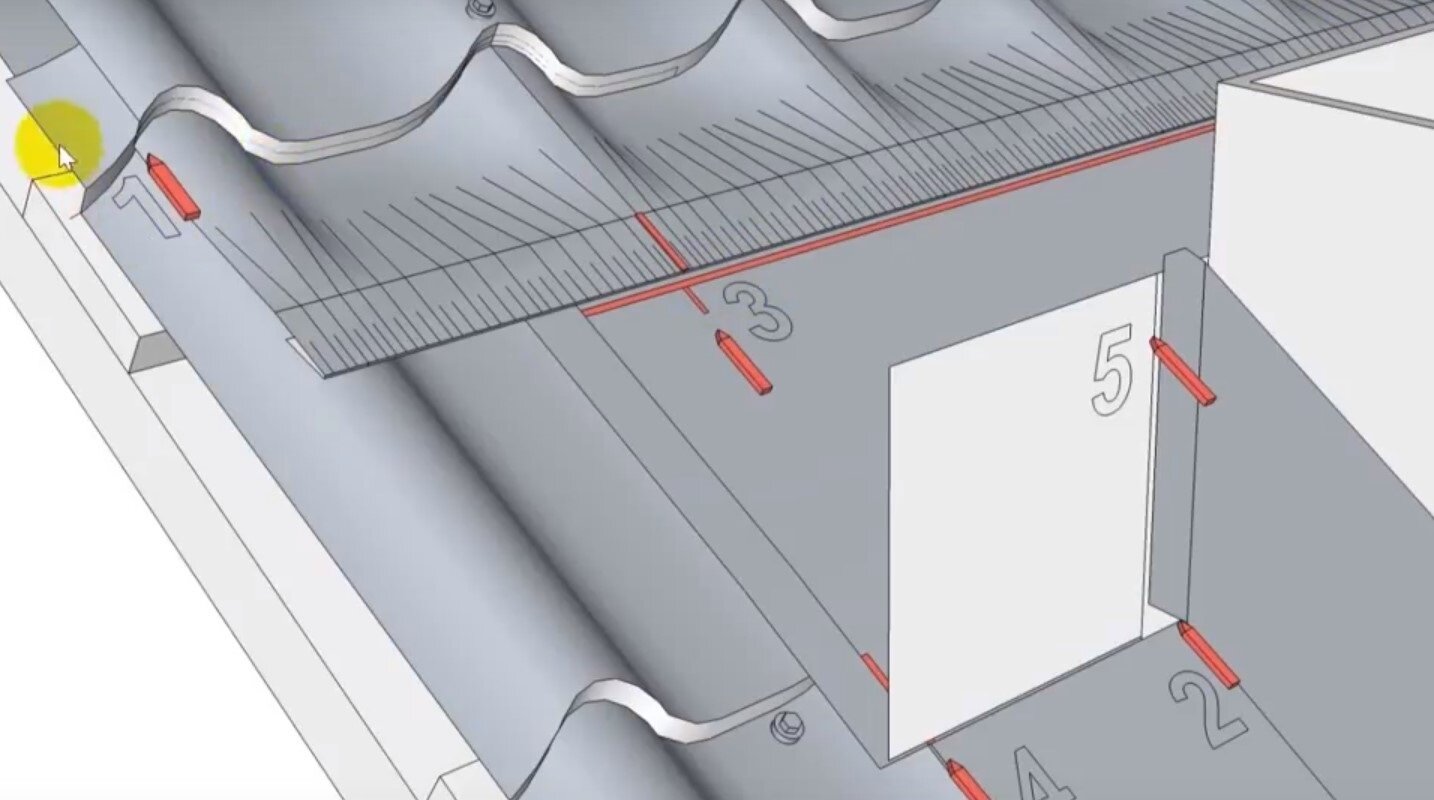

Установка верхних и нижних планок и боковых элементов проводится в следующем порядке:

• Нижнюю планку необходимо приложить к стене и провести линию карандашом.
• Таким же образом размечают остальные элементы.
• Далее проводится замер величины всего периметра дымохода. Полученный результат используется для проделки штроб на глубину 15 мм. Для этих целей используют болгарку. Важно не допускать совпадения штробы и швов кирпичной кладки: углубления должны проходить по поверхности кирпичей.
• Готовые штробы необходимо промыть водой от пыли и высушить.
• Вначале планки устанавливают на нижнюю дымоходную стенку. Затем переходят на боковушки и верхнюю. Во избежание протеканий между планками делают перехлест 150 мм.
• После укладки кромок доборных элементов в штробы их нужно залить герметиком.
• Для фиксации на трубу используются кровельные саморезы.
• Низ фартука оформляется «галстуком», который обеспечивает отведение воды. Обычно «галстук» направляют в ендову или на карнизный свес.
• Края кровли оснащаются бортиком. Для этого потребуется молоток и плоскогубцы.

По завершению установки фартука и проведении крышной разделки, проводят укладка металлочерепицы вокруг дымохода. После этого устанавливают наружный фартук, который выполнят исключительно декоративную функцию. Крепление его планок проводится точно также, как и в случае с внутренним фартуком. Планочные кромки в этом случае не заводятся в штробы, а фиксируются на дымоходные стенки.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

1. Осуществляется капитальный ремонт кровли.
2. Заменяется стропильная конструкция.
3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

Проход дымохода через кровлю из металлочерепицы — ВикиСтрой

Какая система кровли

В отличие от вентиляционных каналов, проход вытяжной трубы отопления практически всегда требует вмешательства в стропильную систему кровли. Связано это с тем, что из-за действия высоких температуры вокруг дымохода требуется обустроить защитную зону, в которой категорически не допускается присутствие горючих материалов, в частности — древесины. Какой именно будет ширина этой зоны зависит от типа дымоходного канала.

Если говорить строго, степень вмешательства в несущую систему зависит не от её типа, а от места, в котором выполняется проход трубы. Можно выделить три наиболее распространённых случая:

В скате чердака со свободным доступом.

Основная специфика работы здесь в том, что в первых двух случаях стропильная система остаётся доступной для работы. Если же доступ к подкровельному пространству ограничен, последовательность действий меняется на противоположную: сперва на обширном участке демонтируют кровельное покрытие, гидроизоляцию и обрешётку, после чего производится разборка перекрытия и обустройство зоны прохода. Это нужно учитывать заранее.

Дымоходный канал проходит через кровлю частью своего разгонного участка — финального прямого отрезка трубы, в котором создаётся необходимая тяга. Поэтому зона прохода через кровлю в проекции точно совпадает с разделкой перекрытия, никаких поворотов выше труба иметь не должна. Это несколько осложняет работу, ведь в стропильной системе имеются удобные места для обустройства прохода, но не много и не всегда можно расположить котёл строго под ними.

Наиболее удачным обстоятельством считается то, когда труба проходит между двумя стропильными ногами на таком расстоянии от конькового узла, где нет ни ригелей, ни затяжек и прогонов. Чем ниже по скату, тем больше работы возникает по перекладке кровельного покрытия, если же проход расположен слишком высоко — придётся вмешиваться в коньковый узел и каким-то образом разводить его, делая разрыв в прогонах. Поэтому если имеется возможность сместить место прохода через перекрытие — лучше продумать этот момент заранее. Категорически неприемлемым считается проход дымохода через ендову или в непосредственной близости от мансардных окон.

Как выбрать разделку

Существует два типа крышных разделок — для дымоходов круглого и прямоугольного сечения. В последнем случае герметичный фартук собирается собственноручно из кровельного железа. Не смотря на трудоёмкость, такой вариант считается наиболее надёжным. Разделки под трубу круглого сечения изготавливаются фабрично, они имеют вид гофрированной манжеты с широкими полями. Для качественного и герметичного примыкания место прохода трубы должно изолироваться двумя фартуками: внутренним и внешним декоративным.

Для прохода труб круглого сечения через металлочерепицу используют гибкие разделки из термостойкой синтетической резины. Более экзотический вариант, преимущественно европейского производства — композитные алюминиевые разделки. В обоих случаях суть их работы в том, что они повторяют сложный профиль металлочерепицы и крепятся к ней как механически, так и герметизирующим клеевым соединением.

Самостоятельное изготовление разделки требует определённой сноровки и простейшего набора инструмента для кровельных работ — киянки и оправки с прямым углом. И нижний, и верхний фартук состоят из четырех Z-образных планок. На углах планки стыкуются либо подворотом, либо на фальцах, что предпочтительней. Нарезка полос кровельной стали должна выполняться без перегрева кромок, к тому же примыкающие к дымоходу и кровле края должны иметь подворот, то есть одинарную завальцовку.

Изготовление проёма под дымоход

Требованиями пожарной безопасности предусматривается отступ от корпуса дымохода до элементов стропильной системы и пирога кровли, выполненных из сгораемых или подверженных оплавлению материалов. Величина зазора определяется наличием у дымоходного канала негорючей изоляции, теплопроводность которой не превышает 0,3 м2*°С/Вт. Так, для кирпичных и керамических колодцев отступ должен составлять не менее 250 мм, в то время как для сертифицированной сэндвич трубы достаточно и 130 мм.

С учётом габаритов дымоходного канала определить размеры проёма достаточно просто. Следом идёт нанесение разметки на детали внутренней обшивки и обрешётки. Парозащитные и гидроизоляционные материалы разрезают конвертом и заворачивают внутрь пирога. Далее внутренние поверхности проёма следует отделать гидроизоляционным материалом, не чувствительным к нагреву, как правило в этих целях используют алюминиевую или медную фольгу.

Обращаем ваше внимание, что к этому моменту металлочерепица должна быть демонтирована вокруг места прохода. Лучшим вариантом считается вести демонтаж начиная от конька и снять по одному листу в каждую сторону от проёма. Таким образом проход в кровле должен быть полностью свободен на момент установки дымоходной трубы. Для крыш под металлочерепицу характерен следующий порядок действий: сначала стропильная система подготавливается в месте прохода трубы, далее по общей схеме устраивается пирог кровли, после чего заполняется проём и монтируется покрытие с разделкой.

Укрепление стропильной системы

В простейшем случае проём ограничивается двумя распорками, установленными между стропилами. Таким образом в пироге кровли формируется квадрат, стенки которого отстоят на расстояние не меньше нормативного. Для лёгких крыш из металлочерепицы характерен редкий шаг стропил, поэтому обычно горизонтальный габарит проёма оказывается избыточно большим. Его можно сократить, вставив между горизонтальными распорками ещё пару вертикальных. Это желательно не только с точки зрения сокращения бреши в теплоизоляции: даже в холодной кровле проём минимально допустимых размеров вызовет меньше трудностей с устройством негорючей обрешётки и креплением металлочерепицы на место.

В сложных случаях стропильную ногу приходится разрезать. В зависимости от высоты прохода, демонтажу также подвергается затяжка, ригель, либо несколько прогонов. Общая методика укрепления стропильной системы такова: в месте разреза стропильная нога сверху и снизу скрепляется с соседними посредством горизонтальных распорок. Далее между этими распорками вставляют вертикальные брусья, заменяющие стропильную ногу в месте прохода. Этот же метод может применяться и к другим элементам несущей системы, расположенными параллельно: прогонами или, например, высокими затяжками.

Достаточно редко практикуется усиление с помощью подпорных стоек. В основном это целесообразно при уклоне ската выше 35°, когда требуется вырезать достаточно длинные фрагменты стропильной системы. В таких случаях вокруг проёма обустраивается своя несущая система, зачастую она имеет висячий тип. Для обеспечения достаточно прочности противоположные ноги принято соединять затяжками, на которые будут опираться стойки.

Восстановление пирога кровли

Когда проём подготовлен, трубу закрепляют в нём с помощью стальных растяжек. Далее производится набор обрешётки из негорючих материалов — стального уголка или оцинкованного профиля. Шаг и расположение этих элементов выбирают исходя из условий крепления металлочерепицы и разделки под трубу. Зачастую достаточно двух горизонтально направленных вставок, которые соединяются между собой практически вплотную с двух сторон от трубы.

Обратная заделка проёма производится по направлению снизу-вверх. Для холодной кровли этот этап пропускают: пирог проёма не заполняется утеплителем. В ином случае в него враспор вставляют соответствующих размеров мат плотной минеральной ваты, разрезанный на две части. Дополнительное крепление утеплителя можно обеспечить с помощью стальной арматурной сетки, подбитой снизу к деревянным распоркам, ограничивающим проём. Пароизоляция на этом участке не монтируется, её заменяют алюминиевой фольгой.

Дальнейшая заделка проводится со стороны кровли. В полуметре от дымоходной трубы гидроизоляцию меняют на лист оцинкованного железа, в котором проделано отверстие по диаметру трубы, расширенное до эллипса в соответствии с углом наклона ската. Края листа герметизируют битумной мастикой и крепят к обрешётке саморезами, в этом месте лист должен иметь нахлёст на общую гидроизоляцию не менее 10 см.

Монтаж разделки

Разделка для дымоходов прямоугольного сечения должна иметь герметичный нижний фартук и защитно-декоративный верхний. Для этих целей нижний сборный манжет должен не только герметично примыкать к металлическому листу, но и к самому кирпичному колодцу. Для этого в кладке по наклонному кольцу нарезают штробу, которая с учётом швов в самом мелком месте должна иметь глубину не менее 15–20 мм. Высоту нарезки штробы нужно выбирать таким образом, чтобы на горизонтальных участках она не проходила по шву кладки. При этом наклонные участки нарезают параллельно плоскости ската.

Крепление разделки производится к металлическому листу и стенкам колодца с помощью кровельных саморезов и дюбелей с широкой пластиковой шляпкой «грибок». Перед вставкой загнутой полки в штробу последнюю обильно заполняют силиконовым или другим атмосферостойким герметиком. Сборка фартука производится в такой последовательности: сначала нижний сегмент, потом боковые закреплённые с завёрнутыми внизу «язычками» по 70–80 мм. Последним крепится верхний сегмент фартука, его края заворачивают по бокам. Все угловые соединения следует тщательно герметизировать битумной мастикой, в том числе и снаружи.

Верхний отсекающий фартук собирается совместно с кровельным покрытием. Сначала крепят ряд металлочерепицы, примыкающий к дымоходу, после чего устанавливается нижняя планка фартука. Её, как и остальные, нет нужды крепить в штробу, достаточно частой фиксации мелкими дюбелями и подмазки густого герметика. После закрепления нижней планки продолжается набор листов металлочерепицы до крайнего ряда, целиком примыкающего к боковым стенкам дымохода, то есть кровельное покрытие не должно укладываться выше по скату. Перед тем, как продолжить, нужно закрепить верхнюю планку фартука, а затем боковые. Таким образом металлочерепица крепится поверх внешней разделки только в верхней части, а по бокам и снизу она скрывается под планками, для чего на высших углах следует проделать пару вертикальных надрезов и обработать их края.

Что до фабричных разделок, они крепятся в полном соответствии с прилагаемой монтажной инструкцией. Сначала срезается колпак нужного диаметра, после чего манжет надевается на трубу. Для нижней и верхней разделок последовательность действий одинакова: изгиб фланца по форме поверхности, закладка битумного шнура и частое крепление саморезами. Отличием верней разделки служит более высокий колпак с угловым расположением в соответствии уклону ската.

рмнт.ру

Крышная разделка дымохода: ондулина, металлочерепицы, силиконовая

Для обеспечения безопасной работы дымохода, снижения тепловых потерь и влажности в доме необходимо обязательно выполнить его разделку на крыше. В случае неправильной организации выхода дымохода на крыше происходит проникновение осадков, в результате чего гниют и распадаются несущие деревянные конструкции крыши. Неправильная установка самих дымовых труб может привести к воспламенению деревянных элементов в сухую погоду. Внимательно изучив правила установки дымохода на крыше разделку дымохода можно выполнить собственными руками.

Типы разделок для дымохода

На выбор варианта разделки для дымохода в основном влияют такие факторы:
• материл трубы дымохода,
• вид покрытия крыши,
• конфигурация крыши форма, углы наклона,
• месторасположение дымовых труб по отношению к коньку.

Важными функциями разделки являются максимальная защищенность крыши от попадания осадков внутрь и снижение тепловых потерь. Правильный подбор материалов для разделки способствует нормальному функционированию крыши.

Металлическая

Для металлических дымоходных труб типа сэндвич разделка изготавливается из металлического конуса, который жестко прикрепляется на металлическом фартуке под заданным углом.

Разделка металлочерепицы вокруг труб

Шифер

Для крыши с шиферным покрытием фартук изготавливается из такого материала, как свинец, с целью повторения волнистого рельефа шиферного покрытия благодаря имеющимся своим пластичным свойствам. Углы наклона разделки для труб и кровли должны совпадать. Трубу типа сэндвич необходимо вставить в переходной конус и тщательно загерметизировать образовавшийся зазор уплотнителем.

Волнистый рельеф

При установке круглых труб через крышу с волнистым металлическим рельефом помимо металлической разделки рекомендуется применять проходки, изготовленные из полимерных материалов на каркасе из металла. Такие элементы сделаны из стального или алюминиевого листа с отверстием, которое больше чем диаметр трубы и колпака, выполненного из резины или силикона. ( см. Вес алюминиевой трубы). В полимерном колпаке вырезается отверстие необходимого диаметра, при этом металлическая часть каркаса подгоняется к виду покрытия на крыше. В результате установки такой разделки получается достаточно плотный и безопасный выход дымохода из крыши.

Керамическая

Для вывода на крышу сконструированных керамических дымоходов типа сэндвич, которые очень распространились в наше время, или обычных кирпичных дымовых труб необходимо применить другой способ. Для уплотнения таких дымоходов применяют металлические фартуки, специальные примыкающие планки и теплоизолирующие короба. Герметичность осуществляется благодаря склеиванию деталей специальными пленками и применению специальных герметизирующих материалов. При соблюдении строгой последовательности выполнения работ по разделке, можно достигнуть плотного перехода дымохода через крышу.

Разделка

Для уплотнения металлических труб из нержавейки типа сэндвич или керамических круглых применяют специальные проходки для крыши со стальным или полимерным колпаком. С целью защиты от нагрева элементов кровли из дерева в зоне прохода дымовой трубы следует применять термоизолирующий короб из невоспламеняемого материала, при этом образовавшийся зазор между корпусом короба и дымовой трубой заделать негорючим огнеупорным материалом базальтовое или каменное волокно с высокой температурой плавления по сравнению с материалом дымохода при эксплуатации.

Монтаж и вывод

• Первым делом необходимо купит или сделать собственными руками металлический патрубок с тонкими стенками. Необходимо рассчитать его размеры так, чтобы достичь безопасного расстояния между горячей дымовой трубой и деревянным воспламеняющимся элементом крыши более 25 см во всех направлениях. Защитный патрубок изготавливается в виде короба с крышкой, в которой с двух сторон выполняются отверстия равные диаметру трубы. Изготовленный патрубок нужно защитить негорючим утеплителем базальтовым волокном. Зафиксировать теплоизолятор можно специальным металлизированным скотчем или герметиком термостойким.
• После разметки участка перекрытия в месте выхода трубы из помещения на чердак или второй этаж необходимо вырезать в нем лобзиком квадратное отверстие равное размерам изготовленного перед этим защитного короба с учетом теплоизоляционного пояса из базальтового волокна. После этого можно монтировать патрубок.
• При выходе дымовой трубы типа сэндвич через отверстия в патрубке необходимо обработать образовавшийся зазор жаропрочным герметиком с допускаемой температурой при эксплуатации дымохода равной 10000С. Пространство между дымовой трубой и корпусом короба заполнить теплоизоляционным материалом базальтовым волокном.

• С двух сторон сверху, снизу короб закрывают крышками с отверстиями для трубы и фиксируют их шурупами.
• Разметив зону кровельного перекрытия в месте выхода трубы из чердака или второго этажа на поверхность крыши (кровлю), находящуюся под определенным наклоном необходимо вырезать отверстие таким же способом, но уже неквадратной формы, а прямоугольной конфигурации из-за наклона данного перекрытия. Далее, монтируем нижний фартук разделки в соответствии наклону крыши чем резче наклон, тем длиннее должно быть отверстие.
• Сквозь проделанное отверстие с установленным коробом протянуть дымовую трубу, при этом фартук можно на время приспустить вниз. Ее в обязательном порядке необходимо укрепить хомутами и зафиксировать кронштейнами на несущих конструкциях крыши.

Над крышей трубу необходимо поднять до определенной высоты. При этом важно помнить о том, что стыки прямых элементов дымовой не должны располагаться в зоне перехода через любые перекрытия потолочные или кровельные. В случае такого попадания в переход необходимо выполнить обрезку элементов. С целью достижения максимальной прочности и пожарной безопасности укрепляющие хомуты следует стягивать в местах соединения прямых элементов трубы, которые, в свою очередь, нужно отделывать герметиком.

После окончательного закрепления трубы и расположения над крышей необходимо зафиксировать нижний фартук и одеть на нее, выбранный вариант разделки.

видео. Крышная разделка. Круглые дымоходы

•


  Частные дома, как правило, имеют самостоятельную систему отопления. Независимо от того каким оно будет газовым, дровяным, угольным, пеллетным или комплексным для него необходимо наличие дымохода, который отводит продукты горения наружу чаще всего через крышу. К дымоотводу предъявляют особые требования как печники, так и кровельщики,так как правильно установленный, он обеспечивает тепло дома и что немаловажно, делает это безопасно.

  Дымовой канал строится в соответствии с нормами и правилами строительства и пожарной безопасности, нормативам, определяющим место расположения системы дымоудаления. Проход дымохода через крышу регламентирован СНиП 41-03-01-2003. Его обычно выполняют:

  • при строительстве нового дома;
  • при капитальном ремонте или реконструкции кровли;
  • при замене источника отопления или его смене.

  Он должен быть при этом пожаробезопасным и полностью герметичным.

  Как правильно выбрать место расположения дымоотвода на крыше


  Самым оптимальным вариантом, по мнению котельщиков и кровельщиков, будет устройство дымоотвода на крыше вблизи конька.

  • Это позволяет обеспечить зимой минимальное скопление снега вокруг дымоотводной трубы, отсутствие снежных карманов вблизи конька, то есть исключается протечка в зоне примыкания.
  • Высота дымохода над кровлей

    при этом небольшая, что приводит к уменьшению воздействия на его конструкцию внешних неблагоприятных внешних факторов.
  • Малая высота дымохода относительно конька создает благоприятные условия для образования наименьшего количества конденсата.

  Следует учитывать, что чем дымоотводящая труба расположена ниже по кровельному скату, тем больше согласно строительным нормативам должна быть высота дымохода над крышей.

  Если имеется общая стена с многоэтажным домом, то труба выводится выше крыши многоэтажки.

  Узлы прохода лучше не устанавливать в следующих местах:

  • по соседству с , поскольку любой порыв ветра занесет в мансарду угарные газы и дым;
  • ендовах, стыке двух скатов, которые образуют внутренний угол, где обеспечить качественное примыкание к трубе будет затруднительно, кроме того, там образуется огромный снеговой карман.

  Дымоотвод нельзя закреплять с крышей жестко, так как при нарушении целостности крыши возникает опасность разрушения дымовой трубы, соответственно, и возгорания.

  Как вывести дымоход: выбор конструкции


  При устройстве прохода через кровлю пользуются специальными элементами (крышная разделка дымохода
  ) с фартуками, которые изготовлены из меди, свинца, нержавеющей или оцинкованной стали, рассчитанные на различные углы ската.

  От чего зависит выбор конструкции узла прохода


  Как сделать дымоход в крыше зависит от определенный факторов:

  Материал дымоотводящей трубы.
  Основными материалами для их изготовления являются огнеупорный кирпич, металл, керамика или асбестоцемент. Для каждого из этих материалов конструкция прохода может иметь свои особенности.

  Определяющее условие для нее – температура сгорания топлива. Например, использование дров, угля или торфа для топки печей исключает использование труб из металла.

  Наружная отделка дымохода.
  В зависимости от того, будет ли труба обложена кирпичом или оштукатурен конструкция примыкания получается совершенно разной.

  Вид кровельного покрытия.
  Дымоходы рекомендуется строить с прямоугольным или квадратным сечения, так как для них существуют готовые доборные элементы, которые используют при устройстве примыкания к кровле. Их покупают обычно одним комплектом с кровельным материалом.

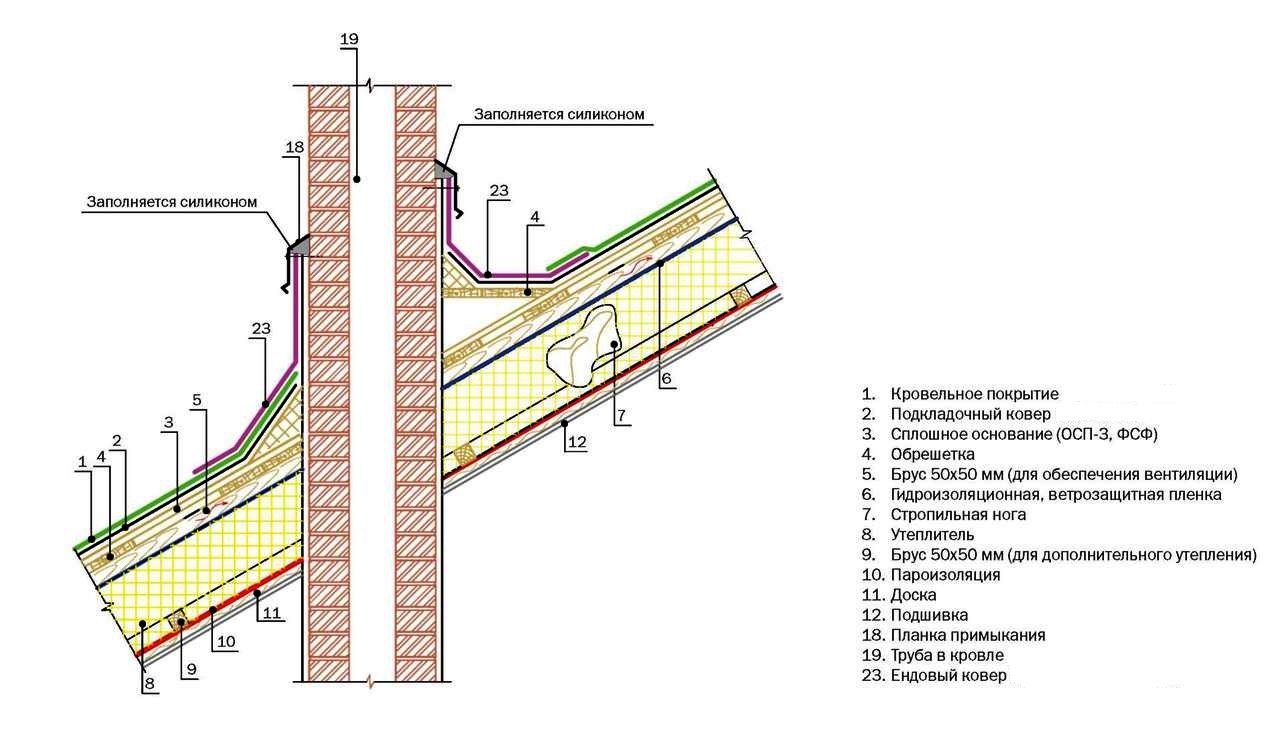

  Проход трубы дымохода сквозь кровельный пирог


  Как известно, чтобы защитить от влаги снаружи и водяного пара, поступающего из внутренних помещений, теплоизоляционный слой заключают в два дополнительных: паро- и гидроизоляционный, причем грамотная изоляция требует непрерывности этих слоев. Но другой стороны, согласно строительным и противопожарным нормам необходимо оставлять определенное расстояние (минимум 13–25 см) от дымохода до горючих материалов, включая паро- и гидроизоляцию из полимерных пленок.

  Решением этой проблемы служит обычно создание отдельного короба для прохождения трубы через крышу. Зону примыкания дымохода отделяют от остальной крыши:

  • стропильными ногами – по бокам от трубы,
  • поперечными балками, закрепленными на толщину стропил – снизу и сверху от трубы.

  Расстояние от дымохода до стропил выбирается согласно требованиям тех же СНиП.

  Примыкание к паро- и гидроизоляционных пленок к установленному коробу обычно выполняют по стандартной методике:

  • полотна надрезают «конвертом»;
  • их края их доводят до поперечных балок либо стропил и фиксируют при помощи скоб или гвоздей;
  • гидроизоляционную пленку далее прижимают брусьями обрешетки и контробрешетки, а пароизоляционную – основанием для укладки материала для отделки мансардного или чердачного помещения.

  Чтобы максимально защитить утеплитель кровельного пирога от влаги, в месте их примыкания к стенкам короба устраивают герметичное уплотнение, используя специальную ленту или клеевой состав.

  Гидроизоляция дымохода на крыше в местах примыкания трубы с кровельным покрытием


  Несмотря на то что узел прохода дымоотвода зависит от различных факторов, скажем, сечения трубы или типа материала для кровли, однако гидроизоляция дымохода
  проводится по общему принципу.

  Герметизацию дымохода, обеспечивающую отвод от нее воды, которая стекает по стенкам трубы и скату, обычно выполняют при помощи фартука. Верхнюю часть фартука дымоотвода размещают на скате крыши, заводя в обязательном порядке под кровельный материал. То есть кровельный лист, расположенный выше, укладывают на фартук с нахлестом.

  В случае модульного дымохода из стали для защиты от воды используется специальная крышная разделка дымохода. Они могут различаться по способу исполнения, материалу и углу наклона.

  Герметизация стыков дымохода с различными кровельными материалами.


  Дымохода и защитить от воды при проходе через керамическую и цементно-песчаную черепицу можно при помощи эластичной ленты на базе свинца, алюминия. С обратной стороны на нее нанесен клеящий состав.

  • Нижней продольной стороной ленту приклеивают к кровле, другой – к трубе.
  • Часть ленты, наклеенной на дымоотвод прижимают при помощи металлической профильной планки, имеющей изогнутый профиль и закрепляют ее либо сразу на трубе, используя термостойкие дюбели, либо на штробе, выполненной предварительно в трубе.
  • Отбортовка планки герметизируется кровельным герметиком, полностью исключая тем самым проникновение влаги под ленту.

  Подобные работы можно выполнить и без самоклеящейся ленты, используя традиционную разделку из металла.

  Проход дымохода через мягкую кровлю осуществляют схожим способом, только эластичную ленту заменяют ендовым ковром или заводят на дымоотвод рядовую черепицу.

  По такой же технологии изолируют . В этом случае фартук по большей части выполняют из гладких листов, совпадающих по цвету с листами металлочерепицы.

  Дымоход через Ондулин гидроизолируют при помощи самоклеящейся изолирующей ленты Ондуфлеш.

  При ширине дымохода больше 80 см, то со стороны конька за ним создают разуклонку – маленькую двускатную кровлю, выполняемую, как правило, из материала покрытия. Этот элемент предназначен для отведения дождевой воды и снега от верхнего участка трубы. Хотя, если учесть, что разуклонка может создать проблемные ситуации, лучше делать дымоходы просто уже. Помимо прочего, широкий дымоотвод – это определенное препятствие для проветривания теплоизолированной крыши и требует установки на скате до трубы и после вентиляционных элементов (вент-черепицы, аэраторов и прочего).

Для комфортного круглогодичного проживания, загородный дом должен иметь систему отопления. Вне зависимости от её типа, газовое оно или дровяное, отвод продуктов сгорания происходит через дымоотводную трубу, которая выводиться наружу через крышу дома. Основное назначение кровельной разделки вокруг печной трубы – защита крыши от протечек и перегрева. О том, как выполнить весь комплекс работ правильно и не допустить при этом грубых ошибок, далее в нашей статье.

Герметизация трубы на крыше

Герметизация дымоотвода на крыше проводится с учетом формы трубы и рельефности кровельного покрытия:

Для прямоугольной и квадратной конструкции подойдет металлический фартук;

Для круглых выходов часто используются эластичные резиновые или полимерные проходки;

Трубы типа «сэндвич» оснащают металлическим конусом, закрепленным под углом на стальном фартуке;

Шифер или металлочерепицу оборудуют свинцовыми планками примыкания или системой Мастер Флеш.

Установка трубы на кровлю из металлочерепицы

Места прохода трубы через крышу

Существует закономерность — чем ниже по скату крыши будет размещается труба, тем больше усилий потребуется для гидроизоляция стыка между дымоходом и кровлей.

Крыши, изготовленные из профлиста, оснащают трубами в следующих участках:

–Возле конька
. Согласно СНиП 41-01-2003, вывод устройства близ конька снизит вероятность образования снежных карманов и появления конденсата.

Изоляция печной трубы на скате. Прохождение дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечки и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или доборные элементы фартука.

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ УЗЛА ПРИМЫКАНИЯ КРЫШИ К ДЫМОХОДУ

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

1.Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.

2.Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.

3.Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.

4.Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.

5.Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической не изолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя — 13 см.

6.Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.

Организовывая вывод круглой трубы, достаточно подобрать эластичный уплотнитель, исключающей необходимость дополнительной гидроизоляционной защиты вокруг проходки.

РАЗДЕЛКА НА КОНЬКЕ

Отвести воду от дымовой системы, проходящей через конёк, позволит гладкий металлический фартук и декоративная заделка из шифера или профнастила.

1.Проложите возле трубы жестяной лист (галстук), подведенный под кровельный настил.

2.Зафиксируйте нижнюю, затем боковые и верхнюю планку примыкания.

3.Заполните стыки возле трубы герметиком на силиконовой основе.

4.Прижмите верхними планками фартука.

Отвод дождевой воды от дымохода

ПРОХОДКА НА СКАТЕ

Проводя обустройство небольшой проходки, зафиксируйте на скате крыши водоотводный желоб.

Разделка для труб шириной более 80 см потребует создания разуклонки на скате крыши для отвода воды, поступающей сверху к центру дымохода.

Сверху образуются две короткие ендовы (разжелобки). Планка нижней ендовы устанавливается в местах стыков отрицательных углов, защищая от попадания воды в подкровельное пространство. Размещается она, до укладки листов профнастила. Верхняя планка выполняет чисто декоративные функции.

Установка дымохода круглого сечения потребует дополнительных затрат, так как его правильная организация нуждается в дополнительных комплектующих

ОБХОД СТРОПИЛЬНОЙ СИСТЕМЫ

Качественное примыкание кровли к трубе дымохода возможно при наличии жесткой обрешётки, позволяющей равномерно распределить нагрузку. Дымоход обычно устанавливают до укрепления стропильной системы.

Если вывод осуществляется позднее, важно предусмотреть расстояние от стропил более 20 см, в противном случае потребуется демонтировать обрешетку, ослабив общую систему.

Обрешетка под дымоход

1.Установите под элементы стропильного каркаса опорные стойки, срежьте перекрытия и соедините с целыми стропилами, воспользовавшись горизонтальными перемычками.

2.Вокруг дымового отвода обустройте надежный каркас, прочно соединенный со стропильной системой и кровельной обрешеткой.

Проход дымохода через крышу из металлочерепицы

Гидроизоляция дымохода на крыше из металлочерепицы требует подготовки следующих инструментов и материалов:

Строительный карандаш или маркер;

Дрель и набор сверл;

Болгарка с диском 2 мм;

Силиконовый герметик;

Заклепочник;

Алюминиевая ленты и хомуты;

Металлические уголки;

Кровельные саморезы;

Длинная линейка или рулетка;

Плоскогубцы и молоток.

Инструмент и материалы необходимые для работы

Обход дымохода на крыше из металлочерепицы предусматривает создание двух защитных слоёв, которые делаются следующим образом:

1.На обрешетке собирают внутренний фартук, охватывающий крышу и дымоход.

2.Подготавливают внешнюю декоративные планки, покрывающие кровельный материал и нижний фартук.

Если дымовая система размещена поблизости конька, то кромку верхней планки вводят под коньковый элемент.

Обустройство внутреннего фартука начинается нижней стенки стояка.

1.Каждый элемент покрывает скат на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.

2.Боковые планки заходят под гребень металлочерепицы, накрывают нижний элемент фартука по всей длине, выходят за пределы трубы на 20 см.

3.Все детали прочно соединяют саморезами.

4.На трубе отмеряют 15 см, делают болгаркой штроб глубиной 15 мм.

При заливке силикона, его не нужно жалеть, он должен заполнить все пустоты между трубой и фартуком

Важно! Верхняя деталь фартука должна плотно войти в паз, заполненный герметиком.

Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой.

Чтобы саморезы не выделялись на фоне крыши, цвет их шляпок следует подобрать в тон кровельного покрытия

Разделка для круглых труб: металлическая проходка

Заделку дымохода круглой формы поможет провести готовый фартук-колпак, представленный металлическим листом с отверстием, закрытый наклонным усеченным конусом.

1.Лист крепят к обрешетке, пропускают трубу через колпак, верхнюю часть которого прижимают к дымоходу стальным хомутом с термоустойчивой прокладкой.

2.Желая направить поток воды вниз, по краю листа выполняют бортик посредством плоскогубцев и молотка.

Интересно знать! Изготавливают фартук для круглого дымохода из черной стали толщиной 1-3 мм. Покрывают металл термостойкой эмалью, способной противостоять нагреву до 600 градусов. Также возможно изготовление деталей из нержавейки максимальной толщиной 2 мм.

Мастер Флеш — это эластичные проходки выполнены в виде ступенчатой пирамидки с алюминиевой или свинцовой мягкой основой. Конструкция выдерживает диапазон рабочих температур 50°С(+ 130°С), и легко регулируется под крутизну кровли.

Монтаж эластичного узла прохода через кровлю проводят в следующем порядке:

1.Выбирают кольцо уплотнителя с зазором на 20% меньше диаметра вентиляционной системы.

2.Уплотнитель натягивают по трубе, предварительно смочив мыльным раствором.

3.Колпак закрепляется герметиком и шурупами, оснащенными неопреновыми или резиновыми прокладками. Шаг — 35 мм.

Важный момент! Эластичные проходки с гибким свинцовым или алюминиевым кольцом оснащены клеящим слоем, находящимся под защитной пленкой. Для усиления фиксации, используйте дополнительный клеевой состав.

Уплотнитель для дымохода Мастер Флеш удобен и прост в монтаже

АЛЮМИНИЕВЫЕ И СВИНЦОВЫЕ ЛЕНТЫ

Альтернативой готовых проходок послужит гидроизоляция дымохода самоклеющейся алюминиевой/свинцовой лентой на основе битума или модифицированных полимеров. Она позволяет герметизировать стыки трубы и крыши.

Гидроизоляция трубы с помощью самоклеющейся ленты делается в несколько этапов:

1.Очистите место нанесения ленты, после чего плотно прижмите пленку.

2.Оклейте отрезками вертикальную часть дымохода, охватывая одновременно горизонтальное кровельное покрытие.

3.Зажмите ленту планкой из металла и зафиксируйте термостойкими дюбелями.

Лента для герметизации труб — отличный способ сэкономить время и деньги

Герметизация прямоугольных и квадратных труб

Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.

Места соединения фартука с профлистом вокруг дымохода уплотняют кровельным герметиком. Снизу и по бокам устанавливают карнизные отводы, направляющие поток осадков на скат крыши.

Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.

1. В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.

2.Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.

Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.

Меры безопасности при монтаже дымохода должны строго соблюдаться

Оштукатуривание трубы

Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:

1.Для начала заделайте цементным раствором все имеющиеся неровности на трубе;

2.Затем обтяните стенки армирующей сеткой;

3.Завершающим этапом является нанесение штукатурки.

Важно! Прежде, чем замазать первый слой, доведите раствор извести, цемента и шлаковой крошки (или песка) до густоты сметаны, забрызгивайте, не выравнивая. Второе покрытие более плотное, его накладывают мастерком, затирая до получения гладкой поверхности.

Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании

Укрепление трубы асбестоцементом

Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.

1.Дымоотвод армируют сеткой и забрызгивают первый слой раствора.

2.На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.

Асбест содержит в себе опасные для человека канцерогены, поэтому специалисты не рекомендуют использовать его в жилых помещениях.

Обшивка листовым железом

Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.

1.Конструкцию оборачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх оборачивают металлическим листом.

2.В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.

КАКАЯ ПРЕСЛЕДУЕТСЯ ЦЕЛЬ

При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи.

Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.

Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.

После монтажа трубы, достаточно провести оштукатуривание с последующей укладкой миллитового кремнезема, теплоизоляционной ваты МКРР – 130 или рулонного фетра МКРФ-100.

Если наружная часть трубы имеет высоту 2 и более метров, она укрепляется дополнительными растяжками

Противопожарная защита дымохода

Сегодня в продаже имеются готовые «сэндвич» панели, изготовленные из стали или керамики. Их монтаж происходит следующим образом:

1.Для установки модульной системы, между печью и дымоходом проводят асбестовую прокладку.

2.Затем наносят слой раствора на который помещают модуль. Выравнивают по уровню, закрепляют последующие блоки слоем раствора.

3.Места прохода дымового устройства через крышу хорошо изолируют. Огнестойкую изоляцию кровли обеспечит стальной оцинкованный короб, закрепленный скобами к стропилам и поперечным балкам в месте прохождения трубы.

Гидроизоляция трубы

Быструю и надежную защиту дымохода от протекания проводят посредством нанесения рулонных материалов.

ОСНОВНЫЕ ЭТАПЫ МОНТАЖНЫХ РАБОТ:

1.Трубу покрывают грунтовкой, обклеивают супердиффузионной мембраной. Вместо грунтовки возможно использование полимерно-битумной мастики. Мембрану приклеивают к крыше, края заводят на трубу.

2.Из металла делают верхний и нижний галстук. На обрешётку набивают бруски и закрепляют уголки.

3.Рулонный материал укладывают внахлёст, позволяя добиться правильного стока воды на мягкой или металлической кровле. Длина нижнего листа достигает свеса кровли.

4.Места стыка изолируют битумной мастикой. Уголки к обрешётке крепят дюбелями. Щели обрабатывают жаростойким герметиком.

5.Укладывают кровельный настил, сверху размещают ПВХ фартук, используя ленту Ондуфлеш, заканчивают герметизацию.

Устройство примыкания кровли к трубе

Устранение течи на крыше возле трубы

Течет труба на крыше дома — устранить проблему позволит битумная лента, полимерный колпак или жестяной фартук.

ИЗОЛЯЦИЯ БИТУМНОЙ ЛЕНТОЙ ПРОХОДИТ В 5 ШАГОВ:

1.Щёткой по металлу очищают кровлю вокруг дымохода по внешней нижней части.

2.Влажной тряпкой удаляют пыль и грязь.

3.В местах стыка трубы и кровельного пирога приклеивают куски битумной ленты.

4.Отрезки прогревают газовой горелкой, прижимают максимально плотно к крыше и дымовому отводу.

5.Сверху фиксируют деревянные бруски или доски. Срок эксплуатации ленты 2-3 года.

Ч Герметизация дымохода своими руками с помощью битумной ленты

Полимерные манжеты надежно защищают стык кровли с овальной трубой и не вызывают особых сложностей при монтаже:

1. В верхнем участке манжета делают вырез диаметром меньше толщины дымохода.

2.Надевают на внешнюю часть стояка, опускают до уровня кровли.

3.В местах соприкосновения крыши с манжетом используют защитный слой герметика.

Полимерные манжеты для труб — отличный и недорогой способ защитить крышу от протечек

Создание металлических отводов

Для защиты от воды на трубу дымохода надевают жестяной фартук с параметрами, аналогичными габаритам трубы. Верхнюю часть покрытия фиксируют к вертикальной конструкции, обжимают хомутами и герметизируют. Нижнюю часть фартука устанавливают на крыше поверх кровельной обшивки и фиксируют саморезами.

Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» — широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.

Герметизация трубы с помощью металлических «раскладок»

Кровельная разделка дымохода – важный этап строительства, требующий правильного подбора материалов и соблюдения последовательности операций.

Создавая гидроизоляцию узла примыкания крыши к дымоотводной системе, следует обеспечить максимальную безопасность и комфорт, без пожаров и протечки.

Крышная разделка дымохода – обязательное условие его безопасной эксплуатации и залог тепла и сухости в доме.

Ошибки при выводе дымовой трубы через крышу обычно приводят к протечкам, гниению и разрушению деревянных конструкций кровли, а неправильное крепление самой трубы может стать причиной пожара. Следуя технологии, описанной в нашей статье, вы сможете выполнить разобраться в этом вопросе и, при необходимости, установить крышную разделку дымохода самостоятельно.

Вид крышной разделки напрямую зависит от нескольких факторов: материала дымохода, типа кровельного покрытия и устройства крыши: ее вида, угла наклона, расположения дымохода относительно конька. Основное качество крышной разделки – способность защищать крышу от протечек и перегрева, им обусловлен выбор материалов для крышной разделки.

Крышная разделка для металлических труб типа «сэндвич» представляет собой металлический конус, жестко закрепленный на металлическом фартуке под определенным углом. Для шиферной кровли фартук должен быть выполнен из свинца, который, благодаря своей пластичности, легко приобретает форму листов кровельного покрытия. Угол крышной разделки подбирают в зависимости от угла наклона крыши. Труба вставляется в конус и герметизируется за счет уплотнительной манжеты.

Для круглых труб и кровли с волнистым металлическим покрытием наряду с металлической крышной разделкой можно использовать проходки из полимерных материалов на металлическом каркасе. Они состоят из листа металла – стали или алюминия, с отверстием больше диаметра трубы и силиконового или резинового колпака. В колпаке можно вырезать отверстие нужного диаметра, а лист основания выгнуть по форме кровельного покрытия. После крепления к кровле такая разделка обеспечивает герметичность прохода через крышу.

Ставшие популярными в последние годы сборные керамические сэндвич-дымоходы или традиционные кирпичные трубы выводят на крышу несколько иначе. Для их герметизации используют металлические фартуки, планки примыкания и теплоизолирующие короба. Герметизация достигается за счет проклеивания элементов специальными пленками и использования герметиков, при этом важна правильная последовательность работ, описанная в следующих разделах.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Выводят трубу на крышу до необходимой высоты. При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность.

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Крышная разделка прямоугольных труб

Для крышной разделки труб из кирпича или блоков используют специальные элементы – металлические фартуки, галстуки, пристенные профили. Для герметизации стыков также используют самоклеящуюся пленку и герметики.

Труба из кирпича или блоков, как правило, ставится на фундамент, поэтому она вполне устойчива. Ее дополнительное крепление возможно с помощью специальных кронштейнов, но они не должны обеспечивать жесткую связь с крышей, иначе при повреждении кровли возможна деформация и разрушение трубы, что грозит пожаром.

Технология крышной разделки кирпичных труб

Разделку выполняют после установки обрешетки и гидроизоляции, поверх контробрешетки, сделанной из струганой доски. К стенкам трубы прикладывают планки примыкания и прочерчивают контур по верхней выступающей кромке.

Разметка контура под планку примыкания

По полученному контуру с помощью болгарки и алмазного диска штробят паз.

Сметают пыль веником и смывают ее струей воды, можно из пластиковой бутылки.

Прикладывают планку примыкания с нижнего края трубы, отмечают маркером ее габариты и с помощью ножниц по металлу вырезают вертикальную часть планки примыкания с обеих сторон. Прикладывают планку примыкания к трубе и молотком аккуратно забивают ее кромку в паз в кирпичной кладке.

Саму планку крепят к обрешетке саморезами с помощью шуруповерта.

Размечают аналогичным образом боковые планки, срезают выступающую вертикальную часть. Крепят обе боковые планки саморезами так, чтобы они оказались поверх нижней. Закрепляют аналогичным образом верхнюю планку примыкания.

Герметизируют все стыки между планками и трубой.

Устанавливают галстук и загибают на нем желоб таким образом, чтобы случайно попавшая на него влага стекала с крыши, не попадая на обрешетку.

Укладывают кровельное покрытие по специальной технологии. Устанавливают фартуки в той же последовательности, что и планки примыкания: нижний фартук, боковые, а затем верхний фартук – его кладут так, чтобы он оказался под вышележащим листом кровельного покрытия. Если труба находится близко к коньку, то верхний фартук заводят под него.

Видео — крышная разделка кирпичного дымохода

Крышная разделка дымохода – важный этап строительства, выполняя ее важно не экономить на материалах и соблюдать последовательность операций. Только в этом случае вам обеспечена безопасность и комфорт, без пожаров и текущей крыши.

Хомут

Хомут разнополочный – предназначен для крепления между собой элементов дымохода, используется для улучшения герметизации на стыках. Является обязательным элементом системы.

Разнополочный говорит нам о том, что у него разный размер полок, так что большую полку помещают на меньший участок трубы -папа, а меньшую полку на маму. Важно не перепутать, так как иначе хомут не будет выполнять своих функций. Проверить где меньшая, а где большая полка можно с помощью ручки или карандаша, держим карандаш горизонтально, вешаем на него хомут, в какую сторону наклоняется хомут там и меньшая полка. На одностенный дымоход, собранный по конденсату, монтируется меньшей полкой вверх, большей вниз. На сэндвичи-наоборот, большей полкой вверх, меньшей вниз.

Хомуты эластичны и устойчивы к поперечным перегибам, так что вы сможете с лёгкостью установить их на уже смонтированный дымоход.

Крышная разделка

Крышная разделка дымохода – обязательное условие его безопасной эксплуатации и залог тепла и сухости в доме. Ошибки при выводе дымовой трубы через крышу обычно приводят к протечкам, гниению и разрушению деревянных конструкций кровли, а неправильное крепление самой трубы может стать причиной пожара.

Выводят дымоход сэндвич сквозь отверстие в патрубке крышной разделки, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов.

Важно знать, верхний край фартука крышной разделки обязательно заводят под вышележащий лист шифера или металла.

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак крышной разделки натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Для мягкой кровли, к примеру, битумной черепицы, применяют два типа примыкания — закрытое и открытое. В основном, первый вариант используется довольно редко, так как он сложен при установке и не совсем практичен в использовании, поэтому, мы поговорим о втором методе. В этом случае, дымоотводы примыкают к кровле по тому же принципу, что и металлочерепица, т. е., при помощи фартука крышной разделки и разных герметиков. Только вот фартук крышной разделки для мягкой кровли дымохода делают не из металлического материала, а из ендового ковра, который укладывают под битумную черепицу.

Суть укладки мягкого фартука крышной разделки в том, чтобы черепица с ним полностью сливалась, а в местах стыков кровельных материалов к ковру не было затеканий. И, кроме этого, вода не должна спускаться на чердак по трубе камина/печи, следовательно, на крышную разделку от ковра нужно сделать напуск.

Для фиксации используются разнообразные битумные мастики, хотя не все из них хороши- через некоторое время материал отслаивается, и тогда вода будет проникать сквозь трещины. Исходя из практики, можно отметить, что с этой задачей отлично справляется тот же клей К-36, который может прослужить достаточно долго, не боясь температурных перепадов, влаги и ультрафиолетового излучения.

Для прохода дымовой трубы через любые конструкции можно использовать готовое потолочно-проходное устройство. Потолочно проходное утройство используется как для прохода через потолок, так для прохода через стены. Его выбирают исходя из наружного диаметра трубы. Перед установкой это устройство прохода через потолок необходимо подготовить: все поверхности, которые будут соприкасаться с древесиной обшивки потолка, и все внутренние поверхности проходного короба выкладывают теплоизоляцией, либо используют уже готовые решения ППУ с минеритом, в котором роль теплоизоляции берёт на себя минерит.

Обычно теплоизоляцией служит базальтовая вата, но должна она быть специальной: выдерживать высокие температуры. Покупая материал, убедитесь, что рассчитан он на использование при температурах 800-1000 о С. Эти материалы имеют более высокую стоимость, но экономить на безопасности неразумно. Более дешевые варианты имеют в своем составе связующие, которые при высоких температурах спекаются, из-за чего теплоизоляция теряет все свои свойства, а это может привести к пожару. Кроме того, желательно использовать фольгированный теплоизолятор – это сделает конструкцию еще более безопасной. Необходимо помнить, что расстояние от дымохода до стены из горючего материала должно быть не менее 500мм, до стены из не горючего материала 380мм.

Заизолировав устройство прохода, готовите место для его установки. На потолке размечаете, где будет располагаться дымовая труба. Очерчиваете отверстие подходящего размера: чуть меньше размеров лицевой панели проходного устройства с таким расчетом, чтобы его было удобно крепить к обшивке потолка саморезами. Вырезав отверстие, его края обкладываете тем же теплоизолятором, что и проходной узел, или любым другим с аналогичными свойствами. Для повышения уровня пожарной безопасности можно поверх теплоизолятора укрепить полосы металла. В готовое отверстие вставляете подготовленное устройство прохода. Его можно надеть на трубу и устанавливать вместе с ней. Установив эту конструкцию на место, закрепляете панель проходного узла саморезами (отверстия можно просверлить предварительно). Для большей пожарной безопасности заполняете ППУ теплоизоляцией, примерно наполовину.

Высота дымохода относительно конька крыши

Если труба выходит из крыши на расстоянии менее полуметра от конька, то минимальная высота дымохода над его уровнем должна составлять 50 см.
В таком месте меньше собирается снега зимой, что уменьшает риск протечек при его таянии в весенний период и при оттепелях. Расчет высоты дымовой трубы относительно конька основывается на требованиях СНиП41-01-2003 и СП (строительные правила) 7.13130.2013, а также на рекомендациях производителя отопительного устройства.

Если кровля имеет плоскую конструкцию, то высота дымохода над кровлей составляет минимум 50 см. На скатных кровлях в случае расположения дымохода на расстоянии от конька до 1,5 м высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если дымоход расположен в пределах 1,5–3 метров от конька, то его высота не может быть ниже его или парапета. Когда дымоход находится дальше 3 метров от линии конька, то его минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.

1.
2.
3.
4.
5.

Организация отопление коттеджей и частных домов занимает немалую часть времени строительства всей постройки. Возведение дымохода или установка трубы на крыше является финальным этапом этого типа работ. Именно от качества его выполнения во многом зависит качество и надежность полученной системы отопления дома.

В данной статье мы расскажем о том, как сделать трубу на крыше и защитить ее от осадков.

Варианты размещения трубы

Наиболее неудачным местом для прохода дымохода являются места стыков двух скатов — ендовы. Достичь качественного в таком месте практически нереально, при этом водный поток, стекающий со скатов крыши, будет создавать дополнительную нагрузку на трубу дымохода. Кроме того, зимой здесь будет скапливаться снег. Как результат, кровля может дать течь.

Так же как и в случае с проходом сквозь конек, данный метод требует организации более сложной стропильной системы в местах ендов.

Кладка трубы на крыше

Организовать правильное примыкание дымохода на крыше порой достаточно сложно, так как кровельный пирог является сплошным и он в итоге должен остаться непрерывным по всей площади (прочитайте: » «). Требования СНиП достаточно четко описывают условия размещения горючих материалов вокруг дымоходов. А материал из которого делают паро- и гидроизоляцию современных кровель как раз относиться к таким материалам. Поэтому, в зависимости от выбранного типа дымохода, пленки изоляции должны находиться от трубы на расстоянии не менее 13-25 см. Хорошим вариантом считается .

Но как же в этом случае проводится труба на крыше дома? Оптимальным решением является отделение части кровельного пирога от его основной плоскости.

Для этого могут применяться:

• стропильные ноги по бокам трубы;
• поперечные балки, установленные сверху и снизу и имеющие толщину стропил.

То есть по простому — необходимо создать своеобразный короб из дерева, который надежно отделяет горячую трубу от пирога кровли. При этом следует придерживаться требований СНиП, так как деревянные элементы также должны размещаться от дымохода на определенном расстоянии. Короб для трубы на крыше изнутри заполняют теплоизоляционным материалом негорючего типа. Для этого может использоваться базальтовая вата.

Примыкание слоя гидро- и пароизоляции к установленному коробу выполняется стандартным методом:

• полотна изоляции надрезают «конвертом»;
• края материала доводят к поперечным балкам или стропилам, где его фиксируют гвоздями или скобами;
• пленку гидроизоляции зажимают брусьями обрешетки и контробрешетки. Пленку пароизоляции фиксируют основанием для укладки отделочного материала чердака;
• для того, чтобы утеплитель был надежно защищен от попадания влаги, в местах примыкания пленки изоляции к стенкам короба необходимо устроить герметичное уплотнение из клеевого состава или специальной клейкой ленты. Читайте также: » «.

Кирпичная труба на крыше — герметизация стыка

В зависимости от формы сечения дымоотводной трубы и от типа кровельного материала, выбирается правильная форма проходного узла, которая сможет обеспечить максимальную защищенность этого участка крыши (подробнее: » «). Но, независимо от выбора, принцип организации этого узла остается неизменным.

Одной из важнейших задач при обустройстве кровли и прохода через нее дымохода является герметизация стыков. Благодаря правильному выполнению этого типа работ, можно обеспечить качественный отвод воды от дымохода. Для того, чтобы реализовать это требование используют фартук для трубы на крыше.

Рассмотрим, как правильно заделать трубу на крыше:

Аналогично делают стык кровли и гибкой черепицы. Но в этом случае вместо эластичной клейкой ленты используется ендовой ковер или заведенная на стенки дымохода черепица. Если кровля создается из металлочерепицы, то фартук для герметизации делают из листов металла, имеющих цвет кровельного покрытия (прочитайте также: » «).

Организовывая фартук необходимо всегда помнить, что верхнюю его часть обязательно заводят под кровельный материал. Это необходимо для того, чтобы вода стекала сперва по скату крыши, а потом попадала на фартук. Если уложить фартук без нахлеста под кровлю, то такая крыша скоро даст течь.

кирпичную, круглую, сэндвич, на сколько поднимать, проходные узлы, мастер-флэш

Одна из самых важных задач при строительстве бани – правильный вывод и заделка дымоходной трубы. Причем решить нужно одновременно две проблемы: обеспечить пожаробезопасность и изоляцию стыка трубы от протекания атмосферных осадков и конденсата.

Прежде всего, перед тем как решать проблему прохода воды, необходимо определиться с местом выхода трубы на кровле. Высота трубы должна соответствовать определенным нормам. Зависит высота от того, в каком месте скатной крыши труба будет выходить.

Содержание статьи

На сколько поднимать трубу над коньком бани?

При монтаже трубы действует правило: «Чем ближе к коньку, тем выше должна быть поднята труба».

Возвышение дымовой трубы над плоскостью крыши

• Если расстояние от центра дымовой трубы до конька крыши не превышает 1500 мм, труба должна быть поднята над коньком не менее чем на 500 мм;
• При расстоянии от центра трубы до конька от 1500 до 3000 мм, верх трубы может находиться на одном уровне с коньком крыши;
• При расстоянии свыше 3 метров, верх трубы должен находиться не ниже линии, проведенной вниз от конька под углом 10 градусов к горизонту.

Где лучше делать вывод трубы через крышу бани

Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.

Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.

Самый удобный вариант вывода трубы через крышу — недалеко от конька

Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:

• устанавливать достаточно просто,
• снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
• монтаж не самый сложный,
• благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.

Если получилось так, что дымоход проходит вблизи балок  перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.

Если крыша бани односкатная, наиболее разумным решением будет организовать вывод трубы через крышу поблизости от верхней точки кровли.

Как вывести трубу через кровельный пирог

Кровли бань имеют, как правило, солидное утепление, которое решает задачу сохранения тепла. Для обеспечения хороших тепло и влагозащитных свойств кровельного пирога, необходимо, чтобы мембраны и пленки тепло- и влаго-защиты были сплошными.

Выводя трубу через кровлю мы обязательно нарушаем их целостность. Причем согласно противопожарным нормам расстояние от трубы до горючих материалов (которыми и являются пленки пароизоляции и гидрозащиты)  должно быть не менее 13-25 см. Как выйти из положения? Самый оптимальный вариант – отделить зону прохождения трубы через кровлю. Для этого на необходимом расстоянии от трубы справа и слева закрепляют  дополнительные стропильные ноги, а снизу и сверху на таком же расстоянии между этими стропилами устанавливают поперечные балки. В этом случае труба оказывается в отдельном коробе.

Часто случается, что «труба попадает на стропила». В таком случае разрезается стропильная нога, устанавливают дополнительные стропильные ноги, а также поперечные балки. Таким образом образуется короб для безопасного прохода дымовой трубы через кровлю

Пространство между трубой и стропильной конструкцией заполняют при этом минеральной ватой. Только не стекловолокном – оно не переносит высоких температур, а базальтовой ватой, которая и температуры переносит нормально, и при попадании влаги не теряет своих теплоизолирующих свойств.

При этом для обеспечения герметичности кровельного пирога в рамках короба, в котором будет находится труба, материалы надрезают «конвертом», края заворачивают до балок и стропил, фиксируя скобами или гвоздями (можно использовать планки контр обрешетки). Для предотвращения попадания влаги, места прилегания материалов к древесине нужно дополнительно заизолировать при помощи клеевых лент или составов-герметиков.

Кровельный пирог в месте прохода надрезают «конвертом» и закрепляют его к обрешетке и стропилам

Но есть и другой вариант. Если температура трубы в районе ее прохода через кровлю не превышает 50-60^°С можно пленки кровельного пирога просто приклеить при помощи все тех же герметиков и клеевых лент. Это возможно, если на трубе после выхода из топки, например, установлен бак для нагрева воды или устроена дополнительная каменка и т.п., а выходит на крышу не  сэндвич.

В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

Проход через кровлю в зависимости от кровельного материала и вида дымохода

При проходе через кровлю самое главное — отвести воду, стекающую по кровле и самой трубе. Для защиты от атмосферных осадков используют защитные фартуки, верхний край которых заводят или под расположенный выше лист кровельного материала, или под конек.

Фартук заводят или под расположенный выше лист кровельного материала или под конек

Выводя дымоход через кровлю его нужно фиксировать, но так, чтобы он оставался подвижным относительно кровли. В противном случае за счет теплового расширения/сжатия будет нарушена целостность и обязательно появятся течи. Например, круглой трубе можно придать направление металлическими планками или уголками.

При установке проверяете вертикальность при помощи отвеса – это важно для того чтобы не скапливалась сажа и была хорошая тяга.

Фиксировать трубу при проходе через кровлю нужно не жестко

Проход кирпичной трубы через кровлю

В случае если дымоход кирпичный, прямоугольной или квадратной формы, можно использовать материалы, идущие в комплекте с кровельным материалом.

При проходе кирпичной трубы через кровлю можно использовать элементы, предлагаемые производителями кровельного материала

Если кровля сделана из металлочерепицы, то фирмы, ее производящие, предлагают для герметизации стыка с трубой специальные ленты, на одну из сторон которых нанесен клеящий слой. Эти эластичные ленты —  сложный состав, содержащий алюминий и/или свинец. Одним краем такую ленту клейкой стороной приклеивают к основанию дымохода, вторым – к кровельной обрешетке. Верхний край дополнительно фиксируют металлической планкой, которую крепят к кирпичу термоустойчивыми дюбелями.

Чтобы уменьшить вероятность затекания воды по стенке, можно сделать под планку углубление – штробу. Тогда лента и планка окажутся в углублении. Чтобы совсем исключить просачивание воды, на стык наносят термостойкий герметик.

Практически также герметизируют проход трубы через кровлю из мягкой черепицы или толя. Но в этом случае вместо эластичной ленты на дымоход заводят саму черепицу или толь.

При проходе трубы через кровлю крытую мягкой черепицей ее края заводятся на дымоход или фартук

Можно сделать фартук для квадратной или прямоугольной трубы самостоятельно. Кровельщики обычно для этого используют жесть, но вполне подойдет листовой алюминий. Из металла изготавливают четыре отдельные части – две боковые, передняя и задняя.

Фартук для прямоугольной или квадратной трубы легко изготовить самостоятельно

Полосы металла сгибают  так, чтобы одна ее часть заходила на трубу, а вторая крепилась к обрешетке. В кирпичном дымоходе, в верхней части фартука, делают кромку, которая вставляется в специальную штробу и промазывается герметиком. Чтобы вода, стекая по фартуку, не попадала на обрешетку и пирог утепления, под переднюю часть фартука подкладывается лист металла большой ширины, по краям которого выгнуты бортики. Он идет под кровельным материалом и называется «галстуком».

Если используется на кровле металлочерепица, то из гладкого листа того же цвета делают фартук, верхний край которого заправляют под расположенный выше ряд кровельного материала, чтобы вода стекала на фартук, а не затекала под него. Если труба выходит близко от конька, можно его или заправить под сам конек, или перегнуть на другую сторону.

Есть один важный нюанс: если ширина кирпичного дымохода больше 80 см (ее размер в перпендикуляре к стропилам) нужно делать разуклонку – небольшую двускатную кровлю, расположенную выше. Она отводит осадки, уменьшая вероятность протечки. Но такая ширина дымоотводов на бане скорее исключение, чем правило.

Проход круглой трубы через кровлю

Современные круглые дымоходы на банях это обычно сэндвич-труба. Изредка еще на крышах бань можно увидеть асбестовые трубы, еще реже – монотрубу без теплоизоляции.

Простая одностенка, которая выводится через кровлю, несет в себе очень высокую вероятность возникновения пожара. Потому использовать такой вариант крайне нежелательно.

Современные круглые трубы — это обычно сэндвич-трубы

В видео ниже показан вариант герметизации трубы при установке на кровлю из металлочерепицы.

Если в качестве кровельного материала используется металлочерепица, то часто производители предлагают и кровельные проходы. Они изготавливаются из листа того же цвета и соединены со специальным колпаком, через который и проходит труба.

Проход трубы через кровлю из металлочерепицы

Легко и просто сделать герметизацию круглой трубы на крыше, если использовать заводскую проходку. Она представляет собой фланец из алюминия, к которому присоединена эластичная часть из резины или силикона.

Проходки заводского изготовления — самый легкий вариант герметизации места стыка трубы и кровли

Они бывают разных размеров и имеют разные углы уклона. Подобрать можно под любой диаметр, тип кровли и место установки. Фланец проходки покрыт составом, схожим с составом гофрированной части, по краям имеются канавки, в которые заполняются герметиком. Одна из проходок – «Мастер Флэш» имеет 11 размеров, которые охватывают диаметры от 3 до 660 миллиметров.

Проходка «Мастер Флэш» MASTER FLASH

При установке такой проходки часть гофры срезают в соответствии с нужным диаметром. Затем ее надевают на трубу. Резина должна идти с усилием, чтобы обеспечить плотность прилегания. Так как отверстие меньше диаметра трубы примерно на 20%, то тянуть приходится сильно. Чтобы прилагать меньшие усилия, можно и то и другое смазать мыльным раствором.

Как устанавливать заводскую проходку

После того как гофра натянута до нужного места, фланцу придают требуемую форму – материал пластичный и можно использовать молоток, но работать нужно осторожно.

Используя молоток фланцу придают требуемую форму

Затем расположенные с изнанки канавки заполняются герметиком, края прижимают к кровельному материалу и закрепляют (саморезы идут в комплекте). Если кровельный материал не из железа, саморезы не подходят. Нужно использовать или длинные саморезы, которые достанут до обрешетки, или дюбеля для плит перекрытия.

Разъемная модель проходки

Есть достаточно много вариантов проходок фабричного изготовления, есть разъемные модели. Они используются, когда на трубе имеются утолщения или приходится монтировать на уже собранный дымоход большой высоты.  В этом варианте в комплект входят хомуты, которыми соединяются части проходника друг с другом. В остальной части монтаж аналогичен.

В видео показано, как герметизировать проход через крышу из обычного шифера при помощи угловой кровельной проходки Мастер Флэш (MASTER FLASH).

Герметики для кровли

Для того чтобы загерметизировать стыки разных частей прохода трубы бани через кровлю нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно – нейтральный силиконовый термостойкий герметик.

Если Мастер Флэш устанавливается на кровлю из металла (металлочерепица или металлопрофиль), то необходимо использовать силиконовый герметик который не содержит уксус (безуксусный герметик). Это необходимо для того, чтобы он не вступал в химическую реакцию с металлом и не разрушал его

Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50^°С до +300^°С, что достаточно для любых погодных условий и вполне подходит для герметизации дымоотводной трубы.

Герметик для кровли должен быть нейтральным и термостойким

Но нужно помнить, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отвердевания указано на упаковке, обычно это 24 часа.

Меры пожарной безопасности при использовании MASTER FLASH

MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого вполне достаточно чтобы герметизировать сэндвич трубу и, во многих случаях, дымоход из асбесто-цементной трубы.

Проход через металлочерепицу герметизирован при помощи проходки Мастер Флеш. Дополнительно использована битумная лента

Что касается металлической моно-трубы, то в этих случаях возможно использование MASTER FLASH в тех случаях, если протяженность дымохода от печки до места прохода через кровлю составляет не менее 3 метров. Как правило, при таком раскладе температур не будет критической, если же нет, то необходима теплоизоляция участка, который проходит через кровельный пирог.

До того как выйти на крышу, труба проходит еще и потолочное перекрытие. Правильно сделать потолочную разделку не сложно: есть заводские проходные узлы, но можно обойтись и без них. Как правильно провести дымовую трубу через потолок читайте тут.

Проход через крышу дымохода: крышная разделка, проходной узел

Как правило, при монтаже внутренних дымоходов возникают самые серьезные трудности, когда надо устроить проход дымохода через крышу и перекрытия. Если во втором случае проход через перекрытия в основном должен обеспечивать пожарную безопасность здания, то проход через крышу, помимо пожарной безопасности, должен быть совершенно герметичным от проникновения влаги.

Дымоход через кровлю

Основная неприятность — влага

Если проход дымохода через крышу сделан неправильно, то не избежать попадания влаги в негерметичные стыки дымохода, что приведет к намоканию несущих деревянных конструкций, образованию сырости, вредных грибковых плесеней и со временем способно полностью разрушить несущую конструкцию крыши. Чтобы избежать этого, выход дымохода через перекрытие на кровлю должен быть выполнен правильно и аккуратно.

Какой дымоход – такой и проход

Рассматривая данный вопрос, стоит учесть, что существует множество способов организовать выход трубы на крышу. На его устройство влияет, в первую очередь, тип самого дымохода, метод его наружной отделки.

• Ведь если, к примеру, происходит монтаж керамического дымохода и его вывод на кровлю, то это один вариант, а если дымоход простой кирпичный или из сэндвич трубы, это совершенно другой.
• Керамический дымоход  тоже может иметь несколько вариантов наружной отделки.
• Если, к примеру, часть дымохода, находящаяся над крышей, облицовывается кирпичом, то монтаж ведется по одной схеме, а если она просто оштукатуривается, это уже по другой.

Ведь если в первом варианте, непосредственно с крышей, будут контактировать наружные бетонные блоки дымохода, то во втором варианте кирпич, установка которого начинается с промежуточного венца, расположенного под несущей конструкцией кровли.

Материал перекрытия и кровля – немаловажный фактор

В том, как устроен узел прохода дымохода через крышу, немаловажную роль играет покрытие крыши. Чаще всего, приходится работать с покрытием из профнастила, металлочерепицы, ондулина. Нередко возникает необходимость вывести дымоход на мягкую кровлю.

Проходные элементы: различные возможности

В зависимости от материалов перекрытия, вывод сэндвич трубы через кровлю дымохода может устраиваться различным образом. На мягкую кровлю вывод сэндвич трубы своими руками проводится так:
Существуют проходные элементы, которые можно устанавливать в любом удобном месте.

• В крыше подделывается отверстие, через которое выводиться, к примеру, труба модульного дымохода.  Представим, что у нас перекрытие крыши не имеет мощных балок для крепления прохода.

Сборный проход

• В этом случае используем сборный проход из двух частей, который закрепляется с помощью саморезов изнутри, так, как показано на снимке.
• После этого с наружной части на него приклеивается с помощью силикона специальный резиновый уплотнитель.

Проход с уплотнителем

• Сверху укладывается негорючий утеплитель таким образом, чтобы заполнить зазор между сборным проходом и трубой дымохода. При этом утеплительный материал не должен прикрывать резиновый уплотнитель.
• Далее крепится крышная разделка, которая идет в комплекте со сборным проходом. Крепление осуществляется с помощью саморезов.

Крышная разделка: типы и варианты

Но нас интересует также защита от воды. Если бы у нас был модульный стальной дымоход из сэндвич трубы, мы бы воспользовались специальной крышной разделкой.
В настоящее время существует множество различных видов крышных разделок по методу исполнения, материала и угла наклона. Как правило, в основном они идут с наклоном 15-35° или 35-55°, в зависимости от угла наклона ската крыши.

Металлическая разделка

Можно ли применить такой способ в нашем случае? Можно, а можно воспользоваться самоклеящейся лентой для примыкания.

Черепичная кровля – особый подход

А если у нас кровля из черепицы и дымоход, обложенный кирпичом? Обработка наружного дымохода выполняется с особой старательностью. Для обработки дымохода применяется рифленый, самоклеящийся, листовой алюминий или самоклеящийся листовой свинец.

Наша справка: листовой алюминий или свинец существует в виде изоляционного рулона с самоклеящейся одной стороной. Вторая сторона покрыта свинцовой или алюминиевой фольгой для защиты от различных механических воздействий и агрессивного влияния погодных явлений (снег, дождь, град и т.д).

Кровля из профнастила

Кровля из профнастила заслужила доверие потребителей, благодаря своей надежности и привлекательному виду. На кровлю из профнастила металлическую сэндвич трубу можно вывести так:

• на поверхности профнастила намечают место установки;
• при помощи болгарки прорезают профнастил, отступив внутрь пару сантиметров. Резать профнастил нужно очень аккуратно, чтобы не образовалось зазубрин;
• сделав в углах отверстия прорезы, следует загнуть профнастил вверх;
• теперь прорезаем перекрытие, делая аналогичное отверстие;
• проводят монтаж металлического короба, через который нужно вывести сэндвич трубу;
• выполнив вывод сэндвич трубы на кровлю из профнастила, в короб укладывают минвату или насыпают керамзит;
• на сэндвич трубу надевают силиконовый уплотнитель и приклеивают его к профнастилу, образуя герметичный узел вывода дымоходной трубы.

Кровля из ондулина

Сделать проход дымохода через кровлю из ондулина непросто, но все же работу можно выполнить своими руками. Дело в том, что покрытие из ондулина является горючим. Поэтому, чтобы организовать вывод дымоходной трубы, нужно сделать в покрытии из ондулина отверстие большой площади.

Чтобы отверстие в покрытии из ондулина не стало местом протечек, проводят монтаж проходных кровельных деталей, то есть, выход организовывают через металлическую крышную разделку с фартуком. Угол наклона разделки подбирают в зависимости от крутизны скатов кровли из ондулина. При установке разделки, ее концы вводят под расположенные листы ондулина

Металлочерепица: делаем по правилам

Ну а если у нас покрытие из металлочерепицы? Чаще всего, проход дымохода через кровлю из металлочерепицы устраивают традиционной, наружной установкой разделки.  Однако этот способ не совсем надежен и эффективен.

Теперь рассмотрим, как правильно установить разделку вокруг печной трубы, облицованной кирпичом на кровле из металлочерепицы.

• Для герметичного примыкания металлочерепицы с трубами дымохода, выше ската кровли, используем так называемый внутренний фартук.
• Внутренний фартук устраивается до укладки металлочерепицы вокруг дымохода.

Внутренний фартук – однозначно штробим

Он может быть изготовлен как из оцинкованной стали с покрытием, так и без него.

Произвести монтаж фартука своими руками следует так:

• Стальной профиль надо приложить к стенке трубы и отметить на ней верхнюю кромку фартука.
• Затем, с помощью шлефмашинки, надо проштробить стенку трубы по намеченной линии.
• По окончании штробления необходимо убрать пыль и промыть штробу водой.
• Монтаж внутреннего фартука начинается с его нижнего элемента. Стальной профиль необходимо подрезать в нужных местах. Элемент устанавливается на место и плотно прижимается.
• Следите за точным совпадением верхней части элемента со штробой.
• Крепление осуществляется с помощью саморезов, вворачиваемых через нижнюю часть внутреннего фартука, в деревянные элементы крыши.

Аналогичным способом подрежьте и установите боковые и верхние элементы фартука. При этом не забывайте делать нахлесты на соседние части фартука, размером не менее 150 мм, во избежание протечек воды.

Герметизация внутреннего фартука

• Вставленный в штробу край стального профиля необходимо загерметизировать с помощью специального герметика.
• Под нижний элемент фартука заводится плоский лист, так называемый галстук, по которому пойдет сток воды.

Внутренний фартук

Проводим монтаж галстука своими руками:

• «Галстук» для стока воды направляют либо в ендову, либо вниз до карниза крыши.
• По краю галстука делается бортик. Это выполняется простым подгибанием края с помощью плоскогубцев и молотка.

После того, как вокруг трубы установлены листы кровельного материала, проводится монтаж наружного фартука. Он устанавливается аналогично внутреннему фартуку, но его верхняя кромка в штробу не утапливается, а производится герметизация стыка специальным герметиком.

Законченный вид

Материалы: правильный выбор — основа безопасности

Мы рассмотрели несколько из многочисленных способов, как устраивается крышная разделка дымохода, позволяющая вывести трубу через перекрытие на кровлю.
Теперь хочется обратить ваше внимание на то, чего ни в коем случае нельзя делать, когда нужно провести дымоход через крышу.

• Как правило, современная крыша представляет собой этакий слоеный пирог. Многие материалы, используемые в этом пироге, совершенно не предназначены для соседства с элементами, подверженными нагреву.
• Выбирая проходник для дымохода, в первую очередь вы должны позаботиться о пожарной безопасности здания и только во вторую — о его герметичности.
• Надо понимать, что дымоход на крыше — это не просто один из элементов декора вашего здания, а действующий агрегат, от правильной конструкции и устройства которого может зависеть сохранность вашего имущества и ваша жизнь в целом.
• Любые материалы, будь то герметик, крышка на дымоход, утеплитель и многое другое, должны полностью соответствовать используемому дымоходу.
• Ведь возможность одних элементов устройства прохода или герметизации одного дымохода совершенно не подходит для использования с другим.

Нет гарантии – нет материала

Приобретайте материалы только в специализированных магазинах, в которых имеются грамотные продавцы–консультанты, способные правильно оценить устройство вашего дымохода и посоветовать вам приобретение того или иного материала или, наоборот, уберечь вас от необдуманных действий.

Наш совет: при приобретении элементов дымохода, проходов, частей и деталей герметизации и утеплителей, требуйте от продавцов предъявления сертификатов качества на каждый вид продукции.

Если по каким-либо причинам вам не предъявляют сертификаты, откажитесь от приобретения данной продукции. Не верьте на слово об имеющихся сертификатах, типа сертификаты есть, но начальника сейчас нет, а все документы у него.
Устраивая выход дымохода на крышу, приобретайте материалы в тех местах, где на подобную продукцию имеются сертификаты качества, даже если цена будет несколько выше. Подобная экономия может впоследствии дорого вам обойтись.

гидроизоляция, крышная разделка, как вывести

Частные дома, как правило, имеют самостоятельную систему отопления. Независимо от того каким оно будет газовым, дровяным, угольным, пеллетным или комплексным для него необходимо наличие дымохода, который отводит продукты горения наружу чаще всего через крышу. К дымоотводу предъявляют особые требования как печники, так и кровельщики,так как правильно установленный, он обеспечивает тепло дома и что немаловажно, делает это безопасно.

Дымовой канал строится в соответствии с нормами и правилами строительства и пожарной безопасности, нормативам, определяющим место расположения системы дымоудаления. Проход дымохода через крышу регламентирован СНиП 41-03-01-2003. Его обычно выполняют:

• при строительстве нового дома;
• при капитальном ремонте или реконструкции кровли;
• при замене источника отопления или его смене.

Он должен быть при этом пожаробезопасным и полностью герметичным.

Как правильно выбрать место расположения дымоотвода на крыше ↑

Самым оптимальным вариантом, по мнению котельщиков и кровельщиков, будет устройство дымоотвода на крыше вблизи конька.

• Это позволяет обеспечить зимой минимальное скопление снега вокруг дымоотводной трубы, отсутствие снежных карманов вблизи конька, то есть исключается протечка в зоне примыкания.
• Высота дымохода над кровлей при этом небольшая, что приводит к уменьшению воздействия на его конструкцию внешних неблагоприятных внешних факторов.
• Малая высота дымохода относительно конька создает благоприятные условия для образования наименьшего количества конденсата.

Следует учитывать, что чем дымоотводящая труба расположена ниже по кровельному скату, тем больше согласно строительным нормативам должна быть высота дымохода над крышей.

Если имеется общая стена с многоэтажным домом, то труба выводится выше крыши многоэтажки.

Где не рекомендуется устанавливать дымоотводящую трубу ↑

Узлы прохода лучше не устанавливать в следующих местах:

• по соседству с мансардными окнами, поскольку любой порыв ветра занесет в мансарду угарные газы и дым;
• ендовах, стыке двух скатов, которые образуют внутренний угол, где обеспечить качественное примыкание к трубе будет затруднительно, кроме того, там образуется огромный снеговой карман.

Дымоотвод нельзя закреплять с крышей жестко, так как при нарушении целостности крыши возникает опасность разрушения дымовой трубы, соответственно, и возгорания.

Как вывести дымоход: выбор конструкции ↑

При устройстве прохода через кровлю пользуются специальными элементами (крышная разделка дымохода) с фартуками, которые изготовлены из меди, свинца, нержавеющей или оцинкованной стали, рассчитанные на различные углы ската.

От чего зависит выбор конструкции узла прохода ↑

Как сделать дымоход в крыше зависит от определенный факторов:

Материал дымоотводящей трубы. Основными материалами для их изготовления являются огнеупорный кирпич, металл, керамика или асбестоцемент. Для каждого из этих материалов конструкция прохода может иметь свои особенности.

Определяющее условие для нее – температура сгорания топлива. Например, использование дров, угля или торфа для топки печей исключает использование труб из металла.

Наружная отделка дымохода. В зависимости от того, будет ли труба обложена кирпичом или оштукатурен конструкция примыкания получается совершенно разной.

Вид кровельного покрытия.Дымоходы рекомендуется строить с прямоугольным или квадратным сечения, так как для них существуют готовые доборные элементы, которые используют при устройстве примыкания к кровле. Их покупают обычно одним комплектом с кровельным материалом.

Проход трубы дымохода сквозь кровельный пирог ↑

Как известно, чтобы защитить утеплитель крыши от влаги снаружи и водяного пара, поступающего из внутренних помещений, теплоизоляционный слой заключают в два дополнительных: паро- и гидроизоляционный, причем грамотная изоляция требует непрерывности этих слоев. Но другой стороны, согласно строительным и противопожарным нормам необходимо оставлять определенное расстояние (минимум 13–25 см) от дымохода до горючих материалов, включая паро- и гидроизоляцию из полимерных пленок.

Решением этой проблемы служит обычно создание отдельного короба для прохождения трубы через крышу. Зону примыкания дымохода отделяют от остальной крыши:

• стропильными ногами – по бокам от трубы,
• поперечными балками, закрепленными на толщину стропил – снизу и сверху от трубы.

Расстояние от дымохода до стропил выбирается согласно требованиям тех же СНиП.

Примыкание к паро- и гидроизоляционных пленок к установленному коробу обычно выполняют по стандартной методике:

• полотна надрезают «конвертом»;
• их края их доводят до поперечных балок либо стропил и фиксируют при помощи скоб или гвоздей;
• гидроизоляционную пленку далее прижимают брусьями обрешетки и контробрешетки, а пароизоляционную – основанием для укладки материала для отделки мансардного или чердачного помещения.

Чтобы максимально защитить утеплитель кровельного пирога от влаги, в месте их примыкания к стенкам короба устраивают герметичное уплотнение, используя специальную ленту или клеевой состав.

Гидроизоляция дымохода на крыше в местах примыкания трубы с кровельным покрытием ↑

Несмотря на то что узел прохода дымоотвода зависит от различных факторов, скажем, сечения трубы или типа материала для кровли, однако гидроизоляция дымохода проводится по общему принципу.

Герметизацию дымохода, обеспечивающую отвод от нее воды, которая стекает по стенкам трубы и скату, обычно выполняют при помощи фартука. Верхнюю часть фартука дымоотвода размещают на скате крыши, заводя в обязательном порядке под кровельный материал. То есть кровельный лист, расположенный выше, укладывают на фартук с нахлестом.

В случае модульного дымохода из стали для защиты от воды используется специальная крышная разделка дымохода. Они могут различаться по способу исполнения, материалу и углу наклона.

Герметизация стыков дымохода с различными кровельными материалами. ↑

Заделать трубу дымохода и защитить от воды при проходе через керамическую и цементно-песчаную черепицу можно при помощи эластичной ленты на базе свинца, алюминия. С обратной стороны на нее нанесен клеящий состав.

• Нижней продольной стороной ленту приклеивают к кровле, другой – к трубе.
• Часть ленты, наклеенной на дымоотвод прижимают при помощи металлической профильной планки, имеющей изогнутый профиль и закрепляют ее либо сразу на трубе, используя термостойкие дюбели, либо на штробе, выполненной предварительно в трубе.
• Отбортовка планки герметизируется кровельным герметиком, полностью исключая тем самым проникновение влаги под ленту.

Подобные работы можно выполнить и без самоклеящейся ленты, используя традиционную разделку из металла.

Проход дымохода через мягкую кровлю осуществляют схожим способом, только эластичную ленту заменяют ендовым ковром или заводят на дымоотвод рядовую черепицу.

По такой же технологии изолируют дымоход через металлочерепицу. В этом случае фартук по большей части выполняют из гладких листов, совпадающих по цвету с листами металлочерепицы.

Дымоход через Ондулин гидроизолируют при помощи самоклеящейся изолирующей ленты Ондуфлеш.

При ширине дымохода больше 80 см, то со стороны конька за ним создают разуклонку – маленькую двускатную кровлю, выполняемую, как правило, из материала покрытия. Этот элемент предназначен для отведения дождевой воды и снега от верхнего участка трубы. Хотя, если учесть, что разуклонка может создать проблемные ситуации, лучше делать дымоходы просто уже. Помимо прочего, широкий дымоотвод – это определенное препятствие для проветривания теплоизолированной крыши и требует установки на скате до трубы и после вентиляционных элементов (вент-черепицы, аэраторов и прочего).

© 2021 stylekrov.ru

Общие проблемы при ремонте черепичной крыши

Распространенные проблемы с черепичной крышейKen Kelly2021-02-11T09: 00: 51-05: 00

Черепичная кровля — вечная традиция для домов во Флориде. Хорошо построенная черепичная крыша, вероятно, прослужит дольше, чем конструкция, на которой она стоит. Однако со временем элементы природы, а также люди могут повредить черепицу. Когда вам требуется ремонт черепичной крыши, вам нужны лучшие специалисты, которые отремонтируют и восстановят вашу черепичную крышу. Келли Руфинг всегда готова помочь. Мы занимаемся кровельным бизнесом с 1972 года.Мы знаем и соблюдаем самые строгие правила Флориды, поэтому вам не нужно беспокоиться о своей крыше.

Свяжитесь с нами сегодня, если вам нужен ремонт черепичной крыши.

Вот некоторые из наиболее распространенных проблем, с которыми мы сталкивались при ремонте черепичной крыши.

Скольжение: расслоение / скольжение

Скольжение: расслаивание / скольжение

Черепичные крыши с основанием из войлочной бумаги # 30 фунтов и установленной системой подстилки горячего асфальта # 90 фунтов, а черепица, приклеенная с помощью строительного раствора, добавляет системе дополнительный вес.В наши жаркие месяцы температура крыши поднимается выше 160 градусов и размягчается асфальтовый клей. С дополнительным весом черепицы и без достаточного количества креплений, чтобы удерживать черепицу на настиле, кровельная система могла скользить, особенно на высоких крышах. Устранить эту проблему невозможно — это признак того, что замена близка.

Неправильное количество креплений

Неправильное количество крепежных деталей

Плитка предназначена для установки с помощью специальных шурупов из нержавеющей стали в соответствии с кодом.На каждой плитке есть два предварительно просверленных отверстия для шурупов. Если использовать широкий шуруп или гвоздь, плитка треснет. Это делает крышу восприимчивой к сдуванию крыши в случае сильного ветра. После урагана «Эндрю» в 1992 году наша кодовая система была полностью переработана. Когда в 1994 году была введена новая система кодов, требование было изменено на один винт на плитку, за исключением первого ряда, для которого требуется два винта или полностью сертифицированный клей. Тем не менее, большинство хороших кровельных подрядчиков устанавливают один винт И клей для плитки на каждую плитку, чтобы добиться улучшенных ветровых характеристик.

Крепежи подъемные

Крепеж подъемный

«Высокие гвозди» были обнаружены в подкладке кровельной системы. Во время монтажа крыши монтажники могут легко забыть о правильной настройке давления на гвоздях. В большинстве случаев слишком много гвоздей подключено к компрессору небольшого объема, и подачи воздуха недостаточно для полного приведения в действие каждого крепежа. В момент установки заметны только серьезные «высокие гвозди». «Высокие гвозди» начинают выступать и поднимать плитку, вызывая повышенную точку подъема ветра и ломая плитку.Тогда может возникнуть ржавчина и просачивание.

Круги подпор

Круги подпор

При установке кровельной системы важно всегда начинать с самой низкой точки и подниматься вверх к пику крыши. Это гарантирует, что каждый слой материалов перекрывает предыдущий. Даже на плоских крышах этот принцип важен. При движении воды, будь то по скатной или плоской крыше, если два шва нахлестываются в обратном направлении, возникает затор. Это может «набить» воду и проникнуть под слои, вызывая утечки.

Металлическая защита долины

Металлическая пряжка Valley

Металл долины устанавливается путем обжима центра впадины, закрепления по всей длине обоих краев, а затем нанесения мастики для покрытия кромки металла впадины и крепежа. Когда металл впадины не прессуется, не закрепляется и / или не герметизируется должным образом, это вызывает коробление и волнообразное движение. Поскольку долина предназначена для отвода воды между двумя участками ската, долина принимает больше воды, чем любая другая часть крыши.Изгибание металла Valley нарушает непосредственный поток воды и создает водные вихри, круговой поток воды, который приводит к просачиванию воды через крышу.

Вентиляционное отверстие не притерто / плотно закрыто

Вентиляционное отверстие не притерто / плотно закрыто

Надлежащий поток воды и установка всегда должны учитываться при работе со всеми объектами на крыше. Неправильно уложенный оклад и герметик, нанесенный в правильных местах соединения, допускают просачивание воды. Вентиляционный фланец установлен неправильно с соблюдением надлежащей процедуры перекрытия.Герметик хорошо поработал, чтобы скрыть ошибку установки на этой крыше в Неаполе, но теперь он показывает признаки износа. Добавление герметика может временно предотвратить просачивание, но это не решение для цикла кровли. Вентиляционное отверстие следует заменить и правильно установить.

Ell Flashing не установлен

Ell Flashing не установлен

Всякий раз, когда поверхность крыши встречается с вертикальной поверхностью, необходимо перекрыть переход и защитить ее от просачивания.На этой детали не устанавливалась прошивка. Хотя герметик, возможно, помог избежать утечек, со временем герметик разрушается. Правильная техника — установить сюда перепрошивку.

Крепеж в долине

Крепеж в долине

Так как долина предназначена для отвода воды между двумя участками ската, она принимает больше воды, чем любая другая часть крыши. Стандартное руководство по установке всех систем крыши — никогда не устанавливать крепеж в центре впадины.Открытые застежки-выемки препятствуют немедленному течению воды. Поскольку долины являются переходными областями и поглощают движение здания, крепежные детали, установленные в центре долины, поднимают вверх и обеспечивают просачивание воды. Единственный способ правильно решить эту проблему — заменить долинную планку.

Вентиляционные отверстия вне конька, не угловые

Off Ridge Вентиляционные отверстия, не угловые

Вентиляционные отверстия устанавливаются на крыше для вентиляции чердака. Эти вентиляционные отверстия не должны быть длиннее четырех футов и должны устанавливаться под углом.Когда вода стекает по крыше, она часто блокируется за вентиляционным отверстием, создавая небольшую площадь скопления воды. Заливная вода — это вода, удерживающаяся на любом асфальтовом кровельном материале более 48 часов без стекания или испарения. По мере того, как вода накапливается, она усиливает солнечные лучи и работает над разрушением герметика и подкладки, используемых для герметизации вентиляционных отверстий на крыше. Правильный способ решить эту проблему — установить новое вентиляционное отверстие.

Прикосновение честных / недобросовестных металлов

Честные / недобросовестные металлы касаются

Когда два разных типа металлов, справедливые и несправедливые, как их называют, вступают в контакт, происходит химическая реакция.Электролиз использует влагу в качестве катализатора на молекулярном уровне для передачи ионов от одного металла к другому. Процесс вызывает ухудшение обоих металлов, подобное воздействию ржавчины. Использование двух разных типов металла вызывает электролиз и быстрое разрушение металла.

Крышка для строительного раствора, свободная

Крышка для строительного раствора, свободная

Покрытия черепичной крыши устанавливаются и удерживаются на месте несколькими различными способами. После общей укладки цементный раствор используется для «заострения» сторон плитки и закрытия зазоров.Этот цемент либо окрашивается оксидом во время укладки, либо окрашивается морилкой для бетона. Здесь облицовочные плитки отделены от раствора и отслоились, вероятно, из-за ветра. В шторм эта плитка наиболее уязвима и легко сдувается. Это может привести к повреждению крыши, здания и / или окружающих зданий.

Плитка в долине

Плитка в долине

Плитка

Cap иногда устанавливается в долине, чтобы улучшить эстетический вид черепичных крыш.Производители плитки выпустили технические бюллетени, предупреждающие о проблемах, связанных с этой практикой. Когда облицовочная плитка устанавливается в области впадины, влага задерживается и не может нормально стекать. Это приводит к порче подложки и появлению ржавчины. Несмотря на то, что заблаговременное удаление не стоит времени и денег, при ремонте ендовы не следует заменять облицовочную плитку.

Не все плитки крепятся

Не все плитки приклеены

В течение некоторого времени промышленность по производству плитки допускала сокращенную схему крепления, чтобы конкурировать с асфальтовой черепицей, которая имела впечатляющий внешний вид и имела более длительный срок службы.За это время многие крыши были установлены с очень небольшим количеством креплений. Согласно техническим условиям одного производителя, один гвоздь требовался в каждом пятом (5-м) ряду на каждой третьей (3-й) плитке. Конечно, с повреждениями черепичных крыш после урагана во Флориде, спецификации изменились. Однако некоторые кровельщики все еще используют старый метод, ссылаясь на вес черепицы как на достаточную прижимную силу. Сегодняшний кодекс требует шурупов, а не гвоздей. Специально склеиваемый раствор и полиуретановый клей для плитки также являются одобренными методами крепления.

Без верхнего оклада на черепичной крыше

Без верхнего оклада на черепичной крыше

Верхние планки используются для перенаправления потока воды, чтобы черепица удерживала воду на поверхности кровельной системы. Это считается традиционным методом укладки черепичной кровли, благодаря которому крыши прослужат сотни лет по всему миру. Принцип заключается в том, что не допускает попадания воды под систему, подложка не разрушается и, следовательно, остается только для временных и аварийных целей, и на нее не полагаются как на фактическую систему крыши.В этом разница между черепичной крышей 15-20 лет и черепичной крышей 40-50 лет. Kelly Roofing настоятельно рекомендует использовать Top Flashing для всех черепичных крыш.

Плитка со сдвижной крышей

Плитка со сдвижной крышей

Черепичные крыши на основе войлочной бумаги # 30 фунтов и # 90 фунтов. Установлена ​​система подстилки с горячим асфальтом, и плитки, приклеенные с помощью строительного раствора, добавляют системе дополнительный вес. В наши жаркие месяцы температура крыши поднимается выше 160 градусов, что приводит к размягчению асфальтового клея.Благодаря дополнительному весу черепицы без креплений, удерживающих черепицу на настиле, кровельная система может скользить, особенно на высоких крышах. Эта система скользит, как видно по краю периметра. Устранить эту проблему невозможно. Однако это знак того, что замена близка.

Порванная / потрескавшаяся / сломанная поверхность

Порванная / потрескавшаяся / сломанная поверхность

Иногда ветка дерева, ветер или летящие обломки могут удариться о крышу и повредить ее.При повреждении плитки остается незащищенной подложка. Подложка имеет ограниченную подверженность. Если не отремонтировать, это вызовет гниение и утечки. Мы рекомендуем отремонтировать эти участки. Вероятно, потребуется полная замена.

Неправильная установка крепежа

Неправильная установка крепежа

Важно, чтобы все крепления были установлены перпендикулярно поверхности крыши и вбивались под идеальным углом 90 градусов.Как видно на этой крыше в Форт-Майерс-Бич, есть участки, где крепежные детали не вбиваются прямо, а головки креплений слегка приподняты. Со временем это приведет к повреждению кровельной системы и просачиванию воды.

Сдувной колпачок

Сдувной колпачок

Крыша, наиболее подверженная повреждению ветром, — это крышка. Плитка-заглушка используется для покрытия бедра и гребня двух смежных палуб. Большинство установщиков просто используют цементный раствор, чтобы удерживать плитку крышки, чтобы сэкономить деньги.Со временем движение заставляет раствор отламываться от крышных плиток. Поскольку строительный раствор не самовосстанавливается, он продолжает отделяться. Если раствор является единственным способом крепления, после полного разрыва связи облицовочные плитки удерживаются только под действием силы тяжести. На этой крыше острова Санибел отсутствует заглушка. Когда пришло время заменить крышу, попросите вашего подрядчика использовать специальный анкер для конька, чтобы удерживать верхнюю черепицу на месте с помощью крепежа и раствора. Это поможет предотвратить обдув плиток крышки.

Мигает ржавчина

Мигает ржавчина

Стальные металлические отливы, подвергающиеся воздействию элементов, со временем могут заржаветь.Сегодняшние оклады изготавливаются из оцинкованного металла, который защищает стальной сердечник от ржавчины. Ржавчину нельзя просто закрыть; он будет продолжать расти, как видно на этой крыше Captiva Island. Необходимо вырезать ржавчину, установить и должным образом загерметизировать новый оклад. Поскольку ржавчина выходит на поверхность, а отводы жизненно важны для целостности вашей кровельной системы, мы предлагаем отремонтировать заржавевшие участки отливки до того, как просачивание приведет к повреждению конструкции.

Фронтальный конец мигает неправильно

Фронтальный оклад мигает неправильно

Концы фронтона — это места, где впадина заканчивается поверхностью крыши, а не проходит по всей длине до края крыши.Они довольно распространены и дополняют дизайн крыши. Однако, если не указать в деталях оклады и герметики, фронтальный конец вызывает беспокойство. Поскольку долина направляет большое количество воды к концевой части фронтона, увеличивается вероятность просачивания. Фактически, это ремонтный участок №1 компании Kelly Roofing по всем кровельным системам. Добавление большего количества герметика может остановить просачивание на год или около того, но единственный правильный способ исправить эту область — это удалить окантовки и установить их правильно. Это минимизирует зависимость от герметиков, качество которых со временем ухудшается.

Пластиковые сапоги б / у

Пластиковые сапоги б / у

Как известно, в нашей среде пластик довольно быстро сохнет. Ультрафиолетовые лучи солнца вызывают миграцию нефти так же, как и открытые участки асфальта. На этой крыше Форт-Майерс для герметизации трубы использовался пластиковый фартук. Виден зазор между трубой и окружающим окладом, позволяющий просачиваться. Этот чехол следует снять и заменить новым свинцовым чехлом.

Ell Мигающий подъемный

Ell Мигающий подъемный

Планка

Ell должна быть прибита гвоздями через каждые шесть дюймов по центру.Использовано недостаточно крепежа, и герметик испортился. Мы предлагаем герметизировать нижнюю часть планки элла и установить правильное количество креплений, как указано в коде. Следует установить еще один слой мембраны, чтобы закрыть выступающий фланец и обеспечить более эстетичную переходную зону.

Разделение швов вальцовки

Разделительные швы для гидроизоляции

Швы гидроизоляции должны быть правильно перекрыты и достаточное количество герметика должно быть помещено между областями перекрытия, чтобы обеспечить надлежащую гидроизоляцию в переходной области перекрытия.Здесь швы окладов Ell расходились и требовали дополнительного герметика. Правильный способ отремонтировать этот участок — заменить переплет на новый. Это единственный способ гарантировать, что область мигающих деталей не протечет.

Переход высоты тона не мигает

Переход высоты звука не мигает

Каждый раз, когда два разных ската крыши переходят друг в друга, требуется специальная гидроизоляция, чтобы перекрыть изменение уклона. Эта крыша не имеет надлежащего гидроизоляции, и для предотвращения просачивания используется герметик.Со временем герметик испортится, что приведет к утечкам. Скатный переход на вашей крыше не имеет мерцания. В конце концов, кровельные материалы и мастика, использованные для герметизации этой зоны, вызовут внутренние повреждения.

Неправильное крепление панелей крыши

Неправильное крепление панелей крыши

Алюминиевые конструкции недорогие и простые в установке. Они часто повышают ценность здания, предоставляя дополнительное полезное пространство. Кровельная система обычно представляет собой поддон или суперкар из алюминия с белым покрытием.Иногда используется изоляция, чтобы помочь изолировать и смягчить дождь. Панельные крыши большие и легкие. Их часто прикрепляют непосредственно к фасции прорастающей структуры и запечатывают простой бусиной силиконового герметика. При даже слабом ветре вся конструкция движется, в результате чего валик герметика разрывается и раскрывается, а вода может проникать, вызывая просачивание на врезке и вдоль ребер. Так как уплотнение не будет повторяться, мы предлагаем использовать переходную мембрану для покрытия области врезки, как это было бы при установке на обычную врезку плоской крыши.Это предотвратит просачивание воды и предотвратит гниение облицовки.

Черепичная крыша с цементом

Черепичная крыша с цементом

Плитка раньше укладывалась с использованием одного слоя цементного раствора, укладываемого на крышу и заделываемого в нее черепицы. Хотя методы укладки требовали, чтобы каждая плитка была погружена в воду перед установкой, это редко соблюдалось. Каждую плитку устанавливали на место и оставляли сушиться. Со временем и при движении плитка отслаивается от раствора и больше не прилипает.Временное решение — приподнять каждую черепицу и распылить под нее клей для черепицы, чтобы создать новое соединение. Однако это трудозатратно. Если не отремонтировать, черепица может легко сместиться и взлететь во время сильного ветра.

Грабли плитки с крепежом

Грабли плитки с крепежом

Эстетический вид черепичных крыш иногда меняется за счет укладки черепичных черепиц по передним краям. Производители плитки выпустили технические бюллетени, предупреждающие о потенциальной опасности, связанной с этой практикой.Грабли укладываются одним или двумя гвоздями и небольшим количеством раствора. Более половины восьмифунтовой черепицы свисает с края крыши, что создает опасность падения. Kelly Roofing не рекомендует укладывать такую ​​плитку. Несмотря на то, что заблаговременное удаление черепицы не является дорогостоящим, поскольку проводится ремонт края крыши, ее не следует переустанавливать.

Латы, вызывающие подпорку воды

Латы, вызывающие подпор воды

Когда черепичные кровельные системы устанавливаются на крутые кровельные конструкции, используются деревянные планки размером 1 ″ x2 ″, которые помогают удерживать черепицу на месте во время установки и обеспечивают поверхность, по которой можно ходить.Некоторые кровельщики используют дубинки на всех крышах, потому что они не допускают попадания черепицы на нижнее покрытие. На скатах кровли менее 6:12 уклона недостаточно, чтобы вода не попала за дубинки и не нашла тысячи отверстий для гвоздей в подкладке, которые использовались для удержания дубинок. Также допустимо прибить дубинки, а затем ввинтить плитку в дубинки. Это не обеспечивает ожидаемого подъема ветра.

Подъемник Eve Riser не установлен

Подъемник Eve Riser не установлен

Подставка

Eve используется для предотвращения гнездования грызунов и птиц в ячейках плитки, для поднятия периметрального ряда плитки, чтобы он находился на том же уровне, что и другие ряды, и помогает устанавливать, давая ориентиры.

Уголки из сколотой плитки

Уголки для плиток со сколами

Сколы на углах — признак подъема ветра. Сила поднятия плитки «вибрирует» и часто заставляет этот угол плитки ломаться. Это особенно актуально, когда ветер двунаправленный, например, после урагана.

Неправильное смещение

Неправильное смещение

Плитка не является гидроизоляционным материалом. При правильной установке они действительно «проливают» воду.Однако, если они установлены на плоской крыше, они могут позволить значительную утечку. Плитка работает благодаря ее перекрывающемуся дизайну. Поскольку предыдущий слой перекрывается следующим, он создает водораздел с ступенчатой ​​лестницей, предотвращая просачивание. Эта лестнично-ступенчатая конструкция также имеет вертикальную составляющую. Если каждый ряд не смещен правильно, вода может попасть в систему. Эта крыша Immokalee не имеет надлежащего смещения и была установлена ​​«в линию», позволяя воде проходить под системой.

Неправильный тип застежки

Неправильный тип застежки

Когда два разных типа металлов вступают в контакт, происходит химическая реакция.Электролиз использует влагу в качестве катализатора на молекулярном уровне для передачи ионов от одного металла к другому. Процесс вызывает ухудшение обоих металлов, подобное воздействию ржавчины. Использование неправильного типа крепежа вызывает серьезные опасения из-за важности самого крепежа. Электролиз приводит к разрушению и расширению прокола крепежа, оставляя путь для воды и просачивание. Использованы несовместимые типы крепежа и происходит электролиз.

Плоская врезка не плотно закрыта

Плоская врезка не плотно закрыта

Стык между скатной крышей и плоской крышей называется «врезкой».Эта зона особенно важна, потому что здесь соединяются два разных кровельных материала. Вот свидетельство крыши Bonita Springs, что зона врезки не герметизирована должным образом. Также очень важно, чтобы две кровельные системы имели правильную деталь гидроизоляции и дополнительную защиту герметиком.

Без герметика на заделках

Без герметика на заделках

Хотя оклады перекрывают переходы в крыше, они неэффективны, если не герметизированы должным образом.Гидроизоляция предназначена для поворота углов и разрывов крыши, которая, как правило, более подвижна, чем другие участки. Если эти гидроизоляции не герметизированы должным образом, они мало что могут сделать для предотвращения попадания воды в кровельную систему. Вот пустоты в кровельных перекрытиях, на которые неправильно нанесены герметики. Это позволяет воде попадать в область мигающих деталей. Это можно отремонтировать с минимальными затратами.

Пыльник правильно притерт / запломбирован

Пыльник правильно притерт / запломбирован

Как и в случае со всеми объектами на крыше, важно учитывать правильный поток воды и установку.Если гидроизоляция не уложена должным образом и герметик нанесен в правильных местах соединения, просачивание допускается. Фланец багажника на этой крыше Marcos Island был установлен неправильно с соблюдением надлежащей процедуры перекрытия. Герметик хорошо справился с ошибкой установки, но теперь показывает признаки износа. Добавление герметика может временно предотвратить просачивание, но это не решение для цикла кровли. Пыльник следует заменить и правильно установить.

Эл. Переплет не загерметизирован должным образом

Ell Мигает без надлежащей герметизации

Ell перекрывает переход от поверхности крыши к стене или вертикальной поверхности, такой как бордюр.Эллиптический фартук не был должным образом герметизирован, и черепица отслаивается от гидроизоляции, позволяя просачиваться. Исправить это можно, удалив участок и правильно установив мастичный герметик. Возможно, в этом месте потребуется установить новую мембрану. Кроме того, если эллипс не может быть очищен или в нем слишком много старых отверстий под крепеж, может потребоваться замена всей области деталей гидроизоляции.

Эл. Оклад за стеной

Ell мигающий за стеной

Оклад

Ell предназначен для перекрытия перехода от крыши к стене и обеспечивает защиту от проникновения воды.Вода, которая стекает по крыше и стене, улавливается мигающим светом и направляется к краю крыши. Важно, чтобы конец планки был расширен, чтобы он выступал за сайдинг / штукатурку. В противном случае это обеспечивает прямой путь для воды, протекающей за поверхность стены в здание. Часто утечка такого типа проявляется через некоторое время и может быть заметна только во время сильного дождя, а стена должна быть достаточно пропитанной, чтобы быть заметной. Единственный правильный способ решить эту проблему — добавить слой мембраны поверх существующей гидроизоляции, чтобы направить поток воды от стены.Некоторые кровельщики могут предложить вырезать старые оклады и установить новые. Мы не предлагаем этого, так как невозможно заменить материал облицовки стен и восстановить целостность.

Без крышки / муфты

Без заглушки / муфты

Разделительные брандмауэры

предназначены для выхода за уровень крыши и защиты от распространения пламени в маловероятном случае пожара. Часто эти стены просто оштукатурены и окрашены. Со временем краска портится, часто быстрее, чем стены, из-за прямого солнечного света, который они получают, и позволяет влаге проникать в сердцевину стены.В рамках программы обслуживания эти настенные заглушки можно покрыть эластомерным лакокрасочным герметиком. В других случаях лучше использовать какой-нибудь настенный колпачок, чтобы надолго защитить верхнюю часть стены. Попадание влаги в стену вызывает ее отток и набухание. Дополнительная влага задерживается и не может испаряться, вызывая дальнейшее повреждение крепежа, окантовок и обрамления. Вздутие может привести к коррозии бетонной арматуры и стальных лент, которые являются конструктивными элементами стены. Правильный способ исправить это — рассматривать верх стены как крышу и устанавливать на ней кровельную систему.Этого можно добиться, установив металлическую муфту или плоскую кровельную мембрану с гидроизоляцией со всех четырех сторон верха стены. Мембрана для плоской крыши — лучшая деталь, поскольку она обеспечивает непрерывную защиту и не требует дополнительного обслуживания.

Счетчик мигает неплотно

Счетчик мигает свободно

Встречный оклад — это металлический оклад, устанавливаемый в стену для защиты кровельной мембраны от отсоединения от стены при ее выходе из зоны кровли.Встречная окантовка также может использоваться в сочетании с окантовкой в ​​той же области детали. Эта встречная планка, имеющая прорезь для скрытого возврата планки и установленная в стене, оторвалась от стены и пропускает воду. Встречный оклад — это более старый метод оклейки, который требует постоянного обслуживания путем повторного закрепления и повторного уплотнения прорези верхней стенки, чтобы предотвратить просачивание. Этот участок следует отремонтировать до того, как произойдет повреждение интерьера.

Капельная кромка с плоской полкой

Капельная кромка с плоской полкой

Часто связанные с установкой водосточного желоба и отвесной облицовкой, отливы по периметру кромки могут образовывать полку или выступ примерно в трех дюймах от края крыши.Эта полка образует плоскую крышу по периметру крыши. Поскольку эта кровельная система Bonita Springs не является плоской крышей, оклады по периметру не рассчитаны на пропускание воды для сидячих мест. Во время небольших дождей и утренней росы вода просачивается под кровельную систему и разрушает периметральную террасную доску и облицовочную доску. Это может быть повторно запечатано как временное исправление, но должно быть заменено на более постоянную меру.

Установлен Duro-Loc

Установлен Duro-Loc

Duro-Loc — местный подрядчик, который спроектировал черепичное кровельное покрытие в качестве «быстрого ремонта» существующих черепичных кровельных систем, чтобы обеспечить эстетически приятный цвет крыши.Заполнив все щели между черепицей и затем покрасив крышу краской, компания Duro-Loc утверждает, что это новая крыша. Однако для этой техники нет официального утверждения, и она нанесла серьезный ущерб крышам. Заполнив все щели между черепицей и затем запечатав крышу, черепица не сможет расширяться и сжиматься при обычном ежедневном тепловом ударе. Монолитный слой передает движение на подкладку крыши и в саму конструкцию. Мы видели, как эти обработанные крыши быстро разрушаются и позволяют просачиваться через всю крышу всего за несколько месяцев.Единственный способ решить эту проблему — заменить крышу. Мы не рекомендуем повторное покрытие системы, как рекомендовано Duro-Loc, так как это только усугубит проблему. (Компания Kelly Roofing собрала отзывы клиентов, которые просили нас передать эту информацию другим в качестве «осведомленных покупателей».)

Коньковый анкер не установлен

Анкер коньковый не установлен

После сильных ураганов несколько лет назад все узнали об уязвимости черепичных крыш на высоких и коньковых участках.Разработанный местным производителем, Dan’s Customer Sheet Metal, новый запатентованный металлический анкерный гребень для заглушек был разработан для увеличения ветрового подъема заглушек. Коньковые анкеры для плитки теперь требуются во всех укладках плитки.

Двойная подкладка # 30 фунтов

Двойная подкладка # 30 фунтов

На какое-то время промышленность по производству плитки позволила снизить требования к подстилке, чтобы конкурировать с битумной черепицей, которая обеспечивала впечатляющий внешний вид и увеличивала срок службы.За это время многие крыши были установлены с помощью простой фетровой бумаги без какого-либо герметика или вторичного водного барьера. Мы наблюдаем увеличение количества утечек с этим типом подложки.

Бетонный подъемник Eve

Бетонный подъемник Eve

Подставка

Eve используется для предотвращения гнездования грызунов и птиц в клетках плитки. Тем не менее, жизненно важно, чтобы дренажные отверстия позволяли воде, протекающей под плиткой, выходить. Раньше для выполнения этой функции устанавливали миномет.Во время установки техник просто использовал деревянный дюбель или борозду, чтобы создать отверстие для просачивания. Слишком часто это отверстие делается выше линии крыши или вообще не делается. Это препятствует правильному вытеканию воды и приводит к ухудшению состояния подстилочного покрытия по периметру. Часто это первое место на черепичной крыше, которое вызывает просачивание. Сегодняшние крыши используют специально разработанный металлический оклад с предварительно пробитыми отверстиями. Подступенка для раствора накануне этой кровли демонстрирует признаки повреждения основания и может просачиваться.

Терминология по металлической кровле: знайте, прежде чем делать покупки

Примечание: Очень важно понимать терминологию любого предмета, который вы хотите получить на практике. Мы перечислили специальные слова и их определения ниже, а также включили рисунки, чтобы проиллюстрировать многие из этих терминов.

Стили крыши

Условия кровли

Обрешетка: Также называется Purlins, см Purlin или Purloin.Рейка или обрешетка могут быть деревянными полосками 1 ″ x2 ″ x4 ′, прибитыми к крыше или стропилам, на которых крепится кровля. В некоторых случаях они также представляют собой стальные отрезки шириной около дюйма или около того, с приподнятой серединой, к которой крепится металлическая кровля. Иногда его называют «шляпным каналом» из-за его формы. Рейки или прогоны прикрепляются к настилу крыши, чтобы обеспечить надежное основание для крепления кровельных материалов, потому что многие OSB (листы ДСП, похожие на фанеру) не удерживают винты должным образом.

Герметик: Для заполнения шва мастикой или асфальтобетонным клеем для предотвращения утечек.
Меловая линия: линия, нанесенная на крыше натянутой веревкой или шнуром, посыпанным мелом. Используется для выравнивания.

Класс «A»: Наивысший рейтинг огнестойкости для кровли. Указывает, что кровля способна противостоять сильному воздействию огня, исходящего от источников за пределами здания.

Класс «B»: Рейтинг огнестойкости, который указывает, что кровельные материалы способны выдерживать умеренное воздействие огня, исходящего от источников за пределами здания.

Класс «C»: Рейтинг огнестойкости, который указывает, что кровельные материалы способны выдерживать световое воздействие огня, исходящего от источников за пределами здания.

Манжета / пыльник: Предварительно сформованный фланец, размещенный над вентиляционной трубой для герметизации крыши вокруг отверстия вентиляционной трубы. Также называется трубным пыльником.

Встречная планка: Та часть гидроизоляции, которая прикреплена к вертикальной поверхности, чтобы предотвратить попадание воды за нижнюю часть гидроизоляции.

Cricket: Конструкция с остроконечным седлом в задней части дымохода для предотвращения скопления снега и льда и отвода воды вокруг дымохода.

Палуба: Также известна как Decking. Поверхность, устанавливаемая над несущими элементами каркаса здания. Это структурная «кожа» кровли, поверх которой применяется кровля. В большинстве новых домов настил из фанеры. Существует четыре основных типа настилов, обычно используемых при строительстве крыш жилых домов:

• Фанера: Фанера прочная, долговечная и легкая.Он бывает разных сортов с оценками от A до D. Для настила используйте только фанеру для наружных работ. Толщина фанеры зависит от шага стропил.
• OSB: Ориентированно-стружечная плита (OSB) дешевле фанеры, но не так прочна, как фанера, и не удерживает гвозди так же хорошо, как фанера. Одна сторона имеет противоскользящее покрытие и должна быть обращена вверх.
• Язычок и паз 2 на 6 : Если крыша будет видна изнутри (потолок не установлен), используется шпунт и паз.Это деревянный настил, который обеспечивает отличную изоляцию без дополнительной жесткой изоляции крыши в умеренном климате. Также доски можно покрасить или протереть изнутри в тон интерьеру.

Слуховое окно: Оконный блок в раме, выступающий через наклонную плоскость крыши.

Капельная кромка: Некоррозионный, не оставляющий пятен материал, используемый вдоль карнизов и граблей, чтобы вода стекала с подстилающей конструкции. Некоторые элементы карниза имеют встроенную водосточную кромку.

Трим, который идет здесь, называется «капельным триммером».

Карниз: Горизонтальный нижний край скатной крыши.

Отделка, которая идет на этих участках, называется «отделкой карниза», «гидроизоляцией карниза» или иногда «кромкой водостока». (Мы используем термин «обшивка карниза»).

Войлок: Гибкий лист, пропитанный асфальтом и используемый в качестве подложки, иногда называемый «битумной бумагой»

Мигание: Кусочки специальной отделки, используемые для предотвращения просачивания воды в здание вокруг любого перекрестка или выступа в крышах, таких как вентиляционные трубы, дымоходы, примыкающие стены, слуховые окна и впадины.

• Гидравлический планка (см. Воротник / пыльник): Сантехническая планка вентиляционного отверстия предотвращает попадание дождевой воды в отверстия, вырезанные для труб в крыше. Этот оклад продается в соответствии с размером вентиляционной трубы и углом крыши. Поверх оклада укладывается рубероид.
• Ступенчатый оклад: метод нанесения окладов, используемый там, где вертикальная поверхность пересекается с плоскостью покатой крыши.
• Дорожный оклад: Этот оклад используется в открытых ендовах крыши. Чаще всего утечки обнаруживаются в перекрытиях долины из-за того, что гидроизоляция плотно прибита к настилу или панели, которые не обрезаны достаточно далеко от гидроизоляции.

Гидроизоляционный цемент: При применении металлических кровель цемент для гидроизоляции обычно представляет собой прозрачный силиконовый герметик (приобретайте самый лучший из имеющихся марок). Это используется для дополнительной герметизации любых потенциальных утечек, обычно в тех областях, где применялась гидроизоляция. Небольшая полоска цемента для гидроизоляции там, где она соприкасается с вертикальной стеной, является хорошей идеей.

Фронтон: Верхняя часть боковой стенки, которая доходит до треугольной точки на гребне скатной крыши.

Накладка, которая идет на этой части крыши, называется «двускатной или грабельной отделкой». Мы используем термин «двускатная отделка».

Двускатная крыша: Тип крыши, имеющий наклонные плоскости одинакового уклона с каждой стороны конька. На каждом конце есть фронтоны.

Крыша Gambrel: Тип крыши, содержащий две наклонные плоскости с разным углом наклона с каждой стороны конька. Нижняя плоскость имеет более крутой уклон, чем верхняя. На каждом конце есть фронтоны.

Hip: Наклонный внешний угол, образованный пересечением двух плоскостей наклонной крыши.Идет от конька до карниза.

Вальмовая крыша: Тип крыши, имеющий наклонные плоскости одинакового уклона с каждой из четырех сторон. Этот тип крыши не имеет фронтона (ов).

Ледяная плотина: Ледяная плотина возникает при таянии снега возле коньков теплых крыш (крыш без надлежащей вентиляции). Когда вода стекает с крыши к свесу, она охлаждается и замерзает. Если снег будет продолжать этот процесс таяния и замерзания, может образоваться ледяная плотина, которая может просочиться под черепицу, через настил и внутрь дома.Это, конечно, может вызвать серьезные протечки на крыше — даже при отрицательных температурах.

Лучшая защита от ледяных плотин — это хорошо вентилируемая (прохладная) крыша. Дополнительную защиту для вашей крыши можно использовать с помощью водонепроницаемой водонепроницаемой мембраны. Мембрана устанавливается поверх настила, под рубероид. Временное предотвращение образования ледяных плотин также может быть выполнено с помощью электрических кабелей вдоль карниза крыши (там, где обычно образуются дамбы). Однако новые ледяные дамбы могут образовываться над кабелями и по-прежнему вызывать серьезные повреждения.Еще одно аварийное решение для ледяной плотины — наполнить носок или нейлон хлоридом кальция. Положите чулок вертикально поперек ледяной плотины. Хлорид кальция растопит лед и выпустит воду, чтобы она могла стекать наружу, а не внутрь вашей крыши.

Приточная вентиляция: Часть системы вентиляции, используемая для забора свежего воздуха. Обычно вентиляционные отверстия устанавливаются в потолке или вдоль карниза здания.

Наклонная крыша: Односкатная крыша, построенная у более высокой стены.

Применение на небольших уклонах: Метод укладки кровельного материала на скаты кровли от одного до двух дюймов на фут.

Мансардная крыша: Тип крыши, содержащий две наклонные плоскости разного уклона с каждой из четырех сторон. Нижняя плоскость имеет гораздо более крутой наклон, чем верхняя, часто приближаясь к вертикали. Крыша этого типа не имеет фронтонов.

Металлический отлив: Это относится к отделке, обычно фронтона и карниза, которая имеет небольшой изгиб по краю, который способствует стеканию воды в сторону от здания.Все наши отделки карнизов и фронтонов содержат эту особенность.

Открытая долина: Метод кровельного покрытия, при котором кровельный материал с обеих сторон долины обрезается по меловой линии, разрезанной на каждой стороне долины, оставляя свет в долине незащищенным. Металлическая кровля всегда имеет такую ​​особенность.

Свес: Та часть конструкции крыши, которая выходит за пределы внешних стен здания.

Шаг: Угол, также известный как «уклон», является мерой «крутизны» крыши.Например, если крыша имеет уклон 4/12, крыша поднимается на 4 дюйма на каждые 12 дюймов горизонтального пролета. Уклон крыши является важным фактором, определяющим виды материалов, которые можно использовать, и долговечность крыши. Обычно более крутая крыша (более высокий уклон) прослужит дольше из-за ее лучших дренажных свойств.

Purlin: Горизонтальные отрезки материала (дерева или металла), которые прикрепляются к крыше и к которым прикрепляется готовый кровельный материал.

Purlins могут быть деревянными полосками (1 x 2 дюйма) или металлическими банками и обычно представляют собой подкладочный материал толщиной 1 дюйм, предпочтительно оцинкованную сталь.Поскольку прогоны слегка приподнимают новую крышу, они также способствуют тому, чтобы ваша новая кровля имела воздушный поток, который может помочь снизить температуру в дневную жару.

Иногда необходимо использовать прогоны над старой крышей, так как прогоны дают возможность выполнить некоторое «выравнивание» с помощью опорных полос или прокладок между прогонами и неровностями поверхности старой крыши.

Вот иллюстрация плана обрешетки, показывающая размещение прогонов на крыше:

Стропила: Опорный элемент каркаса непосредственно под настилом с уклоном от конька до карниза.

Грабли: Наклонный край скатной крыши над стеной от карниза до конька. Эти два склона встречаются на вершине или гребне. Триммер, который идет на этих склонах, называется «триммером для фронтона или граблей». Обычно мы используем термин «двускатная отделка».

Re-cover (overlay): Установка новой кровельной системы поверх существующей системы без удаления существующей системы.

Замена кровли: Установка новой кровельной системы в не новом здании.

Конек: Самый верхний горизонтальный внешний угол, образованный пересечением двух плоскостей наклонной крыши.
Накладка, закрывающая эту область, называется «коньковой крышкой».

Подъем: Расстояние по вертикали от линии карниза до конька.

Run: Горизонтальное расстояние от карниза до точки непосредственно под коньком. Одна половина пролета.

Обшивка: См. Обрешетку. Доски для наружных работ, используемые в качестве материала настила крыши.«Ступенчатая обшивка» используется отдельно или в сочетании со сплошной обшивкой при укладке плитки или встряхивания. Ступенчатая обшивка позволяет воздуху циркулировать под плиткой за счет использования досок 1 на 6 или 2 на 6, которые равномерно расположены так, чтобы воздух мог перемещаться под плиткой или встряхиваться.

Односкатная крыша: Крыша, имеющая только одну наклонную плоскость. Не имеет бедер, гребней, впадин или фронтонов.

Наклон: Степень наклона крыши, выраженная как отношение подъема в дюймах к длине спуска в футах.Также называется «шаг».

Наклонные применения: Это применение кровельных материалов для кровли, разделенных на три категории, в зависимости от ее уклона или уклона. Эти три категории известны как «применение на крутых склонах», «применение на обычных уклонах» или «применение на пологих уклонах».

• Применение на крутых склонах: Метод укладки кровельного материала на крышах с уклоном более 21 дюйма на фут.

• Нормальный уклон: Метод укладки кровельного материала на кровлю с уклоном от 4 до 21 дюйма на фут.

• Применение на небольших уклонах: Метод укладки кровельных материалов на скаты кровли от двух до четырех дюймов на фут.

Софит: Готовая нижняя сторона карниза.

Пролет: Горизонтальное расстояние от карниза до карниза.

Квадрат: Единица измерения крыши, покрывающая 100 квадратных футов.

Дегтярная бумага: См. «Войлок»

Отрыв: Удаление существующей кровельной системы.

Телеграфирование: Искажение, которое может возникнуть, когда новая крыша укладывается на неровную поверхность.

Подложка: Мы рекомендуем синтетическую кровельную подстилку. Он изготовлен из тканого черного полипропилена с полимером. Она устойчива к ультрафиолетовому излучению, мембрана является самоуплотняющейся, когда гвозди проникают в нее для прикрепления, и она устойчива к скольжению. Синтетическая подложка намного превосходит старую войлочную бумагу и рекомендуется для использования под металлическими кровлями.

Долина: Внутренний угол, образованный пересечением двух плоскостей наклонной крыши для обеспечения стока воды. Обрезка, которая идет в этой области, называется «обрезкой долины».

Вентиляционное отверстие: Любое выходное отверстие для воздуха, которое выходит через настил крыши, например труба или дымовая труба. Любое устройство, установленное на крыше, фронтоне или потолке с целью вентиляции нижней стороны настила крыши.

Вентиляционная втулка: См. Воротник / пыльник.

Протекает крыша во время сильного дождя [Что с этим делать]

Если ваша крыша протекает во время сильного дождя…

Важно найти причину проблемы.

Как можно скорее.

Таким образом, протечка в крыше может быть устранена до того, как возникнут новые повреждения.

Сегодня мы поможем вам определить, что может быть причиной протечки на крыше, и рассмотреть возможные способы устранения.

Важно понимать.

… Что любая протечка крыши — это неотложная ситуация.

Потому что, , даже если ваша крыша протекает только во время сильного дождя… Если не остановить (и не исправить), протечки через крышу могут вызвать серьезные повреждения.

Особенно медленные.

ПОЖАЛУЙСТА, БУДЬТЕ БЕЗОПАСНЫ — Если вы домовладелец и не чувствуете себя комфортно на крыше, не стесняйтесь обращаться к профессионалу. Многие предлагают бесплатный осмотр или услуги по аварийному ремонту кровли. Никогда не забирайтесь на крышу, пока идет дождь.

Медленная протечка крыши = большие повреждения водой

Недостатки медленных протечек в крыше — таких, которые обнаруживаются только тогда, когда на улице идет сильный дождь.

Это что.

В дополнение к очевидному (повреждение гипсокартона и краски), когда мы смотрим над вашими потолками и за вашими стенами , вы можете иметь дело с проблемами плесени или структурными проблемами с гнилым деревом.

Медленные протечки через крышу иногда обнаруживаются и в самых необычных местах — например, вода, протекающая из розеток или осветительных приборов.

Иногда вода просачивается за стены и просачивается прямо в паркетный пол или основание пола, что также вызывает повреждение там.

Во время сильного дождя вы также можете увидеть:

• Утечка воды за желобами
• Мокрые пятна или влажная древесина на чердаке на кровле или стропилах
• Пузырьки краски вокруг электрических розеток
• Гипсокартон вокруг осветительных приборов влажный или мокрый
• Влага над или под окнами
• Или, может быть, вы слышите слабое капание в вентиляцию ванной или дымоход

Медленные протечки через крышу могут быть обманчивыми, потому что то, что вы видите, может показаться незначительным.Но то, что вы не видите, может быть разрушительным.

Места протекания кровли во время дождя

Если ваша крыша протекает во время сильного дождя, у вас может быть проблема в любой из следующих областей.

1. Утечки в крыше

Утечки окон в крыше во время сильного дождя являются частым источником протечек на крыше.

Во время установки каждый световой люк создает большую дыру в однородной поверхности крыши.

Независимо от того, насколько хорошо были установлены ваши световые люки, они все равно могут протекать во время сильных дождей.Тем более, что ваш дом немного стареет.

Хотя световые люки предназначены для отвода воды, верхний край вашего светового люка представляет собой плоскую поверхность, по которой стекает дождевая вода во время сильного дождя.

Это также место, где можно удерживать снег или лед и собирать ветки, листья или другой мусор, который мог упасть на крышу. Со временем изнашиваются оклады и уплотнители.

Ведет к протечкам на крыше вокруг световых люков.

Имейте в виду, что утечка воды из мансардных окон не может быть полностью связана с протечкой крыши из-за дождя.Некоторые световые люки протекают из-за конденсата или других утечек воды, которые попали по стропилам на чердаке.

ВОЗМОЖНЫЕ РЕШЕНИЯ

1. Гибкий кровельный герметик — нанесите гибкий кровельный герметик из банки или трубы на отверстия, щели и неплотную черепицу
2. Силиконовый герметик — нанесите 100% силиконовый герметик на окно или линзу светового люка, чтобы устранить любые утечки между окном и рамой
3. Гидроизоляция и черепица — замените гидроизоляцию и черепицу вокруг светового люка, создав новый хороший водный барьер

2.Утечки в дымоходе

Новый затвор и герметик для дымохода

Если дымоход протекает во время дождя, у вас может быть одна из нескольких различных проблем.

Возможно, крышка дымохода повреждена или не работает должным образом. Или, возможно, корона дымохода треснула или протекает.

Или, может быть, у вас есть трещины или зазоры в строительном растворе или облицовке дымохода.

Но если у вас есть проблемы с утечкой воды по наружной стороне дымохода в стены, возможно, проблема связана с изношенным окладом или герметиком.

Или у вас может быть плохо спроектированная долина в нижней части ската крыши (и прямо над дымоходом), которая собирает мусор, снег и лед…

И позволяет собирать воду и сидеть во время или после дождя.

Это приводит к более быстрому ухудшению состояния гидроизоляции и герметиков и позволяет воде попадать в ваш дом.

ВОЗМОЖНЫЕ РЕШЕНИЯ

1. Крышка дымохода — новая крышка дымохода может препятствовать попаданию воды в верхнюю часть дымохода
2. Гибкий кровельный герметик — нанесите гибкий кровельный герметик из бидона или трубы на отверстия, зазоры, гидроизоляцию и неплотную черепицу вокруг дымохода
3. Гидроизоляция и черепица — замените гидроизоляцию и черепицу вокруг дымохода, создав новый хороший водный барьер
4. Сверчок — сверчок с дымоходом перенаправляет воду из долины, образованной крутыми склонами, в сторону от дымовой трубы

Пример ремонта дымохода «сверчок»

3.Утечки в вентиляционной трубе

Вентиляционные трубы проходят через крышу в нескольких местах дома, и каждую из них необходимо поддерживать в надлежащем состоянии, чтобы вода не попадала внутрь.

Утечки в вентиляционной трубе во время сильного дождя могут возникнуть из-за трещин в кожухе вентиляционной трубы или при переплетении.

Когда ваша крыша была установлена, каждая вентиляционная труба получила гибкий чехол для уплотнения воды вокруг круглой поверхности вентиляционной трубы.

Эти ботинки различаются по качеству, гибкости и долговечности.

И со временем … многие сапоги для вентиляционных труб становятся твердыми и хрупкими, так как суровые циклы жары и холода солнца, снега и льда наносят урон вашей крыше.

Когда крышка вентиляционной трубы трескается, ваша крыша открыта для утечки воды.

Если ваша крыша была построена с использованием дешевых качественных башмаков для вентиляционных труб, они, вероятно, потребуют дополнительного обслуживания и замены в течение всего срока службы вашей крыши.

Вентиляционные трубы — это элемент ухода за кровлей, который нельзя упускать из виду. Периодическое обслуживание может предотвратить протечки крыши.

ВОЗМОЖНЫЕ РЕШЕНИЯ

1. Гибкий кровельный герметик — нанесите гибкий кровельный герметик из банки или трубы на отверстия, зазоры, гидроизоляцию и свободные черепицы вокруг вентиляционной трубы
2. Кожух вентиляционной трубы — наложите на старый пыльник вентиляционной трубы новый пыльник, герметик и уплотнение (см. Видео ниже)
3. Гидроизоляция и черепица — замените изношенную планку вентиляционной трубы, кожух и черепицу вокруг нее, чтобы обеспечить долгосрочное исправление

4.Утечки через вентиляционные отверстия в крыше

Вентиляционные отверстия на крыше служат важной цели. Они обеспечивают циркуляцию воздуха под вашей крышей и позволяют воздуху внутри чердака циркулировать вместе с воздухом за пределами чердака.

Благодаря этому летом на чердаке будет прохладнее, а срок службы крыши продлится.

Вентиляционные отверстия на крыше бывают разных стилей. У вас может быть коньковая вентиляция, вентиляция турбины, вентиляция с приводом или вентиляция свободного воздуха.

Большинство стилей вентиляционных отверстий предотвращают прямое попадание воды.

Но некоторые вентиляционные отверстия в крыше располагаются довольно ровно до самой крыши, с капотом в виде гриба и незащищенными стенками.

А иногда из-за проливного дождя с порывами ветра через вентиляционные отверстия на крыше течет вода. Если вентиляция на крыше протекает во время сильного дождя, возможно, дождь выйдет из-под капота в вентиляционное отверстие.

В этом случае вам необходимо создать воздухопроницаемый экран, чтобы замедлить падающие капли дождя, но при этом обеспечить поток воздуха. В этом видео показан один из возможных способов сделать это.

Однако, как и в случае с другими проходами через крышу, у вас могут возникнуть проблемы с отверстиями или трещинами в гидроизоляции или герметике. Или вентиляционный колпак может быть поврежден каким-либо образом.

ВОЗМОЖНЫЕ РЕШЕНИЯ

1. Сетчатый провод — используйте металлический экранный провод, чтобы сформировать барьер вокруг внешней стороны вентиляционного кожуха, чтобы остановить проливной дождь
2. Гибкий кровельный герметик — нанесите гибкий кровельный герметик из банки или трубы на отверстия, зазоры, гидроизоляцию и свободные черепицы вокруг вентиляционного отверстия
3. Гидроизоляция и черепица — замените изношенные вентиляционные отверстия на крыше и обшивку черепицей, чтобы обеспечить долгосрочное исправление.

5.Поврежденная утечка черепицы

Если вы заметили пятна воды на потолке после дождя, возможно, черепица повреждена или отсутствует.

Повреждение черепицы может быть вызвано воздействием солнца, ветра, града, падающих обломков, льда или просто возраста.

Взгляните на свою крышу.

Если вы заметите какие-либо пятна, на которых гранулы отсутствуют на поверхности черепицы, возможно, это повреждение от града.

При повреждении черепицы градом со временем в черепице может образоваться трещина, что приведет к протечке крыши.

Также обратите внимание на вентиляционные отверстия на крыше. Если вы заметили вмятины или сколы краски, это часто является хорошим признаком того, что у вас есть повреждение крыши градом.

Если вы заметили большие более темные участки на крыше, возможно, вам снесло черепицу во время сильного ветра.

А если у вас на крыше лежат ветки деревьев, груды листьев или другой мусор, у вас может быть дыра в черепице от падающих веток.

Или у вас может быть место на крыше, где во время сильного дождя образуется лужа воды.

ВОЗМОЖНЫЕ РЕШЕНИЯ

1. Удалите мусор — удалите весь мусор с поверхности вашей крыши и проверьте, есть ли у вас повреждения черепицы
2. Гибкий кровельный герметик — нанесите гибкий кровельный герметик из банки или тюбика на открытые шляпки гвоздей, отверстия, зазоры и неплотную черепицу
3. Битумная черепица — замените недостающую или поврежденную черепицу на небольшой площади
4. Замена крыши — если у вас есть повреждения от града или ветра, поговорите с квалифицированным кровельщиком о замене крыши

6.Утечки в долине крыши

Долины на крыше — это места, где две плоскости крыши пересекаются и образуют V-образную долину, спускающуюся по скату крыши.

Распространены как на вальмовых, так и на двускатных крышах.

Долины могут быть особенно неприятными, потому что они несут много воды во время сильного дождя.

А зимой в долинах крыш может скапливаться снег, образующий основной путь выхода, когда снег тает.

Они также могут быть склонны к образованию ледяной плотины, что может вызвать более серьезные проблемы.

Если впадины вашей крыши неглубокие или плоские возле карниза, и в них сидит какой-либо мусор…

Заблокированная долина создает место, где вода может замедляться и собираться, вместо того, чтобы полностью стекать с крыши.

В некоторых домах в долинах нет отдельной защиты от льда и воды. К тому же некоторые кровельщики неправильно ставят кровельные гвозди возле швов и углублений в ендове.

ВОЗМОЖНЫЕ РЕШЕНИЯ

1. Удалите мусор — убедитесь, что в впадинах крыши нет мусора
2. Перекрыть долины — долины, возможно, придется переставить, установив новый ледяной и водный экран

7.Утечки из забитого желоба

Когда ваши желоба забиты, вода не может стекать с края крыши.

Это может привести к скоплению воды у края крыши и к просачиванию воды в области карниза вашего дома и вниз в ваши стены.

Особенно во время сильного дождя.

Помимо потенциальных протечек крыши, забитые желоба могут вызвать повреждение фундамента, повреждение наружных стен и повреждение вашего двора или ландшафта.

Другая проблема, которая может возникнуть с водосточными желобами со временем, — это отделение от дома.Если вода не течет должным образом через карниз и в желоба, возможно, вода протекает за желобом и просачивается в ваши стены.

ВОЗМОЖНЫЕ РЕШЕНИЯ

1. Удалить мусор — удалить весь мусор из водостоков и водостоков
2. Щиток желоба — установите щиток водосточного желоба для предотвращения повторного попадания листьев и мусора в водосточные желоба

8. Утечки из окон

Причину утечки окон сложно диагностировать.

Если вы заметили протечку окна во время дождя, это может быть утечка из окна.

Или это может быть утечка, вызванная облицовкой кирпича или сайдингом в вашем доме. Даже небольшое отверстие в строительном растворе может позволить воде просочиться за кирпич.

Или это может быть протечка крыши…

Это попало внутрь внешней стены и протекает через окно.

Имейте в виду, что протечки через крышу могут начинаться на крыше намного выше, чем в том месте, где они появляются. Может случиться так, что на крыше протекает вентиляционное отверстие, и вода стекает по стропилам перед тем, как попасть в стену.

ВОЗМОЖНЫЕ РЕШЕНИЯ

1. Гибкий герметик — нанесите гибкий герметик на трещины или отверстия в кирпичном растворе или обшивке дома
2. Битумная черепица — замените недостающую или поврежденную черепицу, если она вызвана протечкой крыши
3. Вентиляционные отверстия и оклад — проверьте вентиляционные отверстия или высветку выше на крыше на предмет зазоров, трещин и повреждений

Мы надеемся, что это руководство поможет вам обнаружить источник протекающей крыши во время дождя. Если сейчас идет дождь, загляните на чердак и поищите мокрые дрова и капающую воду.Посмотрите, сможете ли вы проследить за водой, чтобы узнать, откуда происходит утечка. Быть безопасным.

Нужна помощь?

Если вам нужна профессиональная помощь для определения источника протечки на крыше, обратитесь в местную кровельную компанию. Помимо диагностики проблемы, квалифицированный кровельщик сможет предложить безопасное, доступное и долговременное решение, позволяющее сохранить ваш дом сухим во время проливных дождей.

Если вы живете где-нибудь недалеко от Талсы, штат Оклахома, мы будем рады предоставить БЕСПЛАТНЫЙ осмотр крыши и смету кровли. Просто позвоните (918) 250-7663! Будем рады помочь.

Условия кровли | Кровельная собака |

Почему протекают черепичные крыши? Причина №1 и как ее избежать

У вас протекает черепичная крыша? Или, может быть, ваша черепичная крыша протекала в прошлом? Если да, вы, вероятно, захотите получить ответы на свои вопросы о том, почему протекает черепичная крыша, как исправить протекающую черепичную крышу и как лучше всего предотвратить протечку крыши в будущем.

Вообще говоря, протечка черепичной крыши на крыше, возраст которой меньше 35 лет и которая не подвергалась погодным явлениям, будет прямым или косвенным результатом первоначальной установки .

Прискорбная правда заключается в том, что кровельные подрядчики, работающие на застройщиков, почти всегда платят монтажникам квадратом. Это означает, что у человека, который на самом деле занимается установкой, есть стимул установить крышу как можно быстрее — меньше времени на установку означает больше денег на работу.

Поле крыши покрывается черепичной подкладкой, которая выполняется быстро и легко, поэтому обычно делается хорошо. Ленточные рейки из пихты делают быстро и легко, так что делать это также хорошо. Сами плитки хорошо видны, поэтому укладка плитки должна выполняться хорошо. Все идет нормально.

Это, к сожалению, оставляет мигания и переходы, которые критичны, но требуют времени для правильного выполнения. Кроме того, их практически невозможно увидеть постфактум. Если видимая окантовка присутствует, но основные компоненты выполнены неправильно или полностью исключены, вы не сможете определить, просто взглянув на крышу.

Некоторые из этих ошибок и упущений при установке черепичной крыши просачиваются сразу же и обнаруживаются во время строительства дома или вскоре после этого. Другие медленно повреждают подстилку из-за того, что на подстилку попадает больше воды, чем рассчитано. Эта вода может просто затопить подкладочный слой с большим потоком, чем она может выдержать, или может медленно ухудшить качество материала и сделать его бесполезным.

В любом случае крышу нужно открыть, устранить проблему, а затем снова собрать.

Не бывает протечки черепичной крыши, ремонт которой можно провести без предварительной разборки площади черепицы и гидроизоляции. Ремонт утечек на черепичных крышах невозможно устранить путем герметизации чего-либо сверху; он должен быть заделан под плиткой.

Анатомия правильной прокладки трубы

Гидроизоляция трубы состоит из двух основных компонентов. Фактически, для каждой трубы используются две гидроизоляции — первичная и вторичная.

В целом отрасль, кажется, противоречит сама себе по поводу индивидуальных имен для каждого, но мы решили называть тот, который установлен первым (нижний), первичным окладом (также называемым трубным домкратом), а вторичный оклад — тот, который установлен вторым (сверху ).Другие кровельные подрядчики из Тусона могут назвать их иначе, глядя на это с точки зрения дождя: на внешнюю оболочку сначала попадает дождь, и это первая линия защиты, поэтому она называется первичной оболочкой, а нижняя оболочка — второй линией. защиты.

Как труба устанавливается на черепичные крыши

Настил крыши, на котором строится крыша, обычно изготавливается из фанеры. Это не конкретно элемент крыши, а часть каркаса, сделанного до прибытия кровельщика.Если в крыше есть вентиляционные отверстия или трубы, сантехник вырежет отверстие в фанерном настиле и установит через это отверстие трубу.

Когда прибывает кровельщик, его первым шагом является установка подкладки, которая укладывается прямо на фанеру и обычно прибивается гвоздями. Когда он достигает трубы, которую нужно прошить, он просто разрезает бумажную подкладку вокруг трубы и продолжает подниматься по крыше.

Затем первичный домкрат устанавливается поверх трубы и разреза в подкладке так, чтобы он плотно прилегал к трубе и ложился прямо на бумажную подкладку. Это критический гидроизоляционный слой, предназначенный для предотвращения попадания воды, попадающей под плитку, в дом. Это тоже мигание, которое невозможно увидеть, когда крыша будет завершена.

Как вы можете видеть на двух фотографиях выше, на вторичном трубном домкрате гидроизоляция намного больше. Он устанавливается при укладке черепицы и предназначен для перекрытия и под черепицей. Свинцовая трубка надевается на трубу, проходит над вентиляционной трубой канализации и заправляется в трубу.Это мигание, которое вы можете увидеть, глядя на черепичную крышу, но, к сожалению, это не тот, который обычно вызывает протечки крыши.

Распространенных ошибок кровли | JLC Онлайн

Меня недавно вызвали, чтобы проконсультироваться по дому в Айове, у которого были обширные протечки крыши в законченное пространство. По словам домовладельца, утечки начали проявляться в виде водяных пятен на потолке в нескольких комнатах по всему дому вскоре после замены крыши.

Фотографии на следующих страницах показывают состояние крыши, когда я видел ее через три года после ее установки, и мне сразу стало очевидно, что кровельщик выполнил исключительно плохую работу.Сами черепица была ламинированным продуктом приличного качества, как это обычно бывает с крышами, которые я вижу; однако не черепица, а детализация, а именно оклады, определяют качество кровли из асфальтовой черепицы.

Все утечки произошли из-за недостаточного внимания к деталям при установке и установке черепицы. Эти проблемы включали следующее:

• Произошла полная неспособность установить новую ступенчатую гидроизоляцию или даже интегрировать новую черепицу с существующей ступенчатой ​​гидроизоляцией.
• Битумная черепица была уложена без достаточного смещения между рядами.
• Опоясывающий лишай прибили случайно. Во многих случаях гвозди вообще не было видно, а в других гвозди были перегнуты или искривлены.
• Битумная черепица не была обрезана точно так, чтобы подходить к вентиляционным отверстиям на крыше.
• Ни на одном из краев крыши не было установлено отливов.
• Сапоги вентиляционных отверстий не устанавливались. Вместо этого эти проходки были «проделаны черным домом» — асфальтовый кровельный цемент просто размазан вокруг оснований вентиляционных труб.

При таком большом количестве проблем единственным решением, которое я мог порекомендовать, была полная замена всей крыши. Какая ужасная трата трехлетней крыши.

Хотя эта конкретная работа дала хорошую возможность взглянуть на ряд проблем сразу, не все кровли из битумной черепицы выполнены так плохо. Однако, по моему опыту, многие повторные крыши страдают по крайней мере от одной или двух из этих ошибок — и достаточно одной, чтобы вызвать утечку.

При выполнении этой работы кровельщик полностью проигнорировал существующую обшивку ступеней и просто заправил новую черепицу как под ступенчатую обшивку, так и под встречную обшивку.Кровельщик, выполнявший эту конкретную работу, не устанавливал гидроизоляцию по краю капель, и вы можете увидеть, как край обшивки подвергся атмосферным воздействиям от воздействия воды.

Обшивка ступеней и выбивки

При выполнении этой работы кровельщик полностью проигнорировал существующую обшивку ступеней и просто заправил новую черепицу как под ступенчатую, так и под контрольную обшивку. Эти существующие оклады были в грубой форме, и их следовало заменить.Если бы кровельщик даже попытался переплести черепицу между ступенями, по крайней мере, не было бы прямого пути утечки между поверхностью черепицы и старым окладом. Как бы то ни было, области потолка ниже этого перекрестка больше всего пострадали от протечек воды.

Было очевидно, что кровельщик не хотел иметь дело с штукатуркой, которая упала через оклад боковины. Если бы исходная встречная вспышка была рассмотрена больше, как контрольная вспышка, показанная на иллюстрации «Пошаговая миграция» (выше), разрушение штукатурной облицовки не потребовалось бы для замены накладок.

Отбойники, которые направляют воду в желоб на нижнем конце пересечения крыши и стены, имеют решающее значение для предотвращения утечек. Я подробно рассмотрел их в предыдущем выпуске JLC (см. «Правильное использование Kickout Flashings», 16 апреля). Внизу крыши необходимы большие заглушки для отвода воды от сайдинга.

Drip-Edge

Металлическая D-образная планка, или водосточная кромка, иногда устанавливается только по краю карниза, но на самом деле это требуется Международным жилищным кодексом 2012 г. (IRC) «на карнизах и фронтонах черепичных крыш.«На фронтонах», конечно, означает по граблям. Цель состоит в том, чтобы предотвратить попадание ветрового дождя и капилляров из-за направления дождевой воды и талого снега под подкладку и черепицу.

У этого дома была металлическая облицовка. Металлическая планка D должна перекрывать верхний край этой панели; это важно, потому что это помогает предотвратить попадание воды за фасцию и гниение под фасции. По краю карниза водосток также помогает направлять сток в водостоки (хотя может потребоваться дополнительная помощь; см. Вопросы и ответы).

Капельница должна устанавливаться непосредственно над краем обшивки кровли вдоль карниза. Однако по передним краям отлив следует устанавливать после установки подкладки (см. Установка оттока, лицевая страница, справа). Эту последнюю деталь обычно упускают из виду, потому что кровельщики часто хотят установить всю водосточную кромку сразу. Установка капельного борта поверх подкладки на фронтонах — области, особенно уязвимой для ветрового дождя — лучший способ гарантировать, что вода не будет иметь свободный путь под подкладкой.

Если одной длины отливной кромки недостаточно, перекрывайте концевые соединения внахлест не менее чем на 2 дюйма (спецификация требуется в IRC 2012). И не забудьте установить отрезки вдоль граблей так, чтобы они перекрывали нижние части для обеспечения дренажа.

Мелом линии на крыше обозначают изломы в каждом ряду черепицы, ясно показывая, что некоторые из смещений меньше требуемого минимума в 4 дюйма, который установлен производителем черепицы.В некоторых случаях смещение составляло всего около 2 дюймов. Поскольку большинство размеров кровли не кратны стандартным размерам черепицы, для заполнения рядов требуется фракционная черепица — предпочтительно равного размера.

Макет черепицы

Производители черепицы указывают минимальное перекрытие, обычно в диапазоне от 4 дюймов до 5 дюймов. На этой крыше минимальное перекрытие, указанное производителем, составляет 4 дюйма, а рекомендуемое перекрытие — 6 1/2 дюйма.

При условии, что фракция не меньше минимального смещения (как на этой крыше), это эстетическая проблема, которая гораздо менее заметна для многослойной черепицы из-за случайного внешнего вида перекрываемых частей, чем для трехслойной черепицы. вкладка битумной черепицы.

Но из-за способа установки черепицы смещение часто составляло менее 4 дюймов и даже всего 2 дюйма, что, возможно, объясняло некоторые утечки, которые произошли внутри дома около центра.(Имейте в виду, что часто бывает сложно отследить точное место утечки в крыше, поскольку вода часто стекает по элементам каркаса и может в конечном итоге испортить внутреннюю отделку вдали от фактического места утечки.)

Соблюдение минимального смещения помогает сохранить концевые стыки между черепицей, по меньшей мере, в 2 дюймах от гвоздей на конце черепицы, как показано ниже.

Когда автор осмотрел проект, на концах многих черепиц не было видно гвоздей.

Крепление черепицы гвоздями

Большинство кровель из битумной черепицы можно крепить с помощью четырехгвоздевой схемы.Ключ состоит в том, чтобы придерживаться последовательного рисунка — 1 дюйм от краев и равномерно распределенного по длине черепицы.

На этой крыше гвозди забивались нерегулярно, и во многих местах гвозди вообще не было видно. Часто это происходит из-за того, что установщики пытаются как можно быстрее продуть установку, обстреливая крышу с помощью пневматических кровельных гвоздей. Когда это происходит, вероятность забивания гвоздей чрезмерно и криво увеличивается (см. Правильно забитые гвозди выше).

Стандартная установка гвоздей для битумной черепицы представляет собой схему с четырьмя гвоздями, при этом гвозди помещаются на расстоянии 1 дюйма от каждого конца каждой черепицы, а затем два гвоздя помещаются на расстоянии 12 дюймов от концевых гвоздей. На ламинированной черепице это расстояние между гвоздями не так очевидно, как на черепице с тремя выступами, где гвозди размещаются над вырезами. В местах с сильным ветром и на крутых склонах следует использовать схему с шестью гвоздями.

Конечно, при нормальном производстве возможно возникновение перегибов и кривых гвоздей.Когда они все же возникают, самый быстрый ремонт — это забить гвоздь так, чтобы он находился полностью ниже поверхности черепицы, заделать отверстие кровельным цементом, а затем вбить новый гвоздь рядом с ним. Если не удается утопить шляпку гвоздя, потяните за нее.

В регионах с сильным ветром и на крутых крышах требуется узор из шести гвоздей, чтобы снизить риск обрыва (см. Выше).

Долины

Из-за огромного объема воды, стекающей с наклонных крыш, стекающих в долину, детализация пересечений крыш является одной из наиболее важных.

Все впадины, независимо от типа, должны быть облицованы отрывной мембраной шириной не менее 36 дюймов. Эта мембрана должна располагаться по ширине материала, центрированной по длине впадины. Перед установкой подкровельного покрытия необходимо установить кожух непосредственно на кровельную обшивку.

Большинство крыш в моем районе имеют закрытые впадины, которые требуют только разреза вдоль одной стороны впадины и могут быть установлены относительно быстро. Правильный способ сделать это показан на иллюстрации выше.

Две наиболее распространенные ошибки, связанные с закрытыми впадинами, заключаются в том, что не удается найти время, чтобы заделать кромку среза кровельным цементом, и не закрепить верхний угол черепицы в верхней части разреза (см. Подробный всплывающее сообщение в разделе «Закрыто». -Cut Valley, внизу).

Обрезка передних углов на закрытой ендове здесь почти никогда не делается, хотя это очень важно. По мере того как вода течет по долине, она имеет тенденцию втягиваться за острые углы на верхнем крае каждого ряда черепицы вдоль срезанного края долины.Эти точки могут отводить воду по скрытому верхнему краю каждого слоя черепицы. Когда угол подрезан, вода по-прежнему будет стекать на угол, но теперь край направлен в долину, и вода с гораздо меньшей вероятностью будет течь по верхним краям черепицы.

Другой тип долины — открытая долина, основанная на формованном куске металла 26-го (минимального) размера, шириной не менее 24 дюймов. Это, безусловно, самый прочный и устойчивый к утечкам вид долины, но мы почти никогда не видим ее на перекладке крыши в этой области из-за дополнительных затрат.

Кровельный цемент высыхает, становится хрупким и трескается. Кроме того, по мере высыхания цемента открываются зазоры и тонкие пятна, которые по сути создают воронки, идущие прямо в конструкцию крыши.

Сантехнические вентиляционные отверстия с «черным дном» — слишком распространенное явление, но это не лучший способ скрыть проникновение в крышу.

Проходы через крышу

Любые проемы в крыше, включая вентиляционные отверстия, вентиляционные отверстия в крыше, дымоходы и световые люки, представляют прямые возможности для утечек.Сантехнические отверстия и выдвижные вентиляционные отверстия на крыше являются наиболее распространенными проблемными зонами, и, к сожалению, на многих заменах кровли им уделяется очень мало усилий, кроме обрезки черепицы вокруг них — обычно быстро, при укладке дорожек для черепицы.

Здесь также показан очень плохой монтаж самовосстанавливающегося вентиляционного отверстия на крыше. Опоясывающая черепица не была аккуратно обрезана вокруг вентиляционного отверстия, а вместо этого была прижата к вентиляционному отверстию, искажая капюшон.

Частично проблема может заключаться в том, что сменные крыши часто продаются больше как товар, чем как ремесло.Потребители делают покупки по цене, а многие кровельщики продают работу с низкой наценкой. Если нужно сократить путь, они воспользуются им. В конце концов, сколько домовладельцев могут подняться на крышу и осмотреть ее? Таким образом, хотя качественный двухкомпонентный сантехнический башмак стоит всего от 20 до 40 долларов, на крыше часто бывает достаточно вентиляционных труб, поэтому разница в стоимости между установкой сапог и простым смазыванием основания вентиляционного отверстия кровельным цементом может быть разницей между получение прибыли, пусть даже незначительной, или потеря денег.

Это, конечно, не оправдывает отказ от установки надлежащего сантехнического башмака, но говорит о том, что продажа качественной кровельной работы начинается с информирования клиента о долгосрочных проблемах с эксплуатационными характеристиками кровли. Это будет тяжелая битва, особенно потому, что средства массовой информации для улучшения дома продолжают продвигать упрощенные идеи о том, что нужно для реконструкции дома.

Как установить рулонную крышу? (В 4 шага)

Хотите доступный вариант крыши? Тогда было бы полезно, если бы вы думали о приобретении рулонной кровли; кровельный материал прост в установке и не требует передовых столярных ноу-хау.Вам следует рассмотреть рулонные кровельные материалы, материал которых сделан из песка, но не такой прочный, как более практичное решение. Также стоит быть уверенным в гарантии и укладывать кровельные материалы методом двойного покрытия, чтобы прослужить еще дольше.

Обычно рулонная кровля укладывается поверх окрашенной грунтовкой оболочки, и нанесение ее на рубероид или грунтовку обеспечивает лучшую защиту от конденсата и протечек. Также вы можете использовать метод открытых гвоздей для скатной крыши, а для плоской крыши — двойное покрытие.

Если с вами кто-то поработает, вы можете потратить полдня на установку рулонной кровли и оклейку без особых сложностей. Поскольку рулонная кровля является наименее сложным из кровельных материалов в установке, подготовить крышу к переналадке можно, оторвав старую черепицу.

Что мне нужно для установки рулонной крыши?

Вот некоторые инструменты, необходимые для эффективного монтажа рулонной кровли.

• Молоток
• Измерительная лента
• Плотник
• Метла
• Универсальный нож
• Оловянные ножницы
• Мел

Какие материалы мне нужны?

Помимо перечисленных выше инструментов, вам также потребуются следующие материалы для эффективного монтажа рулонной кровли.

• Гидроизоляция
• Грунтовка
• Рулонная кровля
• Гвозди для гидроизоляции и обшивки
• Кровельный цемент

Как установить рулонную кровлю в четыре этапа?

1. Вынесите кровельные материалы

Перед началом монтажа следует установить отлив по краю, грунтовки WSU только в случае необходимости. Подготовьте кровельный цемент, забейте гвозди по нужным краям и разгладьте складки.Вы также можете установить оклад, но обычно вам может потребоваться всего лишь полоса рулонной кровли шириной 18 дюймов.

2. Прикрепите первый и второй листы

Чтобы начать укладку кровли, вы должны точно расположить первый слой так, чтобы он выступал за края водостока, и выдвинуть его на расчетное расстояние. Вставьте гвозди через каждые 3 дюйма на одном конце граблей, натяните их туго и протолкните гвозди по краю карниза.

Для правильной установки гвоздь должен находиться на расстоянии не более 1 дюйма от краев, а для большей защиты вы можете добавить полосу шириной 3 фута на 18 дюймов.При размещении второго листа он должен перекрывать первый на 4 дюйма, или вы можете использовать другой тип рулонной кровли, чтобы покрыть эту область. Используйте мелковую линию, чтобы обозначить верх следующего листа; затем можно катать по линии и вдавливать гвозди за первый лист.

3. Нанесите кровельный цемент и закройте вентиляционные отверстия

Следующий шаг — убедиться, что никакие два стыковых соединения не подходят ближе, чем на 2 фута друг от друга. Теперь вы можете нанести слой подготовленного кровельного цемента шириной 6 дюймов на край первого листа и закрепить второй лист в цементе.

Чтобы закрыть вентиляционное отверстие, нанесите кровельный цемент вокруг водопроводной трубы и прорежьте отверстие в куске кровельного материала. Отверстие должно быть около 2 футов шириной, чтобы его можно было легко надеть на трубу. Теперь кусок кровли должен перекрывать нижний слой на 4 дюйма или более. Также следует проделать отверстие в кровельном элементе, и его тоже можно надеть. Затем вы можете заделать в цемент обе отрезанные части кровли, а для большей защиты кровли можно добавить оклад багажника.

4.Перекрыть долину и добавить последний элемент

Мы медленно подходим к концу установки. Следующим шагом будет работа с одной стороны крыши через центр долины на 2 фута. Теперь на другом краю впадины вы можете наложить впадину, нанести меловую линию и аккуратно обрезать кусок, расположенный в центре впадины. При этом вы должны держать гвозди на расстоянии 12 дюймов от центра впадины и использовать кровельный цементный слой шириной 4 дюйма, чтобы прикрепить все.

Вы можете просто перекрыть листы на гребне, используя цемент и гвозди для последней детали. Но учтите, что последний кусок не спускается по крайней мере на 8 дюймов ниже пика гребня. Убедитесь, что вершина, заложенная в цемент, хорошо прикрыта.

Часто задаваемые вопросы

В. Что мне использовать для герметизации рулонной крыши?

Рулонную крышу можно заделать цементом. Но перед этим убедитесь, что вы нанесли все материалы на слои, обрезав края и слои с помощью бритвенного ножа.Цемент часто наносится на поверхность ногтей. Прокладка приклеит гвозди к крыше.

Q: Могу ли я установить рулонную кровлю поверх черепицы?

Да. Причина проста: рулонная кровля и битумная черепица — это состав одного и того же асфальтового материала. К тому же рулонную кровлю проще установить на крышу. В зависимости от количества имеющихся уплотнений вы можете удалить покрытие.

Q: Следует ли укладывать рулонную кровлю в основу?

Это зависит от вашего бюджета, но установка подложки не по необходимости, а по желанию.Хотя рулонная кровля не является дорогостоящей, она предлагает некоторые уровни защиты. Убедитесь, что вы прибили подложку, а затем закатали ее, убедившись, что она гладкая и ровная.

Последние мысли

Если вы имеете дело с наклонной крышей, то вам следует снять кровельные материалы и расположить их заподлицо с краями оттока вдоль карниза и граблей. Затем прикрепите их, нажав на два ряда гвоздей, и с помощью шпателя распределите цемент по половине полос.

Теперь вы можете установить первый слой в цементе и убедиться, что он выступает только на 1/4 дюйма.Наконец, осторожно сверните и установите кровлю, так как изменение положения — непростая задача. Теперь вы можете вдавить его в цемент и вбить гвозди в верхний край.
