Размер полуторного облицовочного кирпича: Виды и размеры облицовочного кирпича одинарного, полуторного, желтого и красного

Виды и размеры облицовочного кирпича одинарного, полуторного, желтого и красного

Для отделки фасадов часто используется облицовочный кирпич, размеры которого несколько отличаются в зависимости от фирм-производителей, а цветовая гамма определяется составом глины и наличием специфических добавок.
ГОСТы предъявляют повышенные требования к качеству наружной поверхности этого отделочного материала – она не должна иметь отколов и трещин. Стандартами строго регламентируются допустимые отклонения линейных размеров.

Типы фасадных кирпичей по технологии изготовления

• Керамический – выпускается в виде объемных брусков либо с пустотами, которые значительно уменьшают его удельный вес. Виды декоративной поверхности: гладкая, матовая, «под камень» и под другие материалы. Привлекательный внешний вид достигается за счет окрашивания исходного сырья; наружных сторон готового кирпича (агнобирование), глазурования. Керамические изделия ручной формовки используют, реставрируя старинные здания.
• Клинкерный – имеет малую пористость, что связано с технологией производства. Его формуют из особых видов глины, подвергают сушке и последующему обжигу при температуре до 1100 градусов. Он влагоустойчив, морозостоек, прочен. Плотность пустотелого кирпича – 1,6 т/м3, полнотелого – 1,95 т/м3, сформованного вручную – 2 т/м3. Поверхность бывает гладкой, шершавой, рифленой и колотой. Виды клинкера по форме: прямоугольный, трапециевидный, закругленный, со срезанными углами.

• Гиперпрессованый – производят без обжига, прессуя под высоким давлением измельченную известняковую массу с добавкой связующего цемента и красителя. При этом достигается невероятное сходство с природным камнем в сочетании с легкой обрабатываемостью. Материал стоек к износу, имеет идеальную геометрию, но плохо сохраняет тепло.

Виды отделочного кирпича по размерным параметрам

Высоким спросом у потребителей пользуются отечественный облицовочный кирпич, габаритные размеры которого являются стандартными: одинарный, полуторный, реже двойной.
Размеры кирпича облицовочного одинарного составляют 250х120х65 мм, но бывают и другие варианты размеров согласно таблице.

В таблице приведены размерные параметры, отвечающие европейскому стандарту. Импортные изделия могут выпускаться и с другими размерами, обеспечивающими неповторимый облик здания. Существует также американский стандарт, для которого характерна ширина кирпича не 120, а 78 мм. Такой тип экономичен при кладке и транспортировке, он меньше нагружает фундамент, не слишком утолщает стены при реставрации. Один размер кирпича облицовочного полуторного (толщина) составляет 88 мм вместо 65 мм, остальные параметры такие же, как у одинарного. Габариты двойного кирпича – 250х120х138 мм, а клинкерного длинного – 528х108х37 мм.

Сравнительная характеристика облицовочного кирпича по стоимости

Наиболее доступным видом фасадного кирпича является обычный гладкий брусок красного цвета. Изменение цвета путем объемного окрашивания влечет увеличение цены на 30 %. Добавляя в сырье железо, получают множество тонов красного – от светлого до темного. Введение извести позволяет получить белый и желтый цвета. Различные условия обжига дают эффект пестрой окраски.
Фактурная поверхность стоит дороже гладкой на 20%. Необычный оттенок в сочетании с рельефом – условия относительной дороговизны облицовочного кирпича. Лидерами в ценовом отношении являются клинкерный и гиперпрессованный варианты, имеющие улучшенные эксплуатационные характеристики. Наиболее популярными разновидностями в цветовом плане являются традиционно красный, а также желтый.
Стандартные размеры облицовочного красного кирпича 250х120х65 мм. Часто используют его фасонные разновидности с углами под 45о или с их закруглением. «Американский» красный кирпич имеет габариты 250х78х 65, клинкерный – согласно вышеприведенной таблице. Для кладки красного кирпича следует использовать черный или белый раствор.
Размеры желтого облицовочного кирпича, изготовленного на основе известняка с добавкой железоокисного пигмента, соответствуют стандартным величинам. Стоимость варьируется в зависимости от рельефности и марки цемента, входящего в состав. На контрасте с желтым цветом кладки отлично смотрится коричневый, красный, черный раствор.

Особенности облицовки стен

• При возведении нового дома облицовка выполняется одновременно с кладкой. Если высота обычных и фасадных кирпичей одинакова, то строительство ведется обычным способом.
• Для расчета количества рядов облицовки укладывают рядом две стопки камней: одна из фасадного кирпича, а вторая – из того, который идет на основную кладку. Когда две стопки будут примерно равны друг другу, считают число брусков в каждой из них. Число камней в облицовочной стопе равно числу ложковых рядов (кирпич в них укладывается по длине).

Чтобы сократить расход облицовочных камней, можно часть их них заменить половинками, проложив за ними обычный кирпич. Под ложковые ряды и поверх них кладут тычковые ряды (поперек стены). Они являются перевязочными, то есть соединяют кладку с облицовкой. Высота стопок сравнивается за счет толщины раствора, которая определяется расчетным путем.

• Если применяется кирпич с уменьшенными размерами, каменщик увеличивает толщину шва с традиционных 8 – 12 мм до 20 мм. За счет этого выравнивают высоту внутренней и декоративной стен.
  Немаловажную роль в прочности кирпичной стены играют правильно подобранные размеры. Облицовочный кирпич, предлагаемый в широком ассортименте, позволяет не только придать строению солидный внешний вид, но сделать его более долговечным и надежным.

Размер облицовочного кирпича, стандарт одинарного и полуторного кирпича

Кирпичом называют искусственный камень, используемый в кладке стен и других конструкций. Так повелось, что стандартных размеров у него два: одинарный и уширенный. Все остальные изделия, имеющие другие линейные параметры, называются камнями или блоками. Размер облицовочного кирпича стандартизирован так же, как и рядового.

Размеры материалов

Если в названии кирпича фигурирует слово «одинарный», значит, его размеры будут такими:

1. длина — 250 мм;
2. ширина — 120 мм;
3. высота — 65 мм.

Уширенные изделия имеют:

1. длину — 250 мм;
2. ширину — 120 мм;
3. высоту — 88 мм.

Разница лишь в высоте, размеры по постели одинаковые. Они могут быть иными только у изделий специального назначения. Шамотный кирпич, применяемый в футеровке печных топок, имеет ширину 124 мм, так как должен укладываться не на раствор, а на специальную смесь, и швы у такой кладки должны быть как можно уже.

Из истории материала

В древности никакого стандарта на стройматериалы не было. Их делали по месту строительства, и часто из подручного материала. Эти изделия были очень увесисты и габаритны. В Месопотамии глиняные блоки достигали размеров 45×30×10.

В Средние века постепенно стали появляться негласные национальные стандарты. Например, английский — 9×4,5×2,5 (англичане все мерили в дюймах), немецкий — 250×120×63 (близко к современному).

В России первоначально использовали керамические блоки византийского образца — плинфу. Они имели примерно ту же высоту, что и современный кирпич, но были более длинными и широкими. Их также изготавливали на месте строительства, что было удобно, ведь залежи глины в некоторых областях были прямо под ногами. Для формовки пользовались трафаретом из досок, после чего полученные глиняные изделия сушили и обжигали. Следы такой деятельности до сих пор находят при раскопках у старых церквей.

Современные материалы берут свое начало в XV веке, когда в Москву София Палеолог привезла итальянского зодчего Аристотеля Фиораванти. Именно его кирпич стал прообразом современного. В качестве стандартного его закрепили в 1927 году.

Современные размеры в разных странах

В России керамика главным образом отечественного производства, но может встречаться и импортная. Чаще всего это европейский импорт, где есть три общих стандарта: RF, DF и N. F. Первый совпадает с нашим, а вторые имеют размеры соответственно 240×115×52 и 240×115×71. Самый маленький производится в США — 210×100×53.

Общее у всех этих изделий одно: на 1 ложковую грань должно приходиться 2 тычковых с учетом швов.

Облицовочный кирпич

Размер одинарного облицовочного кирпича такой же, как и у рядового. Отличие заключается не в размерах, а в требованиях к качеству. Изделия, предназначенные для лицевой кладки, должны иметь повышенную морозостойкость и устойчивость к механическим повреждениям. Поэтому для них готовят другую смесь, если речь идет о керамике, и покрывают один ложок и тычки глазурью. Силикатный кирпич, который делают из извести и песка посредством прессования и автоклавирования, в этом не нуждается.

Большинство видов керамики и силиката, пригодного для лицевой кладки, являются пустотелыми. Полнотелый кирпич тоже используется, например, клинкерный или некоторые виды силикатного.

На что обратить внимание

Несмотря на то что на размер облицовочного кирпича стандарт существует, следует быть внимательными при расчете его количества на кладку. Это связано с тем, что оборудование на кирпичных заводах старое, контроль за качеством работает плохо, и отступление от нормативных размеров — частый случай.

Модный нынче облицовочный материал желтого, красного и коричневого цвета с разными текстурами поверхности смотрится отлично, но вот соответствие размерам у него — больное место.

Разброс длины у него достигает от 248 до 253 мм, ширины — от 118 до 122, высота колеблется в пределах 2 мм, но иногда и это бывает критично: кладка из него хорошо смотрится на тонком шве. Когда каменщик пытается равномерно распределить кирпичи по кладке, в одних случаях в шов не влезает расшивка, а в других — проваливается раствор. Заглубленные прямоугольные швы (так называемая кладка на пруток) лишь отчасти решают эту проблему. Разные по размеру изделия могут оказаться в одной партии.

Бывает разброс по высоте у полуторного (уширенного) силикатного кирпича. При стандарте высоты 88 мм он встречается как 85, так и 92 мм. При этом на противоположных ложковых поверхностях эти размеры могут отличаться у одного отдельно взятого изделия.

Выход из положения

На сегодня утратили популярность такие виды лицевой кладки, как трех- и шестирядка, кладка с диафрагмами, двойная крестовая и готическая, когда перевязка осуществляется на четверть кирпича. Отчасти это следствие того, что материалом для кладки стен все чаще становится керамический камень и блоки крупных размеров, а когда они способны перевязываться с лицевой кладкой, делать это как каменщикам, так и проектировщикам становится просто лень. Поэтому основным видом кирпичной облицовки стала цепная кладка с перевязкой вполовину, когда длина имеет значение.

Чтобы не попасть в неприятную ситуацию, целесообразно перед началом работы промерить образцы из разных поддонов и выявить разницу, после чего сделать раскладку насухо. Это поможет держаться средней толщины вертикального шва, если на последующих рядах не смещать кирпич в сторону.

Разница по высоте может контролироваться с помощью порядовки или простой рулетки.

Стандартные размеры кирпичей — обычные строительные красные облицовочные, белые силикатные, печные кирпичи

Виды кирпича

Кирпич – материал, который отличается прочностью и долговечностью. Различают два основных вида кирпича.

1. Керамический кирпич (красный кирпич) — делится на рядовой и облицовочный;
2. Силикатный кирпич (белый кирпич).

Это три принципиально разных вида кирпича — у каждого есть свои стандартные размеры, достоинства и недостатки.

Стандартные размеры белого (силикатного) и красного кирпича

Размер обычного одинарного красного и белого кирпича (стандарт): 250х120х65

• Длина кирпича — 250 мм;
• Ширина кирпича — 120 мм;
• Высота кирпича — 65 мм.

Стандартный размер двойного силикатного и керамического кирпича: 250х120х138

• Длина кирпича — 250 мм;
• Ширина кирпича — 120 мм;
• Высота кирпича — 138 мм.

Обычный размер полуторного (утолщенного) белого и красного кирпича: 250х120х88

• Длина кирпича — 250 мм;
• Ширина кирпича — 120 мм;
• Высота кирпича — 88 мм.

Размер модульного кирпича: 280х130х80

• Длина кирпича — 280 мм;
• Ширина кирпича — 130 мм;
• Высота кирпича — 80 мм.

Стандарт размера облицовочного евро кирпича: 250х85х65

• Длина кирпича — 250 мм;
• Ширина кирпича — 85 мм;
• Высота кирпича — 65 мм.

Таблица стандартных размеров красного и белого кирпича

Размеры печных кирпичей (огнеупорные) такие же как и стандартные размеры красного кирпича.

Видео о стандартах размеров кирпичей

Красный кирпич (керамический)

Основой красного кирпича является глина с применением различных добавок, которая проходит процесс обжига. Красный кирпич считается наиболее древним из строительных материалов, а также самым универсальным. Кирпич красный применяется в строительстве стен, фундаментов, перегородок,  заборов и печей. Красный кирпич подразделяется на рядовой и облицовочный.

Достоинства красного кирпича

1. Прочность и износостойкость
2. Хорошая звукоизоляция
3. Низкое влагопоглощение
4. Экологичность
5. Устойчивость почти ко всем климатическим условиям
6. Высокая прочность
7. Высокая плотность

Недостатки красного кирпича

1. Высокая цена
2. Возможность появления высолов
3. Кирпич только из одной партии

Видео о достоинствах и недостатках керамического красного кирпича

Белый кирпич (силикатный)

Белый силикатный кирпич менее прочен, чем красный, более мягкий и легкий. Его можно использовать только при кладке перегородок и стен, при этом в ответственных конструкциях вроде фундамента, печей, каминов или цоколей, использовать его не рекомендуется.

Достоинства белого кирпича

1. Экологичность
2. Звукоизоляция
3. Высокая морозостойкость и прочность
4. Надёжность и широкий ассортимент
5. Тип окраски
6. Неприхотливость
7. Цена

Недостатки белого кирпича

1. Пониженная водостойкость и жаростойкость

Видео о достоинствах и недостатках силикатного белого кирпича

Как правильно выбрать кирпич

Рядовой кирпич предназначен для кладки, но после окончания постройки нужно его оштукатурить. Он может иметь геометрический рисунок, чтобы лучше сцепляться со штукатурным раствором. Лицевой же кирпич в основном пустотелый, его лицевые поверхности гладкие и ровный. Размеры кирпича строительного 250 х 120 х 65 мм, облицовочный же может быть разных цветов и размеров, даже иметь рельефный рисунок.

При покупке кирпича главное знать, с какой целью вы его приобретаете. А то можно прельститься красотой и выложить все стены облицовочным кирпичом, а это расходы немалые. Что касается цвета кирпича, то это зависит от глины, входящей в его состав. Чаще всего встречаются красножгущиеся, которые, собственно, и дают красный цвет. Реже можно встретить беложгущиеся глины, дающие белый, абрикосовый либо желтый кирпич. Иногда в сырье добавляют различные пигменты, в частности, для получения коричневого цвета.

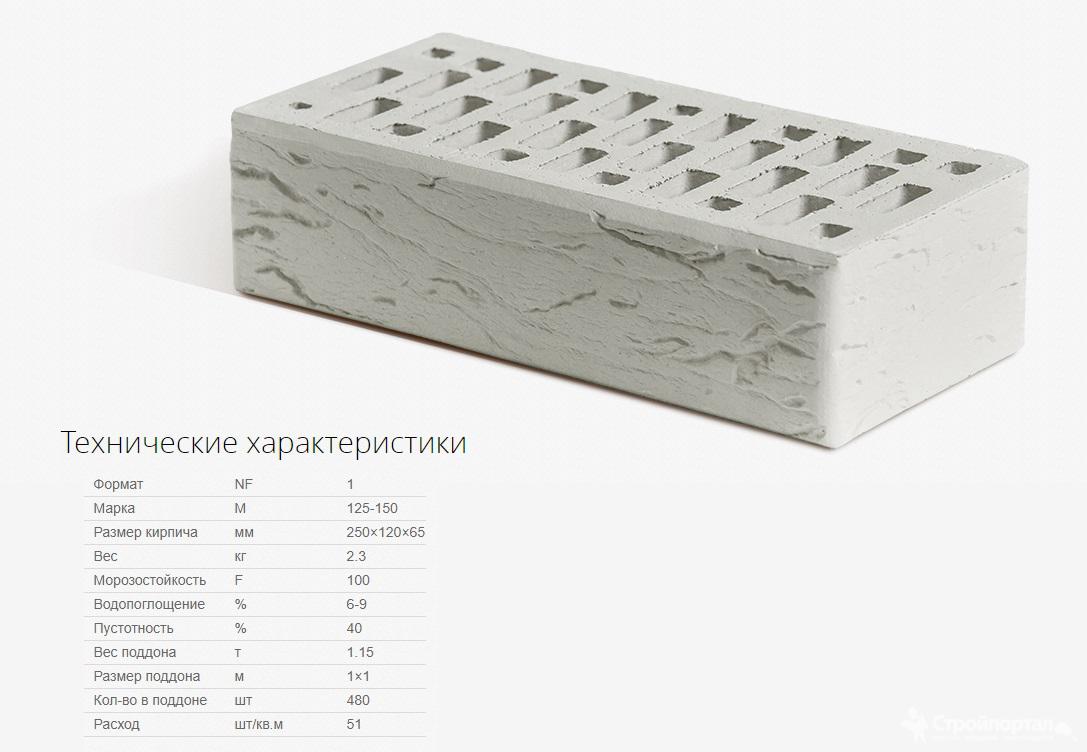

Технические характеристики кирпича

Основной характеристикой кирпича считается прочность, то есть, способность строительных материалов сопротивляться деформациям, не разрушаясь. Присмотритесь к цифрам модели, они покажут, какую нагрузку на 1 сантиметр квадратный способен выдержать тот или иной кирпич. Обозначение 100 можно расшифровать как 100 килограмм на 1 сантиметр. Марочный ряд материала варьируется от 75 до 300. Для постройки многоэтажных домов стоит выбирать кирпич не ниже марки 150, а для дачного дома или коттеджа в 2-3 этажа хватит и 100.

Вторым показателем считают морозостойкость, то есть, способность материала выдержать замораживание и последующее оттаивание. Измеряется эта величина в циклах.  Для этого на заводах проводят испытания, во время которых кирпич погружается в воду на 8 часов, а после на такое же время помещается в морозильную камеру, это и есть цикл. И так до тех пор, пока не начнут меняться характеристики кирпича. Заводы и многоэтажные здания строят из кирпича, морозостойкость которого не ниже 35 циклов. На рынке есть и материалы с низкой морозостойкостью, 25 либо 15 циклов. Он стоит намного дешевле, но для регионов России он не слишком пригоден. Впрочем, определение марки кирпича для своего дома лучше доверить специалисту.

Виды и размеры облицовочного кирпича различных производителей

Облицовочный кирпич начал использоваться в строительстве еще с древних времен и имеет многовековую историю развития. Еще древнегреческие, римские и китайские летописцы упоминали в своих записях глиняные бруски, напоминающие форму кирпича.

Изначально в древние времена строительным материалом был камень. Но он требовал особой технологии обработки, занимавшей много времени, поэтому стали изготавливать бруски из глины. Глиняные кирпичи использовались для строительства жилищ и хозяйственных строений и существенно упрощали работу в отличие от камней.

Функции

Облицовочный кирпич имеет существенные преимущества и свои особенности по сравнению с обычным. Поверхность гладкая и имеет художественные особенности, что в целом создает привлекательный внешний вид домам из кирпича. Большое значение имеет стойкость и способность к сохранению конструкции здания от факторов воздействия внешней среды (температура, осадки, ветер и пр. ).

• создание эстетической красоты;
• использование при отделке дачных домов и сооружений, возведении ограждений (каменные заборы, балкон, террасы).

Виды облицовочного кирпича

Существует большое многообразие облицовочного кирпича, который обладает своими преимуществами и определенным назначением. Его можно классифицировать по нескольким признакам: по технологии производства (пустотелый, полнотелый), по способу изготовления (ручной работы или с использованием оборудования), по особенностям поверхности, по видам отделки, по цветам и др. Керамический получается в результате обжига в печи.

Особенность пустотелого кирпича и его преимущество заключается в том, что он обладает теплоизоляционными свойствами и улучшенными техническими характеристиками. При высоких фундаментальных нагрузках лучше выбирать полнотелый, который обеспечит большую надежность конструкции и ее безопасность.

Облицовочный кирпич может иметь разнообразную поверхность: ровный, матовый или под различные фактуры (камень или дерево). При специальных технологиях можно добиться окрашивания по всей массе (по всему объему) или по определенной стороне (по площади).

Ангобирование – процесс, при котором окрашивается только лицевая часть.

Глазурование – процесс, при котором на лицевую сторону наносится специальная глазурь, что придает готовому камню блеск. Такой кирпич используется для разнообразных дизайнерских работ, например, для создания панно или мозаики.

Комбинированный кирпич

Он наиболее востребован на сегодняшнее время, так как он воплощает в себе особенности нескольких видов кирпичей. Например, он может быть шоколадным с деревянной фактурой под дуб.

Кирпич ручной работы

Такой кирпич имеет свои особенности, и он может быть в несколько раз дороже, чем остальные. При ручном производстве кирпич образует неправильную форму многообразных габаритов, цветов и оттенков. Наиболее часто он используется в реставрационных работах старинных сооружений. Производством занимаются только европейские компании, выпускающие ограниченное количество.

Силикатный кирпич постепенно теряет свою востребованность, так как имеет ограничения по использованию и обладает низкими технологическими свойствами.

Разновидности в зависимости от цвета

Наиболее распространенные цвета: красный, белый и желтый. У них есть свои критерии использования, характерные плюсы и минусы.

Красный облицовочный кирпич. Цвет обусловлен содержанием в глине железа. Получается в процессе обжига глины в печах при температурах около 1000 градусов. За счет этого строительный материал обладает значительной прочностью, долговечностью и надежностью конструкции. Это  универсальный материал, используемый в кладке фундамента, стен или для строительства каминов и печей.

Белый кирпич производится из песка и извести. Он обладает более привлекательными эстетическими свойствами и высокими технологическими показателями (прочный, влаго- и морозостойкий, на него не влияют перепады температур). Применяется при строительстве домой, заборов, павильонов и других сооружений.

В состав желтого кирпича включается глина и различные добавки (окись извести, цемент). Основное преимущество – теплоизоляция и низкая цена.

Размер кирпича облицовочного, как правило, стандартный. Исключение составляют материалы ручной работы.

Ширина и длина у всех одинакова: 250*120.

Отличная только толщина. Виды размеров по толщине:

• Одинарный – 65 мм.
• Полуторный – 88 мм.
• Двойной — 138 мм.

Стоимость облицовочного кирпича зависит от его вида и качества.

✔️Кирпич полуторный, размеры, расход и преимущества полуторного кирпича от ВЗКСМ

Стандартные размеры кирпича — красного, силикатного и обицовочного

Согласно ГОСТ ложок, тычок, постель – это названия плоскостей, который образуют стороны кирпича. Данный строительный материал имеет многовековую историю. Его использовали в своей работе еще древние каменщики. Шли годы, совершенствовались производственные технологии, появлялись новые виды кирпича, однако их традиционные размеры практически не изменились.

Соотношение сторон данного материала — 1:1/2:1/4. Его пропорциональные размеры позволяют обеспечивать необходимую прочность кладки, также важен и вес разного вида кирпича. Привязанные к стандартам габариты кирпича позволяют без труда рассчитать их количество для возведения той или иной конструкции.

Размеры кирпича по ГОСТ — высота, длина и ширина

Современное строительство не стоит на месте. С ростом требований к возведению домов, расширился и диапазон размеров кирпичей:

• Одинарный – 250х120х65 мм (закреплен ГОСТом 530-2007). Согласно европейской маркировки они имеет обозначение RF.
• Двойной – 250х120х138 мм.
• Полуторный – 250х120х88 мм.
• Модульный— 280х130х80 мм.
• Евро кирпич – 250х85х65 мм.

Наиболее ходовыми в Европе являются кирпичи NF (нормальные) — 240х115х71 и DF (тонкие) — 240х115х52, реже встречаются размеры — 250х85х65 мм и 200х100х50(65). Сегодня можно купить материал длиной до 500 мм. С каждым годом растет выбор типоразмеров.

По форме кирпичи делятся на:

• полнотелый,
• пустотелый (щелевой)

Однако кроме основных габаритов, таких как высота, длина и ширина, используются и разрешения на отклонения от нормы  (дефекты). Их размер зависят от типа стройматериала – строительный или облицовочный. К последнему предъявляются более жесткие требования, так как от его характеристик зависит эстетика здания.

Для строительного полнотелого кирпича разрешено:

• Наличие притупленности и сколов ребер и углов не более 2-ух и размером не более 1,5 см по длине ребра;
• Искривление граней и ребер до 0,3 см;
• На боковых продольных (ложковых) гранях допускается трещина длиной до 3 см по ширине кирпича.

Для строительного пустотелого варианта допускается:

• Не более 2-ух отбитостей на углах или ребрах длиной 1-1,5 см, при условии, что они не доходят до пустот;
• Трещины во всю толщину на постели. По ширине они могут достигать первого ряда пустот;
• По одной трещине на тычковых и ложковых (поперечных боковых) гранях.

Для облицовочного кирпича не допускается:

• Сколы углов, глубина которых превышает 1,5 см;
• Наличие трещин;
• Отбитость ребер, ширина которых более 0,3 см, а длина превышает 1,5 см.

При этом годным для работы считается облицовочный материал, имеющий:

• Не более 1 отбитости углов глубиной до 1,5 см;
• Отделение почерки, которые в сумме не превышают длину 4 см;
• Не более 1 отбитости ребер, по глубине — не превышающей 3 см, а по длине – не более 1,5 см.

Архитектурный замысел зачастую предполагает использование разных фактур и цветов. Современный выбор строительных материалов практически безграничен. При желании можно сочетать в кладке без ущерба для долговечности дома искусственно состаренные, пестрые и текстурные варианты.

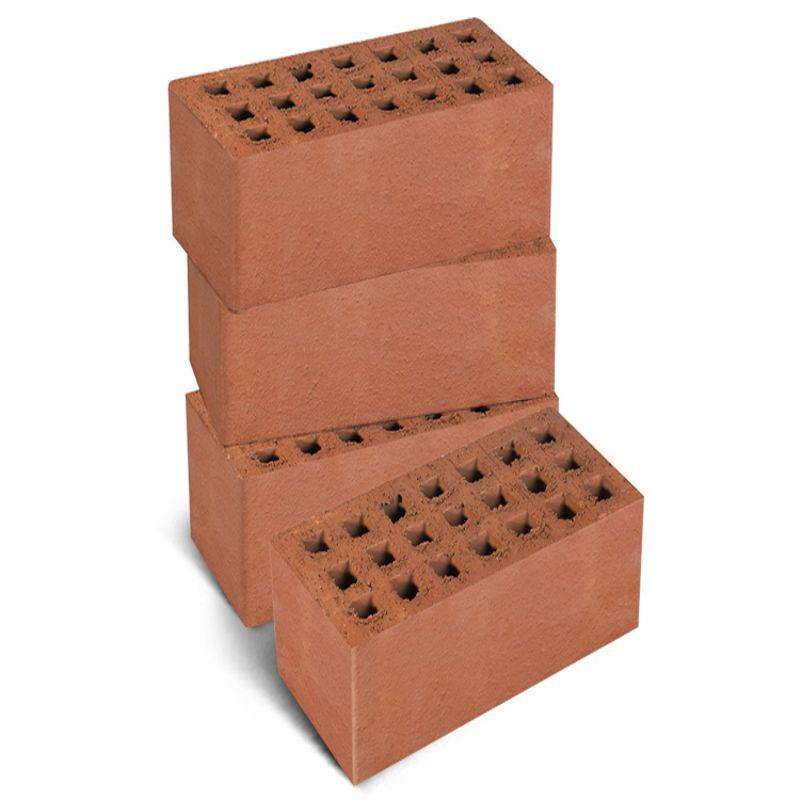

Полуторные и двойные кирпичи производятся преимущественно пустотелыми. Это позволяет уменьшить вес конструкции.

Наибольшей популярностью в современном строительстве пользуются поризованые крупноразмерные блоки. Керамический кирпич легче и теплее обычного строительного варианта. Его использование позволяет упростить и ускорить строительство, снижая при этом расход кладочного состава.

Для укладки 1 м³ потребуется 512 кирпичей одинарного типа, а полуторных на 26% больше – 378 штук.

Красного, силикатный и обицовочный кирпич — габариты и назначение

По типу материала делятся на:

• Красный (керамический).

Получают данный вид стройматериалов путем обжига брикетов из прессованной глины. Это  универсальный материал. Его широко используют в строительстве фундаментов, стеновых конструкций, перегородок, заборов, кладке печей. Полнотелый красный кирпич бывает следующих  марок – 300, 250, 200, 150, 120, 100, 75. Марка указывает на то, какое давление способен выдержать кирпич (кг/см²). Вес 1 кубического метра данного материала составляет 1700 кг (480 штук).

• Белый (силикатный).

Производят его на силикатной основе. В сравнении с красным кирпичом это более мягкий и легкий материал, обладающий более низкой прочностью, чем его красный аналог. Кроме этого силикатный вариант уступает красному и в универсальности. Его можно применять лишь в возведении стен и перегородок. В качестве материала для фундамента и цоколя, для кладки каминов и печей использовать белый кирпич не рекомендуется.

По назначению:

Кирпич, обеспечивающий эксплуатационные характеристики кладки.

Характеризуется низким водопоглощением и высокой прочностью, что обеспечивает должные эксплуатационные характеристики кладки даже в сильно агрессивной среде. Клинкерный кирпич прекрасно справляется с функциями декоративного материала.

• Шамотный (огнеупорный).

В бытовых целях чаще всего используют огнеупорный шамотный вариант, который маркируется «Ш». К примеру, Ш-5 имеет размеры 230х114х65 мм, Ш-6 – 230х115х40 мм, Ш-8 – 250х124х65 мм.

• Облицовочный.

Облицовочный кирпич может быть рубленным, гладким, имитирующим дикий камель. Ниже приведены основные размеры:

• 290х140х85 мм;
• 250х85х65 мм;
• 250х120х88 мм;
• 250х80х65 мм;
• 250х60х65 мм;
• 250х120х65 мм.

Кроме прямоугольной кирпичи могут иметь клиновидную форму. Данный вид стройматериалов применяют в кладке сводов и полукруглых арок разных радиусов кривизны. Клин торцевой Ш-22 имеет размеры 230х114х65/55 мм, а например клин торцевой Ш-45 – 230х114хх65/45 мм.

Использование декоративного (облицовочного) кирпича позволяет выполнять безупречную кладку внешних стен, а также производить внутреннюю отделку помещений. Применяя облицовочный кирпич для внутренних стен, прошивки швов следует уделить особое внимание.

Размер кирпича

Модульный размер кирпича определяет размер каменных конструкций и позволяет выполнить проектирование кирпичных зданий с учетом этих размеров. Этот размер учитывает необходимость устройства конструктивных и архитектурнконструкций. Благодаря унификации размеров кирпича, большинство узлов сопряжений каменных конструкций выполнены стандартными и позволяют применять готовые решения в различных ситуациях.

Размер кирпича не зависит от назначения

Для того чтобы была обеспечена перевязка кирпичной кладки, все кирпичи выполняются одинакового размера, и облицовочный кирпич и бутовый. Стандартный размер кирпича 250х120х65 мм. Такой кирпич еще называют одинарным.

Размер полуторного кирпича отличен по высоте 250х120х88 мм. Такой кирпич менее трудоемок так как для выполнения 1 кубического метра кладки нужно выложить 378 штук а не 512 как в случае с одинарным кирпичом.

Размер конструкций из кирпича

Размер каменных констррукций всегда кратен ширине кирпича 120 мм сложенной с суммарной шириной швов кладки между ними. Таким образом ширина стены может быть 120 мм, 250 мм, 380 мм, 510 мм и далее. Исключение — это тонкие перегородки сложенные из одинарного полнотелого керамического кирпича, уложенного на ребро. Ширина такой конструкции 65 мм.

Еще говорят что ширина стены равна полкирпича, кирпич, полтора кирпича и далее. Кирпич в данной интерпритации равен 250 мм, то-есть имеется в виду длина кирпича.

Размеры проемов и коротких простенков проектируют кратными размеру кирпича так как необходимость в приготовлении половинок или четвертей в каждом ряду кладки повышает ее трудоемкость.

Вес кирпича

Вес силикатного или керамического кирпича равен приблизительно 4 кг, но в зависимости от структуры материала и типа кирпича может незначительно различаться. Например, пустотный кирпич имеет полости, что снижает его объем и соответственно вес. Кирпич может иметь различое количество пустот различной формы, поэтому вес кирпича определяется индивидуально. Впрочем, для проектирования и строительства домов важно знать удельный вес кирпичной кладки. Это вес 1 м куб. кладки с учетом веса раствора.

Удельный вес кладки зависит в основном от веса кирпича и варьируется от 600 кг/м3 до 1800 кг/м3. Для кирпичных зданий этот показатесильное влияние на вес всего здания что влияет на конструкцию фундаментов.

Размер нестандартных кирпичей и камней правильной формы

Кроме обычных и утолщенных (полуторных) кирпичей, заводы изготавливают керамические и силикатные камни размером 250х120х138 мм. Высота камня соответствует высоте двух одинарных кирпичей с раствором между ними.

Также в качестве альтернативы кирпичу, широко применяют блоки из облегченного бетона размером 390х190х188 мм. В качестве исходного материала используют ячеистый бетон или бетон на керамзитовом заполнителе.

Инвентарь каменщика

Технология строительства домов из кирпича

Как построить полуторную кирпичную стену с помощью английской облигации — Как стать каменщиком

Из этого видео вы узнаете, как построить полуторную кирпичную стену с помощью English Bond.

Инструменты, которые вам понадобятся:

Противень

Мастерок

Фуганок

Линейка

Мейсон-сквер

Строка

Отвес

и уровень духа

Материалы, которые вы будете использовать:

кирпичей

и миномет

Не забывайте использовать средства индивидуальной защиты, в том числе:

Защитные перчатки

Куртка светоотражающая

Защитная каска

Защитная обувь

и пылезащитная маска

Расположение кирпичей в английской облигации толщиной в полтора кирпича имеет подрамник на одной стороне для каждой пары заголовков на другой стороне.Если поле закрывается тремя носилками, размещенными бок о бок на одном конце стены, то он закроется на другом конце парой трехчетвертных королевских доводчиков, за которыми следует пара трехчетвертных летучих мышей, все в заголовке. позиции.

Сначала установите профили, направляющие первый ряд двух стен.

Уложите слой раствора достаточной ширины, чтобы выдержать длину в полтора кирпича.

Поместите кирпич Quoin. Quoin будет служить носилками для первой стены и коллектором для второй стены.

Поместите королеву ближе к длине куоина. Теперь поставьте носилки рядом с Королевой Ближе.

Затем поместите второй носилки по ширине кирпича Quoin.

Теперь поместите трехчетвертную летучую мышь внутрь угла. Его длина прижимается к Queen Closer во второй стене так, что его ширина прилегает ко второму носилку первой стены.

Продолжайте укладывать пары носилок по линии Quoin до конца первой стены.

Продолжайте укладывать коллекторы так, чтобы на одной поверхности было по паре коллекторов на все носилки на другой поверхности, кроме последней.

Закройте трассу, поставив еще две носилки рядом с последними носилками.

Затем, используя угольник и линейку, убедитесь, что ширина стены составляет 90 градусов по отношению к лицевой поверхности.

Используйте линейку, чтобы проверить выравнивание курса.

Уложить раствор для второй стены.

Начните с укладки коллекторов в соответствии с кирпичом Quoin. Убедитесь, что после Queen Closer стоит нечетное количество заголовков.

После того, как будет положен последний заголовок, поместите трехчетвертную королеву, а затем трехчетвертную летучую мышь.

Теперь положите носилки на внутреннюю поверхность для каждой пары жаток.

Соедините последние три четверти ферзя и летучую мышь с еще одной трех четвертной королевой и битой так, чтобы у вас была пара каждой из них, чтобы закрыть курс.

Как и раньше, используйте угольник и линейку Мейсона, чтобы стена была по ширине под углом 90 градусов к лицевой поверхности.

Используйте линейку, чтобы проверить выравнивание вновь проложенного курса.

Нанести строительный раствор на поверхность с помощью шпателя и залить его в зазоры, чтобы заполнить швы.

Установите профиль для второго ряда первой стены, используя кирпич Quoin с одной стороны и пару трех четвертей на противоположном крае, как показано здесь.

Теперь уложите слой раствора для второго ряда ПЕРВОЙ стены.

Поместите Королеву Ближе рядом с Куойном, а затем два заголовка.

Затем поместите трехчетвертную летучую мышь внутрь угла. В отличие от первого ряда, его длина прижимается к кулисному устройству первой стены, так что его ширина примыкает ко второму носилку второй стены.

Теперь положите ряд носилок на одной линии с трехчетвертной битой.

Заполните оставшуюся часть поля, поместив пару заголовков рядом с каждым носилком в первом ряду стены. Заполните оставшуюся часть поля, поместив пару заголовков рядом с каждым носилком на передней поверхности стены. Оставьте предпоследнюю позицию для пары трех четвертных Queen Closers.

Проверьте выравнивание курсов с помощью отвеса.

Переместите профиль ко второй стене, используя Quoin и Queen Closer на одном конце и два из трех носилок на другом конце стены. Уложить ступку раствора для второго курса.

Поместите ряд носилок на одной линии с кирпичом Куойн.

Теперь заполните оставшуюся часть курса заголовками.

Используйте отвес, чтобы проверить выравнивание курсов.

Используйте линейку, чтобы проверить выравнивание кирпичей.

Теперь вы можете нанести строительный раствор поверх слоя с помощью шпателя, вставляя его в зазоры, чтобы заполнить швы.

Повторяйте эти шаги, пока не достигнете желаемой высоты.

После того, как все ряды уложены, убедитесь, что перпенды и слои раствора на всех поверхностях выровнены раствором.

Теперь с помощью фуговального станка соскребите лишние кусочки раствора, торчащие по бокам стены, чтобы придать стыку четкость.

Наконец, очистите место вокруг стены.

Теперь вы научились строить стену из полуторного кирпича с помощью английской облигации.

Кирпичная кладка | Викидвеллинг | Фэндом

Разобранная стена с кирпичной кладкой

Кирпичная кладка — это кладка, производимая каменщиком с использованием кирпича и раствора для возведения кирпичных конструкций, таких как стены. Кирпичной кладкой также отделывают углы, дверные и оконные проемы и т. Д.в зданиях из других материалов.

Если кирпичи должны оставаться полностью видимыми, а не покрывать штукатуркой или штукатуркой, это называется облицовкой или облицовкой кирпичной кладкой.

Стена, построенная на фламандской кладке

Размеры кирпича обычно согласованы таким образом, чтобы два ряда кирпичей, уложенных рядом, с швом между ними, имели такую ​​же ширину, как длина одного кирпича, уложенного поперек двух рядов. Это позволяет встраивать коллекторы, кирпичи, уложенные под углом 90 градусов к направлению стены, и связывать вместе два или более слоев кирпича.Толщина кирпичной стены измеряется длиной кирпича, поэтому стена толщиной в один кирпич будет содержать два слоя кирпича, полтора кирпича — три слоя и т. Д. Общий метрический координационный размер составляет 215 x 102,5 x 65 мм, который предназначен для работы с 10-миллиметровым строительным швом: высота слоя 75 мм, толщина стенки 215 мм и т. д. Это основано на более ранних размерах в дюймах. Во всем мире существует множество различных стандартных размеров кирпича, большинство из которых имеют какой-то согласованный принцип.

Толщина стены и конструкция [редактировать | править источник]

Сплошная кирпичная кладка [править | править источник]

Самый простой тип стены строится из сплошной кирпичной кладки, как правило, толщиной не менее одного кирпича, а различные образцы кирпичной кладки представляют собой способы объединения коллекторов, чтобы связать вместе слои кирпича.

Стены полостей [править | править источник]

В полой стене два слоя (или листа) кирпичной кладки связаны вместе металлическими стяжками, с полостью или 2–4 дюймами, которые могут быть заполнены изоляцией.

Кирпич облицовочный [править | править источник]

Неструктурная внешняя облицовка из кирпича связана с внутренней конструкцией: слоем блоков, деревянных или металлических каркасов и т. Д.

Позиции :
Носилки : кирпич, уложенный горизонтально, ровно, с длинной стороной кирпича, выступающей на внешней стороне стены.
Заголовок : плоский уложенный кирпич с открытым коротким концом.
Солдат : кирпич, положенный вертикально с открытой («подрамник») стороной.
Sailor : кирпич, положенный вертикально с открытой широкой стороной.
Rowlock : кирпич, уложенный на длинной узкой стороне с открытой стороной с малой стороной или стороной «заголовка».
Shiner : кирпич, уложенный на длинной узкой стороне с открытой широкой стороной

^{[1] [2]}

Шесть позиций

Типы кирпича. Есть два основных типа глиняных кирпичей: прессованный и нарезанный проволокой. Прессованные кирпичи обычно имеют глубокую лягушку на одной поверхности и мелкую лягушку на другой. Кирпичи, вырезанные из проволоки, обычно имеют 3 или 4 сквозных отверстия, что составляет до 25% от общего объема кирпича. В некоторых «перфорированных» кирпичах есть много отверстий меньшего размера.

Использование кирпича. Существует три основных категории использования, и во всех трех категориях используются как прессованный кирпич, так и кирпичи проволочной резки.

Облицовочная кладка — это видимые декоративные работы.

Инженерная кирпичная кладка, часто встречается на мостах и ​​крупных промышленных сооружениях, но также может быть скрыта при земляных работах, где требуется максимальная долговечность, например строительство люков.

Обычная кирпичная кладка обычно не встречается и используется там, где не требуются инженерные качества; например, под землей в жилых домах и внутренних стенах.

Лягушка вверх / вниз.
Лягушка — это углубленная часть поверхности кирпича.Прессованный кирпич кладут «лягушкой вверх», когда требуется максимальная прочность, особенно при инженерных работах. Этот метод также увеличивает массу стены и снижает коэффициент пропускания звука.
Прессованные кирпичи можно укладывать лягушкой вниз; Каменщики предпочитают этот метод, поскольку для укладки требуется меньше раствора. Также может наблюдаться незначительное увеличение теплоизоляции из-за захваченных воздушных карманов. Недостатком этого метода является то, что у кирпичей с очень глубокой V-образной лягушкой могут возникнуть трудности с надежным креплением к стене, когда крепление попадает в воздушный карман.

Резаная проволока Кирпичи можно укладывать в любую сторону, но некоторые типы отрезков проволоки имеют текстурированную (зачесанную) поверхность, создающую складки на лицевой стороне кирпича, которые имеют направление. Эти кирпичи рекомендуется укладывать так, чтобы складки свисали вниз, чтобы максимально улучшить погодостойкость кирпича.

Стяжки или пустотелые стяжки используются для связывания слоев кирпичной кладки друг с другом, чтобы сформировать структурное целое. Распространенный тип — это восьмерка из скрученной проволоки, обычно из нержавеющей стали, чтобы избежать поломки из-за коррозии.Петля с обоих концов закапывается в слой раствора по мере возведения стены.

Раствор представляет собой смесь песка, извести и портландцемента, смешанную с водой до рабочей консистенции. Наносится мастером каменщика и затвердевает через несколько часов. Для приготовления растворов с разными эксплуатационными характеристиками используется множество различных смесей и добавок.

Термины, обычно известные в Великобритании: ^[3]

Bat — обрезной кирпич. Четверть летучей мыши — это четверть длины носилок.Половина летучей мыши — это половина.
Closer — разрезанный кирпич, используемый для замены облигации по цене. Обычно четверть летучей мыши.
Доводчик Queens — кирпич, разрезанный по всей длине и имеющий длину подрамника и глубину в четверть летучей мыши. Обычно используется для склеивания одной кирпичной стены под прямым углом.
Доводчик королей — кирпич, разрезанный по диагонали по всей длине, так что на одном конце видна половина летучей мыши, а на другом — ничего.
Snapped Header — половина летучей мыши, предназначенная для отображения в качестве заголовка.Обычно используется для возведения полукирпичных стен с коротким радиусом или декоративных элементов.
Squint — кирпич, специально созданный для крепления вокруг внешних углов тупых углов. Обычно 60 или 45 градусов.
Dog Leg — кирпич, специально созданный для склеивания внутренних острых углов. Обычно 60 или 45 градусов.
Corbel — кирпич, блок или камень, выступающий за главную стену.
Cant — жатка, наклоненная под углом менее 90 градусов.
Плинтус — носилки, расположенные под углом менее 90 градусов.
Voussoir — несущий кирпич в арке, обычно такой формы, чтобы стыки были ровными.
Биговочная плитка — плоская глиняная плитка, уложенная в виде кирпича для создания декоративных элементов или гидроизоляции верха садовой стены.
Скоба — скоба, используемая для крепления оконной или дверной рамы.
Движущийся шарнир — прямой стык, образованный в стене для содержания сжимаемого материала, чтобы предотвратить растрескивание при сжатии или расширении стены.
Воздушный кирпич — кирпич с отверстиями для прохождения воздуха через стену. Обычно используется для вентиляции помещений под полом.
Пирс — отдельно стоящая часть кладки, такая как столб или панель.
Quoin — уголок в кладке.
Стопорный конец — конец стены, не упирающийся ни в какой другой компонент.
Собачий зуб — ряд коллекторов, в которых из торца выступают чередующиеся кирпичи.
Зуб пилы — ряд жаток, уложенных под углом 45 градусов к основной поверхности.
Спальная стенка — низкая стена, функция которой заключается в поддержании, как правило, балок перекрытия.
Сотовая стена — стена, обычно связующая подрамником, в которой вертикальные швы открыты до размера четверти летучей мыши, чтобы позволить воздуху циркулировать. Обычно используется в спальных стенах.
Party Wall — стена, разделяемая двумя объектами или сторонами.
Стена со сдвигом — стена, спроектированная так, чтобы уступить место в случае разрушения конструкции, чтобы сохранить целостность оставшегося здания.
Противопожарная стена — стена, специально построенная для разделения здания с целью предотвращения распространения огня.
Withe — центральная стенка, разделяющая два вала. Чаще всего для разделения дымохода внутри дымохода.
Зубец — формирование временно приостановленного конца таким образом, чтобы позволить закреплению продолжаться позже по мере продолжения работы.
Отступ — отверстие, оставленное в стене для размещения примыкающей стены в будущем.Их часто оставляют для временного доступа к рабочей зоне.
Кувырок в — приклеивание потрепанного контрфорса или груди к горизонтальной стене.
Стеллажи назад — отступление связи по мере увеличения высоты стены, чтобы можно было продолжить работу в будущем.

Фламандская облигация [править | править источник]

Руины плантации Розуэлл, графство Глостер, Вирджиния, одна из самых ранних работ в Америке на фламандских облигациях.Кирпичи были импортированы из Англии.

Фламандская облигация , также известная как Голландская облигация , исторически всегда считалась самой декоративной облигацией и по этой причине широко использовалась для жилищ до принятия полых стен. Он создается путем попеременной укладки жаток и носилок в один ход. Следующий ряд укладывается таким образом, чтобы жатка лежала в середине носилок на курс ниже. Эта связь составляет один кирпич толщиной. Правильно уложить фламандский клей довольно сложно, так как для наилучшего результата все перпендикуляры (вертикальные швы раствора) должны быть выровнены по вертикали.Если обнажена только одна поверхность фламандской стены, одна треть кирпичей не видна и, следовательно, может иметь низкое визуальное качество. Это лучшее соотношение, чем для английской облигации, основного конкурента фламандской облигации для несущих стен.

Распространенной разновидностью, часто встречающейся в зданиях начала 18 века, является фламандская облигация с глазурованной головой, при которой открытые коллекторы обжигаются до тех пор, пока они не станут стекловидными с черной стеклянной поверхностью. Monk bond — это вариант фламандской облигации с двумя подрамниками между заголовками в каждой строке, а заголовки расположены по центру соединения между двумя подрамниками в строке ниже.

Связка носилок [править | править источник]

Растяжка — это простейший повторяющийся узор, но он подходит только для стены толщиной в половину кирпича, самой тонкой из возможных стен. Такая тонкая стена недостаточно устойчива, чтобы стоять отдельно, и ее необходимо привязать к несущей конструкции. Это обычное явление в современных зданиях, особенно в качестве внешней поверхности полой стены или облицовки деревянного каркаса.

Американские облигации [править | править источник]

Согласно одному определению, Обычная , Американская или Шотландская облигация имеет один ряд заголовков к пяти подрамникам. ^[4] Количество растяжек может отличаться от того, которое используется на практике. Например, кирпичный дом Кларка-Палмора в округе Хенрико, штат Вирджиния, имеет нижний уровень, построенный в 1819 году, описанный как американская связь из 3–5 рядов носилок между каждым курсом заголовка, и верхний уровень, построенный в 1855 году с американским залогом в размере 6. до 7 рядов носилок между каждым курсом жатки. ^[5]

Облицовка стен сада [править | править источник]

Английская кладка для садовых стен — английская облигация, в которой три или пять рядов носилок укладываются на каждый ряд коллекторов.
Flemish garden Wall Bond — фламандская бумага, в которой между жатками кладут три или пять носилок.
Water Bond — 9-дюймовое соединение стенок, при котором обе оболочки скреплены подрамником, но стыки кровати расположены в шахматном порядке, чтобы не совпадать. Эта связь часто указывается местными советами на севере Англии для люков.

Связь с крысоловкой [править | править источник]

Крысоловка , также известная как Китайская облигация , представляет собой тип облигации для садовых стен, похожий на фламандский, но состоящий из уключин и шин вместо коллекторов и носилок (носилки и коллекторы укладываются на бок, с основание носилок обращено наружу).Это дает стену с внутренней полостью, перекрытой коллектором, отсюда и название. Основным преимуществом этой укладки является экономия на использовании кирпича, позволяющая получить стену толщиной в один кирпич с меньшим количеством кирпичей, чем сплошная кладка. Связка «крысиная ловушка» широко использовалась в Англии для строительства домов менее трех этажей до начала 20-го века и сегодня все еще используется в Индии в качестве экономичного связующего, а также для обеспечения изоляционных свойств, обеспечиваемых воздушной полостью. Кроме того, многие кирпичные стены, окружающие огороды, были спроектированы с полостями, чтобы горячий воздух мог циркулировать зимой, согревая фруктовые деревья или другие продукты, растекающиеся по стенам, вызывая их раннее цветение и вызывая раннее плодоношение. ^{[6] [7]}

Размеры кирпича | Размер кирпича

В PGH наша продукция представлена ​​кирпичами самых разных размеров, размеров, стилей, тонов и текстур, что делает их чрезвычайно универсальным материалом для всех видов жилых и коммерческих дизайнерских проектов. Когда дело доходит до использования кирпича, единственное ограничение — это ваше воображение!

Чтобы помочь вам в выборе кирпича и строительстве, давайте взглянем на некоторые стандартные размеры кирпича и стандартные размеры кирпича, используемые в Австралии.

Помните — если вам нужна помощь или совет, вы можете позвонить нам по телефону 13 15 79 или заглянуть в один из наших центров отбора, чтобы увидеть наши кирпичики. Вы также можете заполнить форму ниже, указав свой запрос, и мы свяжемся с вами.

Какого размера кирпич у стандартного дома?

В Австралии используются кирпичи разных размеров.

Все зависит от типа используемого кирпича, однако наиболее распространенный размер кирпича для обычного лицевого кирпича (обычно используется для наружных стен) — 76 мм в высоту, 230 мм в длину и 110 мм в ширину.Однако другие типы кирпича (например, двойной кирпич) будут отличаться по размерам.

Несмотря на то, что существуют стандарты в отношении размеров кирпича, не все кирпичи будут иметь точно такие же размеры кирпича из-за естественного качества материала и различий, которые могут возникнуть в процессе производства. В большинстве случаев размеры кирпича практически не пострадают, и вы можете даже не заметить.

При покупке кирпичей важно учитывать их размеры, чтобы убедиться, что они подходят для вашего проекта.

Почему кирпичи такие?

Обожженный глиняный кирпич на протяжении веков был строительным материалом благодаря своей прочности, долговечности и эстетической гибкости.

Стандартный размер кирпича и стандартные размеры кирпича обусловлены их пропорциональным размером и надежностью, когда речь идет о крупных строительных проектах. Стандартные размеры кирпича — идеальный выбор для обеспечения структурной целостности и надежности. Кроме того, стандартные размеры кирпича разработаны таким образом, чтобы кирпичи можно было легко держать в одной руке для удобства использования.

Кирпичная кладка

Способ укладки кирпича

— кладка кладка —
также сильно влияет на внешний вид
фасада.
Продуманная кладка для кирпичной кладки
придает проектам особый стиль
и характер.

Клеи для кирпичной кладки обладают не только эстетическим эффектом; Выбор кирпичной кладки также может повлиять на бюджет. Более сложные связки, которые обычно требуют большего количества шлифовальных работ, могут существенно поднять цену.

Связка носилок

Это наиболее распространенный и применяемый метод кирпичной кладки. Вертикальные швы каждый раз смещены на полкирпича. Потери материала практически отсутствуют, потому что кирпичи не нужно резать по размеру.

Пакетная облигация (или пакетная облигация)

Эта связка визуально подчеркивает вертикальность кладки. Облицовочный кирпич кладут один на другой так, чтобы не только горизонтальные стыки кромок, но и стыки вертикальных головок были непрерывными.

Это можно сделать как с носилками, так и с заголовками. Однако последнее приведет к увеличению цены из-за всех шлифовальных и отрезных работ.

Поскольку склеивание отсутствует, обычно арматура лестницы из нержавеющей стали встраивается в каждое третье соединение станины.

Связка подрамников

Вариант подрамника. Вертикальные швы каждый раз смещаются на четверть или три четверти длины кирпича. Эстетически это придает связке нисходящее движение.Это можно делать даже вправо и влево. На определенной высоте вы меняете направление, чтобы разорвать длинные узы косых кирпичей. Таким образом вы создадите эффект зигзага.

При нахождении на четверть ближе направление «зубцов» изменяется, уменьшаясь влево или вправо. В этом примере через каждые два хода использовался приближение на четверть, что приводило к «расшивке» (стоячему зубу).

Английская облигация

На этой облигации сохранен узор из заголовков и подрамников.Ход носилок чередуется с ходом заголовков.

Ход носилок каждый раз начинается с король-доводчика (трехчетвертный кирпич).

Английская связка является предпочтительным рисунком для виадуков, мостов, стен набережных, а также для других архитектурных сооружений гражданского строительства.

Блок облигаций

Комбинация подрамника и стопки. Два ряда укладываются стопкой, а следующие два ряда кладутся с шагом в пол кирпича.

Вы можете проявить творческий подход к связке кирпичной кладки.Здесь блочная связь имеет 4 ряда, но она чередуется с горизонтально-вертикальной стопкой.

Английская поперечная связь

Как видно из названия, в этом узоре видны кресты. Они образуются путем чередования ряда заголовков с курсом носилок, как и в английской облигации.

Есть 2 варианта:

Английский крест-накрест с король-доводчиком:

Король-доводчик укладывается в конце хода носилок. Каждые 4 хода наносится заголовок рядом с более близким королем.Таким образом кирпичи смещаются на половину кирпича.

Английская кроссбонд с ферзей доводчик:

Король-доводчик размещается НЕ в линии носилок, а в зоне заголовка. Кроме того, он укладывается не до конца, а рядом с последним заголовком трассы.
Каждые 4 ряда укладывается жатка в ряду носилок так, чтобы кирпичи были смещены на полкирпича.

Неровная связка

Как видно из названия, в этой облигации нет узора.Используются кирпичи различной длины, но не менее четверти кирпича. Есть только одно правило: швы вертикальных головок не могут переходить в следующий ряд кирпичной кладки, а должны каждый раз шататься. Такое соединение кирпичной кладки рекомендуется / правильное соединение при кладке или склеивании облицовочного кирпича, который характеризуется низкой стабильностью размеров. При использовании переработанного кирпича иногда нет другого выбора.

Монах облигация

Элегантная и часто используемая бумага с более простым узором.Все площадки состоят последовательно из жатки и двух носилок. В результате заголовки выравниваются каждую секунду, что приводит к формированию «шествия».

По сравнению с английской облигацией и английской кросс-облигацией количество заголовков ограничено, и поэтому цена ниже.

Монашеские облигации были популярны в регионе Балтийского моря до рубежа XIII и XIV веков, затем их постепенно вытеснили фламандские облигации.

Заголовок

Все курсы состоят только из заголовков, расположенных в шахматном порядке на половину кирпича.Связку заголовка иногда комбинируют с обычной связкой подрамника, чтобы, например, упростить создание изгиба стены.

В прошлом связка коллекторов часто использовалась для криволинейной кирпичной кладки и высококачественных зданий.

Фламандская облигация

Эта облигация напоминает монашескую облигацию. Он отличается тем, что все курсы состоят последовательно из жатки и носилок. Часто используемая связка, которая требует немного больше работы по резке.

Эта связь слабее английской связи толщиной в один кирпич.

Французская облигация

Каждая трасса поочередно состоит из носилок и двух жаток.

Без вертикальных головок

При укладке облицовочных кирпичей друг на друга стыки головок исчезают, остается только стык кромок. Это еще больше подчеркивает горизонтальную игру линий кладки. Это элегантный способ визуально удлинить здание.

ГЛОССАРИЙ ТЕРМИНОВ БЕТОННОЙ КЛАДКИ

ГЛОССАРИЙ ТЕРМИНОВ БЕТОННОЙ КЛАДКИ

Блок «А»: Пустотелая кладка с одним концом, закрытым поперечной перемычкой, а противоположным концом — открытым или без торцевой поперечной перемычки.(См. «Блок с открытым концом».)

Поглощение: Разница в количестве воды, содержащейся в бетонной кладке, в условиях насыщения и при сушке, выраженная в весе воды на кубический фут бетона. [4]

Ускоритель: Жидкая или порошковая добавка, добавляемая к цементной пасте для ускорения гидратации и ускорения развития прочности. Примером материала ускорителя является нитрит кальция.

Клейкий анкер: Анкерное устройство, которое помещается в предварительно просверленное отверстие и фиксируется химическим составом.

Примесь: Вещество, отличное от предписанных материалов из воды, заполнителя и вяжущих материалов, добавленное в бетон, раствор или раствор для улучшения одного или нескольких химических или физических свойств. [3]

Заполнитель: Инертный гранулированный или порошкообразный материал, такой как природный песок, технологический песок, гравий, щебень, шлак, мелкие частицы и легкий заполнитель, который при связывании цементной матрицей образует бетон, раствор или строительный раствор. [3]

Воздухововлечение: Способность материала или процесса образовывать систему равномерно распределенных микроскопических пузырьков воздуха в цементной пасте для повышения удобоукладываемости или долговечности получаемого продукта.Некоторые примеси действуют как воздухововлекающие агенты.

Анкер: Металлический стержень, стяжка, болт или ремень, используемый для крепления кладки к другим элементам. Может заливаться, приклеиваться, расширяться или крепиться к каменной кладке. [1]

Угол: Секция из конструкционной стали с двумя опорами, соединенными под углом 90 градусов друг к другу. Используется в качестве перемычки для поддержки кирпичной кладки над проемами, такими как двери или окна, вместо каменной арки или усиленной каменной перемычки. Также используется как полка для вертикальной поддержки облицовки каменной кладкой.Иногда его называют разгрузочным углом.

Арка: Вертикально изогнутый сжимающийся элемент конструкции, охватывающий отверстия или углубления. Также может быть построена плоская, используя специальные формы кладки или специально размещенные блоки.

Площадь, поперечное сечение брутто: Площадь, ограниченная наружными размерами кладки в рассматриваемой плоскости. Сюда входит общая площадь секции, перпендикулярной направлению нагрузки, включая области внутри ячеек и пустоты.[1]

Площадь, нетто-поперечное сечение: Площадь каменных блоков, раствора и раствора, пересекаемых рассматриваемой плоскостью, на основе общих размеров и без учета площади всех пустот, таких как незаращенные ядра, открытые пространства или любые другие участки, лишенные кладки. [1]

Осевая нагрузка: Нагрузка, действующая на стену или другой элемент конструкции и действующая параллельно оси элемента. Осевые нагрузки обычно действуют в вертикальном направлении, но могут быть иными в зависимости от типа и ориентации элемента.

Основа: Стена или поверхность, к которой крепится шпон. Материал основы может быть бетоном, каменной кладкой, стальным или деревянным каркасом. [1]

Балка: Элемент конструкции, обычно горизонтальный, сконструированный таким образом, чтобы в первую очередь противостоять изгибу.

Полированный блок: (см. «Шлифованный торцевой блок»)

Площадь засыпки: Площадь поверхности кирпичной кладки, которая контактирует с раствором в плоскости стыка раствора.

Цемент для доменного шлака: Цемент с добавкой доменного шлака.

Смешанный цемент: Портландцемент или портландцемент с воздухововлекающими добавками, смешанный путем смешивания с такими материалами, как доменный шлак или пуццолан, которые обычно представляют собой летучую золу. Может использоваться как альтернатива портландцементу в растворах.

Блок: Сплошной или полый блок размером больше, чем блоки размером с кирпич. (См. Также «Бетонный блок, бетонный блок, каменный блок»)

Блок-машина: Оборудование, используемое для формования, уплотнения и уплотнения форм при производстве бетонных блоков.

Связь: (1) Расположение единиц для обеспечения прочности, устойчивости или уникального визуального эффекта, создаваемого укладкой единиц по заданной схеме. См. Ссылку 6 для иллюстраций и описаний типичных рисунков кладки. (2) Физический адгезив или механическое связывание между каменными блоками, строительным раствором, цементным раствором и арматурой. (3) Для соединения плит или кирпичной кладки.

Связующая балка: (1) Заливанный раствор или ряды блоков каменной кладки, усиленные продольными стержнями и предназначенные для восприятия продольных изгибающих и растягивающих усилий, которые могут возникать в кирпичной стене.(2) Горизонтальный залитый цементным раствором элемент в каменной кладке, в который заделана арматура.

Блок связующей балки: Пустотелый блок с вдавленными перемычками или с «выбиваемыми» перемычками (которые удаляются перед укладкой) для размещения горизонтального армирования и раствора.

Разрыватель адгезии: Материал, используемый для предотвращения адгезии между двумя поверхностями.

Bond, работающий: Размещение блоков кладки таким образом, чтобы стыки головок в последовательных рядах были смещены по горизонтали, по крайней мере, на четверть длины блока.[1] Центрирование шарниров головки над блоком ниже, называемое центральным или половинным соединением, является наиболее распространенной формой скользящего соединения. Горизонтальное смещение между шарнирами головки в последовательных рядах на одну треть и четверть единицы длины называется третьей связкой и четвертью соответственно.

Связка, стопка: Для структурного проектирования Требования Строительного кодекса для каменных конструкций рассматривают всю кладку, не уложенную непрерывным соединением, в качестве штабельной фиксации. [1] В общем случае под укладкой штабелей обычно подразумевается кладка, при которой стыки головок в последовательных рядах выравниваются по вертикали.Также называется отвесом, прямым стеком, домкратом, домкратом и шахматной доской.

Прочность сцепления: Устойчивость к отделению раствора от каменных блоков и раствора и раствора от арматурной стали и других материалов, с которыми он контактирует.

Кирпич: Сплошная или пустотная кладка из бетона, глины или камня.

Консоль: Элемент конструктивно поддерживается только на одном конце посредством фиксированного соединения.Противоположный конец не имеет структурной опоры.

Блок крышки: Сплошная плита, используемая в качестве блока крышки. Может иметь выступы, скосы или откосы для облегчения дренажа. (См. Также «Копинг-блок».)

Полость: Сплошное воздушное пространство между слоями кладки или между кладкой и ее подпорной системой. Обычно толщина более 2 дюймов (51 мм). (См. «Воротник».)

Ячейка: Полое пространство в бетонной кладке, образованное лицевыми панелями и перемычками.Также называется ядром.

Цементный материал: Общий термин для любого неорганического материала, включая цемент, пуццолановые или другие мелкодисперсные минеральные добавки или другие химически активные добавки, или смесь таких материалов, которая затвердевает и развивает прочность за счет химической реакции с водой. В основном цементирующими материалами считаются: портландцемент, гидравлические цементы, известковая замазка, гашеная известь, пуццоланы и измельченный гранулированный доменный шлак. [3]

Отверстие для прочистки / промывки: Отверстие достаточного размера и с достаточным расстоянием, чтобы можно было удалить мусор со дна пространства для раствора.Обычно располагается в первом ряду кладки. [2]

Строительство в холодную погоду: Процедуры, используемые для строительства кладки, когда температура окружающего воздуха или температура кладки ниже 40 ° F (4,4 ° C).

Манжета: Вертикальное продольное пространство между слоями кладки или между слоями кладки и опорной конструкцией, иногда заполненное строительным раствором или раствором. Обычно толщина менее 2 дюймов (51 мм). [1] (См. Также «Полость».)

Цвет (пигмент): Совместимая, стойкая к окраске, химически стабильная добавка, придающая цементной матрице ее окраску.

Колонна: (1) В конструкциях — относительно длинный и тонкий структурный элемент сжатия, такой как стойка, стойка или распорка. Обычно вертикальная колонна поддерживает нагрузки, которые действуют в основном в направлении ее продольной оси. (2) Для целей проектирования изолированный вертикальный элемент, горизонтальный размер которого, измеренный под прямым углом к ​​толщине, не превышает его толщины в 3 раза, а высота более чем в 4 раза больше толщины. [1]

Комбинированное действие: Передача напряжения между компонентами элемента, спроектированного таким образом, что при сопротивлении нагрузкам комбинированные компоненты действуют вместе как единый элемент.[1]

Прочность на сжатие: Максимальная сжимающая нагрузка, которую будет выдерживать образец, деленная на чистую площадь поперечного сечения образца.

Прочность на сжатие кладки: Максимальное сопротивление сжатию на единицу чистой площади поперечного сечения кладки, определенное испытанием призм кладки или в зависимости от отдельных единиц кладки, раствора и раствора в соответствии с исх. 2. [2] (См. Также «Расчетная прочность кладки на сжатие».)

Бетон: Композитный материал, который состоит из водореактивной вяжущей среды, воды и заполнителя (обычно комбинации мелкого заполнителя и крупного заполнителя) с добавками или без них.В портландцементном бетоне вяжущее вещество представляет собой смесь портландцемента, воды и может содержать примеси.

Бетонный блок: Пустотелый или сплошной бетонный блок. Больше по размеру, чем бетонный кирпич.

Бетонный кирпич: Пустотелый или сплошной бетонный блок меньше по размеру, чем бетонный блок.

Бетонная кладка: Пустотная или сплошная кладка, изготовленная с использованием низкочастотной вибрации высокой амплитуды для уплотнения бетона жесткой или чрезвычайно сухой консистенции.

Соединитель: Механическое устройство для скрепления двух или более частей, частей или элементов вместе; в комплекте анкеры, стенные анкеры и крепеж. Может быть как структурным, так и неструктурным. [1]

Соединитель, стяжка: Металлическое приспособление, используемое для соединения кладки кирпичной кладки в многослойной стене или для прикрепления облицовочной кладки к ее основе. [1] (См. Также «Якорь».)

Контрольный шов: Сплошной несвязанный шов в каменной кладке, который формируется, распиливается или обрабатывается в каменной конструкции для регулирования местоположения и количества трещин и разделения, возникающих в результате изменения размеров различных частей конструкции, тем самым предотвращая развитие высоких напряжений. .

Копинг: Материалы или элементы кладки, используемые для формирования отделки верхней части стены, опоры, дымохода или пилястры для защиты нижней кладки от проникновения воды.

Опорный блок: Сплошной бетонный блок, предназначенный для использования в качестве верхнего готового слоя при возведении стен.

Corbel: Проекция последовательных рядов с лицевой стороны кладки. [1]

Ядро: (см. «Ячейка»)

Коррозионно-стойкий: Материал, обработанный или покрытый для замедления коррозионного воздействия.Примером может служить сталь, оцинкованная после изготовления.

Курс: Горизонтальный слой кирпичной кладки в стене или, что гораздо реже, изогнутый над аркой.

Контроль трещин: Методы, используемые для контроля степени, размера и местоположения трещин в кирпичной кладке, включая арматурную сталь, контрольные швы и стабильность размеров кладочных материалов.

Cull: Каменная кладка, которая не соответствует стандартам или спецификациям и поэтому была отклонена.

Отверждение: (1) Поддержание надлежащих условий влажности и температуры во время начального схватывания для развития необходимой прочности и уменьшения усадки изделий, содержащих портландцемент. (2) Начальный период времени, в течение которого цементные материалы набирают прочность.

Гидроизоляция: Обработка кирпичной кладки для замедления прохождения или поглощения воды или водяного пара путем нанесения подходящего покрытия или мембраны на открытые поверхности или с использованием подходящей добавки или обработанного цемента.

Контроль влажности: Непроницаемый горизонтальный слой для предотвращения вертикального проникновения воды в стену или другой элемент кладки. Влажная проверка состоит из слоя твердой кладки, металла или тонкого слоя асфальтового или битумного материала. Как правило, его устанавливают рядом с грунтом, чтобы предотвратить миграцию влаги вверх за счет капиллярного действия.

Мембрана: Система крыши или пола, предназначенная для передачи боковых сил на стены, работающие на сдвиг, или другие элементы, сопротивляющиеся поперечной нагрузке.[1]

Фактический размер: Измеренный размер бетонной кладочной единицы или сборки.

Размер, номинал: Указанный размер плюс припуск на строительные швы, обычно ⅜ дюйма (9,5 мм). Номинальные размеры обычно указываются целыми числами. Сначала указывается ширина (толщина), затем высота, а затем длина. [1]

Размер, указанный: Размеры, указанные для изготовления или конструкции узла, соединения или элемента.Если не указано иное, все расчеты основаны на указанных размерах. Фактические размеры могут отличаться от указанных в допустимых отклонениях. [1]

Дюбель: Металлический арматурный стержень, используемый для соединения кирпичной кладки или бетона.

Drip: Канавка или прорезь, вырезанная под и немного позади переднего края выступающего элемента или элемента, такого как подоконник, перемычка или колпак, для стекания дождевой воды и предотвращения ее попадания в стену.

Усадка при высыхании: Изменение линейных размеров бетонной стены или блока из-за высыхания.

Сухая стопка: Кладка кладка без раствора.

Эксцентриситет: Расстояние между равнодействующей приложенной нагрузки и центральной осью элемента кладки под нагрузкой.

Эффективная высота: Чистая высота связанного элемента между боковыми опорами, используемая для расчета коэффициента гибкости элемента.[1]

Эффективная толщина: Предполагаемая толщина элемента, используемая для расчета коэффициента гибкости.

Выцветание: Отложение или корка растворимых солей (обычно белого цвета), которые могут образовываться на поверхности камня, кирпича, бетона или раствора, когда влага проходит через материалы кладки и испаряется на поверхности. В новом строительстве иногда называют новостройкой цветение. Как только структура высыхает, налет обычно исчезает или удаляется водой.

Эквивалентная толщина: Толщина твердого тела, до которой полый элемент был бы уменьшен, если бы материал в модуле был преобразован в элемент с такими же размерами поверхности (высота и длина), но без пустот. Эквивалентная толщина 100% твердого блока равна фактической толщине. Используется в основном для определения показателей огнестойкости кладки.

Расширительный анкер: Анкерное устройство (на основе фрикционного захвата), в котором расширяемое гнездо расширяется, вызывая клин, когда в него затягивается болт.

Лицевая сторона: (1) Поверхность стены или кирпичной кладки. (2) Поверхность объекта, предназначенная для обнажения в готовой каменной кладке.

Лицевая оболочка: Наружная стена пустотелого бетонного блока. [5]

Засыпка облицовочного раствора: Пустотелая кладочная конструкция, при которой раствор наносится только на горизонтальную поверхность лицевых панелей модуля и стыки головок на глубину, равную толщине лицевой оболочки. На поперечные перемычки агрегата раствор не наносится.(См. Также «Засыпка сплошным раствором.»)

Облицовка: Любой материал, составляющий часть стены и используемый в качестве отделочной поверхности.

Крепеж: Устройство, используемое для крепления компонентов к кирпичной кладке, как правило, неструктурного характера.

Огнестойкость: Рейтинг, присвоенный стенам, указывающий продолжительность времени, в течение которого стена выступает в качестве барьера для прохождения пламени, горячих газов и тепла, когда подвергается стандартному испытанию на огонь и струю из шланга. Для кладки огнестойкость чаще всего определяется на основе эквивалентной толщины кладки и типа заполнителя.

Оклад: Тонкий непроницаемый материал, помещаемый в швы раствора и через воздушные пространства в кладке для предотвращения проникновения воды и облегчения отвода воды.

Зола-унос: Мелкодисперсный остаток, образующийся при сжигании измельченного или порошкообразного угля.

Опора: Элемент конструкции, передающий нагрузки непосредственно на почву.

Стойкость к замораживанию-оттаиванию: Способность противостоять повреждениям от циклического замораживания и оттаивания влаги в материалах и возникающих в результате расширения и сжатия.

Полная засыпка раствором: Кладка, при которой раствор наносится на всю горизонтальную поверхность кирпичной кладки и стыки головок на глубину, равную толщине лицевой оболочки. (См. Также «Засыпка из облицовочного раствора».)

Кладка стеклопакета: Кладка состоит из стеклопакетов, скрепленных раствором. [1]

Глазурованный блок: Бетонный блок с постоянной гладкой облицовкой из смолистой плитки, нанесенной во время производства.Также называется блоком с предисловием.

Блок шлифованной поверхности: Блок бетонной кладки, поверхность которого отшлифована до гладкой поверхности, обнажая внутреннюю матрицу и заполнитель блока. Также называется полированным или отточенным блоком.

Затирка: (1) Пластичная смесь вяжущих материалов, заполнителей, воды с добавками или без них, первоначально полученная до консистенции заливки без разделения компонентов во время укладки. [3] (2) Затвердевший эквивалент таких смесей.

Затирка для предварительного напряжения: Вяжущая смесь, используемая для герметизации скрепленных предварительно напряженных арматур. [2]

Затирка, самоуплотняющаяся: Очень жидкая и стабильная затирка, используемая при затирке с высоким и низким подъемом, не требующая уплотнения или обратного уплотнения.

Подъем раствора: Приращение высоты раствора в пределах всей заливки раствора. Заливка раствора состоит из одного или нескольких подъемников раствора. [2]

Заливка раствора: Общая высота кладки, которая должна быть залит перед возведением дополнительной кладки.Заливка раствора состоит из одного или нескольких подъемников раствора. [2]

Кладка с цементным раствором: (1) Кладка из полых блоков, в которых полые ячейки заполнены раствором, или многослойная конструкция, в которой пространство между слоями плотно заполнено раствором. (2) Строительство каменной кладки с использованием сплошных блоков, в которых внутренние швы и пустоты заполняются раствором.

Затирка, высокий подъем: Техника затирки кладки в лифтах на всю высоту стены.

Заливка швов, низкий подъем: Метод затирки швов при возведении стены, обычно с использованием строительных лесов или скрепления балки по высоте, но не более 4–6 футов (1219–1829 мм), в зависимости от ограничений кода.

Блок «H»: Пустотелый кирпич без поперечных перемычек на обоих концах, образующих «H» в поперечном сечении. Используется при армированной кладке. (См. Также «Блок с открытым концом».)

Заголовок: Блок кладки, соединяющий два или более смежных слоя кладки.Также называется связкой. [1]

Высота стены: (1) Расстояние по вертикали от фундаментной стены или другой подобной промежуточной опоры до верха стены. (2) Расстояние по вертикали между промежуточными опорами.

Отношение высоты к толщине: Высота кирпичной стены, деленная на ее номинальную толщину. Толщина стенок полости принимается как общая толщина за вычетом ширины полости.

Заливка раствора с высоким подъемом: (см. «Заливка швов с высоким подъемом.”)

Пустотелый кирпич: Элемент, чистая площадь поперечного сечения которого в любой плоскости, параллельной опорной поверхности, составляет менее 75% от общей площади поперечного сечения, измеренной в той же плоскости. [4]

Хонингованный блок: (См. «Шлифованный торцевой блок»)

Строительство в жаркую погоду: Процедуры, используемые для строительства кладки, когда температура окружающего воздуха превышает 100 ° F (37,8 ° C) или температура превышает 90 ° F (32,2 ° C) при скорости ветра более 8 миль в час (13 км / ч) .

Проверка: Наблюдения для проверки того, что кладка соответствует требованиям действующих стандартов проектирования и контрактной документации.

Блок косяка: Блок, специально сформированный для косяка окон или дверей, обычно с вертикальной прорезью для установки оконных рам и т. Д. Также называется блоком створки.

Соединение: Поверхность, на которой два элемента соединяются или соприкасаются. Если они скреплены строительным раствором, то объем, заполненный строительным раствором, является стыком.

Армирование швов: Стальная проволока в швах раствора (поверх лицевых панелей в пустотелой кладке). Узлы усиления многопроволочного соединения имеют поперечные проволоки, приваренные между продольными проволоками через равные промежутки времени.

Lap: (1) Расстояние, на котором две планки перекрывают друг друга при формировании стыка. (2) Расстояние, на которое одна кладка простирается над другой.

Соединение внахлест: Соединение между арматурной сталью, образованное перекрытием концов арматуры.

Боковая опора: Средства крепления элементов конструкции в горизонтальном пролете колоннами, контрфорсами, пилястрами или поперечными стенами или в вертикальном пролете балками, перекрытиями, фундаментами или крышами.

Легкий заполнитель: Природный или промышленный заполнитель низкой плотности, такой как вспученная или спеченная глина, сланец, сланец, диатомовый сланец, перлит, вермикулит, шлак, природная пемза, вулканические шлаки, диатомит, спеченная зола-унос или промышленные золы.

Блок из легкого бетона: Блок, плотность которого при сушке в печи составляет менее 105 фунтов / фут ³ (1,680 кг / м ³ ). [4]

Известь: Оксид кальция (CaO), общий термин для различных химических и физических форм негашеной извести, гашеной извести и гидравлической гашеной извести.

Перемычка: Балка, устанавливаемая или сооружаемая над проемом в стене, чтобы выдерживать наложенную нагрузку.

Блок перемычки: П-образный блок каменной кладки, размещаемый открытой стороной вверх для размещения горизонтальной арматуры и раствора для образования непрерывной балки.Также называется блоком каналов.

Несущая: (см. «Стена, несущая»)

Заливка швов при низком подъеме: (см. «Заливка швов при низком подъеме»)

Искусственная кладка: Искусственное негорючее строительное изделие, предназначенное для ручной укладки и соединения с помощью строительного раствора, раствора или других методов. [5]

Каменная кладка: Набор элементов каменной кладки, соединенных раствором, раствором или другими приемлемыми методами. [5]

Кладочный цемент: (1) Вяжущий материал, смешанный с мельницей, в который добавляется песок и вода для приготовления раствора.(2) Гидравлический цемент, производимый для использования в растворах при кладке.

Блок бетонной кладки средней плотности: Блок, плотность которого в сушильном шкафу составляет не менее 105 фунтов / фут ³ (1,680 кг / м ³ ), но менее 125 фунтов / фут (2000 кг / м ³ ) ). [4]

Метрика: Международная система (SI), стандартная международная система измерения. Твердометрия относится к продуктам или материалам, изготовленным с указанными метрическими размерами. Мягкая метрика относится к продуктам или материалам, изготовленным с указанными на английском языке размерами, а затем преобразованными в метрические размеры.

Состав смеси: Пропорции материалов, используемых для изготовления раствора, раствора или бетона.

Модульное согласование: Обозначение каменных блоков, дверных и оконных рам и других строительных компонентов, которые подходят друг к другу во время строительства без индивидуальной настройки.

Модульная конструкция: Конструкция со стандартными единицами измерения или размерами для гибкости и разнообразия в использовании.

Содержание влаги: Количество воды, содержащейся в устройстве во время отбора проб, выраженное в процентах от общего количества воды в устройстве при насыщении.[4]

Раствор: (1) Смесь вяжущих материалов, мелкозернистого заполнителя и воды, с добавками или без них, используемая для создания блоков каменной кладки. [3] (2) Затвердевший эквивалент таких смесей.

Заливка строительного раствора: Горизонтальный слой строительного раствора, используемый для укладки кирпичной кладки.

Раствор: (см. «Связь»)

Раствор, слой: Горизонтальный слой раствора между каменными блоками. [1]

Строительный шов, головка: Вертикальный растворный шов, помещаемый между каменными блоками в пределах ширины.[1]

Профиль шва: Готовая форма открытой части шва. Общие профили включают:

• Вогнутый: изготовлен с использованием закругленного фуганка, это стандартный раствор, если не указано иное. Рекомендуется для наружных стен, так как легко проливает воду.
• Raked: соединение, в котором от до ½ дюйма (от 6,4 до 13 мм) удалено с внешней стороны соединения.
• Поражение: соединение приблизительно заподлицо. См. Также «Strike.”

Сечение сетки: Минимальное сечение рассматриваемого элемента.

Без нагрузки: (см. «Стена, без нагрузки»)

Бетонный блок нормального веса: Блок, плотность которого в сушильном шкафу составляет 125 фунтов / фут ³ (2000 кг / м ³ ) или больше. [4]

Блок с открытым концом: Полый блок с одним или двумя открытыми концами. Используется в основном с усиленной кладкой. (См. Блок «A» и блок «H».)

Parging: (1) Покрытие из строительного раствора, которое может содержать гидроизоляционные ингредиенты на поверхности. (2) Процесс нанесения такого покрытия.

Пирс: Изолированная каменная колонна или несущая стена, не прикрепленные по бокам к связанной кладке. Что касается конструкции, то вертикальный элемент, горизонтальный размер которого, измеренный под прямым углом к ​​его толщине, не менее чем в три раза больше его толщины и не более чем в шесть раз больше его толщины, а высота которого меньше пятикратной его длины.[1]

Пигмент: (см. «Цвет»)

Пилястра: Связанная или шпоночная колонна из кирпичной кладки, построенная как часть стены. Он может быть заподлицо или выступать с одной или обеих поверхностей стены. Он имеет равномерное поперечное сечение по всей высоте и служит вертикальной балкой, колонной или и тем, и другим.

Блок пилястров: Блоки бетонные, предназначенные для использования при строительстве пилястр и колонн из простой или железобетонной кладки.

Обычная кладка: (см. «Неармированная кладка.”)

Штукатурка: (см. «Штукатурка»)

Пластификатор: Ингредиент, такой как добавка, включенный в цементирующий материал для повышения его удобоукладываемости, гибкости или растяжимости.

Последующее натяжение: Метод предварительного напряжения, при котором предварительно напряженные арматуры растягиваются после укладки кладки. [1] См. Также «Стена, предварительно напряженная».

Арматура для предварительного напряжения: Стальной элемент, например проволока, стержень или прядь, используемый для создания предварительного напряжения в кладке.[1]

Призма: Небольшая сборка, сделанная из каменных блоков и раствора, а иногда и раствора. В основном используется в целях контроля качества для оценки прочности полных элементов кладки.

Прочность призмы: Максимальное сопротивление сжатию на единицу чистой площади поперечного сечения кладки, определенное испытанием призм кладки.

Технические характеристики проекта: Письменные документы, определяющие требования к проекту в соответствии с параметрами услуг и другими конкретными критериями, установленными владельцем или агентом владельца.

Обеспечение качества: Административные и процедурные требования, установленные контрактной документацией и кодексом, чтобы гарантировать, что возведенная кладка соответствует контрактным документам. [1]

Контроль качества: Запланированная система действий, используемая для обеспечения уровня качества, отвечающего потребностям пользователей и использованию такой системы. Целью контроля качества является создание системы, которая будет безопасной, адекватной, надежной и экономичной.Общая программа включает в себя интегрирующие факторы, включая: надлежащую спецификацию; производство в полном соответствии с требованиями спецификации; проверка, чтобы определить, соответствуют ли полученные материал, продукт и услуга спецификациям; и обзор использования для определения любых необходимых изменений в спецификациях.

Армированная кладка: (1) Кладка, содержащая арматуру в швах раствора или заполненных цементным раствором сердцевинах, используемых для сопротивления нагрузкам. (2) Блочная кладка, в которой арматура заделана таким образом, что материалы компонентов действуют вместе, чтобы противостоять приложенным силам.

Арматурная сталь: Сталь, заделанная в кладку таким образом, что два материала действуют вместе, чтобы противостоять силам.

Замедлитель схватывания: Ингредиент или добавка в строительный раствор, замедляющий схватывание или затвердевание, чаще всего в виде тонко измельченного гипса.

Ребристый блок: Блок с выступающими ребрами (прямоугольного или круглого профиля) на лицевой стороне для эстетических целей. Также называется рифленым.

Блок створки: (см. «Блок косяка.”)

Промежуточный блок: Блок с канавками на лицевой стороне для эстетических целей. Например, канавки могут имитировать стыки с наклоном.

Экранный блок: Открытый каменный блок, используемый в декоративных целях или для частичного экранирования участков от солнца или от посторонних глаз.

Корпус: (см. «Лицевая оболочка»)

Опора и распорки: Стойки или стойки, используемые для временной поддержки элементов во время строительства.

Усадка: Уменьшение объема из-за потери влаги, снижения температуры или карбонизации вяжущего материала.

Подоконник: Плоский или слегка скошенный элемент, устанавливаемый горизонтально у основания проема в стене.

Простая опора: Элемент конструктивно поддерживается сверху и снизу или с обеих сторон посредством штифтового соединения, которое не предполагает передачи момента.

Коэффициент гибкости: (1) Отношение эффективной высоты элемента к радиусу вращения. (2) Отношение высоты элемента к толщине.

Осадка: (1) Падение высоты цементного материала от его первоначальной формы в пластичном состоянии.(2) Стандартное измерение пластичного вяжущего материала для определения его текучести и удобоукладываемости.

Блок осадки: Блок бетонной кладки, изготовленный таким образом, что он неравномерно проседает или проседает до того, как затвердеет.

Шов со сдвигом: Шов с раствором, заполненный после укладки элементов путем «забивания» раствора краем кельмы.

Каменный блок: Блок, чистая площадь поперечного сечения которого в каждой плоскости, параллельной опорной поверхности, составляет 75 процентов или более от его общей площади поперечного сечения, измеренной в той же плоскости.[4] Обратите внимание, что канадские стандарты определяют твердое тело как 100% твердое вещество.

Выкрашивание: Отслаивание или раскалывание из-за внутренних или внешних сил, таких как мороз, давление, изменение размеров после установки, вибрация, удар или какое-либо сочетание.

Указанные размеры: (см. «Указанные размеры»)

Установленная прочность на сжатие кладки, f ’: Минимальная прочность на сжатие кладки, требуемая контрактной документацией, на которой основывается проект (выраженная в единицах силы на единицу чистой площади поперечного сечения).[1]

Раздельный блок: Бетонная кладка с одной или несколькими гранями, специально сломанными для получения грубой текстуры в эстетических целях. Также называется каменным блоком или каменным блоком.

Хомут: Усиление сдвига в изгибающемся элементе. [1]

Strike: Для отделки шва с раствором одним движением кельмы или специального инструмента, одновременно удаляя выдавленный раствор и выравнивая поверхность раствора, оставшегося в шве.

Штукатурка: Комбинация цемента и заполнителя, смешанная с подходящим количеством воды для образования пластичной смеси, которая будет прилипать к поверхности и сохранять наложенную на нее текстуру.

Темперамент: Для увлажнения и перемешивания строительного раствора до нужной консистенции.

Температурное движение: Изменение размеров из-за изменения температуры.

Галстук: (см. «Соединитель, галстук.»)

Допуск: Указанный допуск отклоняется от указанного размера, местоположения или размещения.

Инструменты: Сжатие и придание формы поверхности стыка раствора другим инструментом, кроме шпателя. См. Раздел «Профиль шва из раствора» для определения общих швов.

Неармированная кладка: Кладка, при которой сопротивление растяжению кладки учитывается, а сопротивление армирования, если оно есть, не учитывается. Также называется однотонной кладкой. [1]

Шпон, приклеенный: Кладочный шпон прикреплен к основе и поддерживается за счет адгезии.[2]

Шпон, закрепленный на якоре: Кладочный шпон прикреплен к опоре и поддерживается сбоку с помощью анкеров и поддерживается вертикально фундаментом или другими конструктивными элементами.

Шпон, каменная кладка: Кладка, которая обеспечивает отделку стеновой системы и передает внеплоскостные нагрузки непосредственно на основу, но не считается добавляющей нагрузочной способности стеновой системы. [1]

Стена, связанная: Стена из каменной кладки, в которой две или более петель склеены и действуют как составная структурная единица.

Стена, полость: Многослойная стена из несоставной кирпичной кладки с непрерывным воздушным пространством внутри стены (с изоляцией или без нее), скрепленная металлическими стяжками. [1]

Стена, композит: Многослойная стена, в которой отдельные элементы кладки действуют вместе, чтобы противостоять приложенным нагрузкам. (См. Также «Составное действие».)

Стена, занавес: (1) Ненесущая стена между колоннами или опорами. (2) Ненесущая внешняя стена, имеющая вертикальную опору только у своего основания или несущую опору через заданные интервалы по вертикали.(3) Наружная ненесущая стена в каркасной конструкции. Такие стены могут быть прикреплены к колоннам, перемычкам или перекрытиям, но не

.

Стена, фундамент: Стена под полом ближайшего уровня, служащая опорой для стены, опоры, колонны или другой структурной части здания и, в свою очередь, поддерживаемая опорой.

Стена, несущая: Стена, которая выдерживает вертикальную нагрузку в дополнение к собственному весу. Согласно нормативам, стена, несущая вертикальные нагрузки более 200 фунтов / фут (2.9 кН / м) помимо собственного веса. [1]

Стена, многослойная: Стена, состоящая из 2 или более слоев кладки.

Стена, ненесущая: Стена, которая не выдерживает вертикальных нагрузок, кроме собственного веса. Согласно нормативам, стена несет вертикальные нагрузки менее 200 фунтов / фут (2,9 кН / м) в дополнение к ее собственному весу. [1]

Стена, панель: (1) Наружная ненесущая стена в каркасной конструкции, полностью поддерживаемая на каждом этаже. (2) Ненесущая наружная кирпичная стена с несущими опорами на каждом этаже.

Стена, перегородка: Внутренняя стена без конструктивного назначения. [2]

Стена, предварительно напряженная: Каменная стена, в которую были введены внутренние сжимающие напряжения для противодействия напряжениям, возникающим в результате приложенных нагрузок. [1]

Стена, армированная: (1) Каменная стена, армированная сталью, заделанной таким образом, что два материала действуют вместе, оказывая сопротивление. (2) Стена, содержащая арматуру, используемую для сопротивления сдвиговым и растягивающим напряжениям.

Стена, подпорная: Стена, предназначенная для предотвращения движения грунта и конструкций, размещенных за стеной.

Стена, ширма: Кирпичная стена, имеющая более 25% открытой площади, предназначенная для декоративных целей, обычно для частичного экранирования участка от солнца или от посторонних глаз.

Стена, сдвигающаяся: Стена, несущая или ненесущая, сконструированная для противодействия боковым силам, действующим в плоскости стены. [1]

Стена, одинарная: Стена толщиной в один кирпичик.

Стена, сплошная кладка: Стена либо построена из сплошных кирпичей, либо построена из пустотелых блоков и залита сплошным раствором.

Стенка: Металлический соединитель, соединяющий кирпичную кладку.

Стенка, фанера: Стенка, используемая для соединения облицовочной фанеры с основой.

Водопроницаемость: Способность воды проникать через такое вещество, как строительный раствор или кирпич.

Гидроизоляция: (1) Методы, используемые для предотвращения проникновения влаги через кладку.(2) Материалы, используемые для предотвращения проникновения влаги через кладку.

Водоотталкивающие свойства: Снижение абсорбции.

Водоотталкивающая способность: Материал, добавленный в кладку для повышения сопротивления проникновению воды. Может быть обработкой поверхности или составной водоотталкивающей добавкой.

Web: Часть пустотелого бетонного блока, соединяющая лицевые оболочки.

Сливное отверстие: Отверстие, оставленное (или вырезанное) в швах раствора или облицовке кладки, для выхода влаги из стены.Обычно располагается сразу над окладом.

Технологичность: Способность раствора или раствора легко укладываться и распределяться.

Wythe: Каждая непрерывная вертикальная секция стены, толщиной одна кладка. [1]

Ширина и прочность шва | Журнал Concrete Construction

• Главная>

• Как к>

• Ширина и прочность шва раствора

Практические инструкции

Опубликовано:
01 февраля 1990 г.

Вопрос: Лицевой кирпич, поставленный для недавнего проекта, имел длину до 1/4 дюйма.Каменщик уложил кирпич так, чтобы швы были размером от 3/16 дюйма до 1/2 дюйма, чтобы преодолеть разницу в размерах. Внешний вид не вызывает возражений (большинство суставов стабильны), но как насчет будущих показателей?

Ответ: Головные стыки в кладке со сплошной связкой обычно мало влияют на прочность стен. Но они могут быть причиной чрезмерного проникновения воды. По моему опыту, узкие соединения головки вызывают больше проблем с утечкой, чем широкие соединения.Это связано с тем, что узкие стыки часто не заполняются полностью и их трудно правильно обработать. Широкие стыки обычно усаживаются сильнее, но обычно это не проблема, если стыки не очень широкие. Я рекомендую, чтобы ширина стыков головок была не менее 1/4 дюйма, чтобы можно было правильно использовать инструменты, и не более 3/4 дюйма, чтобы ограничить растрескивание при усадке. Ширина стыков станины действительно оказывает значительное влияние на прочность стен. Например, стыки раствора шириной 3/4 дюйма дают только половину прочности на изгиб и прочность на сжатие, чем стыки раствора шириной 3/8 дюйма, в соответствии с таблицами 5-6 и 5-12 Рекомендации для инженерного кирпича. Masonry, , опубликованный Американским институтом кирпича (BIA).Таким образом, ширина стыков основания должна составлять не менее 1/4 дюйма, чтобы обеспечить надлежащую оснастку, и не более 1/2 дюйма для обеспечения необходимой прочности. ASCE 6-88, Технические условия для каменных конструкций, предусматривает ширину стыков головок от 1/8 до 1/4 дюйма и стыки станины толщиной от 1/4 до 1/2 дюйма.

Топ-10 нужно знать о сроках кладки кирпича и не только.

Существует множество специализированных терминов, относящихся ко всем аспектам строительства кирпичной кладки.Для мастера, который только начинает строить почтовый ящик из кирпича, все термины могут показаться сложными, и может быть трудно следовать объяснениям, если вы не понимаете, что они означают.

Здесь вы найдете определения из 10 самых популярных терминов кирпичной кладки , которые необходимо знать, которые помогут вам понять, о чем говорят масоны. Вы также найдете подробные изображения, чтобы лучше понять условия кладки. Кроме того, найдите статью о том, как построить почтовый ящик из кирпича, в которой подробно объясняются все шаги по его созданию с использованием всех этих терминов кладки.Вы сможете полностью следить за статьей, если поймете все эти термины.

Условия кладки кирпича: The Basic Top 10

СОЕДИНЕНИЕ

Соединение двух или более частей кладки, оставляющее пространство между кирпичами или бетонными элементами кладки, заполненными раствором или раствором. Если стык расположен параллельно основанию кладки кладки в ряду, он называется стыком постельного белья. Если соединение перпендикулярно, то стыки ложа называются вертикальными стыками, боковыми стыками, головными сочленениями или просто стыками.Ниже вы можете найти различные типы швов.

КРОВАТЬ

Кровать представляет собой горизонтальный слой раствора, на который кладут кирпич или камень.

FROG

Перфорация или отверстие на более длинной стороне кирпича, сделанное с целью образования углубления для раствора. Это полое углубление также снижает вес и упрощает обращение с ним. Глубина лягушки обычно составляет от 10 до 20 мм. Ледяной кирпич уложить лягушкой вверх и засыпать раствором.Причина в том, чтобы получить более высокую прочность, устойчивость и звукоизоляцию.

Более короткая сторона или торец куска кирпича, который обнажается.

СТОРОНА НАТЯЖКИ

Более длинная узкая сторона или поверхность куска кирпича, которая обнажается.

КУРС

Непрерывный горизонтальный слой одинаковых кирпичей или камней, скрепленных строительным раствором в каменной конструкции, высотой в одну единицу. Ниже представлены различные типы курсов.

НАТЯЖКА

Ряд кирпичей или камней, которые лежат своей длинной стороной параллельно поверхности произведения. Ход кирпичной кладки, в котором все кирпичи уложены как подрамники, известен как подрамник. В приведенном ниже примере это ряд кирпичей длиной в четыре подрамника.

Участок кирпичной кладки, в котором все кирпичи уложены в виде коллекторов, называется укладкой коллекторов. Для углов используются трехчетвертные биты.Полоса жатки требует вдвое больше кирпичей, чем ряд носилок, поэтому ее строительство требует больше времени и дороже.

СОЛДАТСКИЙ КУРС

Кирпичи, уложенные с открытой узкой стороной, называются солдатами. Уложенные вертикально кирпичи длинными узкими сторонами (солдатами) в ряд называют солдатским ходом. Обычно используется для добавления визуального интереса к кладке.

Ищем пошаговые подробности

Условия кирпичной кладки: расширенные условия

Здесь вы найдете остальные термины кладки, с которыми вы можете столкнуться, если начнете проект кладки .

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

АНКЕРЫ

Анкеры для каменной кладки представляют собой металлические или ленточные анкеры, обычно изготовленные из латуни, нержавеющей стали или оцинкованной стали. Анкеры используются для привязки стены (кирпичной, блочной или каменной) к другой конструкции.

ARRIS

Острые угловые края кирпича.

ASHLAR MASONRY

Каменная кладка, состоящая из прямоугольных блоков переменного размера с распиленными, обрезанными или квадратными поверхностями ложа, должным образом скрепленными и уложенными в строительный раствор.Эти блоки кладки точно разрезаются на всех поверхностях, которые находятся рядом с другими каменными блоками, и обычно имеют очень тонкие стыки.

НАЗАД

Внутренняя поверхность кирпичной стены, которая не обнажена, называется задней. Материал, образующий спину, называется основой.

BAT

Часть кирпича, разрезанная по ширине.

Три четверти биты

Когда длина биты равна трем четвертям длины исходного кирпича.

Летучая мышь со скосом

Когда летучая мышь имеет скос по ширине.

Half Bat

Когда длина биты равна половине длины исходного кирпича.

BEVEL

Наклон одной поверхности, которая встречается с другой частью того же тела, с любым углом, кроме 90 градусов.

BOND

Метод расположения кирпичей в узоре так, чтобы отдельные блоки были связаны вместе.Склеивание имеет решающее значение для устранения последовательных вертикальных швов как в корпусе, так и на лицевой стороне стены, так как это создаст слабую кирпичную структуру. Его также называют адгезией между строительным раствором и кирпичными или каменными блоками, а также при соединении нескольких типов каменных стен путем перекрытия блоков каменной кладки.

Растягивающая связка

Ряд кирпичей, уложенных как подрамники. Его также называют текущей облигацией. При использовании в качестве структурного скрепления требуется надлежащее усиление.

Заголовок Связь

Ряд кирпичей, которые уложены в виде коллекторов на лицевых поверхностях. Трехчетвертная летучая мышь используется во всех остальных курсах как кобели и для правильного перекрытия.

Flemish Bond

Альтернативный ряд кирпичей, состоящих из одного заголовка к одному подрамнику. Также он может иметь несколько отрезков подряд. Часто подрамники и заголовки будут разного цвета для создания узоров.

English Bond

Альтернативные курсы носилок и коллекторов.Считается самой прочной связкой в ​​кирпичной кладке. Второй и предпоследний — королева ближе для всех курсов. Для эстетики используются альтернативные цветовые оттенки.

Stack Bond

Шаблон, когда все курсы идеально выровнены. Этот вид связки используется в декоративных целях, так как представляет собой непрочную кладочную конструкцию.

БЫЧНЫЙ НОС

Кирпич с бычьим носом — это тип кирпича, у которого один или несколько углов закруглены.Обычно они используются для создания мягких и привлекательных изогнутых краев ступеней, выступов или ограждающих стен. Есть много видов кирпичей с бычьим носом.

Одиночный зубчатый нос

Один угол кирпича скруглен.

Double Bull Nose

Два угла кирпича скруглены.

Коровий нос

Алос, называемый двойным бычьим носом; у него оба угла кирпича закруглены на одном из концов.

Верхний боковой угол кирпича скруглен.

Носилки с одинарным носом

Верхний боковой угол подрамника скруглен.

Двойные подрамники «Bull Nose»

Оба верхних боковых угла подрамника кирпича скруглены.

МАСЛЯНАЯ

Акт нанесения раствора на одну сторону кирпичной кладки с помощью шпателя перед укладкой. Вам нужно нанести как можно больше раствора на конец кирпича.

КИРПИЧНАЯ КЛАДКА

Строительство блоков кирпичной кладки, соединенных вместе с раствором для формирования стен.

ВИДЫ КИРПИЧА

Существует четыре основных типа кладочного кирпича. Вот их определения.

Полнотелый кирпич

Полнотелый кирпич без полостей, отверстий и углублений. У полнотелого кирпича максимальная площадь пустот составляет 25 процентов.

Ледяной кирпич

Каменная кладка с полостью на одной из сторон основания, не более чем 20 процентов ее объема.

Порошковый кирпич

Каменная кладка с отверстиями или сердцевинами в поперечном сечении, при этом не более 20 процентов ее объема являются пустотами.Эти сердечники уменьшают вес кирпича и позволяют быстрее обжигать кирпич.

Пустотелый кирпич

Кирпичная кладка, более 25% объема которой полая. У них может быть до 60 процентов его объема пустым.

КИРПИЧ

Стены и другие конструкции из кирпича.

CLOSER

Часть кирпича, разрезанная по длине таким образом, чтобы одна его длинная поверхность оставалась неразрезанной.Обычно используется для завершения кирпичного ряда или строительства красивых углов.

Полнотелый кирпич

Обычный кирпич без полостей и пустот.

Queen Closer (Half)

Кусок кирпича, полученный путем разрезания кирпича вдоль на две части.

Более близкая ферзь (четверть)

Когда более близкий ферзь разрезается пополам, это называется более близкой четвертью ферзя.

Доводчик со скосом

Это кирпичи, у которых один конец обрезан под углом от 45 до 60 градусов.

King Closer

Кирпич, получаемый путем разрезания от центра одного заголовка до центра подрамника на другой стороне. Их используют для отделки углов.

Доводчик со скошенной кромкой

Подобен доводчику King, но с той разницей, что скошен по всей длине кирпича.

БЕТОННАЯ КЛАДКА

Также известна как «CMU», «Шлакоблок», «Бетонный блок», «Бетонный кирпич» или просто «Блок».Бетонная кладка из портландцемента, воды и любых подходящих заполнителей. Он может включать другие материалы.

РАСШИРИТЕЛЬНЫЙ СОЕДИНИТЕЛЬ

Вертикальные или горизонтальные стыки, которые используются для разделения кладки на сегменты для предотвращения образования трещин.

ЛИЦО

Открытая поверхность стены или поверхность кирпича или камня, открытая при готовой работе.

GROUT

Очень жидкая форма раствора, используемая для заполнения зазоров.Он используется в строительстве для герметизации пустых участков и заполнения швов, например, между плитками. Это смесь воды, цемента, песка, и обычно цветовой оттенок добавляется в соответствии с каменной кладкой.

СЕРДЦЕ

Внутренняя часть стены каменной кладки между облицовкой и основой.

ВИДЫ СОЕДИНЕНИЙ

Существует восемь типов строительных швов.

Вогнутый

Самый популярный тип соединения. Он формируется в растворе с помощью вогнутого фуганка.Благодаря утопленному профилю и уплотненному раствору он обладает высокой водонепроницаемостью. Это также подчеркивает качество и внешний вид кирпичей.

Vee

Этот тип соединения, также называемый «V», формируется с помощью V-образного фуганка или шпателя. Шов скрывает мелкие неровности и является водонепроницаемым, поскольку раствор уплотнен, а его форма направляет воду от уплотнения.

Промывка

Этот шов используется, когда стена предназначена для оштукатуривания или когда вы планируете покрасить стену.Поскольку раствор не подвергается сжатию, он менее водостойкий, чем некоторые другие типы швов.

Грабли

Для этого типа швов раствор разгребают на равномерную глубину с помощью колесного фуганка или грабли для кирпича. Обычно его оставляют несжатым, но в уплотненном виде он будет иметь лучшую водонепроницаемость. Он по-прежнему будет собирать воду и будет менее эффективным, чем другие соединения.

Экструдированный

Этот шов образуется естественным образом за счет излишков раствора при сдавливании кирпичей и не требует специального инструмента.Не рекомендуется для наружных стен, так как экструдированный материал со временем ослабнет и разрушится.

Бисер

Созданный с помощью фуганка, он придает винтажный, формальный вид. Эти бисерные швы создают интересные тени, но они не рекомендуются для наружного использования из-за их открытых выступов, а эрозия со временем делает шов ослабленным и неухоженным.

Struck

Раствор все больше углубляется от верха до низа стыка, при этом нижний конец не входит в стену более чем на 3/8 дюйма.Это очень плохой изолятор от воды, так как он позволяет воде скапливаться на его нижнем крае, и поэтому не рекомендуется для наружных стен зданий.

Усталость

Раствор углубляют все больше с помощью остроконечного шпателя от нижней части до верхней части шва, при этом верхний конец не входит в стену более чем на 3/8 дюйма. Этот тип стыка очень декоративен и может использоваться на наружных стенах, но он не так водонепроницаем, как вогнутые и V-образные стыки.

ФЛАГ ПОЧТОВОГО ЯЩИКА

Это обязательный флаг сигнала оператора связи, используемый для обозначения, когда он включен, что есть исходящая почта, которую оператор связи должен забрать в почтовый ящик.Предпочтительный цвет флажка почтового ящика для USPS — оранжевый. Подробную информацию о правилах флага почтового ящика USPS можно найти в разделе « 3.7 Сигнальный флаг оператора связи ».

MASON

Тот, кто строит или работает с камнем или кирпичом.

КЛАДКА

Определение каменной кладки Конструкция из строительных материалов, склеенных вместе с раствором. То, что построено каменщиком; все, что построено из материалов, используемых каменщиками, таких как камень, кирпич, плитка и т. д.

КАМЕННЫЙ Шпон

Отдельный строительный материал, обычно кирпич, который используется для облицовки наружных стен зданий для придания ему вида массивной кирпичной кладки без веса и стоимости, а также для обеспечения ненесущей стены. Кладочный шпон крепится к конструкции здания, но является самонесущим и не создает дополнительной нагрузки на здание. Кладочный шпон в основном используется из-за внешнего вида, а иногда его называют «навесными стенами».

MITER

Стык, образованный соединением двух частей кладки, скошенных под углом, который обычно составляет 45 градусов, для образования угла.

РАСТВОР

Материал, используемый в кладке для заполнения промежутков между кирпичами и блоками, используемых в строительстве. Он обеспечивает полную опору, а также уплотнения и соединения между каменными блоками. Строительный раствор представляет собой смесь песка и вяжущего, такого как цемент или известь. Затем применяется вода для образования пасты, которая затем затвердевает.

PARGING

Процесс нанесения тонкого слоя раствора для отделки поверхности кирпичной стены.Также цементный раствор покрывает сам.

ПЛИНТУС

Это выступ из камней у основания стены.

QUOIN

Каменные блоки, используемые для подчеркивания угла каменной конструкции путем добавления кирпичей или каменных элементов, которые будут отличаться от каменной стены по размеру, цвету или текстуре. Или, проще говоря, каменные блоки, используемые для подчеркивания углов стен в каменной конструкции.

СТОЙКА

Когда последовательные ряды отступают от стены.Обычно в незавершенной стене вы отступаете от концов рядов последовательно снизу вверх, чтобы облегчить возобновление работы или соединение с пересекающейся стеной.

REBAR

Горизонтальные или вертикальные арматурные стержни, которые используются для усиления любой каменной конструкции.

СТРУННЫЙ КУРС

Горизонтальный непрерывный выступ из кирпича или камня, который придает конструкции эстетичный вид. Его еще называют ленточным курсом.

TIE

Стяжка — это устройство из проволоки или листового металла, используемое для соединения двух или более кирпичных стен из односекционного кирпича. Они также используются для соединения облицовки каменной кладкой со структурной опорной системой.

ИНСТРУМЕНТЫ

Временная стена заканчивается там, где выступают запасные носилки. Выступающие блоки кладки называются зубьями.

СПОСОБЫ КЛАДКИ КИРПИЧА

Существует шесть способов укладки кирпича, которым даны разные названия.

Носилки

Вот как обычно кладут кирпич, при этом сторона подрамника является наиболее видимой стороной.

Головная сторона — это самая видимая грань кирпича.

Носилки Rowlock

Когда тонкие стороны подрамника находятся внизу и вверху, а головка обращена по бокам.

Rowlock

Голова видна, длинные узкие стороны находятся снизу и сверху.

Солдат

Видна сторона носилок и головы внизу и вверху.Обычно его используют для украшения.

Sailor

Головки находятся сверху и снизу, а грани носилок сбоку. В основном используется для украшения.

ЩЕТКА

Небольшой ручной инструмент с плоским заостренным лезвием, используемый для нанесения и намазывания раствора или штукатурки

ОТВЕРСТИЯ ДЛЯ ПРОПАХА

Отверстия, которые размещаются в швах раствора облицовочного материала на уровне гидроизоляции чтобы позволить влаге уйти.
