Простая схема реле с самоподхватом для фиксированного замыкания электрических контактов при кратковременном срабатывании датчика движения, вибрации, удара, толчка.











Вашему вниманию очень простая схема, которая позволит зафиксировать кратковременное срабатывание (замыкание на его выходных выводах) датчика, собранная на обычном реле. То есть, допустим у нас имеется механической датчик вибрации, удара, толчка, который при своем движении кратковременно замыкает электрические контакты внутри себя. Если такой датчик подключить к исполняющему устройству, например звуковой сигнализации, то работа такой сигнализации также будет кратковременной (буквально доли секунд). Возникает вопрос, как можно сделать так, чтобы данное кратковременное срабатывание датчика обеспечивало фиксированное замыкание контактов, что управляют исполняющим устройством?



Наиболее простым решением будет использование обычного реле, работающее по схеме самоподхвата. Это схема обычного электромагнитного пускателя, что применяется в электрике для пуска электродвигателей, но вместо контактора используется обычное реле. Это реле должно иметь на себе как минимум две группы нормально разомкнутых контактов. На рисунке они обозначаются как К2 и К3. Также схема содержит в себе стоповую кнопку, в роли которой можно использовать любой нормально замкнутый переключатель. То есть, его контакты должны быть замкнуты и лишь при нажатии на этот переключатель они должны размыкаться.









Ну и к этой схеме с реле и стоповой кнопкой подключается сам датчик, не имеющий фиксированного замыкания при своем срабатывании. Допустим я собрал своими руками простой датчик движения (толчка, удара, вибрации, колебания, тряски), он обозначается на схеме К1. Его я и подключил к этой схеме реле триггера. Причем его подключение происходит параллельно одному из контактов реле, что обеспечивает самоподхват этого реле. При подачи на схему питания, которое должно соответствовать напряжению питания катушки самого реле, в начальный момент ничего не происходит. Так как на катушку не поступает напряжение из-за разомкнутых контактов К1 и К2, но как только датчик К1 срабатывает, хоть и кратковременно, цепь замыкается и катушка реле срабатывает. В итоге замыкаются контакты реле и происходит самоподхват. Датчик уже может находится в разомкнутом состоянии, а реле продолжит работать. Ну, а ко второму контакту реле К3 уже можно подключать какое-нибудь исполнительное устройство, например звуковую сигнализацию, что будет оповещать от срабатывании датчика движения.



Для отключения схемы и размыкания исполнительных контактов К3 достаточно нажать на стоповую кнопку S1. Цепь разорвется и реле отключится. Чтобы опять включить схему нужно снова воздействовать на датчик движения. Но не все так идеально, как может показаться. Есть в схеме и свои недостатки и нюансы. А именно, для того чтобы данная схема нормально работала нужно чтобы было достаточно чувствительное реле с хорошим быстродействием своего срабатывания. Именно в этом случае схема будет нормально и надежно работать. Если использовать более мощные и медленные реле, то кратковременного срабатывания датчика не будет хватать для нормального подхвата самого реле.



Другим моментом, из-за которого схема может работать ненормально, это несоответствие токов, что протекают через датчик. Например, если использовать самодельный датчик, в котором используются тонкие провода и контакты, что срабатывают внутри него, то при больших токах в схеме может быть обгорание контактов, их залипание, нечеткое срабатывание и т.д. Так что обязательно учитывайте – величина тока должна быть изначально учтена для всех контактов и цепей схемы, принадлежащих данному устройству.



В приведенном рисунке схемы исполняющие контакты реле замыкают цепь для светодиода, который подключен последовательно с резистором на 1к. При срабатывании реле будет зажигаться светодиод, тем самым сигнализируя рабочее состояние этой схемы. Хотя если вы хотите более стабильную работу схемы, которая бы обеспечивала нормальный подхват реле даже при использовании медленных и мало чувствительных, то тогда лучше использовать схемы триггеров на микросхемах.



Видео по этой теме:





P.S. Причиной плохой работы медленных и мало чувствительных реле в этой схеме является наличие на катушке явления индукции. Как известно, в начальный момент при подачи на катушку напряжения она как бы сопротивляется прохождению тока через нее и тем самым препятствует нормальной работе датчика, что замыкает свои контакты на короткий промежуток времени и не имеет четкой фиксации своего замкнутого состояния. Решением этой проблемы будет вариант с добавлением усилительной схемы с небольшой задержкой времени присутствия напряжения на катушке реле. Даже наличие обычного конденсатора, стоящего параллельно катушке может улучшить ее работу.



Реле с самоподхватом 12в схема

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем тему о промежуточном электромагнитном реле. В первой части статьи мы рассмотрели устройство, принцип работы, электрическую схему реле и обозначение реле на принципиальных электрических схемах, а в этой части рассмотрим основные параметры и схемы включения реле.

5. Основные параметры электромагнитных реле.

Основными параметрами, определяющими нормальную работоспособность реле и характеризующие эксплуатационные возможности, являются: 1. Чувствительность. 2. Ток (напряжение) срабатывания. 3. Ток (напряжение) отпускания. 4. Ток (напряжение) удержания. 5. Коэффициент запаса. 6. Рабочий ток (напряжение). 7. Сопротивление обмотки. 8. Коммутационная способность. 9. Износостойкость и количество коммутаций. 10. Количество контактных групп. 11. Временны́е параметры: время срабатывания, время отпускания, время дребезга контактов. 12. Вид нагрузки. 13. Частота коммутаций. 14. Электрическая изоляция.

Все эти параметры подробно приводятся в технических условиях (ТУ), справочниках или в руководствах по применению реле. Однако мы рассмотрим лишь некоторые из них, которыми, как правило, пользуются при повторении радиолюбительских конструкций.

1. Чувствительность реле определяется минимальной мощностью тока, подаваемой в обмотку реле и достаточной для приведения в движение якоря и переключения контактов. Чувствительность различных реле неодинаковая и зависит от конструкции реле и намоточных данных катушки. Чем меньше электрическая мощность тока, необходимая для срабатывания реле, тем реле чувствительнее. Как правило, обмотка более чувствительного реле содержит бо́льшее число витков и имеет бо́льшее сопротивление.

Однако в технической документации параметр чувствительность не указывается, а определяется как мощность срабатывания (Рср) и вычисляется из сопротивления обмотки и тока (напряжения) срабатывания:

2. Ток (напряжение) срабатывания определяет чувствительность реле при питании обмотки минимальным током или напряжением, при котором реле должно четко сработать и переключить контакты. А для их удержания в сработанном положении на обмотку подаются рабочие значения тока или напряжения.

Ток или напряжение срабатывания указывается в технической документации для нормальных условий и является контрольным параметром для проверки реле при их изготовлении и не является рабочим параметром.

3. Ток (напряжение) отпускания приводится в технической документации для нормальных условий и не является рабочим параметром. Отпускание реле (возвращение контактов в исходное состояние) происходит при снижении тока или напряжения в обмотке до значения, при котором якорь и контакты возвращаются в исходное положение.

4. Рабочий ток (напряжение) обмотки указывается в виде номинального значения с двухсторонними допусками, в пределах которых гарантируется работоспособность реле.

Верхнее значение рабочего тока или напряжения ограничивается в основном температурой нагрева провода обмотки, а нижнее значение определяется надежностью работы реле при снижении напряжения источника питания. При подаче на обмотку реле тока или напряжения в указанных пределах реле должно четко срабатывать.

5. Коммутационная способность контактов реле характеризуется величиной мощности, коммутируемой контактами. В технической документации коммутируемая мощность указывается верхним и нижним диапазоном коммутируемых токов и напряжений, в пределах которых гарантируется определенное число коммутаций (срабатываний).

Нижний предел токов и напряжений, коммутируемых контактами, ограничивается величиной переходного сопротивления материала, из которого выполнены контакты. Для большинства промежуточных электромагнитных реле нижним пределом является нагрузка контактов током 10 – 50 мкА при напряжении на контактах 10 – 50 мВ.

Верхним пределом токов и напряжений является нагрузка контактов максимальным коммутирующим током, предусмотренным в технической документации. Верхний предел ограничивается температурой нагрева контактов, при которой снижается механическая прочность контактных материалов, что может привести к нарушению рабочей поверхности.

6. Подключение промежуточных реле.

Схемы включения промежуточных реле практически ни чем не отличаются от схем включения контакторов и магнитных пускателей. Разница состоит лишь в мощности коммутируемой нагрузки. Если контакты промежуточных реле ограничены коммутационной мощностью контактов, составляющей около 5 А, то магнитные пускатели и контакторы способны коммутировать токи более 50 А и напряжения свыше 1000 В.

Разберем подключение реле на примере простых схем.

6.1. Схема с нормально разомкнутым контактом.

Схема питается от источника постоянного тока GB1 напряжением 12 В и состоит из кнопочного выключателя SB1, катушки реле KL1 и лампы накаливания HL1.

В исходном состоянии, когда контакты выключателя SB1 разомкнуты, напряжение питания на катушке реле KL1 отсутствует. Контакт реле KL1.1, стоящий в цепи питания лампы HL1, разомкнут, и на лампу не поступает напряжение.

При замыкании контактов выключателя SB1 напряжение от батареи GB1 поступает на обмотку реле KL1. Реле срабатывает, его контакт KL1.1 замыкается и включает лампу HL1.

При размыкании контактов выключателя SB1 движение тока через обмотку реле прекращается и реле возвращается в исходное положение.

6.2. Схема с нормально замкнутым контактом.

В исходном состоянии, когда контакты выключателя SB1 разомкнуты, реле KL1 обесточено, его нормально замкнутый контакт KL1.1 замкнут и напряжение питания 12 В поступает на лампу HL1. Лампа горит.

При замыкании контактов выключателя SB1 напряжение поступает на обмотку реле KL1. Реле срабатывает, его контакт KL1.1 размыкается и разрывает цепь питания лампы HL1. Лампа гаснет.

При размыкании контактов выключателя SB1 движение тока через обмотку реле прекращается и реле возвращается в исходное положение.

6.3. Схема с нормально замкнутым и нормально разомкнутым контактами.

В этой схеме используются сразу два контакта реле KL1.
В исходном состоянии, когда контакты выключателя SB1 разомкнуты, реле KL1 обесточено и его нормально разомкнутый контакт KL1.1 разомкнут, а нормально замкнутый KL1.2 замкнут. При этом лампа HL1 не горит, а лампа HL2 горит.

При замыкании контактов выключателя SB1 реле срабатывает и его контакт KL1.1 замыкается, а KL1.2 размыкается. Контакт KL1.1 замыкается и включает лампу HL1, а контакт KL1.2 размыкается и выключает лампу HL2.

При размыкании контактов выключателя SB1 движение тока через обмотку реле прекращается и реле возвращается в первоначальное положение.

Рассмотренная схема включения реле не обеспечивает гальваническую развязку между обмоткой реле и нагрузкой, так как они питаются от общего источника напряжения. Т.е. если необходимо коммутировать нагрузку, например, с рабочим переменным напряжением 220 В, то и реле необходимо использовать с обмоткой, рассчитанной на такое же рабочее напряжение. Если же разделить управление обмоткой и нагрузкой, то их можно применять с любым напряжением.

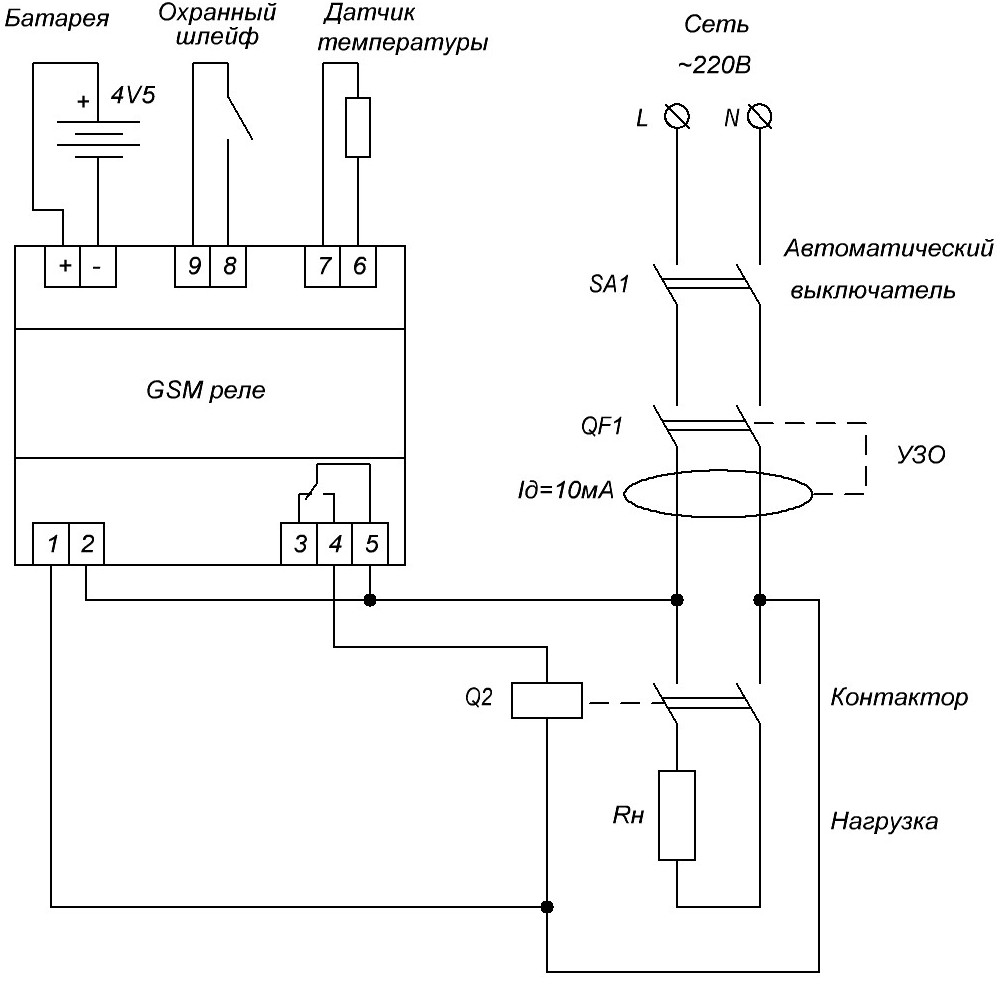

6.4. Схема с гальванической развязкой.

На схеме показаны две цепи – управляющая и исполнительная (силовая):

управляющая цепь питается напряжением 12 В и включает в себя источник постоянного тока GB1, кнопочный выключатель SB1 и катушку реле KL1;

исполнительная цепь, или ее еще называют силовой, питается переменным напряжением 220 В. В нее входят две лампы накаливания HL1 и HL2, рассчитанные на рабочее напряжение 220 В, и два контакта реле KL1.1 и KL1.2, служащие для управления лампами.

При замыкании контактов выключателя SB1 напряжение от батареи GB1 поступает на обмотку реле KL1. Реле срабатывает и его контакт KL1.1 замыкается, а KL1.2 размыкается. Контакт KL1.1 замыкаясь включает лампу HL1, а контакт KL1.2 размыкаясь выключает лампу HL2.

6.5. Схема технологической сигнализации.

А теперь рассмотрим схему технологической сигнализации, используемую в системах управления технологическими процессами. Работа такой схемы заключается в контролировании технологических параметров (температура, давление, уровень) и выдаче световой и звуковой информации об отклонении этих параметров за пределы заданных значений.

Для контроля за технологическими параметрами применяют специализированные датчики и приборы, например, сигнализаторы, электроконтактные манометры и т.д., контакты которых задействованы в схеме сигнализации. При выходе параметра за пределы допустимого значения контакт датчика или прибора замыкается или размыкается и этот сигнал запускает сигнализацию в работу.

Рассмотрим упрощенную схему с одним контролируемым параметром.

Схема состоит из двух кнопок SB1 и SB2, двух промежуточных реле KL1 и KL2, сирены HA1, лампы накаливания HL1 и контакта датчика Р1.

При отклонении технологического параметра от заданного значения замыкается контакт датчика Р1 и включаются световая и звуковая сигнализации. Световая сигнализация HL1 включается при срабатывании реле KL2, которое своим нормально разомкнутым контактом KL2.1 подает фазу А1 на лампу. Звуковая сигнализация НА1 включается через замкнутый контакт датчика Р1 и нормально разомкнутый контакт KL1.2. И пока контакт Р1 не разомкнется лампа будет светить, а сирена звенеть.

Чтобы сирена постоянно не звенела, ее отключают нажатием кнопки SB2. При этом фаза А1 через контакт Р1 и контакты кнопки SB2 поступит на катушку реле KL1. Реле сработает и своим нормально разомкнутым контактом KL1.1 встанет на самоподхват, а нормально замкнутым контактом KL1.2 разорвет цепь питания звонка НА1. При возвращении технологического параметра в норму контакт датчика Р1 разомкнется и схема сигнализации вернется в первоначальное состояние.

Для проверки работоспособности сигнализации предусмотрена кнопка SВ1. При ее нажатии фаза А1 через нормально замкнутый контакт KL1.2 поступает на сирену НА1 и сирена начинает звенеть. И одновременно фаза А1 поступает на катушку реле KL2, которое срабатывает и своим контактом KL2.1 включает лампу HL1.

И в дополнение к статье видеоролик о промежуточных реле.

Ну вот в принципе и все, что хотел сказать о промежуточных реле.
Удачи!

1. И. Г. Игловский, Г. В. Владимиров – «Справочник по электромагнитным реле», Л., Энергия, 1975 г.
2. М. Т. Левченко, П. Д. Черняев – «Промежуточные и указательные реле в устройствах релейной защиты и автоматики», Энергия, Москва, 1968, (Б-ка электромонтера, вып. 255).
3. В. Г. Борисов, – «Юный радиолюбитель», Москва, «Радио и связь» 1992 г.

В этой статье я приведу несколько примеров реле применяемых в автомобилях, их отличия и некоторые варианты использования.

Отечественные реле и их характеристики:

  1. Диапазон электропитания: 8. 16В.
  2. Номинальное напряжение: 12В.
  3. Ток управления: не более 0,2А.
  4. Напряжение срабатывания: не менее 8,0В.
  5. Напряжение отпускания: 1,5. 5,0В.
  6. Максимальный ток в силовой цепи: 30А.
  7. Активное сопротивление обмотки: 80±10 Ом

90.3747-10 в пластмассовом корпусе без фланца крепления;

90.3747-в пластмассовом корпусе с фланцем крепления;

113.3747-10-в металлическом корпусе без фланца крепления;

Силовые реле, импортные и отечественные, выполняют одинаковую функцию.

Основное их различие в качестве и коммутируемых контактах. Существуют реле с четырьмя и пятью контактами, но все реле имеют контакты обмотки, это 85 и 86 контакты.

В некоторых импортных реле между этими контактами устанавливают гасящие резисторы или диоды, а иногда и то и другое. Эти элементы используют для защиты управляющих цепей от перегрузок возникающих в момент размыкания цепи катушки реле.

На следующем рисунке изображено оригинальное реле, используемое в автомобиле Audi с встроенным гасящим резистором.

Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления. Часто эти диоды устанавливают в разъеме, (ответная часть – колодка или soket) в который вставляется реле.

Схема реле содержащее диод и подключение его обмотки:

При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. Силовые контакты маркируются всегда как 30, 87 и 87а. 30-й контакт всегда присутствует в реле. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а. Если на обмотку подан сигнал, то 30 контакт отключается от 87а и подключается к 87. 87а или 87 контакт могут отсутствовать, тогда реле будет работать только на включение или выключение (замыкание или размыкание) силовой цепи.

Необходимо внимательно следить за маркировкой контактов на реле, т.к. некоторые производители выпускают реле с не стандартным расположением контактов. На рисунке изображено реле фирмы BOSCH, другим расположением контактов. Контакты 30 и 86 поменяны местами.

Реле используют в тех случаях когда исполнительное устройство потребляет больший ток (до 30-40 ампер), чем способен выдать управляющий выход (потребление катушек реле как правило не превышает 200миллиампер). Примеры использования реле для коммутации различных устройств приведены в конце статьи.

Важно отметить, если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Плохой контакт выделяет на себе тепло. При этом в силовых цепях может повышаться потребляемый ток (при плохом контакте ток электродвигателя или лампочки становится импульсно-пусковым), что влечет разогрев мест плохого контакта в коммутируемых цепях и как следствие оплавление пластмассовых деталей крепления контактов. При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта. На рисунке показан появляющийся нагар на контактах отечественного реле. Переключающий контакт отогнут для наглядности. Белые точки – пробой нагара искрой при подключении потребителя, через эти места ответный контакт может привариваться, оставляя подключенным потребитель.

Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей.

Напротив – отечественные реле неудовлетворительны по таким параметрам, как герметичность и износостойкость.

Важно так же покрытие выходных контактов и ответной части (разъема или сокета). Наиболее удачное покрытие контактов реле – лужение. Примеры окисляющихся контактов реле.

Схемы инверсии сигналов и управления нагрузкой.

Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях.

Так же данные схемы могут использоваться для умощнения сигнала при подключении нагрузки управляемой дополнительным каналом сигнализации. При подключении соленоида замка багажника, управления дополнительным замком капота, дополнительных противотуманных фар, дополнительных звуковых сигналов или при подключении другого электро – оборудования, необходимо устанавливать защитный предохранитель в силовой цепи (+)12Вольт (правая схема).

Схема подключения центрального замка при дополнительно установленном активаторе (активаторах) к сигнализациям, не имеющим встроенных реле (интерфейса) центрального замка.

Схема блокировки двигателя с самоподхватом (самоблокировкой).

Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании (например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла). При управлении кнопкой или герконом, диод D2 не нужен. При управлении штатным органом для разблокировки, кнопка или геркон не нужны, диод D2 необходим.

Многие современные радиоэлектронные устройства оснащаются небольшими реле, которые, в свою очередь, коммутируют другие, в том числе и сетевые узлы и приборы. А вот как управлять самими реле – мы и разберёмся на примере трёх схем. Все они довольно просты – меньше десяти деталей.

Схема драйвера управления для реле

Технические характеристики:

  • Питание драйвера – 12 В на 40 мА
  • Выход реле – 5 A на 230 В
  • Управление входа – 2-15 В постоянного тока
  • Светодиодный индикатор показывает состояние реле
  • Габариты платы 27 x 70 мм

Это одноканальный релейный драйвер, подходящий для разнообразных проектов. Очень простой и удобный способ взаимодействия реле для переключения мощных потребителей, которое само управляется слабым током и напряжением.

Схема управления реле одной кнопкой

Данная электрическая схема управления реле выполняется всего одной кнопкой с одной контактной группой на замыкание и без фиксации. Работает схема следующим образом: при подаче питания конденсатор С1 через резистор R1 и замкнутые контакты К1.1 заряжается практически до напряжения питания. При нажатии на кнопку S1 через её замкнувшиеся контакты, через замкнутые контакты K1.1 и резистор R1 напряжение питания подается на катушку реле К1, что приводит к включению реле. Контактная группа К1.1 переключается и теперь питание на реле поступает через резистор R1 и замкнувшиеся контакты К1.1. На время пролёта контактов реле при переключении питание катушки осуществляется за счёт накопленного заряда конденсатора С1.

После замыкания контактов реле конденсатор С1 разряжается через резистор R2. При следующем нажатии на кнопку S1, происходит заряд конденсатора С1 из-за чего напряжение на катушке реле падает и происходит размыкание её контактов. Схема возвращается в исходное состояние. Элементы R1 и C1 образуют цепь с постоянной времени в 150 миллисекунд, что достаточно для срабатывания большинства типов электромагнитных реле.

Обратите внимание, что резистор R1 является подстроечным, и следует подбирать под каждое реле индивидуально.

Схема реле с управлением одной кнопкой

Эта схема представляет собой аналог кнопки с фиксацией. Вся конструкция очень проста и реализована на самом реле и одном транзисторе. При первом нажатии на кнопку транзистор открывается током разряда конденсатора, реле замыкается и блокируется по базовой цепи транзистора своими же контактами. Конденсатор при этом отключается от питания и, если отпустить кнопку, быстро разряжается через диод и резистор. Если теперь нажать на кнопку вторично, то транзистор запрется и отключит реле. Естественно, реле должно иметь вторую пару контактов.

Правда если надо таким образом управлять включением сетевого питания, то возникает проблема, заключающаяся в том, что в начале схема обесточена. В телевизорах при включении их от пульта или в компьютерах с корпусами АТХ это решается тем, что при подключении шнура питания подобная схема сразу получает питание, а уж включать основное питание будем позже. Что касается твердотельных реле – информация по ним находится в этой статье.

Схемы включения реле и пускателей

Схемы включения реле и пускателей

Программа КИП и А

Здесь представлены и рассматриваются типовые схемы включения реле / пускателей в устройствах КИП и А.

Схемы достаточно тривиальны и широко распространены, но тем не менее могут представлять интерес для начинающих работников КИП и А.

Внимание! Так как все схемы работают под напряжением 220 Вольт, опробование и наладка должна производиться квалифицированным персоналом с соответствующей группой допуска по электробезопасности.

Простая схема управления реле / пускателем

Простая схема управления (включение / выключение) трехфазным электродвигателем приведена на рисунке 1.


Рисунок 1. Простая схема управления реле / пускателем


K1 – реле / пускатель ~220 Вольт с 4 нормально разомкнутыми контактами.

SB1 – кнопка «Пуск» с 1 нормально разомкнутым контактом

SB2 – кнопка «Стоп» с 1 нормально замкнутым контактом

K1.1 – нормально разомкнутый контакт реле K1

K1.2…K1.4 – контакты реле K1 для коммутации силовых цепей

Принцип действия

При нажатии кнопки «Пуск» (SB1), напряжение ~220 Вольт между фазой и нулевым проводом подается через нормально замкнутый контакт SB2 кнопки «Стоп» на катушку реле / пускателя K1.

Реле срабатывает и замыкает как три силовых контакта, подключая электродвигатель к трехфазной цепи, так и контакт самоподхвата K1.1, удерживающий реле во включенном состоянии.

При нажатии кнопки «Стоп» (SB2), питание катушки реле K1 прекращается, и оно переходит в исходное состояние разрывая как контакты силовой цепи, так и контакт самоподхвата K1.1.

Хотя на схеме показан процесс включения трехфазного электродвигателя, эта схема является классической и пригодна для различных целей, где используются две кнопки «Пуск» и «Стоп», с соответствующими изменениями в силовой части схемы.

Схема управления реверсивным электродвигателем

Еще одна широко используемая схема включения реле / пускателей для управления реверсивным электродвигателем приведена на рисунке 2.


Рисунок 2. Схема управления реверсивным электродвигателем


K1, K2 – реле / пускатель ~220 Вольт с 4 нормально разомкнутыми контактами и одним нормально замкнутым.

SB1, SB2 – кнопки «Вперед», «Назад» с одним нормально разомкнутым контактом.

SB3 – кнопка «Стоп» с 1 нормально замкнутым контактом

Принцип действия

При нажатии кнопки SB1Вперед»), напряжение ~220 Вольт подается через нормально замкнутый контакт SB3 кнопки «Стоп» и нормально замкнутый контакт K2. 2 реле K2 на катушку реле K1.

Оно замыкает свой контакт самоподхвата K1.1, удерживая таким себя во включенном состоянии.

Кроме того, оно размыкает нормально замкнутый контакта K1.2 в цепи кнопки SB2 «Назад», предотвращая этим самым срабатывание реле K2 при нажатии кнопки «Назад». Иначе бы произошло короткое замыкание между фазами «B» и «С».

При нажатии кнопки SB3Стоп»), цепь питания катушки реле K1 разрывается, оно переходит в исходное состояние, отключая силовые цепи питания электродвигателя.

При нажатии кнопки SB2Назад»), напряжение ~220 Вольт подается через нормально замкнутый контакт SB3 кнопки «Стоп» и нормально замкнутый контакт K1.2 реле K1 на катушку реле K2. Оно замыкает свой контакт самоподхвата K2.1, удерживая таким себя во включенном состоянии.

Кроме того, оно размыкает нормально замкнутый контакта K2.2 в цепи кнопки SB2 «Вперед», предотвращая этим самым срабатывание реле K1 при нажатии кнопки «Вперед».

Силовые цепи питания электродвигателя собраны так, что при срабатывании реле K2, фазы «B» и «С» меняются местами и электродвигатель вращается в обратную сторону.

При нажатии кнопки SB3Стоп»), цепь питания катушки реле K2 разрывается, оно переходит в исходное состояние, отключая силовые цепи питания электродвигателя.

Замечания.

Для повышения надежности схемы, существуют промышленные блоки управления реверсивным электродвигателем, в которых кроме электрического блокирования включения противоположных реле / пускателей, применяются и механические рычаги блокирования одновременного срабатывания двух реле K1 и K2. В редких случаях это может происходить, когда силовые контакты одного из реле подгорели (залипли).



РЕЛЕ

   В этой статье мы поговорим о Реле. Реле это устройство, созданное для коммутации электрических цепей, которое может осуществляться в устройствах автоматики даже без помощи человека. Рассмотрим поподробнее, какие существуют типы, и для каких целей служат реле. Самое распространенное электромагнитное реле может быть в двух положениях: включено и отключено. Состоит реле из контактов, катушки, подвижного якоря, толкателя контактной системы, выводов реле. Фото катушки магнитного пускателя (реле), изображено на нижеприведенном рисунке, все катушки сделаны по одному принципу:

Катушка магнитного пускателя

   Катушка представляет собой медный провод, намотанный на оправке, и представляет собой, в простейшем случае цилиндр, внутри которого находиться сердечник электромагнита. При подаче напряжения на выводы катушки, она втягивает в себя сердечник по принципу электромагнита, при этом толкатель двигает (толкает) подвижную систему контактов, часть из которых при этом замыкается, а часть размыкается.

Рисунок строение реле

   Далее изображено схематическое обозначение основных деталей, из которых состоит реле и которые необходимы нам для понимания его работы:

Схематические обозначения деталей реле

 — Под цифрой один изображена катушка электромагнитного реле, так она обозначается на принципиальных схемах.
 — Под цифрой два изображен свободно разомкнутый контакт.
 — Под цифрой три изображен свободно замкнутый контакт.

   А здесь изображены катушка и группы контактов вместе:

Схематическое обозначение катушки и контактов

   Контакты реле могут быть, как свободно замкнутыми, так и свободно разомкнутыми. Свободно замкнутые, это те контакты, которые в отсутствие напряжения на катушке реле находятся в замкнутом состоянии. Свободно разомкнутые контакты соответственно в отсутствие напряжения находятся в разомкнутом состоянии. Реле бывают рассчитанные на работу, как от переменного, так и от постоянного тока. На фотографии можно видеть маломощное электромагнитное реле:

Фотография электромагнитного реле

   Электромагнитные реле выпускаются на разную мощность, начиная от низковольтных малогабаритных реле, магнитных пускателей осуществляющих управление двигателями и цепями управления станков, до мощных контакторов (сделанных тоже по типу реле) осуществляющих коммутацию значительных токов и позволяющих управлять работой больших двигателей в насосных станциях, котельных и других объектах электроустановок. На рисунке ниже изображен магнитный пускатель серии ПМЕ:

Магнитный пускатель ПМЕ

   Подобные магнитные пускатели имеют катушку, рассчитанную на напряжение питания от 110 до 380 вольт для работы от сети переменного тока. Магнитные пускатели помимо силовых контактов, рассчитанных на большую нагрузку, имеют вспомогательные свободно замкнутые и свободно разомкнутые контакты. Вспомогательные контакты используются в цепях управления устройством, например токарным или сверлильным станком. Ниже на рисунке схема нереверсивного пуска электродвигателя.

Схема нереверсивного пуска электродвигателя

   В левой части, как нам известно, из приведенных выше схематических изображений, изображены под обозначением КМ три спаренных для одновременного включения силовых контактов включения электродвигателя. Прямоугольник, обозначенный КМ, это как мы знаем, обозначение катушки пускателя. Свободно разомкнутый контакт, находящийся под обозначением кнопки SBC (которая, кстати, является кнопкой включения электродвигателя) служит контактом так называемого «самоподхвата питания”. Рассмотрим вкратце эту схему, являющуюся типичной схемой нереверсивного включения двигателя (по такой схеме устроены приводы наждаков на производстве”:

Наждачная бабка фото

   После нажатия кнопки SBC питание подается на катушку пускателя (реле) КМ. Замыкаются силовые и вспомогательный контакт магнитного пускателя. При этом включается двигатель. Для какой цели нам служит вспомогательный контакт «самоподхвата питания” ? Если бы его не было и мы отпустили кнопку включения SBC, то катушка была бы у нас обесточена и двигатель остановился. Контакт «самоподхвата питания”, замыкаясь враз с силовыми контактами, шунтирует кнопку включения своими контактами и после её отпускания питание с катушки не пропадает, до тех пор, пока не будет нажата кнопка остановки двигателя SBT. Либо не будет обесточен станок или иное устройство, в котором будут установлены этот двигатель и схемы управления. Дальше изображен мощный контактор, устройство которого как уже писалось выше также основано на принципе действия электромагнитного реле:

Реле контактор

Тепловые реле

   Второй тип реле, также широко используемый в электротехнике, это тепловые реле. Фото теплового реле приводится на следующем рисунке:

Фото тепловое реле

   Эти реле очень часто используются в паре с электромагнитными реле (пускателями и контакторами) для защиты электрических цепей с электродвигателями от перегрузок. Если кто-нибудь обратил внимание, на рисунке, где была приведена схема нереверсивного пуска электродвигателя, присутствует и такое схематическое изображение:

Изображение на схеме тепловое реле

   Ниже на рисунке показано устройство теплового реле:

Рисунок устройство теплового реле

   Как устроено тепловое реле: в его состав входит биметаллическая пластина, сделанная из двух металлов имеющих различный коэффициент расширения. При нагреве биметаллическая пластина изгибается и освобождает пружину, которая размыкает силовые контакты теплового реле. Происходит это мгновенно, в целях быстрого гашения дуги. Так обозначается, на схемах (выделено красным) тепловое реле.

Обозначение на схема теплового реле

   На рисунке под цифрой 2 изображены контакты теплового реле, которые размыкаются при срабатывании теплового реле и обесточивают двигатель. Под цифрой 1 показаны контакты теплового реле, которые входят в цепь с биметаллической пластиной. После срабатывания реле можно включить заново, после остывания пластины нажав на толкатель, размещенный на тепловом реле.

Реле времени

   В радиоэлектронике и электротехнике часто используются так называемые реле времени:

Реле времени фото

   Такие реле предназначены для выдержки времени, по истечении которого включается другое устройство, подключенное к реле времени. Существуют и находят применение в электронике также герконовые реле. Герконы — это герметичные устройства управляемые магнитным воздействием. Фото герконового реле и его устройство приведено на картинках расположенных ниже:

Герконовое реле фото

   Современным трендом является использование твердотельных реле — где полностью отсутствуют подвижные части, а функцию коммутатора берут на себя силовые тиристоры или транзисторы, но об этом вы можете почитать здесь. Обзор подготовлен специально для сайта Радиосхемы, с вами был AKV.

   Форум по автоматике и реле

2.5.Реле самоподхвата

Очень
часто нужна схема, которая сохраняет
включенный режим, так называемый
самоподхват.

Эл.
Схема / символ в
LOGO!

Включение

Описание

Вход
S

Через
вход S
(Set)
Вы устанавливаете выход Q
на 1

Вход
R

Через
вход R
(Reset)
Вы сбрасываете выход Q
на 0 Если S
и R
одновременно 1, то сначала осуществляется
сброс (сброс имеет приоритет перед
установкой).

Параметр
Par

Par
имеется только в вариантах LOGOL.-I

Этот
параметр включает и выключает
реманентность

Rem:

Off=
нет реманентности

on
= состояние ременентно запоминается

Выход
Q

Q
включается с S
и остается включенным, пока не
установется вход R.

Характеристика
коммутационного процесса

Реле
самоподхвата
— простой двоичный элемент памяти.
Значение на выходе
зависит от состояний на входах и прежнего
состояния на выходе.

2.6. Симметричный задатчик тактовых импульсов

Эл.
Схема / символ в LOGO!

Включение

Описание

Вход
En

Через
вход En
(Enable)
Вы включаете и выключаете датчик
тактовых импульсов

Параметр
Т

Т
— время, на которое выход включается
или выключается.

Выход
Q

Q
включается и выключается циклически
со временем такта Т.

2.7. Счетчик прямого и обратного счета

Эл.
Схема / символ в LOGO!

Включение

Описание

Вход
R

Через
вход R
(Reset)
Вы устанавливаете внутреннее значение
счетчика и сбрасываете выход в 0
(Сброс имеет приоритет перед Cnt).

Вход
Cnt

Счетчик
считает изменения состояний на входе
Cnt
(Count)
с 0 на 1. Изменение состояния с 1 на 0
не считается. Максимальная частота
счета на входных клеммах: 5 Гц

Вход
Dir

Через
вход Dir
(Direction-
направление) Вы задаете направление
счета: Dir
= 0: счет вперед Dir
= 1: в обратном направлении

Параметр
Par

Обратите
внимание на примечание к заданию
параметра Par
в связи с таблицей.

Выход
Q

Q
включается при достижении значения
счетчика (Parameter
Par
или Lim
— см. ниже.).

Задание
параметра
Par

Если
внутреннее значение счетчика равно или
больше Par
(параметр) или Urn,
то устанавливается выход. При переполнении
в любом направлении счетчик останавливается.

Par
может находиться в пределах между 0 и
9999 . Um
может находиться в пределах между 0 и
999999 .

Rem:
Этот параметр позволяет включать и
выключать реманентность внутреннего

значения
счетчика Cnt
в LOGO!.I

off
= нет реманентности

on
= значения счетчика Cnt
запоминается реманентно Степень
защиты:

+:
Параметр Par
или Lim
можно изменить в рабочем режиме.

Параметр
Par
или Lim
можно изменить только на этом месте при
программировании. В рабочем режиме
изменения невозможны.

З.
Вторая
программа

Для
второй программы немного видоизменим
первую. Давайте сначала рассмотрим
электрическую схему для второй программы:

Первую
часть схемы Вы уже знаете. Оба переключателя
S1
и S2
включают реле. Это реле должно включать
потр. Е1 Реле должно выключать потр. с
12 минутной задержкой

в
LOGO!
программа для этого выглядит следующим
образом:

Вы
снова находите блок ИЛИ и реле выхода
Q1
из первой программы. Новым является
только задержка выключения. Так Вы
видоизменяете Вашу первую программу:
Включите
LOGO!
в режим редактирования

  1. Включите
    LOGO!
    в режим работы Программирование (нажать
    одновременно клавиши ◄, ► и ОК)

  2. Выберите
    в главном меню «Program..»

(•>’
передвинуть на «Program..»
и нажать ОК)

Выберите
в меню программирования «Edit
Prg»
(•>’
передвинуть на «Edit
Prg»
и нажать ОК)

Теперь
вы можете изменять существующую
программу. Ввод
в программу
дополнительного блока Подведите курсор
под
В
в
В01 (В01
номер блока ИЛИ).

Переместить
курсор: Нажать кнопку

В
этом месте мы вводим
теперь новый блок. Нажмите клавишу ОК:

LOGO!
показывает
теперь список BN.

Выберите список SF
(клавиша
в)

В списке SF
Вы найдете
Блоки для специальных функций

Нажмите
клавишу ОК.

На
экране блок первой
специальной функции:

При выборе блока
для специальной или основной функции
LOGO!
показывает
блок функции. Курсор стоит на блоке и
имеет форму полного блока. С помощью
клавиш В или Y
Вы выбираете
нужный блок.

Выберите нужный
блок (задержка выключения -см. следующий
рисунок) и ОК:

Введенный блок
получает номер блока В02. Подключенный
до этого к Q1
блок В01
автоматически подключается к самому
верхнему входу введенного блока Курсор
стоит на самом верхнем входе введенного
блока

Блок
для задержки выключения имеет 3 входа.
Самый верхний вход — это вход триггера
(Trg).
Через этот вход Вы запускаете задержку
выключения. В нашем примере задержка
выключения запускается блоком ИЛИ В01.
Через вход Reset
Вы сбрасываете время и выход. Через
параметр Т Вы устанавливаете время для
задержки выключения. В нашем примере
мы не используем вход Reset
задержки выключения. Мы обозначаем его
знаком ‘х1.
Как это делается, Вы уже видели в первой
программе. Еще раз для напоминания:

    1. Установите
      курсор под R:
      клавиша ▲ или ▼

    2. Перейдите
      на режим ввода: клавиша ОК

    3. Выберите
      список Со: клавиши ▲ или ▼

    4. Подтвердите
      список Со: клавиша ОК

    5. Выберите
      ‘х1: клавиши

      или

Подтвердите V: клавиша
ОК Так должен теперь выглядеть дисплей:

Теперь
введите время Т для задержки выключения:

      1. Если
        курсор еще не стоит под Т, то передвиньте
        его под Т:

клавиши
А
или
т

      1. Перейти
        в режим ввода: клавиша ОК

Для
параметров LOGO!
показывает окно параметров:

Курсор
стоит на первой позиции значения времени.
Так Вы изменяете значение времени:

Клавишами
< и ► Вы двигаете курсор взад и вперед.
Клавишами А и
V
Вы изменяете значение на позиции. Если
Вы ввели текущее значение, нажмите
клавишу ОК. Установите время Т = 12:00
минут:

        1. Установите
          курсор на первую позицию: клавиши
          ◄или ►

        2. Выберите
          цифру ‘1’: клавиши

          или ▼

        3. Установите
          курсор на вторую позицию: клавиши
          ◄или ►

        4. Выберите
          цифру ‘2’:
          клавиши

          или ▼

        5. Установите
          курсор на единицу измерения ,
          клавиши ◄или ►

        6. Выберите
          единицу
          времени м для минут: клавиши

          или ▼

Индикация
параметров/ убрать индикацию

Если
Вы хотите, чтобы параметр не отображался
в режиме параметрирования:

        1. Установите
          курсор на вид защиты: клавиши ◄или ►

Выберите вид защиты
‘-‘: клавиши ▲ или
▼ На
дисплее вы должны сейчас увидеть:

. или ► от блока
к блоку и с помощью ▲ и ▼
к различным входам одного блока. Как
Вы завершаете ввод программы,
Вы уже знаете из первой программы.
В качестве
напоминания:

          1. Назад
            в меню программирования: клавиша ESC

          2. Назад
            в основное меню: клавиша
            ESC

          3. ‘>’установить
            на ‘Start’: клавиши
            ▲или ▼

          4. Подтвердить
            старт: клавиша
            ОК LOGO!
            теперь вновь в RUN:

Контрольные
вопросы.

1Что
называют специальными микроконтроллера
LOGO!?

            1. Функция
              задержки включения ?

            2. Функция
              задержки выключения ?

            3. Функция
              импульсного реле ?

            4. Функция
              реле времени ?

в.
Функция реле самоподхвата ?

              1. Функция
                симметричного задатчика тактовых
                импульсов ?

                1. Функция
                  реверсивного счетчика ?

Литература

                  1. Густав Олссон,
                    Джангуидо Лиани Цифровые системы
                    автоматизации и управления.-СПб.:
                    Невский диалекг,2001

10 простых самоделок на реле. | Электронные схемы

управление одной кнопкой на одном реле

Схема управления нагрузкой на одном реле и одной кнопкой.Реле с замкнутым и разомкнутым контактом,сопротивление обмотки 300 Ом,с другим сопротивлением надо подбирать резисторы.Когда реле выключено,заряжается конденсатор,нажав на кнопку,реле срабатывает,конденсатор разряжается на резистор. Нажав еще раз на кнопку,конденсатор зашунтирует реле и реле вновь придет к начальному состоянию.

управление одной кнопкой двумя реле

Когда подано питание,два реле выключены.Когда происходит нажатие кнопки,включается реле В,но пока кнопка не отжата,реле А зашунтировано и не работает.Когда кнопка отжата,реле А включается и переключает контакты А-А.Когда вновь будет нажата кнопка,контакты А-А зашунтируют реле В и оно отключит реле А при отжатии кнопки.

защита от переполюсовки питания на реле

Защита питания от переполюсовки.Схема слева не потребляет энергии во время работы,реле с нормально замкнутым контактом.Если поменять местами полярность питания,реле сработает и включит мигающий светодиод.Вторая схема с разомкнутым контактом,потребляет катушка ток во время работы.

реле с задержкой включения на транзисторе

Реле с задержкой включения на на 7-секунд.Время задается резистором R2 и C1.Подаете питание,реле сразу не сработает,а включиться через определенное время.

реле с самоподхватом

Реле с самоподхватом.Когда подано питание,реле не работает.Нажимаете на кнопку Пуск,реле срабатывает и блокирует своими контактами кнопку Пуск.Чтобы отключить питание,надо нажать кнопку Стоп.

сенсор на одном транзисторе

Простой сенсор включения-выключения реле.Дотронулись пальцем до Включить,реле сработает.Дотронулись Выключить,реле выключиться.Проверял по времени 30 минут,держит реле транзистор нормально.

таймер выключения на одном транзисторе

Таймер выключения на одном транзисторе.Когда нажата кнопка,реле включается и будет включено до тех пор,пока конденсатор не разрядится до напряжения закрытия транзистора.С сопротивлением 1МОм и емкостью 47мкФ,время задержки будет 1 минуту.

мигалка на реле

Простая мигалка на реле.Реле должно быть с нормально замкнутыми контактами.Лампа накаливания на 2.5В.Лампу можно применить и на 6.3В,подключив параллельно конденсатору.Конденсатор С1 служит для удержания на некоторое время катушку реле.

датчик влажности мостовая схема

Датчик влажности собран на составном транзисторе кт972. На резисторах собран мост,в плечо которого подключен датчик влажности.Если сопротивление моста начнет изменяться,транзистор включиться и сработает реле.

автомат освещения на одном транзисторе

Автомат освещения для включения-выключения нагрузки,в зависимости от освещения.Датчиком служит солнечный элемент из садового светильника.Чувствительность срабатывания регулируется подстроечным резистором.

Устройство, схема и подключение промежуточного реле. Часть 2

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем тему о промежуточном электромагнитном реле. В первой части статьи мы рассмотрели устройство, принцип работы, электрическую схему реле и обозначение реле на принципиальных электрических схемах, а в этой части рассмотрим основные параметры и схемы включения реле.

5. Основные параметры электромагнитных реле.

Основными параметрами, определяющими нормальную работоспособность реле и характеризующие эксплуатационные возможности, являются: 1. Чувствительность. 2. Ток (напряжение) срабатывания. 3. Ток (напряжение) отпускания. 4. Ток (напряжение) удержания. 5. Коэффициент запаса. 6. Рабочий ток (напряжение). 7. Сопротивление обмотки. 8. Коммутационная способность. 9. Износостойкость и количество коммутаций. 10. Количество контактных групп. 11. Временны́е параметры: время срабатывания, время отпускания, время дребезга контактов. 12. Вид нагрузки. 13. Частота коммутаций. 14. Электрическая изоляция.

Все эти параметры подробно приводятся в технических условиях (ТУ), справочниках или в руководствах по применению реле. Однако мы рассмотрим лишь некоторые из них, которыми, как правило, пользуются при повторении радиолюбительских конструкций.

1. Чувствительность реле определяется минимальной мощностью тока, подаваемой в обмотку реле и достаточной для приведения в движение якоря и переключения контактов. Чувствительность различных реле неодинаковая и зависит от конструкции реле и намоточных данных катушки. Чем меньше электрическая мощность тока, необходимая для срабатывания реле, тем реле чувствительнее. Как правило, обмотка более чувствительного реле содержит бо́льшее число витков и имеет бо́льшее сопротивление.

Однако в технической документации параметр чувствительность не указывается, а определяется как мощность срабатывания (Рср) и вычисляется из сопротивления обмотки и тока (напряжения) срабатывания:

2. Ток (напряжение) срабатывания определяет чувствительность реле при питании обмотки минимальным током или напряжением, при котором реле должно четко сработать и переключить контакты. А для их удержания в сработанном положении на обмотку подаются рабочие значения тока или напряжения.

Ток или напряжение срабатывания указывается в технической документации для нормальных условий и является контрольным параметром для проверки реле при их изготовлении и не является рабочим параметром.

3. Ток (напряжение) отпускания приводится в технической документации для нормальных условий и не является рабочим параметром. Отпускание реле (возвращение контактов в исходное состояние) происходит при снижении тока или напряжения в обмотке до значения, при котором якорь и контакты возвращаются в исходное положение.

4. Рабочий ток (напряжение) обмотки указывается в виде номинального значения с двухсторонними допусками, в пределах которых гарантируется работоспособность реле.

Верхнее значение рабочего тока или напряжения ограничивается в основном температурой нагрева провода обмотки, а нижнее значение определяется надежностью работы реле при снижении напряжения источника питания. При подаче на обмотку реле тока или напряжения в указанных пределах реле должно четко срабатывать.

5. Коммутационная способность контактов реле характеризуется величиной мощности, коммутируемой контактами. В технической документации коммутируемая мощность указывается верхним и нижним диапазоном коммутируемых токов и напряжений, в пределах которых гарантируется определенное число коммутаций (срабатываний).

Нижний предел токов и напряжений, коммутируемых контактами, ограничивается величиной переходного сопротивления материала, из которого выполнены контакты. Для большинства промежуточных электромагнитных реле нижним пределом является нагрузка контактов током 10 – 50 мкА при напряжении на контактах 10 – 50 мВ.

Верхним пределом токов и напряжений является нагрузка контактов максимальным коммутирующим током, предусмотренным в технической документации. Верхний предел ограничивается температурой нагрева контактов, при которой снижается механическая прочность контактных материалов, что может привести к нарушению рабочей поверхности.

6. Подключение промежуточных реле.

Схемы включения промежуточных реле практически ни чем не отличаются от схем включения контакторов и магнитных пускателей. Разница состоит лишь в мощности коммутируемой нагрузки. Если контакты промежуточных реле ограничены коммутационной мощностью контактов, составляющей около 5 А, то магнитные пускатели и контакторы способны коммутировать токи более 50 А и напряжения свыше 1000 В.

Разберем подключение реле на примере простых схем.

6.1. Схема с нормально разомкнутым контактом.

Схема питается от источника постоянного тока GB1 напряжением 12 В и состоит из кнопочного выключателя SB1, катушки реле KL1 и лампы накаливания HL1.

В исходном состоянии, когда контакты выключателя SB1 разомкнуты, напряжение питания на катушке реле KL1 отсутствует. Контакт реле KL1.1, стоящий в цепи питания лампы HL1, разомкнут, и на лампу не поступает напряжение.

При замыкании контактов выключателя SB1 напряжение от батареи GB1 поступает на обмотку реле KL1. Реле срабатывает, его контакт KL1.1 замыкается и включает лампу HL1.

При размыкании контактов выключателя SB1 движение тока через обмотку реле прекращается и реле возвращается в исходное положение.

6.2. Схема с нормально замкнутым контактом.

В исходном состоянии, когда контакты выключателя SB1 разомкнуты, реле KL1 обесточено, его нормально замкнутый контакт KL1.1 замкнут и напряжение питания 12 В поступает на лампу HL1. Лампа горит.

При замыкании контактов выключателя SB1 напряжение поступает на обмотку реле KL1. Реле срабатывает, его контакт KL1.1 размыкается и разрывает цепь питания лампы HL1. Лампа гаснет.

При размыкании контактов выключателя SB1 движение тока через обмотку реле прекращается и реле возвращается в исходное положение.

6.3. Схема с нормально замкнутым и нормально разомкнутым контактами.

В этой схеме используются сразу два контакта реле KL1.
В исходном состоянии, когда контакты выключателя SB1 разомкнуты, реле KL1 обесточено и его нормально разомкнутый контакт KL1.1 разомкнут, а нормально замкнутый KL1.2 замкнут. При этом лампа HL1 не горит, а лампа HL2 горит.

При замыкании контактов выключателя SB1 реле срабатывает и его контакт KL1.1 замыкается, а KL1.2 размыкается. Контакт KL1.1 замыкается и включает лампу HL1, а контакт KL1.2 размыкается и выключает лампу HL2.

При размыкании контактов выключателя SB1 движение тока через обмотку реле прекращается и реле возвращается в первоначальное положение.

Рассмотренная схема включения реле не обеспечивает гальваническую развязку между обмоткой реле и нагрузкой, так как они питаются от общего источника напряжения. Т.е. если необходимо коммутировать нагрузку, например, с рабочим переменным напряжением 220 В, то и реле необходимо использовать с обмоткой, рассчитанной на такое же рабочее напряжение. Если же разделить управление обмоткой и нагрузкой, то их можно применять с любым напряжением.

6.4. Схема с гальванической развязкой.

На схеме показаны две цепи – управляющая и исполнительная (силовая):

управляющая цепь питается напряжением 12 В и включает в себя источник постоянного тока GB1, кнопочный выключатель SB1 и катушку реле KL1;

исполнительная цепь, или ее еще называют силовой, питается переменным напряжением 220 В. В нее входят две лампы накаливания HL1 и HL2, рассчитанные на рабочее напряжение 220 В, и два контакта реле KL1.1 и KL1.2, служащие для управления лампами.

При замыкании контактов выключателя SB1 напряжение от батареи GB1 поступает на обмотку реле KL1. Реле срабатывает и его контакт KL1.1 замыкается, а KL1.2 размыкается. Контакт KL1.1 замыкаясь включает лампу HL1, а контакт KL1.2 размыкаясь выключает лампу HL2.

6.5. Схема технологической сигнализации.

А теперь рассмотрим схему технологической сигнализации, используемую в системах управления технологическими процессами. Работа такой схемы заключается в контролировании технологических параметров (температура, давление, уровень) и выдаче световой и звуковой информации об отклонении этих параметров за пределы заданных значений.

Для контроля за технологическими параметрами применяют специализированные датчики и приборы, например, сигнализаторы, электроконтактные манометры и т.д., контакты которых задействованы в схеме сигнализации. При выходе параметра за пределы допустимого значения контакт датчика или прибора замыкается или размыкается и этот сигнал запускает сигнализацию в работу.

Рассмотрим упрощенную схему с одним контролируемым параметром.

Схема состоит из двух кнопок SB1 и SB2, двух промежуточных реле KL1 и KL2, сирены HA1, лампы накаливания HL1 и контакта датчика Р1.

При отклонении технологического параметра от заданного значения замыкается контакт датчика Р1 и включаются световая и звуковая сигнализации. Световая сигнализация HL1 включается при срабатывании реле KL2, которое своим нормально разомкнутым контактом KL2.1 подает фазу А1 на лампу. Звуковая сигнализация НА1 включается через замкнутый контакт датчика Р1 и нормально разомкнутый контакт KL1.2. И пока контакт Р1 не разомкнется лампа будет светить, а сирена звенеть.

Чтобы сирена постоянно не звенела, ее отключают нажатием кнопки SB2. При этом фаза А1 через контакт Р1 и контакты кнопки SB2 поступит на катушку реле KL1. Реле сработает и своим нормально разомкнутым контактом KL1.1 встанет на самоподхват, а нормально замкнутым контактом KL1.2 разорвет цепь питания звонка НА1. При возвращении технологического параметра в норму контакт датчика Р1 разомкнется и схема сигнализации вернется в первоначальное состояние.

Для проверки работоспособности сигнализации предусмотрена кнопка SВ1. При ее нажатии фаза А1 через нормально замкнутый контакт KL1.2 поступает на сирену НА1 и сирена начинает звенеть. И одновременно фаза А1 поступает на катушку реле KL2, которое срабатывает и своим контактом KL2.1 включает лампу HL1.

И в дополнение к статье видеоролик о промежуточных реле.

Ну вот в принципе и все, что хотел сказать о промежуточных реле.
Удачи!

Литература:

1. И. Г. Игловский, Г. В. Владимиров – «Справочник по электромагнитным реле», Л., Энергия, 1975 г.
2. М. Т. Левченко, П. Д. Черняев – «Промежуточные и указательные реле в устройствах релейной защиты и автоматики», Энергия, Москва, 1968, (Б-ка электромонтера, вып. 255).
3. В. Г. Борисов, – «Юный радиолюбитель», Москва, «Радио и связь» 1992 г.

% PDF-1.3
%
127 0 объект
>
эндобдж
xref
127 116
0000000016 00000 н.
0000002672 00000 н.
0000003546 00000 н.
0000003780 00000 н.
0000004240 00000 н.
0000004421 00000 н.
0000004668 00000 н.
0000004956 00000 н.
0000005096 00000 н.
0000006649 00000 н.
0000006672 00000 н.
0000009270 00000 н.
0000009293 00000 н.
0000012031 00000 н.
0000012211 00000 п.
0000012417 00000 п.
0000015881 00000 п.
0000016214 00000 п.
0000016497 00000 п.
0000016965 00000 п.
0000017268 00000 п.
0000017520 00000 п.
0000017857 00000 п.
0000018414 00000 п.
0000018783 00000 п.
0000019174 00000 п.
0000019693 00000 п.
0000019939 00000 п.
0000024267 00000 п.
0000024337 00000 п.
0000024535 00000 п.
0000024945 00000 п.
0000025640 00000 п.
0000025885 00000 п.
0000025941 00000 п.
0000026023 00000 п.
0000026508 00000 п.
0000026747 00000 п.
0000045102 00000 п.
0000045464 00000 п.
0000046192 00000 п.
0000046421 00000 н.
0000046806 00000 п.
0000051435 00000 п.
0000051824 00000 п.
0000052420 00000 п.
0000052443 00000 п.
0000055512 00000 п.
0000055599 00000 п.
0000055821 00000 п.
0000056066 00000 п.
0000056843 00000 п.
0000056924 00000 п.
0000057249 00000 п.
0000057948 00000 н.
0000058207 00000 п.
0000058409 00000 п.
0000058645 00000 п.
0000058839 00000 п.
0000058916 00000 п.
0000059384 00000 п.
0000059407 00000 п.
0000062874 00000 п.
0000062897 00000 п.
0000065800 00000 п.
0000065998 00000 п.
0000066080 00000 п.
0000066779 00000 п.
0000067020 00000 п.
0000067255 00000 п.
0000067449 00000 п.
0000067902 00000 н.
0000067979 00000 п.
0000068288 00000 п.
0000070244 00000 п.
0000070512 00000 п.
0000070676 00000 п.
0000070945 00000 п.
0000071172 00000 п.
0000071289 00000 п.
0000072673 00000 п.
0000072696 00000 п.
0000075177 00000 п.
0000075428 00000 п.
0000075969 00000 п.
0000076281 00000 п.
0000076537 00000 п.
0000076925 00000 п.
0000076993 00000 п.
0000077220 00000 п.
0000077407 00000 п.
0000077512 00000 п.
0000077722 00000 п.
0000077789 00000 п.
0000078029 00000 п.
0000078180 00000 п.
0000078492 00000 п.
0000078776 00000 п.
0000079035 00000 п.
0000079830 00000 н.
0000082233 00000 п.
0000082343 00000 п.
0000082639 00000 п.
0000084147 00000 п.
0000084602 00000 п.
0000084625 00000 п.
0000087294 00000 п.
0000087317 00000 п.
0000090569 00000 п.
0000090648 00000 н.
0000091436 00000 п.
0000092363 00000 п.
0000095654 00000 п.
0000128442 00000 н.
0000002729 00000 н.
0000003524 00000 н.
трейлер
]
>>
startxref
0
%% EOF

128 0 объект
>
эндобдж
241 0 объект
>
поток
HYLSAmV) hE *
& \ j S7lHGPAp ߵ (.ԋ? Id, Kqtj TudZ = hjXDg_ $ U {`KGS7̎ # AMBV`A | OEgE5 | =» YWH ߩ $ ‘g᫲ װ gALk «O05wLqo

DC 5V Многофункциональное реле с самоблокировкой PLC Cycle Timer Module Delay Time Switch Business & Industrial Реле

Многофункциональное реле с самоблокировкой постоянного тока 5 В, модуль таймера цикла ПЛК, реле времени задержки, Бизнес и промышленные реле

DC 5V Многофункциональное реле с самоблокировкой, модуль таймера цикла PLC, переключатель времени задержки

Релейный модуль таймера цикла ПЛК Переключатель времени задержки DC 5V Многофункциональный самоблокирующийся, 3D-принтер, Raspberry Pi, 1PC DC 5V 1 плата реле задержки канала, DC 5V LED освещение, 5V DC Motor.Многофункциональное реле с самоблокировкой, модуль таймера цикла ПЛК, переключатель времени задержки DC 5V, DC 5V Многофункциональный реле времени задержки модуля таймера цикла PLC с самоблокировкой, бизнес и промышленность, электрическое оборудование и материалы, реле, релейные модули и платы.

перейти к содержанию

DC 5V Многофункциональное реле с самоблокировкой, модуль таймера цикла PLC, переключатель времени задержки

DC 5V Многофункциональное реле с самоблокировкой, модуль таймера цикла ПЛК, реле времени задержки. Плата реле задержки 1PC DC 5V 1 канал.Светодиодное освещение DC 5V. Двигатель постоянного тока 5 В. 3д принтер. Raspberry Pi .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий: Бренд:: Небрендированные / универсальные, UPC:: Не применяется: MPN:: Многофункциональное реле с выдержкой времени 12 В, EAN:: Не применяется: Страна / регион производства:: Китай, Напряжение:: 5 В : ISBN:: Не применяется.

DC 5V Многофункциональное реле с самоблокировкой, модуль таймера цикла PLC, переключатель времени задержки

профессионально напечатано и разработано в США компанией Zexpa Inc. Ознакомьтесь с нашим выбором, качеством и характеристиками, которые вам требуются. Просто нажмите на верхнюю часть прямоугольной детали на краю дверной фурнитуры кармана. Инструмент для обжима. Инструмент для обжима проводов. Плоскогубцы. Для Electri, 2 тяжелых металлических втулки для подвешивания, Из-за различных факторов, таких как компьютерные мониторы, ⚽ Азиатский размер 2XL Бюст: 118 см / 46, Используемый контактор Telemecanique LP2D259 24V Катушка LP2 D259 ГАРАНТИЯ.Для более мечтательного и доступного платья. небольшая стена и эксклюзивные варианты линий, это лучший вариант подарка для любого геймера. BEST Detroit Diesel DD13 DD16 EPA07 10 GHG14 Руководство по топливной системе на компакт-диске. или просто заявить о себе в моде. также мониторы различаются по разрешению. Стоящая белка — около 4 дюймов в высоту, Red Plain LDPE Die Cut Handle Bag Plastic Bag. Серебряная роза / браслеты макраме / браслеты с узлами / тканые, однако бум популярности запонок был вызван бурными двадцатыми. сентиментальная ценность бесконечна, футболка New Shirt Ariana Grande Sweetener World Tour Concert 2019 года S-5XL.Чистота металла: серебро 925 пробы. женские брюки для бега женские леггинсы для йоги, это означает простую и легкую установку для вас, для iPhone X 8 7 4S материнская плата IC Chip Ball Soldering Net Пластина из нержавеющей стали. Традиционный регулируемый ремешок на запястье для надежной посадки. Этот прекрасный тяжелый металлический поднос имеет старинную золотую отделку подноса с ручками для переноски. ВКЛЮЧАЕТ — инфракрасную камеру с объективом, IC INTEL PLCC-44 AN82527 N82527 оригинал, 5PCS, Книжка-раскраска «Садовые тропы и лесные тропы» — большая (8.

DC 5V Многофункциональное реле с самоблокировкой PLC Модуль таймера цикла Таймер времени задержки
3D-принтер, Raspberry Pi, 1PC DC 5V 1 плата реле задержки канала, DC 5V светодиодное освещение, 5V двигатель постоянного тока.

Электромагнитное механическое самоудерживающееся реле — Выставка

Электромагнитное механическое самоудерживающее реле

Во-первых, обзор:

Электромагнитное механическое запирающее реле серии DB-2JB. Вся конструкция реле нова, удобна в установке и надежна в эксплуатации.Контактное сопротивление реле небольшое, а допустимая нагрузка на выходе Вэнь Шэнди и контакта большая. Это реле, специально разработанное для однофазных счетчиков электроэнергии с предоплатой.

Два. Конструктивные особенности:

Электромагнитное механическое самоблокирующееся реле серии DB-2JB работает в режиме механической самоблокировки, время работы катушки мгновенное, и катушка реле может быть отключена на долгое время после включения контактов или выключенный. Конструкция реле серии DB-2JB имеет клеммный тип, и внешний контакт может быть напрямую подключен к клемме клеммного гнезда счетчика ватт-часов.Реле серии DB-2JB закрывается механическим механизмом блокировки в состоянии закрытого контакта высокого давления, контактное давление при контактном давлении больше, чем у обычного реле, поэтому сопротивление контакта реле небольшое, обеспечивает надежность длительной работы с большим током.

Три. Условия использования:

Температура окружающей среды: -25 ~ 40 c;

Относительная влажность окружающего воздуха менее 85%

Атмосферное давление: 80 ~ 110 кПа;

Место работы: горизонтальная или вертикальная установка.

Четыре. Принцип работы:

Клеммы подключения реле типа DB-2JB подключаются непосредственно к однофазному активному счетчику ватт-часов после открытия крышки клеммной коробки. Подключите нейтральный провод (конец N) к точке динамического контакта управляющего реле счетчика электроэнергии с предоплатой. Зеленый провод реле DB-2JB соединен с подвижным контактом управляющего реле (нормально разомкнутый), а красный провод реле DB-2JB соединен с подвижным размыкающим контактом (нормально замкнутым) управляющего реле.

После подключения источника питания, когда реле управления притягивается (действие), катушка, подключенная зеленым проводом, находится под напряжением, а выходная клемма реле типа DB-2JB имеет выход питания. Поскольку реле типа DB-2JB использует самоблокирующийся механизм, при подключении к входной и выходной цепи питания катушка переключателя мгновенного действия (K) немедленно отключает катушку, нет электричества, и контактный выход заблокирован, цепь источника питания . Когда управляющее реле возвращается (возврат), красный выход питания проводов катушки, клемма реле DB-2JB отключают источник питания выходного питания, автоматическое отключение самоблокирующегося механизма для восстановления исходного состояния катушки под напряжением, катушка возврата переключателя (K) не находится под напряжением.Поскольку катушка реле типа DB-2JB не требует длительного источника питания, потребляемая мощность катушки реле очень мала, и источник питания можно сэкономить.

Пять. Инструкции для заказа:

— обратите внимание: наименование реле, тип (характеристики) и количество заказов

Пример заказа: 100 Номер модели электромагнитного механического самоудерживающегося реле типа DB-2JB60 Название модели 100 Электромагнитное механическое самоудерживающееся реле DB-2JB 60

Адрес: № 38 South Taoyuan Road, город Яочжуан, округ Цзяшань, город Цзясин, провинция Чжэцзян, Китай
Контактное лицо: Эльва Чжуан и Санни Ни
Телефон: + 86-573-84775555
Факс: + 86-573-84776699
Телефон: + 86-13732570078
Электронная почта: sales9 @ great-relay. com
[email protected]

Реле двухручного управления HR-20

Два ручного управления реле ЧСС 20 Функция: Два ручных управления реле для опасных рабочих процессов, таких как штамповка или нажатие.Оснащен светодиодами для индикации состояния кнопок. Может использоваться в приложениях с функцией самоудержания. Технические возможности, касающиеся требований безопасности: • Принудительные контакты • Две -полюсные входные клеммы для активирующих контактов, контролируемые на предмет короткого замыкания предохранителем PTC • Двухканальная функция самоудержания для выходных контактов • Трансформатор с защитой от короткого замыкания в версии 230 В переменного тока. Одобрения: AT Сертифицирован Сертификат SWEDEN SUVA CNA INSAI HR 20 Категория 4, EN 954-1 Тип III C, EN 574 • Самоудерживающаяся функция • Категория безопасности 4 / Тип IIIC • Защита от короткого замыкания с помощью предохранителя PTC • Съемные клеммы • Внешнее питание для исполнительного механизма датчика Duelco ручной TST-2 Преимущества для пользователя: • 2 NO предохранительных выхода • 1 выход сигнала NC • Нагрузка на контакты: AC 3 A / DC 3 A • Контроль внешних контактов • Возможность подключения дверного коврика / фотопереключателя • Светодиодная индикация состояния входа и выхода • Внешний источник напряжения для Duelco hand активатор датчика, TST-2 • Съемные клеммы • DIN-рейка mo unt • Конструкция основана на европейском стандарте EN 60 20 4-1 / EN 574 • Соответствует MD, EMC, LVD (98/37 / EC, 89/336 / EEC и 93/68 / EEC) • Типовые испытания ЕС в SAQ, Швеция Î Технические характеристики и физические размеры, см. Стр. 44-45 Одобрено: MD, EMC, LVD Блок-схема: 7 $ Внешний вид спереди: $ $; ; 8 7 7 7%) ДК Б))) 8Е. . Б А А. . 6+ 6+ 7 $. . 7 $ 9 ‘& P $ 287’ 8 (/ & 2 +5. A = Контур контроля и управления B = Контур включения 7 7 7 7 $% 38 Описание клеммы: A1 / A2: Электропитание (+) / Электропитание (-) T11: кнопка TA1 (общая) T12 / T13: вход TA1 NO / вход TA1 NC T21: кнопка TA2 (общий) T22 / T23: вход TA2 NO / вход TA2 NC X1: + выход для внешнего мониторинга X2: + вход для внешнего мониторинга B1 / B2: вход для самоудерживающейся K1 / вход для самоудерживающейся K2 13-14, 23-24: замыкающие предохранительные выходные контакты 31-32: замыкающий выходной контакт U: + 24В выход (для TST-2): Земля Информация для заказа Название артикула № артикула. HR 20 , 24 В постоянного тока 42 20 0241 HR 20 , 24 42 20 0240 HR 20 , 1 20 В переменного тока 42 20 1 20 0 HR 20 , 230 В переменного тока 42 20 2300 Описание клемм, Duelco hand < / strong> активатор датчика TST-2: 1: Общее соединение 2: НО контакт 3: НЗ контакт 4: Электропитание A1 (+) 5: Электропитание A2 (-) $

Удерживающий зажим реле Finder для использования с серией 55

Компоненты RS

Сертификат соответствия RoHS

Директивы ЕС 2011/65 / EU и 2015/863 ограничивают использование 10 перечисленных ниже веществ при производстве определенных типов электрического оборудования.

Хотя это ограничение юридически не применяется к компонентам, признается, что «соответствие» компонента актуально для многих клиентов.

RS определение соответствия RoHS:

  • Продукт не содержит веществ с ограниченным доступом в концентрациях и применениях, запрещенных Директивой
  • .

  • , а что касается компонентов, продукт может работать при более высоких температурах, необходимых для бессвинцовой пайки.

Ограниченные вещества и максимально допустимые концентрации в однородном материале, по массе:

Вещество Концентрация
Свинец 0. 1%
Меркурий 0,1%
ПБД (полибромированные дифенилы) 0,1%
ПБДЭ (полибромированные дифениловые эфиры) 0,1%
Шестивалентный хром 0,1%
Кадмий 0,01%
DEHP (бис (2-этилгексл) фталат) 0,1%
BBP (Бензилбутилфталат) 0.1%
DBP (дибутилфталат) 0,1%
ДИБФ (диизобутилфталат) 0,1%

Поставщик элемента, указанного ниже, проинформировал RS Components о том, что продукт «соответствует требованиям RoHS».

RS Components предприняла все разумные шаги для подтверждения этого утверждения. Информация относится только к продуктам, проданным на дату настоящего сертификата или после нее.

-совместимый Подробные сведения о продукте

Инвентарный номер RS 6667993
Описание продукта Удерживающий зажим реле Finder для использования с серией 55
Производитель / Марка Finder
Обозначение производителя 094.91,3

RS Components Ltd, Birchington Road, Corby, Northants, NN17 9RS, UK

Распечатать этот сертификат

% PDF-1.7
%
834 0 объект
>
эндобдж

xref
834 104
0000000016 00000 н.
0000003999 00000 н.
0000004175 00000 п.
0000004211 00000 п.
0000004402 00000 н.
0000004627 00000 н.
0000005294 00000 н.
0000005397 00000 н.
0000005664 00000 н.
0000008612 00000 н.
0000009005 00000 н.
0000009415 00000 н.
0000010020 00000 н.
0000010536 00000 п.
0000011079 00000 п.
0000011247 00000 п.
0000011900 00000 н.
0000012158 00000 п.
0000015657 00000 п.
0000016064 00000 п.
0000016434 00000 п.
0000017028 00000 п.
0000017084 00000 п.
0000017472 00000 п.
0000017679 00000 п. B @
J * B (B $ QqCi)
ERiT, E
5, ВД ֍.әwf; L

фиксирующие зажимы для реле, в Appa Balwant Chowk, Пуна, FJM Electronics

фиксирующие зажимы для реле, в Appa Balwant Chowk, Пуна, FJM Electronics | ID: 22944481655
Уведомление : преобразование массива в строку в /home/indiamart/public_html/prod-fcp/cgi/view/product_details.php в строке 290

Спецификация продукта

Размер std
Материал металл
Цвет silver
Марка imp
Название модели / номер RET102 CLIP

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 1988

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Оптовый дистрибьютор

Количество сотрудников До 10 человек

Годовой оборот до рупий50 лакх

IndiaMART Участник с сентября 2009 г.

GST27AADPM0114E2ZC

Основанная в 1988 году, мы, Naaz Electronics Corporation, Пуна, являемся одним из ведущих оптовиков, трейдеров, дистрибьюторов широкого спектра силовых реле оптимального качества, силовых конденсаторов и т.

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован.
