Самодельные электрокультиваторы: разновидности, принцип работы, изготовление своими руками — Бетонный завод в Феодосии: доставка продукции с РБУ от производителя

Содержание

Как сделать электрокультиватор своими руками: наиболее распространённые самодельные конструкции

Культиватор — это вид садовой техники, который заменяет ручной труд при обработке земли: рыхлит почву, формирует грядки. С его помощью можно очень быстро производить прополку, вносить удобрения. Это приспособление представляет собой механизированную тяпку с электрическим приводом.

Такой агрегат не подходит для больших площадей и разработки целины. Но на небольших участках, особенно там, где высаженные деревья и кустарники мешают применению более габаритной техники, самодельный электрокультиватор просто незаменим.

Особенности самодельного культиватора

Глубина обработки почвы электрокультиватором не более 30 см. Он отлично и быстро справляется с работой в цветниках и на небольших грядках. Большинство из этих моделей — мини-культиваторы. Они имеют небольшой вес, удобны в работе, ими могут пользоваться даже женщины и пенсионеры. В отличие от бензиновых моделей, электрокультиваторы абсолютно экологичны и пригодны для обработки почвы в теплицах и парниках.

Для небольших садовых участков нерентабельно покупать дорогостоящие агрегаты для вспахивания земли. Современный рынок предлагает большой выбор моделей культиваторов: многорядных, однорядных, прицепных, ротационных, дисковых, фрезерных и других видов. Весом они могут быть от 10 до 50 кг.

Большинство из них прекрасно справляются с обработкой почвы и имеют длительный рабочий цикл, поэтому они очень нужны в крупных хозяйствах. Но многие дачники предпочитают более выгодный в финансовом плане вариант — создание электрического культиватора своими руками.

Электрокультиватор — это приспособление с размещённым на раме редуктором и электродвигателем. К выходному редукторному валу крепятся рабочие сошник и фреза. Острые ножи фрезы обеспечивают качественное вспахивание почвы. Глубина захвата регулируется сошником.

С рамой соединяется руль с рукояткой, крепится транспортное колесо. Принцип работы такой: электродвигатель передаёт через червячный редуктор момент вращения фрезам. Управление электрокультиватором осуществляется при помощи соединённого с рамой руля.

Для того чтобы пользоваться механизированными устройствами, облегчающими работу на приусадебном участке, совсем необязательно покупать дорогой мотоблок или электрокультиватор. Удобное приспособление может изготовить любой знакомый с техникой человек. Существует несколько самых распространённых моделей самодельных электрокультиваторов.

Модель на базе двигателя от мясорубки

Многое из того, что потребуется для работы, можно найти в своём хозяйстве или без труда приобрести. Для изготовления элементов конструкции нужны:

Исправный двигатель от мясорубки;
Колёса с осями;
Авторессора;
Уголки;
Лом;
Винт;
2 трубы.

Из инструментов тоже многое найдётся под рукой:

Кувалда;
Плоскогубцы;
Набор ключей;
Молоток;
Сварочный аппарат, но если его нет, то совсем не нужно покупать, а можно взять напрокат.

К изготовленному из металла картеру редуктора прикручиваются 2 уголка, а к ним затем привариваются 2 трубы, которые будут служить рукоятками, поэтому они предварительно должны быть изогнуты до удобной в работе формы. Для прочности можно приварить между трубами металлическую распорку.

Далее, к уголкам привариваются оси для колёс, которые надо выбирать средних размеров. Потому что маленькие будут застревать в земле, а большими неудобно управлять.

В качестве вала используется обычный лом. Заготовка из него устанавливается во втулку, которая остаётся после удаления насадки мясорубки. Она убирается с помощью кувалды. Из авторессоры изготавливаются грунтозацепы, которые при монтаже надо слегка вывернуть винтообразно, чтобы легче было управлять культиватором. Затем их приваривают к валу под углом расположения 120 градусов.

Для удобства работы к ручке крепится выключатель, который подключается по схеме «треугольник», электропуск используется конденсаторный.

При быстром перемещении культиватора будут оставаться крупные комья земли, а если его передвигать медленно, то почва будет измельчаться. При желании для него изготавливается и самодельный плуг. Тогда можно будет не только рыхлить, но и вспахивать почву. Такой изготовленный культиватор своими руками может прослужить довольно долго.

Устройство с мотором из электропилы

В этом электрокультиваторе функцию силового блока выполняет электропила цепная марки «Парма». Она крепится с помощью хомутов на раме культиватора. При необходимости пила быстро демонтируется и используется по прямому назначению.

Рама сваривается из стальных труб Ø24 мм. Рабочие фрезы делают из трубы Ø30 мм, а к ним приваривают стальные зубья — 6 шт под углом 30 градусов друг к другу. Вращение фрезам передаёт цепная двухступенчатая трансмиссия. В первой ступени звёздочка привода используется от пилы, а ведомая установлена от велосипеда. Вторая ступень состоит из мотозвёздочки и цепи.

Вал фрез изготавливается из круглого металлического профиля, крепится в вилке рамы с помощью подшипников качения. Фрезы и звёздочки крепятся шпонками. На этом устройстве необходимо устанавливать защитные кожухи на цепи приводов.

Техника на базе стартера СТ-8 от ГАЗ-51

Для изготовления электрокультиваторов и мотоблоков своими руками используются и более мощные двигатели от машин. Часто устанавливается стартер СТ-8 от ГАЗ-51.

Предназначенный для культиватора стартер необходимо модернизировать. Надо укоротить его вал, изготовить новую переднюю крышку из дюралюминия и запрессовать в неё подшипник 204. Задняя крышка с подшипником остаётся прежняя, только к ней прикрепляется маслёнка с литолом.

В двух крышках просверливается много мелких отверстий для вентиляции. Воздух через них прогоняется вентилятором, который крепится на вал электродвигателя и защищается кожухом из дюралюминия. Кожух присоединяется к стартеру полоской дюралюминия.

Деталь от мотоцикла К-125 — ведущая звёздочка стыкуется с втулкой-ступицей и крепится на хвостовик вала. На входном валу редуктора устанавливается такая же звёздочка. Они соединяются цепной втулочно-роликовой связью. Ещё 4 звёздочки, имеющие по 11 зубьев, крепятся на выходном редукторном валу — на каждом по 2. Они соединяются втулочно-роликовыми цепями. Культиваторные фрезы крепятся на концах рабочего вала.

Электрокультиватор ЛопЛош

Эта модель — альтернатива громоздким приспособлениям. Название состоит из двух частей — лопата и лошадь. Отличается особой конструкцией с горизонтальными фрезами. Подходит для обработки любого грунта без больших затрат времени и ресурсов.

Изготовить ЛопЛош своими руками совсем несложно. Для этого нужен крепкий каркас, опорная стойка, рукоятки управления с изоляцией для предотвращения ударов током, электродвигатель, редуктор для передачи вращения на валы ножей.

На валы устанавливаются левый и правый ножи с режущими частями в сторону вращения. На редуктор — боковые стенки с помощью гаек. Можно устанавливать один или несколько ножей, а также окучник в зависимости от выполняемых работ.

Особенность этого прибора — расположение рукоятками в сторону движения. Передвигать можно с максимальной скоростью без особых нагрузок на двигатель и без его перегрева.

Отзывы

Самодельные электрокультиваторы в домашнем хозяйстве помогают облегчить труд и получать лучшие результаты, чем при дедовских методах. С современными заводскими моделями их, конечно, не сравнить. Но сделанные буквально из ненужного хлама приспособления достаются практически бесплатно и при этом часто выручают своих хозяев.

Для огорода у меня культиватор с бензиновым двигателем. Но в теплицах (их у меня три) работаю с самодельным электрическим культиватором, очень удобно и не дымит.

Виктор

Дороговато обходится электричество, но не требует топлива, не воняет, не жужжит.

Игорь

Если за изготовление возьмётся мастер, то качество и срок службы может быть ещё лучше заводского.

Павел

Электрокультиватор своими руками из болгарки

Полезные приспособления /01-ноя,2013,14;16 /
55897

Для прополки междурядий и работы в саду я сделал небольшой электрокультиватор. При его помощи победа над сорняками обеспечена. В сравнению с более капризными бензиновыми или дизельными двигателями, он безотказный и удобный, включил — и работай.

В качестве привода использовал обычную болгарку, без всяких переделок.(Обращаем внимание, ранее мы уже писали как сделать станки с применением болгарки.) Единственное, что приходится делать перед сельхозработами, — это временно отворачивать боковую ручку. Все три отверстия для крепления боковой ручки использую для присоединения этого импровизированного привода к культиватору. Работа с культиватором сезонная, так что в основном я использую болгарку по прямому назначению.

Остальные детали и узлы взял от вышедшего из строя мотокультиватора. Болгарка имеет 6000 об/мин. Пришлось вместо отрезного круга на неё установить шкив Ø50 мм с ручьём для клинового ремня, через который передаётся вращение на шкив Ø150 мм редуктора культиватора. Основной червячный редуктор имеет передаточное отношение 1/38. Таким образом, фрезы мини-культиватора вращаются со скоростью примерно 250-300 об/мин. Глубина обработки почвы осталась прежней — до 100 мм.

Так же использую удлинитель на катушке, которую изготовил за чертежами взятые с сайта для Умельцев. Очень удобное и нужное приспособление -рекомендую.

Перед окучиванием картофеля взрыхляю междурядья электрокультиватором и через день, чтобы выдернутые сорняки подсохли, окучиваю картофель без особых усилий, играючи. Земля у нас глинистая, тяжёлая, особенно когда высохнет, но с культиватором работа становится намного легче. Жаль, что наша промышленность не выпускает подобные электрокультиваторы.

миникультиватор
1. Культиватор с электроприводом. Взятый за основу конструкции мотокультиватор подвергся минимальной доработке. К раме сваркой был прикреплён узел подвески болгарки с механизмом натяжения приводного ремня.
2. Электрокультиватор лёгок, миниатюрен и обладает хорошей производительностью и главное не нужно тратиться на топливо.

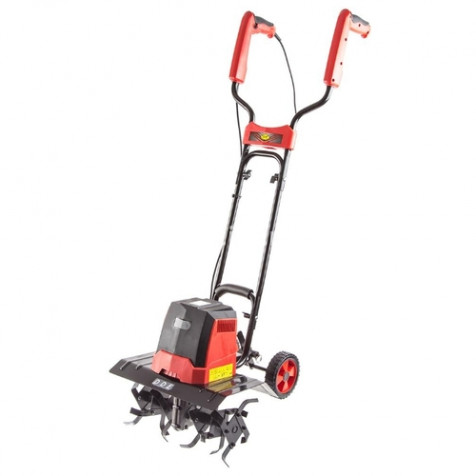

Электрокультиваторы для дачи – непростой выбор

Перед выбором культиватора свыкаемся с мыслью, что это не панацея. Но, несмотря на повышенную стоимость, он поможет обработать ваши 10 соток, и сберечь силы и нервы. Основное преимущество электрокультиватора для дачи – отсутствие нужды в жидком топливе. Его отсутствие экономит место в гараже, бережёт бюджет. Не требует наличия особых знаний для начала эксплуатации. Всё что необходимо знать исчёрпывающе поясняется в инструкции.

Электрокультиватор для дачи приспособлен для работы на высоких оборотах. Речь идёт об оборотах фрезы, а не самого двигателя. Только благодаря высокой скорости вращения он справляется с почвой. На нагрузку фрезы и двигателя влияет тип почвы. Сухая земля с высоким содержанием песка обрабатываются лучше и быстрее чернозёмов и глинистых почв. Это обусловлено степенью их вязкости. Не стоит культивировать сырые и глинистые почвы, ничего толкового не получиться, а вот устройство может прийти в негодность вследствие возрастающей нагрузки. Ограничитель температуры сработаёт в любом случае, но обмотка при этом пострадает.

Здесь работает принцип конвейерного производства, лучше пройти проблемный участок несколько раз, чем пытаться выжать всё возможное за один.
Питается культиватор от домашней сети с напряжением 220V. В механизм встроен ограничитель напряжения, который отключит питание в случае перепада напряжения. Датчик температуры двигателя отвечает за аварийное отключение в случае перегрева обмотки.

Не стоит использовать культиватор в особо жаркие летние дни, существует риск перегрева. Их количество обратно пропорционально степени износа. Запуск двигателя осуществляется за счёт нажатия кнопки запуска при зажатом “предохранителе”. Эта система выполняет функцию предохранения от незапланированного запуска культиватора. Перед тем как начать работу с фрезами, их заточку и чистку выдерните шнур из розетки.

Это единственные пожелания для будущих владельцев. Во всём остальном культиватор неприхотлив. Как и любой садовый инструмент, он нуждается в чистке после каждого использования, раз за сезон необходимо точить фрезы. Исключение составляют каменистые почвы, обеспечивающие дополнительную нагрузку на лезвия, приводящие к ускоренному износу заточенной кромки.

Вращение фрезы происходит в направлении движения культиватора. Направление лезвий фрез можно изменять в зависимости от нужд. Положение лезвий “с завода” предназначено для разрыхления почв, обратное предназначено для срезания верхнего слоя почвы, “прополки” говоря простым языком.

Вес электрокультиватора для дачи вполовину меньше бензиновых аналогов. Высокая продуктивность достигается за счёт высоких оборотов (как писалось выше). Но не только это влияет на неё. Ширина рабочей зоны фрез редко превышает 1 метр. Это обусловлено нагрузкой на электродвигатель. На некоторых культиваторах ширину рабочей зоны можно изменять, увеличивая и уменьшая количество фрез в блоке.

Исходя, из представленной выше информации, можем сделать вывод, на что нужно обращать внимание перед покупкой.

Ширина рабочей зоны фрезы культиватора
Мощность двигателя
Тип фрезы
Степень каменистости обрабатываемой почвы
Длинна сетевого шнура
Мощность выраженная в Кв
Максимальная ширина рабочей зоны
Диаметр одной секции фрезы

Глубина обработки почвы напрямую зависит от диаметра одной секции. Чем он больше, тем больше степень проникновения в почву, но выше энергетические затраты и вес культиватора. Небольшие культиваторы не оборудованы дополнительными упорными колёсами.

Давление на фрезу во время возвратно поступательных движений культиватора целиком контролируется человеком. Крутящий момент фрез облегчает управление культиватором. В следствии зацепления лезвий за почву обеспечивается необходимая прижимная сила.

В мощных машинах участвует собственный вес агрегата. Шины таких агрегатов литые и не требую дополнительного ТО, такого как подкачка и смазка подшипников.

Из-за отсутствия выхлопных газов, электрокультиваторы для дачи можно использовать в закрытых оранжереях и теплицах. Единственное что может помещать, это шум, исходящий от них. Каждый уважающий себя интернет магазин предоставляет видео работы культиватора, чтобы потенциальный покупатель смог оценить уровень шума во время работы.

В характеристиках параметр приведён в Дб. Если вы собираетесь пользоваться культиватором в закрытых помещениях, к показателю стоит прибавлять 30%.

Ручки управления культиватором выполняются из алюминия. На них расположены кнопки запуска и аварийного отключения. Ради удобства используют съёмные конструкции. В разобранном состоянии электрокультиватор для дачи занимает немного места. Сборку и разборку можно отнести к техническому обслуживанию. Зимой без надлежащего ухода детали могут подвергнуться поверхностной коррозии, которая будет препятствовать сборке и разборке фрезы и ручек.

При покупке обращайте внимание на количество разборных элементов. Чем меньшее их количество, тем меньше времени вы потратите на уход за ними. Трансмиссия в большинстве случаев представляет собой вариатор ременного типа. Передача крутящего момента от вариаторной КПП к фрезам осуществляется сопряжением 2х шестерней. Маломощные устройства используют прямозубые шестерни.

Культиваторы с высоким крутящим моментов двигателя применяют пару “червяк-шестерня”. Косозубый редуктор имеет повышенный ресурс работы и большее передаточное отношение, вследствие чего повышается крутящий момент, передающийся на фрезы и производительность. Обслуживание вариатора заключается в замене ремня и натяжной пружины. Весь ремонт можно выполнить в домашних условиях с минимальным набором слесарного инструмента.

Где применять культиватор

Вспоминаем что дачный электрокультиватор – это не мотоблок. Исходя из этого, определяем его плюсы и минусы. Первый спорный вопрос – это электромотор. Преимущество, заключающееся в отсутствии жидкого топлива и отработавших газов, перекрывается длинной шнура питания. Запастись удлинителями – вариант, но они будут путаться под ногами, и причинять лишние неудобства. Возвращаясь к отсутствию отработавших газов, включаем в плюсы возможность работы в закрытых помещениях.

Размер электрокультиватора для дачи это бесспорный плюс – относится не только к собранной, но и к разобранной конструкции. Небольшая мощность делает невозможным обработку сырой и глинистой почвы. Отобразим все выводы в виде списков:

Плюсы:

Маленькие рабочие габариты
Отсутствие нужды в ГСМ
Легкий процесс ТО и ухода
Возможность работы в закрытых помещениях
Минимальный вред для окружающей среды
Широкий ценовой диапазон

Минусы

Однозадачность (только культивация)
Ограничение дистанции работ
Небольшая мощность
Наличие шнура питания

Вывод

Электрокультиватор для дачи предназначен для культивации и прополки небольших садовых участков. Не требует регулярного прохождения ТО и замены ГСМ. Небольшой вес и габариты позволяет использовать его в труднодоступных местах. Отсутствие отработавших газов включает в список областей применения теплицы и закрытые парники. Шнур питания и малая мощность не позволит обработать большие площади вязкой почвы. Ограничение по температурному режиму делает невозможным длительное использование в жарких условиях.

Анализ всех «за» и «против» покупки электрокультиватора

Если у вас обработка земли отбирает много времени и сил, то вам не обойтись без покупки культиватора. Этот агрегат значительно повышает продуктивность и качество труда, сохраняя ваши силы и время.

Современные культиваторы прекрасно справляются с такими заданиями как рыхление почвы (без переворачивания пластов), выравнивание поверхности грунта, уничтожение сорняков, размельчение глыб после вспашки, перемешивание удобрений с землей и многими другими садово-огородными работами. В зависимости от сложности и объемов предстоящих трудов вы можете выбрать и купить культиваторы различных моделей. Для того чтобы купить культиватор не разочаровавшись в покупке стоит заранее определиться с мощностью и типом питания двигателя (бензиновый или электрический).

Если вы решили купить культиватор с электродвигателем, то вам полезной будет информация обо всех «за» и «против» такого выбора. Сначала проанализируем основные преимущества покупки электрокультиватора. Во-первых, такой вариант гораздо легче, компактнее и маневреннее своих бензиновых «коллег». Эти особенности позволяют культивировать землю даже в узких и труднодоступных участках (между рядами деревьев, кустов, на грядках, клумбах, в теплице и многих других местах, куда громоздкий бензиновый культиватор просто не может добраться). Кроме этого электрокультиваторы не требуют особого ухода (заправки бензином, смены масла) и очень просты в эксплуатации, достаточно просто подключить устройство к сети. Купив культиватор этого типа, вы обязательно оцените его низкий уровень шума, компактные размеры и легкий вес.

Электродвигателями оснащены в основном легкие (иногда средние) модели культиваторов, что накладывает определенные ограничения на их применение. Во-первых, это касается размеров обрабатываемой территории (только для небольших участков). К тому же, радиус работы существенно ограничен длинной сетевого шнура, которой часто не хватает и приходится использовать удлинители. Во время работы вам придется следить за тем, чтобы кабель не попал в рабочую зону или не зацепился за посторонние предметы.

Совершив покупку культиватора работающего от электросети, важно придерживаться правил эксплуатации и соблюдать меры безопасности (в первую очередь не использовать агрегат во время дождя). Это позволит существенно продлить срок службы культиватора.

Трактор т-25

инструменты и материалы, устройство электрокультиватора и изготовление, чертежи и схемы подключения

Любой из владельцев садово-огородного участка знает, насколько утомительной и кропотливой может быть работа, связанная с возделыванием различных культур. Тем более что подобной работой занимаются чаще всего люди пожилые, которым не так уж и просто осилить нагрузки связанные с обработкой почвы до посадки и во время выращивания садово-огородных растений. Для упрощения этого нелегкого процесса и существует электрический культиватор, который вполне можно сделать своими руками в домашних условиях. Далее вашему вниманию простейшие модели подобных конструкций.

Что такое самодельный электрический культиватор или как сделать электрокультиватор

Чтобы сделать электрокультиватор необходимо приобрести понижающий редуктор, я нашел дома редуктор от промышленной мясорубки. Приварил два уголка к картеру редуктора, и две выгнутые трубы, для рукояток. Для большей прочности между ними приваривается металлическая распорка. На уголки нужно приварить колесные оси. Колеса желательно ставить большого диаметра, чтобы они не зарывались.

Самая главная деталь в этой конструкции — выточенный из лома вал. При этом делается соединение в шлиц. Кувалдой сбивается насадка мясорубки. В результате останется чугунная втулка с толстыми стенками. Туда помещается выточенная из лома заготовка. К ней привариваются грунтозацепы, изготовленные из автомобильной рессоры.

На рукоятку культиватора устанавливается выключатель двигателя. Для его подключения используется схема «треугольник» с конденсаторным пуском.

На первый взгляд, срок службы изготовленного агрегата невелик, потому что не предусмотрена сказка самодельного вала, находящегося в чугунной втулке. Но поскольку культиватор используется сезонно, оказалось достаточно один раз перед работой смазывать любым маслом это сопряжение.

Как сделать самодельный плуг для культиватора

Самодельный плуг для культиватора состоит из рабочих органов, механизмов и вспомогательных узлов. При работе плуга происходит отрезание пласта почвы ножом, который равен по ширине захвату корпуса. Благодаря предплужнику снимается верхний слой, который покрыт остатками растительности и сорняками. После чего укладывает его в борозду, которая образовалась при прошлом заходе.

Корпус плуга

Основу корпуса плуга составляет трехгранных клин АВСО. Его параметры используются во время проектирования конкретной конструкции, которые придают ей технологические и эксплуатационные свойства.

За крошение и изгиб пласта почвы отвечает угол а, который расположен в продольно-вертикальной плоскости. Оборачивание пласта земли происходит благодаря углу в, расположенного в поперечно-вериткальной плоскости. Для перемещения пласта в сторону, отвечает угол у, лежащий в горизонтальной плоскости. Благодаря этим параметрам происходит изгиб и крошение пласта земли. Связаны между собой все эти параметры тригонометрической зависимостью :

Исходя из этого, произвольно меняются только два угла. Для определения третьего используют значения первых двух. Довольно немаловажный вывод для любого конструктора. Если же изменить тот или иной параметр, трехгранный клин приобретает лемешно-отвальную поверхность определенного типа: винтовой (угол в), цилиндрический (угол а), цилиндроидальный (угол у), стандартный.

Зная все необходимые параметры, изготовить плуг для электрокультиватора не составит проблем.

Самодельный электрокультиватор: фото, описание, а также видео, где показано устройство в работе.

Умелец Станислав Иосифович, сделал своими руками самодельный электрокультиватор для обработки своего огорода. Основа конструкции самодельного культиватора — трёхфазный электромотор и редуктор вращающий фрезы культиватора. Также установлены колеса от ВАЗа. При этом вес устройства составляет 300 кг, а ширина захвата 116 см.

Обрабатывали участок на даче, обычной лопатой это заняло бы часа 2,5, а этот культиватор перепахал участок за 25 минут.

От электродвигателя на редуктор идёт ременная передача, от редуктора — цепная передача на вращение вала с фрезами.

На фото: автор самоделки.

Рекомендуем посмотреть видео, где показано устройство в работе.

Изготовление мотоблока

Для этого электродвигатель заменяют мотоциклетным или другим бензиновым мотором, у которого выше мощность и есть реверс (вперёд/назад). Устанавливают вместо рабочего органа рыхления ещё два дополнительных колеса или грунтозацепа и уменьшают скорость хода за счёт редуктора. Таким образом из простенького культиватора сооружается полноценный мотоблок, механические возможности которого намного выше. Дальнейшее усовершенствование ведёт к созданию минитрактора, который способен не только работать в поле, но и перевозить грузы при помощи тележки.

Навесное оборудование

Для производства посадочных и других работ изготавливают окучник из дисков сельскохозяйственных борон, различные фрезы, каток, плоскорез для прополки, плуг-копатель и другие насадки, облегчающие физический труд на огороде. Каждое из этих приспособлений имеет своё крепление, которым цепляется к самодельному мотоблоку.

С помощью плуга-копателя можно посадить 10 соток картофеля одному человеку в течение 2−4 часов. Сначала делается борозда, в которую выкладываются семена. А при создании второй борозды совершается одновременная засыпка первой. Таким образом посадка картошки происходит равномерно и быстро. Выкапывание делается этим же и точно таким же методом. Только перед этим необходимо скосить ботву бензокосой или триммером, которые также изготавливаются своими руками.

Особенности самодельного культиватора

Модель на базе двигателя от мясорубки

Исправный двигатель от мясорубки;
Колёса с осями;
Авторессора;
Уголки;
Лом;
Винт;
2 трубы.

Из инструментов тоже многое найдётся под рукой:

Кувалда;
Плоскогубцы;
Набор ключей;
Молоток;
Сварочный аппарат, но если его нет, то совсем не нужно покупать, а можно взять напрокат.

Зубчатый ручной вспахиватель

При необходимости разрыхления земли на небольшую глубину используют ручные вспахиватели с зубчатыми элементами. Инструмент представляет собой несколько дисков, выполненных из стали и закрепленных на одной оси, на поверхности которых привариваются или вкручиваются Г-образные штыри.

Диски

должны обладать существенным весом, чтобы штыри могли без приложения дополнительных усилий вонзаться в землю. В качестве держателя для дисков используют П-образную рамку подходящей высоты, чтобы вращающиеся элементы её не касались. Посередине рамки с обратной от дисков стороны в перпендикулярном направлении прикручивается на болты ручка. В качестве материала для ручки можно использовать как дерево, так и металл, главное, обеспечить необходимый уровень прочности конструкции. Его изготовление аналогично тому, как было описано для культиватора «Торнадо».

Стальные диски

обычно изготавливают в количестве равным 5 из цельного металла, что позволяет снизить физические нагрузки и обеспечить эффективную работу. Диаметр дисков делают равным не менее 150 мм для обеспечения более качественного рыхления, а толщину — достаточной для крепления штырей.

Сначала их вытачивают на фрезерном станке, а затем просверливают необходимое количество отверстий по диаметру и внутри нарезают резьбу М8 или М10 под штыри в количестве от 4. Их распределяют равномерно по диску с одинаковым расстоянием друг от друга. Затем из прутков изготавливают Г-образные штыри и вкручивают в диски.

Ось

должна выдерживать полную нагрузку всех элементов без прогибов и деформаций, поэтому её диаметр должен быть от 20 мм. На концах оси нарезают резьбу под гайку. Длина оси должны учитывать ширину дисков, а также обеспечивать необходимое место под установку подшипников в местах крепления к рамке.

После этого готовые диски одевают на ось, а затем вставляют в рамку и по бокам надежно прикручивают гайками. К рамке крепят ручку сварным методом или на болты.

С целью автоматизации зубчатого культиватора

выполняют следующие действия:

ось делают длиннее на ширину муфты;
с внешней стороны от рамки прочно её закрепляют;
снизу держака культиватора крепят электродвигатель с муфтой;
устанавливают ремень, передающий крутящий момент от двигателя на ось.

При этом применяя различные диаметры муфт можно регулировать передаваемое усилие, а также скорость передвижения агрегата.

Устройство с мотором из электропилы

Инструменты и материалы

Необходимые материалы:

Подойдёт любой исправный электродвигатель мощностью от 1,6 до 2,2 кВт и частотой вращения до 1000 об/мин. Его можно взять со старой стиральной машины, промышленной мясорубки или купить в магазине.
Два колеса с осью от детского велосипеда.
Трубы, уголки.
Электрический шнур около 50 — 70 метров с вилкой.
Пусковые конденсаторы от 100 до 160 мкФ.
Звёздочки малую и большую, цепь.

Инструменты:

Сварочный аппарат.
Болгарка.
Набор ключей, плоскогубцы, молоток.

Техника на базе стартера СТ-8 от ГАЗ-51

Электрокультиватор ЛопЛош

Управление прибором

При запуске двигателя начинается вращение рабочего органа с ножами. При этом необходимо удерживать культиватор на месте при помощи сошника, который углублён в землю. После обработки этого клочка почвы агрегат приподнимают за руль управления, тем самым освобождая сошник, и культиватор перемещается на следующее место. Далее, происходят аналогичные действия.

Таким железным помощником обрабатывается до 6 соток за один день при условии, что земля нормальная и без корней. Глубина рыхления зависит от длины ножей и мощности двигателя и может достигать от 17 до 22 см. При суглинистой и тяжёлой почве надо устанавливать мотор около 3 кВт.

Отзывы

Дороговато обходится электричество, но не требует топлива, не воняет, не жужжит.

Если за изготовление возьмётся мастер, то качество и срок службы может быть ещё лучше заводского.
