Дровокол своими руками — фото инструкция для самодельного изготовления дровокола

В любом хозяйстве, где для отопления жилых помещений применяются печи или котлы на дровах, заготовка требуемых запасов такого топлива и подготовка его к использованию традиционно занимает немало времени и физических усилий. Поэтому некоторые рачительные хозяева стараются каким-то образом облегчить и ускорить этот процесс, механизировав его. И отличным решением становится дровокол, который может быть приобретен в готовом виде или же сделан самостоятельно.

Дровокол своими руками

Совет специалиста! Важно обратить внимание именно на тип резьбы : необходима именно упорная двухзаходная, если применить однозаходную,то придется с силой насаживать чурбак на конус-морковку. Спрашивайте у продавцов двухзаходную упорную резьбу. Иначе при использовании однозаходной резьбы придется с большим усилием насаживать чурбаки на резьбовой конус! Ссылка на магазин.

Изготовить дровокол своими руками – задача непростая, но все же для хорошего, мастеровитого хозяина – вполне решаемая. Это может быть чисто механический вариант, либо установка, оснащенная гидравлическим приводом, электрическим или жидкотопливным двигателем. Разработано немало различных моделей самодельных дровокольных станков, имеющих существенные различия в принципе действия, в габаритах, сложности конструкции, рассчитанных на передачу горизонтального и вертикального усилия и т.п. Чтобы определиться с тем, какой именно колун станет наиболее приемлемым и для самостоятельного изготовления, и в дальнейшей эксплуатации, имеет смысл рассмотреть несколько вариантов, доступных для сборки в условиях домашней мастерской.

Существующие разновидности конструкций дровоколов

Колка большого количества дров вручную, возможно, и полезна для здоровья, но ее никак нельзя назвать слишком приятным занятием. Кроме того, этот процесс занимает немало времени. Поэтому дровокол в хозяйстве никогда не станет лишним.

При выборе конструкции этого прибора для самостоятельного изготовления не стоит всецело ориентироваться на разновидности, предлагаемые к приобретению в специализированных магазинах. Их достаточно много, и каждый из дровоколов требует соблюдения определенных правил безопасности, которые не всегда выполнимы в домашних условиях. В связи с этим первое, что необходимо сделать, планируя изготовление подобного приспособления самостоятельно — это определиться с тем, для заготовки какого количества дров и в каких климатических условиях он необходим. Возможны различные варианты:

  • Для регулярной заготовки большого объема дровяного топлива, необходимого для отопления крупного дома, расположенного в регионе с суровым климатом.
  • Для подготовки небольшого количества дров для домов в регионах с мягким зимним климатом.
  • Для периодической колки дров, которые используются в дополнение к основному топливу — углю, брикетам и т.п., или же для обогрева хозяйственных нежилых помещений.
  • Для заготовки небольшого объема топлива для камина или же отопления дачи в зимний период при посещении ее в выходные дни.

Заготовка дров — это в достаточной степени опасный процесс, так как не всегда возможно предсказать, в каком направлении полетит щепа при раскалывании полена. Поэтому для домашнего использования рекомендуется выбирать конструкцию, максимально безопасную в бытовых условиях.

На сегодняшний день существуют следующие варианты приспособлений для колки дров нажимного и ударного типа:

  • Механизированные дровоколы ударного типа, имеющие промежуточный накопитель энергии — довольно экономичны и высокоэффективны. Они практически полностью освобождают от физической нагрузки, но имеют сложную конструкцию и крайне опасны в работе. Подобные установки способны справиться со сложными породами древесины, например, легко расщепляют даже комлевые кряжи вяза или лиственницы.

Механический энергонезависимый дровокол.

  • Ручные дровоколы без использования механического привода. Они доступны по цене, просты по конструкции и энергонезависимы. Такие модели работают в нажимном режиме и способны раскалывать сучковатые и свилеватые поленья диаметром 250÷300 мм. Подобные приспособления значительно облегчают колку дров, повышают безопасность работы по сравнению с ручным процессом.

Однако, эти приспособления все же малопроизводительны, поэтому больше подходят для нерегулярной заготовки топлива в небольшом количестве, например, для камина, используемого в качестве дополнительного отопительного прибора.

Цены на дровокол

дровокол

  • Дровоколы, работающие от электромотора или двигателя внутреннего сгорания. Безусловно, обладают более высокой стоимостью, но зато практически полностью исключают приложение значительных усилий при колке дров.

У таких приборов – отменная производительность, и они подходят для заготовки большого количества дров для дома площадью в 250÷300 м², расположенного в регионе с суровыми зимами, с морозами, доходящими до — 40 градусов. Достоинства их и в том, что обеспечивается высокий уровень безопасности в работе. Однако, устройство имеет довольно сложную конструкцию и потребляет немало энергоресурсов — жидкого топлива или электроэнергию.

По принципу своего действия дровоколы подразделяются на следующие разновидности:

  • Реечные дровоколы — рейка с установленным на нее специальным наконечником-колуном ударяет по полену, разбивая его на несколько частей.

Одна из моделей гидравлического дровокола

  • Гидравлические приборы — в таких установках установленный чурбак перемещается и прижимается к колуну с помощью гидравлического пресса. Благодаря выраженно высокой силе прижатия, полено разделяется надвое или даже сразу на несколько частей — это зависит от формы установленного колуна.

Дровокол с конусным винтом — компактность, хорошая производительность и относительная простота конструкции

  • Конусные винтовые дровоколы. В этих моделях полено раскалывает на несколько частей своеобразный конусный винт, который «вгрызается» в древесину и за счет своей клиновидной формы — раскалывает ее вдоль волокон.

Простые варианты самодельных дровоколов

Итак, если дров на зиму необходимо не слишком много, то достаточно иметь в своем хозяйстве ручной механический дровокол. Однако, необходимо заметить, что с таким инструментом за несколько дней вполне можно обеспечить на зиму топливом и вполне внушительный по размерам дом.

Механический вариант прибора, за счет встроенной пружины, значительно экономит силы при рубке дров, так как не придется, широко замахиваясь, прилагать усилия только для того, чтобы для начала топор вошел в полено. Еще одним достоинством такого дровокола является довольно высокий уровень безопасности выполнения работ.

Самостоятельно можно изготовить несколько вариантов ручных и механических инструментов для колки дров, которые имеют относительно несложную конструкцию.

Простейший вариант – ручной колун

Самой простой «энергонезависимой моделью» дровокола является обычный топор-колун, выполненный с соблюдением рекомендуемых размеров, проверенных на практике. Поэтому не стоит путать обычный топор со специально предназначенным для колки дров инструментом.

Колун «Стрела» — эффективный инструмент для ручной колки дров

Колун отлично подходит для заготовки небольшого количества топлива. Им же можно подготовить и много дров, но за несколько подходов. Если пользоваться им постоянно, то появится определенная сноровка, и он станет абсолютно безопасным в умелых руках.

На представленном выше чертеже показан вариант колуна, оснащаемого рукояткой, которая также должна иметь особую конфигурацию, значительно облегчающую процесс работы. Колуном, выполненным по этому чертежу, можно расщеплять довольно сложные структуры древесины с многочисленными сучками и свилеватыми кряжами.

Второй вариант – ручной станок-колун с пружиной

В этом подразделе будет рассмотрен механический вариант дровокола, приводимый в действие мышечной силой пользователя, но активно использующий силы гравитации. Такая установка может быть собрана в стационарном или мобильном варианте, то есть допускается ее перестановка в удобное для колки дров место двора, а после работы она может быть убрана на хранение в сарай.

Принципиальная схема устройства ручного механического дровокола.

При создании этого инструмента можно опираясь на представленную принципиальную схему, изменять некоторые элементы конструкции. Например, основание (станину) мастера делают по-разному. Некоторые выбирают форму крестовины, другие — утяжеленного квадрата. Изделие, представленное в таблице ниже, устанавливается на опорные трубы, напоминающие разведенный в сторону полозья.

Вот такой механический рычажный дровокол должен получиться в итоге.

Процесс изготовление такой модели демонстрируется в таблице:

ИллюстрацияКраткое описание выполняемой операции
Для того чтобы изготовить этот довольно несложный вариант дровокола, можно воспользоваться различными металлическими деталями, отрезками профилей, которые, как правило, можно найти в любом дворе или гараже частного дома. Конечно же, при условии, если его владелец занимается самостоятельными строительными или ремонтными работами.
Если нет, можно приобрести необходимое на металлобазе – благо, много материала и не потребуется,
Для работы подойдут трубы разного диаметра и сечения, швеллер, двутавр и уголки. Кроме них, понадобится пружина, колун и какой-то тяжелый компактный груз.
В качестве колуна можно использовать готовый топор, изготовленный из качественного металла и с соответствующей заточкой. Естественно, с убранным топорищем.
Из инструментов необходимо подготовить к работе шлифовальную машинку с отрезным диском по металлу и сварочный аппарат.
В качестве станины используется швеллер, к которому приваривается опорная стойка, изготавливаемая из профильной трубы или, как в показываемом примере, из двутавра.
Необходимо учесть, что стойка по ширине должна быть меньше ширины станины, чтобы она плотно входила в основание.
К краям станины привариваются трубы, которые повысят устойчивость конструкции.
Эти детали основания фиксируются на швеллере под небольшим расходящимся углом – так увеличивается «виртуальная» площадь опоры .
После фиксации труб к станине должно получиться общее основание, напоминающее раму. Сварочные швы должны быть прочными, так как на эту часть конструкции будет приходиться достаточно большая нагрузка.
Кроме того, при проведении сборки и первичной прихватки деталей сваркой, необходимо следить, чтобы и станина, и опорные трубы–полозья, были в одной плоскости. Иначе вся тяжеловесная конструкция дровокола не будет устойчивой, станет вихляться при приложении усилий во время работы.
После того как станина и опорные полозья точно выставлены и приварены, следующим шагом на стойку и трубы с помощью сварки закрепляются подкосы, которые усилят прочность этого узла.
В качестве таких распорок можно использовать металлические уголки.
Далее, из отрезка швеллера изготавливается площадка для установки пружины – она будет впоследствии привариваться к стойке.
Для того чтобы прочно зафиксировать площадку, на швеллере сначала размечается, а затем вырезается проем, в который и будет входить стойка.
Вырез делается с помощью шлифовальной машинки, его края обрабатываются, чтобы обеспечить точную подгонку к профилю стойки.
Вот таким образом площадка будет установлена на стойке и зафиксирована к ней с помощью сварки.
Однако, необходимо помнить, что данная площадка предназначена для закрепления пружины, то есть будет постоянно подвергаться немалой вертикально направленной нагрузке. Поэтому этот узел конструкции требует усиления.
Для укрепления площадки к ней и к стойке с двух сторон привариваются диагонально расположенные подпорки, для которых используются металлические уголки.
Чтобы пружина устойчиво была зафиксирована, на площадку приваривается отрезок трубы (пятка) подходящего диаметра — пружина должна на нее надеваться.
Следующим шагом подготавливается деталь — коромысло, которое будет шарнирно установлено на опорной стойке.
Для того чтобы сделать эту балку, также используется отрезок швеллера. Его сначала необходимо разметить, а затем вырезать с помощью шлифовальной машинки окошко для этого шарнирного крепления.
В результате должен получиться прямоугольный проем с ровными краями.
Кроме этого, на швеллер, необходимо сразу приварить еще один отрезок трубы, который должен быть расположен ровно над патрубком, закрепленным на нижней площадке. Это станет верхней пяткой для установки пружины.
Две этих детали будут сверху и снизу надежно удерживать пружину в одном месте.
В перемычке двутавровой стойки проделывается прорезь, в который далее будет установлена ось, вокруг которой и станет проворачиваться коромысло.
Затем в эту прорезь устанавливается шарнирный узел.
Варианты могут быть разными, но следует помнить, что нагрузки на ось предполагаются нешуточные. Можно поискать что-то из старых запчастей от автомобиля – наверняка отыщется и мощная ось, и седло для нее, которое как раз и будет ввариваться в вырезанный проем.
После установки оси, балка-коромысло устанавливается сверху стойки, так, чтобы торец двутавровой стоки вошел в вырезанное окно.
На приваренные верхний и нижний патрубки (пятки) при этом сразу одевается пружина — используется обычная старая пружина от подвески автомобиля.
На этой иллюстрации хорошо показано, как горизонтальная опорная площадка для пружины закреплена к вертикальной стойке.
Здесь показана горизонтальная балка-коромысло, установленная на стойку. Хорошо виден шарнирный узел. Так он должен выглядеть сверху перед следующим этапом работ.
После того как эта сборка будет выполнена, ось с обеих сторон приваривается к нижней полке швеллера—коромысла.
На иллюстрации хорошо заметно, что ось приварена к коромыслу.
Далее, к этому коромыслу приваривается профильная труба (плечо), на которую будет закреплен непосредственно сам колун.
В месте крепления плеча к коромыслу, также при помощи сварки, установлена металлическая перемычка – это усилит узел, так как на него на любом цикле операций по колке дров будут выпадать немалые нагрузки на излом.
На противоположной конце плеча приварен колун.
В результате проведения последних этапов работ получается вот такая конструкция.
Однако, ее работоспособность в таком виде – весьма сомнительна, если не утяжелить конец плеча, на котором закреплен колун, и не предусмотреть рычаг с удобной для пользователя рукоятью.
Для утяжеления в демонстрируемом примере мастер использовал отрезок стального рельса, который зафиксировал сварным швом непосредственно над колуном.
С торцевой стороны профильной трубы (плеча), на которой привален рельс и колун, приваривается рычаг с рукояткой.
Рекомендуется надеть на рукоятку резиновый кожух, который сделает работу по колке дров максимально удобной в любую погоду и предотвратит травмирование ладони.
На этой иллюстрации конструкция дровокола представлена в собранном виде.
Здесь можно рассмотреть ручку, которая позволяет без приложения особых усилий колоть дрова.
Процесс раскалывания полена производится одной рукой.
Под чурбак, для создания жесткости, необходимо подложить ровную прочную основу, которая также облегчит раскалывание древесины.
Легкому подъему качающегося плеча способствует установленная под коромыслом пружина. Увесистости и необходимой инерции раскалывающего усилия – приваренный над колуном массивный груз.
После того как конструкция будет готова, ее рекомендуется тщательно очистить о шлака, окалины, ржавчины, а затем покрыть качественной краской с антикоррозионным эффектом.
На этой иллюстрации хорошо видно, что этой модели колуна поддаются раскалыванию даже небольшие части полена.

Выбирая данную конструкцию для собственного хозяйства, необходимо учитывать, что пружина, выполняющая роль амортизатора, является самым травмоопасным элементом конструкции. Пружина должна удерживать «плечо» дровокола, вместе с колуном и утяжеляющим грузом, горизонтально. Закрепление пружины на пятках необходимо производить таким образом, чтобы при максимальном размахе рычага («плеча») она не выскакивала со своего места. Для этого ее верхний и нижний края можно прихватить сваркой к площадке, на которой она установлена и к нижней поверхности балки.

Более простая конструкция, но при этом и требующая куда более значительных усилий при проведении колки дров.

Существуют и другие модификации механических приборов, в которых колун расположен непосредственно на вертикальной стойке. Это более компактные установки, но гораздо менее удобные в эксплуатации, так как подъем тяжеловесного колуна все равно придется осуществлять вручную, а ударное усилие можно наносить с помощью молотка или кувалды. Подобный инструмент для колки дров можно легко поместить в багажник машины при выезде на пикник на природу.

Гидравлический дровокол

Гидравлический дровокол работает по принципу создания высокого давления, передаваемого на полено, которое под его воздействием прижимается к колуну (ножу). Благодаря такому усилию чурбак раскалывается на две или несколько частей.

Гидравлический дровокол заводского изготовления.

Существует два типа гидравлических дровоколов — бытовой и профессиональный.

  • Модели, предназначенные для бытовых нужд, имеют одну функцию — раскол дров.
  • Профессиональные приборы способны не только раскалывать, но и подавать, торцевать и выгружать дрова.

Для самостоятельного изготовления чаще всего выбирается более простой бытовой вариант. Он оснащается электроприводом, который и обеспечивает передачу вращательного момента на гидравлический насос. Электропривод надежен и прост в обслуживании.

Недостатком подобного варианта является его зависимость от источника питания.

Есть и ручные модели, организованные по принципу гидравлического пресса, когда даже небольшое усилие на рычаге трансформируется в очень высокое давление на рабочей части дровокола.

Стационарный гидравлический дровокол с вертикальным перемещением колуна.

Гидравлические дровоколы могут иметь горизонтальную или вертикальную конструкцию. В горизонтальных дровоколах, чаще всего, чурбак движется под давлением на нож. А в вертикальных моделях — колун подается сверху на неподвижно установленное снизу бревно.

Основными узлами, входящими в конструкцию и определяющими производительность и мощность дровокола являются электродвигатель. Для бытовых установок бывает достаточно усилия, развиваемого на колуне, в 4÷5 тонн.

Самостоятельное изготовление подобного дровокола – из разряда повышенной сложности, так что берутся за это дело немногие. Поэтому схемы будут показаны, скорее, в целях ознакомления с принципом устройства такой установки. А решение о возможности собственноручной сборки принимается в зависимости от уровня  технической подкованности и мастерства хозяина.

Основные детали и узлы конструкции гидравлического дровокола с горизонтальной подачей чурбака на колун

1 — Рама (станина) дровокольного станка.

2 — Колун.

3 — Колеса для удобства перемещения станка к месту проведения работ

4 — Каретка (пятка), толкающая чурбак на нож.

5 — Гидравлический цилиндр.

6 — Гидравлический распределитель с рычагом, приводящим станок в действие.

7 — Гидравлический насос, в данной конструкции НШ-32.

8 — Бак для заливки масла (именно оно используется в гидравлике станка), емкостью 32 л.

9 — Приводной вал гидронасоса с узлом передачи (карданом).

10 — Кожух приводного вала.

11 — Электродвигатель (в данном случае установлена модель АИР80В2).

12 — Поворотная площадка.

13 — Ведущий шкив ременной передачи.

14 — Ведомый шкив.

15 — Клиновидный ремень.

Чертеж гидравлического дровокола с реальными размерными параметрами.Чертеж станины дровокола. Основой ее конструкции являются два швеллера 12У.Чертеж для изготовления узла каретки (пятки), движущейся по направляющим станины.Чертеж для изготовления поворотной площадки, которая предназначена для натяжения ремней и закрепления электрического двигателя в нужном положении относительно станины.Чертеж системы передачи вращательного момента на гидравлический насос, состоящей из кожуха, шкива, подшипникового узла, вала, упругой муфты со звездочкой и переходника.

К особенностям функционирования гидравлического дровокола можно отнести плавное нарастание усилия на колуне, чего нельзя сказать о других конструкциях приборов. Благодаря этому, прибор более надежен и безопасен в эксплуатации.

Более наглядно расположение и взаимодействие всех узлов показывается в расположенном ниже видео:

Видео: Устройство гидравлического горизонтального дровокола с электроприводом.

Более простой и компактный вариант гидравлического дровокола, работающего по принципу ручного гидравлического пресса.

Дровокол с ручной передачей усилия на гидравлический цилиндр

Эта модель состоит из следующих деталей и узлов:

1 — Станина или основание.

2 — Ложе, на которое устанавливается полено во время колки дров.

3 — Фиксирующий передвижную полку болт.

4 — Передвижная полка, изготавливаемая из швеллера.

5 — Рукоятка.

6 — Колун.

7 — Полено.

8 — Каретка (пятка) для подачи полена на нож.

9 — Пружины возврата пресса в исходное положение.

10 — Гидравлический цилиндр.

11 — Рычаг снижения давления в цилиндре.

12 — Рукоятка для передачи усилия на гидравлику.

13 — Задняя опора под гидравлический цилиндр.

14 — Передняя опора.

15 — Силовая клиновидная вставка колуна

16 — Крепежный хомут.

Если подобрать необходимые узлы (главная сложность – это гидравлический цилиндр с необходимым рабочим усилием), то подобный прибор вполне можно изготовить и своими силами.

Дровокол винтового типа

Принцип действия и устройства

Этот тип дровокола работает по принципу раскалывания полена путем ввинчивания в него наконечника, представляющего собой клин, на котором нарезана резьба. Принцип всем, наверное, знаком. Нечто подобное происходит, когда необдуманно вкручивают толстый саморез неподалеку от края рейки или доски – древесина дает трещину вдоль волокон.

Цены на гидравлический дровокол

гидравлический дровокол

Винтовой колун удобен и относительно безопасен в эксплуатации.

Дровоколы такого принципа работы можно подразделить на несколько разновидностей, отличающиеся системой передачи вращательного момента на рабочий винт.

  • В одних винт устанавливается непосредственно на вал электродвигателя. При использовании подобной конструкции, к дровоколу выдвигаются жесткие требования — электрический привод должен быть низкооборотным, не более 500 об/мин., но достаточно мощным — не менее 3 кВт.

Раскалывающий конус насажен непосредственно на вал малооборотного электродвигателя

  • В других конструкциях винтовых дровоколов устанавливаются электрические двигатели любых типов, при этом снижение оборотов достигается с помощью механических редукторов, цепных и ременных передач. В этом случае на вал электродвигателя устанавливается шкив (звездочка) меньшего диаметра, а на вал, вращающий дровокольный конус — большого размера. Соотношение этих параметров подбирается таким образом, чтобы частота вращения была снижена до допустимых 300÷500 оборотов в минуту.

В некоторых конструкциях, в которых установлены высокооборотные моторы, достичь снижения частоты вращения удается только в случае значительного увеличения диаметра ведомого шкива, что не всегда возможно. Если габариты конструкции не позволяют увеличивать шкив, то устанавливается дополнительный, промежуточный вал и ступенчатая передача.

Если для дровокола использовать двигатель со встроенным редуктором, то можно максимально упростить конструкцию станка, сохранив его высокую производительность.

Вся конструкция дровокола устанавливается и закрепляется на прочной станине, которую довольно часто оснащают откидной частью стола для удобства проведения работ.

Достоинства и недостатки винтового дровокола

К преимуществам этого типа приборов для колки дров относят следующие моменты:

  • Относительная простота конструкции.
  • Доступность для самостоятельного изготовления.
  • Высокая производительность работы.
  • Доступная стоимость конструкции.
  • Эксплуатация дровокола не требует специального обучения.

Однако, есть у винтового колуна и свои недостатки, о которых также необходимо знать, решив остановить свой выбор именно на этой конструкции.

  • Дровокол плохо справляется с сучковатыми поленьями и древесиной со сложно переплетенными волокнами. Поэтому их колоть придется другим способом.
  • Конус не всегда способен полностью расщепить полено, в связи с этим иногда приходится заканчивать работу с помощью других инструментов, например, обычного топора.

Если же выбор все-таки остановлен на винтовом дровоколе, следует помнить, что он должен быть не только надежен и производителен, но и безопасен в эксплуатации. Поэтому, выбирая схему прибора и изготавливая его самостоятельно, необходимо выполнить ряд требований, предъявляемых к подобному оборудованию. К ним относят следующее:

  • Электрический двигатель должен иметь мощность в 2÷4 кВт.
  • Чтобы при необходимости снизить обороты вращения, необходимо использовать гибкую передачу или редуктор.
  • Частота вращения винта-колуна должна быть не более 500 оборотов в минуту.
  • Прибор обязательно оснащается кнопкой включения/выключения, а также защитным отключением типа УЗО.
  • Вал конусного винта (если винт не насажен непосредственно на вал двигателя) монтируется на подшипниковых опорах.
  • На конус должна быть нанесена упорная резьба.
  • Если выбирается ременная передача, то рекомендуется использовать в конструкции двухручейковые шкивы, соответственно – и два клиновидных ремня.
  • При эксплуатации прибора, поленья для раскалывания подаются в вертикальном положении, иначе винт может заклинить, а оборудование будет повреждено.

Во избежание получения серьезных травм, не рекомендуется вместо традиционной установки использовать электродрель или перфоратор, в которую зажимается винтовой конус. Такое устройство не только малоэффективно, но и представляет собой серьезную опасность, так как его в работающем состоянии бывает весьма сложно удержать в руках. А выпущенное из захвата – оно способно понаделать делов…

Материалы и инструменты для изготовления винтового дровокола

Основные детали и узлы, необходимые для изготовления винтового дровокола.

Чтобы собрать дровокол самостоятельно, необходимо подготовить детали, некоторые из них можно найти в своем дворе или же гараже у знакомых:

  • Конусный винт. Этот элемент можно выточить самостоятельно (при наличии соответствующего умения), приобрести на рынке или в магазине, или же заказать у опытного токаря.

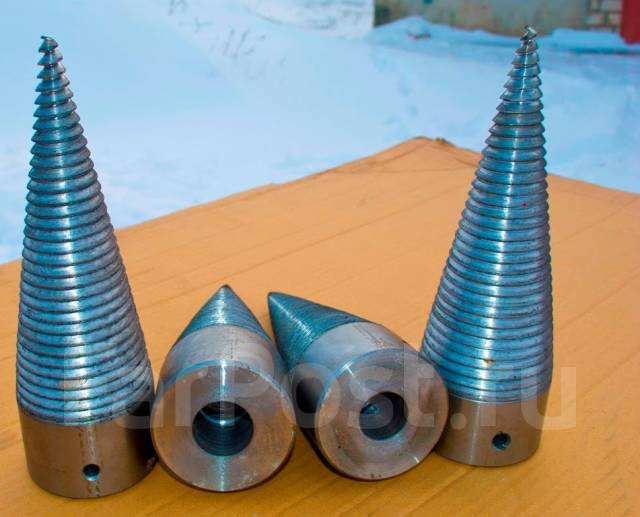

Конусный винт — многие токари охотно берутся за его изготовление

  • Вал. В качестве него можно использовать старый вал от автомобиля или сельскохозяйственной техники.

Шкивы под клиновидные ремни.

  • Шкивы или звездочки для сборки системы передачи вращения
  • Ремни клиновидные или цепь от мотоцикла или автомобиля —  в зависимости от выбранного типа передачи.
  • Подшипники в корпусе. Вполне подойдут опоры карданных валов от автомобиля.
  • Профильные трубы, швеллер или стальные уголки для монтажа станины.
  • Для изготовления столешницы стола, потребуется металлический лист толщиной в 4 и более миллиметров.
  • Электрический двигатель – про его рекомендуемые параметры уже говорилось.
  • Магнитный пускатель или выключатель.
  • Устройство защитного отключения (УЗО)
  • Гайки и болты М10 или М8, шайбы.

Естественно, для изготовления дровокола потребуются определенные инструменты, многие из которых, как правило, есть в наличие в мастерской владельца частного хозяйства:

  • Электродрель и набор сверл по металлу.
  • Шлифовальная машинка (болгарка) с отрезным кругом по металлу.
  • Молоток.
  • Рулетка, строительный уголок, маркер для разметок.
  • Комплект гаечных ключей.
  • Сварочный аппарат.

Кроме этого, рекомендуется покрыть готовое изделие антикоррозийным окрасочным составом. Для этого потребуется мягкая малярная кисть. Однако, перед нанесением краски, металлические поверхности необходимо очистить с помощью специальной щетки для металла.

Процесс подготовки к монтажу

Естественно, перед тем, как перейти непосредственно к изготовлению дровокола, необходимо составить схему его устройства, где будет обозначено расположение всех узлов и указаны размеры. Для правильного проведения всех электрических соединений рекомендуется иметь под рукой схему подключения, или же привлечь для проведения к этому этапу работ профессионального электрика.

Далее будут представлены схемы, которые помогут справиться с процессом изготовления дровокола, избежав возможных ошибок.

Этот вариант дровокола можно рассматривать в качестве примера при изготовлении собственного прибора.

На схеме цифрами обозначены:

1 — Усиленная столешница, изготовленная из металлического листа толщиной в 5 мм.

2 — Станина, изготовлена из профильной трубы сечением 60×40×2 мм.

3 — Электрический двигатель на 3 кВт (380 В).

4 — Ременная передача, механический предохранитель, снижающий обороты на конусном винте.

5 — Конусный винт диаметром 60 и длиной 300 мм, сталь 09Г2С.

6 — Ручка для выкручивания винта при его заклинивании.

7 — Подшипники DPI UCP 207.

8 — Цепная передача ПР 19.05.

Примерный вариант чертежа конусного винта.

Очень важно для качественной работы дровокола правильно изготовить конусный винт. Лучшим материалом для него станет инструментальная сталь. Однако, работать с ней достаточно сложно из-за ее твердости, поэтому не каждый токарь возьмется за подобную работу. Поэтому чаще всего винтовой конус изготавливается из конструкционной стали — Ст 45, а для его упрочнения применяется закалка, азотирование или цементация.

Заказывая конус, для мастера необходимо внести уточнение о том, что деталь должна иметь определенные пропорции максимального диаметра и длины, упорную резьбу (лучше двухзаходную – с ней колка дров идет намного эффективнее) с шагом 5÷6 мм и глубиной не менее 2 мм. Обычная резьба не выдержит длительной нагрузки, а винт будет плохо входить в древесину.

Длина конусного винта и его диаметр в основании зависят от максимальных размеров чурбаков, которые планируется раскалывать. Этот вопрос следует уточнить заранее.

В наше время можно сразу приобрести готовый конусный винт – недостатка в предложениях нет. Причем это могут быть детали как кустарного, так и высококачественного заводского производства, из настоящей инструментальной стали и с двухзаходной резьбой.

Упрощенная схема винтового дровокола.

Размеры станины могут быть разными, но обычно составляют:

  • Высота — до 800 мм.
  • Ширина — до 600 мм. Если предусмотрен откидной столик, то 1000 мм.
  • Длина — до 850 мм.

Размеры выбираются в зависимости от роста владельца оборудования, так, чтобы ему было комфортно работать.

Электрический двигатель удобнее всего устанавливать в нижней части конструкции, такое расположение поможет защитить вращающиеся элементы от разлетающихся щепок. Да и вообще — убранный вниз двигатель всегда безопаснее.

В процессе составления проекта дровокола, необходимо обязательно предусмотреть метод натяжения ремня или цепи. Для этого используется дополнительный шкив, звездочка и т.д. Рекомендуется закрыть ременную или цепную передачу металлическим кожухом, который не только защитит вращающийся механизм, но и сократит возможную вероятность получения различных травм. Кожух можно изготовить из металлического листа и зафиксировать на станине винтами.

Инструкция по сборке винтового дровокола

Когда все основные элементы конструкции будут готовы, можно, опираясь на составленный чертеж, приступать к изготовлению необходимых узлов и сборке дровокола.

Рама под конструкцию дровокола —  в данном примере предусмотрено крепление деталей резьбовыми соединениями

  • Для того чтобы изготовить раму под столешницу и другие составляющие конструкции согласно составленному чертежу и размерам, раскраиваются металлические профильные трубы или уголки. Рама должна получиться устойчивой и прочной, так как она будет постоянно подвергаться немалой, в том числе – вибрационной нагрузке.
  • После того как все детали рамы будут подготовлены, их соединяют между собой с помощью сварки и (или) болтов. То есть некоторые детали могут быть сварены между собой, а другие — скручиваются болтами. Для последних крепежных элементов, в определенных точках просверливаются отверстия.

Можно предусмотреть установку оси с колесами, чтобы станок было проще перемещать по территории двора

  • В случае если изготавливается передвижной, не стационарный вариант дровокола, к нижней части рамы фиксируются оси для установки колес. Затем на них устанавливаются и сами колеса. Оси могут быть установлены по-разному, в данном случае к вертикальным стойкам рамы были приварены отрезки труб — втулки, в которые и была установлена и зафиксирована в необходимом положении с помощью поджимных болтов неподвижная ось. Важно – колеса стараются установить так, чтобы в рабочем положении дровокола они немного не доходили до поверхности пола – так установка будет максимально устойчивой. А для перевозки необходимо приподнять один край станка – тогда колеса упрутся в пол и начнут «работать».
  • Далее, из листа металла толщиной в 4÷5 мм вырезается рабочая столешница и полка под монтаж электрического двигателя.
  • На готовую раму закрепляется столешница и нижняя полка.

Монтаж электродвигателя и рабочего вала с блоками подшипников

  • Следующим шагом на электродвигатель устанавливается ведущий шкив, а затем двигатель монтируется на полку, закрепленную под столешницей.
  • После этого необходимо собрать рабочий вал конуса, для этого подшипники необходимо запрессовать в корпуса. Затем, на раму стола над двигателем монтируется вал с жестко закрепляемыми на раме блоками подшипников. С задней стороны вала устанавливаете ведомый шкив. Узел закрепляется болтами, поэтому в основании необходимо просверлить отверстия. После сборки и монтажа вал должен вращаться очень легко. Шкивы можно закрепить на шпоночное крепление или зафиксировать боковыми поджимными винтами, заранее сделав на валу углубления. Если ставятся винты, то они не должны нарушать сбалансированности угла вращения – обычно их размещают равносторонним треугольником, то есть через 120° на окружности муфты шкива.
  • Далее, следует установить ремни и проверить прямолинейность траектории их хождения. Расположение шкивов должно быть выдержано в одной вертикальной плоскости, чтобы ремень не пытался соскочить Если возникает необходимость, придется сдвинуть положение шкива на валу или сместить положение опор Для этого придется просверлить по два дополнительных отверстия. Но лучше этот вопрос всесторонне продумывать заранее, чтобы не прибегать к таким не слишком приветствуемым мерам.

Цены на винтовой дровокол

винтовой дровокол

Монтаж винтового конуса.

  • Следующим этапом на ведущий вал с помощью шпоночных соединений монтируется конус и дополнительно фиксируется винтами.

Фиксация конуса на валу винтами.

В случае если во время эксплуатации оборудования конус застревает в древесине, то освободить его можно только обратным вращением. Обеспечить реверсивное вращение в данной конструкции проблематично – придётся переусложнять систему передачи, поэтому проворачивать винт остается только при помощи газового ключа.

Установка рассекателя – строго соосно с конусом

  • Далее, под винтовой конус на столешницу устанавливается рассекатель, в качестве которого можно использовать старый молоток. Правда, иногда такое усовершенствование лишь мешает в работе, и от него отказываются.

Пускатель монтируется под столешницей с удобной для пользователя стороны.

  • Следующим шагом выполняется электрическое подключение магнитного пускателя, проводки и УЗО. Как уже говорилось выше, этот этап работ лучше всего доверить специалисту, имеющему специальный допуск.
  • После подключения электрической части конструкции прибор запускают и проверяют его в работе.

Готовый винтовой дровокол после сборки

  • Если испытания прошли успешно, то конструкцию зачищают от ржавчины и покрывают антикоррозийной краской.

Дровокол в действии.

На последней иллюстрации представлен процесс раскалывания чурбака надвое. Потом эти половинки можно разделить еще, на поленья нужного размера.

Меры безопасности при работе с винтовым дровоколом

Существует ряд правил обеспечения безопасности работы, которые необходимо соблюдать при колке дров с подобной установкой винтового типа. Несмотря на ее, казалось бы, безопасную конструкцию, по неосмотрительности можно довольно легко получить травму иди же испортить сам дровокол.

  • Производить расщепление поленьев рекомендуется только голыми руками. Дело в том, что рукавицы или перчатки могут случайно зацепиться и накрутиться на винт, притянув к нему пальцы. То есть провоцируется ситуация, способная привести к очень серьезной травме.
  • Очень осторожно и внимательно следует раскалывать поленья из тяжелых плотных пород древесины с большими или многочисленными сучками, а также чурбаки из комлевой прикорневой части бревна. Процесс раскалывания древесины может в этом случае пойти непредсказуемо. Бывает, что заклинивает винт, происходит выброс крупных щепок, полено выворачивает из рук.
  • Число оборотов рабочего вала должно находиться в рекомендованных пределах, так как повышенная частота вращения может привести к таким же последствиям, как при раскалывании тяжелой древесины.
  • Направление подачи чурбаков и поленьев на винт — исключительно поступательное, плавное, без сильных толчков. Допускается только одно их положение – вертикальное. В этом случае при рассказывании древесины по волокнам отделенные фрагменты разводятся в стороны, не мешая работе винта. При любом другом положении эти фрагменты начнут затягиваться в пространство между винтом и столешницей. А это – гарантированное, причем, очень быстрое и плотное заклинивание, которое вскорости приведет к серьезной поломке.

Схема наглядно демонстрирует, почему поленья должны подаваться на винт исключительно в вертикальном положении.

При соблюдении рекомендаций и должной осмотрительности во время работы, прибор будет работать безотказно и не представит для своего хозяина сколь-нибудь серьёзной опасности. Соответственно, его долговечность и производительность зависят не только от качественного изготовления, но и от правильности эксплуатации.

Ознакомьтесь с полезными самоделками для дачи и пошаговой инструкцией по их изготовлению, из нашей новой статьи — «Садовые инструменты своими руками».

*  *  *  *  *  *  *

Чтобы изготовить самостоятельно установку для колки дров, при условии уже разработанной схемы, наличия материала и необходимых инструментов, потребуется, наверное, два — три дня. Но зато в дальнейшем будет сэкономлено значительно больше времени и сил при заготовке запасов топлива на зиму.

В завершение – видео, в котором показан совсем небольшой дровокол винтового типа, продемонстрированы его немалые возможности. Кстати, там будет хорошо заметен и тот довод, что поленья подаются на раскалывание исключительно вертикально.

Видео: Небольшой самодельный винтовой дровокол в работе

их конструкции и как сделать своими руками?

Во всех сферах хозяйствования, где актуальность по той или иной причине приобретает такая работа, как рубка дров, используются дровоколы.

Современные, высокотехнологичные механизмы не только легко справляются с возложенными на них функциональными обязанностями, но и отличаются простотой конструкционного строения, поэтому могут быть при желании изготовлены своими руками.

Как сделать дровокол самостоятельно? Какие его типы различают? Какими техническими характеристиками механизм должен быть наделен, чтобы обеспечивать бесперебойный и высокопроизводительный рабочий процесс? Об этом и многом другом более подробно поговорим в статье.

Также рекомендуем вам обратить внимание на сайт odrova.ru, где вы сможете купить конус для дровокола «морковка», «шуруп» с доставкой по всей территории России. Для заказа и консультации звоните нам 8 (922) 035 28 87.

Что собой представляет станок для заготовки дров?

Дровокол или станок для заготовки дров – механизированное устройство, предназначенное для выполнения торцовки и раскола чурок, древесины на поленья.

Он характеризуется высокими техническими и качественными показателями, функциональностью и практичностью, простотой эксплуатации и доступностью технического обслуживания, имеет компактные размеры и при необходимости легко транспортируется с одного места на другое.

Важная особенность станка – большой рабочий ресурс. Колуны комплектуются надежными и износостойкими деталями, поэтому стойко выдерживают любые нагрузки, они могут использоваться в любых климатических условиях, обеспечивают бесперебойный рабочий процесс на протяжении продолжительного времени, не требуют регулярного дорогостоящего сервисного обслуживания.

Разновидностей дровоколов достаточно много. Они могут оборудоваться бензиновыми, дизельными и электрическими двигателями, отличаются конструкционным строением, распределяются на профессиональные и бытовые.

Конструкционное строение и принцип работы

Конструкция дровоколов, в том числе и самодельных, достаточно простая и во многом зависит от их вида. Установки комплектуют следующие основные механизмы:

  • Двигатель. Он может быть бензиновым или электрическим. Пользователь самостоятельно определяет, какой агрегат сможет обеспечить необходимую производительность в заданных эксплуатационных условиях.
  • Редуктор. Повышает крутящий момент, понижает обороты и обеспечивает стабильное давление воздуха перед каждым ударом. Он характеризуется надежностью, выносливостью и износостойкостью.
  • Станина – неподвижная часть дровокола, изготовленная из прочного и устойчивого к механическим воздействиям металла. К ней крепятся двигатель, редуктор и рабочий конус для раскола и торцовки полена.
  • Подшипники. Являются незаменимой частью опоры, поддерживают подвижную конструкцию – рабочий конус, закрепленный на валу, с заданной жесткостью.
  • Рабочий конус. Изготовлен из прочного и надежного металла, имеет резьбовую насадку – буравчик.

Каждый конструктивный элемент дровоколов может быть подобран индивидуально, в зависимости от потребностей и запросов пользователя. В таком случае устройства максимально четко отвечают требованиям и обеспечивают необходимую рабочую производительность.

В зависимости от своего конструкционного строения дровоколы отличаются принципом работы. Чаще всего на практике используется станок для рубки дров, который комплектуют следующие узлы:

  • Станина;
  • Редуктор;
  • Двигатель;
  • Рабочий конус.

Работает такой колун по следующему принципу: через редуктор запускает вал, на котором, в свою очередь, располагается буравчик. Он, вращаясь, вворачивается в чурку и раскалывает ее на несколько частей.

В гидравлическом дровоколе усыновлен цилиндр, он получает необходимый заряд энергии от мотора и способствует его передачи на гидравлический шток, который приводит в движение упор.

Плавная работа механизма обеспечивает вхождение лезвия в чурку без удара, в результате чего она раскалывается на части и при этом не сдавливается.

Если мощности дровокола недостаточно для дробления чурки, цилиндр прекращает работу, а насос функционирует в холостом режиме, что предотвращает устройство от поломок.

Распределение по классификационным признакам

Дровоколы можно разделить на несколько видов, ниже разберем по какому принципу идет разделение.

По сфере применения:

  • Бытовые. Устройства имеют небольшую мощность и производительность, характеризуются средними техническими показателями. Их преимущества – мобильность, универсальность, компактные размеры и возможность полноценной эксплуатации в любых климатических условиях, доступность ремонта и технического обслуживания, низкая стоимость.
  • Промышленные. Станки с высокими техническими параметрами, характеризующиеся большим рабочим ресурсом, отменной производительностью и возможностью длительной эксплуатации без перерывов.

По способу закладки полена:

  • Горизонтальные. Закладка бревна производится в специальный горизонтальный желоб. Их преимущества: универсальность, практичность, функциональность.
  • Вертикальные. Бревно в устройствах устанавливается вертикально. Их преимущества: компактность, функциональность, надежность. Недостатки: необходимость строго соблюдения техники безопасности.
  • Смешанные. К данному классу дровоколов относят агрегаты промышленного назначения, эксплуатируемые в потоковом производстве дров.

По источнику питания мотора:

  • Электрические. Оборудуются электромоторами, отличаются экологичностью, доступностью ремонта и простотой эксплуатации, имеют компактные размеры и могут легко транспортироваться с одного места на другое.
  • С бензиновым двигателем. В отличие от электрических аналогов могут использоваться на объектах, удаленных от централизованной сети. Они требуют минимум затрат на обслуживание и ремонт, функциональные и высокопроизводительны.
  • С тракторной тягой. Их основное преимущество – большой рабочий ресурс.
  • С комбинированным мотором. Могут комплектоваться приводом трактора и электрическим или бензиновым мотором, эксплуатируются исключительно в промышленной сфере.

По принципу работы:

  • Гидравлические. Имеют отменные технические и эксплуатационные характеристики, обеспечивают безопасный и плавный рабочий процесс.
  • С конусом. Дровоколы указанного вида относят к винтовым механизмам, обладающим большой надежностью и мощностью. Их особенности — простое конструкционное строение, приемлемая стоимость и отменные качественные показатели.

По способу передвижения

  • Стационарные. Представляют собой цельные станки или массивные промышленные модели, трудно поддающиеся транспортировки.
  • Передвижные. Оборудованы колесами, которые облегчают передвижение устройств.

Прежде чем выбрать конкретный вариант дровокола, необходимо определиться, с какой интенсивностью он будет использоваться, от этого во многом зависит его технические характеристики. Основные технические характеристики станков:

Мощность расщепления400 – 600 об/мин
Рабочая длинаот 50 до 100 см
Диаметр раскалываемой чурки30 см
Скорость движения поршня назаддо 7,5 см/сек
Мощность электродвигателяот 1500вт до 2300вт

от 3000 до 4000вт

Скорость движения поршня вперед до4 см/сек
Дополнительные возможностиВозможность установки насадки из 4-х резцов

Требования, которым должны отвечать механизмы

  • Высота от пола до конуса около 80 см.
  • Минимальная мощность двигателя от 2 кВт.
  • Посадка на вал редуктора или мотора – плотная.
  • Материал для изготовления конуса – твердая сталь.
  • Комплектация радиатором охлаждения масла и жесткой рамной конструкцией.
  • Наличие функции подогрева масла в гидросистеме.

Поэтапный план изготовления винтового станка

Самодельный дровокол винтового типа сделать очень просто. Из комплектующих частей понадобятся резьбовый конус-насадка, станина, изготовленная с прочной и устойчивой к механическим воздействиям стали, двигатель определенной производительности, понижающий редуктор и вал.

Двигатель и редуктор крепится к станине. Рабочий конус сажается на вал и приводится в действие через понижающий редуктор с помощью мотора. Важно учитывать:

  • Запрещается выполнять присоединение насадки напрямую к мотору, это противоречит правилам безопасности.
  • Ременную и цепную передачу в обязательном порядке необходимо помещать в специальный защитный кожух.
  • Электрическая часть дровокола должна выполняться квалифицированным мастером.
  • Допустимая скорость вращения насадки – не менее 250 – 300 об/мин. Если она будет меньше, колун обеспечит минимальную производительность.

Технология производства гидравлического колуна

Сделать самодельный гидравлический дровокол на порядок сложнее, чем конусный. Самый сложный узел устройства, который необходимо произвести, — гидравлическая часть, состоящая из гидравлического цилиндра с толкателем, узла управления потоками гидравлической жидкости и насоса, масляного бака и приводящего в движение насос мотора.

Все эти механизмы можно приобрести в специализированных магазинах по приемлемой цене.

Основа самодельного дровокола – рама. Ее рекомендуется сделать из особо прочного материала, износостойкого к механическим воздействиям.

В ходе проектирования рамы под самодельный станок для рубки дров необходимо предусмотреть его установку на колесах или готовом шасси. В будущем это позволит легко и быстро перемещать устройство на место работы.

Четкой схемы того, как сделать колун своими руками, нет, поскольку при его конструировании допустимо много нюансов, все зависит от выбранных исходных механизмов.

Перед тем как сделать самодельное устройство, желательно оценить его экономическую выгоду. Если дров необходимо немного, то их лучше купить, чем потратить средства на изготовление колуна.

Сделать станок для рубки дров самостоятельно несложно, главное заранее запастись необходимыми комплектующими механизмами. Самодельный гидравлический колун работает эффективнее, чем колун с конусом, но его конструкционное строение на порядок сложнее, чем конструкция.

Смотрите видео-подборку по теме:

Дровокол своими руками

Сегодня все еще довольно популярны такие источники энергии, как уголь и дрова. Дровяные печи установлены во многих домах. Используются дрова и для отопления каминов, котлов. Большинство владельцев собственных участков колют дрова вручную, топором. Однако существует и более современный вариант – использование дровокола. Такой агрегат упрощает колку дров и сокращает временные затраты.

Чтобы разобраться, как сконструировать дровокол своими руками, следует ознакомиться с чертежами устройства и просмотреть несколько фото готовых изделий.

Как выбрать дровокол

При выборе дровокола, который будет использоваться для бытовых нужд, следует определиться, с каким объемом работ предстоит столкнуться. От этого зависит, какой конструкции будет изделие. Первым вопросом, который встает перед владельцем загородного дома, является: покупать заводской или собирать устройство своими руками?

В случае с покупным изделием придется выложить немалые средства. Для самостоятельной сборки понадобится подготовить набор инструментов и необходимые материалы. Однако при выборе этого варианта можно обойтись минимумом затрат.

Виды дровоколов

Чтобы понять, как устроены и работают разные дровоколы, следует разобраться с их видами. Это поможет разобраться в инструкции и схеме изделий. Существуют разные классификации таких устройств. Собрать дровокол своими руками можно по видео-инструкции или чертежу.

Важной характеристикой дровокола является положение чурок. Оно может быть:

  • Горизонтальным – бревна укладывают на станину. Затем они смещаются к режущему инструменту или тот сам двигается в направлении бревна.
  • Вертикальным – нож размещается над бревном, что позволяет раскалывать материал сверху. При таком исполнении дровокола чурка должна быть зафиксирована.

Можно утверждать, что эффективность горизонтальных изделий меньше, чем вертикальных. Однако каждый прибор имеет определенные особенности эксплуатации. Разделяют конструкции и по приводу:

  • На дизеле или бензине. Такой вариант устройств является самым распространенным. Основное преимущество изделий – полная автономность.
  • Дровокол механический. Он очень прочен и надежен. Используются в основном при выполнении кратковременных работ.
  • На электродвигателе. Эти дровоколы представляют собой стационарные изделия. Они удобны, но отличается средней производительностью.

Совет! Самоделки встречаются все чаще. Они обычно создаются из тракторной техники. При выборе такого механизма дрова будут раскалываться очень легко. Еще одной интересной модификацией являются дровокольные агрегаты, имеющие двигатель.

Имеет значение и какой формы выполнен колун. Этот показатель тоже относится к основным параметрам изделия. Колуны могут иметь конусную или крестообразную форму. В последнем случае дрова колются на 4 части. Это довольно удобно, если они используются для загрузки в шахту котла. Однако для раскалывания дров на таком устройстве понадобится много усилий.

Более популярны изделия имеющие колуны в виде конуса. Сконструировать дровокол своими руками можно очень быстро.

Особенности изделий с конусовидной рабочей частью

Колун, который выполняется конусообразной формы, может иметь резьбу. Его применяют в электрических и дизельных дровоколах. Его преимуществом является то обстоятельство, что бревна раскалывают при помощи вращательных движений наконечника. Колун закручивается в полено. По этой причине для раскалывания заготовки не понадобится прилагать серьезных усилий.

В моделях, которые работают на электричестве и бензине, обычно используется колун в виде конуса. При желании сконструировать винтовой самодельный дровокол понадобится создать чертеж. Во время работы лучше следовать заранее подготовленной инструкции. Прежде чем создать дровокол своими руками, понадобится узнать его устройство.

Такой агрегат выполняется из нескольких частей:

  • Мотор. Он может работать на топливе или электроэнергии. Для обеспечения эффективности устройства двигатель должен иметь мощность от 1,5 кВт. Напряжение при этом должно равняться 380 В.
  • Станина. Эта деталь является столом с ножками. На нее помещаются дрова. Под станину устанавливается двигатель.
  • Редуктор. Он служит для того, чтобы регулировать количество оборотов мотора.

При сборке устройства следует учитывать его конструкцию. Преимуществом такого изделия является дешевизна изготовления. Обычно дровоколы с конусообразным колуном создаются для бытовых целей.

Совет! Если нет необходимости колоть достаточно много дров, следует выбрать вариант изделия с конусообразным сечением. Его можно выполнить из подручных деталей. Фото-инструкция и чертежи сборки дровокола своими руками помогут справиться с задачей.

Гидравлические дровоколы

Модели гидравлического типа имеют одно неоспоримое преимущество – они позволяют колоть довольно большие объемы дров за сравнительно короткие промежутки времени. Колун в таком устройстве располагается на штоке.

Во время создания гидравлического дровокола следует учитывать несколько особенностей:

  • как располагается полено;
  • мощность мотора;
  • сила, с которой раскалывается бревно;
  • допустимый размер полена.

Сборка гидравлического дровокола осуществляется сложнее, чем конусовидного. Однако и показатели производительности у таких устройств намного выше.

Благодаря чертежам дровокола можно понять, по какому принципу он работает. Сборка таких устройств в домашних условиях является довольно простым занятием. Чтобы разобраться, как сделать дровокол своими руками, понадобится изучить устройство определенного типа конструкции.

Реечные дровоколы

Их так назвали за то, что колун крепят к рейке. Полено раскалывается при нажатии на ручку, которая имеется в дровоколе. При этом происходит сцепление шестерен, а затем рейка начинается двигаться в сторону бревна. В результате чурка раскалывается на несколько частей.

Самодельные реечные дровоколы характеризуются такими параметрами:

  • форма колуна;
  • минимальный размер полена;
  • сила раскалывания заготовки.

Реечные конструкции нередко реализуются в заводской сборке. Однако такие устройства стоят намного дороже, чем те, что выполняются своими руками.

Совет! В отличие от реечных изделий, конусные дровоколы не продают в сборе. Однако для такого устройства можно купить закаленный конус.

Сборка дровокола

В бытовых условиях собрать дровокол своими руками не составит труда. Для этого понадобится подготовить определенные инструменты и материалы. В случае с разными видами изделий понадобится учесть их особенности.

Винтовые изделия

Для сборки винтового изделия понадобится приобрести колун в виде конуса, редуктор и станину. Последний элемент можно самостоятельно сконструировать из листовой стали и металлических уголков. Собрать дровокол с двигателем своими руками можно довольно быстро, если следовать инструкции.

Сперва на станину устанавливают мотор и редуктор. Затем на вал одевают конус, а вал подсоединяют к редуктору. Во время сборки такого устройства необходимо учитывать:

  • Насадка не должна крепиться напрямую к двигателю.
  • При отсутствии опыта работы с электрооборудованием следует обратиться за помощью к специалисту.
  • Ременная передача должна быть закрыта кожухом.
  • Вал должен вращаться с 250 об/мин.

При учете таких особенностей собрать винтовой дровокол будет намного проще. Чтобы разобраться, как сделать дровокол, следует познакомиться с особенностями его конструкции и эксплуатации.

Сборка гидравлического изделия

Сконструировать самодельный дровокол гидравлического типа немного сложнее. Это объясняется наличием гидравлического узла. Перед работой следует купить гидравлический цилиндр, а также насос и мотор для него.

Совет! Раму следует монтировать на колеса – это позволит легко перемещать устройство.

После этого на раму устанавливается гидравлическая часть. Перед началом работ следует оценить, насколько экономически выгодно будет создание такого агрегата.

Выводы

Дровокол можно не только сконструировать самостоятельно, но и приобрести в магазине. Основным отличием таких устройств будет цена. Главным достоинством дровоколов, которые продаются в магазине, является экономия времени и сил.

Видео сборки дровокола своими руками представлено ниже:

Делаем дровокол своими руками – чертежи, схемы, инструкция


Заготовка топлива для отопления дома в зимний период является важным и ответственным мероприятием. Много сил отнимается во время ручной рубки дров. Чтобы ускорить и облегчить процесс, хозяева зачастую максимально механизируют операции. В частности можно изготовить для домашнего пользования дровокол своими руками. Покупка такого аппарата потребует существенных финансовых затрат, а самодельный дровокол обойдется дешевле и будет оптимизирован под конкретные условия использования.


Качественное горение поленьев в твердотопливной печи зависит не только от породы дерева, но и от физических параметров поленьев, к которым относится:


  • длина заготовки;

  • диаметр полена;

  • форма.


Чрезмерно толстые заготовки будут долго разгораться и могут даже не полностью перегореть. Слишком маленькие и тонкие дрова быстро перегорят, не отдав достаточное количество тепла помещению. В подобной ситуации выручит собранный дровокол своими руками, чертежи, фото, инструкции для которого готовятся заранее.


Классификация оборудования


Перед тем, как сделать дровокол гидравлический своими руками либо в гаражных условиях собрать механический дровокол своими руками, стоит определиться с типом конечного устройства. В каждой конструкции имеются свои достоинства и недостатки. Однако, подобное устройство для колки дров окажется более выгодным в финансовом плане, чем приобретенное в строительном магазине.


По типу установки заготовки оборудование делится на две группы:


  • Горизонтальный тип. Бревно укладывается на станину горизонтально и перемещается вдоль своей оси по направлению к рабочему инструменту. Готовый самодельный аппарат может быть разработан с обратным действием, когда сама режущая часть внедряется в неподвижное зафиксированное бревно.

  • Вертикальный тип. В заготовку режущая часть входит вертикально. При данном позиционировании требуется фиксация бревна. В некоторых случаях это делается руками либо специальными приспособлениями.


Вертикальный и горизонтальный дровокол


  • Комбинированный тип. Встречается достаточно редко в самодельных схемах. Востребован в промышленных условиях на деревообрабатывающих предприятиях.

  • Выбирая способ, как сделать дровокол своими руками, необходимо подбирать тип привода для оборудования:

  • За счет работы бензиновых или дизельных аппаратов. Такие варианты являются наиболее распространенными из всех автономных самоделок. Они являются высокоэффективными и благодаря своей мобильности могут использоваться максимально близко к источнику сырья.

  • Дровокол механический является достаточно надежным оборудованием и применяется в случае выполнения относительно небольшого объема работ. Самодельный механический агрегат нуждается в небольшом количестве материалов, что является его преимуществом перед остальными типами конструкций.


Колун «Исуповский дракон»


  • Дровокол ручной своими руками на электротяге является стационарным. Однако, при подобной схеме исполнения пользователь получит менее производительное устройство.


Ключевым элементом в конструкции любого агрегата, включая гидравлический дровокол, изготовленный своими руками, является форма колуна – рабочей части станка. Колун бывает следующих форм:


  • Клиновая форма. Клин врезается с большой скоростью между деревянными волокнами и расщепляет заготовку на две части.


Клин буквально просверливает бревно и разделяет его на отдельные фрагменты


  • Крестообразная форма. Для работы аппарата требуется большое усилие, чтобы войти между волокнами и поделить заготовку на четыре и более частей.

  • Винтовая (конусная) форма. Рабочая часть с нарезанным винтовым профилем на конусе вкручивается между волокнами и расщепляет таким образом заготовку.


Разновидности приспособлений


Перед тем, как приступить к работе, желательно определиться с видом оборудования, которое классифицируется по нескольким признакам:


  • наличие двигателя – это могут быть пружинные колуны, независимые от электричества, гидравлика, бензиновый или электрический агрегат;

  • собственно конструкция – вертикальная, горизонтальная, смешанного типа, реечная или конусная;

  • способ раскола дров – с помощью винтовой пары, по принципу шурупа, воздействие пневматики или гидравлики.


Самый простой дровокол состоит из стационарного стола, консоли и стойки.


Простой и недорогой вариант — механический раскалыватель, он может быть как ручным, так и ножным


Для работы конусного агрегата понадобится уже двигатель с соответствующим оснащением, приводной вал и рабочий орган, соединенный с механизмом цепью или ремнем передачи.


Винтовой не колет двора, но разбуравливает их по принципу шурупа.


Для нормальной работы реечного дровокола нужны двигатель, приводной вал, цепная или ременная передача, шестерня и рейки. По самостоятельной сборке это сложная конструкция, принцип работы которой сводится к преобразованию крутящегося вала в последовательное движение рабочей части.


Реечный работает за счет поступательного движения рейки, которая и разрубает бревно


Если речь идет о небольшом объеме деревянного топлива, то с этим справится простая конструкция – механический или гидравлический дровокол. Помимо того, что сама сборка не требует исключительных знаний, они легко разбираются и работают без двигателя и сложной оснастки. Такого объема хватает для камина, бани, которой пользуются изредка, и дружеских посиделок у костра. Если же нудно заготовить дрова для отопления дома зимой или для нормальной работы теплицы на печном отоплении, механики будет недостаточно. Для этих целей покупают, как правило, бензиновые или электрические дровоколы.


Удобнее всего разделывать дрова на вертикальной установке


Механический пружинный аппарат


Наименее затратной в изготовлении является механическая схема. Усилие в ней формируется за счет пружины. Станина из металлических квадратных профилей базируется в это время на горизонтальной плоскости. Торец заготовки упирается в расположенный внизу колун.


Схема механического колуна с пружинным механизмом


Механический дровокол


Устройство состоит из нескольких элементов:


  • консоль;

  • опорный стол;

  • стойка.


ВИДЕО: Очень простой, но эффективный механический колун



Винтовые колуны


В последнее время весьма популярными стали агрегаты с конусной винтовой рабочей частью. Это связано с относительной простотой их изготовления и удобным обслуживанием. Подобная конструкция требует предварительного составления подробной схемы, чертежа либо образмеренного эскиза.


Принцип работы винтового колуна


Составными элементами ручного дровокола такого типа являются:


  • станина, сваренная из строительного металлического профиля и листового железа;

  • силовая установка в виде мотора на электротяге или жидком топливе;

  • привод цепной со звездочками и цепью или ременной со шкивами и ремнем;

  • вал с винтовым конусом, закрепленный в подшипниках качения;

  • упор для заготовки.


Конус изготавливается из стали марок ст45 или 40Х. Желательно готовое изделие закалить, чтобы придать ему необходимую твердость.


Чертеж ножа дровокола


В процессе изготовления и сборки необходимо руководствоваться некоторыми правилами безопасности:


  • категорически запрещено по правилам безопасности использовать насадку напрямую с мотором без понижающего редуктора, которым обычно вступает цепной привод или установленный редуктор с шестернями;

  • монтаж электрического блока должен проводиться в соответствии с основами безопасности;

  • для ременной или цепной передачи требуется защитный кожух, чтобы предотвратить захватывание приводом обшлага рукавов и пр.;

  • оптимальной является скорость вращения рабочей части около 250 об/мин;

  • опоры вала предпочтительней крепить не сваркой, а винтами.


Схема винтового электрического дровокола


Чтобы повысить мобильность изобретения, стоит установить всю конструкцию на колеса. При этом необходимо позаботиться о наличии тормозной системы. Стоит учитывать, что при значительном снижении скорости вращения уменьшается производительность оборудования, а повышение сказывается на безопасности.


Как сделать гидравлический дровокол


Внутри гидроцилиндра рабочие жидкости способны создавать существенно большие усилия, чем это возможно для винтовых пар. В связи с этим нередко данное оборудование применяется в качестве толкателя заготовки к колуну.


Самодельный гидравлический колун


Чтобы в домашних условиях сделать самодельный гидравлический дровокол с минимальными затратами, можно использовать для данных целей гидродомкрат.


Схема реечного дровокола


Принцип работы такого устройства заключается в том, чтобы на стационарно установленное лезвие надвигать деревянную заготовку. Для этого гидравлический толкатель перемещается по направляющим из швеллеров к ножу.


Преимуществом данной конструкции перед электрической схемой является то, что во втором случае электропривод будет толкать пенек даже при высоком сопротивлении, что способно привести к сгоранию мотора. Гидравлика наращивает силу постепенно и во время достижения значительного сопротивления может оставаться на месте, не ломая конструкцию и не причиняя иного ущерба станку.


Большинство гидравлических аппаратов работает в горизонтальном виде, однако, принципиальная схема обоих типов является одинаковой. Развиваемое усилие составляет около 3-5 т и зависит от используемого цилиндра. Для бытовых условий данной мощности вполне хватает. Считается, что такой тип является более эффективным, чем винтовая конструкция.


ВИДЕО: Как сделать колун своими руками


Самодельный колун для дров — приспособление для колки своими руками

Необходим ли колун для дров, если в хозяйстве имеется топор? Автономное отопление, использующее древесный материал, до сих пор является приоритетным в тех населенных пунктах, где отсутствует магистральный газ и возникают перепады электроэнергии. Колун для дров отличается от топора функциональной нагрузкой. Если топор способен в значительной степени оттачивать деревянную деталь, то колун – идеальный способ для получения грубого чернового контура.

Примечание: Простыми словами, расколоть полено на несколько крупных частей за один удар гораздо проще, используя такой приспособление, как колун. Его можно изготовить своими руками.

Виды и особенности

Различаются колуны для дров на два основных типа:

  • механический;

Механический колун для дров

  • с электроприводом.

Колун с электроприводом для дробления дров

Механический колун, который имеет ручной привод, несложно сделать своими руками. Чертежи его просты, а принцип работы заключается в упрощенных механических движениях.

Работа механического колуна с пружиной

Самодельный колун состоит из:

  • металлического клина;

Клин для дров

  • пружинного механизма.

Механизм для рубки дров

Настраивается такой колун регулированием пружины. Изменяя ее положение, уменьшая или увеличивая расстояние до рабочего клина, можно обрабатывать поленья разной длины. Колун с ручным приводом используется вместе с твердым основанием. На него устанавливается полено, а работник, поднимая вверх колун, с небольшим усилием опускает на материал, раскалывая его.

Именно клин играет роль «раскалывателя». Пружина позволяет механизму возвращаться в исходное положение для следующей партии дров. Главными вспомогательными силами в работе механического колуна являются: сила тяжести и упругости стального клина.

Большое преимущество приспособления перед стандартным топором заключается в снижении нагрузки на работника при раскалывании дров. Это в значительной степени оптимизирует работу, позволяет за один и тот же промежуток времени расколоть больше поленьев, чем при аналогичных действиях топором.

Обычный колун для дров с коротким плечом

Электрический или колун с электроприводом еще больше облегчает задачу работнику. Основная функциональная деталь, после запуска электродвигателя, постоянно вращается. Оператору остается только устанавливать новую партию поленьев для раскола.

Рабочая деталь такого механизма – конус с определенным углом. Он имеет винтовую нарезку. В процессе вращения, благодаря спиралевидному конусу, элемент беспрепятственно входит в древесину. Работающая деталь в буквальном смысле разрывает волокна древесины, что упрощает расколку.

Электрический колун для дров

Электрический колун для дров имеет также рабочий вал и рубящий наконечник. На концах вала имеются пазы, в которые устанавливается шкив ременной передачи. Вал крепится к станине благодаря двум креплениям с подшипниками. Однако есть чертежи упрощенного механизма, где показан прямой монтаж конуса на вал.

Примечание: В тех случаях, когда возможен перепад напряжения или перебои в поставке электроэнергии, приспособление можно оснастить двигателем внутреннего сгорания с цепной передачей. Очень важно при работе с таким устройством знать, что на конус, при его вращении, поленья можно подавать только вертикально.

Электрический колун с двигателем от стиральной машины в действии

Гидравлика

Еще одним видом механического колуна является гидравлический дровокол. Его принцип работы основан на использовании энергии сжатой жидкости. В этом случае давление передается рабочему поршню через жидкость. Он, в свою очередь, оказывает давление на бревна.

Гидравлический колун в действии

При изготовлении такого колуна своими руками важно обратить внимание на станину. Она должна быть сделана из стального швеллера с толстыми стенками. По ней будет осуществляться ход поршня с режущим элементом. Применение такого механизма позволяет за один ход получить расколотые бревна на несколько частей. Важно при таком способе кола обзавестись дополнительными направляющими.

При выборе гидравлического колуна для дров важно обращать внимание на максимальную длину обрабатываемого полена (она должна быть до 63 см) и усилие давления (до 9 т). При таких параметрах устройство с легкостью за 2 секунды раскалывает полено в 40 см диаметром.

Винтовая передача

Еще один тип устройства, который использует передачу винт-гайка. Принципом работы такого приспособления является преобразование вращательного движения винта в поступательное движение гайки. Устройства даже небольшого размера дают возможность при минимальном физическом усилии раскалывать поленья на несколько частей.

Винтовой дровокол

Винтовой дровокол может быть нескольких типов:

  • бытовые – чаще всего встречаются в частных домах; могут быть мобильными, если каркас снабжен осью с парой колес;
  • промышленные – это целые комплексы, которые используются на пилораме и требуют профессионализма в обращении.

По типу установленного привода винтовые устройства делятся на:

Электровинтовой колунБензиновый колун

Электродровокол способен работать от двух типов сетей: одно­- и трехфазной. Так как провести на участок три фазы – достаточно дорогостоящее мероприятие, большинство потребителей выбирает модели на одну фазу.

По типу резьбы винтовой дровокол может быть:

  • с метрической резьбой – имеет меньшую надежность, так как данный тип резьбы быстрее истирается, есть риск соскакивания полена;
  • с упорной резьбой – благодаря достаточной форме и остроте она хорошо врезается в дерево, является более долговечной.

Колун и топор своими руками

Цены на колуны для дров зависят от их типа. И, естественно, с приводами устройства дороже. Тип двигателя также влияет на стоимость. В среднем колун с двигателем внутреннего сгорания дороже электрического на 15%.

Выбор

Самыми важными нюансами при выборе удобного колуна являются:

  1. Материал ножа. Данная деталь должна изготавливаться из закаленной стали. Такой элемент прослужит очень долго.
  2. Безопасность. Качественное оборудование должно быть оснащено двухрычажной системой, которая будет осуществлять блокировку. Это минимизирует риски травмирования при использовании колуна. Работник удерживает рычаги руками, отпуская один из них, устройство останавливается.
  3. Упор. Самыми удобными агрегатами будут те колуны, в которых установлен регулированный по высоте упор. При изготовлении приспособления своими руками на эту деталь также важно обращать внимание. При такой настройке расколка дров будет происходить с минимальными нагрузками для человека, а значит, с большей производительностью.
  4. Удобство. Если колун изготавливается своими руками, работник имеет возможность подогнать все параметры под личный комфорт. Если же оборудование приобретается, стоит обращать внимание на возможность его передвижения и удобство использования.

В заключение остается добавить, что своими руками проще всего сделать устройство для колки дров, используя слегка заостренный стальной клин и деревянную ручку. Но если предстоит значительный объем, например, заготовка на зиму, тогда своими руками либо приобретать устройство для колки дров нужно в полном комплекте и желательно с приводом.

Тестирование колуна в условиях российской зимы

Шуруповёрты для дровоколов

Дровоколы винтового типа используют принцип прикручивания бревна.
заостренный и сужающийся назад к широкой лопатке, которая заставляет
дерево отдельно, так как оно вкручивается в бревно. Это простая концепция:
позволяет использовать множество вариантов мощности для приведения устройства в движение.

Дровокол с винтовым приводом

Там
несколько преимуществ использования дровоколного станка винтового типа, а не
обычная гидравлическая или электрическая система колки дров.

Во-первых, они просты в использовании, безопасны, доступны по цене, просты в обслуживании,
и иметь высокую производительность для выполнения работы. Этот тип
сплиттера предлагает сменный наконечник, который работает вечно, так как
они сделаны из термообработанной стали.

Самодельный шуруповерт для дерева и бревна

Создайте свой собственный шнековый делитель бревен

Идея пробивного устройства винтового типа для колки древесины пришла к нам.
существует уже давно.В общий дизайн входит большая стальная
шнек со специальным стальным наконечником винта для вставки в бревно. Это в свою очередь
заставляет журнал разделиться.

Этот тип трактора отбора мощности
В дровоколе Off Screw Type используется конический единорог.
бит сплиттера, который работает совершенно иначе, чем обычный день
гидравлические сплиттеры.

Основные компоненты: рама с 3-точечным креплением, коробка отбора мощности.
универсальная насадка в сборе с валом, подшипником и битой, а также
стопорная скоба, чтобы бревно не вращалось.

Типовая конструкция

Высокопрочная конструкция наконечника из цельной стали с глубокой прецизионной обработкой
потоки. Расширяется, чтобы обеспечить разделение при проникновении конуса делителя.

Наконечники из термообработанной стали для длительного срока службы со стандартными
муфта диаметра, подходящая для типичных вращающихся насадок.

Проще говоря, винт с прецизионной механической обработкой проникает в
журнал, заставляющий его разделиться. Прижимного давления не требуется, так как винт
Наконечник втягивает бревно в шнек.Стальные наконечники сменные и могут
затачивать обычной пилкой для цепной пилы!

нажмите, чтобы увеличить изображение дизайна разветвителя единорога

Разработанные особенности:

  1. Конструкция из высокопрочной стали с прецизионной обработкой резьбой
  2. Усиление центральной части корешка толстостенной трубкой
  3. Сменный наконечник из хромированной легированной стали можно затачивать с помощью
    напильник для цепной пилы обыкновенный
  4. Различные переходные пластины для тяжелых условий эксплуатации подходят практически для любого домашнего
    или иномарка или малолитражка

Разработан эффективный дровокол

Дровоколы винтового типа иногда используются для закрепления их на
ступица легкового или грузового автомобиля.Используя двигатель автомобиля для получения энергии,
они могут раскалывать бревна намного быстрее и эффективнее, чем любой автономный
сплиттеры, гидравлические или винтовые.

Двигатель или привод вашего автомобиля больше не подвергаются нагрузкам.
линии, чем неторопливая поездка по обычной городской улице. Ты можешь
расколоть большой запас дров с минимальными усилиями или топливом.

Стоимость разветвителя этого типа составляет лишь малую часть стоимости разветвителя.
менее эффективный автономный гидравлический сплиттер.Прочная конструкция
а дизайн позволяет легко колоть дрова.

Дровоколы винтового типа

могут питаться разными способами, в том числе электрическими.
с электроприводом или газом, как показано на эскизах выше.
включить вал отбора мощности, как на указанном выше мини-погрузчике, или другой механический
варианты, включая такие устройства, как Stickler Splitter, который прикрепляется к
ступица колеса автомобиля. Эти варианты винтовых приводов обеспечивают разнообразие
выбора власти.

13 чертежей дровоколов: самодельные варианты своими руками

Если вы рубите дрова вручную, вы уже знаете, сколько усилий и времени уходит на подготовку хорошей штабеля дров для сжигания или продажи.Дровоколы всех типов значительно упрощают работу, но могут оказаться немного дорогостоящими в зависимости от того, что вы ищете. Если у вас есть навыки (или вы знаете кого-то, кто обладает), создание собственного мощного сплиттера определенно заслуживает внимания.

Разветвители

в целом имеют довольно простую конструкцию, и следующие планы разделителей журналов объясняют и показывают, как вы можете настроить и создать свою собственную версию, которая соответствует работе, для которой она вам нужна. Все, от мощных обучающих программ с газовым приводом, так что простые ручные варианты показаны ниже.

Схемы с маркировкой

Получите диаграмму

Многие колки похожи по своей природе, чтобы обеспечить силу, необходимую для раскалывания бревен на 2 или 4 части всего за один толчок. На этих схемах представлены основные обозначенные потребности для понимания размещения деталей и приблизительных размеров разделителя горизонтального стиля. Они могут быть включены в планы дровоколов, работающих на газе, или даже в планы дровоколов с электрическим приводом — выбор за вами.

Восстановленный разветвитель

В этом видео рассказывается, что можно сделать с металлоломом, оставшимся от других проектов.Для формирования вашей собственной рамы разветвителя не так уж и много, а с добавлением гидравлического сверхмощного домкрата для бутылок у вас есть свой собственный способ самодельной раскалывания древесины. Посмотрите, как этот инструмент может принять форму в вашем гараже с помощью простого планирования.

Гидравлика для тяжелых условий эксплуатации

Посмотрите внимательнее на то, что возможно, когда у вас есть собственное видение создания сплиттера с использованием двигателя 13 л.с., насоса 3000 фунтов на квадратный дюйм и 5-дюймового цилиндра, чтобы создать не только 4-ходовой сплиттер, но и гидравлический подъемный стол.Это значительно упрощает весь процесс резки и помогает сэкономить на ручном труде.

Планы разветвителя с ножным управлением

Диаграмму можно найти на: www.instructables.com

Ищете мощный вертикальный разветвитель, который можно было бы сделать самостоятельно? Эти простые планы объясняют, как именно это сделать, чтобы создать мощную движущую силу, для которой нужна только ваша собственная сила ног. Если размахивание топором звучит утомительно, этот вариант определенно стоит рассмотреть.

Создание кинетической энергии

Ищете способ резать дерево без давления? Эта кинетическая конструкция маховика проста и эффективна и требует только того, что у вас уже есть в гараже, и нескольких деталей, которые легко найти в местном хозяйственном магазине (например, стойки и шестерни).Внимательно посмотрите на это творение, чтобы увидеть, как оно работает и как вы можете построить собственный маховик.

Успокойся и береги спину

Диаграмма найдена на: www.grit.com

Эти планы были реализованы, чтобы помочь уменьшить количество стресса с помощью разделителя, созданного на спине производителя. Многие колки требуют много усилий для гибки и подъема, но эта гениальная идея объединяет всю тяжелую работу И раскол в одной машине. Вы можете легко внедрить в машину такого размера несколько идей резки для еще большей индивидуализации.

Быстрый и простой 4-х ходовой ручной разветвитель

Из этого туториала Вы узнаете, как быстро и легко сделать 4-х сторонний ручной делитель для раскалывания и растопки. Это требует времени и усилий при обращении с топором и делает каждый удар намного более эффективным.

Портативный гидравлический привод

Схема найдена на сайте: www.motherearthnews.com

Сделайте свой собственный гидравлический разделитель электростанции, используя эти схемы, которые включают в себя легкое вертикальное разделение с использованием только вашей ноги для управления.Это оставляет обе руки свободными для установки и перемещения расколотых бревен. Его также легко буксировать, и он разработан для быстрого и портативного питания.

Воспользуйтесь преимуществами вашего мини-погрузчика

Схема находится на сайте: www.ringolake.com

Если у вас есть преимущества гидравлики мини-погрузчика (или другого оборудования, например трактора), то эти планы предназначены для вас. В рамках этих планов будет создан горизонтальный резак для бревен с серьезной мощностью, который легко буксировать и брать с собой куда угодно, где требуется мощность резки.

Не выбрасывайте изношенные машины

Диаграмма, найденная на: beckmannag.com

Если у вас есть старый изношенный сплиттер или части к одному, то эти планы — это то, что вам нужно собрать воедино и изменить то, что некоторым людям может показаться мусором. Это лучшее, что вы могли бы сделать для бесплатного создания разделителя бревен, если у вас есть под рукой детали и инструменты для его переделки. Создайте более крупный и лучший механический горизонтальный / вертикальный разделитель с помощью идей, представленных в этом пошаговом руководстве, в котором объясняется, что используется, заменяется и почему.

Планы и учебное пособие для винтового делителя

Схема найдена на сайте: www.instructables.com

Этот шуруповерт воплощает в себе довольно изобретательный подход к созданию инструмента с электрическим приводом, который помогает безопасно и под контролем раскалывать древесину. Такой дизайн позволяет вам буквально ввинтить острие в стороны вашего бревна, чтобы разделить их на полезные размеры.

Сумасшедший простой план разделителя бревен единорога

Схема найдена на сайте: www.instructables.com

Дровокол «единорог» — это просто упрощенный шуруповерт, для которого требуется двигатель и некоторые другие очень простые материалы, чтобы создать движущую силу для раскалывания древесины через бревно.Сделанный так, чтобы он устойчиво устанавливался на плоской поверхности, его можно было легко установить, проявив немного большей изобретательности для портативного питания.

Мощная индивидуальная буксировка за сплиттером

Планы найдены на: www.hearth.com

Одним из преимуществ создания собственного сплиттера является то, что вы можете полностью настроить его. Эта конструкция была разработана для облегчения работы и мощной гидравлической режущей способности. В этом руководстве рассказывается, как сделать это самостоятельно, а также предлагаются идеи по обновлению, если вы этого хотите.

Вот несколько типов дровоколов, из которых вы можете выбрать.

Заключение

Когда у вас есть средства для создания и необходимость разбивать бревна, вышеприведенные планы подчеркивают множество идей, которые вы можете воплотить в машине для колки бревен. Эти пошаговые инструкции и фотографии, размещенные в Интернете для легкой загрузки, содержат идеи, необходимые для создания именно того, что вы хотите, в разделителе журналов. Создание любой из этих машин сэкономит вам время и деньги и станет отличным помощником для своевременной укладки древесины.

Мы будем рады услышать ваши мысли об этих планах ниже, а также увидеть все, что вы, возможно, создали. И, как всегда, поделитесь пожалуйста!

Колка конусов — дровокол

Вопросы и ответы по колке конусов в одном месте!

Следует ли разбивать бревна в вертикальном или горизонтальном положении?
— Бревна всегда должны стоять вертикально при разделении. Если вы попытаетесь расколоть бревна, уложенные горизонтально, конус будет зажат, и нагрузка будет приложена к валу в вертикальном направлении, что вызовет медленную усталость материала (вала), что в конечном итоге приведет к поломке вала.

Неправильное размещение! (Рисунки 1 и 2)

Правильно! (3 и 4 фото)

Какое рекомендуемое положение для конуса и устройства предотвращения опрокидывания?
— Расположение, показанное на рисунке, дает простое практическое правило для примерного расположения конуса и блокирующего устройства.
Во время фактического использования эти значения могут иметь минимальное отклонение от идеальной настройки.

Почему древесина не вращается во время раскалывания?
— Конус колки обычно составляет 1/3 высоты бревна, то есть, если бревно имеет высоту 30 см, кончик конуса должен быть расположен на высоте 8-10 см. Поворот можно также предотвратить, поместив клин (важный аксессуар) под разделительный конус.

О чем нужно помнить, какие ошибки встречаются чаще всего?

Если острие затупилось, и древесина не раскалывается перед острием, чтобы освободить место для конуса, это может привести к застреванию конуса или к тому, что к дереву потребуется приложить гораздо большее усилие. При использовании правильно разработанных наконечников и профилей резьбы конус и резьба позволят вам почти без усилий натянуть древесину на конус.

Если кончик затупился, а шаг резьбы слишком большой, это создает другую проблему.Вы не хотите сверлить землю, вы хотите добиться ее раскалывания конусом. Тупой наконечник и большой шаг требуют значительно большей производительности, что приводит к увеличению энергопотребления.

Конструкция отвертки хороша для пробок, но не идеальна для колки дерева. Проблема в том, что наконечник легко скалывается. Вот почему только несколько производителей предоставляют гарантию на поломку и сколы наконечников.В этом случае мы бесплатно заменим насадку.

Слишком малые углы конуса могут стать причиной поломки.

НИКОГДА не допускайте, чтобы винты выступали из корпуса вращения! Если только целью не является нанесение ущерба.

Какая мощность необходима для раскалывания?
— Это зависит от типа древесины, если мы хотим расколоть бревно или несколько метров древесины, также зависит, хотим ли мы приводить конус напрямую или с трансмиссией.

В каком диапазоне оборотов следует использовать делительный конус?
— На 250-500 об / мин, в зависимости от того, какая древесина и какой привод используется.

Почему двухзаходная резьба лучше одинарной?
— Однозаходная резьба обычно сверлится в древесине сильнее, чем двухзаходная резьба, поэтому — чтобы можно было начать раскол — они слишком сильно заточены, и поэтому кончик легче отламывается. Кроме того, конусы с двухзаходной резьбой из-за поперечной кромки легче рассверливают узловатые части.

Что такое переменный шаг резьбы?
— Начиная с начала делительного конуса шаг резьбы постоянно увеличивается.Шаг резьбы: расстояние, пройденное за один оборот, в данном случае в дереве и расстояние в миллиметрах.

В чем преимущество переменного шага резьбы?
— На кончике конуса шаг меньше, поэтому он легче проникает в древесину, чем конусы с нормальным шагом. Поэтому для начала раскалывания требуется меньшее усилие.

Нужна ли глубокая резьбовая яма?
— Нет, потому что древесина раскалывается перед заполнением более глубоких ямок с резьбой.Конусы со слишком глубоким углублением резьбы сильнее проникают в древесину.

Если профиль резьбы слишком глубокий, наконечник будет иметь неправильную форму, что затрудняет врезание конуса в древесину, в то время как высокие значения частоты вращения и высокие шаги заставят конус слишком быстро захватывать древесину, в результате чего расщепление выполнить сложно. Работа в этих условиях небезопасна; поэтому этого решения следует избегать! Выступающие винты и острые перегородки также могут создавать опасность.

Какой идеальный размер вала?
— С точки зрения безопасности подходят валы минимального размера 35 мм. Таким образом, вы будете меньше беспокоиться о растяжке или дроблении из-за усталости.

Какой ременной шкив выбрать?
— При выборе шкива следует учитывать оборот мотора. Рекомендуется установить двухрядный (двойной) шкив, предотвращающий проскальзывание ремня при более высоких сопротивлениях
Ременный шкив меньшего размера должен иметь диаметр 100 мм и более, таким образом мы можем увеличить срок службы ремня.
Рекомендуемая ширина ремня: 13 мм и 17 мм. Вот простой пример расчета оборотов в минуту: двигатель с 1440 об / мин, шкив 100 мм на двигателе и шкив 300 мм вверху. В этом случае оборот делится на три: 1440/3 = 480 об / мин.

Почему проскальзывает клиновой ремень?
— Вероятно, что ремень неправильно сидит на шкиве (ремень слишком широкий, высокий или узкий). Чаще всего внутренняя поверхность фланца ремня садится на шкив, в результате чего боковые части ремня не могут передавать надлежащую силу трения на шкив.

Правильная посадка показана на рисунке.

Какой клиновой ремень выбрать?
— Вместо ремней с покрытием с нормальным профилем рекомендуется использовать зубчатые клиновые ремни, которые обеспечивают более точную посадку и лучшую передачу крутящего момента. Эти ремни также более гибкие и, следовательно, имеют более длительный срок службы.

Требуется ли термообработка всего конуса?
— Нет, поскольку наконечник просверливает древесину и начинает раскалывать ее, эта часть подвергается большему напряжению, поэтому достаточно затвердеть только съемный наконечник или переднюю часть конуса.
Конус закален оболочкой. Это индуктивное упрочнение поверхности, которое позволяет сохранить прочность сердечника и делает его гораздо более устойчивым к усталостным нагрузкам, поэтому вам не нужно опасаться притормаживания наконечника.
(Конус не станет жестким по всему сечению!)

Рекомендуется ли устанавливать конус непосредственно на вал электродвигателя?
— Нет, потому что ломаются подшипники электродвигателя! Оборот будет слишком большим, поэтому это будет опасно, и разделение также не будет идеальным.Возможно, диаметр вала тоже не будет соответствовать рекомендованному размеру.

Какой шкив клиноременной передачи выбрать?
— При выборе шкива следует учитывать обороты двигателя. Рекомендуется установить двухрядный (двойной) шкив, чтобы клиновой ремень не мог проскальзывать при более высоком сопротивлении. Предлагаемая ширина ремня — 13 и 17 мм. Простой пример для расчета оборотов: двигатель 1440 об / мин, шкив диаметром 100 мм на двигателе и шкив 300 мм наверху, что означает, что мы должны треть оборотов:
1440/3 = 480 об / мин

Какой размер разделительного конуса мне выбрать?
— Это зависит от размера дерева.Мы рекомендуем самый маленький конус диаметром 60 для колки бревен до 30-40 см. Конус 80 предназначен для бревна и более тонкого метра древесины. Конус 110 предназначен для бревен и более толстых метров древесины.

Какой мощный электродвигатель выбрать?
— Конус 60 рекомендуется от 2 кВт, 80 от 3 кВт и 110 от 4-5 кВт.

Конус Ø 60×270 мм, рекомендуется 2 кВт

Конус Ø 80×260 мм 3 кВт

Конус Ø 110×260 мм 4-5 кВт

Могу ли я использовать свой разветвитель и от одной фазы (230 В)?
— Да, мы рекомендуем конус диаметром 60 наименьшего диаметра для однофазного электродвигателя.Желательно приобрести шкив большего размера, который также выполняет функции маховика. С однофазным электродвигателем мы сможем раскалывать в основном бревна и меньше метров древесины.

Какой дизайн резьбы выбрать?
— Выбор дизайна резьбы зависит от направления вращения. Если смотреть на кончик конуса, и он идет по часовой стрелке вправо, нам понадобится левая резьба, если она идет против часовой стрелки, нам понадобится правая резьба.Если реверсирование возможно, дизайн резьбы больше не играет большой роли, мы можем разделить левую и правую резьбу поровну.

Стоит ли использовать конус с культиватором?
— Нет, потому что обороты будут слишком низкими, и разделение тоже не будет идеальным. Его механическая конструкция не отвечает требованиям безопасности.

Если у вас остались вопросы без ответа или вам нужен совет, свяжитесь с нами по электронной почте, мы готовы помочь.

Помогите с самодельным дровоколом конусного типа, пожалуйста …

Винтовой дровокол

Hi
Не позволяйте никому отпугивать вас от использования или изготовления одного из них,
Я повернул винт на южном изгибе 9-дюймовый токарный станок много лет назад, и был более мелким, чем то, что вы видите на Stickler, может быть, больше походил на то, что есть у Acorn …
Он работал как шарм. ….
Изначально у нас был оппозитный сдвоенный двигатель OMC Sno prince skidoo, и мы обнаружили, что для того, чтобы иметь такую ​​мощность, мы должны поддерживать высокие обороты…

Шум двигателя был более утомительным, чем работа по расколу …
Позже в моде использовался двигатель Austin Mini, и это было превосходно …

Пока у вас есть сплошная полоса, соответствующая вращая ось сплиттера, у вас всегда есть стопор …
Эта планка прикреплена к той же раме, что и двигатель, и сплиттер …
Я не обязательно буду рассчитывать, что на земле всегда будет работать, потому что если конец бревна проходит и поднимает сплиттер, тогда у вас будут проблемы…
Я считаю, что именно здесь они ошиблись со Stickler в те дни, когда Машины падали из домкратов и т.д …
В этом нет ничего небезопасного, При правильном использовании …

Двигатель мощностью 8 л.с. не будет власти …
Блоки Acorn, которые подходят к 3-х точковому сцепному устройству вашего трактора, работают очень хорошо ..
У моего тестя есть пара таких, и он использовал свой Kubota серии B, чтобы управлять им …

Конечно, если вы будете работать в свободной одежде и т. Д., Вы рискуете за что-нибудь зацепиться…

У меня есть где-то здесь VHS-видео о том, как это было красиво, однажды я найду способ перенести его на utube, чтобы другие могли увидеть, как одно из них может разделиться, у нас было три, четыре или сразу пять кусков раскалываются …
Загрузите дрова за острый конец и вытащите его за большой конец …
Носите его часами ….
70-летний мужчина может сидеть на стуле, в течение нескольких часов, и пока у него есть дрова, продолжайте кормить точку и попросите кого-нибудь убрать дрова подальше ..
и я согласен с другими, которые разместили здесь, относительно некоторых людей, которые очень негативно относятся к этим и возможно, никогда ими не пользовался
Проходи через узлы ??, как нож сквозь масло…

Абсолютно замечательно …

10 самодельных планов по разделке бревен для создания собственного

Будь то камин, дровяная печь, дровяная печь или костровище на открытом воздухе, запас дров — это незаменимая вещь для всего этого. Так что начните раскалывать свои бревна дома с помощью этих 10 бесплатных самодельных схем самодельных бревен, которые работают на основе творческой самопланированной инженерии. Вы все вольны использовать свой собственный мозг, чтобы изобрести новый самодельный разделитель бревен, и, глядя на эти идеи, вы легко сможете это сделать.Просмотрите все эти планы поделок бревен своими руками, чтобы мыслить как гений, и эти планы предлагают творческие способы поиграть с новым и переработанным оборудованием, чтобы сделать нашу работу по разделке древесины экономичным способом. Покупка коммерческих дровоколов может оказаться слишком дорогой. Воспользуйтесь этими планами разветвителя бревен DIY с пошаговыми инструкциями, наглядными руководствами и учебными пособиями, которые позволят вам легко построить разделитель бревен по минимальной цене.

Используйте старые газовые двигатели, тракторные двигатели, гидравлические насосы и различные детали машин, чтобы получить мощность, позволяющую легко рвать бревна.Эти проекты включают переработку большого количества старых вещей из старых автомобилей для создания более долговечной машины для колки бревен, которая начнет резать бревна, как овощи. Эти проекты поделок бревен своими руками также включают использование коммерческих материалов из переработанных материалов для создания хорошо спроектированных дровоколов.

Наконец, вы также получите бесплатные планы по эксплуатации бревна на тракторе. Просмотрите все эти бесплатные самодельные планы дровоколов , которые слишком креативны, чтобы поразить все ваши чувства.

1. Самодельный дровокол Unicorn

Если вы пристрастились сидеть возле камина или костровой ямы, мы должны иметь хороший запас дров. Итак, сделайте этот дровокол DIY , чтобы быстро отделить дрова от бревна твердых пород. Он поставляется с прочным металлическим заостренным рогом, похожим на единорога, который входит прямо в бревно, разрывая все. Вот как соорудить дровокол в домашних условиях! Instructables

2. Построение небольшого разделителя бревен

Для разделки древесины в небольших размерах выберите этот небольшой разделитель бревен, который прост в эксплуатации.Изготовить этот небольшой дровокол может быть немного сложно, так как он включает в себя все: от сборки каркаса до сварки деталей и установки новейшего оборудования для полной сборки. Бесплатные планы и руководство beckmannag

3. Как собрать шуруповерт

Вам нужен хороший запас дров для деревянных обогревателей? Тогда получите здесь планы построить свою собственную машину, позволяющую быстро разрезать бревна. Сделайте каркас для дровокола из квадратных труб 60 мм x 60 мм. Далее устанавливаем электродвигатель на 3000 об / мин.Полное руководство здесь, инструкции

4. Загрузочная рука для разделителя бревен, сделанная своими руками

Возьмите бесплатные планы и инструкции, чтобы построить эту загрузочную руку для разделителя бревен. Он 10 футов в высоту и весит 2000 фунтов. Используйте 12-вольтовую лебедку, чтобы загрузить 5-футовый погрузочный рычаг. Загрузочный рычаг может захватывать бревна длиной 24 см и диаметром 24 см. В машинах используется электростартерный двигатель Kohler мощностью 12 л.с., который поможет управлять двухступенчатым гидронасосом. зернистость

5. Дровокол из металлолома

Создайте из металлолома красивые бревенчатые дровоколы. Получите бесплатные видеоинструкции здесь, чтобы построить более долговечный.Сделайте это, используя 100% переработанный металлолом. Во-первых, просто создайте прочный металлический каркас с V-образным верхним краем. Затем получите преимущество, работая с 20-тонным гидравлическим домкратом для тяжелых условий эксплуатации. youtube

6. Гидравлический дровокол до 200 долларов

Сделайте этот дровокол с модернизированным двигателем старого автомобиля. Здесь был использован двигатель с вертикальным валом мощностью 8 л.с. от старого трактора, который очень хорошо подходит для этого дровокола. Благодаря этому гидравлическому дровоколу, который обойдется вам менее чем в 200 долларов, ваши бревна лиственных пород можно легко разделить на дрова.youtube

7. Постройте самодельный дровокол

Ознакомьтесь с еще одной творческой версией самодельного дровокола , работающего на гидравлической насосной системе. Фактически это переделка старого лесоколечника, работающего с валом отбора мощности старого трактора. Получите профессиональные сварочные навыки, чтобы добавлять и удалять детали при обновлении старого разделителя бревен. Бесплатное видео-руководство по созданию разделителя журналов. youtube

8. Самодельный дровокол

Этот самодельный дровокол требует сначала построить каркас для установки дровокола.Затем вы можете использовать некоторые коммерческие аксессуары и насосы, чтобы они работали более правильно и эффективно. Используйте для этого проекта двигатель мощностью 8 л.с. или газовый двигатель Predator объемом 301 куб. См. Подробности здесь youtube

9. Дровокол

«Сделай сам» Этот хорошо работающий дровокол «сделай сам» поставляется с заостренным рогом в виде единорога, и он просто проходит сквозь поленья, разрывая поленья на дрова. Используйте идеальный гидравлический насос и систему двигателя для управления этим дровоколом, он определенно станет отличным подарком для пользователей дровяных обогревателей.Видеоинструкции здесь youtube

10. Как сделать разделитель журнала

Узнайте, как быстро сделать разделитель журнала. Здесь вам просто не нужно устанавливать отдельный движок для этого самодельного бревна. Просто заведите трактор, чтобы он работал хорошо. Идея здесь состоит в том, чтобы просто построить раму, в которой будет установлен разветвитель в готовых выходах для подключения трактора. Просто запустите трактор и измельчите бревна лиственных пород на дрова. Подробности здесь youtube

Хотите хранить дрова на зиму? Если вы хотите хранить дрова, просто следуйте нашим инструкциям и следуйте этим бесплатным планам сарая для дров, которые покажут вам, как построить место для хранения сухих дров без вредителей на улице в холодные зимние месяцы.

Заключение:

Это одна из самых сложных работ — разорвать бревна лиственных пород для получения запаса дров. Итак, дровоколы своими руками придут на помощь. Они сделали древесину раскалывать и раскалывать так же легко, как резать овощи. Но здесь вы будете руководствоваться, как сделать свой собственный прекрасный дровокол для бревен своими руками, используя старые компоненты от транспортных средств и множество других материалов, таких как дерево и фурнитура из дома. Они очень экономичны и требуют небольшого опыта машиностроения для легкого добавления и удаления деталей.

Связанные поделки из дерева, которые вы должны попробовать

Как построить дровокол

Содержание руководства:

  1. Электродрель с ВОМ — что это?
  2. С чего начать сборку дрели-колу?
  3. Выбор комплекта съемника корончатого сверла
  4. Выбор привода сверлильного станка
  5. Монтаж фрезы
  6. Работа сверлильного станка
  7. Сводка

]]>

Электродрель с ВОМ — что это?

Дрель-кола — это устройство, использующее вращательное движение и специальную конструкцию сверла для раскалывания бревен на более мелкие части.Обычно он состоит из базового комплекта, состоящего из подшипников с валом, шнека подходящего диаметра и рабочего стола. В зависимости от предполагаемого использования, делитель приводится в движение электродвигателем со шкивом или сельскохозяйственным трактором через вал отбора мощности (ВОМ).

Времена, когда топор рубили дрова, постепенно уходят в прошлое. Все чаще в мастерских, но также и в домашнем хозяйстве используются дровоколы, то есть инструменты, облегчающие раскалывание даже больших кусков дерева.Правильно сконструированный сплиттер поможет нам сэкономить много работы и времени, а также позаботиться о нашем здоровье, потому что долгие часы, проведенные за рубкой дров топором, негативно сказываются на нашем позвоночнике. Если мы отапливаем дом дровами и обрабатываем несколько или несколько десятков кубометров древесины каждую зиму, то колокол — идеальное решение для нас. Если мы выберем подходящую дрель для себя и двигателя, а потом построим колокольню на основе тщательно подобранных элементов, мы получим инструмент, который позволит наслаждаться долгими зимними вечерами у камина, без неприятных воспоминаний о проведенных часах. снаружи с ноющим позвоночником и с топором в руке.

Ниже представлена ​​доступная инструкция, которая позволит вам шаг за шагом собрать дровокол. Прочитав этот текст, вы сможете выбрать соответствующие элементы, необходимые для сборки устройства.

С чего начать сборку дрели-колу?

Самым популярным типом является дрель-резак, и здесь мы остановимся именно на нем. Первым шагом в создании нашего сплиттера должно быть определение наших конкретных потребностей. Мы лучше всех знаем, сколько древесины мы потребляем, какого диаметра обрабатываем бревна и сколько времени на это тратим.Зная, что именно нам нужно, можно переходить к выбору подходящего набора. В зависимости от диаметра обрабатываемых блоков нам нужно правильно подобрать сверло . Ниже представлена ​​таблица, показывающая соотношение диаметра деревянных блоков к размеру сверла:

Диаметр бревна Рекомендуемый минимальный диаметр сверла
до 20 см 60 мм
до 30 см 80 мм
до 40 см 90 мм
более 40 см 100 мм

Выбор базового комплекта дрели:

Зная, каковы наши потребности и чем мы должны руководствоваться, мы можем перейти к выбору правильного набора, который мы будем использовать при создании нашего дровокола.Независимо от того, строим ли мы сплиттер для трактора или электродвигателя, мы должны выбрать правильный комплект подшипников в зависимости от условий эксплуатации:

Набор основан на: Прочность Заявка
Подшипники самоустанавливающиеся среднее дом
Малая ступица высокая дом / промышленность
Большая ступица высший дом / промышленность

Мы рекомендуем установить на ступице сверло для колки, не обязательно большого размера, если мы не выполняем крупномасштабную колку.Маленькая ступица имеет в несколько раз большую прочность, чем самоустанавливающиеся подшипники из чугуна, что приводит к меньшему количеству отказов и меньшим затратам на последующую эксплуатацию.

Выбор привода дрели-фрезы:

Еще нам нужно знать, что дровоколы обычно приводятся в действие от электродвигателя или трактора . Если в нашем доме есть трактор, мы можем использовать его для сборки разветвителя, а при его отсутствии лучшим решением будет использование электродвигателя.

Если мы выберем конструкцию электрического дровокола:

Мощность двигателя следует отрегулировать в соответствии с диаметром сверла, который мы выбрали, следуя инструкциям, описанным выше.

Мощность двигателя до 3 кВт 3-4 кВт 4-5 кВт 5-7 кВт
Рекомендуемый диаметр сверла 60-80 мм 80-90 мм 90-100 мм 150-170 мм
Рекомендуемый диаметр вала 30-35 мм 35-40 мм 35-40 мм 40 мм

Если мы уже выбрали подходящую сеялку и двигатель, нам остается выбрать шкивы в зависимости от оборотов двигателя.

Обороты двигателя

400-600
(тихоходный двигатель)

1400 2800
Передаточное число 1: 1 1: 2,55 1: 5.1
Малый шкив (например) инертный или установленный
непосредственно на двигателе
78 78
Большой шкив (e.г.) ​​ 200 400
Скорость сверления 400-600 550 550

Мы не рекомендуем монтировать дрель на двигатель 2800 об / мин из-за большого диаметра шкива, необходимого для сверла = 400 мм, на практике дешевле купить новый двигатель 1400 об / мин, чем вкладывать средства в такой дорогой шкив, который без надобности дополнительно увеличит размер нашего делителя.

Для двигателей мощностью до 5,5 кВт мы рекомендуем комплект, состоящий из двигателя 1400 об / мин, большого шкива для сверла диаметром 200 мм и малого шкива для двигателя диаметром 78 мм, что обеспечивает оптимальную стоимость. оптимальной скорости сверления = 550 об / мин.

Для двигателей мощностью более 5,5 кВт будет лучше использовать большой шкив для сверла 250 мм и малый шкив для двигателя 98 мм, благодаря чему мы также получим оптимальную скорость сверления = 550 об / мин, однако это будет предотвращать проскальзывание ремней на колесе двигателя (с более слабыми двигателями эта проблема вряд ли возникнет).

Если у нас есть двигатель с другой скоростью, мы должны использовать следующие формулы для расчета передаточного числа шкивов и выбора диаметра шкивов, чтобы в итоге получить скорость 550 об / мин.

Сначала мы должны вычислить передаточное число:
(ПЕРЕДАЧА ПЕРЕДАЧ) = (СКОРОСТЬ ДВИГАТЕЛЯ) / (ЦЕЛЕВАЯ СКОРОСТЬ РАЗДЕЛЕНИЯ)

Зная диаметр малого шкива и передаточное число, мы рассчитаем большой по следующей формуле:
(БОЛЬШОЙ ШКИВ) = (МАЛЕНЬКИЙ ШКИВ) * (ПЕРЕДАЧА ПЕРЕДАЧ)

Зная диаметр большого шкива и передаточное число, мы рассчитаем малый следующим образом:
(МАЛЫЙ ШКИВ) = (БОЛЬШОЙ ШКИВ) / (ПЕРЕДАЧА ШЕСТЕРНИ)

Дополнительную информацию о выборе шкива см. В этой статье:
Как правильно выбрать шкив делителя для вашего двигателя?

Проверьте также наш отдел с готовыми наборами для изготовления разветвителя электродвигателя:

Строительный комплект для электрической дрели

Если выбрать конструкцию сеялки с приводом от трактора:

Из-за большой мощности трактора, которым мы располагаем, рекомендуемый диаметр сверл составляет 100 мм — 170 мм с отверстием под вал не менее 35 мм.Однако, если мы рубим бревна только меньшего размера, мы также можем использовать другое сверло меньшего диаметра.

Если установленный на тракторе резчик будет использоваться для колки так называемых «счетчиков», мы рекомендуем выбрать базовый комплект на основе большой ступицы с более прочным валом диаметром 40 мм.

Посмотреть готовые комплекты для изготовления сеялки-колуна трактора

Если мы еще не знаем, как будет работать наш сплиттер, или нам нужно универсальное решение:

В этом случае мы рекомендуем вам приостановить покупку подходящего комплекта или выбрать универсальный комплект, который оснащен шкивом и выходом для вала отбора мощности, благодаря чему он также адаптирован для работы с электродвигателем. как с трактором.

Следует отметить, что при использовании привода от трактора часто используются универсальные комплекты для привода дополнительных устройств. Соединяем их клиновыми ремнями, и оба устройства работают одновременно.

См. Универсальные комплекты сеялки для трактора и / или электродвигателя

Монтаж фрезы

Когда у нас есть все элементы, мы можем приступить к сборке дровокола. Разумеется, соответствующая таблица послужит основой всей конструкции.Мы можем сделать это сами, согласно прилагаемому ниже чертежу, или использовать стол, который используется в других инструментах, например, от настольной пилы. Если мы решим сделать его сами, мы сможем адаптировать его к форме нашего сплиттера, что является несомненным преимуществом этого решения.

Очень важен предохранительный клин , который следует устанавливать под прямым углом к ​​сверлу. Его отсутствие может привести к серьезной аварии или разрушению раскалывающихся элементов.

На какой высоте должно быть сверло?

Вопреки распространенному мнению, не устанавливайте сверло на половине расколотого бревна.При сборке сверла на столе его следует устанавливать горизонтально таким образом, чтобы высота сверла составляла примерно 1/3 высоты расколотых бревен, но не менее 0,8 диаметра сверла (см. Рис. .). Благодаря этому для раскалывания бревна потребуется гораздо меньше усилий, а нагрузки, воздействующие на всю конструкцию разделителя, будут уменьшены.

Согласно правилам техники безопасности и охраны труда, каждый подвижный элемент устройства должен быть защищен соответствующими крышками .В случае фрезы для сверления необходимо установить соответствующие крышки для шкивов с клиновыми ремнями и сверла. Об этом нельзя забывать, потому что они являются незаменимым элементом сплиттера и обеспечивают безопасность и комфорт во время работы.

Собрав все элементы и подключив разветвитель, можно приступить к работе по дереву. Используя электродвигатель, мы можем без проблем работать в закрытых помещениях, что является большим преимуществом, особенно зимой, когда погода нам не союзник.Если мы решим использовать трактор, несомненным плюсом является мобильность кола и возможность использовать ее прямо в лесу, из которого мы берем бревна. Электроэнергия, конечно, нам тогда не понадобится, что тоже следует записать в плюс такого решения. Пользуясь дровоколом, помните о технике безопасности и гигиене труда .

Работа сверлильного станка

Если вы хотите узнать больше о безопасном использовании фрезы для сверления, перейдите к этой статье:

О чем нужно помнить при рубке дров? Правила эксплуатации и техники безопасности дровоколов.

Сводка

Хотя выбор правильных элементов и создание собственного дровокола кажется сложным и трудоемким, следуя приведенным выше советам, мы можем сделать это быстро и эффективно. Время, которое мы уделяем этому, будет отличным вложением и очень быстро окупится, потому что обработка деревянных брусков с помощью колки займет гораздо меньше времени, чем раньше. Благодаря использованию дровокола мы экономим много времени и энергии, которые можно использовать любым способом, например, проводить время с семьей у горящего камина.И в этом вся суть, чтобы различные инструменты облегчили нашу жизнь и позволили нам извлечь из нее как можно больше.

11 самодельных планов по разделке бревен, которые можно легко сделать своими руками

Вам надоело рубить бревна старомодным способом с топором и разделочной колодкой, но вы не хотите тратить деньги на дорогостоящую колку для бревен, так что же вам делать? Что ж, для более опытных энтузиастов DIY один из вариантов — создать свой собственный.

Построить самодельный дровокол может быть непросто, и некоторые люди могут не знать, с чего начать.Чтобы помочь вам, мы просмотрели Интернет, чтобы узнать, что пытаются другие люди, — и вот сводка самодельных планов разделителя бревен, которые мы раскопали.

1. Дровокол Unicorn

У этого парня не так много письменных инструкций, но по изображениям ясно, что он пытается делать и как работает его сплиттер.

Он соорудил двигатель, который вращает голову, как штопор. Этот штопор — «рог» единорога — врезается в бревно, раскалывая его на ходу.

Если вы можете сделать головку штопора, остальная работа будет легкой. Прилагается схема, как сделать штопор — эта часть обозначена на русском языке, хотя общую идею понять не так уж сложно.

Нам нравится вся установка — она ​​креативна и оригинальна, а также относительно безопасна. Похоже, это быстрый и эффективный способ работы с большинством типов журналов, и его стоит попробовать, если вы хотите создать собственный разделитель.

Просмотр подробностей

2. Колесо долга

Если вы хотите построить дровокол по самой низкой цене и в основном из кусков металлолома, который у вас, вероятно, валяется, эта штуковина, которую мы нашли в видео на YouTube, должна вас заинтересовать.

Идея проста — режущее лезвие закреплено на большом колесе, прикрепленном к бензиновому двигателю. Двигатель вращает колесо, и бревна помещаются на пути лезвия для разделения.

Преимущества создания чего-то подобного очевидны.Дизайн требует минимальных затрат и может быть легко адаптирован для работы с любыми имеющимися у вас материалами.

Однако недостатки также очевидны сразу — если вы не будете предельно осторожны, этот сплиттер — всего лишь рецепт отрубленных пальцев или того хуже.

Небольшая потеря концентрации может легко привести к серьезной травме, и мы дважды подумаем, прежде чем ее построить, но одно можно сказать наверняка, это определенно демонстрирует изобретательность этого парня.

3. Самодельный ручной дровокол — Часть I

https://youtu.be/pwP1StX690Y

Это идея из другого видео на YouTube. Видео дает вам несколько примеров того, как построить такой же дровокол, а также показывает, насколько он может быть эффективным.

Концепция проста. Вы устанавливаете нож для колки на конец длинной руки и используете пружину, чтобы возвращать нож в исходное положение после каждого использования.

После постройки им может пользоваться любой взрослый.Вы помещаете бревно на путь лезвия, а затем прижимаете лезвие к бревну с достаточной силой, чтобы расколоть его, после чего пружина поднимает голову назад для следующего выстрела.

Что касается самодельных дровоколов, то этот тоже довольно безопасен — хотя вы, конечно, не захотите позволять детям управлять им.

Однако, несмотря на все усилия, необходимые для его создания и эксплуатации, мы не уверены, что это намного лучше, чем просто размахивать топором по старинке. Возможно, благодаря этому творению, по крайней мере, каждый удар будет менее резким, чем колоть дрова вручную.

В любом случае решать вам — мы просто предлагаем вам идеи!

4. Ручной разделитель журналов — Часть II

Здесь у нас есть еще один разделитель бревен, который очень похож на № 3 по концепции, но на этот раз с некоторыми чертежами, которые помогут вам его построить.

Опять же, у вас есть лезвие, прикрепленное к руке, которая натягивается на бревно, чтобы расколоть его. Затем рычаг возвращается в исходное положение с помощью пружины.

Один из способов улучшить мощность этого бревна, при условии, что у вас достаточно большая пружина, — это прикрепить к лезвию груз, чтобы увеличить силу, когда вы опускаете его на бревно.

Просмотр подробностей

5. DIY Гидравлический разделитель бревен

Проблема с множеством планов самодельных разделителей бревен состоит в том, что, хотя они могут быть относительно простыми и недорогими в изготовлении, многие из них дают лишь сомнительный уровень производительности и надежности.

Не многие из них могут сравниться с хорошим гидравлическим сплиттером по мощности и удобству, но эта модель отличается.

Здесь этот эксперт по домашнему хозяйству делится своими планами по созданию самостоятельной версии мощного гидравлического сплиттера. Поскольку он режет вертикально, а не горизонтально, он даже утверждает, что он лучше купленных сплиттеров, поскольку вам не нужно так много сгибать и поднимать во время процесса.

Безусловно, для создания этой машины потребуется больше опыта — а компоненты, вероятно, будут стоить больше, чем некоторые из более простых моделей, которые мы упомянули в этом обзоре, — но как только она будет готова, она с легкостью прорежет ваши журналы.

Если вы думаете, что справитесь со своей задачей построить его и можете достать материалы, строительство одного из них все равно будет намного дешевле, чем покупка бревна — так почему бы не попробовать?

Просмотр подробностей

6. Маленький, но мощный DIY Дровокол

Если у вас нет места для чего-то столь же большого и громоздкого, как разделитель журналов в №5, эта уменьшенная версия может быть лучшим вариантом.

Этот парень проведет вас через шаги, которые потребовались для создания его самодельного разветвителя. Нам нравится, как он использует все, что попадает в руки — например, ось от Saab 900 или старый пивной бочонок для гидравлического бака!

Он также объясняет, как развивалась конструкция и как он улучшил свой сплиттер путем экспериментов и опыта.

В результате получился разветвитель, который выглядит очень самодельным, но при этом, похоже, он тоже неплохо работает. Мы ставим этому парню высшие оценки за креативность, находчивость и умение.Сможете ли вы сделать так, чтобы он работал, используя его план?

Просмотр подробностей

7. Большой делитель для минимизации подъема

Здесь мы нашли подробности того, как человек, который хотел избавить свою спину от напряжения изгиба и подъема, которое обычно связано с использованием традиционного бревна, построил машину для удовлетворения своих собственных требований.

Это здоровенная, крупная часть оборудования, которая весит более 2000 фунтов, и если вы хотите скопировать ее, вам нужно быть готовым потратить немного денег на приобретение компонентов.

Тем не менее, это будет стоить вам намного дешевле, чем покупка нового бревенчатого станка, и, что наиболее важно, он сделает то, что вам нужно.

Хотя мы не можем быть уверены в его истинной вместимости, разработчик говорит, что никогда не находил бревна, которое нельзя было бы разделить.

Конечно, если вы ищете что-то для более промышленных работ, вам, вероятно, придется подумать о покупке профессионального оборудования, но если вам просто нужен дровокол для домашнего использования, что-то подобное будет более подходящим. чем до задачи.

Просмотр подробностей

8. 30-тонный зверь из Скандинавии

Если вы любите все, что связано со своими руками, а также испытываете страсть к грубой силе и грубой силе, вам обязательно понравится это скандинавское чудовище.

В этой машине нет ничего тонкого — она ​​просто использует свою огромную мощность, чтобы проталкивать бревна через лезвие, разделяя их на несколько частей.

Вы можете выстроить журналы один за другим и протолкнуть их или обработать целые стволы деревьев.Это еще одно видео, которое мы нашли на YouTube, поэтому мы не планируем следить за ним, но если вы захотите скопировать идею, вы сможете увидеть, что нужно сделать.

Это большой и шумный разветвитель, но из видео видно, насколько он эффективен при работе с большими объемами даже самой твердой древесины. В этом отношении он сравним с большим газоделителем .

Если вам нужно расколоть дрова примерно в таком масштабе, и вы не против использовать что-то откровенно грубое, но чрезвычайно эффективное, вы можете попробовать построить что-то в этом роде.

9. Самопровозглашенный разветвитель Redneck

В этом разделителе журналов так много всего, что может понравиться. В соответствии с лучшими проектами DIY, он чрезвычайно прост и состоит из кусочков, найденных дизайнером, а также из нескольких частей утилизированного хлама.

Он утверждает, что кроме начального этапа построения каркаса, он также не использовал никаких чертежей или письменных планов, предпочитая составлять его по ходу дела.

Он включает хорошие фотографии и четкие объяснения процесса строительства, в том числе подробности того, как его устройство вышло из строя и что он сделал, чтобы восстановить его.

Этот парень явно талантливый мастеринг, но нам также нравится его чувство юмора. Нам понравилось читать о его ножном дровоколе «Redneck» — и, возможно, вам тоже понравится его построить и использовать.

Просмотр подробностей

10. Базовый приводной разделитель бревен

Хотя эта машина никогда не станет коммерческой дровоколом , она проста и дешева в изготовлении и избавит вас от изнурительной работы по раскачиванию топора.

Как и в случае со многими из этих поделок для бревен своими руками, вам, возможно, придется потратить немного денег на основные компоненты, но если учесть, что покупка разделителя бревен может стоить более 1000 долларов, создание такой машины по-прежнему является очень экономичной альтернативой. .

Это устройство генерирует достаточно энергии, чтобы разрезать дубовые бревна боком, как показано на видео, хотя, похоже, оно несколько их раздавливает.

Однако, используя этот разделитель для разделения бревен вдоль волокон, вы можете увидеть, насколько он будет чрезвычайно эффективным.

Подробностей о том, как это собрать, немного не хватает на сайте, но, по крайней мере, вы можете увидеть основы того, как это делается — и если у вас есть небольшое техническое ноу-хау, вы сможете настроить что-то подобное. .

Просмотр подробностей

11. Внимание к мелочам!

Вот еще один, который мы хотели включить — и по нескольким причинам.

Во-первых, в соответствии с лучшими традициями «сделай сам», он сделан из металлолома и других кусочков и деталей со всего дома, поэтому его изготовление будет стоить очень мало.

Во-вторых, видео очень качественное. Это еще одно видео на YouTube, поэтому никаких рисунков или планов, которые могли бы помочь вам, если вы хотите скопировать, но видео настолько четкое и демонстрирует все, что вам нужно сделать, так что больше ничего не нужно.

В-третьих, конечный продукт выглядит чрезвычайно эффективным. Если вы хотите, чтобы у вас дома было что-то, что легко колет дрова, это будет чрезвычайно эффективная машина для этого.

И наконец… нам нравится внимание к деталям при создании этого сплиттера.

В большинстве видеороликов, которые мы видели, показаны устройства, сделанные из ржавых кусков металла, которые, похоже, вот-вот развалятся, но этот парень явно гордится тем, что делает все, что в его силах, даже не торопясь покрыть его покрасьте, чтобы он тоже выглядел нужным.

Проверьте это — с точки зрения эстетики этот явный победитель.

Предупреждение

Проведя поиск в Интернете, чтобы увидеть, какие гениальные изобретения придумывают люди, мы чувствуем, что должны закончить словами предостережения.

Даже купленные дровоколы могут быть опасным оборудованием, и с ними всегда следует обращаться осторожно и внимательно.

Тем не менее, некоторые вещи, которые мы видели в сети — включая, возможно, одну или две, которые мы включили в этот обзор, — чуть ли не смертельные ловушки. Если вы все же пытаетесь сделать что-то подобное самостоятельно, прежде всего, убедитесь, что безопасность превыше всего!

В конце концов… пальцы, руки и ноги намного мягче бревен, которые эти машины предназначены для колки.

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
