Стремянка самодельная: чертежи лестницы из дерева и из профильной трубы, самодельные модели-трансформеры из металла

чертежи лестницы из дерева и из профильной трубы, самодельные модели-трансформеры из металла

Существует немало различных инструментов и приспособлений, которые должны быть в каждом доме. Они помогают нам выполнять домашнюю работу более эффективно и быстро или просто могут делать нашу жизнь проще. Одним из таких элементов выступает переносная лестница, или как ее чаще называют, стремянка. Данное изделие должно быть в каждом доме, ведь несмотря на свою простоту, помогает нам в ряде моментов, когда требуется проведение каких-то работ на не очень большой высоте, куда человек не может достать без подручных средств.

Особенности и назначение

Стремянка представляет собой довольно полезный инструмент для квартиры и особенно для дома. Но также она не будет лишней для кухни или гардеробной, что позволит достать что-то с верхней полки или протереть пыль на крыше какого-то шкафа. Стоимость такого приспособления нельзя назвать высокой, но если вам необходима стремянка, выполненная своими руками, то вы сможете проявить фантазию и сделать модель, которая нравится именно вам. Самодельные решения тогда могут быть различными и иметь существенно более расширенный функционал, чем модели, которые продаются в магазине.

Логично, что самым распространенным вариантом является стремянка, выполненная из дерева, ведь ее можно соорудить очень просто, взяв доски или бруски дерева. Основными преимуществами такого варианта будет простота сборки и ухода за ними, а также легкость в вопросе транспортировки. А вот модели, сделанные из металла, являются существенно более громоздкими, и переносить их по помещению или саду существенно сложнее.

Да и изготовление такого варианта часто требует применения сварочной техники.

Конечно, проще будет изготовить стремянку из дерева или, скажем, из фанеры. Хотя последний вариант может оказаться не очень прочным, здесь следует быть осторожными. Можно сделать какое-то комбинированное решение – из профильной трубы, например, каркас, а ступеньки из профиля, фанеры или, вообще, из ПВХ. Но тут уже все зависит от фантазии человека, который ее делает, а также от того, какое конкретно назначение у такой лестницы, и где ее собираются использовать.

Необходимые инструменты и материалы

Прежде чем начинать разговор о необходимых инструментах и материалах, скажем, что список нужных вещей будет варьироваться в зависимости от того, какой вариант было решено реализовывать. То есть может произойти так, что материалы, нужные для создания деревянного варианта, окажутся совершенно бесполезными, если будет делаться стальная лестница или стремянка из полипропиленовых элементов.

Естественно, что и сварка нам точно не понадобится, если мы решим делать вариант, выполненный из дерева.

Если решено было делать стремянку из древесины, то для реализации задумки нам потребуется ножовка для работы с деревом, которая будет иметь толщину зубцов около 3 миллиметров. В дополнение нужно иметь под рукой отвертку, наждак средней зернистости, сверла и молоток. Следует сказать, что сверла обычные не подойдут. Нужны специальные для древесины, с диаметром 3 и 12 миллиметров. Их особенностью является и то, что длина части для работы будет составлять 0,5 сантиметра. Саморезы применяются в качестве крепежей и должны быть также сделаны для дерева. Еще нужны 4 болта модели М10, длина которых составляет 1,2 сантиметра.

А также к ним в дополнение нам понадобятся шайбы-четверки и гайки. Обоих элементов нужно по 8.

Перед формированием такой вещи из дерева следует приготовить цепи спецконструкции с длиной не менее полуметра, что потом окажутся своего рода фиксаторами. Каждое звено должно быть выполнено из 1,5-2-миллиметровой проволоки толщиной, а длина самого звена должна быть не больше сантиметра. И еще потребуются 4 скобы полукруглой формы, чтобы зафиксировать цепь.

В случае с другой конструкцией, нам потребуется иметь под рукой:

• молоток;
• дрель;
• рулетку для проведения замеров;
• пилу.

Кроме того, потребуются бруски из дерева и так далее. Но также при реализации металлического варианта будут нужны:

• металлопрофиль;
• металлические трубы;
• резиновые накладки на ступеньки;
• петли;
• башмаки;
• резиновые ножки;
• болгарка;
• сварка;
• угольник;
• электродрель;
• маркер;
• крепежи-метизы;
• ремни;
• лоток.

В общем, все зависит от того, какой проект реализуется, а также из какого материала планируется делать лестницу-стремянку.

А это можно узнать, когда у вас на руках есть такая вещь, как чертежи.

Чертежи и размеры деталей

Следует сказать, что чертежи, как и размеры деталей, будут зависеть от того, какой тип стремянки мастерится, из чего она будет сделана, и какое у нее оснащение. То есть если это маленькая стремянка, имеющая 2 или 3 ступени, то это будет одно дело. Если она еще и складная – уже нужны иные чертежи, предусматривающие данный момент. Если это металлический трансформер, то для этого потребуется совсем другой чертеж. А если он еще и мини, то это тоже должно быть предусмотрено в чертежной документации.

Вообще, тут следует уточнить, что все стремянки делятся на три категории:

• телескопические;
• универсальные;
• классические.

Классические представляют собой конструкции, где ступеньки есть на обеих сторонах. В универсальных – только с одной стороны. А телескопические – наиболее сложные с технической точки зрения, но самые удобные. Они складываются и трансформируются. То есть уже можно понять, что чертеж для упомянутых конструкций будет разным.

Чертеж, по своей сути, позволяет упорядочить и свести воедино все ваши желания и требования к стремянке. И именно он непосредственно будет влиять на размер деталей, которые будут использоваться.

Если мы говорим о чертеже мини-стремянки, то это будут одни параметры. Если о чертежной документации для деревянной универсальной модели, то совершенно другие. В общем, если подытожить, то все будет зависеть от конкретного проекта, который был задуман человеком и реализации его в виде чертежной документации.

Как сделать?

Как уже можно было убедиться, подготовка к реализации проекта стремянки должна проводиться серьезная. Перед тем как непосредственно начать реализовывать такую задумку, нужно иметь необходимые материалы, инструменты, а также чертежи, где будет просчитано все – от физических размеров элементов до мелочей, а также знать, из чего нам требуется изготовить такое приспособление. Теперь перейдем к описанию непосредственно процесса создания такого типа лестницы.

Подготовительные работы

Если было решено создать стремянку из древесины, то требуется перед непосредственной сборкой провести кое-какие работы по подготовке составных частей к сборке. Например, нам потребуется специальный, особо прочный брус, который требуется предварительно хорошо просушить. После этого его следует порезать на определенные отрезки, которые потом станут перекладинами и стойками.

Если вдруг берется для создания деревянной стремянки пиломатериал, то его следует очень тщательно осмотреть на отсутствие дефектов, сколов и поломок различного типа. А также будет важен цвет. Она ни в коем случае не должна иметь серых или включений темно-коричневого цвета.

А также следует сначала зачистить при помощи наждачки все детали, к которым человек будет прикасаться, чтобы не загнать в дальнейшем занозу.

Кроме того, перед сборкой следует пропитать детали антиспетиком, чтобы конструкция прослужила дольше и не была подвержена гниению или разрушительному воздействию атмосферных факторов.

Естественно, следует потом подготовить все нужные элементы.

• Берем брус и отрезаем от него 4 части для тетивы. Две из них будут применяться в опорной части стремянки, а еще 2 будем использовать для поддержки ступенек.
• На одной паре тетив необходимо сделать пазы, которые будут иметь глубину около 2 сантиметров, а высоту где-то 2,5 сантиметра по брусовой ширине. Тут важно сделать так, чтобы центр паза сверху, расположенного справа, был на расстоянии от верха тетивы где-то около 12,5 сантиметра. Иные следует проделать через каждые 29 сантиметров.
• В стойках, что будут опорами всей конструкции, пробиваем по 3 паза с размерами, как у перемычек. Один будет располагаться на высоте первой ступеньки конструкции, второй – сверху, а третий – по центру.
• Стоечные края, что находятся наверху, округляем и полностью убираем любые углы острого типа.
• Концы снизу обрезаем так, чтобы наша деревянная конструкция получила максимальную устойчивость, после чего оббиваем их резиной, дабы она не оставляла следов на полу под тяжестью массы человека.
• Теперь остается по чертежной документации изготовить ступеньки. В каждой делаем шипы с двух сторон, что должны иметь диаметр где-то 2,5 сантиметра и длину 2 сантиметра.

Сборка

Теперь начинается непосредственная сборка конструкции.

• Сначала в стоечные пазы необходимо поставить ступеньки. До этого шипы необходимо обработать клеем столярного типа.
• Шипы ступенек с применением молотка следует вбить в стоечные пазы. После монтажа ступенек следует сделать крепление с торца тетивы гвоздями.
• Во время собирания лестницы из досок, вместо брусков, действия будут чуть иными. Пазы делать не следует, так как доска будет иметь небольшую толщину. Ступени тогда следует прикреплять на тетивы с использованием уголков, сделанных из стали, с широкими полками.
• Теперь тетивы рабочей области следует скрепить с использованием шпилек. Это дает возможность увеличить долговечность и надежность конструкции. Под пазами делаем дырки, куда после монтажа ступенек ставим шпильки и по обеим сторонам осуществляем стяжку при помощи болтов.
• Когда было выполнено собирание рабочей и опорной областей, следует собрать их в одну конструкцию через шарниры с петлями, или как альтернативное решение, кронштейнами.
• Теперь на последнем этапе снизу стремянки прикрепляется цепь фиксации, что не позволит расходиться рабочим и опорным частям очень сильно.

Финишная обработка

Следует сказать, что выполненные из дерева стремянки и лестницы должны проходить финишную обработку. Ее алгоритм будет включать ряд шагов.

• Детали, что человек берет в руки, все должны быть отшлифованы при помощи наждака. Как уже упоминалось, это необходимо, чтобы снизить риск того, что можно загнать занозу. А также как до, так и после сборки конструкции, следует очистить поверхности, которые были деформированы плесенью. Тут можно использовать даже специнструменты.
• Чтобы улучшить характеристики древесины в вопросе противостояния воздействию различных природных и антропогенных факторов, следует пропитать конструкцию спецвеществом – морилкой. Это антисептик, что не позволит дереву гнить, а плесени – образовываться. Естественно, что это существенно увеличит время ее работы.
• Когда изделие собрано, необходимо пропитать его при помощи олифы, после чего покрыть краской либо лакокрасочными материалами.
• Конечно, какую делать лестницу и как – каждый решает самостоятельно. Но следует не забывать, что она должна не только выглядеть эстетично, но и являться безопасной, функциональной и прочной.

Советы профессионалов

Теперь приведем несколько советов от профессионалов, которые позволят сделать процесс сборки деревянной стремянки лучше, проще и эффективнее.

• Первое, что следует знать – при создании деревянной стремянки собственноручно необходимо сделать специальную подпорку брусьями и использованием методики, что предусматривает выкладывание различных элементов внахлест.
• Еще один важный момент, который тоже будет полезен – для обеспечения дополнительной жесткости следует осуществить прикрепление каждого бруса поперечного типа к стойке при помощи спецболтов. Каждый такой болт-саморез должен иметь длину не менее 65 миллиметров.
• Третий момент, который следует знать, состоит в том, что если установить на торцевой стороне опоры уголки, выполненные из стали, то конструкция станет существенно крепче и будет выдерживать большие нагрузки.
• Можно также сделать съемную верхней ступеньку, что будет просто ставиться на стремянке. Такая деталь удобна, если требуется осуществить покраску потолка. В этом случае ведро с краской можно будет поставить рядом.
• А также можно оборудовать стремянку хотя бы одним поручнем – спуск и подъем тогда станут быстрее и существенно проще.

Как видите, сделать стремянку своими руками – дело не слишком сложное и посильное для многих. Главное, четко знать, из какого материала вы будете делать эту конструкцию, а также разработать правильные и точные чертежи, которые после создания останется лишь воплотить в реальную стремянку.

Посмотрев видеоролик, вы узнаете, как сделать стремянку из профильной трубы своими руками.

Стремянка из профильной трубы своими руками: чертеж лестницы, инструкция

Приветствую всех читателей моих публикаций. Хочу рассказать вам, дорогие читатели, о лестницах, их видах, характеристиках, как делается стремянка из профильной трубы своими руками, что для этого надо. Представлю вам чертежи, объясню, как ее смастерить.

Разновидности лестниц из профильной трубы

Лестницы бывают стационарными, их устанавливают на улице, внутри помещения. Переносные, которые бывают складными, приставными, проще сделать своими руками. Стремянка – мобильная конструкция, часто используемая в хозяйстве. Удачный материал для нее – профильная труба, из которой лестницу можно изготовить своими руками. Конструктивное разнообразие велико.

Маршевая

Это лестница, которая содержит одну или несколько деталей, называемых маршами. Он может быть прямым либо поворотным. Прямой марш представляет собой ступеньку большей ширины, чем основные. Поворотный с одной стороны шире, с другой уже, что формирует поворот лестницы.

Винтовая

Ступени в винтовой лестнице располагаются по восходящей вокруг оси – трубы или колонны. В редких случаях торцы ступенек образуют пустое цилиндрическое пространство, от него лестница защищена перилами. У остальных перила только со стороны, противоположной оси. Винтовая конструкция занимает минимальную площадь основания, обеспечивая большую крутизну подъема.

Стремянка

Это переносные лестницы, обычно складные, предназначенные для временного использования на определенном месте. Стремянки применяются очень широко, их просто изготовить своими руками.

Преимущества и недостатки конструкции из профильного проката

Стремянка, изготовленная своими руками из профильной трубы, имеет такие преимущества:

• мобильность;
• простота;
• компактность, особенно если раскладная;
• оптимальное сочетание прочности металла с легким весом.

Но она не лишена некоторых недостатков:

• склонность к падениям;
• узкая площадь опоры.

Найти видео о стремянках несложно.

Купить или сделать самому

Для меня, например, своими руками изготовить предпочтительнее, чем купить. Потому что я при изготовлении подстраиваю ее под свои нужды. Кто-то скажет, что проще купить и не тратить время, переводя нервы, деньги, ведь профильный материал недешев. И каждый по-своему прав. Все же статья написана для тех, которые заинтересовались изготовить стремянку своими руками.

Самодельная для некоторых даже лучше купленной: приспособление решает определенные задачи, не всегда можно найти идеал. Универсальная будет стоить дорого, а своими руками можно изготовить любой высоты, с любым размером ступенек.

Еще один аргумент в сторону смастерить своими руками в том, что стремянок из профильной трубы в продаже очень мало. Обычно на продажу стараются изготавливать легкие и компактные лестницы. Но они менее прочны и устойчивы. Стремянка, изготовленная из профильной трубы, крепче, хотя и менее транспортабельна.

Какой вид профтрубы выбрать для лестницы и сколько их понадобится

Для стремянки, которую я вам предлагаю своими руками сделать, понадобится 8 м профильной трубы 60 × 40 мм, 4 по 2 м, 4,9 м профильного проката 40 × 40 мм. В качестве опорных стоек лучше применять предложенный, но можно и 80 × 40 мм или 80 × 60. Также понадобится цепь длиной 1,4 м, 2 куска по 70 см.

Применение квадратного профиля для стоек нежелательно, а вот на ступеньки – наоборот. Хотя не исключен вариант применения для ступенек профильной трубы размером 40 × 30 или даже 40 × 20. Последний вариант подойдет, если вес пользователя не больше 120 кг.

Как сделать стремянку своими руками: пошаговая инструкция

Сначала подготавливают опоры. Для изготовления Л-образной конструкции необходимы 2 профильные трубы длиной 2 метра каждая. Лестница состоит из 2-х таких конструкций. На опорных трубах делают разметку маркером, цвет которого хорошо виден на металле профильного проката. Все расстояния указаны на чертеже.

Шаг 1. К одному краю трубы приваривают пластинки длиной в две широкие стороны трубы, в нашем случае 120 мм. Их приваривают под углом, чтобы срез получился прямым, если соединенные опоры разложены. Это изображено ниже на фото.

Во второй трубе и пластинках просверливают отверстие Ø 10 мм. В него вставляют штырь для образования шарнирного соединения, края заклепывают. Или применяют специальные шарниры, их нужно лишь приварить к окончаниям отрезков так, чтобы сложенные профильные трубы прижимались и были параллельны друг другу. Вторая конструкция идентична первой.

Шаг 2. После изготовления Л-образных конструкций приваривают цепь, чтобы она была внатяжку, если угол на шарнирах 45˚. Предварительно подготавливают материал для ступенек, нарезают отрезки профильных труб 350 мм – 14 шт. Далее устанавливают эти конструкции параллельно на расстоянии 35 см. Здесь может понадобиться помощь друга, чтобы придержал своими руками, пока будет приварена одна из верхних ступеней.

Перед креплением остальных ступенек нужно еще раз сверить все расстояния и проверить метки. Монтировать ступеньки стремянки необходимо так, чтобы их стороны были параллельны земле.

Необходимые инструменты и материалы

Для изготовления своими руками стремянки необходим сварочный аппарат, дрель и болгарка. Трубы, которые предпочтительнее применить, я описал выше. Для шарнирного механизма можно использовать 4 пластинки размерами 160 × 80 мм и толщиной не менее 3,5 мм. Цепь с толщиной проволоки кольца от 2,8 мм до 5 мм.

Чертежи и схемы

Схема простой стремянки изображена на рисунке.

Ее достоинство – возможность одновременного подъема на ступеньки двоих человек. В хозяйстве такой вариант стремянки бывает попросту незаменим, например при сборе урожая с плодовых деревьев. Это удобно при совместном ремонте или при работе монтажника с помощником. Когда мастер занят работой, помощник может подавать инструмент, придерживать предметы. На других типах стремянок это невозможно.

Ход работ

При проведении сварочных работ необходимо соблюдать технику безопасности. Пользоваться маской типа хамелеон, руки защитить перчатками. Освещение должно быть хорошим.

Такая последовательность монтажа, которую я описал выше, позволит собрать своими руками ровную стремянку без каких-либо сложных вычислений и измерений.

Сначала приваривается верхняя ступенька, чтобы опорные конструкции стояли ровно. Поверхность ступеней всегда должна быть параллельна земле. Далее – нижняя перекладина противоположной лестницы. Если при этом одна из цепей немного ослаблена, а при ее натяжении образуется косина, то на этом этапе лучше всего переварить место крепления цепи.

Чтобы ровно обрезать края ножек стремянки, ее нужно перевернуть набок в разложенном состоянии. Линию обрезки можно отметить, приложив к бокам стоек длинную линейку. В крайнем случае можно натянуть шнур. Еще лучше, если приобрести в магазине стройматериалов специальные пластиковые ножки под имеющийся профиль.

Заключение

Вот и получилась несложная и очень удобная лестница. Собрать ее своими руками будет под силу многим, кто разберется в несложной конструкции из профильной трубы и попробует осуществить задумку на практике. Всем желаю успехов! Подписывайтесь на обновления, делитесь в социальных сетях. А я прощаюсь с вами до следующих публикаций.

Деревянная стремянка: надежная конструкция своими руками

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Понятие «изготовление своими руками» подразумевает проявление творческих способностей, то есть свободное трактование всевозможных практических рекомендаций. Поняв все тонкости, не составит труда выполнить чертежи стула-стремянки из дерева, своими руками собрать конструкцию, а также обработать ее. Деревянная стремянка обладает массой преимуществ, а сделать ее самостоятельно, благодаря податливости материала, довольно легко.

Стремянка является незаменимым атрибутом любого дома или квартиры

Стремянка своими руками: как правильно подобрать материал

Степень надежности всей конструкции, а также срок ее эксплуатации непосредственно зависят от сырья, которое было выбрано для ее изготовления. Даже при условии составления в процессе создания своими руками чертежей деревянной стремянки, если применялся некачественный материал, лестница вряд ли сможет похвастаться высокой прочностью и надежностью. Именно поэтому так важно не ошибиться в процессе подбора материала.

Чтобы изготовить надежную и долговечную вещь, необходимо использовать только качественные материалы

Наравне с заводскими изделиями самодельные стремянки призваны выдерживать существенные нагрузки: вес человека, а также массу инструментов и всевозможных приспособлений, необходимых для работы. В связи с этим качество древесины имеет определяющее значение. Конечно, эти требования не распространяются на деревянные стулья-стремянки. Независимо от модификации, наиболее важным условием выступает отсутствие трещин, сколов и гнили на материале.

К тому же древесину, выбранную для строительства, обязательно нужно хорошо просушить. Допустимый показатель влажности не должен быть больше 12%.

Важно! Применение чересчур влажной древесины со временем приведет к деформированию, а затем и к разрушению конструкции.

Если влажность превышает указанное значение, материал необходимо высушить в хорошо проветриваемом помещении, не допуская при этом прямого попадания солнечных лучей на него.

Древесина для стремянки должна быть хорошо просушенной

Немаловажную роль играет также диаметр брусьев. Даже если косоуры очень длинные, сечение должно достигать 4х4, 6х6 или 3х5 см. На вес конструкции это не сильно повлияет, однако надежность лестницы будет в полной мере обеспечена. Что касается точных габаритов и видов пиломатериалов, о них имеет смысл говорить лишь в том случае, если известны размеры будущей конструкции.

Самодельная стремянка: несколько слов о комплектующих

Изготавливая конструкцию самостоятельно, ее можно усовершенствовать посредством добавления отдельных элементов. К примеру, металлические спицы призваны обеспечить более надежную фиксацию ступеней.

Они располагаются под ступенью в специальных отверстиях и прикрепляются с помощью гаек и болтов. Длина данных элементов непосредственно зависит от размера проступи (ширины ступеней) и степени толщины косоуров. При этом их диаметр не должен быть меньше 8 мм. В противном случае они будут гнуться под тяжестью нагрузки. Именно благодаря спицам возрастает допустимое давление, которое смогут в дальнейшем выдерживать ступени деревянной лестницы-стремянки.

Нейлоновые шнуры либо железные цепи служат для того, чтобы соединить с двух сторон подпорки и основную часть, одновременно препятствуя их разъезжанию.

Защитные «башмаки» для ножек стремянки должны быть выполнены из жесткой резины

Защита напольного покрытия от царапин и недопущение скольжения является основной задачей так называемых «башмаков». Они выполняются из резины, причем в идеале она должна быть жесткая, поскольку мягкие насадки имеют небольшой срок эксплуатации. Кроме того, конструкция может дополняться крючками для ведер и другими аксессуарами для инструментов. Все зависит лишь от потребностей пользователя.

Размеры стремянки: секреты правильного расчета

Вне зависимости от того, что именно было решено сконструировать, будь то полноценная лестница или стул-стремянка своими руками, чертежи с размерами являются важнейшим условием для начала выполнения работ.

Говоря о высоте будущей лестницы, не следует забывать, для чего именно она предназначается. К примеру, для бытового использования оптимальной считается погонная длина в рамках 1,5-1,7 м. Принимая во внимание высоту большинства жилых помещений, а также показатель среднего роста взрослого человека. Этого вполне хватит для того, чтобы, находясь на верхней ступени, дотянуться до потолка.

Если же раскладная стремянка создается для применения в объемных помещениях, при расчете высоты конструкции следует учитывать, сможет ли человек не только дотянуться до верхних стеллажей, но и что-либо укладывать на них.

Стандартные размеры деревянных стремянок на 4, 5, 6 и 7 ступеней

Обратите внимание! Если речь идет о выполнении работ на садовых участках, оптимальным вариантом станет деревянная стремянка 3 ступени. Будучи довольно устойчивой, такая конструкция обеспечит возможность удобно собирать дары природы с большинства видов плодоносящих деревьев.

Величина проступи берется из расчета на 45-й размер обуви. Поскольку стремянка предназначается для удобной и безопасной работы на высоте, ширина ступени должна быть не меньше 30 см. А уж если конструкция изделия предусматривает верхнюю площадку, данный показатель может быть увеличен до 45 см. При этом для изготовления своими руками лестницы-стремянки из дерева вместо доски можно применить бруски.

Что касается количества ступеней, данный показатель придется определять самостоятельно. Зачастую расстояние между ступенями создается в пределах 20-30 см. При этом следует принимать во внимание общую высоту конструкции, а также ее крутизну. Как правило, в процессе расчета не получается ровное число ступеней. Оптимальное решение в таком случае – сократить интервал между рабочей и предпоследней площадками. Если учитывать все эти нюансы, с разметкой не возникнет трудностей.

Еще одним важным критерием в процессе расчета размеров будущего изделия является длина ступеней. Независимо от количества ступеней деревянной стремянки (2, 4, 6 либо 8), этот показатель изменяется в сторону уменьшения по высоте конструкции. Поскольку такое изделие собирается в форме пирамиды с усеченной вершиной, рекомендуемая длина ступенек составляет от 55 до 35 см – для нижнего и верхнего выступа соответственно. Этого достаточно для того, чтобы обеспечить удобство во время подъема и спуска.

Размер стремянки выбирается в зависимости от ее предназначения

Благодаря вышеописанным рекомендациям можно без труда самостоятельно рассчитывать габариты конструкции и понимать технологию ее изготовления, независимо от степени сложности чертежа стремянки своими руками из дерева.

Изготовление своими руками стремянки из дерева: подробное руководство

Говоря о том, как сделать стремянку своими руками из дерева, следует заметить, что прежде всего потребуется создать чертежи будущего изделия. Необходимо четко представить, как именно будет выглядеть конструкция, определить ее конфигурацию и базовые параметры. В процессе работы над рисунками также нужно продумать тип крепежа и сформировать перечень материалов, которые понадобятся для конструирования лестницы.

Сделать своими руками стремянку из металла – довольно трудная задача. Для этого понадобится множество специальных инструментов, а также необходимы навыки работы с металлическими изделиями. Именно поэтому деревянные конструкции пользуются огромной популярностью.

Для тетивы деревянных стремянок для дома зачастую применяют брусья размером приблизительно 5х5 см, а для ступенек – доску шириной до 4 см. Предстоит осуществить разметку и отрезать тетивы-балки нужной длины. Они непременно должны быть выдержаны в соответствии с высотой конструкции. Для того чтобы обеспечить устойчивость лестницы, нижние торцы балок следует срезать приблизительно под углом 30°.

Чертеж деревянной стремянки на пять ступеней

После того как были отрезаны балки необходимых размеров, можно начинать процесс изготовления ступенек. Длина нижней ступени должна быть приблизительно 65 см, верхней – не больше 35 см. Выполнять корректировку размеров придется уже в процессе конструирования стремянки. После подготовки ступеней нужного размера их рекомендуется пронумеровать с обратной стороны, чтобы избежать путаницы.

Важно! Для придания устойчивости изделию следует выполнить его таким образом, чтобы низ был шире верхней части.

Если конструкция изделия предусматривает дополнительную площадку, ее следует изготовить из такого же материала, что и ступени. Вторую часть стремянки, которая является опорной, собирают по такому же принципу. Единственным отличием считается то, что ступени с целью усиления прочности заменяют перекладинами, которые прибиваются в поперечном направлении либо по диагонали.

Ключевые моменты самой интересной части процесса изготовления

Создавая деревянную стремянку своими руками, для достижения надежного соединения всех элементов применяют болты, для придания подвижности частям изделия – специальные шарниры, а для фиксации положения – ограничители либо распорные механизмы, которые предотвращают скольжение ножек по поверхности.

Необходимо подготовить все детали стремянки и тщательно отшлифовать

Как сделать стремянку самостоятельно? Процесс монтажа следует начинать с соединения перекладин и тетивы. Для этого в торцах, в точках крепления ступеней, путем вкручивания располагают саморезы. Требуется обработать все стыки столярным клеем. Ступени должны находиться параллельно по отношению к полу в то время, когда лестница находится в разложенном состоянии. Если конструкция оборудуется площадкой, необходимо осуществить монтаж дополнительной опоры.

Подвижные элементы стремянки подлежат соединению посредством шарниров. При этом нужно позаботиться о наличии ограничителя хода, который следует закрепить на торцевых частях. Данный элемент является залогом устойчивости и надежности изделия.

Если крепление ступеней складной лестницы-стремянки происходит посредством клея, для повышения степени прочности конструкции тетивы стягивают с помощью металлических прутьев. Их размещают под ступеньками: под первой, в середине, а также под ступенью, располагающейся вверху. Прутья способствуют приданию прочности лестнице.

Для того чтобы уберечь стремянку от процесса гниения, на деревянные детали следует нанести антисептическое средство, которое образовывает пленку с водоотталкивающим эффектом. Кроме того, можно покрыть изделие лаковым составом, не касаясь при этом металлических элементов конструкции.

Соединять детали будущей стремянки рекомендуется посредством саморезов и шуруповерта

Следуя вышеуказанным рекомендациям, можно без труда создать своими руками лестницу-стремянку. Соблюдение пошаговой инструкции является залогом успеха.

Стул-лестница трансформер: инструкция по самостоятельному конструированию

При проектировании стула-стремянки трансформера своими руками, чертежи – это первое, чем предстоит вооружиться. От того, насколько корректными являются расчеты, зависит не только финальный вид изделия, но и его важнейшие характеристики: удобство, прочность и устойчивость.

Поскольку такой стул служит в первую очередь предметом мебели, он должен стать удачным дополнением интерьера. Кроме того, подобный табурет выполняет функцию миниатюрной лестничной конструкции. Он поможет легко добраться до полок, располагающихся на высоте, а также станет очень ценным помощником в процессе замены лампочек в люстре.

Это интересно! От стремянки деревянный стул-трансформер отличает то, что для пользования ступенями понадобится перевернуть изделие, точнее, установить одну его половину на противоположную.

Стул-лестница трансформер не только функциональное изделие, но также интересная деталь интерьера

Можно сконструировать такой стул, обладая хотя бы минимальными навыками работы с древесиной. Это связано с тем, что обработка некоторых его элементов происходит с помощью фрезеровочного станка либо дрели со специфическими насадками. В данном случае гораздо важнее рассчитать необходимые показатели так, чтобы после сборки все сошлось до миллиметра.

Планируемый для изготовления своими руками деревянный стул-стремянка трансформер может характеризоваться произвольной конфигурацией. Однако при этом необходимо вычислить следующие показатели:

Статья по теме:

Телескопическая стремянка: лучшее решение для комфортной и безопасной работы

Сферы применения. Преимущества изделий. Типы конструкций. Особенности лестниц телескопического типа. Рейтинг трансформирующихся изделий.

• длину опорных ножек;
• высоту спинки;
• количество ступеней;
• габариты ступеней;
• размер сиденья.

При формировании чертежа стула-стремянки следует учитывать, что от длины опорных ножек зависит степень высоты изделия при его эксплуатации. Дополнительно могут быть установлены более длинные ножки, которые размещаются под углом для повышения устойчивости конструкции.

Составление подробного чертежа — первый этап в изготовлении изделия

Что касается спинки, она должна быть расположена таким образом, чтобы в том положении, когда изделие превращается в стремянку, она находилась на полу вровень с базовой опорой, под прямым углом по отношению к поверхности.

Сиденье разбивается на несколько частей для возможности складывания конструкции. При этом лучшим вариантом для соединения половинок сиденья являются рояльные петли. Количество ступеней зависит от того, какова итоговая высота изделия. Зачастую их не больше 5 штук.

Чтобы не переживать о том, что ножки стула могут попросту выйти из пазов, не выдержав нагрузки, рекомендуется дополнительно применять металлические прутья, оснащенные гайками, выполняя стяжку деталей по бокам.

Стул-стремянка своими руками: поэтапная инструкция

Прежде всего для выполнения работ необходимо запастись определенными материалами. В список входят следующие наименования:

Важным этапом в изготовлении стремянки является разметка деталей

• доски либо фанера толщиной 2 см;
• лакокрасочные составы;
• лобзик, оснащенный электроприводом;
• дрель;
• шуруповерт;
• киянка;
• клей ПВА;
• наждачная бумага;
• кисть;
• саморезы;
• петли;
• древесные дюбели.

В первую очередь по заранее заготовленным бумажным лекалам из досок либо из фанеры следует вырезать заготовки, в которых предстоит проделать отверстия для шкантов или выпилить пазы, выемки и шипы.

Важно! Поверхность необходимо отшлифовать и пропитать составами, которые наделены влагозащитной функцией.

Затем на древесные дюбели требуется нанести клей, после чего посредством киянки забить их в подготовленные отверстия на сиденье, спинке и ступенях. Желая придать прочность конструкции, лучше использовать саморезы. В заранее созданные углубления необходимо установить петли и зафиксировать их. Следующим этапом является повторное шлифование поверхностей стремянки, особенно в местах вторичной обработки. После этого предстоит нанести морилку и лак либо олифу и краску.

Детали готовой конструкции не должны друг другу мешать при трансформации

Изготавливая своими руками табурет-лестницу, следует учитывать, что элементы изделия не должны быть помехой друг для друга во время движения. Две ступени, располагающиеся в нижней части, которые напоминают компактный стул, вращаются посредством штифтов. Во время складывания они размещаются внутри изделия. При этом можно продумать дополнительные крепежи. Наилучшим решением станет блокировка, которая служит для фиксации конструкции в разложенном виде.

Компактность изделия предусматривает внимательное отношение как к изготовлению элементов, так и непосредственно к сборке. Чертежи включают в себя информацию о размерах, соблюдение которых является обязательным. В противном же случае процесс раскладывания и сложения конструкции может стать затруднительным либо и вовсе невозможным.

Хотя лестницы, подобно любым другим складным конструкциям, не доставляют хлопот в процессе хранения, однако все же для этого требуется определенное пространство. Стулья, которые могут служить лесенкой, настолько компактные, что и вовсе не нуждаются в дополнительном месте. Запрос «как сконструировать стул-стремянку трансформер своими руками» встречается довольно часто, что является подтверждением огромной популярности подобных изделий.

Маленькая стремянка: нюансы конструирования

Человеку, который привык все конструировать самостоятельно, информация о том, какова специфика монтажа деталей лестницы, совершенно неинтересна. Для грамотного домашнего мастера осуществить сборку по готовым чертежам стула-стремянки своими руками не составит никакого труда. А вот некоторые аспекты действительно заслуживают особого внимания.

Для новичка будет проще изготовить стремянку небольшого размера

Во время разметки косоуров для определения точек установки ступеней следует обозначить и места сверления. Для достижения прочности в некоторых случаях желательно выполнить усиление элементов посредством металлических спиц. Если по каким-то причинам это сделать нельзя, можно воспользоваться мощными шурупами.

Касаемо крепления так называемых «башмаков», стоит знать, что оно тоже имеет свою специфику. Прежде всего, нижние резы косоуров следует немного округлить. Благодаря этому повысится удобство установки стремянки в любом месте и уменьшится износ набойки.

Кроме того, необходимо верно определить метод фиксации «башмаков». Если РТИ (резиновые технические изделия) характеризуются достаточной эластичностью, можно применять саморезы. При сильном вкручивании их головки утопают в резине и не оставляют царапин на напольном покрытии. Однако, поскольку габариты подобного крепежа несущественные, он может достаточно быстро порвать РТИ. Именно поэтому под головкой необходимо располагать шайбу.

Важно! Применяя жесткий РТИ, следует осуществлять посадку исключительно на клей. Вдавить головку в такую резину не получится, а значит, пол окажется поцарапанным уже не ножками конструкции, а самим крепежом.

Самые маленькие стремянки из дерева состоят всего лишь из двух ступеней

Для того чтобы ножки стремянки во время пребывания человека на ней не разошлись, примерно на половину высоты косоуров следует закрепить так называемый ограничитель. Данное приспособление домашние мастера нередко игнорируют, однако установленная цепочка либо длинный крюк зачастую спасает от падения с мини-конструкции.

Как сделать стремянку своими руками таким образом, чтобы она обеспечивала комфорт во время работы? Специалисты рекомендуют закрепить пару крючков на боковинах косоуров. На них можно расположить ведро с растворами либо краской, тару для сбора урожая либо сумку с необходимыми инструментами.

То, что конструкция, оснащенная подобными приспособлениями, будет намного удобнее в эксплуатации, – это однозначно. К тому же можно вверху закрепить хотя бы один отрезок пластиковой трубы. В результате получится функциональный футляр, где можно разместить молоток, отвертку либо другие приспособления, которые пригодятся для работы.

Деревянная стремянка: завершающие штрихи изготовления

Вот уже до окончания работы остается совсем немного – лишь обустроить верхнюю площадку и установить специальные ограничители, которые не допустят того, чтобы лестница разъехалась на большее расстояние, чем было предусмотрено. Что касается изготовления площадки, данный процесс не вызовет трудностей. Ее понадобится лишь выпилить из какого-либо материала, к примеру, из фанеры. К тому же ее предстоит закрепить на верхней ступени конструкции подвижным методом. Для этого отличным вариантом станут стандартные петли.

Одним из последних этапов изготовления является фиксация «башмаков»

Чтобы площадка могла одновременно выполнять и функцию удерживания, с противоположной стороны следует установить специальную защелку, которой она будет цепляться за верхнюю ступень второй лестницы. Выбирая ограничители, можно отдать предпочтение элементарным лямкам, которые связывают между собой лестницы внизу. Необходимо просто установить конструкцию в рабочее положение и скрепить нижнюю часть посредством пластичного троса.

Независимо от того, что именно было решено конструировать своими руками: табурет-стремянку либо полноценную конструкцию из дерева – все элементы изделия непременно должны подвергаться шлифовке и обработке специальными растворами.

Прежде всего посредством наждачной бумаги предстоит отшлифовать все детали, к которым будут прикасаться руки человека. Поверхности должны приобрести такую гладкость, чтобы в процессе эксплуатации лестницы вероятность загнать занозу была целиком исключена. К тому же необходимо осуществить зачистку поверхностей в том случае, если они поддались поражению плесенью.

Как продлить жизнь готовым изделиям: особенности защиты

Чтобы придать деревянному табурету-стремянке стойкость к внешним воздействиям, изделие следует пропитать специальным составом – морилкой. Данное средство выступает в качестве антисептика, препятствует гниению, а также появлению на поверхности древесины плесени.

Для защиты древесины стремянки используют морилку, краску, олифу, а также другие антисептические пропитки

Обратите внимание! Выполнять обработку элементов конструкции морилкой следует до момента ее сборки. Это даст возможность существенно продлить срок службы изделия.

Прежде всего древесину необходимо обработать антисептической пропиткой, которая станет надежной защитой от гниения и создаст пленку с водоотталкивающим эффектом. Оптимальным решением является покрытие лаком. При этом лучше стараться не задевать точки креплений. Что касается краски, она будет уместна далеко не всегда, а лишь сгодится в качестве варианта на крайний случай. Если сделать все правильно, стремянка будет радовать на протяжении не одного года.

Основываясь на вышеизложенных рекомендациях, можно сделать вывод, что привести изделие в рабочее состояние вовсе не сложно. Точно по такому же принципу можно сконструировать по чертежу своими руками стремянку из профильной трубы. Разница между ней и деревянной лестницей заключается лишь в материалах, а также необходимых для работы приспособлениях и методе соединения частей конструкции.

Таким образом, изготовить лестницу либо табурет-стремянку своими руками, чертежи которых заранее заготовлены, не составляет никакого труда. Главное – принять во внимание все существующие нюансы дальнейшей эксплуатации конструкции и корректно подобрать габариты всех деталей. Выше представлены способы изготовления нескольких наиболее легких и доступных для конструирования изделий. Творчески подойдя к процессу их обработки, можно получить оригинальную и невероятно красивую конструкцию.

Чертежи и инструкции для изготовления деревянной стремянки

Изготовление стремянок вполне доступно домашним мастерам, имеющим в своем распоряжении стандартный набор инструментов и базовые навыки сборки деревянных конструкций. Переносная складная лестница для сада, дачи и частного дома — собранная своими руками стремянка делается из вполне доступной древесины после простой подготовки.

Для обеспечения безопасности и долговечности использования мы рекомендуем использовать готовые стремянки от завода ДИРС — https://ooodirs.ru/.

Виды и конструкции стремянок для сборки своими руками

Как сделать лестницу стремянку из готовых брусков с помощью простого набора инструментов? Разберемся в нюансах и сначала выберем наиболее устраивающий нас тип лестницы. Видов стремянок немного, но по готовым чертежам стремянок вполне можно составить о них представление.

1. Делаем стремянку из бруса — распространенное решение, пригодное для квартиры, дачного домика, работы на участке. На представленном чертеже видно, что это сужающаяся кверху лестница с перекладинами, имеющая опору с задней стороны. При хранении занимает немного места, легко переносится, сохраняет устойчивость на ровной поверхности. Сделанная своими руками лестница стремянка этого типа свободно выдержит вес до 110-120 кг (в зависимости от качества древесины).

2. Стул стремянка самодельная — прочная устойчивая опора, которую можно трансформировать в удобное сиденье и использовать в помещениях, чтобы забраться на высоту до полутора метров.

Идея хороша, но это не лестница в чистом виде, а скорее многофункциональный предмет обихода. Обладает хорошей устойчивостью, но весит больше лестницы и занимает больше места. Такую стремянку не повесить на стену.

3. Широкая стремянка-подставка или стеллаж. Подойдет для дачи и квартиры, если вы готовы встроить в интерьер приспособление, на котором можно и расставить предметы (банки, горшки с цветами), и при необходимости расположиться для ремонта в помещении.

Такая стремянка своими руками занимает место, становится частью обстановки, но может быть и складной. Если присмотреться к этому чертежу деревянной стремянки, то можно найти узлы соединений, пригодные для установки шарниров и петель.

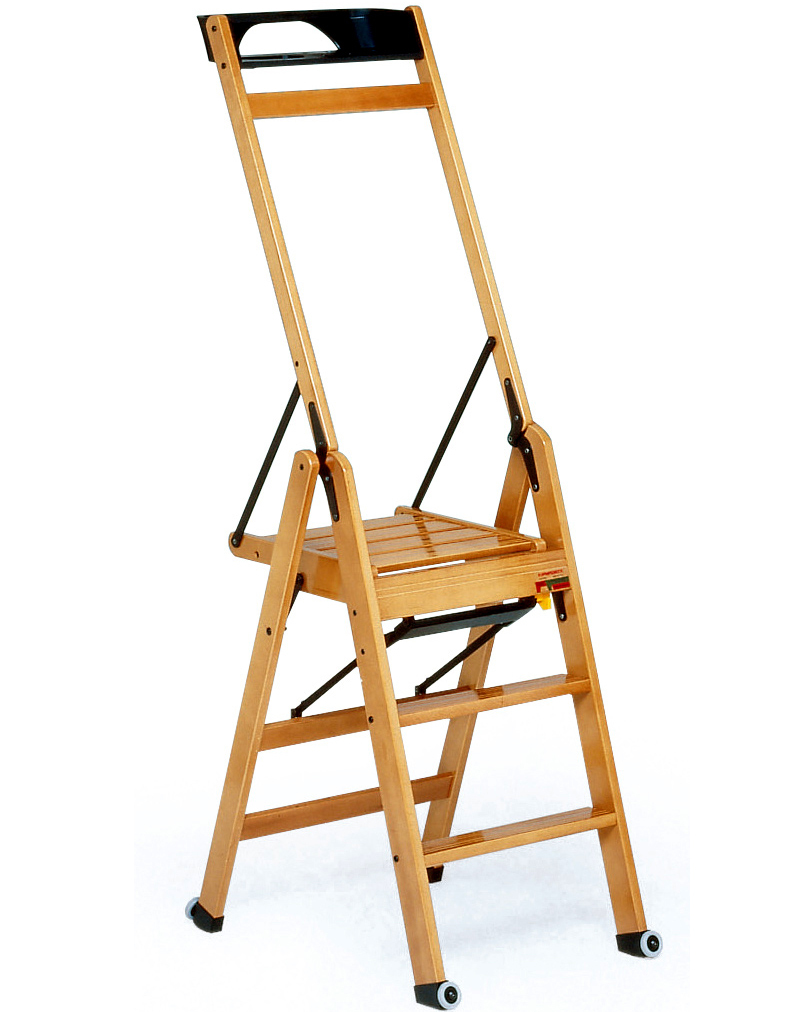

4. Стремянка с площадкой — модификация стремянки-тумбы, на которой удобно стоять.

Чертеж стремянки в виде тумбы или стула на косоурах подскажет, как лучше подготовить материал.

Это решение подойдет, если вы не стремитесь сделать деревянную стремянку своими руками непременно складной, рассчитываете на нее как на часть обстановки, например, на балконе, в хозяйственном помещении, на даче.

В зависимости от того, какой тип лестницы стремянки вы выбрали, следует сформировать комплект из бруса, доски, креплений, шарниров и других деталей.

Из какого дерева лучше сделать своими руками лестницу стремянку

Начнем с материалов. Стремянка из дерева своими руками должна быть легкой, прочной и способной выдержать переменные нагрузки.

Изготовление стремянок в условиях домашних мастерской означает, что у вас будет покупной материал в виде бруса.

По соотношению стоимости и качества древесины:

• сосна — легкая, смолистая, мягкая в обработке и среднепрочная конструктивно, почти не подверженная гниению при правильной обработке, дешевая;
• ель — похожа на сосну, стоит недорого, но при выборе елового бруса нужно внимательно изучить каждую заготовку, так как ель сучковата, это не допускается при изготовлении тетивы и перекладин лестницы;
• лиственница — как все хвойные, не гниет, но ее древесина охотно впитывает влагу, значит, со временем вероятно коробление тетивы и перекладин стремянки;
• осина — плотная, тяжеловатая, не гниет, но сложна в обработке, хотя при наличии навыков и качественного инструмента отлично подходит для стремянок с тетивами высотой более полутора метров.
• Как сделать стремянку своими руками прочной и подвижной? Для этого понадобится подобрать инструмент для хорошей обработки мест соединения деталей и фурнитуру — шарниры и петли. В самом простом решении петли можно заменить шпильками с шайбами и фиксацией на клипсу.

Размеры лестницы стремянки для изготовления своими руками по чертежам

Размеры стремянки своими руками подбираются либо строго по чертежу, либо индивидуально. В основном разница будет только в длине брусков.

Для того, чтобы правильно подобрать материал, нужно:

• определиться с конструкцией — складная, лестница, стремянка стул или стремянка тумба;
• выбрать размеры деревянной стремянки по главному параметру — высоте, от чего зависит соотношение других частей;
• сделать простой расчет длины бруска на тетивы, перекладины, упоры, если вы делаете стремянку лестницу;
• сделать расчет количества ступеней, перекладин и площадок с учетом конечной высоты.

Эти особенности стоит рассмотреть отдельно, на примерах. Деревянная стремянка своими руками в виде раскладной лестницы делается из бруса:

• для тетивы и заднего упора понадобится брус без сучков сечением 60х40 и длиной в зависимости от высоты лестницы;
• для перекладин понадобится брус без сучков 60х30 с длиной по количеству ступеней;
• длина каждой перекладины, как на чертеже стремянки из дерева, указана условно, только для случая, если вы строго следуете инструкции;
• в разложенном состоянии шаг стремянки (расстояние от тетивы до задней опоры) должен составлять примерно 50 — 70 см в зависимости от высоте лестницы;
• расстояние между тетивами лестницы стремянки внизу — 60 см, в верхней части — 40 см.

Отдельно стоит упомянуть о расчете количества ступеней и выборе итоговой высоты лестницы стремянки.

Размеры и чертежи для раскладной стремянки-лестницы

Деревянная стремянка своими руками должна быть сделана безопасной и удобной для подъема-спуска.

Оптимальные критерии для размещения перекладин:

• высота площадки первой ступени от пола — 35 — 40 см с учетом высоты нормального шага;
• расстояние между ступенями лестницы стремянки (от площадки до площадки) — не менее 30 см;
• перекладины не должны перекрывать друг друга сверху вниз, чтобы вы при спуске не промахнулись ногой и не провалились в пустоту;
• оптимальная глубина ступеньки лестницы стремянки складного типа — 6 см;
• уклон ступеней (перекладин) вперед и назад недопустим — это высокий риск соскальзывания ноги и падения.

Как правильно подобрать ступени для стремянки стеллажа

Если вы решили сделать своими руками стремянку из дерева в виде тумбы, складного стула или более сложного трансформера, то выбирайте конструкцию на косоурах. Так называются широкие несущие боковины лестниц. Они хорошо работают в качестве основания с низким центром тяжести. Глубина верхней ступени должна быть не менее 10 см, если вы намерены приставлять тумбу вплотную к стене во время работы. Именно поэтому косоуры и опоры стремянок делают немного выступающими за заднюю кромку верхней ступени. Стремянка стеллаж из более легкого бруса при увеличении ширины до 1 метра по низу может потерять прочность.

Высота стремянки по чертежам и в реальности

Как сделать стремянку правильной и безопасной высоты? В основном высота стремянки лестницы составляет 200 — 210 см по верхней части, где соединяются опоры с тетивами. Высота последней перекладины должна быть примерно на 30- 40 см ниже, чтобы лестница сохраняла устойчивость. Функциональная высота сделанной своими руками лестницы стремянки составит примерно 150 — 170 см. Выше — рискованно, можно потерять устойчивость. Дотянуться до потолка, светильника, повесить картину получится в любом случае.

Как правильно сделать стремянку своими руками

Почему мы уделили внимание шагу стремянки лестницы и расположению верхней ступени? Делая деревянную лестницу стремянку своими руками, вы должны учесть несколько особенностей ее проектирования и последующего использования.

• Ограничение по высоте. Простой расчет приложения сил по правилу треугольника показывает, что, если вы заберетесь на площадку выше 170 см, то сумма вашего роста и высоты станет критической для устойчивости величиной. Подняв руки, чтобы работать, вы потеряете равновесие.
• Запас высоты стремянки до верхней точки (200 — 210 см) позволяет создать опору для голеней и рук. Если к тетивам прикрепить дополнительную рамку из легкого металла, то вы сможете держаться за нее или контролировать равновесие коленями.
• Изготовление стремянок по правилам и чертежам учитывает возможность дотянуться до стены. При шаге лестницы стремянки более 70 см, вам придется наклоняться вперед, вытягивая руки — это приведет к потере равновесия.
• Для работ у стены лучше подготовить стремянку тумбу или стремянку на косоурах. Ее можно сделать немного шире лестницы, чтобы перемещаться по широкой площадке и не терять равновесия.

Подготовка материалов и комплектующих для изготовления деревянной стремянки своими руками

Подготовка материалов для сборки стремянки из дерева своими руками включает выбор и предварительную обработку древесины.

1. Влажность дерева не должна превышать 12 — 1 5 %, в противном случае ваша лестница стремянка станет деформироваться, потеряет устойчивость. Стремянки на косоурах из влажной древесины при перепаде влажности будут раскачиваться.
2. Дерево должно быть отшлифовано, особенно брус, идущий на тетиву и ступени. Нельзя закруглять края перекладин, снимать с них фаску, чтобы нога не скользила. Нельзя покрывать перекладины гладкими лаками и красками.
3. На нижних концах тетивы и основания лестницы стремянки должны быть установлены резиновые башмаки. Нельзя использовать полимеры и скользкие твердые изделия!
4. Стремянка своими руками должна быть сделана с запасом прочности и надежности. Для этого применяются диагональные распоры в задней части. Если вы хотите сделать лестницу стремянку для работы в полный рост, пристройте к верхней ступени площадку из дерева, которая должна опираться на перекладину со стороны упора. Площадка должна лежать строго горизонтально и не соскальзывать вперед и назад — для этого снизу делаются ограничители из бруска.
5. Соединения тетивы, косоуров и перекладин делаются в паз с отступлением от края не менее 10 мм. Крепление на столярный клей можно усилить продольной шпилькой или подвижной распоркой.
6. При сборке стремянки своими руками не используйте древесину с сучками, она ломкая, под нагрузкой тетива или перекладина сломается. Допускаются сучки только в косоурах толщиной не менее 30 мм.

Для обеспечения безопасности и долговечности использования мы рекомендуем использовать готовые стремянки от завода ДИРС.

Представленные здесь чертежи для сборки стремянки своими руками — оптимальные проверенные решения. Но вы можете выбрать свои варианты размеров, поэтому размеры отдельных деталей, особенно длина перекладин, тетивы, высота косоуров могут меняться. Использовать брус меньшей толщины нельзя! — конструкция окажется непрочной и неустойчивой. Не забудьте перед сборкой обработать дерево морилкой, чтобы оно прослужило дольше, не гнило и не впитывало влагу.

Стремянка своими руками из различных материалов: как правильно сделать

Стремянки – складные лестницы, которые незаменимы для выполнения различных работ в городской квартире, в частном доме и на даче. Эти лестничные конструкции удобные, устойчивые, компактные и практичные. Стремянка своими руками может быть сделана из подручных материалов. Процесс изготовления простой и по силам каждому. При этом самодельная стремянка не будет уступать по функциональности и надежности промышленным образцам. В этой статье есть все о том, как сделать стул стремянку своими руками по чертежам: описание процесса и советы.

Стремянки, их виды и особенности

Как сделать стремянку своими руками? Для начала необходимо подобрать наиболее подходящую модель складной конструкции, затем выбрать материал, из которого будет изготовлена стремянка своими руками. По виду и функциональным возможностям эти лестницы условно делят на три группы:

• Классическая.

• Универсальная. Универсальные конструкции отличаются тем, что их можно использовать еще и как обычную (приставную) лестничную конструкцию. Такие стремянки делят на раскладные и телескопические.

• Телескопические модели собирают из нескольких выдвижных секций, которые надежно фиксируют крючками или автоматическими замками (фиксаторами). Эти лестницы могут быть очень высокими.

Обзор телескопической стремянки

• Стремянка-трансформер — современная, универсальная, многофункциональная стремянка. Состоит трансформер из секций, которые соединяются при помощи шарниров. Шарниры позволяют легко и быстро изменять положение секций и надежно фиксировать выбранное положение. Трансформер может легко принять форму: классической модели, лестницы с консолью, удобного строительного помоста, обычной (приставной) лестницы.

Многофункциональная стремянка-трансформер

Высота конструкции

Как правильно определить высоту вашей складной лестницы? Для этого необходимо знать предельную высоту, до которой необходимо достать с верхней ступени конструкции. От этой высоты отнимают свой рост и 30-35 см, что позволит выполнять все необходимые действия, не касаясь головой потолка. Стремянка для стандартной квартиры имеет высоту от 70 до 150 см. Количество ступеней зависит от высоты и может составлять от 3 до 5 ступеней. Для производственных нужд и строительных работ в частном доме удобна модель с помостом. Более сложная конструкция (стремянка-трансформер) позволяет существенно увеличивать высоту лестницы.

Материалы для изготовления

Как правило, складные конструкции изготовляют из древесины или металла (алюминиевого сплава или стали). Выбор материала зависит от назначения такой лестницы, ее размеров и нагрузки, которую она должна выдерживать.

Очень популярны стремянки из легких и прочных алюминиевых сплавов. Если вы планируете изготовить трансформер, то стоит обратить свое внимание на алюминиевые материалы. Конструкции можно собирать из материала одного типа, а можно скомбинировать несколько разных. Например, садовую складную лестницу или надежную стремянку для строительно-ремонтных работ можно сделать из стальных труб (стойки) и дерева (ступени).

Оптимальный вариант для изготовления стремянки — алюминиевый профиль или трубы. Конечно, можно изготовить стремянку для дома и из дерева. Это наиболее простой и доступный вариант. Но стоит учесть, что для такой работы нужно использовать качественную, хорошо просушенную древесину.

Конструкции из древесины

Первое, что необходимо сделать – разработать чертежи будущей конструкции из дерева. Надо четко представлять, какой вид будет иметь стремянка, определить ее конфигурацию, основные параметры. Во время работы над чертежами также определяются с выбором крепежа и материалов, которые понадобятся для изготовления лестницы. Полноценный трансформер из древесины, как правило, не делают.

Для тетивы деревянной стремянки используются брусья (примерно 5х5 см), для ступенек – доска (толщиной 3-4 см).Необходимо выполнить разметку и отрезать балки-тетивы необходимой длины. Они должны соответствовать высоте вашей лестницы.

Важно! Для обеспечения устойчивости конструкции, нижние торцы деревянных балок срезают под углом примерно 30 градусов.

Следующий этап – изготовление перекладин (ступенек). Количество ступеней рассчитывается с учетом общей высоты стремянки и оптимального расстояния между перекладинами. Стандартным при подъеме/спуске считается шаг равный 35 см, примерно такое расстояние должно быть между ступенями. Стоит учесть, что почти все модели стремянок имеют особенность: они сужаются от низа к верху. Длина первой (нижней) ступеньки должна быть примерно 65 см, верхней — не более 35 см. Корректировать размеры ступеней придется по ходу изготовления стремянки. После подготовки ступенек необходимого размера, их желательно пронумеровать с обратной стороны.

Если в конструкции лестницы предусмотрена дополнительная площадка, то ее изготавливают из такого же материала, что и ступеньки. Вторую половинку стремянки (опорную) собирают также, только вместо ступеней для усиления прочности используют перекладины, прибитые поперек или по диагонали (тут возможны разные варианты).

Для надежного соединения всех деталей деревянной конструкции используют болты, а для обеспечения подвижности ее частей – шарниры, для фиксации положения – распорные механизмы или ограничители.

Начинают монтаж с соединения тетивы и перекладин. Для этого в торцы, в местах крепления ступеней, вкручивают саморезы. Все стыки необходимо обработать столярным клеем. Ступени должны быть параллельны плоскости пола, когда лестница разложена. Если у лестницы есть площадка, то монтируют дополнительную опору. Подвижные половинки стремянки соединяются шарнирами. Необходимо предусмотреть ограничитель хода. Закрепляют его на двух торцах. Ограничитель обеспечивает устойчивость и надежность конструкции из дерева.

Также вы можете почитать более подробную статью об изготовлении стремянки своими руками из дерева.

Изготовление деревянной стремянки своими руками

Если ступени крепятся на клей, то для увеличения прочности конструкции тетивы стягиваются металлическими прутьями. Их располагают под ступенями: снизу (под первой ступенью), в середине, сверху (под верхней ступенью).

Для защиты от гниения деревянные элементы стремянки необходимо покрыть антисептическим составом, создающим водоотталкивающую пленку. Можно также покрыть изделие лаком, не затрагивая при этом металлические части конструкции.

Металлическую стремянку можно изготовить из трубы или профилей. При работе с металлом нужно соблюдать большую осторожность и тщательно обработать после распила все острые края.

Совет! Для защиты рук и ног от травм в процессе эксплуатации складной конструкции из металла, можно использовать специальные пластиковые или резиновые заглушки.

Металлические изделия могут быть разборными (для монтажа используют разъемные соединения) или монолитными (сварными). Сварное соединение, как правило, используют для стальной конструкции из труб и уголков.

Для изготовления стремянки из металла также понадобится чертеж. Прорабатывая конструкцию металлической лестницы, стоит одну ее часть сделать длиннее, что позволит сформировать сверху удобные ручки и облегчит закрепление шарниров без ущерба для прочности конструкции. Металлический профиль прямоугольного сечения – оптимальный вариант для монтажа раскладной лестницы. А вот изделие из стальных труб и уголков получается достаточно тяжелым, что не очень практично, особенно для домашнего использования.

Для изготовления стремянки понадобится металлический профиль (сечение примерно 20х40 мм). Длина профиля должна соответствовать рассчитанной высоте лестницы. После нарезки всех необходимых деталей не забудьте тщательно обработать их края. В металле сверлят необходимые отверстия под болтовые соединения. Шарниры устанавливаются точно также как в изделиях из древесины. В качестве ограничителя можно применить отрезок трубы, закрепленный подвижными металлическими болтами.

На ступенях металлической конструкции желательно предусмотреть специальные противоскользящие накладки. Теперь вы знаете, как сделать стремянку, максимально подходящую для ваших нужд.

Изготовление металлической стремянки своими руками (Вариант 1)

Изготовление металлической стремянки своими руками (Вариант 2)

Как сделать большую и маленькую стремянку из дерева своими руками

Стремянка — инструмент в хозяйстве, безусловно, полезный. С ее помощью можно выполнить отделку потолка и верхней части стен при ремонте, убрать пыль с высокого шкафа, помыть окна коттеджа снаружи и изнутри, провести обрезку деревьев и т. д. Стоит этот инструмент не слишком дорого. Однако при желании на его приобретение и вовсе можно не тратиться, а изготовить его своими руками. Тем более что технология сборки стремянки предельно проста.

Какие бывают стремянки

Чаще всего лестницы этого вида своими руками изготавливаются из бруса или доски. Преимущество деревянных моделей заключается прежде всего в том, что они легко собираются и обходятся недорого.

Довольно-таки удобны такие конструкции и в использовании. Металлические лестницы, изготовленные даже из уголка с неширокой полкой, имеют довольно-таки большой вес. К тому же для сборки такой лестницы нужен сварочный аппарат. Для изготовления же деревянной стремянки понадобятся лишь стандартные столярные инструменты, имеющиеся в любом хозяйстве.

Брусчатые складные лестницы могут отличаться по конструкции. На улице обычно используются большие стремянки с опорной частью. Для внутренних же помещений лучше изготовить маленькую лесенку-стул. Далее, рассмотрим как сделать стремянку своими руками и той и другой разновидности.

Как собрать большую стремянку

Для того чтобы сделать лестницу из доски своими руками, нужно подготовить следующие инструменты:

• ножовку по дереву;
• метровую линейку;
• дрель;
• молоток.

Из материалов понадобится брусок 50х30 мм. Из него будут изготовлены как стойки, так и ступеньки лестницы. Общая длина бруска должна составлять около 13-14 м. Специализированные компании обычно продают пиломатериалы стандартной длины в 6 или 12 м.

Поэтому, скорее всего, придется приобрести три бруска в 6 м. Но остатки в последующем в хозяйстве наверняка пригодятся. Иногда деревянные стремянки собирают не из бруса, а из доски 25х80 мм. В этом случае также придется приобрести три штуки.

Помимо пиломатериалов для сборки деревянной стремянки своими руками нужно будет купить разного рода доборные элементы (болты, спицы, уголки, шарниры, клей и пр). Перед началом выполнения работ брус или доску следует тщательно обработать антисептиком.

Эскиз стремянки

Перед тем как приступать к сборке, конечно же, нужно разработать чертеж будущей складной лестницы. При этом следует учесть то, что сверху она должна быть уже, а снизу — шире. Это придаст конструкции устойчивость.

Можно также не заморачиваться с разработкой схемы и найти готовую в интернете. Либо воспользоваться чертежом, представленным на рисунке ниже. Далее, будет дано описание сборки именно такой лестницы.

Как сделать тетивы и ступени

Стойки деревянной стремянки своими руками изготавливаются так:

1. От бруса отрезается четыре тетивы длиной 150 мм. Две из них будут поддерживать ступеньки, две пойдут на опорную часть стремянки.
2. В двух тетивах проделываются пазы глубиной 2 см и высотой 2.5 см на всю ширину бруса. Середина первого сверху паза должна располагаться на расстоянии в 12.5 см от верха тетивы. Следующих — с шагом в 29 см.
3. В двух стойках, предназначенных для опоры, делают по три таких же паза для перемычек. Одну располагают на высоте первой будущей ступени стремянки, вторую — на уровне последней и третью — посередине.

Те концы стоек, которые в дальнейшем будут располагаться сверху, следует скруглить, удалив острые углы. Нижние же края следует обрезать под таким углом, чтобы стремянка в развернутом виде была устойчивой, а затем оббить резиной. Провести эту операцию можно сразу, а можно и после сборки лестницы.

Ступеньки стремянки нарезают согласно чертежу. То есть в нашем случае их длина будет составлять 37, 42, 47, 52, 57 и 50 см. В каждой из ступенек нужно сделать шипы с обеих сторон толщиной 2.5 см и длиной 2 см.

Сборка рабочей части

На следующем этапе ступеньки вставляются в пазы стоек. Предварительно шипы можно промазать столярным клеем. Пазы в тетивах должны быть проделаны таким образом, чтобы шипы ступенек входили в них как можно плотнее. Иначе в последующем стремянка может разболтаться.

Забиваются шипы ступенек в пазы стоек с помощью молотка. После того как все ступеньки будут установлены на место, их закрепляют болтами с торца через тетиву.

Если стремянка собирается не из бруса, а из доски, действовать нужно немного по-другому. Сделать пазы в этом случае не получится. Для этого просто не хватит толщины доски. На таких стремянках ступени проще всего закрепить на прикрученные к тетивам стальные уголки с длинными полками.

Для того чтобы складная лестница получилась максимально надежной и долговечной, тетивы рабочей части можно дополнительно скрепить спицами. В этом случае под пазами высверливаются отверстия. После монтажа ступенек в них вставляются спицы и стягиваются по обеим сторонам болтами.

Сборка стремянки

После того как опорная и рабочая части будут собраны их нужно соединить друг с другом. Выполняют эту операцию при помощи шарниров с петлями или кронштейнов. На заключительном этапе внизу стремянки крепят сдерживающую цепь. Она не позволит опорной и рабочей части разойтись слишком широко.

Как сделать стул-стремянку на косоурах

Внутри дома или квартиры обычно используются небольшие складные лестнички. Стандартная габаритная стремянка в том случае, если потолки в помещениях невысокие, может оказаться не слишком удобной.

Собирается стул-лестница своими руками немного не так, как обычная стремянка. Поскольку размеры он имеет небольшие, делать его складным совершенно необязательно. По сути, такая стремяночка на косоурах представляет собой обычную небольшую лесенку с тремя ступеньками.

Собственно сборка стула производится следующим образом:

1. Из двух досок вырезаются стенки-косоуры. Их ширину следует подобрать таким образом, чтобы глубина ступени составляла хотя бы 18–19 см. То есть понадобится доска шириной не менее 54 см. В этом случае стул-стремянка получится безопасными.
2. Далее, на косоуры крепятся две ступеньки из досок. Длина их может быть любой (к примеру, 50 см).
3. Такая же доска прибивается на верхние торцы косоуров-стенок.
4. Сзади стенки стула-стремянки нужно соединить перемычкой.

В результате должна получиться примерно такая же конструкция, как на рисунке. Для того чтобы сделать стул эстетичнее и продлить срок его службы, доски можно покрыть лаком или специальным маслом для дерева.

Стул-стремянка на тетивах своими руками

Конечно же, при желании можно сделать своими руками и более компактный складной стул-стремянку. К примеру, такой, как представлен на чертеже ниже. Изготовить такую конструкцию, конечно же, будет сложнее, чем простую модель на косоурах. Однако и пользоваться ей будет удобней.

Эта оригинальная модель может одновременно выполнять две функции — служить стулом и собственно стремянкой. Для изготовления такой конструкции лучше взять не доску, а толстую фанеру. Иначе она может получиться слишком тяжелой.

Собирают такой стул-стремянку своими руками по следующей технологии:

1. Из куска фанеры вырезаются стенки-тетивы стула с опорами под спинку. Для того чтобы сделать фигурные части, стоит использовать заранее подготовленное лекало.
2. Каждая из двух получившихся стоек разрезается под углом на две части согласно чертежу.
3. На обе поучившиеся части (опорную и рабочую) крепится по ступеньке.
4. Закрепляется спинка стула.
5. Изготавливается сиденье из двух частей, соединенных петлями, и крепится к верхнему торцу каждой тетивы.

Если стул изготавливается из дерева, крепление ступенек производится по той же технологии, что и при сборке большой стремянки. Сиденье в этом случае можно зафиксировать на саморезы, а спинку также на шиповое соединение. Если же в качестве материала будет выбрана фанера, крепить детали придется на шканты и клей ПВА. Дополнительно можно использовать саморезы. После того как складной стул будет собран, все его поверхности следует отшлифовать. При этом особое внимание стоит уделить острым кромкам. На заключительном этапе стремянка, как и в первом случае, покрывается лаком или маслом.

Стремянка своими руками из металла или дерева без чертежей: садовая лестница

Во многих домашних делах может потребоваться стремянка. Это и ремонт, и сбор урожая, и замена лампочек, и так далее. Для обработки сада и работы по дому подойдет как заводская модель, так и стремянка своими руками. Изучив инструкции, можно выполнить оптимальную по характеристикам конструкцию.

Выполнена из дерева

Выбор материала

Миниатюрная приставная конструкция

Чтобы соорудить самодельную лестницу, нередко используют древесину. Однако наряду с легкостью в обработке данный материал имеет и определенные недостатки. Сюда включается гигроскопичность дерева, ввиду которой изделие будет нуждаться в дополнительной защите.
Подходящим материалом, чтобы выполнить несложную лестницу, можно назвать металлический профиль. Садовая конструкция из металла имеет меньший вес, чем аналогичная модель из дерева. За счет сечения профиля элементы не будут подвержены деформации. В строительных магазинах можно приобрести подходящие заготовки.
Самодельную лестницу можно изготовить из алюминия или стали.

Плюсы и минусы этих материалов представлены в таблице ниже.

Вес Прочность Подверженность коррозии Необходимость нанесения защитного покрытия
Алюминий Небольшой вес, изделие удобно в транспортировке Уступает стальным аналогам, но имеет достаточную прочность для бытового использования Не подвержен коррозии Не требуется грунтовка и покраска
Сталь Существенно больший вес Высокая прочность Подвержена коррозии Ввиду подверженности коррозии требуется периодическая покраска

Выбор модели стремянки

Чтобы выбрать оптимальную конфигурацию самодельной стремянки, стоит определиться с ее назначением и условиями эксплуатации. Что касается моделей, для изготовления своими руками предпочтительно остановиться на А-образной стремянке. Здесь можно использовать как стальные, так и алюминиевые профили. Лестницу такой конструкции будет проще собрать.

Основные размеры и параметры

Удобно хранить маленькую складную стремянку. Но для ее изготовления в домашних условиях требуется некоторый опыт работы в данной области. Поэтому ниже будет рассматриваться, как сделать А-образную лестницу из металла.
При сборке стоит учесть, что сварное соединение превосходит болтовое по надежности и ремонтопригодности. Если детали стремянки будут фиксироваться болтами, необходим точный расчет нагрузок. Иначе возможна деформация крепежного элемента, которая приводит к неудобствам во время складывания конструкции. В худшем случае не исключено, что металл не выдержит нагрузок, оказываемых на лестницу.

Подготовка материалов и инструментов

Чтобы получилась А-образная стремянка своими руками из стального профиля, потребуется подготовить следующие инструменты:

• сварочный аппарат;
• болгарку, диски по металлу;
• дрель;
• угольник;
• маркер;
• молоток;
• рулетку.

Комплект для сващика

При резке металла стоит воспользоваться защитными очками, а используя сварку, надеть специальную маску.
Из материалов потребуются:

1. профиль в достаточном количестве;
2. ремни, которые будут предотвращать случайное раскладывание стремянки.
3. крепеж (метизы).

Перед началом работ стоит выполнить набросок будущей конструкции, а затем подготовить чертежи. Сразу стоит определить высоту конструкции и отрезать 4 одинаковых сегмента профиля соответствующего размера. Стальной профиль необходимо зачистить, воспользовавшись дрелью с насадкой-щеткой.

Для изготовления стремянки предпочтительно использовать профиль с прямоугольным сечением.

Будущие опоры конструкции закрепляют попарно двумя длинными болтами. Благодаря такому соединению они будут свободно приводиться в рабочее состояние. Решая, как сделать стремянку своими руками, стоит достаточно времени уделить расчетам и подготовить подробные чертежи. Это обеспечит надежность конструкции и соответствие всех элементов.

Как собрать садовую стремянку

Когда опоры для ступеней готовы, их укладывают параллельно друг другу и выполняют разметку для будущих перекладин. Стоит воспользоваться на данном этапе угольником, чтобы соблюсти угол в 90 градусов. Из того же самого профиля или уголка вырезают ступени.
Когда перекладины готовы, вначале точечной сваркой крепят нижнюю и верхнюю детали, а затем все остальные элементы. Если все составляющие правильно соединены и нет необходимости в коррекции, можно выполнять сварочные швы. Если опорная секция планируется без ступеней, приваривают две горизонтально расположенные перекладины, и дополнительно одну по диагонали. Это необходимо для крепления опор относительно друг друга.
Остается зафиксировать ограничивающий трос в середине марша и приварить к торцам опор в нижней части фрагмент профиля или уголка. В конце садовая конструкция грунтуется, после наносится слой краски.

Электрик сделал собственноручно надежную помощницу — смотрите на видео

Как и стремянку деревянную, стальную конструкцию собрать достаточно легко. Оставьте комментарий и поделитесь собственными наработками, как своими руками изготовить несложную стремянку.

Загрузка…

Как построить деревянную стремянку? — Athsalumni

Как построить деревянную стремянку?

Если вы ищете эффективный способ максимизировать пространство для хранения вещей в вашем доме, и если у вас есть свободное место наверху, то он может легко преобразовать пространство либо в место для хранения, либо в жилое пространство, где вы можете построить стремянку для достигнув верхней области.

Существует ряд материалов, из которых можно построить лестницу, но среди других материалов деревянная стремянка признана лучшей, поскольку она имеет более длительный срок службы и доступна по доступной цене.Эти деревянные стремянки можно построить в различных конструкциях, в которых в зависимости от высоты вашего дома и пространства комнаты вы можете построить свою собственную деревянную стремянку. Эти деревянные стремянки имеют много преимуществ, поскольку они помогают вам добраться до верхней части, полезны для побелки вашего дома и многих других вещей.

Деревянная стремянка

Преимущество деревянных лестниц в том, что они намного тише металлических, так как они не оставляют следов на полу или плитке, пока вы тащитесь, кроме того, вам не требуется особый уход за деревянная стремянка.Деревянные стремянки удобны в эксплуатации по сравнению с другими материалами, из которых изготовлены стремянки. Деревянные стремянки раскрываются намного легче с пружинным механизмом опускания, когда для этого не потребуется много сил или навыков, чтобы управлять лестницей, когда вам нужно.

Еще одна лучшая особенность использования деревянной стремянки состоит в том, что они образуют балюстраду вокруг отверстия люка, что обеспечивает безопасность пользователя при работе с деревянной стремянкой.

Пошаговый процесс для
Строительство деревянной стремянки

Если вы хотите построить деревянную стремянку, вы должны учитывать множество факторов, например, начиная с материалов, из которых вы собираетесь построить деревянную стремянку, после чего вам необходимо выполнить следующие шаги. Они есть.

• Сначала определитесь с размером деревянной стремянки, т. Е. Размерами длины, ширины и высоты деревянной лестницы.
• Затем сделайте отметку на дереве, из которой вы собираетесь строить стремянку, после чего с помощью дереворезки удалите деревянные части согласно маркировке.
• После этого, удерживая деревянные части, зажмите ваши 2 на 4 доски рядом, убедившись, что обе доски выровнены должным образом.
• Сделайте небольшую отметку в 8 дюймов с одного конца каждой каждой отметки 2 на 4, затем на каждой отметке следует центрировать отметку 2 на 4, где эти центральные точки отметок должны быть наверху лестницы.
• Вырежьте выемки для ваших перекладин вокруг меток, которые вы сделали, затем добавьте клей внутри этих выемок и вставляйте по одной перекладине за раз, следя за тем, чтобы перекладины располагались в параллельном положении.

После выполнения вышеуказанных работ убедитесь, что вы закрепили перекладины с помощью затянутых винтов настила, в которых просто используйте два винта с обеих сторон каждой перекладины для получения максимальной поддержки и, наконец, испачкайте или покрасьте деревянную стремянку, чтобы защитить ее. от внешних элементов гниения и от инсектицидов.

Складная лестница своими руками от Себастьяна Моллема

Сообщение навигации

Постройте универсальную лестницу — Backwoods Home Magazine

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

Рисунок 8

История никогда не меняется.Если я работаю вне дома и мне нужна лестница, я трачу почти столько же времени на установку лестниц, сколько на выполнение самой работы. Я обнаружил, что мне нужно больше места, больше высоты, больше рук и больше терпения, чтобы справиться с работой средней сложности из-за лестниц и их проблем.

Лестницы, используемые на открытом воздухе, по всей видимости, всегда устанавливаются на неровной местности, и существует значительная опасность падения, падения и повреждения материалов или возникновения необоснованных трудностей. Поэтому мы решили исправить ситуацию и в процессе построить универсальную лестницу, которая отвечала бы всем нашим потребностям.

Вот что нам удалось сделать: мы с моим сыном Робертом III построили нашу универсальную лестницу, которая на самом деле представляет собой несколько лестниц, которые сразу же решили наши проблемы. Во-первых, у нас есть обычная стремянка, которую все знают и ненавидят. Но наш отличается тем, что стремянка построена так, что кто-то может работать по обе стороны лестницы.

Эта двойная природа лестницы позволяет одному из нас подниматься по задней стороне и удерживать пиломатериалы или другие материалы на месте, в то время как другой поднимается по передней стороне, чтобы прибить гвозди, разметить или сделать что-нибудь еще.

Но это еще не все. Если нам нужны две прямые лестницы, мы можем просто разделить стремянку, и у нас будет две лестницы.

Если нам нужно подняться выше, чем позволяет лестница, мы делаем пару быстрых корректировок, и у нас есть удлинительная лестница, которая на четыре фута выше, чем обычное оборудование. Мы можем удлинить стремянку с 8 футов до 12 футов, и мы можем сделать то же самое с отдельными прямыми лестницами.

Но это еще не все. Что делать, если одна нога слишком высока или слишком низка, а лестница (и) наклонена? У нас это тоже есть.У нашей лестницы есть самовыравнивающаяся регулировка, которую можно сделать за секунды.

И сколько нам стоило построить эту лестницу — 280 долларов? Даже не близко. У нас есть в общей сложности менее 6 долларов, связанных со всей лестницей и ее корректировками.

Хотите построить такой? Вот как это сделать:

Мы начали с сосновых реек 2х4 и дубовых ступеней или ступеней 1х4. Вам, если вы решили построить себе лестницу, понадобятся четыре бруса 2х4 и 12 ступенек. Вам также понадобится верхняя плита (из сосны 1х6) и две опоры 2х4 и стабилизирующие бруски для сторон лестницы.Эти последние части должны быть около 2,5 футов в длину. И вам понадобится несколько гаек, болтов и шайб, или вы можете сделать все это с помощью винтов и гвоздей. Если вы используете болты, они должны быть длиной 4,5 дюйма. Четвертьдюймовые болты подойдут.

Когда вы разрезаете свои 2х4 (мы распилили наши цепной пилой и значительно сократили расходы), вы можете ставить их краями наружу от стены, чтобы они прислонялись к стене под углом есть для лестницы. Разумный угол может быть достигнут, установив основание 2х4 в трех футах от стены.

Теперь используйте уровень, чтобы пометить нижний и верхний надрезы так, чтобы они были горизонтальными, когда надрезы будут закончены. Отрежьте все четыре 2х4 сверху и снизу.

Затем отметьте расположение ступеней или ступеней. Мы расположили наши шаги на расстоянии одного фута друг от друга, поэтому отмерьте места ступенек и отметьте их. Отложите их с обеих сторон и соедините отметки карандашом по всей поверхности древесины. Если ваши ступени должны быть толщиной в один дюйм, сделайте еще одну отметку, параллельную первой, но на один дюйм выше или ниже.Сделайте это для всех местоположений ступеней.

Затем начните с нижней части направляющих и отмерьте и отметьте места на расстоянии двух дюймов друг от друга или 1,5, если хотите. Эти отметки должны быть только карандашными точками по центру рейки. Когда это будет сделано, просверлите отверстие на четверть дюйма в направляющей на каждой из отметок.

Отрежьте четыре куска 2х4 одного фута, разметьте и просверлите их таким же образом. Когда все четыре закончены, используйте болты и барашковые гайки, чтобы прикрепить отрезки к внутренней стороне рельсов.Вставьте болты в отверстия, чтобы убедиться, что они легко входят и выходят из отверстий.

Это выравнивающие планки. Когда вы поднимаете лестницу, если одна из опор находится на высоте двух дюймов от земли, снимите барашковую гайку и болт с этой опоры и сдвиньте выравнивающую планку вниз, пока она не достигнет земли. Затем снова прикрутите выравнивающую планку. При необходимости вы можете сделать это с одной, двумя, тремя или всеми четырьмя ножками.

Добавление ступеней

Ваш следующий шаг — сделать прорезь канавки между нанесенными вами ранее следами протектора.Сделайте надрезы глубиной не менее четверти дюйма, но лучше полдюйма. Концы ваших ступеней будут входить в эти прорези или выемки, чтобы они не могли выскользнуть и вы потеряете опору.

На внешней поверхности всех четырех рельсов можно уложить четырехфутовые секции 2х4 и просверлить отверстия вверху и внизу секций и рельсов. Обратите внимание на то, что на рис. 1 сделаны надрезы шпунта, установлены ступени и прикреплены четырехфутовые полосы. Просверлите отверстие каждые 12 дюймов в четырехфутовой секции, чтобы вы могли продлить лестницу на один фут за раз до четырех футов.

Также обратите внимание на фото, что нижние ступени также поддерживаются распорками. На рис. 2 показано расположение скоб.

Обрежьте ступени следующим образом: Первая должна быть не менее 15 дюймов в длину. Второму должно быть 14, третьему 13 и так далее до вершины лестницы. Когда ступени установлены, используйте винты, вкрученные через внешнюю часть рельса в конец ступени. Это двойная защита, позволяющая убедиться, что ступеньки не расшатываются и не приводят к аварии.

Добавление верхней крышки

Когда обе секции будут завершены, отрежьте верхнюю крышку, как показано на рис. 3. Крышка должна быть достаточно длинной и достаточно широкой, чтобы покрывать всю верхнюю часть лестницы. Прикрепите колпачок, просверлив пилотные отверстия и установив длинные шурупы для дерева, чтобы удерживать колпачок на месте, что также показано на рисунке. При желании можно вырезать две заглушки и установить их отдельно, чтобы легче было сложить лестницу.

Добавление поперечных опор

Наконец, как показано на рис.4. Присоедините опоры траверсы. Обратите внимание, что лестница стоит на неровной поверхности, и это положение вызывает опасное смещение лестницы. Опора траверсы установлена ​​неровно, а две части крышки — неровные.

На рис. 5 опоры поперечин выровнены, а когда используются выравнивающие планки, как показано на рис. 6, опоры поперечин выровнены, а верхние крышки снова ровные, даже на неровной местности.

Когда лестница выдвинута на полную высоту 12 футов, опоры поперечин и верхние крышки все еще находятся на одном уровне, когда взрослый находится на лестнице, и лестница полностью устойчива.

А как насчет первой ступеньки, теперь, когда лестница была продлена? Мало кто может подняться на четыре фута в высоту и одновременно нести ведро с краской и кисть. Мы использовали очень простой способ решить эту проблему. Мы просверлили отверстие диаметром один дюйм на уровне одного фута и другое на уровне двух футов. Затем мы использовали старую трубу и просверлили небольшое отверстие на каждом конце. Мы вставили трубы в отверстия, а затем использовали шплинт, как показано на рис. 7, чтобы временная ступенька не соскользнула.

На рис. 8 вы можете видеть шаги трубы, которые работают нормально. Если удлиненная лестница больше не нужна, снимите шплинты и трубы и опустите лестницу на обычную высоту.

Последний шаг. Обратите внимание, что на рис. 8 есть короткие полоски прямо под верхними крышками. Эти планки прикручиваются к перилам лестницы. Эти планки предназначены для обеспечения устойчивости верхних концов лестницы, когда вы используете оборудование как одну стремянку. Если бы не эти полосы, два конца могли бы сбить с толку и привести к несчастному случаю.Каждый раз, используя лестницу, затягивайте барашковые гайки на болтах, чтобы убедиться, что они плотно затянуты.

Если вы хотите сложить лестницу для хранения или перемещения, снимите барашковую гайку и болт с одного конца каждой опоры поперечины и позвольте опоре качнуться вниз. В этом случае лестница сложится, и ее можно будет удобно переносить или хранить.

И все. Мы посвятили четыре часа постройке лестницы, но это включало время, чтобы распилить наши бревна и обработать их. Создавая свой собственный, не стесняйтесь вносить любые изменения, которые вам нравятся, в соответствии с вашими потребностями.

Мы использовали нашу лестницу много-много раз и обнаружили, что она прекрасно работает. И мы вряд ли сможем превзойти цену. Даже мусор, который они продают в дисконтных магазинах, стоит в несколько раз больше, чем мы заплатили за нашу лестницу, а наша будет содержать — и удерживала — более 400 фунтов, поскольку двое взрослых работают одновременно.

Создайте свою собственную прочную стремянку

Стремянки очень полезны, потому что они могут стоять независимо от любой стены и иметь разную высоту для использования внутри и снаружи дома.

Шаг 1 — Готовая древесина

Убедитесь, что все деревянные части обработаны по размеру и что концы идеально квадратные

Шаг 2 — Отметьте ступеньки

Возьмите 2 60-дюймовых отрезка и отметьте позиции для установки шаги. Начиная с нижней части кусочков, отмерьте 8 дюймов, затем 0,75 дюйма и повторите это 5 раз.

Шаг 3 — Прямоугольник линий

Используйте квадрат, чтобы провести линии поперек, и карандашом отметьте передний край каждой длины

Шаг 4 — Отметьте предел шага

Проведите линию.5 дюймов от заднего края частей, чтобы, когда части были помещены вместе с разметанными сторонами, все линии накладывались друг на друга.

Шаг 5 — Обрежьте уступы

С помощью долота осторожно прорежьте углубление глубиной 0,25 дюйма в каждой из отмеченных областей. Это углубление необходимо вырезать точно.

Шаг 6 — Половинки лестницы

Теперь у вас есть две стороны одной из половинок лестницы, каждая с 5 углублениями.

Шаг 7 — Установите ступеньки

Вставьте конец одной из 5 плоских частей в одну из выемок с небольшим количеством столярного клея. — Постучите по нему молотком.Таким же образом вставьте остальные 4 детали в другие 4 углубления.

Шаг 8 — Установите другую сторону

Вы создали половину одной стороны стремянки. Чтобы завершить это, нанесите немного столярного клея на углубления в другой части и совместите противоположные концы плоских частей, чтобы завершить сторону. Он должен выглядеть как лестница и быть идеально квадратным. Закрепите «ступеньки» винтами.

Шаг 9 — Отметьте противоположные стороны

Чтобы построить противоположную сторону стремянки, используйте созданную вами сторону в качестве ориентира.Вдоль одной из других 60-дюймовых частей отметьте центральную линию и пересеките линию в центральной точке каждой из 5 ступенек.

Шаг 10 — Просверлите стороны для получения ступеней

Соедините 2 оставшихся 60-дюймовых отрезка вместе и с помощью распорки и 1-дюймового сверла просверлите их оба от точек пересечения на центральной линии, чтобы в них были отверстия. идентичные позиции.

Шаг 11 — Подгонка ступеней

С помощью небольшого количества клея для дерева вставьте конец одной из 5 частей диаметром 1 дюйм в первое отверстие, постучите по нему молотком и проделайте то же самое с остальными.

Шаг 12 — Установите другую сторону

Как и в случае с первой половиной, вы вставите противоположные концы в отверстия во второй части с небольшим количеством столярного клея и создадите вторую половину стремянки. Закрепите «перекладины», ввинтив винт в концы перекладины в центре.

Шаг 13 — Петли

Убедитесь, что две половинки равны по размеру и идеально квадратны, и соедините их сверху петлями. (Верх — это конец с наибольшим расстоянием до ступенек или перекладин) Используйте тонкий шнек, чтобы проделать направляющие отверстия, чтобы не раскалывать древесину.

Шаг 14 — Обеспечение устойчивости стремянки

На расстоянии 18 дюймов от нижней части каждой ножки стремянки просверлите отверстие 0,25 дюйма. Проденьте концы веревки через эти отверстия и завяжите на них узел как можно ближе к концу. Это упор, который не даст стремянке просто расколоться и упасть.

Вы построили надежную и прочную стремянку для использования в доме. Ступеньки будут установлены таким образом, чтобы, когда вы стоите на них, ваш вес будет иметь тенденцию переноситься вперед по направлению к ступеням, что делает их более безопасными.

Build a Flip-Over 2×4 Стремянка для барного стула AKA Hoosier Step Stool

Мы усердно работали над тем, чтобы наша рабочая зона в гараже в нашем Березовом Доме была больше похожа на мастерскую, а не на складское помещение, в котором также хранятся наши инструменты — это медленно, но мы добиваемся прогресса! Сегодняшнее видео покажет вам, как мы создали эту простую, но умную стремянку для барного стула, которая выполняет двойную функцию и одновременно служит сиденьем на верстаке и ступенькой, чтобы помочь нам легко добраться до верхних шкафов в магазине.Вдохновленные популярным креслом-лестницей Бенджамина Франклина, которое построил Скотт, мы сели, чтобы разработать нашу собственную версию ступенчатого стула Hoosier: простой барный стул 2 × 4, который переворачивается, превращаясь в ступеньку, без каких-либо дополнительных приспособлений. Идеально подходит для нашей мастерской или любого другого небольшого помещения, где нужна мебель двойного назначения! Посмотрите видео на нашем канале YouTube и сообщите нам, нужен ли он вам и для вашего магазина, или если вы хотите, чтобы мы разработали его более стильно, чтобы использовать его на кухне и в доме.

Как построить стремянку для барного стула за 20 долларов, используя 2×4

Этот пост содержит партнерские ссылки. Узнайте больше и ознакомьтесь с нашей полной политикой раскрытия информации здесь.

Этот стиль табурета-стремянки иногда называют табуретом-стремянкой, поскольку он возник из той же необходимости и дизайнерских идей небольшого дома, что и шкаф Hoosier в начале 20-го века. Наша версия настолько проста и удобна в сборке, и самое приятное то, что мы построили ее за 0 долларов, используя 2 × 2 и 2 × 4 обрывки из других наших проектов (например, нашу серию зданий 2 × 4 и более, где мы использовали только стандартные размеры. и строительный пиломатериал).Даже если у вас нет такой большой груды металлолома, как у нас, это действительно доступно и просто построить всего за пару часов, следуя нашему плану строительства.

Нажмите здесь, чтобы подписаться на другие видео на нашем канале YouTube

До сих пор в нашей серии видеороликов о семинарах мы убрали и организовали магазин, организовали нашу постоянно растущую коллекцию рабочих зажимов, добавили мобильную систему сбора пыли и — жемчужину короны (пока!) — построили этот удивительный (если я сам так говорю) верстак настольной пилы.Нам повезло, что у нас уже есть отличные шкафы, и мы максимально увеличили пространство, повесив их высоко, но даже на высоте выше среднего нам требовалось усиление, чтобы добраться до верхних полок и заставить это пространство для хранения работать более эффективно. нас. Эта стремянка для барного стула упрощает работу в магазине и делает все СОВЕРШЕННО СОВЕРШЕННО! И он идеально подходит для хранения на верстаке.

Что бы вы хотели, чтобы мы построили в мастерской в ​​следующий раз?

Материалы и инструменты для изготовления ступеньки 2 × 4 Hoosier или стремянки барного стула

Для изготовления одного табурета с стремянкой в ​​стиле Hoosier, высотой 24 дюйма и 17 дюймов.5 ″ в ширину, Загрузите план деревообработки для печати — щелкните здесь или используйте кнопку ниже, чтобы добавить его в корзину в магазине ремоделоголиков.

Из вашей кучи металлолома или в строительном магазине:

Включите JavaScript для просмотра содержимого

Есть лишние 2х4, но нет 2х2? Вырежьте их, как мы делали на настольной пиле — здесь вы найдете наши любимые советы и приемы 2 × 4.

А затем на верстаке вам понадобятся наши базовые строительные инструменты:

Если вы выполнили много предыдущих строительных проектов (подобных этим), вы, вероятно, сможете получить некоторые или все эти строительные материалы из своей кучи металлолома, как это сделали мы! Приятно построить что-то БЕСПЛАТНО и сэкономить деньги на дополнительных материалах и времени на поход в магазин.Даже купив все материалы, вы заплатите всего около 20 долларов за дерево и винты для сборки барного стула с стремянкой — около 2 долларов за каждые 2 × 2 и 3 доллара за каждые 2 × 4, плюс 10 долларов или меньше за винты ( многие из них остались для будущих проектов).

РЕМОДЕЛАХОЛИЧЕСКИЙ СОВЕТ: поскольку эта конструкция предусматривает несколько разрезов одинаковой длины, используйте зажим и кусок древесного лома, чтобы установить упор (как вы можете видеть на видео), чтобы разрезы были быстрыми и точными.

Мы оставили наш сырой и незамысловатый — не красивый, но функциональный для магазина.Если вы хотите немного его классифицировать, вы можете потратить немного больше времени на шлифовку, а затем окрашивание (покупное или самодельное) или цветную стирку. Немного рисунка выжигания по дереву тоже было бы здорово смотреться!

Хотите, чтобы ваша кухня выглядела красивее и красивее? Оставьте нам комментарий, и если мы проявим интерес, мы опубликуем еще одну версию этой стремянки для барного стула!

Если вам просто нужно быстро подняться наверх, сделайте и этот легкий табурет из переработанной древесины!

Больше компактной мебели двойного назначения:

Стул с лестницей в стиле Бенджамина Франклина

общая скрытая рабочая область IKEA Desk hack для детей и семей

вешалка для верхней одежды скрытого хранения

детские сиденья с блокнотом и внутренним ящиком + стол для занятий

Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.

Опубликовано: 17 февраля 2019 г. деревообработка, планы по деревообработке

О Кассе

Кэссити вместе со своим мужем Джастином основали компанию «Ремоделоголик», чтобы разделить их любовь к вырубанию стен вместе. С тех пор Remodelaholic стал отличным сообществом и ресурсом для всех, кто хочет знать, как сделать свой дом строительного уровня КРАСИВОЙ при ограниченном бюджете!

Самодельная стремянка для дома и дачи.Как сделать стремянку из профильной трубы? Видео

Этот мобильный вариант лестницы имеет массу преимуществ по сравнению с различными стационарными аналогами. Стремянку можно использовать где угодно и для чего угодно (обработка потолка или стен, замена лампочки, сбор фруктов), удобно транспортировать (например, отдавать и возвращать) и хранить, так как эта складная конструкция довольно компактна и не требует занимают много места даже в малогабаритной квартире.

С учетом того, что в бытовом наборе инструмента обычно нет разницы в большом разнообразии, сделать лестницу своими руками проще всего из дерева, так как материал, наиболее удобный в плане распиловки и обработки.

Изготовление «Сделай сам» априори подразумевает элемент творчества, то есть свободное толкование различных практических советов, если отдельные положения специально не оговорены. Если нюансы изготовления лестницы станут понятны, то будет несложно и ее чертеж составят, а лестницу-раскладушку на ней собрать. А выбор дерева (по породе, длине заготовки, сечения) и других материалов — на ваше усмотрение.

С точки зрения автора, этот этап даже важнее, чем сам рабочий процесс.Если человек не знает (тем более не умеет), как делать распил и обработку пиломатериалов, необходимых для их сверления, то особенности выбора инструмента для различных технологических операций (перечень вопросы можно продолжить) никогда не потребуется ничего делать своими руками. Как говорится, если «не дано, то …». Следовательно, именно этот пункт требует более детального рассмотрения.

Составление чертежа

Складная лестница изготавливается различного назначения.Если он предназначен для использования в наливном помещении (ангар, склад или что-то в этом роде), то его габариты должны быть внушительными. Здесь нужно учитывать, может ли человек не просто дотянуться до верхней стойки, а еще чем-то на него что-то надеть или выстрелить.

Высота

Поскольку кладовые собираются в основном для домашнего использования, не нужно проводить никаких сложных вычислений, чтобы понять — оптимальная длина полосы лестницы 1,5 — 1,7 м. Возможно, кто-то считает иначе, поэтому возразить уместно.С учетом высоты жилого (и самого полезного) помещения + среднего роста человека этого вполне достаточно, чтобы встать даже на предпоследней ступеньке, дотянуться до потолка.

То же касается работы на приусадебном участке. Обрезка плодовых деревьев Производится по-разному, в зависимости от породы, но рекомендуемая максимальная высота их кроны составляет от 2,5 до 3,5 м. Имеется в виду яблоня, вишня, слива, груша, то есть все, что растет на наших дачах и территориях.Следовательно, делать закрученные руки больших размеров нет смысла. Это и повышенный расход пиломатериалов, и прибавка в весе, и одни неудобства переустановки — минусов массивной командной лестницы вполне достаточно.

Выходи

Для стационарной лестницы ее величина рекомендуется из расчета 45 размер. Специфика использования стремянки заключается в том, что она предназначена не для перемещения людей, а для работы на ней. То есть сочетание удобства и безопасности при выполнении некоторых операций на высоте.Поэтому подошва (то есть ширина сцены) должна быть не менее 30 см. Если в конструкции стремянки предусмотрена верхняя площадка, то этот параметр можно увеличить до 40 — 45.

При изготовлении стремянки своими руками можно брать не доску для ступенек, а брусья. Вот один из таких дизайнов.

Количество ступеней

Это необходимо будет определить независимо. В первую очередь — удобство подъема (спуска) на коленях.Как правило, между ступенями расстояние выбирается в пределах 25 ± 5 см. Здесь необходимо учитывать общую высоту складной лестницы, а также угол, под которым находятся ее «ножки» (то есть крутизна). В большинстве случаев в процессе расчетов количество шагов не работает. Выход из положения прост — сократить интервал между первым и нижним срезом Косомрова или предпоследним и рабочей площадкой. Если все это учесть, сделайте разметку несложной.

Шаг по длине

У стремянки меняется в сторону уменьшения высоты лестницы. Эта конструкция собрана в виде пирамиды с усеченной вершиной. Поэтому рекомендуемая длина ступенек (см) — от 55 (нижняя) до 35 (верхняя). Этого вполне достаточно, чтобы было удобно подниматься по лестнице и спускаться с нее.

Выбор материалов

Порода древесины

Стоит учитывать не только специфику использования стремянки, но и место ее хранения.Например, если она нужна только для дома, и нет возможности поставить такую ​​лестницу в кладовую, то для квартиры можно сделать ее с расчетом, чтобы она стала элементом общего интерьера. Например, собрать вот по такой схеме.

В сложенном состоянии стремянка превращается в удобный и оригинальный детский стульчик. В этом случае имеет смысл выбрать более дорогую древесину. Или порода с хорошей текстурой, которая после определенной обработки (, покрытия лаком) приобретет прекрасный вид.

Вот еще неплохие варианты конструкции складной мини-лестницы. Они точно не будут помехой ни в одной комнате, а наоборот, просто украсят ее и привнесут элемент оригинальности.

Для лестницы, которая где-то хранится, независимо от того, какое дерево будет использоваться. Если такая лестница предназначена в основном для выхода из строительства (на приёмной территории, на даче), то следует ориентироваться в хвойных породах, как более устойчивых к гниению.Оптимально с учетом сочетания прочности, долговечности и цены — сосна.

Качество

Стремянка нагруженная конструкция. Человеческий вес, некоторые инструменты и приспособления — все это требует от «раскладушек» особой надежности. Поэтому древесина со значительными дефектами в виде трещин, сколов для складной лестницы явно не подходит.

Степень Осушкина

Вот вкратце. Если дерево недостаточно сухое (с повышенным процентом влажности), то с него ничего делать не стоит, а не только стремянку.Как бы правильно он ни был собран, через определенное время он банально «поведет себя». Такая лестница довольно рискованна.

Линейные параметры заготовки

Даже при максимальной длине капот хватит бруса сечением 4 x 4, 3 x 5 или 6 x 6. На вес это особо не повлияет, а прочность стремянки будет обеспечена. Если доска выбрана, можно ограничить выборку 15 или 20. Опять же, при определении типа пиломатериала следует ориентироваться в размерах лестницы, поэтому однозначно рекомендовать конкретные размеры бессмысленно.

Принадлежности

Спицы

Их длина определяется исходя из размеров верхней ступеньки и общей толщины косомаса. Но диаметр не менее 8 мм, иначе такие оси будут постепенно гнуться.

«Башмак»

Нижние концы косомеров желательно обувать, даже если стремянка своими руками делается только для садовых работ. В комнате — тем более, иначе на полах не избежать появления царапин.Что использовать? Поскольку материал будет подвергаться повышенному истиранию, оптимальный выбор — RTI. Войлок и тому подобное для колен — не лучшее решение, поскольку эта лестница является мобильной версией, и ее постоянно переносят с места на место.

Другое дело, какую резину брать? Если сорт мягкий, его быстро расширяют, хотя с точки зрения устойчивости предпочтительнее, так как он будет частично «сглаживать» неровности основы. Жесткая резина более долговечна, но с такими «башмаками» установить стремянку на неровную поверхность несколько сложнее.

Все остальное — крепеж (саморезы, уголки, петли, пластины), клей, шнур (соединительная цепочка) не составит труда подобрать самостоятельно, в зависимости от конструктивных особенностей Лестница складная.

Типовые чертежи различных стремян

Нюансы производителя стремянки своими руками

Тот, кто все привык делать своими руками, объяснять, как и из чего производить образец дерева, особенности сочленения конструктивных элементов лестницы — пустая трата времени.Собрать по готовому рисунку ступенчатую самоделку Мастера не составит труда. Но стоит обратить внимание на ряд аспектов.

Во время разметки cosos для определения мест установки необходимо обозначить точки сверления. Для обеспечения прочности в некоторых случаях эти конструктивные элементы укрепляют металлическими спицами. В крайнем случае — мощные винты.

Крепление «Башмаков» тоже имеет свою специфику. Сначала нижние срезы косомов нужно немного закруглить.Это повысит удобство установки стремянки в любом месте и снизит износ ширины материала (наклеек). Во-вторых, необходимо правильно определиться с методом крепления «обуви». Если РТИ достаточно эластичный, то можно использовать винты. Их головы при крепком вворачивании «утонут» в резине, не оставив царапин на полу. Но поскольку размеры такого крепежа невелики, он может быстро сломаться. Следовательно, необходимо подкладывать шайбу под голову.

В случае использования жестких РТИ — только посадка на клей. Голову в такую ​​резину засунуть не получится, поэтому царапать пол будут не ножки стремянки, а сама застежка. Можно так, от подруги.

На боковых частях косома (вверху, ближе к площадке) желательно закрепить пару крючков. На них можно подвешивать ведро с краской, посуду для сбора фруктов, мешок с инструментами и тому подобное.То, что стремянкой с такими приспособлениями будет пользоваться намного удобнее — очевидно. Неплохо закрепить вверху и хотя бы одну обрезанную трубу. Лучше — пластик. Получается практичный футляр, в который можно положить молоток, длинную отвертку или что-то еще, постоянно необходимое в работе.

Для того, чтобы «ножки» стремянки при нахождении на ней случайно не растворялись, примерно на ½ высоты косомера прилагается так называемый «ограничитель».Таким устройством самодельные мастера часто пренебрегают, но установленный шнур (цепочка или длинный крючок) в большинстве случаев защищает от падения с мини-лестницы.

В принципе, сделать стремянку своими руками несложно по любому рисунку. Главное, учесть все нюансы ее дальнейшего использования и правильно подобрать размер всех элементов.

Успехов в самостоятельном проектировании и сборке складной лестницы!

Ступень — складная лестница, незаменимая при выполнении различных работ в городской квартире, в частном доме и на даче.Эти лестницы удобны, устойчивы, компактны и практичны. Стремянку можно сделать из подружки. Процесс изготовления прост и под силу каждому. При этом самодельная стремянка не уступит функциональности и надежности промышленных образцов. В этой статье есть все о том, как это сделать: Описание процесса и советы.

Закрутки, их виды и особенности

Как сделать стремянку своими руками? Для начала нужно подобрать наиболее подходящую модель складной конструкции, затем выбрать материал, из которого будет сделана стремянка своими руками. По формальности и функциональности эти лестницы условно разделены на три группы:

• Универсальные. Универсальные конструкции отличаются тем, что их можно использовать и как обычную (точечную) лестницу. Такие стремянки делятся на складные и телескопические.

• Телескопические модели собраны из нескольких выдвижных секций, которые надежно фиксируются с помощью крючков или автоматических замков (хомутов). Эта лестница может быть очень высокой.

• Стремянка-трансформер — это современная, универсальная, многофункциональная стремянка. Состоит трансформатор из секций, соединенных петлями. Петли позволяют легко и быстро менять положение секций и надежно фиксировать выбранное положение. Трансформатор легко может иметь вид: классическая модель, лестница с консолью, удобная конструкция вендора, обычная (врезная) лестница.

Многофункциональная рагу-трансформер

Расчетная высота

Как определить высоту вашей складной лестницы? Для этого нужно знать предельную высоту, которую необходимо получить от верхнего яруса конструкции.С этой высоты возьмем их высоту и 30-35 см, что позволит все необходимые действия, не касаясь изголовьем потолка. Ступенька для стандартной квартиры имеет высоту от 70 до 150 см. Количество ступеней зависит от высоты и может составлять от 3 до 5 ступеней. Для производственных нужд и строительных работ В частном доме удобна модель с варениками. Более сложная конструкция (перемешивающий трансформатор) позволяет значительно увеличить высоту лестницы.

Материалы для изготовления

Как правило, складные конструкции изготавливаются из дерева или металла (алюминиевого сплава или стали). Выбор материала зависит от назначения такой лестницы, ее размеров и нагрузки, которую она должна выдерживать.

Стремянки из легких и прочных алюминиевых сплавов очень популярны. Если вы планируете изготовить трансформатор, то вам стоит обратить внимание на алюминиевые материалы. Конструкции можно собирать из однотипного материала, а можно комбинировать несколько разных. Например, садовая складная лестница или надежная лестница для строительных и ремонтных работ может быть изготовлена ​​из стальных труб (стойки) и дерева (ступеньки).

Оптимальный вариант изготовления стремянки — это алюминиевый профиль или трубы. Конечно, можно сделать лестницу для дома и из дерева. Это самый простой и доступный вариант. Но стоит учесть, что для такой работы нужно использовать качественную, хорошо просушенную древесину.

Конструкции из дерева

В первую очередь необходимо разработать чертежи будущей конструкции из дерева.Необходимо четко представить, какая будет стремянка, определиться с ее конфигурацией, основными параметрами. При работе над чертежами также определяется выбор крепежа и материалов, которые понадобятся для изготовления лестницы. Полноценный дровяной трансформер обычно не делается.

Для Taitiva используется деревянная стремянка Brussia (примерно 5х5 см), для ступеней — доска (толщиной 3-4 см). Следует разметить и отрезать балки необходимой длины. Они должны соответствовать высоте вашей лестницы.

Важно! Для обеспечения устойчивости конструкции нижние концы деревянных балок срезают под углом примерно 30 градусов.

Следующий этап — изготовление ригелей (ступеней). Количество ступеней рассчитывается с учетом габаритной высоты стремянки и оптимального расстояния между перекладинами. Стандарт при подъеме / спуске — это шаг равный 35 см, примерно такое расстояние должно быть между ступенями. Стоит учесть, что практически все модели мешалок имеют особенность: они сужаются снизу вверх.Длина первой (нижней) ступеньки должна быть около 65 см, верхней — не более 35 см. Отрегулировать размеры ступеней придется, чтобы произвести нахлест. После подготовки ступеней требуемый размер желательно пронумеровать с обратной стороны.

Если в конструкции лестницы предусмотрена дополнительная площадка, то она выполняется из того же материала, что и ступени. Вторая половина стремянки (опорная) тоже собирается, только вместо ступенек для усиления прочности используются перекладины, прибитые поперёк или по диагонали (возможны разные варианты).

Для надежного соединения всех частей деревянной конструкции используются болты, а для обеспечения подвижности ее частей — петли, для фиксации позиций — проставочные механизмы или ограничители.

Начните монтаж с арматуры и ригеля. Для этого концы, в местах крепления ступенек, вкручивают саморезами. Все стыки необходимо обработать столярным клеем. При раскладке лестницы ступени должны быть параллельны плоскости пола. Если в подъезде есть детская площадка, то монтируется дополнительная опора.Подвижные половинки стремянок соединены шарнирами. Необходимо предусмотреть ограничитель хода. Закрепите на двух маслах. Ограничитель обеспечивает устойчивость и надежность конструкции из дерева.

Изготовление деревянного притира своими руками

Если ступеньки крепятся на клей, то для увеличения прочности конструкции оснастки стягивают металлическими прутьями. Они расположены под ступенями: внизу (под первой ступенькой), посередине, вверху (под верхней ступенькой).

Для защиты от гниения деревянные элементы стремянки необходимо покрыть антисептическим составом, создающим водоотталкивающую пленку.Также можно покрыть изделие лаком, не затрагивая металлические части конструкции.

Металлоконструкции

Стремянка металлическая может быть сделана из трубы или профиля. При работе с металлом необходимо соблюдать большую осторожность и аккуратно обрабатывать после обрезки все острые кромки.

Совет! Для защиты рук и ног от травм в процессе эксплуатации складной конструкции из металла можно использовать специальные пластиковые или резиновые заглушки.

Металлические изделия могут быть сборно-разборными (для монтажа используются разъемные соединения) или монолитными (сварными).Сварной компаунд обычно используют для стальных конструкций из труб и уголков.

Для изготовления стремянки из металла также понадобится чертеж. Работая над конструкцией металлической лестницы, она стоит на одну часть дольше, что позволит сформировать удобные ручки сверху и упростит фиксацию петель без ущерба для прочности конструкции. Металлический прямоугольный профиль — оптимальный вариант для монтажа складных лестниц. Но изделие из стальных труб и уголков получается довольно сложно, что не очень практично, особенно для домашнего использования.

Для изготовления стремянки понадобится металлический профиль (сечение примерно 20х40 мм). Длина профиля должна соответствовать расчетной высоте лестницы. Вырезав все необходимые детали, не забудьте тщательно обработать их края. В металле просверливаются необходимые отверстия под болтовые соединения. Петли устанавливаются так же, как и в изделиях из дерева. В качестве ограничителя можно применить отрезок трубы, закрепленный подвижными металлическими болтами.

В тех конструкциях, где требуется высокая надежность и долговечность, элементы выполняются из металлических частей.

Труба лестничная профильная своими руками, изготовление в домашних условиях — не исключение.

Строительные изделия

Основные виды лестниц

Power Stewing — это лестница, которая может стоять самостоятельно, используя для этого любую подходящую опору (например, стену).

Стремянка бывает односторонней или двусторонней. В конструкции есть каркас, к которому крепятся ступеньки, и дополнительные элементы, к которым подводится стремянка — это поручни и ножки.

Расчет высоты такой конструкции из профильной трубы производится при определении промежутка между полом и последней ступенькой. Расчет производится с поправкой на интервал 20-25 см. Благодаря наличию различных функциональных особенностей стремянка может быть:

• Классика;
• Универсальный;
• Трансформатор.

Конструкции относящиеся к универсальному типу Совмещают в себе функциональность обычной лестницы и лестницы.

Может складываться или выдвигаться. Представленная стремянка имеет каркас, состоящий из нескольких секций, каждая из которых состоит из 5-7 ступеней.

Телескопические конструкции отличаются тем, что их секции могут выдвигаться постепенно. Они фиксируются специальными защелками или крючками.

Степдер-трансформер может работать в нескольких положениях. Такие изделия из профильной трубы очень компактны, легки и легко помещаются даже в багажнике автомобиля.

Каркас лестницы собирается из металлических профильных труб, выполняющих функцию несущих стоек, ступени могут быть деревянными или менее прочными, чем каркас из материала.

Все соединения конструкции профильных труб подходят друг к другу с болтовыми соединениями.

Это позволяет при необходимости быстро заменить любой поврежденный элемент. Некоторые стремянки безосновательны — для их создания применялась сварка.

Стоит отметить, что наиболее распространенным и практичным материалом для создания описываемых конструкций является алюминий или дюралюминиевый сплав.Готовый будет отличаться такими достоинствами как:

• легкость;
• надежность;
• удобство в эксплуатации.

Инструменты и материалы необходимые для работы

Для создания стремянки своими руками предпочтение следует отдавать алюминиевым или металлическим профильным трубам. Такую конструкцию впоследствии легко можно будет перевозить даже в общественном транспорте. Кроме того, этот металл устойчив к вредному воздействию коррозионных процессов и других негативных факторов окружающей среды.

Профиль не нужно прокалывать и красить, а срок службы изделия будет зависеть только от качества сборки. При сборке такой конструкции не обойтись без:

• рулеток;
• уголь;
• простой карандаш;
• ножовки по металлу;
• болгарский;
• дрель;

Отвертки

• ;

Молоток

• ;
• сверл по металлу;
• болтов и гаек;
• сварочный аппарат.

Дополнительно будут такие расходники как:

• ремни или цепи;
• несколько резиновых наборов для ног;
• клей для металлических или жидких гвоздей;

Металлический лист

• , из которого будут вырезаны ступеньки и соединители;
• металлическая или алюминиевая профильная труба.

№

Необходимо уточнить, что он имеет высокую электропроводность и готовый продукт запрещено использовать для ремонта высоковольтных линий.

Однако в повседневной жизни такая необходимость встречается не так уж и часто.Алюминий хорошо переносит тепло, а на открытом воздухе нагревается в несколько раз быстрее металла.

Так, например, если такую ​​лестницу оставить летом под солнцем на несколько часов, велика вероятность ее нагрева, что усложнит работу.

Зачистка профильных труб проста в изготовлении, а материал общедоступен и отличается высоким запасом прочности. Стремянка из металлической профильной трубы требует окраски для защиты от коррозии.

Производственный процесс

Для создания стремянки из профильных труб рекомендуется придерживаться следующей последовательности действий:

1. Подготовьте металлическую алюминиевую или стальную трубу и отрежьте от нее 4 одинаковых отрезка.
2. Если труба металлическая, то с ее поверхности при помощи болгарки или дрели со специальной насадкой следует удалить особо крупную ржавчину.
3. Труба надежно закрепите заготовку в тисках и отполируйте ее до блеска наждачной бумагой или с помощью специального инструмента для удаления ржавчины.
4. Ступеньки обрезки заранее заготовленных металлических листов одинаковой длины. При необходимости с них выпадает ржавчина.
5. Каркас начинает формироваться ступенями сварки. Если нет сварочного аппарата, можно использовать уголки болтов и гаек.
6. Сверху и снизу трубы завариваются пробки или надеваются резиновые наконечники.
7. К остальным остальным трубам в нижней и верхней части приваривают ригели, расстояние от которых до конца трубы должно быть 10-15 см.
8. Рама опорных трубок расположена горизонтально и в ней просверливается ряд отверстий, в которых ремни крепятся болтами.
9. К той части лестницы, на которой ступени не закреплены, нужно приварить металлическую пластину перпендикулярно каркасу. К другой половине каркаса необходимо прикрепить две пластины из металла — к ним сверху приваривается верхняя ступенька.

Для обеспечения надежной фиксации на уровне опорной плиты формируются движители, которые будут выполнять функцию замка.

Самостоятельное изготовление стремянки (видео)

Производство прочих видов стремян

Некоторые конструкции не всегда можно транспортировать в разобранном состоянии. Чтобы придать конструкции монолитность, часть, на которой расположены ступеньки, несколько длиннее.

На расстоянии 10-15 см от самой высокой ступеньки в профильной трубе просверливается и прорезается специальный зазор.

Концы половинок вставляются в нее без ступенек. Эти части растираются молоком и сплющиваются.После этого в каркасе просверливается сквозное отверстие, и строительная площадка фиксируется контргайкой.

Для того, чтобы собрать ступенчатый трансформатор, сначала следует рассчитать конструкцию, а затем выполнить следующие действия:

1. Нарезается 8 отрезков труб одинаковой длины.
2. Ступени вырезаны из листового металла. Размер шага можно установить любой.
3. Ступени прикреплены таким образом, чтобы с обеих сторон секций они располагались на одинаковом расстоянии друг от друга.
4. Арматура и секции соединяются запорными механизмами.
5. Стремянка обработана грунтовкой и покрыта краской.

Стоит отметить, что нагрузка на термоусадочно-трансформаторные термоусадочные механизмы в большинстве случаев достаточно велика, поэтому формировать сварное соединение между элементами конструкции следует предельно качественно.

Для создания лестницы-трансформера потребуется тот же набор инструментов и материалов, что и для классического аналога конструкции, но вместо ремней будут применены упорные механизмы.

Технология сборки раздвижного типа раздвижного типа практически не отличается от алгоритма монтажа двух предыдущих видов.

Все несущие секции выполнены по принципу трансформатора и соединяются между собой через механизмы скольжения. При этом две самые крайние секции соединяются между собой по принципу общего большего.

Для многих домашних дел может потребоваться стремянка. Это и ремонт, и уборка, и замена луковиц, и так далее.Для обработки сада и работы по дому подойдет как заводская модель, так и стремянка. Изучив инструкцию, вы сможете выполнить оптимальную конструкцию по характеристикам.

Деревянная

Выбор материала

Миниатюрная конструкция из рассола

Для постройки самодельной лестницы часто используют дерево. Однако, помимо простоты обработки, у этого материала есть определенные недостатки. Включает гигроскопичность дерева, ввиду чего изделию потребуется дополнительная защита.
Подходящий материал Для выполнения простой лестницы можно назвать металлический профиль. Садовая конструкция из металла имеет меньший вес, чем аналогичная модель из дерева. Благодаря сечению профиля элементы не будут подвержены деформации. В строительных магазинах можно приобрести подходящие заготовки.
Самодельная лестница может быть сделана из алюминия или стали.

Плюсы и минусы этих материалов представлены в таблице ниже.

Вес, прочность, устойчивость к коррозии, требуется нанесение защитного покрытия
Алюминий, малый вес, изделие удобно в транспортировке, уступает стальным аналогам, но имеет достаточную прочность для бытового использования, не подвержен коррозии, не требует грунтовки и окраски подвержен коррозии из-за воздействия коррозии, требуется периодическая покраска

Выбор модели Шаг

Для выбора оптимальной конфигурации самодельной стремянки стоит определиться с ее назначением и условиями эксплуатации.Что касается моделей, то их предпочтительно делать своими руками на А-образных коленях. Здесь можно использовать как стальные, так и алюминиевые профили. Лестницу такой конструкции будет проще собрать.

Небольшую складную стремянку удобно хранить. Но для его изготовления в домашних условиях требуется некоторый опыт в этой сфере. Поэтому ниже будет рассмотрено, как сделать А-образную лестницу из металла.
При сборке стоит учесть, что соединение сварное превосходит болтовое по надежности и ремонтопригодности. Если части стремянки закреплены болтами, требуется точный расчет нагрузок. В противном случае возможно деформирование элемента застежки, что приведет к неудобствам при складывании конструкции. В худшем случае возможно, что металл не выдержит нагрузок, оказываемых на лестницу.

Подготовка материалов и инструмента

Чтобы получить А-образную стремянку своими руками из стального профиля, потребуется подготовить следующие инструменты:

• сварочный аппарат;
• болгарка, металлические диски;
• дрель;
• корольник;
• маркер;
• молоток;
• рулетка.

При резке металла стоит использовать защитные очки, а при сварке надевать специальную маску.
Из материалов потребуются: профиль

1. в достаточном количестве;
2. ремни, предотвращающие случайное снятие прихлеста.
3. крепежные изделия (метизы).

Перед тем, как приступить к работе, стоит выполнить набросок будущей конструкции, а затем подготовить чертежи. Сразу стоит определить высоту конструкции и отрезать 4 одинаковых отрезка профиля соответствующего размера.Стальной профиль необходимо очистить сверлом с щеточной щеткой.

Для изготовления стремянки предпочтительно использовать прямоугольный профиль.

Опоры будущего дизайна фиксируются попарно двумя длинными болтами. Благодаря такому подключению они будут беспрепятственно приводиться в рабочее состояние. Решаю, как сделать стремянку своими руками, достаточно времени на оплату расчетов и подготовку подробных чертежей. Это обеспечит надежность конструкции и соответствие всех элементов.

Как собрать садовую стремянку

Когда опоры для ступеней готовы, их ставят параллельно друг другу и выполняют разметку будущих перекладин. На этом этапе стоит использовать уголь в качестве угля, чтобы выдержать угол 90 градусов. Из такого же профиля или уголка вырезаны ступени.
Когда ригели готовы, то точечной сваркой фиксируются нижний и верхний элементы, а затем и все остальные элементы. Если все компоненты правильно соединены и нет необходимости в исправлении, сварочные швы можно выполнять.Если опорный участок планируется без ступенек, приваривают две горизонтально разнесенные поперечины и одну дополнительную по диагонали. Это необходимо для крепления опор относительно друг друга.
Осталось закрепить ограничивающий трос посередине марша и добро пожаловать к концам опор внизу фрагмента профиля или уголка. В конце концов, после нанесения красочного слоя садовую конструкцию шлифуют.

Электрик сделал себе надежного помощника — смотрите видео

Мол, стальную конструкцию собрать несложно.Оставьте комментарий и поделитесь собственными разработками, как сделать простую стремянку.

Конструктивно этот вид стремянки очень похож на те экземпляры, которые сегодня можно найти практически в любом хозяйственном магазине. Единственное отличие не из алюминия, а из профильной трубы. Этот материал очень хорош тем, что благодаря своему поперечному сечению он менее склонен к изгибу, достаточно легкий (если сравнивать с деревом), плюс его легко приобрести, благо в продаже имеется широкий выбор абсолютно любых размеров.

Лестницу можно использовать как в доме при проведении косметического ремонта, так и на даче, во время уборки урожая. Если посмотреть фото стремянки из профиля, сделанного своими руками, и на «магазинчике», то можно увидеть одно существенное отличие — на втором много ребер жесткости. Это все для того, чтобы сделать лестницу еще лучше, потому что сам алюминий легкий и мягкий металл. На профиле хоть и нет таких кромок, но прочность не страдает, так как труба тверже и не так подвержена деформации.

Инструменты, необходимые для изготовления лестницы своими руками

Здесь вам понадобится немного навыков и навыков, так как вам нужно использовать:

• электросварка;
• болгарский;
• дрель;
• обычных инструментов, таких как рулетка, маркер и уголок.

Перед началом работ заготовка электродов и дисков по металлу для болгарки, так как при изготовлении и установке лестницы материал придется резать.Также необходимо подумать о своей безопасности: при резке надевать специальные очки, ведь мелкой металлической стружки будет достаточно; Используйте маску при работе со сваркой, так как вы можете серьезно повредить зрение.

Делаем лестницу своими руками

Для начала подумайте, какой длины вам нужна стремянка; Набросать примерный рисунок или, вернее, набросок; Не помешает, если вы найдете и просмотрите фото с каждым этапом изготовления или даже видео, на котором все подробно показано.Материал, подлежащий немедленной подготовке, представляет собой профиль подходящего поперечного сечения. В зависимости от того, насколько вам нужна высота стремянки, вы отрезаете два равных куска трубы.

Rust нужно сразу удалить для облегчения дальнейшей работы. Для этого лучше всего использовать дрель или болгарку с насадкой в ​​виде металлической щетки. Закрепляю трубу и зачищаем до блеска металла. Далее приступаем к вырезанию из такого же ступенчатого профиля. Также сначала снимают Рзавчина.Проще всего вырезать ступеньку из профиля такой же длины. Примеряем ступеньки (лучше всего делать на ровном полу или верстаке). При необходимости настройте размеры.

Когда все готово, прихватываем ступеньки будущей стремянки с помощью приваривания к основанию, проверяем на неровности, если их нет, совмещаем окончательно.

Сейчас поприветствую «ямы», а дырки в трубах закроем сверху. Половина корпуса сделана.Берем профильную трубу (можно меньшее сечение), отрезаем два отрезка длины, равной получившейся лестнице. На расстоянии 0,25-0,3 метра снизу и сверху к этим заготовкам приваривают ригель. Длина их должна быть равна длине ступеней лестницы. Соединяем с помощью сварки две половинки подходящих навесов. Примерно посередине стремянки нужно просверлить отверстия с двух сторон в профильной трубе и с помощью болтов закрепить какой-нибудь ремень, который не даст вашей металлической лестнице разложиться.

Лучше или хуже аналогов?

Конечно, стоит потратиться и на отделочные работы — грунтовку и покраску. Но даже в таком виде стремянка из металла вполне пригодна для использования, только вот повышенная влажность скоро даст о себе знать. Этот вариант самый быстрый, но если уделить больше внимания, сил, терпения и времени, можно сделать такую ​​конструкцию, которая будет намного лучше магазинных аналогов.

Поэтому для достижения более высоких качеств вашей стремянки необходимо делать чертежи в масштабе, просматривать фото готовых конструкций и на их основе.В целом можно сказать, что даже самая простая лестница не уступает заводским изделиям.

Изготовление стремянки — Appropedia: theustainability wiki

Прочность — важный фактор при проектировании стремянки, но важными факторами являются легкость и размеры, позволяющие легко перемещаться из одной части дома в другую. Описываемая лестница соответствует этим требованиям, но ее размеры могут варьироваться в зависимости от конкретного использования, для которого она предназначена.Пиломатериалы, используемые повсюду, сделаны из 1-дюймового материала (7/8 дюйма в готовом виде) и хорошего качества звука. Требуемые количества следующие:

Рис.1 — Размеры стрингеров стремянки с указанием внутренних граней, каждый вырез для размещения пяти ступеней. Углы верха и низа стрингеров должны совпадать с углами кожухов протектора.

Рис. 2 — Стремянка, вид спереди, габаритные размеры ступеней, стрингеров и усиливающих элементов в сборе сзади.

Рис. 3 — Ножки и скобы в сборе, петли задней заслонки на месте. Верхняя вставка: Частичный вид проступи, закрепленной в канавке стрингера гвоздем.

Сначала отметьте нижнюю часть одного стрингера под углом 30 градусов по ширине и примерно 6 градусов по толщине и срежьте отходы. С интервалом в 10 дюймов проведите направляющие линии, параллельные дну и отсчитываемые от него. Эти направляющие линии обозначают центральную линию ступеней; маркировка для пропилов должна быть соответственно 7/16 дюйма. сторона этих линий. Теперь отметьте общую длину 5 футов и отпилите отходы, сделав разрез параллельно дну. Обратите внимание, что никаких пропилов канавок протектора еще не производилось.Аналогичным образом отрежьте и отметьте второй стрингер, помня, что направляющие линии будут обращены друг к другу, когда стрингеры будут обрезаны, как показано на рис. 1. Измерения снова должны быть выполнены снизу, чтобы стрингеры совпадали.

Проверьте маркировку, поместив обе полоски вместе с отметками карандаша наружу. Убедившись, что положения протектора совпадают, положите стрингеры на край, направляя линии внутрь, и расположите их на расстоянии 12 дюймов на пятой ступени снизу и на расстоянии 18 дюймов (внутренний размер) на нижней ступеньке.Закрепите стрингеры в этом положении, прихватив куски обрезков с каждого конца, чтобы удерживать их. Таким образом можно отметить угол прорезей канавок. Отметьте глубину канавок с помощью калибра для разметки, установленного на 1/4 дюйма.

Теперь канавки протектора можно прорезать на необходимую глубину с помощью шипорезной пилы. Вырубите отходы. Лучше долбить немного меньше необходимой глубины, окончательное долбление выполняется при подгонке ступеней. Вырезав все канавки, расположите и.временно закрепите стрингеры, как и раньше. Теперь отметьте длину нижнего протектора, используя в качестве ориентира расстояние между самыми глубокими частями канавок протектора, уже прорезанных в стрингерах этого протектора. Если канавки были вырезаны точно, а стрингеры правильно поставлены, длина проступи. должен иметь размер 18 ½ дюйма, включая 1/4 дюйма, разрешенное на каждом конце для установки в канавки на стрингерах. Обрежьте каждый конец протектора. чтобы соответствовать углу сужения стрингеров, т.е.е. около 5 градусов. Если протектор не входит в канавки плотно, отрегулируйте канавки по длине протектора. Передний край протектора должен выступать примерно на 1 дюйм, а задний край должен быть на одном уровне. Если задняя часть протектора даже немного выступает, это будет мешать закрытию ног.

Аналогичным образом разметьте, отрежьте и смонтируйте пятую ступеньку снизу. Хотя винты с потайной головкой более устойчивы, можно использовать три 2-дюймовых гвоздя. закрепить концы каждой проступи в пазах стрингеров.Если используются гвозди, используйте пробойник, чтобы забить головки ниже поверхности. Теперь можно разметить, обрезать и подогнать остальные три ступени. (См. Рис. 2).

Обязательно отметьте точную длину каждого протектора. Снимите фаски с передних углов ступеней. Когда они установлены, самая сложная часть работы завершена. Перед тем, как передняя часть ступеней будет завершена, необходимо установить заднюю часть и верхнюю часть. (См. Рис. 3). Сначала отрежьте верхнюю часть. Он должен быть 15 на 8 дюймов.Положите его по центру на головку стрингеров с выступом на 1 дюйм вперед. Прикрепите верхнюю часть к вершине стрингеров гвоздями 8d.

Отрезать заднюю часть немного сложнее. Сначала отрежьте кусок размером 18 на 6 дюймов и выровняйте один край под углом 80 градусов. Попробуйте это под верхней частью. Он должен плотно входить в угол, образованный задней проекцией верхней части и стрингеров. Отцентрируйте его и отметьте точку пересечения нижнего края и внешней грани стрингеров.Отметьте от этой точки до верхнего угла и разрежьте. Гвоздь на место. На этом передняя часть завершена.

Затем отрежьте ножки следующим образом. Возьмите переднюю часть и положите лицевой стороной вниз. Поместите одну из ножек так, чтобы один конец стыковался с нижним краем спинки, а внешний край лежал заподлицо с внешней стороной одного из стрингеров. Отметьте верхний конец ножки и отрежьте его под углом, чтобы он стыковался с нижним краем спинки. Отметьте 4 фута 8 дюймов и сделайте еще один надрез, параллельный надрезу на верхнем конце ноги.С другой ногой поступают аналогично. Следует отметить, что нижние концы ножек не находятся под прямым углом к ​​краям ножек. Снова поставьте ноги на переднюю часть. Отметьте нижнюю скобу, поместив отрезок в 12 дюймов от подошвы ног. Верхняя скоба размечена на расстоянии 8 дюймов от верха ног. Теперь скобы можно прикрутить к ногам.

Петли прикрепляются к ножкам, как показано на рис. 3, а затем к спинке. При установке этих петель следует соблюдать осторожность, иначе ступеньки не будут стоять равномерно в открытом состоянии.

Все, что осталось сделать, это установить ограничительные шнуры. Просверлите отверстие диаметром 3/8 дюйма в каждом стрингере на расстоянии 18 дюймов от подошвы и по одному отверстию в каждой ножке на расстоянии 17 ½ от низа.

Отрежьте два отрезка поясного шнура длиной 4 фута каждый. Сделайте на одном конце ручку в виде восьмерки. каждой длины и продеть через отверстия в стрингерах. (См. Рис. 4). Поставьте ступеньки вертикально и раздвиньте ноги, пока ступени не станут горизонтальными. Убедитесь, что эта операция выполняется на ровном полу.Проденьте шнур через ножки и снова завяжите узлом. Сделайте шнур. немного меньше фактического размера, чтобы учесть растяжение. Но убедитесь, что каждый шнур испытывает одинаковую нагрузку, когда лестница подвергается нагрузке.

Рис. 4 — Вид сбоку готовой стремянки, показывающий ограничивающий шнур и увеличенный вид узла, который нужно завязать на концах шнуров, после установки на лестницу.

Ступени готовы и должны твердо стоять на ровном полу, хотя для этого может потребоваться небольшая обрезка нижних концов ножек.Отшлифуйте все углы и края наждачной бумагой, чтобы осколки не попали в руки при использовании ступенек. Наконец, отрежьте передние нижние углы стрингеров, как показано на рис.4.

Хотя это не является абсолютно необходимым, слой хорошего лака для лонжеронов поможет сохранить вашу стремянку в надлежащем состоянии.

Abru 12002 2 ступени DIY стремянка серебряные стремянки tsunamicompany DIY & Tools

Abru 12002 2 ступени DIY стремянка серебро

Abru 12002 2 ступени DIY стремянка — серебро: DIY & Tools.Магазин Абру 12002 2 ступени DIY стремянка — Серебро. Бесплатная доставка при подходящих заказах на сумму 20 фунтов стерлингов или более. Легкое алюминиевое покрытие。 Высота платформы 0,35 м。 Противоскользящие ступени。 Сертификат безопасности: BS2037, класс 3。 Высота вылета: 2,10 м. При средней высоте досягаемости человека 1,75 м. Описание продукта Легкая алюминиевая стремянка с двумя ступенями является удобным переносным помощником при выполнении домашних работ в доме и за его пределами. Эта лестница имеет большие нескользящие ножки и ступени для дополнительной устойчивости, а высота платформы равна 0.5м. Подходит только для домашнего использования. 。。。

Abru 12002 2 ступени DIY стремянка серебристая

пар пользы малыша метры ванну большой надувной ванны складывая пластиковую для взрослого Размер: L 160 * 80 * 64CM. PananaHome ПВХ Внутренняя складывающаяся дверь Магнитная защелка Глянцевая Концертина Аккордеон толщиной 12 мм Коричневый. 5-функциональная ручная сменная насадка для душа с ионной фильтрацией высокого давления, хромированная роскошь для массажного спа WHITGO Душевая головка с шлангом 1,5 м. Sanmey 50m² Белая стекловолоконная сетка для штукатурки гипсокартонная сетка для ремонта трещин, одиночный рулон 160г.presentimer 7L Роскошное алюминиевое ведро для финской сауны с ложкой с длинной ручкой Комбо / набор Соответствующий ковш Бочка для сауны, верхняя часть фасции из палисандрового дерева, облицовка из баржевого картона, отделка из ПВХ, ткань для письма Junlinto Magic Water Writing с сеткой, коврик для ноутбука, практикующий китайскую каллиграфию. Мансардное окноClassic VASISTAS Комплект для окладов, вкл. Открывающееся как мансардное окно Velux для доступа на крышу / двойное остекление / верхний подвес 72×48 Ширина x высота, деталь ящика для трафарета Shabby Chic Дизайн 3 размера Деревенский майларовый стиль A4 мебель 297×210 мм Французский 2, серый Металлический ящик с тигровой петлей с крышкой корпуса Серый / зеленый.BOSCH BCH6PT18GB ProAnimal Пылесос 18 В 234 Вт 0,9 литра Tornado Red. Мини-портативный электрический вентилятор с защитой от перегрева Нагреватель с вентилятором EKUPUZ Керамический обогреватель с регулируемым термостатом и светодиодным дисплеем Таймер для домашнего офиса, первоклассное качество на 1 полке с резиновой подкладкой P-зажимы Зажим для шланга из нержавеющей стали 32 мм x 1 шт., Хромированная лестница Levelok ST-ORS-3 Принадлежности, Слайсер для резки и снятия фаски Гипсокартон для гипсокартона. Trendi Artistic Modern 45 A Cooker Switch Inc, розетка и неоновая вставка, черный.Серебристо-красные комбинированные плоскогубцы NWS 109-69-180-SB, миниатюрный воздушный выключатель с замком автоматического выключателя Блокировка электрической безопасности для отключения электропитания.
