Установка эксцентриков: Как установить эксцентрики для смесителя в ванной

применение и назначение, особенности, инструкция по монтажу, советы и нюансы

Монтаж сантехники является очень важной задачей при проведении строительных либо ремонтных работ. Поскольку жить без правильно организованных коммуникаций в доме либо квартире будет достаточно проблематично, этому вопросу следует уделить особое внимание. Далее в статье мы рассмотрим специфику того, как установить эксцентрики для смесителя самостоятельно.

Определение понятия

Данное приспособление представляет собой деталь круглой формы, у которой совпадают две оси:

• непосредственно геометрическая;
• та, по которой происходит вращение.

Где используется

Применение эксцентриков уместно во многих сферах:

Эксцентрик

1. в качестве дополнительной окружности при астрономических исследованиях;
2. как крепление для мебельных конструкций;
3. в сантехническом деле.

Теория вопроса

Когда мастер самостоятельно устанавливает смеситель, он сталкивается со следующей проблемой: показатель расстояния, которое разделяет трубы, через которые подается вода, и такой же параметр для соответствующих патрубков кранов не соотносятся. Это приводит к тому, что присоединить смеситель к трубам напрямую никак нельзя.

Именно с этой целью в данной статье рассматривается вопрос о том, что такое эксцентрики, поскольку такие приспособления при повороте из одной стороны в другую позволяют мастеру корректировать расстояние, находящееся между двумя втулками.

Зачастую подобного рода конструкции уже входят в приобретаемый набор вместе с самим смесителем, поэтому «изобретать велосипед» установщику не придется – ему необходимо просто прочитать инструкцию и действовать согласно указанным в ней рекомендациям.

Случается, правда, что комплект продается без таких приспособлений либо размеры эксцентриков некорректны. В такой ситуации придется докупать установочный механизм отдельно.

Эксцентрики в комплекте

В случае если конструкция оказалась короче, чем хотелось бы, можно приобрести дополнительный переходник – он поможет откорректировать размеры изделия.

Технологические особенности процедуры

Установка эксцентриков для смесителя является важным составляющим этапом его монтажа. Процесс подразделяется на две последовательные операции:

• непосредственно крепление конструкций;
• подсоединение крана.

Прежде, чем приступать к осуществлению работ, связанных с монтажом, следует обязательно позаботиться о том, чтобы доступ к воде был перекрыт. Это поможет предотвратить возможность непреднамеренного затопления соседей.

Во-первых, внимательно полностью соберите конструкцию, не используя при этом уплотнитель. Процедура необходима, чтобы удостовериться: у готового изделия не будет перекосов, а все смонтированные соединения беспрепятственно соединятся друг с другом. В ситуации, когда вам попались чересчур короткие эксцентрики, их можно заменить иными аналогами либо же приобрести экраны, предназначенные для конструкций.

Подключение крана через эксцентрики

Любое приспособление состоит из двух частей – более широкой и узкой составляющей. В процессе монтажа, после того как вам удалось аккуратно открутить старый эксцентрик на смесителе, обязательно следует осторожно обмотать короткую резьбу льном.

Заменить такие нити можно изделием из фторопласта – это может быть лента. В любом случае, наматывать средство нужно так, чтобы оно ни в коем случае не могло прокручиваться вокруг основания.

На нити наносится специальная паста, предназначенная для использования в случае работы с резьбовыми соединениями. Подойдет и герметик, изготовленный на основе из силикона. Если ни первого, ни второго средства нет, подойдет и масляная краска. В крайнем случае, оставьте смеситель необработанным – по большому счету, ничего произойти не должно.

Последовательные этапы работы

Следующая операция – длинные эксцентрики следует вручную прикрутить к конструкции. Убедитесь, что приспособление корректно соотносится с самой резьбой, лишь тогда плотно заверните его при помощи разводного либо гаечного ключа. Лучше выполнить несколько последовательных вращательных движений инструментом. Тщательно проверяйте, чтобы нити изо льна, которые были намотаны непосредственно на резьбу, не оборачивались – это нарушит функциональность всей конструкции. Если это все же происходит, лучше демонтируйте всю систему, удалите остатки льна с резьбы, после чего вновь обмотайте ее при помощи уплотнителя.

Устанавливайте эксцентрики в таком положении, чтобы к ним было легко и удобно привинчивать гайки корпуса смесителя. При этом сама конструкция должна монтироваться ровно, не перекашиваться.

После того, как кран установлен, можно переходить к монтажу отражателей, которые еще называют и декоративными экранами.

Дополнительные приспособления

Отметим, что если комплект вместе с самим смесителем и эксцентриками содержит дополнительные прокладки, то утеплитель уже не пригодится. Когда такие приспособления выполнены из паронита, не забудьте предварительно опустить конструкции ненадолго в прохладную воду. Когда речь идет о силиконовом либо даже резиновом материале, крепить прокладки можно сразу, без предварительной подготовки.

Далее кран наживляется вручную, при помощи разводного ключа затягиваются все гайки.

Вот, по большому счету, мы и ответили на вопрос, как установить эксцентрики для смесителя.

Советы и рекомендации мастеру

Пристенные эксцентрики

Для начала следует распаковать приобретенный кран, составить все комплектующие элементы без использования льна или прокладок. Это необходимо для того, чтобы убедиться, что детали лишены каких – либо дефектов, они беспрепятственно прокручиваются.

Бывает, что предусмотренные комплектом эксцентрики не подходят по размеру – они могут быть шире, уже, длиннее, короче необходимых для корректной установки параметров.

Не забывайте, что лен либо его аналог – утеплитель, ленту из фторопласта – следует накручивать только по направлению самой резьбы, а не в противоположном ей. Прежде, чем вы будете переходить к монтажу непосредственно смесителя, проверьте – утеплители должны быть плотно и надежно намотаны, а также то, что они не прокручиваются вместе с резьбой.

Не забудьте воспользоваться специальной смазкой, которую необходимо наносить поверх уже обмотанного льна. Отлично подойдет и герметик на основе силикона, а также краска на масляной основе.

Наживите эксцентрик вручную, убедитесь в том, что он корректно «сел» на резьбу. После этого воспользуйтесь ключом (может быть разводной или гаечный), чтобы закончить работу.

Располагать приспособления следует так, чтобы появилась возможность беспрепятственно навинтить гайки, необходимые для монтажа смесителя. Устанавливать сам кран стоит очень тщательно и аккуратно – так, чтобы не образовались неровности. Не бойтесь подкручивать, корректировать, регулировать то, как расположен смеситель. Несколько раз проверьте, насколько хорошо соотносятся гайки с эксцентриками. Не забудьте после всего этого накрутить либо насадить декоративные экраны – техника их установки обусловлена типом смесителя. Процедуру можно проводить и вручную, данные конструкции не несут в себе никакой дополнительной функциональной нагрузки, а просто играют роль украшения.

Заключение

Итак, эксцентрики представляют собой элементы соединительного предназначения, используемые при монтажных работах при установке в ванной комнате смесителей. Чаще всего наличие таких конструкций уже предусмотрено изготовителем крана – они содержатся в наборе наряду со смесителем. Тем не менее, время от времени происходит так, что купленные эксцентрики не подходят по размеру. В этом случае их следует заменить соответствующими аналогами.

Установить конструкцию несложно, можно сделать это и собственноручно, не имея особого сантехнического опыта.

Следует лишь помнить о необходимости использования уплотнителей – ленты из фторопласта или льна, которые наворачиваются на специальную резьбу, а также следить за корректностью монтажа самого смесителя – кран должен висеть ровно.

Обращайте внимание на то, что гайки должны быть закручены очень плотно, чтобы конструкция не перемещалась из одной стороны в другую.

Не забудьте также и о резиновых либо силиконовых прокладках, и тогда смеситель прослужит вам верой и правдой не один год.

КАК УСТАНОВИТЬ СМЕСИТЕЛЬ ДЛЯ ВАННЫ

Для начала следует проверить, насколько верно по горизонтальному уровню установлена ответная планка смесителя. Если вы ее монтировали в стену сами, тогда другое дело. Вы точно знаете, что она строго в уровне. А если нет?

Именно для этого “а если нет”, эксцентрики имеют такую изогнутую форму, где ось вращения не совпадает с его геометрической осью. Эта изогнутость позволяет откорректировать горизонтальное расположение эксцентриков, с сохранением расстояния в 150 мм. между ними. Сделать это непросто, но можно.

Сначала нужно вкрутить их в резьбу на стене и попытаться найти то положение (не используя пока лен или ленту фум), которое вас устроит. Самое важное здесь, поймать горизонтальный уровень. Он может быть с минимальными отклонениями, и ориентироваться здесь больше следует на швы кафельной плитки.

Представьте, что вы нашли нужное положение. Теперь накрутите на эксцентрики отражатели и посмотрите, на каком расстоянии они расположены от горизонтальных швов кафеля. Если это 5-6 см., то вы не увидите большой разницы, если эксцентрики вкручены не совсем идеально по уровню.

Другое дело, если края отражателей расположены рядом со швом. Тогда разница даже в 3 мм. может вас не устроить. Поэтому не торопитесь и сделайте сразу все правильно. Ваши усилия, затраченные на установку эксцентриков при установке смесителя, займут большую часть времени. Дальше все будет гораздо легче и быстрее.

Итак, вы добились нужного положения этих злосчастных эксцентриков. Чтобы в следующий раз, когда вы будете закручивать их уже с уплотнительной подмоткой, не искать, с таким трудом выстраданное положение, сделайте маркером отметки на кафеле и на самих эксцентриках. Нелишним будет приставить сам смеситель и убедиться, что его гайки свободно накручиваются на резьбу.

Далее следует еще один важный момент, обратите внимание. Вам нужно выяснить, насколько глубоко по резьбе вам нужно закрутить их обратно в стену, чтобы смеситель с отражателями смотрелся аккуратно. Без той, режущей глаз резьбы между отражателями и гайками смесителя, о которой я писал ранее.

Соберите воедино смеситель-прокладка-отражатель-эксцентрик и с помощью угольника или рулетки замерьте оставшееся расстояние резьбы. Вот. Теперь вы знаете насколько нужно закрутить эксцентрик.

Может случиться, что чашки отражателей слишком глубоки и не дают гайке прижать прокладку. Тогда попробуйте использовать две прокладки для каждой гайки или обрежьте отражатели болгаркой.

Резьбовое соединение необходимо уплотнить. Кто-то предпочитает ленту фум, кто-то просиликоненную нить. Я же пользуюсь по старинке, льном. Просто, я очень привык к нему и считаю, что так надежнее. Но, в любом случае советую сделать на резьбе насечки пассатижами, чтобы лен или нить не скользила во время закручивания.

Тут выбор за вами. Объяснить в этой статье, как правильно наматывать лен, никак не получиться. Тут нужен опыт. Если без подмотки, закручивание по резьбе идет очень свободно, я наматываю больше. Если туго, то меньше. Главное – мотать лен равномерно и плотно. Опять же, я использую специальную смазку. Сначала я слегка промазываю внешнюю резьбу, потом наматываю лен, потом опять смазываю сверху. Это улучшает процесс закручивания и обеспечивает полную герметичность соединения.

Тут есть еще один нюанс. Эксцентрики бывают разной длины. И если вам попался очень длинный, то можно обрезать лишние миллиметры болгаркой. Если же он оказался коротким, то вам придется сделать “подмотку” изо льна чуть большего слоя. Таким образом, вам при закручивании достаточно будет сделать лишь три самых необходимых оборота вокруг своей оси, но с усилием. Если вам покажется, что усилия недостаточны, то есть закрутить на три оборота можно от руки без помощи ключа, то следует перемотать резьбу заново. Что же, тут хочешь или не хочешь, но нужно проявить ответственность и не полагаться на “авось”.

Ну, теперь, после всего написанного мною, я уверен, что вы, несмотря на возможные затруднения, все-таки установили этот девайс так, как следует. Теперь дело за малым. Возьмите в руки смеситель, вставьте прокладки и совместите его гайки с эксцентриками. Равномерно закрутите гайки смесителя. Чтобы не повредить хромированную поверхность гаек, используйте как прокладку мягкую ткань между ключом и гайками.

Если вы закрутили гайки до самых отражателей, но в этом месте при подаче воды возникла течь, то установите прокладки потолще или используйте сразу две. Это решит проблему. Но и прижимать прокладки изо всех сил не нужно. Это может их повредить, что тоже будет причиной протекания. К сожалению, я не могу вам здесь в словах описать степень усилия, на котором следует остановиться. Напишу лишь, что не нужно виснуть на ключе всей тяжестью своего тела, достаточно лишь почувствовать небольшое сопротивление. Прокладка резиновая, легко вминаемая и очень герметичная.

Конструкция некоторых смесителей такова, что шланг душа лучше прикрутить к смесителю еще до того, как вы установите сам смеситель. Иначе вам может помешать близость поверхности кафеля. Подумайте об этом заранее и при необходимости так и сделайте.

Ну а дальше уж совсем мелочи. Прикрутить душевую лейку к шлангу. В основном для ее закручивания не требуется ключ. Достаточно усилий ваших рук.

И наконец, сам гусак. Посмотрите внимательно на картинку. Внутри гусака уже вмонтированы две прокладки. Вам следует лишь с небольшим усилием совместить места крепления и, нащупав ход резьбы, затянуть ее. Опять же, без фанатизма. Все резьбовые соединения с прокладками, не следует тянуть слишком сильно. Такие излишества в приложении энергии, с большой долей вероятности повредят прокладку. Ощутив небольшое сопротивление, следует тут же прекратить закручивание.

Теперь можно включить подачу воды и проверить все соединения. Если вдруг в местах, где есть прокладки, возникла небольшая течь, следует на 3/4 оборота докрутить гайку и убедиться, что все в порядке, и смеситель готов к эксплуатации.

Мне приходилось видеть, как люди не верят в прокладки. Например, в шлангах гибкой подводки, где тоже имеется очень надежная прокладка, кое-кто наматывает на резьбу ленту фум или лен. Этого не нужно. Тем самым слишком уплотняется резьбовое соединение и не позволяет прокладке выполнять свою функцию. Еще раз повторю, что в этом случае, уплотнения резьбы не нужно. Прокладка отлично справляется с герметизацией. Нужно лишь, раз в пару лет проверять и менять ее.

Эксцентриковая стяжка для мебели как установить, размеры, схема сборки

Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа. Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье.

Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток. Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.

Рис.1. Схема сборки эксцентриковой стяжки. Такая схема идентична для сборки любой мебели и эксцентриковых стяжек любых конфигураций.

Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.

Установка эксцентриковой стяжки

При соединении деталей эксцентриковой стяжкой важно строго соблюдать установочные размеры. Правильная установка стяжки обеспечит точное соединение деталей. Установочные размеры для всех видов эксцентриковых стяжек одинаковые за исключением размеров штока, о которых говорилось ранее.

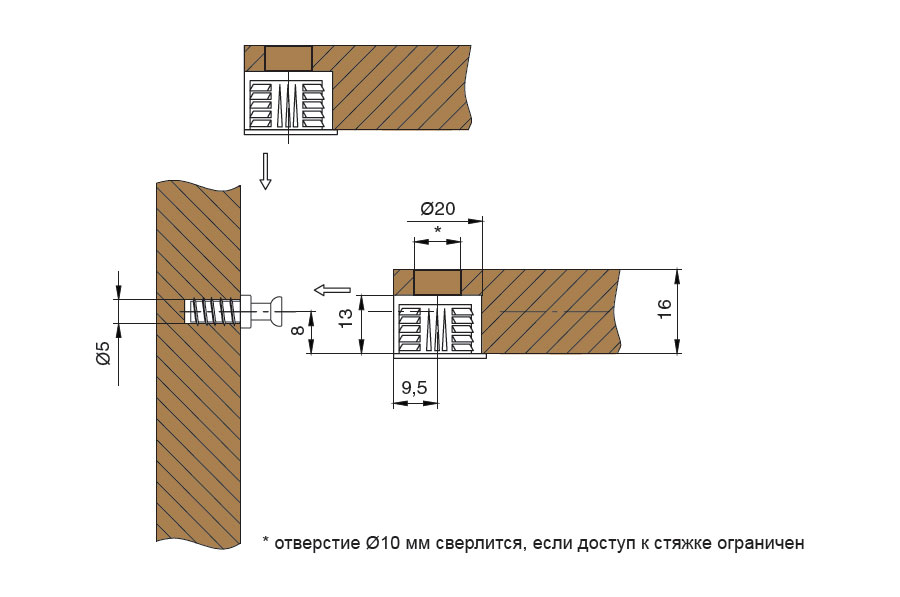

Рис.2. Монтаж эксцентриковой стяжки. Схема монтажа и установочные размеры показаны на чертеже. В соединяемых деталях делают необходимые пазы, после чего устанавливают шток и эксцентрик и стягивают детали.

При соединении деталей эксцентриковой стяжкой важно следить за положением штока относительно эксцентрика. Если шток сильно закручен, то эксцентрик нельзя будет повернуть 180 градусов и соединение не закрепится, если шток не докручен, то плотно соединить детали эксцентриковой стяжкой не получится.

Разметка под эксцентриковую стяжку

Перед тем как приступить к изготовлению пазов под эксцентриковую стяжку необходимо сделать разметку. Разметку достаточно легко выполнить вручную с помощью линейки. Для этого удобно положить соединяемые детали друг на друга с небольшим смещением и сделать отметки под пазы.

Рис.3. Разметка эксцентриковой стяжки. Разметка может быть выполнена вручную. Если проводить ее аккуратно, то это не скажется на установку эксцентриковой стяжки.

Более удобным и точным способом разметки является применение специального шаблона. Шаблон для эксцентриковой стяжки позволяет точно разметить место установки и не наделать ошибок. Его можно приобрести готовый или сделать своими руками. Готовый шаблон позволяет размечать пазы для крепежа любого размера, что полностью перекрывает всю размерную цепь штоков.

Рис.4. Шаблон под эксцентриковую стяжку. С помощью данного шаблона можно точно выполнить разметку под эксцентриковую стяжку.

Присадка под эксцентриковую стяжку

Присадка эксцентриковой стяжки — это самый сложный этап сборки мебели. Здесь важно точно выполнить все отверстия, так как от этого зависит качество соединения деталей. Присадка выполняется с помощью трех режущих инструментов два сверла и фрезы. Отверстия под эксцентриковые стяжки могут быть сделаны с помощью дрели, шуруповерта или фрезера. Последний позволяет выполнить присадку с максимальной точностью.

Диаметр сверла под эксцентриковую стяжку выбирают исходя из размеров штока. Для большинства видов штоков диаметр сверла для закрепления штока в деталь составляет 5 мм (со стороны самореза). Для отверстия, через которое шток соединяется с эксцентриком 8 мм. Однако иногда попадается уменьшенный шток, в этом случае применяется сверло диаметром 6 мм для плотной посадки эксцентриковой стяжки.

Рис.5. Сверло под эксцентриковую стяжку – сверло Форстнера. Применяется для установки эксцентрика. Для стандартной стяжки применяют сверло диаметром 15 мм.

Для установки эксцентрика применяется фреза. Фреза под эксцентриковую стяжку имеет и другое название сверло Форстнера. Для стандартного эксцентрика применяется сверло диаметром 15 мм. Такие размеры отверстия позволяют посадить эксцентрик точно без зазора, что положительно сказывается на прочность соединения деталей.

Рис.6. Готовые отверстия для установки эксцентриковой стяжки.

Сверление отверстий можно выполнять вручную или использовать готовый кондуктор для эксцентриковой стяжки. Применение кондуктора позволяет сделать отверстия обычной дрелью очень точно. Однако часто приобрести кондуктор бывает сложно и приходится все отверстия выполнять с помощью обычной дрели. В этом случае сверло для эксцентриковой стяжки следует выбирать специальное для дерева. Оно отличается от сверл, которые обычно есть в каждом доме. Благодаря особой конструкции оно позволит правильно просверлить все отверстия.

Рис.7. Кондуктор под эксцентриковую стяжку.

С помощью мебельного кондуктора, показанного на рисунке выше, можно выполнить всю разметку и сделать все отверстия под эксцентриковую стяжку. Порядок работы с кондуктором следующий. Сначала кондуктор устанавливается на деталь и отмечается место паза под эксцентрик через соответствующее отверстие на кондукторе. Далее фрезой делают отверстие под эксцентрик. В соответствующее отверстие на кондукторе вставляют разметочный штифт. После чего устанавливают кондуктор на деталь и сверлят отверстие под шток эксцентрика. Так за несколько операций получается очень точная присадка под эксцентриковую стяжку.

Установка смесителя

Эксцентриковая стяжка-минификс установка

Эксцентриковые стяжки различных модификаций, благодаря своим преимуществам, получили в последнее время широкое распространение.

Они являются оптимальным выбором для мебели, подвергаемой периодическим сборкам-разборкам, при этом соединения не разнашиваются, сохраняя свои свойства. Второй нишей, занимаемой эксцентриками, являются соединения, в которых нужно скрыть наличие фурнитуры (например, столешница или полка). Видимая же часть эксцентрика размещается внутри корпуса изделия в труднодоступных взгляду местах.

В данной статье мы рассмотрим как установить минификс

создание же стяжки на основе VB35 от Хеттих мы рассмотрим отдельно

Эксцентрик-минификс состоит из трех деталей: штока, футорки и эксцентрика. В некоторых модификациях футорки отсутствуют, а шток заворачивается непосредственно в деталь (такое соединение менее стойкое к сборке-разборке, но зато проще в изготовлении).

 Для изготовления такой стяжки потребуется следующий инструмент:

Фреза Форстнера 15мм, сверла цилиндрические — лучше по дереву, но можно и по металлу 10 мм (или 5 мм при установке штока-самореза) и 7 мм, разметочный инструмент (карандаш, столярный угольник, в идеале – универсальный кондуктор).

В качестве примера приведу порядок установки 42-мм минификса-самореза.

На обеих заготовках отмечаем линию соединения (от края детали оно должно быть одинаковым L1=L2).

На пласти детали №1 размечаем отверстие под шток. Для этого отступаем от края половину толщины перпендикулярной детали. Для 16 мм ЛДСП – это будет 8 мм.

Засверливаем слепое отверстие диаметром 5 и глубиной 8-9 мм (на сверло желательно одеть ограничитель, например, резиновое кольцо). В случае с использованием футорок диаметр отверстия будет 10 мм при глубине 11 мм.

В это отверстие вкручивается шток (забивается футорка и вкручивается шток).

На пласти детали №2 размечаем отверстие под эксцентрик. Отступив по линии соединения 34 мм, (я для наглядности высверлил разметочное отверстие тонким сверлом) фрезой Форстнера сверлим слепое отверстие глубиной 11 мм . Обязательно сверление нужно производить на ровной твердой подложке, во избежание продавливания ламината сверлом с другой стороны.

На торце детали №2 по середине линии соединения сверлим отверстие диаметром 7 мм глубиной 30 мм (сверло должно провалиться в отверстие для эксцентрика).

Вставляем в отверстие эксцентрик (он должен быть утоплен полностью, заподлицо с поверхностью детали)

Составляем детали, погрузив шток в 7мм отверстие, затягиваем эксцентрик.

Соединение готово. Для большей прочности его желательно усиливать шкантами (я иногда в качестве шкантов использую простые полкодержатели-бочонки) На рисунках это заметно.

Далее мы перейдем к достаточно редкой, но интересной стяжке — VB35 от фирмы Blum

Вернуться на Урок 33

Установка настенного смесителя в ванной

Попробуем максимально доступно описать процесс установки смесителя в ванной, чтобы свести все
проблемы к минимуму. Мы затронем важные моменты и полезные мелочи, которые позволят выполнить монтаж
своими руками быстро и добротно.

Вводные данные: имеем смеситель с душем, со стандартным установочным размером 150 мм. между накидными
гайками подключения к водопроводу. Собственно в самой ванной комнате положена плитка или выполнена иная
облицовка, в стене имеется две водорозетки ½ (пол-дюйма) с внутренней резьбой.

Небольшое замечание по установочному размеру: несмотря на то, что стандартно общепринятым расстоянием между
вводами холодной и горячей воды является 150 мм., этот размер может немного «плавать». Расстояние может
отличаться от указанного как на смесителях, так и между водорозетками (тут уж виноваты монтажники труб).
Поэтому подавляющее большинство смесителей имеют в комплекте эксцентрики ½ с переходом на ¾.

Примерка

Для оценки общей ситуации нужно сначала произвести примерку. Эксцентрики вкручиваются в водорозетки, на
эксцентрики накручиваются отражатели, смеситель без прокладок накручивается на эксцентрики.

Что мы оцениваем? Первый момент — соосность водорозеток или другими словами — вкрученные эксцентрики не должны
торчать в разные стороны, их торцы должны быть в одной плоскости. Если отклонение слишком большое, накидные
гайки смесителя будут накручиваться с усилием — это плохо!

Решить проблему плохой соосности водорозеток можно двумя способами: исправить положение самих водорозеток ( что
очень проблематично при положенной плитке) или мудрить с «припиливанием» одного эксцентрика к другому (об этом
немного ниже).

Однако неровно выставленные водорозетки — явление нечастое, если учесть, что резьбовым соединением и прокладкой
можно нивелировать отклонение. Проблема будет явной лишь при очень неаккуратном монтаже подводки.

Большее внимание во время примерки стоит уделить положению отражателей. Если водорозетки стоят вровень со стеной
или выпирают — отражатели могут неплотно прижиматься к стене. Здесь сильно влияют размеры эксцентриков и глубина
отражателей. При не прилегающих к стене отражателях есть два пути — укорачивать эксцентрики или искать в магазинах
более глубокие отражатели. При торчащих из стены выводах придется делать и то, и другое.

Отвлекаясь немного на тему монтажа водорозеток отмечу: оптимальным считается такое положение, когда внутренняя резьба
вывода немного притоплена в стену (в плитку), примерно на 5-7 мм. Ответа с точными размерами не существует, разные
смесители — разные размеры.

Идеальным положением будет такое, когда во время примерки отражатели плотно прижимаются к стене, а накидные гайки
смесителя (без прокладок) накручиваются до основания отражателей практически без зазоров. Имейте в виду, что при
герметизации резьбовых соединений эксцентрики вкрутятся немного меньше, а в смеситель встанут резиновые прокладки.

Установка

Если примерка показала, что длинны эксцентриков слишком много — их нужно укоротить. Укорачивать лучше со стороны резьбы
¾ — она не прячется в стену. В особо тяжелых случаях укорачиваются обе резьбы. Нужно помнить одно важное правило —
резьбы должно хватить не менее, чем на три оборота, иначе укорачивание чревато протечками.

При сильном отклонении от соосности, эксцентрики лучше «припиливать» уже по месту. Заранее сложнее угадать конечное
положение эксцентрика. Также в решении может помочь замена «родных» резиновых прокладок на силиконовые — они более
мягкие. В крайнем случае можно попробовать уложить по две прокладки в одно соединение.

Эксцентрики пакуются уплотнителем и вкручиваются в водорозетки, подробнее о герметизации резьбовых соединений в
этой статье.
Положения выводов друг к другу хорошо проконтролировать уровнем — тогда смеситель встанет чётко и ровно. Путём корректировки
эксцентриков нужно добиться нужного расстояния между ними — обе накидные гайки должны попадать без усилий и трений.

Вкручивать эксцентрики газовым или разводным ключом не совсем удобно, для этого лучше использовать обычный рожковый ключ,
зацепляя его за квадратный переход между резьбами. Некоторые изделия обладают внутренней шестигранной структурой — шестигранный
ключ в помощь.

Большинство этих изделий снабжены четырьмя гранями посередине. Поэтому их удобно закручивать рожковым ключом. Номер ключа может
понадобиться разный: где-то подойдет на «14», а где номер «17».

Самое сложное позади, остается накрутить отражатели и смеситель с прокладками. Будьте осторожны с затягиванием накидных гаек —
они достаточно хрупкие и могут лопнуть при чрезмерном усилии. Сила затягивания должна быть чуть-чуть сильнее, чем если бы гайку тянули
голыми руками.

Все сборные детали смесителя скручиваются между собой вручную, без использования ключей. Сборка излива и душа настолько
примитивна, поэтому здесь не рассматривается.

На этом установка закончена. Остается подать воду и проверить соединения на наличие протечек.

Установка смесителя без эксцентриков

Сразу хочется предупредить, что это неправильное решение. Однако при некоторых обстоятельствах
это может стать выходом. Например, когда резьбовые выводы сильно торчат из стены. Важное замечание:
расстояния между выводами из стены и между накидными гайками смесителя должны совпадать. Ведь стандарт
в 150 мм. может отличаться с погрешностями — собственно для этого эксцентрические переходы и придуманы.

Для перехода с пол-дюймовой резьбы на ¾ используется соответствующий ниппель, который гораздо
короче обычных эксцентриков. Собственно благодаря переходному ниппелю и становится возможной установка без
эксцентриков.

Ещё более радикальное решение — изначальный монтаж водорозеток с наружней резьбой ¾. При такой
реализации не понадобятся ниппеля или эксцентрики, смеситель накручивается прямо на выводы. Однако
в будущем вполне вероятны проблемы с установкой нового крана, когда оси выводов не будут совпадать. Решение
это сугубо на любителя.

Исходя из вышеописанного, установка сразу на водорозетки с наружной резьбой ¾ является самодеятельностью
и «колхозом». Зачем изобретать велосипед, когда эти вещи давным-давно продуманы инженерами?

Конец.

Оцените публикацию:
Оценка: 3.9 (14 голосов)

Смотрите также другие статьи

короткий и удлиненный переходник для ванной, виды и размеры

Организация водопровода очень часто предполагает использование смесителей или кранов. Эти устройства изготавливаются многими компаниями, которые придерживаются только своих личных стандартов, поэтому не всегда есть возможность подобрать изделия под нужные габариты. Решают такие проблемы с помощью различных вспомогательных устройств, к которым и относятся эксцентрики для смесителей.

Многие домашние мастера при замене смесителей использовали эксцентрики, хотя некоторые не знают, что они собой представляют и для чего нужны. В этой статье мы постараемся разобраться с особенностями таких конструкций.

Особенности и назначение

Технически эксцентрик – это своеобразный сантехнический переходник. Его используют в большинстве случаев для подключения смесителя к водопроводным выходам центральной сети. Особенностью эксцентриков является наличие смещенного центра. Внешне – это своеобразная трубка, которая имеет резьбу на противоположных торцах. Средняя же часть может быть сдвинута, образуя своеобразный переход.

Основной задачей эксцентриков является нивелирование расстояния между выходами смесителя и входами трубопровода. Таким образом, эти изделия позволяют устанавливать в доме приборы от различных производителей, независимо от их технических параметров.

Виды и размеры

Современная фурнитура для сантехники выпускается многими компаниями. Эксцентрики пользуются особой популярностью, так как позволяют адаптировать все водопроводные механизмы под определенный стандартный размер. Условно эти изделия разделяют на несколько видов.

• Удлиненные эксцентрики. Изделия имеют значительную длину трубки, позволяющей вывести кран на определенное расстояние от стены. Очень часто используются, когда не существует возможности установить смеситель из-за труб и других подобных преград.

• Короткие эксцентрики. Эти конструкции являются стандартными и зачастую идут в комплекте со смесителями. Также их дополняют отражателем, представляющим собой декоративную накладку. С помощью коротких эксцентриков можно компенсировать расстояние до 80 мм.

Обратите внимание, что такая фурнитура бывает как с внешней, так и с внутренней резьбой. Поэтому важно оценивать эти параметры при покупке. Многие известные производители подобных изделий покрывают их декоративными красками. Сегодня на рынке можно найти эксцентрики, имитирующие несколько материалов: медь, латунь, золото, серебро и многие другие.

Одним из критериев эксцентрика являются его габариты. Правильно подобранная конструкция позволяет осуществить быстрое подключение всех приборов. Практически все эксцентрики имеют на торцах резьбовые соединения. Но их диаметр может отличаться, так как они используются для подключения различных систем. Зачастую эти характеристики составляют ½ и ¾ дюйма, что соответствует большинству стандартных выходов для водопроводов и смесителей.

Еще одним критерием является размер по плечу эксцентрика. Данная характеристика указывает, насколько можно увеличить расстояние между точками при повороте в крайнее положение. Сегодня на рынке встречается несколько типоразмеров подобных конструкций: 40 мм, 60 мм, 80 мм.

Некоторые производители маркируют такие устройства специальными обозначениями – М8, М10 и т. д. Все это зависит только от конкретной марки эксцентрика и его предназначения. Типоразмеры изделий зачастую являются стандартными, что позволяет использовать их для решения большинства задач.

Выпускают эксцентрики нестандартной формы, позволяющей более гибко адаптировать систему к сложным условиям.

Как выбрать?

Эксцентрики для смесителя являются необходимым элементом при установке смесителя в ванной. Удлинители такого типа позволяют надежно прикрепить изделие, независимо от расположения водопроводных выходов.

Покупая эксцентрик для смесителя, нужно учитывать определенные факторы.

• Размеры отверстий. Сегодня некоторые виды смесителей имеют нестандартные выходы для подключения. Стандартные модели оснащаются внешней резьбой, но бывают устройства и со внутренними резьбовыми системами. Также могут не совпадать и диаметры труб, на которые важно обращать внимание.
• Расстояние между выходами смесителя. Данный фактор является одним из самых важных. Для стандартных ситуаций хватит эксцентрика с плечом 40 мм. Но если расстояние между ними намного больше 150 мм, тогда нужно подбирать более габаритные модели, которые подойдут для вашей ситуации.

• Наличие преград. Очень часто бывает, что смеситель располагается вблизи водопроводных или других труб и добиться жесткого крепления с помощью стандартных эксцентриков невозможно. Поможет решить эту задачу только длинное изделие, которое переместит плоскость соединения на определенное расстояние от стены.
• Материал. Сегодня эксцентрики изготавливают из различных видов металла. Некоторые производители стараются использовать максимально дешевые варианты. Специалисты рекомендуют отдавать предпочтение только латунным или бронзовым эксцентрикам. Если вы выбрали модель из латуни, тогда она должна быть только цельнолитой.

В другом случае такая конструкция может легко сломаться при монтаже, так как она отличается высокой хрупкостью. При этом не следует доверять только внешнему покрытию эксцентрика. Многие производители под искусственным напылением прячут некачественный материал.

Чтобы не ошибиться при выборе и получить надежный переходник, следует отдавать предпочтения изделиям известных фирм. Покупать их желательно в проверенных магазинах, где вам гарантируют высокое качество эксцентрика.

Еще одним из критериев является дизайн удлинителя. Дорогая сантехника должна дополняться изделиями, которые подходят к ней по стилю и цвету. Хотя многие конструкции сегодня закрывают декоративными отражателями, что исключает визуальный просмотр эксцентрика.

Как установить?

Монтаж эксцентриков не является сложной операцией.

Установка этих устройств состоит из нескольких последовательных действий.

• Изначально на поверхность резьбового соединения, которое будет вкручиваться непосредственно в трубу, нужно намотать уплотнитель. Для таких целей используют обычный джут или специальную фум-ленту. Важно наматывать ее только по ходу резьбы, чтобы затем было проще прикрутить систему.
• На следующем шаге нужно по очереди вкрутить эксцентрик в трубопровод. Изначально следует повернуть их вручную, а затем зажать с помощью специального разводного ключа. При этом важно отрегулировать положение эксцентриков таким образом, чтобы они совпадали с отверстиями на смесителе. Если при установке произошел перекос, тогда нужно выкрутить и выровнять удлинители по-новому.
• Завершается процедура подключением смесителя. Для этого он по аналогичной схеме накручивается на оба переходника. Обратите внимание, что многие сантехнические приборы дополняются специальными уплотнительными резинками, которые нужно правильно выставить при креплении.

Замена эксцентрика возможна только в том случае, когда он не подходит по размеру или дал трещину во время эксплуатации. Менять при этом нужно только сломанную деталь, так как они являются независимыми.

Рекомендации

Из вышесказанного можно сделать вывод, что эксцентрики – весьма простые конструктивно изделия, которые практически не выходят из строя.

Чтобы смеситель при этом работал долго и надежно, следует руководиться несколькими простыми советами.

• Зажимать удлинители следует очень аккуратно, не прикладывая много усилий. В ином случае устройство может треснуть и его придется заменить.
• Если после установки кран подтекает, следует открутить смеситель и проверить качество прокладок. Иногда нужно также проверить, нет ли течи в месте крепления эксцентрика к трубе. При наличии таких поломок, следует осуществить демонтаж и полностью заменить уплотнитель при новой установке.
• Подбирайте длину переходника заранее. Это сэкономит вам время, которое вы затем потратите на поиски нужной модели.
• Обязательно используйте специальные смазки поверх льняных уплотнителей. Они намного лучше пропитывают резьбу, не позволяя воде просачиваться наружу по мелким капиллярам. Не покрывайте соединения краской, так как после ее застывания вам сложно будет демонтировать эксцентрик в случае его поломки.

Эксцентрики для смесителей являются универсальными переходниками. Их применение упрощает работу и монтаж многих сантехнических приборов. Покупая такие изделия, отдавайте предпочтение продукции только известных и проверенных брендов. Данные условия гарантируют, что эти эксцентрики качественные и будут служить долго, вне зависимости от состояния воды.

О том, как заменить эксцентрик, смотрите в следующем видео.

Окончательное руководство по эксцентриковому нижнему кронштейну (2021)

«Что такое эксцентриковая каретка и как она работает?»

«Эксцентричный BB на моем горном велосипеде или моя одиночная скорость — хорошая идея?»

На эти и многие другие вопросы отвечает прямо здесь, в наиболее полном руководстве по эксцентричным нижним кронштейнам.

И если у вас все еще есть вопросы после того, как вы попробовали это, обязательно дайте нам знать в разделе комментариев ниже.

ЧТО ТАКОЕ ЭКСЦЕНТРИЧЕСКИЙ НИЖНИЙ КРОНШТЕЙН?

Ну, эксцентричный означает «странный».Верно?

Знаете… типа: «Этот парень в порядке… хоть немного эксцентричный… не опасен, заметьте, не о чем беспокоиться… просто немного не в центре, можно сказать. Он планирует сделать РААМ на костряке… »

«Не по центру» — определенно можно сказать так.

Буквально.

При стандартной каретке герметичные подшипники вращаются вокруг ее геометрического центра, т.е. центр шпинделя, который также является геометрическим центром BB.

В отличие от герметичные подшипники эксцентриковой каретки независимо друг от друга вращаются как единое целое вокруг геометрического центра корпуса BB .

Подумайте о планетах вокруг Солнца, причем Солнце является геометрическим центром ВВ (довольно маленькое Солнце, если подумать… но вы поняли).

Есть два типа эксцентрика BB.

Первый тип — это те, которые подходят для каретки с резьбой .

Эта модель не содержит герметичных подшипников.Вы вставляете эксцентриковый каркас в кожух ВВ, а затем затягиваете его в кожух.

Они ближе к адаптеру, чем к полноценной каретке.

Болты либо

,
• расширяет секцию ВВ по отношению к оболочке ВВ или
• втягивает / вдавливает чашки в оболочку, как в модели с прессовой посадкой.

Конкретный нижний кронштейн, который вы собираетесь использовать, затем вкрутите в эксцентрикового каретки.

Эксцентричный эффект (натяжение цепи или высота каретки) достигается за счет ослабления болтов, а затем вращения блока, содержащего каретку в целом.

Второй тип содержит подшипники и напрямую принимает встроенный шпиндель — они сами по себе являются полноценными нижними кронштейнами.

Режим запрессовки: затянуть болты для установки.

Затем вы устанавливаете свою 24-миллиметровую кривошип со встроенным шпинделем, регулируете посадку — вам могут потребоваться проставки в зависимости от того, какой у вас шатун — затягивайте все болты с соблюдением правильного допуска крутящего момента.

Вы регулируете положение эксцентрика BB путем ослабления болтов, вращения болтов и повторной затяжки, как только вы установили правильную настройку.

Также ознакомьтесь с нашим эксцентриком T47 BB. Это может быть просто ваш переулок!

КАК РАБОТАЕТ ЭКСЦЕНТРИЧЕСКИЙ НИЖНИЙ КРОНШТЕЙН?

Получение ответа на этот вопрос требует изучения того, для чего они предназначены, а затем того, что они делают на самом деле.

Эксцентриковые BB выполняют две функции:

• Натяжение цепи или ремня — горизонтальное перемещение.
• Высота каретки — вертикальное перемещение.

Натяжение цепи и ремня

«Мне не терпится затянуть цепь»

никого нигде не сказал за более чем 100 лет с момента изобретения безопасного велосипеда.

Да, мне это ооочень нравится … просто слишком весело … найти разводной ключ, возиться, изящно и проклинать джиггер в правильном соответствии с гайками оси колеса … ослабление гаек с обеих сторон … более или менее натяжение цепи как я хочу, затем затягивая левую сторону, затем центрируя колесо, затем затягивая правую сторону … нет … не совсем правильно * & $% это … снова ослабьте гайку ведущей стороны …

черт… левый рычаг тормоза тоже был поднят… неудивительно, что я не мог смещать заднее колесо, представляя себя Хитрым из Premium Rush…?

Когда вы вращаете эксцентрик bb, происходит как горизонтальное, так и вертикальное движение, поскольку устройство движется по дуге.

На одной скорости мы пользуемся преимуществом этого горизонтального движения или движения вперед и назад .

Вы ослабляете натяжные болты, встроенные в эксцентрик BB, легко вращаете блок, пока цепь или ремень не достигнет нужного натяжения.

Затем затяните болты. Напряжение поддерживается так, как вам нравится.

Дополнительным фактором удобства является то, что вы можете делать это где угодно с минимумом суеты. Не переворачивайте велосипед вверх ногами.

Кстати, кошмар для тандемных гонщиков!

На горном велосипеде мы используем вертикальное движение .

Прежде чем я перейду к регулировке высоты каретки MTB, давайте кратко коснемся некоторых технических деталей.

Горный велосипед BB Высота

С помощью эксцентрикового каретки вы можете быстро и легко отрегулировать высоту каретки.

Но что с того?

Какая разница? Есть вообще?

С субъективной точки зрения ответ зависит от гонщика.

У каждого велосипедиста свой опыт езды, потому что мы разные физически.

Полная история участия каждого гонщика в этом виде спорта дает ему уникальное мировоззрение и индивидуальные предпочтения, отличающие их от всех остальных.

Каждый гонщик также имеет определенный уровень физической адаптации к дисциплине маунтинбайк.

Добавьте к этому объективному аспекту аспекты самого велосипеда — конкретную модель, технические характеристики и, в частности, подвеску, а также наличие или отсутствие стойки капельницы — и вы получите уникальное сочетание.

Добавьте к этому еще раз условия тропы (каменистая, плоская или где-то посередине) означает , что нет однозначного ответа на вопрос .

Если вас интересуют нюансы, широкое обсуждение всех вопросов доступно в этой ветке форумов MTBR.

УСТАНОВКА ЭКСЦЕНТРИЧЕСКОГО НИЖНЕГО КРОНШТЕЙНА

Я сначала рассмотрю односкоростной, а затем горный велосипед.

Посмотрите видео, в котором подробно показано, как снять существующую нижнюю скобу и установить модель, которую мы рассмотрим в оставшейся части этого поста.

Чтобы получить наиболее полную информацию о снятии и установке квадратного нижнего кронштейна, ознакомьтесь с этой статьей.

Этот уникальный набор помещается в стандартный корпус BB BSA.

Эффект эксцентрика достигается за счет смещения уплотненных подшипников внутри пятиугольной конструкции.

В отличие от большинства других эксцентриковых моделей, болты в этой модели имеют уникальное расположение.

Нет болтов, установленных сбоку поперек устройства.

Вместо этого вы регулируете положение BB с помощью трех коротких болтов, которые затягиваются вертикально вниз на герметичном подшипниковом узле.

Три таких болта равномерно распределены по внешнему корпусу. Каждый из них легко доступен на кожухе между звездой и корпусом BB.

Очень легкая фиксация от руки — это все, что вам нужно. Одного болта вполне достаточно, чтобы удерживать кожух на месте, хотя достаточно легко получить доступ к каждому из них и затянуть их.

Односкоростной

Сначала вам нужно снять существующий нижний кронштейн.

Наша статья о нижнем кронштейне с квадратным конусом может помочь вам удалить этот тип, если он действительно у вас есть.

В качестве альтернативы у вас может быть интегрированный шатун, фиксируемый стяжными болтами (стиль Shimano) или одним болтом (стиль Sram).

Это фиксированная красота, над которой мы сегодня будем суетиться.

Ослабление осевых гаек ослабляет натяжение цепи.

Должен отметить, что это будет последний раз, когда вам придется прикасаться к колесным гайкам, если натяжение цепи является основной причиной, по которой вам обычно приходится возиться с ними.

Эта эксцентриковая нижняя скоба упрощает регулировку натяжения цепи — быстро и легко, как мы скоро вам покажем.

После ослабления болтов цепь будет достаточно провисающей, чтобы ее можно было легко оторвать от кривошипа и передней звезды.

Процедурное напоминание: цепь, скорее всего, поцарапает прозрачное покрытие нижних перьев и даже снимет краску.

Защитить нижнее перо легко. Здесь мы используем материалы для заводской доставки, но газета и лента отлично справятся с этой задачей.

Прикрытие особенно важно, поскольку оставить цепь нетронутой, а не «сломать» ее, также легче, чем отсоединить соединительное звено.

Закрепите цепь вокруг нижнего перья при установке эксцентрика BB.

Защищая нижнее перо, снимите цепь с передней звезды.

Защита сиденья также важна.

Снимите кривошип со стороны привода.

Выключен левой рукояткой.

Вон с кареткой.

Протрите оболочку ВВ — удалите старую смазку.

Нанесите свежий слой смазки на резьбу.

Теперь мы готовы установить эксцентриковый кардан.

Обратите внимание на обратное положение левой и правой стороны — разворот на 180 °.

Это связано с тем, что для точного позиционирования шпинделя необходимо выровнять обе стороны. В каком бы положении ни находился корпус подшипника с одной стороны, он должен находиться в противоположном положении с противоположной стороны.

Не нужно беспокоиться — мы проясним все это в демоверсии следующего раздела.

Нанесите на резьбу хороший слой смазки.

Всегда проверяйте, чтобы резьба BB точно вошла в резьбу оболочки BB.

Если нет, то часто можно приступить к затяжке каретки (с перекрестной резьбой), полагая, что увеличение сопротивления происходит просто из-за плотной посадки.

Вы можете отремонтировать резьбу оболочки BB. Однако чаша каретки, скорее всего, будет испорчена.

Чтобы вернуть его в рабочее состояние, потребуется правильный набор штампов и специальные знания.

Поверните чашку каретки вправо, а не влево (и влево, а не вправо на неприводной стороне).

Когда чашка подшипника войдет в резьбу, обычно со слышимым «щелчком», вы сможете полностью ввинтить втулку.

Гаечный ключ (поставляется с этим набором BB) зацепляется за любой из трех пазов, расположенных поочередно на каждом болте корпуса.

Короткая ручка означает, что затягивание до предела даст вам крутящий момент около 35 Нм, чего достаточно.

Другими словами, вы можете применить максимальное усилие и не беспокоиться о том, что вы перетянете блок.

ПРИМЕЧАНИЕ: Если неприводная сторона недавно установленного эксцентрика bb не совмещена со стороной привода, кривошип не войдет в положение .

Шпиндель на этом изображении примерно на 5 мм меньше своего окончательного идеального положения.

Исправить просто.

• Ослабьте болты наружного кожуха.
• Поверните корпус, чтобы выровнять подшипник с противоположной стороной.
• Завершите установку рукоятки в нужное положение.

Перед тем, как затянуть болты кожуха, вам необходимо повернуть внешний кожух с каждой стороны туда, где вы хотите, если вы знаете точное положение.

В противном случае вы можете отрегулировать положение с установленной рукояткой и установленной цепью.

Мы рассмотрим регулировку после того, как отметим моменты, в которых установка MTB отличается от процедуры односкоростной установки.

Горный велосипед

Предполагая, что на вашем МТБ установлена ​​BB-оболочка BSA 24 tpi 73 мм, процедура аналогична описанной для одиночной скорости.

Эта конструкция, безусловно, может быть произведена в версии с запрессовкой. Но поскольку мы все еще находимся на раннем этапе развития, многопоточная версия — это первая итерация, появившаяся на рынке.

Прокладки, которые идут в комплекте с этим устройством, позволяют адаптировать кривошип к этому эксцентриковому валу.

Здесь установлены две проставки 2,5 мм.

Поставляются также пары проставок 1 мм и 0,5 мм, что позволяет выполнять точную настройку.

Эта модель с эксцентриковой кареткой позволяет регулировать высоту до 7 мм.

УСТАНОВКА ЭКСЦЕНТРИЧЕСКОГО НИЖНЕГО КРОНШТЕЙНА

Ключевой принцип, который следует учитывать при регулировке каретки для

• Натяжение (односкоростное / фиксированное)
• Высота нижнего кронштейна (горный велосипед)

— вращение обеих сторон вместе с одинаковой скоростью, предотвращая заклинивание одной стороны.

Если одна сторона застряла, ее необходимо перевернуть, выровнять с другой, а затем продолжить регулировку.

Ничего страшного, если это произойдет.Назвать это «вареньем» было бы излишне драматично.

Вы просто немного притормозите, вот и все, что может случиться.

Односкоростной велосипед

Назначение эксцентриковой каретки для одной скорости — большее удобство при увеличении или уменьшении натяжения цепи.

Этого можно добиться, ослабив болты внешнего кожуха — кожух теперь может свободно вращаться вокруг штока, забирая с собой уплотненный подшипник (и, следовательно, шпиндель).

Односкоростная цепь здесь была переоборудована на недавно установленный шатун.

Теперь задача — добиться правильного натяжения явно провисшей цепи.

Кожухи можно вращать в любом направлении. Конечный результат такой же.

Самый простой доступ — с неприводной стороны. Левая сторона корпуса ВВ со стороны привода; правая рука на кожухе неприводной стороны.

От половины до трех четвертей поворота — это все, что требуется для обеспечения правильного натяжения.

Последний шаг — затянуть каждый из 3 болтов кожуха на каждом BB. Обратите внимание, что у максимальный крутящий момент составляет 2,5 Нм, у действительно очень небольшой.

Один болт сам по себе удерживает кожух на месте.

Но затратив 1-2 Нм на каждый болт, вы будете надежно удерживать кожух на месте, не вдавая под ним втулку подшипника.

Вы также обнаружите, что регулировка натяжения цепи на дороге не составляет труда.

Горный велосипед

Эксцентриковая нижняя скоба MTB предназначена для регулировки высоты каретки.

Используемая здесь установка представляет собой кривошип узкой ширины 34T, оснащенный новым эксцентриковым кареткой.

Если вы ехали по тропе, по которой не было слишком много камней или валунов, вы могли бы быстро опустить каретку.

Или, когда BB уже опущен, вы попадаете в грубую полосу, повышая риск удара педалью. Вы останавливаетесь на несколько минут, поднимаете BB на максимальную высоту, а затем выключаете питание по тропе.

Все, что вам нужно, — это иметь под рукой шестигранный ключ на 2 мм.

Обратите внимание, что многофункциональный инструмент здесь не справится . Даже если у вас есть 2-миллиметровый ключ среди шестигранных ключей на вашем конкретном устройстве, его, вероятно, будет недостаточно.

Я бы посоветовал вам приобрести отдельный 2-миллиметровый ключ, который вы можете включить в свой домашний набор инструментов, взять его с собой для исключительного использования в трейлере.

Ослабьте болты кожуха с обеих сторон. Поверните кожухи, установив высоту кривошипа до нужного уровня.

Снова немного затяните каждый болт.. . вы почувствуете это, просто плотно прижми его, и все готово.

Последние мысли

Какое место может занять эксцентрическая каретка в вашей велосипедной жизни?

Нам было бы интересно узнать ваше мнение по этому поводу.

Плюс, если у вас есть какие-либо вопросы, пишите…

D496010 Настенный эксцентриковый монтажный комплект для кухонного смесителя Opulence с двумя ручками, эксцентриковый монтажный комплект, D496010RB Opulence с двумя ручками …

Большая раковина

Моя семья и я только что завершили полный ремонт кухни, и у меня появилось несколько отличных новинок, но я должен сказать, что эта раковина может быть моей любимой (как и у моего мужа и сына).Он глубокий, но не слишком глубокий. Очень вместительный и стильный. Я очень рекомендую его всем, кто хочет большую раковину из нержавеющей стали. Я могу поместить в него большие кастрюли, несколько тарелок, стаканов и т. Д. Я могу даже полировать в нем большие серебряные предметы.

— Эми М.

Быстрая доставка и вежливое обслуживание

Только что получил свой Toto Neorest 550h. Удивительный туалет. Цены от Kitchen & Bath Authority были непревзойденными и значительно ниже, чем я цитировал в другом месте.

— ФранкК-64131

Обслуживание клиентов потрясающее!

Я уже несколько лет получаю от kbauthority отличный сервис и качество, всегда дружелюбный персонал по продажам и быстрая доставка

— Miked998

Лучшая цена на быструю доставку товаров delta!

Я и мой муж заказали продукты Delta для двух ремонтов ванных комнат, которые мы проводим, продукты прибыли примерно через неделю в очень хорошей упаковке, и я получила лучшую цену в Интернете, так что очень-очень довольна !!! определенно рекомендую эту компанию другим для любого проекта реконструкции дома

— Энн

Отличное обслуживание, быстрые сроки доставки и как описано.

Мы заказали две душевые двери, обе пришли примерно через неделю, водитель разрешил нам осмотреть продукцию, которая была в хорошем состоянии. В целом хорошие впечатления от покупок рекомендую эту компанию.

— RRWI

Отличное место

Получил именно то, что мне нужно, и очень быстро полюбил это место. Никогда не было проблем ни с одним заказом.

— Bubba1231

Как раз то, что мне нужно

Я искал 12-дюймовые полотенцесушители, а во всех магазинах в городе было только 18-дюймовых.Я зашел в Интернет и нашел именно то, что мне нужно, на KBAuthority.com, полотенцесушитель прибыл по почте менее чем за 1 неделю, и это именно то, что я искал.

— Линдаквид

Зеркала Robern AIO

Мы искали зеркала Роберна. У КБ Власти они были за полцены. Заказ был легким, и доставка была вовремя, в течение 2 недель. Мы несколько раз разговаривали со службой поддержки клиентов, чтобы убедиться, что заказ продвигается, поскольку возможность отслеживать продвижение в режиме онлайн была несколько ограничена.Они всегда были очень полезны.

— замки

2-я довольная покупка у KBA

Некоторое время назад я заказал дверь для душа и попросил помощи у службы поддержки, которая сработала хорошо. Я заказал дверь для ванны / душа на прошлой неделе, и она прибыла очень быстро и хорошо упакована.
У меня определенно есть KBA в моем списке для будущих покупок.

— быть под рукой

Мгновенное горячее, Мгновенное обслуживание

Наш быстрорастворимый горячий напиток Franke уступил нам через 16 лет, и нам пришлось покупать новый.Всюду искали тот, который мы искали, и нашли его на сайте KBA по лучшей цене. Не только цена была подходящей, но и обслуживание и быстрая доставка имели значение. Я сохраню их в «Избранном» на всякий случай.

— Джуди

Отличная цена и сервис

Отличное обслуживание клиентов, быстрый заказ и получение, как и было обещано.

— ArisM

отличная цена и сервис

Изначально у меня возникли проблемы с размещением заказа, однако с помощью чата мои проблемы были быстро решены.Я всегда тщательно изучаю цену и доставку перед покупкой. KBAuthority был лучшим. Упаковка меня очень впечатлила. Моя раковина не могла быть повреждена из-за неправильного обращения.

— rpmartinsen

Отличный сервис при покупке мойки.

Отличный выбор по отличным ценам. Заказал мойку Franke со вставками. Доставка менее чем за 2 недели. Покупкой доволен. Претензий нет.

— сбтелеки

Самые низкие цены на Hansgrohe

Я заказал в КБ сантехнику на 1000 долларов.Мне понравился интерактивный чат, чтобы подтвердить, что я заказал все нужные детали. Послепродажное общение было так себе — мне пришлось позвонить, чтобы подтвердить дату отгрузки — но, вероятно, немного лучше, чем ожидалось, учитывая цены на 5% или более ниже, чем у конкурентов.

— покупатель ванны

Лучшая цена на душевые системы Delta

Поиск и обнаружение, что это лучшая цена на венецианский бронзовый душевой набор Delta для ремонта ванной комнаты, даже со скромной платой за обработку (которая, вероятно, была меньше, чем фактическая стоимость доставки).Нет проблем с упаковкой или временем доставки.

— pas_duh_2

Отличные цены и обслуживание клиентов

Заказал кучу вещей Hansgrohe для нашего нового дома. Их цены были очень конкурентоспособными. Мы внесли несколько изменений на протяжении всего процесса, и обслуживание клиентов было очень любезным.

— стежки

Отличное общение — Лучшие цены — Быстрая доставка

Заказал умывальник, раковину, смеситель и другие аксессуары.У них были лучшие цены среди онлайн-продавцов и отсутствие налога с продаж на заказ из-за доставки за пределы штата. По моим оценкам, я сэкономлю не менее 300 долларов с помощью KBAuthority. Моя единственная проблема была с ИБП — вес содержимого был слишком велик для содержимого, и при доставке коробка была открыта — никаких повреждений содержимого, но проблема.

— катбла

Быстрая доставка

Доставка прошла быстро. Я также отправил электронное письмо с вопросом и получил ответ в тот же день.Я забыл указать код купона и спросил, можно ли его еще использовать. Представитель применил мой купон и скорректировал цену. В целом очень хороший опыт покупок Спасибо!

— Геленж

Второй заказ, такой же отличный сервис

Это был мой второй заказ в этой компании, все пришло вовремя и хорошо упаковано! У меня есть еще одна переделка ванной комнаты, и я буду пользоваться сайтом kauthority.com в третий раз.

— HQ

Верующий

Я не решался сделать такую ​​крупную покупку (двери для душа) в Интернете, но, учитывая, что тот же продукт был доступен в нескольких розничных магазинах, которым я доверяю НАМНОГО БОЛЬШЕ, я перевел дух и был уверен, что это сработает. Защита со стороны Google помогла мне совершить прыжок. Я рад, что сделал. Прибыл быстро, все детали целы, а готовый продукт идеально смотрится в моей ванной. Я верю в KBAuthority и теперь постоянный клиент.

— ChezD

Эксцентриковые переходники

на всасывании насоса — какая ориентация? — СКОРОСТЬ

Автор: Гордон Реддек из Piping Design Central

Как вы, несомненно, знаете, насосы предназначены для увеличения напора, поэтому размер насоса может быть рассчитан таким образом, чтобы он мог справиться с любыми потерями, которые вы планируете на выпуске. А вот всасывание — это отдельная история.Всасывание насоса обычно имеет давление менее одной атмосферы для правильной закачки жидкости в насос, и вы практически не можете это контролировать. Если вы ошиблись в конструкции всасывания, насос обычно либо остановится, либо произойдет кавитация. Если вы неправильно спроектировали выпускной патрубок, как правило, происходит лишь потеря или увеличение потока. Всасывание насоса — это, безусловно, самая деликатная часть установки, и вам следует уделить хотя бы половину вашего внимания, чтобы убедиться, что вы все делаете правильно.

Как правило, вы не можете спроектировать большее давление для подпитки насоса, поэтому в большинстве случаев лучший способ увеличить доступное давление на всасывании насоса — это уменьшить потерю давления во всасывающей линии, что наиболее легко достигается путем установки всасывающего патрубка с больший диаметр, чем у насадки на насосе. Отсюда необходимость в редукторе на всасывании насоса.

Редукторы

имеют одну неприятную характеристику, а именно то, что они имеют встроенную высокую точку или встроенную нижнюю точку, или и то, и другое, в зависимости от того, что вы устанавливаете.Эти высокие точки могут помочь в скоплении пузырьков газа или пробок жидкости в зависимости от того, что вы перекачиваете. Допустим, вы перекачиваете воду, воздух имеет тенденцию собираться в верхней части редуктора в виде пузырей. Если этот пузырь, наконец, попадет в насос, это может привести к его остановке. Если вы перекачиваете углеводород, например, дизельное топливо, вода может скапливаться на дне редуктора, и когда она попадает в насос, это вызывает толчок крыльчатки из-за своей более высокой плотности. Он также может образовывать эмульсию при прохождении через насос, и может быть любое количество процессов, коррозии или других причин, по которым вы не хотите, чтобы эта пробка развивалась.

Поэтому обычной практикой является установка эксцентриковых редукторов, а на жидкостных линиях, по которым проходит небольшое количество газа, плоская сторона редуктора помещается сверху. Это гарантирует, что любые пузырьки, которые проходят через верхнюю часть, сразу проходят через насос и не накапливаются. Когда перекачиваются жидкости, которые содержат небольшую долю более тяжелой и несмываемой жидкости, на практике следует использовать эксцентриковый редуктор с плоской стороной на дне. Это гарантирует, что когда капли более тяжелой жидкости попадают в нижнюю часть линии, они также немедленно и беспрепятственно проходят через насос.

Если у вас есть чистая жидкость, не содержащая газов или жидкостей, всегда будет лучше использовать концентрический редуктор, потому что он будет гарантировать, что жидкость попадет во всасывающий патрубок насоса с наиболее равномерным потоком.

Вид инсталляции выставки «Эксцентрическая абстракция» в галерее Фишбаха, 1966 г., из записей галереи Фишбаха, 1937–2015 гг., Объем 1963–1977 гг.

Обзор

Информация о предмете

Заголовок : Инсталляционный вид выставки Эксцентрическая абстракция в галерее Фишбаха

Дата : 1966

Физические характеристики : 1 фотопечать: ч / б; 21 х 26 см.

Описание : Рукописная заметка на оборотной стороне идентифицирует создателей произведений искусства, представленных на этом снимке, и дает название выставки: Ева Гессе, Франк Винер, Кейт Сонниер и Дон Поттс; Эксцентрическая абстракция , в сотрудничестве с Люси Липпард.

Создатель : Неизвестно

Является частью : Рекорды галереи Фишбаха, 1937-2015 гг., Основная масса 1963-1977 гг.

Заявление о правах : Текущий статус авторских прав не определен

Информация для цитирования : Инсталляционный вид выставки Эксцентрическая абстракция в галерее Фишбаха, 1966 год.Рекорды галереи Фишбаха, 1937-2015 гг. Архив американского искусства, Смитсоновский институт.

Цифровое удостоверение личности : 13488

Concentric Vs.Эксцентриковые опоры | Мой ремонт фундамента

Когда дело доходит до ремонта фундамента в вашем доме, есть несколько вариантов, которые необходимо сделать. Эти варианты включают выбор, какие опоры вы будете использовать, независимо от того, нужны ли вам решения для вашей гидроизоляции или потребностей фундамента. Независимо от рассматриваемой проблемы, будет предложен метод подкрепления с использованием эксцентрических или концентрических опор. Кроме того, вы также можете услышать разные мнения относительно того, почему одни стальные толкающие опоры лучше других стальных толкающих опор.Фильтрация всей этой информации — ключ к поиску правильного метода и средств ремонта вашего дома.

Определение систем опорных опор

Существует несколько различий между эксцентрическими опорами и концентрическими опорами. Во-первых, мы должны определить термины эксцентрический и концентрический. Эксцентриковая система прокола — это система, ось сваи которой не соответствует приложенной к ней нагрузке. С другой стороны, концентрическая опора представляет собой кронштейн опоры и сваю, ось которой совпадает с приложенной нагрузкой.Вот список опорных опор и соответствующих им типов:

Эксцентрические опоры

Концентрические опоры

• Стальные опоры
• Сегментированные бетонные опоры
• Гибридные опоры

Концентрические и эксцентрические опоры

лучше эксцентрический или концентрический? Что ж, это вопрос на 64 тысячи долларов. На этот вопрос нет настоящего ответа, потому что и то, и другое, если они правильно спроектированы и применяются, будут работать хорошо.Хотя конструкция эксцентрической опоры требует более тщательного проектирования и более строгого контроля качества, они хорошо себя зарекомендовали уже более 30 лет. Это не означает, что за всеми эксцентрическими опорами стоит хорошая инженерия. Многие из них производятся с ограничениями по стоимости, в отличие от хорошей инженерии. Тем не менее, с правильным производителем эти опоры творит чудеса с правильным подрядчиком.

Напротив, концентрические стальные опоры представляют собой менее технологичное решение, которое имеет много преимуществ по сравнению со своим конкурентом, эксцентриковыми опорами.Их можно установить с меньшими изменениями опоры, их можно установить в областях с меньшей высотой потолка, и они требуют меньше монтажного оборудования.

Кроме того, концентрические опоры отлично подходят для подполья, потому что для привода секций опор не требуется высокая приводная стойка. С другой стороны, для использования эксцентрических опор в подвесном пространстве вам потребуется либо достаточно глубокое пространство для обхода, либо вам придется прорезать пол, чтобы освободить место для стойки привода. Концентрические опоры также не подвержены воздействию глубоких кирпичных выступов или других препятствий, подобных их конкурентам.

Подводя итог

Теперь, когда вы знаете немного больше о концентрических и эксцентрических опорах, как выбрать тот, который подходит для вашего дома? Это легкая часть. Во-первых, наймите инженера и позвольте ему помочь определить ваши потребности в ремонте фундамента. Каждый производитель обычно определяет, какой дизайн лучше всего соответствует их производственным и дизайнерским возможностям, и придерживается этого стиля. К счастью для вас, компания Earth Contact Products успешно разработала и спроектировала оба типа систем для домашнего использования.А наши предприятия по ремонту фундаментов обучены и сертифицированы по всем вопросам, связанным с пирсами!

ЭКСЦЕНТРИКОВАЯ СИСТЕМА ПРИВОДНОГО ВАЛА | Установка GMB

GMB Heavy Industries только что завершила успешную установку нового узла эксцентриковой системы приводного вала в охлаждающем слое сталелитейного завода в Оберне, штат Нью-Йорк. Чтобы свести к минимуму потери производства, установка была завершена в сжатые сроки всего за семь дней.
Новый вал в сборе был необходим для увеличения пропускной способности станины и решения текущих проблем, с которыми мельница сталкивалась при эксплуатации станины.Эти проблемы были вызваны в основном двумя причинами. Первая заключалась в том, что противовесы неоднократно отделялись от своих кронштейнов, а другая заключалась в дополнительной емкости продукта, которую обрабатывала кровать. Обе эти проблемы вызвали чрезмерные нагрузки, которые, в свою очередь, привели к чрезмерному износу движущихся частей, особенно коробки передач.
Новый узел был спроектирован для комфортного размещения более высокой производительности охлаждающего слоя и для минимизации ненужных нагрузок. Теперь можно ожидать, что кровать будет работать с меньшими затратами на техническое обслуживание в течение увеличенного срока службы.До обновления станина работала очень шумно, но теперь, когда индексирующие нагрузки сведены к минимуму, станина издает мало шума при работе. Этот повышенный уровень шума сочетается с чрезмерной вибрацией оборудования сталеплавильного завода , которая в настоящее время снижена до минимального уровня. Еще одно преимущество балансировки кровати, о котором часто забывают, заключается в том, что требования к энергии для работы кровати значительно снижаются. С кроватью, которая работает непрерывно, это дает огромную финансовую экономию в течение длительного периода.GMB выделяется в индивидуальном проектировании, производстве и установке оборудования и запасных частей для модернизации и модернизации существующих прокатных станов.
Инсталляционная бригада GMB часто завершает установку досрочно, чтобы минимизировать финансовые потери наших клиентов, вызванные производственными потерями во время завершения работы. Кроме того, GMB поставляет только оборудование высочайшего качества, в том числе эксцентриковую систему приводного вала в сборе и запасные части, которые тщательно устанавливаются и выравниваются для обеспечения минимального обслуживания и длительного срока службы.Наш более чем 30-летний опыт работы в бизнесе дал нам знания и опыт, чтобы предоставить нашим клиентам надежные советы и рекомендации, которые им необходимы при обсуждении их производственных проблем. Наша постоянная цель — помочь нашим клиентам успешно достичь своих целей по наиболее конкурентоспособной цене.

Примечания по установке эксцентрикового вала щековой дробилки

После того, как клиенты купят щековую дробилку, правильная установка является первым важным шагом для обеспечения безупречной работы машины.Однако, как одна из важных частей устройства, качество установки эксцентрикового вала напрямую влияет на рабочие характеристики устройства. Поэтому установка эксцентрикового вала очень важна. О примечаниях по установке вала установки щековой дробилки поговорим ниже.

1. Перед установкой эксцентрикового вала щековой дробилки в первую очередь необходимо проверить, гладкая ли, чистая ли каждая соединительная поверхность, нет ли дефектов литья, например трещин. После того, как проверка и очистка выполнены правильно, мы можем начать установку.

2. При установке устройства, сначала нам нужно собрать подшипник качения и поместить его в основание подшипника, затем измерить значение отклонения его ровности и соосности градиентом, и самый большой интервал не может превышать 0,07 миллиметра.

3. Затем наденьте эксцентриковый вал на подшипник. Проверьте состояние соединения шейки вала и подшипника методом тонировки. Площадь соединения опоры подшипника эксцентрикового вала и рамы корпуса должна составлять не менее 80%.Если он не удовлетворяет требованиям, следует внести дополнительные коррективы.

4. При последней сборке добавьте немного смазочного масла на подшипник и шейку вала. Правильно добавлять смазочное масло в подшипник до 60% пространства подшипника.

5. После установки эксцентриковой втулки необходимо убедиться, что внешние торцы двух шестерен находятся на одном уровне.
