Люк в деревянном полу своими руками. Люк смотровой в деревянном полу своими руками. Част. Вырез в полу.

Здравствуйте.

Двадцать пять лет в подпольное пространство моего дачного летнего дома никто не заглядывал.

Все дело в том, что посмотреть, что делается под домом, как чувствует себя фундамент, деревянные лаги и другие части конструкции дома в подполье, невозможно, из-за отсутствия доступа.

С началом работ по ремонту и утеплению полов первого этажа, дачного летнего дома, появилась возможность изготовить в деревянном полу, в одной из комнат, простой смотровой люк.

Фото 1. Делаю люк в деревянном полу своими руками.

Перед началом проведения работ по выпиливанию люка в деревянном полу летнего дачного дома, необходимо определиться с местом, где будет вырезан люк.

Крышка люка в подполье, будет накрыта сверху фанерой и ламинатом. По периметру стыковочного шва люка будет смонтирован декоративный, профильный алюминиевый порожек.

Если люк будет вырезан в проходном месте, то декоративные порожки, обрамляющие люк, будут мешать комфортному хождению по крышке люка.

Фото 2. Делаю люк в деревянном полу своими руками.

Безусловно, крышку люка можно накрыть половичком или расстелить ковровую дорожку. Однако пол всей комнаты будет застелен ламинатом, и нет желания еще и накрывать люк какими-либо ковровыми покрытиями.

Крышка люка должна быть в свободном доступе, поэтому места для люка, на которых будет размещена крупная и тяжелая гостиная мебель, тоже не подходят.

Я выбираю место для люка, где в будущем будет стоять небольшое мягкое кресло, которое можно без труда отодвинуть, чтобы добраться до крышки люка.

Фото 3. Делаю люк в деревянном полу своими руками.

Определившись с местом, где будет вырезан люк, делаю разметку. По 20 сантиметров отступаю от внутренней стены и от печки.

Для комфортного погружения в люк, определяюсь с размерами крышки люка, которые составили 50 сантиметров на 65 сантиметров.

Крышка люка, ее базовая часть, будет сделана из отрезанных кусков половой доски. Чтобы доски не рассыпались при выпиливании люка, скрепляю их двумя удерживающими обрезками вагонки.

Фото 4. Делаю люк в деревянном полу своими руками.

В углах разметки люка, с внутренней стороны прямоугольника, сверлю сквозные отверстия при помощи шуруповерта и сверла диаметром 10 сантиметров.

Сквозные отверстия в углах разметки нужны для того, чтобы заправить пилку электрического лобзика в пол, для выпиливания напольных досок по линиям разметки.

Сначала пилю две параллельные стороны люка, вдоль половых досок. После, чтобы крышка люка не провалилась, саморезами прикручиваю к доскам два обрезка деревяшек. На фото 4 и 5, они в центре.

Фото 5. Делаю люк в деревянном полу своими руками.

Деревяшки, временно, будут удерживать крышку люка от падения внутрь подпола.

Далее электрическим лобзиком пропиливаю две другие стороны крышки люка, начинаю пилить от просверленных углов.

Если работы по изготовлению люка временно прерываются, щели между закрытой крышкой люка и полом можно заклеить малярным бумажным скотчем, защитившись от сквозняков.

Фото 6. Делаю люк в деревянном полу своими руками.

Далее, работы по изготовлению люка продолжатся, после завершающей подготовки всего периметра пола к утеплению и укладке на пол фанеры.

В следующих статьях я расскажу о дальнейших поэтапных действиях с пространством и крышкой люка. Не пропустите!

Делайте своими руками! У Вас все получится!

Возможно, мой опыт и знания пригодятся Вам. Спасибо что до конца дочитали эту статью. Подписывайтесь на канал, чтобы не пропустить новые публикации. Делитесь статьей в соцсетях, жмите на палец вверх, если хотите. Большое Спасибо!

Люк в подвал под линолеум своими руками. Требования к скрытым люкам в погреб

Наличие подвала на даче или в частном доме имеет ряд неоспоримых преимуществ. Подсобное помещение расширяет полезную площадь и обеспечивает теплое, сухое половое покрытие первого этажа. Недостаток погреба – увеличение стоимости строительства. Иногда расходы на возведение подвала достигаю ¼ суммы общей сметы на постройку всего дома. Некоторые стараются сэкономить, сделав часть работы самостоятельно.

Обустройство подвала подразумевает организацию отдельного или встроенного входа. Это может быть обычная дверь или ляда (люк в поле). Если подвал расположен в жилом доме, то размещают скрытый люк. Чтоб выполнить работу самостоятельно надо продумать все заранее, учитывая основные требования к скрытым конструкциям такого типа.

Размеры люка выбираются в соответствии с помещением и основным предназначением погреба. Минимальные габариты – 75*75 см.
Место расположения ляда лучше выбирать не рядом со стеною. Дверца должна распахиваться без каких-либо затруднений. Важно, чтоб открытая крышка не задевала предметы на полу и мебель.
Погреб надо обустроить простым и удобным механизмом открывания.
При весе дверцы более 10 кг люк желательно обустроить электроприводом.
Размеры люка должна полностью соответствовать шахте подвального помещения, а стыки – быть герметичными.
Следует позаботиться о надежных опорах по периметру люка. В течение дня на крышку будут наступать много раз, и она должна выдерживать вес всех домочадцев.
Напольный люк желательно оснастить системой плавного открытия/закрытия (газлифтом). Если в доме есть животные и дети, то понадобится фиксирующее устройство, ограничивающее доступ в подвал.
Материал изготовления крышки подбирается в соответствии с имеющейся или предполагаемой отделкой пола. Например, если уложена древесная доска или ламинат, то крышка монтируется из дерева.

Как вырезать люк в деревянном полу. Люк в полу для коммуникаций

Как сделать напольный люк в полу для коммуникаций из дома в подвал, смотрите мой мастер класс с фото.

В частном доме коммуникации далеко не всегда удобно, а порой даже невозможно, располагать в зоне видимости и доступности.

У нас люк в полу имеет назначение всей канализационной системы. Ведь, согласитесь, не поставишь же канализационные трубы в самой ванной комнате, рядом с раковиной, душевой кабиной и унитазом…

Однако, к коммуникативным линиям путь нужен обязательно — для их монтажа, во-первых, да и для последующего устранения возможных неполадок. Именно с этой целью и был сделан напольный люк, ведущий из дома в подвал.

Мы получили и отделение коммуникаций для ванной. и обеспечение прохода к ним.

Наш деревянный напольный люк был выпилен давно, но вот удобство его открывания, создали совсем недавно, когда это, собственно, и потребовалось.

Начнем издалека. Когда была построена вторая часть дома, и когда был сделан «черновой» пол, его обшили листами ДВП. Тогда же и сделали люк в полу своими руками.

Прежде всего, нужно определить его место расположения. Где угодно сделать напольный люк не получится. Нужно учитывать размер самого люка, и расстояние о бревен, на которых держится пол.

Прикидываем, где какая комната будет, и в коридоре, по возможности, недалеко от стены, выпиливаем люк. При этом, его нужно крепить саморезами насквозь к остальному полу, чтобы он не провалился в подвал.

Корректировка размеров крышки люка

Петли на люк

К самому люк прикрутили мебельные петли, чтобы с открыванием не было проблем. Когда петель не было, открывать его было крайне тяжело, и без мужской силы, просто нереально сделать.

Чтобы не дуло из подвала в дальнейшем, боковины можно утеплить не толстым уплотнителем. Но мы сделаем это чуть позже…

Фиксация открытого люка

Теперь, когда петли имеются, надо б подумать и о фиксации люка при открывании. В полу ручку особо не приделаешь, можно споткнуться об нее.

Так, мы прибили гвоздем в двух местах ( для прочности) кусочек кожи от ремня на сторону открывания люка.

Проделали в ней отверстие, а не стене, куда будет поворачиваться крышка при открывании, надежно прикрепили крючок.

Вот такой нехитрый и, крайне удобный механизм, — поднял – зафиксировал крючком. Убрал крючок – люк закрылся.

Механизм для поднятия люка погреба

Многие хозяева усадебных домов (особенно кирпичных, с заглублённым бетонным фундаментом) обустраивают в подполье помещение для хранения продовольственных припасов: солений, варенья и т.п. В нашем доме тоже имеется такой подвал с входом через люк в полу. Люк закрывается довольно массивной крышкой, приподнять которую даже мне было тяжело, не говоря уже о жене или сыне. Пришлось подумать, каким образом облегчить процесс открывания-закрывания.

В голове сформировались и вводные требования к «помогающему» механизму:

— без электропривода (поскольку в подполе достаточно влажный воздух)

— из недефицитных материалов

— чтобы в положении «открыто» механизм не мешал входящему и удерживал от падения крышку

— чтобы в положении «закрыто» механизм ни во что не упирался и всегда был готов к работе

— чтобы механизм имел возможность регулировки помогающего усилия.

Рассматривались различные варианты, но все они по разным причинам были отвергнуты.

Но как-то в мастерской большого гаража на глаза попался свёрток в промасленной бумаге с дверной пружиной, ставшей главной частью в тут же придуманном механизме.

В комплекте оказались:

— пружина витая никелированная

— крепление левое дверное:

— крепление правое косячное

— вставка в пружину с отверстиями

— пруток стальной для регулировки усилия

Для создания полноценного облегчающего механизма потребовалось добавить несколько простых деталей:

— тягу из калиброванной проволоки с кронштейном шарнира

— тягу с трубками шарниров

— кронштейн крепления к крышке

— два болта М6х50 с гайками.

Придумал — и за дело!

Вырубил зубилом заготовки кронштейнов, зачистил кромки, просверлил по два отверстия диаметром 6 мм и загнул в тисах, согласно чертежу. В кронштейнах разметил и просверлил четыре отверстия диаметром 5 мм под шурупы крепления. Затем отрезал от калиброванного прутка диаметром 8 мм тягу и приварил её к кронштейну. Наконец, от трубки диаметром 12 мм отрезал заготовки тяги с поперечными втулками, зачистил кромки и сварил их в общий узел.

Пружину прикрутил вдоль лаги пола (брус 150×150 мм), а кронштейн крепления — к продольной доске крышки подполья (доска 50×150 мм).

С тех пор и облегчился процесс посещения домашнего подполья в маленькой и дружной семье.

А. МАТВЕЙЧУК, г. Заводоуковск, Тюменская обл.

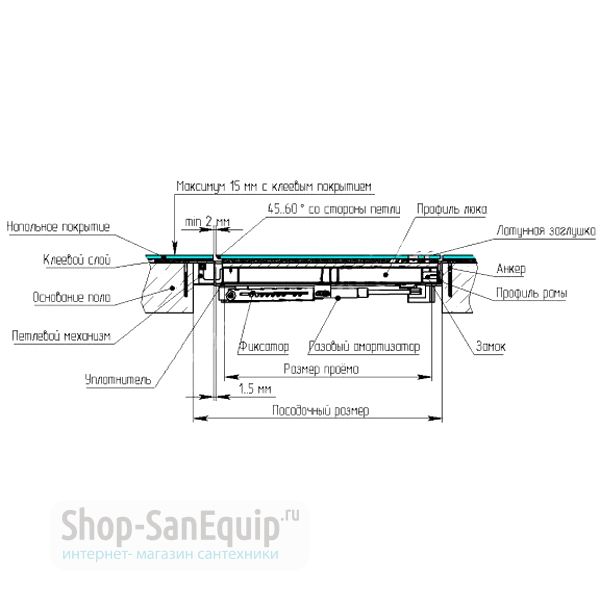

Как положить ламинат на крышку люка. Устройство потайного люка

Потайной люк подвала под покрытие ламинат становится его крышкой и в то же время остается незаметным на поверхности напольного покрытия.

Суть заключается в том, что крышка замаскирована под цвет и рисунок ламината. Такое покрытие укладывается в специальную выемку на крышке. Она позволяет уложить все необходимые подручные материалы. В основном такое углубление не превышает 2,5 см в глубину, этого достаточно для укладки ламината и других подручных материалов.
Крышка крепится к проему в полу на специальную раму, которая изготавливается из качественного материала, прочного и надежного.
Крышка оборудована резиновыми или силиконовыми уплотнителями, которые защищают подвал от попадания в него пыли, грязи или разнообразных запахов. Также уплотнители герметизируют швы, через которые проходят холод и влага из подвала, а они для ламината становятся разрушающими. В следствии чрезмерной влажности происходит разбухание ламинатного покрытия.
Главная особенность невидимого люка то, что он не выступает за уровень пола. Это условие должно быть применимо к самой крышке и установленной фурнитуре.
Ручка для открывания крышки бывает двух видов:
Съемный механизм, представлен в виде прорезанных специальных отверстий, в которые вставляется съемная ручка.
Встраиваемая фурнитура имеет толщину покрытия. Для ее установки в ламинате вырезается отверстие, в которое и прикручивается эта ручка, соответствующего цвета.

Люк деревянный. Скрытый люк в погреб своими руками: монтаж и отделка | Строительный портал

Технология по созданию напольного скрытого люка включает несколько этапов: выбор и приобретение материалов, подготовка инструментов, составление чертежа и непосредственно – сооружение конструкции. Основные требования к обустройству ляда и пошаговый ход выполнения работ описан в статье.

Требования к скрытым люкам в погреб

Недостаток погреба – увеличение стоимости строительства. Иногда расходы на возведение подвала достигаю ¼ суммы общей сметы на постройку всего дома.

Некоторые стараются сэкономить, сделав часть работы самостоятельно.

Размеры люка выбираются в соответствии с помещением и основным предназначением погреба. Минимальные габариты – 75*75 см.
Место расположения ляда лучше выбирать не рядом со стеною. Дверца должна распахиваться без каких-либо затруднений. Важно, чтоб открытая крышка не задевала предметы на полу и мебель.
Погреб надо обустроить простым и удобным механизмом открывания.
При весе дверцы более 10 кг люк желательно обустроить электроприводом.
Размеры люка должна полностью соответствовать шахте подвального помещения, а стыки – быть герметичными.
Следует позаботиться о надежных опорах по периметру люка. В течение дня на крышку будут наступать много раз, и она должна выдерживать вес всех домочадцев.
Напольный люк желательно оснастить системой плавного открытия/закрытия (газлифтом). Если в доме есть животные и дети, то понадобится фиксирующее устройство, ограничивающее доступ в подвал.
Материал изготовления крышки подбирается в соответствии с имеющейся или предполагаемой отделкой пола. Например, если уложена древесная доска или ламинат, то крышка монтируется из дерева.

Петли для люка невидимки своими руками. Обеспечение плавного хода и ручки

Для люка можно использовать дверные петли. Они прекрасно справятся с нагрузкой от лёгкой крышки. Однако, когда напольные люки выполняются из металла, стоит задуматься о более надёжных вариантах. Обычные петли могут оказаться слишком слабыми.

Плавный ход и фиксация крышки делают напольные люки более удобными в эксплуатации. Кроме того, они нередко помогают избежать травм. Если вы решили установить такой механизм, воспользуйтесь одним из следующих способов. Помните о том, что во время монтажа крышка люка должна быть открыта.

Воспользуйтесь пружинными петлями от капота машины. Этот вариант идеален для лёгкой металлической или деревянной крышки.
Газовые амортизаторы пригодятся в том случае, если крышка люка выполнена из тяжёлого материала. В продаже можно найти амортизаторы различной мощности, подходящие для самых разнообразных люков.

Все необходимые параметры можно узнать, рассчитав вес конструкции. Точки крепления следует отметить так, чтобы полностью разгруженный механизм позволял крышке открываться перпендикулярно.

Ручка крышки люка обычно делается потайной или складывающейся. Существует ещё один вариант – необычное устройство, представляющее собой углублённую чашу. Её нужно врезать в поверхность люка. Также можно использовать съёмную ручку. Она поможет предотвратить случайное открытие крышки маленькими детьми. Если вы собираетесь сделать всё своими руками, выбирайте более простой вариант, который не предполагает сложных работ с металлом.

ПолСпец

Какой клей для линолеума на бетонный пол лучше использовать и как именно
Самое простое напольное покрытие — линолеум. Настелить его можно самостоятельно, но иногда у новичков возникает вопрос: как наклеить линолеум на бетонный пол и надо ли это делать. Опытные строители считают, что сухим методом — без приклеивания полотна к основанию — можно стелить линолеум только в небольших помещениях (кухня, прихожая).

Наливной пол на наливной пол — можно ли так делать слоями и почему
Финишное покрытие из керамической плитки пользуется заслуженной популярностью благодаря стойкости к истиранию, влаге, долговечности. А производители способствуют актуальности этого древнего материала, выпуская все новые и новые коллекции с разнообразным цветом, рисунком, фактурой и размерами плиток.

Как выровнять линолеум – способы выпрямления материала
Линолеум — простое и удобное финишное покрытие для монтажа своими руками. Но его мягкость и эластичность могут создавать трудности. Так как этот материал хранится в рулонах, то разложенное на полу купленное покрытие имеет волны и морщины.

Какой наливной пол для наружных работ выбрать – доступные варианты
Наливные полы для внутренних работ уже оценили профессионалы и домашние мастера. Мелкодисперсные смеси удобны в работе и образуют ровную и гладкую поверхность. Теперь производители пошли дальше и предлагают наливной пол для наружных работ.

Какой греющий кабель для теплого пола лучше использовать и как его укладывать
Система «теплый пол» является сильным конкурентом не только для электрических каминов и конвекторов, но, в некоторых случаях, и для центрального отопления. Греющий кабель для теплого пола монтируется под напольное декоративное покрытие, не занимает полезную площадь и не «участвует» в интерьере комнаты.

Как заменить одну доску ламината – варианты ремонта пола
У ламинированного покрытия множество достоинств, среди которых высокая прочность и устойчивость к механическим воздействиям. Через некоторое время пол из него может частично прийти в негодность и тогда приходится решать проблему, как заменить испорченный ламинат.

Как самому положить ламинат – пошаговая инструкция по укладке
Одно из самых распространенных и популярных напольных покрытий – это ламинат, пример которого можно увидеть на фото. Кроме того, его монтаж – достаточно простая работа, с которой можно справиться самостоятельно. Владельцы недвижимости нередко задумываются, как положить ламинат на пол своими руками, ведь в этом случае ремонт обойдется гораздо дешевле, чем если обратиться к специалистам за помощью.

Для чего нужна подложка под ламинат – виды и особенности применения
Ламинат по праву считается стильным, практичным, недорогим и комфортным покрытием, которое быстро приобрело популярность. Он прост в уходе и служит много лет при условии правильного проведения монтажа. В процессе работы под ламинат помещают подложку, которую нужно не только грамотно выбрать, но и уложить.

Как сделать деформационные швы в бетонных полах и зачем они нужны
В настоящее время продолжают пользоваться популярностью бетонные полы. Такие заливные поверхности под воздействием высоких температур расширяются, а в холодное время года происходит обратный процесс. Движение полотна приводит к появлению дефектов в стяжке и для устранения их последствий устраивают деформационные швы в бетонных полах.

Заливка теплого пола – как правильно сделать стяжку
При обустройстве цементно-песчаных (бетонных) стяжек необходимо строго придерживаться технологии выполнения работ. В противном случае такое основание под пол с обогревом может треснуть в результате постоянного изменения температуры нагрева теплоносителя, передвигающегося по отопительному контуру.

Как сделать деревянный пол на бетонном основании – простое и понятное руководство по монтажу
Популярность деревянного напольного покрытия не становится меньше уже на протяжении многих веков. Несмотря на появление новейших технологий, самовыравнивающиеся полимерные полы не способны составить им конкуренцию. Можно выполнить настил деревянного пола своими руками, если учесть все нюансы работы.

Замена полов в деревянном доме на бетонную стяжку
Даже качественно уложенное напольное покрытие, сделанное из натуральной древесины, со временем требует ремонта. Пришедшие в негодность доски демонтируют, а на их место устанавливают новые элементы. В некоторых случаях выполняется замена полов в деревянном доме на стяжку из бетона.

Как сделать порог у входной двери и из какого материала
Вне зависимости от того, где он установлен – у входной двери, между комнатами или перед выходом на балкон, порог выполняет много функций. Эта полезная конструкция предназначается для улучшения условий проживания.

Как сделать теплый водяной пол со стяжкой и без неё – последовательность действий
Система теплый пол – хорошее дополнение к традиционному способу обогрева дома. Благодаря ей не только напольная поверхность становится теплой, но и повышается температура во всем помещении. Как самому сделать теплый пол от отопления, чтобы он получился надежным и эффективным?

Как рассчитать водяной теплый пол – советы от специалиста
Невозможно смонтировать теплый пол без проведения соответствующих расчетов. От их результата зависит протяженность отопительного контура, количество труб, рабочие параметры циркуляционного насоса и количество требуемого тепла для конкретной конструкции водяного обогрева напольного покрытия.

ПолСпец

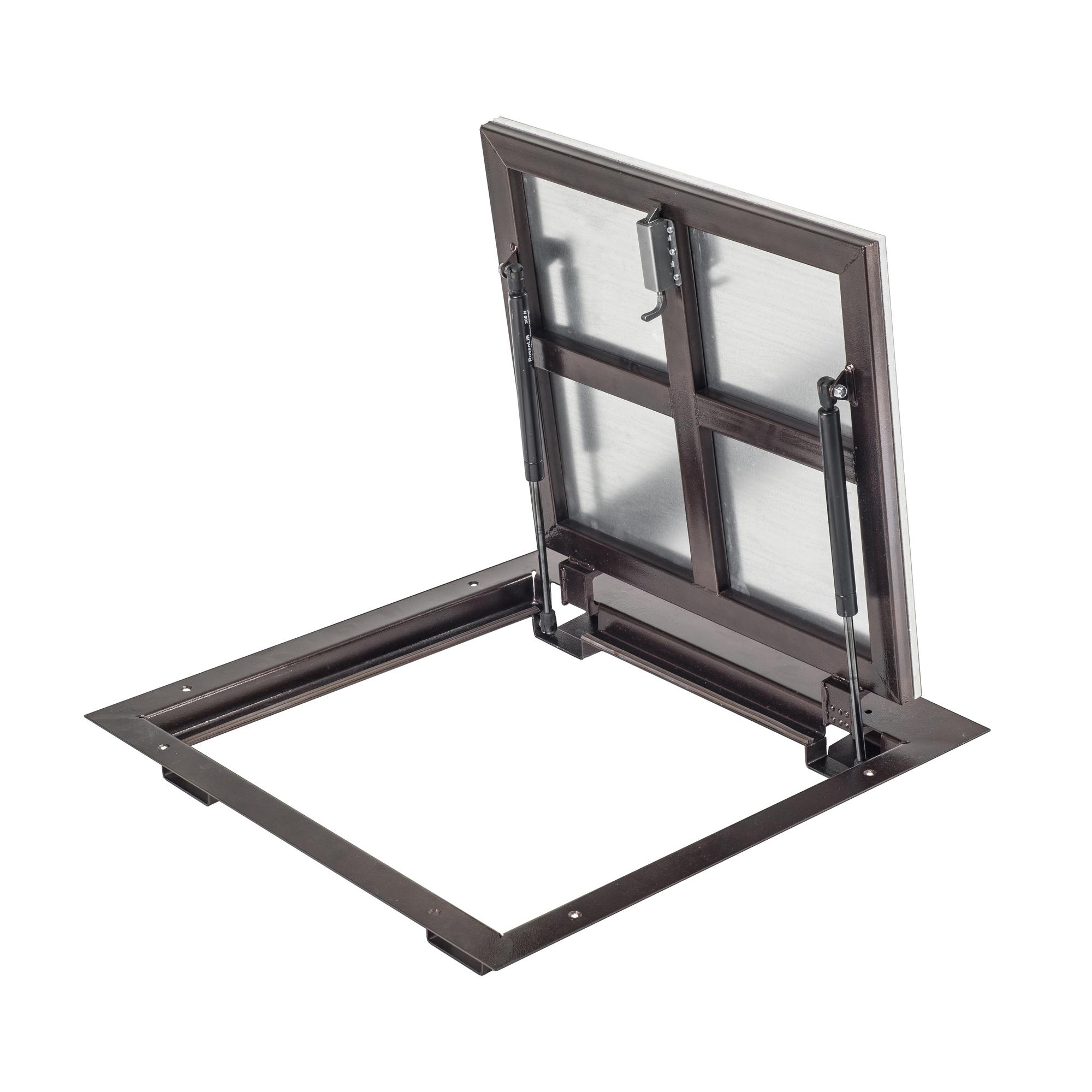

Делаем невидимый люк в деревянном полу дома на 100%

Установка люка в деревянный пол по лагам во многом схожа с монтажом в бетонное перекрытие. Для этого нам понадобится готовый напольный механизм скрытого монтажа из стальной трубы или уголка. Почему мы рекомендуем ставить металлические изделия заводской сборки?

Стальной корпус прочнее деревянного и не играет в полу.

Жесткая рама сохраняет форму и не рассыхается от влаги.

Врезные деревянные крышки скрипят.

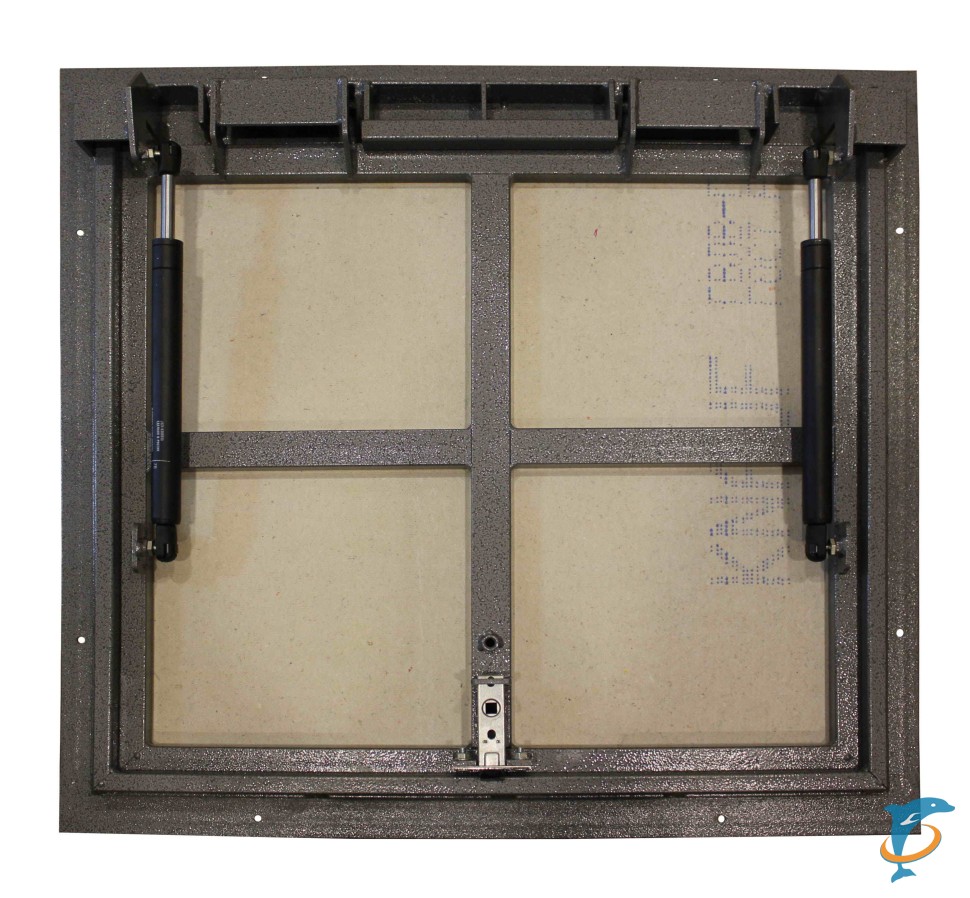

У металлических каркасов вся фурнитура (петли и ручка) спрятана внутрь подполья — лицевая поверхность гладкая.

Для выставления наличника рамы и гипсоволокна крышки в уровень нулевой отметки чернового пола выберите четверть в перекрытии глубиной до 5 мм х шириной 50-63 мм (в зависимости от марки уголка, примененного при производстве коробки). По месту возможно придется выпилить посадочные углубления для петлевых кронштейнов (см. правое фото сверху). Выставьте коробку в уровень так, чтобы створка закрывалась без перекосов и плотно ложилась в четверть основания по всему периметру. Закрепите раму к межэтажному перекрытию деревянного дома через монтажные отверстия по контуру.

При установке использован Sтелс в подвал с утеплением 1000*700п.

Осуществите укладку финишного напольного покрытия в помещении. На гипсоволокно крышки и на раму финишное покрытие фиксируется жидкими гвоздями. Обязательным условием равного межплиточного зазора является общая высота напольного покрытия (с учетом клея или подложки) 15 мм и обработка кромки облицовочного материала со стороны петли под углом 60º.

Хотите обшить пол доской и легко открывать створку? Выставьте и закрепите дверь на расчетную глубину, снимите гипсовую плиту с крышки и приверните на каркас полотна половую доску необходимой толщины. Со стороны оси, обращенной к петле, выполните запил кромки дерева под углом по месту для бесконтактной траектории открывания крышки в деревянном полу дома.

Если Вы обшиваете дверь в подпол деревом, удобнее использовать люки АМО, так как на каркасе полотна нет стального листа в отличии от моделей Sтелс.

<br />

Перейти в каталог!

Люк в подвал своими руками

Автор: Николай Стрелковский

Обновлено: 24.02.2019

Когда в доме имеется подвал или погреб, необходимо сделать к этим помещениям удобный доступ. Если установить дверь и построить полноценную лестницу достаточно накладно, то предусмотреть люк гораздо проще и дешевле. Многие не представляют, как лучше соорудить такую дверку — приобрести готовую или смастерить самому. Сегодня мы ответим на все эти вопросы. Итак, как сделать люк в подвал своими руками?

Люк в подвал своими руками

Содержание статьи

Особенности устройства люка в подвальное помещение

Люк – это не просто декоративная дверца, прикрывающая вход. Он выполняет вполне конкретный функционал.

Является частью пола, а значит, должен хорошо выдерживать нагрузки от хождения людей по поверхности.
Разделяет помещения, а соответственно, должен не пропускать сырость, запахи, температуру.
Качественно смонтированное изделие не будет выделяться на фоне остального интерьера, а наоборот, станет его гармоничной частью.

Деревянный пол – деревянный люк

При этом хороший люк должен иметь:

систему запирания, чтобы предотвратить его открывание малыми детьми;
упоры, чтобы не случилось самопроизвольного закрывания, когда человек находится внутри;

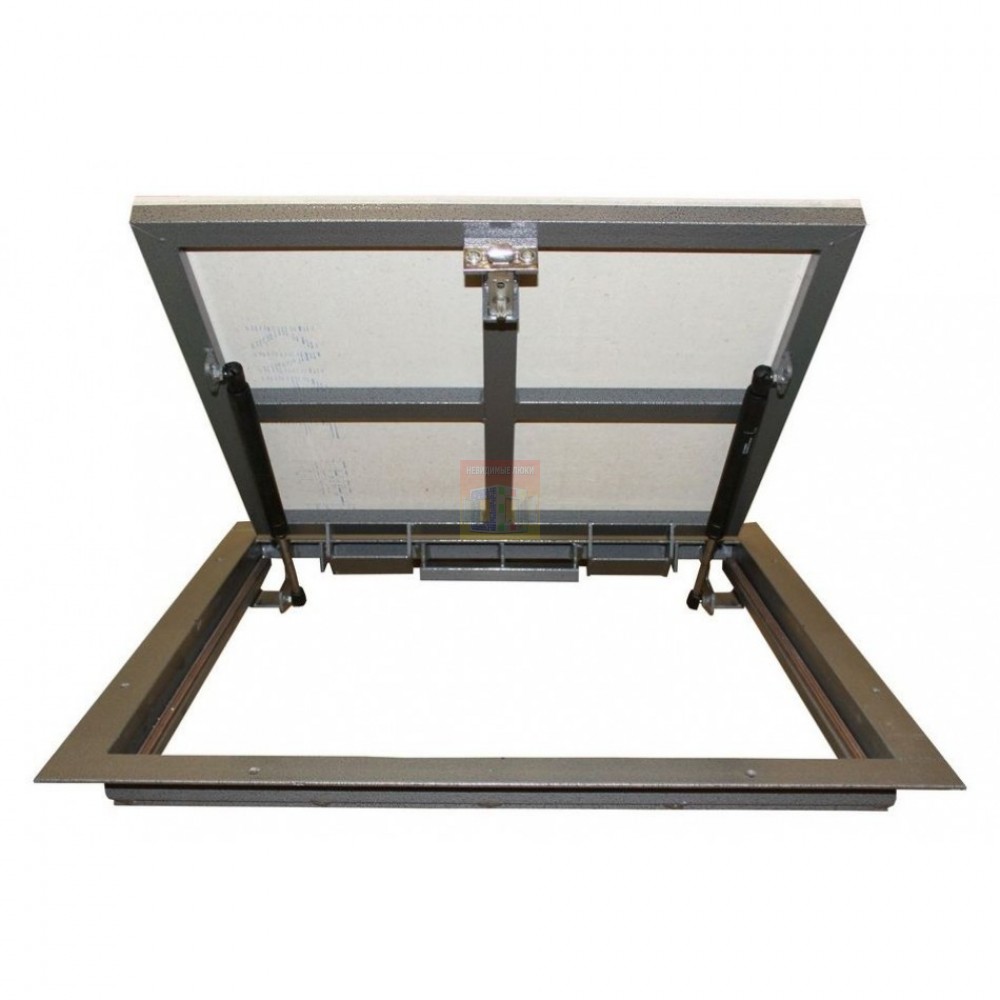

газлифты, чтобы облегчить поднятие и опускание механизма. Они смягчают удары при опускании крышки, что способствует сохранности отделки пола;
поручни, за которые будет удобно держаться во время движения.

Принципы устройства люка

Все перечисленное реализовано в большинстве магазинных изделий, которые, однако, стоят немалых денег. Поэтому многие берутся за составление чертежей и монтаж самостоятельно.

Важные моменты при установке люков

Разрабатывать проект люка желательно на этапе строительства дома. Вы заранее должны зунать, где и что будет располагаться, чтобы избежать неприятных накладок в дальнейшем. Обратите внимание на следующие моменты.

Люк поднимается в сторону от лестницы

Выбирая место, не жмитесь к стене, лучше, наоборот, сделать все ближе к центру помещения, куда постоянно будет открыт доступ. Вдоль стен ставят мебель и, расположи вы там люк, пространства может просто не хватить. Также близость стен может помешать нормальному открыванию люка, например, тот будет постоянно задевать отделку.
Вход часто делают с кухни. Заранее продумайте, в каком месте вы установите стол, чтобы не пришлось его постоянно двигать.
Проем в перекрытии следует сделать так, чтобы усиленный каркас люка в него свободно умещался по краям, то есть он должен иметь ступенчатое строение. Этот момент также позволит качественнее замаскировать изделие.
Размеры люка и проема под него должны соответствовать габаритам пользователей. Тут все и так понятно.

Большой удобный люк на деревянном перекрытии

Из чего и как сделать люк самому

Вы можете предусмотреть самую простую конструкцию из досок, или построить что-то по-настоящему функциональное и надежное — из металла. Каждый вариант имеет право на жизнь и может пригодиться в разных ситуациях. Для начала давайте разберем полное строение этого механизма.

Основу его составляет рама – практически во всех случаях эта деталь сваривается из металлического уголка. На фото рама сделана так, что укладывается в прямоугольный проем со снятой по краям фаской на ширину и толщину внешней части. Большинство самодельных моделей предполагает другое расположение. Представьте, что уголок провернут на 90 градусов против часовой стрелки, то есть он формирует полочки, в которые можно уложить щит из любого материала. Такой вариант проще в реализации, да и по характеристикам особо не уступает.
Строение люка
Крышка люка – эта деталь должна быть очень прочной, так как именно она будет нести все нагрузки. В ее основе находится крепкая рама, поверх которой устанавливается основной материал (металл, дерево, фанера, ОСП и прочее). В магазинных люках каркасы обшивают гипсоволоконными листами, которые и прочность неплохую имеют, и адгезию к цементным растворам и клеям, что облегчает процесс отделки.
На передней части люка устанавливается скрытый замок, который управляется снаружи при помощи ключа четырехгранника. Соответственно, под язычок замка в раме должно быть предусмотрено ответное гнездо.
Соединяются эти две детали при помощи петель. Тут могут быть установлены простые дверные петли – их недостаток в том, что они остаются на виду, капотные петли от автомобиля – можно приобрести за копейки на любом авторазборе, и прочие скрытые конструкции, например петля-пантограф, угловая петля или шарнирные модели с пружинами.
Скрытая петля-пантограф
Также они связаны подъемными газовыми механизмами – на самоделки их ставят редко и совершенно зря. Эти детали стоят недорого, но помогают с легкостью поднимать даже увесистые люки, плюс они являются эффективным упором, препятствующим самозакрыванию дверцы. Покупая газлифты, не стоит экономить. Недорогие китайские изделия не служат долго и могут подвести в любой момент.
Внутри рамы по контуру прокладывается уплотнительная резинка, которая не даст проникать из подвала запахам и сырости. Также она смягчает касание крышки люка рамы при закрытии.
Нередко крышка люка дополнительно утепляется. Для этого используется пенополистирол или пенополиуретан.

Люк-невидимка

Как выбрать материал? Правильнее всего будет посмотреть на сам пол и сделать люк таким же. Это гарантированно позволит облицевать поверхность одним и тем же отделочным материалом.

Варианты изготовления люка

Теперь давайте рассмотрим пошаговые процесс изготовления простого люка из досок и установки магазинного варианта.

Самодельный деревянный люк

В работе нам понадобится самый простой столярный инструмент:

молоток;
шуруповерт;
электрический лобзик или циркулярная пила и ножовка;
шлифовальная машинка или терпение на пару с наждачной бумагой;
малярные кисти.

И материалы.

Обрезная доска – нужно взять толщиной минимум 30-35 мм, чтобы она не прогибалась при нагрузках. Обратите внимание, материал не должен иметь выпадающих сучков и трещин, которые снижают его прочность.
Прочные доски
Также понадобится брус, из которого будет сделан каркас крышки люка. Как вариант, можно использовать стальную прямоугольную трубу – это очень практично и надежно.
Оцинкованные саморезы – эти метизы очень крепкие, не коррозируют и выдерживают высокие нагрузки на излом. Оксидированные брать не стоит, так как им присущи все перечисленные недостатки. Если дерево будет крепиться к металлическому каркасу, нужно купить саморезы по металлу с буром.
Саморез по дереву
Материал рамы для люка выбирается по факту. Опять же, это может быть брус внутри деревянного перекрытия или конструкция из стального уголка.
Петли – на их выбор также влияет тип рамы и тот дизайн, который вы разработаете. Мы рассмотрим самый простой вариант на дверной петле.
Чтобы украсить люк можно покрыть дерево слоями морилки и прозрачного лака.

Таблица. Выполняемый порядок работ.

Шаги, фото	Описание
Шаг 1 — отметка первой доски	Как видно из фото, по периметру проема уже установлена металлическая рама. Она крепится к бетону при помощи анкеров из арматуры, забитых в его толщу. К анкерам уголки присоединяются сваркой. Начинаем мы с разметки досок под крышку люка. Нам нужно поочередно укладывать их внутрь конструкции, упирать в дальнюю сторону и делать метку на 5 мм от края, чтобы получить технологический зазор.
Шаг 2 – продолжение разметки по угольнику	Торцы досок должны быть ровными. Для точной разметки используем столярный угольник.
Шаг 3 – резка досок	Берем циркулярную пилу и отрезаем от доски лишнее. То, что получилось, укладываем в раму и переходим к следующей заготовке. Таким манером заполняем весь проем. Последнюю доску, скорее всего, придется подрезать еще и по ширине. Совет! Если финишная доска оказалась ну очень узкой и нет уверенности в ее надежности, советуем с каждой предыдущей доски снять по 1-2 сантиметра, выровняв ширину всех деталей. Это долгая и кропотливая работа (без профессионального инструмента), но безопасность превыше всего.
Шаг 4 – периметральная обвязка	Прямо на уголок под доски кладем рейку, которая свяжет друг с другом все детали. Тут нужно точно рассчитать толщину, чтобы крышка не выступала над стальным уголком. Если доски итак стоят заподлицо, то каркас нужно сместить немного к центру, чтобы он не попадал на уголки.
Шаг 5 – косая перевязка	Затем переворачиваем уже практически сформированную крышку и для большей прочности устанавливаем несколько дополнительных перевязок. Располагать их нужно под углом.
Шаг 6 – установка петель	Снимаем крышку и устанавливаем ее на ребро. С торца к доскам крепим на саморезы дверные петли
Шаг 7 – крепление петель к металлу	Наступила самая сложная часть. Необходимо в открытом положении зафиксировать люк и приподнять его так, чтобы он встал на запланированный уровень. Для этого устанавливаем подпорки из любого удобного материала. Если крышку некуда опереть, ищем помощника, который придержит конструкцию, пока вы будете устанавливать крепеж. Для связки берем саморезы по металлу с буром. Если уголок слишком толстый, предварительно насверливаем отверстия дрелью.
Шаг 8 — установка ручки	В нашем случае ручка будет самой простой, так как люк этот располагается в гараже, где особой красоты не требуется. Выбираем подходящий вариант и крепим его на саморезы.
Шаг 9 – бюджетная обработка машинным маслом	Далее поверхность крышки тщательно шлифуется. Если получились перепады по высоте досок, то пригодится и электрорубанок, чтобы вывести поверхность в единую плоскость. Затем наносится слой декоративного состава. На фото мастер взял машинное масло и пропитал им древесину – интересное решение, продиктованное обилием влажности в помещении. Можно также использовать любой тонирующий состав, например, морилку. После ее высыхания древесина повторно шлифуется и покрывается бесцветным лаком для красоты и дополнительной защиты.

Вы увидели сооружение самой простой конструкции. Если выполнены все технические моменты, дерево отшлифовано и качественно покрыто ЛКМ, использовать его можно смело внутри дома. Как вариант, вместо покраски можно набить или наклеить сверху любой отделочный материал – линолеум, ламинат и даже керамическую плитку. Последнее возможно только при использовании эластичных полимерных клеев, которые будут выдерживать температурные и влажностные деформации древесины. Отличным решением станет силиконовый герметик – много его не уйдет, так как площадь люка небольшая.

Конструкцию эту можно даже еще упростить. Для этого вместо досок покупаем листовой материал – фанеру 20-ку или ОСП листы. На такое основание класть керамику будет еще проще и надежнее.

Прочная металлическая рама

Можно пойти по тому же пути, что используют производители таких люков. В работе вам понадобится сварочный аппарат, удобный широкий стол, система упоров на нем, струбцины и стальная профилированная труба прямоугольного сечения.

Лучше, если стол будет сделан из ДСП или фанеры, чтобы прямо на нем можно было расчертить разметку и смонтировать систему упоров. В качестве последних можно приспособить стальные мебельные уголки, прикрутив их на саморезы. На чертеже внутреннее пространство каркаса разбейте на ячейки размером не более 30х30 см.
Упоры не дают деталям смещаться во время сварки
Нарежьте трубы на отрезки нужной длины. Те из них, что формируют внешнюю часть рамы крышки, зарезаются на концах под углом 45 градусов, как это показано на фото.
Устанавливаем в систему распоров 4 части рамы и свариваем их между собой – сначала точечно, а потом по всему шву. Для фиксации деталей используйте струбцины и прочие зажимы.
Далее по чертежу ввариваются срединные перемычки.

К готовому каркасу можно смело прикручивать гипсоволокно, фанеру и прочие материалы. Система крепления петель подбирается по месту – тут стоит взять как минимум капотные модели. Также позаботьтесь о приобретении газлифтов, так как люк на металлическом каркасе будет достаточно тяжелым. Остальные действия особо отличаться не будут.

Монтаж и отделка заводского люка

Теперь давайте посмотрим, как устанавливаются готовые решения. В работе вам потребуется только монтажный инструмент: перфоратор, шуруповерт, гаечные ключи, строительный уровень (не всегда).

Снимаем с люка пленку. Обратите внимание, где на раме располагаются монтажные отверстия – крепить к перекрытию нужно вертикально.
Шаг 1 – распаковка люка
Далее установите люк в проем под него и выполните разметку его сторон. Нам потребуется немного углубиться в основание, чтобы выставить раму с ним в одну плоскость.
Если на полу уже имелась отделка, ее нужно демонтировать. В нашем случае лежит плитка, которую мастер будет сбивать, но сначала нужно аккуратно прорезать швы, удаляя затирку. Это позволит не нарушить сцепку соседних плиток с основанием, вибрацией от перфоратора. В примере для работы мастера используют роторайзер.
Шаг 2 — удаление старой отделки
Плитка сбивается перфоратором или зубилом. При этом нужно удалить все слои клея, так как он будет мешать не только установке люка, но и повторной облицовке.
Шаг 3 – демонтаж покрытия
Теперь можно сделать более точную разметку. Ставим люк в проем и видим, что проходить внутрь он не хочет. Нужно немного расширить отверстие. Для этих целей используется режущий инструмент (УШМ). Перфоратор не подойдет, так как можно повредить стяжку. Если перекрытие деревянное, то проще всего работу выполнить циркулярной пилой.
Шаг 4 – примерка люка
Далее по краям делаем ступеньку, толщиной с металл рамы люка. Вся работа легко выполняется болгаркой. Сверхточность при этом не требуется: если срежете глубже – ничего страшного. Главное, чтобы снизу оставалось прочное основание, к которому можно будет прикрепиться на анкера или саморезы.
Шаг 5 – прорезание фаски
Делаем разметку по монтажным отверстиям. Карандаш в них не пролезет, поэтому используем тонкую отвертку или шило. Снимаем люк и перфоратором бурим бетон для установки крепежа.
Тут стоит проявить внимание. По краям бетон очень часто лопается. Это может произойти не только во время сверления и затягивания анкера, но и при хождении по люку. Поэтому нужно добиться устойчивого положения изделия даже в незакрепленном состоянии. Сам же бетон лучше просверлить без удара, используя перьевое победитовое сверло для керамики.
Неармированная стяжка таким сверлом проходится без особых усилий
Хорошо очищаем бетон от пыли и смачиваем его. Наносим монтажную пену небольшим слоем на участки между отверстиями подальше от внешнего края. Кладем люк на место и затягиваем саморезы – лучше брать оцинкованные. Проверьте положение люка уровнем или правилом – он должен образовывать одну плоскость с полом без перекосов. Если пена где-то выдавилась из-под краев, то сразу же удалите ее сухой тряпкой.
Если откроете инструкцию от люка, то увидите, что производитель советует монтировать плитку на клей «жидкие гвозди» — нам нужен усиленный вариант, лучше на основе синтетических смол (ищите пометку на упаковке – «для керамики»). Также хорошо подойдут силиконовые герметики.
Шаг 6 — обкладка люка кафелем
Обратите внимание, что основная плитка заходит на металлическую раму, окрашенную порошковой краской. Чтобы улучшить качество сцепки плиточного клея в этом месте, предварительно требуется обработка бетоноконтактом.
Сначала подводим плитку к люку со всех сторон. Обязательно выравнивайте швы по правилу, чтобы не допустить даже миллиметровых погрешностей. Этим же инструментом выравнивайте и плоскость готовой поверхности. В работе также пригодятся рулетка и карандаш.
Постепенно обкладываем крышку люка. Следите за качеством реза краев. Чем он ровнее, тем красивее будет результат. Рекомендуется дополнительно шлифовать края на станке или наждачным бруском.
Шаг 7 – люк почти готов
Угол среза плитки в задней части люка должен составить 60 градусов, иначе при открывании она будет упираться в пол и ее со временем вырвет. Такая работа делается только на электрическом плиткорезе.
Последней кладется плитка, в которой делается отверстие под замок. Делаем его тем же перьевым сверлом, чтобы получить ровные края без сколов.
Шаг 8 — отверстие под замок

На фото ниже показан конечный результат облицовки. Люк уже стал практически незаметным, несмотря разницу в швах. После выполнения затирки на виду будет только темный контур.

Готовый результат

Итак, мы с вами рассмотрели два разных варианта подвального люка. Оба по-своему хороши, но меньше возни с установкой занимает модель от завода-изготовителя. По прочности и красоте она также лидирует, но тут уж, смотря с каким самодельным люком сравнивать. Думаем, теперь с выбором справится каждый. Желаем успехов, будьте профессиональны в работе!

Видео — Люк в подвал. Очень удобно!

Видео — Люк в подвал гаража своими руками

Люк в подполье в деревянном полу – как сделать лаз в подпол?

Каким должен быть подвальный люк
Метод построения подвального люка
Последовательность работ
Подвальный люк на газовых амортизаторах
Сооружение люка под облицовку плиткой

Подвал в квартире или частном доме является весьма полезным и нужным помещением, ведь в нем можно хранить запасы на зиму, так как в нем сберегается оптимальная температура в течение всего года, и его можно использовать в качестве склада для лишних вещей.

Обеспечить доступ в такое помещение можно с помощью подвального люка, прорезанного прямо в полу квартиры. Качественно изготовленный люк позволит организовать вход, сделав его незаметным и удобным. О том, как сделать люк в полу своими руками, мы расскажем в нашей статье.

Каким должен быть подвальный люк

Напольный люк в подвал должен отвечать ряду требований, среди которых можно назвать:

эстетичный внешний вид;
гармонирование с общим дизайном интерьера;
надежное и герметичное запирание;
простота замкового механизма;
удобство при открывании люка даже довольно большого размера, необходимость прилагать минимум усилий;
простота конструкции, состоящей из квадратной тонкой крышки и ручки для ее поднятия;
необходимость установки электропривода или иных автоматических приспособлений для открытия крышки весом более 10 кг;
соответствие размеров подвальной шахты и крышки люка во избежание непредвиденных затруднений во время монтажа;
расположение крышки люка заподлицо с остальным напольным покрытием, отсутствие выступающих над уровнем пола элементов;
прочность конструкции подвального люка, способной выдержать многократное прохождение людей.

Стоит отметить, что люки в полу для подвала, должны оберегать жилое помещение от проникновения сырости, не допуская разрастания плесени и грибка. Это требование относится ко всем без исключений подвальным люкам, как простой, так и сложной конструкции.

Метод построения подвального люка

Чтобы сделать люк в полу своими руками, необходимо обзавестись необходимыми строительными инструментами и расходными материалами.

Для работы вам понадобятся:

рулетка;
саморезы для закрепления полотна;
шуруповерт;
электродрель или перфоратор;
сварочный аппарат с набором электродов;
болгарка;
металлические уголки;
железо толщиной до 5 мм;
уплотняющая резинка.

Последовательность работ

Начинать устройство люка в полу следует со сборки металлического каркаса, подходящего по размерам для будущей конструкции. Читайте также: «Как сделать пол в погребе и какие материалы лучше использовать».

Делать это нужно следующим образом:

Из металлических уголков с помощью электросварки нужно соорудить основу для крышки будущего люка, при этом важно оставить по 5 мм зазора до бетонного проема для размещения уплотнителя.
По периметру проема следует разместить прочный резиновый уплотнитель.
Далее нужно определиться с основным материалом, который будет использован для обшивки крышки люка. Это может быть металл, дерево, керамическая плитка, словом, абсолютно любой материал. Главное, чтобы он соответствовал вкусу хозяев и общему интерьеру помещения.
Острые кромки уголков на каркасе следует обточить и подогнать их размеры. При этом верхняя часть крышки должна быть несколько шире, чем нижняя.
При расчете размера каркаса следует учитывать размер полки уголков, чтобы крышка плотно перекрывала проход.
Фиксация крышки люка в проеме чаще всего производится на петлях, обеспечивающих беспрепятственное его открывание. При этом она должна плотно перекрывать вход, чтобы предотвратить попадание влаги внутрь подвального помещения.
Единственное требование к петлям – соответствовать габаритам подвального люка. Такие крепления можно легко приобрести в любом строительном супермаркете. Петли фиксируются с помощью саморезов одной стороной на крышке люка, а другой стороной – на металлических уголках.

Подвальный люк на газовых амортизаторах

Для перекрытия входа в подвальное помещение можно сделать люк в деревянном полу своими руками, оборудованный газовыми амортизаторами.

Подобные люки имеют ряд особенностей:

Металлические конструкции таких изделий обязательно покрывают порошковой краской для защиты от коррозии.
При монтаже каркаса конструкции применяют аргонно-дуговую сварку.
Обшить контур крышки можно любым материалом, по толщине не превышающие 20 мм. В частности, допустимо использование керамической плитки, паркета, дерева, искусственного или натурального камня.

При организации входа в подвал, стоит обращать особое внимание на то, как сделать люк в полу незаметным, чтобы он не выступал над покрытием и не выделялся на общем фоне.

Люк в подвал

Чтобы открывать напольные люки подобной конструкции, необходимо приложить лишь небольшое усилие для поднятия крышки за ручку на небольшую высоту. Всю остальную работу проделывают газовые пружины.

Благодаря газовым амортизаторам люк в подполье в деревянном полу плавно и свободно открывается и закрывается, при этом никаких рывков не наблюдается. А если расчет нагрузки на газовый амортизатор проведен абсолютно правильно, то поднять крышку становится очень легко.

Особая конструкция петель с газовыми амортизаторами позволяет оборудовать даже очень большие и тяжелые люки, без потери их основных свойств – надежности и прочности. При этом для открытия дверца на 90о достаточно одного движения.

Не стоит забывать, что напольные люки в подвал под ламинат нуждаются в резиновых прокладках, расположенных по периметру люка. При наличии уплотнения люк с газовыми амортизаторами предотвратит попадание в подвал посторонних запахов, влаги, а также не допустит появление сквозняков.

Сооружение люка под облицовку плиткой

Люк в полу под плитку имеет ряд отличий в монтаже по сравнению с прочими видами подобных конструкций. Кроме того, такие изделия несколько дороже.

Особенности люков под облицовку плиткой:

В качестве каркаса под плитку используется металлическое корыто.
Открывать люк до полной настройки подъемного механизма и завершения монтажа напольного покрытия – запрещено.

Последовательность действий для изготовления люка выглядит так:

Подъемные петли отсоединяют от крышки.
Размечают места соединения для закрепления люка. Для этого крышку осторожно помещают в проем и регулируют уровень плоскостей.
Верхняя грань люка должна быть вровень с плиткой напольного покрытия.
Отсоединив подъемный механизм, можно уложить крышку в проем на плоский ремень и залить корыто бетонным раствором.
Достать корыто из проема можно по достижении 90 % крепости раствора. После этого все излишки бетона с рамы и внешней части корыта удаляют.
Теперь можно прикрепить подъемный механизм.
Керамическая плитка укладывается на бетонный раствор.
Следует проконтролировать, чтобы между стеной и рамой напольного люка не было никаких зазоров. При наличии таковых, их необходимо заполнить герметиком или монтажной пеной.
На последнем этапе на раму для плотного прилегания крышки следует наклеить уплотняющую резинку.

Таким образом, все работы по обустройству подвальных люков можно произвести самостоятельно, если следовать инструкциям, проиллюстрированным фото и видео материалами. В частности, тогда вы точно будете знать, как сделать напольный люк своими руками, не допустив ошибок.
