Вязка арматуры в ленточном фундаменте: схемы вязки, основные принципы, фото

схемы, расчет диаметра арматуры, расположение по углам и в подошве

Ленточный фундамент имеет нестандартную геометрию: его длинна в десятки раз больше глубины и ширины. Из-за такой конструкции почти все нагрузки распределяются вдоль ленты. Самостоятельно бетонный камень не может компенсировать эти нагрузки: его прочности на изгиб недостаточно. Для придания конструкции повышенной прочности используют не просто бетон, а железобетон — это бетонный камень с расположенными внутри стальными элементами — стальной арматурой. Процесс закладки металла называется армированием ленточного фундамента. Своими руками его сделать несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и сорт арматуры — все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент — требуется проект. С другой стороны, если вы строите небольшое здание, можно попробовать на основании общих рекомендаций все сделать своими руками, в том числе и спроектировать схему армирования.

Содержание статьи

Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

О глубине заложения фундамента прочесть можно тут.

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см².

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см². Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см² (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см²)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см², а это больше чем 2,8 см², которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см². Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см², чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались.  Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

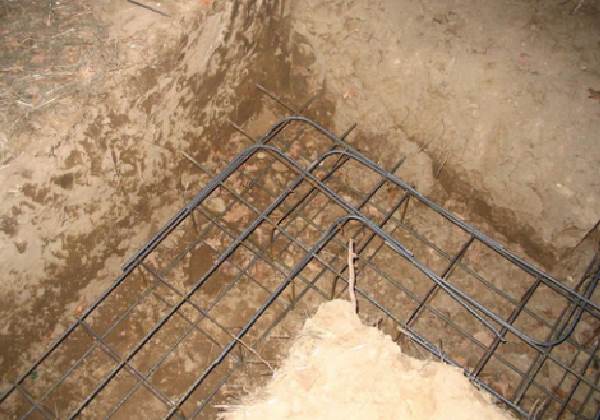

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются  при помощи коротких отрезков прутка.

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20%  — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

О выборе марки бетона для фундамента прочесть можно тут.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

• Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
• Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
• Далее есть два варианта:
  • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
  • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

• Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
• Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
• К стойкам привязывают продольные нитки нижнего пояса армирования.
• В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
• Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
• Привязываются горизонтальные перемычки.

Удобнее и быстрее  всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

Как правильно вязать арматуру на ленточный фундамент: инструкция

Каждый, кто строит дом или баню своими руками, задумывается над тем, как вязать арматуру на ленточный фундамент. Фундамент несет на себе большую нагрузку, поэтому к выполнению задачи необходимо подойти серьезно. Неверная закладка арматуры способна стать причиной преждевременного разрушения фундамента и появления трещин.

Сколько арматуры потребуется?

Для того чтобы узнать количество арматуры, важно знать площадь основания строения и глубину, на которое оно закладывается. На расчеты непосредственно влияют стабильность почвы и ее состав, близость грунтовых вод, конфигурация участка.

Как монтируют каркас?

Каркас для ленточного фундамента монтируют методом вязки. Метод сварки не приветствуется профессионалами. Под воздействием сварки металл подвергается резким температурным перепадам и теряет прочностные характеристики. Вязать каркас достаточно непросто, поэтому лучше делать это с помощниками и использовать специальную мягкую проволоку из стали. Не рекомендуют также применять пластиковые хомуты, так как полученные таким методом соединения будут смещаться вместе с подвижной бетонной смесью внутри опалубки.

Армирование повышает прочностные характеристики ленточного фундамента и позволяет создавать максимально устойчивую конструкцию. При соблюдении всех требований к технологическому процессу ленточный фундамент будет отвечать самым высоким требованиям к долговечности, надежности, способности противостоять высоким механическим нагрузкам и воздействию внешней среды.

Что может понадобиться?

Самостоятельно связать арматуру для ленточного или свайного фундамента можно при помощи самодельного или заводского крючка, используя схемы расположения арматуры внутри конструкции основания из бетона. Торцевые области усиливаются П-образными элементами. Армирование выполняют по специальным схемам, простым перехлестом прутьев армировать углы нельзя. Каркас связывают непосредственно внутри опалубки.

Как укладывают арматуру?

Максимального сцепления с бетоном позволяет добиться ребристая арматура. Ребристые пруты используют для продольных элементов конструкции, на которые приходится наибольшая нагрузка. При монтаже каркаса учитывают, что арматура не должна примыкать к дну траншеи, опалубке и верхней части бетонного основания. Величина отступа – не менее 50 мм. Таким образом, стальные прутья полностью скрываются в бетонной массе, и исключается риск коррозии. Однако углублять арматурный каркас слишком сильно не рекомендуется, так как наибольшая область растяжения ленточного фундамента расположена на его поверхности.

Преимущества армированного фундамента

В качестве основы большинства частных построек используют ленточный фундамент. Он обладает следующими преимуществами:

• относительная конструктивная простота,
• возможность оборудовать подвальное помещение,
• способность выдерживать тяжелые перекрытия,
• отсутствие необходимости использовать спецтехнику.

Ленточный фундамент формируется в зависимости от планировки помещений, он монтируется по всему периметру дома, под несущими стенами и внутренними перегородками. Бетонная масса усиливается в данном случае с помощью каркаса из металлических прутьев. Железобетонная конструкция выгодно совмещает в себе прочностные характеристики обоих материалов и позволяет возводить объекты малоэтажного домостроения, дома, бани, гаражи. Включение каркаса из металлических прутьев в бетонное основание и называется армированием.

Нагрузка на фундамент чаще всего бывает неравномерной, по этой причине в конструкции возникают внутренние напряжения. Причин этому множество: изменения грунта, неровность земельного участка, различный вес определенных частей постройки в силу неравномерной интенсивности использования. Бетон демонстрирует низкие показатели сопротивления растяжению. Стальная арматура обладает высокими пластичными свойствами, что компенсирует недостатки бетона.

Армированный бетон – идеальное решение для ленточного фундамента. Один материал противостоит сжатию, другой – растяжению, вместе они эффективно сопротивляются разнонаправленным нагрузкам, исключая риски разрушения оснований зданий и сооружений. Арматурный каркас увеличивает устойчивость конструкции. Кроме того, правильно проведенное армирование с использованием всех рекомендаций к технологическому процессу в отношении того, как вязать арматуру на ленточный фундамент, позволяет сэкономить средства, необходимые на строительство. Уменьшение массивности фундамента благодаря использованию стальной арматуры снижает фактические затраты бетона.

Купить бетон

Схемы вязки арматурного каркаса

Правильная вязка арматурного каркаса представляет соединение стальных прутьев в виде клетки. Ряды соединяются с вертикальными прутьями под прямым углом. Схема вязки выглядит следующим образом:

• Фрагмент вязальной проволоки длиной 25-30 см сгибают посередине и заводят под стержни, располагая по диагонали к их пересечению;
• Петля, образованная местом сгиба, цепляется крючком, противоположный конец проволоки укладывается над крючком;
• Вращательными движениями крючка создается скрутка из нескольких оборотов;
• Крючок убирается, а концы проволоки загибаются внутрь арматурной сетки.

Если армировать углы методом простого перехлестывания стержней, вы нарушите технологию строительства. Углы армируют согнутыми элементами и усиливают их П-образными анкерами. В противном случае конструкция будет недостаточно жесткой, и фундамент будет подвержен преждевременному разрушению.

Укладка каркаса

Арматурный каркас монтируется непосредственно внутри опалубки, затем внутри него укладываются трубы коммуникаций, и выполняется заливка бетонного раствора. Бетон распределяется равномерно, в несколько слоев. После того, как бетон полностью высохнет, проводятся работы по гидроизоляции фундамента.

Как вязать арматуру для монолитной плиты?

Арматурный каркас используется в монолитной плите фундамента для компенсации растяжения, повышая прочность конструкции в 10 раз. Можно использовать готовые железобетонные плиты, однако гораздо дешевле изготовить их непосредственно на месте.

Какие материалы требуются?

Для монолитных плит используют бетон, арматуру, металлические прутья и стальную проволоку для связывания каркаса из арматуры. Очевидный метод сварки применять также не рекомендуется: после воздействия сварочного аппарата металл быстро теряет первоначальные свойства и разрушается под воздействием влажной среды. Связывать арматуру для монолитной плиты намного проще, чем для ленточного фундамента. Из инструментов понадобятся специальный крючок и угловая шлифмашина. Иногда для ускорения работ используют шуруповерт с крючком, который вставляют в зажимной патрон.

Каким должен быть каркас?

Для монолитных плит используют двусторонний каркас, который состоит из верхнего и нижнего слоев. Арматура должна отставать от краев плиты фундамента на 3-5 см. Изгибать и дополнительно усиливать арматуру в углах не обязательно, в отличие от технологии устройства ленточного фундамента. Стальную проволоку затягивают на стыках прутьев арматурного каркаса, тем самым придавая конструкции высокую прочность.

Как избежать ошибок?

Главной ошибкой при частном строительстве считается использование готовой сетки, которая изготавливается промышленным способом. Производители таких конструкций чаще всего используют сварку, которая опасна снижением рабочих параметров металла и возникновением коррозии на месте стыков. Лучше всего не пожалеть времени и сил и связать арматурных каркас для монолитной плиты самостоятельно.

Соблюдая все технологические условия вязки арматуры для фундамента, можно добиться максимально возможного ресурса железобетонной конструкции. Нарушение технологического процесса неминуемо влечет снижение качественных характеристик, появление тенденции к разрушению основания, а затем и всей конструкции. Ремонт монолитных плит невозможен, поэтому лучшим решением будет выполнение всех существующих требований на первоначальном этапе.

Видео

Вязка арматуры под ленточный фундамент

На основание здания воздействует не только его вес, но движение грунта, возникающее при сезонных изменениях. При замерзании почва расширяется и оказывает существенное давление на фундамент. Бетон недостаточно прочен и пластичен, чтобы выдержать такие нагрузки, поэтому выполняется армирование ленточного фундамента. Процесс включает создание металлического каркаса из прутков, который впоследствии заливается раствором.

Ленточный фундамент — особенности устройства

Ленточный вариант основания представляет собой железобетонный контур, проходящий под всеми несущими стенами. Его возводят на участках с различным грунтом, в том числе неоднородным, оказывающим неравномерную нагрузку на фундамент. Конструкция является оптимальным вариантом при планировании подвального помещения.

Использование для заливки одного бетона приведет к растрескиванию в зонах растяжения. Заложенная в конструкцию арматура имеет достаточную упругость, чтобы предотвратить деформацию.

Какой материал используют для создания каркаса?

В процессе подготовки к строительству необходимо решить, какая арматура нужна для ленточного фундамента. Материал для укрепления основания здания должен соответствовать следующим требованиям:

• высокое нормативное сопротивление;
• пластичность;
• долговечность;
• стойкость к высокой и низкой температуре;
• способность к сцеплению с бетоном;
• устойчивость к коррозии.

Продукция металлопроката в виде круглых прутков с гладкой или рифленой поверхностью — оптимальный вид материала для армирования фундамента. Периодичный профиль, выполненный под определенным углом, овивает изделие и способствует лучшей адгезии с бетоном. Именно такой вид металлопроката применяется для формирования продольных составляющих каркаса. Для обеспечения пространственной связи в поперечном и вертикальном направлении каркаса можно использовать гладкий пруток.  В каталоге цветного металлопроката можно выбрать подходящий для Вас.

Диаметр арматуры зависит от предполагаемой нагрузки, минимальный составляет 8 мм, а максимальный 16 мм. Легкая постройка на устойчивом грунте не требует массивного основания, значит, для армирования подойдет пруток 8-10 мм. Возведение опоры здания на пучистом участке требует использования стержней диаметром 14-16 мм.

Альтернативой стальной арматуры стали композитные изделия. Они прочнее, дешевле, не поддаются коррозии и действию химических веществ.

Несмотря на положительные характеристики, материал недостаточно изучен, поэтому стекловолоконную арматуру используют для ленточного фундамента очень редко.

Как рассчитать необходимое количество арматуры?

Соединение бетона и металла создает конструкцию, способную выдержать высокие динамические нагрузки. Особенностью ленточного основания является существенная длина при небольшой ширине, около 40 см. Такая конструкция получает значительную нагрузку в продольном направлении. На этом участке устанавливаются рифленые прутки сечением не менее 10 мм. При самостоятельном строительстве фундамента потребуется выполнить расчет арматуры.

Проведение вычислений потребует значения нескольких параметров:

• ширина и длина здания;
• глубина траншеи;
• длина внутренних стен;
• количество прутков в верхнем и нижнем поясе армирования.

Зная длину и ширину, рассчитывается периметр. Например, длина 10 м, ширина 6 м, плюс внутренняя стена 6 м.

(10 + 6) x 2 + 6 = 38 м — общая длина стен. В обычной обвязке используется по два прутка в верхнем и нижнем армирующем поясе. Это означает, что всю длину нужно умножить на четыре. 38×4 = 152 м рифленых стержней. Если здание строится на заглубленном основании, поясов армирования укладывается 3-4, соответственно увеличивается метраж металлопроката.

Количество гладкой арматуры для поперечного расположения рассчитаем с шагом 0,4 м, получаем 38 : 0,4 = 95 штук. Величина горизонтальных штырей равняется 0,4 — 0,1 = 0,3 м (по 5 см отступают от каждой стенки опалубки). Необходимый метраж металлопроката составит 95×0,3 = 28,5 м

Длина вертикальных прутков зависит от глубины фундамента, при значении 80 см она составит 0,8 — 0,1 = 0,7 см (10 см приходится на отступы сверху и снизу, необходимые при монтаже каркаса). Можно вычислить размер одной перевязки (0,3 + 0,7) x 2 = 2 м. Количество армирующих связок равно числу поперечных прутков 95×2 = 190 м — общее количество гладкой арматуры.

Для фиксации понадобится проволока сечением 1 мм, на каждую связку приходится около 0,3 м. Перед покупкой металлопроката необходимо с помощью ГОСТов перевести метраж в килограммы.

Используя чертежи проекта, составляется схема армирования. Имея наглядное пособие, проще выполнить расчет материала.

Особенности установки каркаса для ленточного фундамента

Чтобы основание было прочным и прослужило долгие годы необходимо защитить металлические элементы от соприкосновения с землей и окружающей средой. Для этого каркас должен располагаться не менее чем в 5 см от дна, стенок и верха траншеи.

Технология сооружения металлической конструкции включает следующие этапы:

1. В траншею, выкопанную под фундамент, насыпается и утрамбовывается песчаная подушка. Ее высота зависит от заглубленности основания здания и составляет от 15 до 50 см.
2. По периметру и в углах вбиваются вертикальные штыри, к которым производится привязка силовых поясов.
3. На дно траншеи по всей длине укладывается кирпич или пластиковые подставки, которые обеспечат зазор между нижним поясом и грунтом.
4. Рифленые прутки размещаются на кирпичных подставках, связываются между собой, поперечными и вертикальными стержнями. Между продольными прутьями оставляется расстояние 0,3 м, шаг поперечных перемычек — 20-50 см в зависимости от предусмотренной нагрузки. Стержни в местах пересечения фиксируются проволокой. Такое крепление не напрягает металл как сварка и создает «плавающий» каркас, не повреждающийся от движения грунта.
5. Второй пояс привязывают к вертикальным стойкам и выполняют обвязку. Обязательно проверяется уровень горизонта каркаса на каждом этапе. Схема армирования предусматривает соединение продольных и поперечных стержней в квадратные или прямоугольные ячейки. Чтобы ускорить процесс, возможен вариант, не резать длинный пруток на части, а сгибать в форме четырехугольника с нужной длиной стороны.
6. На углах фундамента продольные прутья должны загибаться и заходить друг на друга с нахлестом. Этот участок подвержен наибольшему числу различных нагрузок. Для усиления увеличивают количество продольных стрежней и добавляют специальную арматуру.

Технология связывания арматурного каркаса

В промышленном строительстве выполняется сварное соединение арматуры, этот способ значительно ускоряет процесс. При небольшом объеме работы для частного дома, предпочтительней использовать проволоку. Прежде чем приступить креплению каркаса, необходимо узнать, как правильно вязать арматуру и какие инструменты для этого понадобятся.

Для соединения используется проволока или пластиковые хомуты. Первый материал прочнее и надежней, второй быстрее крепится, но требует осторожности при заливке бетона. После застывания раствора свойства крепежа не различаются.

Вязка арматуры под ленточный фундамент выполняется следующими инструментами:

• вязальный крючок;
• пассатижи;
• дрель с насадкой в виде крюка;
• специальный пистолет.

Вязальный крючок — универсальный и практичный вариант, его можно изготовить самостоятельно. Компактный размер облегчает работу в ограниченном пространстве траншеи.

Связывание арматуры происходит по схеме:

1. Отрезается кусок проволоки длиной 30 см.
2. Складывается вдвое и заводится за прутья.
3. Крючок цепляет петлю, затем в него заводится второй конец проволоки и начинается закручивание.
4. Вращение выполняется по часовой стрелке. Нельзя сильно закручивать проволоку, иначе она порвется.

Дрель или шуруповерт с насадкой облегчат процедуру при большом объеме работы. Использование автоматического пистолета, имеющего микрочип для контроля натяжения проволоки, повышает производительность и дает хорошее качество скрутки. Цена такого инструмента высокая и его чаще используют профессиональная монтажники.

Разобравшись, как правильно армировать фундамент, можно выполнить весь объем работы своими силами. Важно уделить внимание каждому этапу создания каркаса от выбора прутков до скрутки каждого элемента. От этого зависит конечная прочность возводимой конструкции.

Вязка арматуры под ленточный фундамент

Опытные строители знают, что от правильно выбранной схемы армирующего каркаса для создания ленточного фундамента, и правильности проведения монтажа напрямую зависит прочность основания под стены дома. В этой конструкции четко распределены все, так сказать, «обязанности» составляющих её элементов. Так, арматура принимает на себя деформирующие линейные напряжения, возникающую не только от тяжести стен, но и от перепадов температур, а бетонная часть конструкции предотвращает ее сжатие. Таким образом, в комплексе эти материалы создают надежную опору для стен.

Вязка арматуры под ленточный фундамент

Вязка арматуры под ленточный фундамент является оптимальным вариантом скрепления металлического «костяка» железобетонной конструкции. Такое соединение, сохраняя заданные линейные и пространственные формы каркаса, тем не менее оставляет возможность несколько «балансировать» при застывании бетона и набора им марочной прочности, принимая оптимальное положение при воздействии возникающих нагрузок. Если же сделать скелет фундамента жестким, то есть скрепить арматуру сваркой, то даже при незначительной усадке грунта или под давлением стен дома бетонная часть конструкции может начать разрушаться, так как при застывании раствора не произошло оптимального сдвига деталей каркаса и в, казалось бы, прочной монолитной плите сохраняются значительные внутренние напряжения.

Несколько слов об особенностях ленточного фундамента

Ленточный тип фундамента можно смело назвать универсальным, наиболее распространённым, дающим возможность возведения зданий из практически любых строительных материалов. Повсеместное использование этой конструкции основания объясняется в том числе и значительной экономией средств, простотой и доступностью её самостоятельного обустройства, а также тем, что ленточный фундамент всесторонне испытан очень широкой практикой его многолетней эксплуатации.

Ленточный фундамент по праву занимает лидирующие позиции, как наиболее популярный у застройщиков тип основания для зданий

Сам по себе такой фундамент представляет собой железобетонную ленту, которая может иметь разную ширину, толщину и высоту. Эти параметры зависят от проекта будущего здания – размеров стен и материала, из которого планируется возвести стены, общей массивности строения, состояния грунтов на участке застройки и целого ряда других важных факторов. Но в любом случае ленточный фундамент устанавливается по периметру будущего строения, имеет замкнутый контур, который и предназначается для дальнейшего возведения несущих стен. При необходимости этот вид фундамента дополняется внутренними перемычками, которые становятся основой для возведения на них внутридомовых капитальных перегородок.

Глубина залегания подошвы ленты может существенно различаться, в зависимости от конкретных обстоятельств. Так, при неустойчивых верхних слоях грунта на участке ведения строительства, подошва ленточной основы полностью заглубляется ниже уровня промерзания или же исполняется в сочетании со свайным фундаментом. Если же грунт плотный, или же тогда, когда планируется строительство небольшого по общей массе здания, то вполне можно обойтись малозаглубленным ленточным фундаментом.

Фундаментная лента может быть глубокого или малого заложения, иногда усиливается дополнительно монолитными сваями

Как бы то ни было, требования к полноценному и качественно исполненному армированию равнозначно важны для любой разновидности ленточного фундамента. Только при таком условии основа оптимизирует нагрузку от стен дома на грунт по всему периметру строения, что минимизирует риск проседания здания, перекос и деформацию всех его составляющих строительных конструкций.

Как залить ленточный фундамент своими руками?

В этой публикации не станем слишком углубляться в тонкости конструкции подобного основания. Вопросам расчета и последовательности проведения работ по самостоятельному строительству ленточного фундамента посвящена отдельная публикация нашего портала.

Какую арматуру используют для вязки каркаса

Итак, переходя к подготовке всего необходимого для обустройства фундамента, необходимо получить информацию о том, какая арматура лучше подходит для формирования каркаса ленточного основания. В наше время в продаже на строительных рынках можно встретить «классическую» стальную и композитную арматуру. Какая из них лучше для ленточного фундамента – в этом стоит разобраться.

Металлическая арматура.

Стальная арматура, применяемая для создания каркасов для заливки фундаментов, должна соответствовать требованиям действующих ГОСТ. В жилом строительстве чаще всего применяется материал, выпущенный в соответствии с ГОСТ-5781-82. Этот стандарт регламентирует параметры горячекатаной арматуры, предназначенной для применения в обычных и предварительно напрягаемых строительных конструкциях.

Для армирования фундаментов чаще всего применяется горячекатаная арматура, выпущенная в соответствии с ГОСТ-5781-82.

В соответствии с положениями ГОСТ, эта арматура подразделяется на шесть классов. Если для первого класса используется обычная низкоуглеродистая сталь, то по мере повышения класса возрастает содержание специальных и даже легирующих добавок, резко повышающих механическую прочность материала.

Арматурные пруты I класса имеют гладкую внешнюю поверхность. Всем остальным (за редким исключением) придается рифлёная форма, так называемый периодический профиль кольцевого, серповидного или смешанного типа. Такая рельефная структура поверхности предназначена для максимального контакта армирующих элементов конструкции с набирающим прочность бетоном.

Для основного армирования ленточного фундамента оптимальным выбором, с позиций вполне достаточной степени прочности и приемлемой цены, станет арматура класса А-III, диаметром от 12 до 18 мм, в зависимости от особенностей создаваемой конструкции. Показатели классов от четвертого и выше останутся просто невостребованными, а вот A-II может оказаться и слабоватой.

Стоит обратить внимание и на наличие буквенного индекса.

• Так, литер «С» говорит о том, что эта арматура может соединяться посредством сварки. Со всеми другими типами сварочные работы полностью исключаются – структура стали при высокотемпературном нагреве изменяется, и каркас потеряет необходимую прочность.
• Буквенное обозначение «К» имеют изделия, изготовленные из стали с повышенными антикоррозионными свойствами. Их обычно применяют при возведении объектов, к которым предъявляются особые требования, и для ленточного фундамента под частное строительство приобретение подобной арматуры (а стоит она, безусловно, значительно дороже) не видится необходимостью.

Гладкие горячекатаные пруты класса A-I – оптимальный вариант для изготовления хомутов, объединяющих основную арматуру в единый объемный каркас

А вот для дополнительных элементов конструкции – перемычек, стоек, хомутов, придающих основному каркасу необходимую объемность, вполне подойдут гладкие арматурные стержни класса A-I диаметром 6 мм (при высоте ленты до 800 мм) или 8 мм (при большей высоте). Они легко изгибаются в необходимую конфигурацию, и их прочностных характеристик для такого применения – вполне достаточно. Можно использовать и рифленые пруты класса A-II, но это уже будет несколько дороже.

Цены на арматуру

арматура

Скрепление арматуры чаще всего производится с помощью специальной вязальной проволоки, которая устанавливается и закручивается петлей во всех точках пересечения стальных прутов. Применение сварки не приветствуется сразу по нескольким причинам:

• Любой, даже качественно исполненный сварной шов – место с повышенной уязвимостью к коррозии.
• Непровар в месте соединения, который вполне можно не заметить при монтаже каркаса, может обернуться нарушением целостности конструкции на этапе заливки тяжеловесного бетонного раствора.
• Даже незначительный перегрев прута в точке его пересечения с другим элементом конструкции дает снижение заложенных в него армирующих качеств.

Так что если даже застройщик себя считает опытным сварщиком и имеет в распоряжении аппарат, то все равно от такой операции лучше воздержаться. К слову, к работам по сварке арматурных конструкций, там, где это необходимо в условиях промышленного строительства, допускаются только мастера высшего квалификационного разряда. И при этом должна применяться исключительна арматура, обозначенная литером «С».

Композитная арматура

Композитная арматура – это относительно новый строительный материал. Она может быть произведена на разных основах — это стеклопластик, углепластик или базальтопластик.

Стеклопластиковая арматура – набирающий популярность материал, в применении которого пока что еще не все однозначно

Самой распространенной в этой категории является стеклопластиковая арматура, так как она имеет более доступную цену по сравнению с двумя другими видами, обладая при этом высоким прочностными качествами.

Композитные пруты применяется для армирования разных видов фундаментов, в том числе и ленточных. Преимуществом этого вида арматуры является ее низкая теплопроводность по сравнению с металлическими прутьями. Поэтому эти изделия хорошо подойдут для армирования фундаментов и цокольных стен, которые планируется утеплять, так как за счет этого материала не будет происходить лишних потерь тепла.

Полимерная арматура инертна к внешним воздействиям, поэтому достаточно долговечна — ей не страшна влага и довольно высокие перепады температуры. Если при обустройстве фундамента используется качественный бетон и стеклопластиковая арматура, основа под дом должна получиться прочной и долговечной.

Монтаж полимерных прутьев – существенно проще, чем установка и скрепление металлической арматуры, так как они имеют небольшой вес, легко скрепляются хомутами или проволокой и не оставляют следов ржавчины на руках и одежде.

Можно провести сравнение со стальной арматурой по базовым показателям:

• Прочность на растяжение, при равном диаметре, у стального прута — 390 МПа, стеклопластикового — 1000 МПа.
• Стеклопластик имеет массу в 3,5 раза меньше, чем сталь.
• Сталь подвержена коррозии, полимер устойчив к воздействию кислой среды.
• Стеклопластик не проводит электричество, в отличие от металла.
• Сталь имеет высокий показатель теплопроводности, полимер же практически не проводит тепло.
• Металл – негорючий материал, стеклопластик же относится к слабогорючим самозатухающим.
• Упругость стали в несколько раз выше, чем у стеклопластика.
• Полимеры обладают большим сопротивлением на разрыв, однако, при нагревании до очень высоких температур связующий волокна пластик становится мягким, теряя упругость.
• Композитная арматура скрепляется только пластиковыми хомутами или проволокой, металлическая может быть сварена или скручена проволокой.

Из сравнения характеристик этих двух материалов напрашивается вывод, что для тяжелых построек лучше всего все-таки использовать металлическую арматуру, а для легких сооружений подойдет и каркас для ленточного фундамента из стеклопластика. Однако, следует иметь в виду несколько важных нюансов.

• На сегодняшний день еще не разработано четких технологических рекомендаций по использованию композитной арматуры – все расчеты пока что базируются на применении стальных изделий. Так что хозяин, принимающий решение об использовании стеклопластикового каркаса, идет на определённый риск.
• Рынок буквально наводнен стеклопластиковой арматурой весьма сомнительного качества. Это неудивительно – если производство стального проката требует исключительно специфических производственных условий, то линии по выпуску композитных прутов рекламируются и реализуются всем желающим попробовать свои силы в этом бизнесе. Естественно, ни о каком соблюдении ГОСТ в этом случае говорить не приходится – в лучшем случае декларируется соответствие самостоятельно установленным техническим условиям (ТУ), в которых или сознательно занижены, или невнятно изложены критерии оценки качества продукции. А очень часто – партии товара вообще не имеют никакой сопроводительной технической документации.

Если уж брать на себя смелость применения стеклопластиковой арматуры, то только – с качеством, соответствующим ГОСТ. Увы, рынок буквально переполнен низкопробным материалом

На таких прутьях могут быть продольные или поперечные (заметные на срезе) трещины, расслоения, торчащие волокна, узлы, потеки смолы, неравномерный шаг завивки, различие в цвете, что, в свою очередь, говорит о явном несоблюдении температурно-временного режима обработки. Как поведет себя такая арматура в нагруженном состоянии в составе каркаса ленточного фундамента – сказать сложно, и надеяться на то, что «пронесет» — не самое разумное решение.

Схемы распределения арматуры в конструкции каркаса ленточного фундамента

Как уже говорилось выше, арматура в конструкции фундамента способствует равномерному распределению основной нагрузки от веса здания и внешних динамических воздействий, сохраняет целостность конструкции под влиянием возникающих внутренних напряжений Поэтому, насколько качественно будет произведено крепление элементов каркаса, настолько прочен и долговечен будет фундамент, а значит, и всё строение в целом.

Обустраивая каркас ленточного фундамента, нужно учитывать некоторые нюансы:

• Наибольшие нагрузки выпадают на продольные прутья каркаса верхнего и нижнего (в особенности) пояса армирования. Поэтому, учитывая характеристики грунта и особенности будущего здания, для них выбирается арматура периодического профиля диаметром от 10 мм, а если длина ленты на любом из участков превышает 3 метра (а так чаще всего и получается) то не менее 12 мм.
• Продольная арматура должна быть расположена на расстоянии от донной части, боковых стен и верхней границы заливки цементного раствора на расстоянии от 30 до 50 мм. Например, если обустраивается фундамент шириной в 400 мм, расстояние между продольными прутьями в горизонтальной плоскости должно составлять 300 мм.
• Расстояние между двумя соседними параллельными прутьями продольного армирования не должно превышать 400 мм.
• Для поперечных и вертикальных элементов каркаса используются гладкие прутья диаметром 6÷8 мм (при высоте ленты 800 мм и более – не менее 8 мм). Такого сечения будет вполне достаточно, так как на них выпадает меньшая нагрузка.

Одна из самых простых схем армирования ленточного фундамента неглубокого заложения

• Расстояние между хомутами (поперечными арматурными отрезками и стойками) может варьироваться от 100 до 500 мм. Последнее значение является максимальным, поэтому превышать его – нельзя.  Лучше всего исходить из расчета, что шаг установки хомутов равен 0,75×h, где h – это общая высота фундаментной ленты.
• Количество ярусов продольного армирования и количество стержней будет зависеть от высоты и ширины ленточного фундамента. СНиП установлены минимальные соотношения площади сечения ленты и суммарной пощади сечения прутов продольного основного армирования.
• Если нагрузка на фундамент не будет слишком велика, то конструкция каркаса предельно упрощается и представляет собой в сечении прямоугольник без дополнительных, укрепляющих прутов. То есть в нижнем и верхнем армирующем поясе используются по два продольных прута, которые увязываются с вертикальными и горизонтальными перемычками или готовыми хомутами.

Повышенную сложность представляют участки, требующие дополнительного усиления – это углы и области примыкания фундаментных лент. Подробно об этом рассказывается в соответствующей статье.

Цены на стеклопластиковую арматуру

стеклопластиковая арматура

Как правильно рассчитать и спланировать армирующий каркас ленточного фундамента?

При строительстве крупного загородного дома этот вопрос будет разумнее доверить квалифицированным специалистам. Но если возводится небольшое сооружение, то можно обойтись и самостоятельно – в специальной публикации нашего портала приведены чертежи армирования ленточного фундамента, предложены удобные калькуляторы расчета.

Проволока для вязки арматурного каркаса

Вязка арматуры при монтаже каркаса фундамента производится проволокой, технические характеристики которой оговорены в документах ГОСТ 3282–74.

Для вязки арматуры чаще всего применяется отожжённая стальная проволока марки ВР

Проволока производится из низкоуглеродистой стали и подразделяется на несколько типов:

• По способу обработки. Существует обработанная термическим способом (отожжённая) и необработанная проволока.
• По точности изготовления. Так, проволока может быть повышенной точности или обычной.
• По временному сопротивлению нагрузкам, на разрыв изделия, непрошедшего термическую обработку и бывает первой и второй группы.
• Проволока может иметь специальное защитное покрытие или быть без него.

Проволока может иметь стальной или черный цвет. Диаметр сечения варьируется от 0,16 до 10 мм. При этом допускаются отклонения в сечении продукции 0,02 мм.

В документах ГОСТ можно найти более подробные характеристики данного изделия. Некоторые из них:

• Удлинение проволоки, прошедшей термообработку и имеющей защитное покрытие, составляет 12÷18%, а без защиты 15÷20%.
• У необработанных высокими температурами изделий, в зависимости от их сечения разнится такой параметр, как сопротивление на разрыв и составляет (Н/мм²):

— 590÷1270 для диаметра 1,0÷2,5мм;

— 690÷1370 для диаметра менее 1,0 мм.

Производитель этой продукции должен обеспечивать соответствие следующим нормам ГОСТ:

— изделия без термообработки диаметром от 0,5 до 6,0 мм должны выдерживать целостность после четырех и более сгибов;

— цинковое защитное покрытие должно сохранить целостность и плотно прилегать в стали после накручивания проволоки в виде спирали. При этом допускается наличие небольших цинковых наплывов, налета, белых блесток и цветовой неоднородности;

— в продажу проволока должна поступать в бухтах. Эти бухты могут иметь различный вес, который зависит от диаметра проволоки и наличия или отсутствия защитного покрытия. Так, масса бухты разнится от одного килограмма при сечении изделий 0,16÷0,18 мм до 40 кг при 6,3÷10 мм.

Термообработка проволоки (ее отжиг) делает материал более пластичным, удобным в работе, без существенной потери прочностных качеств. Так что есть смысл сразу приобретать именно такой вариант. Отжиг, конечно, можно провести и самостоятельно – но стоит ли тратить на это силы, когда в продаже уже есть готовая проволока, и по более чем доступной цене?

Наверное, для ленточного фундамента нет и особой необходимости приобретать проволоку с цинковым покрытием, если сразу после монтажа армирующего каркаса будет проводиться заливка бетона. За столь короткий срок коррозия не успеет «сожрать» соединения, а затем, после полного созревания бетона, она будет и вовсе не страшна.

Как правило, при самостоятельном строительстве ленточных фундаментов применяется проволока диаметром 1,2 или 1,4 мм, реже — до 1,8 мм. Миллиметровая для подобных целей все же слабовата – может давать обрывы при затяжке узлов, а с диаметром 2 мм и более – работать будет очень трудно, потребуется немало сил для качественной увязки без каких-либо особых выгод.

Строительный рынок пополнился еще одним чрезвычайно удобным материалом для вязки каркаса. Это – бухты уже готовых проволочных отрезков диаметром, как правило, 1.2 мм и длиной от 80 до 180 мм, уже имеющих по концам готовые петли. Обычно в бухте – 1 тыс. таких изделий.

Бухты готовых проволочных петель «Казачка» или «Зубр» — очень удачная покупка, чрезвычайно упрощающая вязку арматурного каркаса.

Стоимость таких упаковок проволочных петель – весьма доступная, а производительность труда, как показывает практика, возрастает почти втрое.

Ниже читателю предложен калькулятор, который поможет быстро рассчитать, сколько примерно точек соединения предстоит увязать на создаваемом арматурном каркасе, и какое количество проволоки для этого потребуется. При этом учтено, что некоторые участки армирования требуют дополнительного усиления.

Калькулятор расчёта количества проволоки для вязки арматурного каркаса ленточного фундамента

Перейти к расчётам

Следует правильно понимать, что это – минимально необходимое количество материала. При работе вполне вероятны разрывы затягиваемых узлов, собственный брак в работе, да и просто на стройплощадке несложно выронить и потерять нарезанные отрезки проволоки. Стоимость ее – невелика, поэтому вполне можно заложить запас в 50, а то и более процентов. Тем более что раз ведется  пока еще только возведение фундамента, то впереди еще много различных строительных операций, и излишкам проволоки всегда найдется применение.

Инструменты для вязки арматурных прутьев

Скреплять арматуру проволокой вручную, то есть просто усилиями пальцев, практически невозможно, поэтому для проведения этого процесса были созданы специальные инструменты, как ручные, так и механические. Эти приборы и приспособления не только ускорят работу, но и существенно повысят качество связок арматурных элементов.

Итак, вязка прутьев в армирующую конструкцию под фундамент, может осуществляться такими инструментами:

— ручными вязальными крючками, заводского изготовления или самодельными;

— инерционным вязальным крючком полуавтоматического действия;

— специальным вязальным пистолетом;

Кроме этого, для процесса вязки научились применять обычную электрическую дрель (которая переключается на малые обороты) или шуруповерт со специальной самодельной насадкой-крючком.

• Вязальный пистолет

Самое качественное скрепление получается при использовании специализированного вязального пистолета. Но это достаточно дорогой инструмент, и для того, чтобы изготовить только один фундамент, его редко кто приобретает. В основном его в комплекте своих инструментов имеют профессиональные строители, так как, переходя от объекта к объекту, они не могут терять много времени на и без того довольно длительную и трудоёмкую операцию увязки каркаса.

Цены на вязальный пистолет

вязальный пистолет

Удобный и быстрый способ – с применением специального вязального пистолета. Как знать, может быть, есть возможность аренды…

Для пистолета производятся специальные сменные катушки с намотанной на них проволокой, которыми заряжается прибор. Многие из таких инструментов могут функционировать от аккумулятора, а так как обычно в комплект с вязальным пистолетом идут два аккумулятора, работа может идти практически бесперебойно. Еще одним преимуществом такого прибора можно назвать то, что он не привязан кабелем к розетке, поэтому им можно работать в автономных условиях – при отсутствии близкорасположенных точек подключения к сети.

Вязальный пистолет даёт надежные и совершенно однообразные по усилию затяжки проволоки соединения

Вязальный пистолет захватывает нужную область металлических прутьев, выпускает проволоку и обвязывает их петлей, а затем скручивает края проволоки между собой. Недостаток, кроме высокой стоимости самого прибора – это невозможность работы в некоторых труднодоступных местах, где все равно придется перейти на «ручной труд».

• Вязальные крючки

Универсальным приспособлением для связывания арматуры в каркасе фундамента можно назвать вязальный крючок, так как им можно работать в самых труднодоступных и узких местах. Крючки имеют небольшой размер, поэтому ими достаточно удобно связывать прутья и в узкой траншее под ленточный фундамент.

Универсальный инструмент для вязки арматуры – крючок на рукоятке

Крючки могут несколько отличаться друг от друга по внешнему виду и конфигурации, поэтому, приобретая этот инструмент, необходимо попросить испытать его на месте. Тот инструмент, который будет удобно «ложиться в руку», а значит, им комфортнее будет работать, и стоит выбрать для дальнейшей работы. Имейте в виду – неудобный крючок способен очень быстро набить мозоли на пальцах.

Удобный для себя крючок вполне можно изготовить самостоятельно

Самодельный крючок делают по типу заводской модели, повторяя ее форму. Для его изготовления может использоваться заточенный отрезок арматуры, который изгибают в тисках, а затем вставляют в ручку. Рукоятку можно сделать из расплавленного пластика, накрутив его на арматуру, или же надев на нее полимерную трубку с толстыми стенками, нагрев ее, а затем остудив. При остывании, пластик плотно прижмется к арматуре, образуя удобную для рабочих манипуляций ручку.

Еще один вариант вязального крючка, конструкция которого значительно ускорит работу по монтажу каркаса – это полуавтоматический инструмент, действующий по инерционному принципу.

Стоимость подобного полуавтоматического крючка – вполне доступная, а работа пойдет значительно быстрее и потребует меньше сил

Сам крючок расположен на своеобразной ножке, имеющей нарезанные пазы по типу спирали. Предусмотрен возвратный пружинный механизм, находящийся внутри рукоятки крючка.

Работает этот инструмент следующим образом: крючком цепляют петли проволоки и подтягивают их вверх, прилагая усилие. В это время ножка при выходе из рукоятки, при перемещении спиральных пазов по направляющим выступам, проворачивается, делая несколько оборотов, скручивая два конца проволоки между собой до упора узла к скрепляемым элементам каркасной конструкции. При необходимости операция повторяется – до достижения требуемой затяжки узла. Таким образом, на увязку точки требуется сего одно-два поступательных движения.

Крючок, изготовленный из стального дюбеля, можно вставить в патрон шуруповерта или дрели

Насадка-крючок, устанавливаемая в дрель или шуруповерт, позволит ускорить выполнение работ с меньшей затратой физических усилий. Эти инструменты быстро проводят скручивание двух концов проволоки до упора, надежно фиксируя перекрещенную арматуру между собой. На трещетке шуруповерта несложно опытным путем выставить оптимальным момент затяжки. Удобнее будет работать с компактным инструментом, так как пространство траншеи под ленточный фундамент часто бывает весьма ограниченным. Кроме того, если в планах использовать для связывания арматуры обычную электрическую дрель, то необходимо будет запастись многометровым удлинителем.

Какой бы инструмент для вязки ни был  выбран, принцип скручивания им проволоки одинаков, поэтому его выбор зависит от финансовых возможностей и предпочтения мастера.

Приемы вязки арматуры

Существует несколько способов ручного связывания металлических прутьев в конструкцию каркаса под фундамент. Они будут далее рассмотрены более подробно.

Металлическая арматура

Вязка арматуры вручную – не слишком сложное, но довольно длительное и трудоемкое занятие. Процесс увязки узла проводится в несколько шагов:

• Если планируется использовать обычную проволоку (то есть без подготовленных по ее концам петель), то ее нарезать фрагментами длиной по 250÷300 мм.
• Ровный отрезок проволоки складывается вдвое. Затем этот уже спаренный отрезок изгибается так, чтобы на образовавшуюся петлю приходилось около трети поучившейся длины, а остальное оставалось на свободные концы.

Два приёма увязывания узла – заведение проволочной петли и дальнейшее скручивание крючком

• Далее, получившимся проволочным «крюком» огибается место соединения двух прутов арматуры.

Заведение проволочной петли за перекрестье арматурных прутьев

• Образовавшаяся при сложении пополам проволоки петля подцепляется вязальным крючком, и к нему же пригибаются парой оставшиеся свободные концы. После этого начинается их скрутка.

Увязывание узла с помощью полуавтоматического инерционного крючка

• Крючок нужно поворачивать по часовой стрелке до тех пор, пока скручиваемая проволока не упрется плотно в соединяемую арматуру. Усилие, безусловно, нужно уметь «дозировать» — не стоит затягивать скрученную проволоку слишком туго, иначе она может лопнуть, и процесс придется начинать заново.
• По завершении работы крючок из петли вытаскивается, «усы» можно пальцами подогнуть к прутьям, чтобы они сильно не торчали – и соединение готово.

С готовыми проволочными элементами работать будет еще проще – выпадает подготовительный процесс нарезки и формирования петли

Еще проще работать с подготовленными проволочными крепежными элементами, имеющие петли по краям. Их также сгибают пополам, а затем в совмещенные петли вставляют крючок и производят скрутку по часовой стрелке.

Скрутка, производимая вручную, может осуществляться также с помощью клещей, но этот инструмент имеет смысл применять только для неотожженой проволоки, имеющей достаточно большой диаметр. Другие виды материала могут просто сломаться под давлением мощного инструмента.

Если для увязки толстой проволоки применяются клещи, то можно руководствоваться показанными приемами работы

Принципы скрепления арматуры вязкой с применением клещей представлен на данной схеме-рисунке:

1 – Связывание арматуры пучком проволоки, то есть несколькими отрезками, сложенными вместе, без подтягивания.

2 – Связка угловых узлов.

3 – Двухрядный узел.

4 – Крестовый узел.

5 – Мертвый узел.

6 – Связка стержней специальным соединительным элементом.

7 – Арматурные стержни.

8 – Соединительный металлический элемент.

9 – Вид спереди.

10 – Вид сзади.

Кроме металлической проволоки, для связки арматурных элементов каркаса используются также пластиковые хомуты.

Некоторые мастера отдают при увязке каркаса предпочтение пластиковым затяжкам-хомутам

У этих крепежных элементов есть ряд своих достоинств и недостатков, о которых нужно знать, выбирая эту технологию увязки каркаса.

К «плюсам» хомутов из пластика можно отнести несколько моментов. Это:

• Простота и удобство проведения процесса увязки каркаса.
• Скрепление арматуры хомутами не требует каких-либо дополнительных инструментов.
• Быстрота проведения работ, минимальные затраты физических усилий.
• Прочность связки после отвердевания бетона.

«Минусами» пластиковых креплений называют следующие факторы:

• Весьма высокая общая стоимость материала.
• Недостаточная прочность крепежных узлов до заливки бетонного раствора и его созревания.
• Невозможность производить монтаж каркаса при отрицательных температурах, так как прочность соединений под их воздействием ослабляется, а пластик теряет эластичность, становится хрупким.

Если есть финансовые возможности, а работа должна быть произведена быстро и без применения дополнительных инструментов, то можно использовать пластиковые хомуты с сердцевиной из металла. Такие затяжки обладают преимуществами как пластиковых, так и металлических крепежных элементов, то есть простотой монтажа и прочностью соединения. Правда, за это придется раскошелиться.

Использование дополнительных деталей для пространственной фиксации арматуры

В некоторых случаях для установки арматурных прутьев применяют так называемые «бобышки» — фиксаторы, изготовленные из пластика. Конструкции их бывают весьма разнообразны, и такие изделия применяются либо как временно скрепляющие прутья элементы, либо как как подставки для нижнего ряда арматурных прутьев или в роли своеобразных «калибраторов» — для боковых.

Пластиковые вставки – для правильного формирования объемного каркаса и для соблюдения необходимых дистанций от поверхностей дна и стенок опалубки

В каркасе под ленточный фундамент такие вставки применяют для соблюдения расстояния между арматурными элементами и стенками опалубки, так как между ними должен сохраняться зазор для бетонного слоя шириной в 50 мм.

Еще один прием связывания арматуры на пересечениях — это применение специальных стальных монтажных скоб. Их изготавливают  из стальных прутьев с высоким показателем упругости, диаметром от 2 до 4 мм, то есть они действуют буквально как пружина, а внешне чем-то напоминают скрепку.

Соединительный узел двух перекрещивающихся прутов арматуры, собранный с применением специального пружинящего коннектора-скрепки

Такая скрепка-коннектор изогнута с созданием петли, а оба конца ее заканчиваются крючками. Как устанавливается подобное соединение — хорошо показано на иллюстрации. Безусловно, это удобно, но приобретение большого количества таких скрепок обойдется весьма недешево.

Вязка стеклопластиковой арматуры

Вязка этого вида арматуры несколько отличается от работы над скреплением металлических прутьев. При выборе композитного армирующего материала для создания каркаса, прежде чем перейти к его вязке, нужно обязательно произвести точные расчеты по распределению веса конструкции. Если при монтаже металлического каркаса могут быть допущены небольшие погрешности, то для стеклопластика они недопустимы. А о сложности именно этого момента уже упоминалось выше.

В зависимости от тяжести материала стен, расстояние между полимерными прутьями может составлять 150÷350 мм. Если фундамент делается под легкие постройки, то расстояние может быть увеличено до 600 мм. Но увы, четких нормативов пока нет.

В хомуты согнуть стеклопластиковую арматуру не получится, поэтому каркас вяжется с применением отдельный перемычек и стоек

При укладке нижнего армирующего пояса под него обязательно, и с довольно-таки малым шагом устанавливаются пластиковые подставки. Они необходимы для того, чтобы при заливке в опалубку бетонного раствора, армирующий каркас не стал проседать под тяжестью раствора. В этих же целях достаточно часто для упрочнения стеклопластикового каркаса применяют металлические пруты, которые сохранят конструкцию в первоначальном виде  на этапе заливки.

Вязка конструкций из композитной арматуры производится также разными способами, некоторые из которых практически не отличаются от крепежных операций на металлических каркасах.

Самый простой и быстрый способ – это применение пластиковых хомутов-затяжек

• Вязка пластиковыми или металлопластиковыми хомутами – это самый простой, удобный и быстрый способ скрепления, но весьма затратный.

Для монтажа композитных каркасных конструкций могут применяться специальные пластиковые крепления

• Крепление специальными пластиковыми креплениями, которые защелкиваются на прутьях арматуры в местах их соединения – этот способ считается самым надежным для полимерных каркасов.
• Металлической (алюминиевой) мягкой проволокой. Вязка производится по тому же принципу, что и на стальных каркасах, то есть с помощью крючка. Однако, учитывая специфические свойства алюминиевой проволоки, ее нельзя затягивать очень сильно, иначе она легко сломается.

Еще раз заметим: прежде чем выбрать композитную арматуру, необходимо взвесить все «за» и «против», и быть готовым взять ответственность за неудачу на себя. Для строительства фундаментов частных домов все-таки чаще всего используется металлическая арматура, каркасные конструкции из которой легко просчитываются, будут предсказуемы, так как уже проверены многолетней практикой.

В завершение публикации – несколько полезных видеосюжетов с технологическими рекомендациями по процессу вязки арматурного каркаса.

Полезные видеоматериалы — в помощь начинающему строителю

Видео: как правильно вязать арматуру крючком

Видео: полезные приспособления для быстрой и точной сборки арматурного каркаса

Видео: приспосабливаем шуруповерт для вязки арматуры

Вязка арматуры под ленточный фундамент: схемы, фото и видео

При строительстве или закладке неблочного дома наступает момент, когда потребуется вязка каркасов из арматуры. Можно заказать уже готовые изделия на любом предприятии, но такой фундамент обойдётся на 5-10% дороже. Не все застройщики могут себе это позволить.

Какие прутья использовать и как правильно связать каркас для усиления базы дома? Как усилить углы, где нужно проложить дополнительное усиление, а где нет? Эти вопросы лучше решить заранее, так как от качества основания и способа его устройства зависит долговечность всей конструкции. Рассмотрим детально, как правильно вязать арматуру для ленточного фундамента.

Сварка или обвязка

На первоначальном этапе закладки усиливающих элементов, при возведении предварительного каркаса, скелета армирующего пояса, можно воспользоваться сварочным аппаратом. Это существенно ускорит монтажные работы. Они проводятся методом прихватки при помощи сварочного оборудования на малых токах, до 150 ампер. Поле установки направляющих, так называемых троллей, стыки арматуры полностью связывают специальной проволокой, вручную или механическим способом.

Важно: не рекомендуется проводить весь монтаж с помощью электросварки. Это связано с хрупкостью стыков, а также преждевременной коррозией прутьев и сварочного шва.

Сталь класса А-3 имеет два ребра жёсткости, которые во время сварки очень легко повредить (расплавить). Из-за этого ухудшаются несущие способности сечения арматуры. Например, 12 мм прутья будут столь же эффективны в бетоне, как металл диаметром 10 мм. Такого допускать нельзя.

Кроме того, использование сварочных работ при армировании в ленточном фундаменте не оправдано, сильно сэкономить не удастся. Не стоит рисковать несущими параметрами каркаса, ускоряя сроки сдачи объекта или облегчая себе работу.

Типичные схемы армирования.

Применение электроинструмента

Повысить скорость проводимых работ при вязке арматуры для основания типа «лента» можно с помощью специальных машинок. К примеру, понадобится проволока 1,0-0,8 мм и аккумуляторный пистолет DZ-04-A01. Связать один стык таким прибором можно за 2 секунды. Заряд восстанавливается за 30 минут подсоединения к сети, а хватает его на 440-450 стыков.

Такое оборудование выгодно применять при больших объемах работ. Также его можно брать в аренду. Вязка арматуры под ленточный фундамент подобной машинкой позволяет использовать прут толщиной до 19 мм, что вполне позволит самостоятельно подготовить любое основание. Здесь быстрота и качество шагают в ногу.

Использование крюка для вязки арматуры.

Стандарт — не правило

При обустройстве ленты фундамента, из арматуры вяжут пространственный каркас. Под закладку основания для небольшого одноэтажного дома (сечение небольшого основания 600×400 мм) подходят стандартные параметры:

• Арматура 12-14 мм применяется на горизонтальные несущие направляющие;
• Тонкие прутья диаметром 8-12 мм вяжутся перпендикулярными поперечинами, так как на них нет большой весовой нагрузки;
• Шаг и расстояние между поперечинами должны соответствовать нагрузкам, но не менее 200×200 мм и не более 500×500 мм. Обычно это расстояние выдерживают со значением 300x400x400 мм между осями, где 300 – показатель длины.

Вязка углов – довольно важный момент (а точнее — узел). Кроме пространственного каркаса можно проложить несколько тяг так, чтобы они образовали на стыке треугольник правильной формы. Концы делают не короче 150 мм, сгибают и вяжут проволокой в двух местах параллельно продольным прутьям. Закладывают их по углам фундамента, на верхний и нижний ярус каркаса.

Схема армирования примыканий.

Армирование углов.

Армирование тупых углов.

Приемы вязки проволокой.

В некоторых случаях по периметру всего основания пускают дополнительные стержни диаметром 14-16 мм. Это делают только тогда, когда предполагаются чуть большие нагрузки по площади всего каркаса. Правильная вязка арматуры для ленточного фундамента предполагает укладку металла по центру каркаса. Если основание состоит из четырёх лежащих горизонтально прутьев, то их устанавливают поперек, на нижний ярус самого каркаса. Армирование нужно связать в одно целое с основным каркасом, доходя при этом до самых углов.

Выпуски за границы конструкции – отдельная тема. При изготовлении каркаса надо помнить, что длина коротких краев поперечных арматур должна соответствовать простой формуле: диаметр, умноженный на 3. Например, для прута 10 мм выпуски делают на 25-30 мм от наружного края. При ячейке 40×40 см их нарезают с плюсовым допуском в 5,5-6 см.

Фото пространственного каркаса.

Схема сбора каркаса из арматуры

Расчёт здесь прост. При ширине канавы в 400 мм и глубине 600 мм нарезают поперечины длиной 360 мм из 10 мм прутка. Шаг обрешетки будет 300 мм. Режут вертикальные 650 мм прутья, учитывая, что при установке они немного погрузятся в щебень. Меряют стороны траншеи по длине. Берут арматуру 12 мм для обвязки прогонов.

Совет: когда начнёте вязать лесенки, то учитывайте допуски для углов и расстояние для заведения готовых боковых каркасов. По краям несколько поперечин не вяжите, чтобы облегчить сборку боковых конструкций в траншее.

Следующий шаг – установка готовых лесенок в канаву, вязка от углов. Так придается жёсткость предварительному каркасу. Выставляют их по размеру, повязав несколько прутов по углам. Должно получиться что-то наподобие забора с одинаковым шагом вертикальных арматурных палок.

Закладка арматуры.

Далее вяжут перпендикулярные перемычки и усиление углов. Можно изготовить сразу несколько длинных прогонов, но тогда для монтажа понадобятся грузоподъёмные механизмы, тали.

Совет: попробуйте сначала изобразить каркас на бумаге: боковые и верхние проекции. Тогда правильно собрать конструкцию и сделать ленточный фундамент своими руками не составит труда.

Также стоит отметить, что при закладке любого вида фундамента стоит провести точные расчеты, поручив это специалистам или инженерам. Связать правильный каркас не сложно, а вот срок службы ленты будет зависеть от других факторов: точности просчётов всех элементов усиления, подготовки, трамбовки несущей подушки и качества и уплотнения самого бетона.

Подробную схему создания обвязки фундамента своими руками можно посмотреть на следующих видео.

как правильно связать стеклопластиковый и композитный каркас + схема монтажа

Ленточный фундамент представляет собой бетонную отливку в виде сплошной полосы прямоугольного сечения, повторяющей в плане форму несущих стен дома.

Получается прочная и надежная опора, способная выдерживать значительные нагрузки.

По степени денежных и трудовых затрат ленточные основания являются оптимальным вариантом, позволяющим получить максимальный эффект при минимуме вложений.

Эти достоинства по праву вывели ленточный фундамент на лидирующие позиции.

На базе обычного ленточного основания разработано несколько дополнительных типов, расширяющих возможности и область применения конструкции.

Содержание статьи

Нужно ли армировать ленточный фундамент?

Бетон — специфический материал, способный свободно выдерживать очень высокие нагрузки на сжатие, но обладающий низкой устойчивостью к нагрузкам на растяжение. Если к бетонной ленте приложить изгибающее усилие, то одна поверхность окажется под давлением, а противоположная ей — под растяжением.

В результате лента треснет и переломится. Избежать этого поможет каркас из арматуры, прочного прутка из металла или композитных материалов, поверхность которого покрыта небольшим рифлением для улучшения сцепления с бетоном.

Арматура — это пространственная решетка из прутков, расположенных внутри ленты на небольшом расстоянии от внешних краев (обычно 5-10 см, в зависимости от размера), принимающих на себя нагрузки на растяжение.

Без нее даже относительно небольшое изгибающее усилие разорвет ленту, что фатальным образом отразится на состоянии стен дома. Без арматурного каркаса основания не делаются.

Что такое вязка

Основную работу выполняют продольные арматурные стержни. Для того, чтобы удерживать их в нужном положении до момента заливки бетоном, используются вертикально расположенные прутки с гладкой поверхностью и меньшего диаметра (хомуты).

Для сборки каркаса используется метод вязки, соединения прутков на проволочные скрутки. Альтернативой является сварной способ соединения, но он более затратен, требует наличия подключения к линии электропитания.

Кроме того, сварные соединения плохо выдерживают перепады нагрузок, возможные во время застывания и способны ломаться, тогда как проволочные скрутки имеют небольшую степень свободы, компенсирующую подвижки материала.

Соединения при помощи сварки обязательны только для стержней с диаметром более 25 мм, которые не применяются в частном домостроении.

Требования к армированию

Требования и условия выполнения работ подробно изложены в СНиП 52-01-2003.

Перечень условий и требований достаточно широк, но к основным из них можно отнести:

• Форма и размеры ленты должны обеспечивать нормативное геометрическое размещение стержней с заданным шагом.
• Не допускается слишком глубокое или мелкое погружение стержней в тело ленты. Предельные размеры и поля допусков подробно изложены в таблицах СНиП.
• Использование только подходящих стержней, параметры которых соответствуют расчетным показателям.
• На пересечениях стержней, находящихся по углам или примыканиям каркасной решетки, должны обеспечиваться прочные соединения. «Плавающие» стержни недопустимы.
• Расстояние между стержнями должно соответствовать нормативным требованиям и обеспечивать свободное распространение бетонной массы при . Слишком близкое расположение прутков может образовать воздушные пузыри, снижающие несущие качества ленты.

ВАЖНО!

Схема расположения арматурных стержней подлежит тщательному и проверяется на соответствие с требованиями СНиП. Существуют усиленные методы армирования, с использованием напрягаемых стержней или канатных систем, но они реализуются только с помощью специального оборудования и в частном домостроении не используются ввиду своей избыточности.

Выбираем арматуру

Наиболее распространенные размеры бетонной ленты, используемые в малоэтажном частном домостроении — 30-40 см в и 50-70 см в высоту. Оптимальный вариант — использование продольных стержней диаметром 12-14 мм, а для хомутов применять гладкий пруток диаметром 8 мм.

Такие результаты получаются при расчетах фундамента, они многократно проверены на практике и гарантированно выполняют свои функции.

Существует также композитная арматура (стеклопластик), которая имеет некоторое преимущество перед традиционными металлическими стержнями:

• Малый вес.
• Полная устойчивость к коррозии.
• Высокие несущие возможности.
• Низкая цена.

К недостаткам можно отнести только неспособность изгибаться, что в некоторых случаях вызывает необходимость дополнительных соединений, что снижает прочность каркаса и вообще не лучший вариант для бетонной ленты. Тем не менее, для оснований несложной формы выбор композитной арматуры вполне оправдан и рационален.

ОБРАТИТЕ ВНИМАНИЕ!

На рынке имеется множество некачественных прутков, изготовленных с нарушениями технологии. В частности, нередко встречается отслаивание спиралевидного оребрения. При покупке надо обращать внимание на производителя и проверять сертификаты.

Выбираем материал для вязки

Оптимальный вариант — отожженная стальная оцинкованная проволока, позволяющая давать прочное и надежное соединение. Она практически не растягивается, устойчива к коррозии и не слишком жесткая, что важно при длительной работе с большим количеством соединений.

Принципиальных ограничений по толщине проволоки не имеется, обычно подходят по принципу удобства работы. Для арматурных стержней диаметром 12 мм принято использовать проволоку толщиной 1,2 мм, для более толстых прутков толщину проволоки увеличивают.

Основной критерий выбора — жесткость материала, определяющая рабочие качества и удобство пользования. Чрезмерно жесткий материал вызывает быструю утомляемость, что снижает производительность.

Обычно проволока реализуется в бухтах, но имеются и заготовки — отрезки проволоки с кольцами на концах, облегчающие работу.

Существуют также пластиковые хомуты, существенно ускоряющие процесс соединения каркаса. Специалисты не любят работать с ними, так как они не обладают достаточной прочностью и способны разрываться под нагрузкой, что нередко обнаруживается уже в процессе заливки.

Инструменты

Для ручной вязки используется специальный крючок. Он может быть приобретен в строительном магазине или изготовлен самостоятельно. Представляет собой кусок проволоки с отогнутым и слегка заостренным концом, который вставляется в проволочную петлю и вращается, затягивая соединение.

Существуют механические приспособления, в которых крючок вращается от ручного привода, работающего от возвратно-поступательного движения рукояти.

При больших объемах работ применяют специальные вязальные пистолеты. Крючок вращается с помощью электродвигателя, установленного в корпус устройства. Питание обеспечивают аккумуляторы, прямое сетевое питание неудобно и применяется лишь в отдельных случаях.

Нередко вязальные пистолеты заменяют обычными шуруповертами, зажимая крючок в патрон устройства.

Схемы вязки

Схемы вязки — это практические приемы закручивания проволочной петли. Существует несколько схем, которые незначительно отличаются друг от друга и представляют собой варианты постановки крючка относительно проволоки.

На результат та или иная схема никоим образом не влияет, являясь, по сути, наиболее удобным для моторики данного человека способом выполнения простой операции. Если петля закручена не по часовой стрелке, а против, это никак не может изменить качество соединения, поэтому рассматривать возможные варианты нет смысла.

Как правильно производить монтаж

Процесс вязки арматуры состоит из следующих элементов:

• От бухты вязальной проволоки отделяется кусок длиной 25-30 см.
• Отрезок сгибается пополам.
• Образовавшаяся полупетля заводится под перекрестие арматурных стержней и диагонально обхватывает его.
• Крючок заводится в петлю, свободный конец придерживается рукой.
• Свободный конец перехлестывается с крючком, который совершает вращательные движения. В результате проволочная петля закручивается и прочно соединяет стержни. Обычно хватает 3-4 оборотов.

При продольном соединении стержней выполняются аналогичные действия, только охват петли получается не диагональный, а поперечный. Рекомендуется устанавливать не менее 2 скруток на каждом продольном соединении.

Стеклопластиковая арматура

Для вязки стеклопластиковых стержней могут быть использованы как вязальная проволока, так и пластиковые хомуты. Вес арматуры значительно ниже, чем при использовании металлических прутков, поэтому пластиковые хомуты выдерживают нагрузки и рекомендуются для неподготовленных строителей, не имеющих опыта вязки каркасов.

Все приемы вязки, применяемые для соединения металлических стержней, используются и при изготовлении стеклопластиковых каркасов. Никаких принципиальных отличий не имеется.

ВАЖНО!

Композитные разновидности арматурных стержней используются сравнительно недавно, поэтому изучены слабо. Специальных методов соединения каркасов пока не разработано, на практике используют стандартные технологические приемы.

Композитная арматура

Прежде всего, необходимо уточнить, что стеклопластиковая арматура так же относится к композитному типу, являясь одной из разновидностей. Помимо этого, существует углепластиковая и базальтопластиковая арматура, обладающая схожими качествами.

Их отличие состоит в том, что они всегда окрашены в темный (черный) цвет, тогда как стеклопластиковые прутки имеют светлую желтоватую окраску. Все приемы и способы вязки, используемые для традиционных металлических каркасов, применимы и для этих видов .

Единственным отличием всех композитных разновидностей можно считать невозможность выполнения сварных соединений. Кроме того, имеется возможность более широкого использования пластиковых хомутов взамен проволочных соединений, которая обусловлена малым весом материала.

Как производить монтаж на углах фундамента

Углы арматурного каркаса — это ответственные узлы, несущие дополнительные нагрузки в поперечных плоскостях.

Для в качестве усиливающих элементов используются:

• Арматурные сетки.
• Отдельные арматурные стержни (анкера), изогнутые под нужным углом.

На практике чаще используются анкерные , которые могут быть изготовлены непосредственно на площадке из той же арматуры, что используется для прямых участков. Для соединения анкеров со смежными частями каркаса используются обычные методы вязки.

Также могут быть использованы хомуты Г- и П-образной формы, специальные муфты или привариваемые элементы оформления углов. В частном домостроении наиболее распространены обычные угловые анкера, доступные и позволяющие использовать одну и ту же методику вязки.

Как вариант, вместо дополнительных элементов загибаются прямые арматурные стержни, если их длина допускает такой вариант использования. При этом исключается дополнительное соединение, что увеличивает прочность углового узла и повышает надежность каркаса в целом.

Полезное видео

В данном видео вы узнаете, как производится вязка арматуры:

Заключение

От качества соединения арматурных стержней зависит устойчивость каркаса к нагрузкам, возникающим как во время затвердения бетона, так и в последующий эксплуатационный период.

Поскольку от прочности и надежности фундамента напрямую зависит долговечность и безопасность всей постройки, относиться ко всем элементам конструкции ленты следует с максимальным вниманием и аккуратностью.

Вязка каркаса должна быть выполнена с соблюдением всех требований СНиП, обеспечить достаточную жесткость и устойчивость к возможным нагрузкам. Это позволит изготовить качественное основание, гарантирующее надежную опору для постройки.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Правильная вязка арматуры под ленточный фундамент

Ленточный фундамент имеет вид замкнутого контура, выполненного из железобетонной ленты, прокладываемой под несущими стенами дома. Такой тип фундамента дает возможность равномерно распределить вес будущей постройки по всему периметру, что способствует повышению сопротивления силам пучения, уменьшения проседания здания и перекосу фундамента.

Правильный монтаж ленточного фундамента позволяет возводить на нем как деревянные дома, так и монолитные бетонные строения. В сравнении с монолитным фундаментом, ленточный тип фундамента характеризуется использованием сравнительно меньшего количества стройматериалов, к тому же объем земляных работ также ощутимом сокращается. Положительным моментом в характеристике ленточного фундамента является и невысокая стоимость проведения работ.

Роль арматуры в ленточном фундаменте

Монтаж ленточного фундамента не обходится без арматуры, ведь именно он перенимает на себя растяжение и усилия на разрыв от веса строения. Между тем бетонному основанию фундамента приходиться испытывать нагрузку на сжатие, и в конечном итоге удается добиться равномерного распределения по основанию всех сил противодействия.

Умение вязать арматуру поможет соблюсти равновесие и распределение нагрузки на ленточный фундамент.

План проведения работ

Качественное армирование фундамента подразумевает под собой следование следующим этапам:

• Разработка проекта, в котором в обязательном порядке учитываются особенности грунта, полученными в результате геологических исследований. Именно характеристика почвы обуславливает выбор типа фундамента и его глубину, а также позволяет определиться с расчетами о предстоящих тратах;
• Подготовка участка, во время которой снимается плодородный слой и наносится разметка будущего основания. Для правильного измерения расстояния используется рулетка, а направляющие колышки вбиваются в землю с шагом в 30 см. Такие колышки в обязательном порядке устанавливаются на местах будущих углов. Затем между ними натягивают шнур либо толстую нить. Когда намечают углы, важно соблюдать в них 90°, в особенности следовать этому требованию необходимо при строительстве дома из бруса;
• Выкапывание траншеи и укладка на нее дно песчаной подушки толщиной в 10-15 см, что необходимо для уплотнения грунта. Чтобы добиться максимальной усадки, песок следует смочить водой. Тем не менее, некоторые виды почвы требуют использования геотекстиля, который защитит фундамент от разрушения в результате воздействия грунтовых вод;
• Сборка опалубки, для чего используются деревянные щитки. Для регулировки высоты применяется рулетка, все образующиеся щели укрывают пленкой;
• Монтаж арматуры, качество вязки которой и расположение прутов отвечает за жесткость и надежность фундамента;
• Заливка конструкции бетонным раствором.

Выполнение каждого отдельного этапа не вызывает особых трудностей. Единственное, что потребует определенных усилий, знаний и времени, так это непосредственная вязка арматуры. Кстати, в процессе выполнения работы необходимо помнить о создании отверстий для коммуникационных входов и выходов.

Виды маркировок арматуры

При заказе арматуры важно знать особенности заводских обозначений. Концы арматуры, изготовленной из низколегированной стали, имеют следующие цветовые обозначения:

• Продукцию класса А-IV помечают красным цветом;
• Продукцию класса А-V помечают красным и зеленым цветами;
• Продукцию класса А-VI помечают красным и синим цветами.

Кроме этого для обозначения различных классов арматуры используются буквы со следующим значением:

• Пометка «К» (Ат-IVK) говорит о высокой устойчивости к растрескиванию под влиянием статического напряжения;
• Пометка «С» (Ат-IVC) говорит о том, что этот вид арматуры свариваемый;
• Пометка «СК» (Ат-IVCK) также говорит о том, что арматура свариваемая, но одновременно с этим она обладает устойчивостью к коррозийному растрескиванию.

При незначительных нагрузках на различные места будущего основания может быть использования монтажная арматура А1, которая характеризуется меньшим сцеплением с бетоном.

Как правило, для усиления свойств фундамента применяется рабочая арматура А3, которая отличается наличием трех видов выступов:

• Серповидного, отвечающего за стойкость арматуры к различным разрывным нагрузкам. Такая арматура используется при работе с тонкими стенами;
• Кольцевого, обеспечивающего надежное сцепление с бетоном. Такая арматура используется при работе с мощными бетонными конструкциями;
• Смешанного, включающего в себя положительные свойства первых двух видов.

В случае, когда арматура лишена каких-либо обозначений, то использовать ее при кладке ленточного фундамента категорически запрещается. Кстати, экономия в процессе покупки нежелательна, ведь в результате использования незакаленной арматуры фундамент может покрыться трещинами, которые спустя некоторое время распространяться и на стены дома.

Нередко в качестве армирующего материала используется стеклопластиковое волокно, тем не менее, наибольшую жесткость и надежность конструкции обеспечивает именно металлическая арматура. На строительном рынке можно увидеть арматуру в мотках, в виде стальных прутьев либо в виде сварной сетки, изготовленной в заводских условиях.

Что необходимо знать при вязке арматуры

Вязка арматуры осуществляется при наличии:

• Непосредственно самой арматуры;
• Мягкой либо отожженной стальной проволоки с диаметром от 0,8 до 1,2 мм;
• Специального вязального крючка, а в случае его отсутствия – обычных плоскогубцев.

Если вы не имеете понятия о том, как приступить к вязке арматуры для ленточного фундамента, лучше не начинать этого дела в одиночку. Единственная трудность данного процесса заключается в том, что без достаточного опыты справиться с такой задачей своими руками будет непросто. Поэтому лучше заручиться поддержкой одного-двух человек, которые знакомы с особенностями вязки арматуры. К тому же, их присутствие обязательно еще и потому, что с их помощью будет проведена последующая установка каркаса в расчетное положение.

Чтобы организовать надежное армирование ленточного фундамента, заблаговременно подготавливают коробы из арматуры. Сечение каркаса должно иметь квадратную либо прямоугольную форму, тогда как размер каждой ячейки может варьироваться от 30 до 40 см. Проектная длина короба в идеале должна составлять не менее 3 метров. В виду того, что вязка короба осуществляется не в траншее, а на поверхности, можно заранее произвести расчет необходимого количества коробов.

Однако если планируется монтаж длинного и глубокого фундамента, то вязкой коробов можно заниматься прямо в траншее, тем самым избавившись от необходимости опускать габаритную и не самую легкую конструкцию в яму.

Когда предполагается большое число мест будущих соединений, то количество узлов разрешается сокращать, тем не менее, на них должно приходиться не менее 50% от суммарной численности пересечений арматуры.

Варианты соединения арматуры

Фиксация стальных прутов возможна с помощью сварки или вязки.

Несмотря на то, что сварка не отличается особой сложность или длительностью, этот метод соединения имеет ряд неприятных недостатков:

• Высокая температура негативно отражается на свойствах металла;
• Прочность узлов сварки возможна только, если работа будет выполняться сварщиком высокой квалификации;

Сварка придает конструкции особую жесткость, которая повышает риск нарушения ее целостности при заливке бетонной смеси.

Что касается вязки, то она по праву считается наиболее эффективным способом, пусть на ее выполнение и требуется больше времени.

Технология армирования фундамента методом вязания

Очень часто в процессе армирования ленточного фундамента прибегают за помощью к пластиковым хомутам, вот только использовать их можно только в случае, если при непосредственной заливке фундамента никто не будет стоять либо ходить по арматурному коробу. Также можно применять и проволоку, которая существенно сокращает расход финансов, необходимых для проведения работ.

Чтобы результат проделанной работы не вызвал горького разочарования, важно придерживаться такой последовательности:

• От проволоки отрезается кусок длиной не менее 30 см;
• Отрезанная полоса берется в левую руку, тогда как правая рука удерживает вязальный крючок;
• Под перекрещивающуюся арматуру (к месту пересечения арматурных прутов) подводится проволока;
• Вязальный крючок вставляется в петлю проволоки, сложенной вдвое;
• Проволокой полностью обогнуть арматуру, свободный крючок которой заводится на крючок;
• Вязальный крючок закручивается по часовой стрелке, стараясь максимально прочно соединить концы проволоки;
• Как отмечает большинство экспертов, 3-3,5 оборотов должно хватать для надежной связки арматуры;
• Крючок вынимается из вязальной петли.

Кстати, чтобы ненароком не порвать вязальную проволоку, не стоит прилагать чрезмерных усилий при закручивании петли.

Таким образом, на арматурном коробе создается одно соединение. Однако этот короб может насчитывать несколько десятков подобных мест, тогда как у всего фундамента их количество вполне может достигать и нескольких сотен. Для упрощения и ускорения процесса вязки арматуры рекомендуется приобрести специальный вязальный пистолет, который без труда отыщется в любом строительном салоне.

Особенности армирования ступеньки

В случае, когда участок для строительства характеризуется большими перепадами высот, заливка фундамента производится «ступенчатым» способом:

• Усиление ступеньки проделывают на расстоянии 1 метра от уступа;
• Стержни длиной в 2 метра располагаются в верхней части ступеньки, середина которой должна припадать на центр уступа;
• При укладке горизонтальных прутов выдерживают шаг в полтора метра.

Особенности армирования углов

Нередко в процессе армирования углов допускаются различные ошибки, однако их необходимо избегать по той причине, что эти места испытывают разнонаправленную нагрузку. Поэтому, неправильный монтаж усиливающих прутов чреват тем, что фундамент будет иметь вид набора отдельных составных частей, а не монолитной конструкции. К тому же, его поверхность покроется трещинами, а бетон начнет слоиться.

Как правило, для армирования углов используется простое перекрещивание. Для придания прочности фундаменту в местах стыков арматуры следует использовать Г- либо П-образные пруты. Кстати, Г-образные пруты просто необходимы при армировании тупого угла, после чего вся конструкция усиливается дополнительными поперечинами.

Особенности укладки армирующего короба

Как уже говорилось выше, монтаж каркаса в подготовленную траншею производиться двумя либо тремя людьми: двоим из них придется удерживать оттяжки при подъеме конструкции, а в случае необходимости они устанавливают опорный стержень в нужном месте. Третьему работнику поручается наблюдать за проведением работы и вносить коррективы в действия товарищей. Соседние короба фиксируются к опорной арматуре.

После того, как все коробы будут помещены в траншею, все места соприкосновения должны быть закреплены вязальной проволокой, тем самым обеспечив единую структуру короба. Под нижнюю часть конструкции укладываются кирпичи, бруски либо любой подходящий материал – это необходимо сделать для того, чтобы бетонная смесь заполнила все имеющиеся пустоты и полностью покрыла арматуру.

В результате арматура будет отличаться наибольшей устойчивостью, а вся конструкция после заливка фундамента раствором получит дополнительную прочность и надежность. Стыки коробов, расположенных по углам фундамента, дополнительно армируются стержнями, перевязанными по диагонали.

Перевязывая короб с соседними конструкциями, нельзя забывать о контроле его горизонтальности, чтобы бетонная смесь смогла полностью скрыть арматуру под своим слоем. Приступать к монтажу опалубки по всему периметру можно только после окончательной сборки коробов.

основных моментов и полезных советов

Виды армирования фундамента. Требования к арматурным деталям. Технические особенности монтажа арматуры для различных фундаментных конструкций.

Бетон превращается в железобетон за счет армирования фундамента . Особая конструкция железобетонных фундаментов позволяет им воспринимать нагрузки, направленные, помимо сжатия, при изгибе и растяжении.

Как правильно укрепить фундамент

Во-первых, арматурные стержни должны быть чистыми, без грязи и мусора.Только чистая арматура хорошо сцепляется с бетоном. Фрейм имеет два типа детализации (для определенных целей): оперативную и распределительную. Назначение эксплуатационного армирования заключается в принятии внешних нагрузок и собственного веса здания. Распределительное армирование распределяет нагрузку на весь каркас.

Соединение между фитингами обеспечивается сварными швами или пучками проводов. Из соображений надежности чаще применяется сварка. Но если ожидаемая нагрузка на фундамент невелика, можно обойтись вязальной проволокой.В основном арматурный каркас крепится по углам фундамента. Если диаметр арматурных стержней не менее 25 мм, их склеивают точечной сваркой или проволокой. Если их диаметр превышает 25 мм, применяется дуговая сварка.

Помните: по всей раме необходимо заделать не менее половины армирующих пересечений; по углам рекомендуется соединить все стыки.

Если ваша арматура имеет диаметр не более 40 мм, соединение выполняется с накладкой, при этом сварной шов не должен быть слишком коротким, иначе крепление может быть разрушено.Для любого типа фундамента лучше использовать ребристые бруски, так как они прочно соединяются с бетоном.

Если будущий одноэтажный дом легкий и узкий, можно использовать арматуру диаметром 10 мм. Если дом двухэтажный или широкий (длинный), необходимо использовать арматуру 12 мм.

Армирование монолитных ленточных фундаментов

В зависимости от ширины и высоты ленточного фундамента армирование может производиться в два и более слоев сетки с шагом 6-10.При работе с типичным ленточным монолитным фундаментом шириной 16 дюймов и высотой 20 дюймов горизонтальная и вертикальная набивка сетки может составлять 4-6 дюймов со всех сторон. В случае высокого фундамента расстояние по вертикали между горизонтальными стержнями арматуры может составлять от 12 до 16 дюймов.

Расстояние по горизонтали между вертикальной арматурой может составлять 12 дюймов или более, а расстояние до края бетона составляет? — 4 дюйма с каждой стороны. В результате количество арматурных сеток и шаг между ними рассчитывается исходя из нагрузки на фундамент.

Армирование фундамента опоры

Армирование фундамента пирса довольно просто. Здесь достаточно деталей для армирования фундамента — 4-6 длинных ребристых арматурных стержней и несколько тонких гладких стержней для их точного обвязки. Длинный стержень должен иметь диаметр 10-12 мм, для гладкого достаточно 6 мм. Если пирс слишком узкий (например, 5 дюймов), его можно укрепить двумя стержнями. Когда длина опоры составляет 5-7 футов, арматурные стержни могут быть привязаны на расстоянии 16-20 дюймов. Если фундамент возводится под увесистую постройку, стыки следует заваривать.Армирование фундамента пирса делается таким образом, чтобы после заливки бетона бруски выступали на 4-8 дюймов. Таким образом, к нему удобно приклеивать арматурные детали плотного фундамента.

свайный фундамент укреплен похож на столбчатый фундамент. Единственное отличие в том, что вертикальная арматура располагается по кругу, а не по квадрату. Можно использовать 3-5 прутков диаметром 10 мм.

Технология усиления фундамента

Процесс возведения армированного фундамента в целом несложный, если, конечно, вы уже определились с размещением арматуры.

Сначала подготовьте арматурные стержни необходимой длины, в том числе тонкие стержни для обвязки. Брусья изогнуты для установки по углам.

В вырытой траншеи под фундамент на песчаное основание укладывают стержни арматуры нижнего ряда. Чтобы обеспечить необходимое расстояние между будущим фундаментом и брусками, последние просто кладут на залитые в песок кирпичи. Прутки соединяются между собой в единую резьбу по длине, а также крест-накрест в горизонтальной плоскости.При этом строго соблюдается расстояние между несущими стержнями по ширине, а детали рамы выровнены по осям фундамента.

Вертикально расположенные поперечные стержни прикреплены к нижним стержням без выступов из бетонной подошвы внизу. Однако на время они просто опираются на край траншеи.

Далее монтируются верхние несущие планки. Для этого их подвешивают и закрепляют, например, на траншейных стержнях, уложенных поперек, а затем связывают поперечными стержнями в раме.

Горизонтальные поперечные стержни также привязаны к верхним стержням арматуры. В результате получается арматурный каркас, стоящий на кирпичах.

При установке железобетонного фундамента важно контролировать расположение стержней арматуры относительно центральной оси фундаментной ленты. Для этого нити, соответствующие осям фундамента, натягиваются на кольях над траншеей. По ним ориентируется усиленный фундаментный каркас с помощью отвеса.Также важно, чтобы каркас был строго вертикальным.

Как это сделать правильно: использование арматуры в фундаменте

Один из наших геодезистов недавно испытал некоторый шок при посещении участка для пристройки дома.

Их вызвали для проверки арматуры перед бетонированием фундамента, но ранее они не были на площадке для проведения земляных работ или осмотра начала работ. «Строитель» гордо отступил и сообщил офицеру, что он выкопал 450 мм, но все еще находится в засыпанной земле, поэтому вместо этого решил построить укрепленный фундамент плота.

Более того, он помогал окружающей среде, перерабатывая тележки для покупок в качестве арматуры.

«Каждая мелочь помогает», — ответил ошеломленный офицер, прежде чем объяснить, что случилось. Впоследствии от проекта отказались из-за дополнительных затрат на его правильное выполнение, и он вернулся в патио.

Если вы участвуете в строительстве фундамента на плоту, необходимо учитывать несколько ключевых факторов, чтобы обеспечить правильную установку армирующей ткани.Это альтернатива, если вы не можете использовать традиционный ленточный или траншейный фундамент, но важно отметить, что фундаменты на плотах подходят не во всех случаях и обычно требуют проектирования инженером-строителем.

В отличие от ленточных фундаментов подвесных полов, где сетка просто помещается в нижнюю часть бетона, чтобы действовать на растяжение, плоты обычно имеют сетку вверху, чтобы противостоять сжатию от тяжелых точечных нагрузок, таких как внутренние стены, и внизу для растяжения, чтобы распределять нагрузку по более широкая поверхность.

Ключевые точки армирования

• Армирование бывает разных размеров и классов , но чаще всего используются тканевое армирование A и B. В таблице ниже показаны размеры и центры стержней для наиболее часто используемых стержней:

• Армирующая ткань должна быть без рыхлой ржавчины, масла, жира, грязи и любых других загрязнений , которые могут повлиять на долговечность бетона.
• Необходимо обеспечить достаточное покрытие вокруг стального элемента , чтобы защитить его внутри бетона.40 мм — это минимальное покрытие, необходимое для всех поверхностей бетонной плиты. Внизу это может быть достигнуто с помощью запатентованных табуретов / сеток / пенополистирола / подъемников (не лишних кирпичей) по 20 штук на лист с гистулом или проволочными прокладками между любыми слоями по 5 на лист, чтобы гарантировать, что верхний слой останется там, где должен, а не нет. просто просачивайтесь сквозь бетон (особенно когда он заливается или утрамбовывается и по нему ходят) и удерживает минимальное покрытие на поверхности.
• Ткань класса B можно определить по размеру продольных и поперечных стержней, при этом продольные стержни расположены с шагом 100 мм по центру и всегда расположены в направлении пролета.Поперечные стержни расположены на расстоянии 200 мм по центру, как указано в таблице 1 в руководстве по техническим стандартам LABC Warranty.
• Там, где армирующая ткань нахлестывается, практическое правило — это минимальное перекрытие из двух стержней плюс 50 мм, т.е. 200 + 200 + 50 = 450 мм, но это иногда может быть уменьшено за счет инженерного проектирования в соответствии с Еврокодом 2 Таблица 2 в руководстве по техническим стандартам гарантии LABC предоставляет минимальные размеры нахлеста для ткани B.

Перемычки должны быть связаны проволочной обвязкой.

Обратите внимание: LABC не поддерживает использование корзины для покупок / тележки в фундаменте!

Дополнительная информация

Основы плотного фундамента

Руководство по техническим стандартам, версия 9 или специальный раздел «Основы».

Обратите внимание: были приняты все меры, чтобы информация была верной на момент публикации. Предоставленные письменные инструкции не заменяют профессионального суждения пользователя. Ответственный за выполнение работ или лицо, выполняющее работы, обязаны обеспечить соблюдение соответствующих строительных норм и правил или применимых технических стандартов.

Как построить ленточный железобетонный фундамент

Самая важная часть армирования в ленточном фундаменте — это арматура между фундаментом и стеной фундамента в случае, если стена фундамента построена из железобетона. В этом случае бетонная арматура может быть арматурой фундаментной стены. Армирование фундаментной стены в этой ситуации напоминает армирование бетонной балки, которая равномерно распределяет нагрузки по основанию и предотвращает разрыв фундамента под действием горизонтальных сил; и фундамент может быть построен из бетона или без него, при условии, что наверху, вдоль его средней оси, подготовлена ​​канавка для предотвращения скольжения фундаментной стены по опоре.

Фундаментная стена должна быть залита деревянной опалубкой.

Самая простая форма арматуры получается путем размещения двух стальных стержней (арматурных стержней, арматуры, стержней арматуры) внизу опалубки, отделенных на несколько сантиметров (около 3) от нижней части опалубки и примерно на 2 см от боковых сторон. .

Стержни должны быть прочными во время укладки бетона, привязав их к маленьким бетонным блокам, связанным стальной проволокой, образующей основу.

Необходимо следить за тем, чтобы арматурные стержни не смещались при укладке влажного бетона в опалубку.

Самым простым способом настройки стержней является следующий, но он может быть поврежден.

Но наиболее правильной конфигурацией стержней является следующая, при которой никогда не бывает стержней, непрерывных под углом, угол которого меньше 180 ° градусов.

Наиболее продуманным и надежным решением для усиления фундамента является строительство целого арматурного стального каркаса для балки с четырьмя продольными стержнями в бетоне (два внизу и два вверху) и стальными стержнями меньшего диаметра. согнуты поперечно продольным стержням на расстоянии около 30 см.

Бетон всегда должен содержать и покрывать арматурные стержни, чтобы он защищал их от ржавчины, оставаясь при этом рядом с углом бетонной секции, чтобы противостоять изгибу.

Еще более эффективное решение — укрепить весь фундамент. В этом случае можно выполнить описанную выше процедуру для усиления системы, состоящей из опор и фундамента. Это также самое затратное решение.

Есть два случая. В растворе железобетонные фундаменты и стены железобетонного фундамента отливаются раздельно, в два раза.Это решение проще, но на его создание уходит больше времени, и оно слабее последнего.

В последнем варианте фундамент и фундаментная стена усилены, так что клетка между ними является непрерывной.

Также можно использовать железобетон для равномерного распределения нагрузок на неармированные ленточные фундаменты.

Авторские права: Джан Лука Брунетти, 2016 г. ([email protected]).

Типы армирования в фундаментах или типы сеток в фундаментах

Существуют различные типы армирования в фундаментах.Мы знаем, что мы должны вставить арматуру в опоры для требований натяжения. По мнению Б.Н. Datta процент армирования в опорах составляет от 0,5% до 0,8%. Тип сетки, используемой в опорах, разработан инженером-строителем в соответствии с расчетом нагрузки. Здесь я обсуждаю типы сетки (арматуры), принятые в различных типах фундаментов или фундаментов.

Вы также можете прочитать 10 типов опор или фундаментов, которые мы применяем в строительстве

1.Обычная сетка:

Этот тип сетки обычно используется в простых, изолированных или комбинированных основаниях. Этот тип обычно используется в малоэтажных домах. И переход к высотным зданиям Перед тем, как использовать Plain Mesh, необходимо проанализировать нагрузку в соответствии с этой сеткой и решить, сбалансирован ли тип сетки с нагрузкой или нет.

В этом типе стержни размещаются в виде сетки. Он может иметь стержни разного диаметра и разного расстояния в любом направлении. Расстояние может отличаться, а может и не отличаться в обоих направлениях.

2. Сетка с крючками (Hook Mesh):

Этот тип сетки используется в малоэтажных и многоэтажных зданиях. Фундамент армирован сеткой, а на концах сетки зацепляются стержни. Сгибание концов стержней помогает правильно закрепить арматуру. Где длина крючка 9D. D — диаметр стержня.

Аналогично ровному основанию. В этом типе стержни загнуты на концах до уровня опоры. Помните, что бетонное покрытие от 1 до 4 дюймов предусмотрено со всех сторон основания.

4. Сетка плота:

Этот тип сетки предоставляется в основании плота. Плотная опора применяется, когда несущая способность грунта очень низкая. В этом типе сетка делится на две части: верхняя сетка и нижняя сетка.

Во-первых, нижняя сетка предусмотрена на закрывающих блоках, концы нижней сетки изогнуты под углом 90 градусов до высоты 50D, где D — диаметр стержня. Затем верхняя сетка привязывается к нижней сетке в обратном направлении. Кроме того, верхняя сетка аналогична нижней сетке, изогнутой под углом 90 градусов, но дополнительная планка 50D не предусмотрена, поскольку она уже оборудована нижней сеткой.

Дополнительная штанга 50D предусмотрена либо на нижней, либо на верхней сетке.

Одинарное кольцо или двойное кольцо На чертеже в разрезе на рисунке выше. Кольца привязаны к верхней сетке и нижней сетке, чтобы поддерживать точный каркас. С помощью колец стальная арматура не деформируется ни в каком направлении. Минимальный диаметр стержней, используемых для колец, составляет 6 мм.

В одинарном кольце Сетчатые кольца рафта размещаются только в одном направлении — горизонтальном или вертикальном, тогда как в системе двойных колец кольца располагаются в обоих направлениях.

Следует помнить: —

1. Бетонное покрытие варьируется от 1¨ до 4¨ в зависимости от размера основания.
2. Длина крюка в ячейке крючка всегда равна 9D, где D — диаметр стержня.
3. Дополнительный стержень предусмотрен либо на верхней, либо на нижней ячейке, а длина дополнительного стержня составляет 50D, «D» — это диаметр стержня.

Вы также можете прочитать: —

10 Типы опор или фундаментов, которые мы применяем в строительстве
График гибки стержней для типов опор
16 Различные типы плит в строительстве

Для мгновенных обновлений Присоединяйтесь к нашей трансляции в WhatsApp.Сохраните наш контакт в Whatsapp +9700078271 как Civilread и отправьте нам сообщение «ПРИСОЕДИНЯЙТЕСЬ»

Никогда не пропустите обновление. Нажмите «Разрешить нам» и заставьте нас разрешить или нажмите Красный колокольчик внизу справа и разрешить уведомления. Следите за обновлениями! Скоро будут обновлены другие !!.
Civil Read желает вам ВСЕГО НАИЛУЧШЕГО в вашем будущем.

Исследования натяжения соседних ленточных фундаментов на неармированных и армированных песках

Шаги при строительстве ленточного фундамента

Строительство дома требует ряда технических процедур, которые необходимо выполнить, чтобы обеспечить прочную конструкцию и долговечность дома. . Один из них и самый важный — фундамент.

Ленточный фундамент
По словам Моисея Бааба, инженера-строителя из компании Baaba, специализирующейся на строительстве, существует ряд фундаментов, и наиболее распространенным из них является ленточный фундамент, который используется там, где грунт достаточно прочен.

Он говорит, что фундамент должен быть построен, чтобы выдержать весь вес здания, мебели, оборудования, оборудования и людей, находящихся в нем.
Он также должен уметь переносить весь этот вес на землю.

Расчистка, зачистка или выравнивание участка
Первый шаг перед строительством дома, который включает в себя расчистку участка путем удаления щебня, травы, кустарников, стволов, а также обеспечение отсутствия застоя воды путем включения надлежащей дренажной системы.

Обустройство и раскопки
По словам Юлиуса Эренью, студента-архитектора, «после расчистки участка можно начинать закладку здания, строго следуя указаниям местных властей». Он объясняет, что в некоторых местах требуется устанавливать здание на расстоянии не менее 1,5 метра (примерно 5 футов) от границы участка ».

Ереню добавляет, что после выезда,
может начаться рытье котлованов под фундамент, как указано в планах строительства.«Эти раскопки должны находиться под строгим контролем, потому что любые сокращения, сделанные на фундаменте, повлияют на всю конструкцию».

Реклама

Фундамент
Бааба говорит, что бетон определенной смеси готовится и заливается в выкопанные траншеи до указанной толщины и ширины. Обычно основание фундамента не должно быть менее 600 мм (2 футов) в ширину и не менее 200 мм (около 8 дюймов) в толщину.

Фундаментная стена (цокольная стена)
Стена, возведенная из бетонного ленточного фундамента до высоты фундаментной плиты, и толщина фундаментной стены может варьироваться от участка к объекту, поэтому стены возводятся в соответствии с планом здания. .

Засыпка и защита от отвалов
Инженер-строитель объясняет, что внутренняя часть построенных стен фундамента должна быть заполнена до необходимого уровня либо вынутым грунтом, либо переброшенным грунтом, почва должна быть уплотнена слоями для получения желаемых результатов . Важно распылить немного воды на почву, чтобы увлажнить ее (а не полностью замачивать материал).

«Поверх уплотненного грунта вам понадобится слой твердого наполнителя определенной толщины до необходимого уровня, слой песка насыпается поверх твердого грунта (ослепление) для достижения гладкого уровня», — объясняет Эренью. .

Затем поверх песчаной заглушки укладывается гидроизоляционная мембрана (DPM); это предотвращает подъем грунтовых вод и влаги на плиту перекрытия.

Усиливающая сетка, также известная как BRC, укладывается поверх защитной мембраны, а ее концы перекрываются и связываются вязальной проволокой.

Именно в этот момент готовится бетон указанной смеси и заливается на сетку до указанной толщины.

СОВЕТ
• Обеспечение прочного фундамента, включая испытание почвы, обработку термитов, необходимость в грунтовой балке.
• Важно отметить, что каждая строительная работа требует определенных процедур, и некоторые из них носят технический характер, чтобы их мог понять неспециалист. Поэтому обязательно обратитесь за советом к своему архитектору или инженеру-строителю, чтобы он посоветовал вам больше, исходя из условий вашего участка.

[email protected]

вещей, которые инженеры сайта должны знать об арматуре и стальных стержнях

Только в соответствии с рекомендациями Индии.

Прозрачная крышка для основной арматуры в
Опоры: 50 мм
Плотный фундамент Верх: 50 мм
Плотный фундамент Нижняя / боковые стороны: 75 мм
Строповая балка: 50 мм
Уровень перекрытия: 20 мм
Колонна: 40 мм (d> 12 мм) 25 мм (d = 12 мм)
Стена сдвига: 25 мм
Балки: 25 мм
Плиты: 15 мм или не менее диаметра стержня.
Плоская плита: 20 мм
Лестница: 15 мм
Подпорная стена на земле: 20/25 мм
Водоудерживающие конструкции: 20/30 мм
Навес (Chajja): 25 мм

Крюк для хомутов 9D с одной стороны

Количество хомутов = (пролет в свету / пролет) + 1

Длина анкерного крепления консоли для основной стали 69D

Объявления

«L» для основной тяги колонны в основании не менее 300 мм

Следует использовать стулья со стержнями диаметром не менее 12 мм.

Минимальный диаметр дюбелей должен составлять 12 мм

Нарезки внахлестку нельзя использовать для брусков больше 36 мм.

В стальной арматуре требуется связующая проволока 8 кг на тонну.

Притирка не допускается для прутков диаметром более 36 мм.

Минимальное количество столбцов для квадратного столбца — 4, а для круглого — 6.

Продольная арматура должна составлять не менее 0,8% и более 6% от брутто C / S.

Вес стержня на метр длины = d ² /162, где d — диаметр в мм

На всей арматуре не должно быть прокатной окалины, рыхлой ржавчины и покрытий красок, масла или любых других веществ.

Основные стержни в плитах должны быть не менее 8 мм (HYSD) или 10 мм (плоские стержни), а распределители — не менее 8 мм и не более 1/8 толщины плиты.

Объявления

В случае шага стержней
Укажите диаметр стержня, если диаметры стержня равны.
Укажите диаметр большего стержня, если диаметры не равны.
На 5 мм больше номинального максимального размера крупного заполнителя.
