Модель башенного крана своими руками: Модель башенного крана из бумаги: как сделать из картона кран своими руками, аппликация подъемный кран из цветной бумаги

Модель башенного крана из бумаги: как сделать из картона кран своими руками, аппликация подъемный кран из цветной бумаги

Подъемные краны очаровывают и взрослых, и детей. Каждый мальчик или даже девочка с восторгом следят, как крутится стрела на огромной высоте, да и взрослые с интересом наблюдают за работой стальных гигантов. Сделать самостоятельно башенный кран из бумаги – интересная творческая задача для любого моделиста.

Особенности строительной техники из бумаги

Благодаря доступности, недорогой цене и легкости в обработке, бумага является самым популярным материалом для создания объемных поделок, она позволяет создавать масштабные модели любой строительной (и не только!) техники любого уровня детализации. Макеты кранов, собранных из бумаги или картона, могут быть самыми разнообразными – от наивных детских поделок, до сложных изделий, состоящих из множества деталей, которые по фото не всегда можно отличить от настоящих.

Примеры макетов из бумаги и картона

Разные коллекционные модели подъемных кранов, которые точно повторяют свои реальные прототипы, сделанные при помощи клея, бумаги и ножниц. Примеры креативных поделок на тему строительного крана.

Autojerab PWD 4136.

Kobelco 7070G.

Praga V3S AD 080.

Грузовик с башенным краном.

Башенный кран из картона.

Как сделать подъемный кран из бумаги

Сделать башенный кран из бумаги – вызов для любителя бумажных поделок. Этот вид строительной техники отличает длинная стрела, которую не так-то просто собрать аккуратно по всей длине и расположить так, чтобы она не перевешивала готовое изделие. Начинающим моделистам лучше воспользоваться готовыми шаблонами разверток строительных кранов, а профессионалы бумажного дела могут попробовать свои силы при самостоятельной разработке действующей модели подъемного или макет козлового крана из картона.

Необходимые материалы и инструменты

Независимо от сложности выбранной объемной модели кранов распечатывают развертки на плотной бумаге или на тонком картоне. Интересный эффект металлического кузова получается, если распечатать развертки на фотобумаге, но в таком случае, в зависимости от размера деталей или качества фотолистов могут получиться неаккуратные, «рваные» сгибы, поэтому перед печатью всего макета стоит попробовать собрать 1-2 детали, чтобы проверить материал в деле. Дополнительно для того, чтобы сделать подъемный кран из бумаги понадобятся:

• острые ножницы;
• линейка, желательно металлическая;
• канцелярский нож для прорезания прямых линий (под линейку) или сложных отверстий в заготовках;
• клей-карандаш;
• нить подходящей толщины для имитации металлического троса;
• большой лист картона или журнал, для застилания рабочей поверхности. Такая подложка убережет стол от повреждений, и поможет сделать срезы и сгибы более ровными;
• простой карандаш, чтобы подписывать с изнанки номера уже вырезанных элементов.

Качество итоговой работы во многом зависит от выбора клея. ПВА размачивает бумагу и коробит готовое изделие, а клеящий карандаш с истекшим сроком годности становится тягучим, и может попортить внешнюю сторону поделки.

Поэтапная сборка объемной модели 3D с пошаговыми фото

Реалистичная модель башенного крана Grove RT 1650, собранная из плотной бумаги по готовым шаблонам. На создание этого строительного гиганта своими руками уйдет около 4-6 часов спокойной работы, в зависимости от навыков моделиста.

Шаблоны для распечатки

Развертка крана состоит из 5 листов, печатать схему лучше на плотной бумаге, (120 – 160 гр/см) или тонком картоне. Распечатки не стоит скручивать в рулон, в таком случае бумага все равно останется немного закругленной, и это негативно повлияет на итоговый вид изделия.

Пошаговая схема сборки

Детали вырезают по мере необходимости и сразу подписывают простым карандашом их номера с изнаночной стороны. Сборку производят совмещая номера согласно схеме, начиная с мелких элементов, постепенно переходя к более крупным деталям.

Перед соединением двух фрагментов каждый из них хорошо просушивают. Излишняя спешка может привести к тому, что детали покоробятся и потеряют форму.

Пошаговая схема сборки модели.

Башенный кран из бумаги с простой схемой

Упрощенная модель для детского творчества с движущимися колесами и крюком. Если ребенок разберется, как сделать из картона кран, и сделает игрушку самостоятельно, это поможет ему понять принцип работы противовеса и общее устройство этого гиганта строительной техники.

Собирают кран из бумаги коричневого или оранжевого цветов, или раскрашивают готовую поделку соответственно реальным машинам.

Поэтапный план создания игрушки

1. На выбранной бумаге вычерчивают шаблоны заготовок согласно представленной схеме. Размер деталей (на схеме он дан в миллиметрах) можно пропорционально увеличить или уменьшить в зависимости от желаемого размера итоговой игрушки.
2. Собирают корпус крана в виде перевернутой коробочки.
3. Из картона вырезают колеса, раскрашивают их и при помощи осей-зубочисток прикрепляют к кузову. Края осей закрепляют бусинами или пластилином. Поверх раскрашенных колес можно наклеить диски из фольги, или нарисовать их серебряной краской.
4. Склеивают башню в виде бруска со скошенной верхней частью и приклеивают в центр платформы.
5. Собирают стрелу и приклеивают к башне под углом. До высыхания детали придерживают ее руками.
6. Собирают заднюю часть крана и приклеивают ее на одном уровне со стрелой с другой стороны от башни.
7. Чтобы готовая модель крана из бумаги была устойчивой, к ней приклеивают противовес – перевернутую коробочку, расположенную позади башни.
8. Сгибают крючок из медной проволоки, фольги или вырезают его из картона.
9. Прикрепляют крючок к стреле при помощи толстой нитки.
10. Дорисовывают красками или фломастерами на корпусе игрушки мелкие детали, по своему вкусу или согласно фотографиям реальных башенных кранов.

Игрушка готова. Собственноручно вычерченная и собранная с нуля модель строительного гиганта будет для ребенка поводом для гордости, и возможностью почувствовать себя настоящим инженером-конструктором.

Процесс выбора материалов для создания и отделки моделей и вычерчивание вручную чертежей развивают творческие способности ребенка и самостоятельность в большей степени, чем сборка игрушек по готовым покупным наборам.

Аппликации для детей

Аппликация – развивающий и увлекательный вид творчества для малышей. Процесс вырезания деталей из цветной бумаги – это приятное занятие, стимулирующее зрительные центры, тактильные ощущения и мелкую моторику, а сборка мелких элементов в цельную картину приводит детей в восторг, заодно обучая конструктивному мышлению.

Объемная аппликация

Такую объемную аппликацию строительного крана и мальчики, и девочки выполняют с удовольствием.

Для создания аппликации понадобятся:

• набор цветной бумаги;
• фломастеры;
• клей-карандаш;
• ножницы, простой карандаш, линейка и ластик.

Из цветной бумаги вырезают элементы будущей картины. Стрела делается из четвертинки круга, свернутой длинным узким конусом.

Платформа, башня и противовес собираются из прямоугольников, свернутых в полуцилиндры. Колеса и диски делают из плоских бумажных кружочков.

Наклеивают все детали в правильном порядке на выбранную основу.

Фон для поделки лучше выбирать голубого или зеленого цвета, для большей реалистичности картинки.

Аппликация готова, осталось только вставить ее в рамку и подарить папе или дедушке.

Шаблоны для вырезания или раскрашивания

Чтобы сделать аппликацию по готовому шаблону, понравившуюся картинку распечатывают и аккуратно вырезают все детали (можно перерисовать). Получившиеся заготовки прикладывают к цветной бумаге выбранного цвета, обводят и вырезают элементы будущей картины. Когда все детали подготовлены, их раскладывают в правильном порядке, чтобы получилась готовая картинка и приклеивают.

Самостоятельный выбор цвета элементов развивает у детей умение подбирать гармоничные цвета и развивает вкус.

Создание башенного крана из бумаги – не самая простая задача, однако потраченные усилия стоят того, чтобы пополнить коллекцию моделью этого обаятельного строительного гиганта, а сборка игрушки вместе с ребенком станет хорошим поводом объяснить ему принцип работы лебедки, устройство противовеса, и технологию работы строительного крана в целом.

★ Башенный кран модель | Информация

Расчет башенного крана в APM WinMachine НТЦ АПМ. Подготовка модели к расчету Модель металлоконструкции башенного крана была создана в соответствии со сборочными и. .. Купить башенный кран. Строительные башенные краны, цены. 31 янв 2019 Основанное 1949 г. семейное предприятие имеет в линейке башенных поворотных кранов модели всех исполнений и типоразмеров,. .. Строительный башенный кран POTAIN MCT 178, продажа в. 3D модели Башенный Кран для скачивания, файлы в 3ds, max, c4d, maya, blend, obj, fbx с низким поли, анимированные, сфальсифицированные, игры и. .. Башенный кран – модели башенных кранов. Модельный ряд башенных кранов КБ размещен в сводной таблице, позволяющей сравнить модели по любой технической характеристике. .. Китайские башенные краны купить, в наличии, узнать. 29 янв 2019 Масштабные: 404 КБ 405 Ржев КБм 401п 250 РДК 25 Модели башенных, гусеничных, козловых кранов, копровых. .. Конечно элементный анализ металлоконструкции башенного. Модельный ряд башенных кранов размещен в сводной таблице, позволяющей сравнить модели по любой технической характеристике. .. Подбор башенного крана онлайн. Поможем правильно выбрать. Модели башенных кранов: 408.21, Башенные краны 403Б, Башенный кран погрузчик КБ 578.. .. ABtoys Башенный кран купить в интернет магазине OZON с. постановке. Вследствие этого для разработки уточнённых моделей башенных кранов оптимальным является метод конечных элементов.. .. Башенные краны КБ, Liebherr, Potain, Terex Comedil, Comansa. У нас можете купить по низким ценам китайские башенные краны и узнать подробные характеристики. Десятки моделей в наличии.Представлены. .. Состояние вопроса динамики башенных кранов с учетом. По конструкции башенные делятся на краны с поворотной Первые модели кранов от 1 до БКСМ 10 оснащались маневровой стрелой..

Модели кранов. Башенный кран из пластика. Towercrane. Model. Модель, Максимальный вылет, м, Грузоподъемность при максимальном вылете, кг, Спецификация. башенный кран TGM. .. Обзор рынка башенных кранов – Основные средства. Продажа башенных. кранов. Цены башенные краны. Основные преимущества данной модели: кран перевозится на 2 х автомобилях,. .. Масштабные модели. Башенный. Гусеничный кран. 7 июн 2019 Модели кранов. Башенный кран из пластика. Towercrane. Model Как управлять башенным краном LIEBHERR. How to operate a. .. Масштабные модели кранов на заказ CrM ВКонтакте. Компания ЦСТ Техноплаза предлагает все типы. Модели башенных кранов классифицируют в зависимости от конструкции. .. Фотогалерея башенных кранов сайта. Башенный ABtoys относится к специальной строительной технике. Это модель настоящей машины, используемой в строительстве. Кран может. .. Башенные краны КБ: технические характеристики СДМинфо.ру. строительной техники Механизмы действуют на кранах Сходство с Модели башенных, гусеничных кранов, копровых установок, макеты. .. Башенные краны продажа, стоимость, характеристики Узнать. Расчет стационарного проводился по заказу ТОО Модель металлоконструкции башенного крана была создана в соответствии со. .. Модели Башенный Кран 3D для Скачивания TurboSquid. 9 фев 2019 Модели башенных, гусеничных кранов, копровых установок Сделано своими руками Все механизмы действуют Сходство с. .. крана. Башенный кран Liebherr. Как создать модель. 13 сен 2015 Capital Crane предлагает всем желающим приобрести башенные краны модели Potain MCT 178 и другие. Компания является. .. Технические характеристики башенных кранов: Liebherr, Terex. С помощью нашего фильтра Вы сможете подобрать башенный кран по Заданным параметрам удовлетворяют следующие исполнения этой модели..

Модель башенного крана своими руками — Портал о стройке

Наша промышленность выпускает различные по назначению подъемные краны: для строительства зданий, погрузочно-разгрузочных работ и т. дг Краны позволяют значительно облегчить труд рабочего, ускорить темпы работы.

Модель подъемного башенного полноповоротного крана, которая здесь описывается, может быть сделана в любом машиностроительном кружке первого года занятий. Основными рабочими движениями модели будут: передвижение по специальным рельсовым путям, поворот стрелы и подъем груза. Все эти движения выполняются с помощью ручного тросикового привода, который можно заменить моторным приводом или другими механическими двигателями.

Материалом для постройки модели служат обрезки фанеры, небольшие доски, полоски кровельного железа или жести, алюминиевая и железная проволока, потребуются также различные точеные детали, тросик и ремни.

Для модели крана можно использовать и детали металлического конструктора.

Модель имеет следующие основные части (рис. 31): колонну (1), поворотную головку (2), стрелу с грузоподъемным устройством (крюком) (3) и ходовую тележку (4). Особенностью модели является необычная конструкция управления. На конце длинного тросика (2—3 м) укреплен маховик с ручкой. Вращение маховика (в любую сторону) передается тросиком на ведущее колесо Ж (рис. 32). Это колесо, в свою очередь, связано фрикционной передачей с колесом Е, свободно укрепленным на рычаге. Рычаг можно устанавливать в три положения: при крайнем левом положении колесо Е подводится к колесу Б. Вращение этого колеса передается с помощью ременной передачи на ходовые колеса — кран начнет двигаться по рельсовому пути. При среднем положении рычага колесо Е подводится к колесу В, фрикционно связанному с колесом Д. На верхнем конце оси этого колеса устанавливается поворотная головка, поэтому при вращении колеса Д стрела крана начнет поворачиваться. При третьем положении рычага колесо Е подводится к колесу Г. На шкив этого колеса при его вращении наматывается капроновая нитка, к концу которой привязан крюк.

Управлять работой крана удобно вдвоем. Один кружковец вращает маховик на тросике, другой, переставляя рычаг, управляет рабочими движениями крана. Ручной привод можно легко заменить моторным. Электрический мотор с редуктором устанавливается на конце тросика вместо маховика с ручкой. Управлять такой моделью может уже один человек.

Работу над моделью начинают с изготовления деталей для колонны крана.

Высота колонны крана берется от 500 до 800 мм.

В заготовленных деталях намечаются и сверлятся необходимые отверстия, делаются срезы. Затем приступают к сборке колонны. Сначала собираются две боковые стороны колонны. Каждая из них имеет по два вертикальных бруска, которые соединяются поперечными брусками и распираются укосинами. Собрав обе стороны колонны, их соединяют между собой с помощью поперечных брусков и укосин. Сверху колонны устанавливается крыша (8), монтируется кабина и устанавливается лестница (5). Лестница делается из фанеры и проволоки.

Далее делают головку крана.

Сначала изготовляют опорный роликовый круг (9). Из дерева выпиливается диск диаметром 50 мм, толщиной 10 мм. Затем из железа или жести делают два кольца и четыре П-образных хомутика. Все эти детали соединяются друг с другом, как это показано на рисунке 31.

Ролики вытачиваются из дерева и устанавливаются на осях из железной проволоки. В центре роликового круга сверлится отверстие, в которое вставляется ось — длинная трубка. На другом конце трубки укрепляется колесо Д. Роликовый круг устанавливается на крышке колонны крана так, чтобы он мог легко скользить.

Надстройка головки крана делается из фанеры. Сначала собираются две боковые стенки, которые скрепляются между собой поперечными планками. Сверху колонны устанавливается блок для нити.

Надстройка устанавливается на ГЬобраз-ных хомутиках роликового круга с помощью металлических уголков и укрепляется болтиками.

Затем изготовляют консоль (10) и стрелу крана. Устройство этих частей видно из рисунка и не требует пояснений. Консоль и стрела укрепляются на планке (11) поворотной головки, размеры этих частей зависят от выбранной высоты колонны крана.

Готовую консоль неподвижно закрепляют на планке с помощью шурупов или болтиков. Стрела же крепится к поворотной головке специальным хвостовиком (12).

На узком конце стрелы укрепляют полоски из жести и сверлят в них отверстия для оси блока.

Далее изготовляется ходовая тележка крана. Ее конструкция показана на рисунке 32.

На боковинах тележки укрепляются полоски из железа или жести. В них на осях из железной проволоки устанавливаются ходовые колеса. Колеса могут быть деревянными или металлическими. Их лучше всего выточить на токарном станке.

Для оси ведущих колес желательно применить шариковые подшипники № 3 или № 4. Перед установкой оси на нее жестко насаживается шкив (13). Обе боковины тележки скрепляются металлическими угольниками (14) и распорками. К раме ходовой тележки укрепляется колонна крана, для ее закрепления сверлятся четыре отверстия под болтики. Перед тем как укрепить колонну крана, изготовляется механизм управления. Все колеса фрикционных передач, кроме колеса Е, вытачиваются из дерева и жестко укрепляются на осях из железной проволоки. Колесо Е делается из резины. Оси колес устанавливаются в двух фигурных металлических полосках, которые закрепляются на боковых сторонах колонны крана.

Рычаг управления делается из фанеры или железной полоски. В нижней части его устанавливается втулка для тросика.

Разрез этого узла показан на рисунке 32. Чтобы рычаг твердо устанавливался на одном из трех положений, он снабжается стопором — небольшой изогнутой пружинкой, которая заскакивает в специальные отверстия на боковой стороне колонны крана.

Когда механизм управления будет готов и колонна крана укреплена на ходовой тележке, проверяют сцепление в колесах фрикционных передач и приступают к установке ремней и тяговых нитей для крюка и стрелы крана. Ремень устанавливается между шкивом на ведущих колесах и шкивом на колесе Б. Он передает вращение на колеса от ручного привода. Тяговая нить с крюком укрепляется на блоке колеса Г и проходит через осевую трубку крана сначала на блок поворотной головки, а затем на блок стрелы. Крюк крана желательно подвесить через систему двух полиспастов. Стрела крана укрепляется примерно в горизонтальном положении с помощью капроновой нитки.

Для устойчивости крана на ходовой тележке устанавливается небольшой груз.

Модель крана двигается по рельсовому пути длиной 3—4 м. Рельсы могут быть изготовлены из дерева или проволоки диаметром 4—5 мм. Конструкция деревянных рельсов показана на рисунке 31. Готовая и отрегулированная модель крана окрашивается в стальной (серый) цвет, а рельсовый путь — в черный цвет.

Source: www.bibliotekar.ru

Читайте также

Acquista модель башенного крана своими руками online

Esplora un’ampia varietà di модель башенного крана своими руками e fai shopping in tutta semplicità su AliExpress

Cerchi модель башенного крана своими руками di buona qualità ai prezzi più bassi? Beh, sei fortunato! Su AliExpress, puoi completare la tua ricerca di модель башенного крана своими руками e trovare buone offerte che offrono un ottimo rapporto qualità-prezzo! Non sai da dove cominciare? Ecco una guida rapida per sfruttare al meglio AliExpress e ottenere le migliori offerte!

Utilizza i filtri: AliExpress ha un’ampia selezione per ogni articolo. Per trovare модель башенного крана своими руками che corrisponde alle tue esigenze, basta armeggiare con i filtri per ordinare in base alla migliore corrispondenza, al numero di ordini o al prezzo. Puoi anche filtrare gli articoli che offrono la spedizione gratuita, la consegna veloce o il reso gratuito per restringere la tua ricerca!

Esplora i brand: Acquista модель башенного крана своими руками di brand fidati e noti che ami, semplicemente cliccando sul logo del brand nella barra laterale sinistra. Questo ti aiuterà a filtrare ogni модель башенного крана своими руками che il brand ha a disposizione!

Leggi le recensioni: Ogni volta che stai cercando la migliore модель башенного крана своими руками, leggi le recensioni reali lasciate dagli acquirenti nella pagina dei dettagli dell’articolo. Lì troverai un sacco di informazioni utili sulla модель башенного крана своими руками ma anche consigli e trucchi per rendere la tua esperienza di shopping incredibile!

Con i suggerimenti di cui sopra, sei sulla strada giusta per trovare модель башенного крана своими руками di buona qualità a prezzi scontati, godendo di vantaggi come la spedizione rapida o il reso gratuito. Se sei un nuovo utente, potrai anche godere di speciali offerte per nuovi utenti o di omaggi! Sfoglia AliExpress per trovare ancora più articoli in e completa la tua esperienza d’acquisto online. Ora è facile e immediato avere tutto ciò che desideri, di buona qualità e a prezzi bassi.

Масштабная модель крана: Башенный кран КБМ-401П

Масштабная модель башенного крана КБМ-401П

Модель действующего башенного крана КБМ-401П на дистанционном управление высокой детализации выполнена в масштабе 1/50.

• Масштаб:
  1/50

• Детализация:
  высокая

• Размер:
  800 х 800 х 1500 мм

• Срок реализации:
  3 месяца

Подсветка
внешняя

Подсветка
внутренняя

табличка,
экспликация

Пылезащитный
колпак

Динамические
элементы

Кофр,
упаковка

LOGO

Брендирование

Основные несущие конструкции выполнены из металла, навесные детали пластик.

Подставка на которую установлен макет башенного крана имеет размеры 800 х 800 мм с песчаным покрытием.

Модель высотой более 1,5 метров, установлена на рельсы.

Электронная часть макета построена на основе дистанционного радиоуправления (RC), это позволяет выполнять следующие действия:

• Поворачивать кран вокруг своей оси на 360 градусов
• Поднимать и опускать стрелу
• Перемещать лебёдку по стреле
• Поднимать и опускать подъемный механизм с грузом

Подобные макеты отлично подойдут для презентации или использования на выставках.

Их легко можно перевезти на место проведения выставки или торжественного мероприятия, а так же украсить музей предприятия.

Купить масштабные модели башенных кранов можно путем заказа в нашей макетной мастерской.

Башенный кран: виды, вес, фото

На строительных площадках при возведении многоэтажных сооружений башенный кран перемещает грузы, конструкционные элементы и тяжелые материалы в необходимую зону строительной площадки.

Технические характеристики

От производительности и мощности техники зависит скорость выполнения работ. Цикл работы механизма состоит из следующих операций:

• захват материала;
• перемещение в нужную точку;
• выгрузка;
• возврат в исходное положение.

Кран может иметь поворотную и неповоротную башню. Последний вид также подразделяется на телескопический, наращиваемый и подращиваемый подвиды.

Подъемная строительная техника башенного типа обладает такими характеристиками:

Грузоподъмные характеристики башенного крана КБ-474А

• вылет рабочего органа – до сорока метров;
• высота подъема груза – до 150;
• скорость подъема материалов в минуту – от 10 до 100 м;
• количество оборотов крановой конструкции в минуту – от 0,2 до 1;
• скорость передвижения за минуту – от 10 до 30 метров;
• грузоподъемность при максимальном вылете стреловой конструкции – от 2 до 10 т.

В зависимости от разновидностей техники, представленных на отечественном рынке в большом разнообразии, параметры могут варьироваться. Производительность будет зависеть от уровня выдержки ветровой нагрузки, грузового момента, количества секций башни.

Устройство и способы передвижения

Конструкция башенного крана включает такие элементы:

Устройство башенного крана

• опорная база;
• кабина машиниста;
• опорно-поворотный механизм;
• неповоротная или поворотная башня;
• стрела;
• ходовая рама;
• поворотная платформа, лестница, площадка;
• устройство для транспортировки по кривым.

Перемещение башенного крана по строительной площадке реализуется рельсовыми путями. По ним оборудование двигается вперед и назад, поднимая и перемещая материалы.

Приставные башенные краны опираются на внешнюю стенку возводимого здания. Все грузоподъемные конструкции башенного типа перевозятся в разобранном состоянии и монтируются при помощи автомобильного грузоподъемника.

Модели оборудования

На отечественном рынке представлено больше двадцати моделей оборудования. Разделенные по сериям, они обладают схожими характеристиками.

КБ-403

Существует два подтипа техники модели КБ-403 – модификации А и Б. Они отличаются длиной стрелы и увеличенной массой с противовесами. КБ-403А обладает такими характеристиками:

Грузоподъемность башенного крана КБ-403

• наибольший поднимаемый вес – 8 т;
• грузовой момент – 120 тм;
• длина стреловой конструкции – 26,3 метров;
• поднимание при поднятой стреле – 52 метра;
• глубина опускания – 3 метра;
• противововес общий – 80 т.

В КБ-403 передвижение тележки с грузом по наклонной невозможно. Для повышения скорость вертикального перемещения используется лебедка У59.

В модификации Б грузовой момент увеличен до 132 тм, высота подъема – до 54,7, а глубина опускания – до 5 м. Максимальная длина рабочего устройства – 30 м.

КБ-408

Данная модель башенного крана имеет такие характеристики:

Башенный кран КБ-408 — характеристика

• грузовой момент – 160 кНм;
• грузоподъемность – 8-10 т;
• на максимальном вылете – 2-6 т;
• наибольший и наименьший вылет – 25-35 и 6 м;
• высота подъема – 41-46,6 при горизонтальной стреле;
• глубина опускания – 500 см;
• вертикальное перемещение предметов в минуту – 67 м.

Две модификации КБ-408 из пяти имеющихся не поднимают груз на наклонном рабочем органе. Плавная посадка материалов производится со скорость 4,8 метров в минуту. Кран относится к полноповоротной передвижной разновидности.

КБ-100

Оборудование этой модели используется для возведения зданий от 5 до 9 этажей. Двигается в рамках рабочей зоны по рельсовым путям. КБ-100 имеет наклонную подъемную конструкцию и поворотную башню с высотой подъема грузов до 33 метров. Темп перемещения по вертикали составляет 43 метра в минуту.

Грузоподъемность крана КБ-100

КБ-515

Модель КБ-515 производится в пяти модификациях Кохомским заводом. Максимальный груз, поднимаемый оборудованием на максимальном вылете, составляет от 3 до 10 т. Грузовой момент в ряду моделей варьируется от 150 до 300 тоннометров. Глубина опускания груза – 5 м. Грузоподъемность на наименьшем вылете в 35 м – десять тонн, уровень подъема крюка – от 82,6 до 95,2 м.

Технические характеристики башенного крана КБ-515

Сфера применения и установка

Сборка башенного крана КБ начинается с установки подкранового рельсового пути. Для этого используют рельсы Р50/Р43. После установки ходовой части башня приводится в вертикальное положение. Для этого используют краны среднего класса грузоподъемности. Сборку заканчивают монтированием стрелы, выдвижением башенной части и настройкой узлов.

Требования к организации и проведению работ по монтажу грузоподъемных кранов

Видео по теме: Башенный кран КБ-674А — обзор

Ограничитель грузоподъемности – надежная защита крана

Правила безопасности работы подъемно-транспортного оборудования, предусматривают установку ограничителей грузоподъемности или сокращенно ОГП. Это устройство автоматически отключает механизм подъема или вылета стрелы крана, в случае превышения допустимой массы груза, указанной в техпаспорте.

Ведь не секрет, что перегрузка является одной из наиболее часто встречающихся причин опрокидывания, обрыва канатов/тросов, поломок крюков, образования трещин в металлоконструкциях подъемных машин. Использование ОГП позволяет исключить вероятность аварийной ситуации и обеспечивает безопасность обслуживающего персонала.

Виды и конструкция ограничителей грузоподъемности

ОГП подразделяются на два основных класса в зависимости от назначения и устанавливаются:

• На краны мостового типа (козловые, мостовые) – защищают силовые элементы и металлоконструкции крана от запредельных перегрузок.
• Краны стрелового типа – помимо перегрузок, монтаж ОГП обеспечивает защиту кранов от опрокидывания.

Конструктивно ограничитель грузоподъемности состоит из двух элементов:

• Датчик усилий – обычно встраивается в систему стрелового (для стреловых кранов) и грузового (мостовые краны) полиспаста.
• Отключающее устройство – срабатывает после получения сигнала от датчика.

Современные ОГП также предусматривают возможность автоматической настройки параметров грузоподъемности, исходя из индивидуальных особенностей конструкции и технических характеристик крана.

Сигнал о включении ОГП мгновенно поступает в кабину машиниста, на кнопочный пост управления или джойстик находящийся у оператора

Воздействие на механизм подъема

После срабатывания ограничителя:

• Отключается двигатель и срабатывает тормоз. В данном случае, учитывая высокую скорость реакции ОГП, груз все же успевает оторваться от земли (основания) и останавливается в подвешенном состоянии. Такие ограничители предотвращают работу подъемной машины с грузами недопустимой (согласно техпараметрам) массы, но от перегрузок не предохраняют.
• Двигатель переводится в режим опускания, после чего отключается и срабатывает тормоз.

Второй способ воздействия позволяет обеспечивать эффективную защиту крана от перегрузок.

Пределы срабатывания ограничителей грузоподъемности варьируются в зависимости от типа крана и составляют:

• Превышение грузоподъемности на 10% — параметры стреловых, башенных кранов.
• Превышение на 15% — соответственно портальных кранов.
• Масса груза свыше 25% — для мостовых кранов.

Если датчик зафиксировал превышение массы груза в указанных значениях, автоматически, с задержкой не более 0,3 секунды, отключается механизм подъема или изменения вылета стрелы.

Компания «ТехКранМонтаж» выполнит установку ограничителей грузоподъемности на краны мостового и стрелового типа.  Мы поможем с выбором модели ОГП и профессионально произведем монтаж.

Как построить кран для школьного проекта

Краны традиционно используются в строительной отрасли или там, где необходимо перемещать тяжелые предметы. В кранах используется система шкивов для уменьшения нагрузки и увеличения веса, который можно перемещать. У некоторых кранов есть магниты, а не крючки, чтобы захватывать предметы и перемещать их. Модель крана можно построить из простых поделок и принадлежностей, которые есть в доме. Эта модель может быть построена как на магните, так и на крючке.

1. Сборка руки

Положите две палочки для мороженого вертикально на плоскую поверхность.Палочки должны быть параллельны и достаточно далеко друг от друга, чтобы между ними была катушка с нитками. Поместите одну катушку с нитью между палочками для мороженого, чтобы концы палочек были на одном уровне с внешней стороной катушки. Приклейте их на место. Это будет верхняя часть стрелы крана.

2. Сборка основания крана

Отрежьте переднюю часть коробки для хлопьев. Измерьте палочки для мороженого из предыдущего шага по краю коробки и сделайте две прорези вдоль верхнего переднего края.Кран будет вставлен в эти прорези на следующем этапе.

3. Установка катушки

Вставьте карандаш в центр второй катушки с нитью. Карандаш должен плотно прилегать к нему, чтобы катушка вращалась при повороте карандаша. При необходимости добавьте клей, чтобы карандаш прочно прикрепился к катушке. Установите катушку внутри коробки так, чтобы концы карандашей проходили по ее сторонам. Катушка должна свободно вращаться при повороте карандаша.

4. Подъем конструкции крана

Приклейте зубочистки к обеим палочкам для мороженого в виде лестницы.Повторить узор на противоположной стороне и приклеить на место. Отложите, чтобы полностью высохнуть. После высыхания вставьте нижнюю часть палочек в ранее вырезанные прорези на коробке для хлопьев. Поместите палочки под углом 45 градусов ко дну коробки и приклейте. Отложите, чтобы высохнуть.

5. Последние штрихи

Привяжите один конец нити к катушке с нитками, прикрепленной к карандашу. Проденьте тетиву через рычаг крана и через катушку вверху. Другой конец привяжите к скрепке или кнопочному магниту, чтобы собрать кран.Поверните карандаш, чтобы завести «лебедку» крана и переместить «груз» на другой конец.

% PDF-1.4
%
1228 0 объект
>
эндобдж

xref
1228 88
0000000016 00000 н.
0000002848 00000 н.
0000002999 00000 н.
0000003819 00000 п.
0000004276 00000 н.
0000004711 00000 н.
0000004892 00000 н.
0000004943 00000 н.
0000005058 00000 н.
0000005171 00000 п.
0000005574 00000 н.
0000006074 00000 н.
0000006159 00000 п.
0000007286 00000 н.
0000008410 00000 н.
0000009753 00000 н.
0000010955 00000 п.
0000011134 00000 п.
0000012556 00000 п.
0000012735 00000 п.
0000013468 00000 п.
0000013647 00000 п.
0000014721 00000 п.
0000018837 00000 п.
0000020232 00000 п.
0000023597 00000 п.
0000023715 00000 п.
0000024204 00000 п.
0000024487 00000 п.
0000024607 00000 п.
0000024643 00000 п.
0000024722 00000 п.
0000043233 00000 п.
0000043563 00000 п.
0000043632 00000 п.
0000043750 00000 п.
0000043786 00000 п.
0000043865 00000 п.
0000055827 00000 п.
0000056159 00000 п.
0000056228 00000 п.
0000056346 00000 п.
0000056382 00000 п.
0000056461 00000 п.
0000062039 00000 п.
0000062372 00000 п.
0000062441 00000 п.
0000062559 00000 п.
0000062595 00000 п.
0000062674 00000 п.
0000081855 00000 п.
0000082187 00000 п.
0000082256 00000 п.
0000082374 00000 п.
0000082410 00000 п.
0000082489 00000 п.
0000092601 00000 п.
0000092936 00000 п.
0000093005 00000 п.
0000093123 00000 п.
0000095854 00000 п.
0000096246 00000 п.
0000096711 00000 п.
0000106523 00000 н.
0000106564 00000 н.
0000106643 00000 п.
0000106911 00000 п.
0000106990 00000 н.
0000107260 00000 п.
0000107339 00000 н.
0000107607 00000 н.
0000107686 00000 н.
0000107957 00000 н.
0000108036 00000 н.
0000108162 00000 п.
0000108434 00000 п.
0000110282 00000 н.
0000157233 00000 н.
0000170063 00000 н.
0000449169 00000 н.
0000452322 00000 н.
0000460044 00000 н.
0000460533 00000 н.
0000480871 00000 п.
0000492391 00000 н.
0000513376 00000 н.
0000002646 00000 н.
0000002056 00000 н.
трейлер
] / Назад 1076189 / XRefStm 2646 >>
startxref
0
%% EOF
1315 0 объект
> поток
hb`f`d«k

A Рабочий миниатюрный башенный кран

Благодаря огромному количеству информации, которая находится в свободном доступе в Интернете, мы можем узнавать что-то новое каждый день.Мы хотели создать рабочий миниатюрный башенный кран с двигателями, но понятия не имели, как это сделать. Итак, у нас есть несколько шаговых двигателей, несколько кнопок и Arduino для управления всем этим, и мы приступили к изучению программирования. Мы изучили различные коды и использовали форумы Adafruit, чтобы задавать вопросы и выяснять, как заставить эти кнопки и моторы разговаривать друг с другом, чтобы делать то, что мы хотим. В течение недели мы научились программировать и сделали базовый прототип, который работал!

Затем мы перешли в SOLIDWORKS, чтобы создать кран.При этом мы также понятия не имели, как это будет выглядеть и как все будет работать. Мы разработали это на лету и плыли по течению. Мы что-то строили, и если мы чувствовали, что это не сработает, мы использовали функцию отката и дерево истории, чтобы помочь нам вернуться и внести изменения по ходу.

Мы добавили активы всех двигателей, чтобы мы могли их проектировать. Мы построили его с нуля, придумывая, как мы собираемся собрать модель. Весь кран был напечатан и собран с использованием только гаек и болтов.Для скрепления крана не использовался клей.

Когда мы закончили работу с краном, мы подключили двигатели и подготовили весь кран к подключению. Затем мы собрали блок управления и все подключили. Затем мы подключили двигатели, и все заработало, кроме вращающегося двигателя в основании. Мотор не был достаточно мощным, чтобы вращать кран. Мы попытались решить проблему с новым оборудованием, заменив двигатели. Это не сработало.Затем мы попытались решить проблему с помощью программного обеспечения, мы попробовали другой код и добавили больше мощности к двигателю. Это тоже не сработало. Затем мы использовали SOLIDWORKS для решения проблемы с помощью шестерен. Это решило нашу проблему!

Кран работал именно так, как мы хотели. Несколько обновлений программного обеспечения, и это может быть лучше, но мы очень довольны результатом и многому научились на нем. Сообщества Arduino, сообщества 3D-печати и сообщества SOLIDWORKS имеют что-то общее.Они существуют, чтобы помогать пользователям. Они здесь, чтобы получать информацию и учиться друг у друга, и все три этих сообщества связаны друг с другом, и можно найти множество ссылок. Этот проект показывает, что мы использовали Arduino для программирования и управления краном, мы использовали 3D-печать для его проектирования и 3D-печать для создания крана. Эти сообщества — место для обучения и обмена. Учитесь друг у друга, но также делитесь своим опытом, так как вы можете учить кого-то нового в сообществе.

• Bio
• Facebook
• LinkedIn
• Последние сообщения

Кирби Дауни

Ведущий дизайнер MyMiniFactory

Я дизайнер продукции из Южной Африки, в настоящее время живу в Лондоне.Я специализируюсь на том, чтобы брать объекты и добавлять к ним техническую и механическую сторону, сначала заставляя их работать механически, прежде чем добавлять историю к продукту, используя формы и формы. Это можно увидеть с помощью реквизита из игр, которые я смоделировал. Мне нравится работать руками, я завершаю каждый проект сам, и с каждым продуктом я с особым вниманием отношусь к тому, чтобы каждая деталь была идеальной. Я страстно увлечен 3D-печатью и возможностями, которыми она обладает в современном мире.

Кирби Дауни

Последние сообщения Кирби Дауни (посмотреть все)

• Учебное пособие по невозможным подшипникам — 25 октября 2019 г.
• Управляемые Bluetooth наушники с подсветкой — 11 октября 2019 г.
• Рабочий миниатюрный башенный кран — 16 августа 2019 г.

Wood Trick TOWER CRANE Building Механические модели 3D Wooden

Строительство деревянного башенного крана — это время объединения и обучения!

Башенные краны можно встретить практически в каждом здании и на строительной площадке.Это узнаваемый символ прогресса и индустриализации. Эти трудолюбивые машины предназначены для эффективного и безопасного подъема строительных материалов.

Башенный кран Wood Trick — самая высокая и одна из самых сложных из всех своих механических моделей. Он вращается примерно на 360 градусов. Поднимите или опустите стрелу, а также крюк, чтобы он работал как настоящий функциональный кран!

Собирать очень приятно из-за размеров всей модели, а также из-за большого количества компонентов и ассортимента деталей.Однако, когда он будет закончен, вы испытаете чувство достижения. На самом деле вы можете использовать крючок, чтобы перемещать крошечные игрушки для более приятной игры.

Благодаря своим размерам, всеобъемлющему и тщательно продуманному стилю готовый башенный кран может также стать особым произведением искусства в коммерческом или минималистском тематическом пространстве, доме или рабочей зоне. (Грузовые ящики с деревянным трюком не входят в комплект)

Деревянный трюк: коллекция увлекательных, уникальных и красивых 3D-головоломок

Деревянный трюк Механические модели — это деревянные головоломки в 3D.Они сделаны из безопасного и перерабатываемого березового слоя. Для соединения деревянных деталей используются резинки и зубочистки.
В зависимости от набора конструктора вы получите массу удовольствия от создания собственного функционального прототипа.
Завершенная 3D-модель, несомненно, дает строителю ощущение достижения, и игра с ней — ваша награда!
Wood Trick Models уникальны и красивы. Собери их все!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ

Название модели: кран
Размер модели (в сборе): 22.2 X 11,65 X 17,51 дюйма (564 x 296 x 445 мм)
Количество плат: 5
Количество компонентов: 172
Руководство по сборке: включено
Время сборки (приблизительное): 4-5 часов
Уровень: Продвинутый
Рекомендуемый возраст: 14+
Размер упаковки: 14,37 X 7,28 X 1,37 дюйма (365 x 185 x 35 мм)
Вес упаковки: 2,05 фунта (0,930 кг)

Оценить описание

Считаете ли вы приведенное выше описание полезным? Сообщите Etsy.

Да, это полезно

Нет, это бесполезно

Мама и 6-летний ребенок построили гениальный башенный кран из палочек и катушек с нитками

Мишель Пейси — канадская творческая душа, мама троих детей, и с 2010 года она ведет блог под названием «Мишель сделала меня», полный учебников по творческому ремеслу.Она даже написала книгу в стиле пэчворк, которую вы можете найти на Amazon. Как она описывает на своей странице в блоге, один из ее детей, которому около 6-7 лет, нашел книгу под названием «Заставь ее работать!» Эндрю Хаслам построил в своей местной публичной библиотеке и выбрал изумительный башенный кран из деревянных прутьев.

[Источник изображения: Michele Made Me ]

Он попросил свою маму построить его вместе, и проект начался. Через неделю они вместе собрали башенный кран и работали только по несколько часов в день в течение недели.Конечно, это был не быстрый проект. Они предварительно изготовили все необходимое, измерили и вырезали все компоненты, отшлифовали и подготовили все для сборки крана, а затем приступили к его сборке.

[Источник изображения: Michele Made Me ]

Как она рассказывает в своем блоге, они не следовали инструкциям в точности. Они нашли свои собственные способы решения крошечных проблем, или, скажем так, они использовали свое воображение, чтобы построить их по-другому. Как любитель вторичной переработки, она использовала часть своих поделок в различных комбинациях.Она даже использовала пустые ящики для яиц, чтобы хранить все инструменты вместе.

[Источник изображения: Michele Made Me ]

«Я также был рад найти применение некоторым мелочам из моего перерабатываемого тайника. Вы знаете эти маленькие пластиковые крючки, которые идут в комплекте с носками, купленными в магазине? Я сохранил их целую кучу! Было приятно наконец использовать пару из них в этом проекте. Также пригодилась сторона небольшого ящика с мандариновыми апельсинами; мы использовали одну, чтобы сделать две деревянные платформы на вертикальной башне.”

[Источник изображения: Michele Made Me ]

Учить детей тому, что всегда есть альтернативные пути и методы, бесценно. Мишель предпочитала использовать плотницкий клей вместо горячего клеевого пистолета для всех склеек, что безопаснее, если вы работаете с ребенком.

[Источник изображения: Michele Made Me ]

Когда инженерный ум встречается с творчеством, иногда правила теряют значение. Например, они сделали большую джигу сразу, вместо того, чтобы разделить их на две части и склеить, как говорится в книге.

[Источник изображения: Michele Made Me ]

После высыхания клея кран выглядел довольно интересно и удачно. Построить кран для ребенка — большое дело, что включает в себя множество инженерных и геометрических правил. Так инженерия проникает в вашу душу.

«По правде говоря, наш башенный кран не совсем готов. Есть еще пара мелких нюансов, над которыми нужно работать. Мы хотели бы настроить механизм завода цепи; Мы думаем, что это могло бы протекать более гладко.А горизонтальная стрела может использовать небольшую платформу для опоры для дополнительной устойчивости. Но в остальном это чертовски здорово «.

Мишель Пейси написала более 100 бесплатных руководств по ремеслу и около 600 сообщений в блогах, у нее есть интернет-магазин, где она продает загружаемые выкройки и учебные пособия, и она внесла свой вклад во многие публикации о ремеслах как в Интернете, так и в печати, включая этот замечательный книга. Если вам нравятся ее идеи, подпишитесь на ее блог здесь и посмотрите, как она творчески меняет мир своей семьи.

Через: Michele Made Me

Написано Тамар Мелике Тегюн

Gr7 Technology

Для мини-PAT этого термина вы будете
работать самостоятельно и в составе группы, чтобы построить кран, который
можно использовать для подбора кусков металла. Вы проработаете
все этапы процесса проектирования при построении модели
кран с электромагнитом. Ваш учитель оценит вас по
все этапы процесса проектирования.

Рисунок 1

Рисунок 2

неделя 1

Дизайн, часть 1 (30 минут)

Торговец металлоломом сортирует магнитные
и немагнитные металлы в отдельные стопки для вторичной переработки.Они
использовать кран с магнитом, но вы не можете удалить
металлические детали от магнита. Им нужен магнит, который можно
включается и выключается, чтобы помочь с этим.

Компания хочет, чтобы вы спроектировали и
построить модель крана, которая:

• должно быть
  простая рамная конструкция,
• должно быть
  сделан прочным, жестким и усиленным посредством триангуляции,
• следует
  работа со шкивом и кривошипно-шатунным механизмом,
• следует
  шарнир, или он должен поднимать и опускать рычаг, и
• сделан
  из любых материалов.Некоторые можно купить, а другие можно
  простые материалы, например, бумажные дюбеля или слоник
  трава.

Кран должен иметь
к его плечу прикреплен электромагнит. Электромагнит:

• должен
  иметь сердечник из мягкого железа, сделанный из пучка коротких отрезков
  железная проволока,
• должно быть
  выключатель, чтобы его можно было включать и выключать;
• должно быть
  достаточно прочный, чтобы поднять несколько стальных скрепок, гвоздей или
  монеты.

Краткое описание проекта со спецификациями и ограничениями

Работайте самостоятельно. Эта задача будет
оценен. Прочтите информацию, приведенную в разделе «Дизайн-часть».
1 «, прежде чем ответить на три блока вопросов.

Спросите себя:

• Что такое
  проблема?
• Кто
  решение для? Или, другими словами, кто будет
  извлекать из этого пользу?
• Что
  должно решение?
• Будет ли он
  принести пользу или вред сообществу?

1.Теперь напишите бриф на дизайн. Используйте ответы на вопросы
вы только что ответили, чтобы помочь вам.

2. Определите
технические характеристики.

(a) Перечислите
технические характеристики модели крана.

(b) Перечислите
технические характеристики электромагнита.

3. Определить
ограничения, если таковые имеются.

Исследование кранов (30 минут)

Определить шатуны
и шкивы

Работайте самостоятельно.Эта задача будет
оценен.

1. Изучите все четыре
изображения кранов на следующих страницах. Все краны имеют
кривошипно-шкивная система. У некоторых кранов более одного
шкив.

2. Посмотрите, где
шатуны ставятся. Пометьте каждую рукоятку буквой C.

3. Посмотрите, где
шкивы ставятся. Пометьте каждый шкив буквой P.

.

4. Какой из кранов
есть шкивные системы с тремя или более шкивами?

Рисунок 3: Кран в
гавань

Рисунок 4: Высокий
кран строительный

Рисунок 5: Кран на грузовике

Рисунок 6: Кран на гусеничном ходу
трактор

Посмотрите на эту модель крана

Работа в парах.Посмотри на фотографии
на следующих нескольких страницах показаны этапы изготовления модели крана.
Ответьте на вопросы после серии фотографий.

Рисунок 7

Рисунок 8

Рисунок 9

Рисунок 10

Рисунок 11

Рисунок 12

Рисунок 13

Рисунок 14

Рисунок 15

Рисунок 16

1.Рама
Модель крана на фотографиях сделана из бумажных трубочек.
в треугольники (см. рисунок 8). Сколько было треугольников
использовал?

2. Отметьте треугольники.
на рисунке 9. Пронумеруйте их, начиная с 1.

3. Перечислить материалы
используется для построения этой модели.

4. Определите
материалы и метод, использованный для соединения этой модели.

5. Посмотрите на рисунки 11,
12, 13 и 14. Посмотрите, как сделан шкив.Перечислите
материалы, используемые для шкива.

6. Посмотрите на рисунок 14.
Посмотрите, как сделана рукоятка. Перечислите материалы, использованные для
кривошип.

7. Отметьте, где и как
груз был прикреплен к концу шкива. Объяснять
что ты видишь.

8. Какова цель
ящика с гвоздями сзади крана?

Эскиз и рисунок в перспективе (60 минут)

Нарисуйте свой
идеи

1.Прочтите
спецификации для вашей модели крана еще раз. Помни, что ты
придется использовать материалы, подходящие для построения каркасной конструкции.

2. Подумайте о двух
разные конструкции.

3. Нарисуйте один из ваших
дизайны на следующей странице. Добавьте метки, чтобы показать части
кран и материалы, которые вы будете использовать. Этот эскиз будет
оценен.

Используйте этот контрольный список, чтобы убедиться, что вы включили
все.

Ваш учитель будет
оцените свой эскиз по шкале от 3 до 1:

3: Хорошая работа, 2: Удовлетворительная работа,
1: Плохая работа

4.Нарисуй другого
дизайн в перспективе с единственной точкой схода. Ваш рисунок
не нужно рисовать в масштабе. Используйте этот контрольный список, чтобы увидеть
если вы все включили. Этот рисунок не будет
оценен.

Эскиз одного из
ваши дизайны здесь:

Нарисуйте свой
другой дизайн здесь:

2 неделя

Планирование изготовления крана (30 минут)

Пришло время подготовиться к
собственно строительство модельного крана.Работайте в группе из трех человек или
четыре. Вы будете строить модель вместе, как одна команда.

Решите, что
будешь делать и как

Работайте в команде над первым заданием.
Работайте самостоятельно над задачами 2, 3 и 4. Эти задачи будут
оценен.

1. Посмотрите
во всех конструкциях. Каждому участнику будет предложено два дизайна.
Обсудите все дизайны. Решите, какой дизайн будет
строить. Ваша группа также может разработать совершенно новый дизайн.Вспомните, что вы узнали о достижении соглашения в прошлом семестре
при принятии решения об этом. Если вы разрабатываете новый дизайн, у одного человека есть
Сделать эскиз новой конструкции. Используйте пространство ниже
для этого рисунка.

2. Составьте список всех
материалы, которые вы планируете использовать для создания своей модели.

3. Составьте список
инструменты, которые вы будете использовать для построения модели, например, инструменты
которые вы будете использовать для измерения и резки.

4.Подумайте о своем
собственная безопасность при использовании инструментов. Некоторые инструменты могут быть опасны, если
используется неправильно. Запишите одно правило безопасности для одного из
инструменты, которые вы будете использовать.

Заказ
рабочий

Вы собираетесь представить шаги
вы будете следовать, чтобы построить модель в виде «блок-схемы». Блок-схемы
иногда называются блок-схемами.

• Блок-схемы
  предназначены для облегчения понимания информации.
• Они
  весело использовать, потому что вместо этого вы можете использовать цвета и изображения
  просто слов.
• Вы будете
  составить блок-схему процесса. Блок-схема процесса показывает
  метод или процесс создания чего-либо от начала до конца.
  Есть и другие типы блок-схем.

Как сделать
блок-схема

• Первая фигура определяет тему или первый шаг
  процесс.
• Стрелки показывают направление процесса с первого
  шаг до конца. Следуйте инструкциям, чтобы прочитать процесс в
  правильный порядок.Они могут работать горизонтально или
  вертикально.
• Последняя форма используется для последнего шага в
  процесс.

Рисунок 17: Поток
Схема для построения модели крана

План сделать электромагнит (30 минут)

В главе 3 вы сделали электромагнит.
Электромагнит состоит из:

• сердечник
  это может быть железный болт для жесткого сердечника или связка
  короткие отрезки железной проволоки для мягкого сердечника;
• длинный
  длина изолированного провода, намотанного вокруг сердечника, и
• изоляция
  лента, чтобы скрепить компоненты вместе.

Схема для электромагнита
состоит из:

• аккумулятор.
  Вы можете использовать четыре D-элемента на 1,5 В. Мы используем D-клетки вместо 1,5
  V AA-элементы (батарейки для фонарей), потому что D-элементы содержат
  больше материала и, следовательно, дольше.
• аккумулятор
  держатель. Ячейки должны быть подключены последовательно, одна за
  другой для них, чтобы обеспечить питание 6 В. Ты можешь использовать
  изоляционной лентой, чтобы соединить их вместе.
• переключатель.
  Используйте переключатель, который будет оставаться включенным, пока вы не захотите его переключить.
  выключенный. Вы можете сделать его самостоятельно или купить выключатель.
• провод к
  соедините различные компоненты.

Планирую сделать электромагнит

1. Перечислите
материалы, которые вы будете использовать для электромагнита.

Можно использовать тонкий телефон
провод вместо изолированного медного провода. Потому что этот провод
тонкий, вы получите больше витков, когда обернете его вокруг ногтя.Чем больше витков, тем сильнее магнит.

2. Перечислить оборудование
вы будете использовать для сборки электромагнита и его цепи. Делать
убедитесь, что вы используете правильные инструменты. Не режьте проволоку
ножницы.

3. Напишите хотя бы один
правила безопасности, которые необходимо соблюдать при изготовлении электромагнита.

4. Нарисуйте блок-схему
метод, которым вы будете следовать, чтобы построить электромагнит и его
схема. Эта задача будет оценена.

Нарисуйте принципиальную схему (30 минут)

Ваш учитель оценит это задание.Мы
нарисуйте рабочие чертежи, прежде чем приступить к изготовлению модели. Когда ты
Планируете сделать схему, вы сначала рисуете принципиальную схему.

Нарисуйте схему
Схема электромагнита

Укажите на принципиальной схеме:

1. Заголовок. Что
будет то, для чего предназначена диаграмма.

2. Положительное и
отрицательные полюса на АКБ.

3. Направление
поток тока. Используйте стрелку, чтобы указать направление
ток будет течь.

4.
правильные символы для различных компонентов. Используйте символ
для электромагнита, как показано ниже.

Рисунок 18: Условное обозначение цепи для
электромагнит

Нарисуйте свою электрическую схему здесь:

Рисунок 19: Материалы, используемые для изготовления
электромагнит

Рисунок 20: Электромагнит

Начало сборки крана и электромагнита (30 минут)

Убедитесь, что вы закончили сборку
модель крана и электромагнит в указанное время.Платить
особое внимание уделяется времени, отведенному на выполнение каждой из задач.
У тебя может не быть больше времени.

Не забывайте работать аккуратно и аккуратно.
Не забудьте дать каждому человеку задание или часть модели, чтобы
делать. Каждый человек должен работать одинаково усердно, чтобы построить модель.
Убирайте свою модель и ее части в конце каждого урока в
коробку с вашими именами.

Иногда не получается оформить.
Вы можете вносить изменения и добавлять элементы в свою модель, чтобы она
будет работать.

• У вас есть
  180 минут (6 уроков по 30 минут) на установку крана
  вместе и построить электромагнит.
• Время
  Указанное ниже — это руководство, которому вы должны следовать.
• Помните
  оценивать по мере продвижения.
• Ваш
  модель группы с ее электромагнитом будет
  оценен.

Подготовьтесь к
сборка

1. Соберите все свои
материалы и инструменты.

2. Скатайте столько соломинок
как вы думаете, что вам нужно, а также несколько дополнительных.

3. Начните изготовление
кран и ящик, на который он будет установлен.

4. Начните заворачивать
железные части с изолированным проводом.

3 неделя

Постройте кран 30 × 4 = 120 минут

Построить каркас
крана (30 минут)

• Убедитесь, что
  что суставы сделаны хорошо и крепко.

Присоедините раму к
база (30 минут)

• Мера
  структурные элементы точно. Это будет способствовать
  стабильный кран, который правильно балансирует.

Практика измерения

Используйте надежную, надежную
правитель. Убедитесь, что на линейке нанесены миллиметры.

Начать измерения с
ноль (0), а не край линейки.

Сборка кривошипа
и шкив (30 минут)

• Сделайте
  провернуть и вставить в крепление.
• Сделайте
  шкив.

Присоедините шкив
в кадр (30 минут)

• Убедитесь, что
  чтобы рама была прочной и достаточно твердой там, где шкив будет
  быть прикрепленным к раме.
• Прикреплять
  шкив к крану.

Используйте подходящие инструменты

Используйте пару острых
ножницы или ремесленный нож, чтобы разрезать веревку, бумагу или
карта.

Используйте острый гвоздь или
шилом, чтобы проделать дырку.

4 неделя

Сборка электромагнита (30 × 2 = 60 минут)

Сделайте
электромагнит (30 минут)

• Присоедините
  шкив к крану.
• Завершено
  электромагнит.

Сборка и
собрать электрическую схему (30 минут)

• Собрать
  электрическая схема электромагнита.
• Присоедините
  схема к модели крана.
• Добавить
  материалы для противовеса крану, чтобы он уравновесил
  и не упасть.
• Оценить
  и внесите любые изменения, которые считаете необходимыми.

Исправить и нарисовать: рисунок под углом (30 минут)

косой
чертеж:

• Нарисуйте
  линии длины и высоты прямо вверх и прямо поперек,
  точно так же, как вид спереди коробки на 2D-чертеже.
• косой
  чертежи должны быть в масштабе. Для вида спереди
  наклонный рисунок, используйте точные измерения масштаба. Так что если
  длина объекта 600 мм, масштаб 1:10, вы
  нарисуйте длину как 60 мм. Укажите шкалу под вашим
  Рисунок.
• Углы
  проецируются под углом 45 °, а глубина
  измерение должно составлять половину истинного масштаба.
  глубина 300 мм и масштаб 1:10, необходимо нарисовать
  ширина линии до 15 мм.
• Марка
  убедитесь, что вы дали своему рисунку заголовок.

Рисунок 21: Как
нарисовать косой рисунок

Масштаб:

• Мы часто
  рисовать объекты меньше, чем они есть на самом деле, чтобы
  рисунок может уместиться на странице.
• Масштаб
  рисунок 1: 4 в четыре раза меньше реального объекта.
  Если ширина объекта 400 мм, мы рисуем его ширину как 40
  мм.

Сделайте косой
чертеж

Работайте самостоятельно.

1. Выберите одну часть
вашу модель рисовать в наклонном виде.

2. Вы должны нарисовать
часть в масштабе. Вы можете нарисовать его больше, чем на модели.
Если вы нарисуете его вдвое больше реального, покажите масштаб как 2: 1.

3. Нарисуйте деталь на
сетку на противоположной странице.

4. Используйте пространство ниже
сначала сделать черновой рисунок.

Составьте оценочный лист (30 минут)

Ваш кран с электромагнитом
законченный. Теперь вам нужно составить контрольный список, чтобы судить о вашем
кран и насколько хорошо вы выполнили свои требования.

• Есть ли это
  соответствовать критериям, которые вы определили как спецификации?
• Есть ли
  электромагнит хорошо работает?

Чтобы судить о кранах, вы разработаете
оценочный лист.Помните, что вы разработали оценочный лист
оценить вашу башню в последний семестр.

Разработать
оценочный лист

1. Работайте самостоятельно.
Это задание для оценки. Составьте список функций, которые
модель крана обязательно должна быть. Используйте свой список спецификаций, чтобы помочь
ты.

Вот
пример:

2.Работайте в команде.

(а) Объедините свои
отдельные листы в один общий оценочный лист.

(b) Включите
трехбалльная шкала. 3: хорошо, 2: хорошо, 1: плохо.

Этот оценочный лист будет использован для
оцените свою собственную модель и модели, которые другие группы
построили.

3. Используйте оценку
лист для оценки собственной модели.

5 неделя

Оцените другие модели (30 минут)

Когда вы оцениваете работу, вы должны
старайтесь быть объективным и справедливым.Это означает
что вы не должны ставить высокие оценки своим друзьям, если они
действительно заслужили. Вы должны дать им оценки, которых они заслуживают
за проделанную работу, и вы сможете объяснить
и поддержите поставленную вами оценку. Это означает, что ваши комментарии
должны быть действительными.

Быть объективным — значит судить
что-то такое, что это такое, не будучи эмоциональным или
личное.

Оцените
модели других групп

1.Работайте в команде.

2. Скопируйте свой
оценочный лист три или четыре раза.

3. Оцените модели
трех-четырех команд. Не забудьте записать имена
команды, которые вы оцениваете.

Подготовьте презентацию (30 минут)

Каждая команда должна подготовить устное
представление своих планов и модели функционирования
класс.

Презентация должна быть длиннее
чем пять минут, но короче семи минут.Класс
будет три урока (90 минут), чтобы сделать все
презентации.

1. Спланируйте свой
презентация.

• Все
  члены вашей группы должны участвовать в презентации.
• Решить
  что будет делать каждый человек.
• каждый
  человек должен говорить о проделанной работе и роли, которую они
  играл.
• Один
  учащийся должен показать и объяснить эскиз дизайна.
• Другой
  учащийся должен объяснить принципиальную схему и нарисовать ее на
  доска.
• Один
  учащийся должен показать, как кран с электромагнитом
  работает.
• Другой
  учащийся должен рассказать о проблемах группе
  опытный.

• Включить
  следующая информация в вашей презентации:
  • как
    электромагнит заводской,
  • как
    для усиления электромагнита,
  • почему
    важно сортировать металлы.
• Сделать
  художественный рисунок вашей модели крана с его
  электромагнит.
• Решите, кто
  начну и кто дальше будет говорить. Знай, когда это твой
  повернуть.

Подсказки для презентации вашей работы:

Встаньте прямо и
смотрите на класс, пока говорите.

Не читайте свой
презентация.

Говорите четко.
Не бормочите и не шепчите.Каждый должен уметь
слышать тебя.

Знайте, когда это ваш
повернуться, чтобы говорить.

Соблюдайте время
предел.

2. Используйте остальную часть
этот урок, чтобы попрактиковаться в презентации. Вам также может понадобиться
провести для этого некоторое время дома. У тебя много времени, чтобы
практикуйтесь, поскольку вы будете заниматься саморефлексией в следующем
урок.

Размышление и оценка (30 минут)

Отражать — значит оглядываться.Ищу
вернуться к тому, что вы сделали и как вы выполнили задачу, — это
важная учебная деятельность. Это дает вам возможность
Определите ошибки, которые вы сделали, а также то, что вы сделали хорошо.
Благодаря этому вы научитесь не повторять одни и те же ошибки снова и
как улучшить то, что у вас хорошо получается.

Отражение и
оцените свою работу и вклад

Работайте самостоятельно. Эта задача предназначена для
оценка.

1. Запишите хотя бы
пять занятий, над которыми вы хотите поразмышлять.Выберите на
минимум:

• один
  практическая деятельность,
• один
  рисование,
• один
  активность, на которой нужно было отвечать на вопросы, и
• одна группа
  Мероприятия.

2. Отметьте
лицо, чтобы показать, как вы относитесь к каждому занятию.

Проведите презентации (30 минут)

Важно, чтобы все брали
часть, поскольку ваш учитель будет оценивать вас всех.У вас будет
три урока (90 минут) для завершения презентаций.

Устный
презентация

1. Устный
презентация будет оцениваться отдельно.

2. Ваш
учитель будет использовать оценочный лист, подобный приведенному ниже, чтобы
оцените вас.

6 неделя

Продолжение презентаций 30 × 2 = 60 минут

Все презентации должны быть завершены
к концу этой недели.

Модель

Meccano стр. 34 Башенный кран

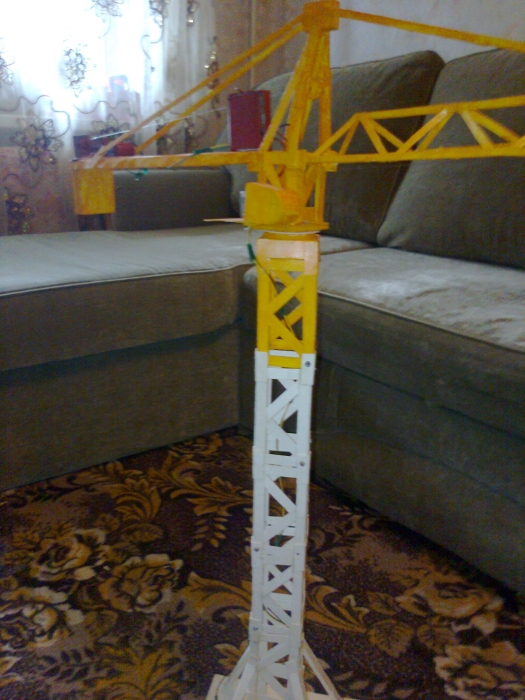

Эта модель в масштабе 1/20 построена по плану 61 модели, разработанному Филипом.
Webb и первоначально опубликовано MW Models в 1988 году.На нем изображен
типичный кран для строительной площадки, который можно увидеть в городах по всему миру.
Мир. Хорошо используются балочные фермы, фактически двадцать
всего требуется шесть. Я использовал желтые и цинковые детали,
желтый — это смесь желтого цвета дорожного крана Биннса и более позднего французского
желтый. Модель приятно строить и эксплуатировать, а ее прочность превышает 1,3.
метров в высоту и почти 1,5 метра в длину, это хороший размер, чтобы произвести впечатление
но нет
слишком большой, чтобы его было сложно транспортировать. Когда я выставлялся на выставке на столе, я мог поворачивать штангу.
над головами людей, при условии, что груз находился рядом с башней.В
кран можно легко сделать меньше или больше в зависимости от вашего
наличие подкосных балок.

Мачта и стрела вращаются на вертикальном упорном подшипнике.
состоящий из шара Meccano, установленного в муфте муфты. Сторона
подшипник в верхней части башни состоит из фланца колеса ходовой
между пластиковыми проставками. В оригинальной модели пластиковые шкивы 0,5 дюйма
использовались, но я обнаружил, что они давали много грязи, несомненно, из-за моего
небольшие отличия в конструкции от оригинала при строительстве
башня.я
переставил опорные стержни и обнаружил, что пластиковые распорки
сделал
идеально подходит. Верхнюю часть модели можно увидеть в
картинки вверху и внизу. Используются три двигателя, по одному для каждого из
операции, поворот, подъем и тележка. Я использовал два маленьких французских
Двигатели Meccano на 6 В и мотор-редуктор Escap на 12 В для каждого из
эти функции. В модели используется обычная система заземления.
позволяет пропустить через упорный подшипник всего два провода.
Модель управляется 12-вольтовым контроллером железнодорожной модели и
тумблеры включения / выключения, установленные на основании крана.Провода к мачте и стреле были подключены с помощью небольшой соединительной вилки, используемой в моделях с дистанционным управлением, что облегчало сборку и разборку.

В первоначальный дизайн Филиппа было внесено несколько незначительных изменений.
Включая использование небольшого нажатия на
резиновая пробка / шкив p / n 23c (деталь не выпускалась в 1988 г.) на
приводной вал
для троллейного шнура, а не просто наматывать шнур вокруг
вал. Я обнаружил, что оригинальный метод имеет тенденцию соскальзывать и связывать.
Я усилил конструкцию тележки плоскими балками.Я обнаружил, что я
нужен дополнительный груз на блоке шкива и замененный пластик 0,5 дюйма
шкивы с латунными. У меня не было прозрачного навеса «Meccano Space»
так
Я сконструировал переднюю часть кабины из узких полос и прозрачных пластин.
На рисунке 3 крупным планом показаны переключатели управления и поворотный механизм.
привод. Обратите внимание на использование свинцовых грузов на основании для стабилизации крана

На верхнем снимке показаны три башенных крана Liebheer на
строительная площадка в Ванкувере около Canada Place.Фотография была сделана
30 августа 2006 г. Вы можете увидеть, насколько точно модель представляет
собственно кран.

Планы по созданию этого, типовой план 61 и новая версия, типовой план 192 доступны в Meccano Worldwide Mail.
