как сделать своими руками пошагово, устройство кровли и стропильной системы частных двухэтажных домов

Для небольших строений, например, сарая или гаража, часто используют односкатную кровлю. Простая в устройстве, она легко изготавливается без привлечения профессиональных строителей и смотрится весьма привлекательно. Для обустройства жилых домов подобное решение применяется реже: зачастую срабатывает сила традиции и небольшой для наших мест опыт ее проектирования и возведения. Наступило время оценить преимущества такой конструкции.

Особенности: плюсы и минусы

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

К преимуществам также относят:

  • Небольшая нагрузка на несущие конструкции из-за сравнительно небольшого веса.
  • Наименьший расход строительных материалов по сравнению с другими видами крыш.
  • Скромные финансовые затраты.
  • Простой и быстрый способ возведения, доступный для выполнения своими руками.
  • Не существует ограничений в выборе кровельных материалов и системе стропил.
  • Доступное планирование и монтаж систем водостока и дымоходов.

Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Недостатков меньше, чем преимуществ, но все же, они есть.

  • Для обустройства жилого пространства мансарды требуется значительная ширина дома и высокий угол наклона кровли.
  • Низкий скос может стать причиной слабой теплоизоляции.
  • Требуется усиленная водосточная конструкция с более широким диаметром труб, так как вся вода стекает в одном направлении. Рекомендованы металлические системы с закреплением кронштейнов на расстоянии не менее 40 см.
  • При наклоне меньше 45 градусов, чтобы снизить нагрузку, зимой придется постоянно очищать крышу от снега.

Устройство кровли

Как и строение любой крыши, качественный состав элементов односкатной зависит от финишного покрытия. Количество основных элементов невелико, но требует к себе внимания.

Армопояс

Снижает распирающую нагрузку стропил и способствует равномерному распределению веса всей конструкции. Необходим в обязательном порядке для строений из газобетона, керамзитобетона и кирпичных стен, если строительство ведется в сейсмоопасном регионе.

Мауэрлат

Располагается на верхних частях стен в виде брусьев. Соединен с армопоясом или, в случае строения из кирпича, закрепляется через уже забитые или замурованные в стенах анкеры прочной проволокой – не менее 6 мм диаметра. Сами анкеры должны находиться на расстоянии 30 см от торца стены. Если дом деревянный, из двойного минибруса, то роль мауэрлата выполняет верхняя обвязка

Фронтон

Редко встречается в строительстве односкатных крыш. Его наличие определяется в зависимости от разницы в высоте между двумя несущими стенами.

Система стропил

Служит основанием для укладки кровли, на нее оказывается основная нагрузка. Важно предусмотреть, чтобы она распределялась равномерно по периметру верхней части всего здания, а давление на узлы не превышало допустимых значений. Для создания используются балки из дерева, сечение которых зависит от площади крыши и количества элементов опоры.

Опоры

Подбираются после вычисления веса конструкции и определения финишного покрытия. Количество определяется углом наклона и длиной пролета.

Обрешетка

Необходима для укладки и закрепления кровельного покрытия и увеличения несущей способности, чтобы каркас мог выдерживать и собственную тяжесть и противостоять дополнительным нагрузкам: снег, вес человека во время проведения ремонтных работ.

Для битумной черепицы выполняют сплошную обрешетку. Для этих целей используются доски – обрезные или не обрезные, могут применяться панели МДФ. Скат может выступать за границы фронтона, образуя козырек для веранды или террасы.

Изоляция

Обеспечивает защиту от попадания влаги и промерзания. Прокладывается со стороны чердака между стропилами и закрепляется на обрешетке.

Утеплитель

Состоит из рулонных плиточных материалов, которые укладываются изнутри на обрешетку.

Пароизоляция

Пленочные покрытия, которые укладываются поверх утеплителя и закрепляются строительным степлером.

Планка конька

Служит защитой для верхнего ребра крыши, предотвращая попадание влаги и гниение внутренних элементов пирога.

Крепежи

Ригель

Вид горизонтальной опоры для элементов несущих конструкций. Элемент распределяет нагрузку стропил между другими балками.

Распорки

Опоры, которые размещаются в пролетах и увеличивают устойчивость всего каркаса.

Подкосы

Это балки, служащие подпорками для стропильной системы.

Виды

Односкатные конструкции популярны во многих странах и используются при возведении как бюджетного, так и ультрамодного элитного жилья. При высоком наклоне крыши, отказавшись от чердачного помещения, есть возможность оптимизировать планировку. При низком – произойдет увеличение объема жилых помещений.

Плоская кровля часто выступает в паре с другими видами, как элемент разноуровневой системы. Это прекрасное дополнение для ломаной, полукруглой и других разновидностей крыш с разными скатами.

Красиво смотрятся двухуровневые варианты «односкаток» с разными углами наклона, направленными в противоположные стороны. Простые конструкции способны украсить козырьки, служащие частью веранды или выступающей мансарды.

По типу проветривания различают 2 типа:

  • вентилируемые – скос от 5 до 20 градусов, отверстия располагаются в коленчатой стенке;
  • не вентилируемые кровли – угол наклона от 3 до 6.

Стропильная система

Создание проекта и построение системы зависит от масштабности постройки и определяется:

  • климатической зоной и розой ветров;
  • линейными размерами основания – влияет на число стропильных ног, количество дополнительных опор и расстояние между ними;
  • углом наклона – определяет наличие фронтона и способ крепления к опорам;
  • типом материала кровли – диктует выбор характеристик строительного материала и строение обрешетки.

Шаг стропил также зависит от их длины и сечения:

  • при длине, 3 м шаг – от 1100 до 2150 мм, сечение – от 80 х 100 до 90 х 160 мм;
  • при 6,5 м, расстояние – от 1100 до 1400 мм, поперечный срез – не менее 120 х 220 мм.

Часто для больших строений нужна балка длиннее 7–8 м. Чтобы нарастить, ее сшивают, а места стыка усиливают и скрепляют дощечками или металлическими пластинами. Чем габаритнее элементы стропил, там меньше расстояние между ними.

Для обеспечения жесткости конструкции предусмотрены:

  • стойки, ригели и подкосы с минимальным сечением – 50 х 100 мм;
  • лежни и прокладки из бруса – 100 х 150 мм.

Классификация систем по ширине:

  • До 4,5 метра. Простейшие безопорные сооружения – кровля фиксируется на мауэрлате из двух бревен или досок, которые закреплены на стенах.
  • От 4,5 до 6 м. Конструкция усиливается:
    • лежнем – на высоте перекрытия;
    • подстропильной ногой – она служит подпоркой балки по центру основания; уклон ноги определяется шириной дома и высотой лежня над перекрытием.
  • От 6 до 9 м. Предусмотрены два подкоса, которые устанавливаются по обе стороны стропильной ноги.
  • От 9 до 12 м. Обязательно нужна еще одна опора, которая может быть частью выступающей внутренней стены или дополнительной консольно-прогонной конструкции, которая удерживается подкосами.
  • Более 12 метров. Значительно возрастает число подстропильных ног. Увеличение до конца свесов кровли ведет к наращиванию балок по краям специальными элементами – кобылками. Закрепление производится накладками – не меньше 60 см, которые фиксируются с помощью болтов или гвоздей, иногда монтажными пластинами.

Кроме того, стропильные системы различают по типу опор.

Наслонный

Система из стоек и подкосов опирается на брус мауэрлата, который закреплен на внешних стенах, а в некоторых случаях и с внутренней стороны. Дистанция между стропилами – от 600 до 1400 мм. Величина зависит от веса кровельного покрытия и характеристик дерева. Такие простые конструкции доступны для наклона крыши до 26 градусов и пролетом до 5 м. Чаще всего используется для хозяйственных построек: сараев, мастерских, гаражей.

Для эксплуатируемых кровель, то есть угол наклона которых стремится к нулю, стропильные ноги упираются:

  • с одной стороны – на более высокую несущую стену;
  • с другой – в мауэрлат.

Висячие стропила

Применяют, когда невозможно установить дополнительные опоры между боковыми стойками. В таком случае конструкции любых размеров собирают на земле или в мастерской, а уже готовые фермы поэтапно доставляются к месту стройки.

Возможные материалы:

  • металл;
  • железобетон;
  • дерево (сосна), сечением для стропил – 50 х 150 мм, для обрешетки – 50 х 50 мм.

Скользящие системы

Необходимы для обустройства крыши в зданиях со значительной усадкой в первое время после постройки. К ним относятся дома, возведенные из бруса или бревен – неравномерное проседание до 10%. Для деревянных конструкций очень важен и способ крепления стропильных ног.

Принципы устройства усвоить несложно:

  • Монтаж стропил производится на бревно конька.
  • Соединение ног может производиться встык или внахлест (на гвозди, болты и стальные пластины).
  • Шаг и подбор толщины дерева для стропил определяется весом кровельного покрытия. При толщине верхнего слоя 50 мм, выбирается обрезная доска шириной 200 мм.
  • Крепление к мауэрлату особое – слегка свободное, без жесткости. Это обеспечивает своеобразное скольжение, что позволяет избежать деформации крыши во время усадки и уменьшить распирающую нагрузку стен. В качестве крепежей используются специальные кронштейны из стали, толщиной 2 мм, с уголком.

Угол наклона

Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма. Важно учесть при расчетах и климатическую зону.

Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.

Для средней полосы России не рекомендуется возводить конструкции более 35 градусов.

Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.

Оптимальные значения для черепицы:

  • металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
  • битумная – не меньше 12.

Предельные значения для листовой кровли:

  • шифер, профнастил, ондулин – минимум 6 градусов;
  • медь, оцинкованные листы (цинк-титановые) – от 17;
  • плиты из асбестоцемента – от 27.

При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.

После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.

Необходимые расчеты для выяснения длины стропил без учетов свесов производят по правилам прямоугольного треугольника.

Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.

Значение имеет и эстетика всего здания. Для определения собственных предпочтений, перед созданием проекта, можно воспользоваться компьютерными программами. Это позволит увидеть не только целиком всю кровлю, но и ее гармоничное сочетание с домом.

Материалы

Качество стройматериалов определяет прочность и долговечность всего здания, поэтому кровельные покрытия выбирать стоит внимательно, с учетом характеристик как коробки здания, так и возможностей будущей стропильной системы.

Дерево

Для каркаса подбирается древесина 1–3 сорта с частотой сучков на метр – не более 3, причем их высота не должна превышать 3 см. Трещины могут присутствовать, но неглубокие и небольшой длины – не превышающие половину длины доски.

    Общие рекомендации:

    1. Несущие балки должны иметь толщину от 50 мм.
    2. Длина досок:
      • из хвойных пород – до 650 мм;
      • из лиственных – до 450 мм.
    3. Дополнительные элементы – прогоны, мауэрлат, подушки – изготавливают только из твердых лиственных пород и обрабатывают антисептиком.

    Кровля

    Современный ассортимент покрытий для крыш весьма разнообразен, поэтому несложно подобрать подходящий материал по цвету, форме, необходимой прочности и цене.

    Керамическая черепица

    Материал может быть разных видов: плоская ленточная, пазовая, одно- или двухволновая. Хорошо подходит при угле наклона крыши от 25 до 60 градусов для домов из камня, кирпича или дерева. При меньших значениях скоса требуется усиливать вентиляцию и гидроизоляцию, при больших – понадобится дополнительно укреплять узлы, устанавливать добавочные крепления, ведь черепица весьма тяжелый материал.

    Вес одного фрагмента 30 х 30 см может варьироваться от 2 до 4,5 кг, то есть 1 м2 может потянуть на 50 кг. Для сравнения металлочерепица весит в 10 раз меньше – 5 кг/м2. Поэтому шаг стропил для керамики требуется минимальный и деревянная обрешетка с мелкими ячейками. Зато черепица имеет отличную звукоизоляцию, красивый цвет и фактуру. Прочность одного элемента небольшая, но срок службы всей крыши превышает среднюю продолжительность жизни человека и достигает 150 лет.

    Металлочерепица

    Это рифленые оцинкованные стальные листы, которые с внешней стороны имеют полимерное покрытие. Количество защитных слоев, как и способ крепления между собой элементов, разнится в зависимости от изготовителя. Бывают как с глянцевые, так и матовые. Размеры всевозможные, толщина – от 0,4 мм, вес 1 м2 – от 3 до 5 кг.

    Сборка производится на обрешетку, крепление гвоздями или саморезами, нахлест – в одну волну. Рекомендуемый наклон – от 15 градусов. Если он не превышает 20, то осадки могут слишком медленно стекать, поэтому стыки настилов дополнительно герметизируют.

    В целом металлическая кровля довольно прочная и долговечная. Гарантийный срок – от 5 до 15 лет, но не всегда учитывается износ полимерного слоя. Из недостатков только плохая звукоизоляция и большое число отходов.

    Мягкая черепица

    Ее еще называют битумная. В основе материала – полиэстер, стекловолокно и целлюлоза. Они наносятся на битумные элементы, а сверху покрываются красящим веществом. Особенностью является сцепление, склеивание элементов под воздействием солнечных лучей. Выпускается в виде прямоугольников или полукруглых листов. Срок службы производителями определяется в пределах 15–20 лет без учета стойкости цвета.

    Параметры:

    • длина – 100 мм;
    • ширина – от 300 мм;
    • вес на 1 м2 – 8–12 кг.

    Универсальный материал с хорошей изоляцией в равной степени подходит для жилых и хозяйственных построек. Рекомендуемый угол наклона – от 12 градусов. По технологии предусмотрена гидроизоляционная подложка или подкладочный слой. Роль такого ковра может выполнять старое битумное покрытие. Среди недостатков – горючесть, неустойчивость к ультрафиолету и монтаж только в теплое время года.

    Профнастил

    Выпускается в виде гофрированных оцинкованных листов стали всевозможных размеров. Волны обеспечивают покрытию жесткость и прочность, их высота и форма зависят от конкретной модели. Различают трапециевидные, синусообразные или закругленные.

    Некоторые производители внешнюю сторону покрывают стойкой полимерной пленкой.

    Чтобы обеспечить гидроизоляцию, при укладке используется пергаминовая прокладка. Крепление к обрешетке осуществляется саморезными винтами, места стыков обрабатывают битумным составом. Рекомендованный наклон крыши с профнастилом – от 10 градусов.

    Как и все металлические кровли, материал обладает небольшой звукоизоляцией, поэтому он чаще используется для промышленных объектов и сараев. Гарантийный срок эксплуатации – 15–20 лет.

    Ондулин

    Универсальные покрывной материал, который может применяться даже для облицовки дома. В его основе – целлюлоза, которая пропитана очищенным битумом с добавлением смол и пигментов. Цвет стойкий. Стандартные размеры листа – 2000 х 950 мм, вес – 6,5 кг/м2, что легче традиционного шифера в 4 раза.

    К положительным свойствам относятся:

    • легкость;
    • прочность;
    • влагонепроницаемость;
    • отличная звукоизоляция;
    • высокая устойчивость к температурным перепадам;
    • невосприимчивость к воздействию химических реагентов.

    Хотя минимальный допустимый уровень уклона – 6 градусов, ондулин не рекомендуют применять для крыш с небольшим скосом: отсутствует возможность удерживать длительное время снег. При более высоких значениях и правильной эксплуатации срок службы составит около полувека, гарантия гидронепроницаемости – 15 лет.

    Шифер

    Гофрированные листы из композитного материала на основе портландцемента и асбестового волокна. Форма волнистого листа всегда прямоугольная – 120 х 70 мм, вес – от 10 до 15 кг/м2. Уровень наклона кровли – от 12 до 60 градусов. Технологией при монтаже предусмотрен подкладочный слой из рубероида или пергамина.

    К обрешетке шифер крепится внахлест при помощи гвоздей через мягкие герметичные прокладки.

    Брус для каркаса выбирается:

    • для стандартного листа – 50 х 50 мм, стропильный шаг – от 500 до 550 мм;
    • для усиленного – 75 х 75 мм, длина шага – от 750 до 800 мм.

    Не рекомендован для жилых построек. Гарантийный срок эксплуатации – до 10 лет. Однако стоит учесть его хрупкость, что не всегда дает устоять материалу перед градом.

    Рубероид

    Один из популярных бюджетных вариантов. Представляет собой кровельный картон, пропитанный и покрытый битумом. Чтобы избежать слипания, на верхнюю часть нанесена крупнозернистая присыпка.

    Современная разновидность – еврорубероид, который состоит из стеклоткани или полиэстера, пропитанного битумом. Сверху присутствует полимерный слой. Этим эластичным и водонепроницаемым материалом часто покрывают небольшие участки кровли со сложной формой. Основной недостаток – быстрая воспламеняемость, поэтому проводить полную укладку можно только на технических объектах.

    Как сделать своими руками?

    Перед началом строительства надо создать проект и произвести все расчеты. Затем приобретаются все необходимые материалы с учетом доборных элементов, утепления, вентиляции и водостока. Запас зависит от свойств покрытия и качества древесины. Стоит помнить, что для каждого способа существует своя технология и инструкция.

    Готовится инструмент и оборудование:

    • пила, молоток, строительный нож, топор, отвес, рулетка, уровень;
    • шруповерт;
    • строительный степлер;
    • стропильные гвозди и скотч.

    Этапы монтажа включают в себя одиннадцать шагов

    • Согласно чертежам подготавливаются балки и стропила нужных размеров и в необходимом количестве. Если требуется, строятся фермы.
    • По периметру верхней части здания оборудуется армопояс или мауэрлат.
    • По схемам и рассчитанным величинам поэтапно устанавливаются балки, которые крепятся к элементам мауэрлата. Чтобы правильно произвести работы, учитывается нагрузка на детали с подветренной стороны.
    • Стропила крепятся непосредственно к балкам с опорой на выступающую часть несущих стен. В итоге должен получиться прямоугольный треугольник.
    • Затем проводят установку стропильной ноги, один из ее концов выкладывая на краю балки. Этот элемент конструкции станет основой будущей обрешетки.
    • Вышеперечисленные мероприятия пошагово применяются для всех балок и стропил, следя за идентичностью и равномерностью расположения узлов.
    • После присоединяется деревянная обрешетка.
    • На каркас укладывается кровля. Работы начинают с подветренной стороны. Размещается первый элемент возле фронтального навеса, затем прикрепляются 2 листа покрытия в первом ряду. В следующем ряду выкладывает такое же количество, после возвращаемся на первый ряд и добавляем еще один лист. Следуя этому приему, перекрываем всю крышу.
    • После закрепления внешнего покрытия, к примеру, профлиста, гидроизоляция изнутри пристреливается степлером к обрешетке. Для скромных построек вроде сарая подойдет обычная полиэтиленовая пленка. Ее не натягивают и располагают с нахлестом снизу вверх.
    • Вслед за тем приходит очередь теплоизоляции: минваты, стекловолокна или базальтовых матов.
    • В последнюю очередь укрепляется линия ветрового фронта – досками или кирпичной кладкой.

    Примеры красивых строений

    Частный двухэтажный каменный дом в современном стиле. Отсутствие конька позволяет без проблем возводить многоуровневые системы. Четкие горизонтальные линии фасада прекрасно рифмуются с дуэтом односкатных крыш. Этот же прием прекрасно подойдет для Г-образного основания из пеноблоков.

    Сгладить сложный рельеф порой по силам только односкатке, внешний вид от этого только выигрывает.

    Наклонные кровли прекрасно вписываются в проекты просторных коттеджей и небольших каркасных зданий на 50 кв. м. Эти финские дома в эко-стиле покоряют своим комфортом и элегантностью дизайна.

    Односкатные крыши гармоничны в сочетании с наклонными навесами. Это позволяет выгодно подчеркнуть некоторые части дома, сделать акцент на дизайне входной группы. Стильно смотрятся дополнения в виде козырьков, словно невесомых пристроек, навесов с покрытием из поликарбоната или профнастила.

    Выступающие скосы предоставляют простор для размещения внешнего освещения. Вмонтированные фонари мягко освещают площадку вокруг здания и создают эффект парящей кровли. Вариации на эту тему многообразны.

    Дома из бруса довольно капризны с точки зрения экспериментов со стилем, но и для них придумали оригинальные решения. На фото односкатная крыша необычной формы, покрытая битумной черепицей.

    Чаще один скат используют на рубленых баньках узких форм.

    Эксплуатируемые или эко-кровли имеют небольшой наклон, усиленную гидро- и теплоизоляцию. Правильно подобранный растительный ковер защищает от шума. Впитывая воду, снижает нагрузку на ливневую конструкцию.

    Предложения мини не менее интересны. Садовый домик с забавной ломаной крышей и уютный дачный, с дуэтом двухуровневых скатов, имеют особое очарование.

    О том, как построить односкатную крышу своими руками, смотрите в следующем видео.

    Как сделать односкатную крышу

    Крыши с одним скатом обладают довольно простой конструкцией. Это обеспечивает их востребованность у частных застройщиков. Односкатные кровли довольно часто устраивают при сооружении гаражей и различных хозяйственных построек.

    Кроме того, конструкции, имеющие один скат, могут устраиваться своими руками без лишних усилий. Они имеют форму прямоугольника, расположенного на одной плоскости. Удобнее монтировать такую кровлю и по причине небольшого расхода строительных материалов. Создается односкатная крыша своими руками пошагово, в соответствии с заранее подготовленным планом.

    Преимущества

    Достоинств у односкатных кровель довольно много. Чтобы понять, насколько выгодно монтировать такую крышу, следует рассмотреть каждое из них:

    • небольшая масса;
    • простота монтажа;
    • доступность создания дымохода и системы водостока;
    • невысокая итоговая цена;
    • широкие возможности при выборе материалов.

    Многие односкатные кровли обустраиваются довольно интересно, что позволяет сделать их дизайн более привлекательным. Угол наклона таких конструкций выбирают в зависимости от климата региона. В случае со снежными зимами градус наклона кровли выполняется больше. При расположении дома в ветреном регионе его, наоборот, нужно сделать меньше.

    Подобные кровли могут выполняться вентилируемыми и невентилируемыми. Первый вариант используется при строительстве жилых домов. Уклон кровли при этом находится в диапазоне 8-25 градусов. Воздухообмен происходит благодаря выполнению специальных отверстий, устроенных по бокам кровли.

    Крыши невентилируемого типа монтируются на гаражах, придомовых пристройках и сараях. Угол наклона у них довольно мал и составляет 3-6 градусов. Чертежи и фото сделанной своими руками односкатной крыши можно найти в данной статье.

    Проектирование и конструкция

    Разобраться, как сделать односкатную крышу, поможет заранее подготовленная схема конструкции кровли. Начинать работу без чертежа не имеет смысла, поэтому необходимо сначала составить проект. Благодаря этому можно выбрать оптимальный угол наклона ската. Его рассчитывают в соответствии с различными нагрузками. Односкатная крыша хороша тем, что диапазон ее уклона довольно велик – от 3 до 45 градусов.

    Важно! Выбор материала покрытия для кровли сказывается на ее долговечности. При обшивке крыши металлочерепицей выбирается угол наклона 14 градусов.

    Устройство односкатной крыши довольно простое. Конструкция включает:

    • кровельный материал;
    • обрешетку;
    • систему стропил;
    • слой гидроизоляции;
    • теплоизоляцию.

    Менее затратно покупать шифер. Часто выбирают металлочерепицу и ондулин. Если здание находится на территории с порывистыми ветрами, следует выбирать односкатную крышу.

    Выбор кровельного материала

    Важно правильно сделать чертеж. Начинать работу следует с выбора материала покрытия. Еще нужно определиться с углом наклона кровли. Для односкатных кровель следует использовать рубероид, профнастил или металлопрофиль. Часто на крышу монтируют ондулин и шифер.

    Если для кровли выбрана мягкая черепица, стоит помнить, что ее поверхность подходит для кровель не более 10 градусов уклона. При использовании профнастила или шифера необходимо выбирать средние показатели уклона – от 20 до 30 градусов. В случае с металлочерепицей необходимо сделать уклон не меньше 35 градусов.

    При выборе кровельного материала необходимо учитывать его способность своевременно устранять осадки с крыши. Учитываются и тонкости взаимодействия покрытия с различными видами осадков. Например, легче всего снег сходит с профнастила и шифера.

    Сооружение односкатной крыши

    Для устройства кровли пошагово необходимо иметь определенные инструменты и материалы. Деревянные элементы должны иметь влажность не больше 22%. Кроме того, перед установкой их обрабатывают антисептиком. Устройство односкатной крыши не отличается сложностью, поэтому соорудить ее не составит труда.

    Важно! В запасе должны быть подкосы, распорки и ригели. Благодаря их установке можно повысить прочность крыши.

    Каждый из этих элементов выполняет свои функции:

    • Подкосы представляют собой балки, на которые опирается система стропил.
    • Распорки являются разновидностью опор, расположенных в пролетах. За счет них обеспечивается большая устойчивость конструкции.
    • Ригель – это элемент конструкции, подпирающий несущие элементы. Благодаря ей распределяется вес конструкции на другие балки.

    Каждый из этих элементов выполняет важную функцию в создании прочной и надежной крыши. Поэтому их установке следует уделять особое внимание. Перед постройкой стропильной системы необходимо подготовить определенные материалы:

    • деревянный брус сечением 100х150 мм;
    • материал гидроизоляции;
    • укладочные доски;
    • стандартные инструменты;
    • стропильные гвозди;
    • строительный скотч – понадобится при соединении гидро- и пароизоляции;
    • теплоизоляция.

    Стропила всегда устанавливаются на мауэрлат. Если строение небольшое, а пролет имеет длину не больше 4,5 м, конструкция односкатной кровли максимально проста. Подобные системы включают стропильную опору и мауэрлатный брус. Такие элементы являются основными в односкатной конструкции.

    Стропила следует устанавливать согласно определенным правилам, иначе спустя несколько лет ее службы могут быть неприятные последствия. Необходимо установить крепкий временный настил. По нему рабочие будут перемещаться в процессе выполнения работ. Настил должен выдерживать минимум 100 кг веса. Это позволит обеспечить безопасность рабочих.

    Монтаж стропил

    Устройство односкатной крыши имеет некоторые тонкости, поэтому стоит рассмотреть рабочий процесс ее создания в подробностях:

    • Монтаж поперечных стропил. Эти элементы необходимо зафиксировать на мауэрлате. На эту основу опирается все стропильная система.
    • На стропила крепят обрешетку. Выполняется она из реек 50х50 мм. Благодаря обрешетке повышается жесткость всей конструкции, а кровельный материал монтируется на нее. Обрешетку укладывают под прямым углом.
    • Строительным степлером к обрешетке крепят материал гидроизоляции. Фиксация осуществляется без натяжки. Нахлест должен быть снизу вверх.
    • Затем выполняется теплоизоляционный слой. Для этого могут быть использованы базальтовые маты.
    • В завершение работ монтируется кровельный материал. Его выбор зависит от особенностей эксплуатации кровли.

    Знание этих этапов поможет понять, как правильно и быстро провести монтаж. Кроме того, важно знать некоторые особенности создания односкатных конструкций. Это позволит сделать крышу максимально прочной и долговечной.

    Особенности сооружения односкатной крыши

    Процесс создания односкатной кровли делится на несколько этапов. При выполнении каждого из них следует учитывать такие тонкости:

    • Поскольку мауэрлат является опорой для всей системы стропил, его главной функцией является рассредоточение веса кровли по всем деталям конструкции. Для таких целей применяется брус 10х10 см. Его устанавливают на несущие стены.
    • Между стеной и брусом укладывают рулонную гидроизоляцию, к примеру, рубероид. Чем более сильным является уклон, тем толще следует выбирать мауэрлатный брус. Во время работы обязательно пользоваться уровнем. При создании односкатной кровли следует крепить брус к стенам на анкера. Крепежные элементы должны находиться в метре друг от друга.
    • Укладка стропильных досок тоже является довольно ответственным процессом. Нужно пилить доски таким образом, чтобы они были длиннее пролета на 50 см. Выбор покрытия влияет на ширину между досками. Если используется листовой материал, то расстояние выполняется 150 см. При выборе черепицы или шифера следует сделать между досками расстояние от 100 до 120 см. Лучше, если доска будет уложена торцом кверху. Благодаря этому конструкция станет намного прочнее.
    • На мауэрлатном брусе необходимо сделать пазы, в которые будут врезаны стропила для односкатной крыши. Пазы следует сделать такого размера, чтобы они были шире устанавливаемых досок на 2-4 мм. Угол наклона пазов должен соответствовать уклону кровли. Это позволит сделать конструкцию более устойчивой.
    • При установке крыши частного дома особое внимание уделяется помещению стропильных балок в пазы. Каждая доска должна быть установлена по одной схеме. Для удобства сначала монтируют крайние стропила. Затем между ними натягивается бичевка. Благодаря этому получится ориентир, а процесс сооружения систем стропил крыши пройдет быстрее. Чтобы скрепить брусья друг с другом, понадобится использовать гвозди большого размера. Стропильные балки с одного конца крепятся к вертикальной стойке, а другого – на край стены.
    • Если дом большой, а между пролетами расстояние более 4 м, следует монтировать подкосы для каждого стропила. Если использовать этот метод при строительстве крыши, она будет надежно усилена.
    • На стропильные балки монтируется обрешетки, а на нее крепят пароизоляцию. Пленка не должна быть натянута. Располагать полоски необходимо внахлест. В местах состыковки фрагментов их склеивают строительным скотчем.
    • На пароизоляцию необходимо уложить утеплитель. Сверху на материал утепления укладывают гидроизоляцию. Это обеспечит защиту утеплителя от влаги.
    • На полученный пирог монтируется обрешетка. Чтобы ее создать, понадобятся бруски 50х50 мм. Их следует укладывать поперек стропильных досок.

    После создания обрешетки необходимо уложить кровельный материал. Его следует монтировать с учетом индивидуальных особенностей материала покрытия. Зная такие особенности сооружения кровельной системы, можно оборудовать ее максимально качественно.

    Технология установки кровли разнится в силу конкретных условий. Пленка гидроизоляции крепится к брускам гвоздями, которые имеют широкую шляпку. Может использоваться и строительный степлер. Частота шага при этом может составлять 20 см. От надежности крепления гидроизоляционной пленки зависит долговечность службы всей конструкции.

    Креплению краев гидроизоляционной пленки следует уделить особое внимание. Пленку следует завести под свес кровли на 20 см. Затем этот отрезок подбивают гвоздями снизу. Лучше для крепления края пленки использовать деревянную рейку. Этот метод является наиболее распространенным. В этом случае можно не сомневаться, что потоки воздуха не задует под гидроизоляцию. Это обеспечит сохранность кровельного пирога.

    Односкатная крыша для пристройки к дому

    Для бань, сараев и гаражей часто выбирают односкатную кровлю. Такой тип крыши является самым удобным для подобных построек. Благодаря своей конструкции односкатная кровля обладает рядом преимуществ. С ними стоит познакомиться перед тем, как начать ее обустройство.

    При создании кровли над пристройкой выполняется соединение стропильной системы со стеной здания. Она обустраивается отдельно от дома. Нижними концами стропила упираются на фасадную стену. Верхние при этом закрепляются на стене здания.

    При этом важно соединить стену основной конструкции и систему стропил крыши придомовой пристройки. Если соединение будет слишком жестким, во время усадки крыша пристройки может деформироваться. Такой ситуации нельзя допускать.

    Лучше укладывать балки на каркас из бруса, расположенный рядом со стеной здания. Промежуток, образованный между брусом и поверхностью стены, заделывают специальным герметиком. Это исключит появление сквозняков.

    Чтобы пристройка смотрелась привлекательно на фоне дома, следует покрыть ее тем же кровельным материалом. Если решено построить отдельно стоящий сарай, технология возведения кровли будет немного отличаться. Это обусловлено отсутствием соединения крыши постройки со стеной основного строения.

    Иногда сараи строят из бруса. В таких ситуациях верхняя часть сруба является мауэрлатом. В остальном такая крыша не отличается от кровель других построек. При создании крыши для гаража она выполняется аналогично. При наличии кирпичных стен гаража балки монтируют в заранее сделанные ниши.

    Их заранее выполняют в стенах. Перед установкой деревянные элементы следует обернуть в гидроизоляционный материал. Стропила должны находиться на расстоянии друг от друга в 60-70 см. Фасадная часть гаража при этом является высокой стеной. Скат от нее идет вниз к задней части строения. Ворота следует располагать именно в фасадной стене.

    Учитывая такие правила создания односкатной кровли, можно создать надежное и долговечное покрытие. Этот вариант кровли довольно удачен и практичен. Его конструкция довольно проста, а также функциональна. Такая кровля окажется прочной и теплой благодаря небольшой площади для попадания воздушных масс. Если сконструировать ее правильно, она сможет прослужить довольно долго.

    Выводы

    Как видно, односкатные крыши просто монтировать и обслуживать. Их часто выбирают для хозяйственных пристроек, и строений, расположенных у дома. Перед созданием стропильной системы нужно начертить схему расположения всех элементов. Это поможет рассчитать количество материалов определиться с их видом. К примеру, сечение брусьев меняется в зависимости от длины пролета между стенами и уклона кровли. Кроме того, необходимо подобрать нужный кровельный материал. Это позволит сделать кровлю более долговечной.

    Важным этапом устройства односкатной крыши является создание обрешетки. Ее делают из реек 50х50 мм. При утеплении крыши придется монтировать полноценный кровельный пирог, включающий пароизоляцию, утеплитель и гидроизоляционный слой. Разобраться в устройстве односкатной крыши помогут различные видео.

    Кровельный материал выбирают в соответствии с особенностями ветровых и снеговых условий региона. Для придомовых построек часто выбирают металлочерепицу, ондулин и шифер. Такие покрытия долго служат, а также не портятся под действием солнца и погодных явлений.

    Отправить комментарий

    Односкатная крыша своими руками пошагово: план, тонкости, монтаж

    Гараж с односкатной крышей

    Если загорелись идеей построить крышу дома, беседки или иной постройки своими руками, то односкатная крыша, может стать одним из самых доступных вариантов, благодаря своей простоте и низкой себестоимости. В странах Старого Света при конструировании жилых домов крайне редко используют односкатный тип кровли, в основном она применяется при строительстве сараев, гаражей, беседок или других нежилых сооружений.

    Это связано с определенными неудобствами, которые могут возникнуть, например, если человек  запланирует возведение жилой мансарды. В этом случае придется пошагово изучать устройство несущих конструкций и прочих деталей, которые отнимут время и силы.  Строительство односкатной крыши не требует от человека каких-то особенных навыков или знаний, поэтому справиться с ее возведением сможет каждый, кто умеет держать в руках инструменты и пошагово выполняет инструкции.

    К основным преимуществам данного типа кровли относятся:

    1. Простота. Односкатная крыша может быть легко сконструирована даже человеком, который имеет минимальный опыт работы со строительными инструментами.
    2. Если правильно выбрать уклон, то односкатная кровля отличается стойкостью к воздействиям атмосферных осадков.
    3. Экономия на коммунальных услугах, благодаря отсутствию излишне громоздкого чердака.
    4. Ремонт кровли выполняется быстро и стоит недорого.

    Из вышесказанного можно сделать вывод, односкатная крыша, возведенная своими руками, является одним из самых оптимальных вариантов для тех, кто ценит свой бюджет и силы. Необходимо просто пошагово построить план действий и четко ему следовать. Стоит отметить, что нависающий край ската крыши можно использовать как веранду или навес.

    Предпосылки возведения:

    1. Древесина в регионе является достаточно дорогим и редким материалом: чтобы соорудить односкатную крышу своими руками требует дерева в два раза меньше чем, обычная двускатная.
    2. Погодные условия в регионе часто сопровождаются ветром, при этом направление ветра должно быть как можно более постоянным.
    3. Необходимо быстро и бюджетно возвести дачу, сарай, беседку или иную постройку своими руками.

    План подготовки

    Давайте попробуем пошагово разобраться, как нам возвести крышу своими руками. В первую очередь, необходимо решить, куда будет направлен скат крыши, для этого вам следует определить, какая сторона является ветреной. Правильное расположение позволит увеличить срок службы кровли и обеспечить надежность всей конструкции.

    Уделите особенное внимание стропилам, которые должны быть спроектированы таким образом,  чтобы каркас помогал равномерно распределить поступающую нагрузку. При расчете рекомендуется учитывать справочные данные (они для каждого региона свои), обязательно уточните их, чтобы в будущем избежать непредвиденных проблем с крышей. Учтите, что чем больше в регионе осадков, тем наклон кровли должен быть сильнее.

    Важно! Помните, что как только вы повышаете угол наклона ската, увеличивается парусность сооружения, а это значит, что кровля будет подвержена большей ветровой нагрузке.  Важно найти оптимальный вариант, для обеспечения высокой прочности конструкции.

    Следует так же обращать внимание и на эксплуатационные особенности выбранного вами материала. Например, рулонное покрытие лучше всего использовать, когда угол наклона не превышает 10 градусов, а шифер подойдёт, если наклон не более 20 градусов. В случаях, когда уклон составляет 20-35 градусов, то надежнее всего обустроить фальцевую крышу или воспользоваться черепицей. Кроме того, обратите внимание на степень гладкости выбранного материала. Чем она выше, тем меньше градусов должен составлять угол наклона.

    Важно! Если вы решили построить крышу своими руками, рекомендуется не пренебрегать советами и не делать наклонный угол больше или меньше, чем необходимо. Ведь есть риск, что в период влажных сезонов крыша будет недостаточно герметичной, и вода будет попадать в важные части конструкции. А зимой это может привести к деформации из-за высокого скопления снежного покрова.

    Односкатная крыша может быть построена специалистами, очень много фирм в настоящее время занимается возведением кровель такого типа. Но ведь так приятно осознавать, что крышу над головой вы смастерили своими руками.

    Если постройка будет расположена на открытой местности, то следует сделать уклон ската меньше, чтобы снизить парусность. А когда дом окружен большим количеством деревьев, то уклон наоборот, следует увеличить, для того, чтобы осадки сами собой сходили с крыши.

    Тонкости конструирования кровли

    Односкатная крыша может быть вентилируемой или невентилируемой. При возведении крыши своими руками, предпочтительность той или иной зависит преимущественно от конечного назначения сооружения. При возведении террасы, как правило, используются невентилируемые «односкатки».  В этом случае достаточно всего 3 трех или пятиградусного наклона, но зимой обладателю такой крыши придется тщательно следить, чтобы крыша не была засыпана снегом.

    Схема конструкций односкатных крыш с разной длинной пролёта

    При строительстве жилых домов, саун, гаражей, специалисты рекомендуют устанавливать вентилируемую односкатную крышу, чтобы обеспечить комфортный микроклимат. Для этого создается небольшая щель между изоляционными слоями, а также отверстия на торцевой области боков кровли. Крыша вентилируемого типа является более долговечной в эксплуатации, чем невентилируемая.

    Мауэрлат — представляет собой брус, выполняющий функцию опоры, который фиксируется на внешних стенах и является обязательным при строительстве односкатной крыши. Он служит опорой для стойки стропильной системы.

    Наклон конструкции создается за счет разницы высоты стен здания. В случаях, когда несущие стены конструкции одной высоты, на нужной стене устанавливается фронтон, благодаря которому создается необходимое различие в высоте.

    При проектировке кровли своими руками, следует учесть длину пролета, когда выбираете конструкцию системы стропил. Когда стены удалены друг от друга не более чем на  450 см, не нужно делать дополнительное укрепление. А вот если они находятся достаточно далеко друг от друга, необходимо, чтобы стропила подпирались при помощи подстропильной ноги. Этот прием актуален, если межстеновой пролет варьируется от 4 до 6 метров.

    Если длина пролета колеблется в пределах 6-12 м, следует надежно зафиксировать на стойках прогон, на который будет надежно опираться средняя часть стропил. По бокам этой стойки должны быть установлены стропильные ноги, а параллельно опорным стенам обязательно расположите лежень.

    Когда длина пролета превышает 12 м, нужно смонтировать две опоры из прогона с применением стоек для укрепления и лежня. Опоры находятся не далее чем в 600 см от стен, а стойки образовывают промежуток, который должен составлять не более 30-35%  от длины пролета.

    Закрепите каждую стропильную ногу промеж стропила и стоек опоры. Каждую стойку надо скомбинировать с подстропильной ногой и скрепить в соответствии с расположением несущей стены, которая располагается как можно ближе.

    Важно! Когда вы проектируете крышу своими руками, обратите внимание на необходимость соблюдения определенного размера нахлеста. Он должен варьироваться от 12 до 20 см, в зависимости от выбранного вами материала. Кроме того, необходимо чтобы верхние слои абсолютно совпадали друг с другом по бокам. А края шифера после разрезания следует прокрасить.

    План монтажа конструкции

    Настил обрешётки для будущей крыши

    Односкатная крыша может быть установлена за один день своими руками, это вдвое-втрое быстрее, чем двускатная. Попробуем пошагово соорудить крышу для небольшой беседки с помощью бюджетного шифера.  Уклон составит 20 градусов.

    1. В первую очередь уложим на все стены мауэрлат при помощи анкерных болтов.
    2. Стропильные брусья укладываем на расстоянии 70-80 см друг от друга и скрепляем длинными гвоздями на 100.
    3. Затем прибиваем обрешетку, а ее брусья располагаем под углом 90 градусов по отношению к стропилам.
    4. Укладываем полиэтилен, который служит гидроизоляцией, снизу вверх, затем закрепляем степлером. Внахлест укладываем отдельные листы.
    5. С помощью шиферных гвоздей закрепляем листы шифера тем же способом, что и полиэтилен.
    6. Прибиваем ветровые доски, которые защитят шифер от ветра и попадания воды, сверху вниз.

    После выполнения этих этапов можно считать, что крыша почти построена, осталось лишь установить мелочи, такие как водосток и флюгер, по желанию.

    Важно! Если сооружение находится  в неспокойной зоне, то перед тем, как укладывать мауэрлат, необходимо сделать железобетонный сейсмопояс и расположить его сверху кладки. Если он будет достаточно ровным, то можно не укладывать мауэрлат.

    Важно! На сточной стороне кровли можно установить специальный бордюр, который следует защитить черепицей или оцинкованной сталью. Если постройка находится на ветреном месте, он поможет избежать возможного ущерба.

    Таким образом, односкатная крыша была установлена нами за один день своими руками. Как видите, все делается достаточно быстро и просто, нужно лишь все делать пошагово и следовать определенному порядку, а также не забывать про советы специалистов.

    Односкатная крыша своими руками пошагово, схемы

    Односкатная крыша своими руками пошагово для коттеджа

    Благодаря простоте конструкции и легкости монтажа плоские односкатные крыши своими руками делают намного чаще, чем другие виды кровли. Они по-прежнему востребованы для защиты хозяйственных и производственных построек, складов, ангаров, мастерских, гаражей и других строений, где практичность и низкая себестоимость берет верх над эстетическими показателями.

    Конструктивно крыша односкатная мало чем отличается от плоской, но расположена не горизонтально, а под наклоном. Для строящегося здания угол наклона выбирается согласно конкретным климатическим условиям и требованиям внешнего оформления. А для существующих построек он полностью диктуется конструкцией верхней части строения.

    Особенности односкатной крыши

    Односкатная крыша своими руками имеет свои особенности. Их баланс определяет сферу применения таких кровель.

    Достоинства

    • простое устройство;
    • конструкция;
    • небольшой вес;
    • низкое ветровое сопротивление;
    • стропильная система односкатной крыши легко монтируется;
    • малое количество материалов;
    • доступна для самостоятельной постройки.

    Устройство односкатной крыши своими руками в частном доме

    Недостатков односкатная кровля имеет совсем немного, но они довольно существенные.

    Недостатки

    • непрезентабельный внешний вид;
    • ограниченная ширина ската;
    • недостаточная вертикальная прочность при больших размерах;
    • отсутствие или ограниченность площади под обустройство чердака или мансарды;
    • повышенная парусность, если направление ветра противоположно направлению наклона.

    Проектирование односкатной крыши с учетом нагрузки

    Опишем, как делается односкатная крыша своими руками пошагово. Несмотря на кажущуюся простоту конструкции, необходимо правильно определить допустимый угол наклона. Этот параметр определяет предельные значения силы нагрузки от ветра и веса снегового покрова.

    Ветровые нагрузки по регионам России и прилегающим странамТаблица расчета ветровой нагрузки в определенной местности

    Чем больше угол — тем меньше зимой будет проблем со снегом. Но чем меньше угол — тем меньше материалов понадобится для постройки крыши и тем дешевле она обойдется. Значения ветровой и снеговой нагрузки зависят от региона страны.

    Снеговые нагрузки по регионам России и прилегающим странамТаблица расчета снеговой нагрузки в определенной местности

    Кроме того, угол наклона накладывает определенные ограничения на использование разных кровельных материалов. Например, при малых углах наклона очень нежелательно использовать шифер или черепицу, хотя обыкновенный рубероид в тех же условиях обеспечит ее работоспособность на протяжение нескольких десятилетий.

    На диаграмме, приведенной в тексте, можно выбрать тот кровельный материал, который входит в группу допустимых при расчетной величине наклона.

    Диаграмма предпочтительных материалов от угла наклона крыши

    Нагрузка снега на крышу учитывается не всегда!

    При наклоне поверхности крыши к горизонту более 45 градусов вес снега учитывать не нужно, поскольку он не задерживается, а съезжает по наклонной плоскости. Единственное, о чем следует позаботиться — это грамотная конструкция и расположение водостока, а также меры, препятствующие накоплению снега в этом месте.

    Но, при таком наклоне сильно возрастает ветровая нагрузка, а строительных материалов для постройки потребуется практически вдвое больше, по сравнению с горизонтальной или пологой кровлей. Поэтому оптимальным принято считать угол 10-20 градусов. При таком наклоне достаточную защиту обеспечивает даже самая простая, дешевая и ремонтопригодная рубероидная кровля.

    Расчет стропильной системы

    Для выбора параметров бруса для стропил и материала обрешетки следует учитывать значение максимальной нагрузки на каждую стропильную ногу. Суммарная нагрузка на поверхность кровли является суммой давления ветра, веса снега и всех материалов.

    Вычисляем распределенную нагрузку на один погонный метр стропы по формуле Q=A*V, где: Q — искомая величина, А — расстояние между стропильными брусьями, V — удельная нагрузка на один квадрат площади крыши.

    Брус выбираем в соответствии с таблицей типовых размеров сечения:

    Выбор толщины сечения бруса для стропильной системы

    Если ширину сечения бруса выбрать произвольно, то высота сечения должна укладываться в промежуток, заданный такими формулами:

    Формулы расчета высоты сечения бруса для односкатной крыши

    Проверяем, чтобы изгиб ноги не превышал такой величины: D<L/200, где: D — проверяемое значение, L- длина стропила в см. Если неравенство не соблюдается — выбираем большую ширину сечения бруса и пересчитываем еще раз.

    Как построить односкатную крышу своими руками видео

    Монтаж стропильной системы

    Как правило, стропила для односкатной конструкции укладываются на две, разные по высоте противоположные стены. Высота их перепада закладывается на этапе постройки здания. В зависимости от ширины здания конструкция стропильной системы может включать дополнительные элементы жесткости.

    Виды конструкции односкатной крыши

    Поскольку в отличие от двускатной, односкатная крыша не распирает стены, то дополнительной стяжки не требуется. Концы балок крепятся к мауэрлату, закрепленному по верхнему краю опорных стен. Крепления стропил к мауэрлату делаются болтами или шпильками. В крайнем случае, для небольшой крыши крепление можно сделать стальными скобами.

    Крепление стропил односкатной крыши

    Если стены постройки деревянные — роль мауэрлата играет последний ряд бревен или верхний брус каркаса стен, при каркасно-щитовой конструкции. Поскольку под действием ветра к нему будет прилагаться нагрузка вверх и вниз — желательно эту часть каркаса усилить внутренними распорками или другими необходимыми элементами жесткости.

    Односкатная крыша своими руками пошагово видео

    Такая конструкция односкатной крыши часто применяется в подсобных постройках. Например, традиционная русская баня строится из натуральных бревен. Поэтому как один из наиболее типичных примеров, когда в процессе строительства монтируется односкатная крыша своими руками пошагово — для бани загородного дома.

    Для каркасной бани односкатная крыша своими руками видео

    Монтаж обрешетки односкатной крыши

    Тип и плотность обрешетки зависит от применяемого материала кровли. Далее описано, как сделать односкатную крышу своими руками для различных кровельных материалов.

    Как построить односкатную крышу с мягкой кровлей

    Для мягкой кровли вместо обрешетки часто используют листовые древесные материалы: листы водостойкого ДСП или фанеры. Подойдет также сплошная обшивка досками, но в этом случае они должны быть прочно сбиты и скреплены снизу брусками между собой. В противном случае — мягкая кровля быстро полопается на стыках обрешетки.

    Односкатная крыша своими руками пошагово фото

    Если конструкция кровли предусматривает дополнительную теплоизоляцию — утеплитель укладывают в пространство между стропилами и подшивают снизу досками, листами ДСП или ДВП. Сверху утепление защищается пленкой гидробарьера, а снизу — паробарьером.

    Для беседки односкатные крыши своими руками видео

    Как сделать односкатную крышу с жесткой кровлей

    Тип обрешетки для жесткой кровли определяется требованиями производителя или геометрическими размерами кровельных элементов. Так, шаг реек для шифера составляет половину высоты листа — 85 см. Причем нахлест листов должен приходиться на одну из реек.

    Гораздо меньший шаг требуется для металлочерепицы и классической глиняно-керамической черепицы. Для металлочерепицы шаг реек указан на упаковке. А современная керамическая кровля крепится специальным металлическим креплением, которое прибивается к обрешетке. Поэтому в данном случае роль обрешетки также может играть сплошная деревянная поверхность, укладываемая на стропила односкатной крыши.

    Для гаража под покрытие профнастилом: монтаж односкатной крыши своими руками видео

    Итог

    Все описанные операции можно выполнить одному, но намного удобнее поднимать строительный материал и фиксировать его имея 1-2 помощников. Строительство односкатной крыши вполне доступно даже для мало подготовленных застройщиков, но требует определенных знаний на этапе проектирования строения и кровли. Выполняя работы на высоте, не забывайте о правилах собственной безопасности и необходимости использования монтажных поясов и креплений.

    Односкатная крыша своими руками — чертежи и пошаговая инструкция

    Приступая к строительству частного дома, гаража или беседки, стоит заранее задумать о том, как крыша будет у строения.

    Существуют множество вариантов, каждый из которых заслуживает пристального внимания. Прежде чем отдать им предпочтение, стоит задуматься о порядке монтажа, особенно, если работы планируется выполнить своими руками.

    Вальмовая или четырехскатная кровля могут доставить множество проблем в процессе монтажа. Чтобы не рисковать, стоит обратить внимание не односкатную систему. Она отличается простотой исполнения и имеет ряд неоспоримых достоинств, с которыми стоит обязательно познакомиться.

    Односкатная крыша своими руками — конструкция

    В состав системы входят:

    • Стропильная система, воспринимающая основную нагрузку;
    • Гидро- и теплоизоляционные слои, укладываемые между стропами и закрепляемые на обрешетке;
    • Обрешетка, используемая для крепления кровельного материала;
    • Кровельный материал.

    Стропильные ноги опираются на две противоположные стены здания: одни на фасадную, вторые на заднюю. Традиционно подобная система проектируется таким образом, что стропильные ноги, опирающиеся на фасадную стену, были выше тех, что опираются на заднюю.

    Внимание! Как следствие, фасадную стену здания делают выше задней для формирования требуемого наклона кровли. Чем больше разница высот, тем круче получается скат.

    Односкатная крыша своими руками — чертежи и фото

    Односкатная кровля может иметь различное исполнение. В зависимости от угла наклона принято выделять:

    1. Плоские. Формируемая плоскость образуется с горизонтом угол не более 5 градусов;

    2. Малоуклонные. Их угол с горизонталью находится в интервале 5 – 10 градусов;

    3. Крутоуклонные. У таких конструкций скат образует с горизонтальной поверхностью угол более 30 градусов.

    Два первых вида предъявляют повышенные требования к процессу устройства. Должна быть качественная изоляция поверхности и предусмотрен отводы воды.

    Учитывая, что наклон ската сравнительно небольшой, снег на такой кровле сначала хорошо задерживается, формируя толстый слой, а затем начинает таять снизу. Тепло для этой цели генерирует сам дом.

    Расчет угла наклона односкатной крыши

    При расчете угла наклона следует учитывать снеговую и ветровую нагрузку в конкретном регионе, а также вид кровельного материала, которые планируется использовать в процессе возведения постройки.

    Так, например, следует учесть, что если угол наклона менее 20 градусов, снежный покров будет постоянно лежать на скате, не сползая. При больших значения возможность схода снега зависит от типа кровельного материала.

    Как только величина угла превысит 50 градусов, последний фактор становится неважным: снежный покров задерживаться не будет. Исключением можно назвать особое конструктивное исполнение и образование наледи.

    Вес формируемого снежного покрова важен с точки зрения последующих прочностных расчетов. При выполнении приблизительных расчетов можно использовать справочную информацию.

    Ветровая нагрузка учитывается не только с точки зрения расположения возводимого строения, но и его высоты. Если возводимый дом будет меньше 10м, при выполнении расчетов можно пренебречь значением ветровой нагрузки. Однако только в том случае, если объект возводится не на открытой площадке.

    Рассчитывая оптимальное значение угла наклона кровли, следует помнить, что:

    • Большая ветровая нагрузка является основанием для уменьшения искомого параметра;
    • Значительный снеговой покров поводов для увеличения, так как в этом случае удастся добиться соскальзывания снега с поверхности.

    Внимание! Рассчитанное значение должно быть оптимизировано с точки зрения периодичности очищения крыши и вероятности повреждения кровли из-за сильных порывов ветра.

    Еще одним важным параметром является тип кровельного покрытия. Если решено отдать предпочтение определенной разновидности, стоит ознакомиться с инструкцией производителя, в которой указаны оптимальные значения.

    Так, при угле:

    • Менее 10 градусов – выбирают рулонные материалы;
    • От 10 до 20 градусов – рифленые. Уместен монтаж шифера, ондулина, металлопрофиля;
    • От 28 до 35 градусов подойдут кровельные листы из металла, для стыковки которых используется фальцевый способ;
    • 25 – 35 градусов. Оптимальный вариант для черепицы из металла и керамики.

    Внимание! Если планируется использование тяжелого и хрупкого материала, от устройства крутоуклонных крыш стоит отказаться.

    Имея на руках все вышеперечисленные исходные данные, определяют угол наклоны.

    Стропильная система для односкатной крыши пошаговая инструкция

    Исполнение односкатной кровли зависит от пролета здания. Если он:

    • Менее 4,5 м, в качестве опор используются стены дома;
    • Более 4,5 м, для стропил предусматриваются опоры из бруса или досок, располагающиеся посередине элемента. Возможно исполнение с горизонтальным прогоном (мауэрлатом), который проходит посередине стропил. Стойки монтируются под прогон.

    В зависимости от выбранного исполнения производится монтаж стропильной системы.

    Первая, как правило, не вызывает трудностей.

    Устройство второй выполняется в следующей последовательности:

    1. Устанавливаются опорные стойки на стороне, противоположной углу наклона кровли. Монтируются дополнительные опоры, если они предусмотрены проектом. Внешне такие элементы представляют собой распорки, располагающие на заданном расстояние;

    2. В мауэрлат устанавливаются балки и крепятся специальным стальным крепежом. Для этого в балках предусматриваются отверстия, размер которого соответствует металлическим опорным штырям. Пазы для крепления обязательно точно рассчитываются, так как от их наклона зависит уклон кровли. Для повышения прочности стропильной системы дополнительно устанавливаются стальные скобы;

    3. Стропила укладываются с заданным шагом. Шаг стропильной системы зависит от вида кровельного материала который будет использоваться при отделке. Для листового покрытия расстояние составляет 1,5 м, для металлочерепицы уменьшается до 1,2 м;

    4. Стропила фиксируются путем прикручивания к мауэрлату с использованием металлических накладок. Для обеспечения достаточной жесткости системы предусматриваются стойки и подкосы;

    5. На стропильную систему укладывается и фиксируется степлером укрывной материал. Места соединений обрабатывают герметиком.

    Плюсы и минусы односкатной крыши

    Как и любая другая кровельная конструкция односкатная крыша имеет свои преимущества и недостатки. Прежде чем отдать выбор в пользу данного варианта, стоит сопоставить плюсы и минусы. Если последние будут не критичны, стоит рассматриваться возможность монтажа подобной системы.

    К преимуществам односкатной кровли стоит отнести:

    • Доступность. По сравнению с конструкциями других типов подобный вариант можно смело называть бюджетным. Сделав выбор в его пользу, можно сэкономить не только на количестве закупаемых материалов для монтажа кровли, но и для других конструктивных элементов здания. Снижаются требования к прочностным характеристикам стен из-за меньшего веса кровли;
    • Простоту проектирования. Правильно рассчитать односкатную кровлю могут не только специалисты, но и обычные потребители;
    • Ремонтопригодность. При необходимости всегда можно оперативно отремонтировать стропильную систему и обрешетку из-за простоты их исполнения;
    • Пониженную парусность, если постройка располагается в районе с преобладанием ветров определенной направленности. В таком случае надо просто правильно выбрать расположение наклона ската;
    • Возможность использования различных кровельных материалов при условии соблюдения требований производителей по углу наклона.

    Из недостатков стоит отметить:

    • Невозможность организации мансарды либо чердака. Если в будущем планируется расширение жилого пространства, стоит рассмотреть другие варианты кровельных систем;
    • Нестандартный внешний вид. В некоторых случая отход от традиций является преимуществом, так как позволяет подчеркнуть свою индивидуальность;
    • Низкий уровень термоизоляции.

    Односкатная крыша для беседки или гаража

    Чаще всего подобная конструкция выбирается для гаража или беседки. После того, как стены полностью возведены, начинаются монтажные работы:

    1. На стену укладывается слой гидроизоляции и мауэрлат;

    2. Устанавливаются стропила, предварительно делаются запилы для монтажа торцевой доски. Элементы фиксируются с помощью металлического уголка;

    3. Натягивается гидроизоляционная пленка. Вдоль каждой стропилы крепится контробрешка. Поперек стропил монтируется обрешетка. Доски обрешетки подрезаются в размер;

    4. Сверху на обрешетку укладываются листы профнастила. Устанавливается торцовочная доска.

    Как сделать односкатную крышу для дома или для пристройки

    Монтажные работы выполняются в следующей последовательности:

    1. Готовятся доски и брус для стропильной системы. С помощью клеевого состава выравнивается основание под мауэрлат. Для уплотнения сопряженных поверхностей используется вспененный полиэтилен, который крепится к мауэрлату степлером;

    2. Укладывается слой гидроизоляции. Используется рубероид толщиной 2 мм. Его укладывают на стену под мауэрлат. Последний фиксируется анкерами. Монтируются остальные элементы стропильной системы;

    3. Укладывается мембрана с нахлестом, рекомендованным производителем. При небольшом уклоне около 30 см;

    4. Монтируются доски обрешетки толщиной 25 см и шириной 60 см. Доски закрепляют с заданным шагом. Между мембраной и досками предусматривается зазор для циркуляции воздуха за счет установки контробрешетки;

    5. Укладывается кровельный материал. Изнутри монтируется пароизоляция, закладывается теплоизоляционный материал.

    Внимание! В некоторых случаях монтаж теплоизоляционного материала производится на гидроизоляцию, а затем крепится контробрешетка и пароизоляция.

    Односкатная крыша с маленьким углом наклона

    Если угол уклона сравнительно небольшой, монтажные работы выполняются в той же последовательности. Однако в данном случае пристальное внимание стоит уделить уровню гидроизоляции.

    Работы выполняют следующим образом:

    1. Монтируется стропильная система. Сверху укладывается лист ОСБ;

    2. Выполняется первичная гидроизоляция;

    3. Укладывается теплоизоляционный материал;

    4. Производится повторная гидроизоляция поверхности;

    5. Укладывается кровельный материал.

    Пошаговая инструкция по односкатной крыше для сарая

    Процесс изготовления кровли аналогичен перечисленным выше. Однако в данном случае чаще всего в качестве опорной поверхности для стропил выступают стены самого сарая. Остальные слои укладываются аналогичным образом.

    Широкий выбор кровельных материалов позволяет подобрать подходящий вариант исполнения односкатной кровли.

    Ознакомьтесь с доступными решениями, чтобы смонтировать систему, наилучшим образом подходящую для конкретной постройки.

    Односкатная крыша из профнастила своими руками: расчет, устройство, монтаж

    Односкатная крыша из профнастила своими руками, сложно ли ее сделать? Над этим вопросом задумаются многие, кто желает построить гараж или другую хозяйственную постройку. Именно в таких сооружениях чаще всего и используется односкатная конструкция. Но и для жилого дома такой тип крыши и кровельного материала вполне подходит. Так как выполнить эту работу, какие могут быть трудности на пути реализации проекта? Об этом и пойдет речь в статье.

    Почему именно такой вариант?

    При возведении любой постройки, правильное создание крыши очень важно. Именно эта конструкция защищает все здание от внешних природных воздействий. Кровля может иметь разную конструкцию и быть покрыта различными материалами. А почему многие выбирают именно профнастил и односкатный вариант? Чем хорошо такое сочетание?

    Прежде всего, стоит поговорить о преимуществах односкатной крыши. К таковым специалисты относят следующее:

    • конструкция достаточно простая и ее легко можно выполнить своими руками. Конечно, односкатная крыша из профлиста также требует наличие предварительно чертежа и соблюдение всех требований монтажа, но все-таки сделать это легче, чем даже при двухскатном варианте;
    • низкая себестоимость. Материалов для односкатной крыши понадобится меньше, а это значит, что есть возможность сэкономить;
    • небольшой вес. Стропильная система простая и все ее элементы мало весят, что очень важно в случае возведения небольших строений с не столь мощными несущими стенами. Именно поэтому такой вариант кровли чаще всего выбирают для гаражей и сараев.

    А почему выбирают профнастил? Тут тоже обращают внимание на плюсы этого материала для покрытия кровли. В первую очередь односкатная крыша из профнастила обойдется дешево. При этом, если правильно выбрать материал, такое покрытие прослужит многие десятки лет. Кроме того, профнастил выпускается в широком цветовом диапазоне, что поможет улучшить внешний вид дома. Ну и не стоит забывать о небольшом весе, что значительно упрощает выполнения монтажа, особенно если вы его делаете своими руками.

    Но есть и недостатки. Для односкатной крыши – это необходимость периодической очистки в зимний период. Как правило, у такой конструкции не делают большого угла наклона ската. А это значит, что снег может накапливаться на кровле.  Но если не лениться и периодически проводить очистку, то этот недостаток будет незаметен.

    Если говорить о профнастиле, то чаще всего упоминают его шумность. Во время дождя падающие капли сильно бьют по кровле, что может создать дискомфорт. Но эта проблема решается, для внутренних помещений точно, путем укладки хорошей шумоизоляции или простого слоя утеплителя.

    Подготовка

    Создание односкатной крыши из профнастила своими руками начинается так же, как и в случае любой другой конструкции. В первую очередь необходимо составить проект и уточнить все необходимые параметры. Для того, чтобы крыша дома или любого другого сооружения служила долго и эффективно, вам предстоит сделать расчет следующих значений:

    1. В первую очередь определяется угол наклона ската кровли из профнастила. От этого параметра зависит многое. Во-первых, чем больше уклон, тем меньше снега будет скапливаться. Во-вторых, больший угол будет вызывать большие ветровые нагрузки. Все это необходимо учитывать, делая расчет. Кроме того, не стоит забывать про то, что у каждого материала для кровли есть свои рекомендованные углы наклона ската. В случае с профнастилом это значение должно лежать в пределах от 8 до 70 градусов. При этом учитывается марка профлиста. Чем материал толще и прочнее, тем меньше может быть угол наклона.
    2. Далее следует высчитать длину стропил. Этот расчет, в случае односкатной крыши, не вызовет ни у кого проблем. Для этого нужно разницу между высотой опорных стоек разделить на синус угла наклона ската. При этом не стоит забывать про свесы. Именно эта часть крыши будет защищать стены и фундамент от дождя.
    3. Далее рассчитываем площадь всей кровли. Этот параметр необходим для того, чтобы точно определиться с количеством требуемого материала для возведения стропильной системы и покрытия крыши.

    После получения всех нужных сведения приступают к составлению чертежа. Лучше всего доверить эту работу специалисту. Конечно, устройство односкатной крыши из профнастила несложное, но и тут нужно учитывать множество нюансов. Например, важно правильно высчитать сечение стропил, и учесть возможную необходимость дополнительных подпорок. Чтобы это сделать, нужно рассчитать все нагрузки, которые будут воздействовать на односкатную крышу (ветер, осадки, установленное оборудование, кровельные материал и так далее).

    Следующим этапом будет подготовка материала. Вам предстоит подобрать древесину для стропил, сам профнастил, изоляцию, утеплитель и так далее. Тут важно не спешить и не гнаться за дешевыми вариантами. Крыша – эта важная часть здания и слишком сильно экономить на ней нельзя.

    Выбирая деревянные брусья или доски для стропильной системы односкатной крыши важно смотреть на отсутствие мест гниения. Кроме того, материал должен быть хорошо просушенным. В противном случае крышу начнет коробить.

    Также внимательно отнеситесь к выбору самого профнастила. Очень важно правильно подобрать марку материала. Прочнее всего профнастил с маркировкой «Н». Это означает, что его прочности достаточно даже для возведения самостоятельных построек. Но такой материал может быть дорогим. Кроме того, смотрят и на толщину профнастила. От этого параметра во многом будет зависеть срок службы кровли.

    Также позаботьтесь и об инструментах. Вам понадобится обычный набор для работы с деревом. Он пригодится при возведении стропильной системы. Также нужно обзавестись ножницами по железу, для резки листов профнастила. Только после этого можно приступать к монтажу.

    Этапы постройки

    Монтаж профнастила на односкатной крыше – эта работа под силу практически каждому. Но возведения кровли должно идти в строгой последовательности. Все работы по монтажу можно разделить на следующие этапы:

    1. Первым делом нужно смонтировать мауэрлат. Этот этап можно исключить только в том случае, если ваш дом из деревянного бруса. Во всех других случаях мауэрлат должен быть обязательно. Этот элемент не только помогает равномерно распределять нагрузку от односкатной крыши из профнастила, но и создает абсолютную горизонтальность.

    2. Следующим этапом будет устройство стропильной системы. Без этой конструкции не обходится не одна кровля, в том числе и с покрытием из профлиста.  Стропила устанавливают согласно ранее составленному чертежу, читайте также: расстояние между стропилами. Кроме того, в эту систему входит и обрешетка. А какая она должна быть? Тут все зависит от выбранного вами профнастила. Если он не достаточно прочный, то потребуется сплошная обрешетка под профлист. Если выбран материал с маркой, например Н75, то ее можно делать разряженной, с расстоянием между досок до 40 сантиметров.

    3. Далее, при возведении односкатной кровли из профнастила, следует уложить гидроизоляцию. Для этого можно использовать самые разные материалы. Самый дешевый вариант – это рубероид. Но такая гидроизоляция подходит только для хорошо вентилируемой крыши. Лучше всего выбрать специальную антиконденсатную мембрану. Конечно, такой вариант обойдется дороже, но зато вся односкатная конструкция будет более надежной и долговечной. Затем монтируется обрешетка.

    4. После этого приступаем к непосредственному монтажу профлиста. Делается это при помощи оцинкованных кровельных саморезов для профилированных листов с резиновыми прокладками. При вкручивании старайтесь не переусердствовать, чтобы не погнуть сам лист и не передавить прокладку. Если высота ребер профнастила менее двух сантиметров, то крепление делается на вершины волны. В остальных случаях саморез вкручивается в прогиб. Сама укладка профнастила производится полосами, с нижнего ряда. При этом нужно следить откуда дует ветер. Профнастил достаточно легкий, и чтобы монтажу ничего не мешало лучше начать его с подветренной стороны. Как правило, для крепежа используют минимум девять саморезов на каждый лист, но можно и больше.

    Видео по теме:

    Профнастил крепится с небольшим нахлестом, в 15-20 сантиметров. При этом нижний лист должен заходить под верхний, чтобы вода под него не попала. Такая работа несложная и ее легко можно выполнить своими руками имея даже небольшие навыки в строительстве. Главное – это не спешить и соблюдать технологию.

    Посмотрите еще статьи:

    Односкатная крыша своими руками – советы специалиста – Свой дом мечты

    От правильности возведения крыши зависит и тепло в доме, и отсутствие протечек, и правильное и своевременное удаление с кровли всевозможных осадков (снега, дождя). Самые популярные виды крыш: двускатная, односкатная. Они наиболее просты в исполнении и привычны каждому, удобны для любой местности. Двускатную крышу чаще строят для жилых домов. О тонкостях постройки односкатной крыши поговорим в данной статье.

    Этот вид крыши является самым простым. При строительстве не требуется особых навыков и умения, а по затратам она наиболее дешева. Проект и расчет конструкции односкатной крыши лучше всего доверить специалистам в этой области. Несмотря на простоту возведения, самостоятельно не всегда получается учесть все тонкости такой кровли.

    Технология создания односкатной крыши

    Отличительная черта односкатной крыши – ее универсальность. Одна подойдет и для жилого помещения, и для хозяйственной постройки. При выборе угла наклона учитывают прежде всего климатическую зону, а именно количество осадков. Выбор материала для финишной кровли также немаловажен при расчете угла наклона:

    • рулонный материал – 5 градусов;
    • профнастил – от 8 градусов;
    • металлочерепица – 25 градусов;
    • фальцевая крыша – 18-35 градусов.

    Устройство односкатной крыши

    Если в данной области наблюдается большое количество осадков и в особенности снега, угол делают в 45 градусов. Основным строительным материалом является древесина. Несмотря на своеобразность и непривлекательность данного типа крыши, у нее существует ряд преимуществ: простота проекта, низкая себестоимость, простота проведения ремонтных работ кровли, за счет уменьшенного чердака быстрее идет прогрев дома в отопительный период и меньше теплопотери на обогрев чердачного помещения.

    Важным моментом при устройстве односкатной крыши является выбор стороны уклона. Для обеспечения безопасности и надежности проектировать наклон лучше в наветренную сторону. Односкатные кровли могут быть двух типов: вентилируемые, а также невентилируемые. Циркуляция воздуха происходит между верхним слоем кровли и нижней изоляцией. Благодаря такой вентиляции срок службы кровли значительно увеличивается.

    Второй тип применяется в основном на террасах, при устройстве бассейнов или оранжерей.

    Расчет уклона скатов

    Для выполнения расчетов необходимо знать некоторые формулы из геометрии. Придется вспомнить понятия тангенс и синус. Существует также множество программ для выполнения подобных вычислений. Их можно с легкостью найти в интернете. Расчет производят следующим образом: стена имеет длину 5 метров. Угол, который требуется получить у кровли – 25 градусов. Необходимо определить, на какую высоту нужно поднимать стену вверх. Формула выглядит так: 5 * tg25. Тангенс угла 25 градусов равен 0,47. Получается – 5 * 0.47 = 2.35 метра.

    Еще один параметр, который вычисляют – это длина стропильной ноги, или, говоря проще, стропил. Рассчитываются стропила так: высота подъема стены 2.35 метра делится на синус угла 25 градусов, который равен 0,42. В результате получаем – 2,25 / sin25 = 5,6 метра. Добавляем свесы кровли с двух концов – 0,5 * 2 = 1 метр. Итого длина стропил получается 6,6 м. При устройстве односкатной крыши своими руками всегда неплохо немного подстраховывать себя от ошибок. Запас в длине стропил в полметра будет совсем нелишним.

    Материалы и оборудование

    Начинают работы по монтажу односкатной кровли с подготовки необходимого материала и инструмента. Профессионального оборудования не потребуется, но топор, ножовка, крепкий нож, молоток и строительный степлер должны быть обязательно.

    Для стропил и «скелета» крыши понадобиться деревянный брус. Для основной несущей конструкции подойдет брус размером 150х150 мм. Будет нужен также брус 120х120 мм для укрепления несущих конструкций. Для черновой отделки пола и помещения чердака потребуются доски.

    Составные части конструкции

    Гидроизоляцию лучше всего выполнить из полиэтиленовой пленки повышенной толщины и прочности. Иногда используют рубероид, но этот материал несколько уступает по удобству работы. Для утепления крыши применяют пенопласт или различные минеральные ваты. Выбор и ассортимент сейчас велик, все они безопасны и экологически безвредны, поэтому выбор чисто индивидуален.

    В зависимости от выбора материала для кровли запасаются необходимым количеством шиферных гвоздей либо саморезов. Выбор кровельного материала обычно продиктован доступностью того или иного материала, финансовыми возможностями. Применяется для односкатной кровли чаще всего профнастил. Возможно использование стального листа, ондулина, металлочерепицы или обычного шифера.

    Выбирают исходя из возможности приобретения какого-либо материала и из той климатической зоны, где возводится строение.

    Укладка брусьев

    Односкатная крыша подойдет для любого типа строения

    По верхней части стены укладывается сейсмопояс или мауэрлат. Сейсмопояс – это монолитная конструкция, выполненная из железобетона. Она повторяет контуры стен здания и имеет замкнутый профиль. Задача конструкции понятна из названия: повышение устойчивости и сопротивляемости ветру и нагрузкам деформации.

    Мауэрлат – это брус, который укладывают по периметру стен. Он служит для стропил нижней точкой опоры. Для равномерного распределения нагрузки на кровлю применяется стропильная система, способная выдержать максимально возможные неблагоприятные воздействия.

    При монтаже односкатной крыши своими руками применяют разные виды установки стропил:

    1. наклонные;
    2. скользящие;
    3. висячие.

    Скользящий вид стропил чаще всего применяют при строительстве бревенчатых домов. Бревно мауэрлата является опорой при такой системе, а с помощью специальных «скользяшек» выполняется соединение со стенами. Такая конструкция позволяет избежать серьезных повреждений кровли при усадке сруба.

    Наклонные стропила упираются в подкосы и специальные стойки, а нижние концы укладывают на наружную стену. Самыми сложными по конструкции и выполнению являются висячие стропила. Их применяют на больших пролетах или в случаях, когда между крайними подпорками нет возможности установить дополнительную опору. Такая конструкция не монтируется на крыше, а собирается на земле с собственной обрешеткой и потом поднимается наверх.

    Утепление

    Утепление включает в себя не только крепление теплоизоляционного материала. Обязательно наличие гидро- и пароизоляции. Гидроизоляция защищает деревянные элементы и теплоизоляцию от попадания влаги. Укладывают гидроизоляцию поперек расположения стропил с нахлестом в 100 мм. Соединительные швы дополнительно проклеивают специальными лентами. Пароизоляция исключает попадание конденсата при резкой смене температур в холодное время года или сырую погоду.

    Утепление необходимо любой кровле

    Хорошим вариантом для утепления крыши послужит материал УРСА. Простой в работе и надежный материал будет хорошо сохранять тепло и служить долгие годы при правильном соблюдении технологии устройства крыши. После распаковки этого материала нужно выждать некоторое время для того, чтобы он принял свою первоначальную форму. Важно подбирать толщину теплоизоляции так, чтобы она была вровень с уровнем стропил.

    Установка слоя пароизоляции является последним этапом монтажа теплоизоляционного слоя. Устанавливают ее в нижней части стропил. Крепление производят строительным степлером с оцинкованной скобой, либо оцинкованными гвоздями с плоской шляпкой.

    Создание обрешетки

    Назначение обрешетки – это основание для установки финишного покрытия и укрепление конструкции крыши. Варианты исполнения ее могут быть различны и определяются они тем покрытием, которое будет монтироваться на нее. Расстояние между брусками может варьироваться от 750 мм до полного отсутствия зазора.

    Представляя себе, как сделать односкатную крышу своими руками, совершенно очевидно, что дерево и брус для крыши необходимо брать только сухой, без малейших следов разрушения. Это особенно важно для материала обрешетки. При использовании сырого бруса не избежать деформации и возможного разрушения кровли по мере высыхания дерева.

    Если планируют использовать мягкую рулонную кровлю, то опорной в качестве обрешетки используют листы фанеры. Сплошной монтаж бруса с минимальным зазором потребует плоский шифер.

    Монтаж финишного покрытия

    Установку кровельного покрытия начинают с нижнего ряда. Таким образом, следующий горизонтальный ряд будет перекрывать нижний и исключать попадание воды или снега. Нахлест выдерживают порядка 20 см. между соседними листами на одну волну. Крепеж обычно подбирают соответствующий выбранному материалу и подходящий по цвету. Монтаж финишного покрытия не должен вызвать затруднений при четком понимании, как построить односкатную крышу, процесса и технологии выполнения работ.

    Профилактика повреждений односкатной кровли

    Еще на этапе планирования кровли необходимо продумать детали ее правильной эксплуатации. Ежегодный контроль состояния кровли и стропил необходим в обязательном порядке. Стропила могут быть повреждены вредителями, грызунами или на них возможны появления очагов гниения. В местах перехлеста и стыков листов кровли необходимо удалять скопившийся мусор и листья. В таких местах часто скапливается дождевая вода и влага от таяния снега, что приводит к разрушению покрытия.

    Монтаж односкатной кровли не вызовет затруднений при самостоятельном выполнении всех работ. Однако, если есть возможность привлечения специалистов, следует доверить работу им. Это даст гарантию отсутствия ошибок и поможет сохранить на долгие годы не только кровлю, но и само здание.

    Как построить односкатную крышу (с иллюстрациями)

    Об этой статье

    Соавтор:

    Подрядчик по кровельным работам и специалист по техническому обслуживанию

    Соавтором этой статьи является Дэвид Битан. Дэвид Битан — кровельный профессионал, лицензированный подрядчик, владелец и основатель компании Bumble Roofing в Южной Калифорнии. Обладая более чем 12-летним опытом работы в строительной отрасли, Дэвид специализируется на восстановлении, ремонте и обслуживании жилых, коммерческих и промышленных крыш.Обладая более чем 60-летним совместным опытом, Bumble Roofing предоставляет простые и удобные услуги для зданий, включая жилые, коммерческие, промышленные, многоквартирные и правительственные здания, а также больницы, отели и церкви. Эта статья была просмотрена 221 478 раз (а).

    Соавторы: 17

    Обновлено: 6 мая 2021 г.

    Просмотры: 221,478

    Резюме статьиX

    Чтобы построить односкатную крышу, вам понадобятся стропильные доски, фанерные вставки, фанерная обшивка, фетровая кровельная бумага и черепица.Сначала обрежьте стропильные доски по размеру с помощью циркулярной пилы, чтобы убедиться, что они подходят к вашей крыше. Сделайте надрез для птичьего рта на конце каждого стропила, чтобы оно лучше встало на место. Затем соберите половинки стропил в фермы, используя фанерные вставки, и прикрепите концевые стропила к каркасу сарая. После того, как стропильные фермы будут закреплены, накройте их фанерной обшивкой, чтобы поддерживать черепицу. Вы также должны выстелить фанеру полосами рубероидной бумаги для базовой защиты. Затем прикрепите выбранную черепицу к фанере, чтобы закончить ее.Для получения дополнительных советов, в том числе о том, как рассчитать размеры кровельного материала, читайте дальше!

    • Печать
    • Отправить письмо поклонника авторам

    Спасибо всем авторам за создание страницы, которую прочитали 221 478 раз.

    Планы строительства односкатной крыши | Конструкция односкатной крыши

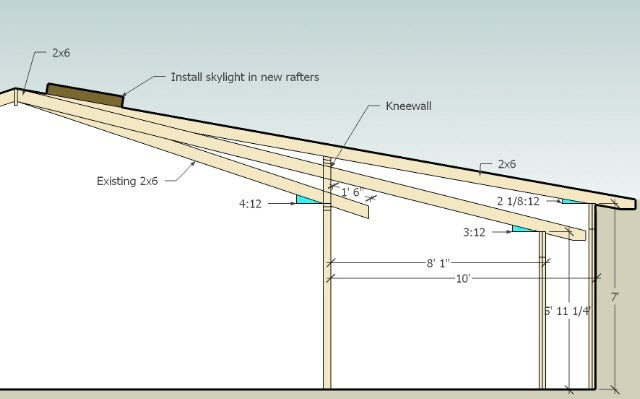

    Чертежи односкатной крыши

    Узнайте больше о типах крыш из руководства Как построить крошечный домик!

    Существует много типов крыш, когда речь идет о планах небольших домов, и сегодня мы собираемся рассмотреть один из них поближе — односкатную крышу, также известную как односкатная крыша или односкатная крыша с небольшим уклоном в одну сторону.Это один из самых простых типов крыши, который хорошо подходит для крошечных домов, небольших домиков, садовых навесов, патио, укрытий, гаражей или различных пристроек к жилым домам.

    Очевидно, односкатную крышу можно увидеть как на отдельно стоящих конструкциях, так и на крышах, прислоненных к стене, забору или другой крыше, что придает конструкции современный минималистичный вид.

    Планы устройства односкатной кровли

    Преимущества односкатной кровли

    Конструкция односкатной крыши сочетает в себе преимущества двускатной и плоской крыши с балками, проходящими между двумя стенами, одна из которых выше другой, создавая таким образом наклон, обычно от 7 ° до 35 °; в зависимости от конкретного дизайна небольшого дома, его пропорций и погодных условий местности.Это приводит к устранению или минимизации пространств с наклонными потолками, обеспечивая вместо этого более просторный интерьер, но при этом достаточный дренаж по-прежнему обеспечивается благодаря наклону крыши. На дополнительном пространстве можно установить большие окна или дополнительные окна на потолке, которые пропускают больше дневного света и зрительно увеличивают комнату.

    Узнайте больше о крышах и других деталях строительства деревянных домов своими руками. Наше удивительное пошаговое руководство Как построить крошечный дом здесь для вас! Здесь можно заказать множество иллюстраций, фотографий и руководств.

    Еще одно преимущество односкатной крыши — это удлинение крыши и увеличение перекрытия, которое не требует внутреннего желоба и может использоваться для создания крытого настила. Хотя важно убедиться, что односкатная крыша с консольной частью спроектирована должным образом, чтобы избежать любых повреждений, таких как снеговая нагрузка и т. Д.

    Конструкция односкатной крыши, малая кабина Cheryl

    Каркас односкатной крыши

    Без необходимости использовать слишком много деталей или сложный процесс строительства, конструкция односкатной крыши может быть построена легко и быстро с довольно низкими затратами.Он равномерно распределяет нагрузку на несущие стены, так как не включает в себя много элементов крыши; Основные части односкатной кровли — стропила и балки. Стропила — это наклонные элементы, которые проходят от передней стены к задней и поддерживают кровлю и потолок. Балки располагаются горизонтально. В случае, если стропила длиннее рекомендованной длины, чтобы они оставались без опоры, балки служат в качестве , блокируя , обеспечивая опору и гарантируя прочность и устойчивость конструкции крыши.

    К верхней части этой крыши прикреплена обшивка . Для односкатной крыши не подходит типичное кровельное покрытие из черепицы или черепицы. Крупноформатные цельные металлические листы или войлоки используются с различными профилями, такими как битумные листы или пленка из ПВХ.

    Малая кабина с каркасом односкатной крыши — планы односкатной крыши

    1. Блокировка
    2. Стропила двойная
    3. Стропило
    4. Обрешетка, фиксирующая пленку, создает вентилируемый зазор между плитами OSB
    5. Подвесной потолок
    6. Теплоизоляция
    7. Пароизоляция
    8. Плиты OSB
    9. Металлический гофрированный
    10. Удлинитель над доской 2 ″ / 5 см

    Руководство по строительству односкатной крыши своими руками

    У вас остались вопросы или вы не уверены в том, как построить односкатную крышу? Или вы хотите узнать больше о небольших домах, деревянных конструкциях и планах строительства своими руками? Что ж, у нас есть для вас книга! Построение крошечного дома — это пошаговое руководство со множеством полезных иллюстраций, фотографий и инструкций, доступных в печатной версии или в электронной книге прямо здесь!

    Вам нужно разрешение на строительство? Нажмите ЗДЕСЬ

    Как сделать каркас односкатной крыши

    Узнайте, как построить собственный каркас односкатной крыши…

    Любой, кто когда-либо стоял и наблюдал, как профессиональные плотники строят дом или крышу, вероятно, трепетал перед «удивительными» навыками, необходимыми для идеальной установки всех частей на свои места.

    Реальность такова, что каркас односкатной крыши далеко не так сложен, как вы могли подумать. Если вы похожи на меня, вы, вероятно, имеете достаточно хорошее представление о том, как построить большую часть своего сарая. Это за исключением венчающей славы, односкатной крыши.

    На самом деле обрамление фундамента и стен, добавление дверей и окон — все это относительно простые и простые задачи.

    • Для многих идея сделать каркас односкатной крыши немного пугает.
    • Какие фронтоны, крыши в стиле гамбрелей, как рассчитать угол для ферм и что насчет стропил?
    • Стоит ли строить крышу с решетчатым каркасом, делать фермы своими руками или покупать их уже в готовом виде?
    • Какой тип кровли обеспечит необходимую прочность?
    • Чем различаются крыша из стержневой и стропильной конструкции?

    Самая важная вещь, которую следует помнить, это то, что если вы можете обрамить фундамент и стены своего сарая, нет причин, по которым вы также не можете справиться с каркасом односкатной крыши.

    Чтобы быть уверенным, что использование готовых ферм — это самый простой способ, но немного попрактиковавшись, вы можете создать приспособление, которое можно разместить на полу вашего гаража или на задней палубе, которое можно использовать для создания набора. ферм для вашего сарая, который будет идеальным.

    Все начинается с правильных инструментов и оборудования

    Независимо от того, говорите ли вы о выпечке торта, замене масла в машине или устройстве односкатной крыши, все начинается с наличия подходящих инструментов и оборудования для работы.

    В большинстве случаев простые ручные инструменты подходят для большей части работы, но будет несколько электроинструментов, которые либо потребуются, либо сделают работу намного проще и быстрее.

    Давайте взглянем на инструменты, которые вам понадобятся:

    Защитное оборудование

    • Защитные очки или очки для каждого человека, работающего над проектом
    • Кожаные перчатки для защиты ваших рук
    • Беруши для использования с электроинструментами
    • Наколенники

    Инструменты, которые вам НЕОБХОДИМО иметь

    Есть лишь некоторые инструменты, без которых вы не сможете ничего построить.Этот список предназначен только для хорошего начала, я уверен, что есть несколько, которые я не перечислил, или у вас есть свои избранные, которые можно добавить в список.

    Самая важная вещь, о которой нужно помнить, — это использовать наиболее удобные инструменты, так как это значительно ускорит реализацию проекта.

    • Рулетка
    • Молоток
    • Уровень 4 или 6 футов
    • Циркулярная пила
    • Электродрель
    • Пильные лошади (минимум 2)
    • Набор гвоздей (пробойник)
    • Speed ​​Square
    • Удлинительная лестница
    • Ступенька лестница
    • Ножницы или ножницы для тяжелых условий эксплуатации

    Инструменты, которые было бы неплохо иметь

    Хотя ручные инструменты хороши, они не самый эффективный способ выполнять работу.Забивание всех гвоздей, необходимых для ухода за фундаментом, стеной и каркасом односкатной крыши, может занять несколько часов, не говоря уже о количестве волдырей, с которыми вы, вероятно, столкнетесь, если попытаетесь.

    Вы можете купить небольшой компрессор для блинов менее чем за сотню долларов на Amazon или в местном магазине товаров для дома со скидкой. Пистолеты для гвоздей для каркаса и кровли можно найти примерно по той же цене.

    Если вы собираетесь использовать пневматические пистолеты для гвоздей, обязательно прочтите все предупреждения и инструкции по технике безопасности перед их использованием.Вы никогда не должны использовать пневматический инструмент без надлежащего защитного снаряжения (защитные очки или защитные очки) и потратьте немного времени, чтобы узнать, как он работает с древесными отходами, прежде чем пытаться взяться за каркас односкатной крыши.

    • Воздушный компрессор
    • Пневматический пистолет для гвоздей
    • Пневматический пистолет для кровельных гвоздей
    • Пневматический пистолет для скоб
    • Электрическая торцовочная пила

    Необходимые материалы

    Хотя это может показаться очевидным, необходимы определенные материалы построить любой каркас односкатной крыши.По большей части планы сарая должны включать в себя список материалов, необходимых для каждой части сарая от фундамента до крыши.

    Одна из самых важных вещей, которые следует учитывать при покупке пиломатериалов, — это потратить немного больше времени и проверить каждую деталь на прямолинейность, чрезмерные сучки, дыры, сколы по краям и трещины, которые могут и будут иметь пагубное воздействие на ваша готовая крыша.

    Вот краткий список распространенных материалов, которые вы можете использовать при строительстве крыши:

    • 2 x 4
    • 2 x 6
    • Обшивка из фанеры или ДСП
    • Рубероид
    • Гонт или металлическая кровля
    • Капельная кромка
    • Коньковые или фронтальные вентиляционные отверстия
    • Пластины фермы (используются для соединения отдельных частей фермы)
    • Крепления для ураганов (металлические пластины, предназначенные для прочного соединения фермы со стенами)

    Различные типы крыш

    За пределами стандарта плоская крыша или односкатная крыша, наиболее распространенными стилями односкатной крыши являются двускатная крыша, двускатная крыша, скиллион и соляной ящик.

    Каждый из этих стилей имеет свои преимущества как в дизайне, так и в конструкции. Все они станут хорошим выбором для вашего садового сарая.

    Двускатная крыша

    Двускатная крыша считается самым простым в работе типом каркаса односкатной крыши.

    По сути, вы будете строить серию ферм треугольной формы в зависимости от наклона вашей крыши. Вам нужно будет построить несколько ферм в зависимости от длины вашей крыши.

    Этот тип крыши похож на те, что видны в обычном доме с одним пиком в центре и одним скатом с каждой стороны.

    Крыша в стиле Гамбрела

    Крыша в стиле гамбрел во многом похожа на крышу старого типа «сарай». .Он имеет два склона с каждой стороны пика.

    Основная идея этого типа крыши заключается в том, что она предоставляет вам огромное количество места для хранения вещей, особенно когда стены имеют высоту шесть футов.

    Это один из моих любимых стилей крыши, который также идеально подходит для добавления купола для дополнительной вентиляции и внешнего вида.

    Крыша в стиле «соляной ящик»

    Крыша в стиле «соляной ящик» также является двускатной крышей, как и стандартная двускатная крыша, поскольку имеет только два ската. Большая разница в том, что передний уклон короче заднего.Он придаст вашему садовому сараю особого стиля и очарования.

    Крыша в стиле Skillion

    Это односкатная крыша с козырьком в передней или задней части сарая. Он прост в изготовлении и считается довольно прочным.

    Это, как правило, самые простые в изготовлении типы крыш, требующие наименьшего количества материалов и времени. Посмотрите, как здесь строят крышу с миллионом.

    Для всех этих распространенных типов крыш требуется строительство фермы той или иной формы, чтобы выдерживать покрытие и любую нагрузку, например, вес снега.

    Хорошо то, что после того, как вы определились с уклоном крыши, все, что вам нужно сделать, это построить первую ферму и использовать ее для создания приспособления, которое вы можете использовать для сборки остальных ферм, чтобы все они совпадали.

    Базовый пошаговый процесс строительства

    Если вы никогда раньше не строили сарай, не говоря уже о работе с любым типом каркаса односкатной крыши, вы можете быть удивлены тем, насколько это просто.

    Первый шаг — определить желаемый уклон односкатной крыши.Каким бы сложным это ни казалось и сколько мест пытаются сказать вам, что вам нужно полностью понимать сложную геометрию, реальность намного проще.

    Уклон крыши

    Уклон крыши — это угол наклона вашей крыши, основанный на величине подъема в зависимости от расстояния от края крыши до центра.

    Ваша крыша должна иметь минимальный уклон 3–12. Это означает, что на каждые 12 дюймов горизонтального пробега ваша крыша должна подниматься как минимум на 3 дюйма.

    Вы можете использовать калькулятор уклона кровли, чтобы определить угол наклона и внести необходимые корректировки в конструкцию.

    Имейте в виду, что чем круче уклон, тем больше вероятность того, что ваша односкатная крыша сможет пролить дождь и снег.

    Постройте фермы

    Теперь, когда вы рассчитали уклон крыши, пора измерить пиломатериалы и построить вашу первую ферму.

    Здесь вам нужно понять основную тригонометрию: в равностороннем треугольнике есть 3 стороны, назовем их a, b и c.Основная теория Пифагора утверждает, что длина a² + b² = c². Таким образом, если сторона a составляет 3 фута, а сторона b — 4 фута, длина c должна быть 5 футов.

    Вы можете подставить любые числа в это уравнение и вычислить длину стороны c, которая является самой длинной пробегом.

    После того, как вы создали базовый образец фермы, вы можете вырезать и выложить первую ферму, которую вы будете использовать в качестве образца для построения остальных.

    Есть два способа соединения частей вместе. Первый — перекрыть доски внахлест и либо прикрутить, либо прибить их гвоздями.Другой — использовать металлические пластины, доступные в большинстве хозяйственных магазинов и магазинов товаров для дома, чтобы соединить их в единую плоскую ферму.

    Оба метода выполнят свою работу, однако метод стыкового соединения металлических пластин имеет тенденцию быть более прочным и лучше подходит для участков с большим количеством снега или сильным ветром.

    Изображение любезно предоставлено Wonder How To

    Это классное видео покажет вам, как построить каркас односкатной односкатной крыши.

    Как поддерживается вес

    Способ, которым поддерживается вес самой крыши и любая дождевая или снеговая нагрузка, зависит от конструкции вашей крыши и ферм.

    В крыше в стиле скиллион брус обеспечивает большую часть поддержки с использованием распорок, размещаемых между длинной балкой крыши и стропилами. Эти крыши относительно прочные и недорогие в строительстве.

    В стандартной двускатной крыше вес можно распределить двумя способами. По большей части вес поддерживается треугольной формой, однако на одном конце есть опоры, идущие от балок или стропил до верхней наклонной доски фермы.

    То же самое можно сказать и о кровле в стиле барашка.Но стиль skillion использовал такие опоры по всей конструкции, что делало ее исключительно прочной.

    Что такое снеговая нагрузка

    По мнению специалистов по кровельным работам, снеговая нагрузка — это дополнительная сила или вес снега и льда, которые давят на крышу. При расчете снеговой нагрузки необходимо учитывать несколько факторов, в том числе:

    • Плотность
    • Накопление
    • Изменения температуры
    • Смешанная влажность

    Имейте в виду, что один дюйм снега может весить от 1/4 фунтадо 3/4 фунтов. за квадратный фут. Один дюйм льда составляет чуть менее 5 фунтов на квадратный фут, это примерно в 5 раз больше среднего веса того же количества снега.

    Выполнение расчетов может быть очень запутанным, если вы не являетесь экспертом в этой области. Человек, выполняющий расчет, должен учитывать несколько факторов:

    • Последние данные о снежном покрове, предоставленные Национальной метеорологической службой
    • Форма здания, включая крышу и любые препятствия на крыше
    • Сильное воздействие ветра на крышу.
    • Назначение здания и количество людей в нем
    • Тепловые характеристики здания

    Вы должны использовать калькулятор снеговой нагрузки, чтобы приблизиться к приблизительным показателям и убедиться, что каркас односкатной крыши будет достаточно прочным чтобы выдержать худшую зимнюю погоду.

    Установка ферм

    Все стропильные фермы должны быть правильно установлены, но не волнуйтесь, это не так сложно, как кажется. На этом видео мы видим, как устанавливаются стандартные фермы двускатной крыши.

    Самое важное, что нужно помнить, это то, что все фермы должны быть установлены строго вертикально, чтобы они были эффективными.

    Установка обшивки

    После того, как фермы построены и размещены, следующим шагом будет установка обшивки.

    Это достигается путем установки нескольких листов фанеры или ДСП поверх ферм.Это не только дает вам место для крепления рубероида и черепицы, но и повышает структурную целостность односкатной крыши.

    Следуйте инструкциям в этом видео, чтобы узнать больше об установке оболочки.

    Наконец, битумная черепица

    Теперь вы готовы закончить односкатную крышу, используя стандартную битумную черепицу. Битумная черепица защитит от дождя и снега, поможет отражать солнечные ультрафиолетовые лучи и завершит ваш садовый сарай.

    В этом видео мы увидим, как установить кровельный фетр, водосточную кромку и черепицу, чтобы создать законченную крышу, которая прослужит вам долгие годы.

    В довершение всего

    Надеюсь, вам понравилось это краткое руководство по обрамлению односкатной крыши и что вы кое-что из него извлекли.

    Самое важное, что нужно помнить, это то, что вам нужно строго следовать плану навеса, все должно быть квадратным, использовать много гвоздей или шурупов и, прежде всего, быть уверенным в своей способности выполнить работу.

    Вам не нужно быть опытным плотником, чтобы построить стропильные фермы или установить прочную функциональную крышу для вашего сарая, просто наберитесь терпения, чтобы не торопиться и выполнить свою работу.

    Я попытался дать вам информацию, которую я нашел полезной во время строительства моего садового сарая, большую часть которой я хотел бы получить, когда начал строить свой сарай. Некоторые из них я узнал методом проб и ошибок.

    Хорошая новость заключается в том, что в конечном итоге эта информация вместе с видео может помочь вам построить садовый сарай, который выдержит годы дождя и снега и будет хорошо вам служить.

    Надеюсь, вам понравилось это читать, и это помогло вам узнать, как построить наилучший каркас односкатной крыши для вашего сарая.

    Если вам понравилось то, что я собрал для вас, пожалуйста, дайте мне знать.

    Сообщите всем, что вам понравилось читать это в Facebook, Twitter и Pinterest.

    Спасибо, что прочитали это.

    Статьи по теме:

    Стильный дизайн навесов

    Навесы стали многоцелевыми зданиями, которые просто необходимо иметь, которые конкурируют с перголами и беседками в качестве вашего следующего проекта на заднем дворе. Фотографии в социальных сетях только больше захватывают желания людей. Прежде чем идти дальше, проведите свое исследование.Выясните, для чего он вам нужен и зачем, и будете ли вы строить сарай самостоятельно или наймите профессионала. Проконсультируйтесь с вашим местным отделом планирования о соответствии нормам и правилам. Определите, будет ли сарай отражать архитектурные особенности вашего дома — это всегда хорошая идея. Оцените свой бюджет, необходимые материалы и время, необходимое для завершения проекта.

    Простите, ваша крыша показывает

    Поскольку сарай не такой высокий, как обычное здание, крыша будет хорошо видна.Спроектируйте крышу с уклоном и материалами, которые будут привлекательными и выполнимыми. К распространенным кровельным материалам относятся:

    • Битумная черепица кедровая
    • Кедровая дрожь
    • Настоящий или искусственный сланец
    • Металл
    • Плитка
    • Зеленая или живая крыша

    Исходники и DIY или Pro?

    Если у вас есть навыки самостоятельного изготовления и открытые временные рамки, ознакомьтесь с различными планами, доступными в Интернете или для покупки. Убедитесь, что вы полностью понимаете инструкции и действительно имеете возможности и инструменты для выполнения работы.Другие источники навесов включают сборные дома, которые вы бы заказали у уважаемой компании, и комплекты. Некоторые включают предварительно распиленные пиломатериалы, которые отправляются к вам домой. Перед заказом узнайте, потребуется ли дополнительное фрезерование, сверление или резка вместе с необходимыми инструментами.

    Дополнительные опции включают готовые навесы, которые поставляются в полностью собранном виде. Узнайте, нужно ли их обработать, отшлифовать, покрасить или окрасить. Сборные и уже построенные навесы представляют собой привлекательную концепцию, но необходимо изучить стоимость доставки.Обдумайте осуществимость и логистику того, как вы будете управлять проектом. Некоторые навесы доставляются грузовиком с краном. Сможет ли кран проехать по вашей собственности и доставить здание, не снося стены или заборы или не вспахивая лужайку или сад?

    Амбициозные переработчики строят навесы из существующих материалов, таких как двери, вторичные пиломатериалы, окна и неизменно популярные ящики. Если у вас ограниченный бюджет, но вы действительно хотите сарай, изучите проекты DIY, представленные в социальных сетях, в книгах, а также на сайтах для дома и сада, таких как The Spruce.Что бы вы ни решили, постарайтесь довести проект до конца. Вам не нужно дополнительное напряжение незавершенного сарая каждый раз, когда вы выходите через черный ход.

    бесплатных планов сарая — с чертежами — список материалов

    Сарай, пожалуй, одно из самых функциональных построек в вашей собственности.

    Сарай, сарай или мастерская не обязательно должны выглядеть плохо, если все сделано правильно, они могут стать прекрасным центром внимания на вашем участке. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

    Приложив немного воображения, сарай можно превратить в игровой домик, курятник, теплицу или домашний офис.

    Разрешение на строительство

    Прежде чем вы даже начнете изучать планы сараев, вам следует позвонить своему местному строительному инспектору, чтобы узнать все требования.

    Будет облом, если вы начнете строить и получите штраф за то, что не получили разрешения. Или, что еще хуже, сарай нужно снести, потому что вам вообще не разрешено его строить.

    Требования, такие как размер, ширина, высота, конструкция и отступ, будут различаться в зависимости от населенного пункта.

    В большинстве районов можно построить сарай площадью 120 квадратных футов без необходимости подавать на разрешение.В моем районе мне разрешено без разрешения 120 квадратных футов или сарай 10 × 12.

    Падение в моем районе было в 6 футах от границ собственности или зданий. Мой идеальный сарай был 14 × 14, но я выбрал два сарая 12 × 10, чтобы избежать хлопот с получением разрешения.

    Сарай Идеи

    Одна из основных причин, по которой многие из нас задумаются над идеей постройки собственного сарая, — это убрать лишний беспорядок в нашем доме или гараже.

    Навесы также будут построены, чтобы освободить место для садовых инструментов, офиса или мастерской.

    При поиске бесплатных планов сараев подумайте о дизайне, хотите ли вы, чтобы он соответствовал вашему дому? Или вы хотите что-то, что гармонирует с вашим ландшафтом?

    Хотите что-нибудь функциональное? Прежде чем начать, задайте себе следующие вопросы:

    Для чего используется сарай?

    Сколько места вам нужно?

    Можно ли при необходимости расширить сарай в будущем?

    Можно ли построить в рамках вашего бюджета?

    У вас будет время построить сарай?

    Также следует учитывать высоту и ширину двери.Убедитесь, что дверь достаточно широкая и достаточно высокая, если вы храните или перемещаете большие предметы.

    Следующее, что нужно сделать, — это найти место, учитывая любые неудачи или другие требования, которые есть у вашего строительного отдела.

    Идеальным местом будет ровное место с хорошим дренажем.

    Выберите место, где сарай не будет неуместным и гармонично впишется в ваш дом.

    Чертежи

    Теперь, когда вы знаете размер и дизайн, пора составить план.Если вы умеете пользоваться программным обеспечением САПР, вы можете рисовать свои собственные планы.

    Чтобы сэкономить время, вы можете получить планы бесплатно или приобрести их.

    Как построить навес с наклоном за 5 простых шагов

    Взгляните на свой гараж, потом на свой задний двор … Там есть инструменты, садовый и садовый инвентарь, спортивный инвентарь, дрова и несезонная уличная мебель? В этой статье мы расскажем, как построить навес с навесом за 5 простых шагов. Узнайте больше для получения дополнительной информации.

    Если на лужайке и в гараже вас, ваших детей, домашних животных и автомобили теснит из-за разного беспорядка, вам нужен навес с навесом.

    Это означает, что конструкция опирается на дом, гараж или даже забор для поддержки, обеспечивая надежное убежище для вашего снаряжения. Навесы с наклоном функциональны, незаметны и в то же время могут предложить значительное пространство для хранения вещей.

    Pro Совет: Планируйте заранее — получите максимальную отдачу от своего навеса с системой стеллажей для навесов (щелкните здесь, чтобы увидеть различные типы).

    Более того, простая форма этого типа навеса означает, что его может изготовить за выходные любой человек с базовыми столярными навыками с минимальными затратами и с правильными планами. В нашем удобном пошаговом руководстве вы узнаете, как построить навес с навесом.

    Имейте в виду, что в самом начале проекта вам нужно будет проверить местные правила зонирования и строительные нормы. В некоторых областях могут быть исключения для небольших сараев, но, скорее всего, для любой конструкции, добавленной к вашему дому или гаражу, потребуется разрешение на строительство, прежде чем вы сможете начать строительство.

    Познакомьтесь со своим местным инспектором по строительству — они являются ценным ресурсом. Часто у них есть простые раздаточные материалы, которые содержат требования для различных задач и структур.

    И, если можете, привяжите друга или члена семьи — чем больше, тем веселее, и это помогает иметь дополнительный набор рук, чтобы удерживать компоненты на месте во время работы.

    Необходимые материалы

    Вам не понадобится ничего особенного на лужайке и в гараже. Скорее всего, у вас уже есть большинство основных столярных инструментов, которые понадобятся вам для этого проекта.Все материалы доступны в домашней мастерской.

    Вот отличный список с примерными ценами, конкретными брендами и количеством. В этом случае весь проект стоил около 800 долларов.

    Как построить навес с наклоном за 5 простых шагов

    Однако, скорее всего, у вас также есть некоторые материалы, уже имеющиеся на складе, поэтому затраты для вас, вероятно, будут ниже.

    Pro Совет: тщательно выбирайте пиломатериалы для получения профессионального результата. Обязательно приобретите пиломатериалы, специально предназначенные для использования на открытом воздухе.

    Пошаговая инструкция

    1. Определите свой след.

    Прежде всего, нужно начать с определения местоположения и размера вашего сарая. Ищите место, где нет окон или дверей, например, сбоку или сзади гаража.

    Используйте длину опоры — будь то гараж, сторона вашего дома или часть забора — для определения длины. Например, вы можете взять его длину вашего гаража, а затем рассчитать примерно на 8 футов шириной и 7 футов потолка.Конечно, эти размеры могут отличаться в зависимости от желаемого размера сарая и / или места для работы.

    Затем определите уклон крыши, чтобы убедиться, что она находится примерно на фут ниже карниза вашей конструкции или забора. Несколько расчетов покажут вам расстояние, которое вам понадобится от гаража, чтобы разместить 5 обработанных давлением столбов 4 × 4 с балочным держателем 2x8x16:

    Как построить навес с наклоном за 5 простых шагов

    Совет для профессионалов: обязательно удалите весь мусор или растительность в пределах следа навеса.Идеальный участок — ровный, с небольшим уклоном от гаража.

    2. Отметить участок

    Используйте веревку на колышках, чтобы обозначить форму вашего сарая. Тщательно измерьте расстояние между опорной конструкцией и первым внешним углом. Если длина вашего дополнения будет охватывать всю длину вашей конструкции, вы можете просто натянуть веревку через край здания.

    Как построить навес с наклоном за 5 простых шагов

    Затем выкопайте ямы для столбов — глубина около 3 футов должна помочь.Вы можете измерить расстояние между отдельными опорными столбами и разметить его вдоль линии веревки, чтобы точно знать, куда нужно направить каждую из них.

    Бросьте несколько совков готовой бетонной смеси в каждое отверстие для фундамента, а затем установите в него столб 4 × 4 после того, как бетон затвердеет. После заполнения отверстий грязью обязательно выровняйте и выровняйте стойки в их отверстиях.

    Затем прикрутите балку балки 2X8 к стойкам с помощью винтов с шестигранной головкой 4 дюйма x 5/16.

    3.Сборка каркаса

    Сначала прикрутите 4 стрингера 2 × 6 длиной 16 футов к стороне вашей конструкции. Используйте винты с шестигранной головкой 6 дюймов x 5/16 дюймов, утопленные в древесину.

    Два других используются для крепления балок крыши, а два других — для опор балок крыши. Опоры балок необходимо прикрепить на расстоянии около 2 футов друг от друга.

    Попробуйте прикрепить стрингеры к стойкам, обрамляющим ваш гараж или несущую конструкцию (аналогично тому, как повесить очень тяжелую картину с помощью крючка, который прибит к гвоздике).При необходимости вы также можете использовать большие куски лома в два раза больше пиломатериалов, чтобы винты с шестигранной головкой еще больше врезались в них.

    4. Заполните рамку

    Затем с помощью гвоздей и металлических L-образных скоб прикрепите балки крыши 2 × 4 с интервалом 2 фута к стене навеса. Используйте ураганные связи и гвозди, чтобы сделать то же самое на почтовой стороне.

    Затем прикрепите опоры балок крыши 2 × 4 с помощью гвоздей и металлических скоб между нижним стрингером на стене конструкции и балками крыши.Чтобы использовать пиломатериалы эффективно, выберите длину опор для балок, чтобы вы могли получить две опоры из одной 8-футовой доски 2 × 4.

    Профессиональный совет: убедитесь, что вы обеспечиваете достаточную опору для крыши, если вы живете в более холодном климате и ожидаете снега на односкатной крыше.

    5) Завершение работы

    Используйте гвоздезабиватели 2 × 4, чтобы прикрепить кровельные панели, прибив их гвоздями к верхней части балок крыши; На расстоянии 2 фута должно хватить.Затем добавьте несколько отрезков кромки под углом 3 × 3 к концам балок крыши, чтобы защитить их от непогоды.

    Совет от профессионала: если вы живете в заснеженной местности, добавьте лом 2х4 там, где вы ожидаете, что снег, сползающий с крыши гаража, ударит:

    Наконец, прикрутите 11 кровельных панелей из оцинкованной стали размером 3 × 8 футов к гвоздезабивателям 2 × 4 с помощью шурупов с шестигранной головкой и внешним шестигранником № 10 с шестигранной головкой (с резиновыми шайбами) №10. Покрыть двускатные концы крыши металлическим рубероидом.Обязательно добавьте алюминиевый оклад между конструкцией / стеной гаража и односкатной крышей.

    Профессиональный совет: если вам нужно разрезать гофрированную металлическую кровлю, используя ручной шлифовальный станок и лезвие для резки металла. Обязательно наденьте защитные очки и перчатки.

    Этот учебник, включая изображения, опубликован с разрешения jimmar57 .

    Другие соображения по поводу навешивания навесов

    Если вы хотите украсить свой навес и отделать его, попробуйте отшлифовать всю поверхность, чтобы удалить неровности, затем используйте краску и грунтовку, предназначенные для деревянных наружных поверхностей, или морилку.

    Теперь имейте в виду, что нет строгого требования строить навес у стены, но это обеспечивает большую прочность и поддержку и значительно упрощает проект. Если вы все же решите построить отдельно стоящий сарай, вам нужно будет добавить обычную стену с карнизами сзади и облицевать ее фанерным сайдингом.

    Также вы можете построить навес на бетонной плите или обработанных давлением салазках и балках перекрытий. Это дает более прочную структуру, но потребует больше навыков и усилий.

    Помните, что в каждой области существуют уникальные требования к климату и зданиям. Учитывайте не только снег, но и любые сильные ветры, сильные грозы или землетрясения, которые могут повлиять на ваш район — вам могут понадобиться специальные металлические каркасные анкеры, чтобы связать все это вместе.

    Навес с навесом даст вам много места для хранения при минимальных затратах и ​​усилиях, и он намного удобнее и прочнее, чем любая предварительно купленная коробка. Вы можете сохранить план очень простым, или добавить больше постоянства, со стенами и полом — или даже просто используя брезент, чтобы покрыть снаружи зимой.

    Сообщите нам, помогло ли это вдохновить или направило вас, и не стесняйтесь добавлять это в список «медовых дел» или делиться с другими друзьями-любителями!

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Сохранить

    Как построить сарай: построить сарай

    Видео на каркас крыши сарая

    Односкатная крыша, пожалуй, самая сложная часть сарая для постройки.В этом руководстве вы пройдете этапы строительства односкатной крыши для простого двускатного навеса с пролетами до 10 футов. Используемые изображения показывают крышу с уклоном 4 на 12, но угол наклона может быть изменен в соответствии с вашими планами навеса. Следуя пошаговым инструкциям, вы узнаете, как:

    Добро пожаловать в этот учебник по строительству односкатной крыши. Здесь вы узнаете, как построить односкатную крышу, включая установку стропил и кровельного покрытия.

    Если вы еще не построили стропила для крыши , вы можете просмотреть учебное пособие о том, как их построить на шаге 4 этой серии статей о строительстве навеса.

    шаг 1 ОТМЕТЬТЕ РАСПОЛОЖЕНИЕ ФРЕЙКА НА НАСТЕННЫХ ПАНЕЛЯХ

    Первым шагом при установке стропил на крыше является разметка местоположения стропил на верхних плитах. Начните планировку с конца сарая, показанного на планах. Отметьте места стропил на расстоянии 24 дюймов по центру, используя ту же технику раскладки, которая использовалась для раскладки стоек, как показано в пятом видео этой серии видео.

    Размещайте вторую стену, начиная с того же конца сарая, что и первую стену.

    шаг 2 УСТАНАВЛИВАЙТЕ КОНЦЕВЫЕ ПЛАСТИНЫ НА СТЕНОВЫХ ПЛИТАХ САРДЫ

    Второй этап — установка торцевых стропил на концах сарая. Убедитесь, что используются два стропила с косынкой только с одной стороны, а сторона стропила без косынки обращена наружу

    Установите стропило на верхние пластины и совместите фронтальную поверхность стропил с верхней пластиной на фронтальном конце сарая. Следите за тем, чтобы свес стропильной пасти был одинаковым на обоих концах стропила.

    Прикрепите стропило к верхним пластинам с помощью 3 гвоздей 8d в каждом месте соединения стропила с верхней пластиной.

    Таким же образом установите стропило на противоположном конце сарая.

    Стропила можно временно поддержать от падения, прибив доску 2×4 к торцу фронтона, или на некоторых навесах сайдинг будет выступать над верхними плитами. Этот сарай показывает обе техники.

    , шаг 3 УСТАНОВИТЕ СТРОКУ МЕЖДУ ДВУМЯ КОНЕЧНЫМИ РЕФРАМИ

    Третий шаг очень прост, но он важен для того, чтобы помочь вам выровнять все остальные стропила.Установите струну между пиками двух торцевых стропил. Сделайте шнур достаточно туго, чтобы он не провисал, но не настолько, чтобы он стягивал концевые стропила вниз.

    Вы можете завязать узел на веревке и зацепить ее за щель между концами стропил или просто забить гвоздь в том месте, где два стропила встречаются на вершине, и привязать к нему веревку.

    шаг 4 УСТАНОВИТЕ ОСТАЮЩИЙСЯ ПЕРЕКРЫТИЕ КРЫШИ

    Четвертый шаг — установить оставшиеся стропила между двумя концевыми стропилами.

    Установите каждое стропило на соответствующие отметки на верхних плитах и ​​совместите его вершину с линией струны. Затем прибейте его к верхним пластинам, используя 3 гвоздя 8d в каждом месте соединения стропила с верхней пластиной.

    , шаг 5, УСТАНОВИТЕ ПОДФАСЦИЮ НА ПЕРЕКРЕСТНИКЕ

    Пятый шаг — установка дополнительной панели. Подрамник — это доска 2х4 или 2х6, соединяющая нижний край стропил крыши.

    Начните с обрезки лицевых панелей по длине, а затем разметьте доски разметочными метками на 24 дюйма в центре.Он хорошо подходит для одновременной разметки обеих панелей.

    Совместите метки на облицовочной доске со стропильными хвостами, убедитесь, что конец, с которого вы начали раскладку на облицовочной доске, совмещен с тем же концом, с которого вы разложили стропила на навесе.

    Убедитесь, что облицовочная доска находится заподлицо с верхом стропил, и прибейте облицовочную доску к хвостовикам стропил, используя 2 гвоздя 12d на каждом соединении.

    Установите вторую облицовочную доску с другой стороны сарая так же, как вы делали первую сторону.

    шаг 6 УСТАНОВИТЕ ПЕРВЫЙ ЛИСТ НА ПЕРЕКРЫТИЕ КРЫШИ

    Шестой шаг — установить первую часть обшивки, начиная с того же конца, с которого вы уложили фермы. 7/16 дюйма O.S.B. чаще всего используется для кровельного покрытия. Поставляется в листах 4х8 и крепится с помощью гвоздей 8d. Установите покрытие на стропила так, чтобы нижний край был заподлицо с лицевой панелью, а конец — заподлицо с лицевой стороной стропила. Убедитесь, что конец, который разделяет стропило со следующим листом, разделяет верхний край стропила.

    Прибейте обшивку к обшивке и торцу стропила. Вы можете сначала использовать несколько гвоздей, чтобы удерживать лист на месте, а затем вернуться позже и прибить всю крышу за один раз.

    шаг 7 РАЗМЕСТИТЬ РАСПОЛОЖЕНИЕ ПРОФИЛЯ НА ВЕРХНЕМ КРАЕ ЛИСТА И ПРИГВОРИТЕ БРОШЮРОВКУ К РАФТЕРАМ

    Шаг седьмой — разметить место стропил по верхнему краю листа и прикрепить обшивку к стропилам.

    Прикрепите рулетку к торцу сарая, к которому прибита защитное покрытие, и отметьте 24-дюймовую центральную компоновку на верхнем крае обшивки или удерживайте рулетку, чтобы показать размер компоновки, пока вы регулируете стропила.

    Переместите каждое стропило, чтобы совместить его с отметками разметки, и прибейте лист к стропилам. Это зафиксирует стропила на месте, и они останутся на макете, пока вы продолжаете укладывать листы на крышу.

    Когда два куска листового материала встречаются на стропиле, каждый лист будет лежать на половине верхнего края стропила. После того, как вы отрегулируете стропило так, чтобы он равномерно удерживал каждый кусок листового покрытия, вы прибьете его к нему.

    , шаг 8, ЗАМЕТИТЕ КОНЦЫ ДРОНА И УСТАНОВИТЕ ОСТАЛЬНУЮ РЯД ЛИСТЫ

    Восьмой шаг — сделать концы фронтона отвесом и закончить укладку первого ряда обшивки.Перед установкой следующего ряда всегда укладывайте полный ряд защитного покрытия.

    Последний кусок кровельного покрытия необходимо разрезать так, чтобы стропила фронтона стояла идеально вертикально. Сначала проверьте фронтон сарая, с которого вы начали планировку, и убедитесь, что он ровный. Возможно, вам придется закрепить его, чтобы удерживать на месте. Затем сделайте стропило на еще не покрытом брезентом конце.

    Теперь измерьте размер защитного покрытия, необходимого для покрытия от двускатного конца сарая до стыка обшивки в первом ряду.Разрежьте защитное покрытие и установите его.

    шаг 9 УСТАНОВИТЕ ОСТАЮЩИЕСЯ РЯДЫ ЛИСТЫ

    Девятый шаг — установка оставшихся рядов обшивки. Листы в каждом ряду должны располагаться в шахматном порядке относительно предыдущего ряда. Обычно они устанавливаются со смещением 4 фута. Это увеличивает прочность кровельной системы.

    Начните с того же конца, на котором были выложены стропила, и установите лист, который был обрезан для создания рисунка с шахматной разметкой.

    У кровельного настила должен быть зазор ⅛ дюйма между краями, чтобы дать ему место для расширения. Используйте несколько гвоздей 8d в стыке между листами, чтобы удерживать зазор открытым, пока вы прибиваете лист к стропилам.

    Прибейте лист к стропилам, а затем удалите гвозди, которые удерживают зазор между листами открытым.

    ступень 10 ГВОЗДЬ НА КРЫШЕ

    Десятый этап — установка гвоздей по краям и центру листов крыши.Если вы еще этого не сделали, вам нужно будет установить гвозди через каждые 6 дюймов по краям и через каждые 12 дюймов в центре листов.

    Многие бренды O.S.B. иметь разметку, близкую к 24-дюймовому центру, чтобы помочь вам найти стропила внизу.

    После того, как вы установили защитное покрытие для первой стороны, повторите процесс для второй стороны крыши.

    .

Related Posts

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
