Болт анкерный. Конструкция, назначение, способы крепления

Предназначение болта анкерного – это фиксация приборов, устройств, оборудования и предметов мебели на строительных основаниях, созданных из природного/натурального камня, нещелевого кирпича либо полнотелого бетона.

Принцип действия основан на увеличении диаметра цилиндрической рабочей поверхности под воздействием давления, оказываемым конусообразным хвостовиком резьбового стержня или такой же по форме гайкой. Способность воспринимать данной крепежной деталью значительные усилия обусловлена совокупностью следующих факторов:

Анкерный болт в классическом исполнении представляет собой комбинированную конструкцию из металла. Его составными частями являются:

Схожей по конструкции анкерному болту является другая пользующаяся немалой популярностью крепежная деталь – дюбель. Их основное отличие кроется в материале изготовления. Рабочая часть дюбеля – не твердая, а мягкая. Выполняется она, обычно, из пластика. В ней фиксируется сам элемент крепления, например, саморез. В основе принципа работы дюбеля находится исключительно действие силы трения между его поверхностью и монтажным основанием.

Анкерный болт производится из металла. В качестве такового может выступать и сталь, и алюминий, и цветной цинксодержащий сплав латунь. Ввиду этого, прочное скрепление болта анкерного с основой обеспечивается не только за счет действия силы трения. Второй важный фактор –сопротивление материалов. Поэтому анкерный болт более устойчив к воздействию нагрузок динамического и статического характера, чем сопряжения элементов конструкций, созданные на основе дюбеля.

Допустимые нагрузки

Современная металлургия производит анкерные болты большого числа разновидностей. Но по вопросу расчета допустимой рабочей нагрузки принят единый подход. Сформулировать его можно так: величина данного параметра не должна превышать ¼ от максимального усилия на вырывание при монтаже в бетоне, характеризующемся прочностью от 200 до 250 кгс/см кв. С увеличением данного показателя такого материала основы рекомендуемая нагрузка на крепеж возрастает пропорционально.

И еще один важный момент. Когда в бетоне имеются трещины, нагрузку на вырывание нужно умножить на 0,6 и высчитывать одну четвертую часть от полученного результата.

Преимущества и недостатки

Отметим основные преимущества анкерного болта.

• Стойкость к воздействию внешних усилий. Крепежная деталь остается неподвижной при приложении к ней вибрационных нагрузок;




• Применяя анкеры, можно укрепить конструкцию, уже находящуюся в эксплуатации.




• Простота монтажа. Необходимость применения для фиксации какого-то специального оборудования отсутствует. Сроки проведения данной операции небольшие.




• Широкая товарная номенклатура. Подобрать оптимальный экземпляр анкерного болта с учетом условий монтажа особых сложностей не составляет.




• По критерию «Нагрузочная способность» данный крепежный элемент является безусловным лидером среди всех метизов.

Заслуживающих внимания недостатков у болта анкерного заметно меньше.

• В твердом основании предварительно нужно проделывать отверстие.




• Повышенная цена по сравнению с иными подобными по функционалу деталями.

Классификация и подразделение на виды

Механические фиксаторы принято подразделять на 2 категории. Для этого используются следующие характеристики:

• конструктивное исполнение;




• область применения.

Коротко рассмотрим разновидности болтов анкерных с учетом каждого из этих критериев.

Конструктивное исполнение

Данные элементы крепления в зависимости от конструктивного исполнения бывают ниже перечисленных видов.

• Болт анкер-клин. Представляет собой металлическую резьбовую шпильку, расположенную внутри цанговой муфты. При завинчивании шпильки лепестки втулки расходятся за счет давления, оказываемого конусообразным сегментом стержня на ее нижнюю грань. В бетоне ячеистого типа эта крепежная деталь не применяется. Причина – в материале монтажной основы анкер-клин продуцирует по площади соприкосновения повышенное давление.

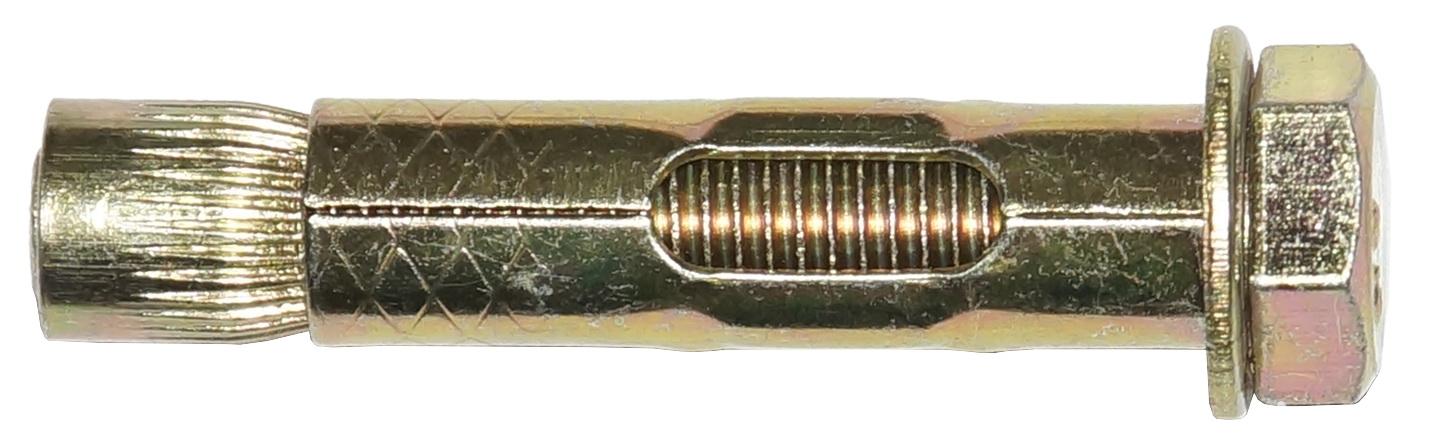

• Втулочный анкер с гайкой. Важным конструктивным элементом этой крепежной детали является фиксирующая гильза. А хвостовик стержня выполнен в виде усеченного конуса. При затягивании гайки втулка перемещается по резьбовому отрезку и распирается под давлением конусообразной поверхности конца стержня. Конструктивные особенности, присущие крепежу этого вида, предоставляют возможность его монтировать, в том числе, в таких хрупких стройматериалах, как кирпич, произведенный из обожженной глины, и бетон с ячеистым внутренним строением. Причина – этот анкер продуцирует уменьшенное напряжение в монтажной основе.

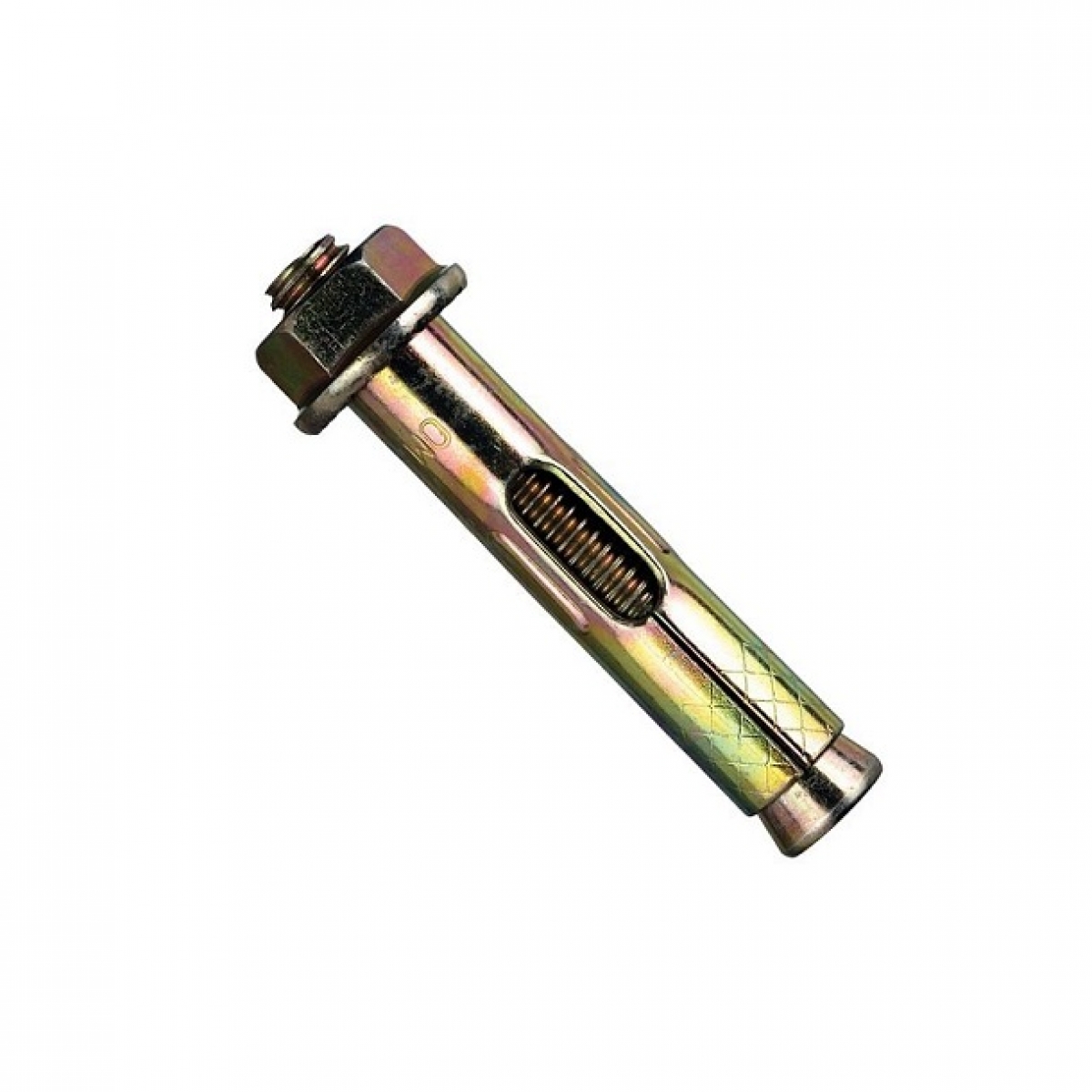

• Болт цанговый распорного типа. Конструкция данного крепежного элемента более сложная по сравнению с предыдущим вариантом анкерной техники. Выполненные на поверхности разжимной муфты/гильзы продольные прорези формируют 4 лепестка, постепенно раскрывающиеся под воздействием давления, оказываемого распорным элементом. В результате поперечное сечение увеличивается. Фиксацию обеспечивают:
  • преобразование формы поверхности гильзы;




  • усилия, связанные с действием силы трения.

Уровень способности болта цангового распорного выдерживать внешние нагрузки сопоставим с этой характеристикой анкер-клина.

• Анкерный забивной болт. Данный фиксатор имеет следующие конструктивные особенности:




• на внутреннюю коническую часть распорной муфты нанесены продольные прорези;




• во внутренней полости гильзы находится клин. Под ударным внешним воздействием он перемещается, в результате чего втулка распирается.

Анкерный забивной болт устанавливается только в бесщелевой кирпич и полнотелый (неячеистый) бетон по причине продуцирования в области соприкосновения с материалом основания повышенных усилий на распор. Монтаж осуществляется достаточно оперативно и не сопряжен со сложностями.

Классификация по сфере применения

В соответствии с критерием «Сфера использования» болты анкерные принято подразделять на группы деталей, обеспечивающих фиксацию:

• конструкций, выполненных из стали;




• элементов инженерных систем;




•  натяжных потолков;




• лестничных маршей;




• оборудования с электроприводом бытового применения;




• дверных коробок и оконных блоков.

Размерные характеристики болтов анкерного типа, устанавливаемых в бетон

Значения длины анкеров (обозначение L) и диаметра (обозначение D) резьбового отрезка определяются их назначением.

      Крепежные детали с метрической резьбой D <12 мм и L ≤ 20 см применяются, в основном, при осуществлении ремонтных работ самими владельцами объекта недвижимого имущества.

      Стальные фиксаторы, параметр D которых достигает отметки 20 мм, а L≤35см, широко используются в целях организации промышленного производства и в строительстве для фиксации массивных и крупногабаритных конструкций.

От размерных характеристик анкерного болта напрямую зависят следующие показатели:

• предельная величина несущей поверхности. Изменяется для крепежных деталей различного вида в диапазоне 5 см…30 см;




• максимальная толщина подлежащих монтажу элементов – в пределах от 1,5 см до 6 см;




• максимальное усилие на вырыв – min 1,5 кН; max 30 кН

Материал изготовления

С помощью анкерного болта, выполненного из металла, крепятся массивные конструкции. Обеспечивается такая возможность использованием в качестве сырья прочных материалов. Речь идет о таких, как:

• сталь конструкционная с пониженным уровнем содержания углерода, например, следующих марок Cт.20Г, Cт.20, Cт.15 и Cт.10. Металл этих видов характеризуется высокой прочностью, поэтому произведенные из него фиксаторы демонстрируют устойчивость к воздействию повышенных нагрузок;




• сталь с антикоррозионными свойствами. В ее состав входят легирующие компоненты. Наряду с устойчивостью к воздействию процессов коррозии, позволяющей использовать изготовленные из нее анкерные болты во влажных условиях, такая сталь обладает к тому же повышенной прочностью. Отечественная металлургия выпускает такие марки антикоррозионной (читай, нержавеющей) стали: 12Х18H9Т, 12X18Н9, 08Х18h20 и др.




• алюминиево-цинковые сплавы, которые принято называть латунью. Используются, преимущественно, с целью крепления приборов, устройств и различного оборудования в бытовых условиях. Для изготовления анкерных болтов подходит латунь литейная. Это, например, следующие марки: ЛЦ40C, ЛЦ40Mц1,5, ЛC59-1 и др.

Заключение

В заключение просмотрите очень полезное видео. В нем доступно раскрываются особенности выпускаемых современной металлургией анкерных болтов. Для запуска ролика наведите курсор мышки на картинку, а далее действуйте в соответствии с высветившейся подсказкой.

виды, размеры и фото анкерного крепежа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.

С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

Анкерный болт — разновидности, применение и особенности монтажа анкеров по бетону

20.05.2019

Анкерный болт (от нем. Anker — якорь) – это крепежный элемент, соединяющий объекты с бетоном. Он универсален и применяется как в промышленности, в быту, и надежно прикрепит любой объект к полу, стене или на потолке. Анкеры могут использоваться для всего – от прикрепления строения к его фундаменту до установки тяжелого промышленного оборудования к полу на фабрике.
В нашем каталоге можно купить анкерные болты разных видов. Каждый тип имеет свои собственные преимущества, размеры, и функции. Также делятся по типу установки. Болт состоит из 2 основных частей: само основание и крепежный элемент (гайка, кольцо или крюк). Чаще всего встречается болт с гайкой, так как ее можно закрутить на болт с помощью обычного гаечного ключа.

При  надлежащей установке они образуют прочную и долговечную связь объекта с поверхностью. Такие болты можно приобрести как в строительных магазинах, так и у производителя напрямую.

Преимущества анкерных болтов

• Обеспечивают надежную, долгосрочную фиксацию.
• Их очень легко устанавливать на любую поверхность.
• Рассчитаны на довольно большой вес и давление конструкции.

Анкерные болты по типу установки

Классический тип – это анкеры, вставляющиеся на месте. Эти болты вставляются в бетон, пока он еще не засох, резьбовой частью наружу. Когда бетон засыхает, болт остается внутри, и объекты могут быть закреплены к нему гайкой, накручивающейся на резьбу. Они часто используются в новых строительных проектах, когда известно расположение стен и других элементов, которые нуждаются в присоединении к фундаменту.

Другой тип – это болт, который устанавливается в бетон после того как он засохнет. Такие болты требуют просверленного отверстия, и их можно закрепить на месте с помощью эпоксидной смолы или же анкер сам закрепится с помощью распорок, если это предусмотрено конструкцией. Для строительства и подобных задач этот вид болта может быть очень полезен, но очень важно установить их правильно, иначе вся конструкция может быть неустойчивой, что может привести к плачевным последствиям.

Виды анкеров

Клиновый анкерный болт

Является одним из самых востребованных видов крепежных элементов из-за своей прочности, стойкости к коррозии и легкости монтажа. Клиновый болт вставляют в отверстие на 1,2 сантиметра шире, чем клиновый элемент и на 16 мм глубже, чем длина самого болта. После того как болт будет вставлен, открывается клиновый механизм и распирает отверстие для надежного закрепления болта.

Гильзовый анкерный болт

Гильзовый болт имеет внешнюю оболочку, которая раздвигается и закрепляет его крепко в отверстии. После установки в отверстие его оболочка раздвигается на 4,5 сантиметра. Такой вид анкерного болта хорошо подходит для работы с бетонными или кирпичными поверхностями.

Забивной анкерный болт

Такие болты очень крепкие и устанавливаются с помощью молотка. Болт вставляется в отверстие, просверленное на ширину болта и на него крепят шайбу и гайку. За распорку втулки отвечает специальный механизм, по которому нужно ударить, чтобы активировать механизм. Болт нужно вставить в отверстие и ударить по нему молотком, чтобы открыть распорки.

Анкерный болт с гайкой

Такой болт подходит для кирпича, бетона и бетонных блоков. Длинные анкеры подойдут для мягких материалов. Просверлите отверстие на 3 см глубже, чем длина болта, поместите болт в отверстие, закрутите гайку на болт и затяните ее.

Анкерный болт с крюком

Это самый обычный болт, но вместо гайки у него установлен крюк. Обеспечивает удобство при работе с навесными конструкциями. Гайка также стоит у изголовья болта и выступает лишь как регулятор распорной втулки, обеспечивающий надежное крепление конструкции к поверхности. Одно из главных преимуществ такого типа – это то, что закрепленный объект можно снять когда вам угодно.

Анкерный болт с кольцом

На его верхней части установлен крепеж в форме кольца или, иногда, полукольца. В то время как принцип его работы такой же, как и у болта с крюком. Однако, этот болт не сам закрепляет конструкцию а объекты крепятся на кольцо, а сам болт – это опорная точка. На нем удобно крепить навесные объекты, различные цепи и тросы.

Двухраспорный анкерный болт

У такого типа распорочные клинья расположены в двух местах: в основании и в изголовье для уменьшения воздействия вибрации и лучшего закрепления. Анкер с двойным расширением устанавливается в отверстие на 3 см глубже длины болта, затем в него вставляется стальной болт и закручивается. После установки болта в анкер, если он плотно закреплен, раскрываются 2 части распорочных клиньев. Он имеет сильный хват из-за чего его можно использовать в мягких материалах и устанавливать на него очень тяжелые конструкции.

Как правильно использовать анкеры

Если вы собираетесь прикреплять необходимый объект к стене, полу или потолку, сделанному из кирпича, бетона или гипсокартона, анкерный болт лучший крепеж, который поможет вам это сделать. Есть много видов анкерных болтов, некоторые из которых должны быть установлены во влажный цемент, а другие — после того, как бетон засохнет. Проконсультируйтесь с профессионалами СтройМашСервис, если вы хотите выбрать подходящие анкерные крепежи для вашего проекта.

Подготовка

Сначала нужно определить размер болта и крепежного элемента, которые будут удерживать все, что вы будете прикреплять к поверхности. Болты стоит выбирать такие, чтобы они выдерживали необходимую нагрузку, но размещать их слишком близко друг к другу нельзя, поскольку это может повредить поверхность.

Факторы, влияющие на прочность, включают в себя вес, который должен выдерживать болт, силу напора на болт и температуру, в которой он будет находиться. Существуют различные типы анкерных болтов, подходящие для разного рода работ.

Выберите подходящий болт в соответствие с вашими целями

Определитесь с областью и моментом установки болта. Собираетесь ли вы устанавливать его в еще не засохший или в уже затвердевший бетон. Если необходимо, проделайте отверстие поверхности с помощью дрели или шило. Для гипсокартона предпочтительнее шило, чтобы избежать затупления сверла и повреждения поверхности.

Однако, при установке в поверхность из бетона кирпича или другого камня стоит воспользоваться сверлом по камню. Для установки болта в гипсакартон нужно проделать отверстие диаметром немного меньше чем диаметр болта.

Установка

Поместите анкер в отверстие. Если понадобится, вбейте его молотком. Он должен плотно прилегать к стенкам отверстия.Вкрутите болт в резьбовой вал анкера и сразу затяните его. Распорки анкера должны раскрыться и вцепиться в материал, не дав болту выскочить.

Инструменты, которые могут вам понадобиться:

• Молоток
• Отвертка
• Дрель
• Шило
• Сверло по камню

Как вытащить анкерный болт из бетона

Анкерные болты обычно закрепляются в бетоне. Чтобы удалить анкерный болт из бетона, все, что нужно, это выкрутить болт из анкера. Изредка возникают проблемы с упрямыми крепежами, которые не хотят откручиваться; в таком случае придерживайтесь представленной ниже инструкции.

Шаг 1

Подберите торцевой ключ по размеру гайки болта. На многих болтах размер напечатан сверху шляпки.

Шаг 2

Выверните болт из бетона с помощью ключа. Если он заржавел, смажьте его маслом, соляркой, бензином или антифризом и дождитесь, пока жидкость впитается. После того как она впитается, попробуйте ключ еще раз.

Шаг 3

Если болт упрямится и не выходит, стоит попробовать съемник. Присоедините съемник к дрели и поместите на болт. Просверлите бетон до основания болта. Вытащите болт с помощью плоскогубцев.

Шаг 4

Вставьте шило в отверстие. Дайте шилу несколько резких ударов молотком, пока оно не прорежется до основания. Уберите части болта с помощью плоскогубцев.

Шаг 5

Если ни один из предыдущих методов не помог, отпилите шляпку болта болгаркой. Отшлифуйте или вырежьте верх болта так, чтобы он находился ниже поверхности бетона. Удалите мусор и залейте отверстие бетоном.

Заключение

При работе с анкерными болтами в строительстве, работник должен соблюдать строительные нормы, включающие размер болтов и необходимое расстояние между ними. Цель установки заключается в том, чтобы распределить нагрузку конструкции равномерно по всем точкам, уменьшая нагрузку на каждый отдельный болт или участок бетона. Инженер или архитектор должны рассчитать производимое давление и нагрузку, для того чтобы удостоверится, что болты будут установлены правильно.

Главный недостаток этих болтов это то, что, после установки, их нельзя вытащить, не выбив кусок бетона. В ситуации, когда болт является лишь дополнительным элементом конструкции эта проблема не так важна, но это становится помехой, когда болты закрепляют тяжелое промышленное оборудование. Если завод, например, переоснащается для производства других предметов, старые болты могут сильно помешать.

Принцип действия анкерного болта | Зачем нужен анкерный болт

Анкерный болт — это крепежная деталь высокой прочности, встроенная  в бетон и используемая для крепления, других опор к фундаменту, массивных конструкций. Анкерные болты широко используются в строительной индустрии, дорожных системах, энергетических установках. Они являются важным методом крепления габаритных и массивных конструкций к прочному фундаменту. Основное задача — предотвращение разрушения или повреждения.

В масштабных строительных проектах для соединения конструкций с фундаментом для повышения сейсмостойкости, анкерные болты способны обеспечить надежное крепление. Также анкерные часто называют литыми, исходя из специфики их производства. Мощные болты монтируются в бетонные основания. Как только происходит затвердение бетона, конец болта с резьбой прикрепляется к детали, который соединяет болт с конструкцией.

С анкерными болтами удается свести к минимуму вероятность ошибок при монтаже. Если устанавливать крепеж в мокрый бетон, задача усложняется. Только после полного застывания анкерный болт сможет выдерживать предполагаемую нагрузку.

Зачем нужен анкерный болт и его разновидности

Существует несколько различных типов анкерных болтов, которые определяют сферу их применения. Перед выбором крепежа внимательно изучите плюсы и минусы каждой конструкций, чтобы обеспечить надежное соединение с учетом факторов воздействия и условий эксплуатации.

1. Клиновой анкерный болт. Фиксируется по принципу распирания отверстия. В этих крепежах на конце есть клин, который  в сочетании с крепежной втулкой обеспечивает надежного соединения в бетонной конструкции.  Для правильного монтажа нужно монтировать болт глубоко. Чтобы, даже прилагая чрезмерную силу, невозможно было его вытащить. Отверстие должно быть примерно на 1,6 см глубже, чем длина самого болта.
2. Гильзовый. Увеличенный диаметр анкерного болта за счет внешней оболочки. Она фиксирует положение детали. После установки оболочка раздвигается до 5 см. Этот тип анкерного болта подходит для работ с бетоном и кирпичом.
3. Забивные крепежные детали. Для их монтажа используют молоток. Фиксируются с помощью гайки или шайбы. Распорки открывают только после того, как болт попадает в отверстие.
4. Анкерный болт с гайкой. Применяют для твердых поверхностей. Если выбрать длинные анкера, их можно использовать для мягких покрытий. Лазейка для крепежа должны быть на 3 см длиннее его.
5. С крюком. За счет крюка, который в этой модели заменяет гайку, анкерные болты подходят для работы с подвесными конструкциями.
6. С кольцом. На верхней части детали есть закругленная форма. По принципу работы имеет много общего с анкером с крюком. На кольцах удобно крепить подвесные потолки или тросы в ходе выполнения строительных работ.
7. Двухраспорный болт. Главное отличие заключается в наличии двух клиньев. Они способствуют усилению прочности соединения. Такой анкер способен обеспечить надежное крепление, независимо от условия эксплуатации и воздействия внешних факторов, например, вибраций. Можно использовать даже в работе с пористыми поверхностями.

Чтобы выбрать наиболее подходящий болт, существует ряд факторов, которые необходимо учитывать с точки зрения требований, предъявляемых к изделиям с учетом коррозии, прочности и физической среды. Сталь и углерод анкерных болтов обычно используются для изготовления крепежей, поскольку они представляют собой долговечные материалы с достойными физическими свойствами. Болты из нержавеющей стали устойчивы к коррозии, способны сохранять свою форму и прочность даже при высоких температурах и экстремальных условиях.

Из чего изготавливают анкерные болты

Поскольку болты предназначены для работы с массивными конструкциями, их состав должен гарантировать прочное соединение. Наиболее распространенными материалами считаются:

• конструкционная сталь. Демонстрирует отличные эксплуатационные свойства в работе с тяжелыми конструкциями;
•  сталь с усиленной защитой от коррозии. В состав добавляют легирующие компоненты. Это усиленная формула для предотвращения коррозии. Такие виды крепежей можно использовать в условиях повышенной влажности;
• латунь. Алюминиево-цинковые соединения актуальны для применения в бытовых условиях.

Принцип работы с анкерными болтами

При установке анкерного болта в бетон важно оценить выдерживаемые нагрузки. Поскольку бетон считается неоднородным материалом, в месте крепления важно предотвратить всевозможные сдвиги.

Профессионалы руководствуются принципом, что при монтаже болта образовывается сила трения. В качестве распорки выступают дюбели или металлические цанги. Если неправильно подобрать анкер с учетом возлагаемых на него функций, есть вероятность разрушения, отсутствия фиксирующего положения, изгиба, коррозия.

Если рассматривать строительную сферу применения анкерных болтов, при возведении мостов, зданий, массивных конструкций, последствия неграмотного выбора крепежной системы может привести к существенным убыткам и катастрофическим последствиям.

Во избежание подобных ситуаций рассчитывают предельно допустимые нагрузки болтов. В стандартах СНиП прописывают алгоритмы расчета, рекомендации по монтажу. Востребованные на рынке крепежные детали применяют для:

• возведения колонн;
• строительства балок, перекрытия плитами;
• оконных и дверных проемов;
• козырьков и навесов;
• строительства сооружений;
• подвесных работ и других целей.

Монтаж анкерных болтов: важные детали

В работе с поверхностью из бетона есть два способа монтажа анкеров – в мокрый бетон либо готовую застывшую поверхность. В первом случае болты изначально фиксируют на арматурном каркасе с помощью сварки. После этого можно заливать раствор. Во втором случае работают по принципу создания отверстия для дальнейшего монтажа.

Для формирования отверстия нужно:

• обозначить размещение детали;
• просверлить лазейку на 1,5-2 сантиметра длиннее стержня. Диаметр отверстия определяется маркировкой крепежной детали;
• устранить образовавшийся от сверления мусор.

Анкер с гайкой применяют в тех случаях, если нужно закрепить конструкции незначительной толщины. Проще всего забивать молотком, а гайку закрутить ключом. Для демонтажа болтов достаточно ослабить гайку и удалить крепеж.

Свойства анкерных болтов и нагрузки

Основное назначение анкерных болтов – крепеж и надежная фиксация соединения. Воздействовать на него могут две силы. Сила упора образовывается в том случае, если на крепеж оказывается перпендикулярное влияние с целью сломать или вырвать.

Сила трения формируется при возникновении нагрузки вдоль оси анкера. Удерживается болт в случае этой силы за счет трения своих элементов и основания, в которое он вмонтирован.

Способы воздействия могут возникать вместе или по отдельности. Во избежание деформации конструкция должна быть прочно закреплена по всем правилам монтажа. Еще одно важное правило заключается в том, что материал основания должен быть предназначенным к подобным нагрузкам. Существует максимально допустимые нагрузки по каждому типу поверхности.

Принцип действия анкерного болта: в чем его достоинства

Существует ряд преимуществ при использовании качественного анкера:

• болты выдерживают высокие нагрузки, поэтому отлично зарекомендовали себя в строительной индустрии. Востребованные на рынке изделия благодаря своей нагрузочной способности;
• расширенный модельный ряд болтов, поэтому легко подобрать подходящий вариант в зависимости от специфики монтажа;
• эксплуатационные свойства углеродистой стали. Прочный материал не поддается коррозии;
• простота монтажа. Не потребуется специальное оборудование и много времени для установки болтов по правилам монтажа;
• с помощью анкерных болтов можно укреплять существующие конструкции;
• устойчивость к постойным факторам воздействия. Например, при вибрации детали не расшатываются, не сгибаются и сохраняют свои свойства.

К недостаткам относят стоимость анкерных болтов и необходимость создания отверстия в основании.

Анкерный болт: какие виды поломок встречаются?

Поскольку болты подвергаются большим нагрузкам, существует несколько последствий, вызванных неправильным монтажом или выбором типа крепежа. Каждый анкерный болт может выдерживать определенные нагрузки. Получить информацию об этом можно путем расшифровки маркировки. По ГОСТу определяется перечень поломок, которые могут случиться в крепежном соединении:

• вырывание болта с фиксирующей поверхности. Различают поверхностное или частичное вырывание;
• вырыв основной платформы. Из-за воздействия сильных нагрузок на само основание может произойти полная поломка;
• изгиб болтов. Чаще всего случается во время монтажа;
• плавление. При влиянии недопустимых высоких температур болты могут плавиться.

В стандартах ГОСТа прописаны требования хранения, эксплуатации, монтажа, производства анкерных болтов. Они имеют маркировку свою маркировку. Изучите свойства болтов перед монтажом, чтобы не допустить поломок и обеспечить долговечное соединение. Нужно не забывать и о расчете допустимой нагрузки и технических характеристиках болтов.

Анкерный болт — принцип действия. Виды анкеров

Если надежность – это один из принципов вашей работы и одно из главных качеств тех строительных конструкций, которые вы создаете для себя или для своих заказчиков, вам будет полезна эта статья.

Вам нужно прикрепить к стене из бетона или кирпича балку, мебель, металлическую или деревянную конструкцию, оборудование? Вы хотите быть уверены, что сделанное простоит долгие годы и выдержит нужную нагрузку? Тогда имеет смысл тщательно подойти к выбору крепежа. Неверно выбранный крепёж поставит под угрозу прочность крепления, вашу репутацию, а то и безопасность людей!

В наше время мастера традиционно используют две группы крепежа: дюбеля и анкерные болты. Принцип действия этих двух крепежных элементов сходный и дальше мы его подробно разберем на примере анкерного болта с гайкой.

Анкерный болт: принцип действия

Обычный анкерный болт состоит из распорной втулки, винта с конической хвостовой частью и фланцевой гайки. Изготовлен анкерный болт из стали с цинковым антикоррозийным покрытием или из нержавеющей стали.

Как работает анкерный болт? В просверленное отверстие в бетоне или кирпиче забивается анкер, после чего гайка закручивается до упора накидным, разводным или рожковым ключом.

Что происходит при затягивании гайки? Гайка при закручивании подтягивает винт, коническая хвостовая часть винта втягивается во втулку, распирает и прижимает её к стенкам отверстия, тем самым надежно расклинивая крепежный элемент в отверстии. Эта расклиненная часть втулки удерживает анкер в стене, причем как при боковой нагрузке «на срез», так и при продольной нагрузке «на вырыв». Принципы действия других видов анкерных болтов – аналогичные.

Виды анкерных болтов по конструкции и назначению:

•
  Анкерный болт с гайкой или «шестигранником». Для крепления конструкций, в том числе тяжелых, к стенам, полам и потолкам.

•
  Анкерный болт с крюком или кольцом. Для подвешивания к потолку люстр, детских качелей и спортивных снарядов.

•
  Рамный дюбель. В его состав входит винт с резьбой и потайной головкой, разжимная втулка и клиновидная гайка. Применяется для крепления рам окон и дверей к стенкам проемов.

•
  Забивной анкер. Короткая втулка с внутренней резьбой забивается в отверстие вровень с поверхностью, втулка расклинивается бородком и в нее вкручивается болт подходящей длины. Забивной анкер применяют для крепления к стенам и потолкам труб, коробов, воздуховодов.

•
  Анкер-клин. Для сквозного монтажа закладных под гипсокартон, реек и других несъемных конструкций. В просверленное отверстие через прикрепляемый элемент вставляется анкер, который сначала забивается молотком по шляпку, а затем забивается собственно клин вровень со шляпкой.

•
  Потолочный анкер. Состоит из металлического стержня и короткой втулки. С одного конца стержня коническое расширение, с другого — плоская часть с отверстием. Стержень забивается в подготовленное отверстие, а затем тянется за плоскую часть. При вытягивании коническая часть стержня распирает втулку в отверстии.

Три секрета установки анкеров

Секрет №1. Когда вы забиваете анкер с гайкой в отверстие, ударяйте не напрямую по гайке, а используйте «прокладку», например, из деревяшки. Если бить напрямую по гайке, есть вероятность повреждения резьбовой части.

Секрет №2. Если забивной анкер проворачивается и вытаскивается из отверстия, возьмите кусочек оцинковки шириной порядка 10 мм и длиной чуть больше самого забивного анкера и вставьте в то отверстие, куда должен устанавливаться анкер. После этого забивайте анкер, расклинивайте его и вкручивайте болт или шпильку.

Секрет №3. Если вам потребовалось организовать подвесную конструкцию на месте анкерного крепления или установить резьбовую шпильку, вы можете просто аккуратно выкрутить болт. Распорная втулка и расклинивающая гайка при этом остаются в стене, вы вкручиваете шпильку подходящего диаметра на место болта, накручиваете и затягиваете гайку. Всё, шпилька работает.

А вот секретами разных видов дюбелей и их установки мы поделимся в другой статье. Надежного вам монтажа!

Анкерный болт: понятие, маркировка, классификация, монтаж

Для строительства зданий широко используется бетон, прочность которого затрудняет выполнение отверстий для монтажа предметов интерьера, оборудования, бытовых приборов. Стандартные гвозди и саморезы, обеспечивающие фиксацию к деревянным поверхностям, не могут применяться для бетона или кирпича. Анкерный болт позволяет решить проблему крепления к различным поверхностям. Рассмотрим, что такое анкерный болт и его применение в области капстроительства и частного ремонта. Остановимся на классификации крепежных элементов и особенностях монтажа.

Анкерный болт позволяет решить проблему крепления к различным поверхностям

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

• сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
• усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
• склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

• буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
• цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
• число 35 указывает на максимальную толщину присоединяемого материала;
• цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

• повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
• расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
• применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
• простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
• возможность применения анкеров для укрепления имеющейся конструкции;
• стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

• повышенная стоимость изделий по сравнению с другими видами метизов;
• необходимость предварительного выполнения отверстия в твердой основе;
• подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.

Анкерный болт имеет стойкость к воздействию усилий

Какие бывают анкера – классификация крепежных изделий

Все виды анкерных болтов делятся на две категории:

• изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
• химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

• варианту конструктивного исполнения;
• сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

• клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
• втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
• цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
• забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Забивной анкерный болт для бетона

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

• оконных и дверных рам;
• бытового электрооборудования;
• лестничных маршей;
• подвесных потолков;
• инженерных коммуникаций;
• стальных конструкций.

Крепеж также используется для следующих целей:

• фиксации металлического каркаса в фундаментной основе;
• обеспечения надежного крепления с ячеистыми стройматериалами;
• крепления массивных конструкций к бетонным и каменным стенам;
• дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.

Цанговый болт используют при креплении лестничных маршей

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

• стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
• крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

• максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
• предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.

Анкерный болт клиновой с гайкой 12х100 мм

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

• конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
• коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
• алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

• Выполнить на поверхности разметку и обозначить точки установки фиксатора.
• Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
• Подготовленное отверстие тщательно очистить от пыли или продуть.
• Установить анкерный болт с фиксируемым элементом в сформированную полость.
• Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

Болт анкерный: виды, особенности установки

Ещё совсем недавно для крепления каких-либо предметов интерьера или оборудования на кирпичной или бетонной поверхности использовались вставленные в просверленные отверстия деревянные пробки. Недостаток подобного способа в особенных свойствах дерева — в сухих помещениях пробка уменьшается в размерах и может выпасть вместе с креплением. На смену дереву пришли более надёжные пластмассовые дюбели. Но такой вид крепления не способен выдерживать вес тяжёлых конструкций. Со временем пластик деформируется и выскальзывает из отверстия.

Анкерные болты лишены всех этих недостатков и способны надёжно зафиксировать в бетонных и кирпичных стенах, фундаменте и потолке различные бытовые и производственные элементы большого веса. В отличие от дюбеля, болт не только крепко держится в отверстии, но и фиксирует закрепляемую конструкцию.

Разновидности анкеров

По способу действия анкера подразделяются на химические и механические.

Химические фиксируются с помощью прочного клея. Он находится в капсуле в отверстии болта. При закручивании крепежа капсула раздавливается и начинается процесс полимеризации клея. Такой крепёж можно использовать для монолитных и пустотелых конструкций.

Механические фиксируются за счёт деформации специальной металлической гильзы при вкручивании.

Наш завод «СТК-Конструкция» изготавливает на заказ механические анкеры различного вида.
По способу крепления в материале и конструкции они делятся на несколько типов:

Болт анкерный с гайкой. Состоит из трёх частей. Главный элемент — шпилька, на одном конце которой нарезана метрическая резьба, а на другом находится конусное утолщение. На шпильку надета металлическая трубка с прорезями, а на резьбе находится гайка.
Устройство работает по типу распора: гайка в процессе навинчивания на шпильку втягивает её конусный край внутрь трубки, разжимая её и распирая в отверстии.

Анкерный болт с крюком. В отличие от первого варианта шпилька со стороны резьбовой части имеет продолжение в виде крюка. Гайка служит фиксатором, а анкер устанавливается в отверстие путём вращения крюка. Крепёж используется для навешивания конструкций, которые необходимо периодически снимать.

Анкер с кольцом. В этом случае вместо крюка с одного конца шпильки расположена петля.
Часто такой крепёж используется для установки в потолок для подвешивания каких-либо элементов и для установки растяжек.

Анкер с головкой под шестигранник. Состоит из болта с шестигранной головкой, распорной цанги и гильзы.
При вращении болта цанга перемещается по резьбе вдоль продольной оси крепежа вверх и расклинивает гильзу.

Клиновой. Модификация стандартного анкера с гайкой.
При установке крепежа в отверстие конусообразная шляпка раздвигает края гильзы. В некоторых разновидностях крепежа расклинивание выполняется стержнем-бородком, который после этого вытаскивается и на его место вкручивается шпилька с резьбой.
Как видно по фото, анкерный болт клиновой имеет самую сложную конструкцию.

Забиваемый. Вместо клина используется специальная форма краёв гильзы, выполненной из мягкого металла. При забивании болта края, упираясь в дно отверстия, деформируются и надёжно удерживают гильзу.
Это самый простой вид подобного крепежа. Но для его надёжной фиксации необходимо выполнять точное сверление отверстия по диаметру и глубине.

Разжимной. Этот сквозной вид крепежа используется для тонкостенных и листовых материалов. Гильза с прорезями, не доходящими до краёв, деформируется в средней части при закручивании и раскрывается в стороны лепестками за задней стороной материала.

Двухраспорный. С помощью двойной трубчатой втулки обеспечивается распор в двух местах — в конце и в середине крепёжного изделия.

Как правильно выбирать анкерные болты

1. Максимальная нагрузка, с которой анкер-болт вырывается из материала (бетон, кирпич, камень). Она действует по продольной оси болта. Реальная нагрузка должна быть не более 35% от максимальной.
2. Нагрузка на срез, которая перпендикулярна осевой нагрузке на вырыв.
3. Материал изготовления болта.
4. Размер анкера: внешний диаметр, диаметр внутренней шпильки и общая длина.
5. Тип крепления (гайка, крюк, кольцо и др.) выбирается в зависимости от того, что необходимо крепить.
6. Тип монтажа (односторонний или сквозной). Если есть возможность пробить материал, выбирают разжимной анкерный болт. Он продевается в сквозное отверстие и зажимается, стягивая стенку или лист. При одностороннем креплении для болта сверлится отверстие нужной длины и диаметра.

Таблица 2. Материал изготовления анкеров

Зимняя температура наружного воздуха	От -40°C и выше	От -40°C до -50°C	От -51°C до -65°C
Марка стали	Ст20 ВСт3пс2 ВСт3кп2	10Г2С1-6 09Г2С-6	10Г2С1-8 09Г2С-8
Примечание: Допускается использовать для изготовления другие марки стали, свойства которых не ниже указанных в таблице.

Установка анкерного болта

Рассмотрим на примере распорного анкера для бетона с гайкой.

Рассверливание отверстия

Необходимо выбрать бур по диаметру и длине болта. Например, если наружный диаметр болта 10 мм, то бур должен быть такого же диаметра. По длине бур не должен быть меньше, чем анкер.

Кстати, в случае установки крепежа в стену со штукатуркой учитывайте, что для надёжности соединения анкер должен находиться в бетоне на глубине не менее 50 мм. Так что при выборе длины крепежа учитывайте толщину штукатурного слоя.

Если втулка не входит в рассверленное отверстие, ни в коем случае не рассверливайте его буром большего диаметра. Просто пройдитесь тем же сверлом ещё раз. Анкер должен заходить в отверстие с усилием, иначе он не будет выполнять свои функции.

Выполняйте разметку точно. Даже незатянутый анкер-болт вытащить из стены проблематично.

Очистка отверстия от мусора

После сверления в отверстии остаются пыль и крошки бетона, которые препятствуют установке болта. Для удаления мусора используйте пылесос, баллончик со сжатым воздухом, ёршик. Можно выдуть пыль и крошки резиновой грушей или трубочкой.

Установка крепления

Забивайте анкер лёгкими ударами молотка, пока гайка не достигнет поверхности стены. После этого закручивайте гайку ключом. Когда конусовидная втулка заходит в гильзу, усилие заметно увеличивается. Если в техническом описании анкера указано максимальное усилие закручивания, необходимо измерять его динамометрическим ключом.

После того, как крепление полностью установлено, отверните гайку, навесьте на шпильку конструкцию или оборудование и зафиксируйте сверху гайкой.

Чтобы заказать изготовление нужного вам вида анкерного болта на нашем заводе «СТК-Конструкция», позвоните по телефону +7(495) 291-07-57 или заполните на сайте специальную форму .

Что такое анкерный болт?

Анкерный болт — это используемый тип крепежа, предназначенный для соединения одного или нескольких объектов с бетонной поверхностью. Поскольку бетон является хрупким, вы можете использовать обычные болты для таких применений. Чтобы соединенный объект или объекты оставались на месте, необходимо использовать анкерные болты.

Основы анкерных болтов

По определению, анкерный болт — это прочный крепеж, который используется для соединения объектов с бетоном.Например, стальные столбы часто крепятся к бетонным поверхностям с помощью анкерных болтов. Анкерные болты продвигаются через основание столба в сам бетон. Благодаря уникальной конструкции анкерных болтов столб остается устойчивым и надежным.

Различные типы анкерных болтов

Все анкерные болты предназначены для соединения объектов с бетоном, но способ их выполнения зависит от типа. Самый распространенный тип анкерных болтов — залитый на место.Он называется «монолитным», потому что буквально залит бетоном. Чтобы установить литой анкерный болт, сначала просверлите отверстие подходящего размера в бетонной поверхности. Затем вы вставляете болт в отверстие. Наконец, вы заливаете влажный бетон в оставшееся пространство. Влажный бетон естественным образом будет окружать болт, и как только он затвердеет, анкерный болт не должен сдвинуться с места.

Там же просверливаются анкерные болты. Также известные как анкерные болты после установки, они не требуют использования влажного бетона.Вы просто просверливаете их в затвердевшем бетоне. Как именно работают просверленные анкерные болты? Некоторые просверленные анкерные болты зависят от свойств механического расширения. Когда вы просверливаете их в бетон, они сжимаются и / или расширяются. Другие типы просверливаемых анкерных болтов требуют использования клея, такого как эпоксидная смола, для стабилизации и предотвращения движения.

Силы, действующие на анкерные болты

Несколько сил могут воздействовать на анкерные болты и, следовательно, со временем влиять на их характеристики.Например, если объект или объекты, к которым крепится бетон, начинают разрушаться, это может ослабить анкерные болты. Расщепление — еще одна потенциальная проблема анкерных болтов. Если между анкерными болтами образуется трещина, они могут ослабнуть.

Хотя анкерные болты не защищены от отказов, они реже выходят из строя при использовании в бетоне, чем другие типы болтов. В результате большинство компаний и подрядчиков используют анкерные болты при соединении одного или нескольких объектов с бетонной поверхностью.

Нет тегов для этого сообщения.

Факты об анкерных болтах фундамента

Автор: Марк Робинс
Старший редактор
Опубликовано: 01 апреля, 2019

Фотография любезно предоставлена ​​Portland Bolt & Manufacturing

Прочность и прочность металлического здания зависит от прочности фундамента, на котором оно покоится. Фундамент обеспечивает устойчивость и предотвращает экстремальное движение здания, чтобы защитить здание и его содержимое от повреждений или разрушения.Для этой устойчивости колонны из конструкционной стали поддерживаются высокопрочными анкерными болтами, заделанными в бетон фундамента.

«Анкерные болты выполняют две функции», — говорит Александр Ньюман, PE, судебный инженер-строитель из Бостона и автор книги под названием «Металлические строительные системы», которая вышла в третьем издании. «Они помогают стабилизировать стальной каркас во время монтажа и могут помочь передать горизонтальные и вертикальные нагрузки с каркаса на фундамент.”

Большинство людей думают, что фундамент или нижний колонтитул поддерживают здание. «В какой-то степени это так, но основная причина использования больших подножек и подушек опор заключается в том, что они действуют как противовес, прижимая здание и удерживая его на земле», — говорит Роберт Дж. Куартюр-младший, внешний менеджер по продажам Mohawk. Construction and Supply Co. Inc., Мак-Мюррей, Пенсильвания. «Металлические здания действуют как большие воздушные змеи при сильном ветре, а нижний колонтитул / фундамент — основная причина, по которой они остаются на земле / на земле. Опоры и анкерные болты также служат для связывания всей конструкции здания.Опоры и анкерные болты работают со стальной конструкцией, панелями и крышей, образуя единую конструкцию и систему ».

Типы анкерных болтов

Майк Штайбер, старший менеджер по продукции механических анкерных систем, Simpson Strong-Tie, Плезантон, Калифорния, утверждает, что наиболее распространенным типом бетонных анкерных систем являются неразъемные J-образные болты. «[Они] позволяют устанавливать анкер после затвердевания бетона и обеспечивают большую гибкость при установке анкера. Определить правильное расположение монолитных анкеров сложно.Преимущество анкеров, устанавливаемых после установки, в том, что место крепления может быть определено после того, как рама будет возведена. Часто положение анкерного болта может смещаться во время заливки бетона или может быть трудно сохранить его положение. Хорошее решение — использовать анкеры после установки ».

Фотография любезно предоставлена ​​Portland Bolt & Manufacturing

Ньюман считает, что в прошлом наиболее распространенными типами были анкерные болты L- или J-образной формы, но сегодня предпочтительным анкерным болтом является анкер с головкой, сделанный из стального стержня с полной или частичной резьбой. по крайней мере, с одной толстой шестигранной гайкой, размещенной сверху и снизу.«Анкеры с головками лучше всего подходят для поддержки основных каркасов в металлических строительных системах, которые обычно создают значительные горизонтальные и подъемные силы на их фундаменты. L- и J-образные болты все еще могут использоваться в менее требовательных приложениях. Строительные нормы и правила по-прежнему разрешают использование L- и J-образных болтов для крепления колонны. Однако эти типы болтов оказались проблематичными при высоких подъемных нагрузках, которые могут возникнуть во время сильного урагана. Американский институт стальных конструкций (AISC) рекомендует в своем руководстве не использовать L- и J-образные болты «при наличии расчетного напряжения».”

Портленд, штат Орегон, Portland Bolt & Manufacturing — специализированный производитель, способный изготавливать анкерные болты практически любого размера / сорта / конфигурации. «Наиболее распространенными типами являются гнутые анкеры, анкеры с головкой и анкерные стержни с гайкой на обоих концах», — говорит Дейн Маккиннон, менеджер по контролю качества Portland Bolt & Manufacturing. «Для меньших диаметров наиболее распространены анкерные болты с головкой и изогнутые анкеры, но по мере увеличения диаметра возможность изгиба и загиба становится меньше, поэтому стержни с резьбой на каждом конце становятся более популярными.Кроме того, изогнутые и головные типы более распространены для низкокачественных сталей, тогда как высокопрочные материалы чаще производятся в виде резьб на каждом конце стержня ».

Фото любезно предоставлено Александром Ньюманом.

Анкерные болты вынуты из бетона. (Фото любезно предоставлено Александром Ньюманом, ЧП; источник: OSHA, «Расследование системного обрушения металлического здания 27 июля 2011 г. в Сан-Маркосе, штат Техас», январь 2012 г.)

Фундамент и болты

Установка болтов

оптимизируется на этапе предварительного планирования, чтобы помочь определить конструкцию фундамента. Quarture рекомендует провести тщательный анализ типа здания, географического положения (для определения погодных условий и почв) и провести геотехнические исследования для определения возможного наличия скальных образований.

«В полевых условиях компоновка фундамента и анкерных болтов начинается с грубого наброска, необходимого для выкопки фундамента и расположения опор / опор», — добавляет он. «Более точная планировка происходит, когда нижний колонтитул и фундамент находятся ниже линии промерзания в северных регионах. Это предохраняет землю от холода и мороза от вспучивания — вздутия земли под бетоном и возникновения проблем с бетоном и самим зданием.При проектировании более крупных зданий могут потребоваться дополнительные приставки для фундаментов с использованием кессонов. Их обычно пробуривают и заливают перед выемкой, чтобы буровая установка могла получить доступ к точному местоположению кессона ».

После завершения кессонов и земляных работ вместе с планировкой завершается формирование нижнего колонтитула и опор. «Точное расположение анкерных болтов теперь размечено с точностью до 1/8 дюйма», — сообщает Quarture. «Тесное сотрудничество с производителем здания имеет решающее значение для правильной планировки.Затем бетон заливают, дают ему застыть и затвердеть. Формы удалены, и теперь можно закончить морозостойкую стену или перекладину, если они не были выполнены с заливкой опоры / нижнего колонтитула. Бетон обычно требуется для отверждения не менее семи дней, но разрывы образцов от бетонных заливок иногда показывают, что бетон затвердел до своей проектной прочности ».

Источники в Peikko USA Inc., Ливан, Пенсильвания. Наиболее частой ошибкой является неправильная установка анкерных болтов, будь то неправильная установка, слишком низкая или слишком высокая.Когда это происходит, существует множество различных средств правовой защиты, одобренных AISC. Неправильные болты можно переставить путем просверливания и добавления эпоксидных анкеров. Болты, залитые слишком низко, можно удлинить с помощью муфт или приварных удлинителей, а болты, залитые слишком высоко, можно срезать и затянуть заново. или отрезать и добавить новые эпоксидные анкеры. В худшем случае, но иногда это необходимо, — это отбойным молотком существующий бетон и его повторная заливка с помощью правильно установленных болтов. Конкретное исправление в конечном итоге будет зависеть от потребностей и специфики работы.

Дэйн Маккиннон, менеджер по качеству, Portland Bolt & Manufacturing, Портленд, штат Орегон, сообщает, что в США для установки анкерных болтов на фундамент рекомендуется использовать шаблон. «Когда стальная конструкция изготовлена, она имеет точную схему расположения болтов в нижних плитах, с которыми анкерные болты должны соответствовать на этапе установки. Для обеспечения правильной посадки используйте шаблон с таким же расположением болтов, что и на нижних пластинах стальной конструкции. Проверьте расположение группы болтов перед ее креплением к опалубке фундамента, после закрепления шаблонов и сразу после заливки бетона.Ситуация усложняется, если бетон затвердевает до того, как будет замечено смещение группы болтов. Шаблон может быть изготовлен из листовой стали или фанеры. Peikko использует 4-миллиметровую стальную пластину, которая резана плазменной резкой и снабжена отверстиями для гвоздей, а также отметками местоположения ».

Фотография любезно предоставлена ​​Peikko USA Inc.

Фотография любезно предоставлена ​​Portland Bolt & Manufacturing

Точность и ошибки

Поскольку точность очень важна при установке фундаментных болтов, необходимо нанять зарегистрированного землеустроителя либо для наблюдения за размещением болтов, либо для фактического размещения анкерных болтов.«Хороший сюрвейер стоит каждой копейки, — говорит Куартюр.

Ньюман говорит, что Кодекс стандартной практики AISC требует, чтобы перед доставкой стали было проведено полевое обследование установленных мест расположения анкерных болтов. «Если по какой-то причине это невозможно, установку анкерных болтов следует поручить наиболее технически подготовленному человеку на строительной площадке: суперинтенданту или полевому инженеру. Предоставление этой работы чернорабочим часто приводит к перекосам и дорогостоящим ремонтным работам.”

Peikko USA создает напряжение, чтобы обеспечить точность и правильную конфигурацию болтов, используйте шаблон. «Проверьте расположение группы болтов перед ее креплением к опалубке фундамента, после закрепления шаблонов и сразу после заливки бетона. Если подрядчик использует два на четыре в качестве шаблона и прибивает болты примерно в нужное положение, а затем проходит по болтам во время литья, проблемы наверняка возникнут ».

Ньюман предупреждает, что, хотя правильно сделанный шаблон обеспечит правильное положение анкеров по отношению друг к другу, вся группа анкерных болтов может быть размещена неправильно.«Есть определенные допуски на их размещение, и если они будут превышены, колонны не поместятся на болтах. Лучшая профилактика — это воспользоваться услугами технически грамотного персонала для установки якорей. Другая распространенная ошибка — установка анкеров слишком низко, что также требует ремонтных работ ».

Фотография любезно предоставлена ​​Simpson Strong-Tie

Good Baseline Benchmarks

В обеспечении успешного фундамента на болтах участвуют производитель болтов, Международный строительный кодекс (IBC), монтажник и подрядчик по фундаменту.«Как и любое строительство, все начинается с хороших исходных тестов, по которым все работают», — говорит Куартюр. «IBC регулирует требования. Связь между установщиком фундамента и производителем здания должна быть кристально чистой. Прочность и глубина болта являются частью предварительного анализа и проектирования. Здесь и происходит тяжелая атлетика. Если дизайн скоординирован и соблюдается, это облегчит работу ».

Ньюман утверждает, что существует план установки анкерных болтов, который производитель металлических строительных систем обычно предоставляет на рассмотрение и утверждение зарегистрированному инженеру-строителю (SER), если таковой существует. «Иногда проектное расположение анкерных болтов указывается на контрактных чертежах, подготовленных ГЭР. Предполагая, что производитель металлических строительных систем работает с этими контрактными чертежами, расположение анкерных болтов должно быть таким же. Проблемы обычно возникают, когда потенциальный владелец здания не пользуется услугами инженера-строителя и имеет дело напрямую с подрядчиком. В этом случае SER отсутствует ».

Маккиннон считает, что четкое и краткое сообщение, а также полная информация помогут убедиться, что все стороны получат то, что они хотят, и когда они этого хотят.«[Также] послушайте своего инженера», — добавляет он. «Я не могу сказать вам, сколько раз к нам обращались люди, которые не хотели платить за нужный продукт или ждать его и заменяли его чем-то более дешевым или быстрым. Затем они расстраиваются, когда продукт отклоняется. Если вы произведете несанкционированную замену, на карту будет поставлена ​​огромная ответственность. Многие пользователи просто предполагают, что чем сильнее, тем лучше, но это не так. Чтобы получить больше прочности, вы обычно отказываетесь от пластичности, и это не тот вариант, на который вы хотите пойти, не сделав расчетных расчетов.”

Проектирование анкерных болтов для бетонного фундамента

| Инженеры Edge

Связанные ресурсы: гражданское строительство

Конструкция анкерных болтов для бетонного фундамента

Проектирование и выбор анкерных болтов бетонного фундамента:

Анкерный болт используется для крепления объектов или конструкций к бетону. Существует много типов анкерных болтов, конструкции которых в основном являются собственностью компаний-производителей.Все они состоят из конца с резьбой, к которому можно прикрепить гайку и шайбу для внешней нагрузки. Анкерные болты широко используются во всех типах проектов, от типовых зданий до плотин и атомных электростанций. Они также могут использоваться для прочного крепления закладных плит к бетонному фундаменту при использовании с конструкционным стальным элементом.

Самый простой анкерный болт — монолитный анкер. Как видно на рисунке 1, большинство конструкций состоит из стандартного болта с шестигранной головкой, который заливается в мокрый бетон до его схватывания.Существуют и другие конструкции, некоторые из которых состоят из изогнутого болта с зацепом на конце или другого вида изгиба. Монтируемые анкерные болты — это самый прочный тип крепежа, но отливка затруднена, и они обычно используются только для тяжелых машин, установленных на бетонных полах. Другой вариант использования этого анкерного болта — соединение бетонного фундамента здания с его стеной. Благодаря этому здание более устойчиво к землетрясениям. В настоящее время существует несколько устройств для удержания и установки анкерного болта в бетон.Эти устройства в основном сделаны из композитного пластика. После заливки и схватывания бетона единственными другими типами болтов, которые можно использовать, являются механические и эпоксидные болты. Эпоксидные болты являются самыми прочными, но их установка может быть очень сложной, так как эпоксидная смола должна быть смешана в соответствии с точными спецификациями, отверстие должно быть очень чистым и необходимо соблюдать установленное время. Также должна быть строгая программа тестирования. В бостонском проекте Big Dig эти процедуры не были выполнены должным образом, в результате большая бетонная плита раздробила автомобилиста.

Анкерные болты являются важным связующим звеном между оборудованием и фундаментом. К сожалению, дизайнеры часто упускают из виду важные моменты, касающиеся анкерных болтов, такие как их длина и прочность, а также величина предварительного натяга. Анкерные болты, а также другие части системы поддержки, такие как подошвы и подкладки, могут быть один из основных точек отказа на новых строительных проектах. Выход из строя обычно происходит в течение первого года эксплуатации. В то время как количество и размер анкерных болтов устанавливаются производителем оборудования, их длина, конфигурация и материал конструкции находятся в руках проектировщика фундамента. На рисунке 1 показаны хорошие и плохие конструкции.

Длина: короткие анкерные болты исторически вызывали проблемы в фундаментах компрессоров. Часто возникают горизонтальные трещины в фундаменте. Лучшая практика сегодня — сделать их как можно более длинными, заделав их в бетонный мат под бетонным фундаментом.Таким образом, они не способствуют горизонтальному растрескиванию и имеют дополнительное преимущество, заключающееся в добавлении эффекта пост-напряжения.

Материал: Анкерные болты для любой динамической машины не могут быть слишком прочными. Сегодня анкерные болты из стали, соответствующие стандарту ASTM A-193 с пределом текучести 105 000 фунтов на квадратный дюйм, ненамного дороже стали, наполовину меньшей прочности. Поскольку потребность в высоких усилиях зажима для компрессоров признается, болты из легированной стали по ASTM A-193 обеспечивают необходимую нагрузку без использования анкерных болтов большего размера.

Предварительная нагрузка: хотя некоторые производители компрессоров указывают начальное значение крутящего момента для первоначальной установки, зачастую практический опыт показывает, что для уменьшения движения / вибрации рамы требуется гораздо более высокое (возможно, в два-три раза) усилие зажима. Если анкерные болты, заложенные в фундамент, не имеют дополнительной мощности, машина не будет работать должным образом, или придется провести дорогостоящую модернизацию.

Системы поддержки:

На рис. 2 показан ряд вариантов поддержки газового компрессора — от старого метода заливки цементным раствором до новейших технологий регулируемых опорных систем.

Регулируемые опоры — это система выбора сегодня, потому что они устраняют потенциальную проблему плохого начального выравнивания, которая время от времени случается при заполнении цементным раствором полного слоя. Регулируемые системы также позволяют достичь оптимальных условий работы в горячем состоянии, поскольку рама может быть повторно выровнена для корректировки изменений центровки, которые происходят при нагревании оборудования в течение первых 100 часов работы.

Раствор:

С момента появления в 1957 году эпоксидных растворов для затирки газовых компрессоров использование цементных растворов, смешанных с водой, практически прекратилось. Эпоксидные растворы прочнее, устойчивы к маслам и многим химическим веществам и хорошо работают в условиях динамических нагрузок.

Хотя цементный раствор не обязательно должен иметь более высокую прочность на сжатие, чем бетон под ним, хороший раствор будет достаточно прочным, чтобы выдерживать ударные и циклические нагрузки от динамической машины, которую он поддерживает.По этой причине прочность на сжатие выше 5000 фунтов на квадратный дюйм и предел прочности на разрыв выше 1000 фунтов на квадратный дюйм — это все, что требуется. Более высокая прочность на сжатие не обязательно лучше, если продукт является хрупким и при эксплуатации чрезмерно трескается. Почти все хорошие растворы для машинного оборудования могут треснуть, поэтому требуются компенсационные швы. Компенсационные швы должны быть расположены так, чтобы в зоне передачи основной нагрузки, прилегающей к анкерным болтам, не образовывались трещины.

Ремонт фундаментов

Почти каждый фундамент возрастом 20-20 лет, спроектированный с минимальным армированием стали, подлежит замене или ремонту. Общие методы ремонта включают удаление верхних от 24 дюймов до 30 дюймов раствора и бетона, обрезку и обновление анкерных болтов, добавление тяжелой арматуры в выемку грунта и последующее натяжение ремонта к старому оставшемуся бетону.

Чрезвычайно важно, что использовать для ремонта с последующим напряжением, описанного выше. Если график работ позволяет от 21 до 28 дней, портландцементный бетон — лучший выбор. Если требуется продукт для 24-часового отверждения, следует использовать бетон, модифицированный полимером. Любой продукт будет иметь модуль упругости не менее 4 000 000 фунтов на квадратный дюйм и будет иметь незначительную ползучесть при типичных температурах основания компрессора.

То, что не следует использовать в качестве ремонтного материала для глубокой заливки для замены удаленного бетона, — это эпоксидный раствор, который используется в качестве окончательной заглушки поверх фундамента.Эпоксидные растворы — это всего лишь раствор, предназначенный для использования с толщиной от 2 до 4 дюймов. Эпоксидные растворы, как класс материалов, имеют модуль упругости в диапазоне от менее 1000000 фунтов на квадратный дюйм до 2500000 фунтов на квадратный дюйм, причем нижний диапазон является наиболее распространенным. Это означает, что эпоксидный раствор будет сжиматься под нагрузкой в ​​два-пять раз больше, чем бетон. Кроме того, некоторые эпоксидные растворы обладают достаточной ползучестью при типичных температурах фундамента, что вызывает смещение оборудования. Произошли катастрофические отказы машин в результате глубоких заливок эпоксидного раствора.Новый фундамент компрессора не должен быть спроектирован с заливкой сверху эпоксидного раствора толщиной 14 дюймов, и старый бетонный фундамент не должен ремонтироваться таким образом.

Помимо модернизации анкерных болтов, также добавлена ​​регулируемая опорная система для облегчения переналадки. На рисунке 3 показан типовой проект ремонта фундамента.

Артикулы:

1. Пракаск, Шамшер и Виджай К. Пури, Основы машин: анализ и проектирование, Серия Wiley в геотехнической инженерии.
2. Rowan, Robert L. & Associates, Inc., Повторная заливка поршневых газовых компрессоров, 5-летний ремонт по сравнению с 20-летними критериями надежности, Информационный бюллетень по технологии цементации 1:12.

© Copyright 2000-2021, Engineers Edge, LLC www.engineersedge.com
Все права защищены
Отказ от ответственности

| Обратная связь | Реклама
| Контакты

Дата / Время:

»Анкерный болт 90 °

Гнутые анкерные болты закладываются в бетон и используются для поддержки колонн из конструкционной стали, фонарных столбов, конструкций дорожных знаков, мостов, оборудования и многих других применений.Изогнутая часть или «ножка» анкерного болта служит для создания сопротивления, так что болт не выскакивает из бетонного основания при приложении силы.

Portland bolt также производит другие конфигурации бетонных анкерных болтов, включая анкерные стержни, анкерные болты с головкой и стержни с призматической головкой.

Болты, гнутые по индивидуальному заказу, обычно имеют следующие размеры:

Диаметр (D) x длина (L) x расстояние между ножками (C) x резьба (T)

Производство

Компания

Portland Bolt производит гнутые анкерные болты на заказ диаметром от 1/2 ″ до 4 ″ практически по любой спецификации ASTM.Они бывают либо гладкими, либо оцинкованными горячим способом. Также изготавливаются анкерные болты из нержавеющей стали. Все операции, включая процесс цинкования, выполняются на собственном предприятии.

Акция

Portland Bolt производит и хранит анкерные болты, которые доступны для немедленной поставки. Наш инвентарь включает полную линейку анкерных болтов классов ASTM F1554, степень 36, F1554, степень 55 и A307, степень C. Технически, A307, степень C была снята в 2007 году и заменена на F1554, степень 36. Тем не менее, Portland Bolt поставит стандартные анкерные болты в соответствии с этой спецификацией по запросу клиента. Для получения более подробной технической информации о спецификации анкерного болта F1554 посетите сайт www.F1554AnchorBolts.com.

Марки на складе
ASTM F1554-36, F1554-55, ASTM A307-C *, AASHTO M314-36, M314-55

90 Размеры анкерного болта

Щелкните таблицу, чтобы просмотреть чертеж

2020-11-17

Распределитель изогнутых анкерных болтов — стальные L-образные болты

Компания Dale производит L-образные болты из высококачественной оцинкованной и нержавеющей стали, используемые в конструкциях, бетоне и каменной кладке.Наши стандартные гнутые анкерные болты производятся в соответствии с отраслевыми стандартами, требуемыми строительной отраслью. Мы предлагаем анкерные болты L-образной формы по конкурентоспособным ценам, с быстрой производительностью и доставкой в ​​тот же день для многих продуктов.

Анкерные болты используются на протяжении всего строительства для поддержки балок, пластин, ригелей и других опорных конструкций в зданиях, а также для крепления балок и конструкций к каменной кладке и бетону. Они встраиваются в стены, колонны и каркас для поддержки балок и плит в несущих и ненесущих стенах.Они также встраиваются в бетон или каменную кладку для закрепления знаков, поддержки фундаментов, балок и конструкций.

Наши анкерные болты из нержавеющей стали и гальваники состоят из конца с резьбой, гайки и шайбы, а также имеют L-образный конец для надежного закрепления. Компания Dale производит нестандартные размеры и резьбу для удовлетворения ваших конкретных требований. Для наших анкерных болтов доступны следующие материалы и отделка:

• Углеродистая сталь — гладкая
• Углеродистая сталь — горячее цинкование

При необходимости мы производим анкерные болты, соответствующие требованиям ASTM A563.

Доступные размеры На складе

Разнообразие названий бетонных анкеров

Купить якоря

В большинстве случаев наиболее известными названиями крепежных изделий для бетона являются оригинальные торговые марки. Другие названия, используемые для конкретных крепежных изделий из бетона, были созданы конкурирующими компаниями для маркировки своих версий крепежных изделий. Чтобы упростить эту путаницу, важно обратиться к следующему списку. За общим названием якоря следует краткое описание, список названий, которыми обычно называют продукт, и распространенные торговые марки.

Винты по бетону

Винты по бетону представляют собой резьбовые изделия с шестигранной шайбой или плоской потайной головкой Phillips.Они предназначены для вбивания резьбы в предварительно просверленное отверстие в основном материале из бетона, кирпича или блока.

Обычно называется

Tapcon®, шуруп по бетону, саморез по бетону, оригинальный Tapcon, со-
винт sert, винт consert, винт confast, ruff-nex, Kwik-con, Tapper, titen, шурупы по бетону и шурупы по камню

Анкеры клиновые

Клиновые анкеры представляют собой стальную шпильку, один из концов которой имеет резьбу, а другой конец имеет зажим для установки клиньев между шпилькой и бетоном.Они предназначены только для использования в твердом бетоне.

Обычно называется

Шпилька
анкер, болт Kwik, болт Thunderstud (s), анкер клиновой DFS, шпилька sup-r, анкер Kwik bolt II, болт Hilti Kwik, болт Kwik, анкер-шпилька, анкер-шпилька, анкер-шпилька, система анкерных шпилек, силовой болт, силовая шпилька , труболт, передний болт, клин все, шкворень

Анкер-гильза

Анкеры втулки состоят из стержня с резьбой, скошенного на одном конце, втулки, которая проходит над стержнем, а также гайки и шайбы, которые собраны в одно целое.При повороте гайки рабочий конец анкера втулки вытягивается вверх через втулку, чтобы расшириться и надежно закрепиться в бетоне, кирпиче или блоке.

Обычно называется

Sup-r-втулка, молния, анкерная гильза для болта,
болт лок, болт стопорный, динаболт, втулка все, бетонный анкер, каменный анкер

• Dynabolt®
• Lok-bolt®
• HLC®
• Рукав-все®

Забивные анкеры

Забивные анкеры состоят из трубчатого расширительного экрана и сплошной конической расширительной заглушки. Щит имеет четыре равноотстоящих паза на части его длины. Нижняя часть может быть рифленой, а конец, противоположный части с прорезью, имеет внутреннюю резьбу. Анкер устанавливается путем помещения его в предварительно просверленное отверстие в бетоне и с помощью соответствующего установочного инструмента.

Обычно называется

Забивной, охватывающий анкер, HDI, забивной анкер Hilti, бетонный забивной анкер, суппорт, анкер HDI, анкер с откидной губой, анкер HDI-L, анкер HDI-P,
громовая капля, многокомпонентный анкер

• HDI
• Сталь Dropin®
• Drop-in®
• Multi-Set®

Анкеры с раздельным приводом

Анкеры с разъемным приводом представляют собой цельные, устойчивые к взлому, предварительно расширенные анкеры.Эти анкеры предназначены для использования в твердых материалах основания, таких как бетон. Они доступны с плоской потайной или круглой головкой. Анкер забивается в предварительно просверленное отверстие в бетоне, и разделенная часть этого анкера сжимается при установке анкера. Давление, оказываемое анкером, пытающимся вернуться к своей первоначальной форме, — это то, что дает анкеру с раздельным приводом его удерживающие значения.

Обычно называется

Разъемный анкер, разъемный анкер с плоской головкой, разъемный анкер с круглой головкой, анкер с разъемным болтом, суперразъемный анкер, шип, привод, CSD, анкер с потайной головкой, разъемный анкер, бетонный и каменный анкер

Металлические анкеры

Металлические анкеры — это прецизионные литые под давлением анкеры для легких нагрузок.Эти анкеры состоят из цилиндрического корпуса из цинкового сплава и стального оцинкованного расширителя. Стержень разделен на большую часть своей длины снизу вверх. Тело анкера имеет отверстие, которое проходит через толщину головки и в хвостовик на глубину сразу за точкой, где паз заканчивается в корпусе. Расширитель со стальным штифтом изготовлен из высокоуглеродистой стали, прошедшей надлежащую термообработку и оцинкованной для максимальной коррозионной стойкости. Якорь устанавливается путем вбивания штифта в корпус якоря.

Обычно называется

Якорь Zamac, ударный якорь, гвоздевой якорь, кровельный анкер, якорь с ударным механизмом,
Thundernail, молотковые приводы, молотковый винт Zamac, Zamacs, Zamac nailin, набор молотков, анкер для бетона и кирпичной кладки

Бетонные анкеры и крепежные детали получили множество названий. Об этом важно помнить при выборе анкера для конкретного применения и при заказе крепежа, подходящего для работы. Если вам известны различные названия этих продуктов, определение и заказ правильного крепежа и / или анкера для бетона должны быть безболезненными.

Купить якоря

10 марта 2009 Майк Писторино

Какое максимальное расстояние для анкерных болтов?

Обычно информация о расстоянии между анкерными болтами содержится в вашем наборе строительных чертежей. Если у вас нет набора чертежей для работы, обратитесь к местным строительным нормам для получения информации.

В соответствии с Международным строительным кодексом (IBC), максимально допустимое расстояние по центру составляет 6 футов (1829 мм) для деревянной подошвы наружной стены и подоконников, опирающихся непосредственно на кирпичную кладку или бетонный фундамент.Для зданий высотой более двух этажей максимальное расстояние уменьшается до 4 футов по центру (1219 мм).

Для каждой секции пластины требуется два болта. Один болт должен располагаться на расстоянии не более 12 дюймов (305 мм) или менее 4 дюймов (102 мм) от каждого конца секции пластины. Кроме того, болты следует размещать в пределах средней трети ширины пластины.

Имейте в виду, что это минимальные требования, то есть интервал не должен превышать. Как правило, рекомендуется допускать некоторую погрешность и увеличивать количество используемых анкерных болтов (уменьшать расстояние) по сравнению с этими цифрами.Это особенно верно в сейсмических регионах.

Как работают анкерные болты

Анкерные болты используются при прикреплении элементов конструкций к бетону или раствору для каменной кладки. Их можно установить на место перед заливкой бетона или после того, как бетон затвердеет до не менее 60 процентов своей проектной прочности.

Если они устанавливаются после заливки бетона, они обычно устанавливаются в отверстие, просверленное в бетонном или кладочном растворе. Затем их устанавливают, забивая их в отверстия.

После того, как анкерные болты вставлены в отверстия, они затягиваются путем поворота гайки на верхнем конце, чтобы зафиксировать их на месте. Они работают за счет трения между анкерным болтом и поверхностью стены отверстия, просверленного в бетонном или кладочном растворе.

Как долго бетон должен застыть перед установкой анкерных болтов?

Время, необходимое для застывания бетона, будет зависеть от нескольких факторов, включая тип используемого бетона, регион, в котором вы находитесь, температуру окружающей среды и относительную влажность.Кроме того, добавки, добавленные в бетон, также могут повлиять на время отверждения.

В целом бетон должен затвердеть в течение 3-7 дней. На этом этапе бетон должен иметь примерно 60% расчетной прочности. По истечении этого времени можно просверлить бетон, чтобы установить анкерные болты на место.

Насколько глубоко должны быть анкерные болты в бетоне?

Болты также необходимы для продления минимум 7 дюймов (178 мм) в бетонные или залитые раствором ячейки бетонных блоков.Эта минимальная длина должна быть полностью заделана в бетонные или залитые раствором ячейки.

Помимо глубины заделки, минимальный диаметр, требуемый для анкерных болтов, составляет 1/2 дюйма (12,7 мм) в соответствии с Международными строительными нормами (IBC). Как и в случае с максимальным интервалом, это минимальное требование. Увеличение диаметра до 5/8 дюймов обычно является хорошим способом допустить некоторую погрешность, особенно в сейсмических регионах.

Типы анкерных болтов

Анкерные болты бывают разных форм и размеров.Они также различаются по способу крепления структурных элементов к бетонному или кладочному раствору. Некоторые из наиболее часто используемых типов анкерных болтов включают:

• Клиновые анкеры
• Анкерные гильзы
• Винтовые анкеры по бетону
• Вставной анкер
• Расширительные анкеры
• Анкеры с подрезкой

Анкерные анкеры

• Скрепленные анкеры
• Крепежные анкеры

Тип используемого анкера зависит от того, залит ли он на месте во время заливки бетона или раствора, или от того, закреплен ли он после затвердевания бетона.Например, J-образные болты с изгибом на 90 градусов внизу можно устанавливать только в мокрый бетон.

Кроме того, материал, на который он устанавливается, может определять используемый тип. Бетон — самый прочный и универсальный материал. То есть подойдет большинство типов анкерных болтов. С другой стороны, в кладке, блоке или строительном растворе нельзя использовать клиновые и закладные анкеры.

Как установить анкерные болты в мокрый бетон

При установке анкерных болтов в мокрый бетон обычно используются монолитные анкерные болты.Перед заливкой бетона на бетонных формах можно отметить расстояние между ними с помощью карандаша и рулетки.

Затем прибейте держатели анкерных болтов к бетонным формам в отмеченных местах. Вкрутите анкерные болты в держатели с помощью гаечного ключа. Установите их на необходимую высоту и глубину.

После того, как все анкерные болты будут установлены на свои места, залейте бетон в бетонную форму. Позвольте бетону течь в анкерные болты, останавливаясь на нужном уровне, установленном бетонной формой.

После затвердевания бетона держатели анкерных болтов и бетонную форму можно снять.Перед снятием важно дать бетону высохнуть, чтобы анкерные болты не сместились. Держатели можно снять, открутив крышку бетонного болта.

Как установить анкерные болты в существующий бетон

Самый эффективный способ просверлить отверстие в затвердевшем бетоне — использовать перфоратор. Обязательно установите дрель в ударный режим. Диаметр отверстия должен соответствовать диаметру крепежа. Например, при использовании анкерного болта 5/8 ″ используйте сверло диаметром 5/8 ″.

Глубина просверленного отверстия должна быть немного больше, чем длина анкерного болта, чтобы обеспечить некоторую свободу действий. Используйте ограничитель глубины перфоратора, чтобы установить правильную длину отверстия. В качестве альтернативы вы можете обернуть сверло лентой для справки.

Обязательно используйте защиту для ушей и глаз во время сверления. После сверления отверстия удалите пыль со всего мусора, образующегося во время сверления. Кроме того, важно, чтобы в отверстии не было пыли. Вы можете использовать проволочную щетку или пылесос, чтобы удалить мусор, застрявший внутри отверстия.

По завершении прикрепите гайку и шайбу к головке анкерного болта и с помощью молотка вставьте анкерный болт в отверстие. Завершите установку, затянув гайку вручную, а затем еще на 3 или 4 оборота с помощью гаечного ключа.

Заключительные примечания

Расстояние между анкерными болтами обычно указывается в чертежных документах и ​​/ или спецификациях. Максимально допустимое расстояние, диаметр и требуемая глубина заделки определяются местными строительными нормами.

Используя Международные строительные нормы и правила (IBC) в качестве ориентира, максимальное расстояние для двухэтажного или менее здания составляет 6 футов (1829 мм) по центру между анкерными болтами.Минимальная глубина заделки составляет 7 дюймов (178 мм), а минимальный требуемый диаметр — 1/2 дюйма (12,7 мм).

Однако это минимальные требования, поэтому проектировщики часто уменьшают требования к расстоянию или увеличивают диаметр болта, чтобы допустить погрешность. Это особенно верно в сейсмических регионах.

В то же время слишком близкое расположение анкерных болтов может повредить бетон или цементный раствор, к которому крепятся анкеры. Поэтому важно не отклоняться слишком далеко от требований к максимальному интервалу, изложенных в коде.
